Вентиляции для газового котла в частном доме — инструкция монтажа

Ежедневно получаю от владельцев загородной недвижимости вопросы на тему, какая нужна вентиляция для газового котла в частном доме, чтобы избежать конфликта с представителями инстанций.

Теме обустройства воздухообмена в техническом помещении я решил посвятить отдельную статью, где расскажу о видах, назначении, нормах и требованиях инженерной системы. Дам разъяснения, какие бывают вытяжки для газового котла, как делать расчеты сечения каналов.

В конце статьи пошагово рассмотрим монтаж вентиляции и пусконаладочные работы.

Назначение вентиляции в котельной, нормы и требования

В камере газового котла топливо сгорает при наличии кислорода, а вентиляция обеспечивает его приток с улицы. Отсутствие воздухообмена сказывается на ухудшении горения. Количество кислорода в закрытой котельной быстро уменьшается.

С наступлением дефицита кислорода, газ в топке не полностью сгорает, оседает сажей на стенках дымохода. Ухудшается работа котла, снижается КПД системы отопления.

Отсутствие вентиляции опасно для хозяев частного дома. В котельной становится душно от угара, что способствует отравлению людей. Накопления сажи в дымоходе могут воспламеняться, что приводит к пожару.

На соединениях газопровода часто возникают утечки газа. Если через вентиляцию они не отводятся на улицу, при достижении концентрации 5-15% от объема воздуха образуется взрывоопасная смесь.

На вентиляцию, отопление и кондиционирование распространяется СНиП 41-01-2003 и СП 60.13330.2020. Согласно законодательной документации, газовое оборудование мощностью больше 30 кВт необходимо устанавливать в отдельно обустроенной котельной частного дома.

Спонтанно выбранная любая комната не подойдет. Объем котельной для котла мощностью до 60 кВт должен составлять 13,5 м³. Если мощность отопительного прибора больше 60 кВт, рекомендован объем помещения больше 15 м³.

Маленькие газовые котлы мощностью до 30 кВт разрешено ставить на кухне, но комната должна соответствовать требованиям:

• минимальная площадь – 15 м²;
• соотношение общей площади остекления кухни к стенам – 3 см²/1 м³ помещения;
• минимальная высота потолка – 2,2 м;
• наличие фрамуг и форточек на окнах;
• выдержка отступа котла от стены минимум 10 см;
• отделка стен кухни стойкими к возгоранию материалами;
• наличие вытяжки и притока воздуха.

Отдельно предъявляются требования к вентиляции в котельной. За 1 час система должна обеспечить трехкратный естественный воздухообмен.

В СНиП прописаны требования к обустройству вентиляции для отдельной котельной частного дома.

Необходимо:

• установить отдельные от общей системы вентканалы для газового котла, по котором будет поступать и отводиться воздух;
• обеспечить плотность соединений воздуховодов термостойким герметиком;
• врезать проходные гильзы в стены для подвода с улицы труб газопровода к котлу;
• к одному дымоходу подключать не больше двух котлов;
• обеспечить расстояние не меньше 300 мм между окончанием дымохода на улице и плоскостью наружной стены.

Приток воздуха рекомендуется обустроить с улицы. Если планировка котельной не позволяет этого сделать, допускается создание поступления свежих потоков из соседних комнат через щель под дверью.

Однако гостиную запрещено использовать как смежное помещение для получения притока.

Виды вентиляции

В доме с газовой котельной обустраивают 2 вида вентиляции: естественную и принудительную.

Первый вариант наиболее распространен в частном секторе. Естественная вентиляция разрешена для котлов мощностью до 30 кВт.

В инженерной сети воздухообмен выполняется за счет разности температур и давления. Воздушные массы произвольно циркулируют между улицей и помещением через воздуховоды.

В принудительной вентиляции воздушные потоки перемещаются за счет механического принуждения работающими вентиляторами. Инженерная сеть актуальна для большой котельной с мощными котлами.

Ставят механическую вентиляцию для инновационного отопительного оборудования, где использование принудительного вентилирования рекомендовано производителем.

В схеме принудительной системе, где вентиляторы обозначены цифрой 4 и 7

Вытяжка и дымоход для газового котла

На дымоходы и вытяжные каналы распространяется СП 402.1325800.2018. В документе сказано, что они должны изготавливаться из негорючих материалов.

Проходящие через холодные участки здания каналы подлежат утеплению. Недопустимо в обустройстве использовать пористые материалы.

Требования по монтажу дымоходов отражены в ДБН В.2.5-20-2001, СНиП 2.04.05-91. В правилах указано, что:

• правильно подобранная по высоте и сечению труба обеспечит полное отведение отработанного воздуха и продуктов сгорания;
• диаметр дымохода не может быть меньше выхода на котле;
• для металлических дымоходов используется устойчивая к коррозии труба из легированной стали с толщиной стенок минимум 0,5 мм;
• для очистки дымоходов от продуктов сгорания должны создаваться карманы глубиной 250 мм;
• на дымоходе допускается до 3 поворотов;
• для обеспечения нормальной тяги высота дымохода не может быть меньше 5 м.

С учетом правил и норм, рассмотрим варианты обустройства шахт для отведения продуктов сгорания и отработанного воздуха:

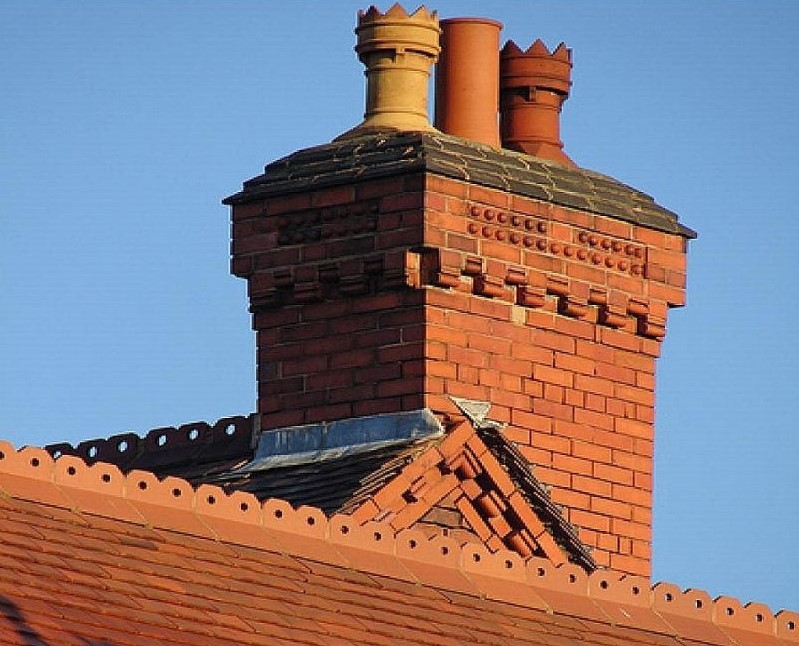

1. Кирпичная вытяжка прочная, но недолговечная. К недостаткам отношу трудоемкость и дороговизну монтажа. На крыше частного дома кирпичная труба выглядит красиво и это единственное преимущество.

Внутренние стенки канала шершавые, быстро накапливают наросты пыли и сажи. Кирпич с раствором постепенно разрушается конденсатом. Образуются обвалы, закрывающие канал.

Из кирпича целесообразно сделать шахту, а внутрь замуровать оцинкованные или нержавеющие трубы. Однако вытяжка не оправдывает вложенные средства и труд.

2. Стальную вытяжку можете сделать из обычной и утепленной трубы. В первом варианте подойдут оцинкованные или нержавеющие каналы с толщиной стенок от 0,5 мм. Нержавейку считаю долговечнее и безопаснее.

У оцинковки со временем от окисления осыпается цинковый слой, засоряя канал. Черный металл от коррозии начинает прогнивать. Нержавейка долго прослужит на вентиляции и дымоходе, где температура отводящих продуктов сгорания от газового котла достигает 450^оС.

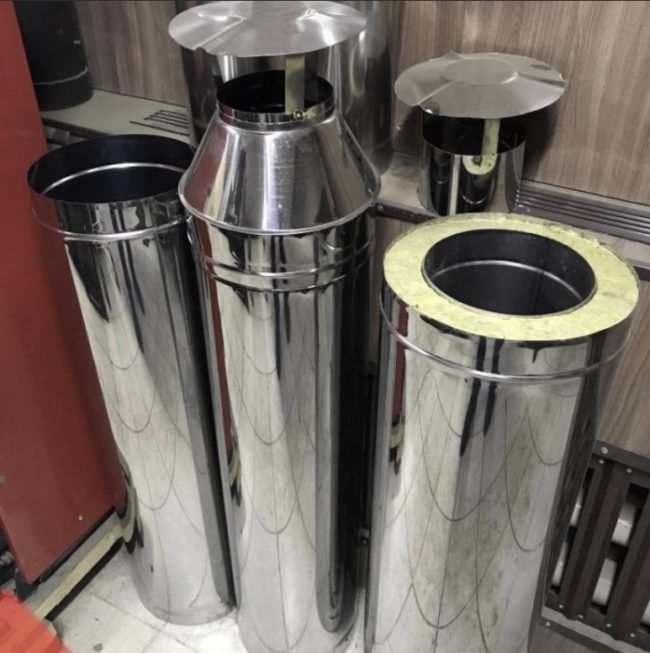

Во втором варианте под утепленным каналом подразумевается сэндвич труба. Для ее изготовления также применяют оцинковку или нержавейку. Преимущество – наличие теплоизоляции между стенками двух труб, что предотвращает образование конденсата.

3. Керамическая вытяжка по эксплуатационным показателям выигрывает у металлических каналов. Керамика обладает высоким показателем газоплотности, характеризуется долговечностью. Внутрь помещения из канала не попадут ядовитые вещества.

На внутренних стенках редко образуются наросты грязи и сажи. К недостаткам относится способность керамики впитывать влагу. Керамический канал тяжелый, дорогой и трудоемкий в монтаже.

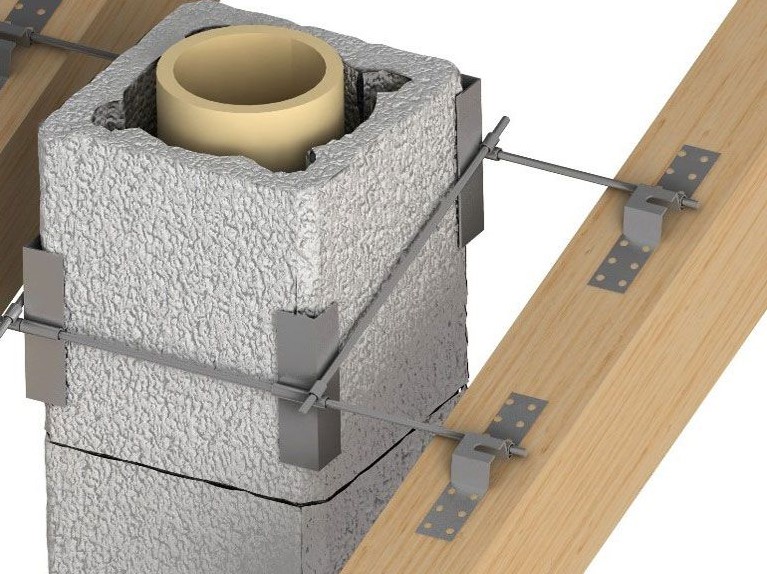

В дымоходах керамику нужно утеплять минватой, обкладывать камнем или керамзитобетоном.

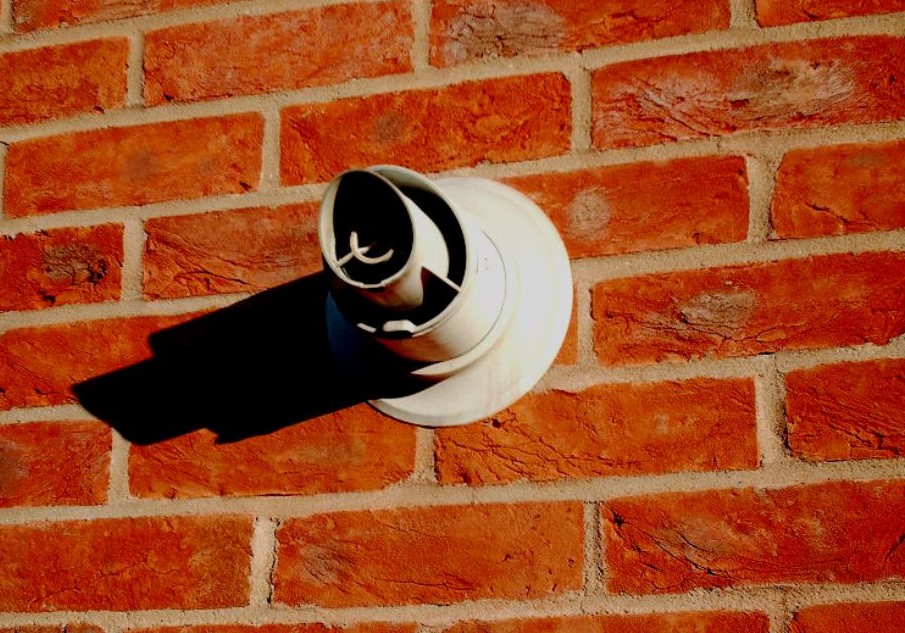

4. Коаксиальная вытяжка состоит из двух металлических труб разного диаметра, где меньшая гильза погружена внутрь элемента большего сечения. Между стенками образована пустота. В одной коаксиальной трубе проходит 2 канала.

По внутренней гильзе на улицу отводятся от газового котла продукты сгорания. По наружному каналу с улицы в котел поступает воздух для поддержания горения. Прогреваясь о стенки внутренней гильзы, поток поступает в котел теплый, что повышает КПД отопления.

Коаксиальная вытяжка – хороший вариант для газового прибора отопления, но к одной трубе нельзя подключать несколько котлов.

Из перечисленных вариантов для вытяжки на газовый котел рекомендую выбрать нержавеющую, сэндвич или коаксиальную трубу.

Расчет вентиляции газовой котельной

Чтобы вентиляционный канал обеспечивал воздухообмен согласно установленным санитарным нормам, нужно правильно подобрать сечение трубы.

В газовой котельной требуется обновление полного объема воздуха каждые 20 минут (троекратное за час). При высоте потолков 6 метров естественный воздухообмен осуществляется без дополнительного обустройства сложных узлов вентиляции.

Для проведения расчетов в пример возьму стандартную котельную частного дома размером 3х4х3,5 м:

1. Вычисляем объем комнаты v, умножив длину 3 м на ширину 4 м и высоту 3,5 м. Получаем результат 42 м³.
2. Определяет коэффициент k поправки на низкий потолок: (6 – 3,5 м) х 0,25 + 3 = 3,6.
3. Вычисляем объем воздухообмена V умножив объем котельной v на коэффициент k: 3,6 х 42 м³ = 151,2 м³.
4. Для вычисления площади сечения канала используем формулу: S = V / (w х t). V – это объем воздухообмена, w – скорость потока 1 м/с, t – время 3600 с. 151,2 / (1 х 3600) = 0,042. Переводим результат из метров в сантименты квадратные. Получаем сечение дымохода 4,2 см².

Рекомендуемое сечение канала производитель котла обычно указывает в документации. Если такие данные есть, можете обойтись без сложных расчетов.

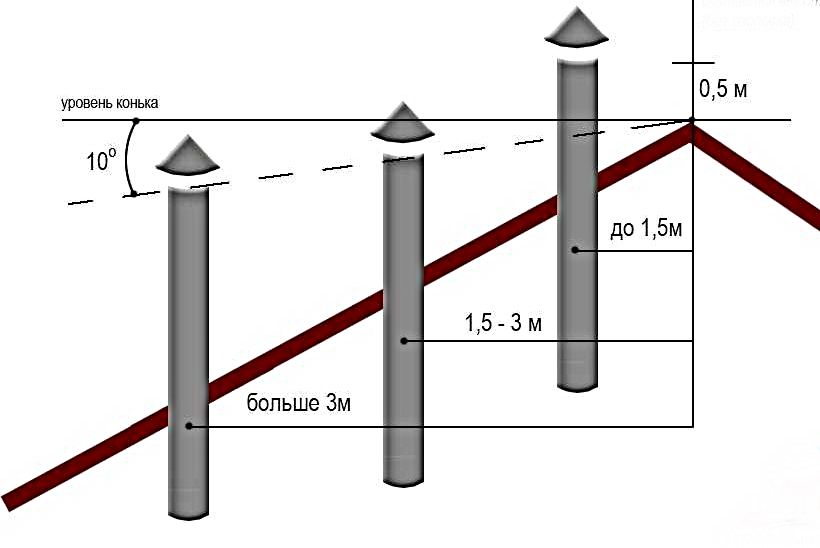

Дымоход и вытяжку из котельной нужно правильно вывести на крышу для получения тяги:

• на плоской крыше или скатной кровле с отступом от конька до 1,5 м край трубы должен возвышаться минимум 0,5 м от самой высокой точки кровельной конструкции;
• на скатной крыше срез трубы должен располагаться на уровне с коньком или выше, если отступ от высокой точки кровли от 1,5 до 3 м;
• на скатной крыше с отступом больше 3 м от конька верхний срез трубы должен располагаться под углом 10^о относительно линии, проведенной условно от конькового прогона.

Препятствием тяги бывает соседнее высокое здание. Насаженный на трубу дефлектор должен возвышаться над ним до 0,5 м. Мягкое кровельное покрытие пожароопасное. Высоту дымохода рекомендую увеличить до 1 – 1,5 м.

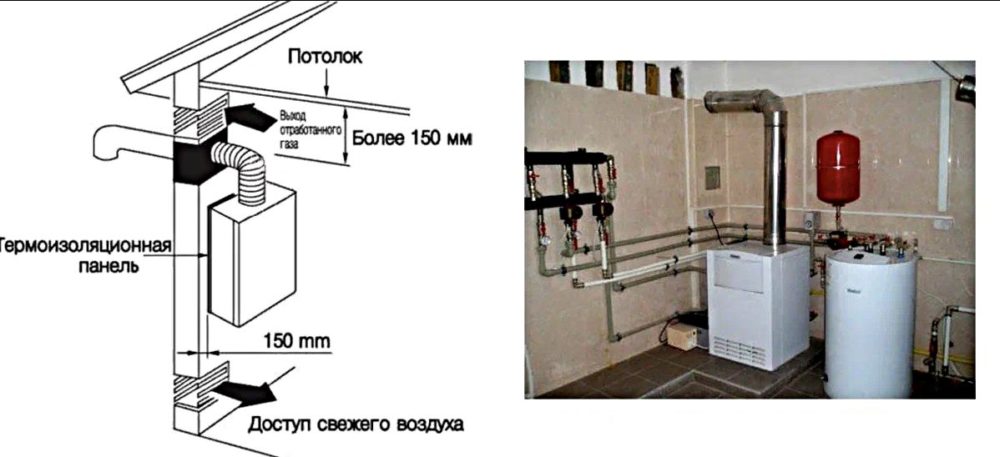

Схема вентиляции

Профессионально рассчитанная и обустроенная вентиляция 100% обеспечивает котельную свежим воздухом. Схема инженерной сети зависит от планировки частного дома и расположения в нем топочного помещения.

Беспрепятственный воздухообмен выполняется, когда приточные и вытяжные отверстия расположены противоположно друг другу. Приток всегда снизу, а вытяжка – сверху.

Удобное место для вытяжки – выход через потолок над котлом или по центру комнаты. Можно сделать выход в верхней части стены над отопительным прибором.

От котла вытяжку удалите минимум на 1 метр, чтобы зимой низкая температура не повлияла на работу оборудования.

Пошаговый монтаж вентиляции и дымохода

В котельной частного дома нужна приточно-вытяжная вентиляция и дымоход для работы газового котла. В стене придется пробурить минимум 3 отверстия: для притока, вытяжки и отведения продуктов сгорания от отопительного прибора.

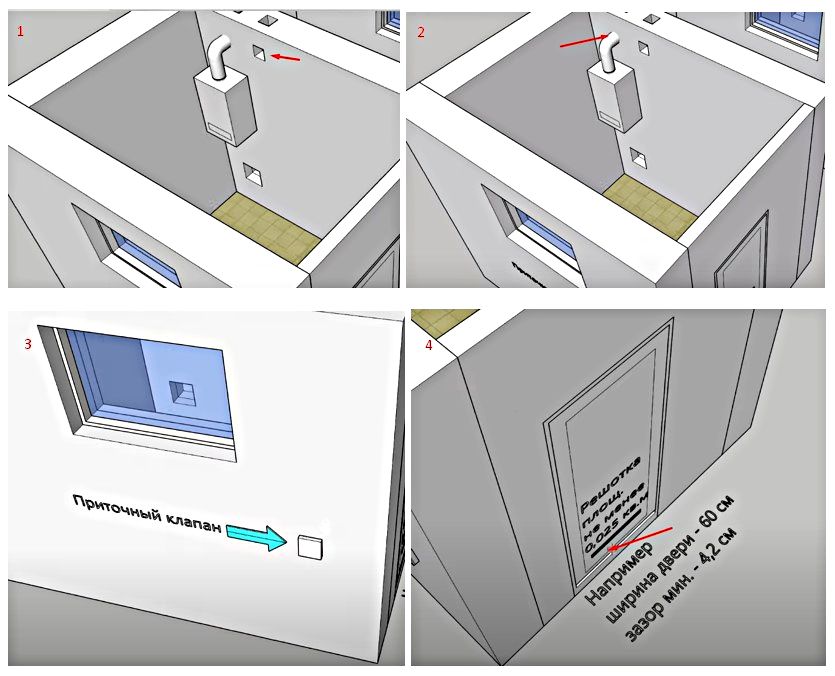

Поступление приточного воздуха можете сделать под дверью в котельную, но этого будет недостаточно. Для нормальной работы газового оборудования на противоположной от прибора стене дополнительно поставьте приточный клапан.

Вытяжное отверстие сделайте в верхней части стены под потолком. Удобное место расположения – рядом с дымоходом котла.

Для монтажа элементов вентиляции подготовьте трубы из нержавейки диаметром 150 мм, приточный клапан, монтажную пену, герметик. Из инструментов понадобится перфоратор или электродрель с набором коронок и сверл. Подготовьте пассатижи, отвертки, молоток, уровень.

Пошаговый монтаж вытяжки и дымохода предлагаю рассмотреть на примере настенного газового котла:

1. От газового настенного котла выход дымохода будет располагаться в верхней части стены. Рядом надо предусмотреть отверстие для вытяжной вентиляции.

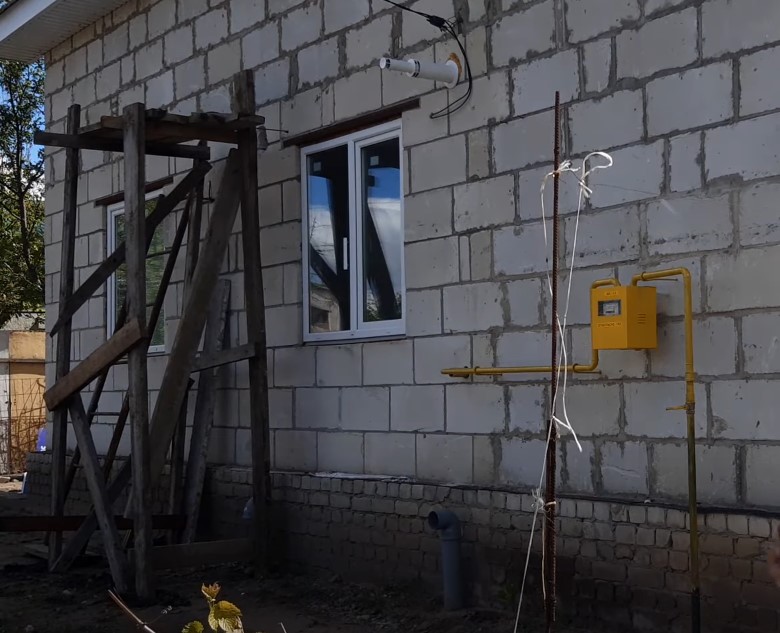

Сделайте разметку места бурения двух отверстий. Со стороны улицы установите строительные леса или небольшие подмостки для удобства работ.

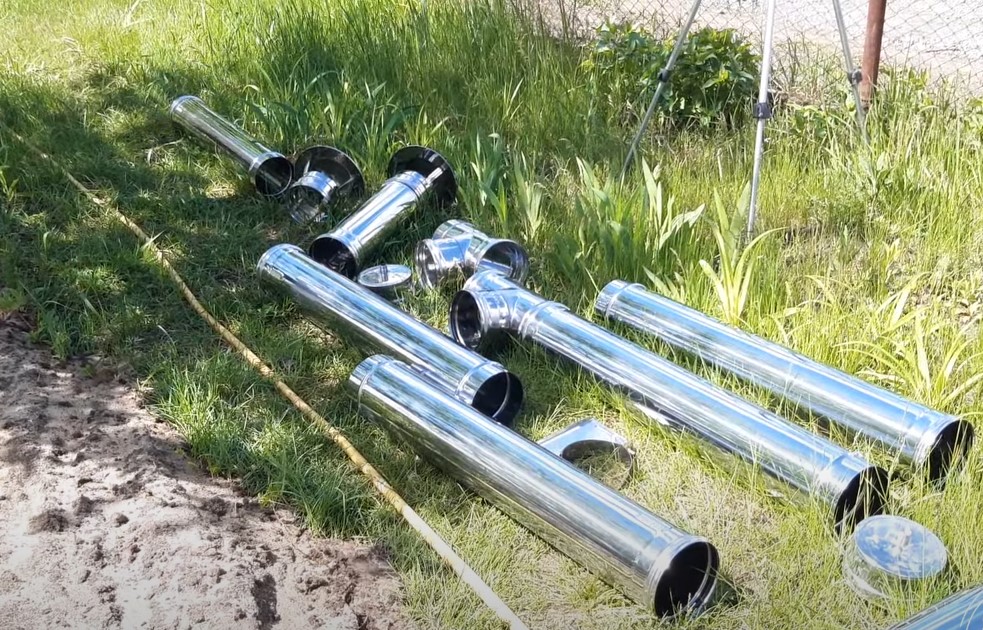

2. Подготовьте трубу из нержавейки, фасонные переходники для вытяжки и дымохода. Под диаметр каналов будете бурить отверстия в стене.

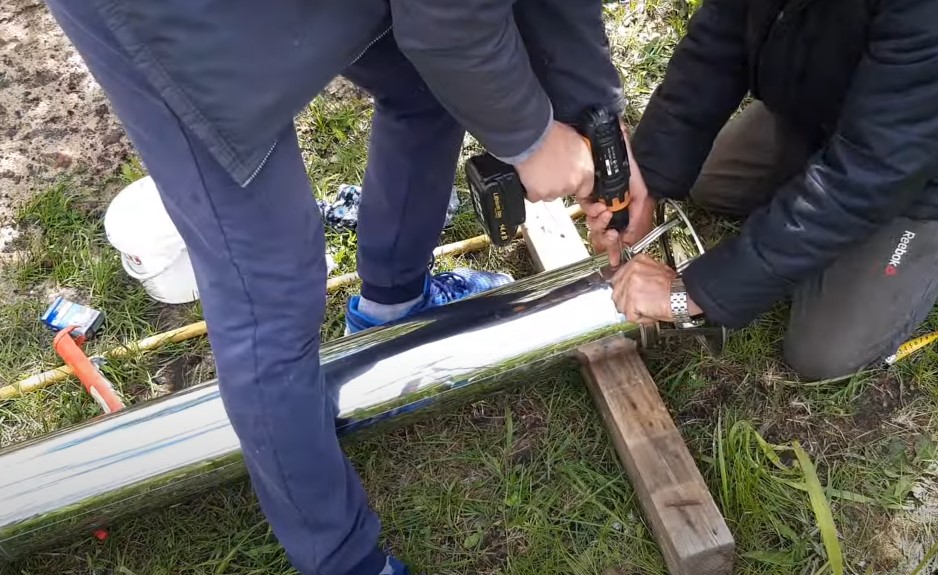

3. Из труб и фасонных элементов соберите дымоход и канал вытяжной вентиляции. Стыки для плотности перед соединением деталей обработайте герметиком, усильте по периметру саморезами. Должно получиться 2 прямые трубы.

На верхнюю часть установите дефлекторы. На нижнюю часть закрепите тройник. От бокового отверстия пойдет канал через стену в дом. Оставшееся нижнее отверстие тройника закройте заглушкой.

Узел исполнит роль отстойника для конденсата и скопления грязи. Когда нужно будет прочистить трубы, откроете заглушки.

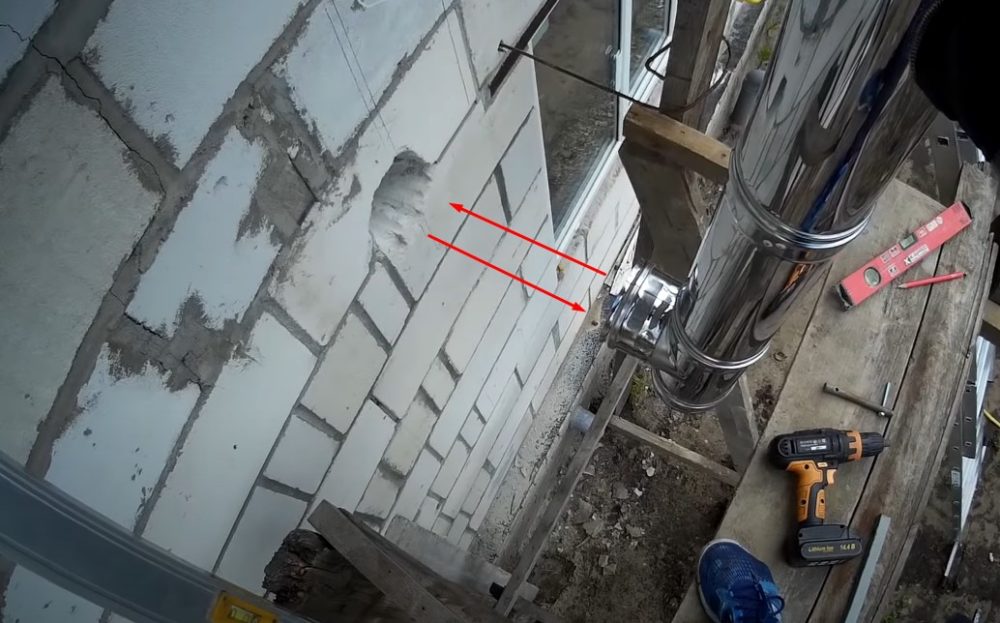

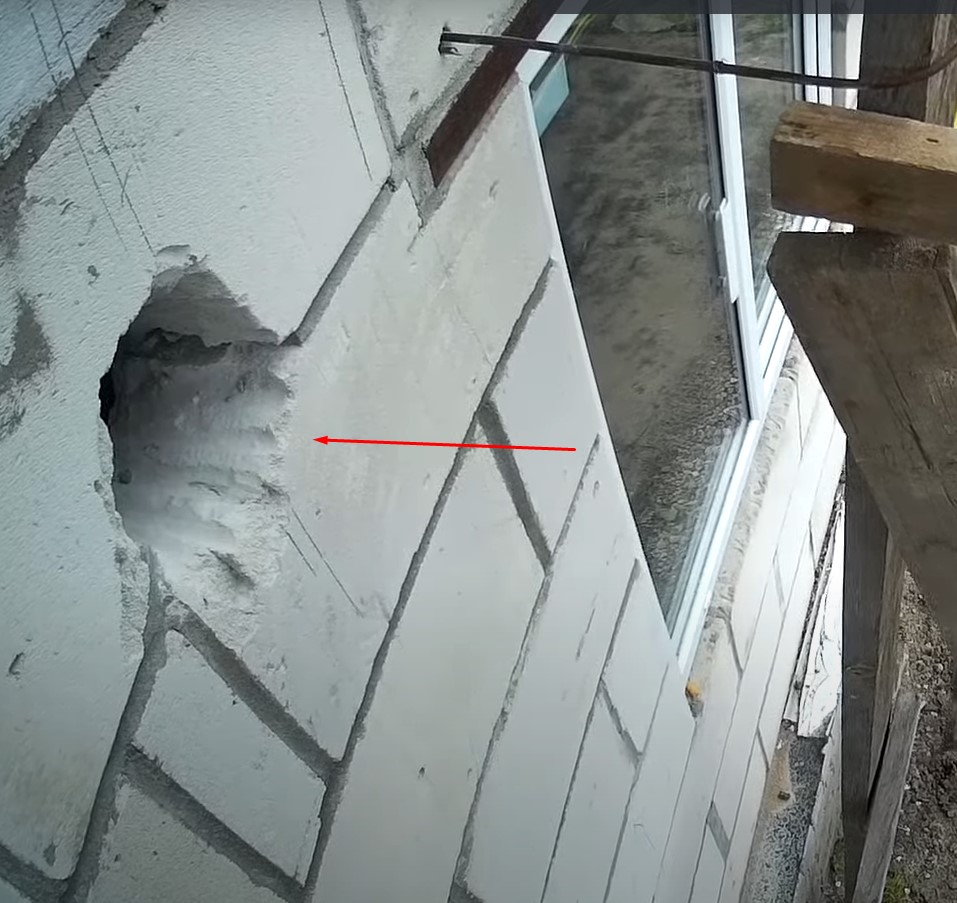

4. В стене по разметке пробурите сквозные отверстия. Одно окно должно получиться строго напротив выхода дымохода настенного котла. Другое отверстие – это вытяжная вентиляция в газовой котельной для естественного воздухообмена.

Пробурите его с небольшим отдалением от дымохода в удобном месте.

5. Выставите трубы по месту установки. Проверьте уровнем вертикальное расположение. Убедитесь, что боковой выход тройника расположен соосно сквозному отверстию в стене.

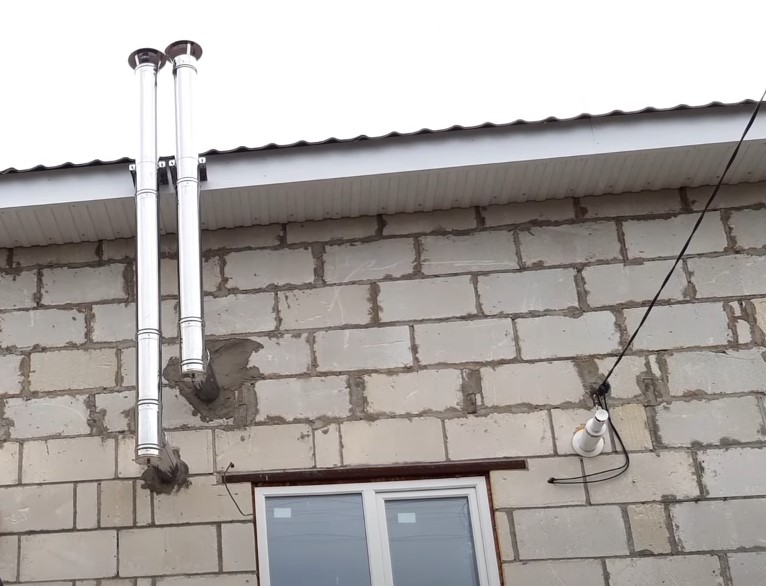

6. При помощи хомутов и крепежных элементов зафиксируйте надежно трубы к карнизу дома.

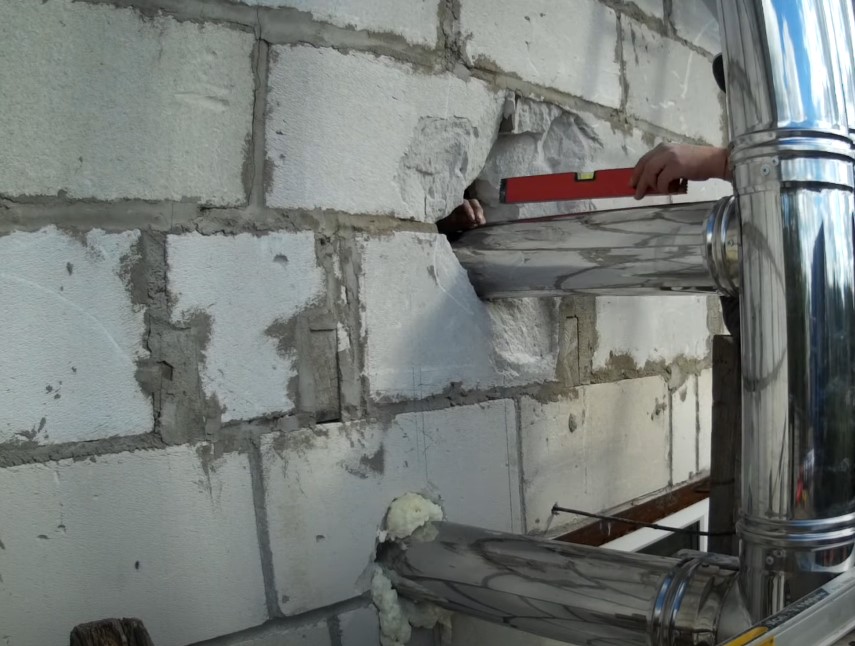

7. После надежной фиксации вертикального дымохода и вытяжного воздуховода подсоедините горизонтальные каналы к боковым выходам тройников.

Трубы введите в дом через сквозные отверстия. Уровнем проверьте, чтобы небольшой уклон горизонтальных каналов получился в сторону улицы, иначе конденсат потечет внутрь помещения.

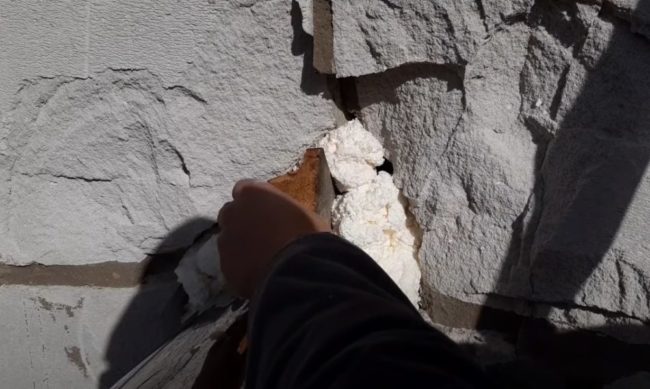

8. Проходящие сквозь отверстия в стене горизонтальные каналы укрепите распорками из кусков деревяшек или обрезков доски. Оставшиеся зазоры запеньте монтажной пеной.

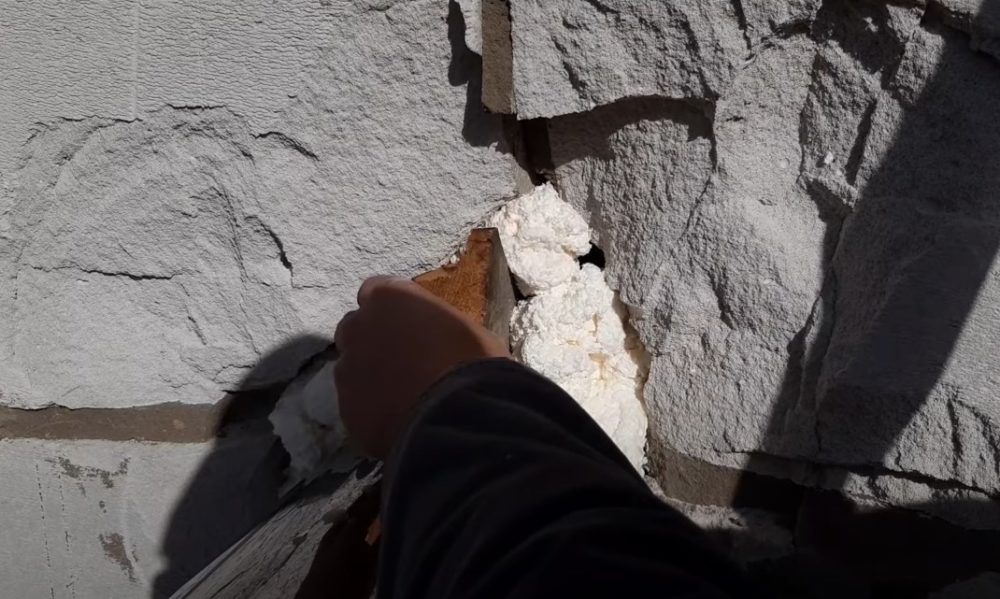

9. После высыхания монтажной пены обрежьте ножом излишки заподлицо со стеной. Сверху замажьте раствором цемента.

10. В доме вытяжной канал обрежьте на уровне плоскости стены. В будущем закроете отверстие декоративной решеткой. Проверьте работу вытяжной вентиляции, поднеся к каналу дымящийся сверток подожженной бумаги. Дым должен втягиваться в отверстие.

11. После установки дымохода и вытяжки приступайте к обустройству приточной вентиляции в котельной. Одной щели под дверью будет недостаточно. Для работы газового котла нужен объемный приток воздуха с улицы.

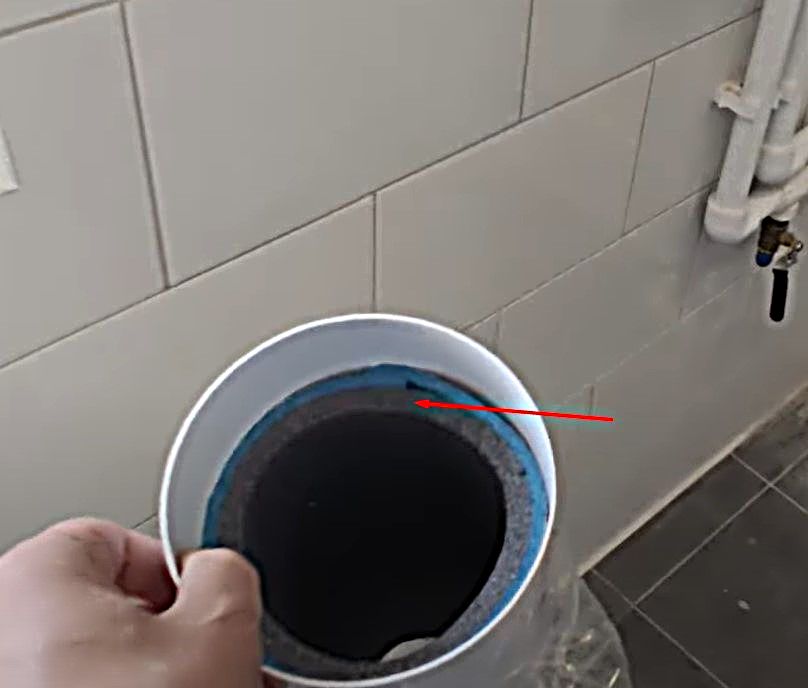

Решите проблему установкой приточного клапана диаметром 150 мм. Прибор состоит из утепленной трубы, оголовка с фильтром и уличной декоративной решетки. Если клапан меньше диаметра, рекомендуемого газовым инспектором, установите 2 штуки.

12. В нижней части стены электродрелью с алмазной коронкой просверлите 2 сквозных отверстия. Пылесосом удалите пыль после бурения. Внутрь готовых отверстий вставьте утепленные гильзы клапанов. Зазоры заделайте герметиком.

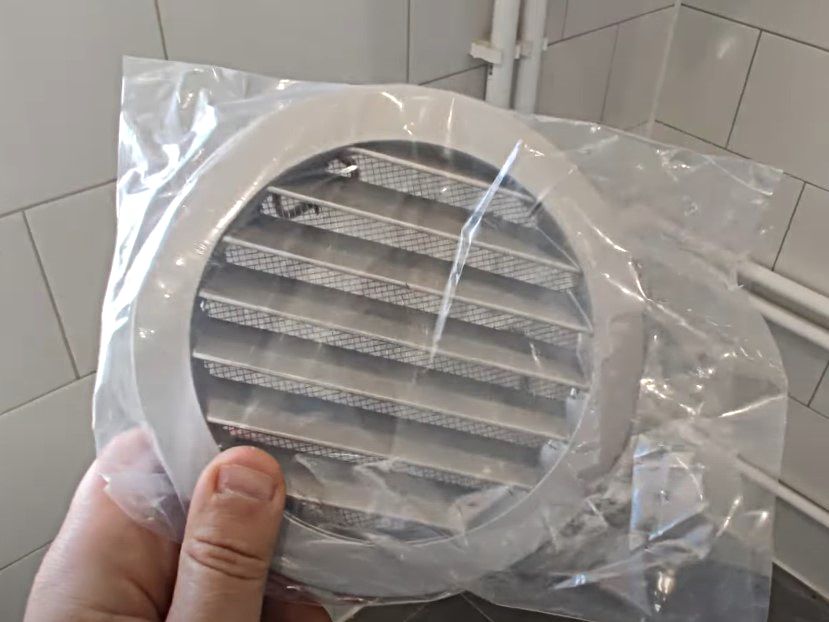

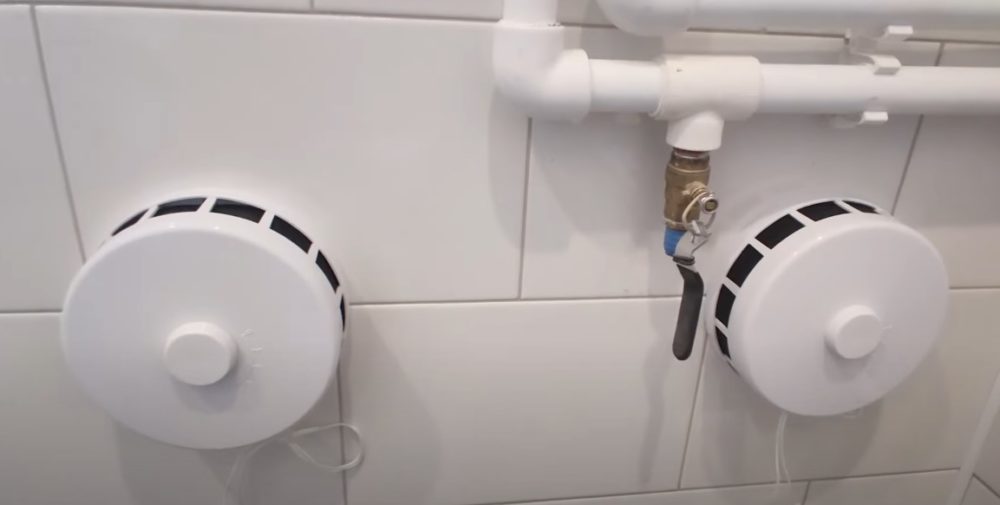

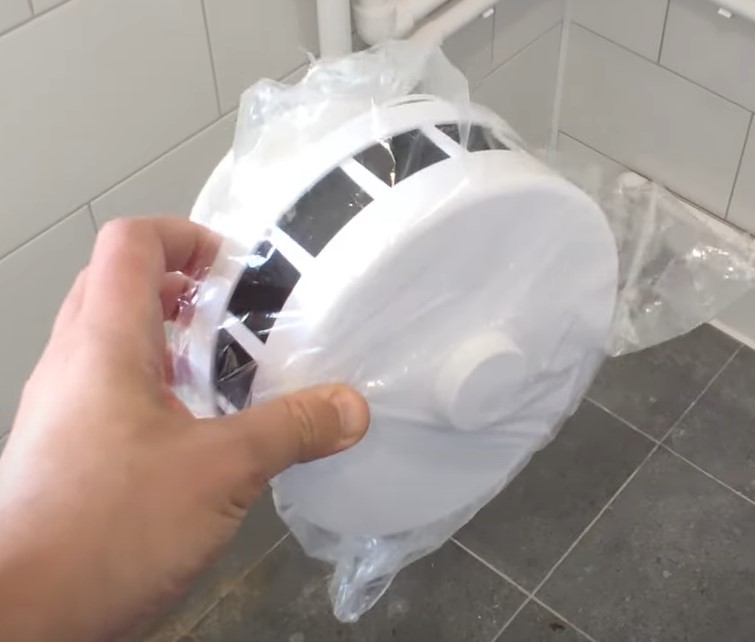

Со стороны помещения на каналы закрепите оголовки с фильтром. С улицы приточные отверстия закройте декоративными решетками.

Работу приточной вентиляции проверьте листом бумаги. Он будет отклоняться от оголовков поступающими потоками воздуха. Интенсивность притока регулируйте заслонками на воздушных клапанах.

Первый запуск

Насколько эффективно работает вентиляция в котельной с газовым котлом, проверяйте при закрытой двери. Воздухообмен должны круглосуточно обеспечивать приточные и вытяжные каналы.

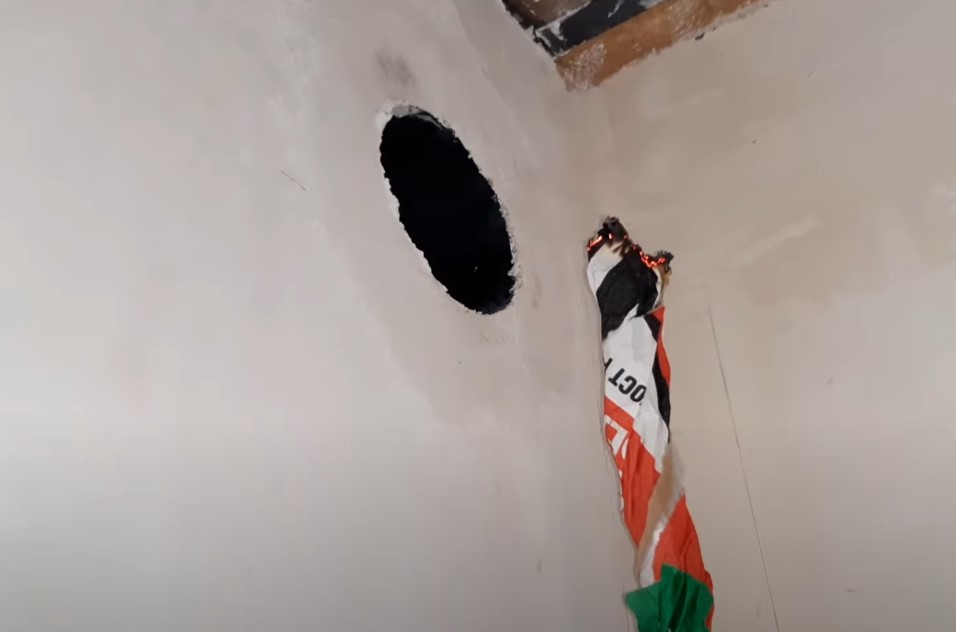

Закрыв дверь в котельную, поочередно прислоняйте к вентиляционным отверстиям бумажное полотенце. К правильно работающей вытяжке листок прилипнет, а от притока будет отклоняться.

Для получения точных замеров скорости движения воздуха и газов используйте прибор – анемометр.
