Узел прохода вентиляции через металлическую и мягкую кровлю

Делаете вентиляцию, но не знаете, как обустроить узел прохода через кровлю? Узел прохода, это фасонный или самодельный элемент, обеспечивающий герметичный стык между кровельным покрытием и выходящей на улицу вытяжной трубой через сквозное отверстие крыши.

Деталь вентиляционной системы выпускают согласно ГОСТ-15150. Фасонный узел из пластика или оцинкованного металлопроката рассчитан на отведение воздуха температурой до +80оС, влажностью в пределах 60%.

В статье подробно рассмотрим, из чего состоит узел прохода вентиляции через кровлю, разновидности элементов, инструкцию установки. Найдете рекомендации по монтажу и эксплуатации узла прохода, ответы на часто задаваемые вопросы.

Устройство и виды проходного узла

Раньше узлы прохода изготавливали из металла методом сварки. В основе конструкции использована горизонтальная опорная площадка с приваренными патрубками для подключения вентиляционного стояка изнутри помещения и наращивания трубы с улицы.

Сварные проходки изготавливают и сейчас индивидуальных размеров под заказ для установки на бетонные крыши.

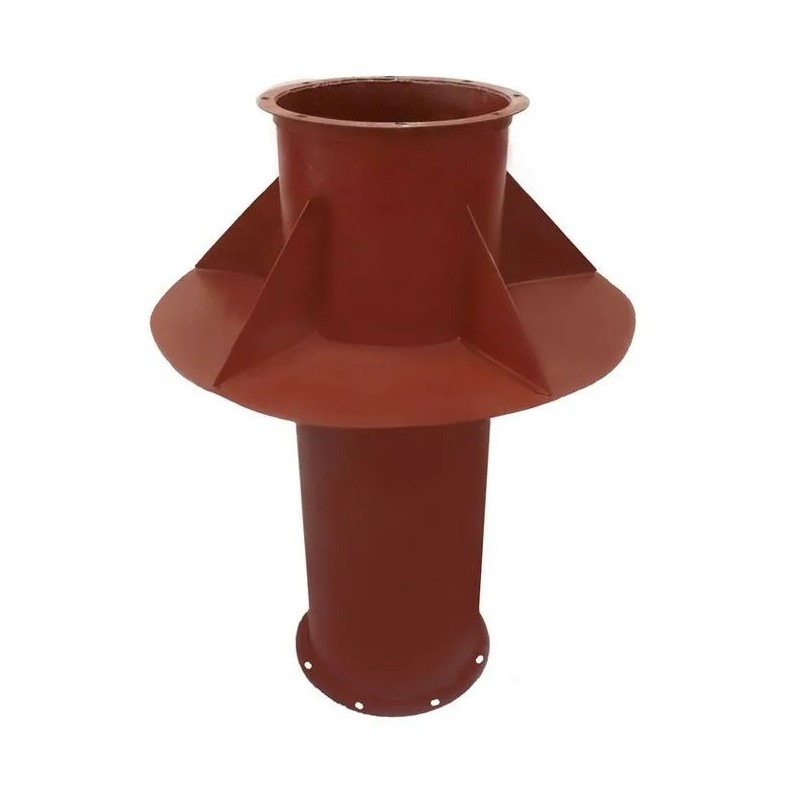

Сварная проходка из металла

Для современных крыш производители под дизайн кровельного покрытия выпускают фасонные узлы прохода (УП) из полимеров или металлопроката с оцинкованным и декоративным покрытием.

Конструкция зависит от исполнения. Уличная труба бывает утепленная и холодная. Вершина оснащена защитным колпаком – дефлектором. Основание состоит из крепежного фланца, уплотнительной прокладки, корпуса.

По исполнению различают следующие виды узлов прохода:

  • круглой, квадратной, овальной, прямоугольной формы;
  • с клапаном и без клапана;
  • с клапаном и кольцом для сбора конденсата;
  • с ручным и электрическим управлением клапана;
  • с искрогасителем или обычным колпаком.

Производитель комплектует узлы прохода крепежными метизами, уплотнителями, монтажными элементами, гофрой. По диаметру трубы определяется производительность вытяжки. Параметр должен совпадать с сечением стояка вентиляции, выходящего из здания.

1
2
3
4

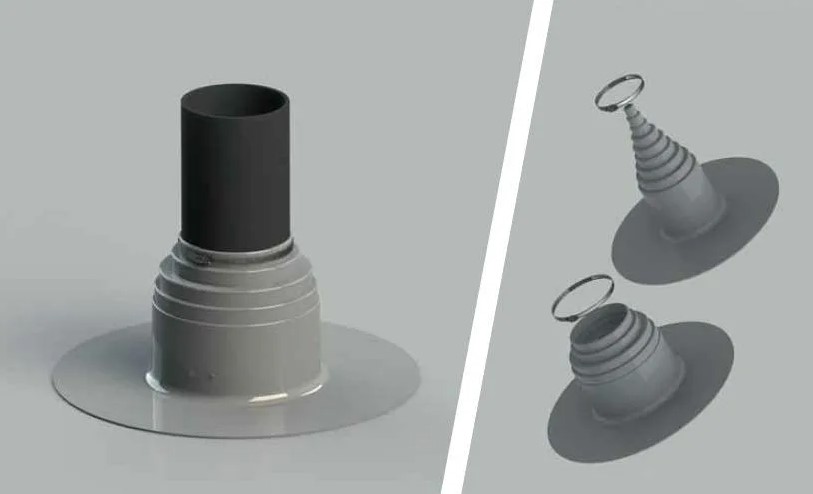

Универсальный узел выполнен резиновой накладкой пирамидальной формы. Пользователь срезает ножом верхушку пирамиды под диаметр устанавливаемой трубы. Эластичный элемент удобен для установки на мягкую кровлю «Технониколь» и рельефный профнастил или металлочерепицу.

Когда на крышу выходит прямоугольная кирпичная труба или короб с утепленными внутри несколькими воздуховодами, узел прохода кровельщики обустраивают самостоятельно из планок примыкания.

Вершину конструкции оснащают козырьком. Планками примыкания закрывают зазоры между коробом и кромкой прорезанного кровельного покрытия.

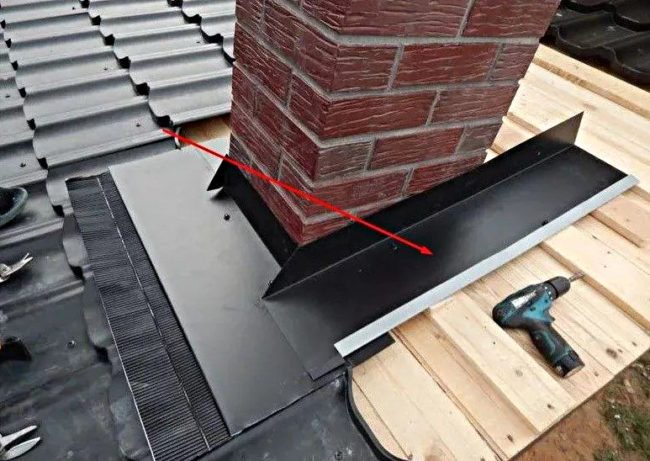

Фото Планки примыкания

Подготовка кровли к монтажу узла прохода

Узел прохода заводского изготовления укомплектован деталями для быстрого монтажа. Дополнительно покупать ничего не нужно, кроме мастики для уплотнения стыков.

Место под вывод воздуховода выбирайте максимально ближе к коньку, чтобы добиться лучшей тяги и уменьшить высоту трубы на крыше. Согласно СНиП №41-01-2003, верхний срез вытяжки должен возвышаться над самой высокой точкой кровли:

  • плоская крыша – 30-50 см;
  • скатная крыша – минимум 50 см при удалении трубы от конькового прогона до 1,5 м.

Когда на скатной крыше труба вентиляции удалена от конькового прогона на расстоянии от 1,5 до 3 м, верхний срез вытяжки располагайте на одном уровне с коньком. Если отступ больше чем 3 метра, для определения высоты от верхнего среза трубы проведите к коньковой планке условную линию под наклоном 10о.

Фото Отверстие на крыше для вывода вентиляции

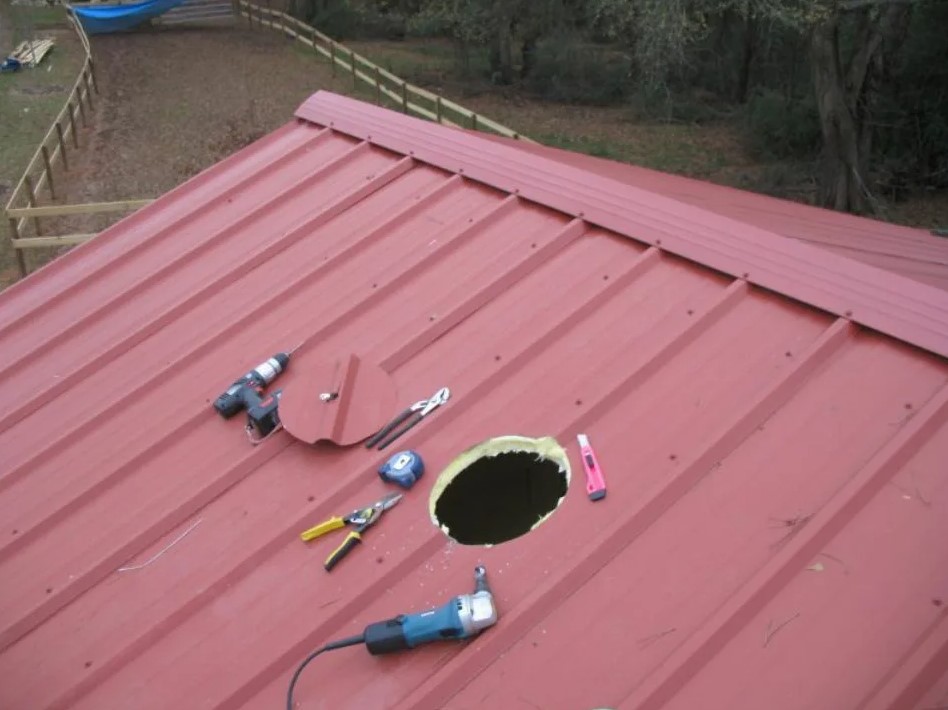

Отверстие на крыше для вывода вентиляции

Место перфорации кровли выбирайте на свободном участке, где нет стропил. Сквозное отверстие делайте на 2-3 см больше размеров проходного элемента. Технологию вырезки кровельного пирога определяйте по материалу кровли.

Пароизоляцию и утеплитель со стороны чердака прорежьте крест-накрест ножом, отогните в сторону. Контур отверстия наметьте просверливанием кровельного покрытия электродрелью.

Сам фрагмент жесткой кровли выпиливайте электролобзиком или вырезайте ножницами по металлу со стороны улицы. Участок битумного покрытия с деревянной обрешеткой можете пропилить ножовкой по дереву.

Инструменты и материалы

Для монтажных работ понадобится электролобзик, дрель, шуруповерт, пассатижи, ножовка. Если предполагается гибка металлических планок примыкания, нужна киянка, ножницы по металлу и ручной гибочный инструмент «цапля». Дополнительно подготовьте нож, рулетку, уровень, маркер или карандаш.

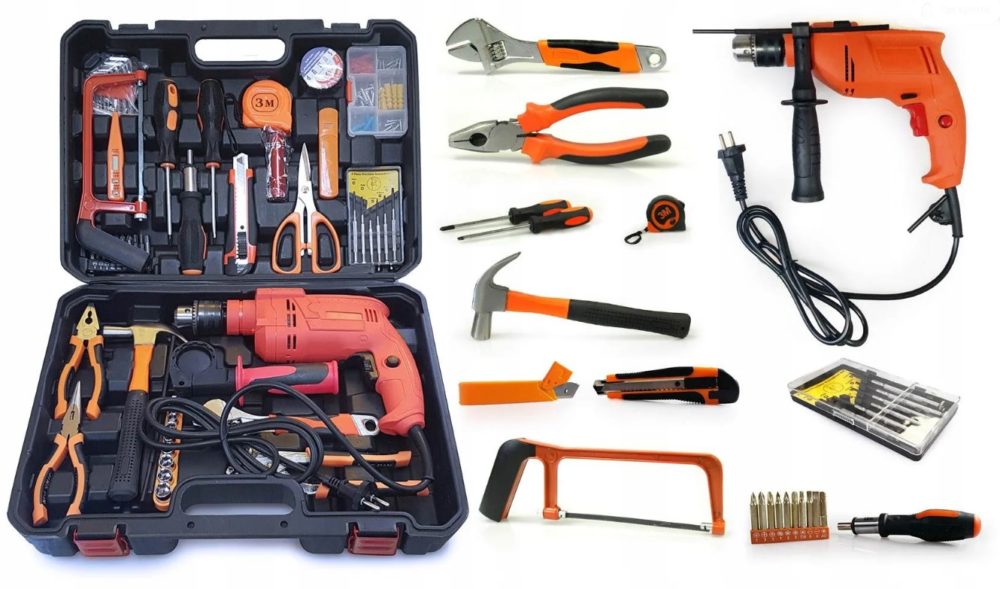

Фото Набор инструмента

Из материалов потребуется сам фасонный элемент, битумная мастика или герметик для герметизации стыков.

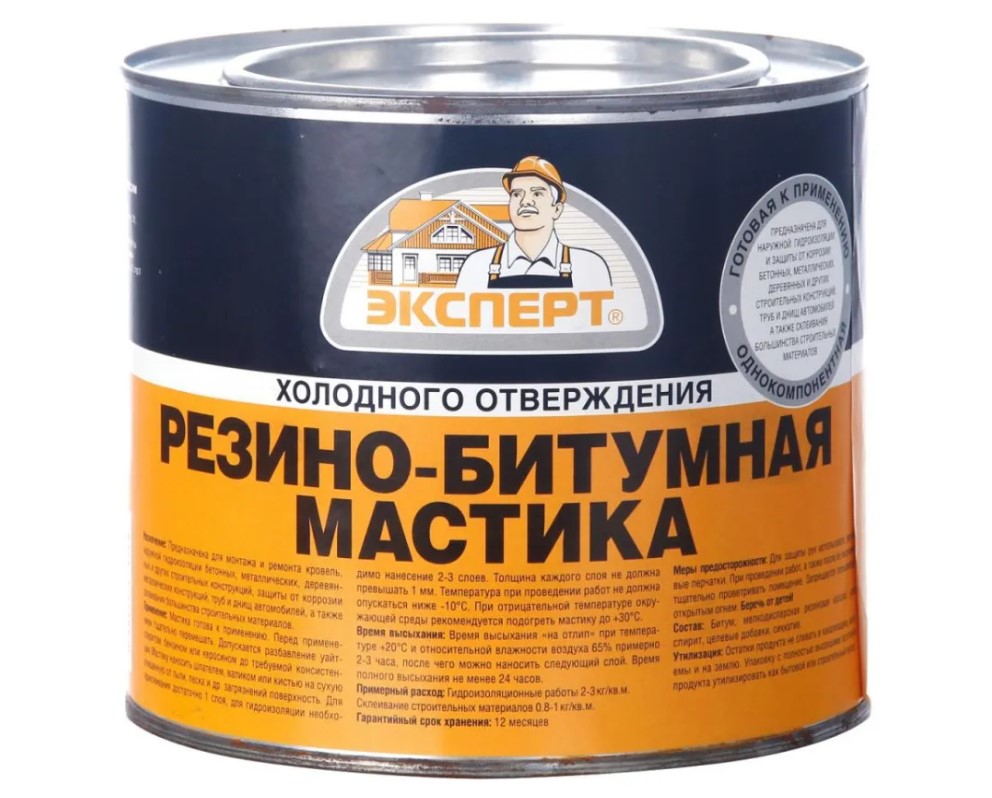

Фото Битумная мастика

Монтаж прямоугольной проходки на мягкую кровлю

Самодельные утепленные узлы прохода прямоугольной формы для мягкой кровли изготавливают коробом из реек. Через внутреннюю часть конструкции проходят трубы вентиляции.

Свободное пространство короба заполнено теплоизоляцией. Наружной обшивкой использованы элементы кровельного материала. Для защиты от осадков верх проходки закрыт козырьком.

Рассмотрим подробно, как практически выполняется монтаж узла прохода прямоугольной вентиляции через кровлю из гибкой битумной черепицы.

Как сделать короб для вентиляции на крыше? [№31]
  1. На кровельном скате, укрытом гибкой черепицей, нанесите разметку под вентиляционный узел прохода. Чтобы во время вырезки прямоугольного фрагмента крыши не повредить стропильную систему, для определения контура разметочных линий сделайте перфорацию дрелью со стороны чердака.
Фото Разметка на кровле из гибкой черепицы под узел прохода

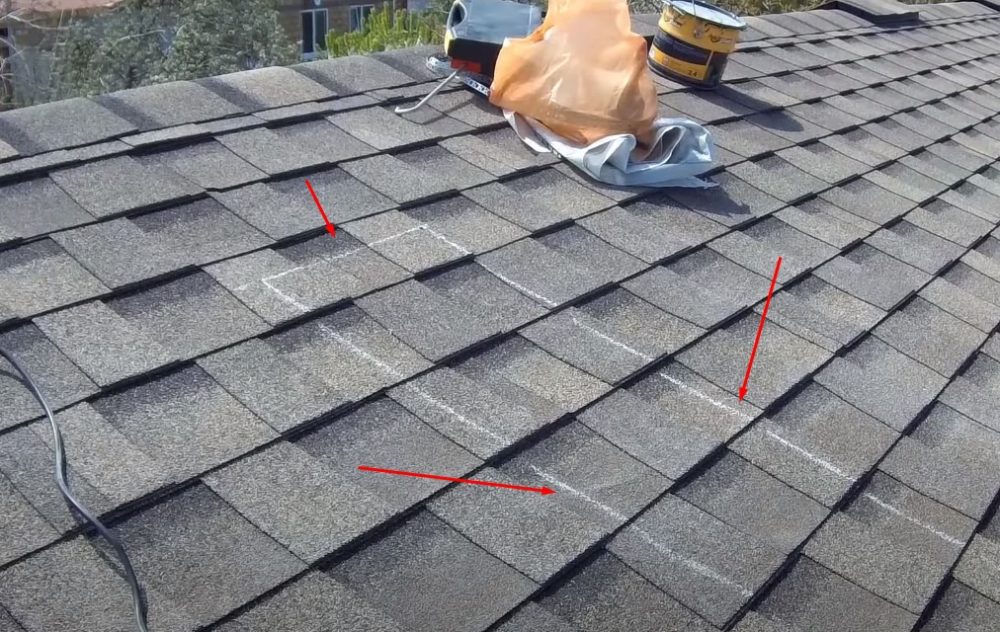

Разметка на кровле из гибкой черепицы под узел прохода

Сверлом просверлите 4 отверстия по углам будущей вырезки. С внешней стороны крыши мелом проведите линии, соединяющие перфорацию.

  1. По линиям разметки выпилите фрагмент кровли электролобзиком. Пилить начинайте от угла, где в разметочное отверстие имеется возможность вставить пилочку электроинструмента. Если на ровных участках крыши затруднено работать электролобзиком из-за большой толщины кровельного пирога, пропиливайте вручную ножовкой по дереву.
Фото Выпиливание фрагмента кровли электролобзиком

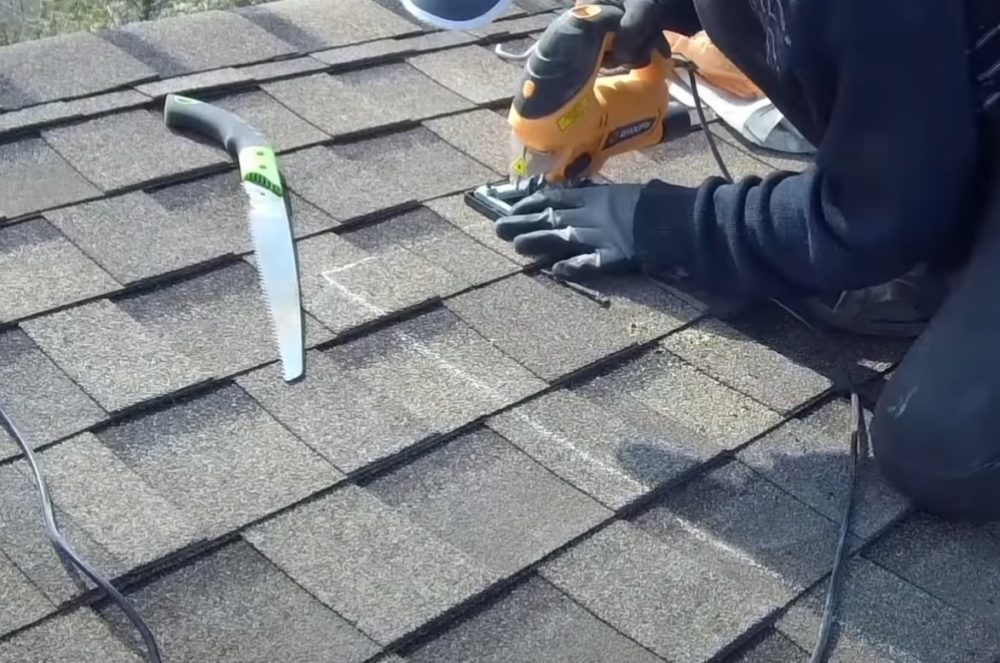

Выпиливание фрагмента кровли электролобзиком

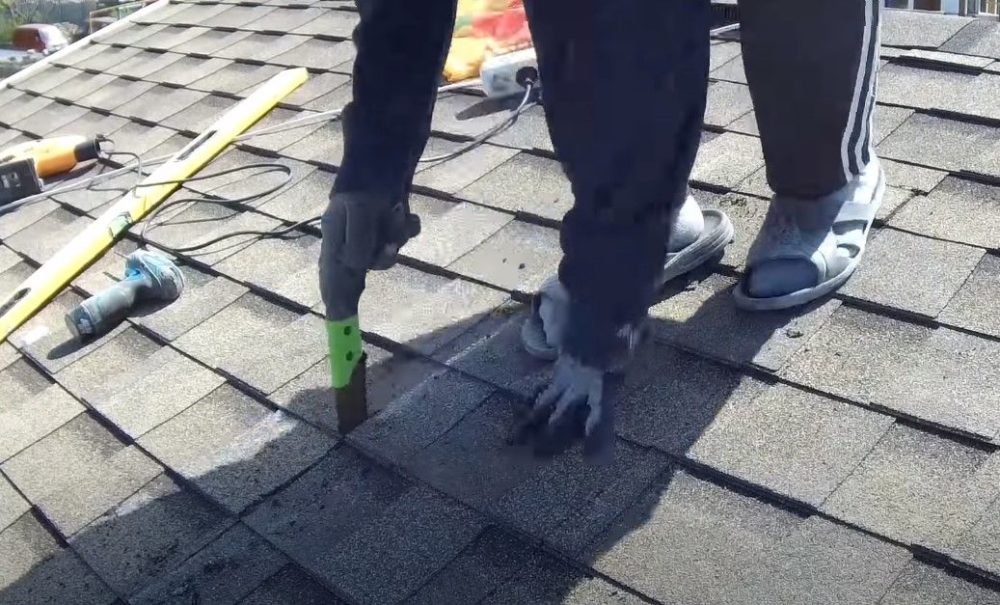

Фото Выпиливание фрагмента кровли ножовкой
Выпиливание фрагмента кровли ножовкой по дереву

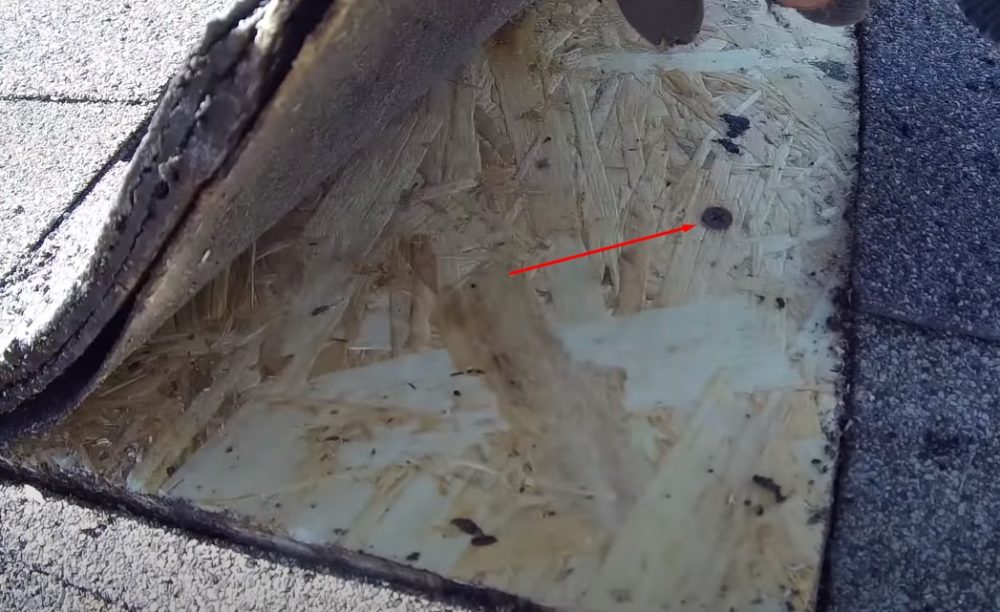

  1. На выпиленном участке кровли приподнимите гибкую черепицу. Фрагмент верхней сплошной обрешетки из плиты OSB могут удерживать саморезы. Открутите отверткой или шуруповертом метизы. Демонтируйте выпиленный фрагмент OSB.

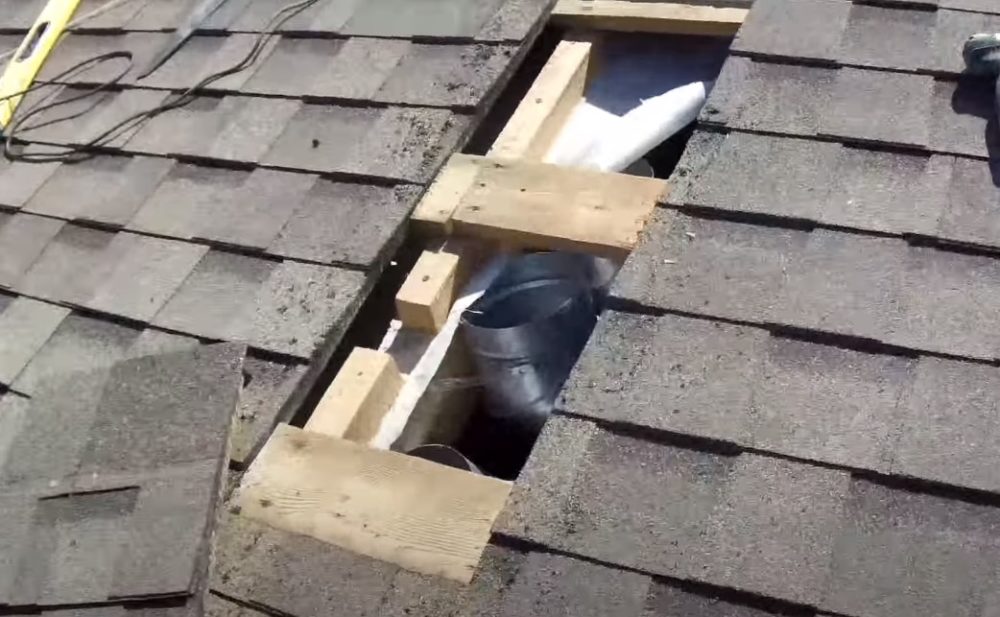

  1. Для сборки короба проходного узла используйте деревянные бруски. Основу соберите на чердаке. Через пропиленное отверстие выведите выше уровня кровли стойки из реек.

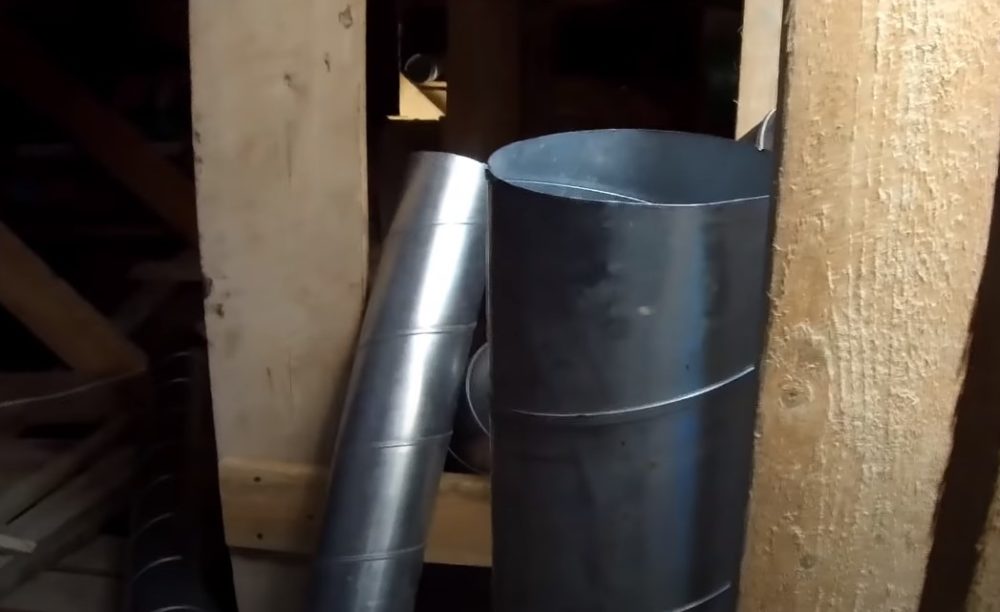

Фото Основание короба вокруг труб вентиляции со стороны чердака
Основание короба вокруг труб вентиляции со стороны чердака

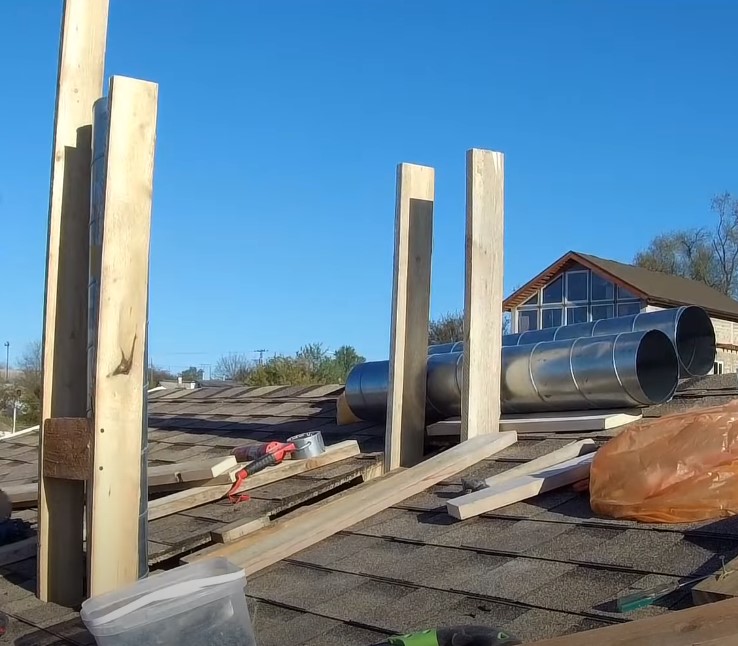

Фото Выведенные выше уровня кровли стойки короба проходного узла
Выведенные выше уровня кровли стойки короба проходного узла
  1. Стойки проходного узла со стороны улицы соедините перемычками из досок, чтобы образовался прямоугольный короб. Должно получиться 3 ряда соединительных элементов – поверху вертикально установленных брусков, посередине и низу вплотную к черепице.

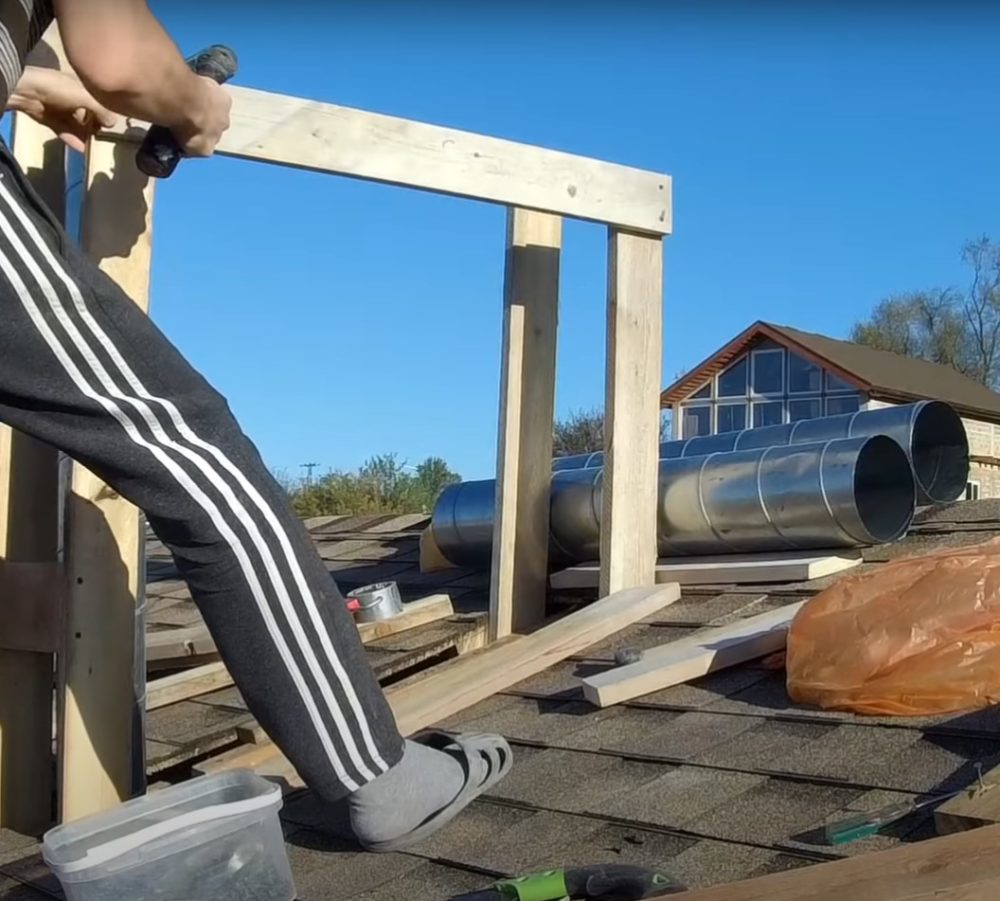

Фото Крепление верхних перемычек на стойках короба
Крепление верхних перемычек на стойках короба
  1. Нижние перемычки устанавливайте одновременно с обустройством первого слоя герметизации. По краю обрезанного фрагмента гибкой черепицы нанесите битумный герметик. Приклейте полоску доборного элемента, соответствующую материалу изготовления и цвету основного кровельного покрытия.

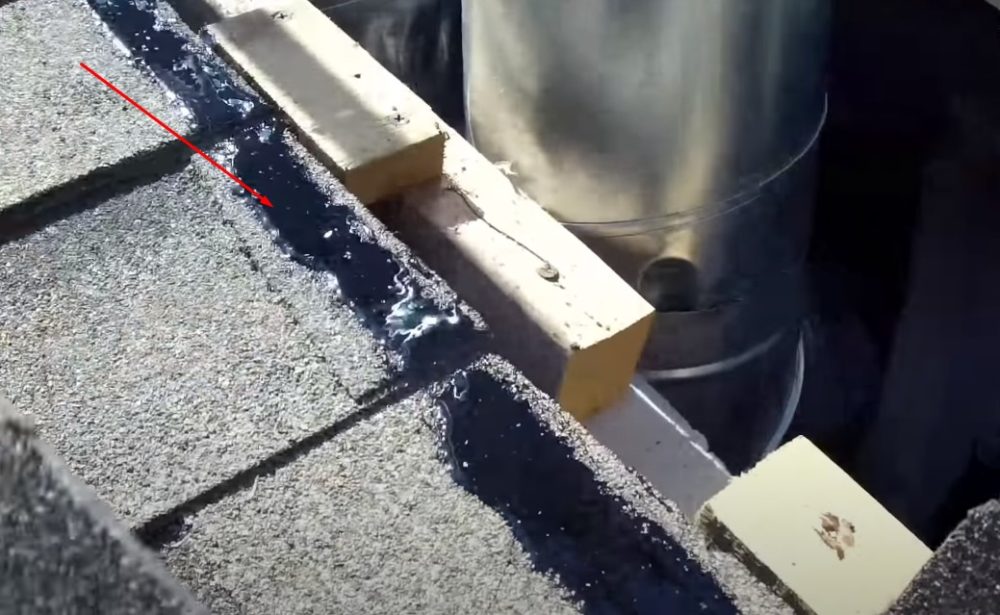

Фото Битумный герметик по краю выреза гибкой черепицы
Битумный герметик по краю выреза гибкой черепицы

Деталь сгладит перепады высот, образованные рядами гонт битумной черепицы. Уложите вплотную к приклеенной полосе нижнюю перемычку, закрепите саморезами к стойкам.

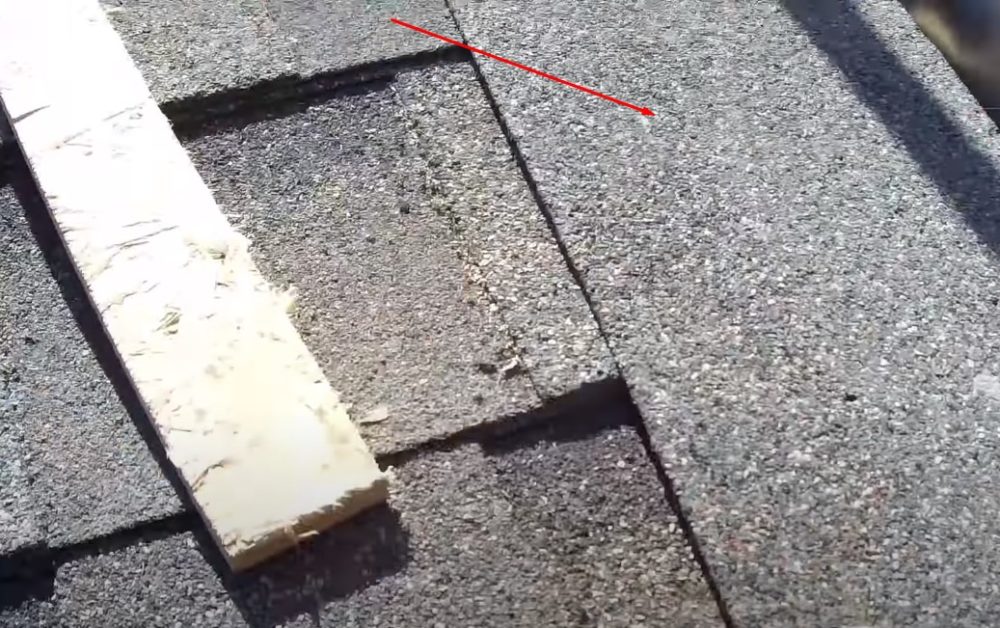

Фото Приклеенная по периметру вырезки выравнивающая полоса доборного элемента
Приклеенная по периметру вырезки выравнивающая полоса доборного элемента

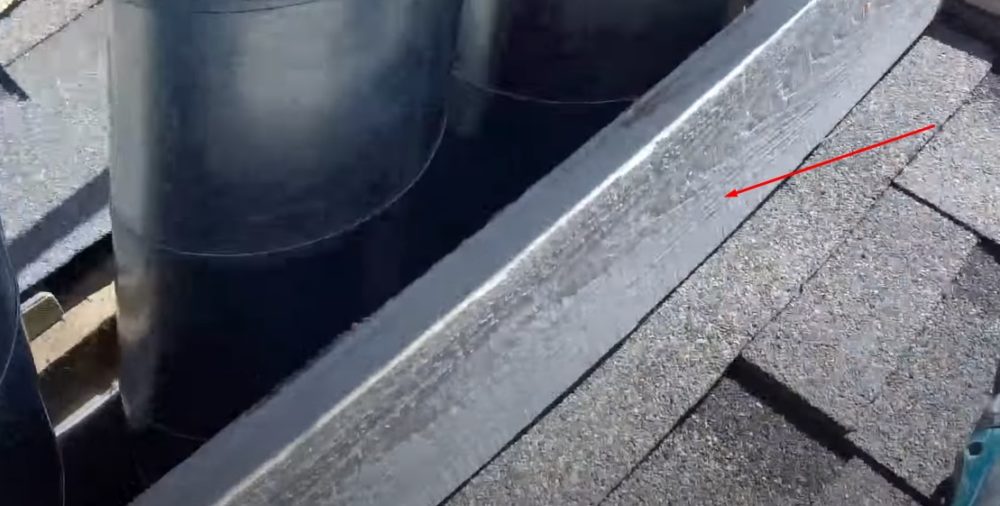

Фото Нижняя перемычка короба поверх выравнивающей полоски на черепице
Нижняя перемычка короба поверх выравнивающей полоски на черепице
  1. Удлините по высоте воздуховоды вентиляции, выходящие из чердака. Используйте трубы из нержавейки, устойчивые к коррозии.

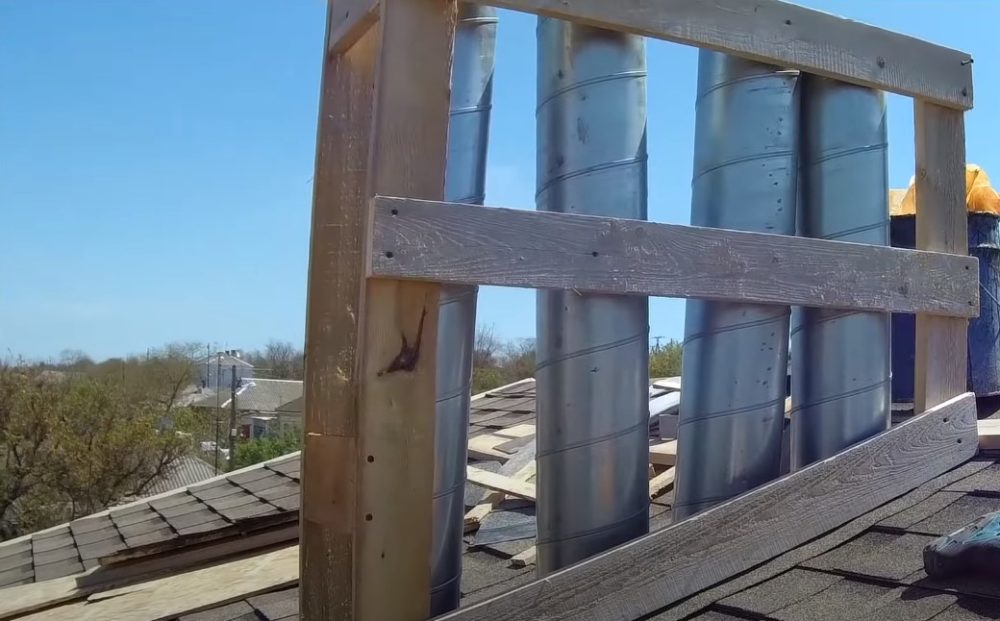

Фото Каркас короба проходного узла с выведенными из чердака трубами вентиляции
Каркас короба проходного узла с выведенными из чердака трубами вентиляции
  1. С трех сторон каркас короба обшейте фрагментами, вырезанными из плиты OSB. Временно закрепите детали обшивки несколькими саморезами. Возможно, боковины придется снимать для проверки плотности укладки теплоизоляции.

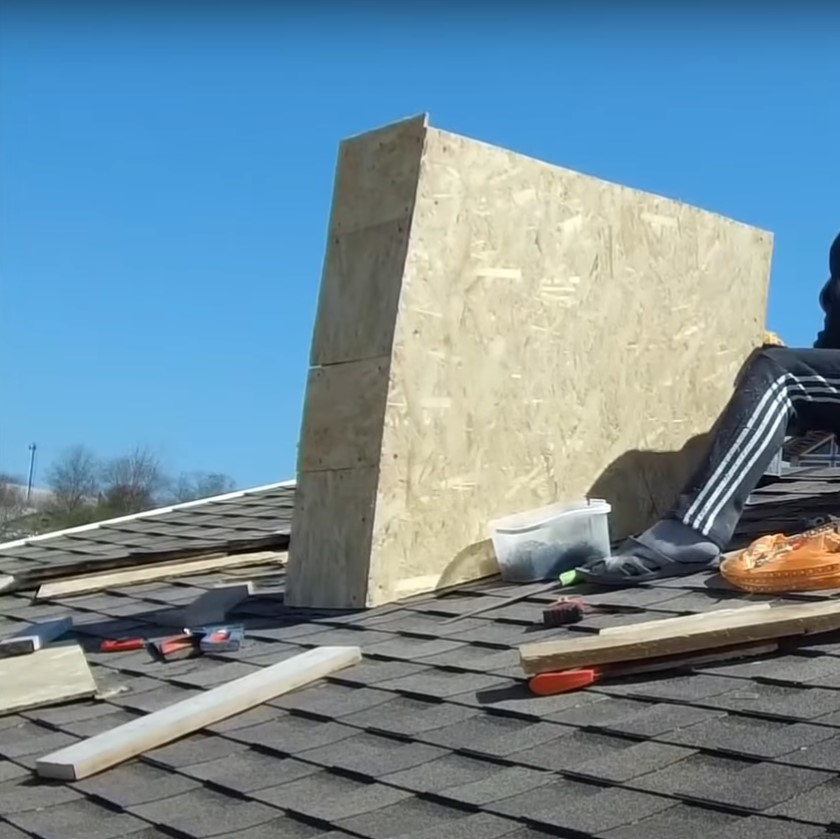

Фото Обшивка 3 сторон каркаса короба листами OSB
Обшивка 3 сторон каркаса короба листами OSB
  1. Четвертая боковая сторона короба проходного узла остается пока открытая. Используйте окно для укладки теплоизоляции. Кусками минваты плотно заполните пространство между трубами вентиляции и внутренними стенками короба.

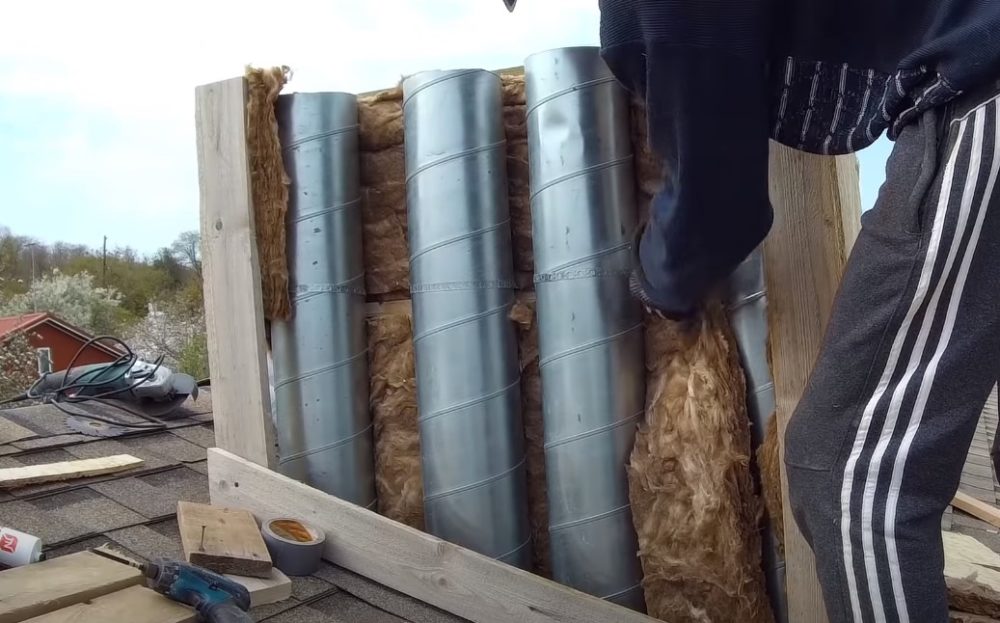

Фото Утепление труб вентиляции внутри короба минватой
Утепление труб вентиляции внутри короба минватой
  1. Закройте четвертую боковую сторону короба фрагментом плиты OSB. С других сторон поочередно снимайте обшивку, проверьте плотность укладки минваты. Обнаруженные пустоты заполните теплоизоляцией. Установите на место обшивку, надежно зафиксируйте саморезами.

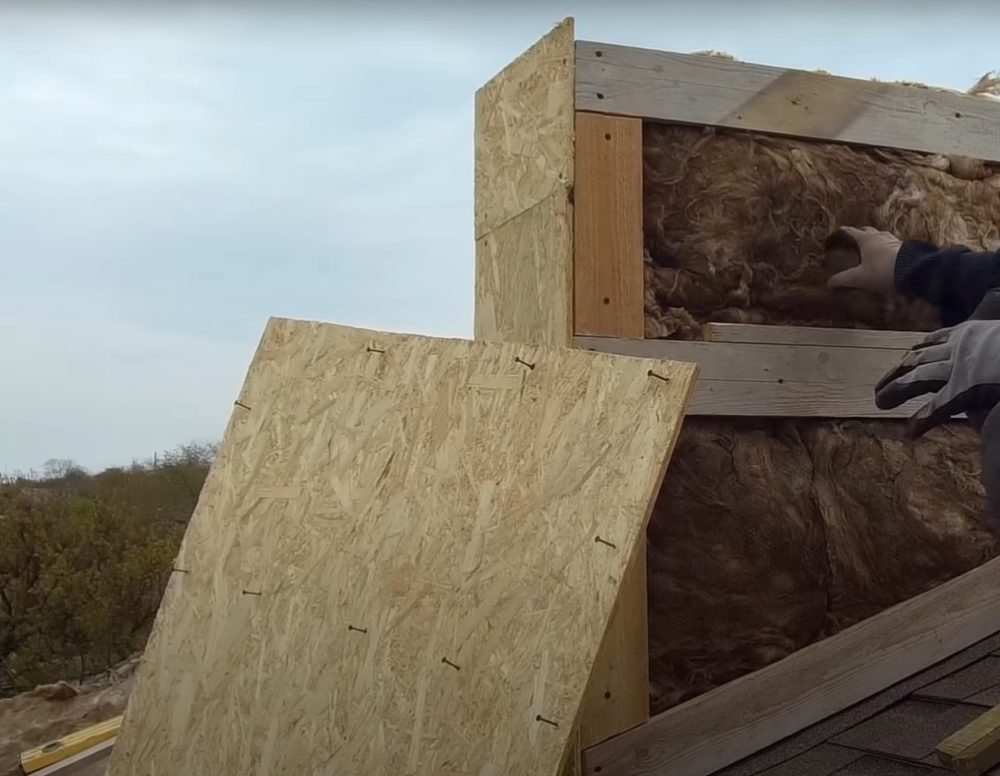

Фото Проверка плотности укладки минваты в коробе между трубами вентиляции
Проверка плотности укладки минваты в коробе между трубами вентиляции

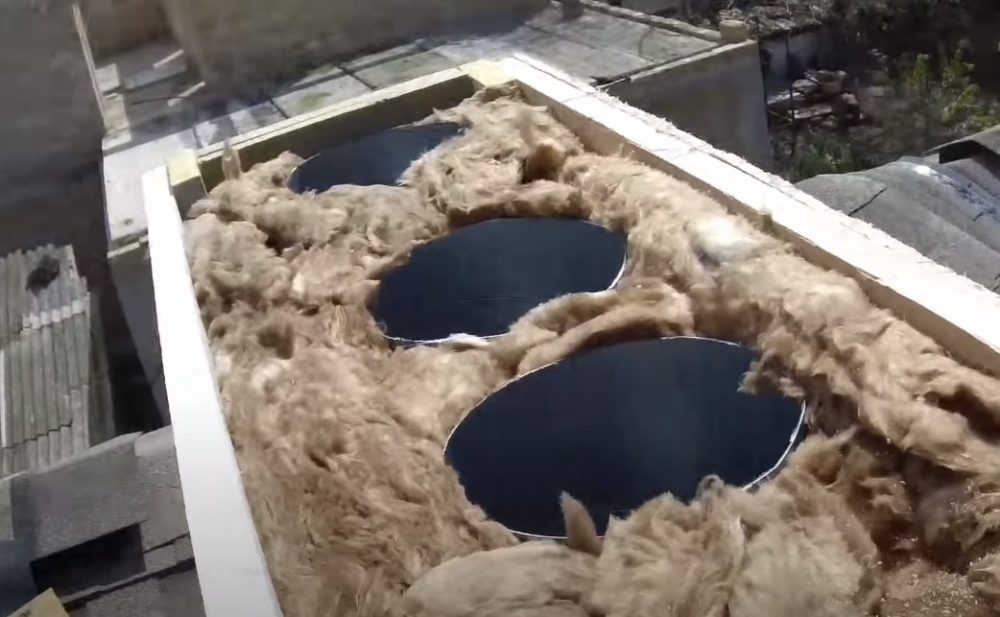

Фото Вид сверху проходного узла, утепленного минватой
Вид сверху проходного узла, утепленного минватой
  1. Чтобы минвату защитить от разрушения конденсатом, обшивку коробка закройте пароизоляционной пленкой. Полотно крепите с загибом на основную кровлю. Образовавшийся конденсат будет стекать по пароизоляции на битумную черепицу, отводиться в водосточную систему.

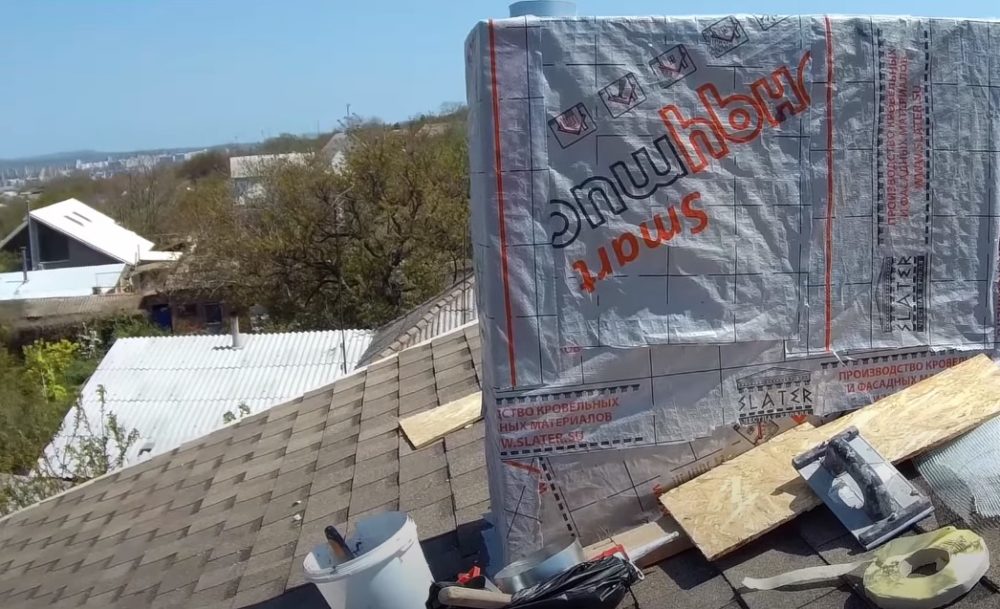

Фото Закрытый пароизоляцией короб проходного узла
Закрытый пароизоляцией короб проходного узла
  1. Минвату на верхнем торце проходного узла закройте пароизоляцией. Из листа пенопласта толщиной 30-50 мм вырежьте полосу, чтобы она вошла внутрь верхней части короба. Под трубы вентиляции прорежьте отверстия.

Деталью из пенопласта закройте торец короба, уложив на пароизоляцию. Сверху пенопластовой плиты создайте финишный слой из армирующей сетки и цементной смеси.

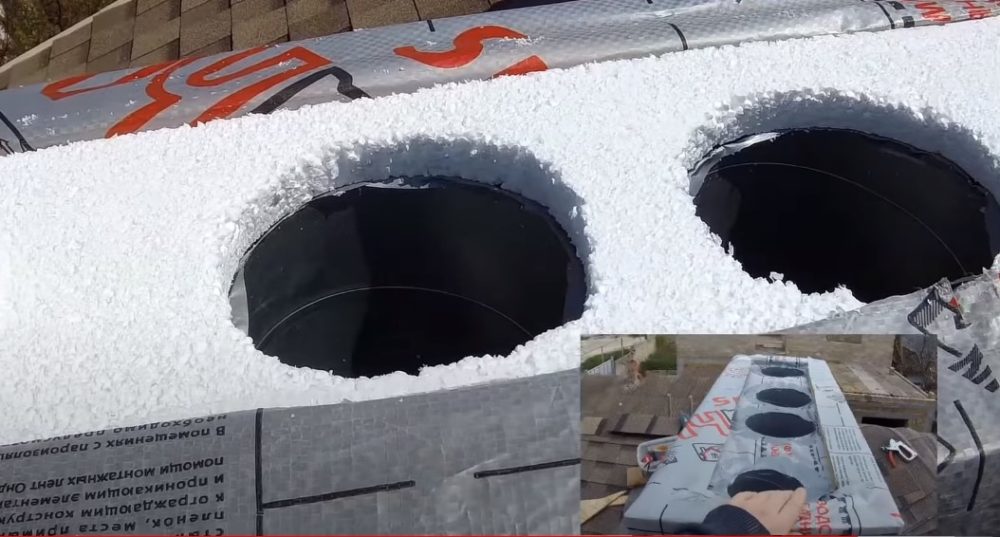

Фото Закрытый пенопластом верхний торец проходного узла с отверстиями под трубы вентиляции
Закрытый пенопластом верхний торец проходного узла с отверстиями под трубы вентиляции

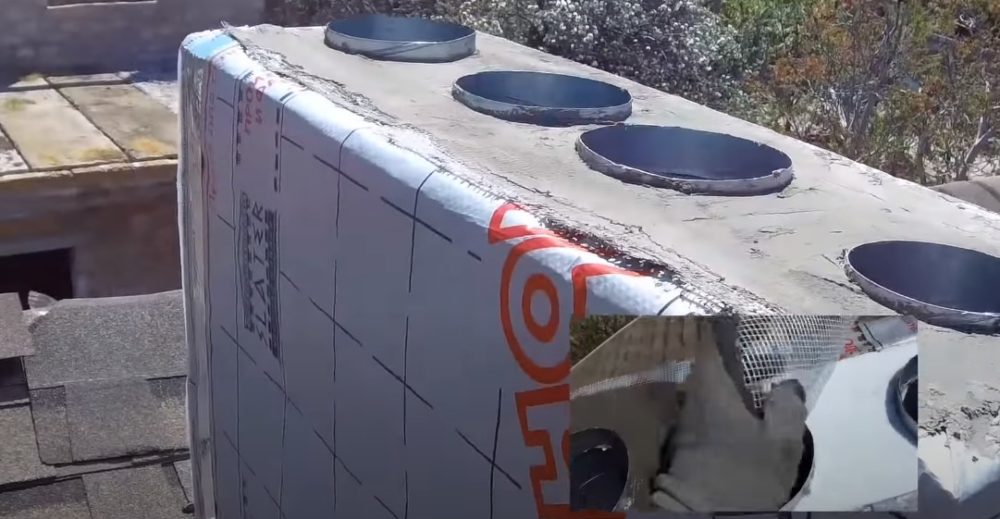

Фото Армирующий слой из цементной смеси
Армирующий слой из цементной смеси
  1. Когда узел прохода для воздуховодов вентиляции установлен, приступайте к отделке. По периметру нижней части короба закрепите планки примыкания. Элементы обеспечат герметичность стыков узла прохода с кромкой кровли.

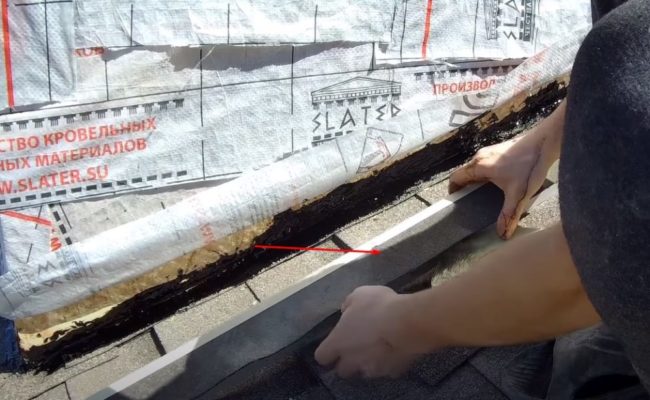

Фото Полоса гибкой черепицы, вставленная в паз с тыльной стороны планки примыкания
Полоса гибкой черепицы, вставленная в паз с тыльной стороны планки примыкания

Для правильного монтажа планок сначала нанесите битумную мастику на срез черепицы по периметру короба. Отрежьте из гибкого кровельного материала полосу. Вставьте фрагмент в паз с тыльной стороны планки примыкания.

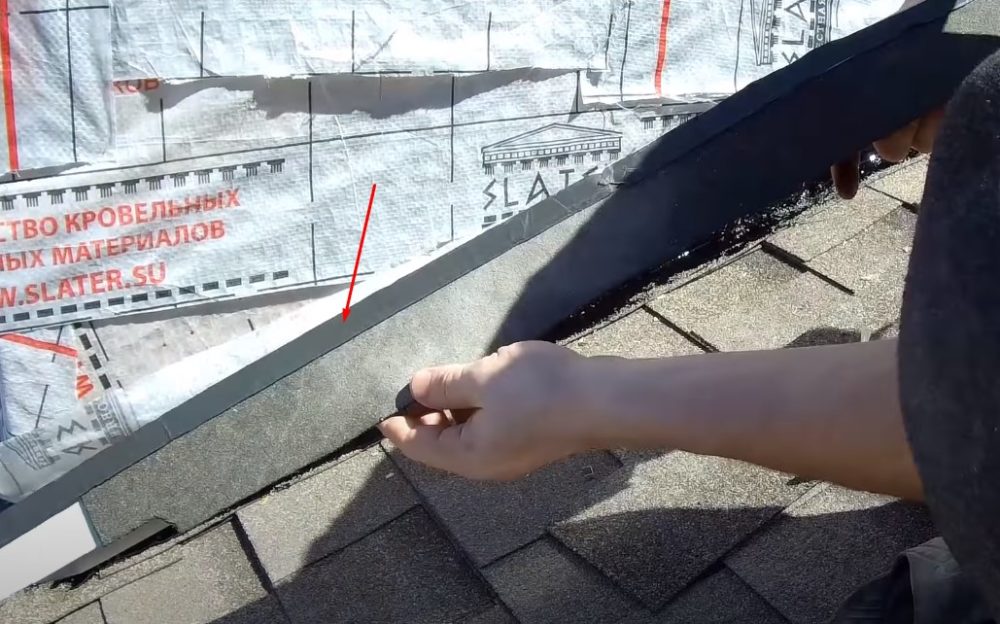

Фото Наклеенная битумная лента на загибе планки примыкания
Наклеенная битумная лента на загибе планки примыкания

Возьмите самоклеящуюся битумную ленту, отрежьте по длине доборного элемента. Наклейте на загиб планки примыкания, образующий паз под вставку полосы черепицы.

Приклейте доборный элемент на битумную мастику. Саморезами планки прикрутите только к стенкам короба, подвернув край пароизоляции.

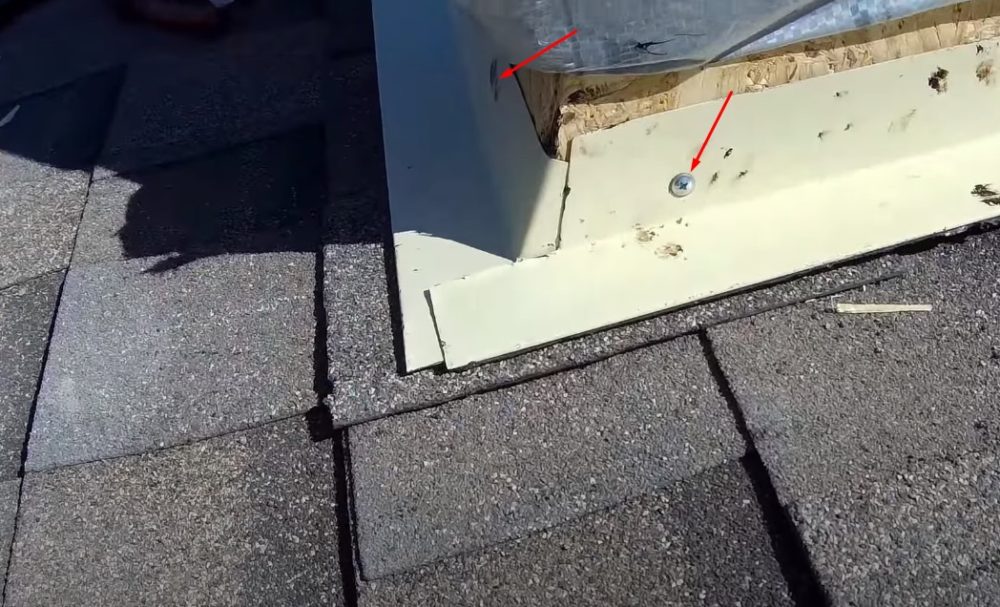

Фото Зафиксированные саморезами планки примыкания
Зафиксированные саморезами планки примыкания

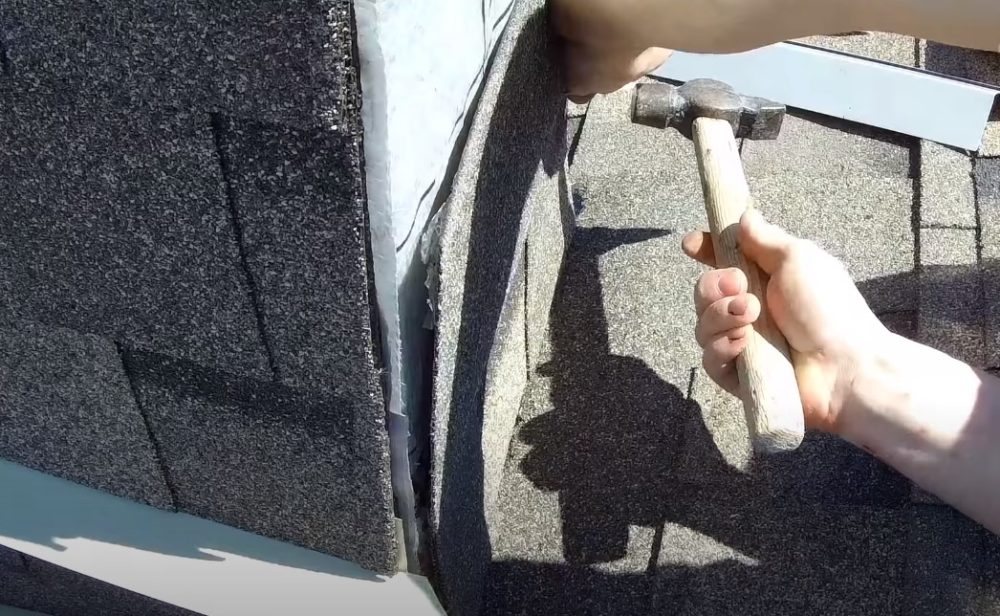

  1. Для обшивки короба используйте материал, который уложен на кровле. В данном случае, это гибкая черепица. Гонты прибивайте гвоздями к стенкам короба. Нижнюю часть пароизоляции и черепицы напустите на планки примыкания, обрежьте по плоскости крыши.

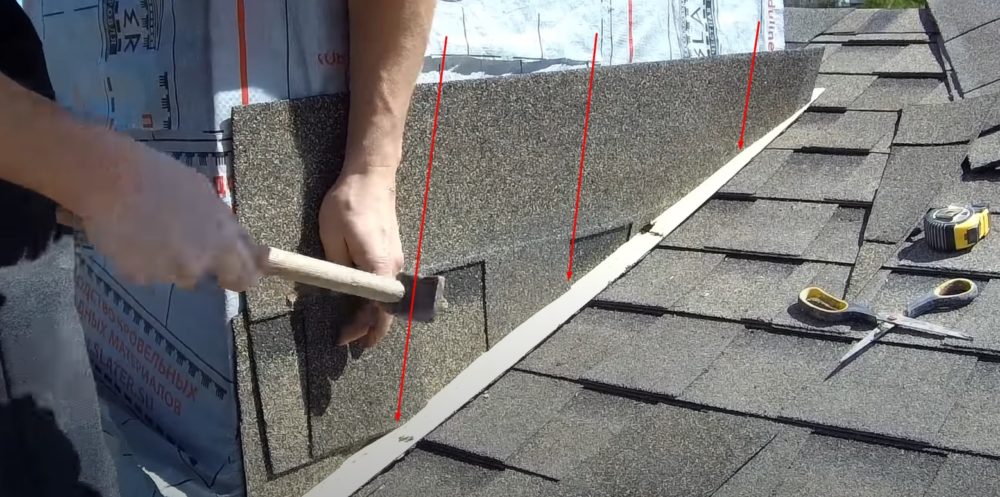

Фото Крепление первого и второго ряда черепицы с обрезанными краями в нижней части по плоскости крыши
Крепление первого и второго ряда черепицы с обрезанными краями в нижней части по плоскости крыши
  1. Примерно посередине короба закрепите саморезами второй ряд из планок примыкания, согнутых под углом 110о. Конструкция исполнит роль дополнительного козырька.

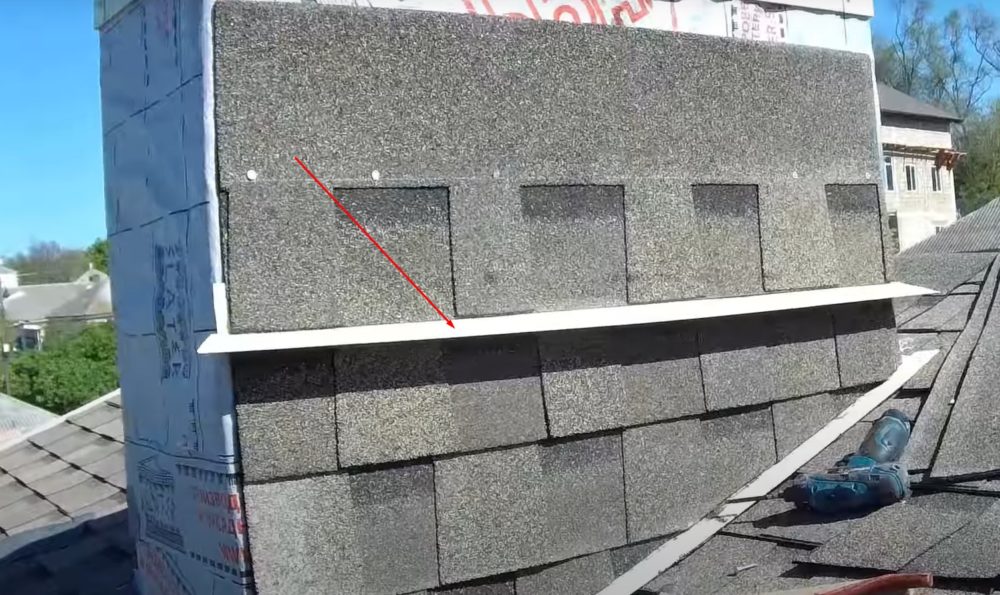

Фото Дополнительный козырек из планки примыкания
Дополнительный козырек из планки примыкания

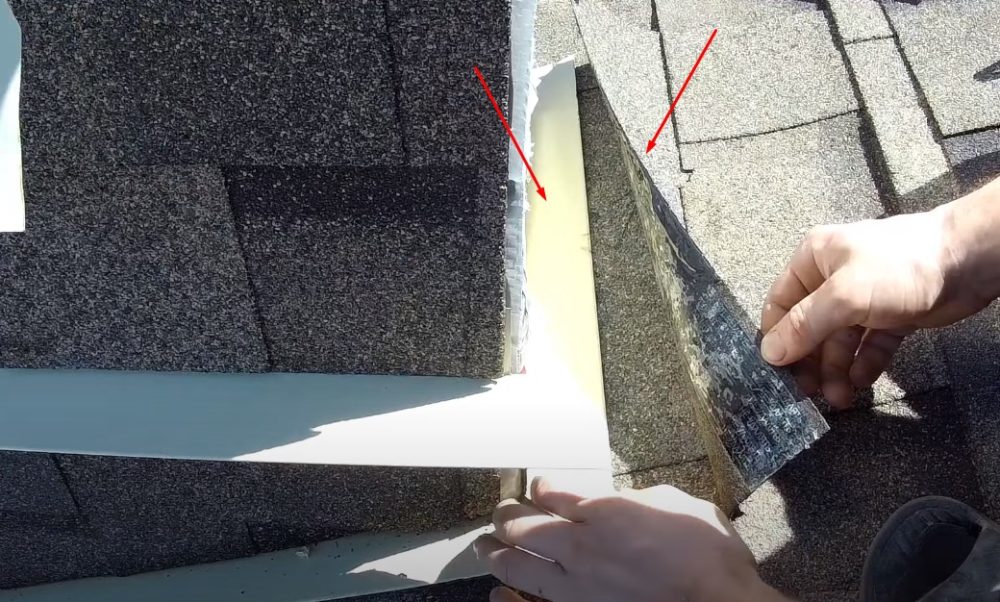

  1. Чтобы со стороны конька под нижнюю ответную планку не затекала вода, доборный элемент сверху дополнительно укройте полосой гибкой черепицы. Фрагмент приклейте на толстый слой битумной мастики. После герметизации стыка продолжайте обшивать гонтами четвертую плоскость короба со стороны конька крыши.

После обшивки короба углы закройте декоративными металлическими планками. Установите основной козырек на узел прохода через кровлю для защиты труб вентиляции от попадания осадков и мусора. Металлический колпак закрепите саморезами.

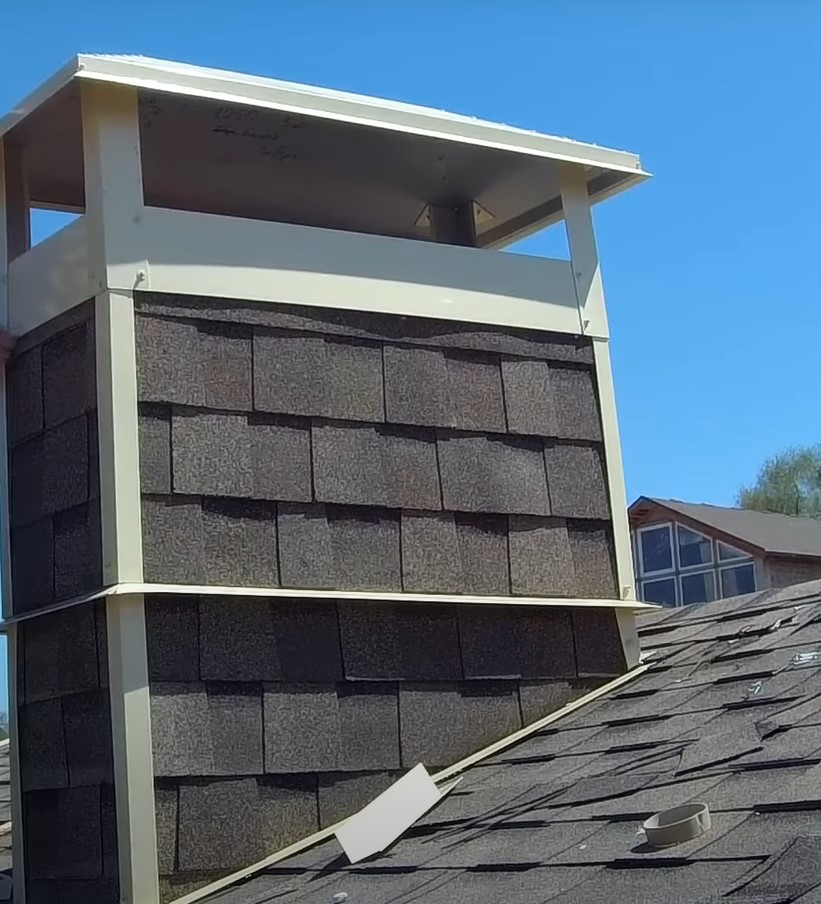

Фото Готовый узел прохода с основным и дополнительным козырьком
Готовый узел прохода с основным и дополнительным козырьком
Как обшить короб вентиляции на крыше [№32]

Монтаж прямоугольной проходки на кровлю из профнастила и металлочерепицы

На крыше из металлочерепицы и профнастила монтаж узла прохода прямоугольной формы выполняется по одному принципу. Проще использовать доборные элементы заводского изготовления. В зависимости от места установки, производство проходок бывает двух типов.

Как сделать выход для трубы на кровле
  1. Нижняя проходка устанавливается на крышу, кода выход вентиляции ближе расположен к карнизу. Элементы обшивки прямоугольной трубы вентиляции выполнены с загибами большой площади. Проходку врезают под профнастил или металлочерепицу.

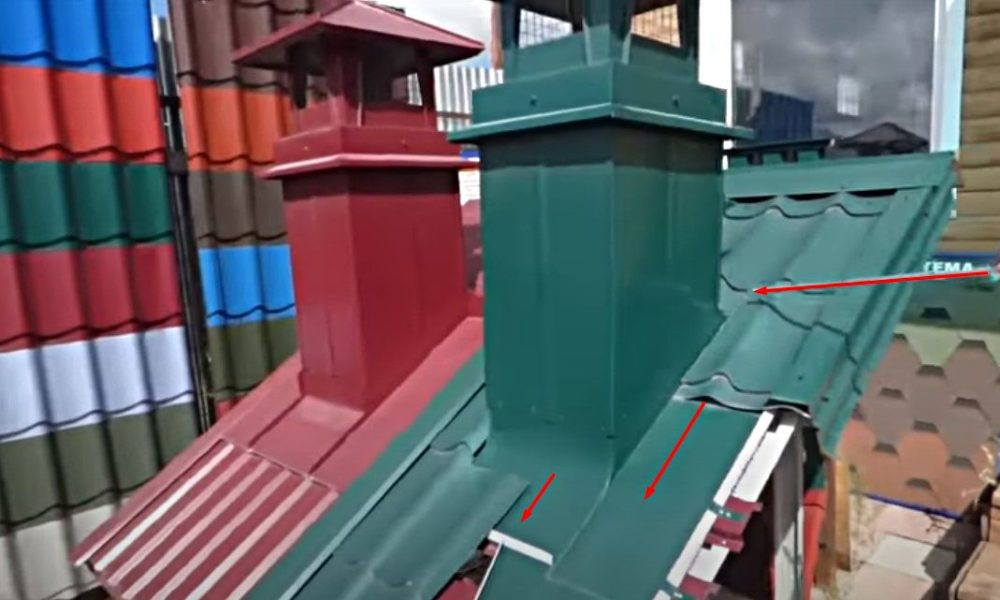

Фото Нижняя проходка со стоком воды под кровельным листом в лотки водоотведения
Нижняя проходка со стоком воды под кровельным листом в лотки водоотведения

Загиб нижнего элемента по скату крыши спускается до лотка системы водоотведения. Талая и дождевая вода, попадающая через зазоры под кровельные листы, отводится в дренаж.

  1. Верхняя проходка устанавливается на крышу, кода выход вентиляции ближе расположен к коньку. Короб с широкими загибами не врезают под профлист или металлочерепицу, а крепят сверху кровельного покрытия. С двух боковых и нижней загнутой полки вода стекает по поверхности основной кровли в лотки системы водоотведения.

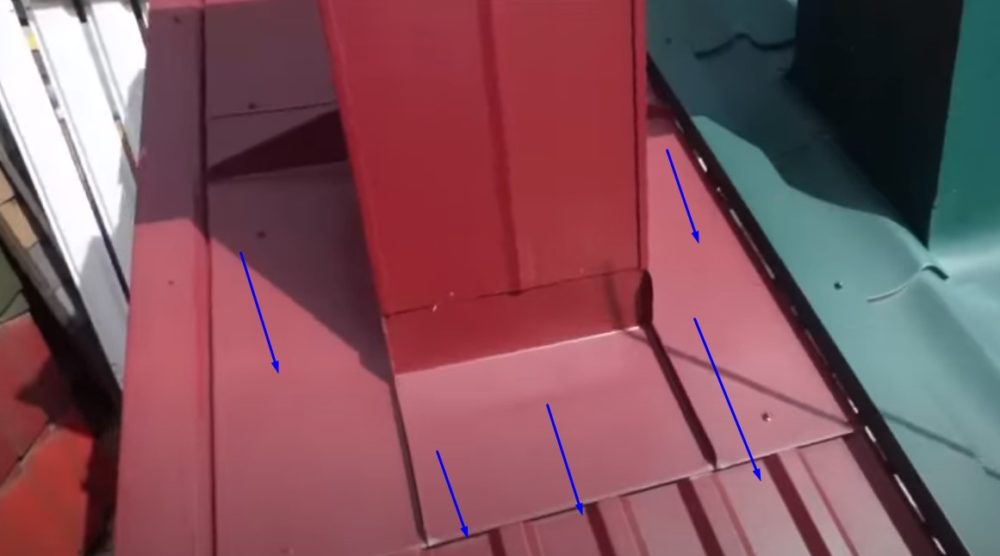

Фото Закрепленная поверх профлиста верхняя проходка с заходом верхнего загиба под конек
Закрепленная поверх профлиста верхняя проходка с заходом верхнего загиба под конек

Верхний загиб короба заводят под коньковую планку. Вода с конька стекает через верхнюю, переливаясь на боковые и нижнюю полку. Если длины верхнего загиба не хватает завести под коньковую планку, элемент наращивают ровным листом металлопроката под цвет крыши.

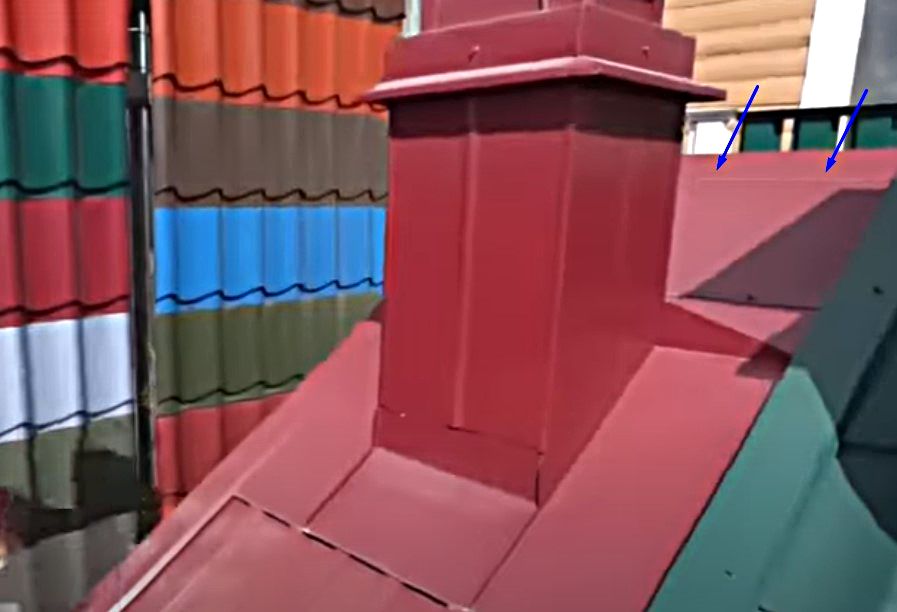

Фото Заведенный под конек верхний загиб проходки
Заведенный под конек верхний загиб проходки

При самостоятельном изготовлении прямоугольный узел прохода трубы вентиляции кровельщики делают из планок примыкания.

Обход дымоходной трубы своими руками.
  1. По периметру прямоугольной трубы поверх металлочерепицы или профнастила уложите планки примыкания. Нанесите разметку мест вальцовки стыков. Отрезанную требуемой длины планку со стороны конькового прогона временно закрепите двумя саморезами к обрешетке крыши.

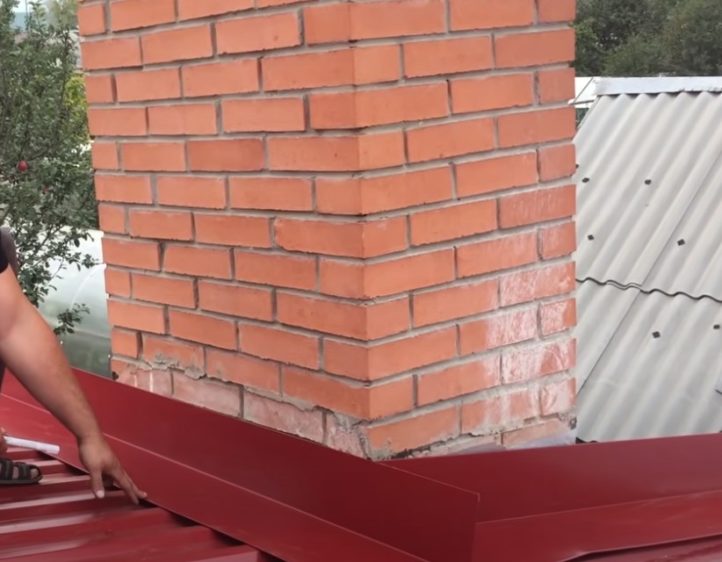

Фото Разметка уложенных по периметру трубы планок примыкания
Разметка уложенных по периметру трубы планок примыкания

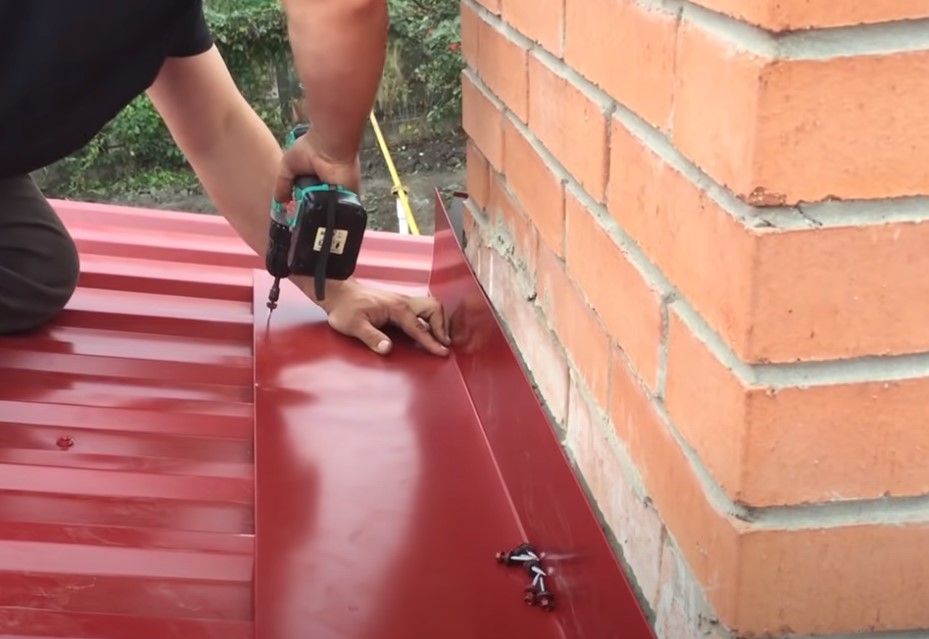

Фото Крепление планки примыкания к трубе со стороны конькового прогона
Крепление планки примыкания к трубе со стороны конькового прогона
  1. К вертикальной полке закрепленного доборного элемента приложите боковые планки примыкания. Замерьте в верхней части зазор неплотного примыкания полос, образовавшийся из-за уклона ската. В данном примере он составил 15 мм.

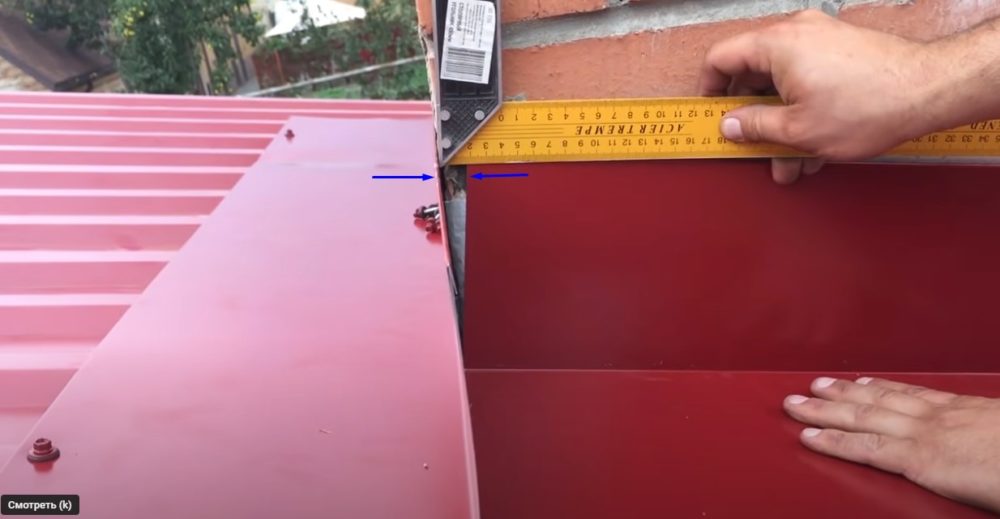

Фото Зазор между верхними полками планок примыкания
Зазор между верхними полками планок примыкания

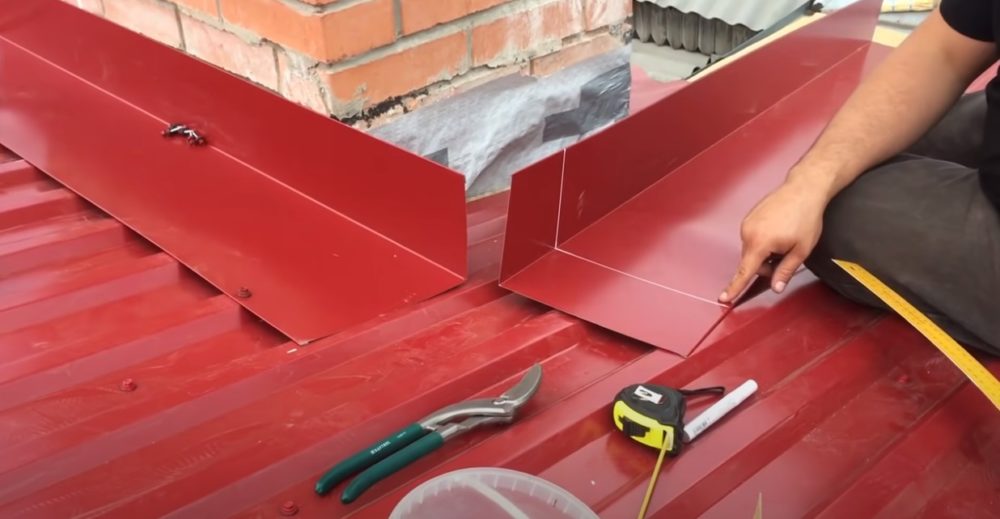

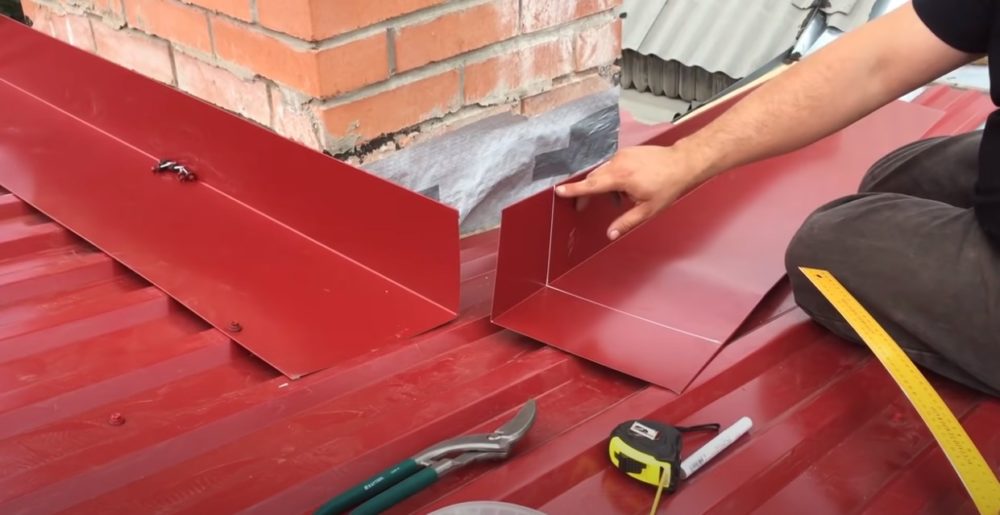

  1. Чтобы создать герметичные углы в местах вальцовки, на конце полос примыкания нанесите разметку для сгибов. В данном примере на нижней полке линия от края проходит на расстоянии 150 мм.

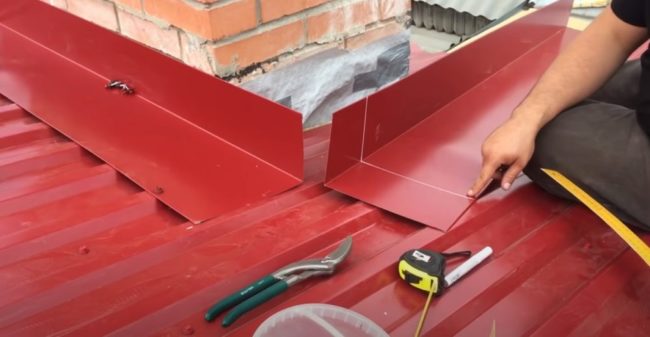

В верхней части вертикальной полки отступ от края выдержан с учетом вычета размера замеренного ранее зазора, и составляет 135 мм.

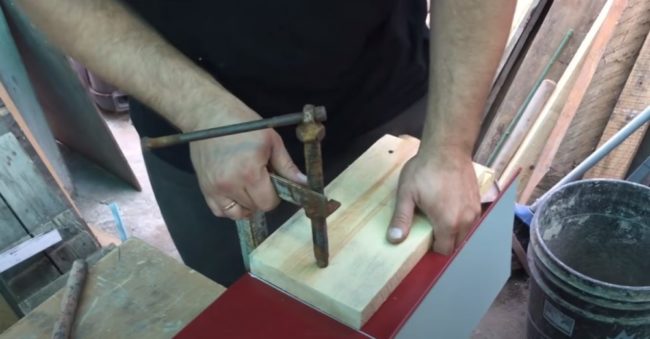

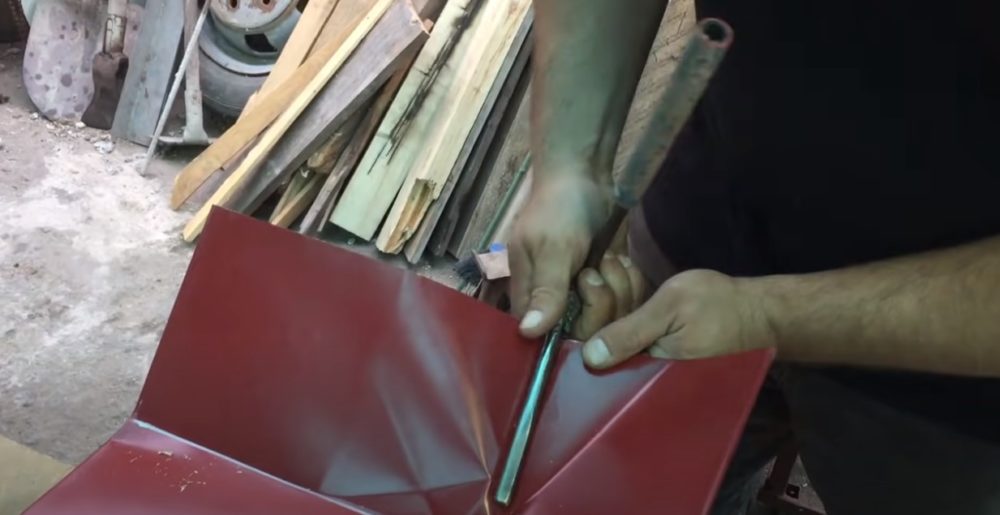

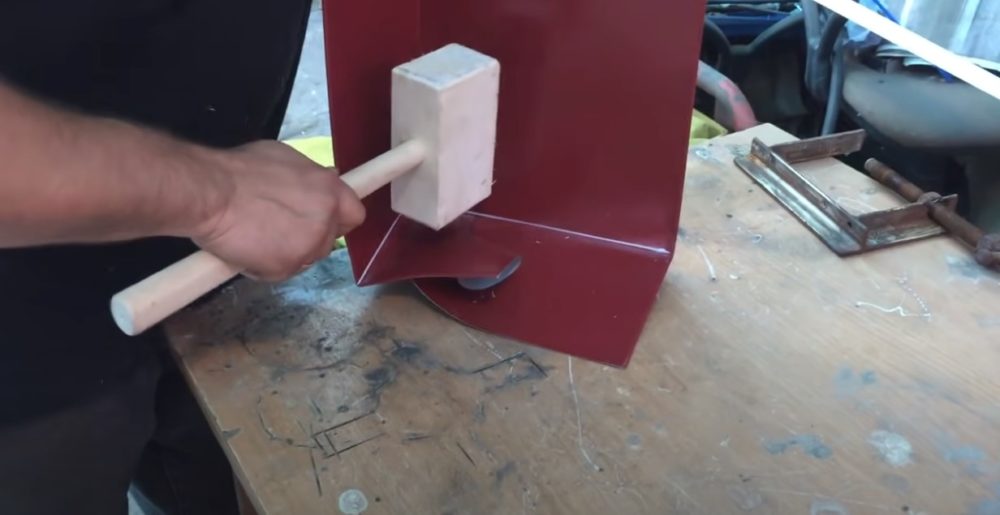

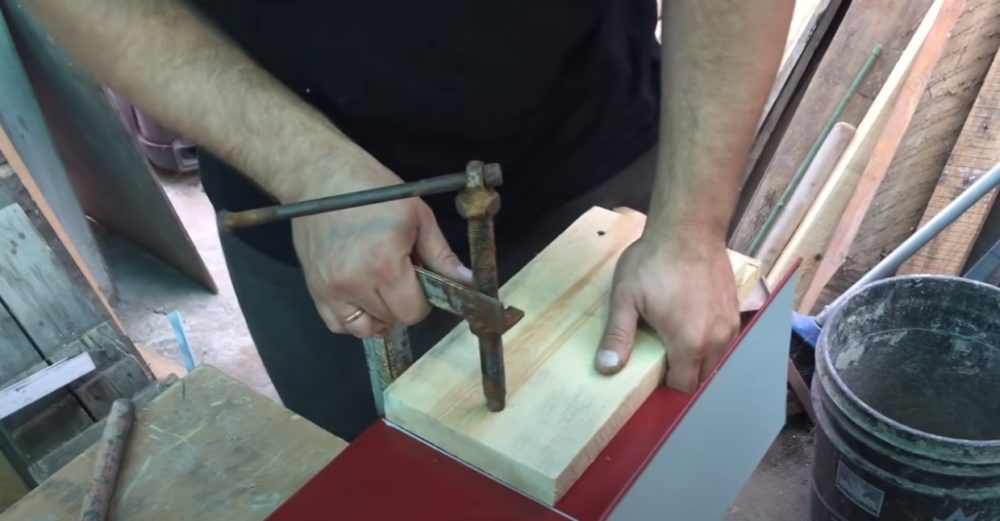

  1. По линиям разметки уложите 2 куска отпиленных досок, зажмите струбциной. По разметке выполните неполный сгиб полки. Снимите доски со струбциной. При помощи киянки и гибочного инструмента «цапли» сформируйте глухой угол без разрезов металла.
  1. На получившейся полке угла нанесите наискось разметочную линию. Отрежьте кусок металла для образования участка под вальцовку с ответной планкой, уложенной со стороны конька крыши.

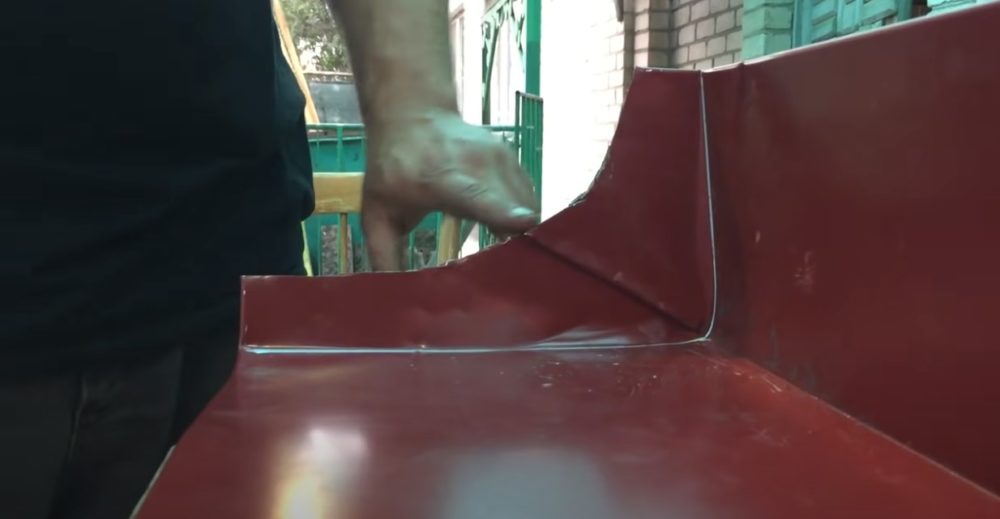

Фото Вырезка на полке угла под вальцовку
Вырезка на полке угла под вальцовку
  1. Уложите на крыше боковые ответные планки. Сформированный угол с вырезом прислоните вплотную к вертикальной полке доборного элемента, временно закрепленного саморезами возле трубы со стороны конька. Нанесите разметку выше выреза примерно 15 мм для создания кромки вальцовки.
Фото Подготовка стыка ответных планок к вальцовке

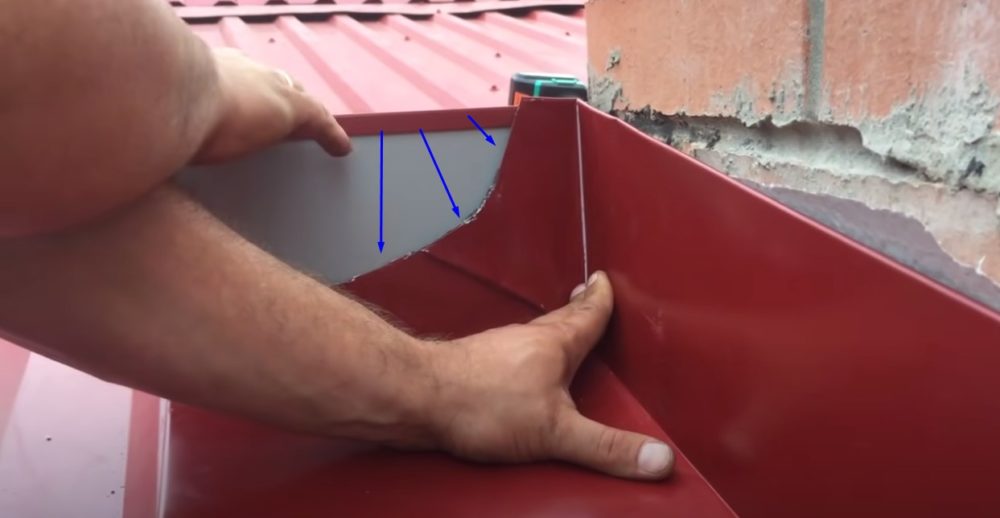

Подготовка стыка ответных планок к вальцовке
  1. Снимите временно закрепленную ответную планку со стороны конька. Отрежьте ножницами по металлу куски, где нанесли разметку. Установите планку на место. Выполните вальцовку стыков, используя пассатижи для загиба краев кромки.

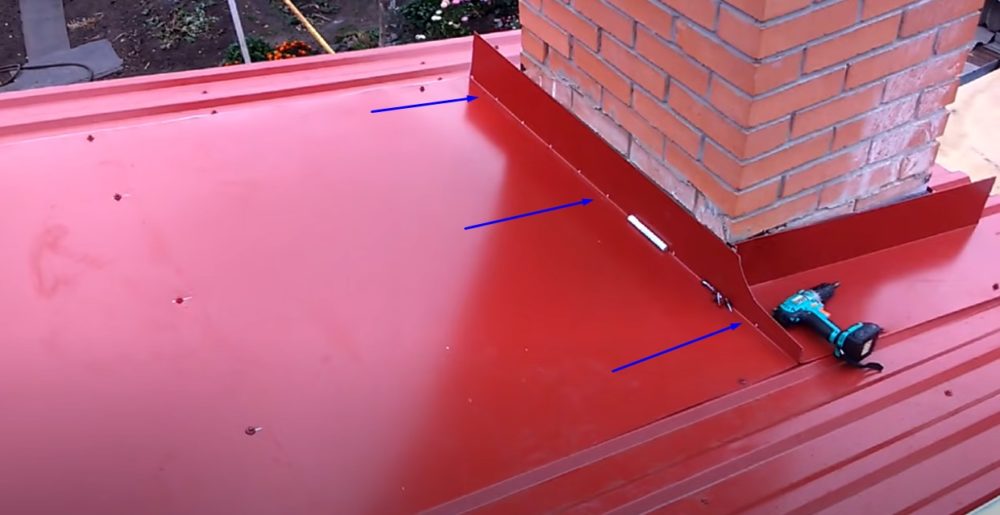

Фото Примыкание ровного кровельного листа к ответной планке
Примыкание ровного кровельного листа к ответной планке

Чтобы под ответную планку со стороны конька не затекала вода, поверх нижней полки уложите ровный лист кровельного металлопроката. Противоположный конец листа заведите под коньковую планку или ендову, что зависит от конфигурации крыши.

Фото Заведенный под ендову край ровного кровельного листа со стороны конькового прогона крыши

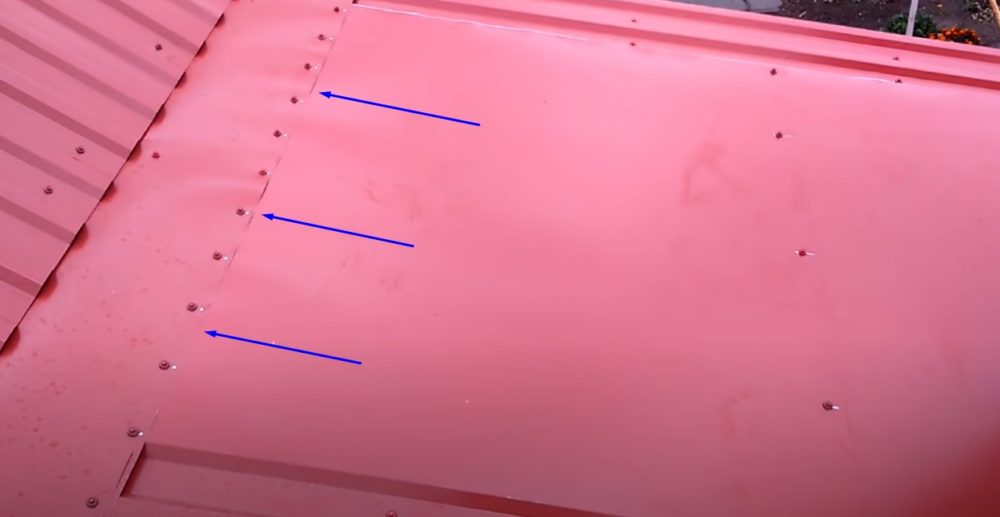

Заведенный под ендову край ровного кровельного листа со стороны конькового прогона крыши
  1. Со стороны карниза четвертую ответную планку сделайте по принципу создания доборного элемента, закрепленного на противоположной стороне трубы. Отличие лишь в том, что по обоим краям придется выгибать глухие углы, а кромку вальцовки загибать на вырезы боковых ответных планок.

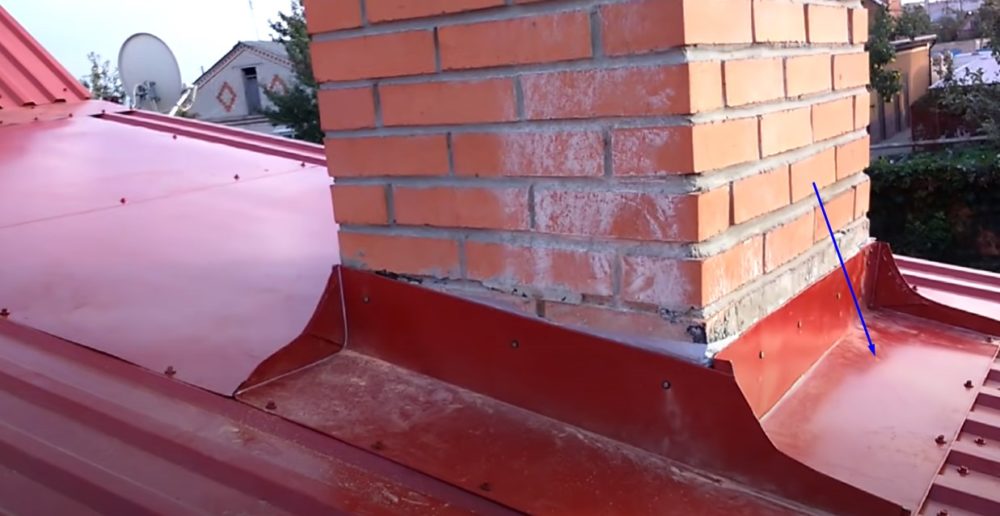

Фото Ответная планка со стороны карниза
Ответная планка со стороны карниза

После монтажа ответных планок проверьте герметичность проходного узла вентиляции. Из шланга лейте воду с верхнего ската крыши. Потоки должны обходить трубу, стекая по ответным планкам.

После успешных испытаний приступайте к облицовке кирпичной кладки. Трубу обшейте металлопрокатом под цвет кровельного покрытия, установите козырек.

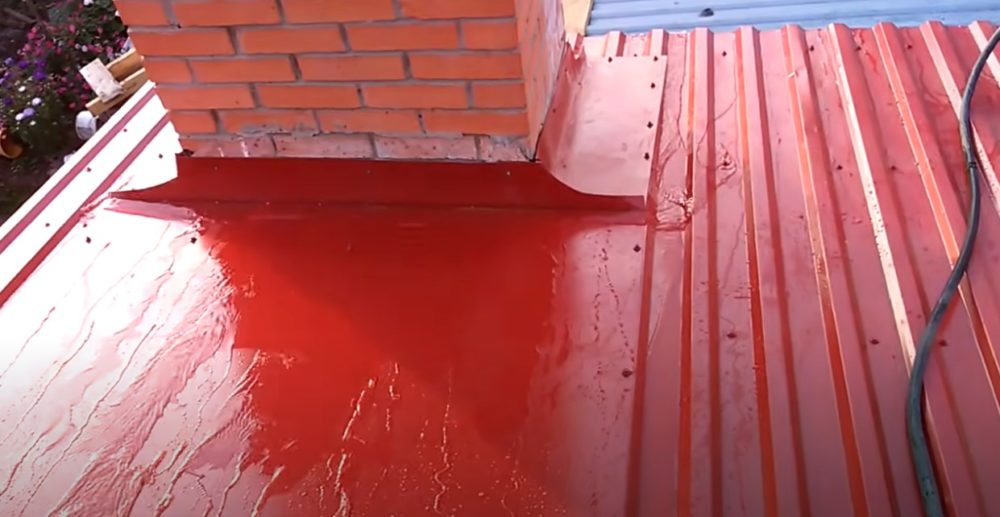

Фото Испытание крыши с проходкой поливанием воды из шланга
Испытание крыши с проходкой поливанием воды из шланга

Нюансы установки проходок на крышах разного типа

1
Кровельный проходной узел на мягкой и жесткой кровле монтируют примерно по одному и тому же принципу. Отличия будут только в очередности. Для крыши из профнастила, металлочерепицы и других негибких материалов проходку начинают обустраивать до укладки кровельных листов.
2
Если предусмотрено использование битумной черепицы или наплавляемого рулонного покрытия «Технониколь», сначала укладывают на сплошную обрешетку подкладочный ковер. Дальнейшую очередность действий определяют по сложности конструкции крыши.
3
Готовые проходки заводского изготовления несложно установить на эксплуатируемую мягкую и жесткую крышу. Узел укомплектован шаблоном, по которому вырезаете в кровельном пироге сквозное отверстие. По кромке наносите герметик, приклеиваете уплотнительное кольцо.

Поверх уплотнителя ставите основание проходки. Фланец прикручиваете саморезами. Во время затяжки монтажный элемент с уплотнителем плотно прижимается к ровной поверхности мягкой кровли. Когда фланец прикручиваете на профнастил или металлочерепицу, гибкие боковые полки принимают форму волны кровельного материала.

После монтажа основания ставите трубу с дефлектором. Со стороны чердака гофрой соединяете с общедомовым стояком вентиляции.

Края прорезанной теплоизоляции и пароизоляции в проходном отверстии кровельного пирога скотчем приматываете к воздуховоду.

Производители выпускают проходки вентиляции под дизайн кровельного покрытия с определенным диаметром воздуховода. Универсальные узлы рассчитаны для монтажа на любой вид кровли.

Проходное основание выполнено резиновым колпаком пирамидальной формы. Срезая нужную часть эластичной пирамиды, подгоняете отверстие под требуемый диаметр воздуховода.

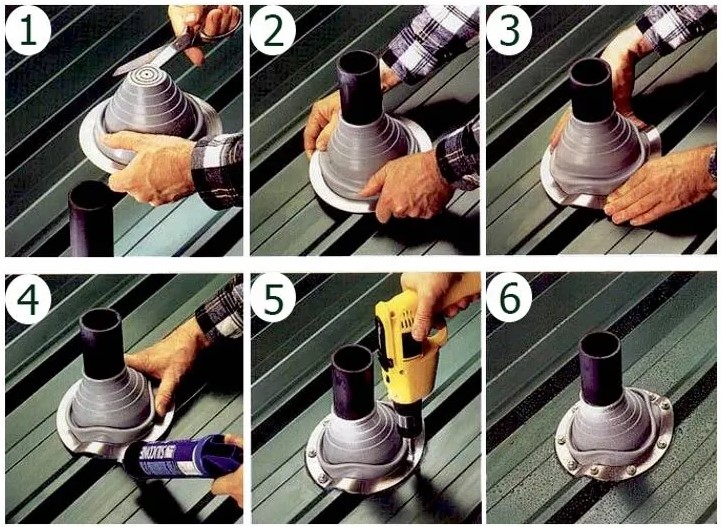

Фото Этапы установки узла прохода заводского изготовления
Этапы установки узла прохода заводского изготовления

Сэндвич трубу часто используют для вывода вентиляции и дымохода на улицу. Конструкция воздуховода выполнена с внутренним каналом. Пространство образуется между стенками внутренней и внешней трубы. Канал заполнен теплоизоляцией.

Утеплитель не только предотвращает образование конденсата, но и не дает наружным стенкам прогреваться отводящимися продуктами сгорания с котла. Холодный узел прохода дымохода и вентиляции из сэндвич трубы можете обустроить универсальной эластичной проходкой заводского изготовления.

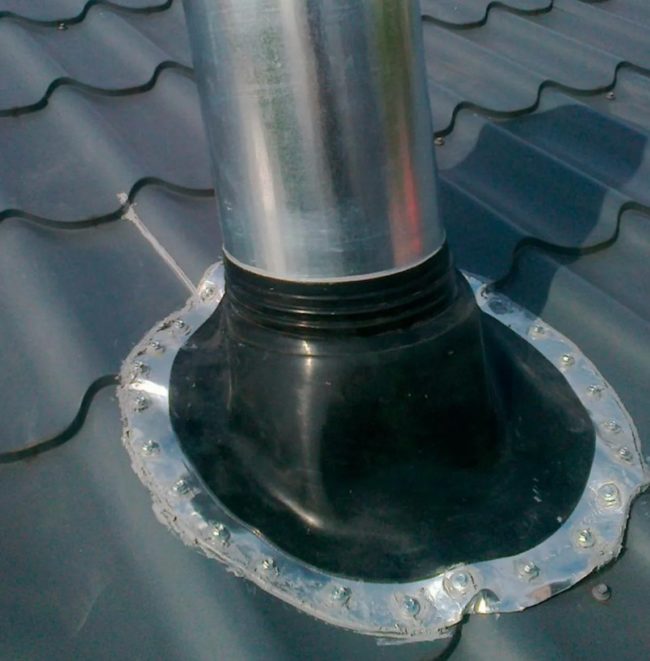

Фото Узел прохода из сэндвич трубы
Узел прохода из сэндвич трубы

Вывод вентиляции на крыше с бетонным перекрытием обустраивают круглой проходкой заводского изготовления. Отверстия предусматривают на стадии проектировки здания.

Чтобы воздуховод вентиляции не контактировал с бетоном, используют пластиковые втулки. Детали вставляют внутрь подготовленных отверстий. Стыки выведенного на улицу воздуховода герметизируют насаживанием защитного колпака.

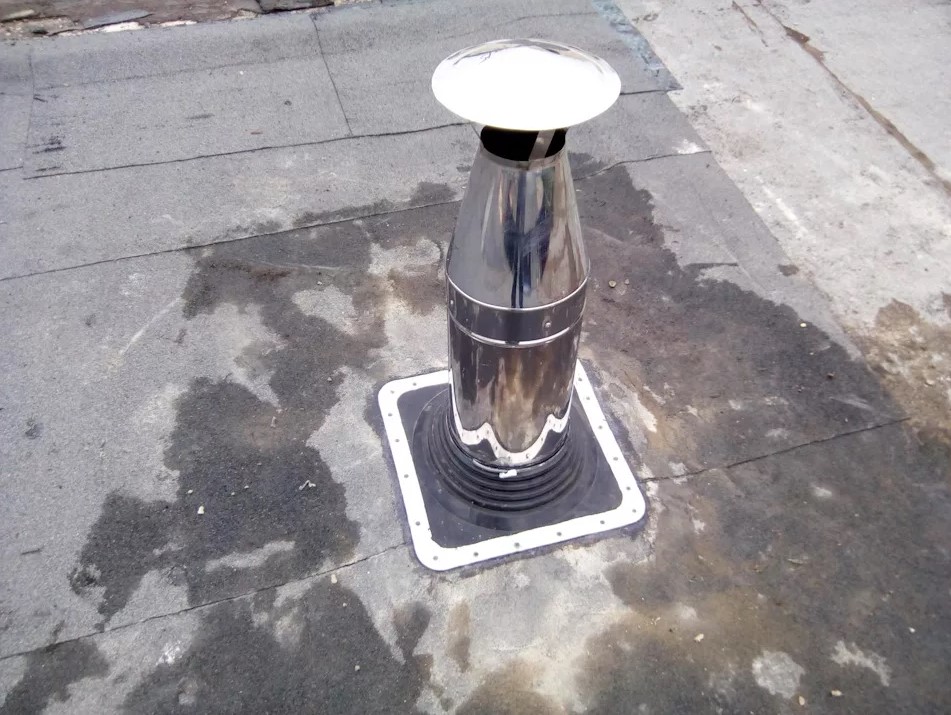

Фото Проходной узел с трубой на бетонной крыше
Проходной узел с трубой на бетонной крыше

На плоской бетонной крыше вывод вентиляции может быть обустроен круглой или квадратной проходкой, установленной на железобетонный стакан.

В устройстве металлического проходного узла предусмотрена широкая монтажная шайба, связанная с приваренным патрубком ребрами жесткости – косынками. Опорный узел прохода стакана крепят к плите перекрытия на этапе строительства здания.

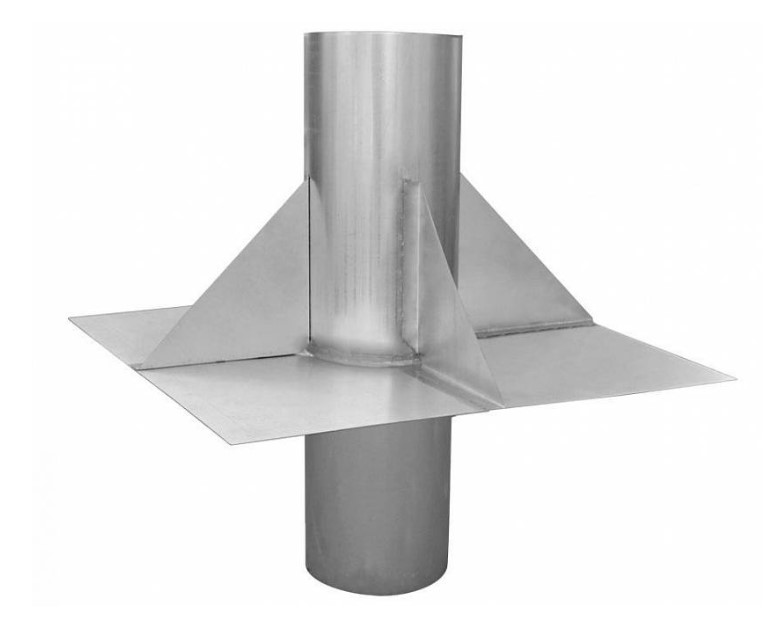

Фото Устанавливаемый на железобетонный стакан круглый узел прохода
Устанавливаемый на железобетонный стакан круглый узел прохода

Рекомендации по монтажу и эксплуатации проходок

Проходные узлы устанавливают для вентиляции и дымохода. Из вентиляционной системы отводится воздух невысокой температуры, что безопасно для кровельного пирога и эластичного основания проходки.

Фото Вывод общедомовой и подкровельной вентиляции

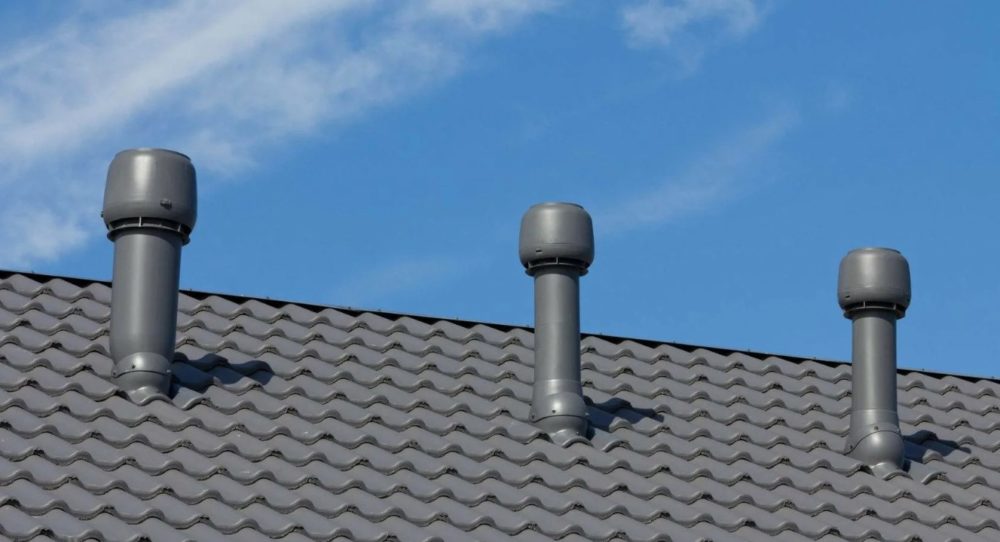

Вывод общедомовой и подкровельной вентиляции

У дымохода, сделанного не из сэндвич трубы, стенки способны раскаляться от высокой температуры отводящихся продуктов сгорания. Между дымоходным каналом и кровельным пирогом по правилам позаробезопасности необходимо создать пояс из негорючих материалов. Саму трубу чаще делают прямоугольной формы, а проходку на крыше создают планками примыкания.

Фото Схема вывода дымохода

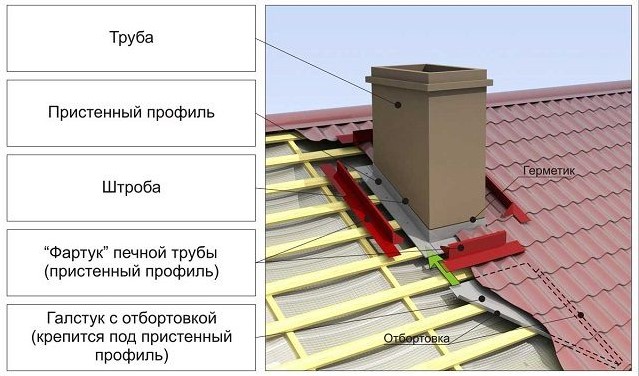

Схема вывода дымохода

Рекомендации по монтажу проходок:

  1. Трубы устанавливайте вертикально без наклона. Наличие изгибов, поворотов, зауженных участков создает препятствие для перемещения воздуха.
  2. Для каждого вытяжного канала ставьте отдельную проходку. Старайтесь не соединять вентиляционные стояки тройниками для подключения к одному воздуховоду с узлом прохода.
  3. Для лучшей тяги старайтесь вытяжные трубы выводить ближе к коньку крыши.

Основная рекомендация по эксплуатации и уходу за проходкой – регулярный осмотр состояния узла минимум раз в год. Техническое обслуживание удобнее проводить в теплое время года. Проверяйте плотность прижатия фланца саморезами к кровельному покрытию.

Если обнаружили щели, течь, ослабленные от температурных расширений метизы, демонтируйте и повторно установите узел с обработкой стыков герметиком. Поврежденные детали замените. Чтобы крыша в месте вывода вентиляции не дала течь, изначально покупайте фирменные проходки.

Ответы на часто задаваемые вопросы

Где на крыше выводить вентиляцию?

Вентиляцию лучше выводить ближе к коньковому прогону для улучшения тяги.

Что такое кровельная проходка?

Под проходкой подразумевается фасонный элемент, обеспечивающий герметичный стык между кровлей и выходящей на улицу вытяжной трубой через сквозное отверстие крыши.

Видео материалы

Как сделать проход вентиляции сквозь кровлю??? Инструкция. "Строй и Живи". Иркутск.
В статье использованы источники:
  • Богословский В.Н., Новожилов В.И. и др. «Отопление и вентиляция» Учебник для вузов в 2-х частях. — М.: Стройиздат, 1976 год
  • Калмаков А.А., Романова С.С., Щелкунов С.А. "Автоматика и автоматизация систем вентиляции" Стройиздат, Москва 1986 год.
  • СП №7.13130.2009 "Проектирования вентиляционных систем"
  • ГОСТ 30494-2011 "Коэффициенты эффективности систем воздухораспределения и вентиляции"
  • ГОСТ-15150
  • СНиП №41-01-2003
Поделиться

Статью проверил эксперт - действующий мастер по ремонту тепло-сетевого оборудования ТЭЦ. С любой техникой на "Ты". Смотрите подробную информацию о специалисте.

Оцените автора
( 1 оценка, среднее 5 из 5 )
Сделай сам!
Добавить комментарий
