Вентилируемый фасад для частного дома: виды, технологии и монтаж

Независимо от используемых материалов, вентилируемый фасад для частного дома состоит из пяти конструктивных узлов. К стене закреплен каркас из металлического профиля. Между направляющими элементами уложена теплоизоляция. Для отведения пара из помещения и ветрозащиты утеплителя закреплена мембрана.

Наружный слой выполнен из панелей, керамогранита, композитных или других отделочных материалов. Между декоративной облицовкой и теплоизоляционным слоем выдержан вентиляционный зазор, защищающий стену от излишней влаги и скачков температуры.

Чтобы самостоятельно обустроить вентфасад для частного дома, составьте проект со схемой расположения элементов каркаса. Под характеристики здания и местный климат подберите материалы, закрепите на стене с соблюдением технологии монтажа. Подробнее об обустройстве, назначении, разновидностях и работе вентилируемого фасада поговорим в статье.

Назначение и устройство навесного фасада

Вентилируемый навесной фасад в частном доме исполняет 2 важные функции – уменьшает теплопотери здания, защищает стену от разрушения негативными природными факторами. Третье предназначение конструкции относится к эстетике. Облицовка придает зданию завершенный вид и стилистический образ.

Независимо от применяемых для монтажа материалов, конструкция фасадной системы состоит из 5 узлов.

Каркас из оцинкованного профиля
Утеплительный слой из базальтовой ваты
Закрытый мембраной утеплитель
Вентиляционный зазор под облицовкой
Облицовка клинкерными панелями
  1. Каркас. Конструкцию собирают из алюминиевых или оцинкованных профилей, крепят к стене металлическими подвесами. На обрешетке силового каркаса удерживается наружная облицовка. Выставленные по уровню в одной плоскости профили помогают идеально выровнять стены, придать зданию правильную геометрию.

Преимущество оцинкованного каркаса в доступной стоимости. К недостаткам относят склонность к коррозии на участках с поврежденным цинковым слоем. Плюсом алюминиевого профиля считается долговечность, стойкость к коррозии. К минусам относят высокую стоимость.

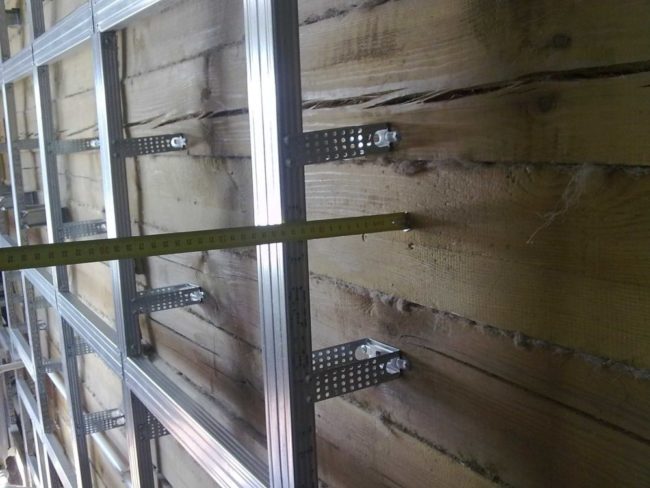

Фото Каркас из оцинкованного профиля

  1. Теплоизоляция. Утепляющий материал снижает теплопотели частного дома, исполняет функции звукоизоляции. Теплоизоляция защищает стены от разрушения температурными перепадами и парами влаги. Для утепления частной жилой постройки принято использовать плиты базальтовой ваты или экструдированный пенополистирол.

Выбор типа теплоизоляции определяется характеристиками материала стен дома. На фасад каждую плиту крепят клей-пеной и 5 пластиковыми дюбелями-зонтиками с широкой шляпкой.

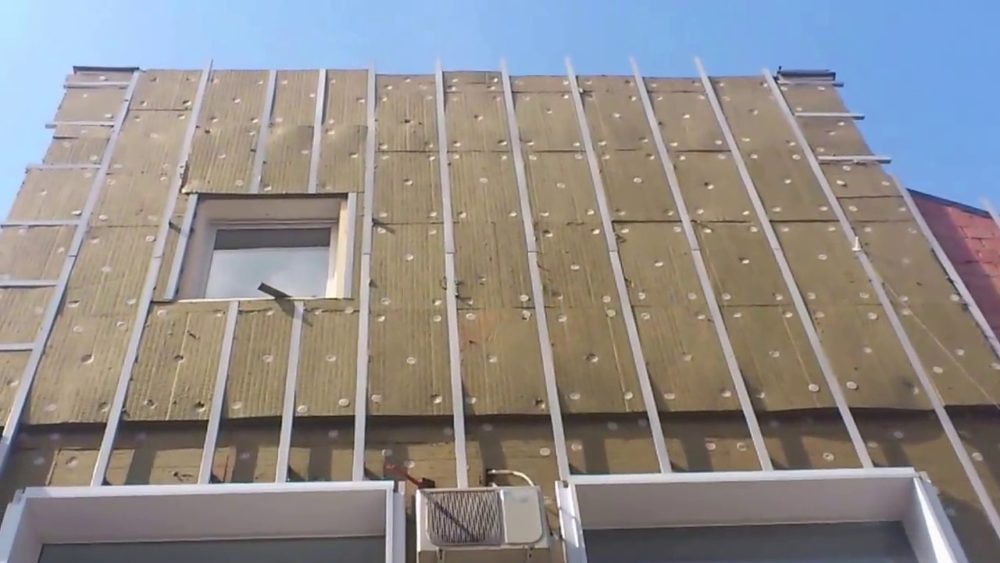

Фото Утеплитель из базальтовой ваты между элементами обрешетки

  1. Мембрана. Паропроницаемое полотно служит ветрозащитой для утеплителя. Со стороны улицы через вентилируемый канал не пропускает влагу до теплоизоляции. Мембрана обладает односторонней пропускной способностью. Со стороны стен здания с утеплителем полотно помогает отводить пары влаги.

Парапроницаемая мембрана актуальна для рыхлой теплоизоляции плотностью меньше 90 кг/м3, например – базальтовой ваты. Экструдированный пенополистирол обладает нулевой паропроницаемостью. Дополнительно закрывать плиты пеноплэкса мембраной бесполезно и экономически не оправдано.

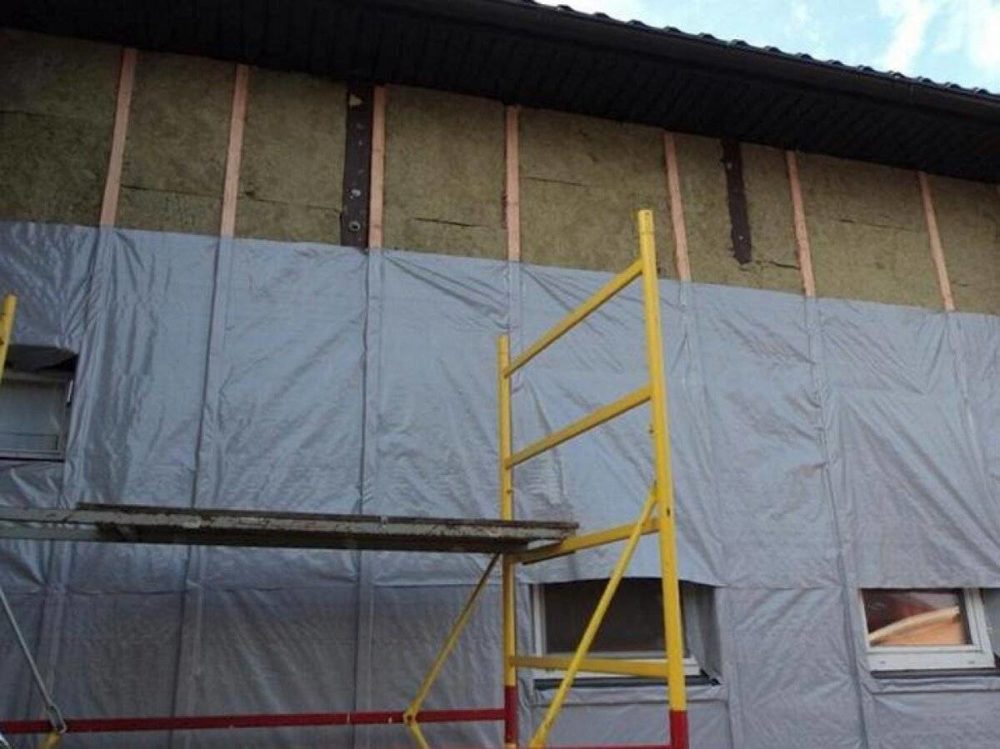

Фото Закрытый мембраной утеплитель

  1. Вентиляционный зазор. Свободное пространство оставляют между утепляющим слоем и наружной облицовкой. Средний размер зазора составляет 2-5 см. Точные параметры рассчитывают инженеры с учетом коэффициента теплового обмена дома, температурных перепадов и скоростей перемещения воздушных потоков. Через вентиляционный зазор в атмосферу отводятся пары влаги.

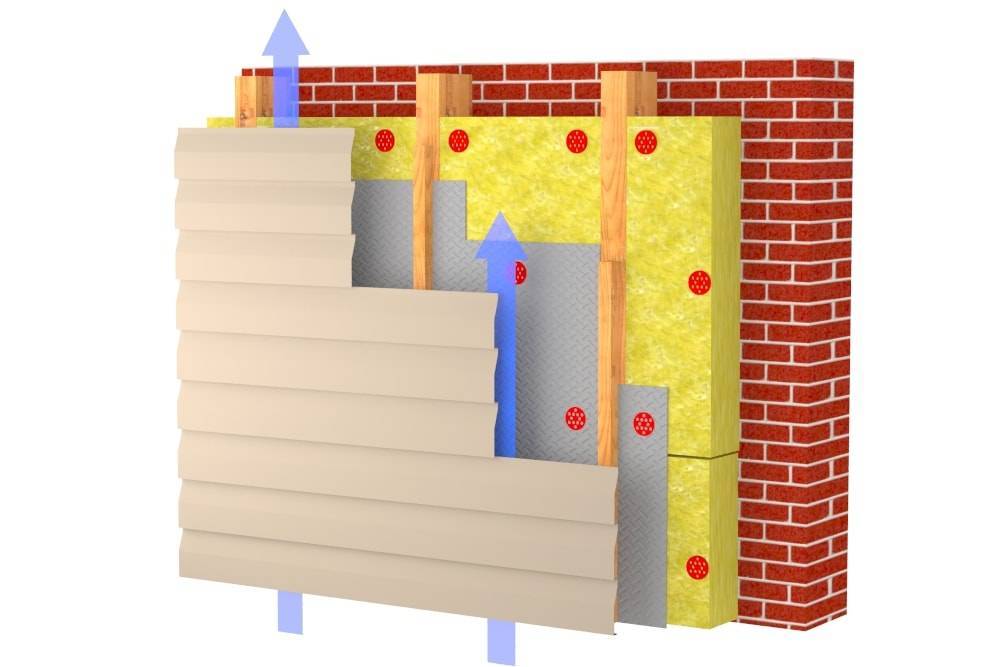

Фото Вентиляционный зазор под облицовкой фасада

  1. Наружная облицовка. Владельцу частного дома предоставляется выбор вариантов вентилируемого фасада по материалу и декоративному оформлению. Наружная отделка представляет собой панели из пластика, металла, камня и других компонентов. Облицовка бывает гладкой, рельефной, с имитацией дерева, камня, плитки.

Производители стараются разнообразить цветовую гамму. Выбранные владельцем частного дома определенного производителя и типа панели для вентилируемого фасада могут быть закреплены на фирменные комплектующие. К примеру, монтаж керамогранита невозможен на крепежи для винилового сайдинга. Комплектующие нужно покупать вместе с облицовкой одного производителя.

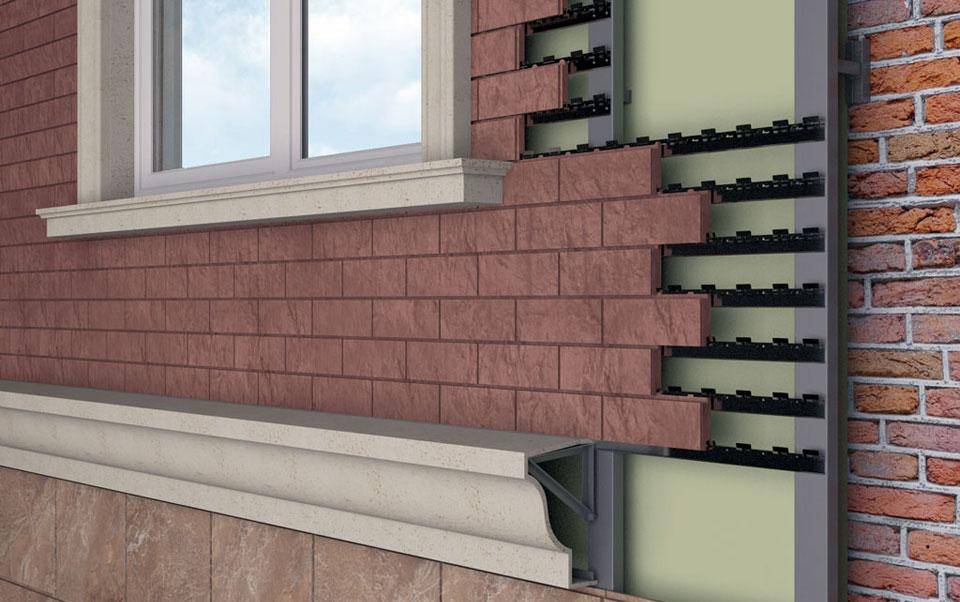

Фото Облицовка клинкерными панелями

Используемые материалы для навесных подконструкций должны соответствовать ГОСТ Р 58154-2018. Кроме металлических профилей, силовой каркас собирают из бруса. Технология актуальна при утеплении вентилируемым фасадом частного деревянного дома.

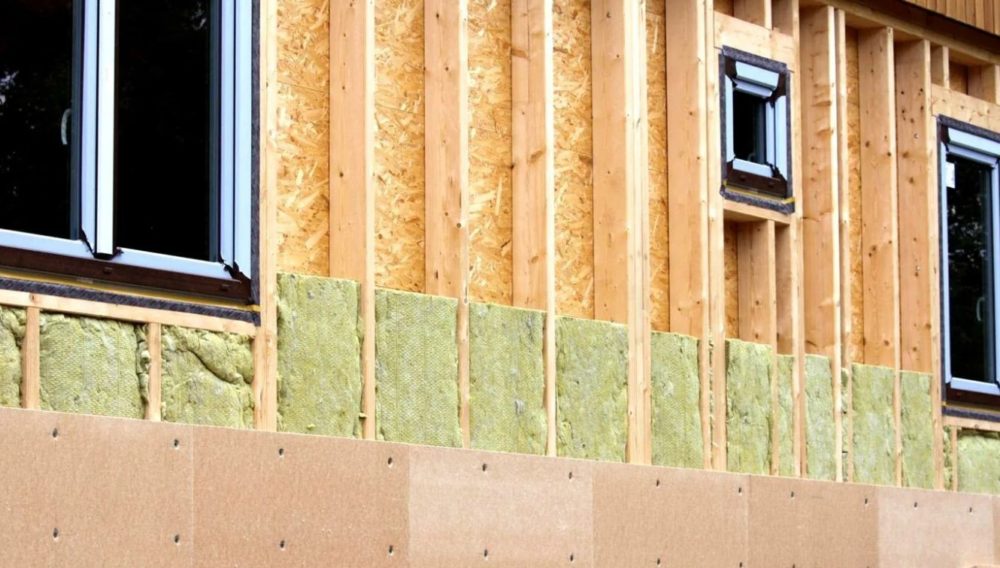

Фото Деревянная обрешетка каркасного дома для утепления базальтовыми плитами
Утепление фасада деревянного домаДеревянная обрешетка каркасного дома для утепления базальтовыми плитами

Технология обустройства вентилируемого фасада определяется конструктивными особенностями архитектурного сооружения. Частные дома на высоком фундаменте облицовывают до уровня цоколя.

Вариант характерен для старых построек и новых сооружений, где коробку здания по проекту нужно расположить с возвышением по уровню над землей. Стыки между облицовками стен и цоколя разделяют отливами, под которыми оставлен зазор для прохождения воздуха.

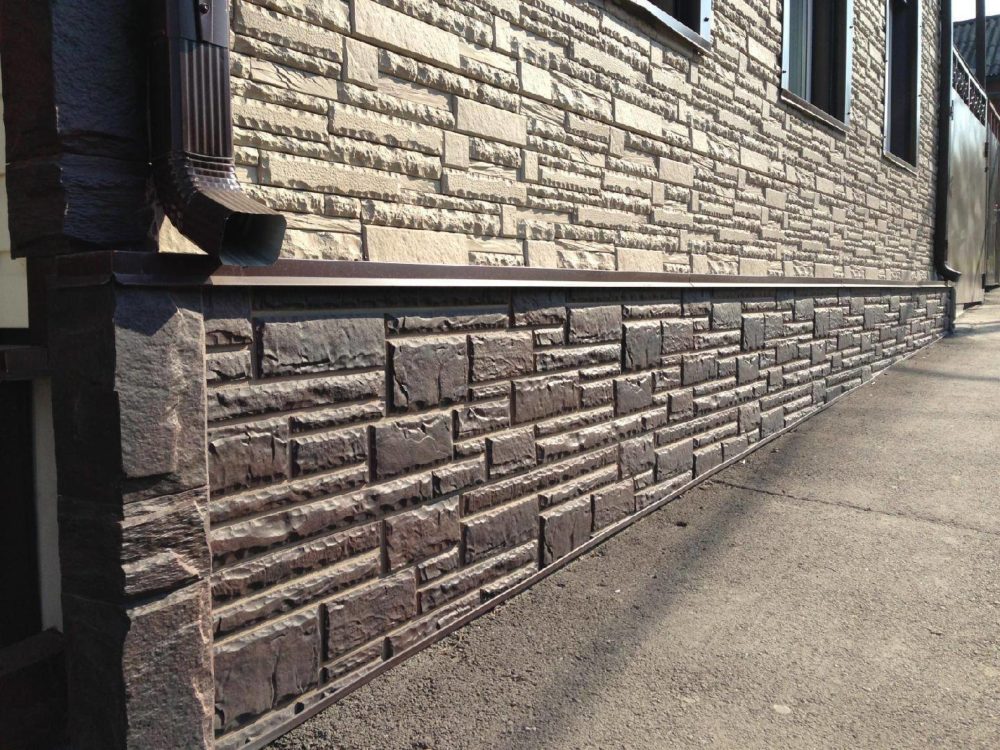

Фото Навесной фасад до уровня облицовки высокого цоколя
Навесной фасад до уровня облицовки высокого цоколя

Современные коттеджи чаще проектируют на низком фундаменте без выступающего цоколя. Облицовка вентилируемого фасада обустраивается до уровня земли, но не вплотную. Между торцом нижней части облицовки и уровнем отмостки фундамента оставляют зазор 3-4 см для прохождения воздуха.

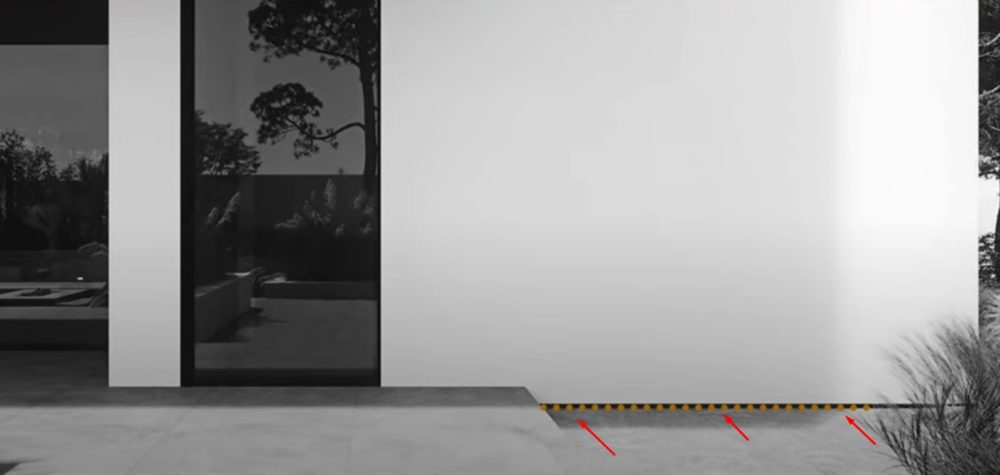

Зазор для вентиляции
Вентиляционный зазор

Через оставленный снизу облицовки зазор вместе с воздухом способна проникать влага.

Ситуация характерна для навесного фасада на втором этаже с примыканием крыши здания первого уровня и для архитектурных сооружений с опускающейся отделкой до уровня цоколя или земли.

Вода проникает от образующихся брызг дождя и таяния толстых сугробов снега. Для защиты нижних частей стен от намокания укладывают с загибом вверх листовую гидроизоляцию. Работы проводят до монтажа навесной облицовки, чтобы скрыть гидроизоляционный материал.

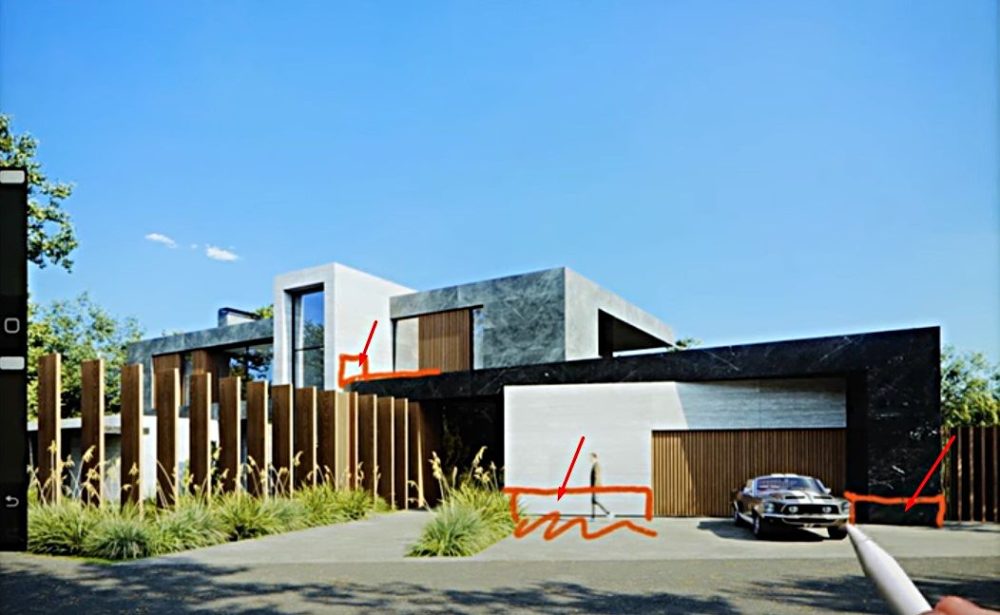

Фото Участки гидроизоляции стен здания под навесной облицовкой

Вентилируемый бескаркасный фасад

Кроме навесной каркасной конструкции, существует другой вид вентилируемого фасада – бескаркасный. Технология дорогостоящая и сложная в реализации. Бескаркасный фасад представляет собой внешнюю оболочку по периметру стен дома, выложенную из кирпича или блоков.

Фото Бескаркасный вентилируемый фасад
Бескаркасный вентилируемый фасад

При использовании для кладки декоративного материала, дополнительная отделка не нужна. Бескаркасного типа вентилируемый фасад из газобетона, обычного кирпича или других блоков с некрасивой и незащищенной от влаги поверхностью дополнительно отделывают штукатуркой или другими финишными материалами.

Как работает вентиляция

У каркасного и бескаркасного фасада вентиляция работает по одному принципу – естественной циркуляции воздушных масс. Холодный воздух поступает под облицовку здания с улицы через технические зазоры на нижней части.

Массы прогреваются частью тепла, пропускаемого теплоизоляцией. Перемещаясь по вентиляционной прослойке вверх, теплые потоки захватывают пары влаги, выходят через технические зазоры облицовки на верхней части стен.

Синие стрелки указывают направление движения воздуха под облицовкой здания

Для правильной работы вентиляции зазор между внешним экраном и коробкой частного строения обустраивают открытым пространством без горизонтальных перегородок. Каждая перемычка создает сопротивление, задерживает пары влаги.

Опасно ухудшение циркуляции воздуха на участках примыкания внешней облицовки к окнам, балконам, другим выступающим за плоскость коробки здания конструкциям.

Рекомендуемые виды теплоизоляции

КПД вентилируемого фасада зависит от типа теплоизоляции, применяемой для утепления коробки дома. В частном домостроении привыкли использовать плиты пенопласта или экструдированного пенополистирола.

Материал дешевле и проще в монтаже по сравнению с базальтовой ватой. Недостатком считается нулевое паропроницание. Пенополистирол не пропускает пары со стороны помещения. Влага скапливается между плитами и плоскостью стены, что приводит к следующим проблемам:

  1. Снижается теплозащита.
  2. Размножается грибок.
  3. Разрушается утеплитель и стеновой материал дома.

Пенополистирол подходит для утепления частных домов из монолитного бетона, блоков, других малопористых материалов, обладающих низким паропроницанием. Поверх закрепленных на стену плит бессмысленно крепить пароизоляционную мембрану. Пенополистирол не пропускает пары влаги в обоих направлениях – внутрь дома и с помещения.

Фото ПенополистиролДерево и все виды пенобетона обладают высоким показателем паропроницания. С аналогичными характеристиками нужно подбирать утеплитель. Если стену обшить пенополистиролом, дерево быстро сгниет. Пористый пенобетон постоянно будет сырой из-за смещения точки росы в стену. Зимой замерзшая влага начнет разрушать стеновые блоки с последующим отслаиванием утеплителя.

Частный дом из дерева и пенобетонов утепляют плитами базальтовой ваты с укрытием пароизоляционной мембраной. Гидрофобный материал пропускает пары влаги из помещения, что исключает смещение точки росы внутрь стены. Вода не скапливается в базальтовых плитах. В парообразном состоянии влага из теплоизоляции проникает через мембрану.

Скопившийся на стенках теплоизоляционного пирога конденсат выветривается циркулирующими по вентиляционному зазору потоками воздуха. Обладая односторонней пропускной способностью, мембрана не пропускает влагу обратно в утеплитель.

Преимущество использования базальтовой ваты над другими видами стекловолокнистых утеплителей объясняется низкими теплопотерями и стойкостью к разрушению. Плиты состоят их хаотично переплетенных волокон. Создается надежный барьер холодному воздуху зимой.

С наступлением сильных морозов влага не замерзает внутри утеплителя, выводится по обычной схеме в зону вентиляционного зазора. Переплетенные волокна задерживают тепло, что снижает теплопотери частного дома.

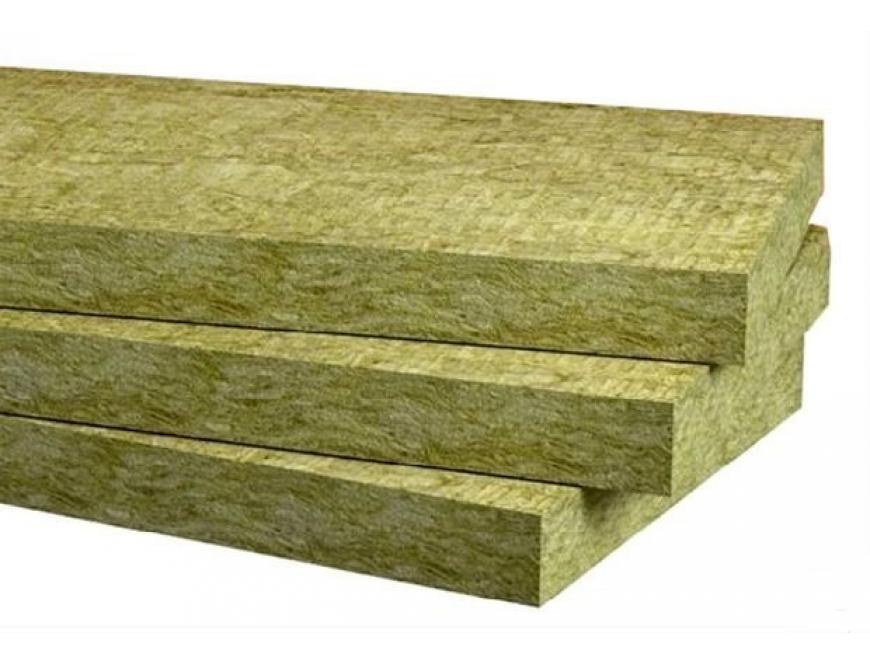

Фото Базальтовая ватаСтекловолокнистые утеплители других видов имеют параллельное расположение волокон. Летом вентилирование фасада имеет преимущество, но с наступлением зимы возникают проблемы.

Скопившаяся влага замерзает от низких температур, проникающих сквозь параллельно расположенные волокна. Начинается смещение точки росы, разрушение теплоизоляции и стенового материала.

Толщину теплоизоляции рассчитывают с учетом показателя теплопроводности материала стен дома, особенностей климата региона. За основу принято брать среднее значение 100 мм.

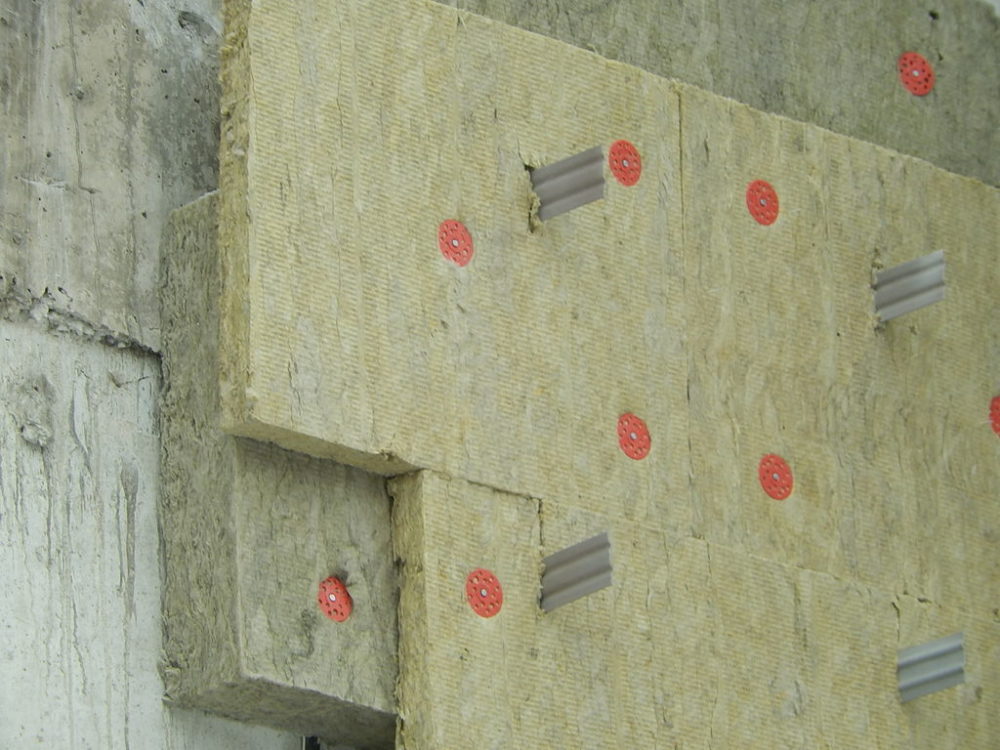

Фото Два слоя базальтовых плит с перекрытием стыков
Исходя из показателя теплопроводностиактуальный выбор - два слоя базальтовых плит с перекрытием стыков

Когда дом построен из толстых деревянных стен в южном регионе, достаточно утеплителя толщиной 50-80 мм. На Севере каменное частное домостроение обычно утепляют двумя слоями общей толщиной больше 100 мм. Первый слой крепят из плит 50 мм.

Для второго слоя используют плиты толщиной 80 мм. Во время монтажа не допускают совпадения стыков утеплителя первого и второго слоя во избежание образования мостиков холода.

Разнообразие облицовочных материалов

Из разнообразия предлагаемых на строительном рынке материалов, какие выбрать вентилируемые фасады – определяется эксплуатационной необходимостью и пожеланиями владельца частного дома. Рассмотрим популярные варианты:

  1. Композитные панели изготавливают из многослойного алюминия с внутренней прокладкой полиэтилена высокого давления. Декоративную окраску наносят горячим запеканием 2-3 слоя. Преимущество – малый вес, срок эксплуатации больше 20 лет. Недостаток – высокая стоимость.

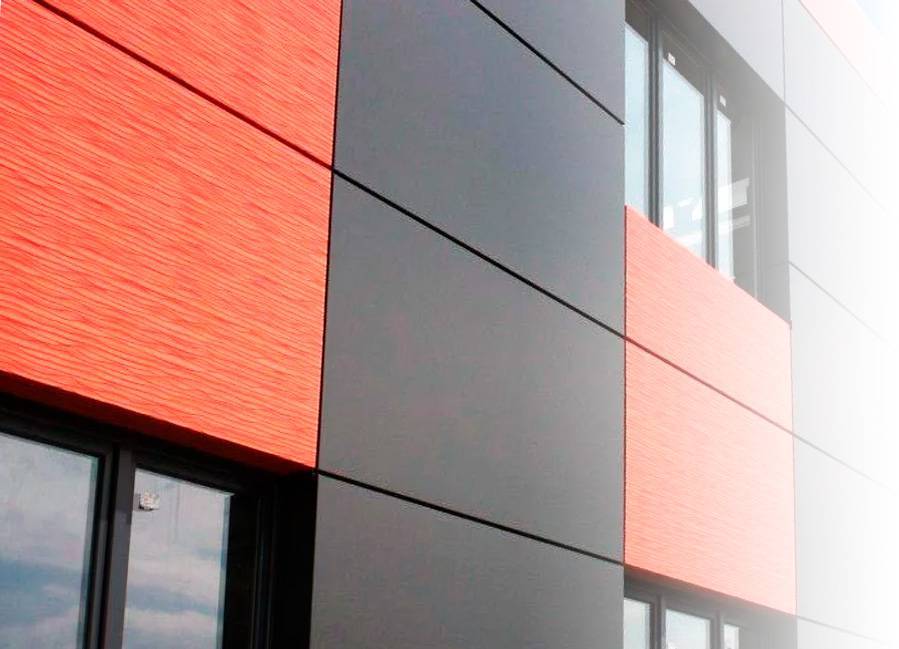

Фото Композитные панели
Композитные панели
  1. Линеарные панели изготавливают из оцинкованного металлопроката с нанесением защитного полимерного слоя и декоративного цвета. Преимущество – бюджетная цена. Минус – малый срок эксплуатации 15 лет, образование коррозии на участках с поврежденным покрытием.

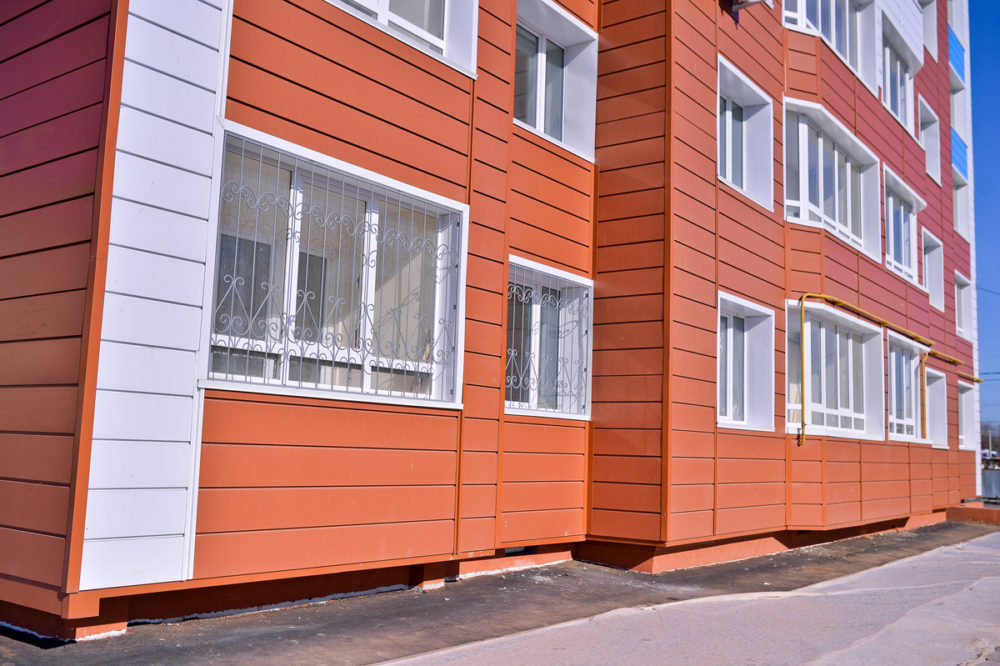

Фото Линеарные панели
Линеарные панели
  1. Керамогранит изготавливают искусственно методом прессовки и обжига состава из белой глины, песка, пегматитов, полевого шпата. Внешний вид плит имитируют под фактуру натурального камня с полированной и матовой поверхностью. Преимущество – прочный вентилируемый фасад из керамогранита прослужит до 100 лет. Недостаток – сложный и дорогой монтаж.

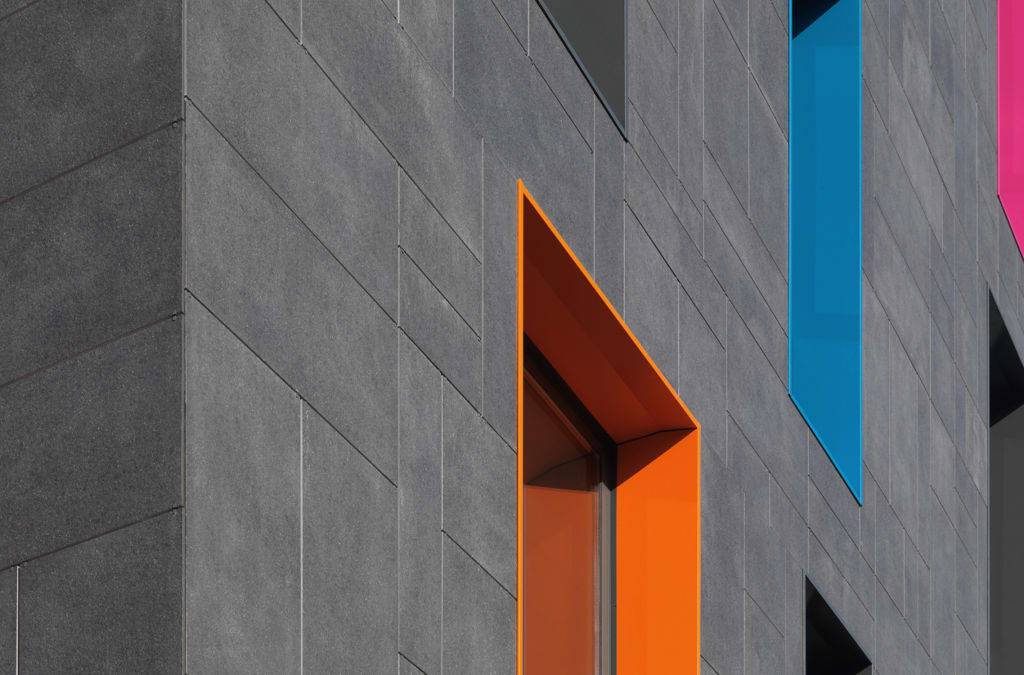

Фото Фасадный керамогранит
Фасадный керамогранит
  1. HPL-панели изготавливают из пластика, бумажного волокна и клеевых составов. С подсистемой соединяют клеевым или механическим способом, оставляют компенсационные зазоры 4 мм для тепловых расширений. Плюс – недорогая облицовка со сроком эксплуатации 20 лет. Минус – слабое противостояние к деформации, механическим повреждениям.

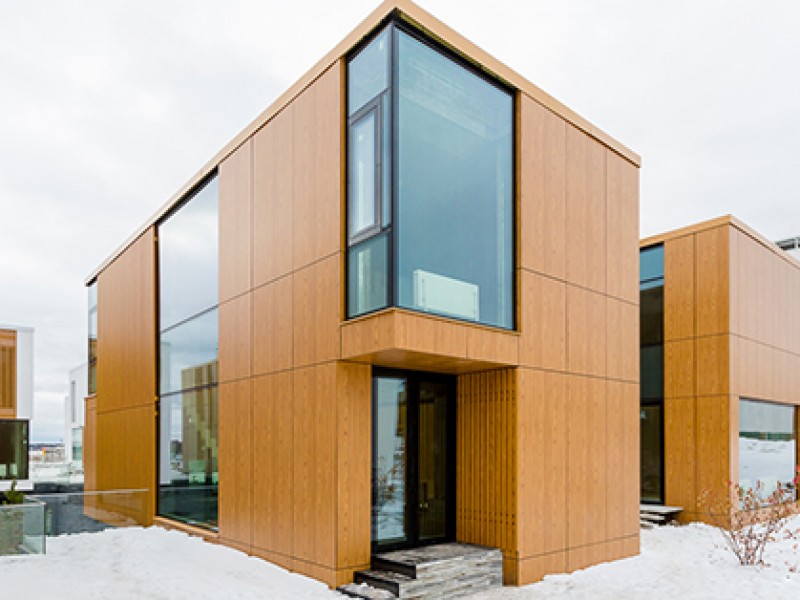

Фото HPL-панели
HPL-панели
  1. Фиброцементные плиты изготавливают прессованием волокнистого наполнителя с бетоном до толщины 6-12 мм. Цвет придают окрашиванием лицевой стороны или всего изделия. Преимущество – прочная отделка доступной стоимости. Недостаток – массивный вес усложняет монтаж, увеличивает давление на фундамент. Срок эксплуатации 15 лет.

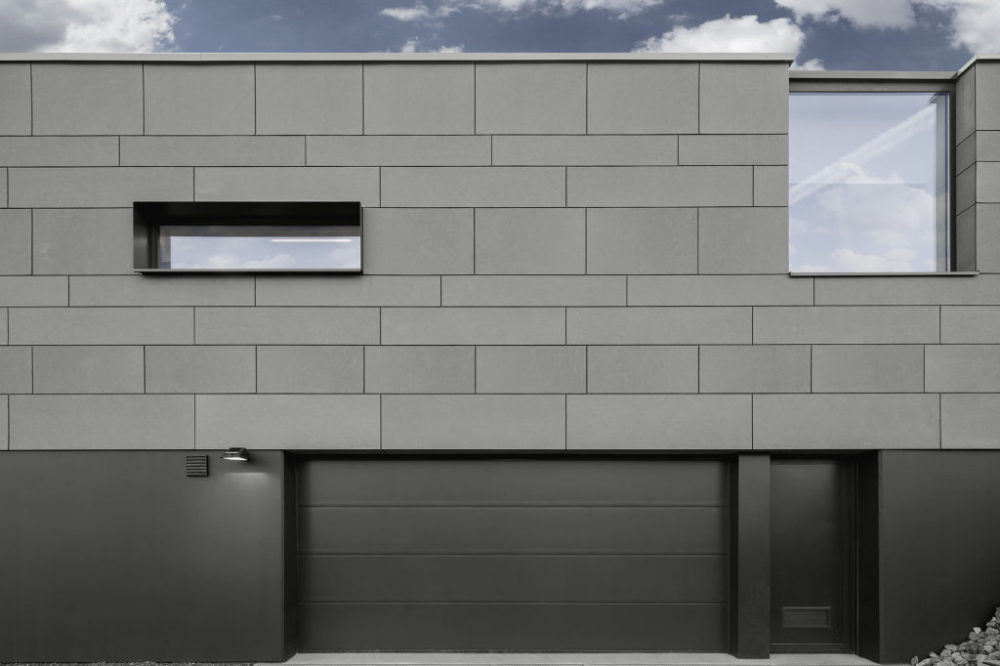

Фото Фиброцементные плиты
Фиброцементные плиты

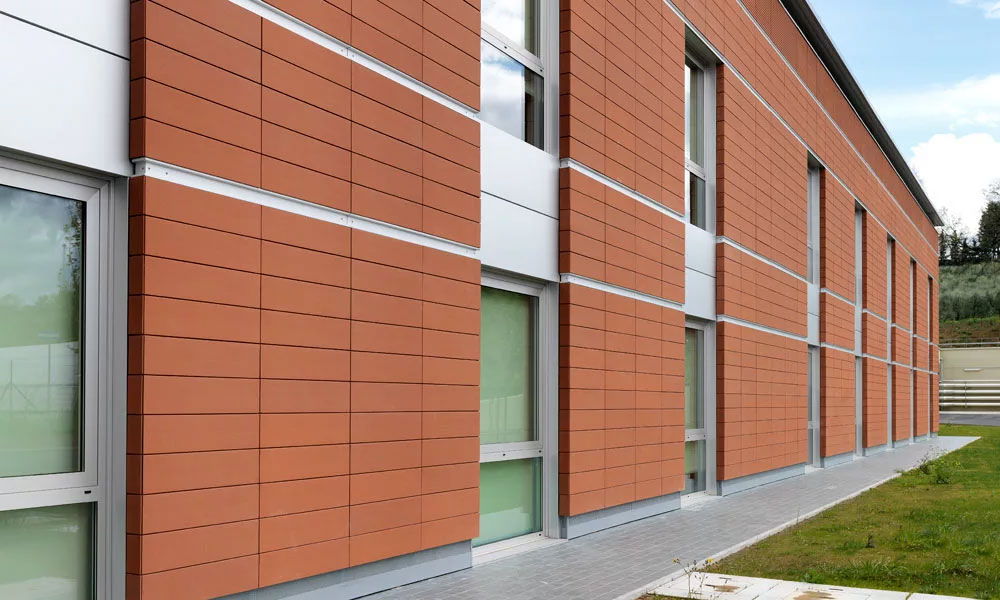

  1. Терракотовые панели изготавливают методом экструдирования и обжига глины. Внешний вид напоминает керамическую плитку толщиной 18-40 мм. Преимущества – срок эксплуатации 100 лет, скрытый монтаж предусмотренным на панелях профилем без видимого крепежа. Минус – высокая стоимость.
Фото Терракотовые панели
Терракотовые панели
  1. Фасадные кассеты изготавливают из листового алюминия толщиной 2 мм. Декоративное покрытие выполнено полимерным цветным слоем, где оттенок подобран из палитры RAL. Плюс – легкие, устойчивые к коррозии кассеты прослужат 50 лет. Минус – высокая стоимость, для монтажа нужны профессиональные навыки.

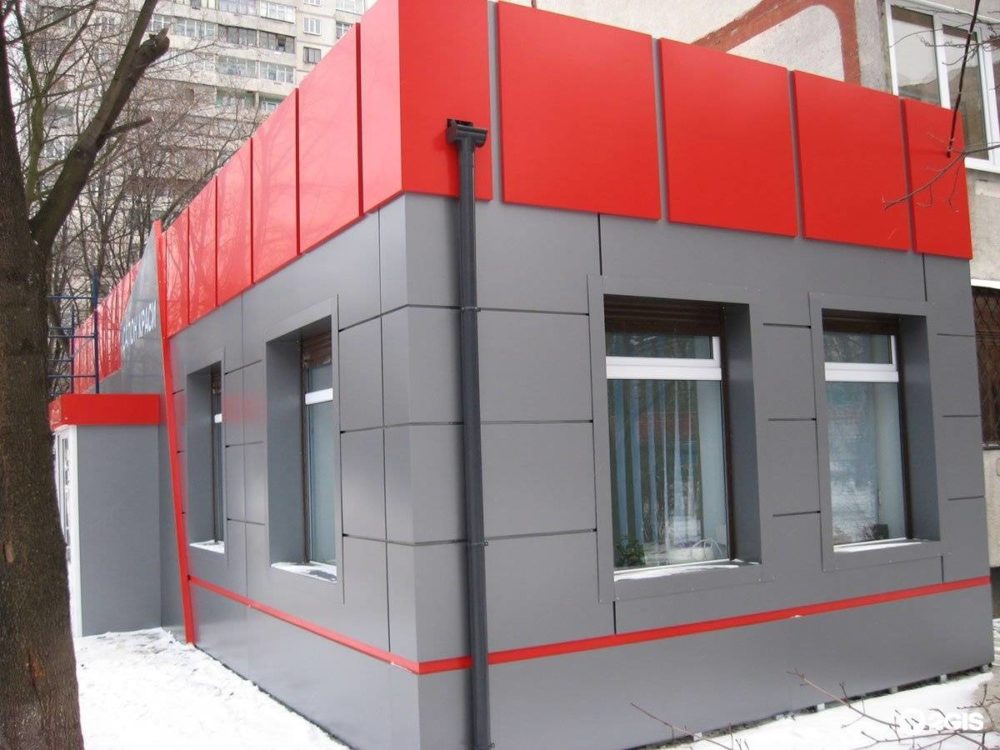

Фото Фасадные кассеты из алюминия
Фасадные кассеты из алюминия
  1. Металлокассеты считаются аналогом алюминиевых кассет, но изготавливают элементы из оцинкованного металлопроката с цветным полимерным покрытием. Плюс – бюджетная стоимость. Недостаток – нужны профессиональные навыки для монтажа, малый срок службы около 15 лет.

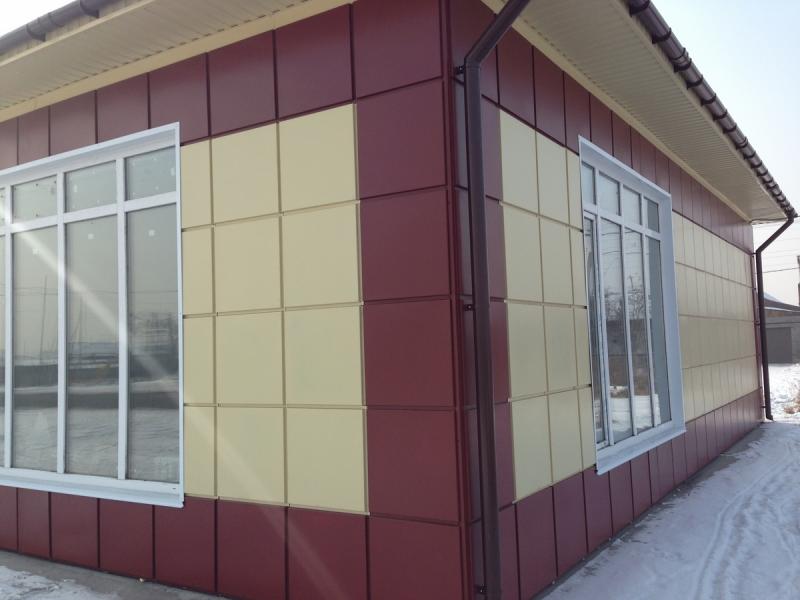

Фото Металлокассеты
Металлокассеты
  1. Натуральный камень изготавливают методом нарезки плит размером до 2500х2500 мм. Преимущество – прочная красивая облицовка со сроком эксплуатации 100 лет. Минус – большой вес, сложность монтажа при помощи пропилов и кляммеров, высокая стоимость.

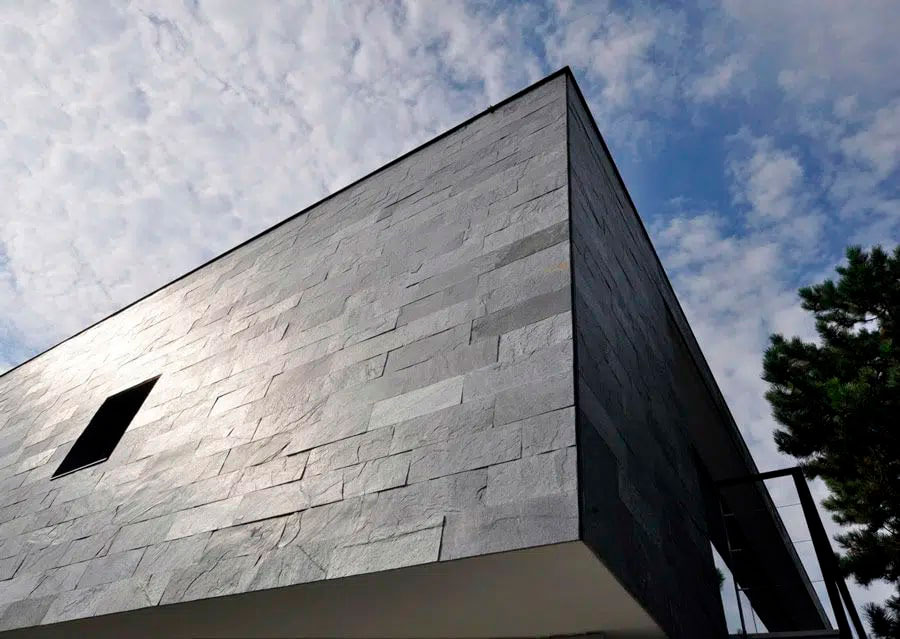

Фото Фасадный натуральный камень
Фасадный натуральный камень
  1. Клинкерную плитку изготавливают из керамики с ограничением высоты 250 мм, ширины 500 мм. Узор создает имитацию, будто отделан вентилируемый фасад под кирпич с красивыми швами. Преимущество – премиум отделка сроком эксплуатации 100 лет. Недостаток – высокая стоимость, сложность монтажа.

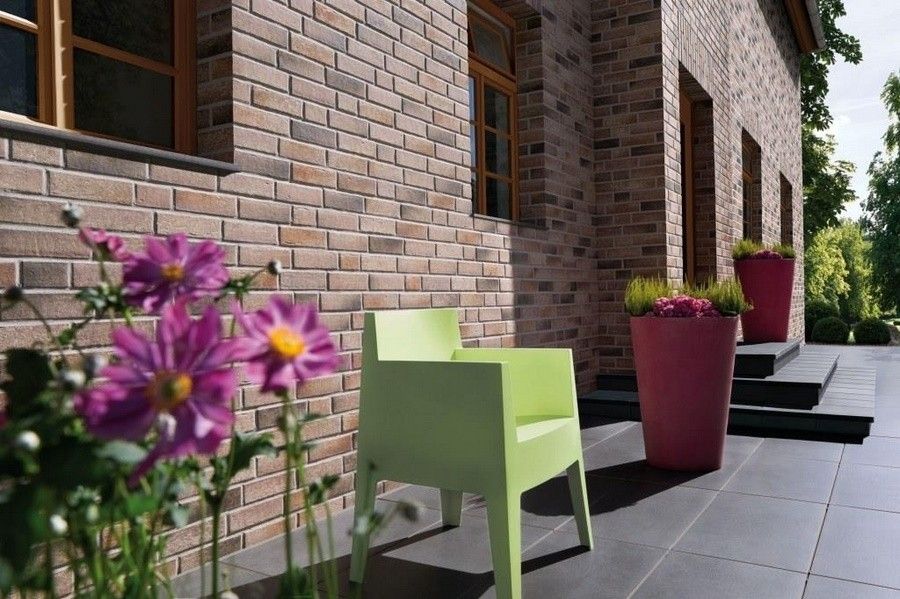

Фото Клинкерная плитка
Клинкерная плитка
  1. Для облицовки частного деревянного дома силовой каркас чаще собирают из бруса. Отделочным материалом используют фасадную доску или искусственные панели, имитирующие брус или бревно.

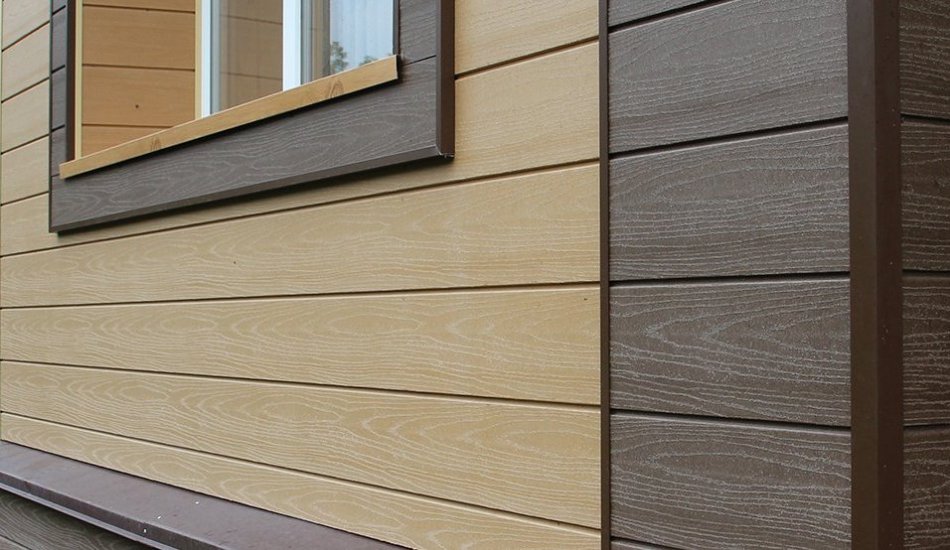

Фото Фасадная доска
Фасадная доска

Правила монтажа фасадной системы для дома из бруса

Дерево считается отличным природным утеплителем. Толстые стены необязательно утеплять, когда поставлена цель придать частному жилому строению новый вид и ровную геометрию. Теплый вентилируемый фасад для дома из бруса нужен при больших теплопотерях. Рассмотрим основные нюансы монтажа:

  1. На стены наносят разметку под расположение вертикальных брусков силового каркаса. Расстояние между элементами выдерживают в соответствие ширины плит базальтовой ваты. По разметке крепят деревянные бруски.

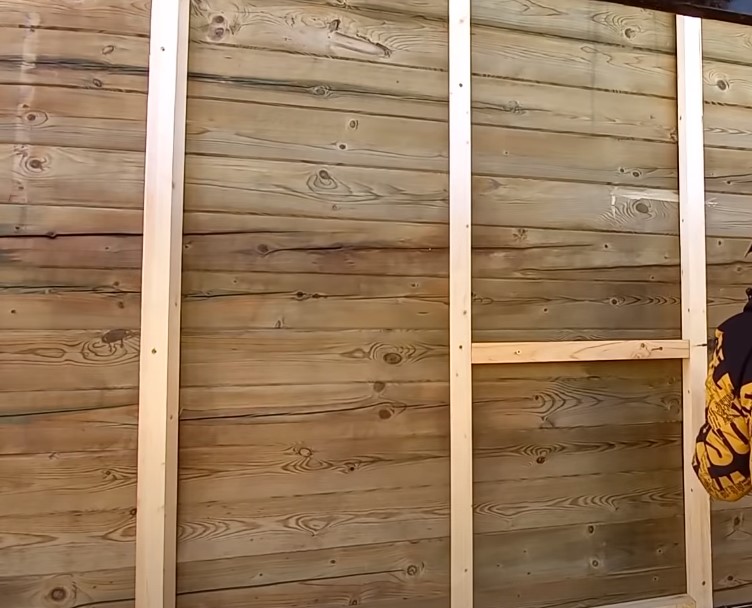

Фото Крепление брусков каркаса на стену
Крепление брусков каркаса на стену брусового дома
  1. Внутрь образовавшихся ячеек между вертикальными брусками укладывают плиты базальтовой ваты. Если образовался зазор, задувают монтажной пеной. Плиты утеплителя должны плотно прилегать к брускам.

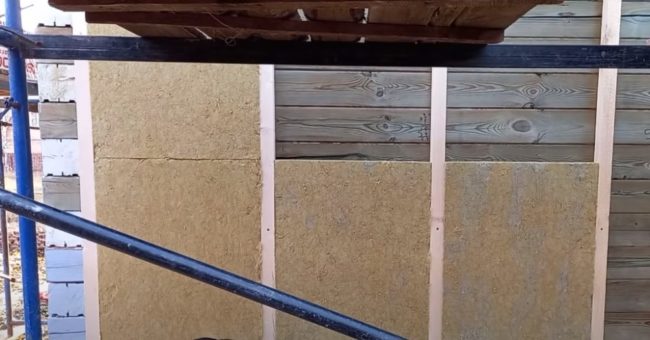

Фото Укладка плит базальтовой ваты между направляющими
Укладка плит базальтовой ваты между вертикальными направляющими
  1. К деревянной стене базальтовую вату фиксируют широкой шайбой-зонтиком и саморезом. Для надежности иногда дополнительно используют клей-пену.

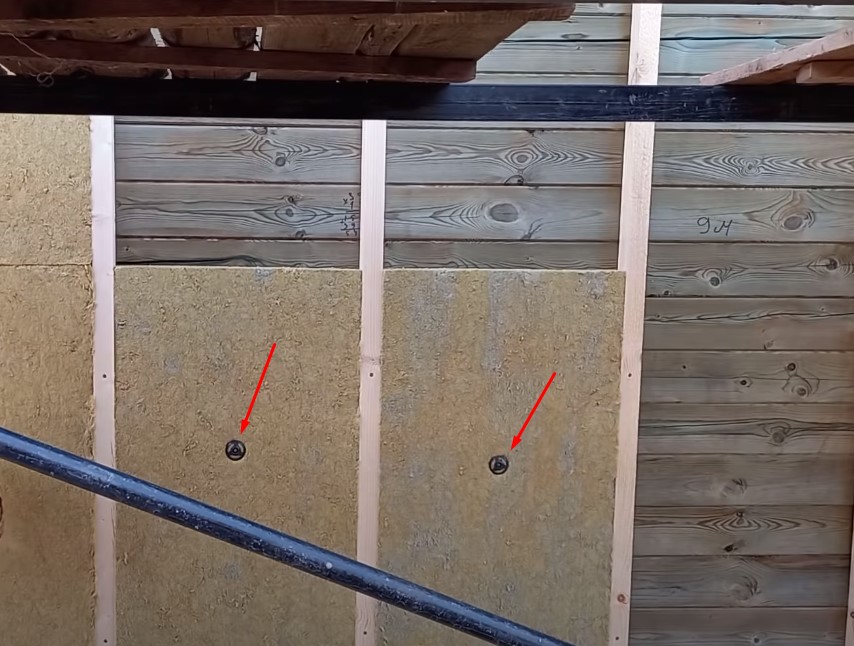

Фото Крепление базальтовой плиты шайбой-зонтиком и саморезом
Крепление базальтовой плиты шайбой-зонтиком и саморезом
  1. После укладки первого слоя утеплителя, на вертикальные направляющие крепят горизонтальные бруски силового каркаса. Внутрь вновь образовавшихся ячеек укладывают второй слой базальтовых плит, фиксируют шайбами-зонтиками к стене.

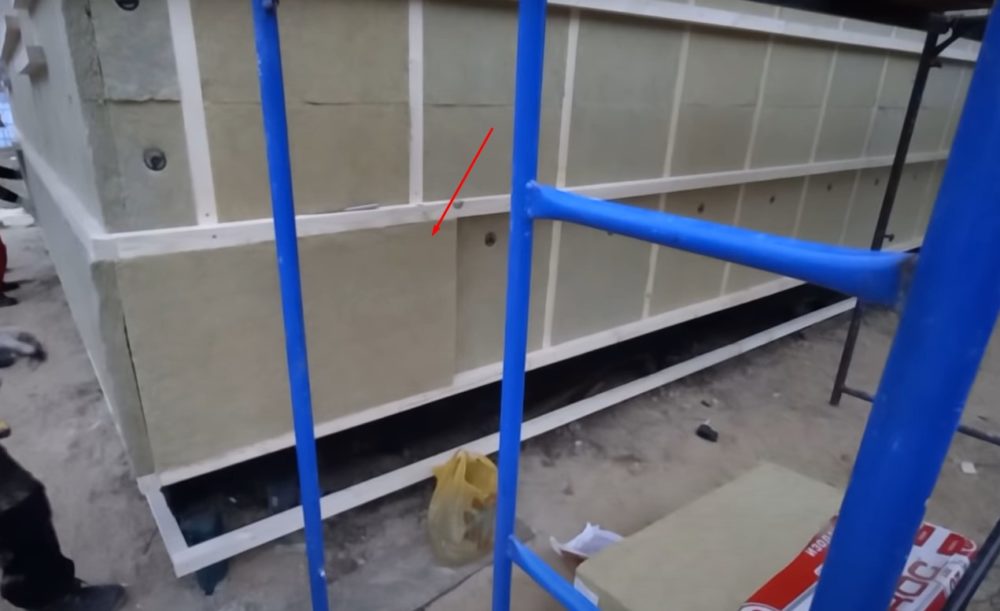

Фото Укладка второго слоя ваты
Укладка второго слоя базальтовой ваты
  1. Стены с утеплителем закрывают пароизоляцией. Мембрану фиксируют к деревянным брускам силового каркаса степлером.

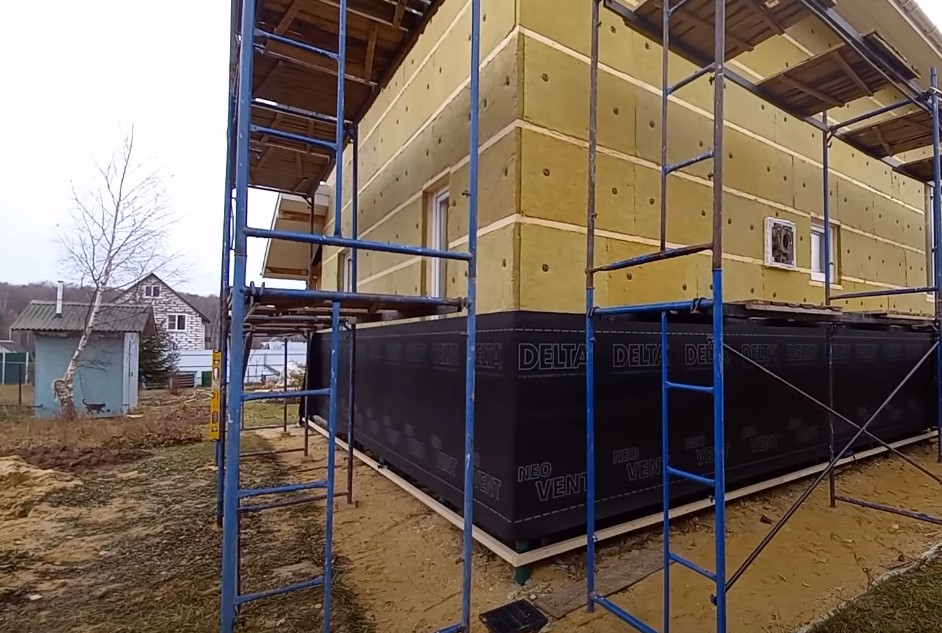

Фото Монтаж пароизоляционной мембраны
Монтаж пароизоляционной мембраны
  1. Поверх мембраны к горизонтальным брускам каркаса саморезами фиксируют подвесы. К перфорированным планкам будет вертикально закреплен оцинкованный профиль для фиксации облицовки и создания вентиляционного зазора.

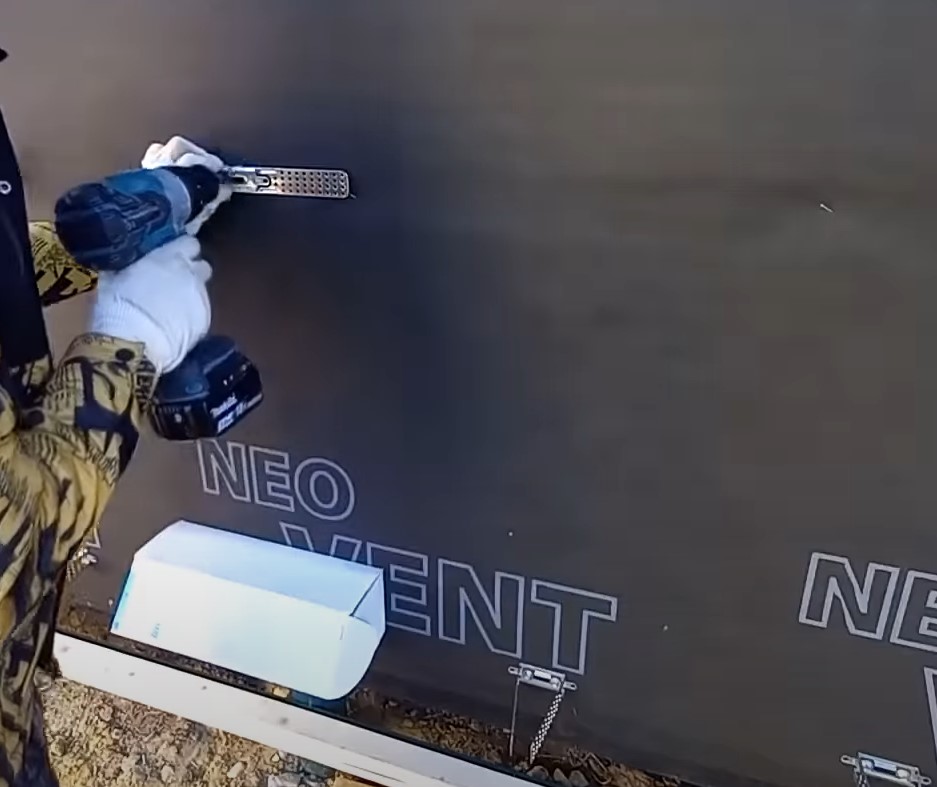

Фото Установка подвесов
Установка подвесов
  1. Подвесы устанавливают шагом, соответствующим технологии крепления выбранных для облицовки панелей. По натянутому шнуру корректируют прямолинейность рядов. На установленные подвесы саморезами фиксируют в вертикальном положении металлические профили. Чтобы элементы обрешетки располагались в одной плоскости, натягивают шнуры или используют луч лазерного уровня.

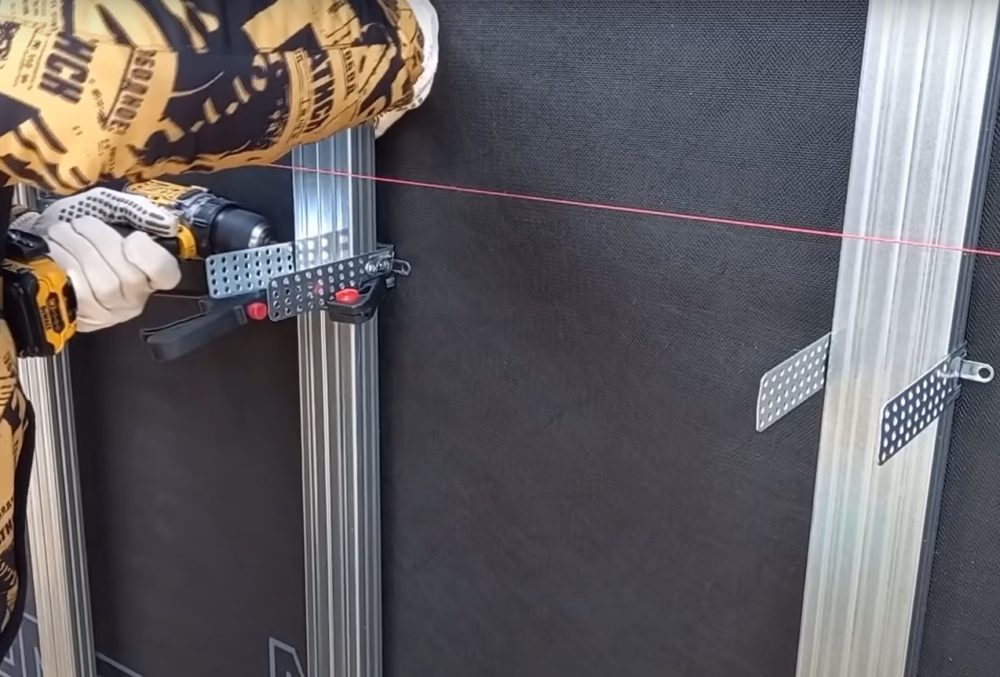

Фото Крепление профиля саморезами к подвесам
Крепление профиля саморезами к подвесам
  1. Начиная снизу от левого угла дома, на обрешетку каркаса крепят облицовочные панели. Толщина профиля образует вентилируемый зазор между тыльной стороной облицовки и мембраной.

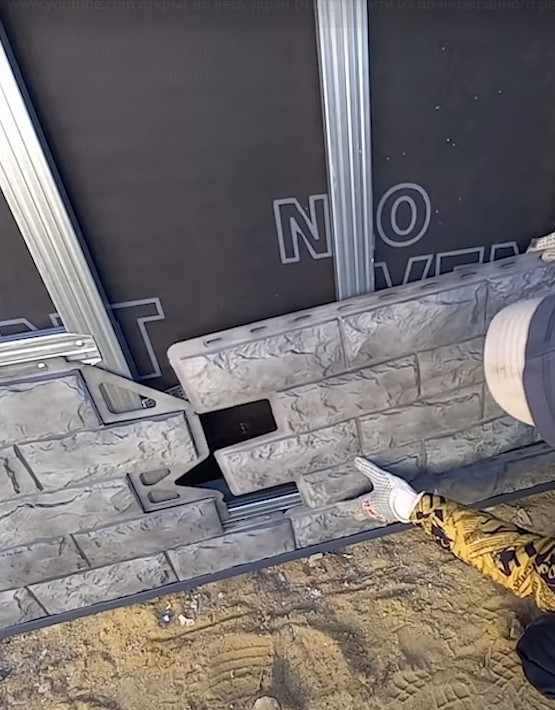

Фото Крепление панелей на обрешетку
Крепление панелей на обрешетку

Технология монтажа облицовки зависит от типа используемых панелей. Для деревянного дома обычно применяют легкие материалы, фиксирующиеся саморезами к профилю через технические отверстия.

Правила монтажа вентилируемой фасадной системы под кирпич

Чтобы сэкономить на дополнительной отделке, бескаркасный вентилируемый фасад удобнее сооружать из декоративного кирпича. Вариант идеален для частной жилой постройки из газоблоков.

Технология в частном домостроении реализуется двумя способами:

  1. Одновременно с возведением нового дома на общий фундамент.
  2. По периметру стен эксплуатируемого дома на дополнительно обустроенный фундамент из бетонной ленты или металлической подсистемы.

Между внешней оболочкой и утепленными негорючей теплоизоляцией стенами коробки дома оставляют вентиляционный зазор 40 мм.

На этапе кладки коробки дома между газоблоками укладывают для гибкой связи с внешней оболочкой металлические анкера с выступом больше 100 мм. Крепят утеплитель и мембрану. Во время кладки кирпича второй конец крепежей перекрывается рядами. На 1 м2 гибкой связки двух стен ставят 4-6 анкеров. По углам здания, в области дверных и оконных проемов на 1 м пог. ставят 3-4 анкерных крепежей.

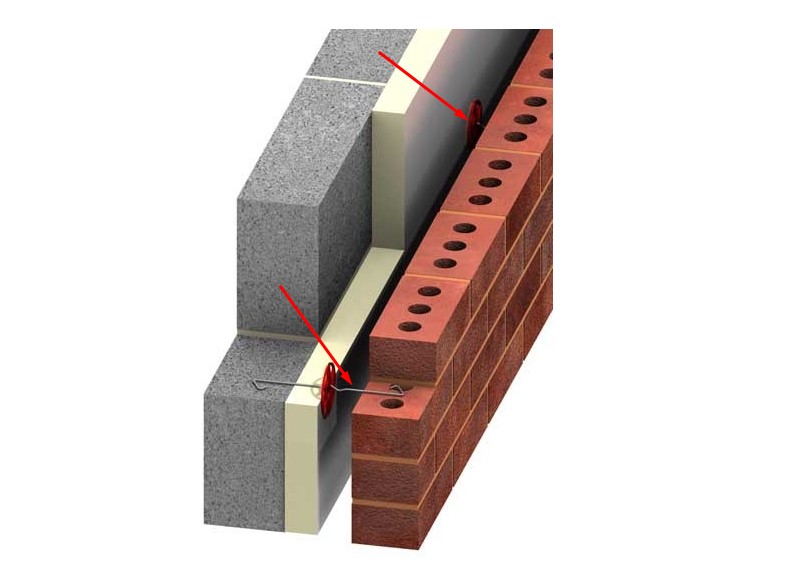

Фото Анкера гибкого соединения несущей стены с декоративной облицовкой фасада
Анкера гибкого соединения несущей стены с декоративной облицовкой фасада

Когда облицовку сооружают по периметру эксплуатируемого здания, сначала на несущие стены крепят анкера, потом насаживают утеплитель с пароизоляционной мембраной. Второй конец анкеров вмуровывают в кирпичную кладку по мере выгонки рядов.

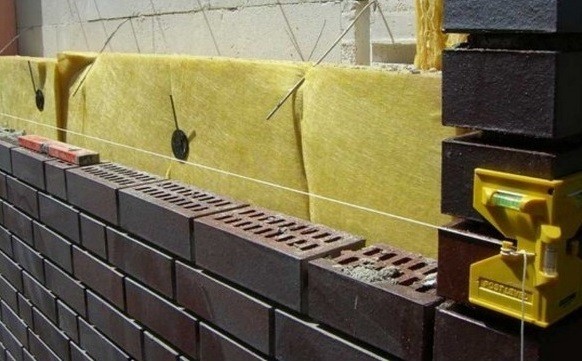

Фото Кладка кирпичной оболочки
Кладка кирпичной оболочки

Гибкая связка не способствует растрескиванию швов во время неравномерного проседания параллельных стен из газоблоков и кирпичей. Утеплитель с мембраной к коробке дома прижимает распорная шайба, насаженная на стержень каждого анкера.

Кроме анкеров, для гибкой связки между рядами кладки укладывают перфорированные ленты, базальтовые стержни с винтовым анкером на конце.

Правила эксплуатации и ухода

Чтобы исправно работала вентиляция под облицовкой дома, технические зазоры очищают от загрязнения.
Получившую механическое повреждение панель меняют, чтобы внутрь вентиляционного пространства не попал мусор.
Облицовку по мере загрязнения отмывают от грязи. Не забываем о предназначении облицовки - красивый внешний вид!
Способы очистки и разрешенные для мытья средства указывает производитель панелей в документации.

Ответы на часто задаваемые вопросы

Из каких элементов состоит вентилируемый фасад?

Конструкция состоит из силового каркаса, теплоизоляции, мембраны ветрозащиты и пароизоляции, вентилируемого зазора, внешней облицовки.

Как сэкономить на монтаже фасада дома?

Дешевле обойдется фасад, где материалами использован оцинкованный профиль для силового каркаса. В качестве бюджетной облицовки рассматривают панели из оцинкованного металлопроката или пластика.

Какие материалы необходимы для вентилируемого фасада?

Для работ понадобится профиль и подвесы для силового каркаса, теплоизоляция, мембрана ветрозащиты и пароизоляции, фасадные панели с элементами крепежей.

Какой утеплитель применяют в вентилируемой фасадной системе?

Для утепления фасадной системы применяют базальтовую вату и экструдированный пенополистирол.

Какие отличия у вентилируемого и обычного фасада?

В отличие от обычного мокрого, вентилируемый фасад под наружной облицовкой имеет зазор для циркуляции воздуха.

Можно сделать вентилируемый фасад без укладки теплоизоляции?

Когда частный дом не требует утепления, навешивают холодный вентилируемый фасад без теплоизоляции для выравнивания и украшения стен.
