Делаем вентиляцию холодного чердака: подробная инструкция

Задумали строительство дома, но не знаете, как сделать вентиляцию через холодный чердак? Первым делом выберите наиболее удобную схему – общедомовая или раздельная. Следующим шагом рассчитайте производительность системы, подберите материалы и оборудование.

Недорогой, эффективной, простой в обустройстве считается бесканальная вентиляция холодного чердака естественного типа через продухи на карнизе и коньке. О технологии монтажа системы и других способах обустройства воздухообмена найдете информацию в статье.

Принцип вентилирования холодного чердака

В простом исполнении вентиляция чердака в частном доме работает по принципу естественного воздухообмена. Когда система обустроена правильно с учетом расчетов, циркулирующие воздушные массы за 1 час дважды огибают чердачное пространство.

Наиболее активно работают продухи, созданные по карнизному свесу и коньковому прогону. Через оставленные отверстия в нижней части ската кровли на чердачное пространство поступает с улицы свежий воздух. Отработанные грязные потоки с парами влаги отводятся через верхние продухи на коньке.

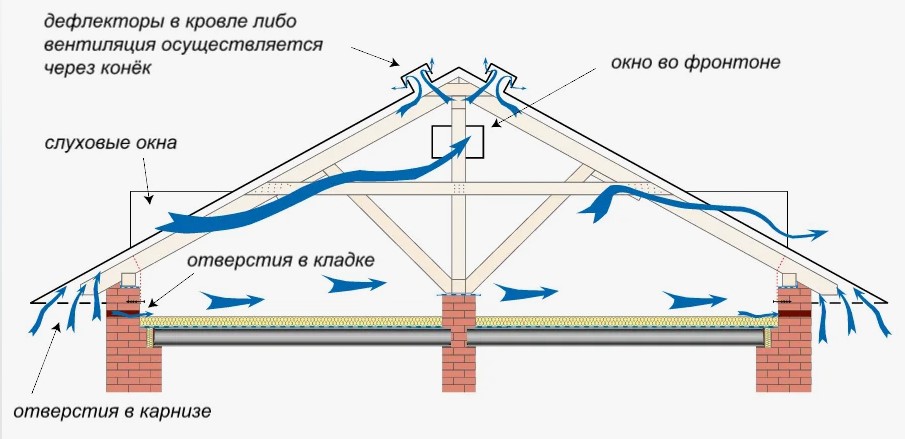

Фото Прохождение воздушных потоков по чердаку через вентиляционные продухи

Традиционная чердачная вентиляция обычно дополнена системой вентилирования подкровельного пространства. Через карнизные продухи часть приточного воздуха направляется в зазоры под кровельные листы, созданные контробрешеткой.

Пройдя через всю площадь скатов, потоки с парами влаги отводятся в верхний коньковый продух. Дополнительные вытяжки и притоки могут быть обустроены через слуховые окна. На крышах сложной формы отведение воздуха организовывают установкой на кровле проходки с трубой и турбодефлектором.

Особенности вентиляции крыш разной конфигурации

Мансарда, двухэтажный и одноэтажный дом с холодным чердаком проектируется с крышами разных конфигураций. Конструктивное исполнение кровли выступает определяющим фактором обустройства вентиляции чердачного пространства.

Современные частные дома популярно возводить в скандинавском стиле, хай-тек, минимализм, где проектом предусмотрена односкатная крыша. Чердачное пространство выполнено ограниченным размером или вообще отсутствует, но вентиляция нужна.

Для циркуляции воздуха между стропильной системой и кровельным покрытием оставлены зазоры или продухи в кладке с противоположных сторон. Образующийся перепад высот между началом и концом ската способствует созданию самопроизвольной естественной тяги.

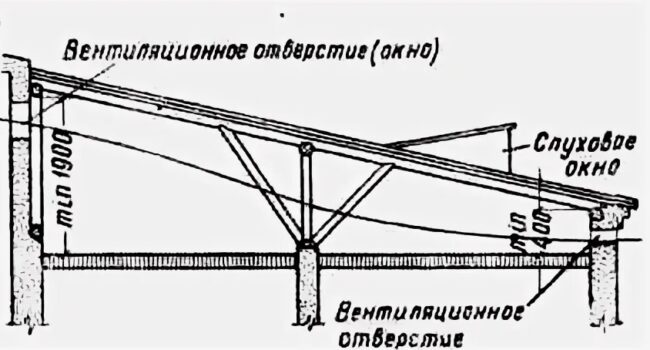

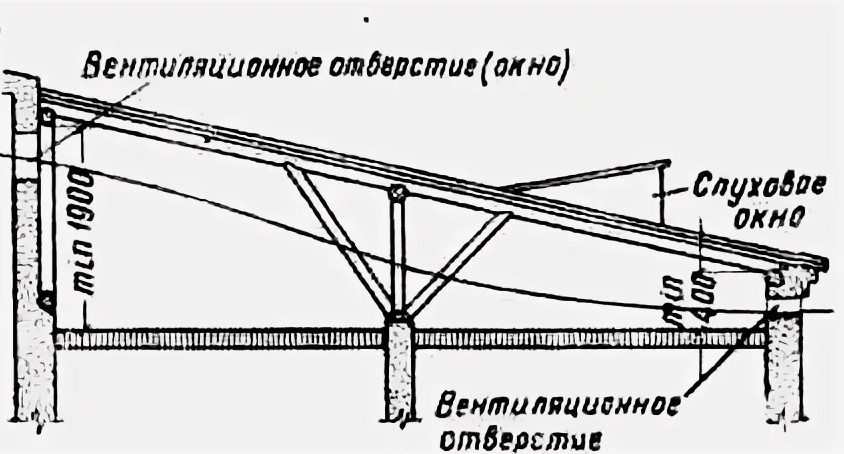

Фото Вентиляция односкатной крыши с ограниченным пространством чердака

У холодной двускатной крыши флигеля или мансарды дополнительные продухи дают возможность организовать фронтоны. Расположенные с противоположных сторон слуховые окна или вентиляционные отверстия удобны для проветривания чердака. Проходящие потоки создают сквозняк, отводят на улицу грязный воздух с парами влаги.

Для работы вентиляции сечение продухов должно составлять 0,2% от площади холодной крыши. Вместо слуховых окон иногда делают неплотную зашивку скосов. Оставленные щели должны быть небольшого одинакового размера для создания равномерной тяги.

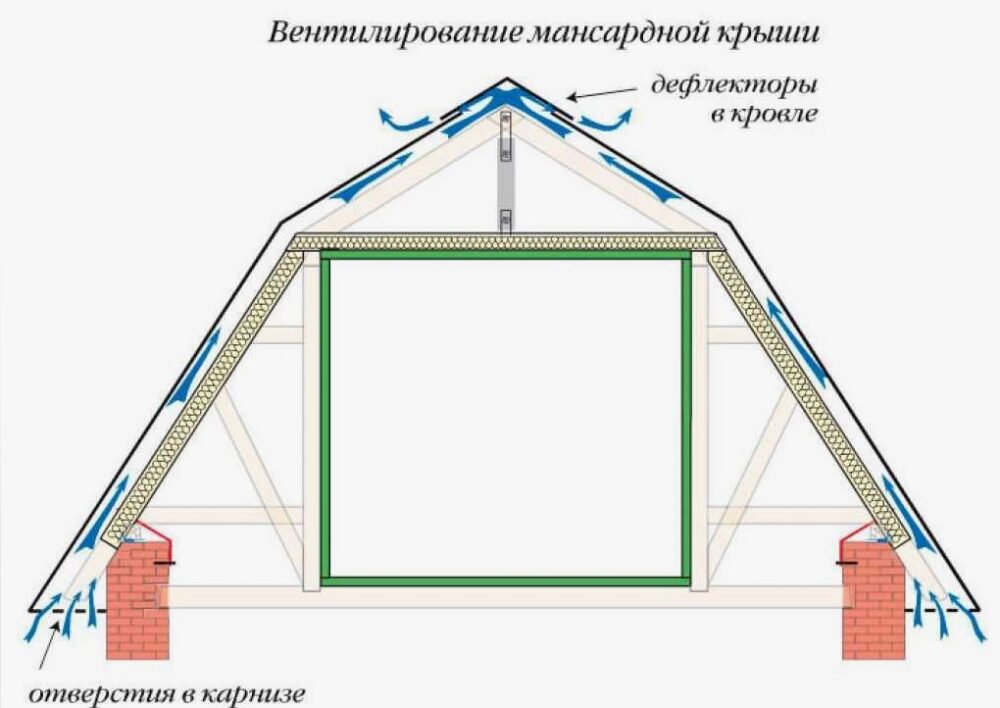

Фото Вентиляция подкровельного пространства мансарды

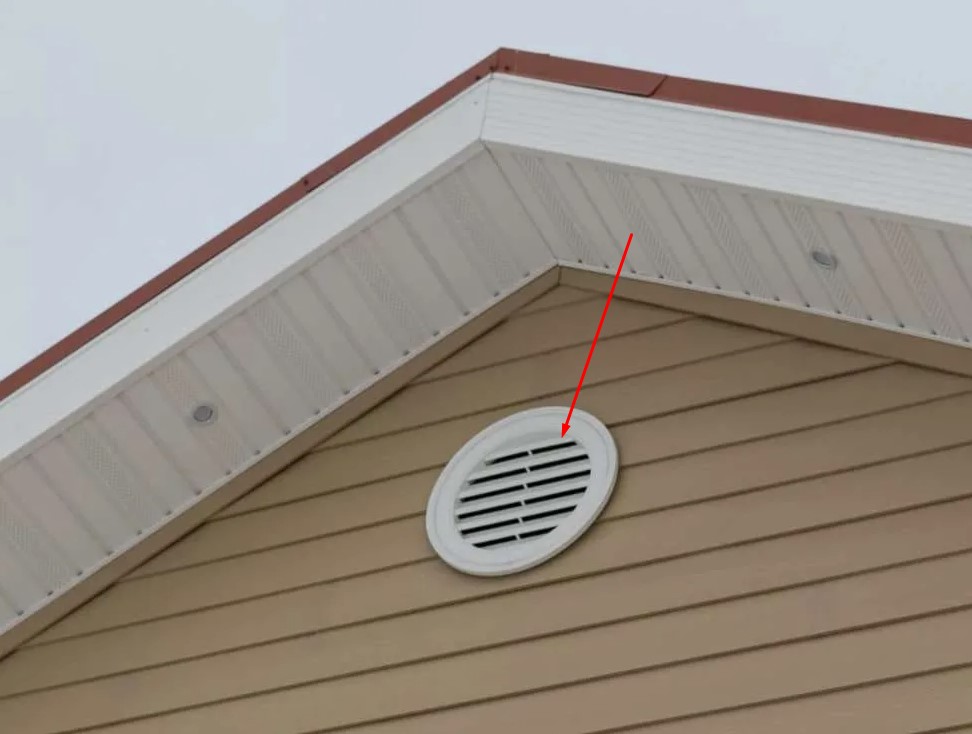

Фото Слуховое окно на фронтоне флигеля

У мансарды крыша двухскатная, но в классическом исполнении она прямая, а в сложном варианте – ломаная. Для вентилирования ставят проходные элементы, укладывают под кровельные листы диффузионные мембраны.

Кроме слуховых на фронтоне, проектом предусматривают мансардные окна. Проемы располагают на скатах. Окна требуют герметичного примыкания к кровельным листам, чтобы не допустить протекания воды.

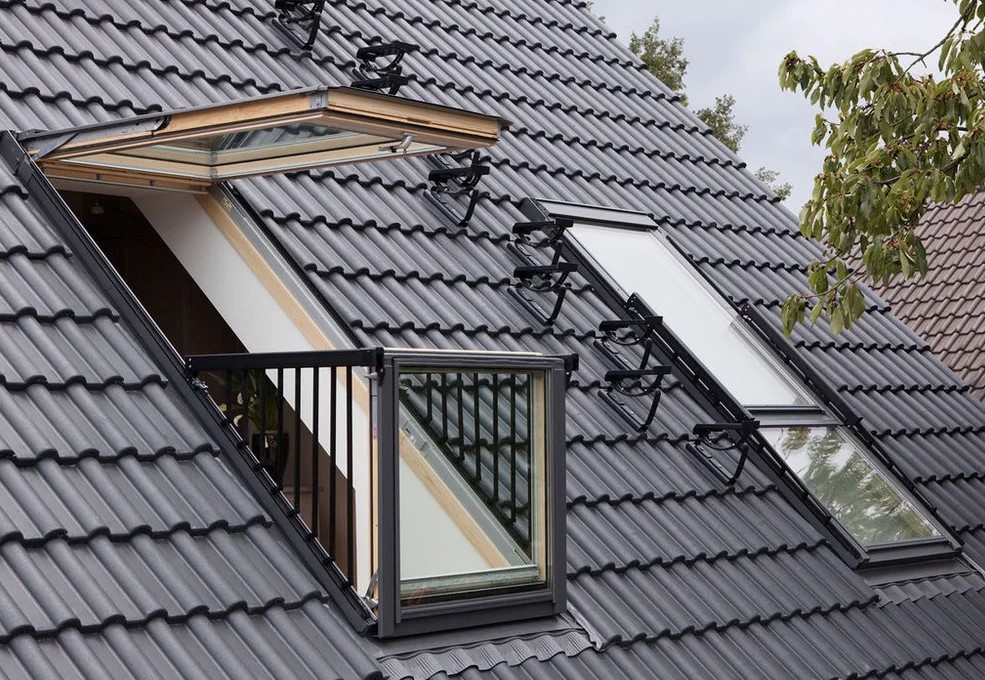

Фото Проветривание чердака через мансардное окно

У шатровой и вальмовой крыши предусмотрено 4 ската без фронтонов. В простом исполнении вентиляция холодного чердачного пространства сделана через продухи на карнизах и коньках. Проветривание необходимо всех 4 скатов. Притоки обустраивают по периметру нижней части кровли.

Вытяжка в шатровой крыше идет через коньки на ребрах, образованных смежными скатами. У вальмовой кровли дополнительное отведение воздуха организовано на горизонтальном коньковом прогоне, созданным вверху двумя соседними противоположными скатами.

В сложном исполнении вентиляция холодной четырехскатной крыши организована через слуховые окна. Отсутствие фронтонов не создает проблему обустройства проемов. Слуховые окна делают на противоположных или всех четырех скатах.

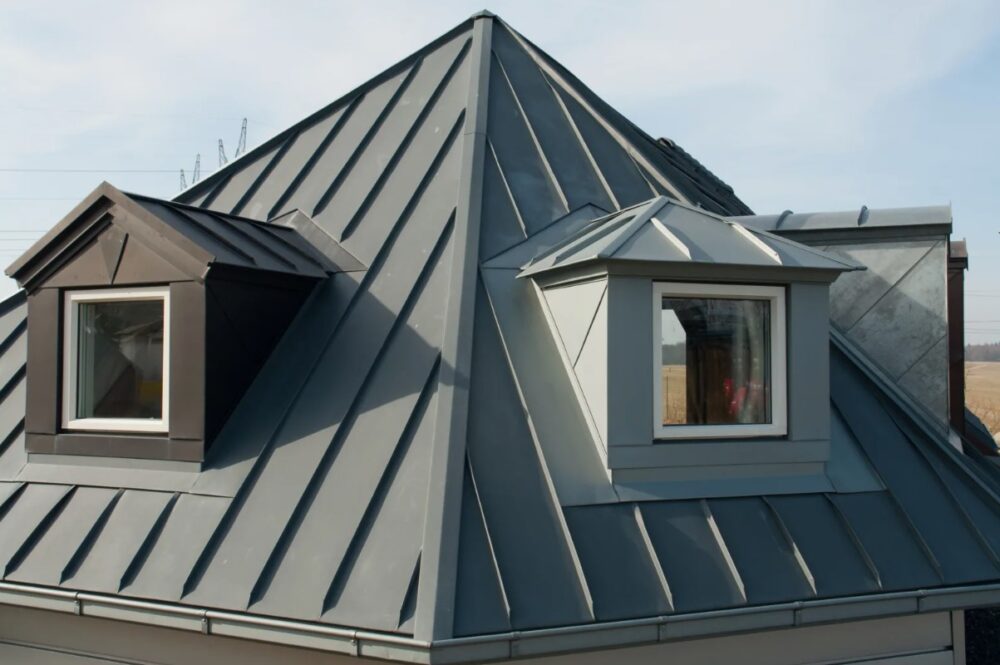

Фото Слуховые окна на четырехскатной крыше с холодным чердаком

Тип кровельного материала вносит свои коррективы в организации вентилирования крыши. Наибольшей популярностью пользуется кровля из металлочерепицы. В холодном исполнении кровельный пирог состоит из гидроизоляции и финишного покрытия. Утеплитель и пароизоляция не используется.

Для вентилирования холодного чердачного и подкровельного пространства рейки обрешетки под металлические листы крепят с интервалом. Деревянные элементы обрабатывают антисептиком. Отвод конденсата организовывают по уложенной на обрешетку гидроизоляционной мембране.

Закрепленные поверх элементы контробрешетки для фиксации металлических листов помогают образовать вентиляционный зазор около 50 мм. Проходящие потоки обеспечивают воздухообмен по всей площади крыши с чердаком из металлочерепицы, включая подкровельное пространство.

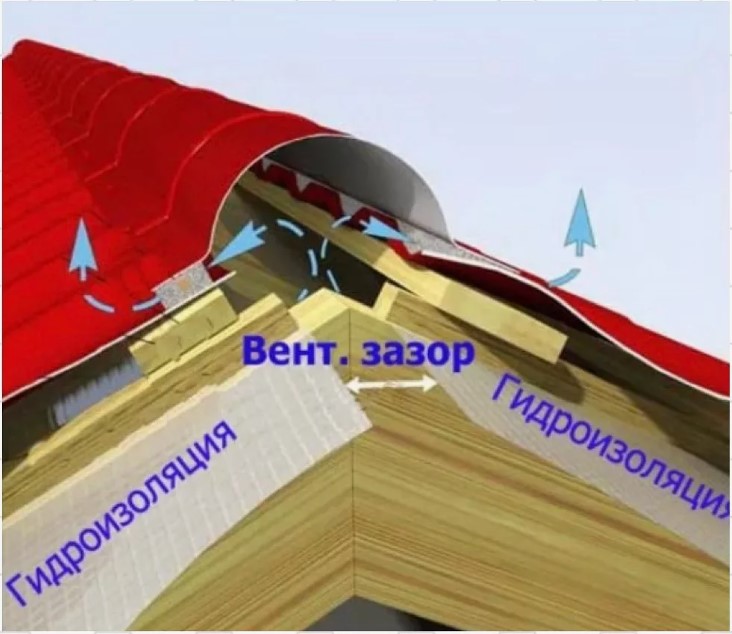

Фото Вентилирование чердака через зазоры на кровле из металлочерепицы

Холодная кровля из профнастила – распространенный вариант на дачных и бюджетных загородных домах. От металлочерепицы профлист отличается формой волны. Принцип укладки профнастила на крышу и организации вентиляции холодного чердака аналогичен. Обрешетку укрывают гидроизоляцией, крепят контробрешетку, укладывают металлические листы.

Нижнюю рейку на скатах применяют на 50% толще от остальных элементов. Край гидроизоляционной мембраны не должен перекрывать конек, чтобы грязный воздух с парами влаги выходил с чердачного и подкровельного пространства на улицу.

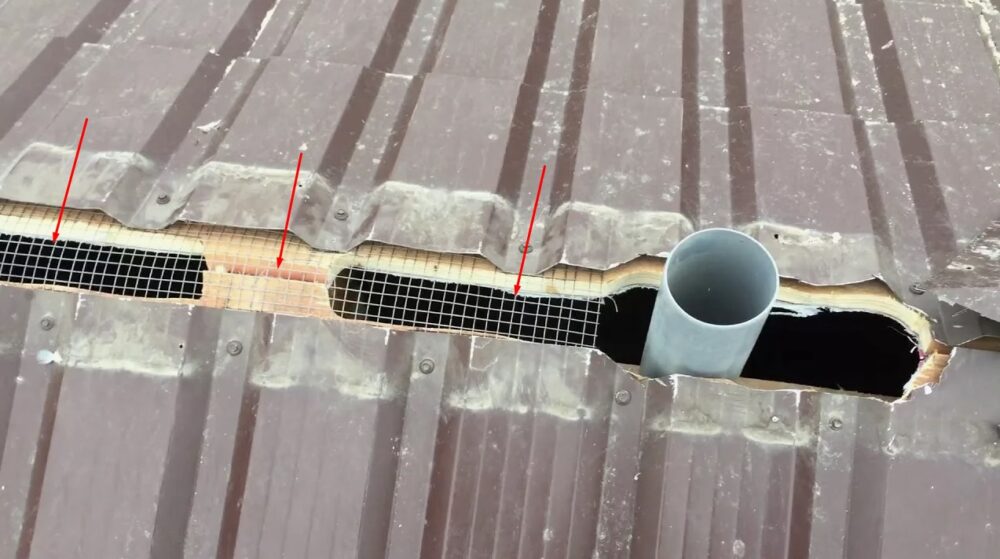

Фото Вентиляционный зазор на коньке крыши из профнастила

Мягкая кровля представлена битумной черепицей и рулонными покрытиями. Гибкий материал укладывают на сплошную обрешетку. Вентиляционный зазор методом крепления контробрешетки невозможно создать. Для воздухообмена на холодной крыше предусматривают проходные элементы. По всей площади ската в расчетном количестве и местах ставят вентили, черепашки.

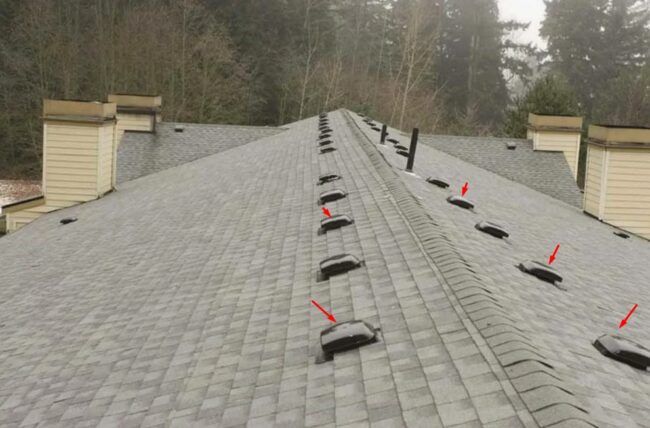

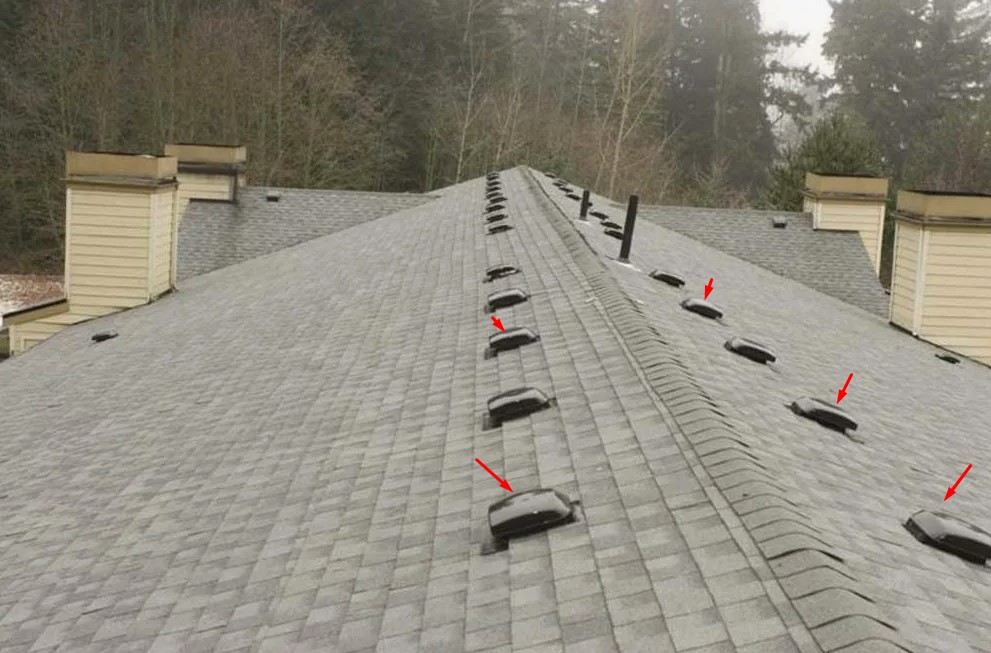

Фото Проходные элементы вентиляции чердака на мягкой кровле

Виды вентиляционных систем холодного чердака

Вопрос, как сделать вентиляцию, продумывают на этапе проектировки дома с учетом предполагаемого назначения чердака. В холодном исполнении большое чердачное пространство мансарды зимой не может использоваться жилым помещением. Комнаты невозможно организовать даже летом на маленьком чердаке флигеля или дома с четырехскатной крышей.

Экономически выгодный вариант – обустроить естественный вид вентиляции через продухи. Система не обустроена вентиляторами и воздуховодами. Из механизмов могут быть установлены на продухи решетки с заслонками, а кровля оснащена проходками с дефлекторами.

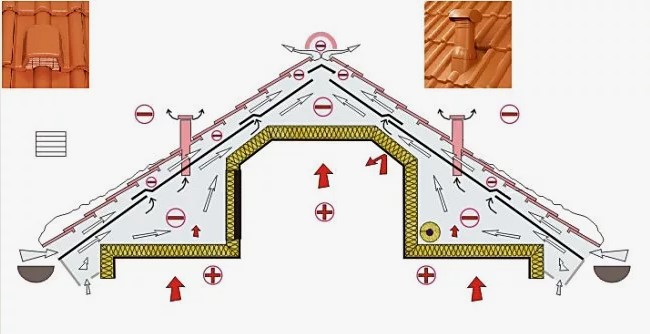

Фото Естественный бесканальный вид вентиляции чердака

Летом холодный большой чердак мансарды может эксплуатироваться комнатами отдыха. Если естественного воздухообмена недостаточно, обустраивают механическую вентиляцию. В простом исполнении канальную систему оснащают вытяжными и приточными вентиляторами. Бесканальную принудительную вентиляцию делают установкой бризера, настенного вентиляционного оборудования.

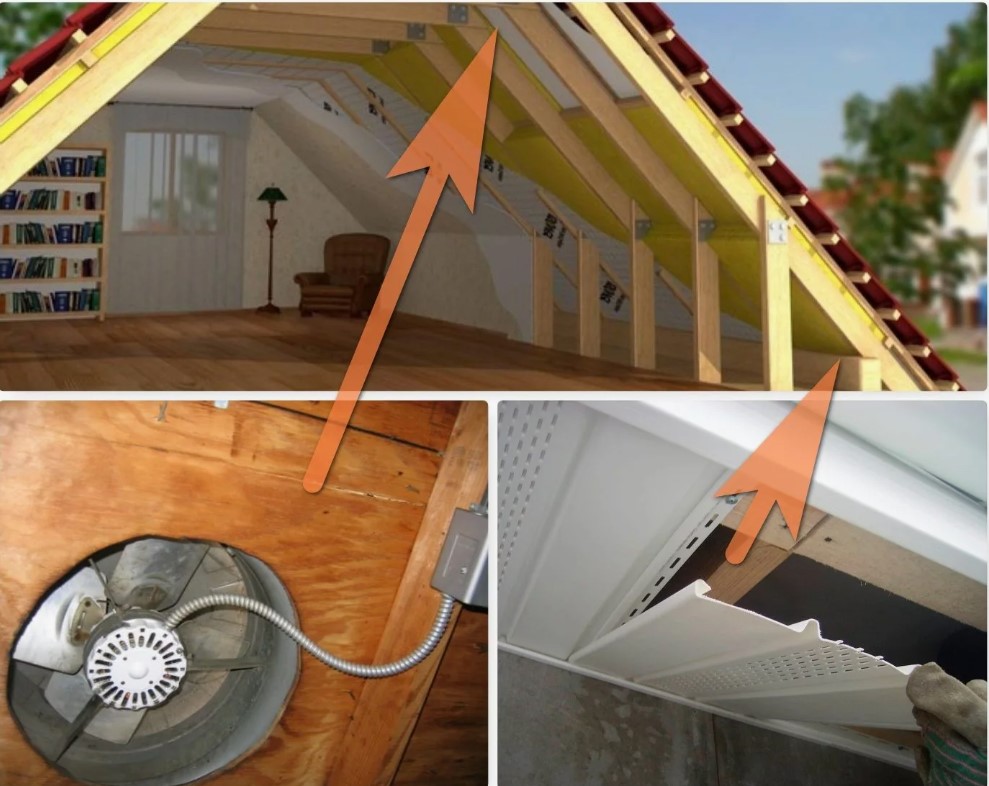

Фото Механическое бесканальное вентилирование врезанным в кровлю вентилятором

В сложном исполнении принудительную канальную систему соединяют с общедомовой сетью. Трубы с дома и чердачного помещения выводят через кровлю на улицу.

Механическая канальная вентиляция может дополняться рекуператором для сохранения тепловой энергии. Блок ставят на чердаке, подключают гибким гофрированным трубопроводом.

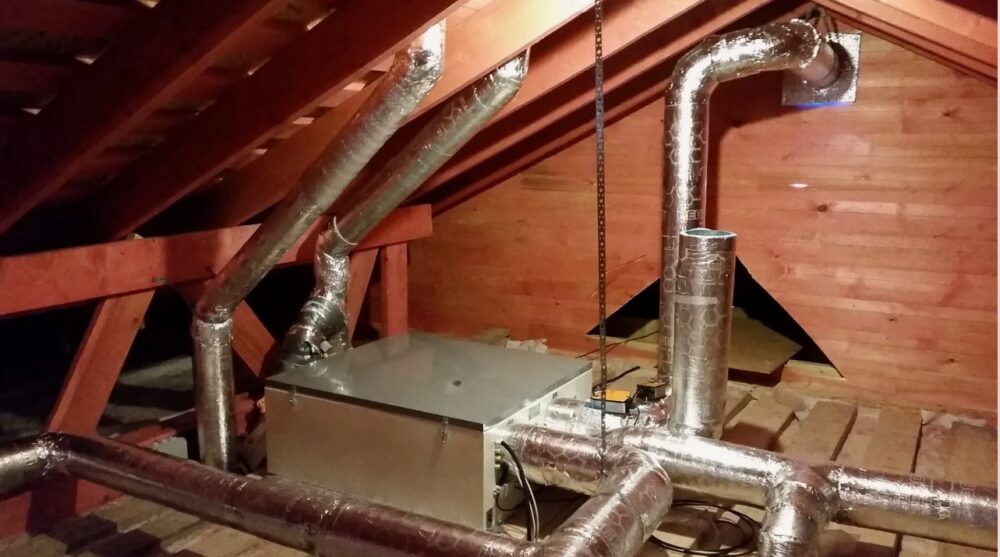

Фото Рекуператор на чердаке с подключенными воздуховодами общедомовой вентиляции

Расчет вентиляции

Обустройство вентиляции регламентируется СП 60.13330.2020. Профессиональные расчеты проводят с учетом требований, отраженных в документе. Чтобы инженерная сеть успевала справляться с работой, воздухообмен должен проходить в соответствие установленных норм.

Самостоятельно проще сделать расчет вентиляции естественного типа для холодного нежилого чердака. Для обеспечения качественного проветривания на 1000 м2 помещения предусматривают 2 м2 общей площади продухов.

Можно взять соотношение 1:300. Измеряют площадь продухов по пропускной способности с вычетом размера ламелей решеток, ребер и других преград.

Утверждение, что размер продухов не имеет значения, когда их общая площадь соответствует расчетному значению – миф. Через слишком зауженные отверстия скорость прохождения воздуха снижается, замедляется циркуляция. Когда продухи большие, повышается вероятность задувания ветром снега и дождевой воды. Увеличиваются теплопотери крыши и всего дома.

Через увеличенного размера зазор скорость прохождения потоков не повышается. Циркуляция ухудшается из-за образования турбулентности. В области продуха создастся сопротивление воздуху.

При расчете слуховых окон придерживаются следующих правил:

  1. Рекомендуемый размер 600х800 мм.
  2. Место установки слуховых окон – противоположные фронтоны, мансардных – противоположные скаты крыши.
  3. От боков кровли, конькового прогона и карниза нужно выдержать равные расстояния.
  4. Минимальный промежуток между соседними окнами – 1 м.

Если чердак без слуховых окон или как дополнение к ним, предусматривают щелевые продухи. При расчете общей площади и размера каждого отверстия учитывают место расположения на кровле:

  • Карнизные продухи предусматривают щелью или группой отверстий, образующих зазор длиной 200-250 мм шириной – 20 мм. Располагают в подшивке свеса ската, закрывают решетками. Продухи могут быть выполнены точечно отверстиями в верхнем ряду кладки или щелью между тыльной стороной нижней части кровли и торцом стен здания сразу за водосточными лотками.

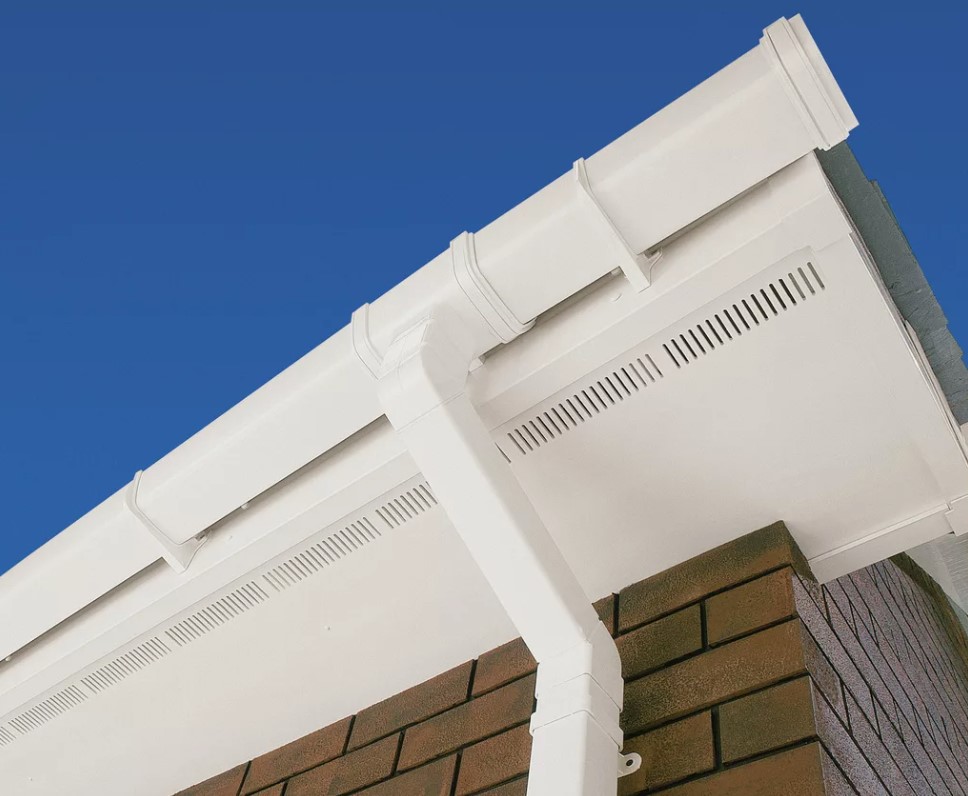

Фото Карнизные продухи в подшивке свеса ската

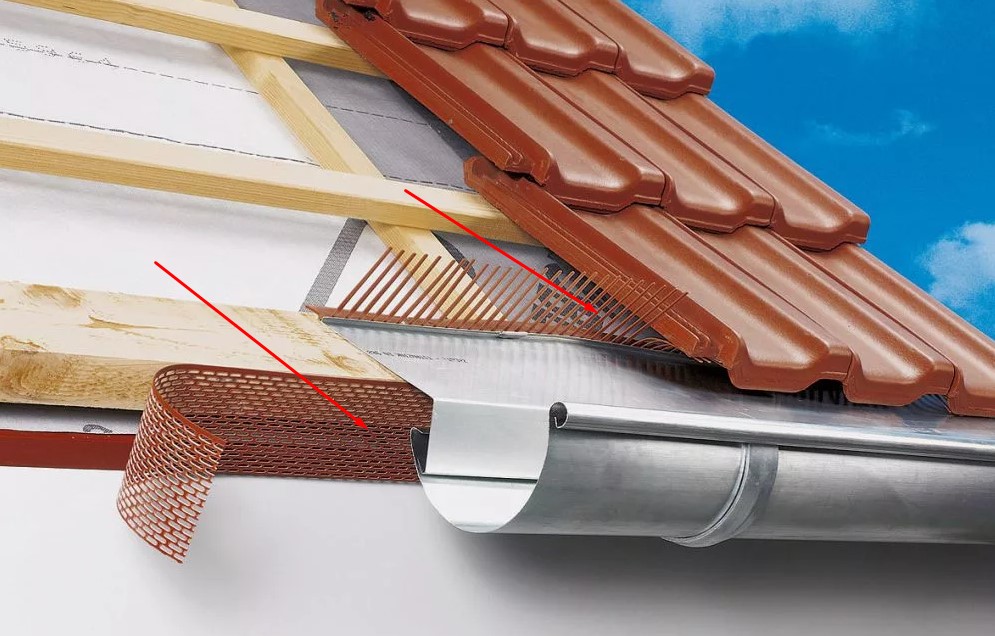

Фото Создание вентиляционных зазоров на свесе ската под металлочерепицей и обрешеткой за водостоком с капельником

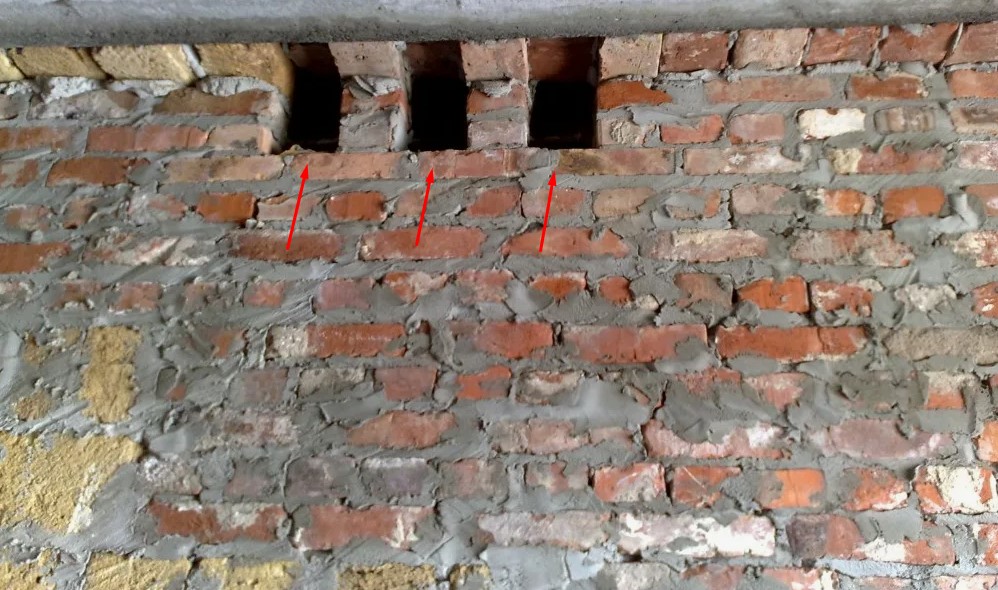

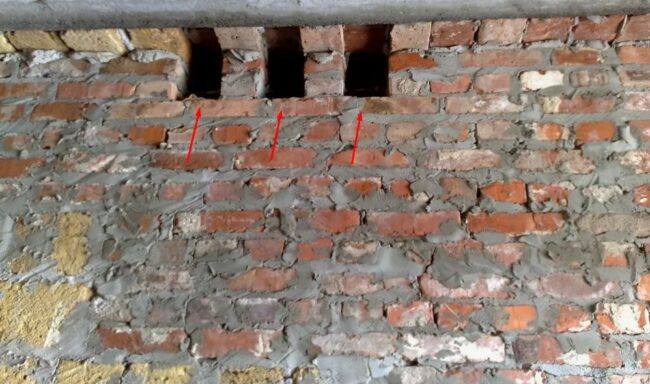

Фото Точечные продухи в кирпичной кладке

  • Коньковые продухи предусматривают в 2 раза длиннее карнизных, чтобы обеспечить хорошую тягу и вытяжку по коньку.

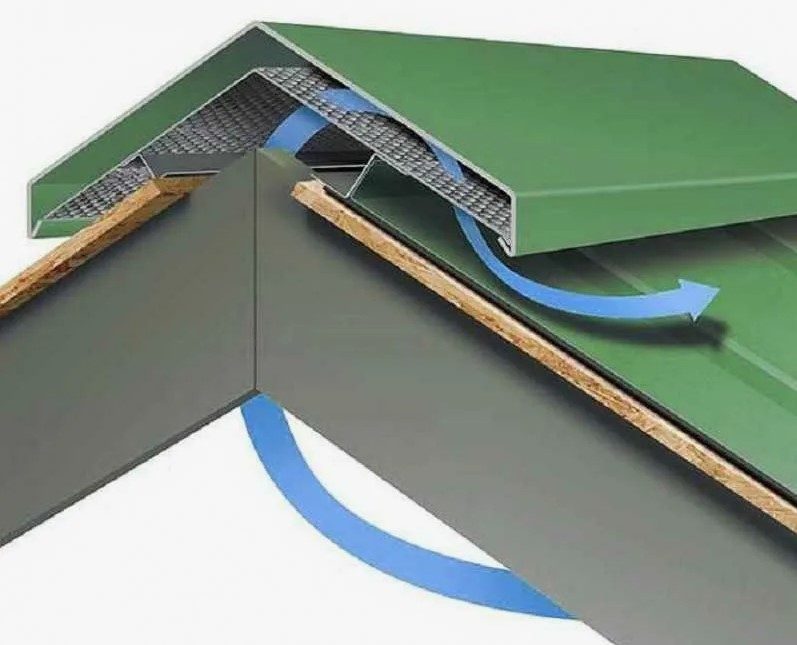

Фото Коньковый продух

На крышах сложной формы и длиной больше 10 м предусматривают вспомогательные элементы: аэраторы, флюгеры, проходки с турбодефлектором. В расчетах по количеству элементов учитывают пропускную способность, указанную производителем прибора. Место установки определяют по сложности формы крыши. К примеру, на черепичной кровле флюгеры ставят с отступом от конька на 1 ряд черепицы.

Когда верхний холодной этаж мансарды летом используют для отдыха, хозяйственных или санитарных нужд, в расчетах учитывают рекомендованные нормы воздухообмена жилого помещения. Параметры микроклимата в малоэтажных зданиях регламентированы ГОСТ 30494-2011.

Расчет выполняют для каждой комнаты с учетом целевого назначения и рекомендуемых норм воздухообмена. К примеру, в кухне за 1 час должно поменяться 60 м3 воздуха, в ванной и туалете – 25 м3. Дополнительно в расчетах учитывают предполагаемое количество пребывающих людей в комнате. На одного человека рекомендовано поступление 30 м3 свежего воздуха за 1 час.

Схемы вентилирования чердачного пространства

Одновременно с расчетами продумывается схема вентиляции чердачного пространства. При отсутствии слуховых и мансардных окон циркуляцию создают через продухи – карнизный приток и коньковую вытяжку.

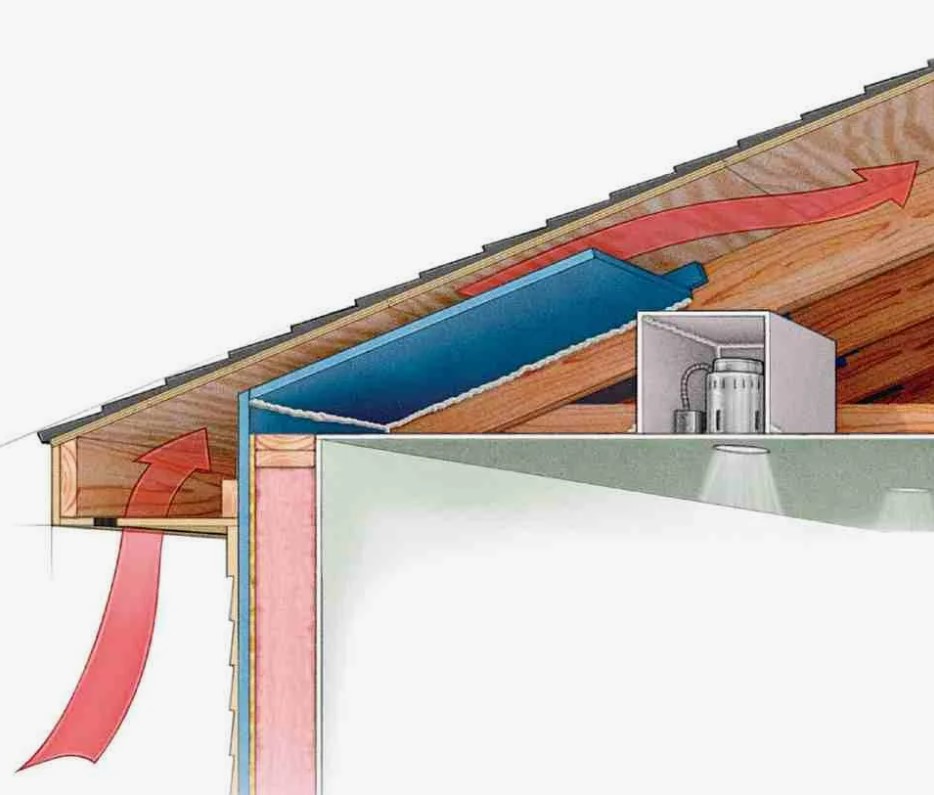

Фото Вентилирование чердака без слуховых окон

Наличие слуховых окон упрощает схему вентилирования. Карнизные и коньковые продухи оставляют, но дополнительно циркуляция создается через фронтоны с обустроенными проемами. Иногда вместо слуховых окон устанавливают декоративную решетку с регулируемой заслонкой и обратным клапаном.

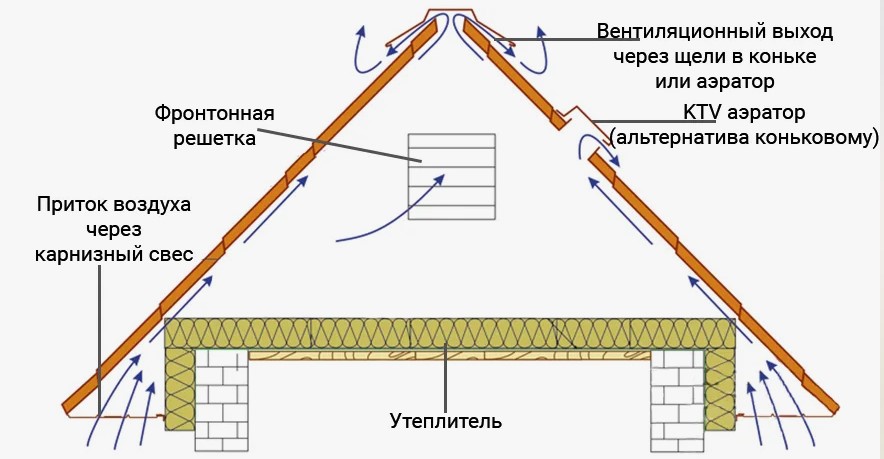

Фото Схема вентилирования чердака с фронтонными окнами

Схема принудительной канальной вентиляции составляется с учетом планировки дома. Если холодная крыша мансарды летом жилая, в каждую комнату подводят приток и вытяжку. Отведение отработанных масс предусматривают на улицу по вытяжной трубе.

Когда чердак нежилой даже летом, схема канальной системы может проектироваться общедомовой с выводом вытяжки на улицу. При раздельном исполнении нельзя из дома вывести вентиляцию на чердак для последующего отведения грязного воздуха через проходки и коньковые продухи.

Чердачная система воздухообмена не справится с удалением паров влаги, поступающих по вытяжке из жилых комнат и фановой трубе. Повышение влажности приведет к гниению деревянных стропил. В раздельной схеме нежилой чердак вентилируется через продухи. Вытяжка из дома и фановая труба от унитаза проходит через чердачное пространство с выходом на крышу.

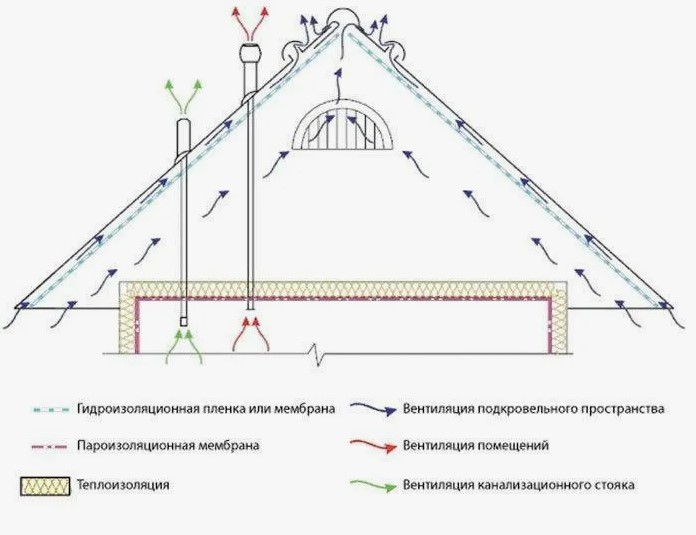

Фото Схема раздельной вентиляции чердака и помещений с выводом стояков на улицу через чердачное пространство

Инструкция установки естественной вентиляции

Вентиляционную систему чердака обустраивают на этапе монтажа крыши. Позже можно сделать только дополнительные продухи установкой слуховых окон или отверстиями с решетками на фронтоне.

Очередность работ:

  1. В области конька по всей длине оставьте вентиляционный зазор вытяжки шириной 5-10 см. Для защиты продухов от грязи и птиц уложите под планку добора коньковую ленту.

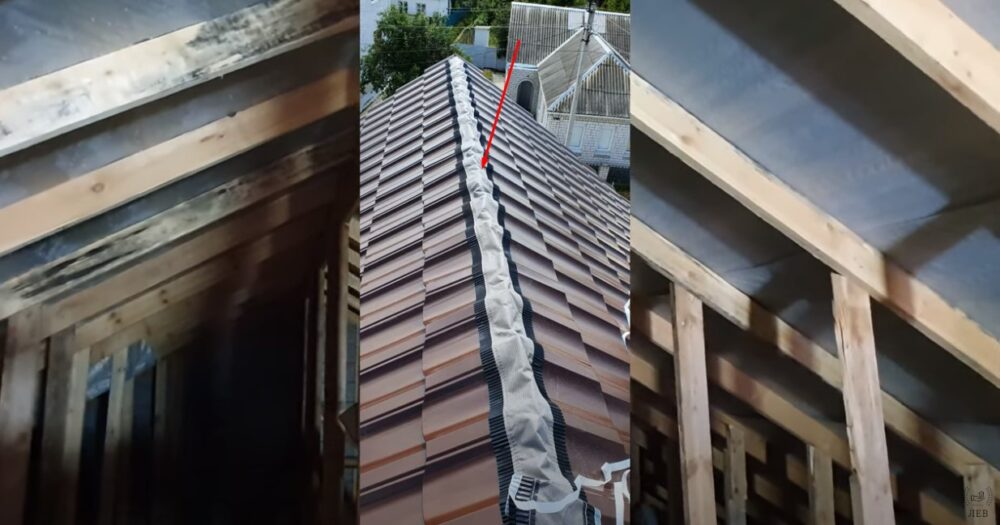

Фото Общий вид смежных скатов со стороны чердака и улицы с коньковой лентой по длине продуха

  1. Со стороны низа скатов оставьте щель до 50 мм между кровельным листом и обрешеткой с гидроизоляцией. Зазор должен сохраняться по всей площади крыши – от карниза до конька. Для его обустройства используйте планки контробрешетки. По периметру карниза зазор закройте сеткой для защиты от птиц и мусора.

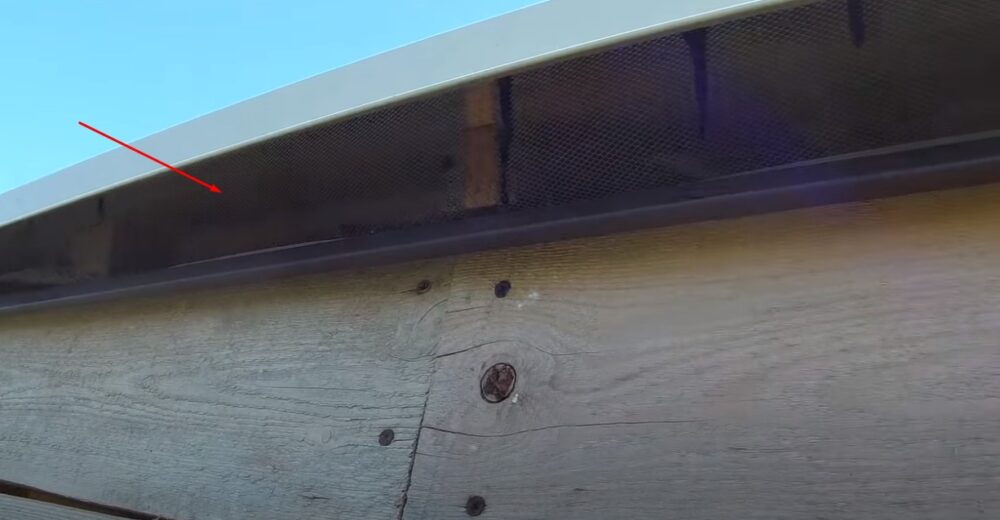

Фото Закрытый сеткой зазор подкровельной вентиляции

  1. Под карнизным свесом между краем кровли и стеной дома образуется пространство. Во время подшивки отделочным материалом оставьте отверстия для продухов вентилирования чердачного помещения, закройте софитами.

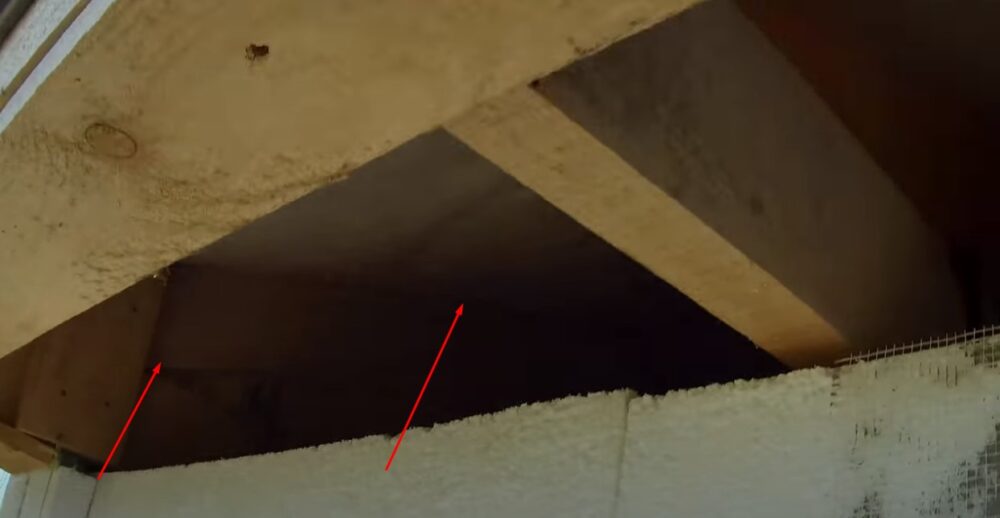

Фото Пространство под карнизным свесом

  1. Со стороны чердачного помещения на фронтоне из ОСП приложите решетки, нанесите разметку продухов. При помощи болгарки и ножовки выпилите отверстия.

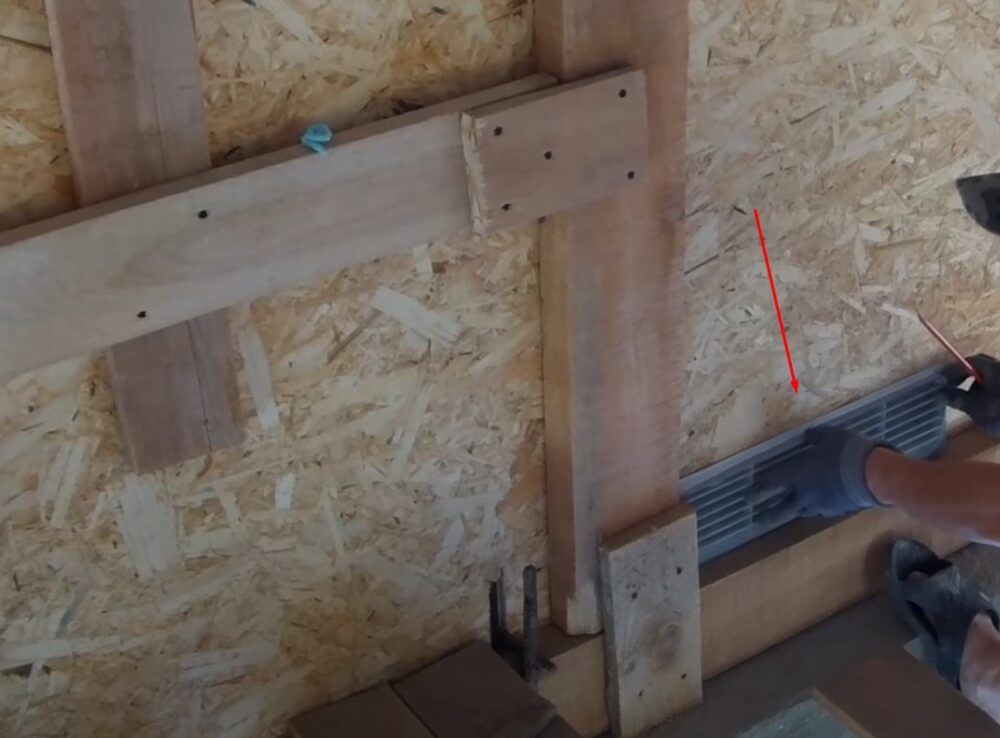

Фото Разметка на фронтоне продухов

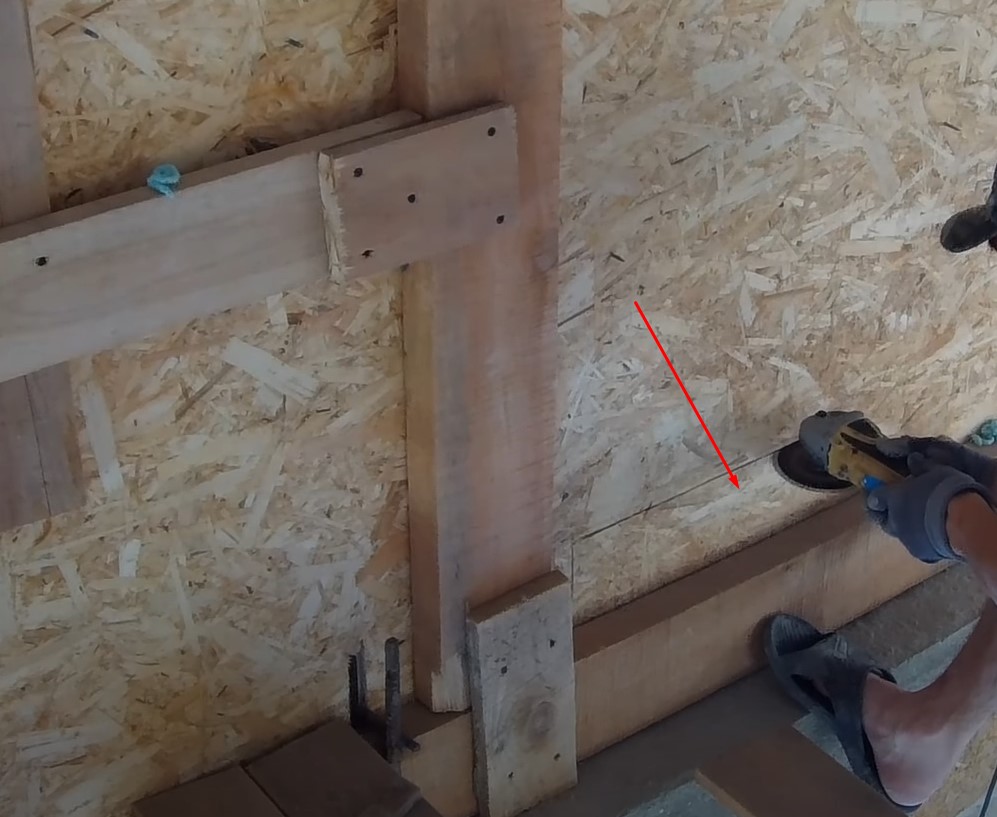

Фото Выпиливание отверстий под решетки

  1. Со стороны улицы в выпиленные на фронтоне продухи установите решетки. Зафиксируйте детали к ОСП в 4 точках через технические отверстия саморезами.

Если фронтон кирпичный, отверстия под продухи желательно заранее оставить в кладке или потом придется вырезать болгаркой с алмазным диском. Для крепления решеток понадобится в кирпиче сверить отверстия, вставлять пластиковые дюбели.

Чем утеплить воздуховоды на чердаке

Проходящие через холодный чердак вентиляционные воздуховоды обладают свойством конденсации. Влага внутри труб образуется из-за разности температур при контакте выходящих из дома теплых и окружающих на чердачном пространстве холодных потоков. Не допустить конденсацию помогает теплоизоляция.

Воздуховоды обматывают минватой или пенофолом с фольгированным покрытием. Подойдет фасонная скорлупа, состоящая из двух ответных половинок размером по диаметру трубы. Дороже вариант – утепление вентиляции напылением пенополиуретана.

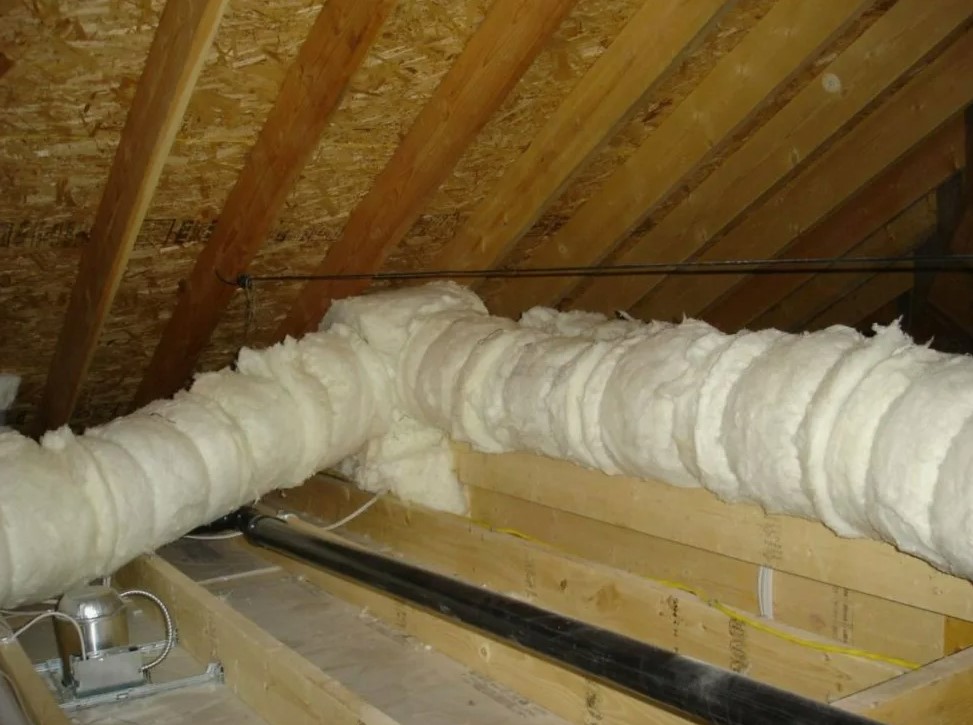

Фото Утепленная труба минватой без фольгированного покрытия

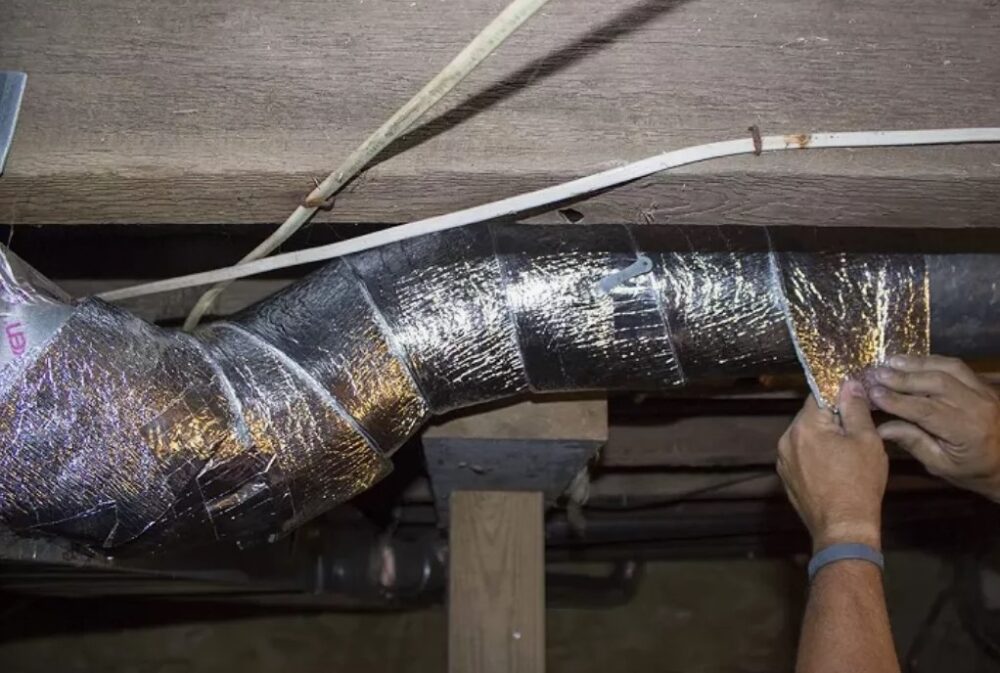

Фото Утепление воздуховода фольгированным пенофолом

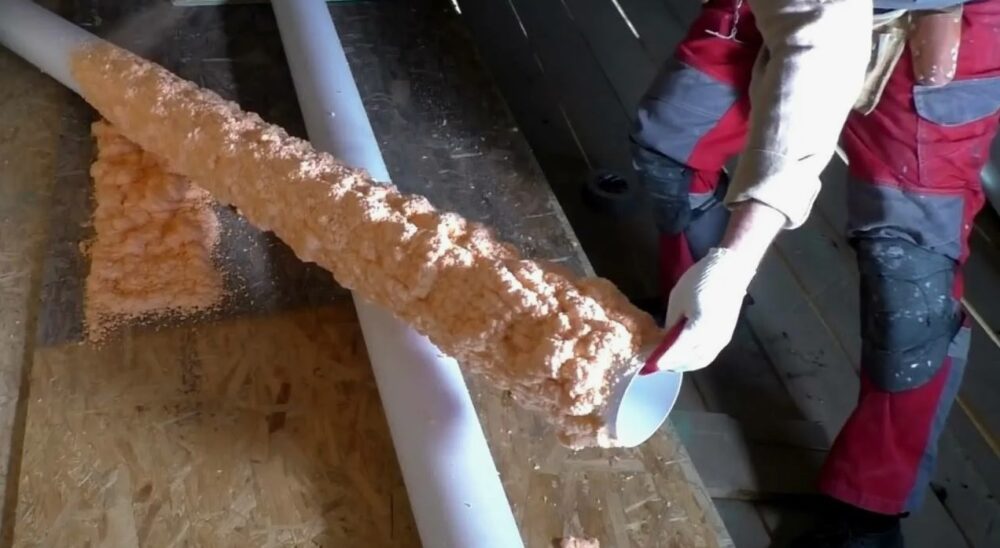

Фото Напыление пенополиуретана на трубы вентиляционных стояков

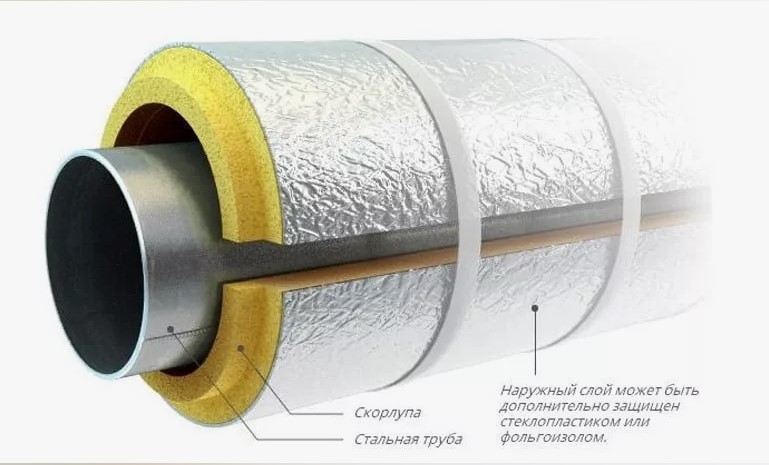

Фото Утепление трубы фасонной скорлупой

Рекомендации по эксплуатации и обслуживанию вентиляционной системы

Воздухообмен на холодном чердаке происходит без участия человека. Обслуживание естественной системы заключается в периодическом осмотре продухов, очищении от скопившейся грязи. Стыки проходных элементов с кровлей проверяют на отсутствие течи.

Обслуживание механической системы усложняется необходимостью содержания оборудования в рабочем состоянии. Нужно менять или промывать фильтры, смазывать подшипники вентиляторов.

Периодичность техобслуживания указана производителем в инструкции к конкретному оборудованию. Каналы от длительной эксплуатации внутри обрастают жировыми накоплениями. Трубопроводы чистят через ревизионные лючки, методом разборки отдельных участков.

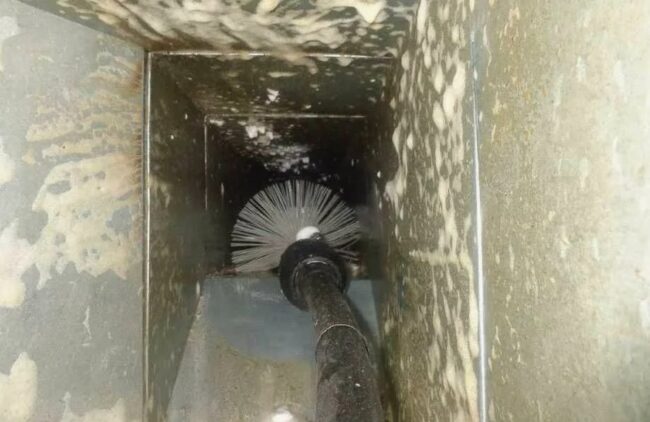

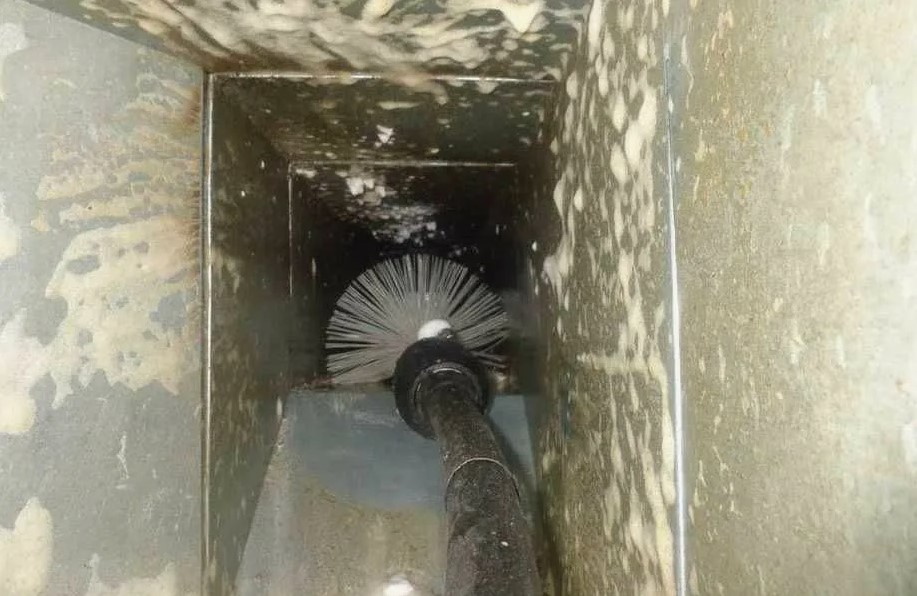

Фото Прочистка вентиляционного короба химическим и механическим способом

Ответы на часто задаваемые вопросы

Обязательно надо делать вентиляцию холодного чердака?

Вентилирование чердачного пространства необходимо для отведения с грязным воздухом паров влаги, создающих благоприятный микроклимат для уничтожающих деревянные стропила грибков.

Надо ли утеплять фронтон холодной крыши?

Фронтон считается продолжением стены. Утеплять рекомендуется в случае с теплым и холодным чердаком, чтобы не образовались мостики холода в области потолочного перекрытия дома. Теплоизоляцию крепят одновременно на фасад и фронтон.

Можно выводить вытяжку из дома на чердачное пространство?

На чердак вытяжку из дома выводить нельзя. Вентиляция крыши не справится с отведением поступающих из помещения паров влаги. Ускорится гниение деревянных деталей крыши.

Оправдано ли утепление крыши дома с мягкой кровлей и холодным чердаком?

Теплоизоляция мягкой кровли экономически не оправдана на нежилом чердаке без обогрева. Температура на чердачном пространстве будет близка к уличной. Теплоизоляционные материалы не греют, а удерживают тепло. В доме с холодным чердаком экономически оправдано утеплить потолочное перекрытие.
