Выходящее в помещение отверстие воздуховода вентиляции закрывают декоративной решеткой. Если дать обобщенный ответ на вопрос что такое анемостат, то под техническим устройством подразумевается тот же конечный элемент вентиляционного канала.
Анемостат это узел распределение воздушного потока. В общих чертах, это альтернатива декоративной решетки или диффузора, но отличается конструкцией и механизмом работы.
- Назначение, устройство, разновидности анемостатов
- ТОП 10 надежных анемостатов
- ТОП 5 надежных анемостатов из пластика
- Анемостат фирмы AIRONE DVA 100
- Анемостат РВС АН 125
- Анемостат VENTS АВS А 150 ВРФ
- Анемостат DIAFLEX DVK 100
- Анемостат ERA 10АПВП АБС 100
- ТОП 5 надежных анемостатов из стали и нержавейки
- Анемостат ERA 12.5DUM
- Анемостат VENTS АМ 150 ВРФ Н
- Анемостат EUROPLAST DM 100
- Анемостат AIRONE DVS-100
- Анемостат DEC International DVSR
- Пошаговое руководство по монтажу анемостата
- Видео процесса установки устройства
- Ответы на актуальные вопросы
Назначение, устройство, разновидности анемостатов
В каждом доме с вентиляцией отверстие вентиляционного канала закрывает решетка или диффузор. Конечный элемент инженерной системы исполняет декоративную роль, защищает воздуховод от загрязнения мусором и проникновения грызунов.
Через решетку или диффузор распределяются поступающие воздушные потоки, но их объем невозможно регулировать.
Анемостат исполняет аналогичную роль, но имеет регулировочный механизм с воздушным клапаном. Пользователь может отрегулировать количество поступающего воздуха методом перемещения тарелки по винту. В закрытом положении клапан не пропускает воздушные потоки.
Если решетка обычно выполнена прямоугольной формой, то анемостат всегда цилиндрический. В комплекте идет фланец, муфта для крепления на стене, потолке или воздуховоде. Техническое изделие применяется в системах вентиляции, кондиционирования, воздушного отопления.

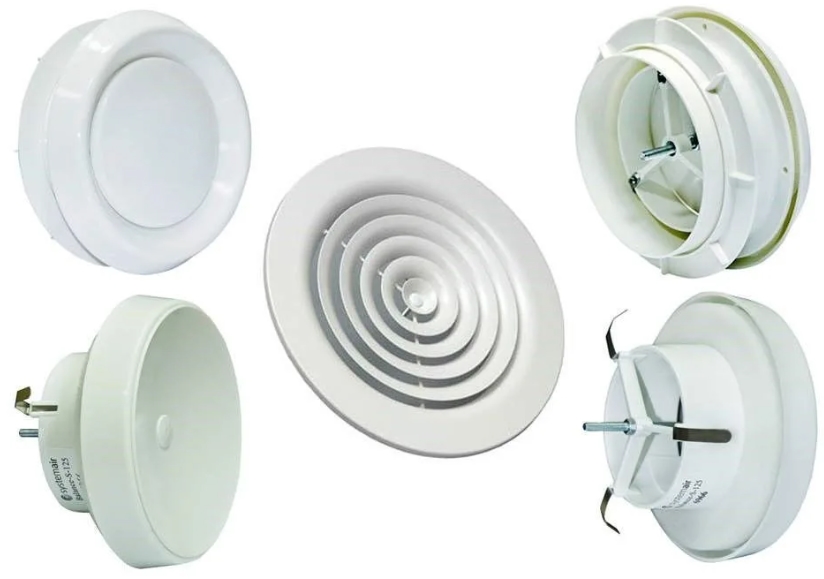

Основная классификация анемостатов связана с конструкцией клапана. От формы тарелки зависит, в какую сторону узел пропускает воздушный поток.
По материалу изготовления анемостаты бывают пластиковые, металлические и с деревянной тарелкой. Отличаются приборы диаметром, размером хода воздушного клапана. У приточной и вытяжной модели обычно 1 тарелка. Универсальный прибор может быть выполнен с 2 клапанами.
Для маленьких комнат предназначены модели диаметром 80-100 мм. В больших помещениях ставят приборы размером 125-200 мм.
Подбирают модели по пропускной способности с учетом расчетных показателей вентиляционной системы. Обладая основными сведениями об анемостатах, зная, что это такое, можем приступить к обзору рейтинга.
ТОП 10 надежных анемостатов
По материалу изготовления различают анемостаты из дерева, пластика и металла. У деревянных моделей из прошедшей термообработку древесины сделана только верхняя декоративная тарелка. Другие детали выполнены из пластика или металла.
Техническое устройство ставят в вентиляционный канал бани или дом с внутренней отделкой из натурального дерева. Кроме материала изготовления декоративной тарелки, других технических отличий в конструкции нет. В рейтинге ТОП 10 рассмотрим по 5 разновидностей анемостатов, сделанных из пластика и металла.
ТОП 5 надежных анемостатов из пластика
Продукция из ударопрочного пластика обладает удачным соотношением цена/качество. Вентиляционные приборы не поддаются коррозии, отличаются долголетием при эксплуатации в помещениях с повышенной влажностью.
Пластик – обобщенное определение материала. Детали вентиляционных приборов производят из полипропилена, АБС-пластика и полиуретана.

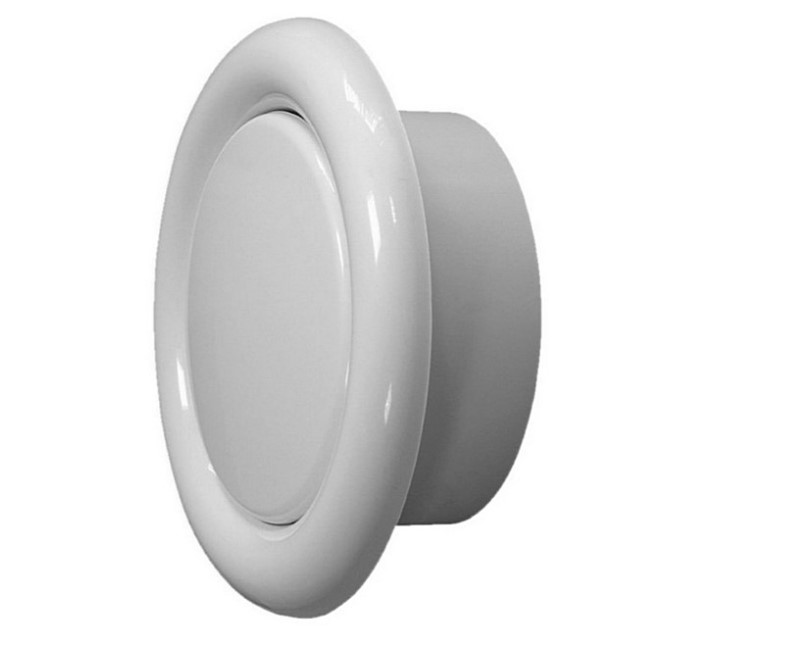

Анемостат фирмы AIRONE DVA 100
Первое место рейтинга по отзывам пользователей занял приточно-вытяжной анемостат отечественного производства. Прибор предназначен для монтажа на отверстие вентиляционного канала сечением 100 мм.
Материалом производитель использовал ударопрочный АБС-пластик. Из монтажных элементов в комплекте поставляется фланец с удлиненной муфтой.
Изделие в классическом белом цвете непримечательное на стене, сочетается с обоями, штукатуркой и другой финишной отделкой помещения. На полуматовой поверхности малозаметны загрязнения пылью. Стоимость на Яндекс Маркет – 415 рублей.
Плюсы и минусы:
- низкая стоимость по сравнению с импортными аналогами;
- качественный пластик и исполнение прибора;
- с монтажом справится новичок;
- анемостат справляется с притоком и отведением воздуха.
- Недостатков у AIRONE пользователи не выявили.

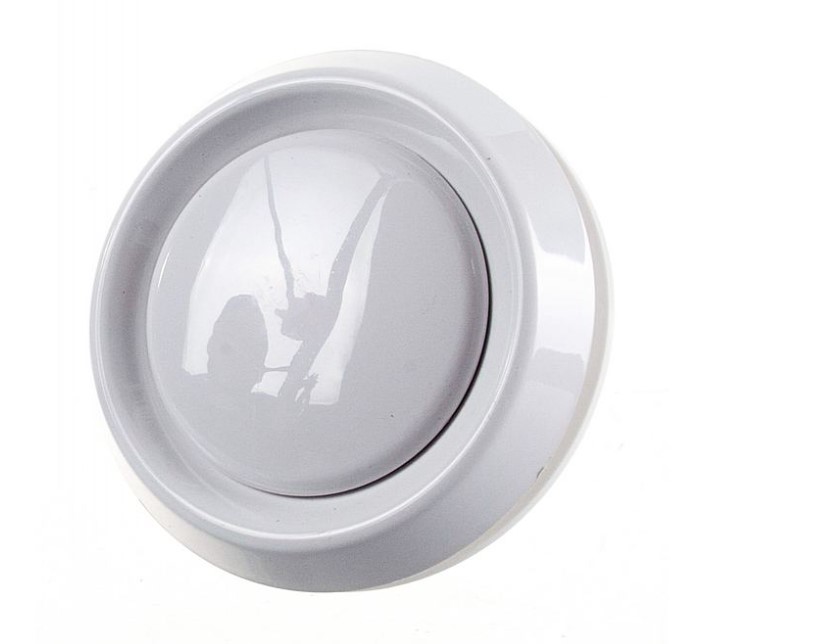

Анемостат РВС АН 125
Отечественный производитель «ЗЕРН» специализируется на продукции для систем вентиляции и кондиционирования. Под торговой маркой РВС выпускает анемостаты, предназначенные для монтажа на приточно-вытяжные воздуховоды диаметром 125 мм.
Размер внешнего кольца увеличен до 166 мм. Монтаж осуществляется при помощи фланца, стопорного кольца и распорных лапок.
Прибор одинаково хорошо работает, если установить на вытяжной или приточный канал. Поступательное движение клапана составляет 0-22 мм. Максимальная площадь просвета в открытом положении – 0,008 м2. Стоимость от 330 рублей.
Плюсы и минусы:
- детали отлиты из качественного пластика;
- клапан передвигается плавно;
- тарелка плотно прилегает к гнезду в закрытом состоянии;
- современный нейтральный дизайн, сочетающий прибор со стенами из гипсокартона, натяжным потолком и другими видами отделки.
- Отрицательные отзывы по работе прибора не наблюдались. К минусам относят незначительно завышенную стоимость по сравнению с другими отечественными аналогами, обладающими сходными характеристиками.

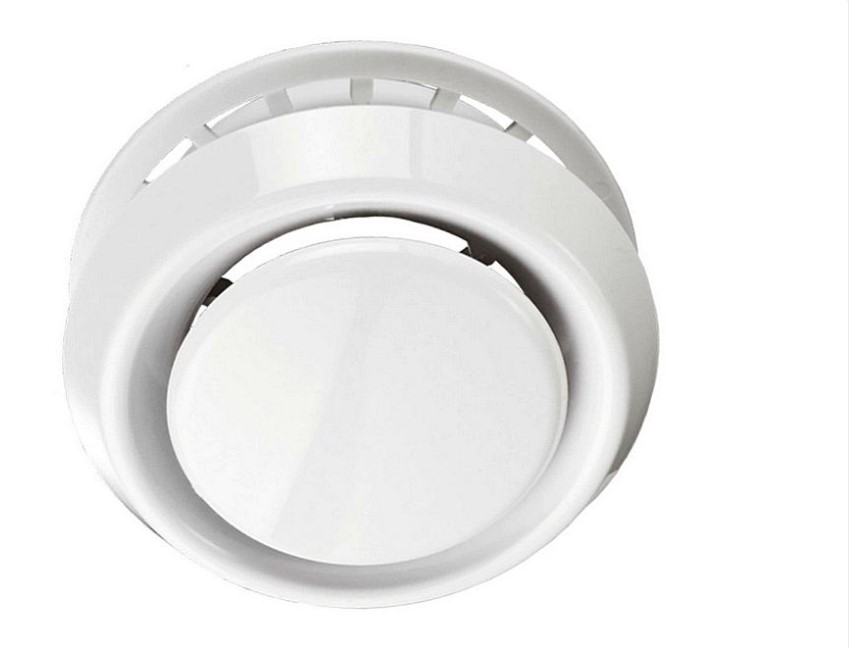

Анемостат VENTS АВS А 150 ВРФ
Украинский бренд производит климатическое и вентиляционное оборудование, пользующееся спросом в РФ. Продукция соответствует европейским стандартам. Модель АВS А 150 предназначена для установки на воздуховод сечением 150 мм.
Допускается монтаж на вентиляционный и отопительный канал. Производитель комплектует прибор фланцем, упрощающим фиксацию корпуса на подвесных потолках и стенах из гипсокартона.
Диаметр по наружному кольцу составляет 200 мм. Диапазон поступательного движения клапана 0-23 мм. Площадь просвета в открытом состоянии – 0,009 м2. Корпус изготовлен из ударопрочного белого пластика.
Плюсы и минусы:
- высокое качество подтверждено гарантией производителя 5 лет;
- простой монтаж под силу новичку;
- закрытая тарелка плотно прилегает к гнезду, не оставляя зазора;
- анемостат одинаково хорошо работает на вытяжке, притоке и отопительном воздуховоде.
- Недостатков не обнаружено
На Яндекс Маркет установлена цена – 523 рубля. К недостаткам относят не завышенную стоимость, а отсутствие модели на складе.

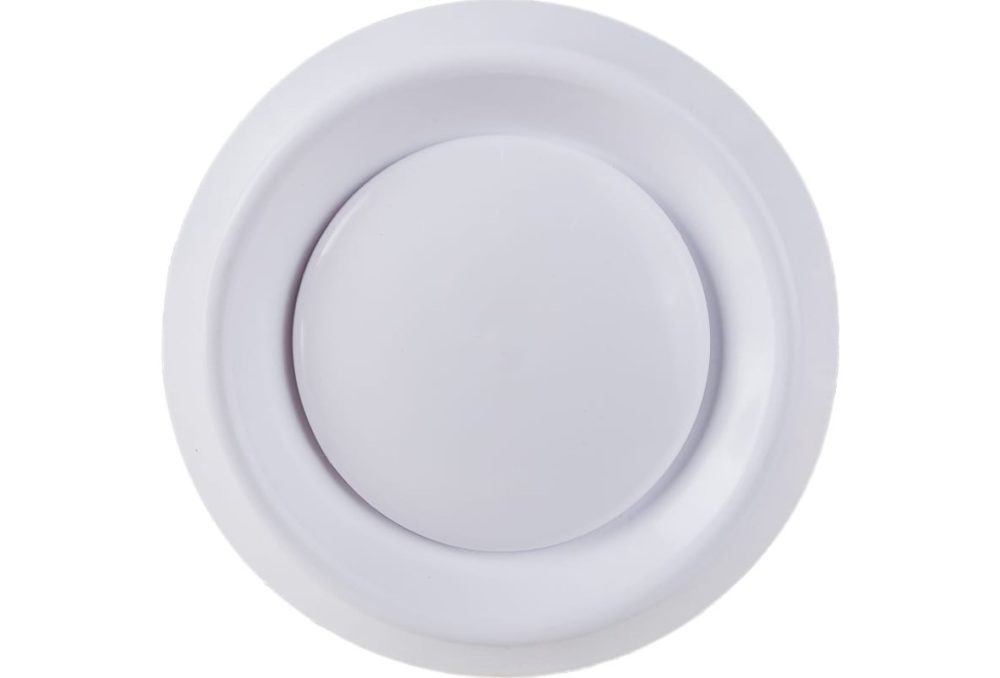

Анемостат DIAFLEX DVK 100
Отечественный бренд известен продукцией на рынках России и ближнего зарубежья. Изначально производитель выпускал воздуховоды. С расширением ассортимента появились анемостаты, декоративные решетки и диффузоры.
Модель DVK 100 привлекает потребителя простотой исполнения из качественного полипропилена и низкой стоимостью. На Яндекс Маркет прибор продают за 298 рублей.
По назначению DVK 100, это анемостат вытяжной и приточный. Работает одинаково хорошо на приток и отведение в воздуховодах сечением 100 мм. Монтажным элементом служит удлиненная муфта.
Плюсы и минусы:
- бюджетная стоимость;
- простой монтаж собственными силами;
- прочный корпус;
- универсальный дизайн изделия сочетается с интерьером помещения в любом стиле;
- при перемещении клапан плавно передвигается.
- К минусам относятся жалобы пользователей на неплотное прилегание тарелки к гнезду в закрытом состоянии. Зазор образуется из-за перекоса винта воздушного клапана.

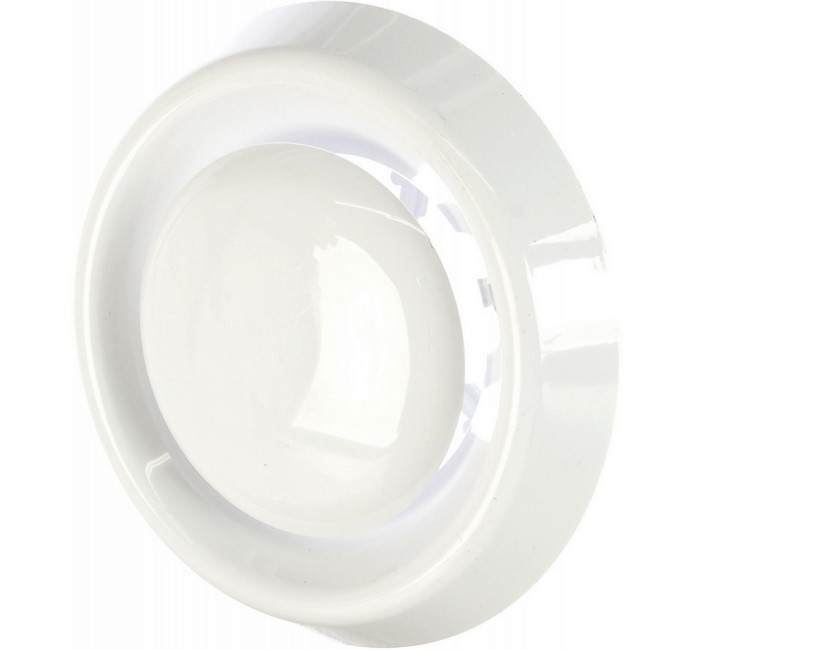

Анемостат ERA 10АПВП АБС 100
На 5 позиции рейтинга расположился прибор отечественного бренда «ЭРА», лидирующего в производстве комплектующих для систем кондиционирования, вентиляции и отопления. Продукция пользуется спросом на отечественном и зарубежном рынке.
Прибор 10АПВП изготовлен из АБС-пластика. В одном изделии покупатель получает анемостат приточный и вытяжной. Ставить можно на канал воздушного отопления и кондиционирования.
Диаметр корпуса рассчитан для установки на воздуховод сечением 100 мм. Комплектация фланцем упрощает монтаж на стену и потолок с обшивкой гипсокартоном. По наружному кольцу диаметр корпуса достигает 150 мм. На Яндекс Маркет цена модели установлена 830 рублей.
Плюсы и минусы:
- надежная работа;
- прочный пластик без кромок и заусениц, что свидетельствует о высоком качестве литья;
- за свою цену модель оправдывает свое предназначение.
- в закрытом состоянии между тарелкой и гнездом остается зазор;
- нарезанная в пластиковой распорке резьба для винта тарелки не может быть заменена гайкой в случае поломки;
- глянцевая поверхность быстро загрязняется пылью, обладает дешевым видом;
- во время открывания полностью закрытого клапана заклинивает винт.
Несмотря на достаточное количество минусов, модель 10АПВП имеет место в пользовательском рейтинге.
ТОП 5 надежных анемостатов из стали и нержавейки
У металлических анемостатов есть 2 отрицательных качества: высокая стоимость и возможность возникновения коррозийного процесса при работе в агрессивной среде.
Во всех остальных эксплуатационных характеристиках приборы выигрывают у пластиковых аналогов.
Для технических изделий характерна высокая прочность корпуса, износостойкость рабочего механизма, возможность эксплуатации в инженерных системах с большим перепадом температур и влажности.
Дизайнерские модели выпускают с порошковой окраской. Почитателям долговечной продукции производители предлагают изделия из матовой или глянцевой нержавейки.

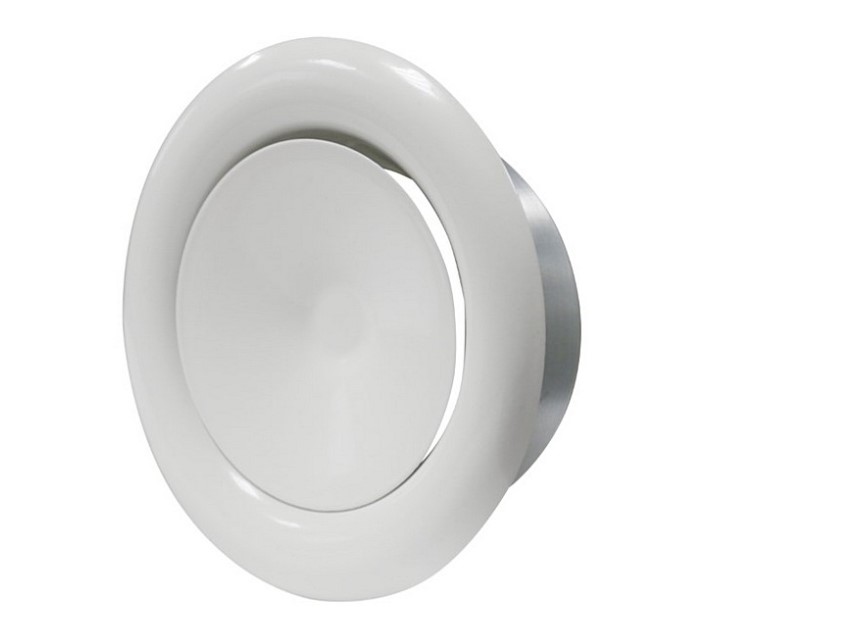

Анемостат ERA 12.5DUM
Модель отечественного производителя ERA выполнена из стали. Антикоррозийным декоративным покрытием использована эмаль белого цвета. Защитный слой устойчив к царапинам и образованию сколов.
Эмаль предотвращает коррозийные процессы при эксплуатации анемостата в условиях повышенной влажности. Область использования – вытяжка или приток вентиляции, системы кондиционирования и воздушного отопления.
В комплектацию входит удлиненная муфта диаметром 122,5 мм и фланец. Механизм предназначен для монтажа прибора в гибкий воздуховод сечением 125 мм.
На стену из гипсокартона, подвесной потолок, жесткий вентиляционный канал предусмотрено скрытое крепление фланцем. Диаметр по внешнему кольцу составляет 164 мм. Максимально высокая стоимость на Яндекс Маркет – 709 рублей.
Плюсы и минусы:
- аккуратный внешний вид;
- плавно перемещающийся механизм;
- тарелка плотно перекрывает вентиляционный зазор.
- Недостатком считают высокую стоимость за изделие из стали с эмалированным покрытием.
По долголетию, простоте монтажа, удобству обслуживания нареканий нет от пользователей.

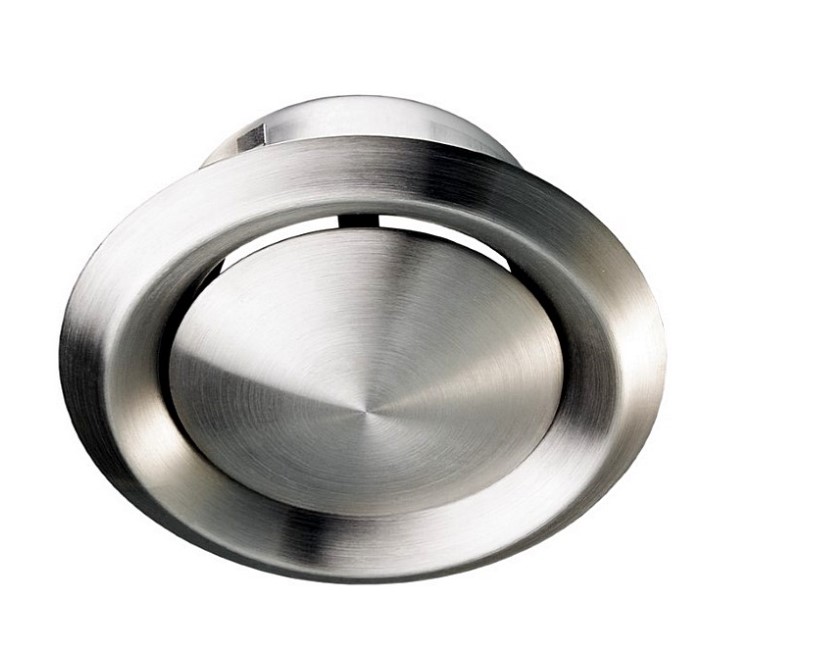

Анемостат VENTS АМ 150 ВРФ Н
Прибор предназначен для работы на приточном и вытяжном воздуховоде. Применяется в системе кондиционирования, вентиляции, воздушного отопления.
Корпус выполнен из нержавеющей стали. Украинский производитель не стал прятать естественный вид матовой нержавейки под дополнительным декоративным слоем.
Техническое изделие одинаково надежно работает в условиях повышенной или пониженной влажности и температуры. Подходит для установки в воздуховод сечением 150 мм.
Диаметр по наружному кольцу составляет 162 мм. Комплектуется соединительной муфтой длиной 62 мм, сечением 145 мм.
Плюсы и минусы:
- современный дизайн;
- надежность и долголетие обусловлено использованием нержавейки;
- клапан плотно прилегает к гнезду в закрытом положении.
- Недостатком пользователи считают высокую цену.
На Яндекс Маркет модель из нержавейки продают стоимостью от 523 рублей.

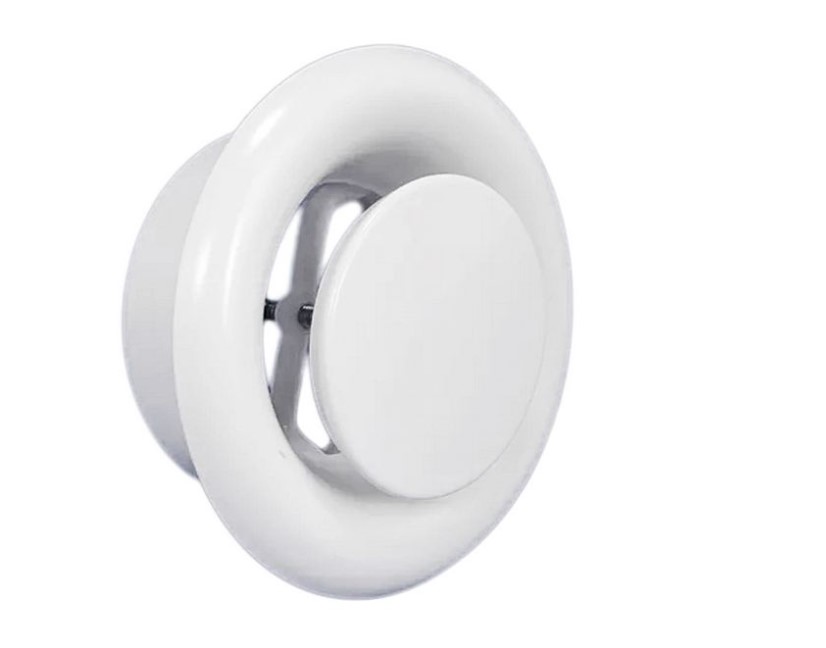

Анемостат EUROPLAST DM 100
Анемостат латвийского производства изготовлен из листовой стали. Защитно-декоративное покрытие выполнено полимерным окрашиванием.
Белый цвет придает изделию симпатичный вид, универсально подходит под разные виды отделок помещения.
Прибор предназначен для установки в вытяжной воздуховод диаметром 100 мм. По наружному кольцу габариты достигают 140 мм. Комплектуется монтажными элементами для установки в каналы, обшивку стен и потолка. Средняя цена на Яндекс Маркет – 415 рублей.
Плюсы и минусы:
- проходящие через вентиляционный зазор воздушные потоки не создают шум;
- высокое качество рабочего механизма и материалов корпуса;
- доступная стоимость, несмотря на импорт.
- Недостатком модели пользователи считают ограниченную область применения. Кроме вытяжки, на других воздуховодах прибор не работает.

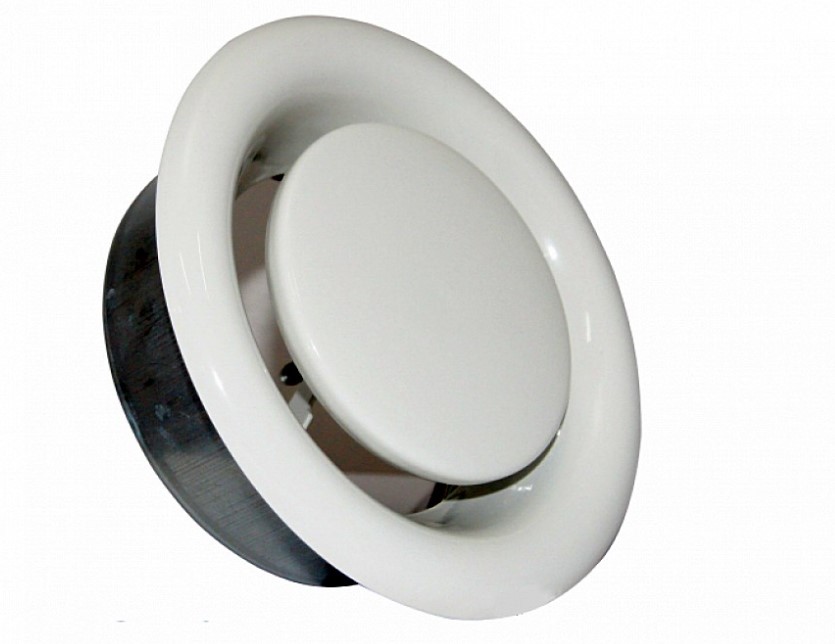

Анемостат AIRONE DVS-100
Прибор отечественного производства предназначен для установки на вытяжной канал сечением 100 мм. Подходит для обустройства вентиляции на кухне, в совмещенном санузле или раздельной ванной и туалете.
Детали изготовлены из листовой стали с последующей порошковой покраской в белый цвет. Поставляемая в комплекте муфта упрощает монтаж на обшивочный материал стен, подвесных потолков. Средняя стоимость на Яндекс Маркет – 410 рублей.
Плюсы и минусы:
- хорошее качество, присущее продукции торговой марки AIRONE;
- плавное передвижение клапана;
- невысокая стоимость.
- К минусам относят невозможность установки на приточный канал, только вытяжка. Отсутствие в комплекте фланца усложняет монтаж на тонкие перегородки.

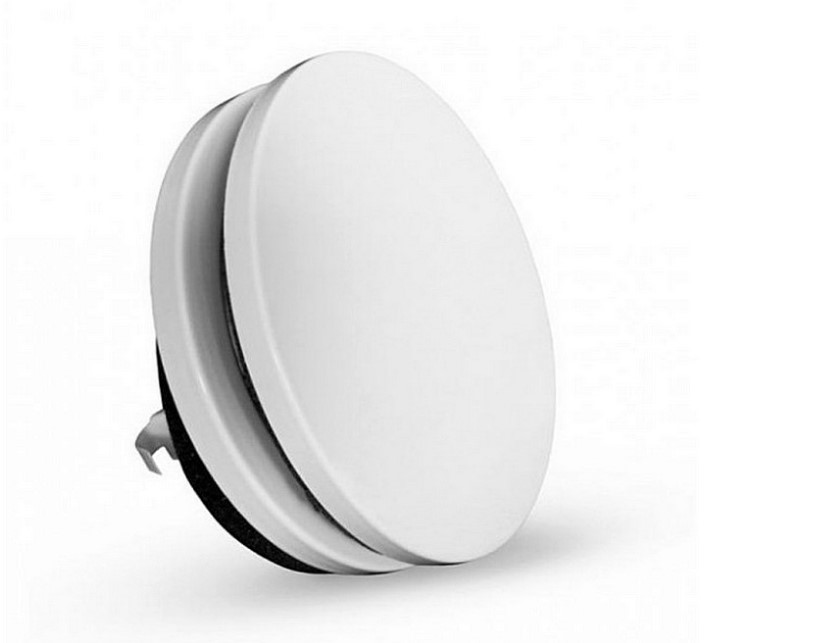

Анемостат DEC International DVSR
Завершает рейтинг приточная модель нидерландского производителя DEC. Прибор подходит для систем воздушного отопления, вентиляции, кондиционирования. Техническое изделие производят методом штамповки из листовой стали.
Защитно-декоративное покрытие наносят порошковым окрашиванием. Привлекательность создана белым матовым цветом.
Приточная модель комплектуется поролоновой прокладкой, снижающей уровень шума проходящего воздуха. Для монтажа на раму предусмотрены клипсы, в трубу диаметром 125 мм – фиксаторы в виде лапок. Цена на Яндекс Маркет – 1160-1180 рублей.
Плюсы и минусы:
- бесшумная работа за счет наличия эластичной прокладки;
- клапан точно подогнан к гнезду, плотно прилегает;
- продуманное устройство механизма позволяет плавно регулировать движение клапана.
- К недостаткам относят высокую цену модели, работающую только на приточном канале.
Пошаговое руководство по монтажу анемостата
На самостоятельную установку анемостата понадобится затратить максимум пол часа времени. Самое сложное в монтаже – это вырезать круглое отверстие под корпус прибора.
Понадобится электродрель с коронкой по тому материалу, с которым придется работать. Дополнительно подготовьте отвертку, пассатижи, разметочный инструмент.
Рассмотрим пример установки регулируемого анемостата в короб из ДСП:

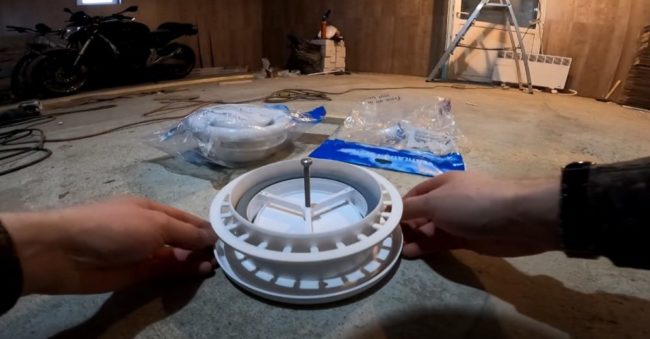

- Распакуйте анемостат, ознакомьтесь, что это такое. Проверьте наличие монтажных комплектующих. Измерьте диаметр корпуса, под который придется вырезать посадочное гнездо.

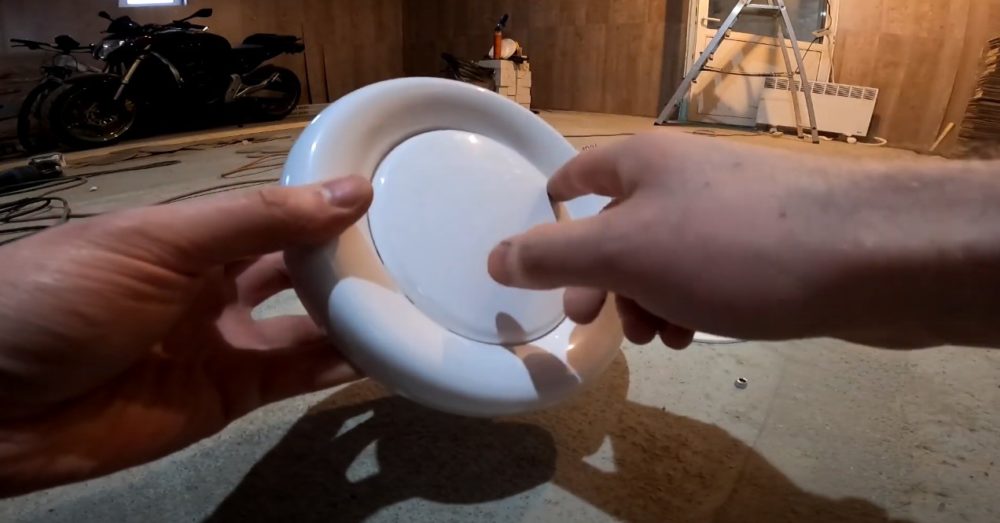

- Проверьте рабочий ход клапана. Посмотрите, насколько плотно тарелка прилегает к гнезду в закрытом положении.

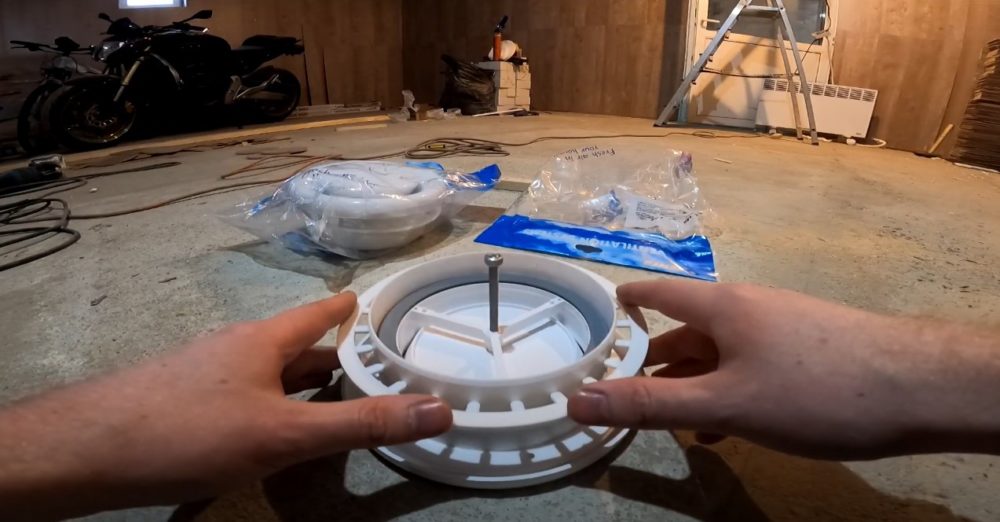

- Снимите с корпуса вспомогательный монтажный фланец. Деталь понадобится для фиксации анемостата в коробе.

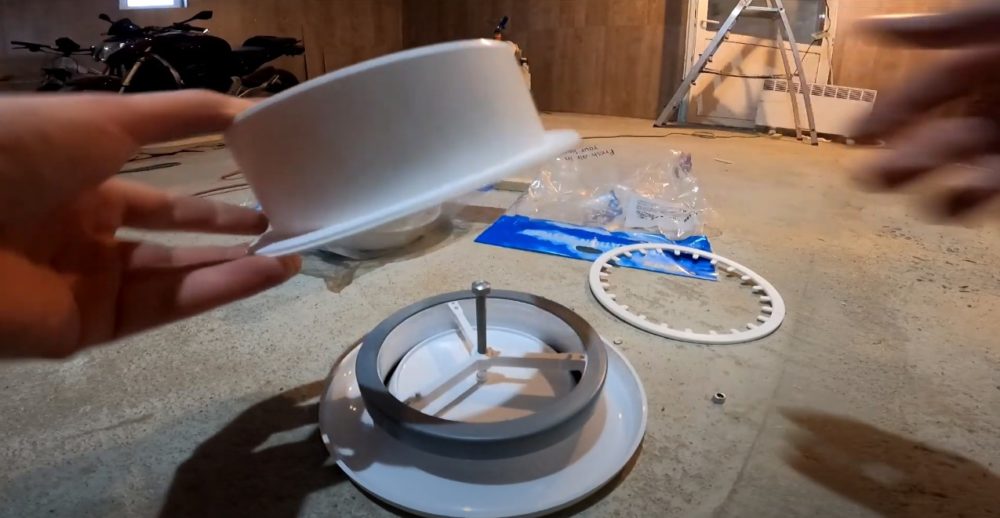

- Надавив пальцами руки на механизм клапана изнутри, извлеките рабочий узел из цилиндрического корпуса.

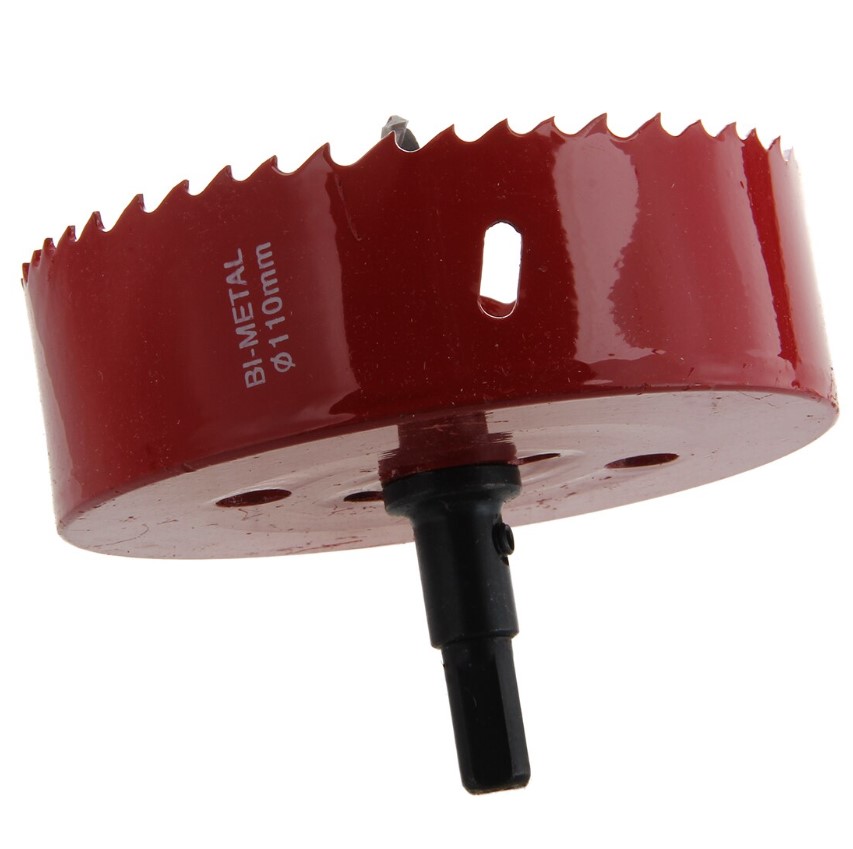

- Подготовьте коронку по дереву для сверления отверстия в коробе из ДСП. Диаметр насадки должен соответствовать размеру корпуса устанавливаемого прибора.
- Нанесите разметку на коробе, где требуется подготовить отверстие. Высверлите посадочное гнездо при помощи электродрели с коронкой. На корпусе клапана есть основной фланец с отверстиями для фиксации саморезами. Если такой вариант монтажа подходит, подготовьте метизы и шуруповерт.

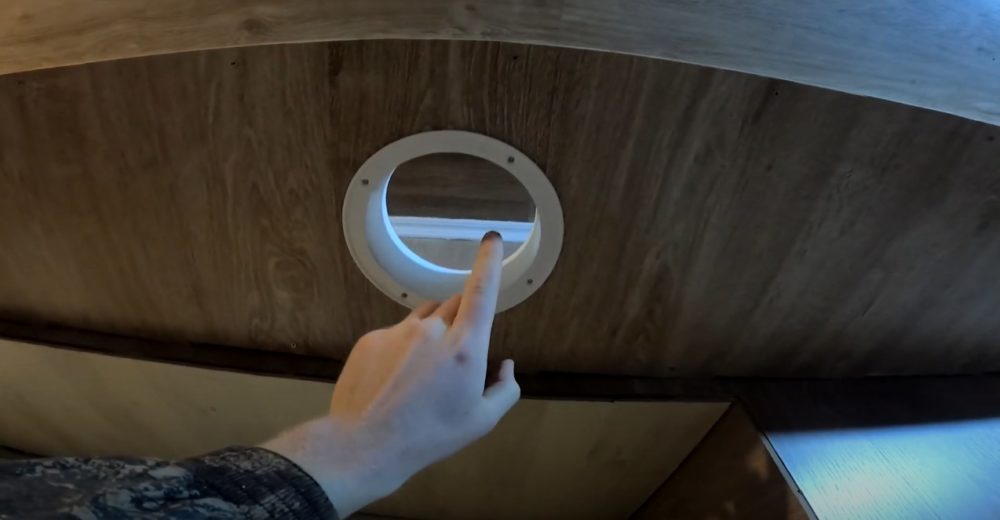

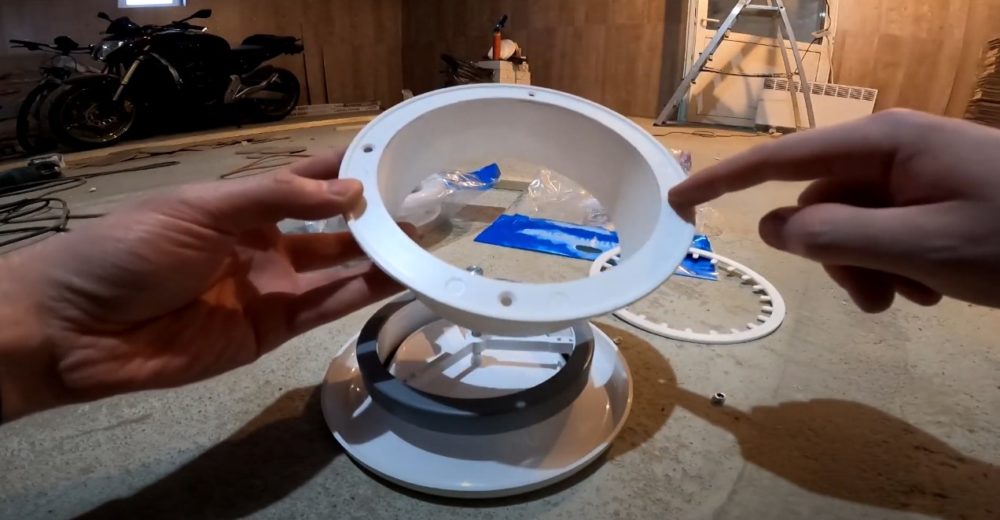

- Установите корпус внутрь вырезанного отверстия. Прикрепите саморезами основной фланец к ДСП, если предусмотрен такой вариант фиксации.

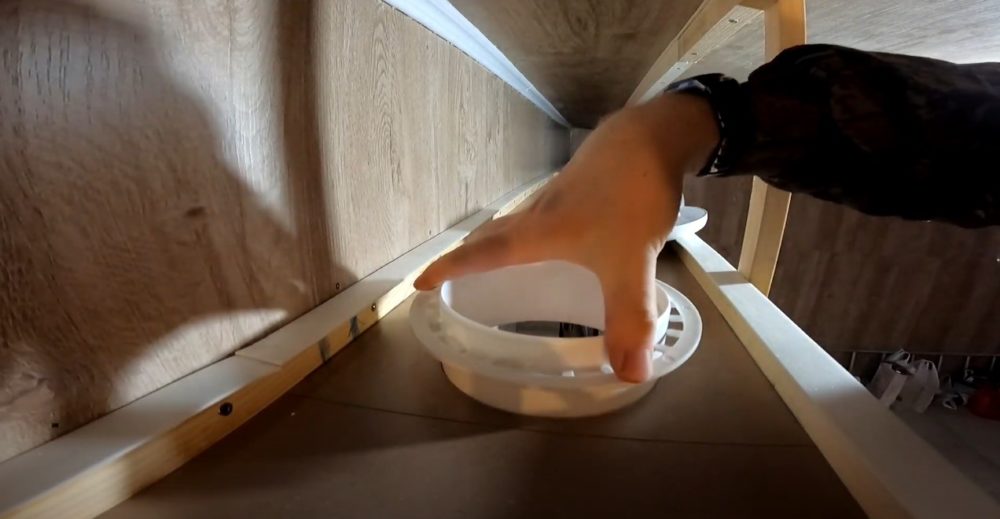

- Если вариант крепежа саморезами не подходит, зафиксируйте корпус в гнезде вспомогательным фланцем. Фасонную деталь насадите на гильзу изнутри короба.

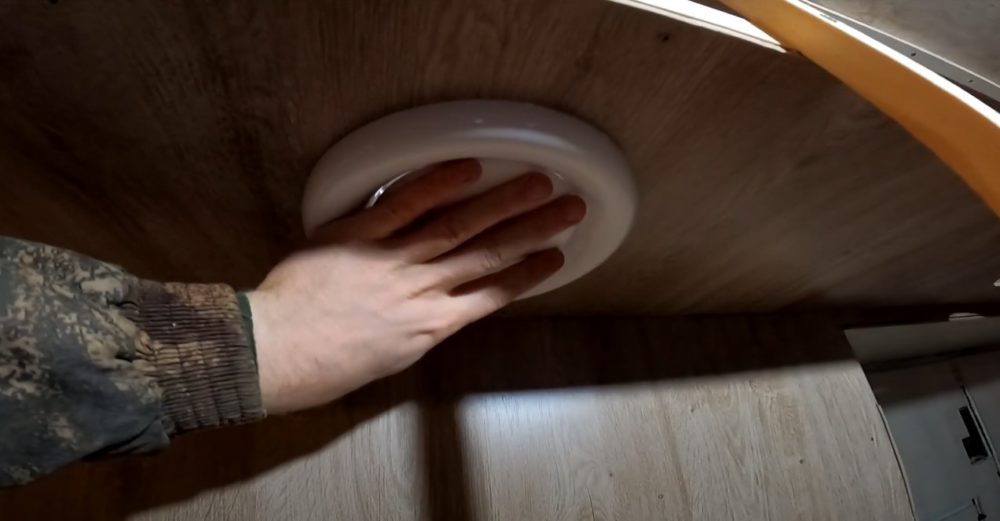

- Вставьте внутрь зафиксированного корпуса рабочий механизм клапана.
На этом процесс монтажа анемостата завершен. Испытайте работу механизма, отрегулируйте клапан. По аналогичному принципу выполняйте монтаж анемостатов на подвесные потолки, стены с обшивкой из гипсокартона.
Видео процесса установки устройства
Ответы на актуальные вопросы
Лучшим в эксплуатации считается анемостат из-за возможности регулировки прохождения воздушного потока.

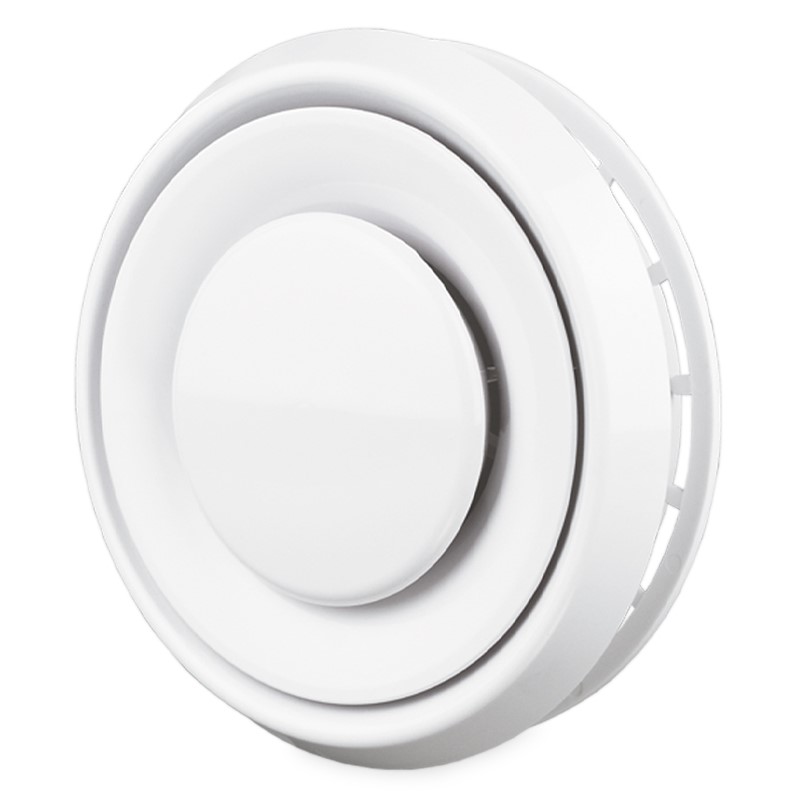

Приточно-вытяжной – это универсальный прибор, работающий на вытяжном и приточном воздуховоде. Клапан способен пропускать входящие и отводящиеся потоки воздуха.
Диффузор бывает прямоугольной и круглой формы, устанавливается вместо решетки на вентиляционное отверстие в помещении.
Прибор закрывает канал от загрязнения и проникновения грызунов, исполняет декоративные функции, рассеивает воздушные потоки. В отличие от решетки, диффузор может быть дополнен камерой статического давления и крыльчаткой.
По материалу изготовления анемостаты бывают пластиковые, металлические и с деревянной тарелкой.

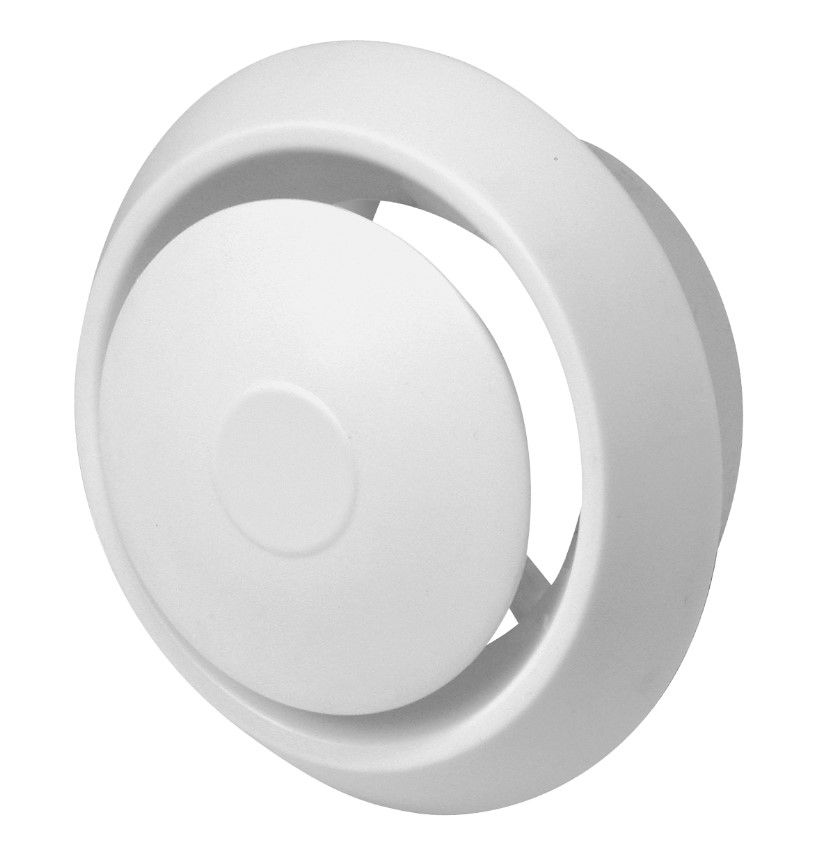

По месту установки – это вытяжные, приточные и универсальные приточно-вытяжные модели. Приборы различаются диаметром, имеют 1 или 2 тарелки клапана.
- СП 7.13130.3013. Свод правил «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности»
- Мухин О.А. "Автоматизация систем теплогазоснабжения и вентиляции" Минск 1986 г.
- Богословский В.Н., Новожилов В.И. и др. «Отопление и вентиляция» Учебник для вузов в 2-х частях. — М.: Стройиздат, 1976 год
- О.Д. Волков "Проектирование вентиляции промышленных зданий" 1989 год.
