Вентиляция Басту для бани: схема, устройство, монтаж

Вентиляционная система Басту подходит для бани с отдельной парильной и совмещенной с мойкой. Схема вентилирования основана на движении воздушных масс по направлению сверху вниз. Поступающие свежие притоки попадают на человека, а отработанный воздух опускается под полок с последующим отведением на улицу.

Собственными силами вентиляция Басту для бани может быть сделана методом обустройства продухов и установки воздуховода. Какова схема инженерной сети и методы реализации – подробно рассмотрим в этой статье.

Как работает вентиляция Басту

В переводе со шведского «bastu» – это сауна. Основан принцип работы вентиляции на двух циклах: верхний замкнутый и нижний приточно-вытяжной. В классической системе, которую надо рассмотреть подробнее, воздухообмен выполняется по следующей схеме:

  1. Внутрь парной свежий воздух с улицы поступает через приток.
  2. Приточный канал расположен под печкой. Место прокладки воздуховода – низ стены или пол. Проходящий по приточному каналу воздух прогревается горящей печью.
  3. Направляясь вверх, теплый свежий воздух сначала попадает на парящегося человека, потом смешивается под потолком с паром. Насыщенный влагой тяжелый поток опускается к полу.

  1. Кроме паров влаги, отработанный воздух насыщен углекислым газом. Чтобы грязный поток не циркулировал внутри парной, отведение на улицу организовано по принципу приточно-вытяжного вентилирования.
  2. Тяжелый грязный поток через продухи уходит под пол, где попадает в нижнее отверстие вытяжной трубы, вертикально проходящей через парную. Всасывания воздуха естественным способом выполняется за счет разности давления. Труба в парной прогревается, что способствует усилению выталкивания потока на улицу.

Классическая вентиляция Басту работает в бане по принципу естественного воздухообмена. Современную инженерную систему делают принудительной, оснастив вентиляторами.

Основные виды и характеристики Басту

Изначально классическая Басту основана на естественном вентилировании бани. Со временем вентиляция усовершенствовалась, появились видоизмененные схемы. Современную Басту классифицируют по 3 параметрам:

  1. Способ передвижения воздушных потоков – естественный или принудительный.
  2. Способ механического приведения в движение воздушных потоков у принудительной системы – приточный, вытяжной или комбинированный.
  3. Способ организации каналов – местная через дымоход или общеместная с использованием отдушин.

Схема исполнения дымохода и отдушин разрабатывается с учетом планировки бани. Чтобы получить механическую вытяжку или приток, ставят вентилятор.

У комбинированной принудительной схемы механические узлы установлены на вытяжном и приточном канале. Какие особенности естественного и принудительного движения воздушных масс, рассмотрим подробнее.

Естественное вентилирование

Циркуляция потоков выполняется по законам физики. Легкий теплый воздух стремится вверх, а тяжелые увлажненные массы оседают. Для регулировки скорости вентилирования предусмотрена установка задвижки на воздуховод.

Руководствуясь законами физики, можете сделать своими руками недорогую вентиляцию без электрооборудования. Нужно правильно расположить вытяжные и приточные отверстия.

В естественной циркуляции печь исполняет ведущую роль, заменяет приточный вентилятор. Через вентиляционное отверстие на фундаменте и поддувало идет забор воздуха. Тяга улучшается, когда внутри парной чистовой пол приподнят до уровня топки.

Схема расположения вытяжки зависит от планировки комнаты, но обычно место трубы у противоположной от печи стены.

Точка входа воздушного потока
Точка выхода воздушного потока

Принудительное вентилирование

У недорогого естественного вентилирования имеется недостаток – зависимость от погодных условий (атмосферное давление, скорость и направление ветра). Наличие вентиляторов у принудительной системы делает вентиляцию независимой от погоды.

Однако работает инженерная сеть при правильных расчетах мощности оборудования и мест установки.

Нельзя вентиляторами чрезмерно повышать приток или отток воздуха. Нарушение баланса приведет к изменению давление внутри помещения. Могут возникнуть сквозняки, что приведет к заболеваниям посетителей бани.

фото - Принудительное вентилирование

Плюсы и минусы вентиляции Басту

Основное преимущество Басту – равномерный прогрев циркулирующего в бане воздуха. Посетители оздоровительного заведения испытывают комфорт. Внутри парной лучше прогреваются предметы. Среди других плюсов Басту выделим следующие моменты:

  • внутри парной комфортно дышать прогретым свежим легким воздухом;
  • деревянная отделка всегда сухая;
  • минимальная вероятность образования грибка с выделением затхлого запаха;
  • качественное вентилирование увеличивает долголетие парной и мойки без проведения ремонта.

  • К минусам относят недостаточную мощность естественного вентилирования.

Безветренным днем тяга уменьшается, а порывы ветра выхолаживают пол сквозняком. Приток у печи нельзя оснастить фильтром для очистки поступающего воздуха. Фильтрующий элемент от нагрева расплавится.

Вентилирование конструктивных элементов бани и разных по целевому назначению комнат

Басту разработана для шведских саун с высокой температурой и сухим паром в парилке. В русской бане парятся с вениками при влажном микроклимате. Температуру поддерживают ниже, увеличивают объем пара и воды. Вентиляцию Басту нет смысла делать для русской бани, иначе инженерная система ухудшит микроклимат в парной во время пика процесса.

Что такое вентиляция БАСТУ! Как работает вентиляция в бане? Как сделать!?

Как вспомогательная, система удобна для предварительного прогрева помещения и проветривания в конце принятия оздоровительных процедур.

Вентиляция пола

Чтобы пол после принятия оздоровительных процедур быстро высыхал, кроме вентилирования, нужно сделать правильный слив воды. По установленному желобу отток организуют в канализацию.

Мокрый проливной пол вентилируется через щели шириной 10 мм между досками. Приток идет через продухи, оставленные в фундаменте.


фото - Проливной пол
Проливной полСухой пол без щелей из шпунтованной доски вентиляция неспособна полностью просушить.

После принятия процедур открывают окна и двери или включают принудительную вытяжку.

Вентиляция фундамента

Несущее основание бани больше других конструктивных элементов подвергается воздействию влаги. Вентиляция продумывается инженерами на этапе разработки проекта строительства здания.

Инженерная система состоит минимум из 2 продухов диаметром 110 мм, расположенных на противоположных сторонах фундамента. Точное количество отверстий определяют с учетом размера бани.


фото - Продухи в фундаменте
Продухи в фундаменте

В расчете продухов дополнительно учитывают розу ветров на участке. Влияние оказывает рельеф местности: низина, возвышенность, наличие водоема. Преградой воздухообмену станут архитектурные сооружения на участке, деревья и кустарники.

Вентилирование отдельных помещений

Для разных по целевому назначению комнат бани санитарными нормами установлен свой показатель воздухообмена, влажности и температуры. Обустройство вентиляции будут иметь свои особенности:

1
Мойка. Вытяжной стояк выводите из-под пола в углу комнаты. Циркуляция воздуха будет за счет разности давления, созданного внутри моечной и на конце трубы. Вместе с воздушными потоками из комнаты отводятся пары влаги.
2
Парилка. По технологии вентилирования в комнате делайте нижние вытяжки. Большое отверстие располагайте максимально удаленно от печи. Притоки можете равномерно пустить по периметру помещения. Сечение воздуховодов и продухов рассчитывайте по соотношению 24 см2 на каждый 1 м3 объема парилки.
3
Чердак. Даже при качественном вентилировании бани часть паров проникает в чердачное помещение. Вентиляция отводит влагу на улицу, защищая деревянные элементы крыши от разрушения. Инженерную систему должны предусмотреть проектировщики и строители на этапе возведения бани. Вытяжки обычно делают на коньке и фронтонах. Притоки организуют между обрешеткой и кровельным материалом. По сечению вытяжки должны быть на 10-15% больше притоков.
4
Совмещенная с домом баня на цокольном этаже или в подвале. На этапе проектирования для отведения конденсата между стенами и теплоизоляцией предусматривают вентилируемое пространство – зазор. Систему Басту делают принудительную с вентиляторами. Дополнительно ставят осушитель, на цоколь выводят дефлекторы.
5
Отдельная душевая и санузел. Для комнат специфического назначения сделайте вытяжки. Поступление свежего воздуха организуйте через притоки из смежных комнат. Для циркуляции оставьте на нижней части двери зазор.
6
Предбанник. Комната страдает от конденсата из-за близкого расположения возле парилки. При условии частого проветривания помещения, можете обустроить естественную вентиляцию. Если предбанник невозможно проветривать, а поступление пара из парилки интенсивное, делайте принудительную вытяжку.

Вентиляция каждой комнаты составляет общую инженерную систему бани. Перед обустройством продумайте схему расположения притоков и вытяжки для правильной циркуляции воздушных масс.

Нарушение направления движения воздушных потоков приведет к распространению пара и влаги по всем комнатам бани.

Варианты схем Басту

Общая схема и устройство Басту – это приточно-вытяжная вентиляция в разном исполнении. Другие варианты не подходят. Приток и вытяжку необязательно делать одну. Количество каналов увеличивайте для бани большой площади.

Варианты схем Басту по исполнению вытяжного канала:

  1. С горизонтальным тройником. В схеме вертикально установленный вытяжной воздуховод оснащен тройником. Фасонный элемент установлен на вершине трубы. Одно боковое ответвление от тройника выходит через стену на улицу.

От другого конца фасонного элемента горизонтально отведен патрубок внутрь бани.Отверстие тройника закрыто, а открывают его во время обычного проветривания парной. Отводящийся по вытяжке воздух из вертикальной трубы сначала попадает в горизонтальные ответвления, а потом выводится на улицу.

фото - Горизонтальный тройник с выходом через стену парной

  1. С вертикальным тройником. В схеме вертикально установленный на воздуховод тройник служит продолжением трубы. От верхнего отверстия выведен патрубок через крышу бани на улицу. Внутрь парилки направлено боковое отверстие тройника, но без удлиняющего патрубка.

Канал аналогично закрыт заглушкой, которую снимают во время обычного проветривания. Отводящийся по вытяжке воздух из вертикальной трубы прямиком уходит на улицу без движения по горизонтали.

фото - Вертикальный тройник с выходом через потолок парной

Схема с вертикальным тройником и выходом трубы через крышу наиболее эффективная для сауны.

Удачные варианты схем вентиляции по расположению продухов:

  • Притоки расположены в нижней части стены. Вытяжки обустроены вверху с противоположной стороны. Схема хорошо работает с естественным воздухообменом.

  • Притоки и вытяжки расположены на противоположных стенах, но на одном уровне в нижней части здания. Схема хорошо работает с принудительным воздухообменом.

Неудачной считается схема с расположением притоков и вытяжек на одной стене. Работает система с принудительным воздухообменом, но приточный воздух резко охлаждает ноги людей в парной. Поступающий поток не способен 100% заменить углекислый газ, так как сразу выходит на улицу через рядом расположенную вытяжку.

Схемы расположения продухов

Пошаговая инструкция монтажа Басту

Согласно нормам СНиП41-01-2003, вентиляция в бане считается рабочей, когда скорость воздухообмена составляет 20 м3/час на 1 человека. Рекомендуемая кратность смены воздуха по финским нормам – 2 раза/час. Например, если в сухой сауне объемом 10 м3 одновременно парится 3 человека, кратность нужно увеличить до 6 раз/час.

Предлагаем воспользоваться онлайн калькулятором для расчета производительности вентиляции в различных помещениях..

Согласно отечественным СанПиН 2.1.2.568-96, кратность воздухообмена в саунах с 3 посетителями допускается 5 раз/час. Показатель для раздевалки – 2 раза/час, душевой – 10 раз/час. Выполняя самостоятельно расчеты вентиляции, придерживайтесь рекомендуемых норм.

Для монтажа системы Басту своими руками выполните следующие действия:

  1. Подготовьте детали вытяжки. Понадобится труба из нержавейки диаметром 110-150 мм. Длину воздуховода измерьте по высоте парилки. Обычно показатель составляет 2,1-2,4 м. Вытяжка должна быть выведена через крышу сэндвич трубой выше уровня конька на 1 м. Дополнительно понадобится тройник с заглушкой, поворотный шибер, шаровой дефлектор.

фото - Подготовка деталей воздуховода

  1. Из труб, тройника и шибера соберите вытяжной канал. Стыки соедините саморезами с пресс-шайбой для прочности.

фото - Фото 10 Сборка вытяжки из труб, шибера и тройника

  1. Сначала на трубу закрепите поворотный шибер. Установите небольшой патрубок, исполняющий роль переходника от шибера к тройнику. Длину отрезка трубы рассчитайте так, чтобы боковое отверстие фасонного элемента оказалось после установки под потолком парной. Насадите тройник на патрубок.

фото - Очередность расположения шибера и тройника на трубе

  1. На тройнике боковое отверстие закройте заглушкой. Часть фасонного элемента будет направлена в парилку для проветривания. Ко второму отверстию подсоедините сэндвич-трубу, которая будет выходить через чердак.

фото - Установка трубы на тройник для выведения на чердак

  1. Для повышения тяги уплотните стыки. Обмотайте соединения труб фольгированным скотчем.

фото -Уплотнение стыков фольгированным скотчем

  1. Соберите участок воздуховода, выходящего выше крыши бани. На сэндвич-трубу закрепите шаровой дефлектор.

фото - Установка шарового дефлектора

  1. Обустройте приток под печкой. Для регулировки подачи воздуха установите заслонку.

фото - Приток с заслонкой под печкой

  1. Шибер сделайте поворотный из куска листовой стали. Установите заслонку под печкой с возможностью регулировки изнутри бани.

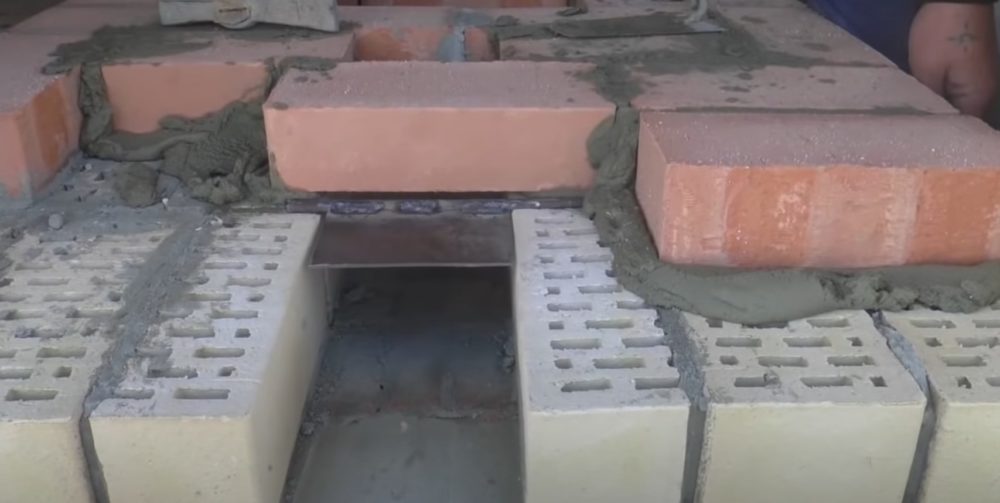

фото - Шибер приточки под печью

  1. Установите в противоположном от печи углу парной собранную вытяжную трубу.

фото - Вытяжка в углу парной

  1. Нижний конец воздуховода опустите под полок, чтобы между черновым полом и отверстием трубы остался зазор примерно до 50 см.

фото - Нижний конец вытяжной трубы под полом

  1. Установите на крыше сэндвич-трубу с шаровым дефлектором. Соедините с общим вытяжным воздуховодом.

фото - Сэндвич-труба с дефлектором на крыше

  1. Проверьте наличие тяги через вытяжку. Поднесите бумажку или пламя от зажигалки к нижнему концу воздуховода под полом.

фото - Проверка наличия тяги через вытяжку

  1. Тягу через приток под печью проверьте методом поднесения к продуху дымящегося полена или куска бумаги.

фото - Проверка тяги дымом через приток под печью

  1. Заглушку тройника открывайте, когда в парной потребуется обильное проветривание.

фото - Снятие заглушки с тройника для проветривания парной

Во время горения печи работу вентиляции легко проверить, забравшись на крышу бани. Поднеся руки к вращающемуся шаровому дефлектору, хорошо ощущается выход теплых воздушных масс из парной.

Ответы на часто задаваемые вопросы

Какая труба подойдет для Басту?

Внутри парной лучше установить нержавеющую трубу диаметром 110-150 мм. На чердаке и улице установите сэндвич-трубу или утеплите обычную нержавейку минеральной ватой.

Как правильно установить Басту в бане?

Приток с шибером сделайте под печью. Вытяжной воздуховод установите в противоположном углу. Нижнюю часть опустите под полок с зазором от чернового пола до 50 см. Верхнюю часть воздуховода выведите через чердак и крышу выше конька на 1 м.

Тройник с заглушкой для проветривания расположите под потолком парной, а ниже установите шибер с поворотной заслонкой.

Какая должна быть вентиляция в бане?

В бане нужна приточно-вытяжная вентиляция естественного или принудительного типа. Вентилирование организовывают фундамента, во всех комнатах здания и на чердаке.

Как сделать приток свежего воздуха под печь в бане?

С улицы под печь из кирпича выложите канал. Можете уложить металлическую трубу. Для регулировки притока установите заслонку со стороны парной.

Видео инструкции

Вентиляция в Бане ОЧЕНЬ подробно! Вентиляция Басту в парной.
Вентиляция БАСТУ в бане. Почему НЕ РАБОТАЕТ и как ПРАВИЛЬНО сделать басту чтобы работала!?
