Для воздухообмена и отведения влаги нужна эффективная вентиляция в гараже с естественной или принудительной циркуляцией воздушных масс.
Простейшую вытяжку можете собрать своими руками из канализационной трубы ПВХ, закрепив воздуховоды у потолка.
Притоком используйте щели в дверях и окнах. Если под гаражом подвал или глубокая смотровая яма, приточно — вытяжную систему соберите из ПВХ или асбестовых труб с прокладкой воздуховодов в обеих помещениях. Как сделать вентиляцию просто и недорого, сейчас расскажу с пошаговым описанием каждого процесса.
По какой схеме делать вентиляцию в гараже
Существует 3 схемы вентиляции: естественная, принудительная и комбинированная. Какой вариант выбрать, зависит от параметров гаража. Для маленького сухого помещения без или со смотровой ямой и подвалом достаточно простейшей естественной системы.
Если в гараже постоянная сырость, отдайте предпочтение принудительной или комбинированной вентиляции.
Система часто актуальна для помещения с подвалом и смотровой ямой, так как в низинах влага постоянно держится даже жарким летом. На какой конкретно остановиться схеме, давайте разберемся с обзором плюсов и минусов.
Естественная вентиляция с притоком и вытяжкой
У простейшей системы циркуляция воздушных потоков происходит за счет разности температур, перепада давления на улице и внутри гаражного помещения. Схема состоит из двух элементов:
- Вытяжка для отведения воздуха и влаги. Труба выходит на улицу через крышу или верхний участок стены. В простейшем варианте воздуховод расположен под потолком. Сложнее схема для гаража с подвалом, где требуется опустить второй конец трубы до потолка комнаты нижнего уровня. Дополнительный воздуховод предусмотрен под потолком помещения верхнего уровня. Вытяжка с двумя каналами будет отводить влажный воздух с гаража и подвала.
- Приток для подачи свежего воздуха. Труба выходит на улицу в нижней части стены примерно 20-30 см от пола. Если гараж с подвалом, надо предусмотреть дополнительный воздуховод с погружением его до пола помещения нижнего уровня.
Естественная вентиляция обойдется недорого. Собрать воздуховоды своими руками из канализационной ПВХ трубы под силу даже подростку. Дополнительным преимуществом считается независимость системы от электричества. Воздухообмен выполняется постоянно.
Чаще для гаража естественная вентиляция лучше принудительной тем, что воздуховоды не оснащены вентиляторами. Когда они выключены, лопасти становятся преградой воздушным потокам.
Воздухообмен в принудительной вентиляции прекращается пока хозяин гаража не включит оборудование. Кроме преимуществ, вы столкнетесь с минусами естественной системы вентилирования:
- Летом на улице теплее, чем в гараже. Холодный воздух по законам физики остается в нижней части помещения, не поднимается к потолку для отведения через вытяжку. Циркуляция потоков замедляется или полностью прекращается. С аналогичной проблемой столкнетесь зимой, когда на улице оттепель, а внутри неотапливаемого гаража холодно.
- Из-за резких перепадов давления естественная вентиляция становится источником образования сквозняков в гараже.
Принудительная вентиляция
Система аналогично состоит из приточных и вытяжных воздуховодов, но воздухообмен выполняется за счет принудительной циркуляции воздушных масс вентиляторами. Осевое или канальное оборудование расположено внутри воздуховодов.
Продвинутые схемы для СТО разработаны с рекуператором. Узел способен подогревать или охлаждать воздушные потоки, фильтровать, распределять по каналам.
Плюсы принудительной системы:
- возможность автоматизации процесса, регулировки воздушных потоков для исключения образования сквозняков.
- стабильная работа независимо от разницы температур или давления на улице и внутри гаража;
- возможность фильтрации, подогрева зимой и охлаждения летом приточного воздуха;
К минусам относится высокая стоимость оборудования, сложность монтажа своими руками. Система зависима от электричества.
За израсходованные киловатты придется платить. В случае отключения электричества или поломки оборудования воздухообмен замедляется.
Комбинированная вентиляция
По сложности, эффективности, преимуществам и недостаткам комбинированная система – это что-то среднее между естественной и принудительной вентиляцией. Схема состоит из воздуховодов и одного вентилятора.
Ставят на вытяжке вытяжное или на притоке нагнетающее оборудование. Чаще вентилятор крепят на вытяжку. Через приточные отверстия воздух с улицы в гараж проникает естественным способом. Из помещения отработанные воздушные массы отводит вентилятор через вытяжной воздуховод.
Комбинированная схема вентиляции с вентилятором на вытяжке
Плюсы комбинированной системы:
- независимость циркуляции воздуха от разности температур и давления;
- простота сборки своими руками;
- доступность по цене из-за минимального количества оборудования.
К минусам относится зависимость от электричества. За киловатты нужно платить, а при выключенном вентиляторе воздухообмен ухудшается.
Если сравнивать с многофункциональной принудительной системой, то минусом комбинированной вентиляции считается невозможность очищать, прогревать или охлаждать воздушные потоки из-за отсутствия рекуператора.
Нормы, расчеты вентиляционной системы гаража
Согласно СНиП 21-02-99, на каждое место стоянки легкового автомобиля в гараже нужно обеспечить воздухообмен 180 м3/ч. Полный цикл за единицу времени называется кратностью. Рекомендуемая температура зимой +5оС.
Для больших гаражных помещений СТО (станций технического обслуживания), где выполняется ремонт и обслуживание машин, установлены нормы кратности с увеличением коэффициента от 6 до 10.
Для расчета вентиляции сначала вычислите объем помещения, умножив ширину на длину и высоту постройки. Если у вас СТО, полученный результат дополнительно умножьте на коэффициент с подходящим значением кратности воздухообмена.
Вычислив необходимое значение воздухообмена, рассчитайте сечение каналов. Профессиональные инженеры используют формулы, таблицы, компьютерные программы. Владельцу домашнего гаража достаточно простых расчетов с использованием онлайн калькулятора.
За основу возьмите трубу 100 мм. Нормальной для естественной вентиляции считается скорость воздушных потоков 0,5-1 м/с. Подставив в окошко калькулятора большее значение 1, получите результат расчета расхода воздуха в канале круглого сечения 28 м3/ч.
Для канала квадратного сечения 100х100 мм показатель составит 36 м3/ч. Чтобы обеспечить кратное вентилирование всего гаража, увеличьте количество воздуховодов или используйте трубы большего диаметра.
В принудительной системе скорость воздушных потоков увеличена работающими вентиляторами. Точный показатель зависит от параметров оборудования. Данные при расчетах берите для конкретных вентиляторов, а найдете их в технической документации завода производителя.
Зная, какую скорость воздушного потока создает вентилятор, подставьте значение в окошко онлайн калькулятора. К примеру, при скорости воздушного потока 10 м/с расход воздуха в канале 100 мм круглого сечения составит 283 м3/ч, квадратного – 360 м3/ч.
Что понадобится для монтажа вентиляции
Принудительные системы сложные в расчетах и монтаже. Оборудование дорого стоит, больше актуально для станций технического обслуживания и элитных гаражей с несколькими машинами. Своими руками проще собрать естественную вентиляцию.
Из материалов потребуется:
- ПВХ канализационная труба;
- фасонные элементы: тройники, колена, заглушки;
- хомуты для крепления труб к стене и потолку.
- перфоратор с функцией сверления;
- сверла по бетону, металлу, алмазная коронка для вырезания отверстия в железобетоне;
- рулетка, карандаш или маркер;
- герметик или монтажная пена;
- ножовка по металлу или болгарка для резки труб.
Стояки вытяжки можете поставить из металлической или асбестоцементной трубы. Однако работать с ними тяжело, сложно подключать повороты и ответвления каналов. Металлическая труба коррозирует от влаги. Канал быстро забивается ржавчиной, которую чаще придется удалять.
Из всех вариантов отдайте предпочтение ПВХ трубам. Пластик легкий, не коррозирует, несложно режется на куски ножовкой по металлу.
Если предпочтение отдали комбинированной схеме, дополнительно к материалам приобретите вентилятор. Понадобятся анкерные крепления, медный провод для прокладки проводки, автомат с защитой или обычный выключатель.
Сборка комбинированной вентиляции в гараже с вентилятором на вытяжке
Вентилирование отапливаемого гаражного помещения можете организовать приточным вентилятором, установив его на улице. Подачу воздушного потока организуйте через приток, проходящий под печкой. От установленного на верхней части стены вентилятора опустите кондиционную трубу, соединив тройником с приточной гильзой.
Недостаток схемы в сложности исполнения. Понадобится утеплять уличный канал, создавать крепежную и защитную конструкцию от влаги для вентилятора. Чтобы упростить задачу, пойдите по другому пути:
- Вытяжной вентилятор установите внутри помещения. Подберите по размеру модель, которая поместится в фасонном ПВХ переходнике для сборки канализации. Корпус вентилятора надежно закрепите внутри широкой части гильзы. Выведите провода для подключения к электричеству. Проверьте, чтобы включенное устройство подавало поток воздуха в сторону вытяжки.
- Для вытяжного канала возьмите канализационную ПВХ трубу длиной 3 м, диаметром 110 мм. Электродрелью просверлите вытяжные отверстия. Перфорацию делайте в шахматном порядке с отступом 10 см. По всей длине трубы просверлите с одного бока 2 ряда отверстий.
- Тупиковый конец вытяжного канала закройте заглушкой.
- Перфорированный воздуховод хомутами закрепите к потолку. Канал расположите отверстиями вниз над столом или другим местом, где требуется максимальное отведение грязного воздуха.
- Установите на стену выключатель для управления работой вытяжного вентилятора.
- К свободному концу трубы, где нет заглушки, через фасонный поворот подсоедините заранее подготовленную ПВХ гильзу с вентиляторов внутри.
- Фасонными переходниками подсоедините воздуховод с вентилятором к вытяжной трубе, выходящей через крышу гаража на улицу.
- Забор свежего воздуха обустройте через щели дверного проема. Зимой их можно уплотнить для утепления. На интенсивность забора воздуха уплотнители не повлияют. Мелкие щели все равно останутся.
- Включите вентилятор, протестируйте тягу пламенем зажигалки. Огонь должен втягиваться внутрь канала через перфорацию.
Принудительная вытяжка стабильно отводит грязный воздух, но на улице зимой внутри стояка может замерзнуть конденсат. Для защиты от наледи утеплите трубу на крыше гаража.
Сборка естественной вентиляции в гараже с подвалом
Вторым вариантом предлагаю рассмотреть простую схему естественной вентиляции. Усложнена она необходимостью обустройства воздухообмена в подвале под гаражом. Для ясности действий рассмотрим пошагово процесс монтажа:

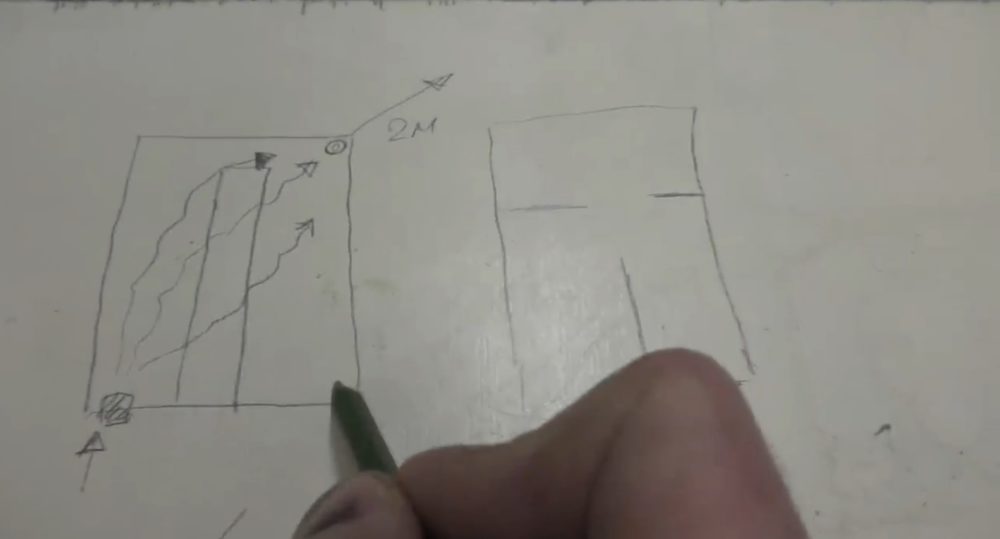

- Нарисуйте схему гаража и подвала. Отметьте на чертеже места вытяжных и приточных отверстий, расположение каналов.
- В нижней части стены пробейте перфоратором два приточных отверстия. Закройте их решеткой для преграды проникновения домашних животных внутрь помещения.
- Из гаража в противоположном от приточного отверстия углу выведите трубой вытяжку через крышу на улицу. Нижний конец трубы опустите ниже потолка на 20-30 см.
- В другом углу гаража для вентиляции подвала установите вытяжную трубу. Закройте ее теплоизоляцией для создания тяги. Один конец через крышу выведите на улицу. Другой конец вытяжной трубы через пол гаража пропустите в подвал, где под потолком оставьте патрубок длиной 20-30 см.
- Отдельно в противоположном углу от вытяжки установите приточный канал внутри подвала. Нижний конец воздуховода опустите до пола, оставив зазор около 20 см.

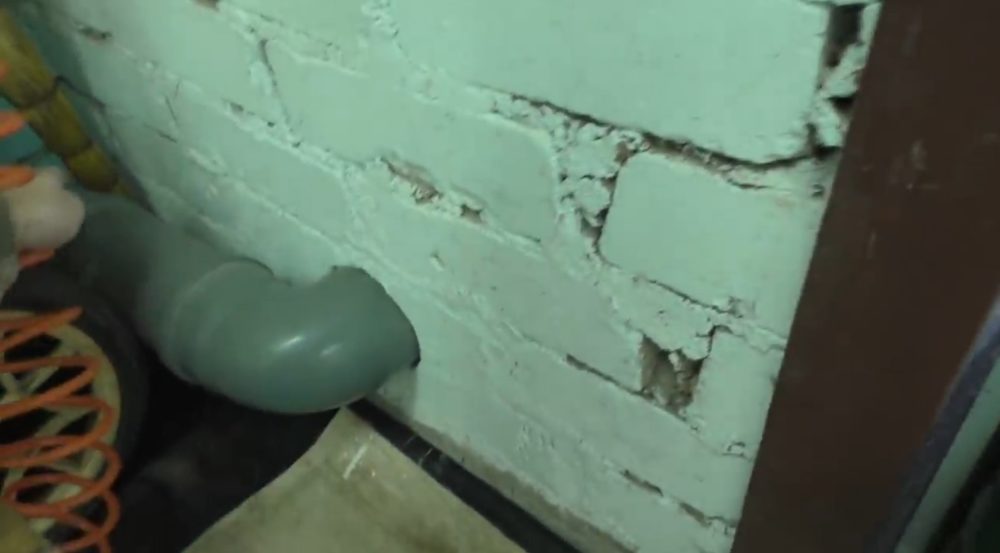

- Верхний конец приточки через перекрытие выведите в гаражное помещение. С помощью фасонных элементов сделайте вывод по полу через стену на улицу, где заранее подготовлен второй продух с решеткой.
- На крыше установите на каждую вытяжку дефлектор. Всего должно получиться 2 трубы: выход из гаража и подвала.
Тягу возле приточных и выходных отверстий проверьте огнем зажигалки или листком бумаги. Для регулировки скорости воздушных потоков установите шибера. Щели прохода каналов через стены заделайте герметиком или монтажной пеной.
Ответы на самые наболевшие темы
Узнайте примерную толщину стяжки пола гаража. Отступив расчетное расстояние от верха смотровой ямы, прорежьте алмазной коронкой отверстие. Насадками с удлинителем выберите грунт, чтобы получился сквозной проход под стяжкой пола на улицу. Внутрь подготовленного канала вставьте трубу диаметром 100 мм.
Установите вертикально трубу в котлован. Нижний конец отводом выведите выше 20 см от пола смотровой ямы за границы будущей стенки. Верхний конец отводами и прямыми участками трубы выведите на улицу. После возведения стен смотровой ямы вертикальный канал останется за пределами кладки из кирпича или блоков. Получившийся в нижней части продух закройте решеткой от загрязнения крупным мусором.
Каналы забиваются пылью, насекомыми грызунами, другими загрязнителями. Минимум раз в год прочищайте воздуховоды, тестируйте правильную работу системы.
Для домашнего гаража делайте естественный воздухообмен с регулировкой шиберами.
