Делаем вентиляцию в подвале с одной и двумя трубами

Решили улучшить условия хранения урожая, но не знаете, как в погребе сделать вентиляцию? Первым делом нужно составить схему и рассчитать сечение воздуховодов.

Для однотрубной системы установите вытяжку, а приток обустройте через дверь. Двухтрубная вентиляция в подвале больших размеров или под гаражом будет состоять из вытяжного и приточного канала.

Подробнее о схемах, расчетах, принципах работы и разновидностях систем вентилирования поговорим в статье. Ниже вы найдете пошаговую инструкцию монтажа однотрубной и двухтрубной инженерной сети. Узнаете, какие нужны материалы и инструменты, как бороться с конденсатом и просушить влажный подвал. В конце статьи найдете ответы на часто задаваемые вопросы.

Схемы вентиляции подвала

Для вентилирования погреба под домом применяют однотрубную и двухтрубную схему. В первом варианте использован 1 вытяжной воздуховод. Чтобы схема вентиляции в погребе с одной трубой работала, вытяжку устанавливают у противоположной от двери стены.

Трубу выводят на улицу, а в погребе под потолком оставляют выступающий на 20-30 см патрубок. Приток организовывают через приоткрытую дверь или специально оставленные щели в дверной коробке. Можно в нижней части створки прорезать окно, прикрепить заслонку для регулировки интенсивности воздухообмена.

Во втором варианте использовано 2 воздуховода. Чтобы схема вентиляции с двумя трубами работала, приток и вытяжку располагают возле противоположных стен. Циркулирующий воздух должен проходить через все помещение. Вытяжной канал обустраивают по принципу однотрубной схемы.

Со стороны подвала под потолком оставляют патрубок длиной 20-30 см, а общую трубу выводят на улицу. Приточный воздуховод тоже выводят из погреба, но внутри помещения опускают до пола с зазором 30-50 см. На улице вытяжка всегда выше приточной трубы.

Принцип работы вентиляции

Независимо от схемы, вентиляционный процесс идет по одному принципу. Через приток поступает с улицы свежий воздух. По вытяжке грязные воздушные потоки с парами влаги отводятся в атмосферу.

Однотрубная схема вентиляции погреба получает приток через открытую дверь или обустроенные продухи на створке. Воздух проходит через все помещение, чтобы попасть в вытяжную трубу.

Читайте также:

Устройство и назначение решетки для вентиляции с обратным клапаном, установка

Самостоятельная установка кондиционера в квартире или частном доме

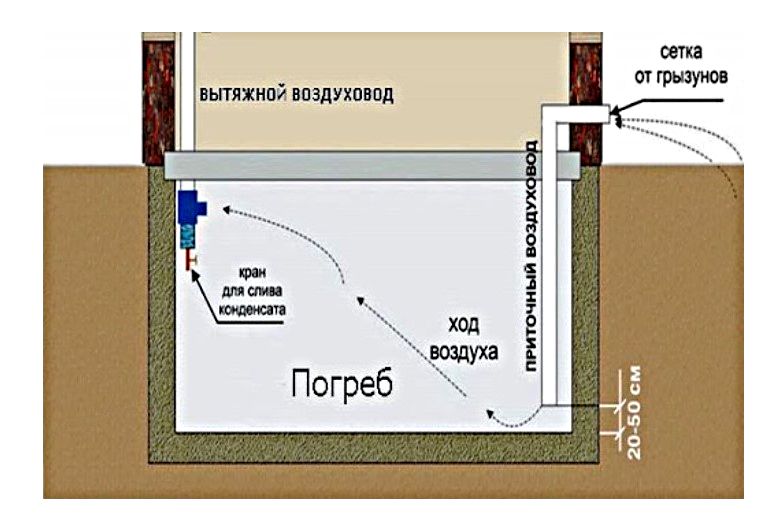

В двухтрубной схеме приток поступает через трубу, опущенную в погребе до пола. Воздух аналогично проходит по всему помещению, чтобы попасть в обрезанную под потолком вытяжку.

Независимо от одинакового принципа работы схем, интенсивность воздухообмена зависит от устройства вентиляции:

1. Естественный воздухообмен характерен для вентиляции, не оснащенной канальными вентиляторами. Потоки циркулируют за счет разности температур и давления. Холодный приточный воздух опускается к полу. После прогрева и загрязнения потоки поднимаются до потолка, отводятся через вытяжку.

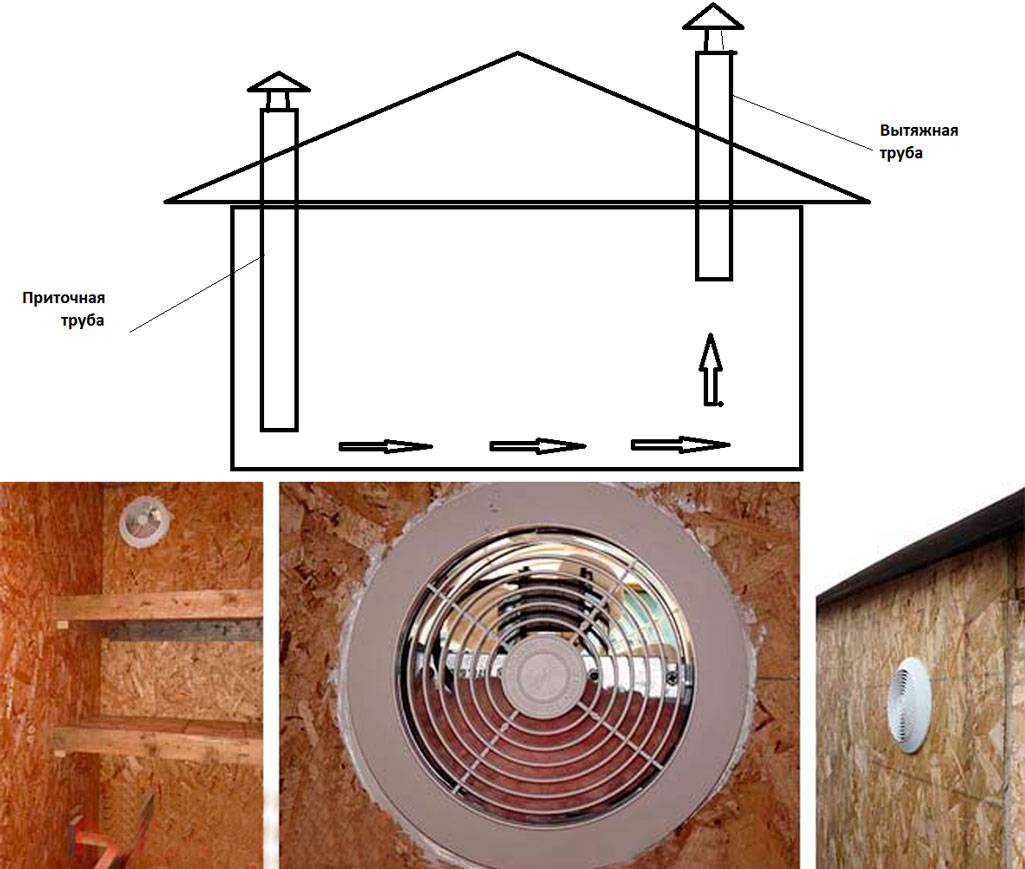

2. Принудительный воздухообмен характерен для вентиляции с вытяжными и приточными вентиляторами. Воздух принудительно циркулирует по подвалу, независимо от температуры и разницы атмосферного давления.

Для маленьких домашних погребов актуален естественный воздухообмен. Инженерная система не зависит от электричества, проще в обслуживании и монтаже. Недостаток – зависимость от направления ветра, атмосферного давления и разницы температур.

Если естественный воздухообмен не выводит конденсат из подвального помещения, на вытяжку ставят вентилятор. Приток поступает естественным способом. Схема вентилирования называется смешанной или комбинированной.

Принудительную или механическую систему обустраивают для больших подвалов, где естественным способом невозможно обеспечить замену воздуха в полном объеме. Схема актуальна для фермерских хозяйств и многоквартирных домов.

Разница вентиляции подвала под домом и гаражом

На загородных участках часто комбинируют гараж с подвалом. Помещения разного предназначения требуют создания индивидуального микроклимата. В погребе нужен чистый, прохладный, умеренно влажный воздух для сохранения урожая. Недопустимо проникновение выхлопных газов, химических веществ и запахов.

В гараже нужен сухой теплый воздух. Повышенная влажность ускоряет гниение металлических деталей автомобиля. Холод создает дискомфорт автолюбителю, когда зимой нужно заниматься ремонтом.

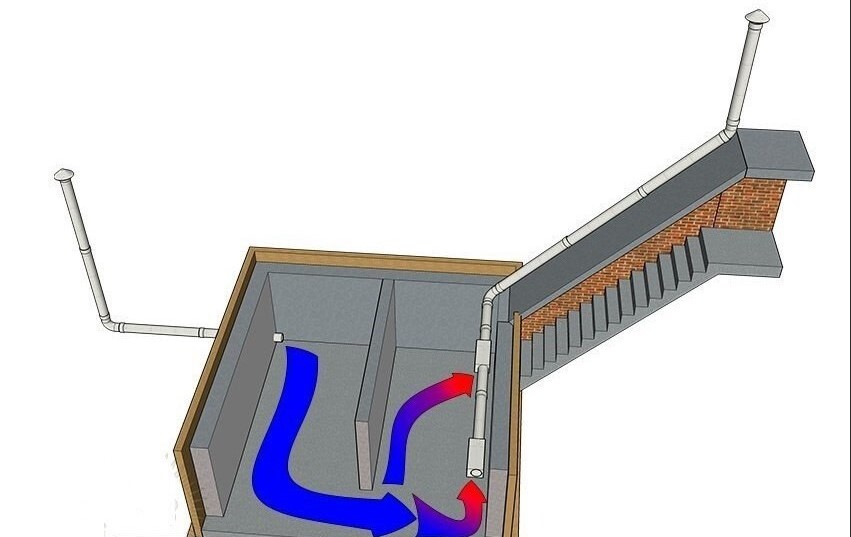

Схема воздушных потоков в гараже

В прохладном помещении на горячем двигателе образуется конденсат. Чтобы защитить детали машины от коррозии и обустроить рабочее место, хозяин обогревает гараж. Тепло не должно попадать в погреб, где могут испортиться продукты.

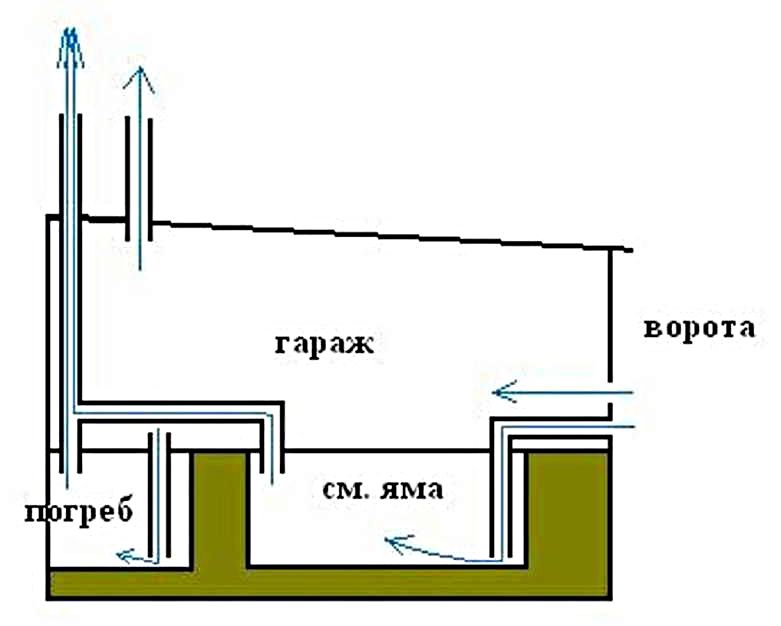

Для создания благоприятного микроклимата, вентиляция погреба в гараже обустраивается по комбинированной схеме. Инженерная система состоит из двух вентиляций. Для подвала всегда используют двухтрубную схему. Из гаража может выходить 2 трубы – общая вытяжка и приток. Воздуховоды оснащают тройниками для поступления и отведения воздуха из верхнего помещения.

По желанию в гараже можете обустроить однотрубную схему. Вытяжку целесообразно оставить общую с тройником под потолком в помещении верхнего уровня. Уйдет меньше материалов на воздуховод, а в крыше придется прорезать только 1 отверстие.

Приток в гараж удобнее сделать через щели в двери или специально обустроенные продухи. Отверстия вырезают на нижней части стены с отступом около 50 см от пола.

Движение воздушных масс в гараже

Приточное отверстие

Когда для гаража используете однотрубную схему, приточную трубу из погреба необязательно выводить через крышу помещения верхнего уровня. Выведите воздуховод через межэтажное перекрытие по полу и гаражную стену. Если в гараже обустроена смотровая яма, нужно дополнительно проложить приточный и вытяжной воздуховод.

Какой схеме отдать предпочтение

Если правильная вентиляция подвала с гаражом обустраивается по комбинированной схеме, то способ вентилирования погреба другого типа зависит от места расположения.

Сложнее обустроить инженерную систему для хранилища продуктов под домом. Вентиляцию подвала делают по двухтрубной схеме. Вытяжку с притоком выводят отдельно или совмещают с общедомовой системой.

Когда погреб расположен удаленно от дома или под жилым зданием, но имеет отдельный вход с улицы, можете обустроить вентиляцию по однотрубной схеме. Трубой делается вытяжка в подвале с выходом на улицу через перекрытие. Приток идет через открытую дверь или продухи на створке.

Во внимание берите размер подвального помещения. Однотрубная схема актуальна для маленького хранилища продуктов 3х3 м, 2,5х3 м или примерно других габаритов. Эффективной будет вентиляция в подвале размером больше 3х3 м, если отдадите предпочтение двухтрубной схеме.

Обустраивайте инженерную систему погреба под частным домом, придерживаясь следующих правил:

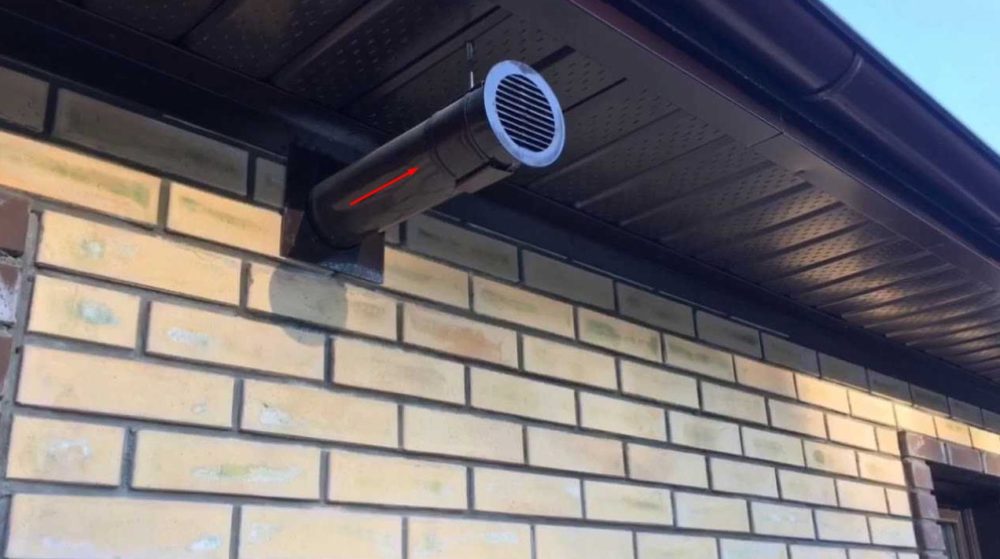

1. По возможности выводите воздуховоды через отверстия в цоколе, закрепляя на внешнюю сторону стен.
2. Высота приточной трубы на улице не должна превышать 1 м.
3. Сделанная трубой вытяжка в погребе должна иметь высоту минимум 2 м. Учитывайте расположение относительно конька крыши дома. Делайте вытяжку выше конькового прогона минимум на 50 см. Если крыша плоская, достаточно возвышения воздуховода над кровлей 30 см.
4. Для обеспечения нормальной тяги и уменьшения образования конденсата утепляйте каналы вентиляции.

Двухтрубная схема актуальна для хранилищ продуктов, построенных в жарких регионах. Летом на улице температура выше, чем в погребе. Естественная циркуляция воздуха замедляется по однотрубной системе.

Затрудняется воздухообмен даже по полноценной двухтрубной вентиляции. Ситуацию спасает установка канальных вентиляторов. Достаточно обустроить механическую вытяжку, а приток поступит естественным путем.

Диаметр воздуховодов

В пункте 9 СНиП 31.01.2003 указаны параметры продухов для подпольного помещения жилого дома. Суммарный размер вентиляционных отверстий должен составлять 1/400 площади погреба.

Если дом построен в районе с повышенным уровнем радиации, придерживаются показателя 1/150 площади подвала. Отверстия не обязательно имеют круглую форму. Разрешено делать квадратные, прямоугольные, треугольные и другие отдушины.

На 1 м² подвального помещения нельзя занижать площадь продуха ниже 0,05 метра. В многоквартирных домах на 1 м² подвала строители по проекту делают вентиляционные отверстия размером 0,85 метра. Увеличение площади продухов требует проведения дополнительного армирования для укрепления цоколя.

В частном доме диаметр отдушин для подвального помещения рассчитывают по простой формуле. На каждый 1 м² погреба отводят 26 см² сечения воздуховода. К примеру, для подвала площадью 5 м² нужны трубы 130 см². Занижать сечение воздуховодов нельзя. Лучше установить каналы большего диаметра, а для регулировки прохождения объема воздуха поставить регулируемые заслонки.

Инструменты и материалы

Если захотели досконально разобраться, как сделать вентиляцию в подвале без привлечения наемных рабочих, начните с подготовки материалов. К эстетике домашние погреба нетребовательные. Трубы для экономии средств можете использовать имеющиеся в наличии: асбестоцементные, металлические, оцинкованные или пластиковые.

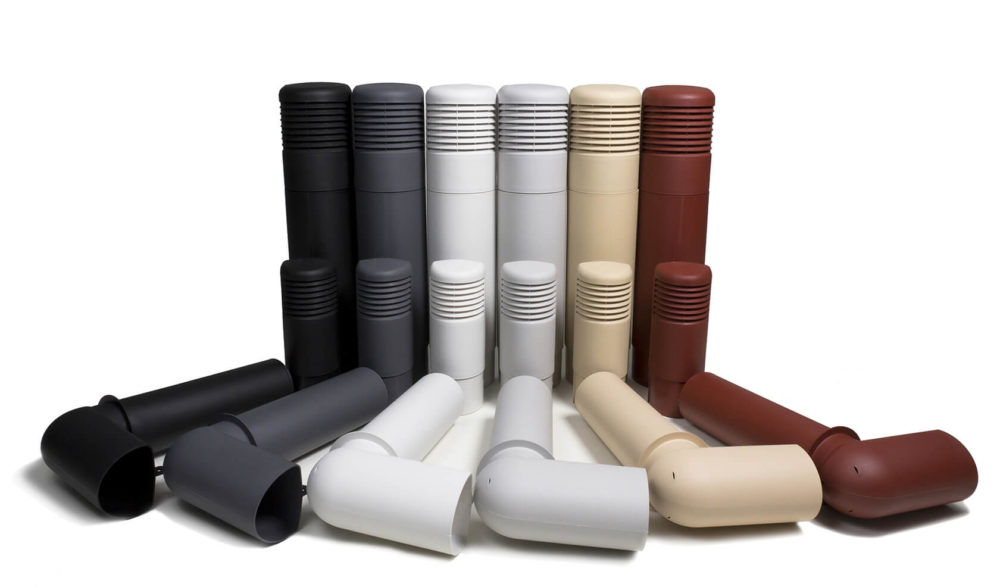

Если материала для воздуховодов нет, покупайте вентиляционные каналы. Стоимость воздуховодов высокая, но наличие антистатического слоя на внутренних стенках предотвратит накопление пыли, сужающей проходное отверстие.

Дополнительно из материалов понадобятся хомуты, саморезы, пластиковые дюбеля, монтажная пена. Для утепления каналов используйте влагостойкую теплоизоляцию. Подойдет вспененный полиэтилен или фасонная скорлупа из пенополиуретана для труб определенного диаметра.

Из инструментов для выполнения работ своими руками нужен перфоратор, болгарка, электродрель. Подготовьте молоток, рулетку, уровень, отвертку. Точный перечень материалов и инструментов определите по объему и специфике работ.

Пошаговая инструкция как сделать вентиляцию погреба с двумя трубами

Так как двухтрубная система считается наиболее эффективной, с нее начнем обзор вопроса, как правильно сделать вентиляцию в погребе своими силами. Перед началом работ усвойте 3 важных правила:

Соблюдение простейших правил поможет сконструировать надежную вентиляцию.

Настал черед перейти к пошаговой инструкции:

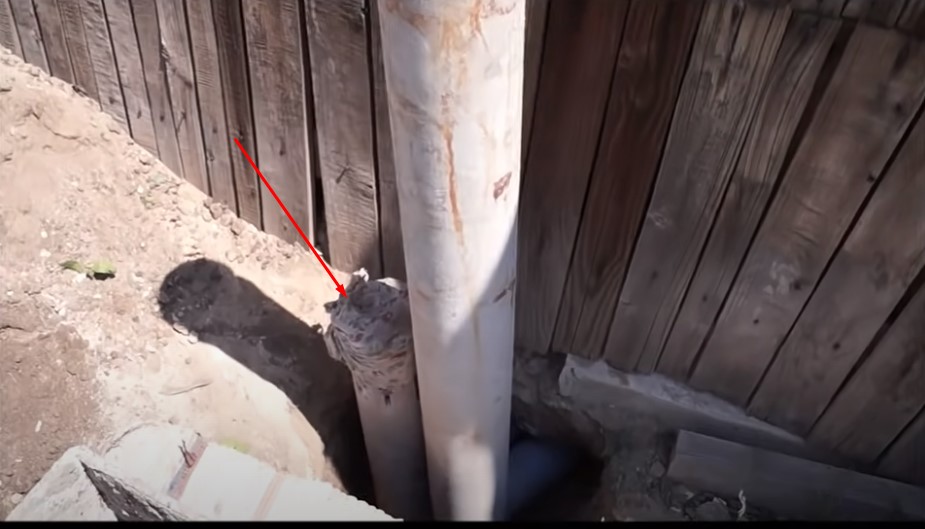

1. Чтобы не нарушать герметичность перекрытия погреба, вывод вытяжного и приточного канала сделаем сбоку по стене. Для стояков используем асбестоцементные трубы диаметром 110 мм. Прочные каналы нужны только для выхода из земли. Продлить их лучше облегченными ПВХ трубами аналогичного сечения. Примерно по центру асбестоцементных стояков на боковой стенке сделайте овальные отверстия, чтобы вошли канализационные пластиковые трубы для вывода в погреб.

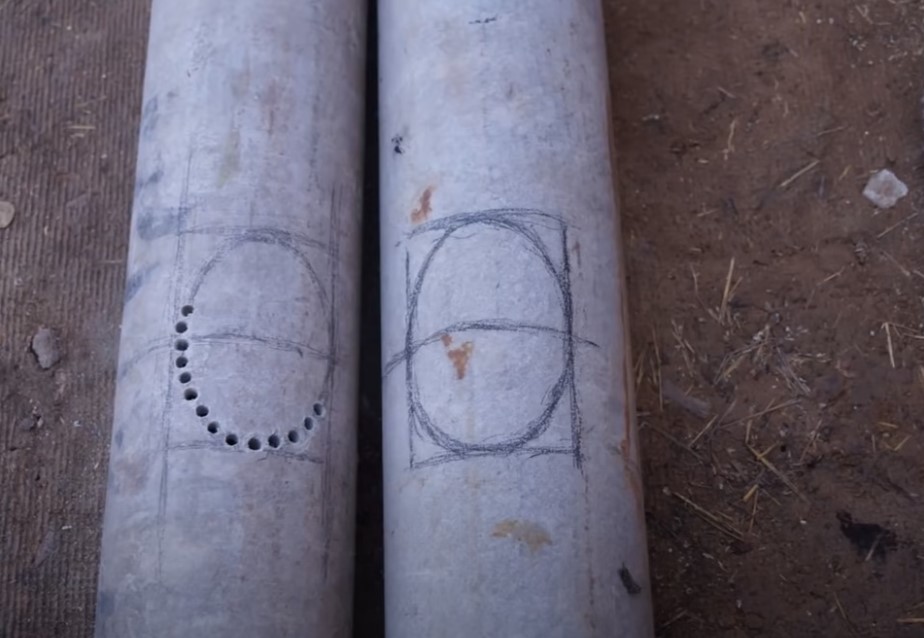

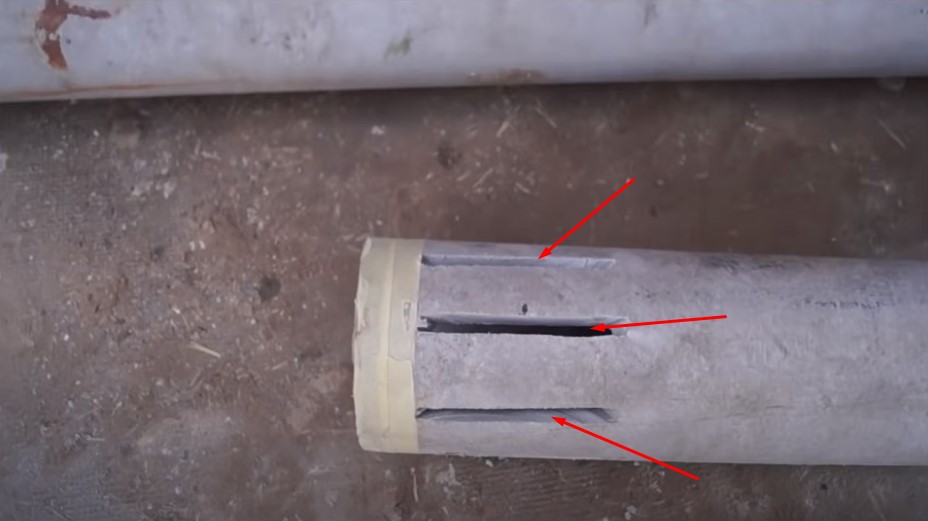

2. На конце приточного стояка, выходящего на улицу, прорежьте болгаркой в асбестоцементных стенках продольные сквозные отверстия. До края трубу не дорезайте, чтобы предотвратить отламывание лепестков. Оставьте кромку шириной 3-5 см под фиксацию грибка.

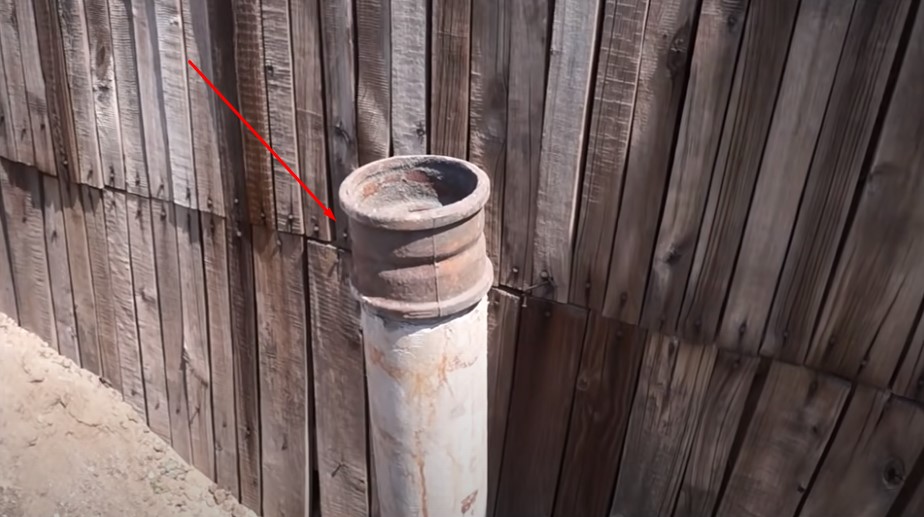

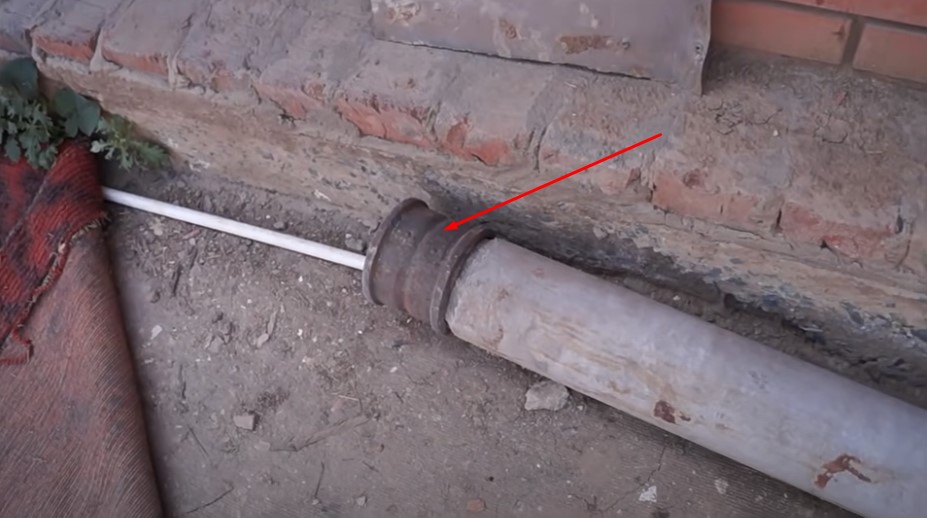

3. На конец вытяжного асбестоцементного стояка насадите чугунную муфту. Переходник нужен для добавления ПВХ труб, чтобы вытяжка выходила выше конька крыши надземного сооружения.

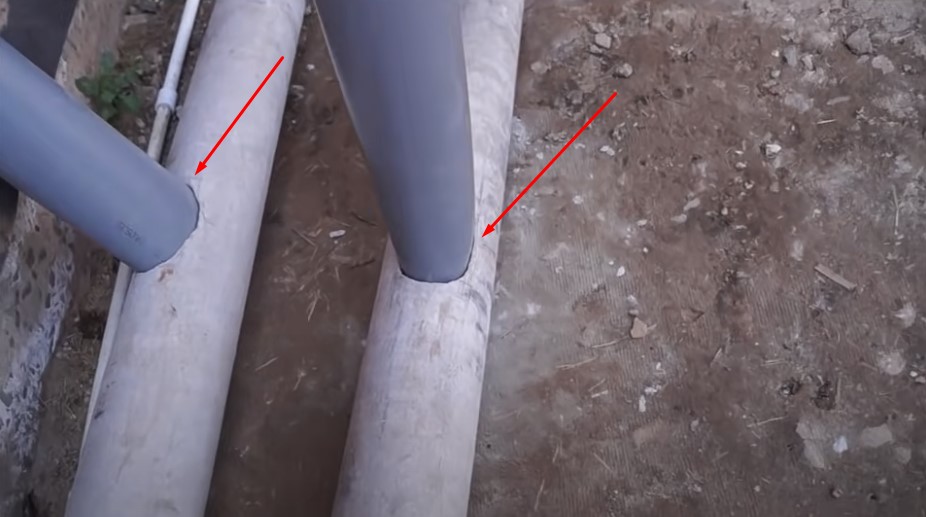

4. В боковые отверстия стояков для примерки вставьте ПВХ трубы, которые будут выходить в погреб. Концы воздуховодов слегка сожмите, чтобы они приобрели овальную форму. После примерки пластиковые трубы можете извлечь из отверстий.

5. Под стеной погреба выкопайте яму, желательно глубиной ниже уровня пола, чтобы конденсат из стояков не просочился в подвал. Дно канавы засыпьте крупным щебнем. Насыпной слой исполнит роль дренажа для отведения конденсата из вертикальных каналов. Установите в яму асбестоцементные стояки на щебень так, чтобы боковые отверстия располагались под потолком погреба. Приточный канал с продольными прорезями оставьте возвышающимся от уровня земли примерно на 50-100 см. Вытяжной стояк с муфтой может возвышаться на любую высоту. К вытяжке все равно нужно добавлять ПВХ трубы.

6. В заранее подготовленное до установки стояков сквозное окошко под потолком погреба со стороны помещения вставьте ПВХ трубы. Соедините концы воздуховодов с овальными отверстиями на асбестоцементной вытяжке и приточке. Зазоры заделайте герметиком. Трубопровод в земле утеплите, а окошко под потолком погреба замуруйте цементом.

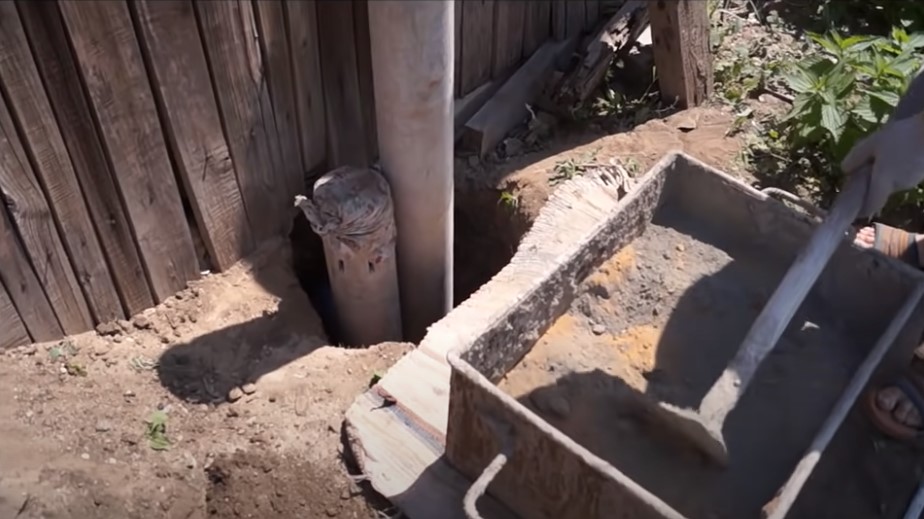

7. Подготовьте песчано-цементную смесь. Забетонируйте яму под стеной погреба, откуда выведены стояки.

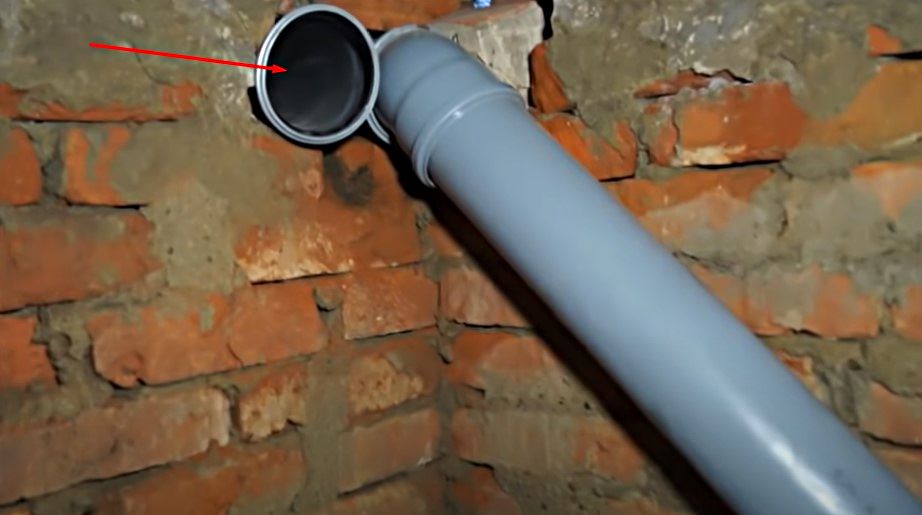

8. Изнутри погреба ПВХ трубу вытяжки отрежьте под потолком.

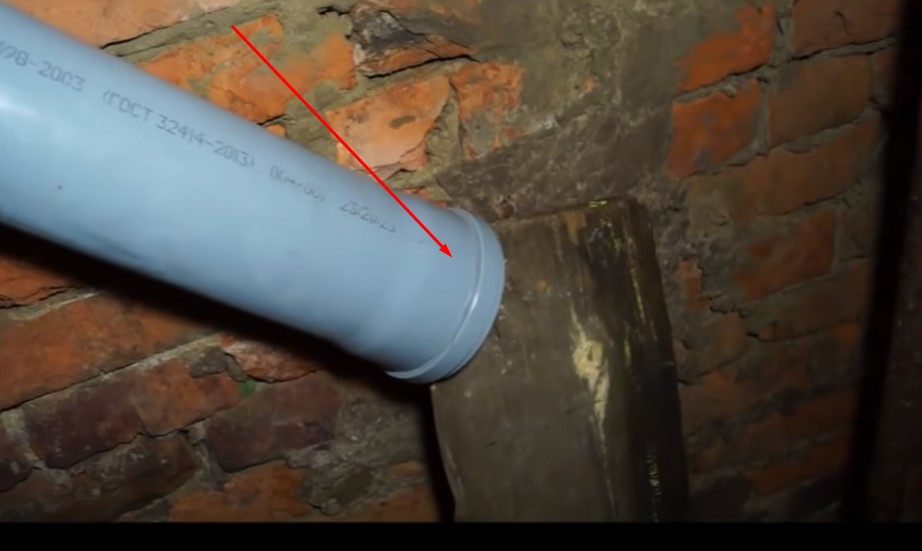

9. Приточный канал ПВХ трубой выведите в противоположный от вытяжки конец подвала. Воздуховод закрепите к стене хомутами, расположив приточное отверстие выше пола около 30-50 см.

Со стороны улицы на приток установите грибок. Вытяжку увеличьте по высоте, подсоединив на муфту нужное количество ПВХ труб, а сверху также насадите защитный колпак.

Утеплите стояки для уменьшения образования конденсата. Образовавшаяся от разности температур влага будет стекать в дренаж из щебня, но лишняя вода возле стены погреба не нужна.

Пошаговая инструкция как сделать вентиляцию в погребе с одной трубой

Под однотрубной системой подразумевается вытяжка. Однако вентиляция не будет работать без притока. Если в подвале нет приточного окна или канала, его придется делать.

В нашем примере предположим, что приток уже организован. Рассмотрим подробно, как сделать вытяжку или усовершенствовать уже имеющийся неработающий канал для отведения грязного воздуха:

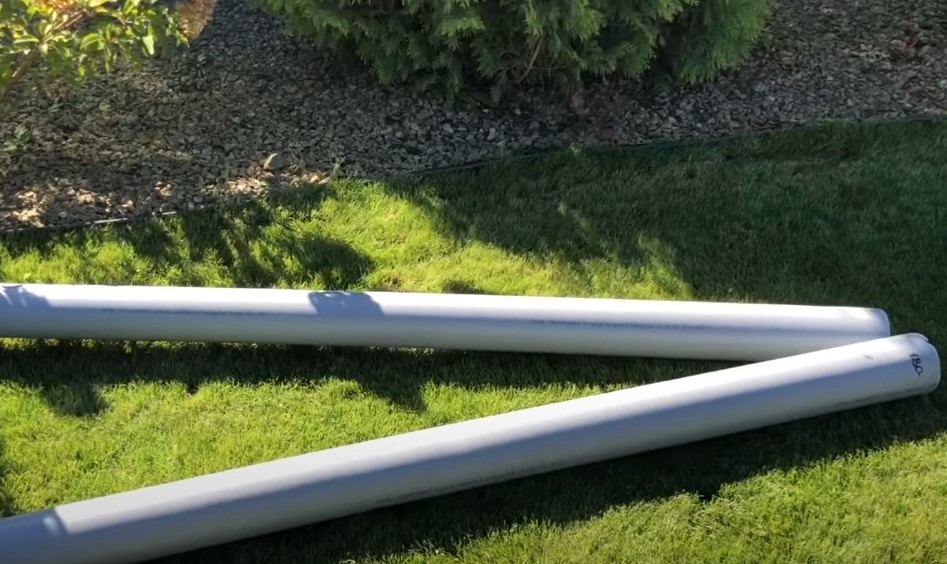

1. Для выхода вытяжки на улицу подготовьте ПВХ трубы. Если не удается вертикально вывести стояк, используйте колена. Старайтесь уменьшить количество поворотов для улучшения тяги.

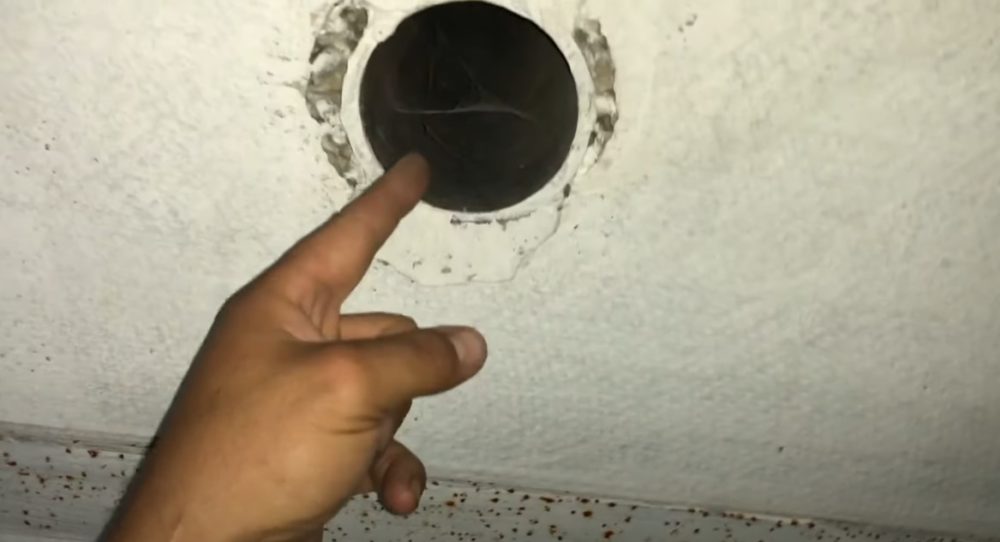

2. В верхней части стены или потолке подвала обустройте вытяжное отверстие. Расположить старайтесь в противоположной стороне от двери.

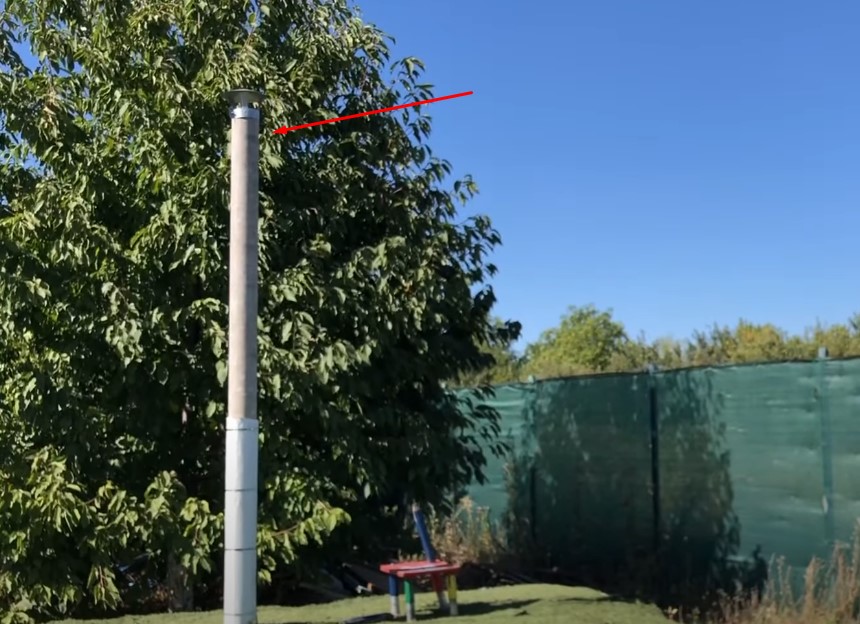

3. Чтобы правильно сделать вытяжку в подвале, продумайте крепление стояка со стороны улицы. Чем выше труба, тем сильнее тяга. Через земляную насыпь и перекрытие погреба можете вывести металлический или асбестоцементный воздуховод. На прочную основу установите пластиковую трубу высотой 2-3 м. Закрепите дефлектор или простейший грибок на вершину стояка.

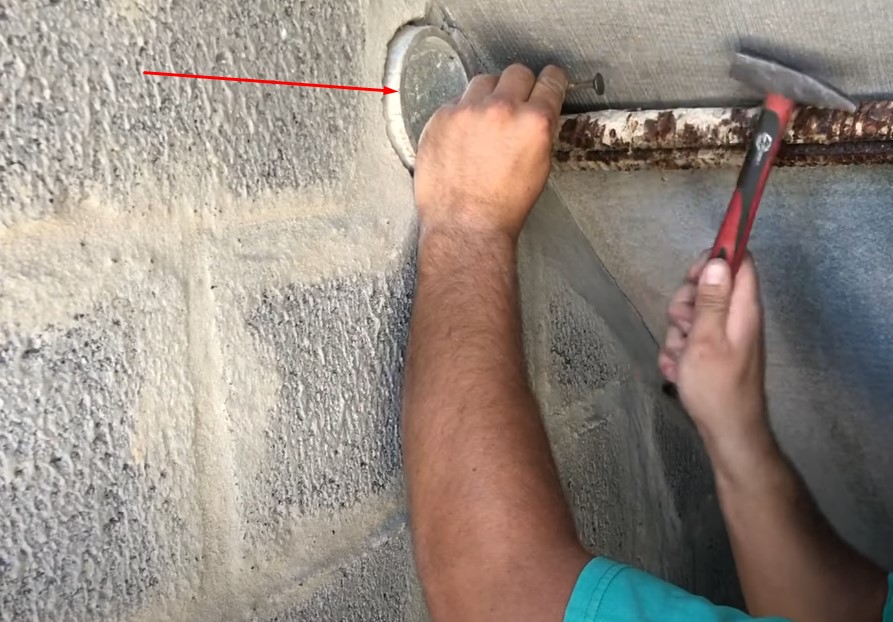

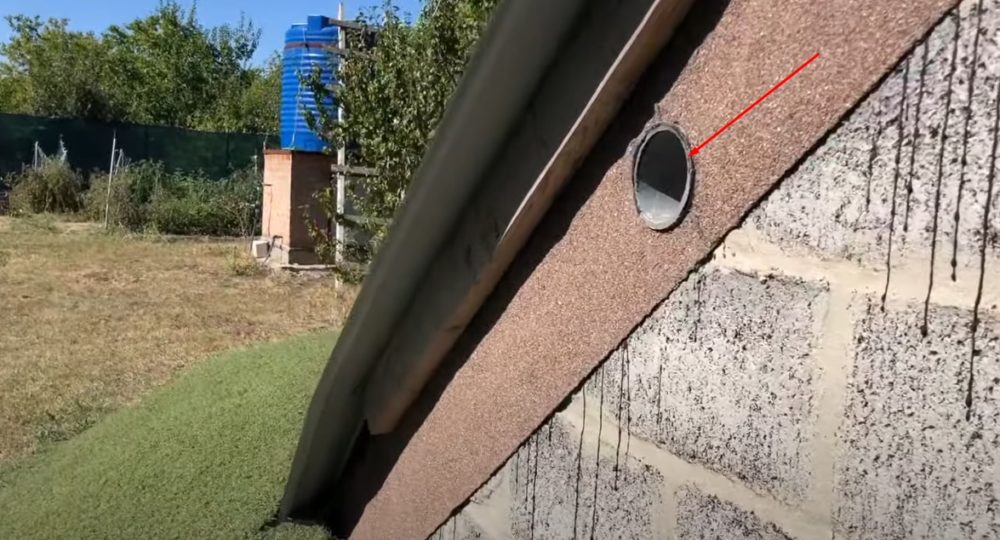

4. Возле выхода со стороны погреба в стене обустройте приточное отверстие. Воздух в помещение будет поступать по запасному каналу, когда дверь закрыта.

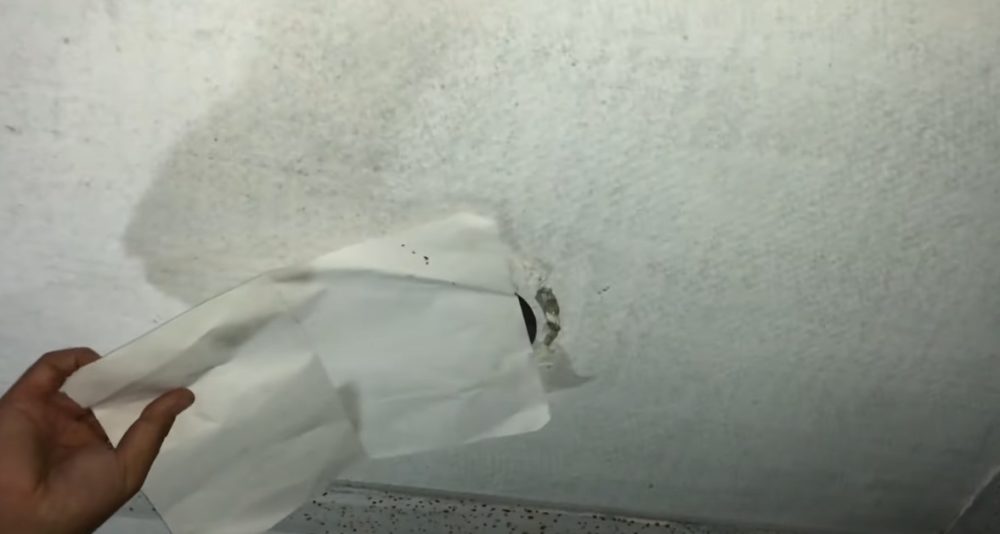

Проверьте работу вытяжки, прислонив тетрадный лист. При хорошей тяге бумага прилипнет к вытяжному отверстию.

Если притока недостаточно, однотрубная вентиляция не обеспечит требуемые нормы воздухообмена. Для улучшения тяги от приточного отверстия возле входа проложите ПВХ трубы в погреб, опустив до пола.

С добавлением второго канала однотрубная система превратится в двухтрубную вентиляцию.

Рекомендации по эксплуатации и уходу за системой вентиляции в подвале

Работу вентиляции периодически проверяйте листом бумаги. Ухудшение тяги сигнализирует о загрязнении каналов. Прочищайте трубы от паутины и пыли. Используйте тросик с ершиком, пылесос, другие приспособления. Очистку делайте аккуратно, чтобы не повредить стенки воздуховодов.

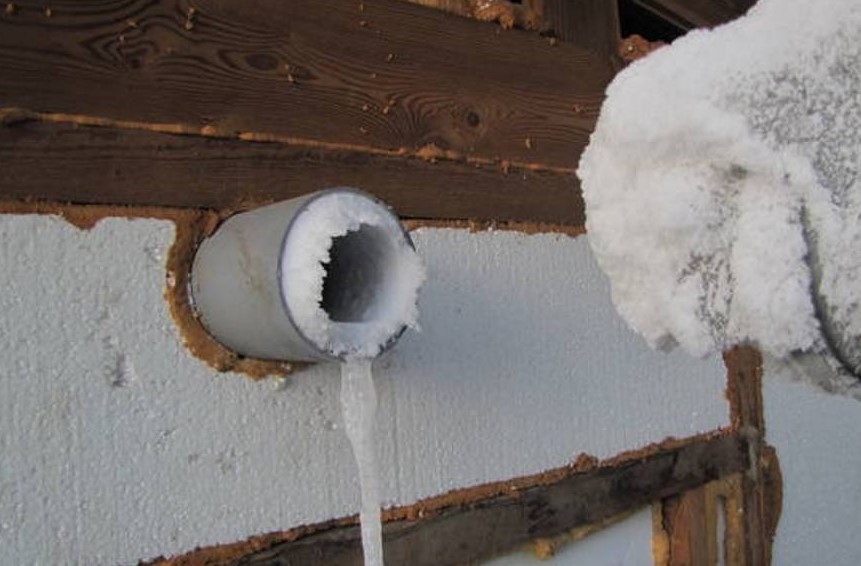

Зимой расположенный у земли приток часто засыпает снегом. Для восстановления тяги после каждого снегопада расчищайте место выхода вентиляционного отверстия.

Внутри вытяжки образуется конденсат даже при надежном утеплении стояка. Чтобы вода не стекала на пол, под вытяжное отверстие подставьте емкость. В сильные морозы внутри вытяжки способна образоваться наледь.

Наросты осторожно оббивайте прутом, попробуйте растопить феном. После прогрева лед кусками должен отвалиться в подставленную под вытяжку емкость.

Условия необходимые для сухого подвала

Чтобы погреб был сухой и не образовался конденсат, сделайте двухтрубную вентиляцию. Если естественный воздухообмен не помогает, обустройте установкой канальных вентиляторов принудительную систему.

Канальный вентилятор

Сырость в подвальном помещении способна образоваться от грунтовых вод. Потребуется гидроизоляция стен и пола, обустройство дренажа по наружному периметру стен погреба.

Как избежать проблем с конденсатом

Летом чаще проветривайте подвал. Днем оставляйте открытую дверь. Чтобы в помещение не проникли домашние животные и злоумышленники, на дверной проем установите дополнительную створку из металлической сетки с замком.

Следите за правильной работой вентиляционной системы. Прочищайте воздуховоды от паутины и грязи.

Как просушить погреб

Для просушки влажного погреба летом откройте дверь. Внутри помещения установите вентилятор. Направьте поток воздуха в сторону двери.

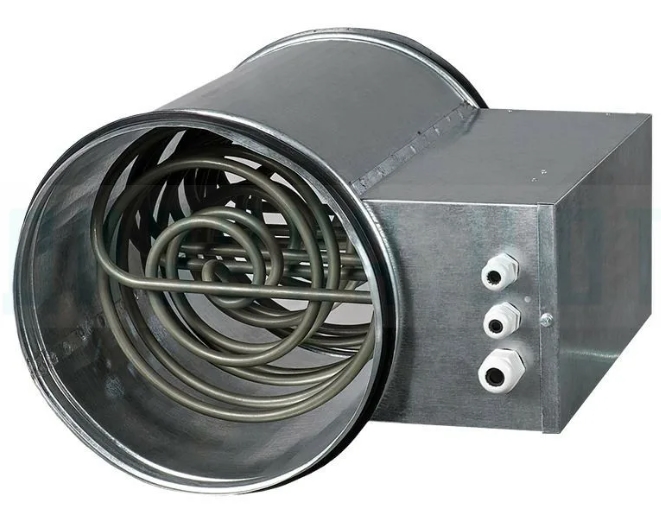

Ускорить просушку можете прогревом помещения тепловой пушкой, калорифером, тепловентилятором. С повышением температуры в помещении улучшится тяга через естественную вытяжку. По каналу быстрее уйдет испаряющаяся влага.
