Устройство и назначение решетки для вентиляции с обратным клапаном, установка

Когда поступает вопрос, чем решетка с обратным клапаном для естественной вентиляции лучше аналога без запорного механизма, сразу хочется рассказать об эффекте обратной тяги. Заслонка предотвращает проникновение в комнату грязного воздуха из смежного помещения или загрязненной окружающей среды.

Приспособление устанавливают методом фиксации к стене саморезами, жидкими гвоздями или монтажными пластинами в области вентиляционного отверстия.

Подробнее о конструкции, разновидностях и работе решеток расскажу в статье. Предоставлю пошаговую инструкцию по установке узла вентиляции, отвечу на часто задаваемые вопросы.

Проблемы плохой вентиляции, методы их решения

Независимо от типа вентиляции, система правильно работает при наличии вытяжки и притока. Грязный воздушный поток из комнаты отводится по вытяжному каналу. Свежий чистый воздух поступает с улицы по приточному воздуховоду.

Проблема работы инженерной сети возникает, когда двигаться воздушная масса начинает в обратном направлении. Эффект называют обратной тягой, а на создание оказывают влияние следующие факторы:

  • недостаточное или полное отсутствие притока;
  • засорение мусором одного из каналов вентиляции;
  • поломка механических узлов, отвечающих за управление перемещения воздушных потоков;
  • использование механических вытяжек больше расчетной мощности;
  • не учтенная роза ветров при проектировании выводов из здания вентиляционных каналов;
  • одновременная работа на отток воздуха в инженерной системе нескольких механических приборов.

Фото Причины нарушения тяги

От создания обратной тяги не застрахована ни одна вентиляция. Установленная с запорным механизмом решетка для вытяжки поможет предотвратить возврат в помещение грязного воздуха. Все о вентиляции в ванной комнате и туалете: нормы, виды, варианты монтажа

Устройство, принцип действия

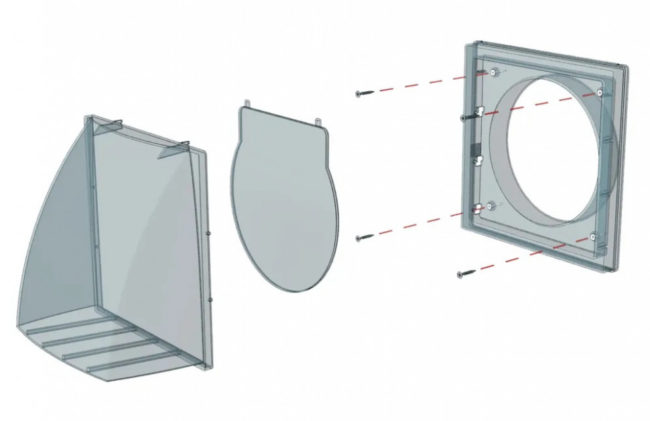

Узел вентиляции состоит из трех частей – подвижной, неподвижной и крепежа. Каждый элемент имеет свое предназначение:

  1. Неподвижная деталь – это устанавливаемая на воздуховод закрывающаяся вентиляционная решетка, имеющая корпус с монтажными узлами. Кроме декоративной функции, элемент исполняет защитную роль. Жалюзи задерживают проникновение крупного мусора и птиц в канал вентиляции, способных стать причиной заклинивания заслонки.
  2. Подвижная деталь – это обратный воздушный клапан. Заслонка выполнена в форме лепестка, способного полностью закрывать проходное отверстие канала. Деталь состоит из одной или нескольких частей, по контуру повторяет форму воздуховода. Запирающий узел пластиковый, оцинкованный или из гибкой мембраны, чтобы не подвергался коррозии в условиях повышенной влажности.
  3. Крепеж – это фланец с монтажными отверстиями для фиксации к стене или воздуховоду.

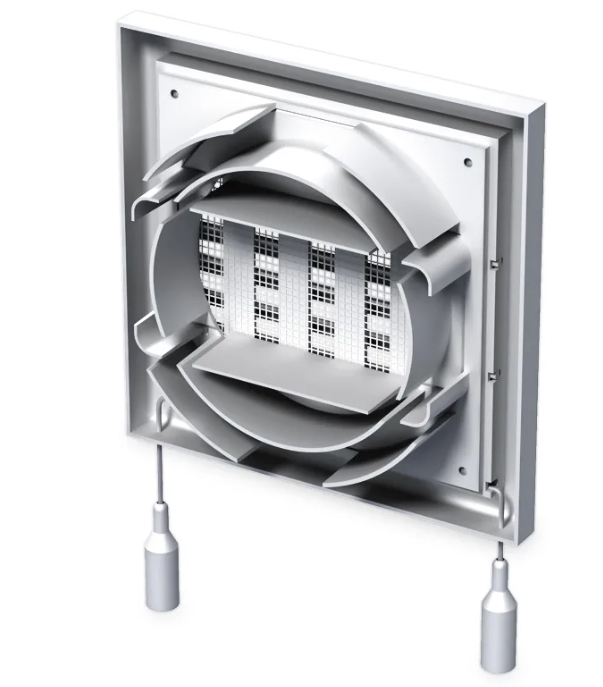

Фото Устройство решетки с клапаном

На вытяжке работает решетка для вентиляции с обратным клапаном по простой схеме. Выходящие из помещения воздушные массы открывают заслонку. Когда при возникновении обратной тяги меняется направление потоков, поступающий в вытяжку приток закрывает клапан.

Заслонка плотно прилегает к посадочному гнезду, не пропуская грязный воздух в помещение. Решетчатая декоративная накладка не допускает попадание в канал крупного мусора, переносимого приточными потоками.

Преимущества и недостатки:

  • Защищенный от загрязнения крупным мусором канал не становится препятствием, снижающим производительность вытяжки.
  • Заслонка в закрытом положении не пропускает шум с улицы в помещение через воздуховод, когда вытяжная вентиляция не работает.
  • Закрытая заслонка препятствует образованию обратной тяги. В комнату не поступает грязный воздух из смежных помещений.
  • В закрытом положении обратный клапан зимой не пропускает холод в помещение через неработающую вытяжку. Снижаются теплопотери дома.
  • Решетка с клапаном недорого стоит, проста в установке и обслуживании. Выпускают узел разного дизайна, что дает возможность подобрать деталь вентиляции под интерьер помещения.

  • Подвижная заслонка зимой способна примерзнуть из-за образования в канале конденсата от разности температур.
  • Подвижный механизм и посадочное гнездо загрязняется наростами паутины, пыли и грязи. Требуется периодическая очистка рабочего узла.
  • Наличие ламелей на декоративной накладке и клапана сужает проходное отверстие воздуховода. Уменьшается производительность вытяжки.

Перечисленные недостатки легко устранить. От примерзания заслонки зимой спасает нагреватель. Перед покупкой прибора отдайте предпочтение модели с подогревом.

От пыли и паутины рабочий узел несложно очистить, потратив раз в месяц или реже около 30 минут личного времени. Решетчатая накладка с заслонкой не настолько сужают проходное отверстие воздуховода, чтобы отказаться от защиты канала вентиляции.

Разновидности решеток с клапаном, место установки

Изготавливают решетки из пластика и металла. ПВХ изделия предназначены для установки внутри помещения, когда нужно обустроить вентиляцию между комнатами. Пластиковая вентиляционная решетка для вытяжки может быть установлена в кухне, раздельном или смежном санузле.

Одностворчатая решетка
1
Двустворчатая решетка
2
Мембранная решетка
3
Лепестковая решетка
4

Обратный клапан предотвратит возврат грязного воздуха из соседнего помещения. Например, из санузла в кухню неприятные запахи не попадут по общему воздуховоду. Пластик устойчив к коррозии, а влаги в специфических комнатах с избытком.

Пластик обладает малой прочностью, разрушается от мороза, солнца и жары. С улицы воздуховоды вентиляции разумно закрывать металлическими жалюзи. Узел вентиляции выполнен из нержавеющего сплава или черного металла с антикоррозийным покрытием.

Фото Пластиковые и металлические решетки

По форме элементы вентиляции выпускают круглые и прямоугольные. Общее устройство всех приборов одинаково, но различается конструкция обратного клапана.

Одностворчатая модель

Оснащена решетка на вентиляцию одной заслонкой, вращающейся на оси. Относительно корпуса лепесток может быть прикреплен по центру с противовесом или со смещением.

К преимуществам относится простая конструкция. Недостаток – требуется строгая установка по вертикали или горизонтали. От малейшего смещения лепесток способен зависать.

Примером приведу гравитационную модель ERA ASA 1515К12,5ФВ из белого пластика размером 150х150 мм. На Яндекс Маркет прибор стоит 492 рубля.

Фото ERA ASA 1515К12,5ФВ

Двустворчатая модель

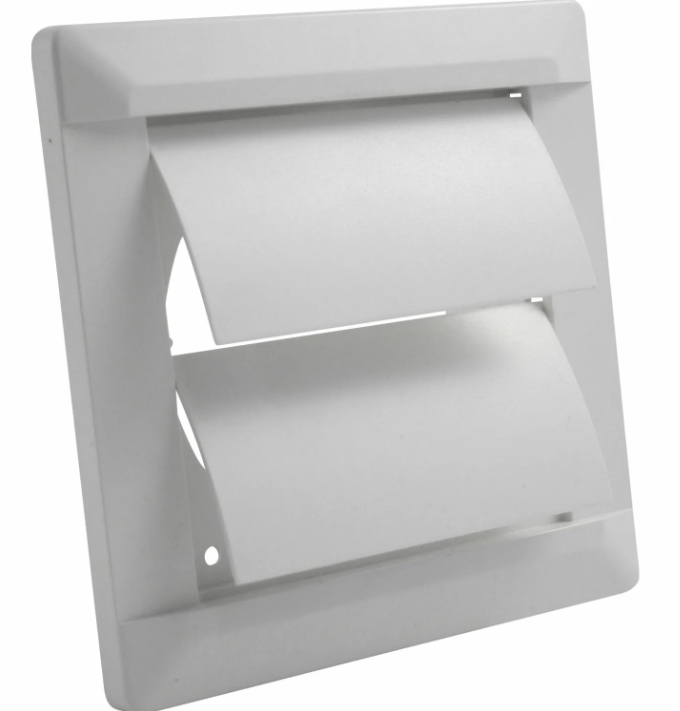

В отличие от одностворчатого клапана, у двустворчатой заслонки имеется 2 лепестка. Открываются заслонки как крылья бабочки. Преимуществом считаю наличие пружин, прижимающих лепестки. Заслонки обратного клапана никогда не зависают, если даже корпус установлен нестрого вертикально или горизонтально.

Примером приведу модель обратного двустворчатого клапана ко Ф125. Узел выполнен из оцинкованной стали, устанавливается в круглый воздуховод диаметром 125 мм перед декоративной решетчатой накладкой со стороны улицы. На Яндекс Маркет приспособление стоит 349 рублей.

Устройство и назначение решетки для вентиляции с обратным клапаном, установка

Мембранная модель

Особенностью конструкции выступает исполнение заслонки. Изготовлена вентиляционная решетка с обратным клапаном в виде гибкой мембраны. Для лепестка использована прочная армированная пленка. Мембрана плотно перекрывает канал вентиляции при воздействии обратного потока воздуха.

На морозе пленка способна грубеть, а от жары и солнца – деформироваться. Мембранные модели лучше ставить внутри помещения.

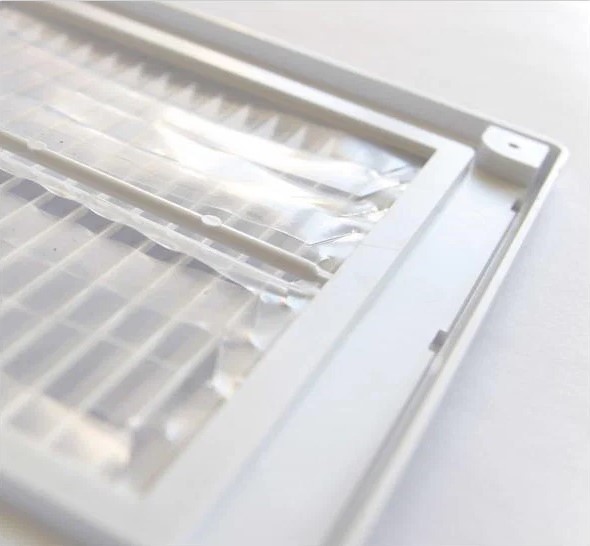

Примером приведу изделие известного производителя ERA 180х250 с рамкой. Прибор выполнен из пластика, предназначен для работы в естественной системе вентиляции. Цена на Яндекс Маркет 520 рублей.

Фото ERA 180х250 с рамкой

Лепестковая модель

Прибор оснащен жалюзи. Ламели исполняют роль обратного клапана. Работает механизм по принципу гравитационной одностворчатой заслонки. Выпускают жалюзи из пластика и металла, что определяет их место установки – внутри помещения или на улице.

Примером приведу модель ERA Street line 3636К31. Фланец выполнен диаметром 315 мм, а длина и ширина самой решетчатой накладки составляет 360х360 мм. Использование производителем качественного ASA-пластика дает возможность ставить жалюзи с обратным клапаном на здание со стороны улицы.

Фото ERA Street line 3636К31

Пошаговая инструкция установки решетки

Вентиляционные клапаны работают на приток и вытяжку. Прежде чем ставить механический узел, подберите соответствующую модель по направлению пропускаемого потока. Проведите подготовительные мероприятия для быстрого и безопасного выполнения работ.

Материалы и инструменты

Из дополнительных материалов для установки решетки могут понадобиться саморезы и герметик, если крепеж предусмотрен в воздуховод. Когда предполагаете ставить узел в окно старой общедомовой вентиляции, подготовьте гипсовую шпаклевку для заделки зазоров между монтажным фланцем и стеной.

С подготовкой дополнительных материалов не должно возникнуть проблем. Сложнее подобрать саму решетку по конструкции:

Для естественной вентиляции предпочтите модели с мембранным или одностворчатым лепестковым клапаном.
Для механической вентиляции с мощными вытяжками ставьте модели с двустворчатым клапаном или жалюзи.

Кроме технического исполнения, при выборе решетки уделяйте внимание следующим нюансам:

  • проверьте плотность прилегания заслонки к посадочному гнезду в закрытом положении;
  • убедитесь, что от пластикового корпуса не исходят токсичные едкие запахи;
  • проверьте плавное и свободное перемещение подвижных деталей;
  • убедитесь, что размер решетки соответствует параметрам воздуховода вентиляции;
  • не покупайте дешевую продукцию, предпочтите изделие проверенного производителя.
Набор инструментов для ремонта

Когда решетку и материалы подготовите для монтажа, подберите комплект инструментов. Понадобится отвертка, уровень, шпатель или пистолет для выдавливания герметика из тубы. Если нужно сверлить отверстия, подготовьте электродрель с набором сверл и пластиковых дюбелей.

Пошаговая инструкция к установке

Когда идет речь о монтаже решетки, подразумевается, что под нее уже подготовлен канал вентиляции с отверстием. Остается просто закрепить конструкцию, устранить зазоры.

█ УСТАНОВКА РЕШЕТКИ ВЕНТИЛЯЦИИ / 3 - способа КАК УСТАНОВИТЬ РЕШЕТКУ В ВАННОЙ

Рассмотрим пошагово на примере монтажа прямоугольной модели с зубчатым крепежом:

  1. Распакуйте купленную в магазине решетку. Проверьте наличие монтажных комплектующих. Найдите защелки, соединяющие декоративный верхний корпус с монтажным фланцем.
Фото Распаковка вентиляционной решетки

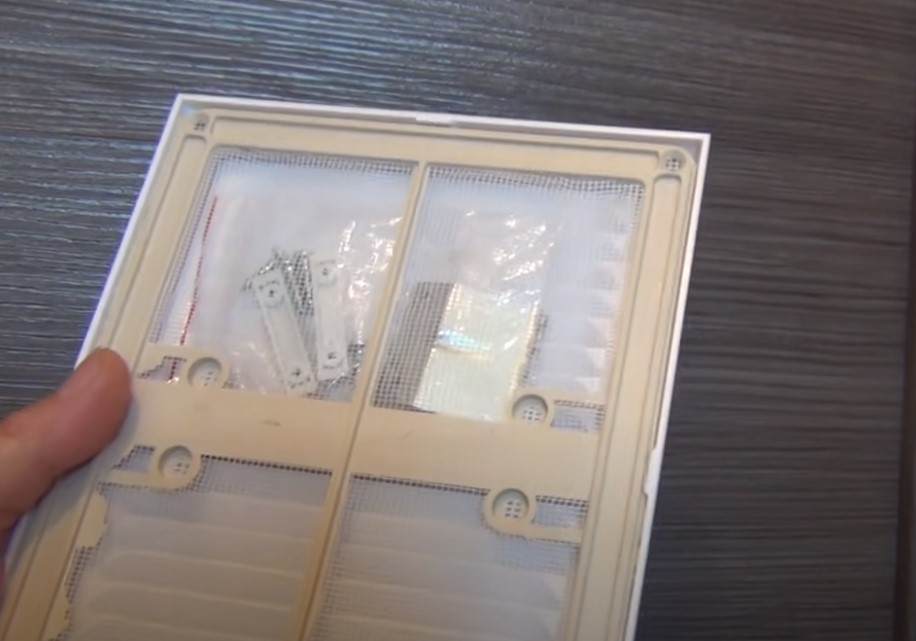

Распаковка вентиляционной решетки

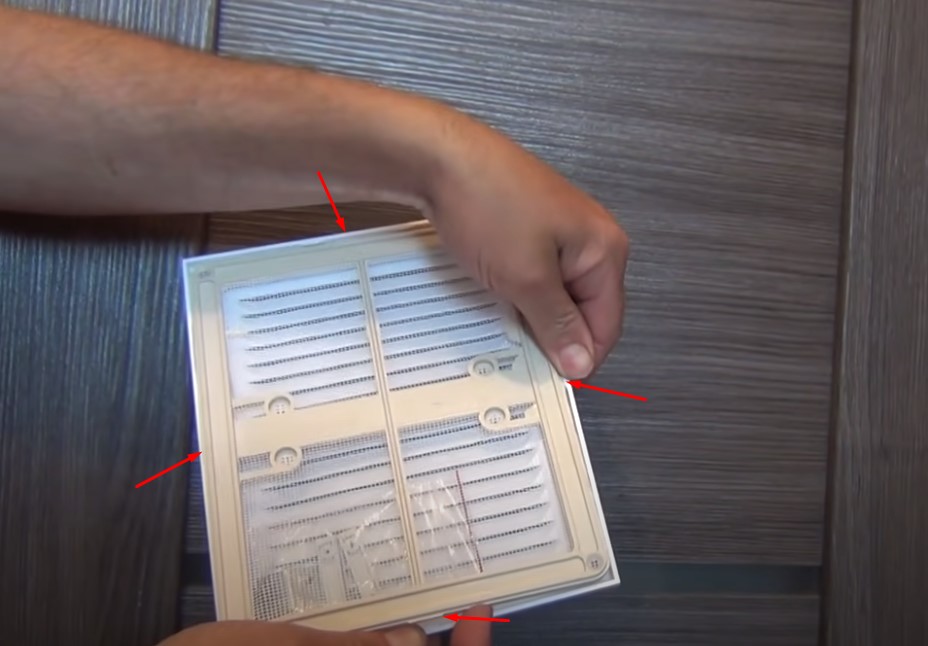

  1. Разжимая защелки, отсоедините монтажный фланец от декоративного корпуса. Соблюдайте осторожность, чтобы не повредить пленочные лепестки уложенной под жалюзи мембраны обратного клапана.
Фото Разъединение монтажного фланца с корпусом
Разъединение монтажного фланца с корпусом

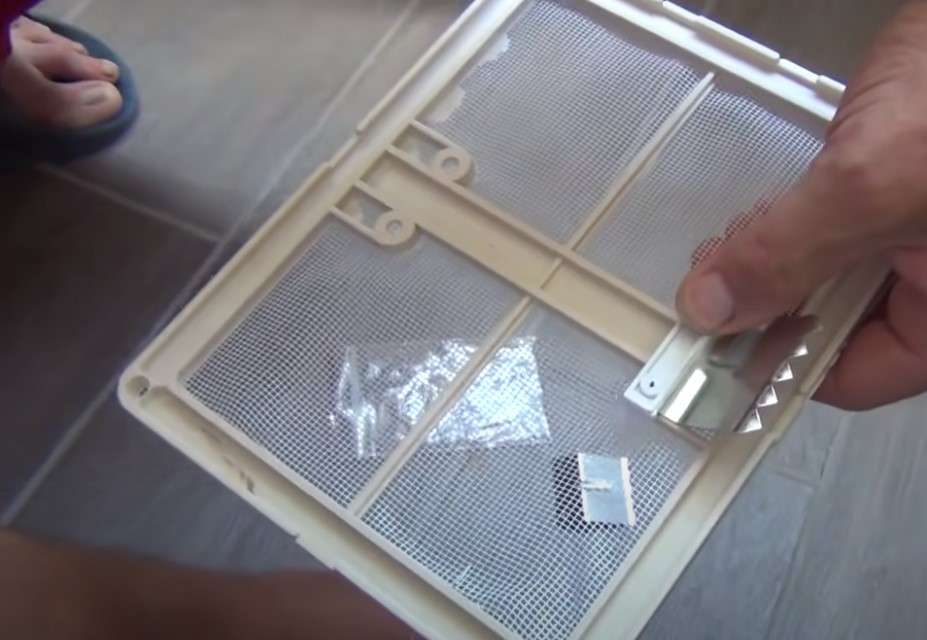

  1. На монтажный фланец установите зубчатые крепежи, поставляемые в комплекте. Пластины острыми выступами будут удерживать рамку в вентиляционном отверстии стены.
Фото Установка зубчатого крепежа на монтажный фланец
Установка зубчатого крепежа на монтажный фланец

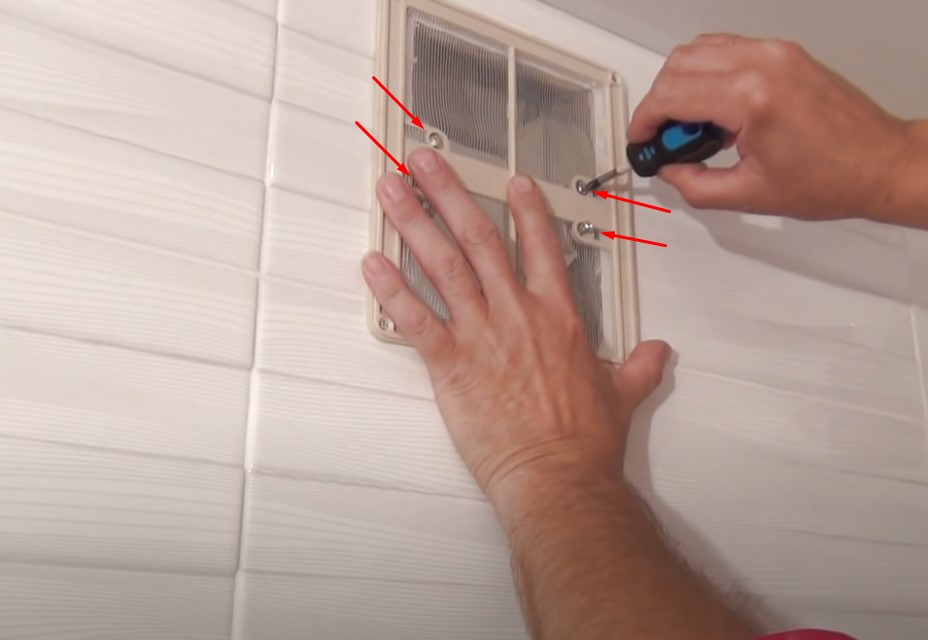

  1. Установите по уровню монтажный фланец в отверстие на стене. Поочередным подтягиванием винтов добейтесь, чтобы зубчатые крепежи надежно зафиксировали рамку.
Фото Фиксация фланца подтягиванием винтов зубчатого крепежа
Фиксация фланца подтягиванием винтов зубчатого крепежа

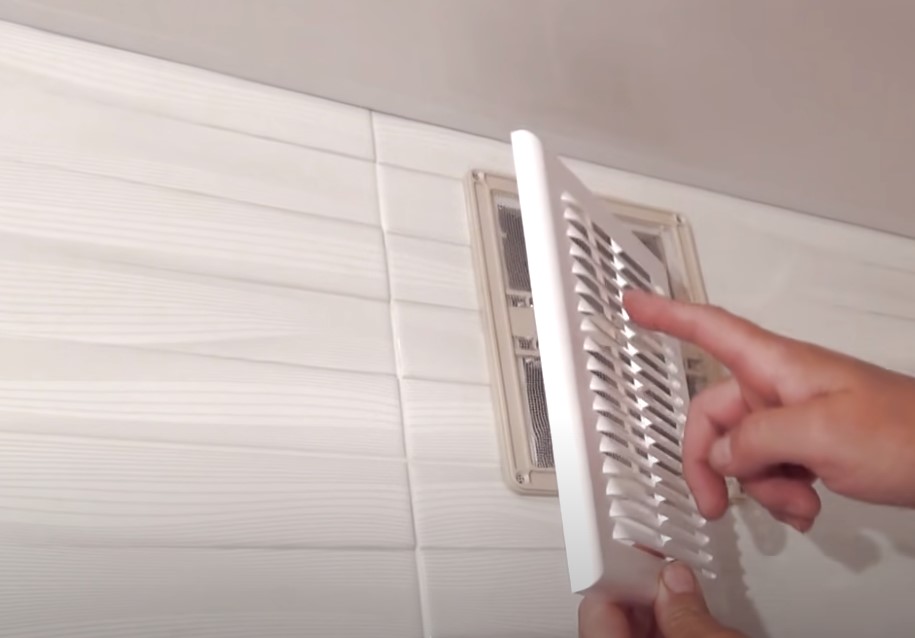

  1. На закрепленный монтажный фланец установите декоративный корпус. Деталь от легкого нажатия рукой зафиксируется защелками. Убедитесь, что отверстия жалюзи направлены вниз. Если установите в обратном порядке, пленочные лепестки мембранного клапана некорректно будут работать при возникновении обратной тяги.
Фото Установка декоративного корпуса с расположением вниз отверстий жалюзи
Установка декоративного корпуса с расположением вниз отверстий жалюзи

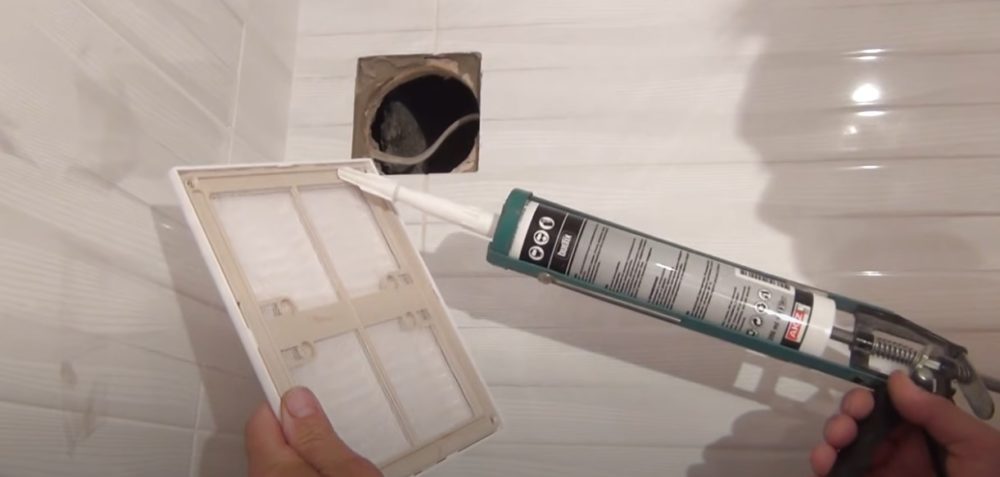

Производители не всегда предусматривают наличие зубчатого крепежа или он может не совпадать со стенками отверстия вентиляционной шахты. Монтажный фланец можете закрепить на стену саморезами или приклеить жидкими гвоздями. Второй вариант актуален, когда нет желания сверлить новую облицовку из плитки. Саморезами рамку проще прикрутить к стене из дерева или газобетона со штукатуркой.

Фото Нанесение клеящего состава для приклеивания решетки к финишной отделке стены
Нанесение клеящего состава для приклеивания решетки к финишной отделке стены



Фото Монтажные отверстия для фиксации рамки к стене саморезами
Монтажные отверстия для фиксации рамки к стене саморезами

Рекомендации по безопасному монтажу и эксплуатации

Естественная вентиляция работает без электрических приборов. В принудительной системе внутри воздуховода предусмотрен вентилятор. Перед установкой обратного клапана с декоративной решетчатой накладкой обесточьте электрооборудование во избежание поражения током.

В доме или квартире одновременно могут функционировать 2 вентиляции – естественная и принудительная. Если каналы систем расположены рядом, установите комбинированный решетчатый элемент с обратными клапанами на каждый воздуховод.

Клапан с решеткой естественной вентиляции может стоять на воздуховоде кухонной вытяжки. Заслонка открывается, когда прекращается принудительное отведение воздуха вентилятором. Для удобства обслуживания и монтажа узел естественной вентиляции врезайте в воздуховод через тройник.

Фото Тройник на воздуховоде кухонной вытяжки
Тройник на воздуховоде кухонной вытяжки

Со стороны улицы жалюзи зимой способны обмерзать. Лепестки клапана заклинивают в наростах льда. Для восстановления работы вентиляции растопите наледь подачей горячего воздуха из фена. Аккуратно удалите воду и остатки льда. Используйте для уличной установки металлические жалюзи с заслонкой, более стойкие к механическим нагрузкам.

На протяжении всего периода эксплуатации очищайте жалюзи от накопившейся грязи. Проверяйте работу заслонки. Если механизм заклинивает или лепестки не плотно перекрывают отверстие, замените клапан.

Наличие вентиляции проверяйте бумагой. От вытяжки лист отклоняется выходящими потоками воздуха, а к приточному отверстию – прилипает. Использование для проверки пламени зажигалки или свечи опасно. Внутри воздуховода могут вспыхнуть жировые накопления. Пламя деформирует пластиковые жалюзи и заслонку или мгновенно сожжет пленочные лепестки мембранного клапана.

Ответы на часто задаваемые вопросы

Что из себя представляет вентиляционная решетка с обратным клапаном?

Приспособление состоит из корпуса с декоративной решеткой, крепежного фланца и лепестковой заслонки, повторяющей форму воздуховода.

Зачем нужна решетка для вентиляции?

Решетка закрывает вентиляционный канал от проникновения птиц, мелких грызунов и крупного мусора. Заслонка преграждает путь возвратным воздушным потокам, образующим обратную тягу в системе.

Чем можно заменить вентиляционную решетку?

Решетку может заменить анемостат, диффузор или стеновой клапан.

Какие размеры вентиляционных решеток?

Размер клапана всегда соответствует сечению воздуховода вентиляции. Решетка должна превышать габариты вентиляционного отверстия на пару сантиметров, чтобы бортами закрыть стык со стеной.

Видео о вентиляционных решетках с обратным клапаном

Решётка с обратным клапаном
Обратные клапана, виды обратных клапанов /вентиляторы с обратным клапаном/Вентс, Домовент/Вентиляция
