Вентиляция в ванной комнате и туалете: нормы, виды, варианты монтажа

По принципу действия вентиляция в ванной комнате и туалете бывает естественная или принудительная. Инженерная система нужна для отведения влаги и неприятных запахов, предотвращения распространения плесени.

Для обустройства вентиляции разработаны санитарные правила, нормы и требования. Монтаж выполняется по результатам расчета производительности системы.

Чтобы сделать вентиляцию, нужно собрать из воздуховодов вытяжной канал, закрепить под потолком. Установленный канальный вентилятор увеличит производительность вытяжки. Для повышения притока, кроме оставленной щели под дверью, необходимо в сквозное отверстие стены установить приточный клапан.

Как перечисленные действия реализовать на практике, рассмотрим в этой статье.

Зачем нужна в санузле вентиляция

Ванная комната и туалет – специфические помещения, где образуется повышенная концентрация влаги, неприятных запахов. Постоянная сырость в паре с теплым воздухом способствует образованию грибка.

Плесень в виде черных, синих и зеленых пятен сначала появляется на стенах санузла. Постепенно грибок перекочевывает в другие жилые комнаты.

Фото Черная плесень на потолке ванной комнаты
Черная плесеньна потолке совмещенной ванной комнаты и туалета

Плесень не только уничтожает отделку и личные вещи, но и разлетающимися по воздуху спорами вызывает аллергические реакции у людей.

Проблема одинаково актуальна для квартиры и частного дома. Чтобы защитить жилое пространство от неприятных факторов, нужно делать вентиляцию.

Правильно работающая инженерная система обеспечивает воздухообмен. Запахи с ванной и туалета не проникают в жилые комнаты. В помещении легко дышится, снижается риск подхватить заболевание дыхательных путей.

Правила обустройства вентиляции: нормы, требования

Воздухообмен нельзя создать спонтанно, реализовав первую пришедшую в голову идею. Пользы от такой вентиляции – ноль.

Существуют нормы воздухообмена, которые должны обеспечиваться инженерной сетью. Частный дом и квартира в законодательных документах рассматривается как единая система, требующая сбалансированного вентилирования.

Распространенная схема – когда свежий воздух поступает в жилые комнаты, через щель под дверями проникает в туалет и ванную. Отработанная воздушная масса из сантехнических комнат отводится по вытяжке.

Фото Переток приточных потоков воздуха из жилых комнат в санузелРазница небольшая между квартирой и частным домом в обустройстве вытяжного канала. Многоквартирные здания по проекту оснащены общедомовой вентиляционной шахтой.

В ванной комнате и туалете уже предусмотрен вытяжной канал, но его работы не всегда достаточно. Для улучшения воздухообмена владелец квартиры может дополнительно обустроить свою вентиляцию.

Однако вытяжку подключать к общедомовой шахте разрешается с неполным перекрытием вентиляционного отверстия. Владельцу квартиры требуется получить разрешение у организации, обслуживающей многоквартирный дом.

В старых зданиях с изношенными инженерными сетями инспектор может запретить подключение вытяжки к общедомовой шахте.

В частном доме с обустройством вентиляции проще. Владелец недвижимости обустраивает вытяжной канал трубой, выводя стояк через крышу на улицу.

Особых запретов от сторонних организаций нет, но вентиляция должна соответствовать санитарным нормам.

Информация отражена в актуальной редакции СНиП 41-01-2003 и СП 54.13330.2016. Дополнительные нормативы для жилых многоквартирных зданий отражены в актуальной редакции СНиП 31-01-2003.

  1. Согласно законодательной документации, в раздельную ванную и туалет частного дома или квартиры должно поступать свежего воздуха из жилых комнат 25 м3/час.
  2. Для совмещенного санузла норма объема притока увеличена до 50 м3/час.

Люди с достатком современные частные дома возводят по авторским проектам, где предусматривают просторные сантехнические комнаты.

Рекомендуемого притока 25 м3/час для большого помещения с ванной, гидробоксом и другими привилегиями недостаточно. Аналогичная проблема касается туалета и совмещенного санузла.

Чтобы обеспечить полный воздухообмен, расчет выгоднее делать по объему помещения.

Норма притока воздуха в 1 м3 пространства ванной комнаты составляет 6-7 м3/час. Для 1 м3 туалета и совмещенного санузла установлен показатель 8-10 м3/час.

Расчет производительности вентиляции

В сложных расчетах вентиляции помогают табличные значения кратности и объема воздухообмена для комнат определенного целевого назначения.

Таблицы имеются в свободном доступе. Расчет целесообразно делать для всего дома или квартиры по 3 параметрам:

  1. Установленная санитарная норма поступления свежего воздуха на каждого проживающего и временно пребывающего в здании человека.
  2. Рекомендуемая кратность воздухообмена за час для каждой комнаты.
  3. Установленная норма воздухообмена на каждый 1 м2 площади или 1 м3 объема помещения.
После выполнения расчетов берется максимальный показатель из трех полученных результатов. Под него подбирают вентиляционное оборудование соответствующей производительности.

К примеру, для дома площадью 120 м2 с 5 постоянно проживающими людьми требуется:

По норме воздуха на каждого человека – 150 м3/час.
По кратности воздухообмена – 130,2 м3/час.
По норме воздухообмена на каждый 1 м2 площади – 249 м3/час.

Большее значение в трех расчетах – 249 м3/час. Число берете за основу, округляете до 250 м3/час, распределяете на комнаты всего дома.

Для кухни установлены жесткие нормы, поэтому целесообразно отвести примерно 150 м3/час.

Оставшиеся 100 м3/час из общего значения разделите для ванной, туалета и жилых комнат с учетом установленных норм воздухообмена на каждое помещение по целевому назначению.

Виды вентиляции для санузла

В частном доме и квартире обустраивают одну из двух видов вентиляции – естественную или принудительную. Первый вариант проще в исполнении.

Для естественной вытяжки под потолком обустраивают отводящий воздуховод диаметром 100-150 мм. Притоки делают в нижней части стен, устанавливая приточные клапаны или оставляя под дверью вентиляционный зазор.
Работает система по принципу естественной циркуляции воздуха. Холодные массы поступают с улицы, а теплые отработанные потоки отводятся через вытяжную систему вентиляции.

Недостатком системы считается невозможность регулировки тяги. Часто она пропадает или создается обратный эффект, когда летом на улице жарче по сравнению с помещением, где работает кондиционер.

При монтаже естественной вентиляции нужно соблюдать следующие правила:

  • каждую комнату оснащать отдельной вытяжкой с вертикальным расположением канала;
  • ванная и туалет – одинаковые по специфике комнаты, где вентиляцию разрешено обустраивать общим каналом;
  • из-за слабой естественной тяги воздуховоды вентиляции делают из труб с гладкими стенками;
  • при разработке схемы стараются уменьшить количество поворотов и изгибов, увеличивающих сопротивление тяги;
  • в частных одноэтажных домах разводку каналов делают под потолком с выводом трубы через чердак и крышу на улицу.

Из-за слабой эффективности естественную вентиляцию в современном домостроении не используют.

В новых проектах предусмотрена принудительная инженерная система. От естественной вентиляции механическая сеть отличается наличием оборудования. Воздух принудительно приводят в движение канальные вентиляторы.

Принудительная вентиляция

Инженерная сеть может дополняться рекуператором, фильтром, увлажнителем. Работу контролирует автоматика с группой датчиков и электронным блоком.

Способы повышения производительности вентиляции

Если поставить в ванной и туалете одну вытяжку, даже с наличием вентилятора она не обеспечит нормативный воздухообмен.

Полноценно работает приточно-вытяжная вентиляция. Свежего воздуха поступает ровно столько, сколько отведено через вытяжку.

Для повышения производительности вентиляции воспользуйтесь следующими рекомендациями:

  1. На естественную вытяжку поставьте вентилятор.
  2. Притока через щель под дверью недостаточно. Установите дополнительно настенные приточные клапаны или врежьте в раму окна проветриватель.
  3. Следите за чистотой воздуховодов. Очищайте внутренние стенки каналов от грязи.
  4. Установите отдельно для ванной и туалета моноблок или на весь дом рекуператор. Оборудование автоматически будет поддерживать заданные пользователем параметры воздухообмена, поддерживать благоприятный микроклимат.
Неплохой вариант по цене и простоте улучшения работы вентиляции, это установить бризер. Прибор с улицы принудительно подает воздух, очищает через фильтр.

Усовершенствованные модели наделены функцией подогрева, увлажнения, автоматическим контролем.

Пошаговый алгоритм монтажа вентиляции в раздельной ванной и туалете квартиры

В частном доме и квартире санузел бывает смежный и раздельный. С учетом планировки разрабатывается схема вентилирования специфических комнат.

Проще обустраивается вентиляция в санузле смежного типа методом установки 1-2 вытяжных вентиляторов. Эффективным считается автоматизированное оборудование с датчиками влажности и движения.

Вентиляторы в пустой комнате работают на первой скорости. Когда в санузел входит человек или внутри помещения повышается влажность, автоматика переводит работу вентиляторов на второй или третий скоростной режим.

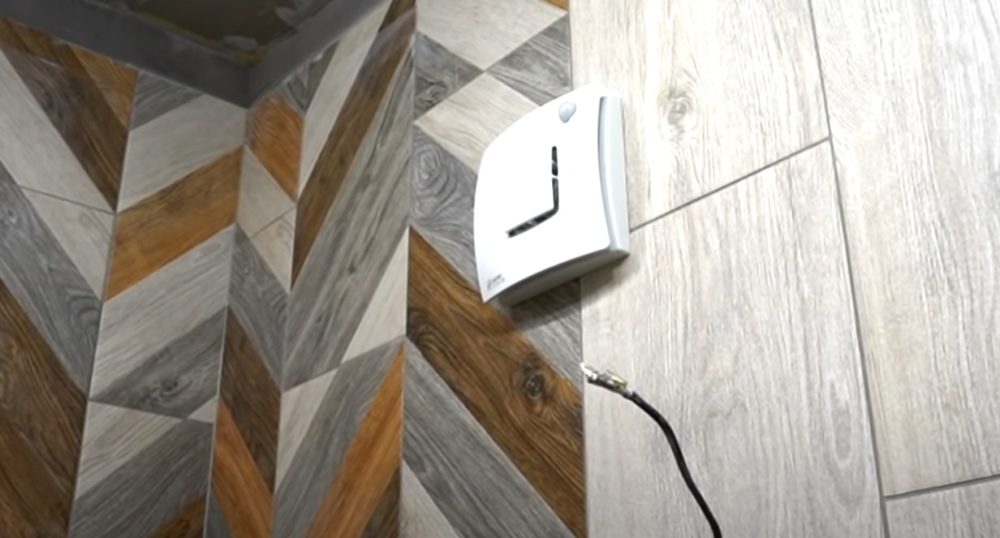

Фото Вытяжной вентилятор с датчиками движения и влажности в санузле хрущевки
Вытяжной вентиляторс датчиками движения и влажности в санузле хрущевки

Вариант с подключением вытяжных вентиляторов к общему вентиляционному каналу хорош в смежном санузле, но для раздельного туалета и ванной плохо подходит.

В принудительной системе будут смешиваться воздушные потоки. Работающий вентилятор из ванной может нагнетать влажный воздух через неработающее оборудование в туалет.

Аналогичная ситуация наблюдается в обратном направлении. Если вытяжка в ванной не работает, то вентилятор из туалета может направить туда часть грязного воздуха по общему каналу.

Проблему предотвращения смешивания воздушных масс решают установкой обратных клапанов, но это дорого, сложно и менее надежно.

Целесообразно реализовать усовершенствованную схему разделения одноканальной принудительной вентиляции в ванной и туалете методом установки общего канального вентилятора и коробки для распределения потоков воздуха.

Технология монтажа инженерной сети зависит от вида жилых зданий. В квартире вытяжную систему подключают к общедомовому каналу через комбинированную решетку.

В частном доме отвод воздуха обустраивают через трубу, выведенную на улицу выше крыши. Выход делают в верхней части стены или через потолок и крышу.

Вариант с квартирой сложнее, поэтому технологию и нюансы монтажа вентиляции рассмотрим подробно:

  1. Для принудительного отведения раздельных воздушных потоков приобретите канальный вентилятор. Оборудование способно одновременно обслуживать ванную и туалет.

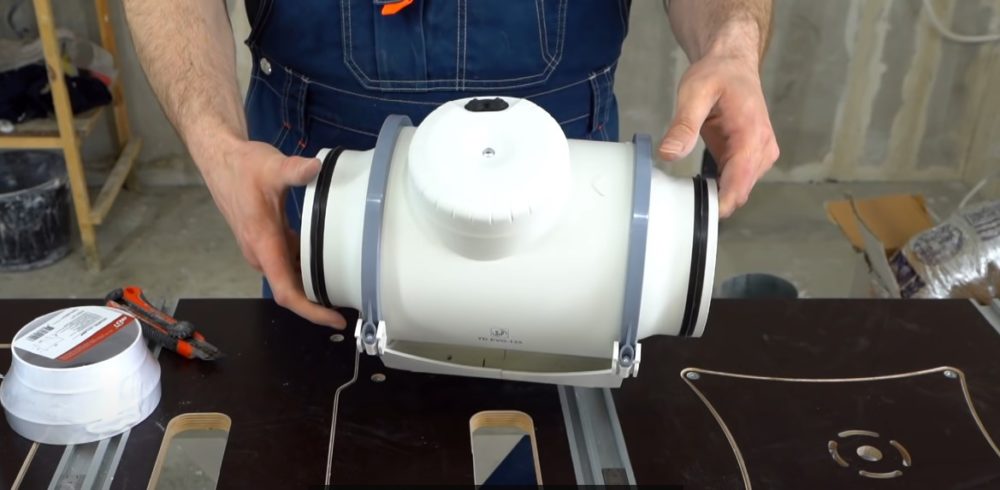

Фото Канальный вентилятор

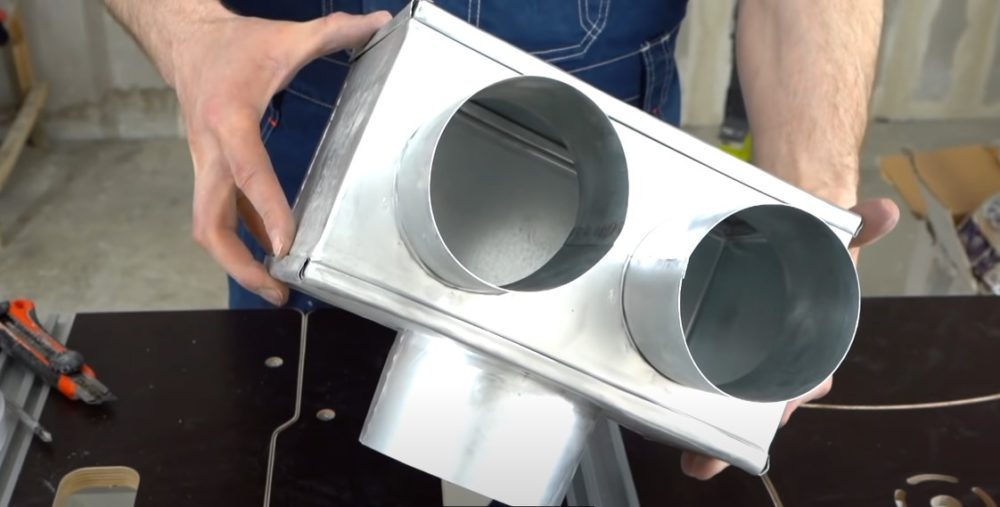

  1. Подготовьте коробку для распределения потоков воздуха. Узел состоит из прямоугольного корпуса и 3 патрубков – один общий выход и два раздельных входа.

Коробку могут изготовить жестянщики под заказ. Самому распределитель несложно собрать из пластиковых воздуховодов, склеив детали термопистолетом.

Фото Коробка для распределения потоков воздуха

  1. Для подсоединения канального вентилятора подготовьте гибкий шумоизолированный воздуховод.

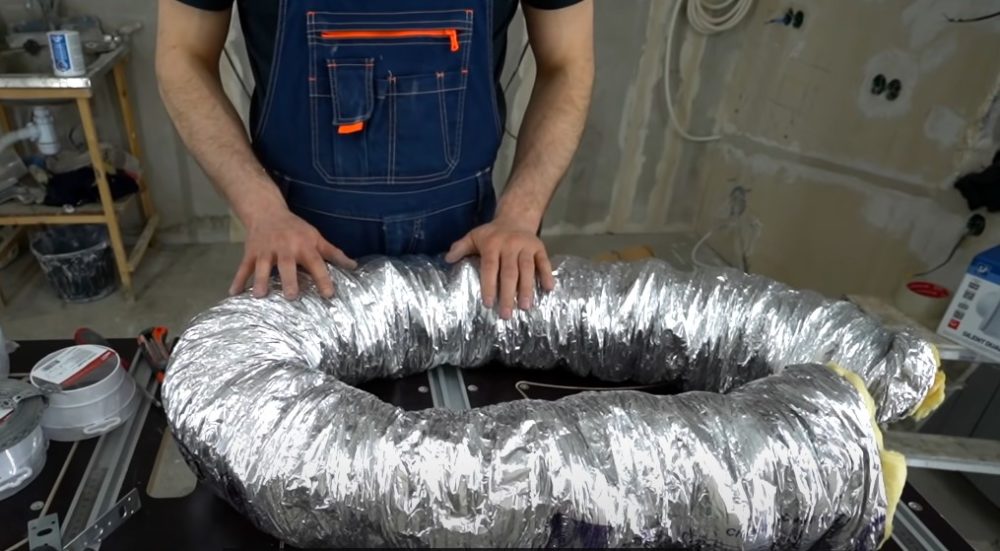

Фото Гибкий шумоизолированный воздуховод

  1. Для сборки основной ветки вентиляции используйте пластиковые каналы и фасонные элементы.

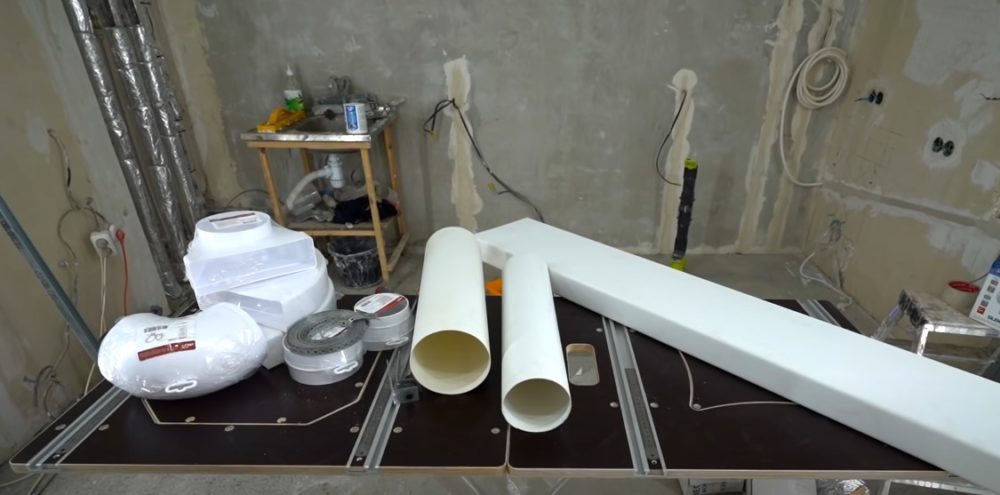

Фото Пластиковые вентиляционные каналы

  1. В квартире стояки инженерных систем общие. Трубы проходят через межэтажные перекрытия по гильзам, где обычно оставлены по халатности строителей зазоры.

Стыки нужно герметизировать, иначе вентиляционная система будет тянуть воздух из санузла соседних квартир.

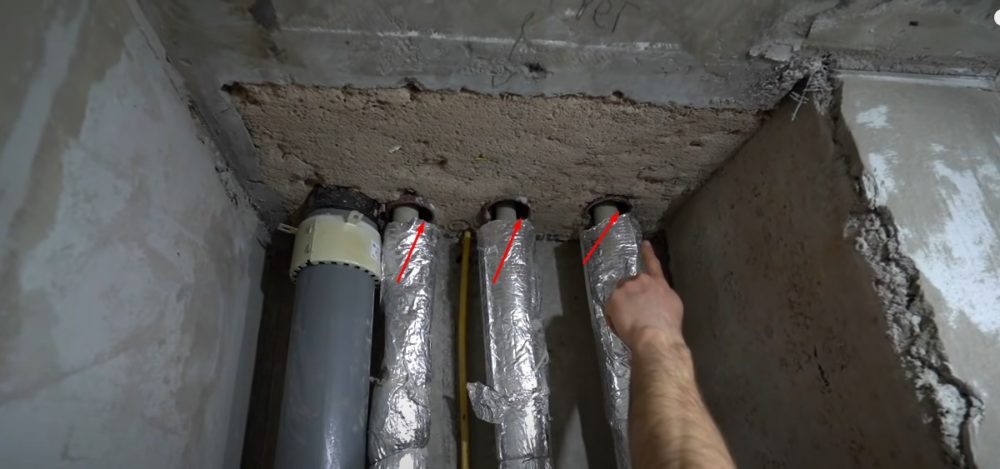

Фото Разводка стояков с зазорами в гильзах межэтажного перекрытия

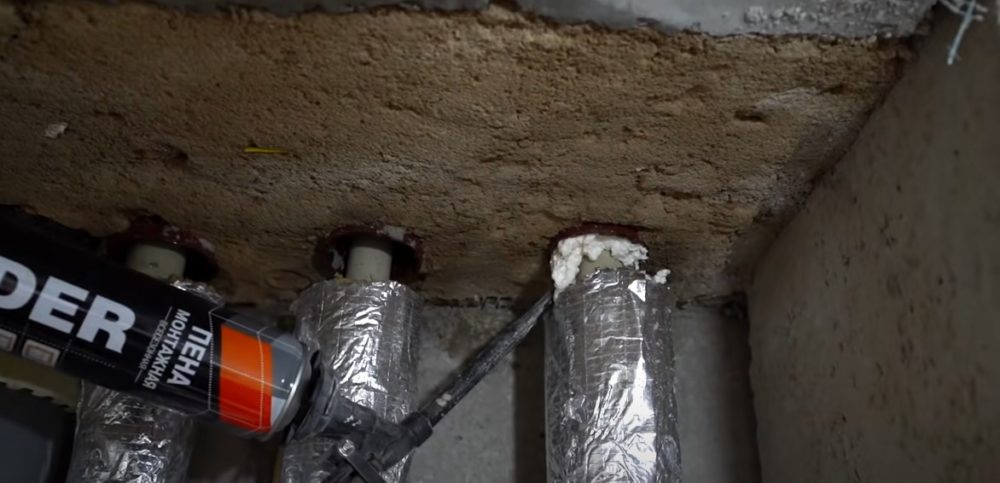

  1. Смочите обильно водой места зазоров между гильзами и стояками. При помощи пистолета и монтажной пены тщательно запеньте все щели.

Дайте время высохнуть пенополиуретану. Острым ножом срежьте выступающие части затвердевшей пены.

Фото Герметизация зазоров на стояках монтажной пеной

  1. Перед монтажом вентиляционных каналов убедитесь, что общедомовые стояки закрыты звукоизоляцией. Если трубы голые, обмотайте их шумоизолирующим материалом.

Звукоизоляция на работу вентиляции не влияет, но ее отсутствие создает дискомфорт в квартире. Какой смысл тогда использовать гибкий шумоизолированный воздуховод для подключения канального вентилятора, если не будет обустроена общая шумоизоляция стояков.

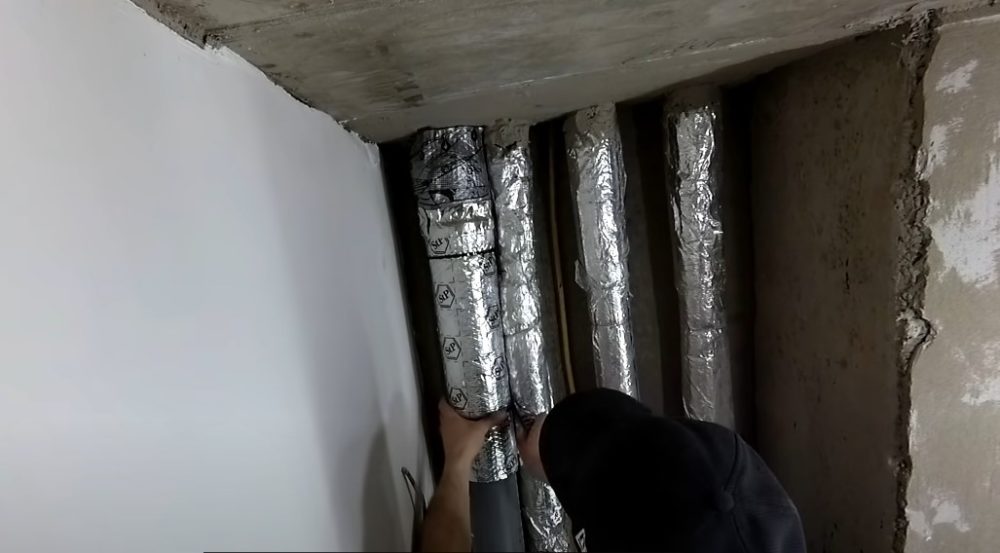

Фото Звукоизоляция общедомовых стояков

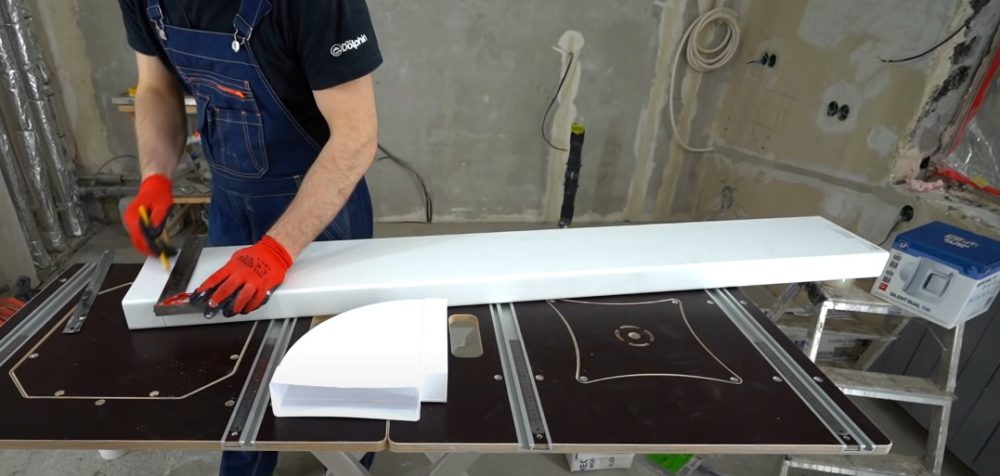

  1. После подготовительных работ приступайте к сборке вентиляционного канала из пластиковых элементов. Используйте плоский короб сечением 125 мм.

Воздуховод будет пролегать под потолком между ванной и туалетом. К каналу будет подключен вентилятор и распределительная коробка, а выход его обустроен в общедомовую шахту вентиляции через комбинированную решетку.

Фото Сборка пластикового вентиляционного канала

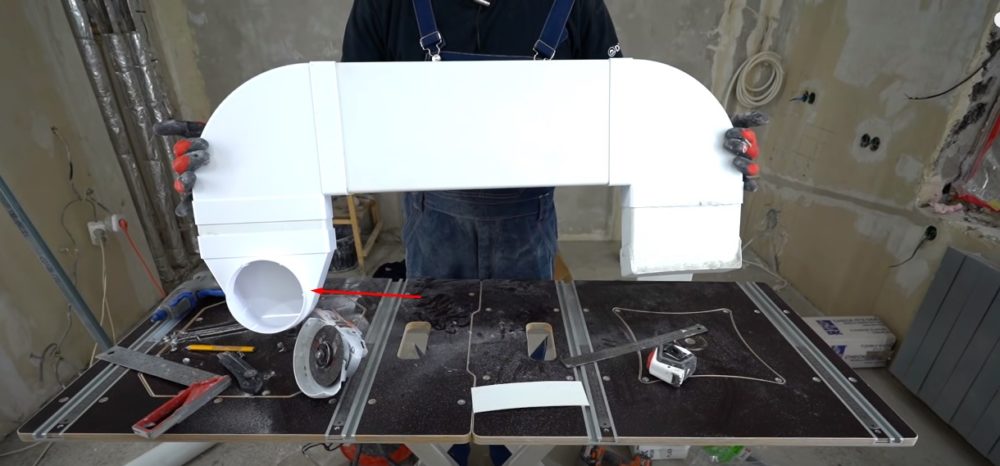

  1. Готовый канал для туалета и ванной получится в форме вытянутой буквы «П», где на одном конце установлен переходник под круглую трубу для подсоединения вентилятора.

Фото Канал для туалета и ванной с переходником под круглую трубу для подсоединения вентилятора

  1. Закрепите временно пластиковый канал под потолком. Проверьте правильность размеров. Под переходником с круглой трубой на стене разметьте место крепежа канального вентилятора.

Чтобы шум мотора не разносился по конструктивным элементам квартиры, под оборудование закрепите звукоизолирующую подкладку.

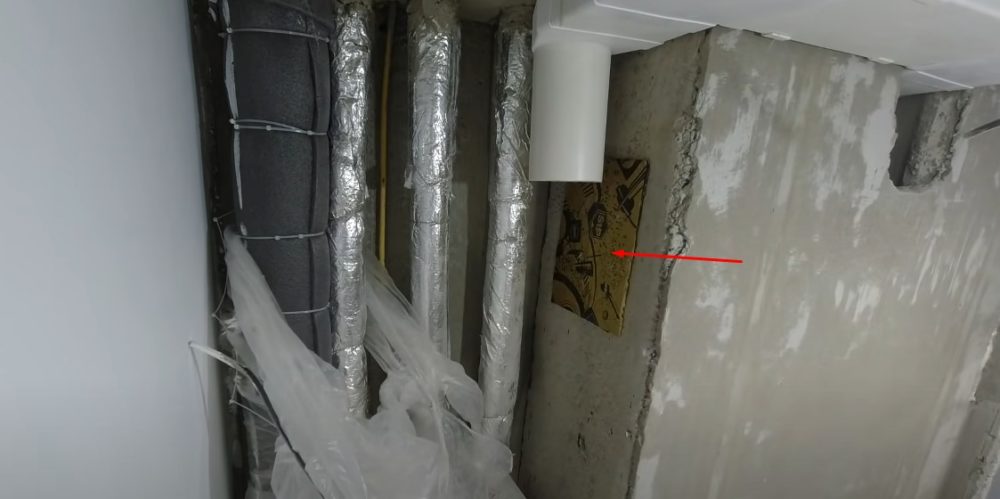

Фото Шумоизоляция на стене под канальный вентилятор

  1. После примерки снимите конструкцию, разберите на детали. Заново соберите канал, проклеивая стыки горячим пистолетом. Нужна 100% герметизация швов для исключения утечек грязного воздуха.

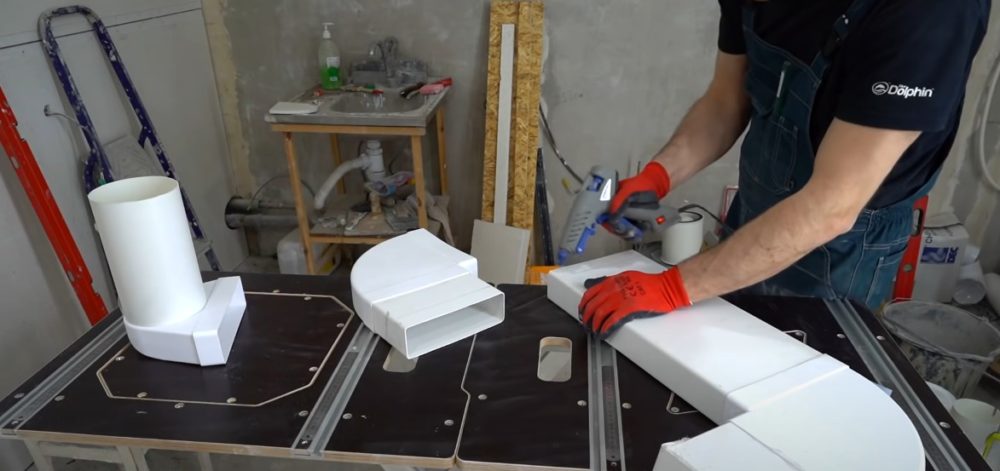

Фото Склеивание стыков канала клеевым пистолетом

  1. После склеивания подвесьте канал под потолок на свое место. Перед установкой нанесите монтажную пену по периметру торцов стенок отверстия общедомовой вентиляции. Прилипшая пена к каналу обеспечит герметизацию стыков.

Фото Запенивание места входа ПВХ канала в отверстие общедомовой вентиляции

  1. При помощи идущих в комплекте монтажных элементов закрепите на стену с приклеенным куском звукоизоляции канальный вентилятор. Соедините выходной патрубок оборудования с круглым пластиковым воздуховодом.

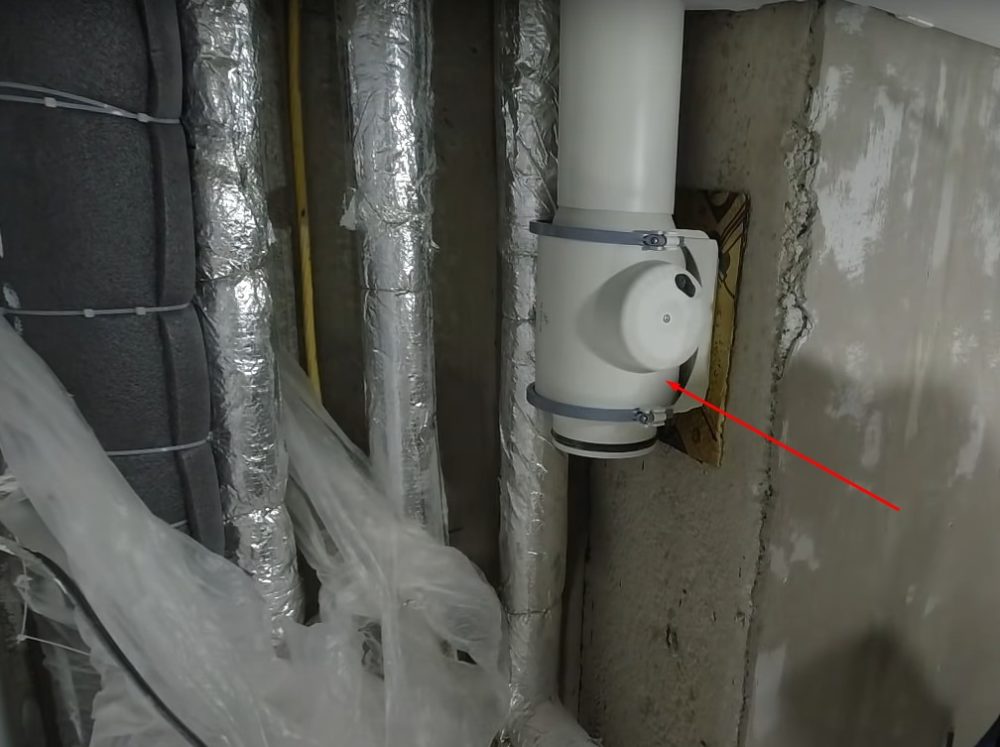

Фото Канальный вентилятор, закрепленный к воздуховоду

  1. Используя листы автомобильной звукоизоляции, обклейте стенки жестяного распределительного короба. Прикрепите саморезами к корпусу монтажные уголки для фиксации на потолок.

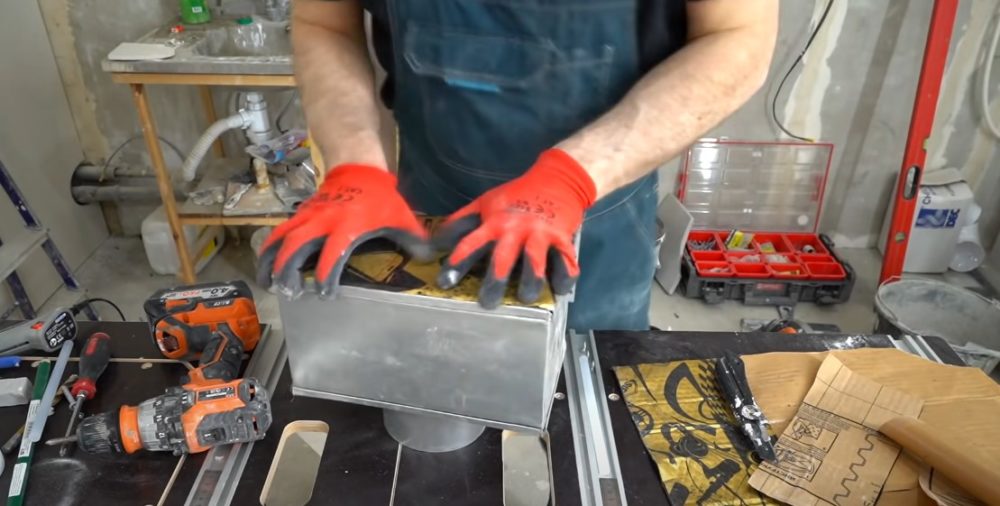

Фото Звукоизоляция жестяного распределительного короба

  1. Оклеенный звукоизоляцией распределительный короб закрепите на потолок. Используйте анкерные болты или дюбеля с саморезами.

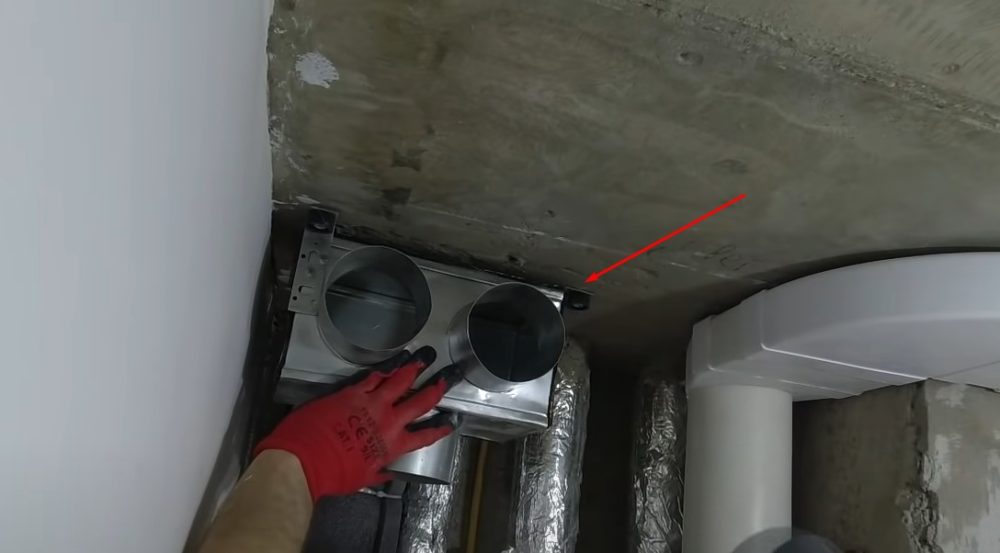

Фото Крепление распределительного короба к потолку

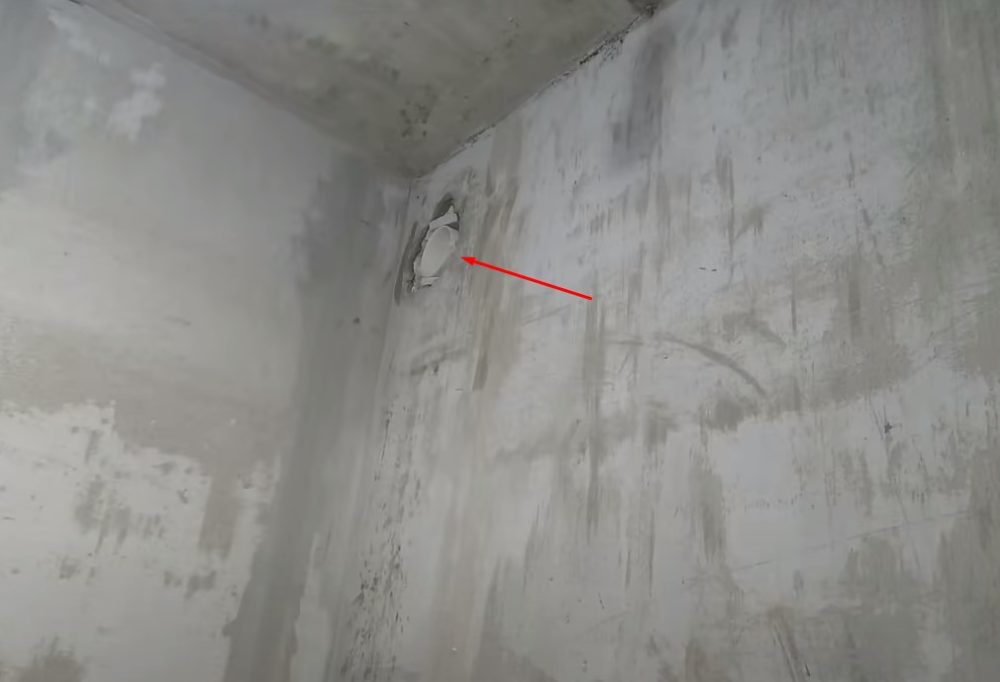

  1. Под потолком в верхней части стены, разделяющей ванную с туалетом, сделайте сквозное отверстие под круглый канал. Используйте перфоратор, дрель, зубило с молотком. Удобно отверстие высверлить коронкой.

Технология работ зависит от материала стены. Внутрь отверстия вставьте пластиковую гильзу, обернутую звукоизолирующим материалом.

Фото Отверстие в стене между ванной и туалетом

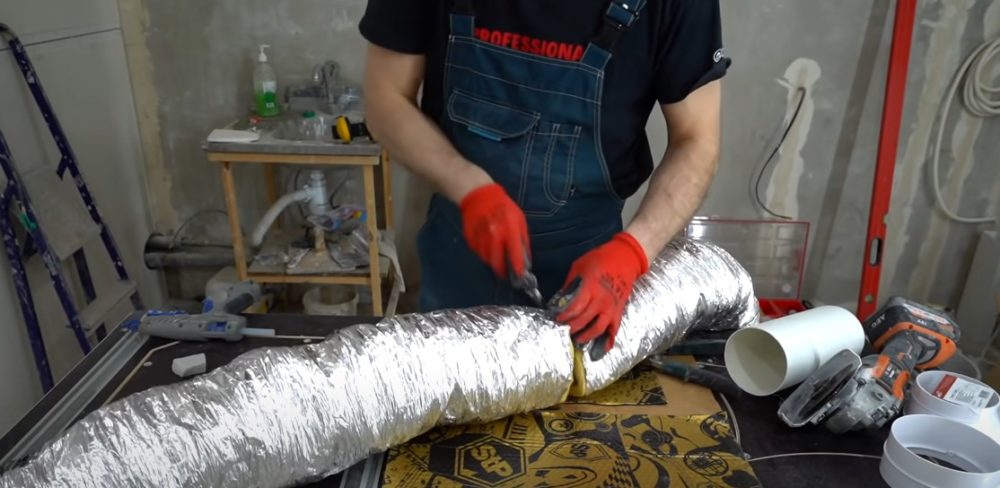

  1. Замерьте расстояние от патрубка входа канального вентилятора до выходящего патрубка распределительного короба. По размеру отрежьте гибкий воздуховод.

Фото Нарезка гибкого воздуховода

  1. Соедините гибким воздуховодом выход распределительного короба с входом канального вентилятора. Стыки уплотните алюминиевым скотчем, зажмите пластиковыми хомутами.

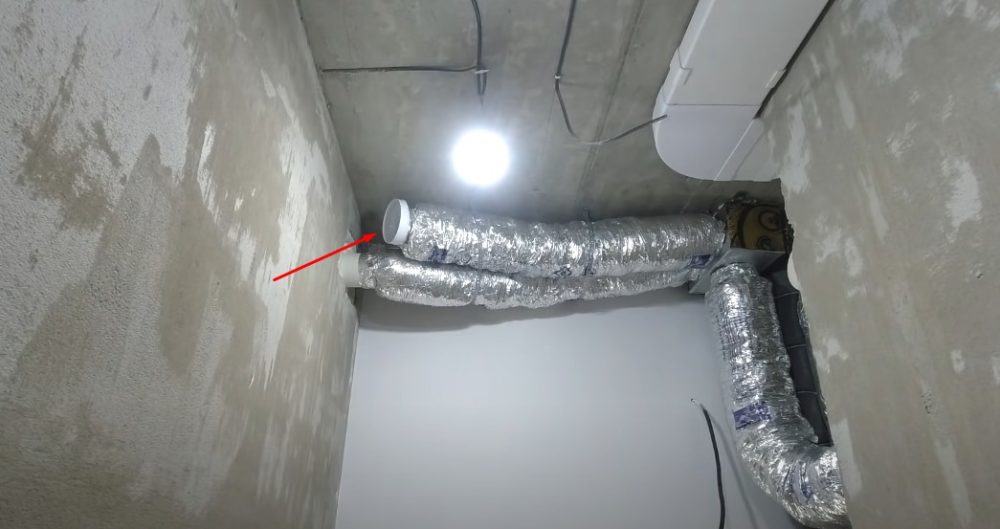

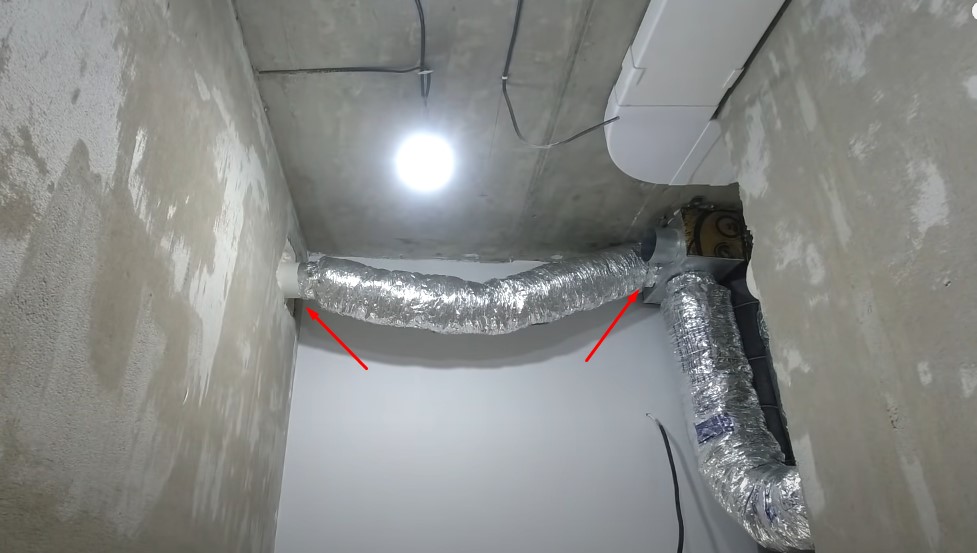

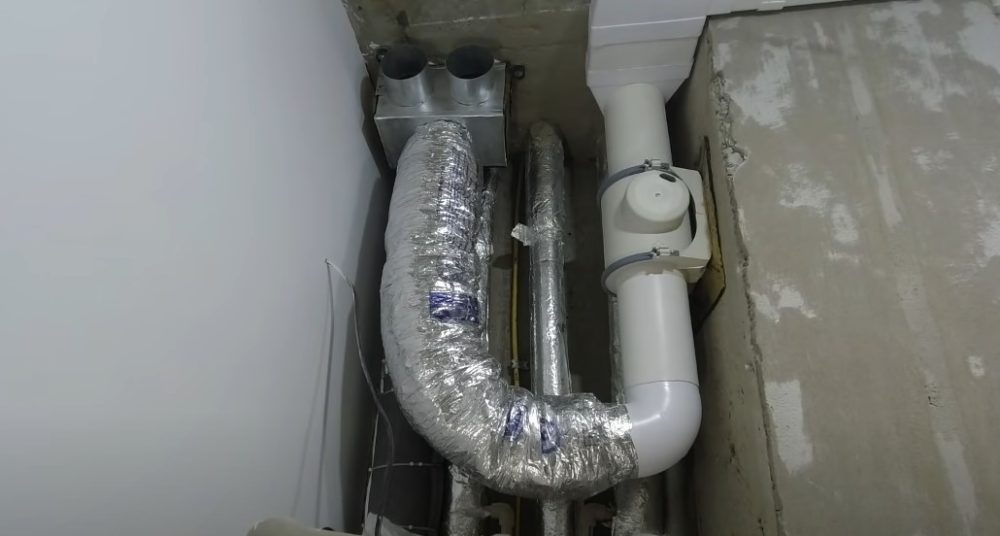

Фото Соединение гибким воздуховодом выхода распределительного короба с входом канального вентилятора

  1. Замерьте расстояние между одним из входов распределительного короба и гильзой, выходящей через стену из ванной комнаты.

Отрежьте по размеру гибкий воздуховод. Соедините патрубки двух узлов, укрепив стыки алюминиевым скотчем и хомутами.

Фото Подсоединение гибкого воздуховода к одному входу распределительного короба и выходящей через стену из ванной комнаты пластиковой гильзы

  1. Ко второму входу распределительного короба подсоедините еще один гибкий воздуховод. Другой его конец остается свободный. Он будет засасывать грязный воздух из туалета.

Когда вся конструкция будет спрятана под отделкой, свободный конец воздуховода можно соединить с врезанным в подвесной потолок анемостатом.

Фото Подключенный ко второму входу распределительного короба гибкий воздуховод для засасывания воздуха из туалета

  1. Гибкие воздуховоды закрепите хомутами к потолку, чтобы не провисали. Отверстие на гильзе со стороны ванной комнаты также закройте анемостатом, диффузором или обычной декоративной решеткой.

Фото Установленный анемостат на отверстие вентиляционного выхода в ванной комнате на стене

  1. Под входящим в стену пластиковым каналом должно остаться свободное вентиляционное отверстие общедомовой шахты.

Полностью его нельзя перекрывать. Свободный участок отверстия закройте декоративной решеткой. В случае поломки вентилятора или засорения воздуховодов сохранится естественное вентилирование туалета.

Вместо обычной можно использовать комбинированную решетку, где предусмотрен выход для подведения канала вентиляции из квартиры.

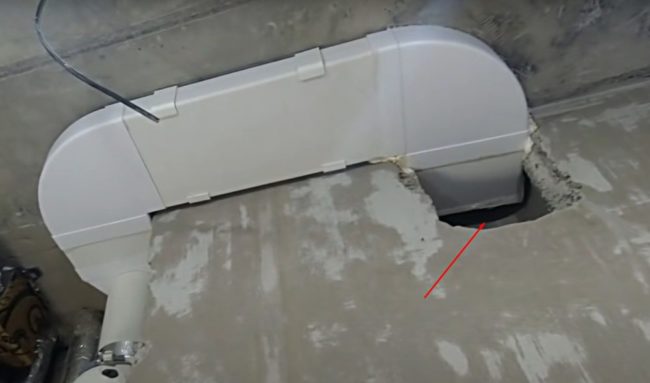

Фото Свободное отверстие общедомового канала вентиляции

После монтажа узлов вентиляции подведите проводку к канальному вентилятору. Схему подключения найдете в инструкции к оборудованию от производителя.

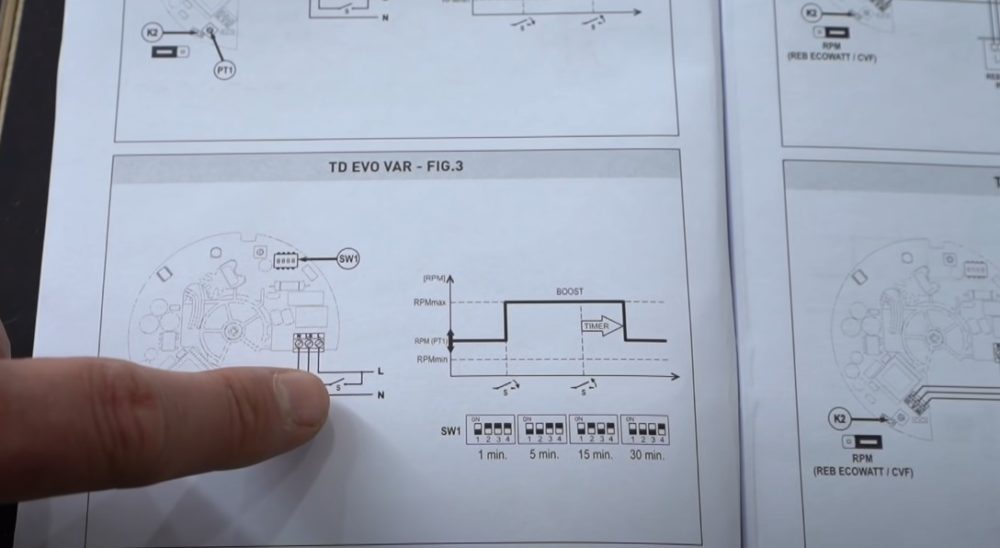

Фото Схема подключения канального вентилятора к электросети поставляется производителем

Пусконаладочные работы

Завершив монтаж вентиляции в ванной и туалете, проверьте работу инженерной сети. Включите канальный вентилятор. Меняя скоростные режимы, протестируйте силу всасывания грязного воздуха.

Точные замеры удастся сделать анемометром. Если нет прибора, воспользуйтесь примитивным способом. Прислоните лист бумаги к вытяжному отверстию. При работающем вентиляторе он должен

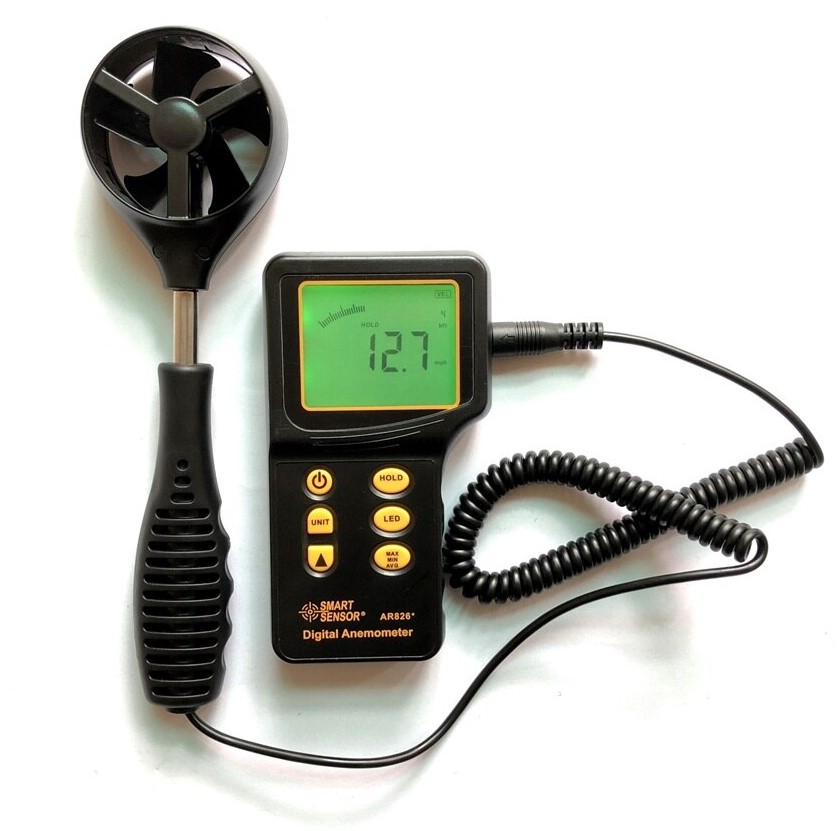

Фото Бытовой анемометр для измерения вентиляции

Приложите лист бумаги к вентиляционной решетке, он должен удерживаться в прилипшем состоянии. С увеличением скорости отведения воздуха бумажный лист все труднее будет оторвать от вентиляционного отверстия.

Видео установки

Раздельная вентиляция ванны и туалета. Тихий санузел.

Ответы на актуальные вопросы

В каком месте расположить вытяжку в ванной комнате?

Вытяжное отверстие может располагаться на потолке или верхней части стены с отступом от межэтажного перекрытия 20 см. Для лучшего притока вытяжку располагайте по диагонали или напротив двери.

Можно ли подключать вытяжной канал к общедомовой вентиляции?

Разрешение на подключение к общедомовой вентиляции дают в организации, обслуживающей здание. Результат зависит от проекта дома и схемы вентиляционной шахты. Если разрешение дано, канал подключайте с неполным перекрытием вентиляционного отверстия на стене.

Можно ли вентиляцию с туалета вывести в фановую трубу?

Фановая труба – это продолжение стояка канализации. Подключение вентиляционных каналов к канализационной сети запрещено.
