Разрабатывая самостоятельно схему вентиляции, возникают сомнения, нужно ли ставить вентилятор в ванной? Ответ будет однозначным: установка вентилятора в ванной (так же и в туалете) необходима!
Так как данные помещения отличаются от остальных повышенным скоплением влаги и неприятных запахов.
Для обеспечения нормативного воздухообмена вытяжку рекомендуется делать принудительного типа. Процесс самостоятельной установки условно разделен на 3 этапа: подготовка отверстия воздуховода, крепление корпуса мотора, подключение к электросети.
Подробнее о видах вентиляторов и правилах выбора по техническим параметрам поговорим в статье. Рассмотрим рейтинг лучших моделей, пошаговую инструкцию монтажа.
- Классификация вентиляторов по исполнению
- Рекомендации по выбору прибора с учетом технических параметров
- Топ 10 лучших вентиляторов для ванной
- Dospel Styl 120 WP 20 Вт
- AURAMAX OPTIMA 5C 14 Вт
- DiCiTi Breeze 5C TURBO 20 Вт
- Vortice Punto Four MFO 100/4 15 Вт
- Europlast EAT 125 G16 Вт
- ERA 4S-02 14 Вт
- CATA E-100 G 8 Вт
- DiCiTi AURA 4C 8.4 Вт
- Soler & Palau SILENT-200 CZ DESIGN 3C 16 Вт
- Electrolux Magic EAFM-150TH
- Инструкция пошаговой установки вентилятора
- Подключение канального вентилятора к гофрированным воздуховодам
- Ответы на актуальные вопросы
- Видео материалы
Классификация вентиляторов по исполнению
Общее устройство вытяжных приборов одинаково для всех видов. Рабочим органом служит электромотор с крыльчаткой, заключенный в корпус. Для подсоединения к воздуховодам предусмотрены патрубки. Производительность определяется мощностью мотора, сечением входа и выхода.
Первым шагом давайте разберемся, как выбрать вентилятор в ванную по классификации. По исполнению корпуса и месту монтажа оборудование разделено на 2 вида:

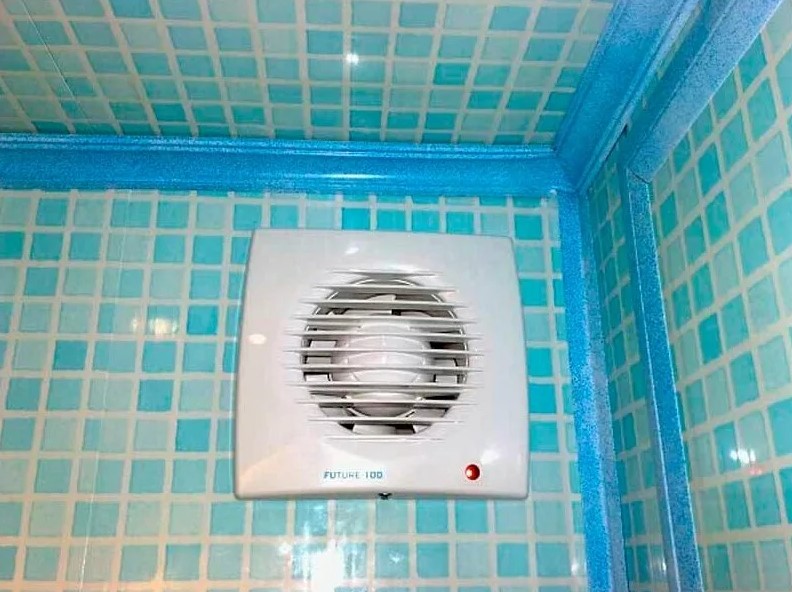

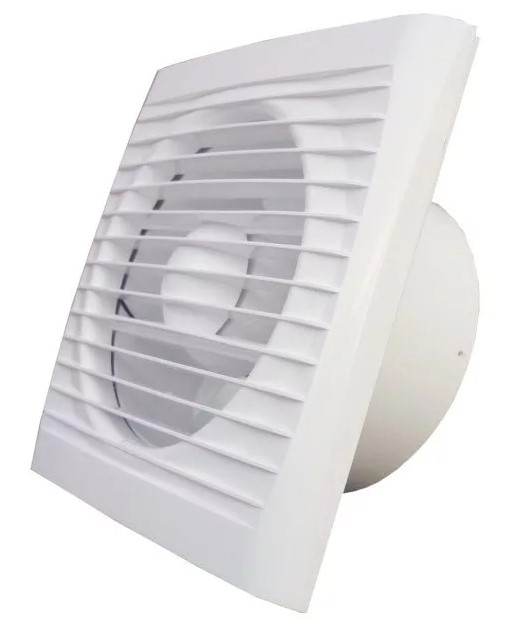

- Накладные приборы устанавливают в вентиляционное отверстие. Внутрь канала погружают заднюю часть. На поверхности остается передняя панель, закрывающая вращающиеся лопасти. Воздух поступает через декоративную решетку, защитную сетку или специально обустроенный зазор сбоку глухого колпака.

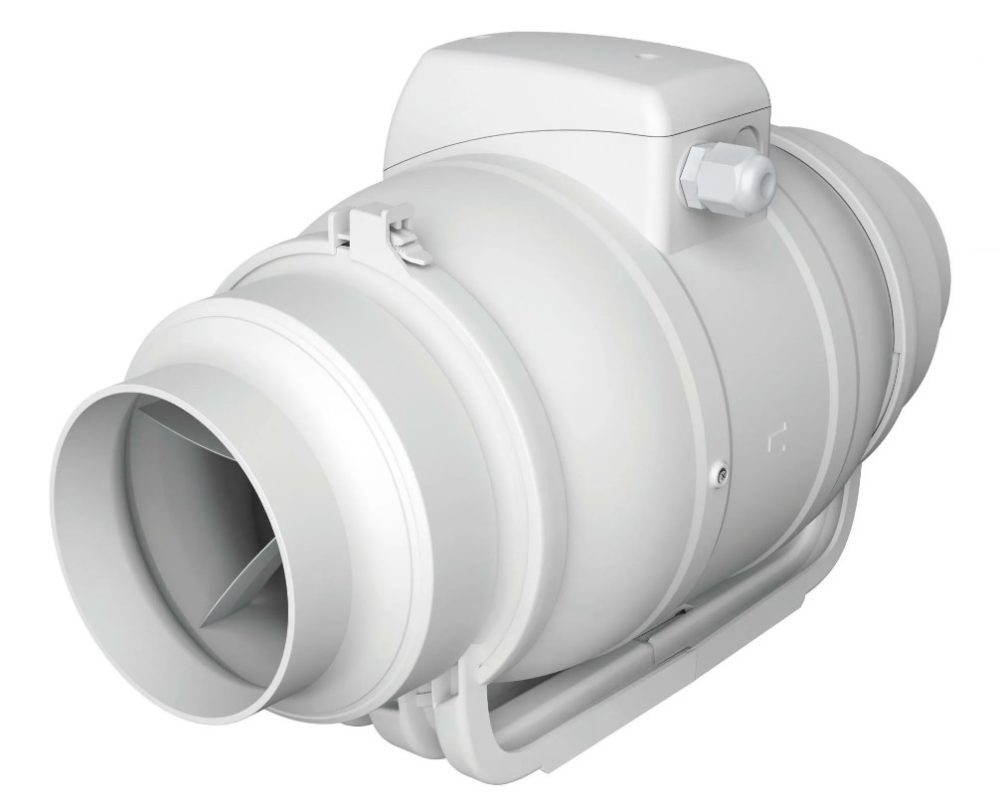

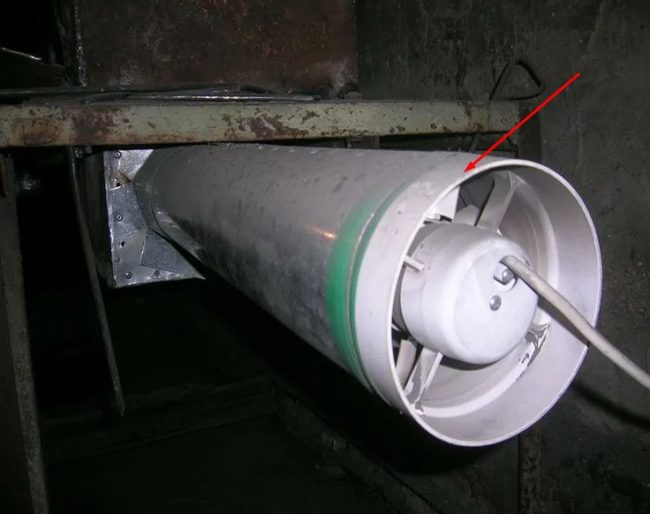

- Канальные вентиляторы выполнены мотором с крыльчаткой, заключенным в корпус. По бокам предусмотрены патрубки для соединения с воздуховодами канальной вентиляции.
Канальное оборудование устанавливают только в воздуховоды канальной вентиляции. Накладные приборы могут быть закреплены в любом отверстии под вытяжку, независимо от места расположения: стена, потолок, окно. Отсюда образовались дополнительные названия – настенный, потолочный, оконный.
По конструктивному исполнению мотора оборудование аналогично разделено на 2 вида:

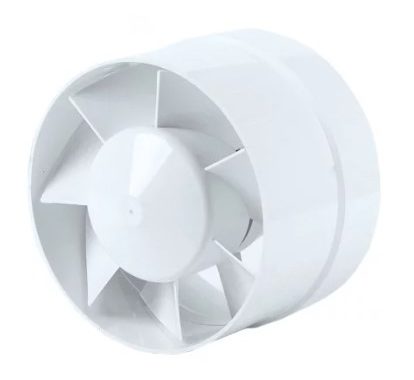

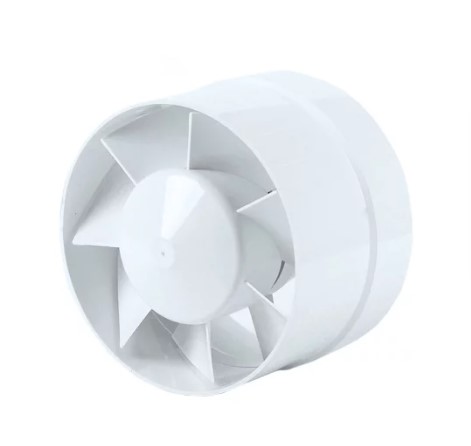

- Осевой вентилятор имеет второе название – аксиальный. Мотор с крыльчаткой заключен внутри цилиндрического корпуса, служащего осью. По периметру двигателя установлены резиновые подкладки, гасящие вибрации. Дополнением обычно предусмотрен обратный клапан, предотвращающий опрокидывание тяги при неработающем вентиляторе.

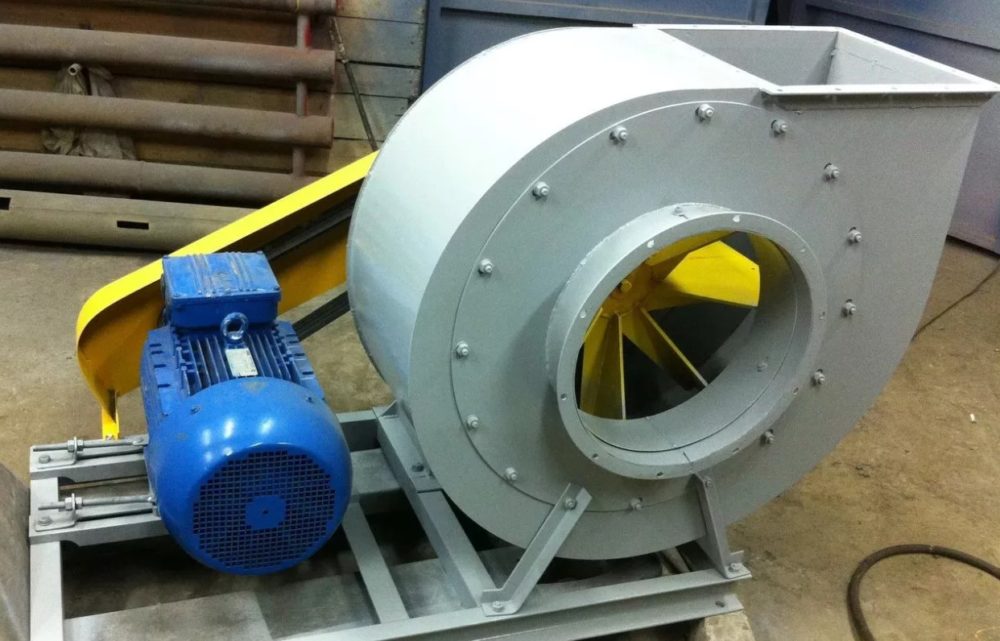

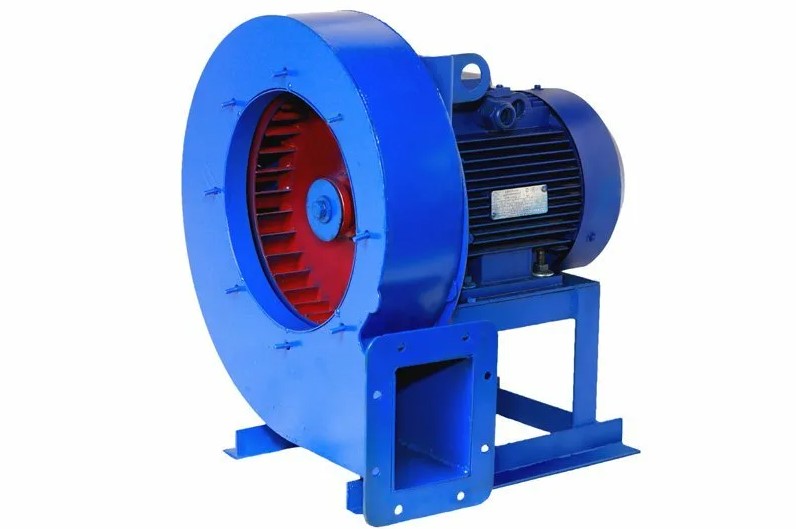

- Радиальный вентилятор имеет второе название – центробежный. Необычная форма корпуса напоминает панцирь улитки. Забор воздуха идет через боковое отверстие. Выход потоков расположен под прямым углом относительно входа. Внутри улитки установлена крыльчатка, соединенная прямой или ременной передачей с закрепленным за пределами корпуса мотором.
Накладные все модели относятся к осевому типу. Канальное оборудование бывает осевое и центробежное.
Для вытяжки в ванной подходит осевой прибор канального и накладного типа. Центробежные улитки ставят в системах промышленной вентиляции.
Рекомендации по выбору прибора с учетом технических параметров
Основная рекомендация по вопросу, как подбирать вытяжной вентилятор для ванной, одна – методом расчетов определяйте подходящую по производительности модель. Для комнаты с высокой влажностью рекомендована кратность воздухообмена 4-8 раз за 1 час времени.
В учет берется объем помещения. Для расчетов перемножьте длину, ширину, высоту комнаты и число кратности, добавьте 20% запаса.
Дополнительные рекомендации помогут выбрать оборудование по конструктивному исполнению и цене:
- Отечественное оборудование дешевле импортных аналогов, не всегда уступает качеством.
- Таймер, гигростат, световая индикация, датчики движения и другие полезные фишки повышают комфорт пользования прибором, но отражаются на увеличении стоимости. Желательно выбрать модель с нужными функциями для получения удачного соотношения – полезность/цена.
- С увеличением количества скоростей предоставляется возможность плавной регулировки вытяжки. Если функция не важна, для экономии средств верное решение – выбрать односкоростную модель.
- Чтобы корпус поместился в вентиляционное отверстие, выбрать прибор надо по глубине посадочной части и установочному диаметру. Чаще важен второй показатель. Распространенный установочный диаметр для домашней вентиляции – от 100 до 150 см.
- Высокий уровень шума негативно сказывается на органах слуха. В ванную желательно выбрать оборудование шумностью до 40 дБ.
- Степень защиты важна для безопасности пользователя и предотвращения поломки электрооборудования. Для электробезопасности надо выбрать прибор, работающий от напряжения – 12 или 24 вольта. По степени защиты корпуса от брызг воды и пыли желательно выбрать модель IP24 или IP25.
- Канальный вентилятор покупайте, если вентиляция проложена по комнате воздуховодами, где между трубами нужно ставить промежуточный прибор для усиления перемещения воздуха. Сеть может обустроена единая, соединяющая ванную с туалетом и кухней. Чтобы грязный воздух из одного помещения по общему каналу не проникал в другое, ставьте промежуточные обратные клапаны. Накладной вентилятор покупайте, когда нужно установить на отверстие вытяжного стояка, выведенного на улицу или в общедомовую шахту.
Дизайн, форма, цветовое исполнение – личные предпочтения пользователя. Встраиваемый внутрь воздуховодов канальный вентилятор скрыт от всеобщего обозрения.
Неважно, какого цвета корпус и другие детали. Накладные модели, закрывающие вентиляционное отверстие, остаются видимые. Желательно дизайнерское оформление корпуса выбрать под отделку и стиль интерьера ванной комнаты.
Топ 10 лучших вентиляторов для ванной
Лучшим правильно считать вентилятор, способный обеспечить нормативный воздухообмен в ванной комнате. Выбрать модель нужно по техническим характеристикам.
Однако среди представленного в магазинах ассортимента встречается оборудование со схожими параметрами, но отличающиеся ценой.
Составленный новый рейтинг поможет разобраться с вопросом, как выбрать вытяжной вентилятор из представленных позиций на Яндекс Маркет.

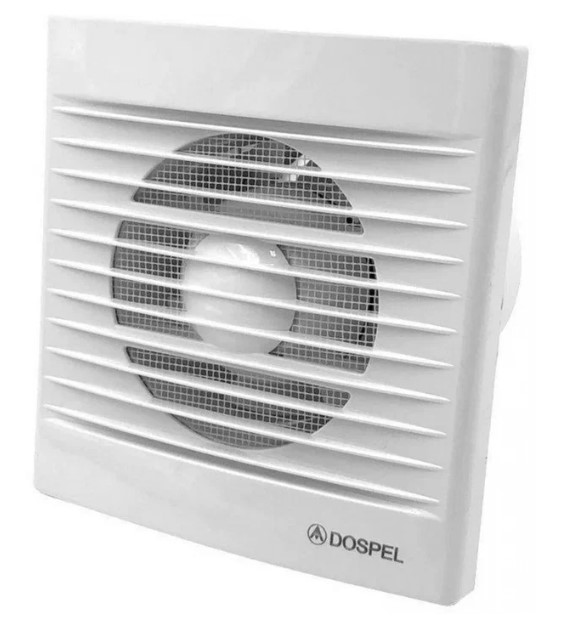

Dospel Styl 120 WP 20 Вт
Осевой вентилятор обеспечивает воздухообмен 150 м3/час. Ударостойкий и влагостойкий корпус выполнен из пластика. Лопасти закрыты решеткой из горизонтальных ламелей. Дополнительно установлена защитная сетка. Передняя панель выполнена квадратом с размером сторон 15,7 х 15,7 см.
Посадочная часть глубиной 5,6 см цилиндрической формы имеет установочный диаметр 120 мм. Рабочим механизмом служит мотор мощностью 20 Вт, оснащенный лопастями диаметром 10 см. При частоте вращения — 2650 об/мин создается максимальное давление — 49 Па.
Плюсы:
- Низкий уровень шума – до 46 дБ.
- Установлен обратный клапан.
- Небольшой вес – 0,6 кг.
К недостаткам пользователи относят отсутствие регулировки оборотов. Мотор работает на одной скорости.
На Яндекс Маркет средняя стоимость Dospel Styl – 1780 руб.

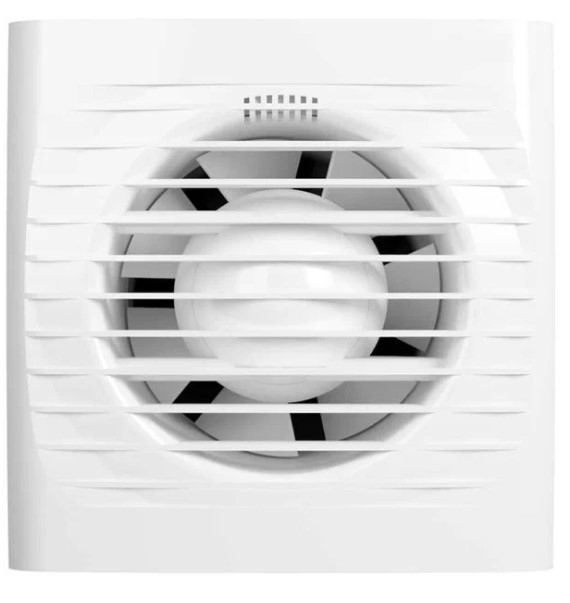

AURAMAX OPTIMA 5C 14 Вт
Модель осевого типа обеспечивает воздухообмен 183 м3/час. Выбрать вентилятор можно для установки в ванной, туалете, совмещенном санузле, кухне, кладовке. Влагозащитный корпус выполнен из пластика.
Передняя панель квадратной формы 17,5 х 17,5 см оснащена решеткой и сеткой от проникновения насекомых. Задняя часть рассчитана на глубину посадки 9,4 см, имеет установочный диаметр 125 мм. Рабочим органом служит мотор мощностью 14 Вт.
Плюсы:
- Низкий уровень шума – 36 дБ.
- Небольшой вес – 0,5 кг.
- Предусмотрен обратный клапан.
- 3 года гарантии от производителя.
Серьезных недостатков покупатели не выявили. Отдельным пользователям не нравится механическое управление и хлипкость клапана, но не критично.
На Яндекс Маркет средняя стоимость AURAMAX OPTIMA 5C – 931 руб.

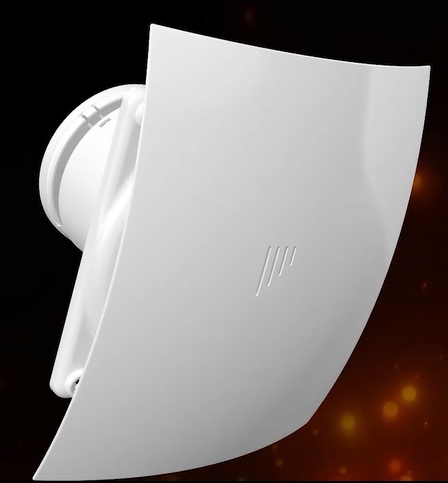

DiCiTi Breeze 5C TURBO 20 Вт
В стильном исполнении осевой вентилятор обеспечивает за 1 час обмен воздуха в помещении объемом 205 м3. Устойчивый к влаге и ударам корпус изготовлен из ABS пластика. Передняя панель привлекает прямоугольной обтекаемой формой.
Размер сторон – 19 х 23,7 см. Лицевая панель оснащена небольшой решеткой, легко снимается для очистки от грязи рабочих узлов. У задней части глубина посадки 13,7 см, установочный диаметр – 125 мм.
Двигатель TURBO мощностью 20 Вт защищен от перегрева, рассчитан на 40000 часов постоянной работы. Производительность на 25% больше по сравнению с обычным мотором аналогичных параметров.
Плюсы:
- Низкий уровень шума – 39 дБ.
- Гарантия производителя – 5 лет.
- Предусмотрен обратный клапан.
Пользователи рекомендуют выбрать модель для ванной в современном стиле. Серьезных минусов не обнаружено.
Несущественным недостатком считают завышенную цену на вентилятор с механическим управлением.
На Яндекс Маркет средняя стоимость DiCiTi Breeze 5C TURBO – 2210 руб.

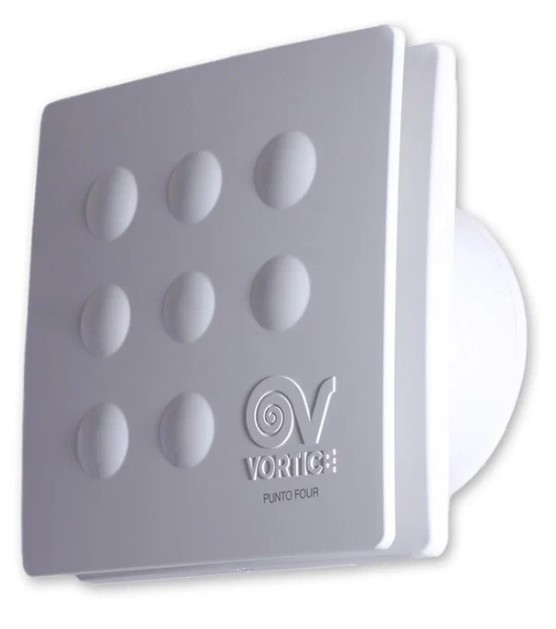

Vortice Punto Four MFO 100/4 15 Вт
Итальянский бренд представил надежный осевой вентилятор в стильном исполнении, рассчитанный на 10 лет стабильной работы. Гарантию производитель предоставляет 1 год, но на комплектующие детали она не распространяется.
Рабочим узлом служит мотор мощностью 15 Вт, обеспечивающий воздухообмен 85 м3/час и давление воздуха 29 Па. Квадратной формы пластиковая лицевая панель с размером сторон 15,8 х 15,8 см не оснащена решетками, исполняет декоративную роль.
Забор воздуха выполняется через боковые зазоры. Глубина посадочной части – 9.7 см, установочный диаметр – 100 мм.
Плюсы:
- Низкий уровень шума – 33,1 дБ.
- Небольшой вес – 0,52 кг.
- Установлен обратный клапан.
Серьезным недостатком пользователи считают завышенную цену за имя бренда.
Средняя стоимость на Яндекс Маркет Vortice Punto Four MFO 100/4 – 6336 руб.

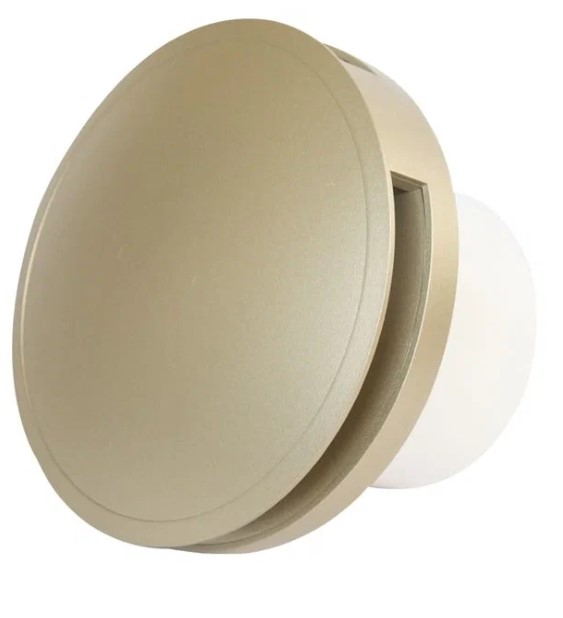

Europlast EAT 125 G16 Вт
Осевой вентилятор накладного вида относится к бюджетному классу. Корпус изготовлен из ABS пластика, стойкого к влаге и механическим воздействиям. Дизайн выполнен по правилам минимализма.
Выбрать вентилятор оптимально в ванную с аналогичным стилем оформления интерьера. Передняя панель выполнена сплошным диском. Забор воздуха идет сбоку.
Установочный диаметр задней части рассчитан на цилиндрический вентиляционный канал диаметром 125 мм. Рабочим органом служит мотор мощностью 16 Вт.
Плюсы:
- Высокая производительность – 150 м3/час.
- Гарантия от производителя – 2 года.
- Низкий уровень шума – 36 дБ.
Цену не все пользователи считают бюджетной, что относится к определяющему фактору недостатка.
На Яндекс Маркет средняя стоимость оборудования Europlast EAT 125 G16 Вт – 3581 руб.

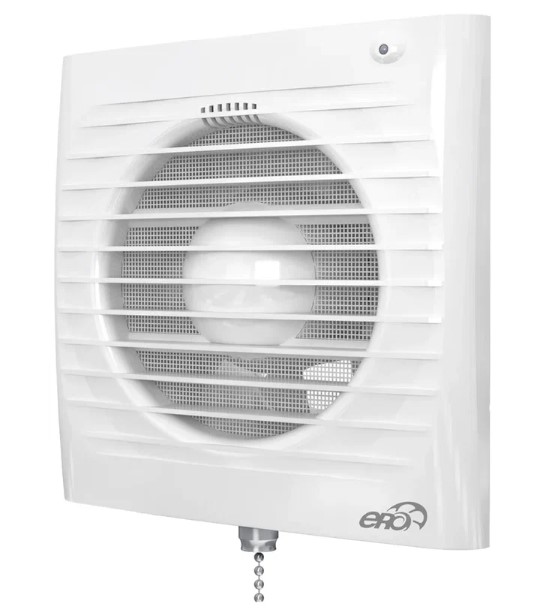

ERA 4S-02 14 Вт
Осевой тип вентилятора рассчитан на постоянное и периодическое вентилирование влажных помещений. Корпус из ABS пластика выполнен под классику, что позволяет выбрать модель для ванной комнаты с любым стилистическим оформлением интерьера.
Механическое управление работой осуществляется шнуровым включателем, установленным на нижней стороне корпуса. Лицевая квадратная панель размером 15 х 15 см оснащена решетками и сеткой от насекомых.
Интересной фишкой производитель предусмотрел световую индикацию. Задняя посадочная часть рассчитана под глубину 7,7 см. Установочный диаметр – 100 мм. Мотор мощностью 14 Вт обеспечивает воздухообмен – 97 м3/час.
Плюсы:
- Низкий уровень шума – 35 дБ.
- Удобная длина шнурка включателя – 50 см.
- Небольшой вес – 0,5 кг.
К недостаткам пользователи относят малый срок гарантии 1 год за модель с завышенной стоимостью и одним скоростным режимом.
На Яндекс Маркет средняя цена ERA 4S-02 14 Вт – 1614 руб.

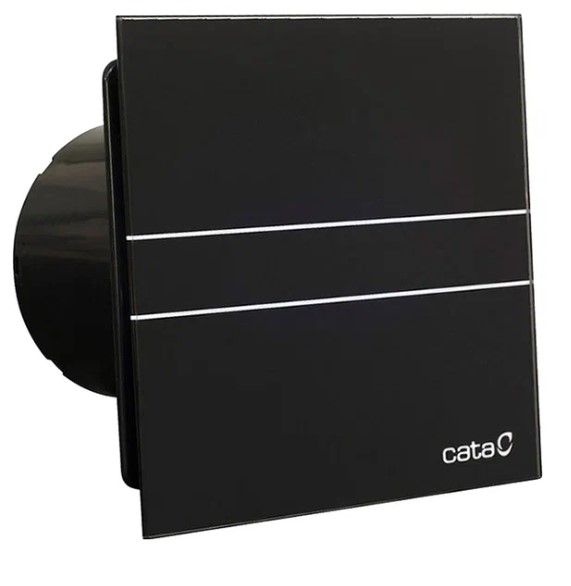

CATA E-100 G 8 Вт
Интеллектуальный осевой вентилятор относится к оборудованию энергосберегающего класса. Мотор мощностью 8 Вт работает в двухскоростных режимах, оснащен защитой от перегрева, обеспечивает воздухообмен 115 м3/час.
Основной корпус выполнен из пластика. Передняя панель квадратной формы размером 15 х15 см сплошная из стекла. Забор воздуха идет через боковые зазоры. Уровень защиты от пыли и влаги и IPХ4.
Модель можно выбрать для стильной ванной, где существует риск прямого попадания брызг воды во время купания. Глубина задней части 9,4 см рассчитана под установочный диаметр 100 мм.
Плюсы и минусы:
- Защита от прямого попадания брызг.
- Наличие двух скоростных режимов.
- Гарантия от производителя – 1 год.
- Стеклянная панель красиво выглядит в ванной, легко очищается от грязи.
- Низкий уровень шума – 31 дБ.
- Завышенная стоимость.
- Тяжелый корпус за счет стеклянной панели – 0,95 кг.
- Во влажном помещении шток мотора со временем ржавеет, лопасти перестают вращаться.
Пользователи советуют вместо ванной выбрать вентилятор в кухню, где меньший уровень влажности. Стеклянная панель красиво сочетается с кафелем на стене.
По надежности работы оборудование не стоит заявленной цены. На Яндекс Маркет CATA E-100 G 8 Вт продают в белом и черном цвете за 5083 руб.

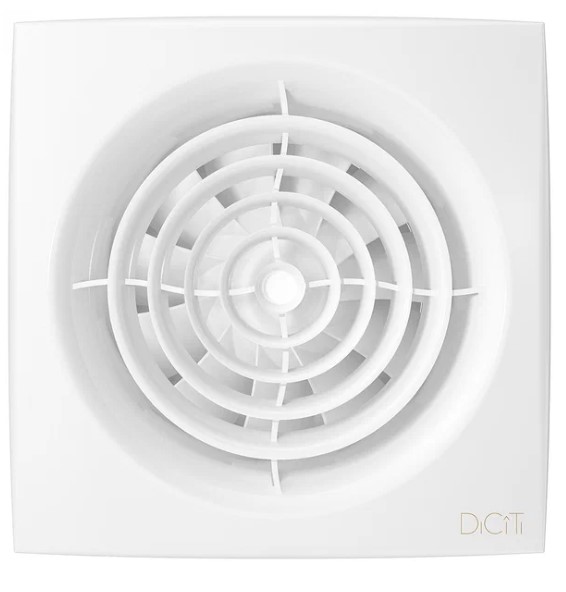

DiCiTi AURA 4C 8.4 Вт
Вытяжной осевой вентилятор дополнен обратным клапаном. Крыльчатка аэродинамической формы вращается на шариковых подшипниках, одинаково хорошо захватывает воздушные потоки при вертикальной и горизонтальной установке прибора.
Обладая мощностью 8,4 Вт, мотор обеспечивает воздухообмен – 90 м3/час и давление – 48 Па. Лицевая пластиковая панель размером 15,5 х 15,5 см оснащена круглым отверстием, закрытым сеткой и решеткой. Посадочная часть глубиной 10,1 см имеет установочный диаметр 100 мм.
Преимущества и недостатки:
- Наличие световой индикации и защиты от перегрева двигателя.
- Производитель предоставляет 1 год гарантии.
- Низкий уровень шума – 25 дБ.
- Минусом пользователи считают громко хлопающий обратный клапан, но к дефектам особенность работы механизма не относится.
- Другой неприятный нюанс – завышена цена за пластиковый прибор с одной скоростью и механическим управлением.
Стоимость DiCiTi AURA 4C 8.4 Вт на Яндекс Маркет – 1627 руб.

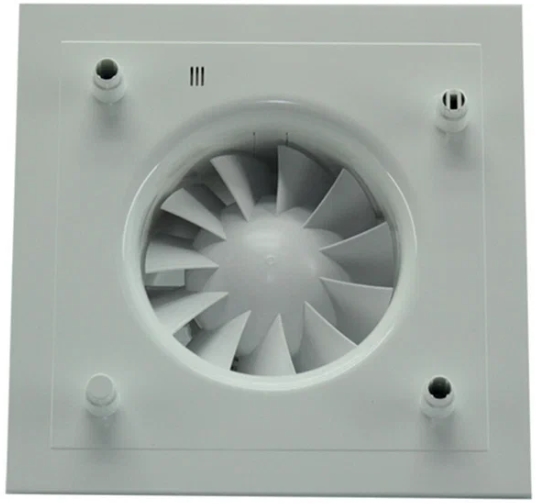

Soler & Palau SILENT-200 CZ DESIGN 3C 16 Вт
Вытяжной осевой вентилятор оснащен мотором 16 Вт, закрепленным к пластиковому корпусу резиновыми сайлент-блоками для снижения уровня вибрации. Дополнением установлен обратный клапан.
Прибору присвоен класс герметичности – 2, защиты от пыли и влаги – IP45. Рекомендуемый диапазон рабочих температур – от 0 до +40оС. На 1 скорости вращения вентилятор обеспечивает воздухообмен 175 м3/час.
Лицевая панель размером 21 х 21 см глухая без решетки. Забор воздуха идет с боковых сторон. Глубина посадочной части – 14,5 см, установочный диаметр – 120 мм.
Плюсы:
- Невысокая шумность – 35 дБ.
- Комплектация 4 сменными цветными полосками.
- Широкая линейка цветовых решений корпуса.
- Подшипники рассчитаны на работу без обслуживания до 30 000 часов.
- Производитель дает 1 год гарантии.
Недостатком пользователи считают большую площадь колпака, завышенную стоимость.
Цена на Яндекс Маркет модели Soler & Palau SILENT-200 CZ DESIGN 3C 16 Вт – 7270 руб.

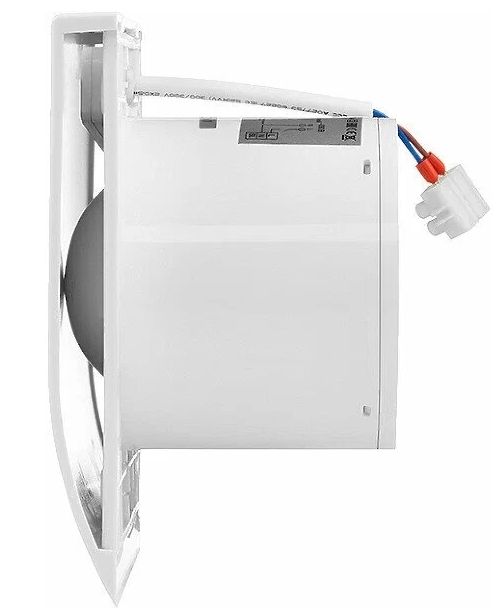

Electrolux Magic EAFM-150TH
Осевой с обратным клапаном вентилятор имеет установочный диаметр 150 мм, прямоугольной формы глухую съемную панель размером 19,4 х 22,3 см. Глубина посадочной части – 11,7 см, масса прибора – 0,79 кг.
Двигатель мощностью 25 Вт обеспечивает воздухообмен 190 м3/час. Производительности достаточно, чтобы выбрать прибор для ванной комнаты площадью 14 м2.
Плюсы:
- Установлен таймер.
- Встроен гигростат.
- Автоматическая функция включения/отключения по уровню влажности.
- Класс защиты от пыли и влаги – IPX4.
- Невысокая шумность – 32 дБ.
К минусам пользователи относят завышенную цену. За удобные фишки управления нужно доплачивать.
Стоимость Electrolux Magic EAFM-150TH на Яндекс Маркет – 6127 рублей.
Инструкция пошаговой установки вентилятора
Как справиться с поставленной задачей – подробно рассмотрим в пошаговой инструкции.
Установка накладного вентилятора в неподготовленное вытяжное отверстие:

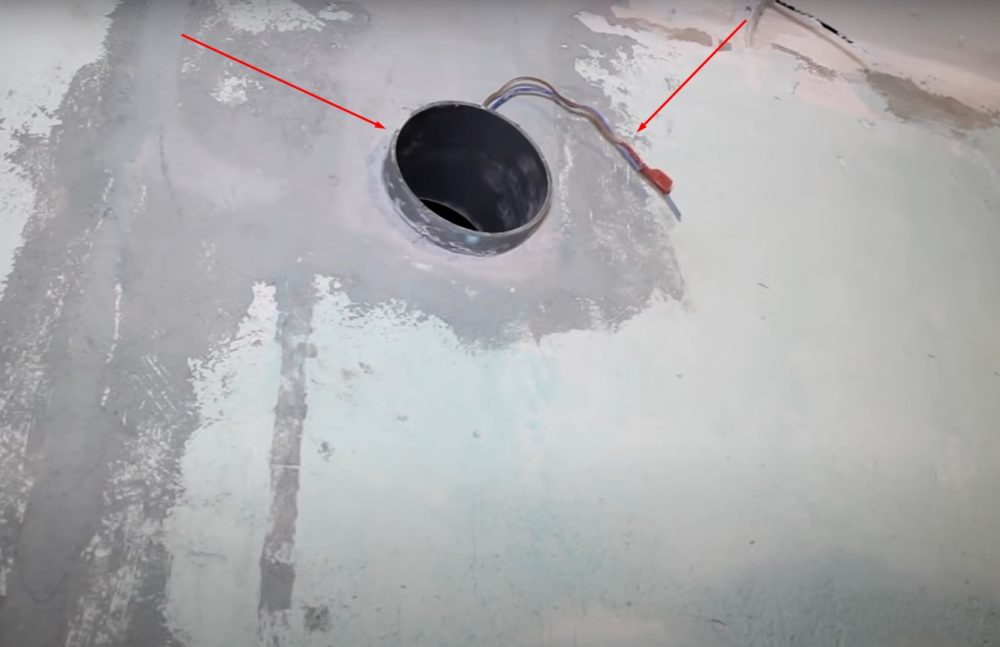

- Расположенное на стене вентиляционное отверстие вытяжного канала изначально выполнено квадратной или прямоугольной формы. Чтобы закрепить цилиндрическую заднюю часть вентилятора, подготовьте посадочное гнездо. Основой используйте гильзу соответствующего диаметра. Поставляемая производителем в комплекте фасонная деталь изготовлена из мягкого пластика, во время монтажа способна деформироваться. Прочную гильзу сделайте сами, отрезав кусок канализационной ПВХ трубы соответствующего сечения.

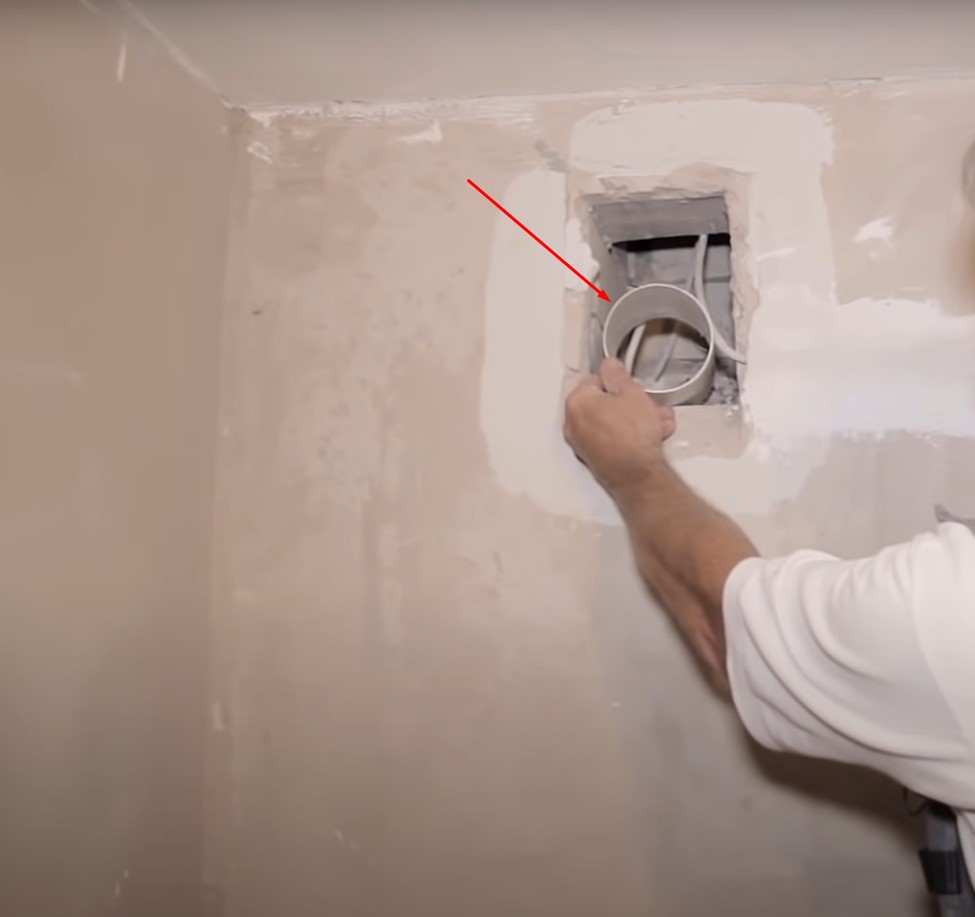

- Самодельную гильзу вставьте в вентиляционное отверстие. Оставьте выступающую за уровень плоскости стены кромку. Запас делайте с учетом толщины будущей финишной отделки, например, плитки. В области вентиляционного отверстия выведите провод подведения электричества. Зазоры задуйте монтажной пеной, а после застывания участок вокруг гильзы оштукатурьте бетонным раствором.

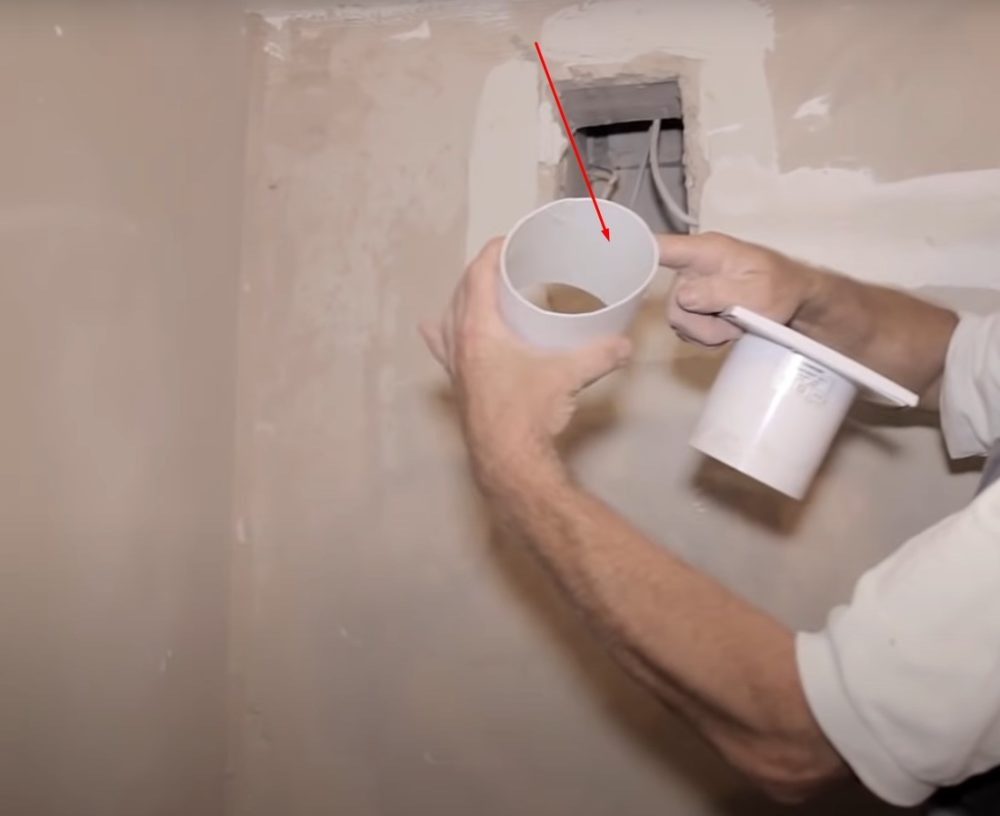

- Гильза из канализационной трубы немного больше диаметра цилиндрического корпуса вытяжного прибора. Вставлять и извлекать его легко для обслуживания. Однако болтающийся корпус в гильзе – это зазор для подсоса воздуха и увеличенный вибрацией шум. Проблему решите покупкой двух резиновых колец. Толщину подберите по величине зазора. Кольца наденьте на цилиндрический корпус прибора с произвольным расстоянием друг от друга около 5 см.

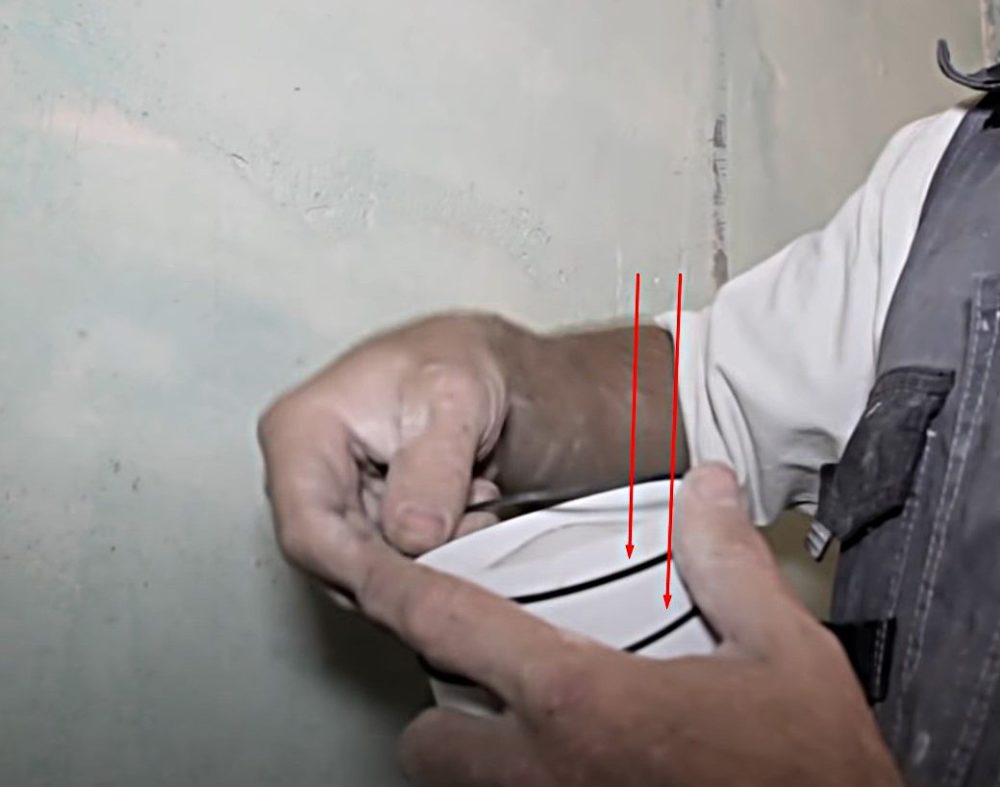

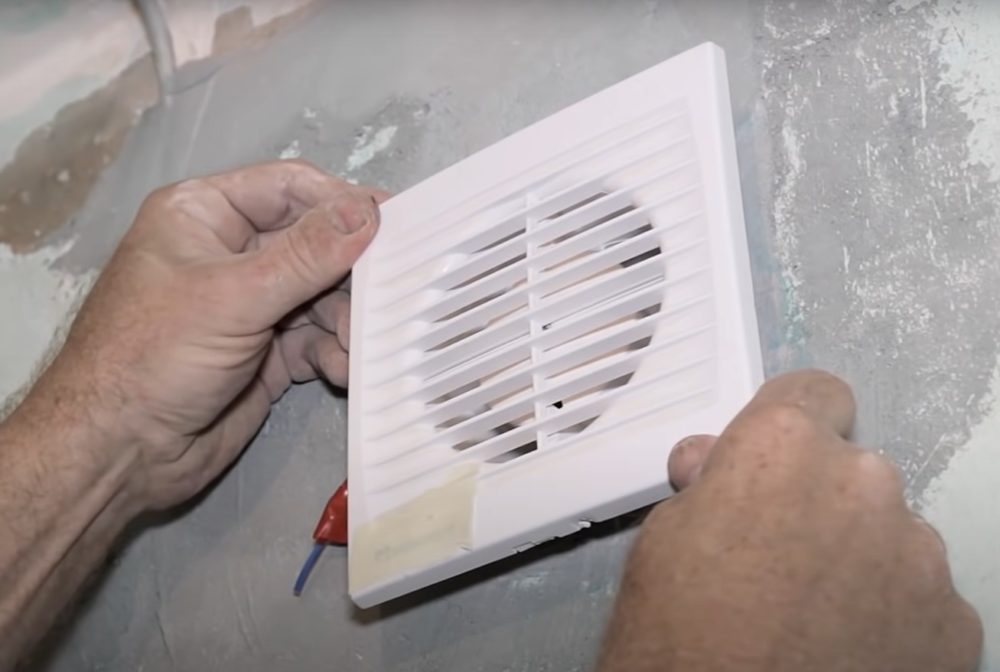

- Установите вентилятор в гильзу. Корпус плотно войдет на резинках без образования зазора. Провода подключите после финишной отделки стены. Временно можете подать электричество для проверки работоспособности прибора.
Дополнительная фиксация саморезами передней панели с решеткой не нужна. Прибор надежно удерживается резиновыми кольцами в пластиковой гильзе.
Подключение канального вентилятора к гофрированным воздуховодам

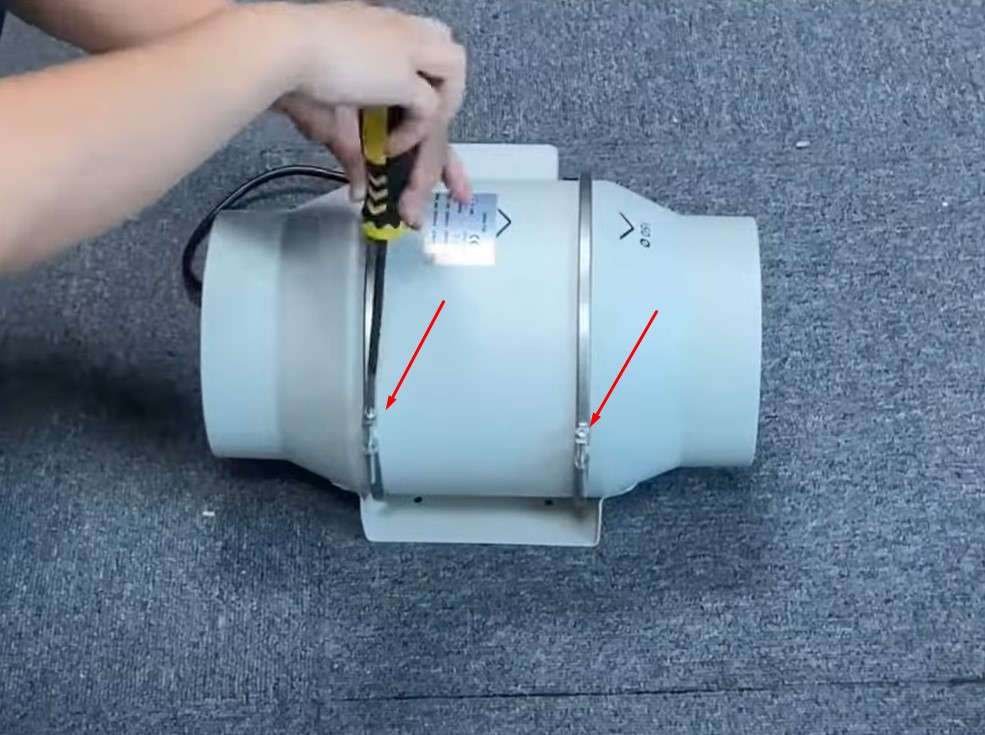

- Громоздкий прибор канального типа фиксируйте к несущей основе: стена, потолок или другая конструкция. Для подключения используйте гофру. Производитель поставляет установленный на станину прибор в сборе с патрубками. Открутите винты зажимных хомутов. Снимите среднюю часть с электромотором и вставкой переходником. Останется станина с двумя патрубками.

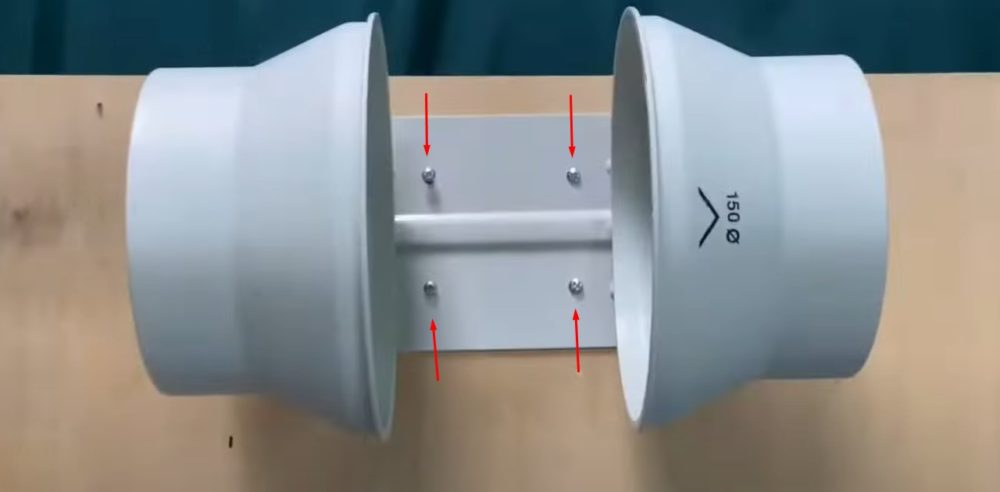

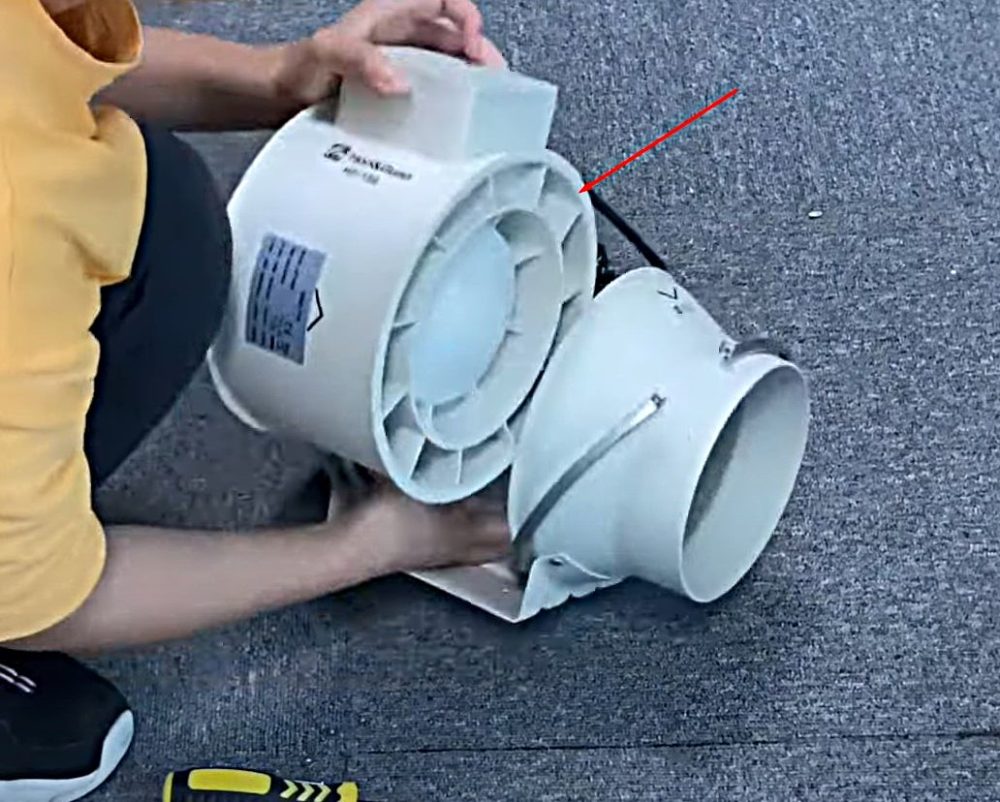

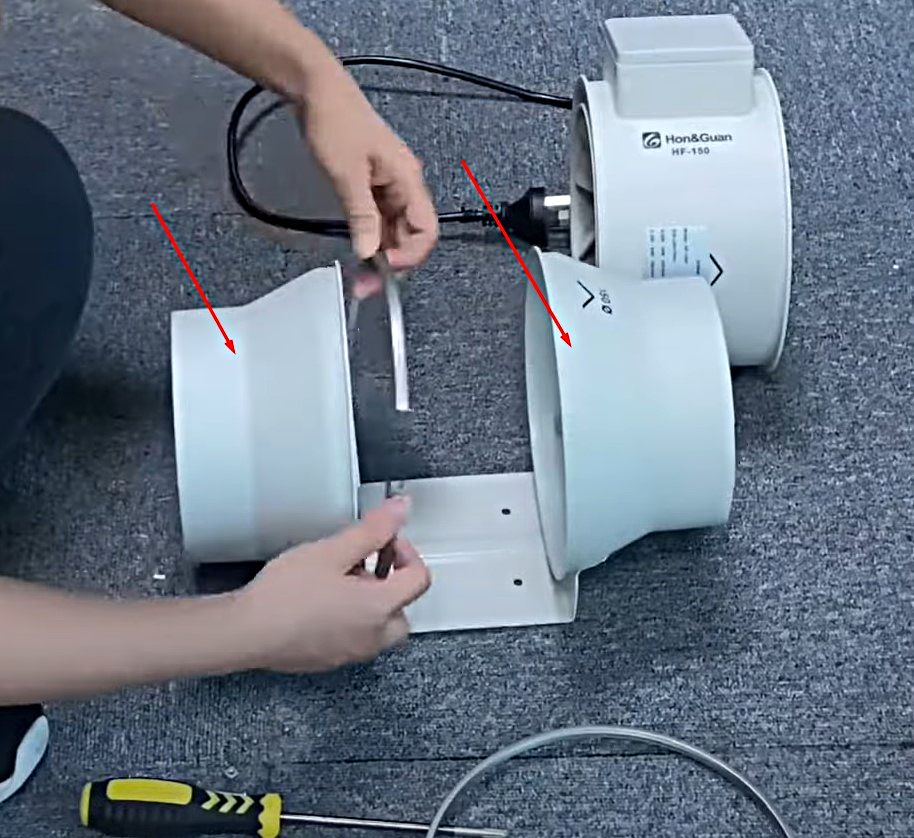

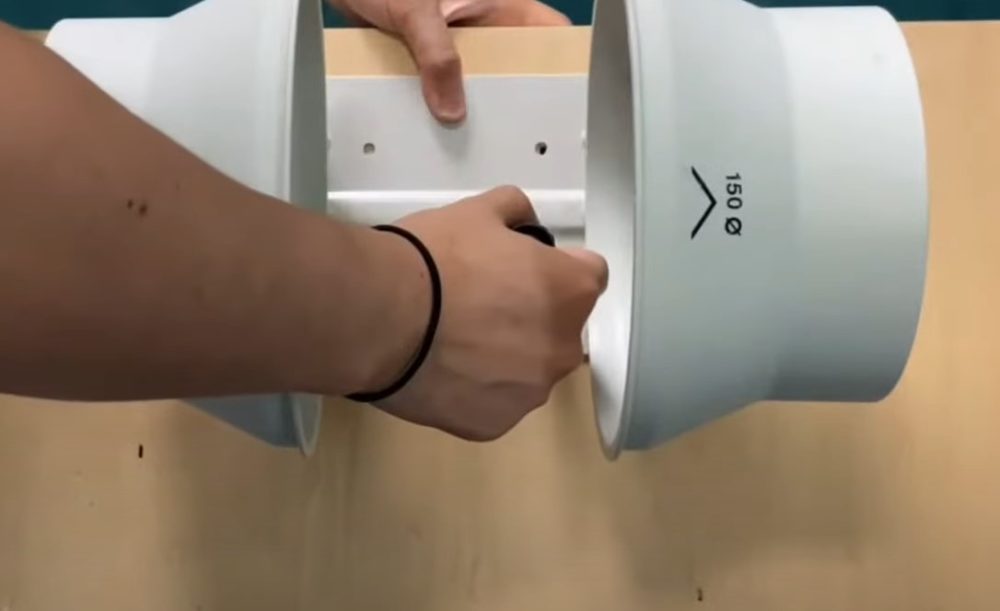

- Установите станину на несущую основу, где предполагаете постоянное место крепления. Маркером отметьте точки сверления под саморезы. Подготовьте отверстия, зафиксируйте станину к несущей основе.

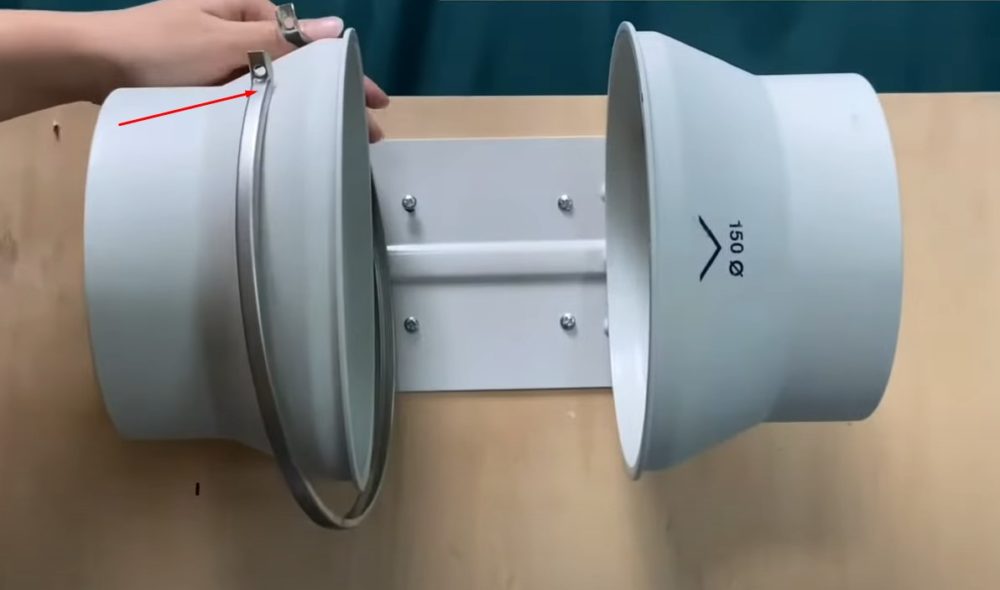

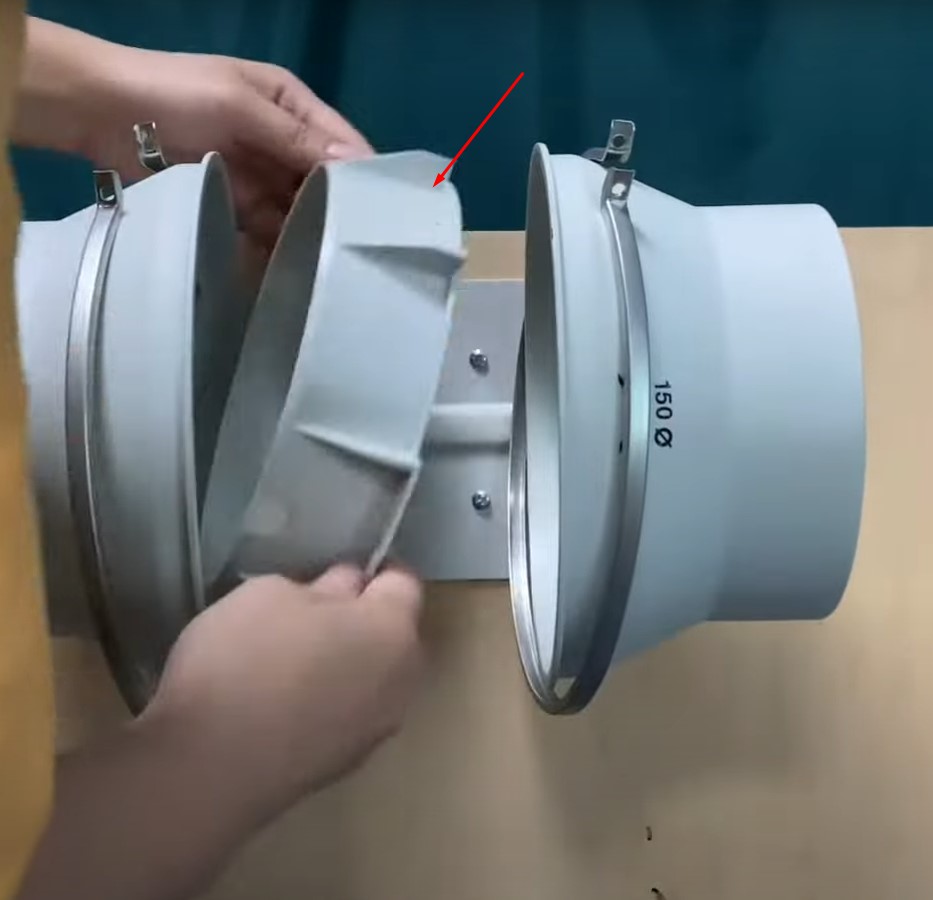

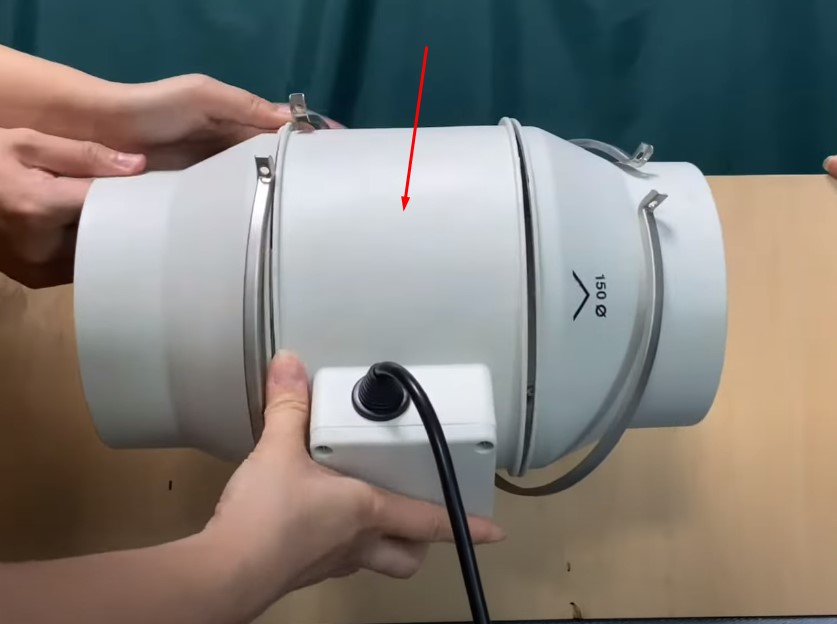

- Приступайте к обратной сборке. Наденьте на патрубки хомуты, установите вставку переходник. Поставьте на станину мотор. Среднюю часть прибора соедините с патрубками, зажмите хомуты.

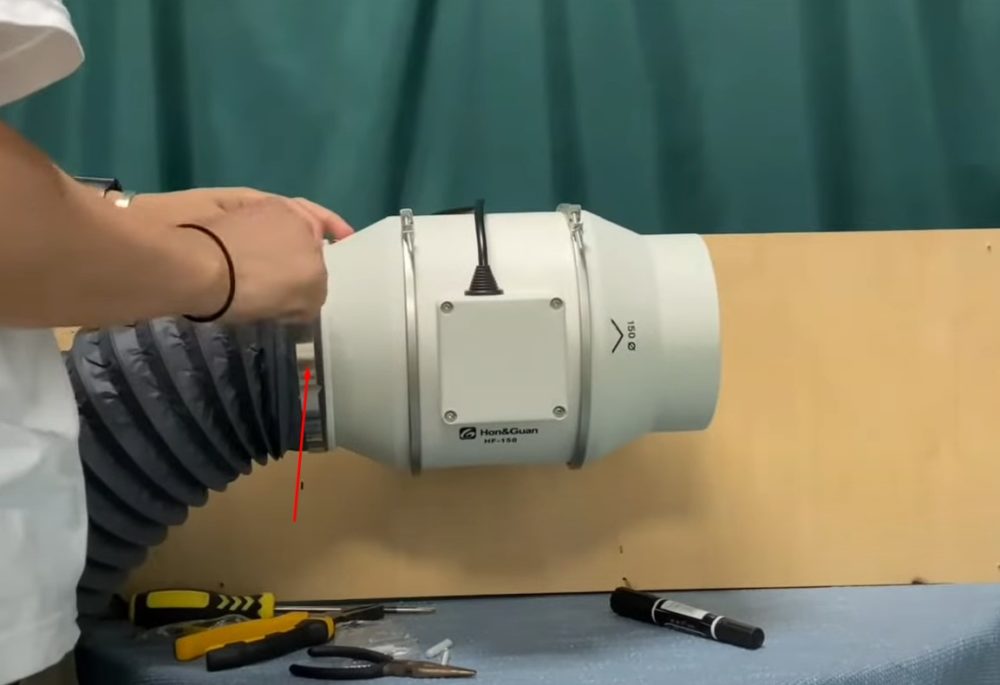

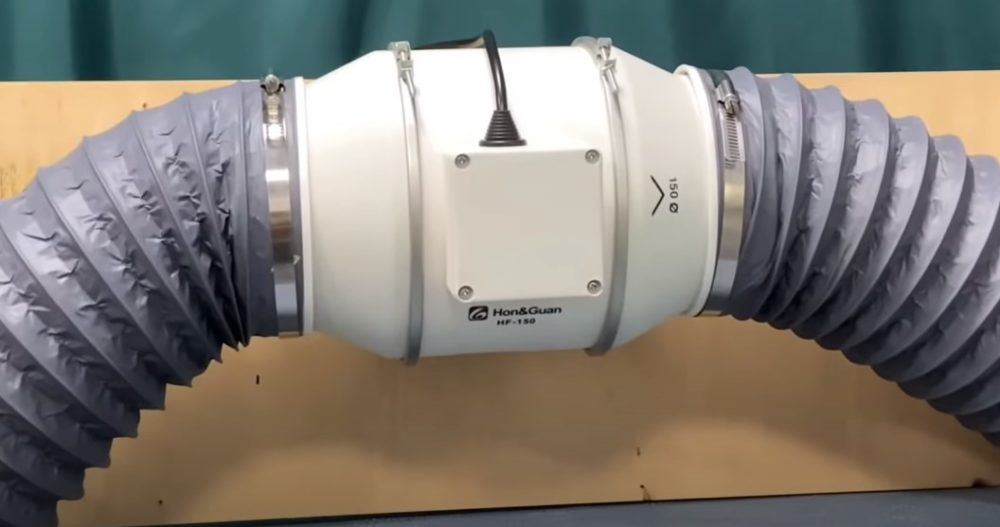

- На боковые патрубки насадите гофру. Стыки зажмите хомутами. Второй конец гофры соедините с трубами вентиляции.
Легкие канальные вентиляторы не имеют станины. Принцип монтажа аналогичен, но обычно без применения гофры. Прибор патрубками вставьте в трубу вентиляции соответствующего диаметра.
Соблюдайте направление, указанное на корпусе стрелкой. Для дополнения узла обратным клапаном используйте переходники.
Ответы на актуальные вопросы
В ванной рекомендована кратность воздухообмена от 4 до 8 раз. С учетом объема комнаты, производительности вентилятора должно хватать для нормативного обмена воздуха за установленную единицу времени – 1 час. Рекомендуемая степень защиты корпуса – IP24 или IP25. По правилам электробезопасности оптимально ставить прибор, работающий от низкого напряжения – 12 или 24 вольта.
Мощность определяется расчетами. Прибор должен обеспечивать нормативный объем воздухообмена в помещении определенных размеров. Хороший показатель 95–100 м3/час.
Параметр энергопотребления зависит от мощности мотора. Средний показатель 4-20 Вт.
Вентилятор нужен для отведения влажного воздуха с неприятными запахами. Обратный клапан необходим для предотвращения опрокидывания тяги при неработающем моторе.
Место установки накладного вытяжного вентилятора – верхняя часть стены или потолок с максимальным отдалением от двери и открывающегося окна.
Видео материалы
- Богословский В.Н., Новожилов В.И. и др. «Отопление и вентиляция» Учебник для вузов в 2-х частях. — М.: Стройиздат, 1976 год
- СП 7.13130.3013. Свод правил «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности»
- Стомахина Г.И. "Отопление, вентиляция и кондиционирование воздуха" Справочное пособие, Москва 2003 год.
