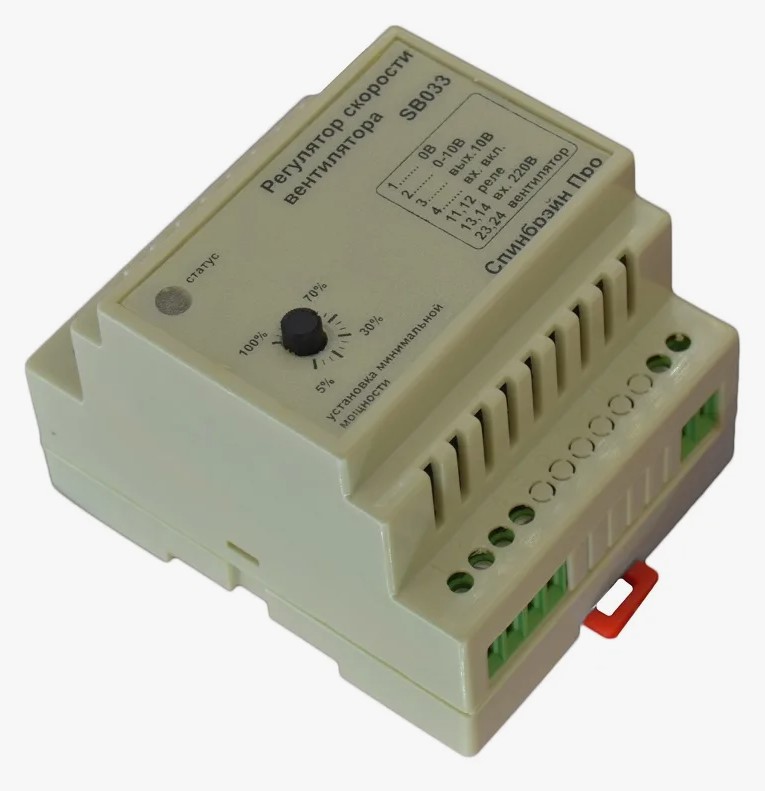

Не знаете, как работает регулятор скорости вращения вентилятора? Регулятор оборотов функционирует по принципу изменения частоты тока или величины напряжения. Самостоятельно реобас можете спаять из диодов, переменного и постоянных резисторов, конденсаторов, тиристоров.

В статье подробно рассмотрим назначение и принцип действия, где применяется регулятор оборотов вентилятора, какие существуют разновидности. Проанализируем плюсы и минусы. Ознакомимся с характеристиками и рейтингом популярных моделей. Самостоятельно спаять контроллер сможете по предложенной схеме и пошаговой инструкции.

Назначение реобаса

Современная бытовая техника, электронные приборы, вентиляционные сети, другое оборудование оснащено вентиляторами для охлаждения рабочих узлов. Постоянное вращение ротора мотора на высокой скорости не всегда требуется.

При минимальной нагрузке рабочего узла для охлаждения хватит низких оборотов вентилятора, что дает возможность уменьшить расход электроэнергии и продлить срок службы электродвигателя. Управляет регулировкой вращения ротора мотора установленный в электрическую цепь реобас.

Принцип управления оборотами

По принципу действия регулятор считается электрическим устройством, управляющим оборотами двигателя за счет изменения частоты тока или величины напряжения.

В быту распространены контроллеры второго типа. Реобасы, изменяющие подающее напряжение на обмотку электромотора, надежные и доступные по цене.

Контроллеры, изменяющие частоту тока, дорогостоящие. Высокая цена считается весомым фактором малой популярности приборов.

Частотные приводы электромотора могут быть в несколько раз дороже стоимости самого вентилятора.

Область применения

В компьютерной технике реобасы ставят для управления кулерами, охлаждающими процессор и внутреннее пространство системного блока. Востребованы приборы в мощных игровых ПК, где комплектующие детали подвергаются нагреву от высокой нагрузки.

Кондиционеры и другая холодильная техника оснащена вентиляторами, обдувающими теплообменники. С изменением режима кондиционирования реобас устанавливает оптимальную скорость вращения электромотора.

Регулятор имеется во всех инверторных сплит-системах, где вентилятор постоянно вращается на разных скоростях без цикличных пусков и остановок.

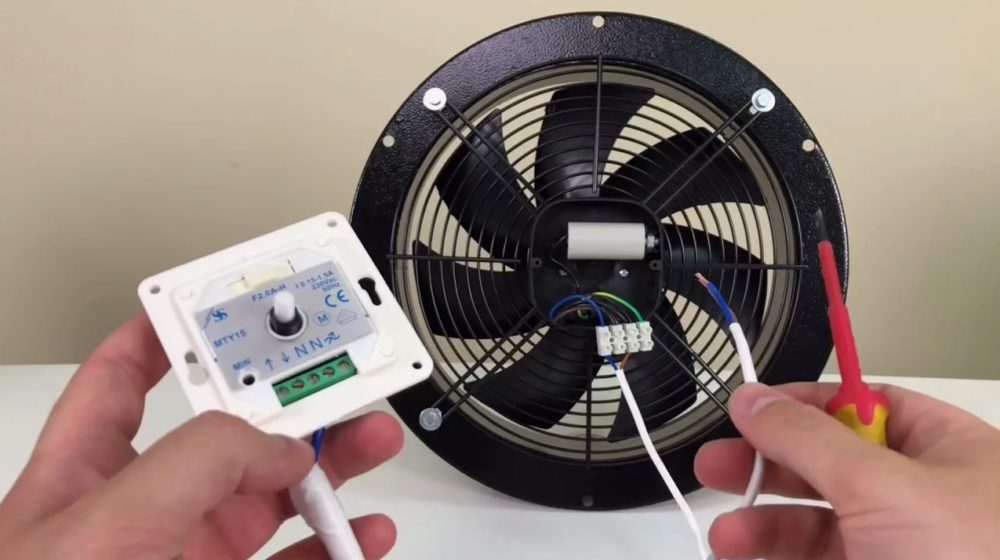

Фото Подключенный к вентилятору контроллер
Подключенный к вентилятору контроллер

В механической приточно-вытяжной вентиляции контроллер управляет работой канальных вентиляторов. Точные настройки оборотов позволяют снизить шумность сети и расход электроэнергии, выставить оптимальный режим для нормативного вентилирования помещения.

Регуляторы применяются в детских игрушках с моторчиками. Старые кассетные магнитофоны выпускали с контроллером, поддерживающим постоянное вращение двигателя на заданной скорости.

Плюсы и минусы

Когда техника с завода укомплектована регулятором, о плюсах и минусах электрического узла никто не задумывается. Анализировать выгоду использования контроллера начинают, если надумали самостоятельно установить.

Перечень преимуществ зависит от области использования регулирующего прибора. К примеру, в системе вентиляции реобас помогает методом изменения скоростей канальных вентиляторов установить экономичный и комфортный режим вентилирования.

К общим преимуществам использования регулирующих устройств относят:

  1. Экономия электроэнергии.
  2. Продление срока службы электромотора.
  3. Поддержание оптимальных оборотов двигателя, необходимых для обеспечения работоспособности других узлов техники.

К недостаткам относят дополнительные расходы на установку и ограничение моделей по области использования.

Разновидности регуляторов

Тип контроллера определяется принципом действия регулирующего узла на электромотор. От параметра зависит цена изделия и область применения. Различают 4 основных типа:

1
Тиристорный прибор подходит для однофазных моторов с защитой от перегрева. Обороты регулирует ключ из тиристоров методом изменения подаваемого на обмотку двигателя напряжения.
2
По принципу тиристорного устроен симисторный регулятор скорости, применяемый с однофазными двигателями. Отличие заключается в электронной схеме. Вместо тиристоров в регулирующем ключе использованы симисторы.
3
Регулирует подачу трехфазного тока в диапазоне 0-480 вольт частотный регулятор для вентилятора методом изменения частоты. Дорогостоящий прибор ставят в мощных системах вентилирования и кондиционирования.
4
Для однофазных и трехфазных двигателей предназначен трансформаторный регулятор скорости, изменяющий на выходе рабочее напряжение. Дополнительно в автоматическом режиме ведется контроль за температурой, влажностью, другими параметрами. Количество опций определяется наличием соответствующих датчиков.

В быту распространены симисторные XGE регулирующие устройства. Трансформаторные RGE контроллеры дорогостоящие, применяются в промышленности на мощных моторах.

Фото Электрическая схема на биполярном транзисторе
Электрическая схема на биполярном транзисторе

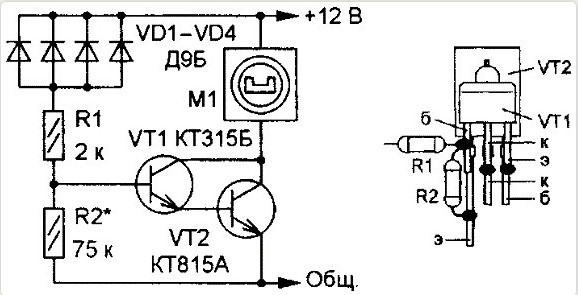

Фото Электрическая схема на биполярных транзисторах с датчиком температуры
Электрическая схема на биполярных транзисторах с датчиком температуры

Характеристики реобасов, нюансы выбора

Работоспособность электродвигателя зависит от характеристик подключенного контроллера. Для выбора подходящей модели учитывайте следующие показатели:

  1. Функционал. Приборы способны контролировать и отображать скорость, температуру, потребляемую мощность вентилятора. Контроль ведется над одной или всеми точками. Дешевые модели не оснащены датчиками контроля.
  2. Тип управления. Модели ручного управления оснащены вращающимися рукоятками, кнопками, сенсорными дисплеями. Вариант удобен для мотора, не требующего частого изменения оборотов. Модели автоматического управления самостоятельно регулируют обороты двигателя, полагаясь на снятые датчиками показания. Дорогостоящий вариант удобен для мотора, требующего частых и точных подстроек скорости.
  3. Наличие дисплея. Опция повышает стоимость прибора, но приносит пользу. На дисплее отображена важная пользователю информация о температуре и скорости вращения электромотора.
  4. Количество термодатчиков. Реобас с одним термодатчиком контролирует температуру одного рабочего узла. В компьютерной технике требуется контроль над несколькими точками – кулеры процессора и видеокарты. Реобас с несколькими термодатчиками дороже стоит, но за сгоревший от перегрева неконтролируемый процессор или видеокарту придется больше заплатить.
  5. Разъемы. Для подключения питания применяются 2-pin 3-pin и 4-pin разъемы. Выбор делайте с учетом места установки реобаса. Для процессора сейчас используют 4-pin. Разъемы 2-pin и 3-pin чаще ставят для кулеров, охлаждающих корпус системного блока и жесткие диски.

Опции в виде имеющегося на корпусе разъема e-SATA, кард-ридера и портов USB не влияют на работу реобаса, но дают возможность подключать дополнительные устройства.

ТОП 5 лучших компьютерных реобасов

В мощном компьютере реобас управляет системой охлаждения. Электронное устройство регулирует обороты вентилятора с учетом изменения нагрузки на процессор и другие комплектующие ПК.

Использование реобаса дает возможность подключить увеличенное количество кулеров для игрового гаджета, чем предусмотрено параметрами материнской платы. В ТОП 5 вошли лучшие регуляторы по простоте настройки и надежности работы.

Предложить свой вариант

Noctua NA-FC1

В регуляторе удачно отразилось соотношение цена/качество. Австрийский производитель предоставляет 6 лет официальной гарантии. Крепление блока предусмотрено внешнее к корпусу компьютера или столу с применением клейкой ленты. Изменение оборотов вентилятора выполняется вручную проворачиванием ручки реостата на корпусе.

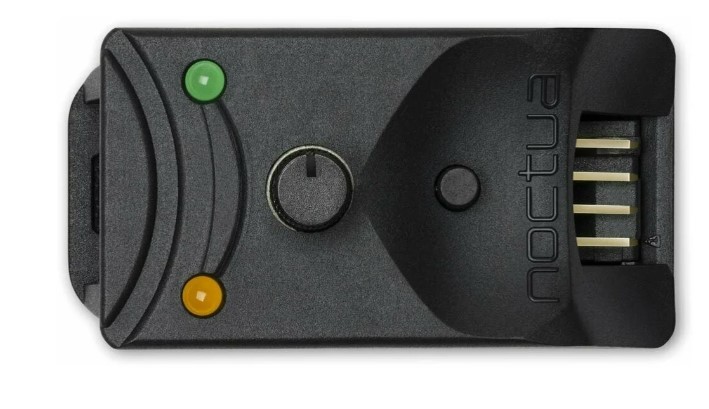

Фото Noctua NA-FC1

Плюсы и минусы:

  • Возможность подключения трех вентиляторов.
  • Простая установка регулятора без необходимости разборки системного блока ПК.
  • Плавное регулирование оборотов.

  • Отсутствует дополнительный функционал.
  • Управление идет сразу тремя 3 кулерами без возможности отдельной регулировки.
  • К реобасу нужно подключать кулеры одной мощности.

На Яндекс Маркет популярный реобас стал исчезать из продаж. В компьютерных магазинах модель удается найти по цене 1750 рублей.

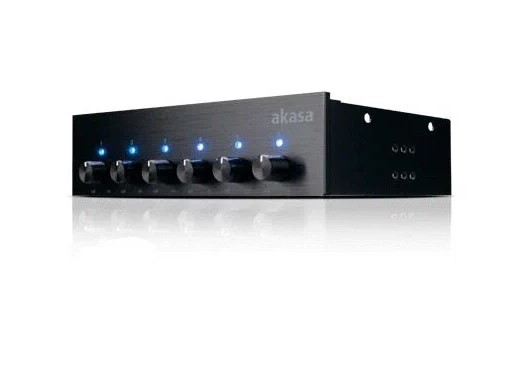

Akasa FC.SIX AK-FC-08BKV2

Шестиканальный контроллер произведен в Тайване, предназначен для локальной регулировки оборотов 6 кулеров. Каждый канал оснащен механической ручкой управления, световым индикатором. Дополнительных опций нет. Пользователи отмечают надежную работу реобаса, жалуются на высокую стоимость при установленных производителем 6 месяцах гарантии.

Фото Akasa FC.SIX AK-FC-08BKV2

Преимущества и недостатки:

  • Возможность подключения 6 кулеров с локальным управлением каждого канала.
  • Установлен датчик скорости.
  • Возможность плавной регулировки двигателя до полной остановки.

  • Отсутствует датчик температуры.
  • Не предусмотрены дополнительные опции.
  • Слабое сервисное обслуживание.

Цена электронного устройства на Яндекс Маркет 5430 рублей.

Thermaltake Commander FT

Регулятор произведен в Тайване, оснащен датчиком оборота вентилятора и контроля температуры одной точки. Допускается одновременное подключение 5 кулеров. Сенсорное управление каналами расположено на информационном дисплее.

Производитель дает год гарантии. На протяжении гарантийного периода не зафиксировано случаев поломки. После года постоянной эксплуатации надежность работы контроллера зависит от везения пользователя.

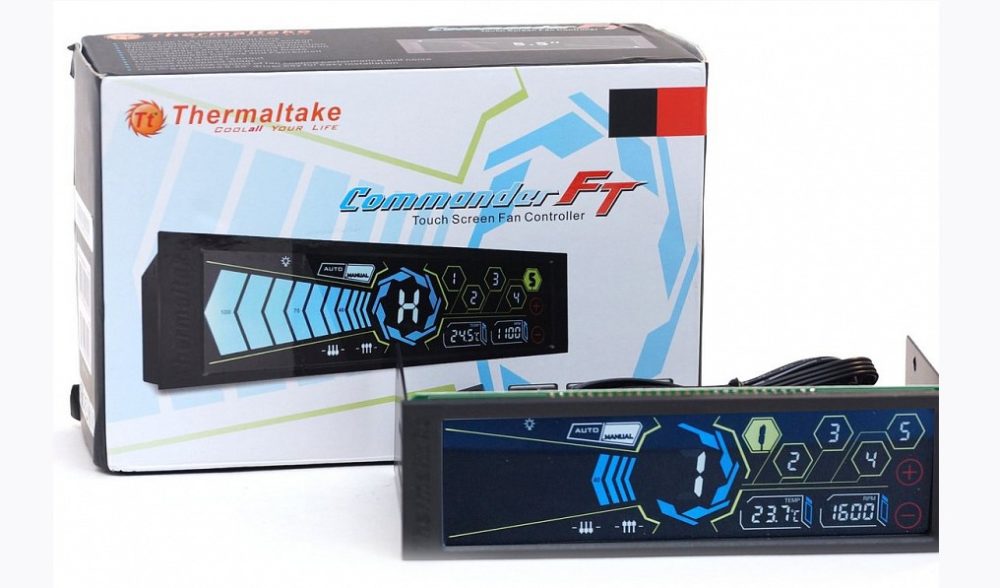

Фото Thermaltake Commander FT

Достоинства и недостатки:

  • Сенсорное управление.
  • Наличие датчиков температуры и оборотов.
  • Независимое управление 5 каналами.

  • Во время работы корпус контроллера сильно греется.
  • Сенсорный дисплей со временем утрачивает яркость.
  • Невозможно делать замер температуры сразу на 5 работающих вентиляторах.

Контроллер последнее время редко встречается в продаже. Средняя стоимость варьируется от 3000 до 5000 рублей.

DEXP CR-6025U

Бренд зарегистрирован в РФ, но производство регуляторов налажено на китайском заводе. Популярность модели принесли дополнительные опции.

Встроенный разъем e-SATA, кард-ридер и два порта USB дают возможность подключать дополнительные устройства. Слабой стороной пользователи считают возможность управления 2 каналами. Реобас подойдет для ПК начального уровня и офисной сборки.

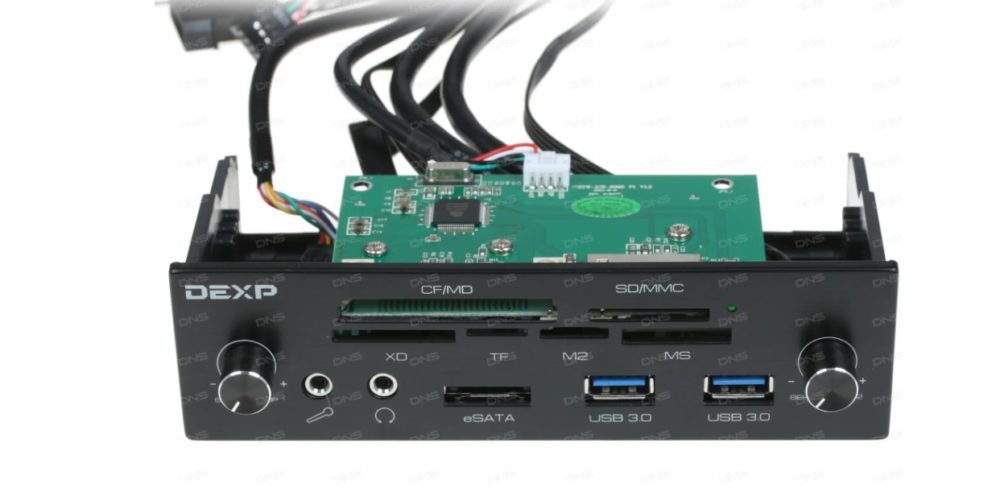

Фото DEXP CR-6025U

Плюсы и минусы:

  • Недорогой контроллер с 1 годом гарантии.
  • Наличие дополнительных опций.
  • Подробная инструкция на русском языке.

  • Ручное управление поворотными реостатами.
  • Поддержка 2 каналов.
  • Комплектация короткими кабелями Molex.

Несмотря на отечественное производство, регулятор скорости оборотов не всегда имеется в наличии. Средняя стоимость 1300-2000 рублей.

Akasa AK-FC-06U3BK

Завершает рейтинг трехканальный реобас производства Тайвань. Малогабаритная модель предназначена для установки в маленьких системных блоках ПК. Кроме 3 каналов с ручным управлением, на передней панели предусмотрено 2 USB порта для подключения дополнительных гаджетов.

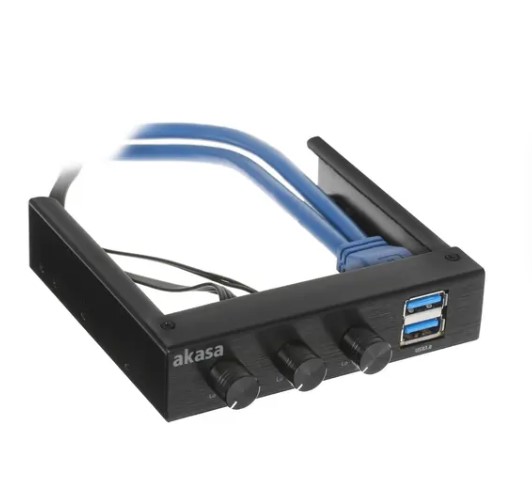

Фото Akasa AK-FC-06U3BK

Преимущества и недостатки:

  • Компактный, простой в монтаже реобас.
  • Наличие 3 независимых каналов управления оборотами вентиляторов.
  • Недорогой контроллер с 1 годом заводской гарантии.

  • Малый диапазон плавности регулировки оборотов.
  • Ограниченное количество дополнительных опций.
  • При длительной эксплуатации контроллер перегревается.

Реобас не всегда в наличии на Яндекс Маркет. Средняя стоимость модели – от 1799 рублей.

Сборка регулятора своими руками

Начинающему электрику проще собрать однофазный регулятор частоты вращения двигателя вентилятора. Нужно разбираться в схеме и уметь пользоваться паяльником. Собираемый контроллер работает в паре с коллекторным мотором.

Нереально Простой регулятор оборотов! С поддержанием мощности. Без микросхем и тахогенератора!

Подключать электродвигатель асинхронный и без щеток в рассматриваемой схеме не предусмотрено. Для работ понадобятся радиодетали, паяльник с припоем, провода.

Начинаем собирать регулятор скорости вентилятора 220в по схеме:

  1. Изучите электрическую схему регулятора. Подберите рекомендуемые радиодетали с соответствующей маркировкой. Понадобятся резисторы, конденсаторы, диоды и другие детали.

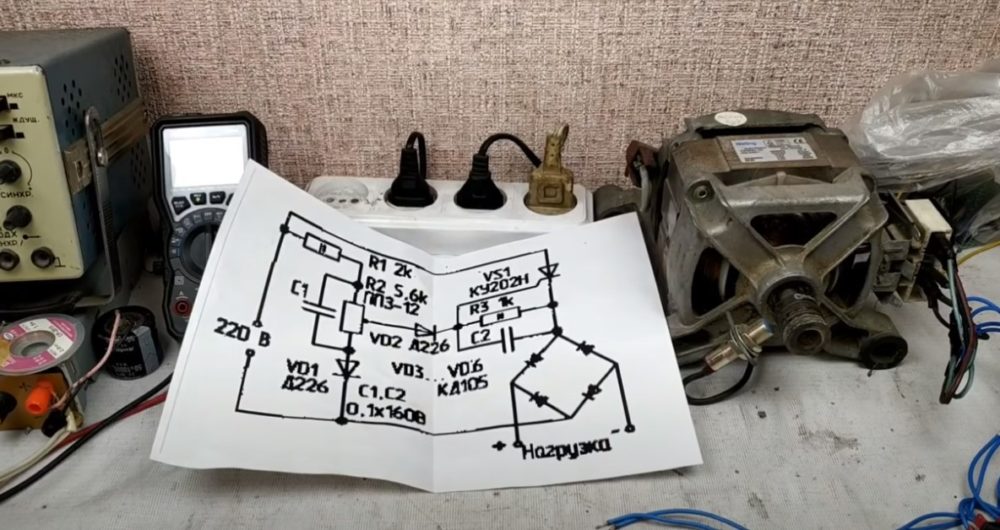

Фото Электрическая схема регулятора
Электрическая схема регулятора
  1. Пайка электрической схемы выполняется на текстолитовой плате. На скорую руку небольшое количество радиодеталей можете спаять между собой токоведущими ножками или с добавлением кусочков проводов. В нашем примере пайка предусмотрена к контактам диодной сборки и переменного резистора. Получится схема из двух частей, соединенных диодом.

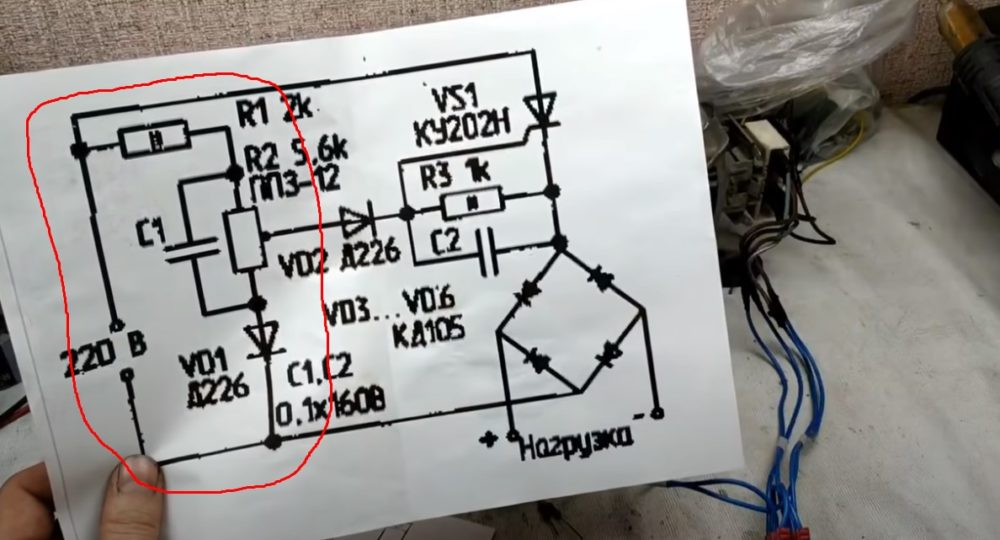

Фото Часть схемы, где детали припаяны к переменному резистору
Часть схемы, где детали припаяны к переменному резистору
Фото Часть схемы, где детали припаяны к контактам диодной сборки
Часть схемы, где детали припаяны к контактам диодной сборки

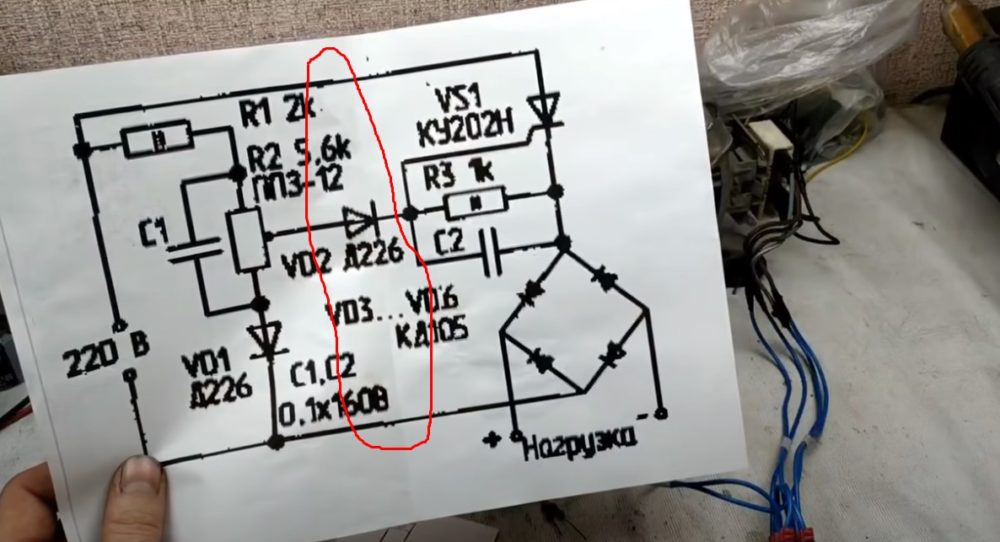

Фото Диод и провода, соединяющие 2 части схемы
Диод и провода, соединяющие 2 части схемы
  1. Придерживаясь схемы, припаяйте детали к токоведущим ножкам переменного резистора и диодной сборки. Между собой 2 получившиеся электрические части соедините диодом и проводами.

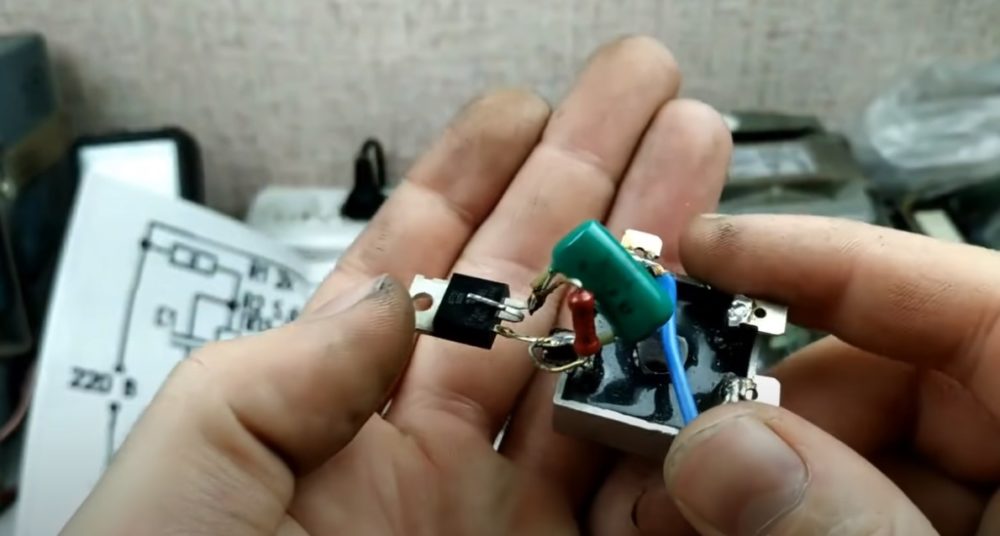

Фото Пайка проводов и деталей к ножкам диодной сборки
Пайка проводов и деталей к ножкам диодной сборки

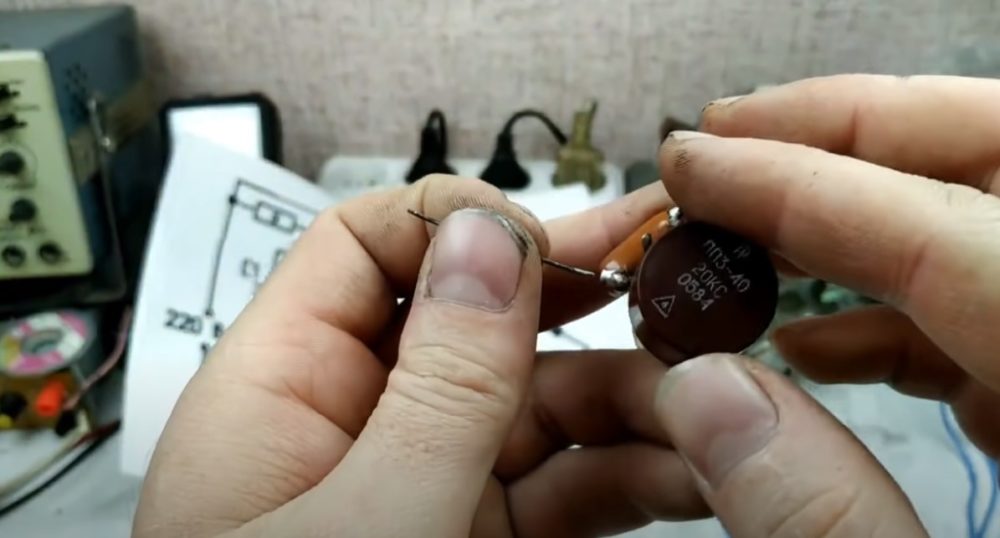

Фото Пайка проводов и деталей к ножкам переменного резистора
Пайка проводов и деталей к ножкам переменного резистора

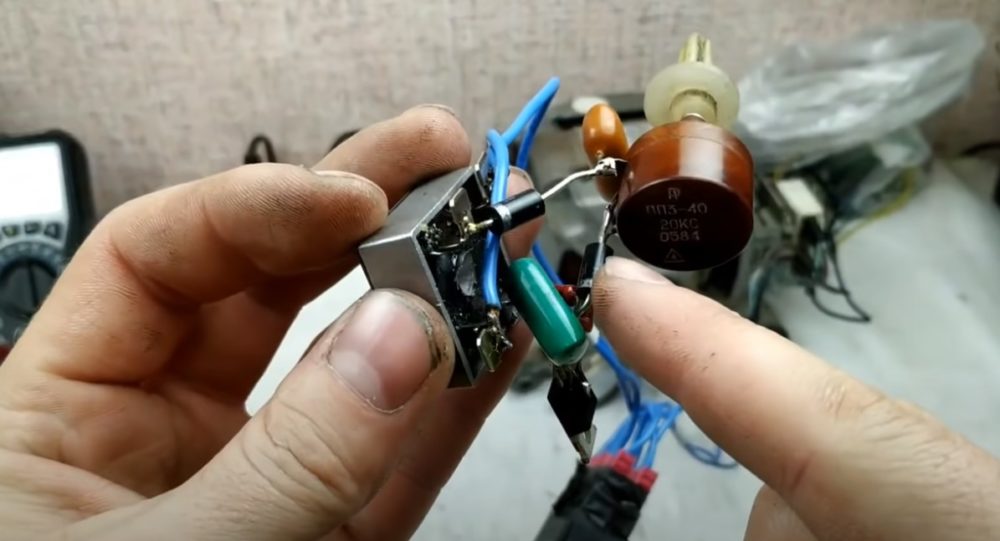

Соединение диодом и проводами 2 частей электрической схемы

  1. Электродвигатель 220в подсоедините через выключатель к двум свободным ножкам диодной сборки. В схеме точка подключения подписана «нагрузка». Напряжение подайте на контакты, обозначенные на схеме надписью «220в».

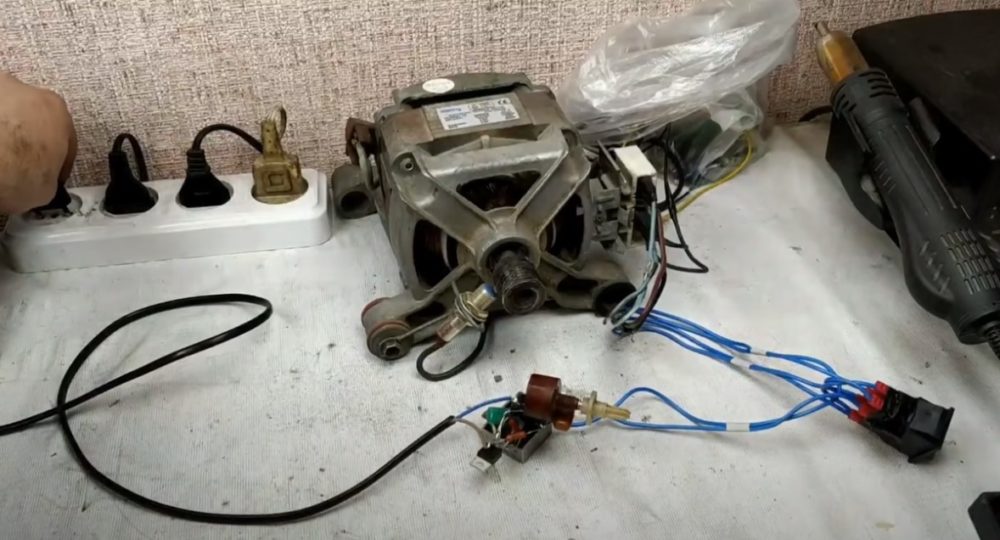

Фото Подключение самодельного регулятора к электродвигателю
Подключение самодельного регулятора к электродвигателю
  1. После подачи напряжения плавного старта мотора не ждите. Первый пуск сопровождается рывком двигателя. Проверьте работоспособность и правильное подключение регулятора проворачиванием рукоятки переменного резистора. С увеличением сопротивления частота вращения ротора снижается. Уменьшение оборотов увидите визуально и услышите по снижению уровня шума.

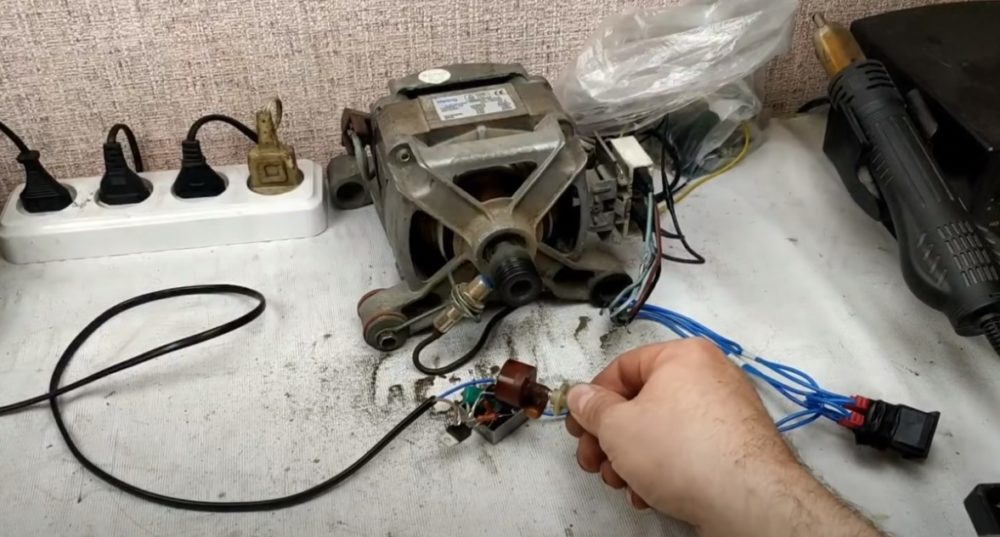

Фото Регулировка оборотов переменным резистором
Регулировка оборотов переменным резистором

Если работа схемы устраивает и желаете использовать регулятор для управления оборотами мотора, электрический узел спрячьте внутрь диэлектрического корпуса. Подойдет пластиковый коробок или отрезок ПВХ трубы. Рукоятку управления от переменного резистора выведите наружу.

Правила и схемы подключения регуляторов

В комплекте с заводским изделием поставляется схема подключения регулятора скорости на бумаге или нарисованная на корпусе. Придерживайтесь рекомендаций производителя. Подбирайте контроллер по напряжению и мощности в соответствии характеристик двигателя.

Для управления кулерами компьютерной и другой бытовой техники реобас обычно рассчитан на напряжение 12 вольт. По исполнению схемы регуляторов будут отличаться наличием дополнительных датчиков, опций, других фишек.

Для правильного подключения пользователю важен основной параметр – допустимое количество подсоединяемых вентиляторов. Место для каждой точки нагрузки производителем будет отражено в схеме.

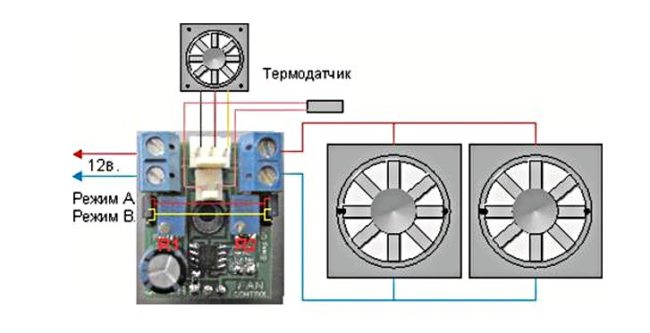

Фото Схема подключения контроллера 12 вольт на 3 кулера

Для компьютерных кулеров и небольших вентиляторов других приборов реобас устанавливайте внутрь корпуса. Выносные модели фиксируйте клейкой лентой к столу или наружной части корпуса техники.

Если вентилятор оснащен собственной кнопкой выключения, на ее место ставьте регулятор оборотов. Выключатель отсоедините от проводов и удалите.

Общедомовая механическая вентиляция работает от канального вентилятора напряжением 220 вольт. Соответствующих параметров ставьте регулятор оборотов. Популярны настенные врезные и накладные контроллеры.

Регуляторы поставляются с коробкой, дюбелями и саморезами для крепления. Контроллеры нельзя путать с диммерами для регулировки яркости светодиодного освещения. Приборы отличаются предназначением и принципом действия.

Не каждый контроллер 220 вольт подойдет для управления оборотами канального вентилятора. Учитывайте, на какую нагрузку рассчитан регулятор. Сечение подающего напряжение кабеля должно соответствовать максимально допустимой величине тока для контроллера.

Чтобы установить настенный регулятор, выполните следующие шаги:

  1. Снимите ручку управления.
  2. Открутите гайку, фиксирующую внешнюю крышку.
  3. Снимите внешнюю крышку.
  4. Отверткой выкрутите винты крепления регулирующего механизма к монтажной коробке.
  5. Снимите регулирующий механизм.
  6. В технические отверстия монтажной коробки заведите кабель, закрепите к стене при помощи саморезов и дюбелей.

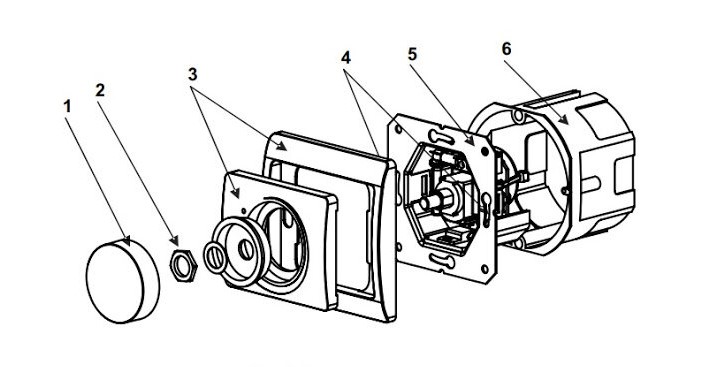

Фото Схема установки настенного регулятора
Схема установки настенного регулятора

После фиксации монтажной коробки зачистите концы жил кабеля. Провода подключите к клеммнику на плате контроллера. Придерживайтесь изображенной производителем на наклейке схемы подключения.

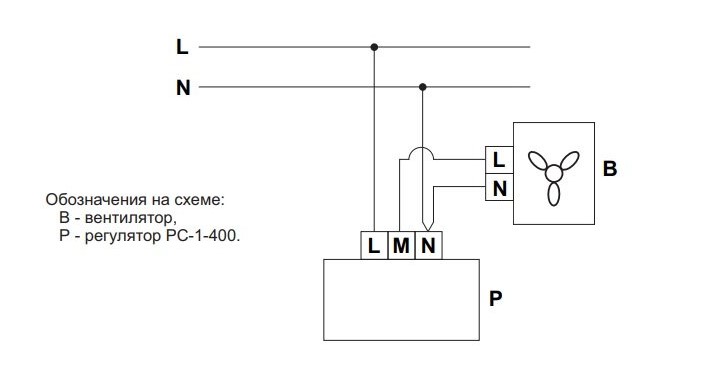

Фото Пример схемы подключения настенного регулятора
Пример схемы подключения настенного регулятора

После подключения кабеля установите регулирующее устройство внутрь монтажной коробки, зафиксируйте винтами. После установки клеммник должен располагаться вверху. Снизу будет располагаться движок потенциометра в виде крестообразного винта.

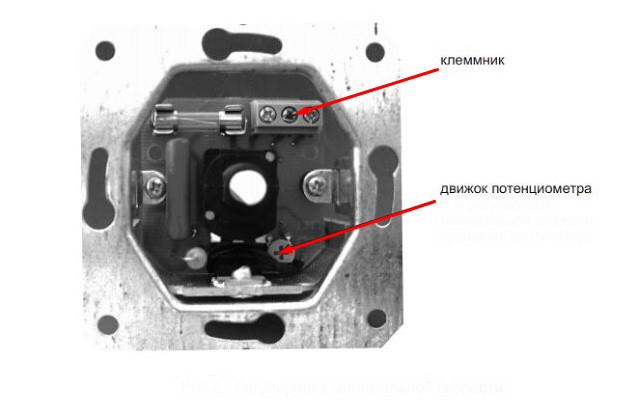

Фото Расположение регулирующего устройства в монтажной коробке
Расположение регулирующего устройства в монтажной коробке

Возьмите фигурную отвертку, приступайте к регулировке минимальных оборотов для нормальной работы вентилятора:

  1. Вставьте временно ручку управления контроллером. Проверните влево до упора, но не выключайте щелчком.
  2. Включите в электрическом щитке автомат, подайте напряжение.
  3. Фигурной отверткой медленно вращайте движок потенциометра. Прекратите действия после установки минимальных оборотов вентилятора.
  4. Проверните влево ручку управления для полного выключения регулятора щелчком.
  5. Когда лопасти вентилятора перестанут вращаться, проверьте работу контроллера. Проверните ручку управления вправо. После щелчка вентилятор начнет вращаться на маленькой скорости. Обороты будут увеличиваться с каждым проворачиванием ручки управления по часовой стрелке.

После проверки работы контроллера выключите вентилятор, обесточьте сеть. Снимите временно установленную ручку управления. Поставьте на место внешнюю крышку и накрутите фиксирующую гайку. Установите ручку для управления подключенным к вентилятору контроллером.

Правила пользования контроллером оборотов

После установки регулятора оборотов 220 вольт движком потенциометра точно выставите минимальную скорость вращения. Неправильные настройки приведут к выходу из строя электромотора.

Особенности пользования зависят от того, каким регулятор скорости вращения вентилятора оснащен управлением. В механическом варианте нужно проворачивать рукоятку. Скорость увеличивается при повороте вправо, уменьшается – влево. Параметры могут задаться пользователем механическими кнопками или на сенсорном дисплее.

В электронном варианте предусмотрен автоматический контроль за работой двигателя. Оснащенный датчиками узел без участи человека изменяет обороты ротора.

Ответы на часто задаваемые вопросы

Какой прибор регулирует обороты вентилятора?

За регулировку оборотов отвечает контроллер.

Как иначе называется регулятор скорости вентилятора?

Прибор называют реобасом или контроллером.

Как подобрать регулятор для изменения скорости вентилятора?

Реобас подбирают по мощности и рабочему напряжению электромотора. Учитывают дополнительные опции, ручное или автоматическое управление.

Что собой представляет регулятор скорости?

Прибор предназначен для установки требуемых оборотов электромотора методом изменения напряжения или частоты тока, подаваемого на обмотку.

Как снизить скорость вращения ротора вентилятора напряжением 220в?

Уменьшить скорость можете последовательным включением в сеть конденсатора на 400 вольт. Методом подбора емкости (мкф) добейтесь нужных оборотов. Надежнее результат получите после установки реобаса.
