Безлопастной вентилятор: устройство, виды и рейтинг, делаем своими руками

Увидели в магазине безлопастной вентилятор Дайсона, но не знаете, как он работает? Вентилятор без лопастей функционирует по принципу умножителя воздуха. Вращающаяся турбина крыльчаткой захватывает воздушные потоки из помещения, выдувает через сопло кольцевой или овальной формы.

Своими руками собрать современный вентилятор можете из картонных цилиндров трех диаметров или отрезков ПВХ труб и компьютерного кулера.

В статье подробно рассмотрим технологию изготовления прибора, кому принадлежит авторство. Сделаем обзор 6 лучших моделей. Узнаем принцип работы, область применения, плюсы и минусы безлопастной климатической техники.

Кто создатель современного вентилятора

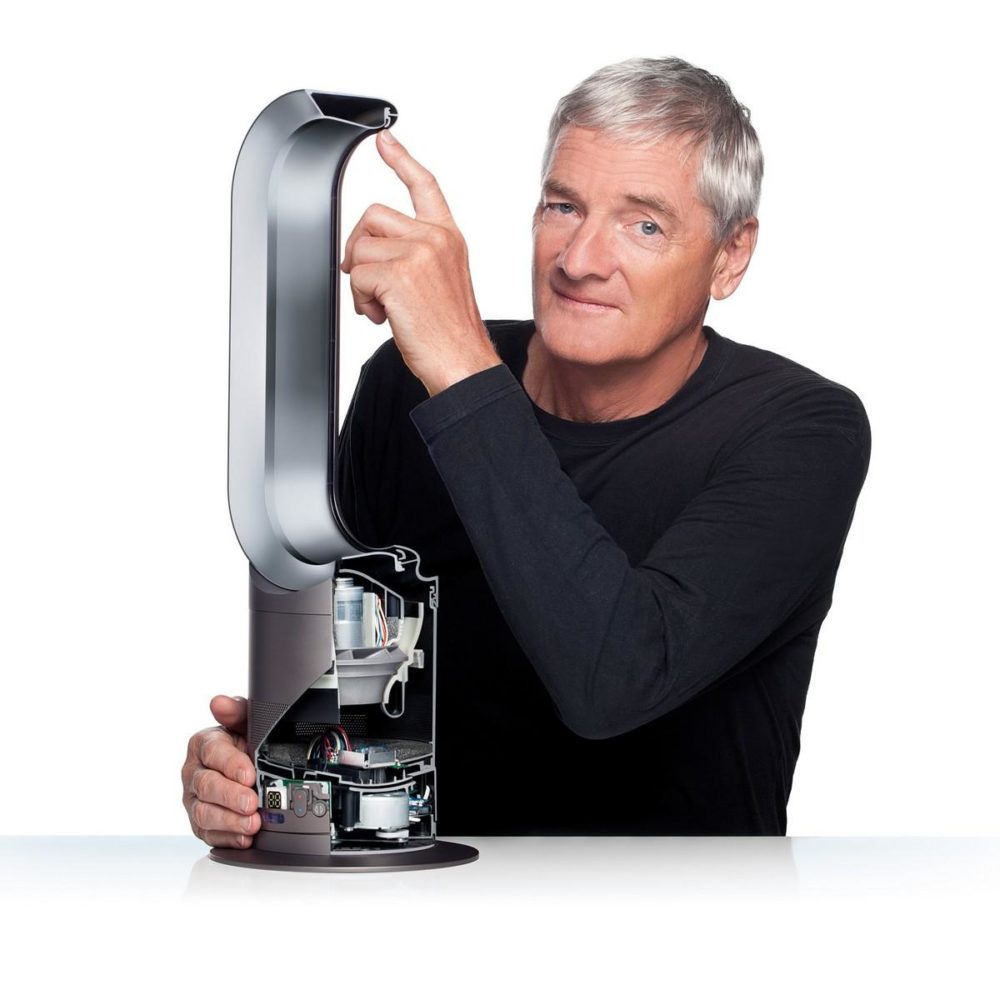

Авторство принадлежит английскому разработчику Джеймсу Дайсону, посвятившему 30 лет своей карьеры на усовершенствование бытового и промышленного оборудования.

Чтобы разработать вентилятор без лопастей, создатель за основу взял принцип работы сушки для рук. Кольцевой умножитель воздуха инженеры компании Дайсона изобретали и тестировали около 4 лет.

Инновационная разработка ДайсонаЭкспериментальная модель безлопастного вентилятора появилась в 2009 году

С 2010 года первые приборы поступили на прилавки магазинов. Цена 199 английских футов казалась заоблачной, но покупатели проявили интерес к новинке. Со временем прилавки магазинов по всему миру заполнили копии китайских и других производителей с демократичной ценой.

Отличие вентиляторов Дайсона от моделей с лопастями

Современный вид вентиляторов отличается конструкцией узла, подающей в помещение воздух.

У традиционных моделей обдув выполняется установленным на виду мотором с вентилятором.

Вращающиеся лопасти обычно закрыты декоративной решеткой, но тонкие пруты не защищают 100% от случайного получения травмы человеком.

Устройство вентилятора без лопастей

У вентилятора Дайсона подающий в помещение воздух узел выполнен без электромотора с лопастями. Электрическая турбина установлена внутри нижнего базового корпуса. Воздух подается из отверстия кольцевого умножителя, не имеющего подвижных механических деталей.

Область применения

Малошумные модели удобны для спальни и детской комнаты. Наличие подсветки позволяет использовать прибор вместо ночника. Дополнительные функции подогрева, охлаждения, очистки и ионизации воздуха помогают в жилом помещении создать благоприятный микроклимат.

Основные конструктивные узлы

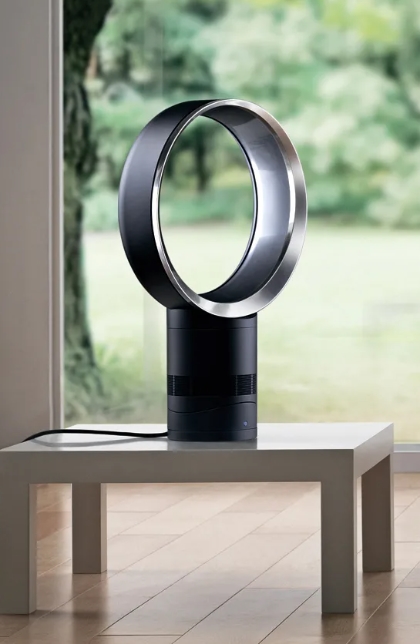

С момента появления новинки инновационный прибор усовершенствовали дополнительными функциями. Неизменными остались 3 основных конструктивных узла:

1. Базовый корпус. Узел расположен в нижней части прибора, содержит электрическую турбину для выработки воздушных потоков. На базе расположена панель управления, закреплен кольцевой умножитель воздуха. Снизу имеется перфорация для забора воздушных потоков с помещения крыльчаткой турбины.
2. Умножитель воздуха. Узел классического исполнения имеет кольцевую или овальную форму. Для привлечения покупателей умножитель стали выпускать сердечком, яблоком или другим исполнением. Узел состоит из набора колец разного диаметра, образующих канал для приема воздуха от турбины и подачи через сопло в помещение.
3. Панель управления. Узел выполнен кнопками, переключателями или сенсорным дисплеем. Панель расположена на базовом корпусе, служит для управления режимами работы.

В зависимости от модели, прибор без лопастей оснащают подсветкой, поворотным и наклонным умножителем.

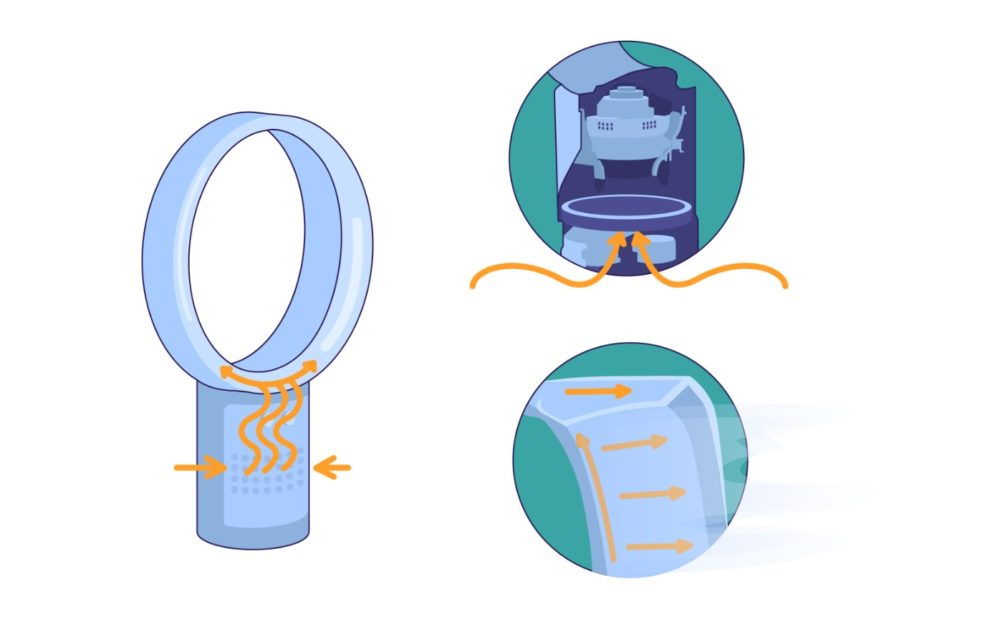

Принцип создания воздушного потока

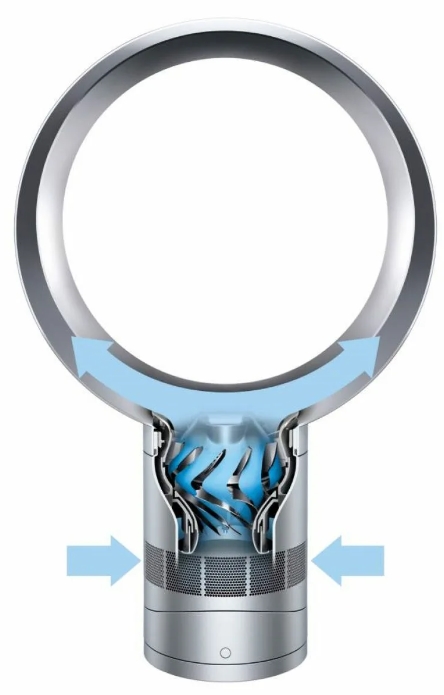

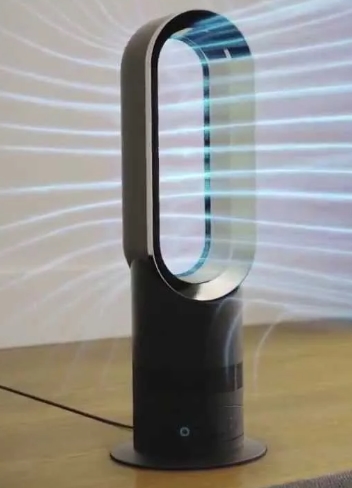

Чтобы понять, откуда берется воздушный поток, нужно разобраться, как работает климатическая техника без лопастей. Забор воздуха из помещения выполняется крыльчаткой турбины через приточные отверстия на нижней части базового корпуса.

Потоки направляются в полый канал обдувателя, образованного кольцами разного диаметра. Узел сконструирован по принципу крыла самолета. Перемещаемые внутри канала потоки увеличивают скорость, равномерно поступают в помещение из сопла умножителя.

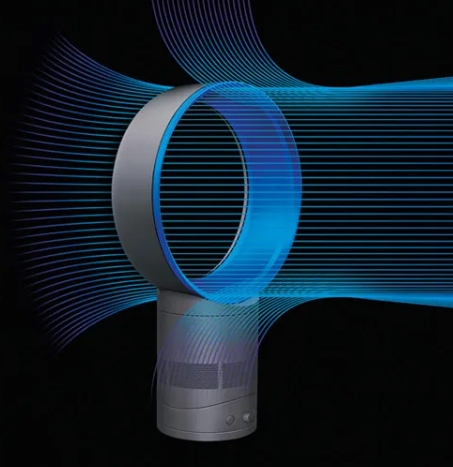

Основной принцип работы безлопастного вентилятора построен на умножителе воздуха. Выходное кольцевое отверстие уже по сравнению с приемной частью полого канала. В тыльной части умножителя создается область низкого давления.

Объем поступающего воздуха увеличивается до 20 раз, чем первоначальный приток на крыльчатку турбины. Находящихся перед безлопастным вентилятором людей сильнее обдувает, чем классическим прибором с лопастями.

Плюсы и минусы

Преимущество инновационной климатической техники в безопасной эксплуатации. Отсутствие свободного доступа к вращающимся механизмам исключает возможность получения травмы. Из других плюсов пользователи выделяют следующие факторы:

1. Получение мощного равномерного потока воздуха.
2. Экономия электроэнергии, так как средняя мощность бытовых моделей составляет 25–40 Вт.
3. Удобное управление через пульт, смартфон, сенсорный дисплей или кнопки.
4. Несложный уход и обслуживание.
5. Современный дизайн.

К недостаткам относят высокую стоимость, хрупкость умножителя, повышенную шумность. Последние 2 минуса проявляются у дешевой китайской техники. Высокая цена характерна для фирменных моделей.

Классификация по исполнению

Классифицируется климатическая техника нового поколения по типу установки. Стационарные модели закрепляют на стену. Переносные приборы предназначены для напольной и настольной установки.

Комбинированные приборы пользователь имеет возможность ставить на пол и стол или крепить к стене. Корпус оснащен монтажными крепежами. Комплектация дополнена дюбелями с кронштейнами.

Какую выбрать модель

В быту удобнее пользоваться переносными моделями. Прибор ставите в удобном месте для локального обдувания воздухом. Стационарные вентиляторы актуальны для общественных помещений, где установка на пол или стол мешает прохождению большого количества людей.

Дополнительные функции выбирайте по необходимости. За каждую фишку производитель повышает цену. Для спальни полезна ночная подсветка. Удобство управления режимами повышает наличие связи со смартфоном, таймер, пульт.

Дорогостоящая техника наделена функциями охлаждения, подогрева, ионизации и очистки воздуха. Фишки полезны для жилого помещения, где требуется повысить комфорт микроклимата.

Инструкция пользования

ТОП 6 лучших моделей

После появления в свободной продаже пользователи с достоинством оценили безопасный вентилятор, выявив преимущественное превосходство над лопастным аналогом.

Новинка массово стала заполнять прилавки магазинов. На продающиеся модели покупатели оставили массу отзывов, что послужило основой для составления рейтинга лучших вентиляторов.

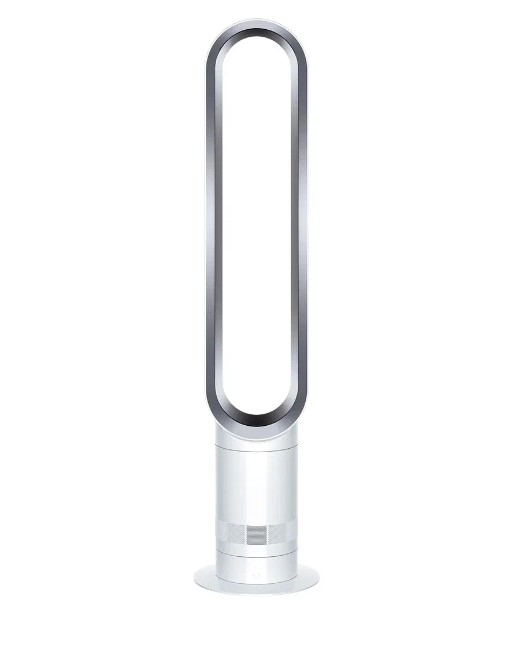

Dyson AM07

Мощный напольный вентилятор без лопастей с 10 скоростями работает по фирменной технологии производителя – Air Multiplier. Производство техники налажено в Сингапуре. При мощности 56 Вт шумность работающего прибора составляет 64 дБ.

Скорость обдува регулируется кнопкой на корпусе или пульте ДУ. Пользователю предоставляется возможность таймером выставлять настройки включения во временном диапазоне 9 часов с пошаговым интервалом 15 минут.

Плюсы и минусы:

Модель редко встречается в продаже. С появлением новинки на прилавках магазинов за прибор просили 47000 рублей.

Xiaomi Mijia Smart Leafless Purification Fan

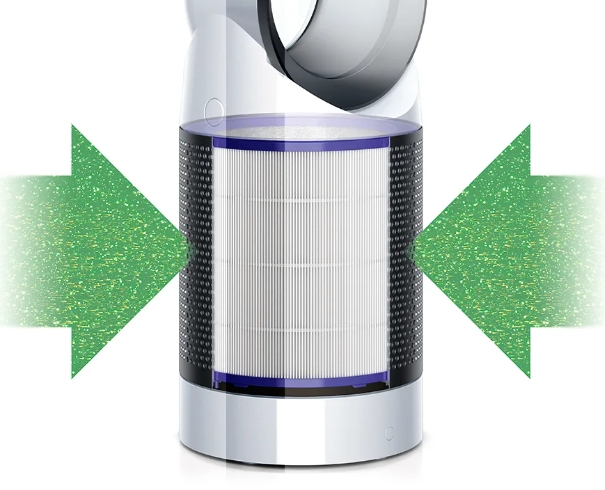

Модель напольной установки оснащена НЕРА фильтром для тонкой очистки воздуха от пыли. Турбина работает на 5 скоростях, что дает возможность пользователю выставить комфортный уровень обдува воздухом.

Полезной фишкой считается индикатор загрязнения фильтра и управление со смартфона. Направление потока воздуха регулируется в диапазоне 30-150^о. При мощности 28 Вт скорость обдува составляет 15,5 м/с.

Преимущества и недостатки:

Средняя стоимость модели 29000 рублей.

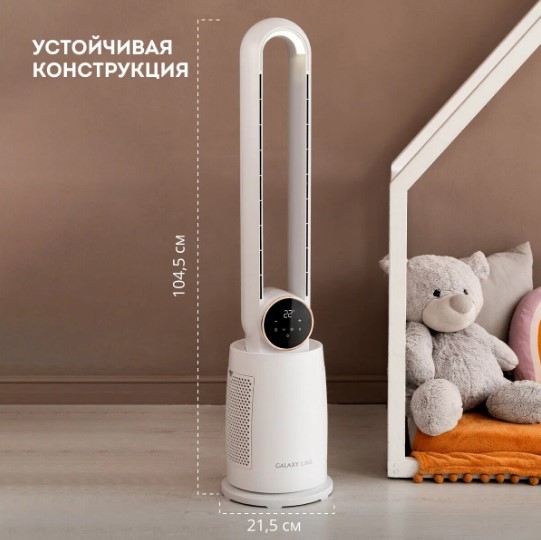

Galaxy Line GL 8112

Хорошо справляется вентилятор напольный с охлаждением и ионизацией воздуха, что сделало модель популярной среди владельцев загородных домов и городских квартир.

Прибор с 3 скоростями мощностью 70 Вт рассчитан на обдувание комнаты площадью 15 м². Имеется функция подсветки, очистки воздуха, автоматический поворот на 70^о. Уровень шумности на 3 рабочей скорости достигает 50 дБ.

Достоинства и недостатки:

Модель часто имеется в продаже на Яндекс Маркет. Средняя стоимость 14459 рублей.

Libhof AFB-550

Бренд зарегистрирован в Словакии, но производство налажено в Китае. Прибор без лопастей имеет 3 рабочие скорости, справляющиеся с охлаждением помещения площадью 35 м².

Управление предусмотрено пультом, кнопками на корпусе, через смартфон по Wi-Fi. Обладая мощностью 50 Вт, шумность турбины составляет 45 дБ.

Плюсы и минусы:

Компактный вентилирующий прибор без лопастей на Яндекс Маркет стоит 6999 рублей.

Xiaomi Daewoo Bladeless Fan F9 MAX

Удобно использовать вентилятор напольный бесшумный в спальне и детской комнате. Наличие регулировки наклона и поворота позволяет выставить желаемое направление обдува. Очиститель с пятиступенчатой фильтрацией очищает воздух от пыли, аллергенов, запахов, бактерий.

Адсорбирующая технология продлевает работу фильтра на 5 лет до полной замены. Мощности 30 Вт достаточно для охлаждения помещения площадью 30 м². На максимальной 9 скорости уровень шума 38 дБ.

Преимущества и недостатки:

На Яндекс Маркет со скидкой 43% прибор стоит 11490 рублей.

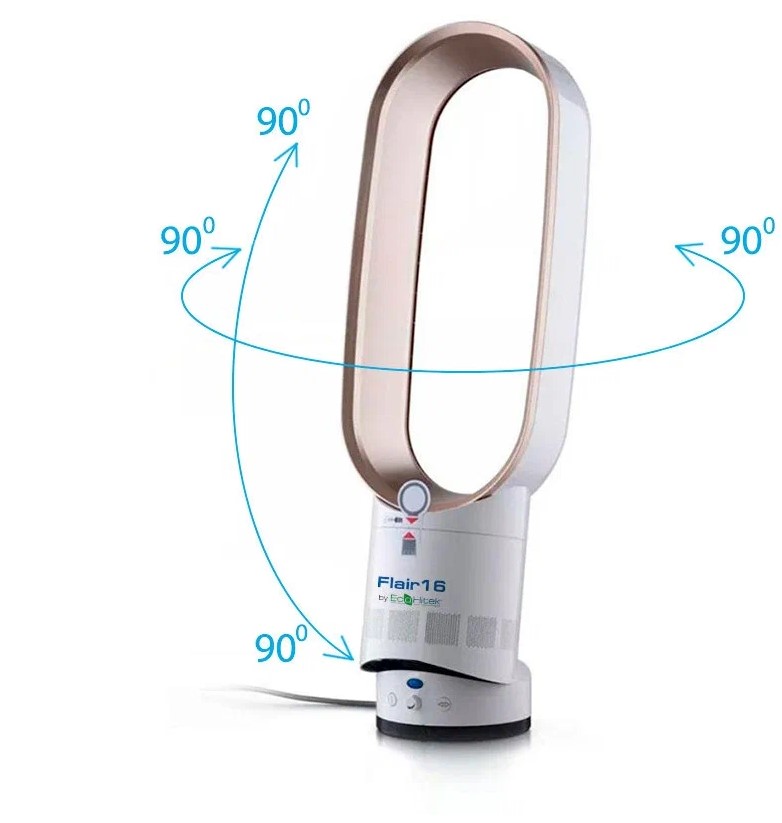

EcoHitek Flair 16

Недорогой китайский мини вентилятор без лопастей предназначен для напольной и настольной установки. Прибор слабо справляется с обдувкой просторных помещений, подходит для локального охлаждения объекта или маленькой комнаты.

Разборный корпус удобен для хранения зимой в шкафу или транспортировки на дачу. Уровень шумности не превышает 40 дБ при мощности 40 Вт.

Достоинства и недостатки:

На Яндекс Маркет со скидкой 60% модель стоит 7990 рублей.

Делаем безлопастной вентилятор из картона

Детали для мощного красивого вентилятора без лопастей вырезают на 3D принтере. Дорогостоящая техника имеется не у каждого любителя самоделок. Дополнительно нужно уметь проектировать и рисовать детали в компьютерной программе для печати принтером.

Собирать бесшумный вентилятор без лопастей будем из картона и компьютерного кулера. Дополнительно понадобится клей «Секунда», выключатель, адаптер питания. Из инструментов нужны ножницы и канцелярский нож.

Читайте также:

Назначение турбодефлектора для вентиляции: рейтинг, инструкция монтажа

Скорость воздуха в воздуховоде: формулы, расчеты, нормы

Приступаем к сборке безлопастного вентилятора:

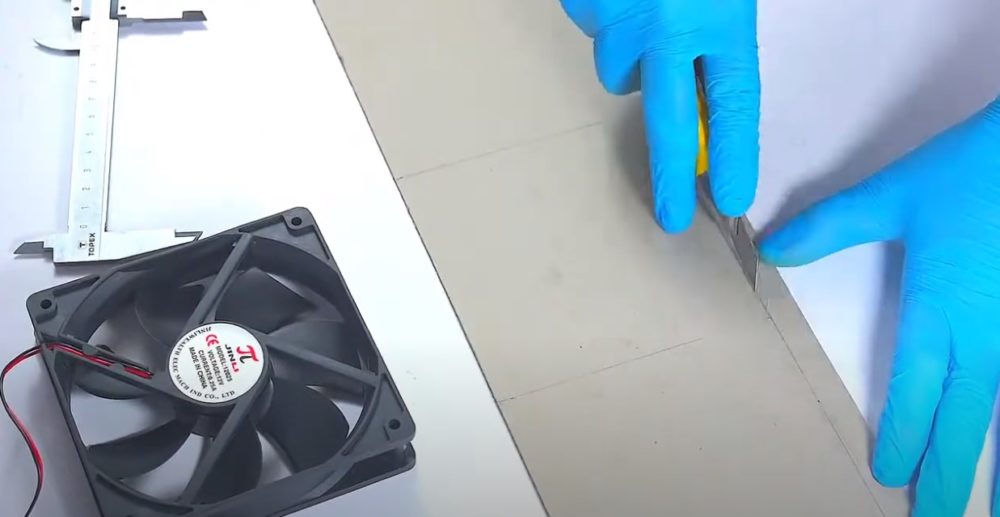

1. Для стенок базы из картона вырежьте 4 одинаковых квадрата. Размер сторон возьмите в соответствие габаритам кулера.

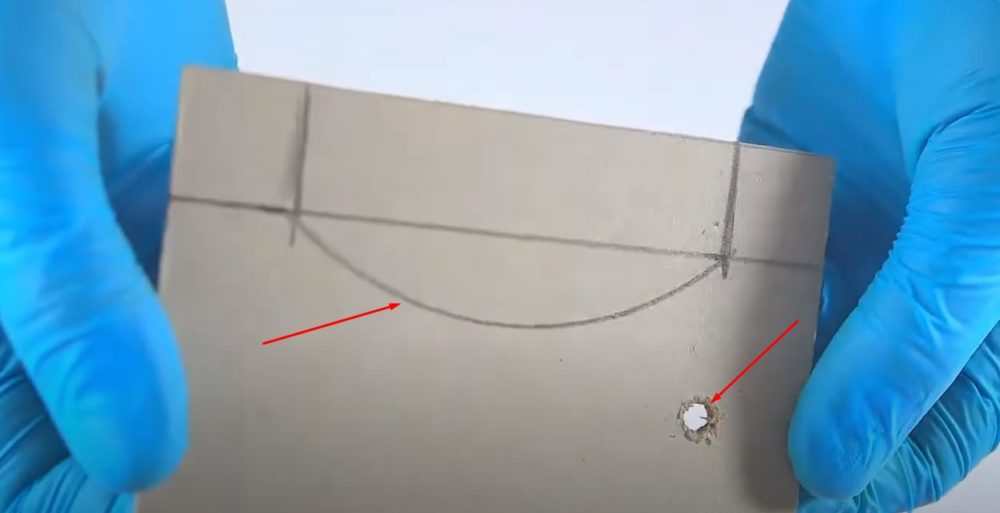

2. На одной стороне каждого квадрата нарисуйте полукруги. Фрагменты по разметке вырежете, когда будут готовы заготовки цилиндров обдувающей части корпуса. В двух квадратных деталях прорежьте маленькие отверстия под крепление выключателя и переходника сетевого адаптера.

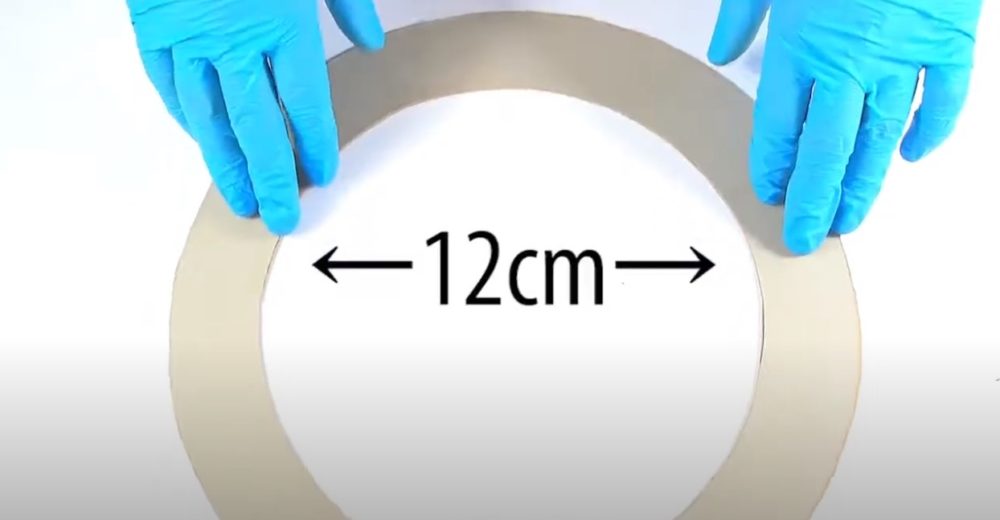

3. На листах картона начертите циркулем 2 круга диаметром 15 см. Из заготовок нужно вырезать 2 кольца. Внутри первого элемента нарисуйте меньший круг диаметром 11 см. Внутри второй заготовки нарисуйте круг 12 см. По разметке вырежьте кольца.

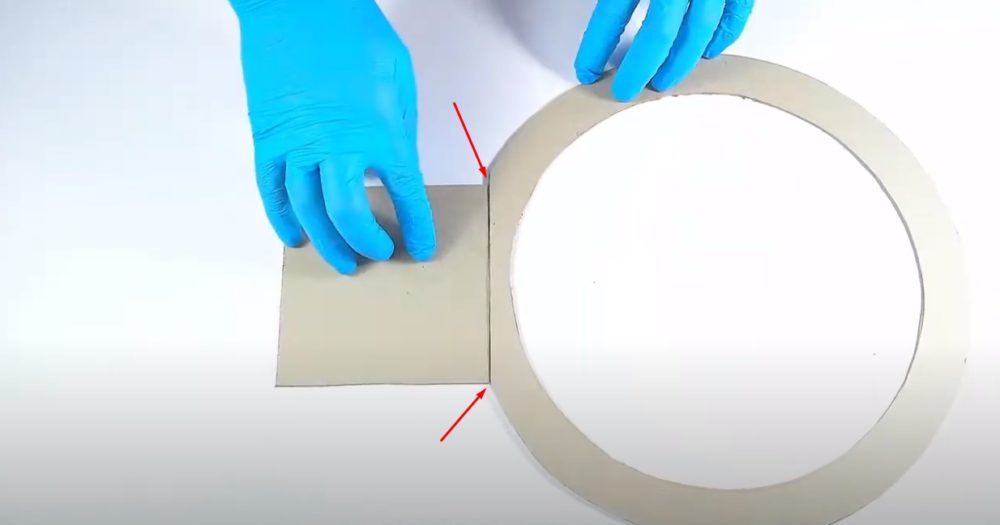

4. Чтобы кольца прилегали к торцам базы корпуса, на внешней боковой части сделайте прямой срез. Размерами срезанная часть должна соответствовать ширине стороны квадрата.

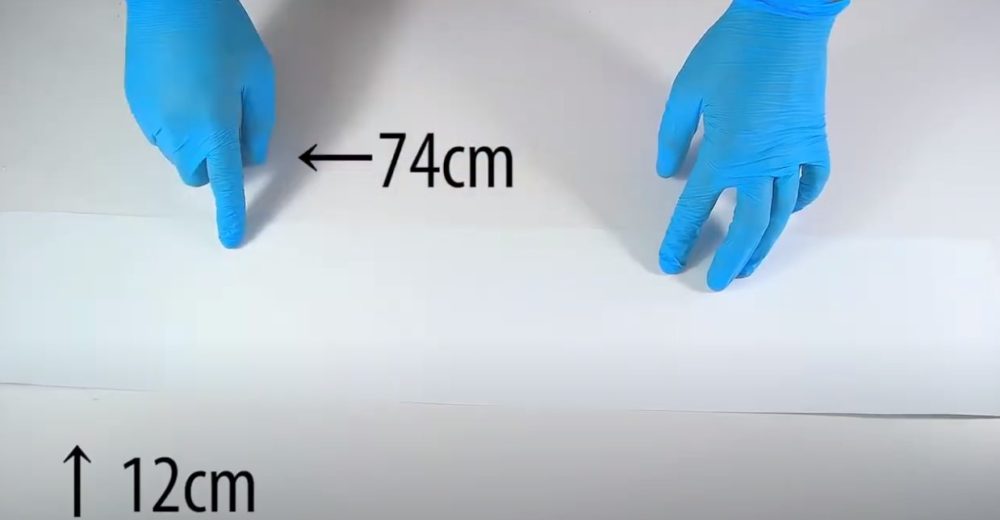

5. Подготовьте 3 полосы из картона размерами: 12х74, 12х82, 15х86 см.

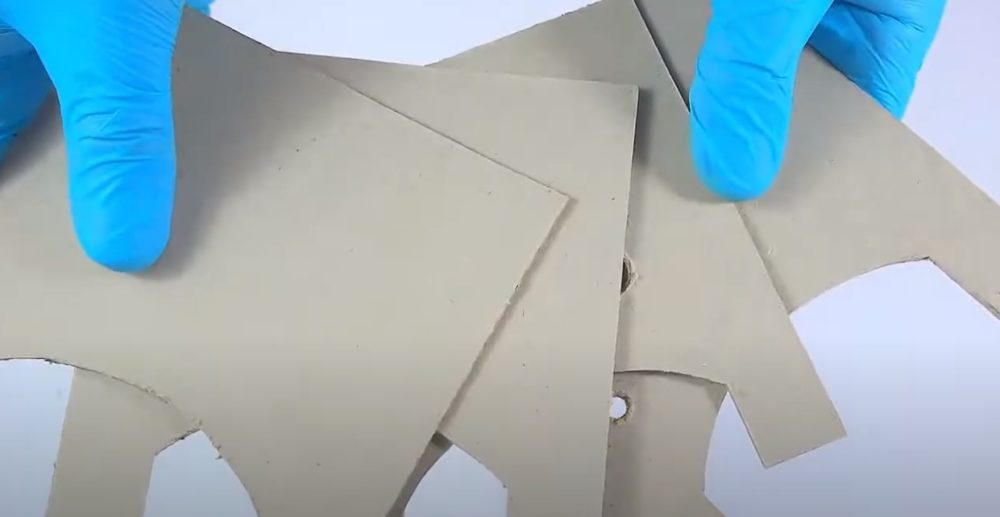

6. На квадратных заготовках с одной стороны по разметке вырежьте полукруги. Оставленные выступы исполнят роль ножек.

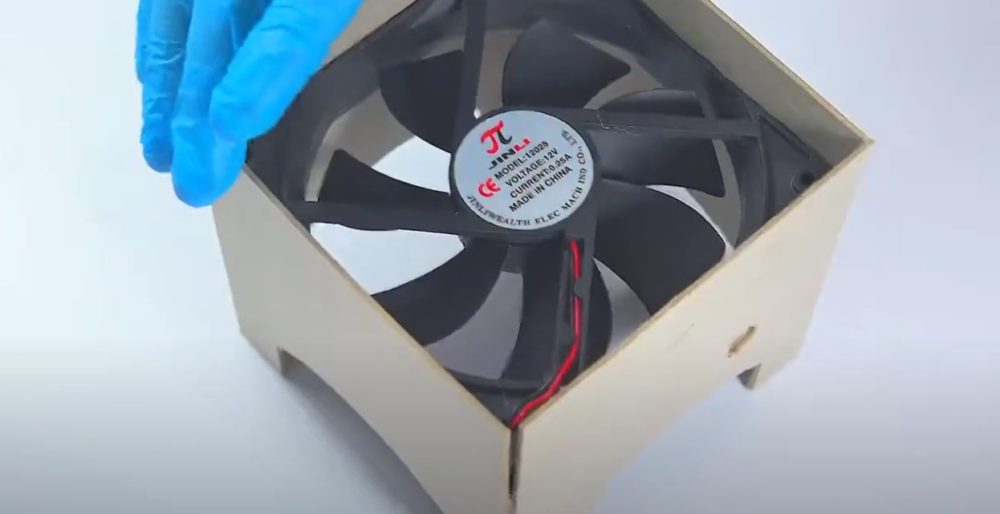

7. Для сборки базы приклейте квадратные фрагменты к боковой стороне кулера. Убедитесь, что вентилятор дует вверх, а не в сторону ножек корпуса.

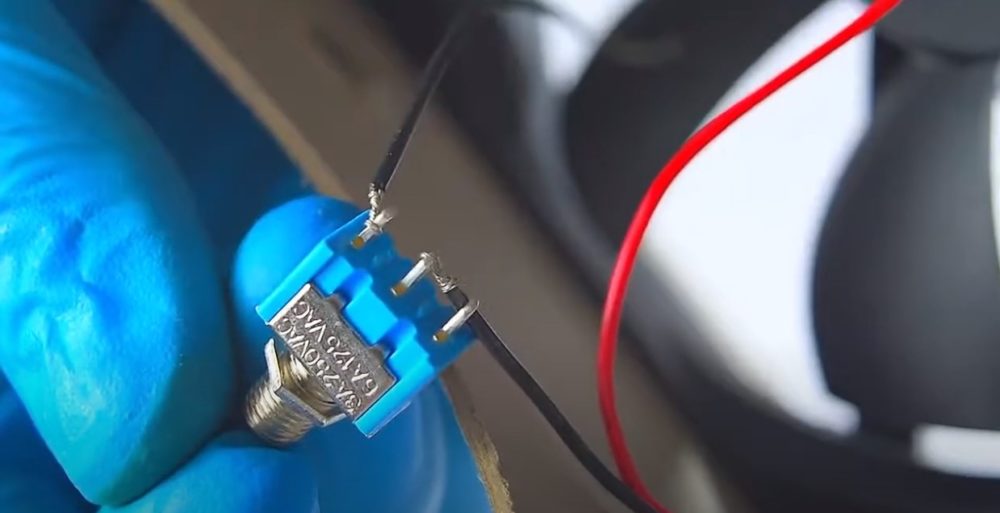

8. От кулера провода последовательно подключите к выключателю и разъему питания адаптера. Проверьте работу электрической схемы.

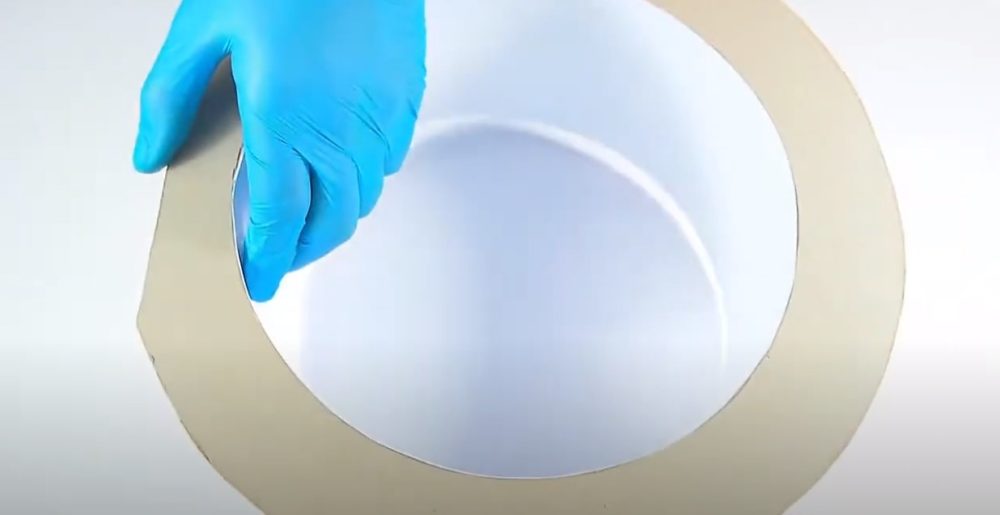

9. Для сборки обдувателя возьмите кольцо с внутренним диаметром 11 см и полосу 12х74 см. Склейте цилиндр лицевой части вентилятора. Полосу приклеивайте по торцу внутренней кромки кольца. Аналогичную деталь сделайте для тыльной части вентилятора из кольца с внутренним диаметром 12 см и полосы 12х82 см.

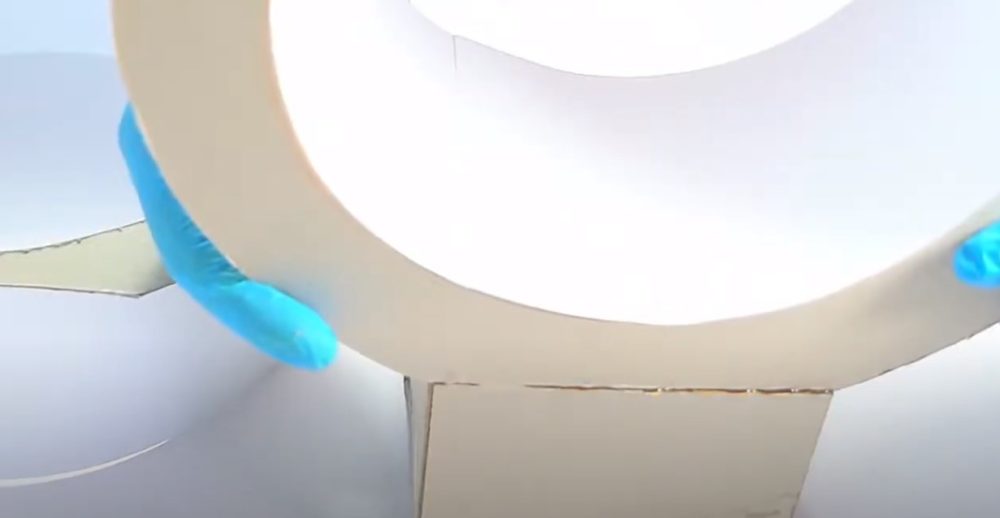

10. Цилиндрическую деталь обдувателя с внутренним диаметром кольца 12 см прямым срезом приклейте к торцу квадрата базы. С противоположной стороны аналогичную работу проделайте со второй заготовкой. Меньший цилиндр войдет внутрь детали большего диаметра. Между стенками останется зазор 1 см.

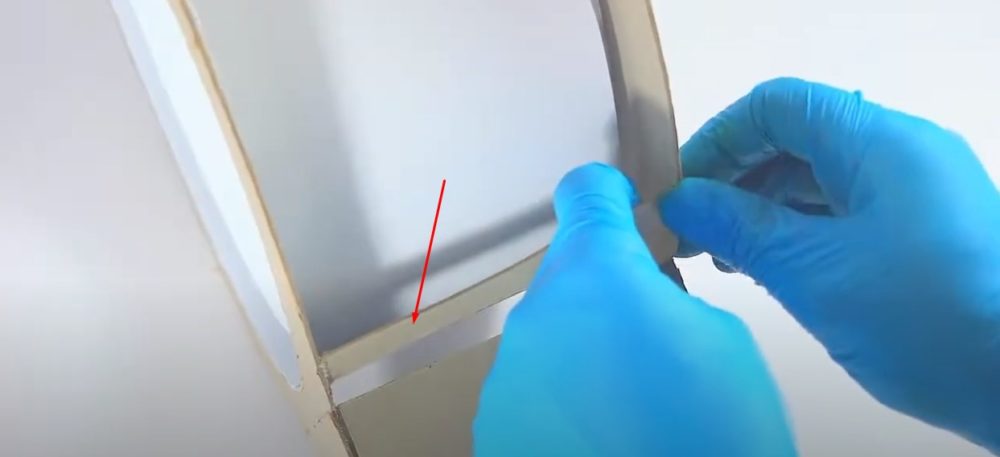

11. Чтобы цилиндрические детали не разъезжались, торцы колец соедините перегородками прочности. Перемычек 5 штук вырежьте из картона.

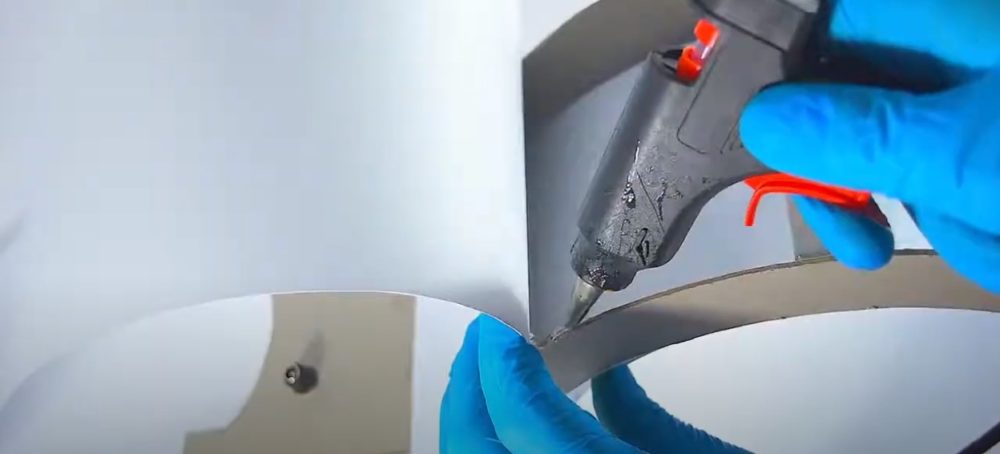

12. Полосой 15х86 см закройте верх обдувателя. Картон наклейте по торцам колец и на перегородки прочности.

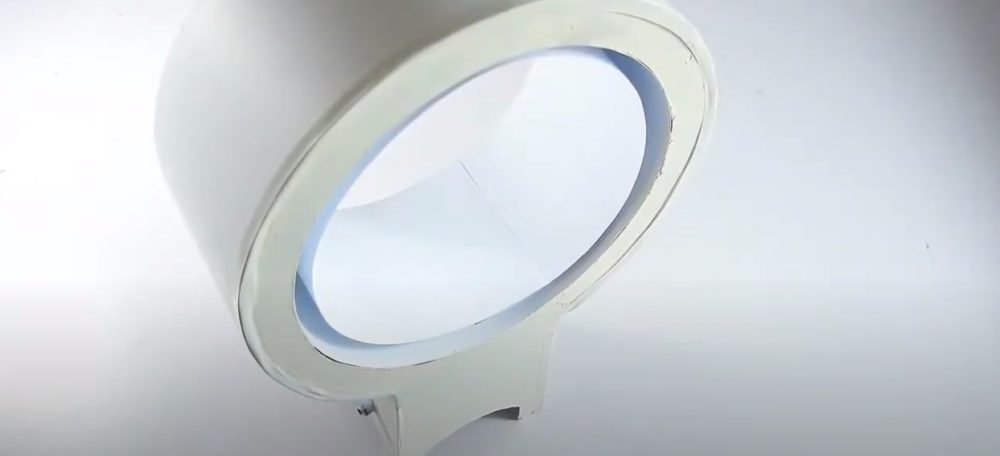

Украсьте самодельный безлопастной настольный вентилятор окрашиванием корпуса водоэмульсионной краской. Подключите питание, наслаждайтесь работой прибора.

Самодельный вентилятор полностью без лопастей назвать нельзя, так как рабочим органом служит классический компьютерный кулер. Однако крыльчатка скрыта внутри корпуса от возможного контакта с рукой человека и другими предметами. Сохранен принцип подачи воздуха по задумке разработчика Джеймса Дайсона.

Картонный корпус прибора без лопастей прочный, но от перепадов влажности и попадания солнца способен деформироваться. Прочнее модель выйдет, если готовые цилиндры для обдувателя вырежете из ПВХ трубы трех разных диаметров. Кольца выпилите электролобзиком из оргстекла.

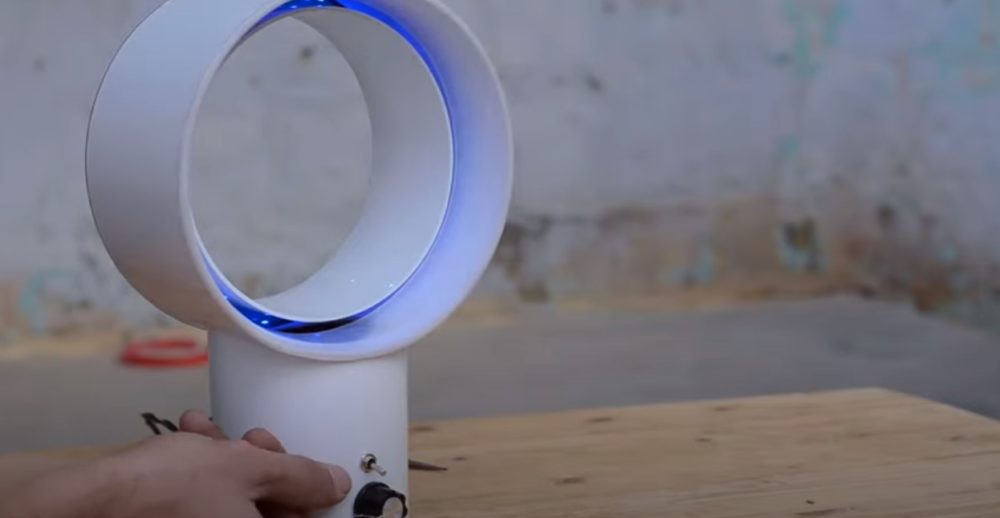

По стенкам между внутренним и наружным цилиндром наклейте отрезок светодиодной ленты, подключите к блоку питания. Пластиковый вентилятор получится с декоративной подсветкой.

Правила эксплуатации и ухода

Самодельный или магазинный вентилятор Дайсона используйте как традиционный прибор с лопастями. Единственное эксплуатационное требование – не беритесь руками за обдуватель для перемещения аппарата на другое место.

В случае деформации цилиндров снизится интенсивность подачи воздуха. Перемещайте технику, взявшись руками за базовый нижний корпус.

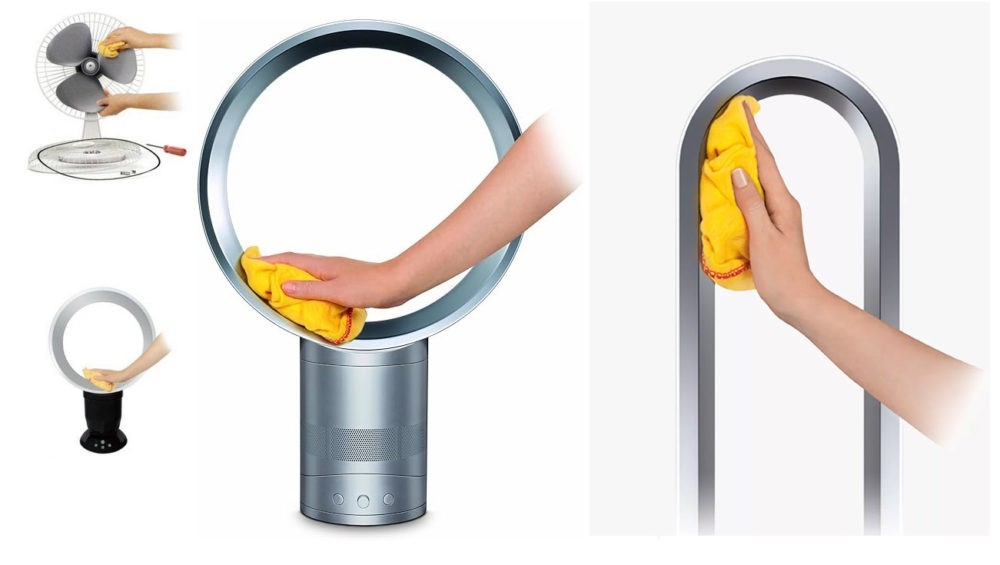

Уход заключается в прочистке отверстия обдувателя мягкой щеткой или пластиковой палочкой. Сопло засоряется редко. Мусор выдувают воздушные потоки, но иногда внутрь неработающего устройства могут попасть волосы или паутина.

Для чистки корпуса не используйте абразивные и едкие моющие средства. Слабые загрязнения с пластика легко удаляются влажной ветошью. Не допускайте попадания воды внутрь корпуса с электрическими узлами.
