Как сделать вентиляцию в комнате: виды, схемы, инструкции монтажа

Проблема плохого вентилирования комнаты проявляется образованием спертого воздуха. У человека затрудняется дыхание и прогрессируют заболевания, в помещении появляется плесень. Вопрос решается восстановлением воздухообмена методом монтажа вытяжки и прибора притока воздуха, но для правильной работы системы нужны верные расчеты.

В статье подробно поговорим, как сделать вентиляцию в комнате или улучшить работу действующей системы, какие понадобятся материалы и инструменты. Сделаем обзор схем инженерных сетей и вентиляционных приборов. Рассмотрим примеры расчетов и инструкции монтажа узлов вентиляции.

Методы обеспечения воздухообмена

Вентиляционный процесс представляет собой полный цикл замены в помещении грязного воздуха на свежий за единицу времени с учетом нормативных объемов. Различают 3 метода обеспечения воздухообмена: естественный, механический и смешанный.

Тип вентиляции определяют индивидуально для каждой комнаты дома или квартиры. В расчетах учитывают объем помещения, целевое назначение, предполагаемое количество постоянно и временно пребывающих людей.

Естественный воздухообмен

В народе метод известен как проветривание комнаты через открытые окна и двери. С точки зрения инженерии, под естественной вентиляцией подразумевается процесс перемещения воздушных масс через специально обустроенные продухи.

Для обоих вариантов вентилирования комнаты характерно отсутствие вентиляторов. Воздух перемещается за счет разности температур и давлений на улице и внутри помещения.

В классической схеме приточный продух расположен снизу, а вытяжной – сверху. Вентиляционные отверстия в комнате обустраивают противоположно относительно друг другу. Поступающий через приток свежий воздух проходит по всему помещению.

Поток собирает пары влаги, неприятные запахи, другие загрязнители и одновременно прогревается. Теплый воздух легче холодного. Прогретые массы поднимаются к потолку комнаты, отводятся на улицу через вытяжку. Циклы циркуляции повторяются.

Из механического оборудования в естественной вентиляции применяют только обратный клапан. Установка прибора актуальна в приточное и вытяжное отверстие для предотвращения опрокидывания тяги. На скорость потоков работа механизма не влияет.

Естественная вентиляция комнаты выполняется без затрат энергоресурсов, что относится к преимуществам. Серьезным недостатком считается зависимость от погодных условий.

Тяга пропадает или опрокидывается, когда летом на улице теплее чем в помещении с работающим кондиционером. Аналогичная проблема возникает при изменении направления ветра и атмосферного давления.

Механический воздухообмен

В вентиляции предусмотрен принудительный воздухообмен. Свежий воздух через приточное отверстие с улицы засасывает вентилятор, направляет в комнату. Отработанные массы поступают в вытяжку. Работающий на отведение вентилятор выбрасывает грязный воздух на улицу или в общедомовой канал.

К недостаткам относят зависимость инженерной сети от электричества. Повышаются затраты на монтаж и обслуживание оборудования. Минусы перекрывают преимуществами механического воздухообмена. Вентиляция независима от погодных условий, разниц температур и давлений. В комнате круглосуточно поддерживается нормативный обмен воздуха.

У занимающихся постоянным проветриванием комнаты людей возникает вопрос, как улучшить вентиляцию переоборудованием естественной сети на механическую систему. Способов модернизации два – установка вентиляторов на приток и вытяжку или монтаж климатического оборудования.

Преимущества первого варианта заключаются в простоте и дешевизне исполнения. Средняя стоимость вентилятора 1500-11000 рублей, что зависит от имени производителя и технических характеристик.

Для одной комнаты хватит прибора мощностью 12-24 Вт, что свидетельствует о небольшом энергопотреблении. Мощные вентиляторы около 70 Вт рассчитаны на объемные помещения. Для установки своими руками прибор достаточно закрепить метизами в вытяжном и приточном отверстии.

Недостатком вентиляторов по сравнению с климатическим оборудованием считается невозможность обеспечения комфортного микроклимата в жилой комнате. Прибор лопастями только ускоряет перемещение воздуха. Настенный или канальный вентилятор не способен изменять температуру, влажность, исполнять функции ионизатора.

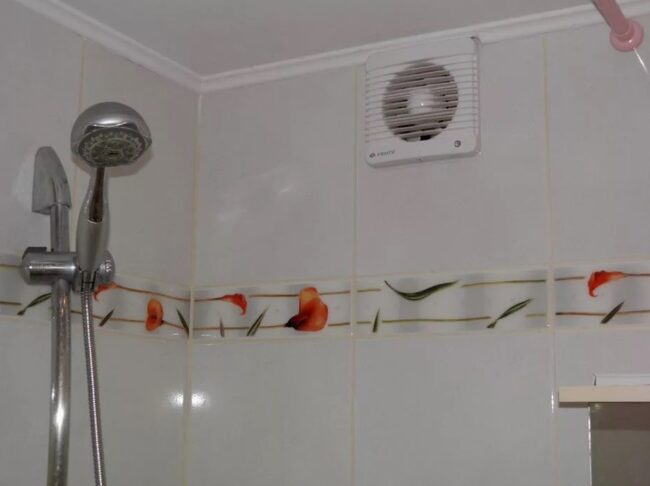

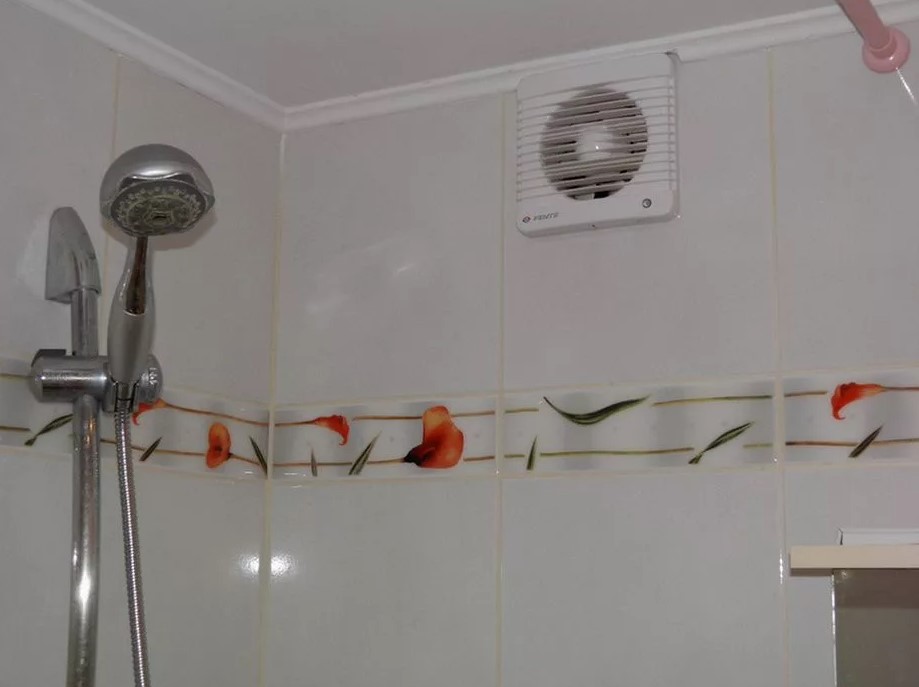

Ставить приборы лучше в гардеробной комнате, кладовке, санузле и кухне. Настенные вентиляторы удобны, когда нужно сделать вентиляцию в глухой комнате хозяйственного назначения, где нет окон для обычного проветривания.

Преимущества второго варианта выражены многофункциональностью оборудования. К климатической технике относятся кондиционеры с функцией вентилирования, рекуператоры, бризеры. Через прибор приточная вентиляция поступает в комнату с фильтрацией воздуха.

Для улучшения микроклимата предусмотрена ионизация, контроль влажности и температуры. Количество функций зависит от модели оборудования.

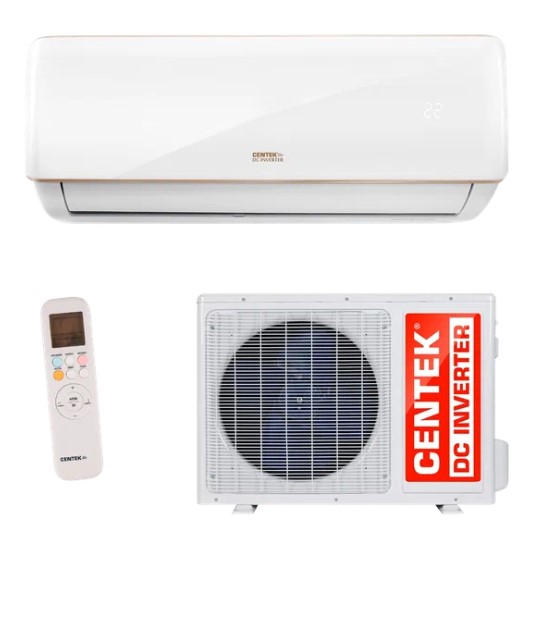

Кондиционер выгоднее ставить в гостиную. Выбор моделей огромен – от мобильного и мини блока, до настенных модулей. Организовать вентиляцию между комнатами с перетоками воздуха удобно сплит-системой. На улице будет установлен 1 блок, а в каждой комнате – по индивидуальному модулю, но работать приборы смогут в одном режиме.

Размер затрат определяется характеристиками кондиционера. Для примера возьмем сплит-систему CENTEK CT-65EDC09 с функцией вентилирования. Оборудование рассчитано на кондиционирование 40 м². Мощность сплит системы 9 BTU, уровень шума 18-25 Дб. Цена – около 25600 рублей

В спальне вентиляцию также можно сделать с установкой кондиционера, но иногда удобнее использовать бризер или настенный рекуператор. Прибор монтируют в сквозное отверстие стены, где предварительно проложен утепленный воздуховод. Электронный блок расположен в комнате. Со стороны улицы отверстие закрыто колпаком с защитной решеткой.

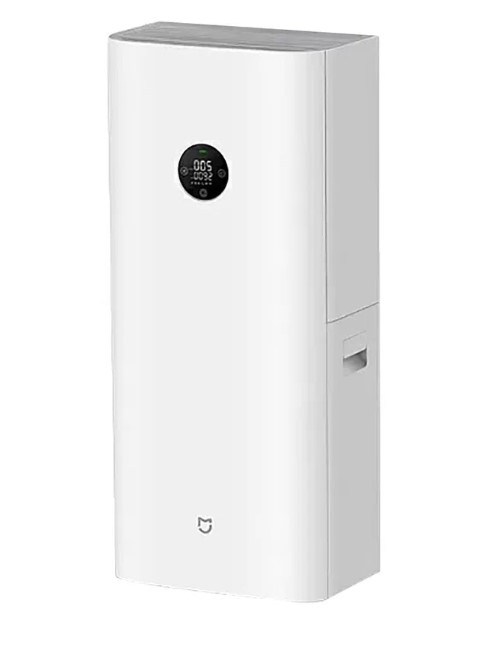

От сплит-системы настенный рекуператор и бризер отличается лучшим качеством вентиляции. Приборы обеспечивают полноценный приток воздуха с улицы в комнату и отведение грязных масс. Единственный минус – настенный рекуператор и бризер не способен охладить или прогреть комнату, как сплит-система.

Размер затрат аналогично определяется характеристиками приборов. К примеру, в средней ценовой категории рассмотрим бризер Xiaomi MIJIA NEW FAN A1. Стоимость прибора 34130 рублей. Модель обеспечит воздухообмен в диапазоне 30-150 м³/час. Приточный воздух подогревается нагревателем мощностью 0,4 кВт.

Затраты от установки и эксплуатации настенного рекуператора рассмотрим на примере модели VENTINI HRV-60 (B) Wi-Fi. Стоимость прибора 37500 рублей. Рекуператор обеспечивает воздухообмен в диапазоне 26-60 м³/час, обладает мощностью 0,002 кВт.

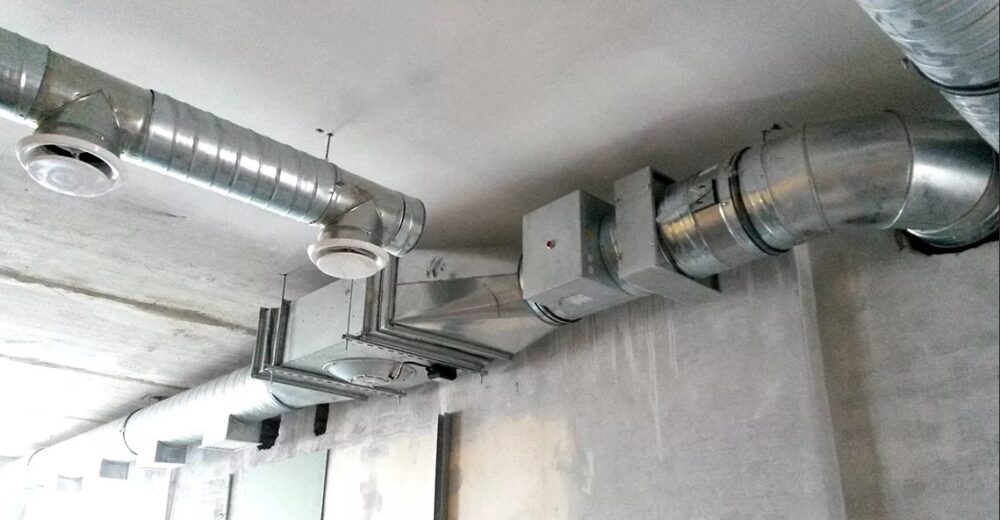

Для вентиляции всех комнат квартиры или частного дома экономичнее сделать канальную инженерную сеть, подключить рекуператор большой производительности. Блок ставят на балкон, отводят место в хозяйственном помещении или на чердаке, крепят под потолком с последующей маскировкой финишной отделкой.

Затраты от установки рекуператора для общедомовой вентиляции каждой комнаты рассмотрим на примере модели Royal Clima SOFFIO Uno RCS 350 U. Средняя стоимость блока 64800 рублей. Прибор обеспечивает воздухообмен – до 319 м³/час, создает статическое давление – до 495 Па, потребляет мощность – 0,105 кВт.

Смешанный воздухообмен

В вентиляции объединен механический и естественный воздухообмен. Вариант актуален для санузла и кухни. Сделать можно смешанную вентиляцию в комнате без окон, где воздух подвергается интенсивному загрязнению. К таковым помещениям относится домашняя мастерская, кладовка для хранения овощей, подвал под частным домом.

В смешанной вентиляции обычно вытяжку оснащают канальным или настенным вентилятором. Приток поступает естественным способом с улицы через вентиляционное отверстие или соседней комнаты по переточному продуху.

К преимуществам смешанного воздухообмена относится:

1. Простота монтажа и обслуживания.
2. Минимум расхода электроэнергии.
3. Стабильная циркуляция воздуха, слабо зависящая от погодных условий.

Смешанная вентиляция – экономически и технически лучший выбор инженерной сети для одной комнаты. Весь дом или квартиру инженерная сеть не всегда способна обеспечить нормативным воздухообменом, что относится к ее недостаткам.

Проектирование вентиляции, разработка схем

Вентиляцию нельзя сделать примерно, наугад или методом практического подбора подходящего оборудования. Нужны точные расчеты воздухообмена для каждой комнаты с учетом целевого назначения, объема, предполагаемого количества пребывающих людей.

Необходимо продумать схему прокладки воздуховодов. Определить места, где сделать вентиляционные продухи и установить приборы. Каждый вопрос решается на этапе проектировки инженерной сети.

Расчет объема воздуха для комнаты

Правила организации вентиляции регламентированы документом СП 54.13330.2016. В новой действующей редакции, это СНиП 31-01-2003. П. 9.2 обозначено, что расчетные характеристики воздухообмена для жилого здания надо принимать согласно СП 60.13330.

Кратность обмена воздуха за единицу времени в комнате определенного целевого назначения должна соответствовать данным таблицы 9.1:

1. Для спальни, гостиной, детской, где в общем жилом помещении на 1 человека припадает меньше 20 м² жилплощади, установлена кратность воздухообмена 3 м³/час на каждый 1 м² комнаты.
2. Для спальни, гостиной, детской, где в общем жилом помещении на 1 человека припадает больше 20 м² жилплощади, установлена кратность 30 м³/час на каждый 1 м² комнаты.
3. Для кухни с электроплитой установлена кратность 60 м³/час.
4. Для кухни с газовым оборудованием увеличена кратность до 100 м³/час.
5. Для ванной комнаты, душевой, туалета кратность установлена 25 м³/час.

Чтобы рассчитать воздухообмен для определенной комнаты с учетом рекомендуемой кратности, используют формулу: L=N х V. Под значение N подставляют данные таблицы 9.1. Под значение V подставляют общий объем комнаты, вычисляемый умножением длины на ширину и высоту.

Проще расчеты делают по санитарным нормам. На одного постоянно пребывающего в доме человека отводят воздухообмен 60 м³/час. Для временно пребывающего в помещении гостя отводят воздухообмен 20 м³/час. Для расчета нужно перемножить количество людей на рекомендуемые значения обмена воздуха и суммировать результаты.

Допустим, в гостиной постоянно пребывают 2 жильца и посещают 3 гостя. Первым шагом рассчитываем значения для каждой категории людей: 2х60=120 и 3х20=60. Вторым шагом суммируем полученные результаты: 120+60=180. По нашим расчетам в гостиной за 1 час должно поменяться 180 м³ воздуха.

Объем воздухообмена зависит от параметров комплектующих узлов вентиляции. Проще обстоят дела с бесканальной системой. В инструкции к диффузору, клапану, настенному или канальному вентилятору отражена пропускная способность, производительность прибора. Согласно указанным производителем данным, подбирают модель под расчетные параметры воздухообмена.

Сложнее дела обстоят с канальной механической вентиляцией. Для получения рекомендуемого воздухообмена нужно рассчитать сечение воздуховодов. Прежде чем перейти к расчетам, рассмотрим важную информацию:

1. Стандартная скорость движения воздуха в основном вертикальном воздуховоде составляет 5 м/с.
2. Скорость движения воздуха в ответвлениях от вертикального воздуховода составляет 3 м/с.
3. У каналов прямоугольного сечения соотношение длины и ширины составляет 3:1.

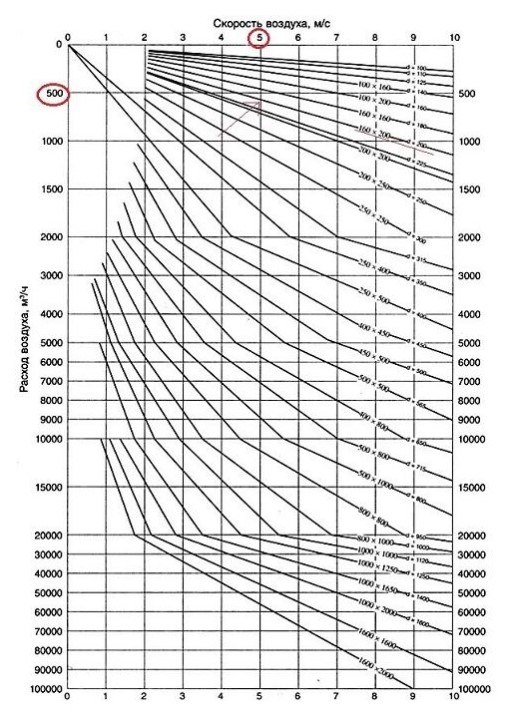

Для расчета сечения воздуховода используют таблицу с диаграммами.

В таблице слева выбирают расчетное значение воздухообмена. На верхней шкале выбирают скорость – 3 или 5 м/с. От выбранных значений двигаются по горизонтали и вертикали до места пересечения табличных линий.

От найденной точки еще двигаются вниз до пересечения с кривой диаграммы. Указанное число в месте пересекающихся линий обозначает сечение воздуховода: для круглой трубы – диаметр, для прямоугольного короба – площадь.

Выбор места для вентиляционных отверстий и вентиляторов

Место расположения вентиляционных отверстий продумывают с учетом выбранной схемы вентиляции. Воздух от приточного продуха должен проходить через всю комнату до отведения в вытяжку.

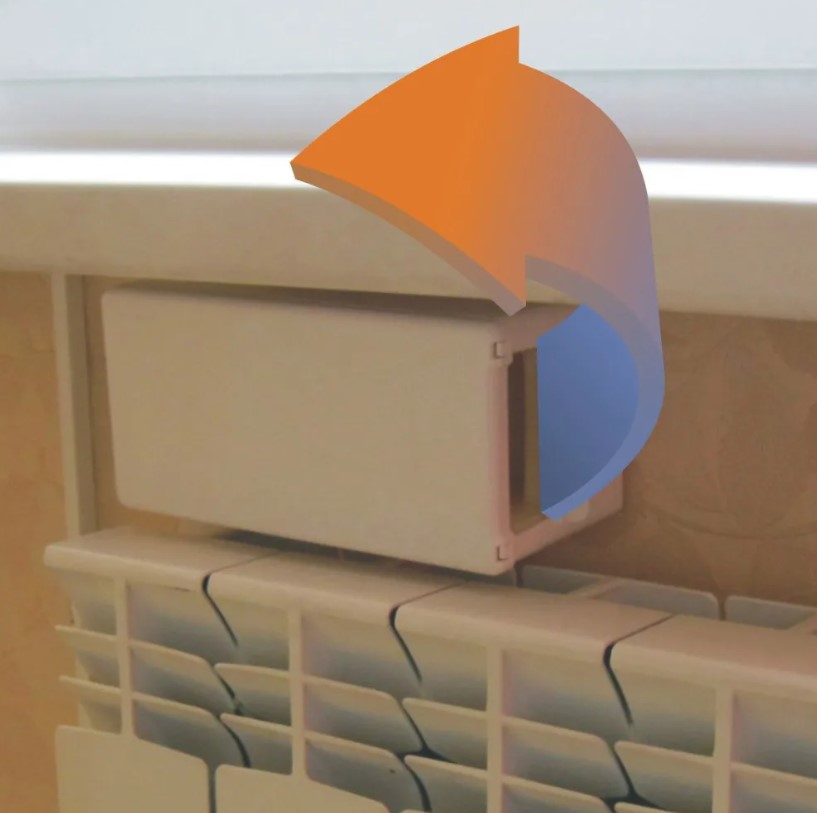

Естественный приток при входе в комнату должен подогреваться, чтобы снизить теплопотери. Отверстие под стеновой клапан желательно сделать под подоконником над радиатором отопления.

Оконный проветриватель врезают в раму окна. Независимо от выбранного типа приточного прибора, отверстие со стороны улицы надо сделать на стене здания с наветренной стороны.

Естественную и механическую вытяжку выводят в общедомовой канал или стояком на улицу. Место выхода относительно розы ветров выбирают с подветренной стороны, чтобы порывы ветра захватывали отводящийся из помещения отработанный воздух. Вытяжной продух всегда расположен под потолком.

Если комната отделена от общедомовой вентиляции, в помещении нужно сделать приток и вытяжку. Когда циркуляция воздуха планируется через все помещения, переточные продухи обустраивают в нижней части створок межкомнатных дверей или на перегородках.

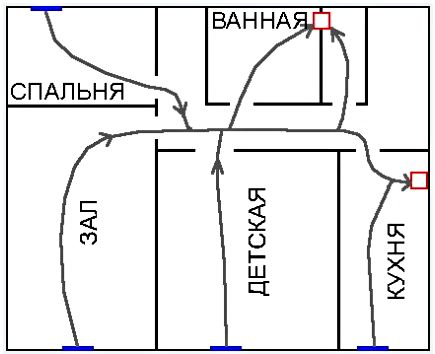

Притоки располагают в чистых комнатах: гостиная, спальни, прихожая, коридор. Вытяжки надо сделать в наиболее загрязненных помещениях: туалет, ванная или совмещенный санузел, кухня.

Когда в комнате решено сделать вентиляцию настенным рекуператором или бризером, отверстие для вывода воздуховода обустраивают на стене примерно по центру между потолком и полом.

Если вентилирование комнаты предусмотрено от общедомовой вентиляции с рекуператором, от блока или основных каналов надо сделать ответвление воздуховодами. Трубы прячут под финишной облицовкой, а на поверхность выходят вентиляционные отверстия, закрытые декоративной решеткой.

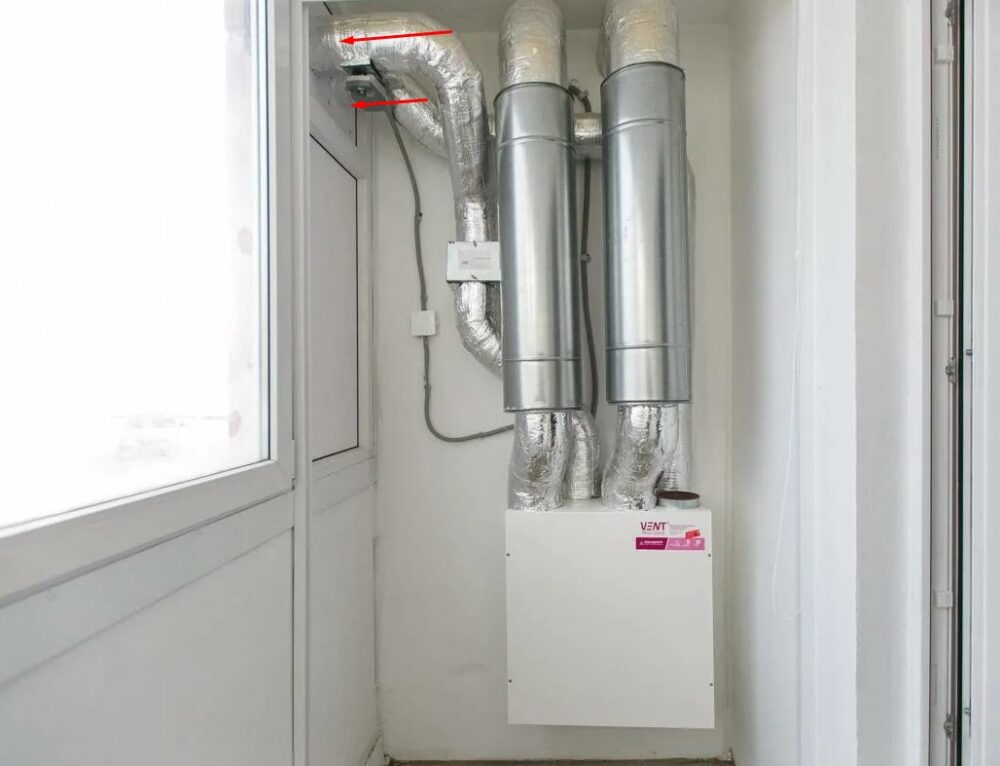

Для забора воздуха и отведения отработанных потоков от стационарного рекуператора гофрой выводят два канала на улицу через стену или конструктивные элементы чердака. Точка выхода определяется местом установки блока: чердак, под потолком или на полу в отведенном месте хозяйственной комнаты.

Материалы и инструменты для монтажа вентиляции

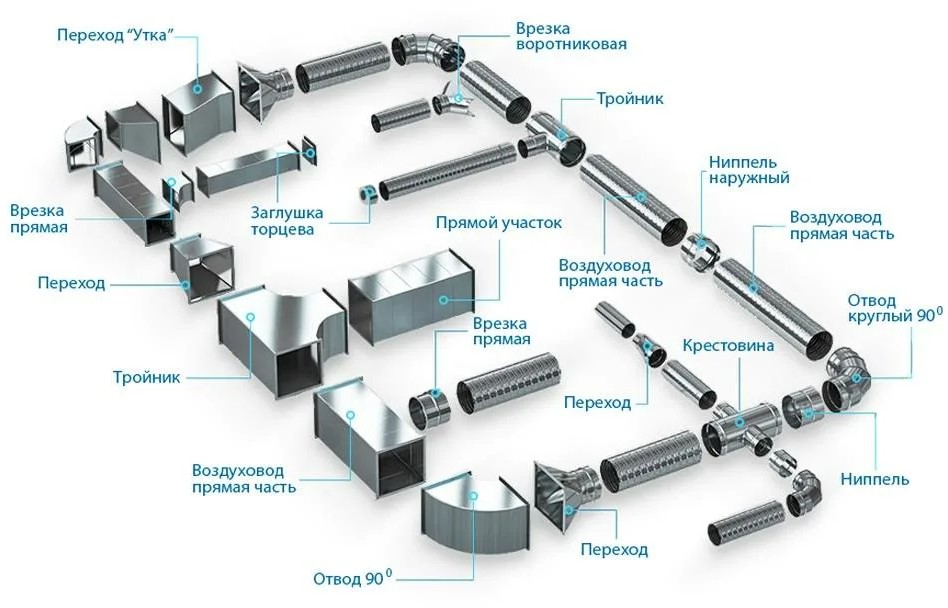

Перечень материалов определяется типом устанавливаемой вентиляции. Для канальной системы нужны воздуховоды, хомуты, фасонные соединительные элементы, гофрированные рукава.

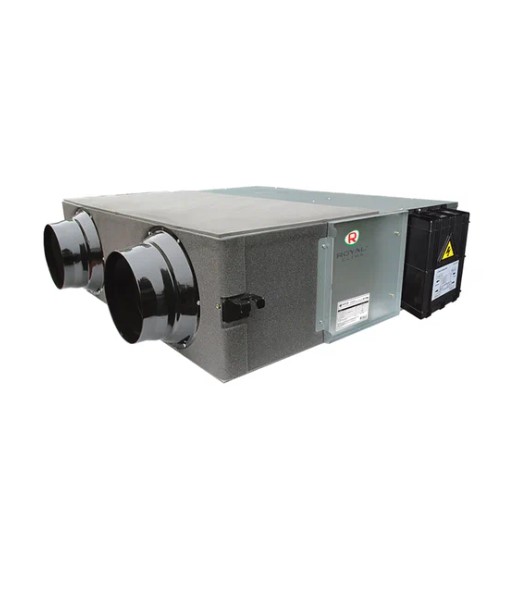

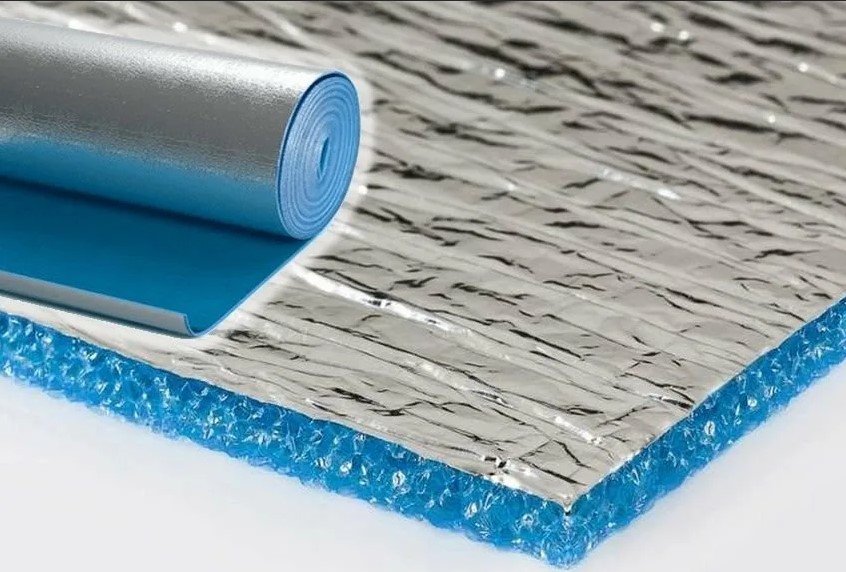

Из оборудования потребуется рекуператор с глушителем, канальные вентиляторы, электронный блок управления. Пенофол или другая изоляция понадобится для звукоизоляции всей линии и утепления каналов, проходящих через холодные участки здания.

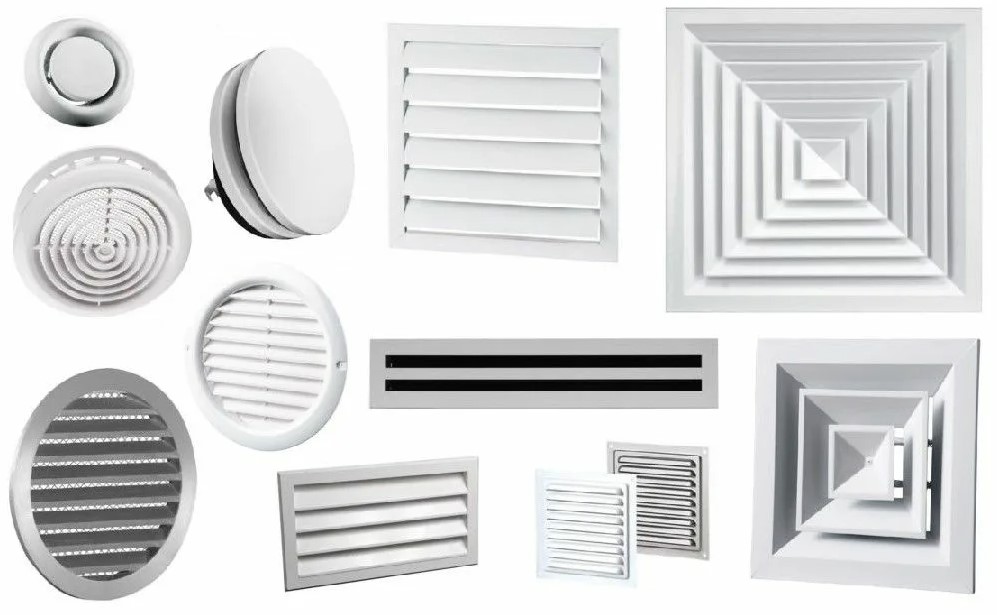

Для бесканальной вентиляции нужны приборы, устанавливаемые в вентиляционные отверстия. В естественном воздухообмене применяют решетки, оконные и стеновые клапаны, диффузоры, анемостаты.

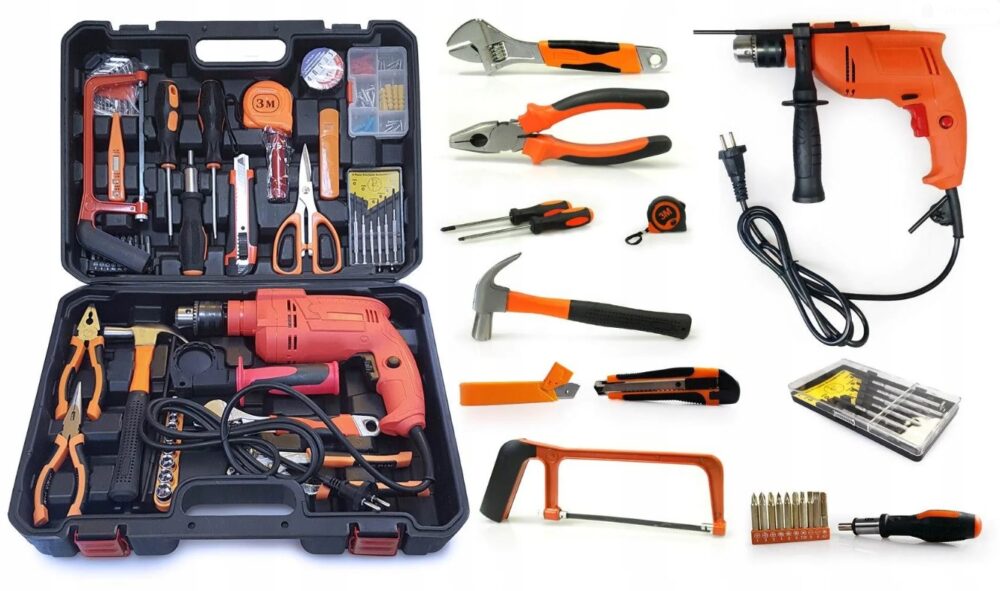

Стандартный набор инструментов для самостоятельного монтажа вентиляции:

1. Перфоратор с функцией сверления.
2. Болгарка, шуруповерт, электродрель.
3. Набор сверл по бетону и дереву, насадка коронка.
4. Молоток, длинное зубило, пассатижи.
5. Фигурная и обычная отвертка.
6. Уровень, рулетка, карандаш.

Стандартного набора инструмента достаточно для монтажа вентиляционных узлов в деревянном, газоблочном и другом доме, где стены возведены из поддающихся сверлению материалов.

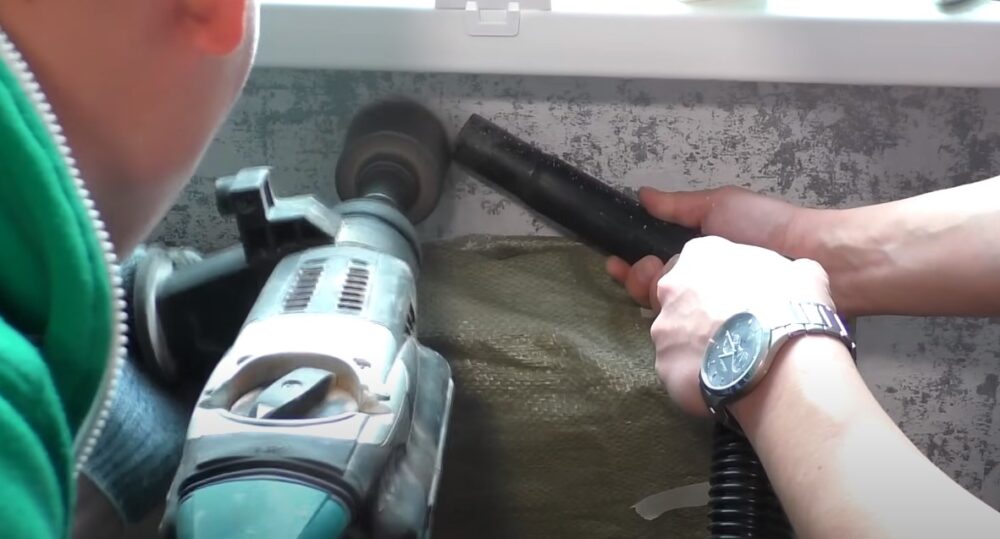

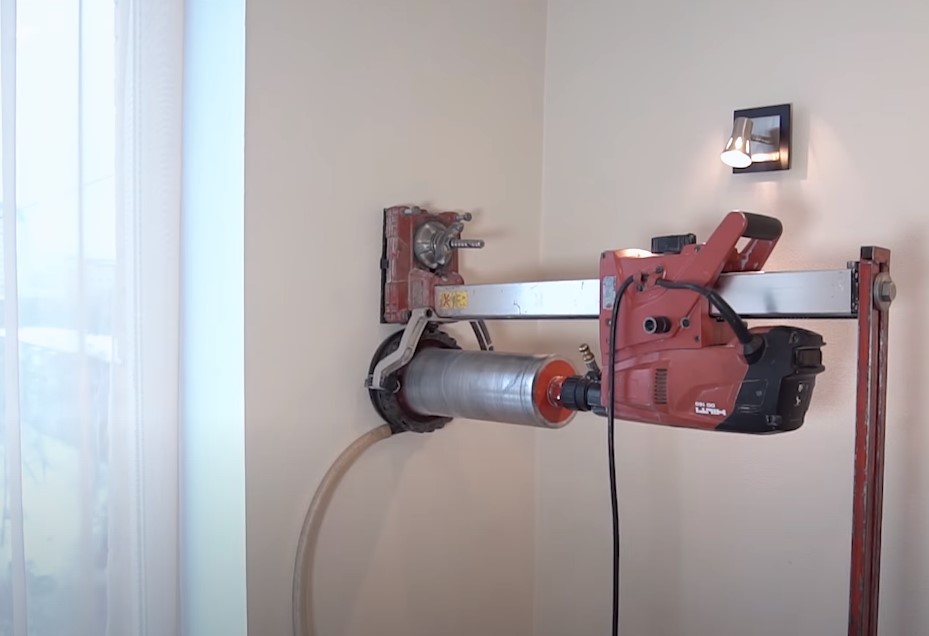

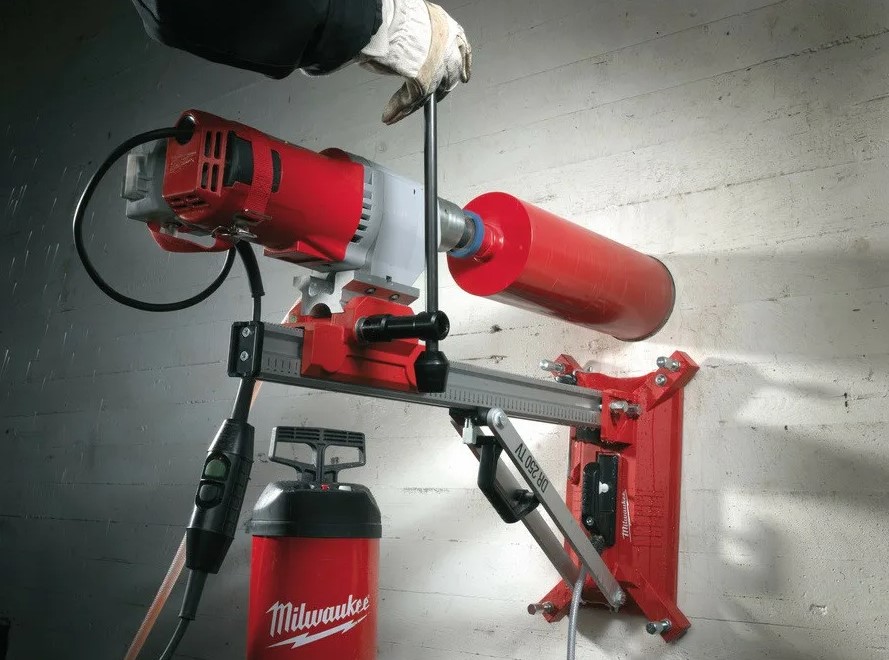

Сделать сквозное отверстие под воздуховод в железобетоне бытовым перфоратором трудно и не всегда возможно. Проблема решается наемкой специалистов, имеющих оборудование для алмазного бурения.

Инструкция создания перетока из соседней комнаты

Чтобы правильно сделать вентиляцию комнаты, необязательно разрабатывать сложный проект и монтировать канальную систему. Чаще проблема решается перенаправлением потока воздуха из соседнего помещения. К примеру, в гостиной или прихожей имеется приток в достаточном объеме.

Санузел оснащен вытяжкой, но из-за отсутствия поступления воздуха пары влаги не отводятся. Новый приток необязательно делать с улицы, а можно направить его из гостиной или прихожей по переточному отверстию в двери.

Чтобы сделать продух, в нижней части створки выпилите окно, установите декоративную решетку. Рекомендуемый размер – 30х25 см. Решетки выпускают разных форм, габаритов. Для красоты можете установить несколько маленьких элементов вместо одной крупной решетки. В общей сумме полезная площадь продуха должна составлять 30-40 см².

Рассмотрим пошагово врезку в дверь 3 решеток:

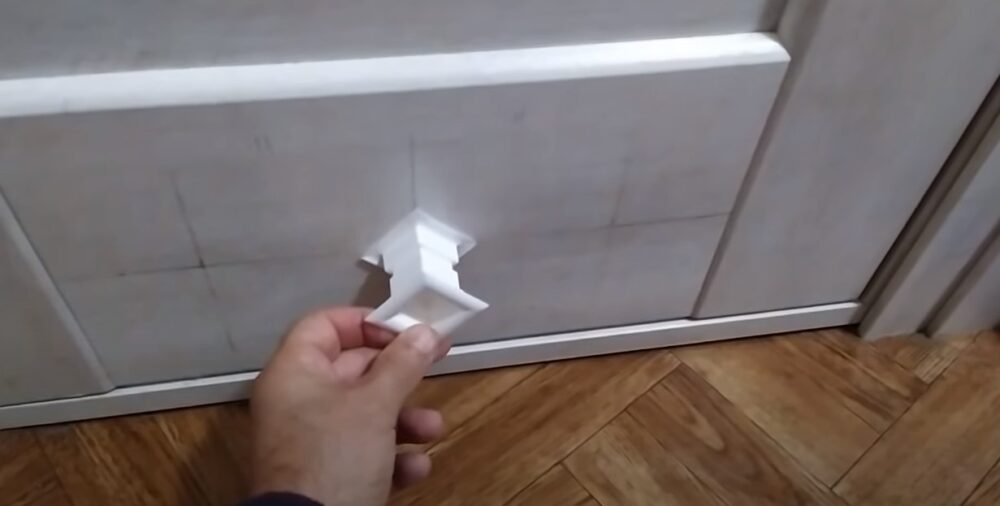

1. В нижней части двери нанесите разметку под врезку решеток. Используйте карандаш, линейку и уровень.

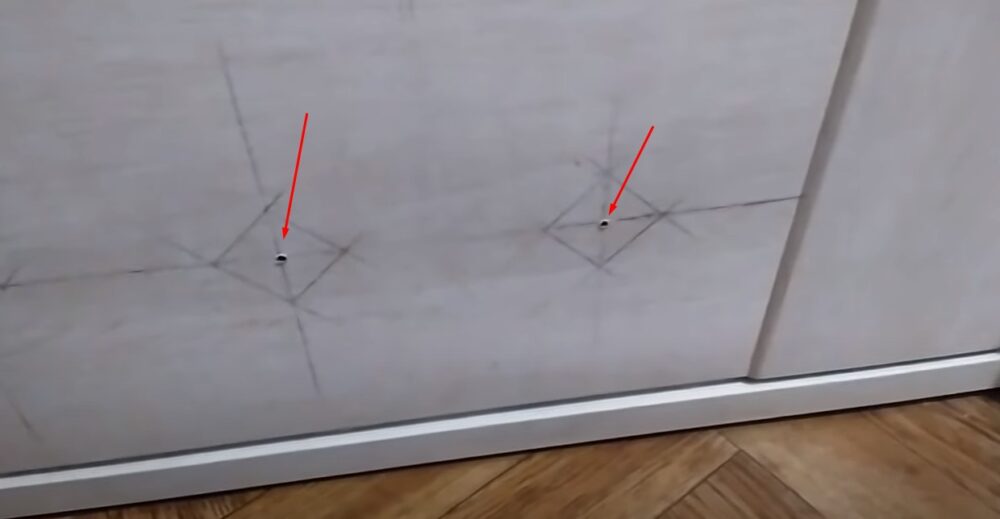

2. По центру нарисованных окошек просверлите сверлом на 10 мм отверстия. Используйте перфорацию для вставки пилочки электролобзика.

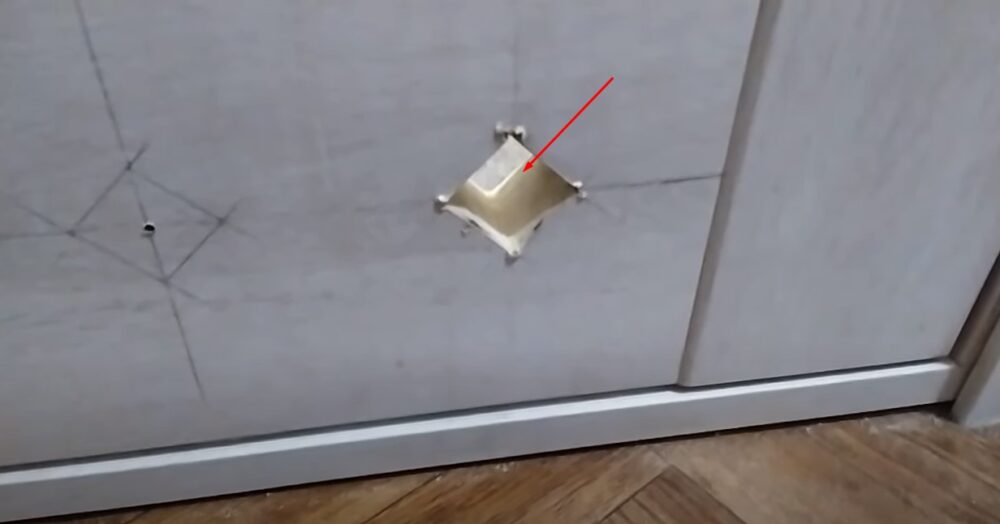

3. Начиная от центрального отверстия, по нарисованному контуру разметки выпилите электролобзиком окошки. Наждачной бумагой зашлифуйте кромку реза от заусениц.

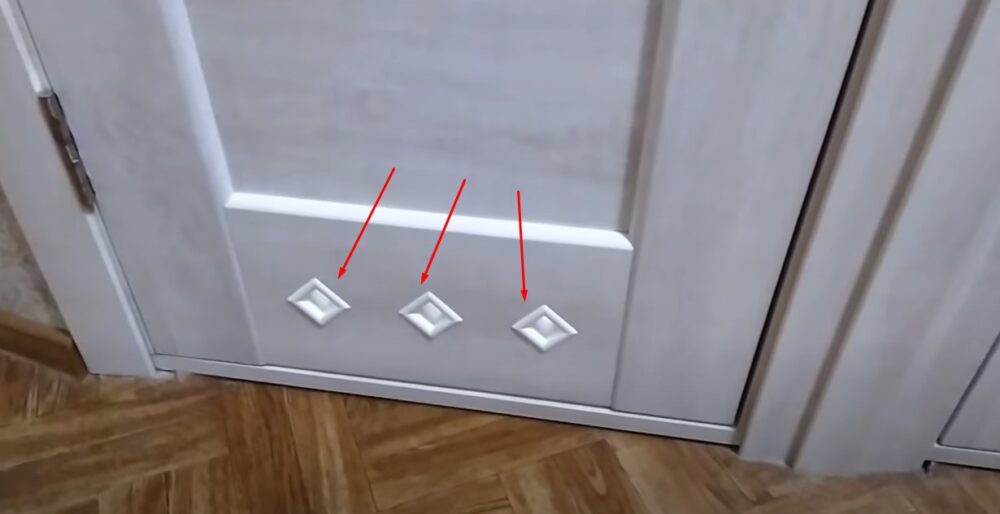

4. Вставьте решетки в выпиленные окошки. Элементы состоят из двух ответных частей, которые при соединении обычно защелкиваются фиксаторами.

Для проверки работы перетока закройте дверь, приложите к отверстиям бумажную салфетку. Лист воздушным потоком отклонится в сторону движения воздуха от притока к вытяжке.

Инструкция создания притока с улицы

Чтобы с улицы сделать приток в комнату, на стене просверлите сквозное отверстие. Диаметр определите расчетами. Обычно на комнату средних размеров хватает продуха сечением 80-150 мм.

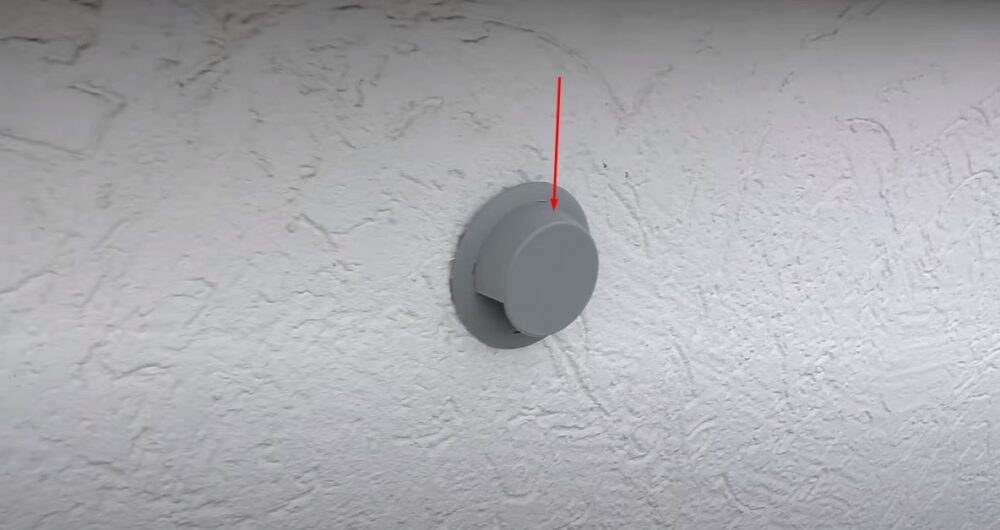

Отверстие можете закрыть диффузором, решеткой, стеновым клапаном или анемостатом. Наиболее практичный вариант для жилой комнаты – установка регулируемого притока под подоконником:

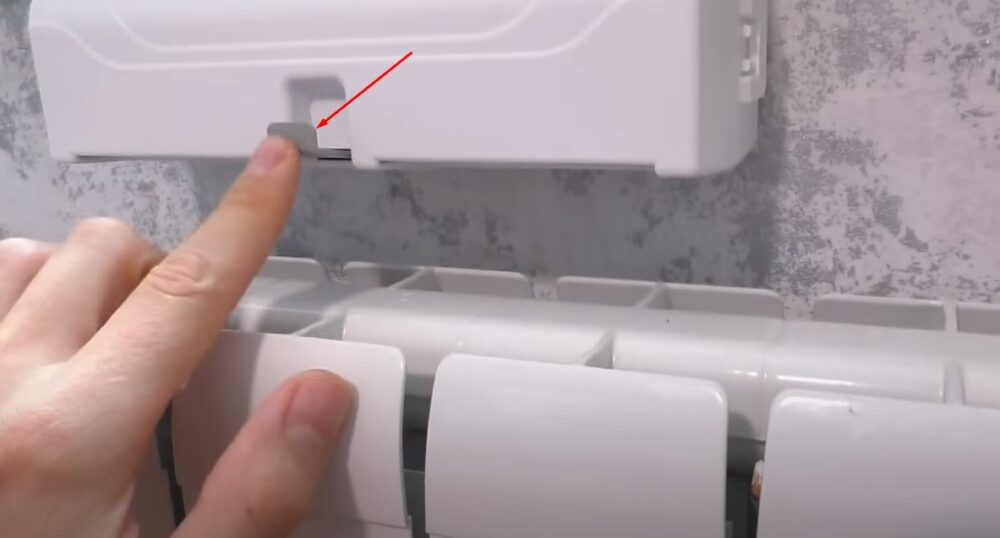

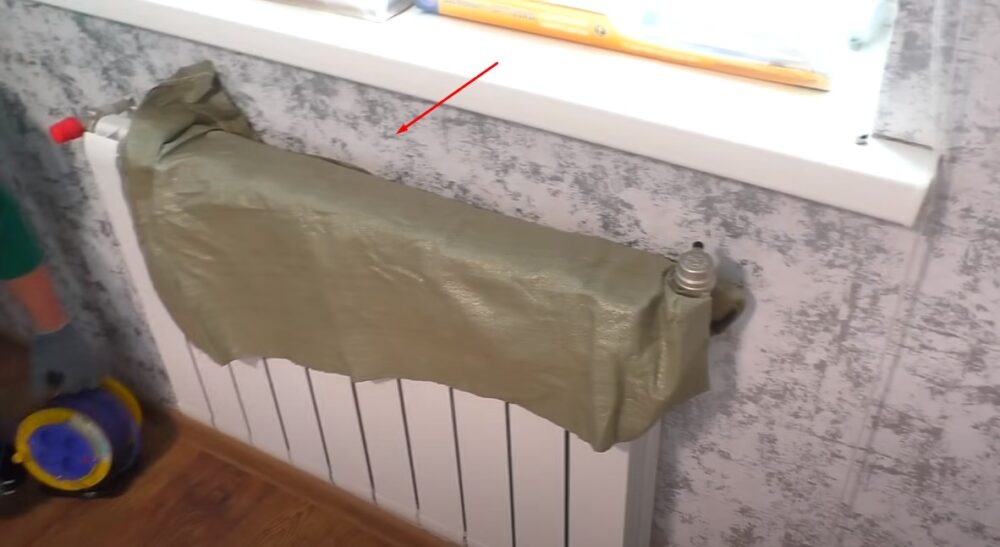

1. Место под клапан с механизмом управления заслонкой выберите на участке стены между верхним краем батареи отопления и подоконником. Поступающий с улицы приток зимой будет прогреваться, что снизит теплопотери дома.

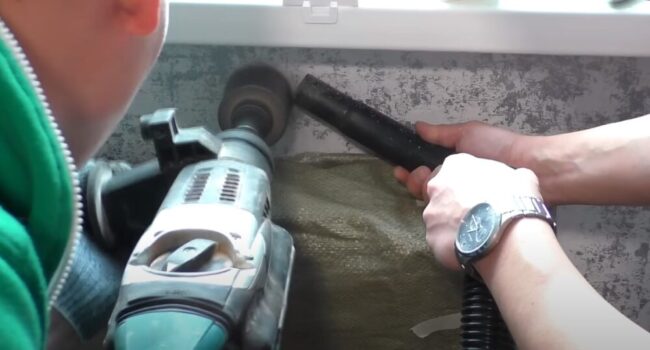

2. Просверлите в стене сквозное отверстие. Используйте коронку, диаметр которой соответствует сечению проходной гильзы клапана с утеплителем. К месту сверления поднесите шланг пылесоса для всасывания пыли.

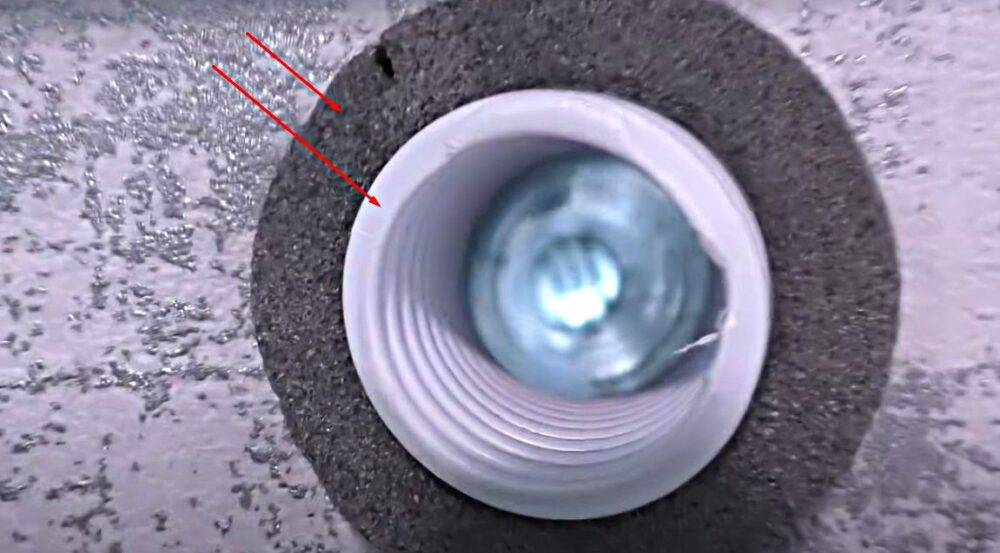

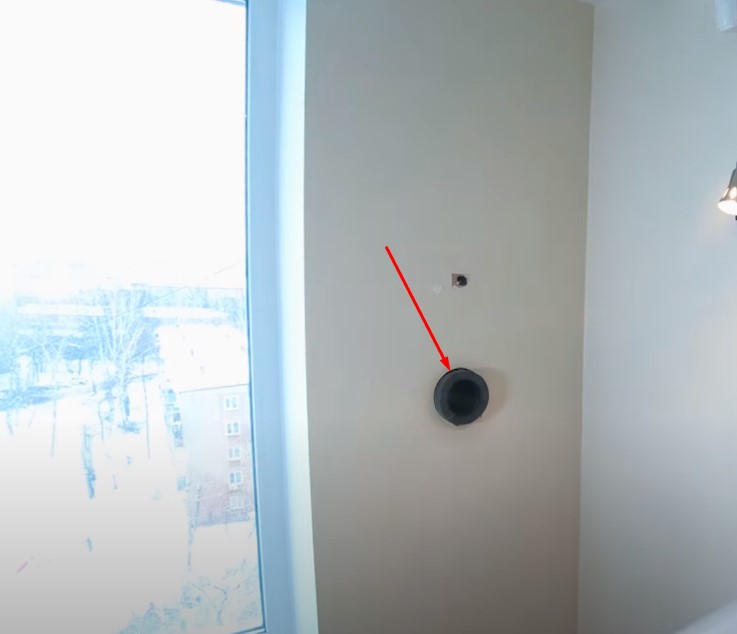

3. Внутрь готового отверстия вставьте трубный утеплитель. Отмерьте длину проходной пластиковой гильзы по толщине стены. Вставьте отрезанный кусок внутрь отверстия трубного утеплителя. Со стороны улицы или балконного пространства приточный продух закройте декоративным колпаком.

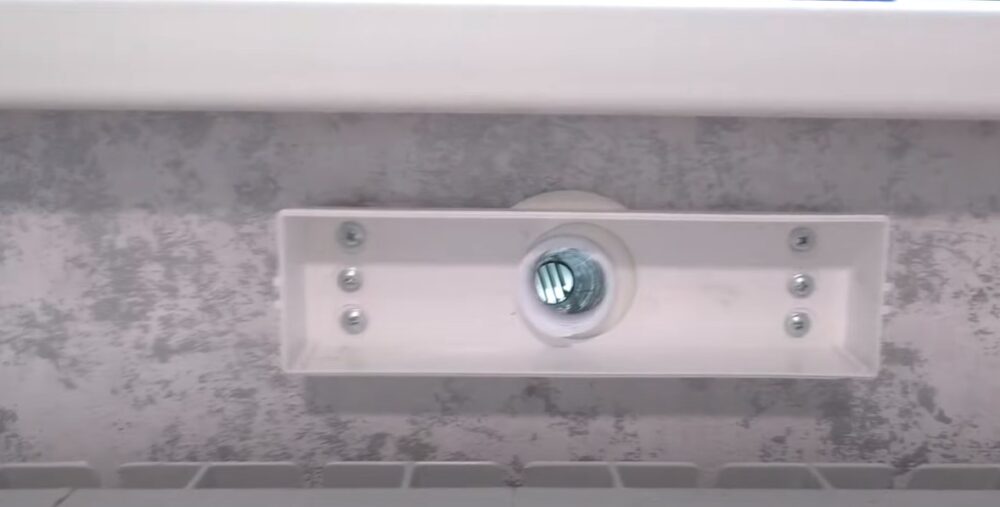

4. Со стороны помещения к стене в области продуха при помощи дюбелей и саморезов закрепите корпус клапана.

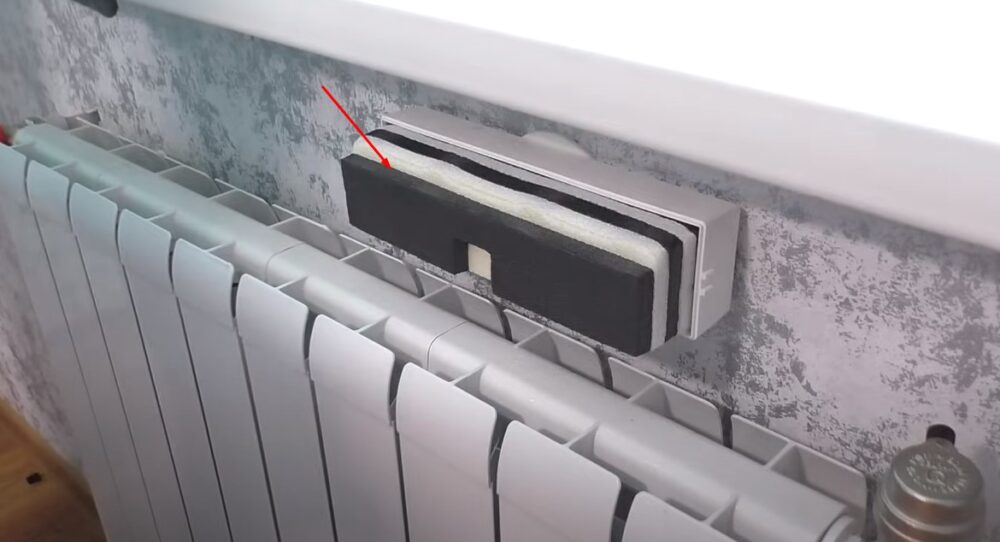

5. Установите в корпус фильтр, закройте крышкой. Проверьте поступление притока через клапан, отрегулируйте заслонкой объем воздуха.

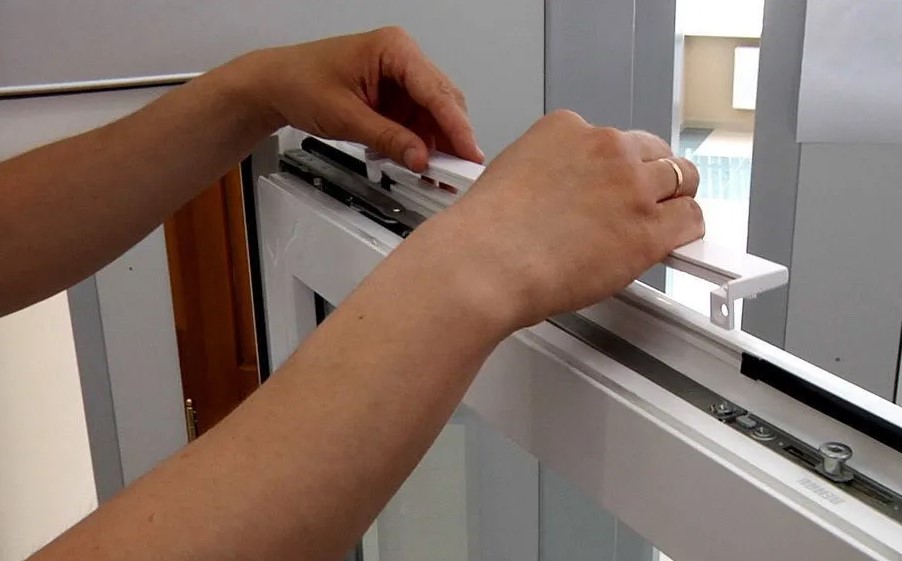

В комнате с окном приток можете сделать установкой оконного проветривателя. Накладной тип клапана закрепите саморезами на верхней стороне открывающейся створки. По длине проветривателя подрежьте и удалите родные уплотнители с оконной рамы. Установите в пазы идущие в комплекте резиновые жгуты меньшей толщины для создания вентиляционного зазора.

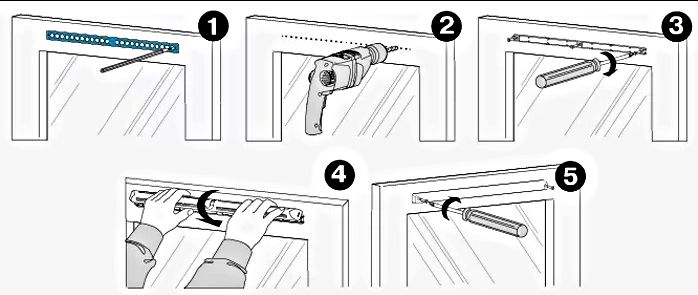

На глухое окно можете установить врезной проветриватель. На раме электродрелью просверлите сквозные отверстия. Со стороны помещения саморезами прикрутите планку с заслонкой и регулирующим механизмом. С улицы перфорацию рамы закройте ответной планкой с козырьком.

Инструкция установки внутреннего настенного рекуператора и бризера

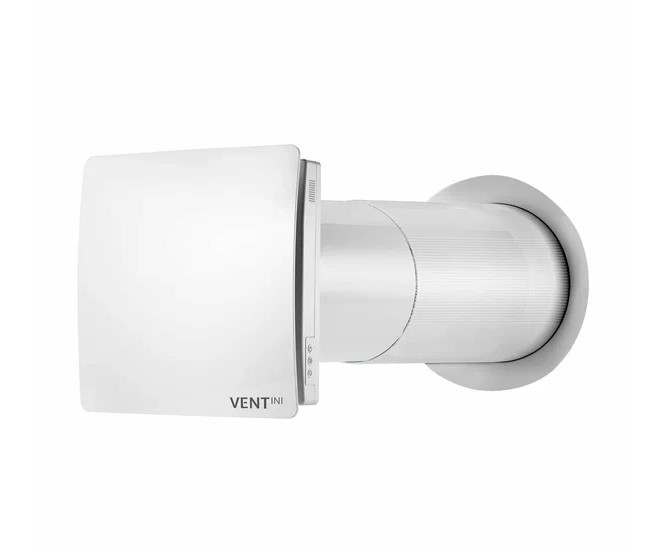

Для независимой вентиляции комнаты установите стеновой бризер или рекуператор. Приборы работаю на приток и вытяжку. В корпусе встроен вентилятор, фильтр, система подогрева притока. Производители стараются расширить функции приборов датчиками контроля влажности, температуры, автоматикой.

Независимо от модели, принцип установки бризера и компактного рекуператора аналогичен монтажу стенового клапана. Нужно сделать сквозное отверстие, вставить проходную гильзу с трубным утеплителем.

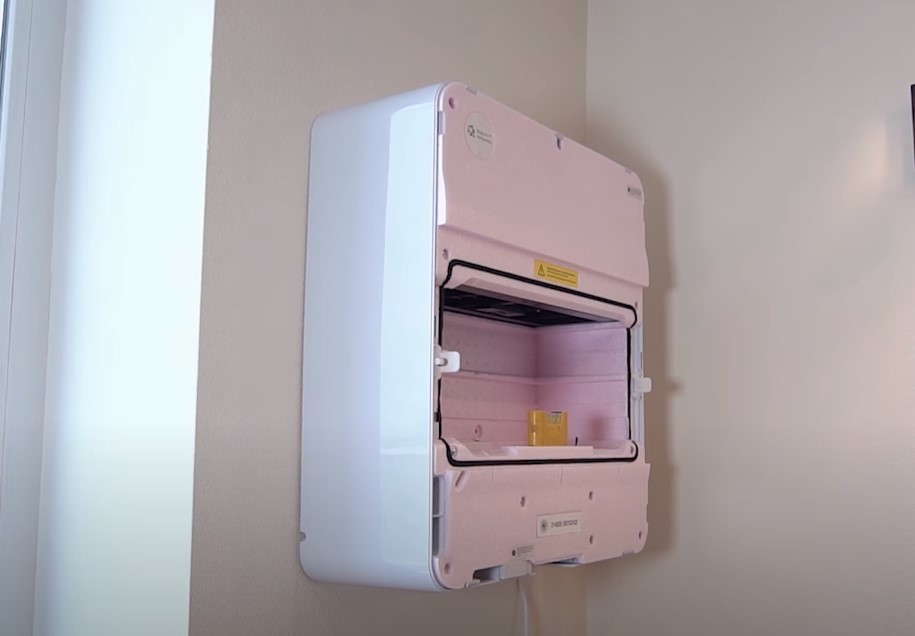

Со стороны помещения дюбелями и метизами закрепите на стену корпус бризера или рекуператора. С улицы продух закройте декоративным колпаком. К прибору подведите электричество, запустите в работу. Проверьте режимы, выставите комфортные настройки приточно-вытяжной вентиляции.

Вентиляция комнаты при помощи кондиционера

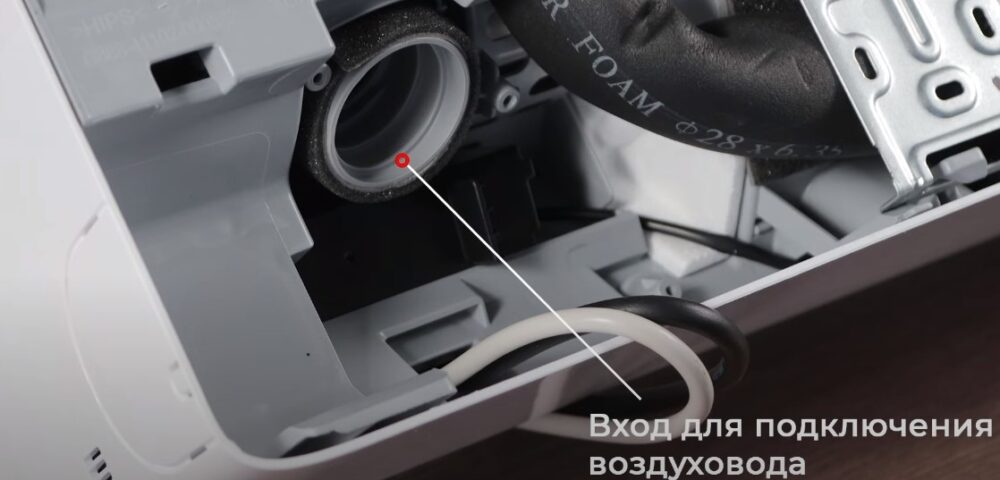

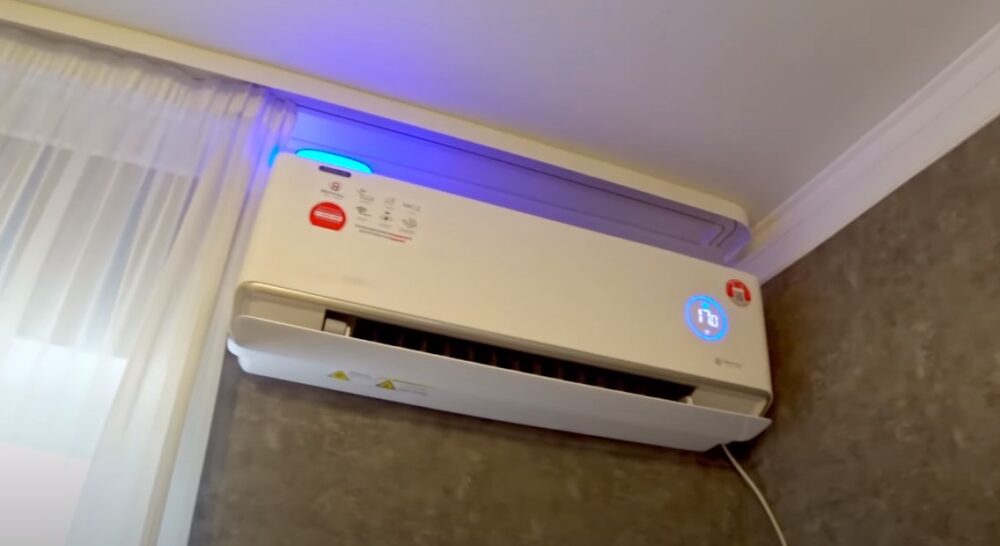

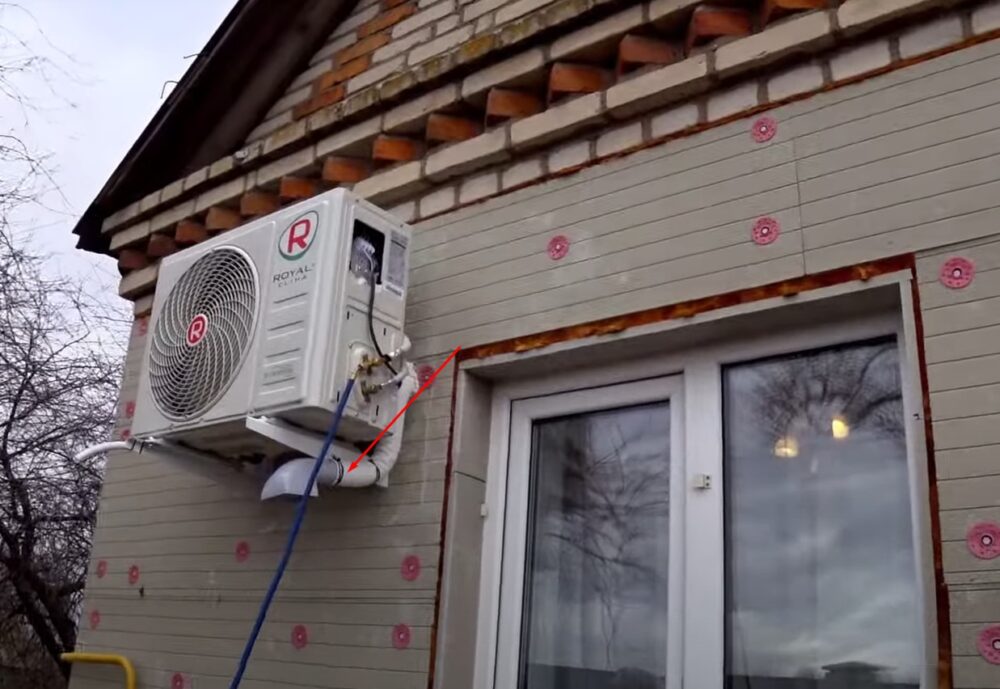

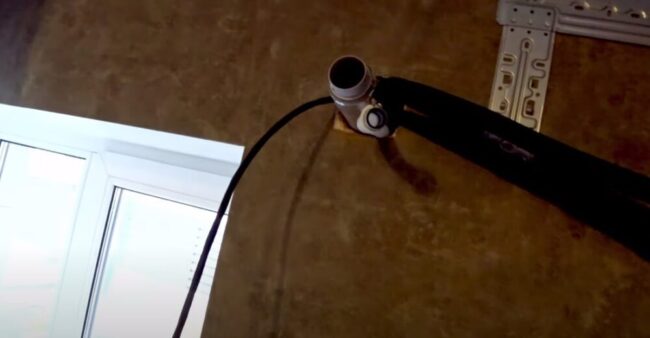

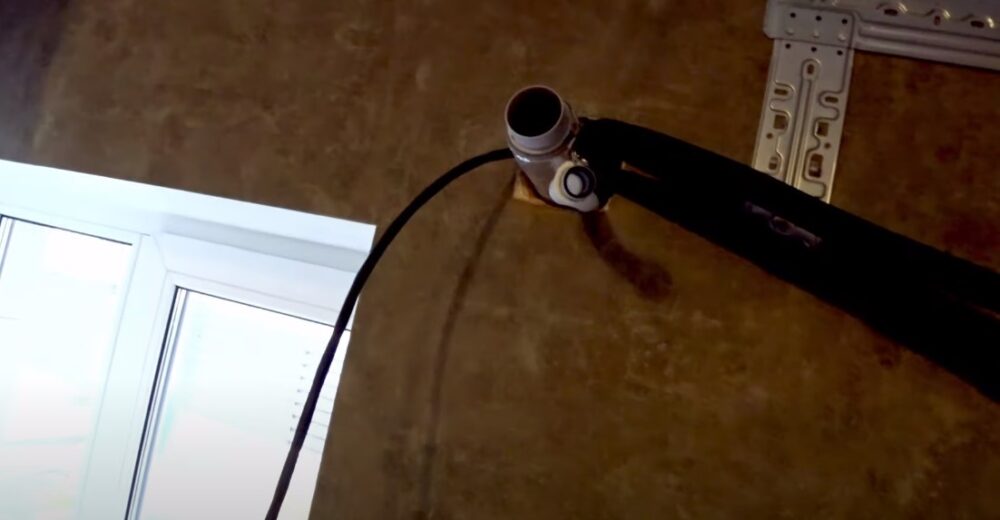

Для кондиционирования и вентиляции комнаты установите сплит-систему с функцией притока. От обычного кондиционера оборудование отличается устройством. Внутренний блок оснащен отсеком под фильтр притока и патрубком подведения воздуховода.

Самостоятельный монтаж кондиционера сложный при неимении опыта и инструментов. Лучший вариант – воспользоваться услугами специализирующейся компании. Внутренний блок мастера закрепят на стене при помощи шаблона и рамки. От модуля выведут наружу через сквозное отверстие коммуникации.

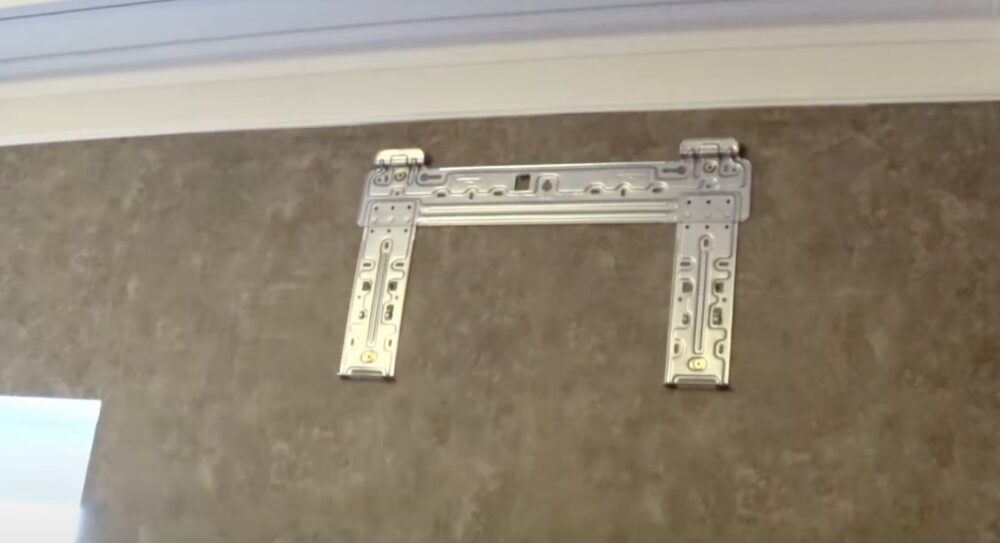

Со стороны улицы кронштейнами к фасаду мастера закрепят внешний блок, подключат коммуникации. Воздуховод поступления притока во внутренний блок закроют колпаком с решеткой.

У каждой модели кондиционера имеются нюансы монтажа, но общий принцип одинаков. Приточная вентиляция работает одновременно со сплит-системой. Воздух с улицы поступает по воздуховоду, расположенному под внешним блоком. Поток направляется во внутренний модуль. Пройдя сквозь фильтр, свежий приток попадает в комнату методом подмешивания к подающемуся из внутреннего блока воздуху.

Вентиляция комнаты от централизованной системы

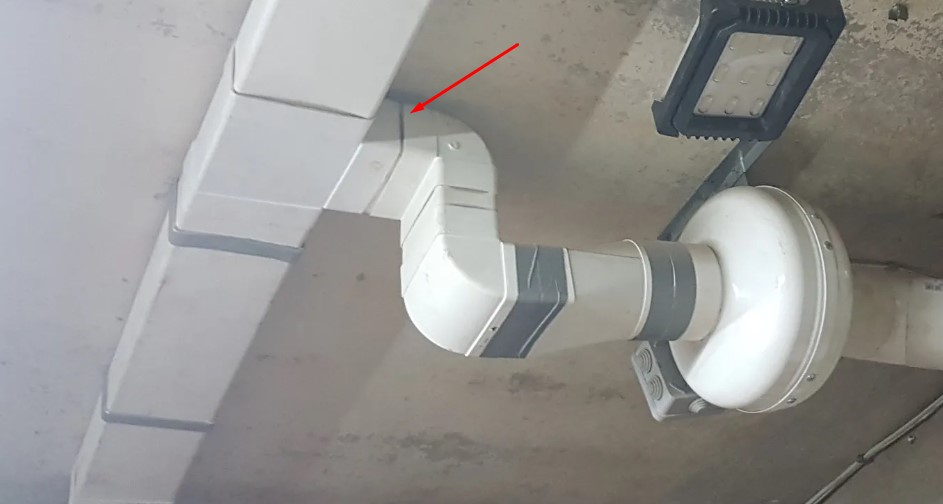

Когда в помещении исправно работает централизованная вентиляция, комнату проще подключить к единой системе. Приток оставьте через окна, стеновой клапан или сделайте переток с соседней комнаты.

Выберите удобный по исполнению и экономическим затратам вариант. Вытяжку проложите каналами под навесным потолком. Воздуховоды закрепите хомутами к межэтажному перекрытию.

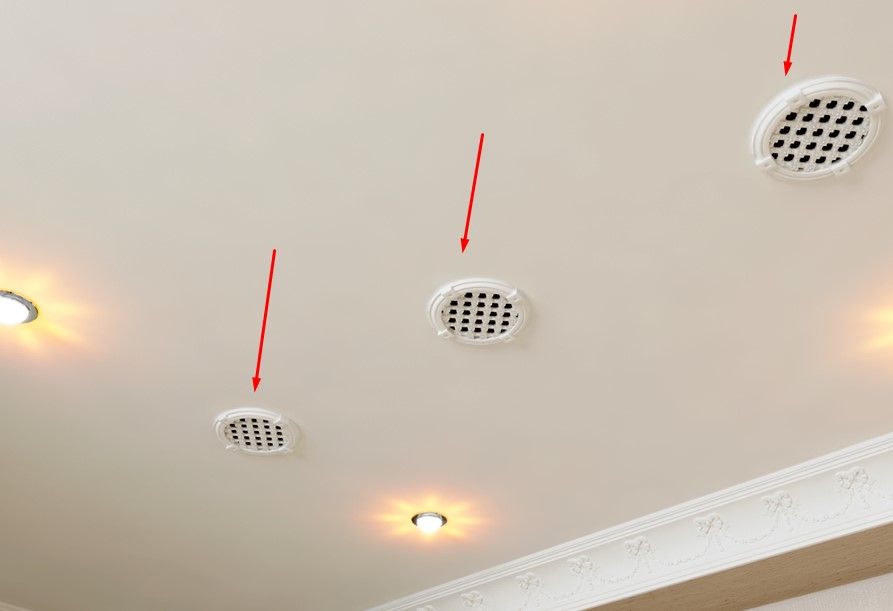

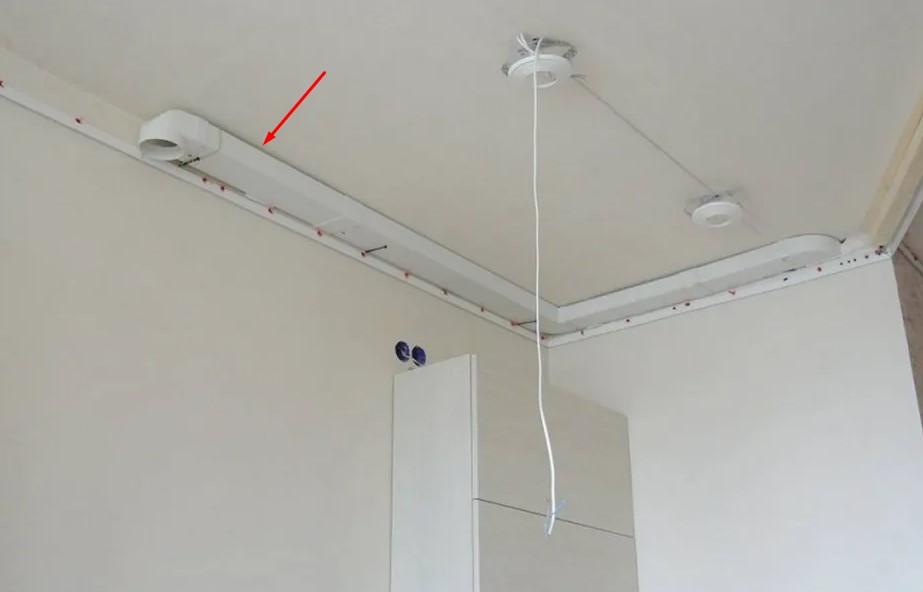

В местах обустройства вытяжных отверстий на воздуховоде установите тройники. Один конец канала в комнате закройте заглушкой или поставьте колено для обустройства крайнего продуха.

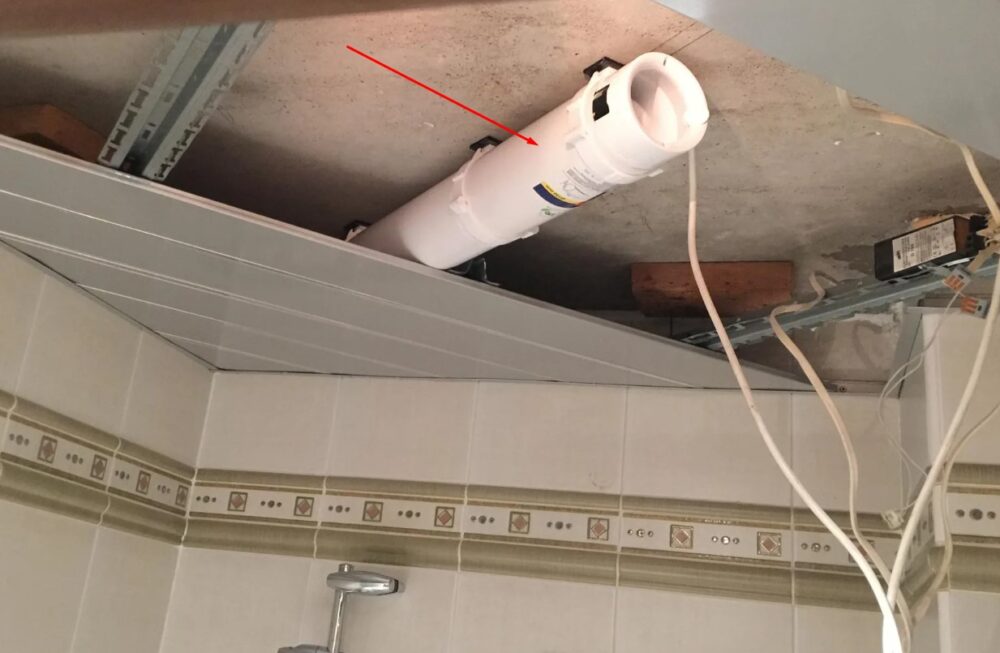

Другой край вытяжного воздуховода через отверстие в стене выведите к месту прохождения основной шахты централизованной вентиляции, подключитесь с использованием переходника.

Во время монтажа гипсокартона или натяжного потолка в области фасонных элементов сделайте отверстия вытяжки. Закройте продухи декоративными решетками, анемостатами или диффузорами.

Как улучшить работу вентиляции

Для работы вентиляции обеспечьте в комнату свободный приток воздуха и отведение через вытяжку. Не загромождайте продухи предметами мебели и декора. Если притока не хватает, периодически переводите форточки пластиковых окон в режим проветривания.

Слабую естественную вытяжку усильте установкой вентилятора. Для экономии электроэнергии в санузле установите датчик движения. Вентилятор принудительной вытяжки будет включаться в присутствии людей. На кухне установите датчик качества воздуха. Когда интенсивность загрязнения превысит заданную норму, вытяжка автоматически заработает.

Поддержание рабочего состояния вентиляции

Через воздуховоды, вентиляторы и другие узлы вентиляции вместе с воздухом проходят загрязнители. Пыль, жиры, мелкий мусор накапливается, образуя наросты и пробки. С каждым миллиметром сужения проходного отверстия уменьшается пропускная способность канала.

Двигателю тяжелее вращать лопасти вентилятора, обросшие жиром и грязью. Чтобы воздухообмен соответствовал нормативным требованиям, а оборудование дольше не выходило из строя, поддерживайте систему в рабочем состоянии.

В многоквартирных зданиях общедомовую вентиляцию обслуживает управляющая компания. Периодичность работ устанавливает ответственное лицо, но не реже 1 раз в год, что определено Постановлением Правительства №1885 от 24.10.2022. В собственном доме можете обслуживать самостоятельно инженерную сеть. Придерживайтесь рекомендуемых сроков:

• поверхностная уборка камер – раз в месяц;
• поверхностная уборка воздухозаборных шахт – каждые полгода;
• механическая чистка и дезинфекция воздуховодов – раз в год;

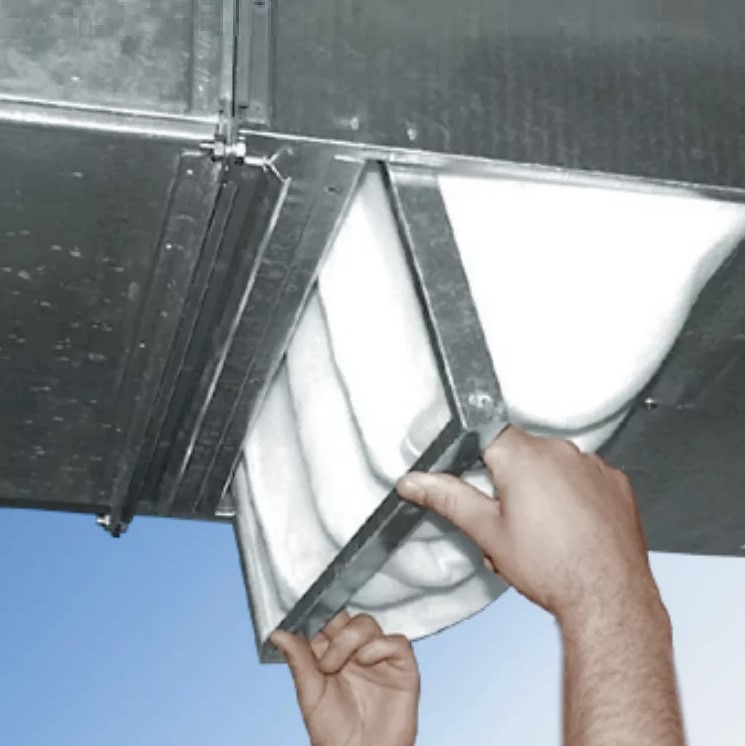

• чистка одноразового фильтра – раз в месяц или замена износившегося элемента;
• чистка циклонного фильтра – раз в год.

Поломки механических узлов устраняйте сразу по выявлению. Затягивание времени приведет к выходу из строя дополнительного оборудования, что повысит стоимость ремонта.

Предпринимайте предупредительные действия, направленные на предотвращение аварийных ситуаций. Если изменился звук работающего вентилятора, проверьте подшипники. Возможно, нужна новая смазка. Разболтанные подшипники замените.

Шум вентиляции увеличивается из-за вибраций воздуховодов. Найдите разболтавшийся участок, подтяните крепежи. Когда причиной гула стали накопления грязи в каналах и на лопастях вентилятора, займитесь чисткой.

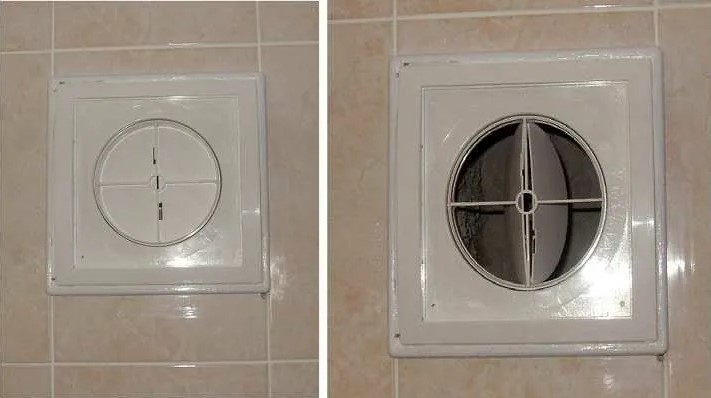

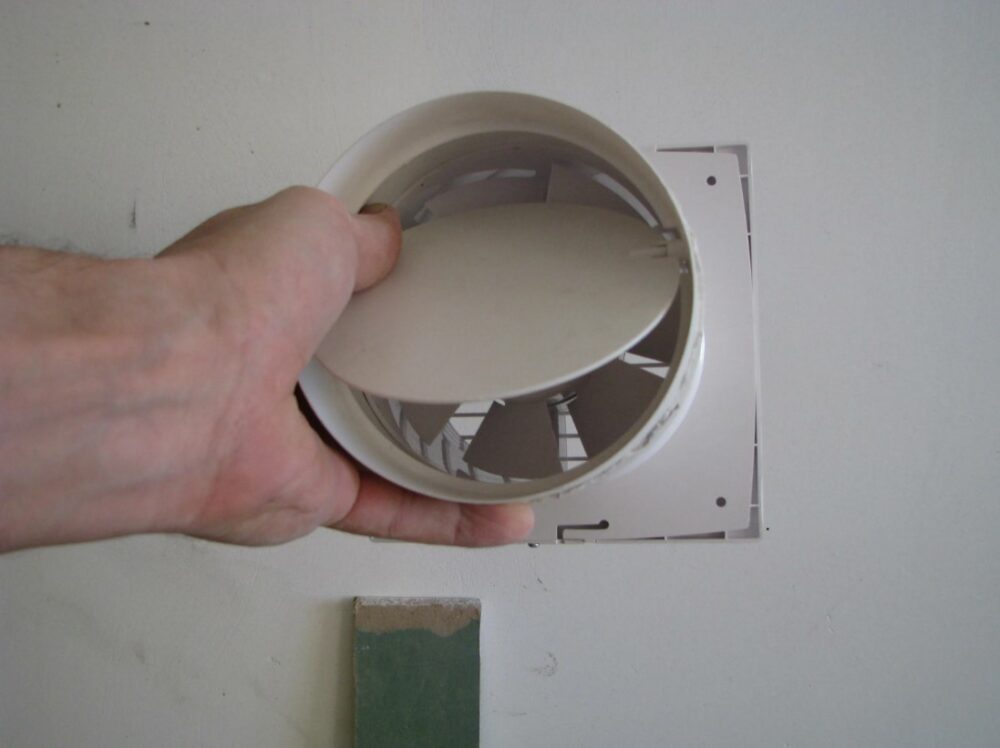

Проверяйте работу обратных клапанов. Заслонка должна создавать хлопок при включении и выключении вентилятора. Отсутствие звука свидетельствует о неисправности механизма.

Возможно, шток или сам лепесток заслонки заклинил в корпусе из-за грязи. Разберите механизм клапана, очистите от жировых наростов.

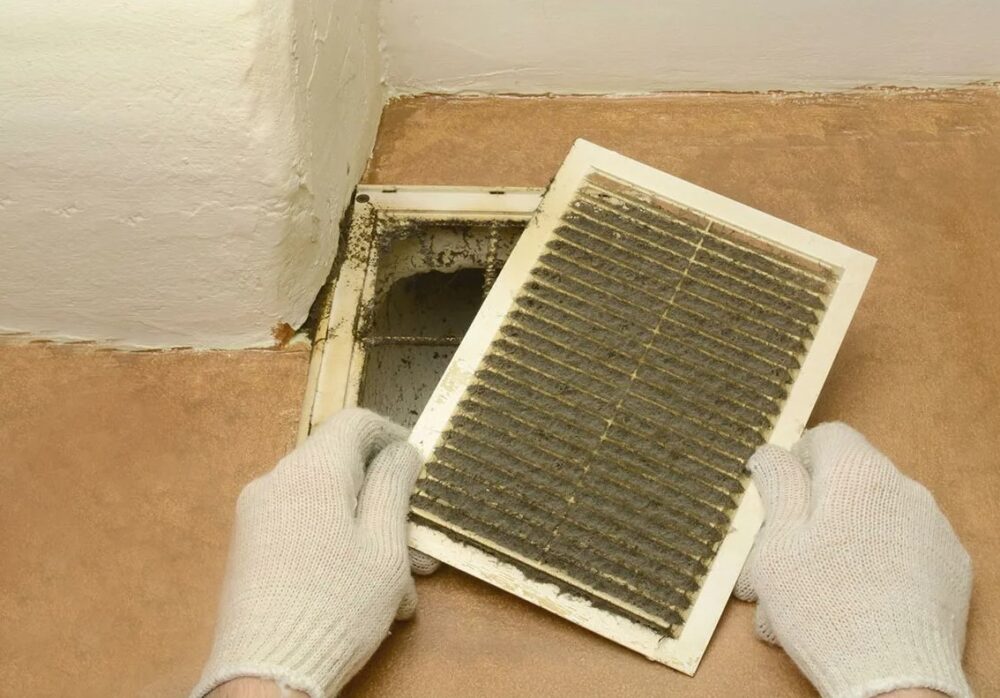

Вентиляционные решетки очищайте от паутины и грязи минимум раз в месяц. Интенсивность загрязнения видна невооруженным глазом. Если решетка еще чистая, периодичность чистки можете изменить.
