Назначение турбодефлектора для вентиляции: рейтинг, инструкция монтажа

Желаете знать, как работает турбодефлектор для вентиляции, отвечу кратко – вращающийся ротор создает разрежение в трубе, усиливает тягу. Процесс монтажа заключается в насаживании оголовка на окончание воздуховода, выведенного из здания на улицу.

Подробно, из чего состоит турбодефлектор для вентиляции, область применения, принцип действия и монтажа – узнаете из статьи. Ознакомитесь с рейтингом лучших моделей, найдете ответы на актуальные вопросы.

Область применения ротационной насадки

Колпак с турбиной служит для усиления и стабилизации тяги в вытяжном канале естественной вентиляции здания. Насадку устанавливают на окончание трубы, выведенной из здания на улицу.

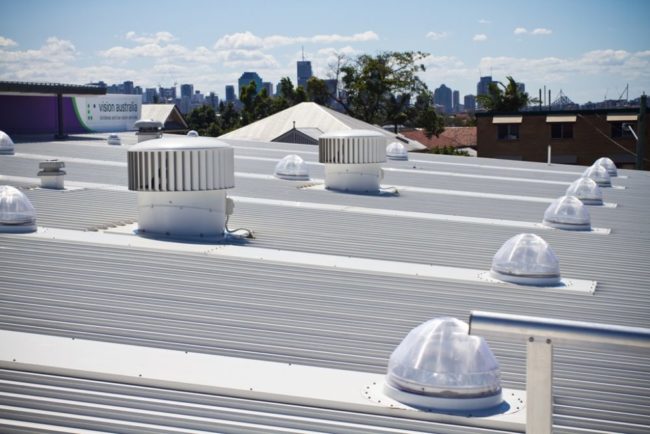

Фото Турбодефлекторы на крыше
Турбодефлекторы на крышеРотационный колпак ставят на крыше при обустройстве вентиляции подкровельного пространства и чердака.

На дымоход турбодефлектор не устанавливайте. Ставить зонты и вытяжные устройства запрещено на трубы газовых котлов, отводящих продукты горения.

При использовании печного отопления на твердом топливе, турбодефлектор станет проблемой. Ротор забьется сажей, прекратится тяга.

Однако для каминных и печных дымоходов выпускают роторные турбины из стали, выдерживающие температуру отводящих газов +250оС. Популярным производителем считается «Турбомакс».

Принцип действия турбины

Ротор турбодефлектора начинает вращаться от воздействия воздушных потоков скоростью больше 0,5 м/с. В канале вентиляции создается разрежение, улучшается тяга, повышается интенсивность отведения отработанного воздуха из помещения или подкровельного пространства.

Схема работы турбодефлектора

С увеличением скорости вращения растет КПД. Ротор вращается в одну сторону, независимо от направления ветра. Работа турбины предотвращает образование обратной тяги.

Конструкция, чертежи, разновидности

Чтобы иметь полное представление, как работает турбодефлектор, рассмотрим конструкцию и чертежи. Насадка состоит из двух узлов:

  1. Ротор выполнен из основания, оснащенного лопастями толщиной 0,45-1 мм. Количество деталей зависит от модели. Среднее число лопастей – 20 штук. Ось ротора оснащена подвижным узлом на подшипниках, закрепленным к неподвижной части насадки.
  2. Неподвижный узел – это основание для крепления на трубе вентиляции в форме кольца. Деталь имеет среднюю толщину стенок 0,7-0,9 мм. Для совмещения основания большого диаметра с трубой вентиляции меньшего сечения производитель комплектует изделие переходником – резиновой манжетой.

Диаметр неподвижного основания имеет диапазон 100-800 мм, подбирается под сечение вытяжной трубы. Высота ротора не меньше от 1,7 диаметра основания.

Фото Схема турбодефлектора

Турбодефлекторы продаются в отдельном исполнении и готовом решении с кровельным проходным элементом для установки на скат крыши под уклоном 15-30о.

Турбодефлекторы различаются материалом изготовления. Для металлических насадок используют алюминий, оцинкованную сталь, нержавейку. Декоративный слой наносят окрашиванием эмалью. Для пластиковых турбин используют стабилизированный АБС пластик, композитные материалы.

ТОП 10 лучших турбодефлекторов

Производители выпускают турбодефлекторы для вытяжной вентиляции из пластика и металла, что выступает определяющим фактором разновидности изделий. Для удобства выбора модели разделим рейтинг на 2 группы.

Сначала сделаем обзор 5 лучших металлических турбин, считающихся самыми долговечными и надежными в эксплуатации. Во второй группе рассмотрим 5 лучших пластиковых ротационных насадок, выигрывающих у конкурентов демократичной стоимостью.

5 лучших металлических турбин

По сравнению со статическими вентиляционными колпаками, у турбодефлекторов имеется вращающаяся головка. Чтобы продлить долголетие рабочих механизмов, лучшим материалом для изготовления подвижных узлов считается металл.

Дополнительно прочный корпус устойчив к температурным и механическим воздействиям, что снижает риск деформации деталей.

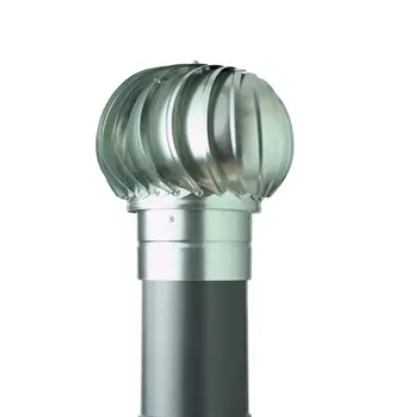

Турбина ЭРА 130 из нержавейки

Колпак предназначен для установки на трубу вентиляции диаметром 130 мм. Материалом изготовления использована глянцевая нержавеющая сталь. Активный шар приводят в движение потоки ветра. Вращающаяся головка усиливает тягу вытяжки вентиляции.

Фото ЭРА 130 из нержавейки

Плюсы и минусы:

  • Для вращения головки нет необходимости подключать электричество.
  • Роль движущей силы исполняют порывы ветра, независимо от направления. Шар вращается всегда в одну сторону, усиливая тягу.
  • Насадка рассчитана на трубу диаметром 130 мм. Сечение канала актуально для вентиляции частных домов.

  • С наступлением безветренной погоды турбина прекращает вращаться.
  • За нержавейку придется выложить приличную сумму.

На Яндекс Маркет стоимость турбины 4000 рублей, где включена скидка 29%.

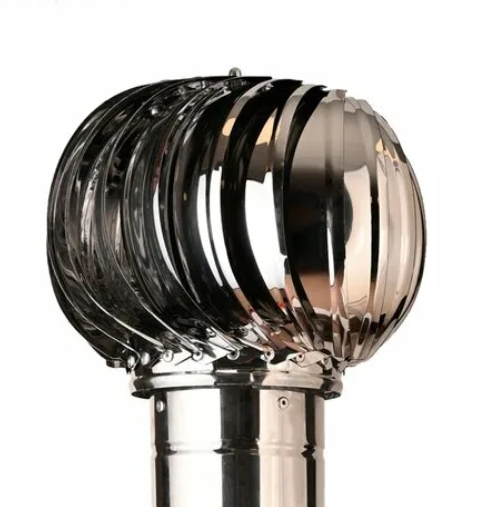

Турбина ERA Street line ТД-110 260 x 260

Насадка изготовлена из оцинкованного металлопроката, рассчитана на 15 лет эксплуатации. Дизайн выполнен серебристым однотонным цветом. Колпак предназначен для установки на вытяжную трубу вентиляции диаметром 110 мм. Вращающийся шар повышает силу тяги до 20%.

Фото ERA Street line ТД-110

Преимущества и недостатки:

  • Недорогая надежная турбина для вытяжки работает без электричества.
  • Если нет повреждений, после гарантированных 15 лет работы насадка продолжает функционировать.
  • Производитель оснастил вращающийся механизм надежными подшипниками.

  • Оцинкованное покрытие склонно к разрушению при воздействии химических веществ, попадающих в воздух. Участки с оголенным металлом начинают ржаветь.
  • Во время штиля турбина не работает.

На Яндекс Маркет ротационный колпак стоит 1965 рублей.

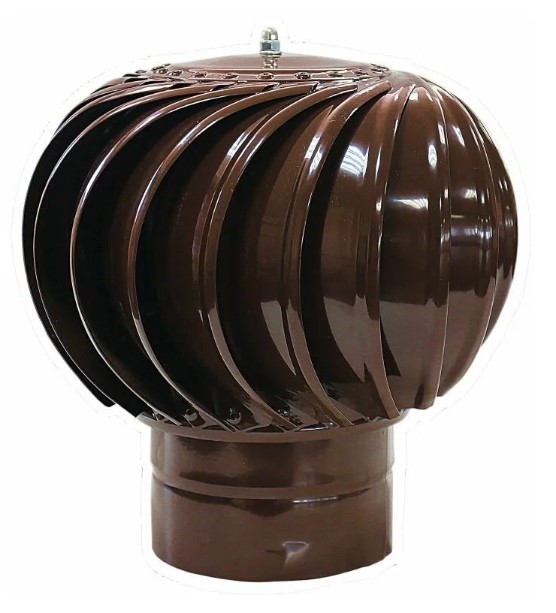

Турбина ТД-315 коричневая

Ротационный колпак выполнен из оцинкованной стали. Дополнительным защитным и декоративным слоем нанесена эмаль коричневого цвета, образующая глянцевое покрытие.

Насадка предназначена для установки на круглую трубу вентиляции диаметром 115 мм. Полимерная декоративная эмаль стойкая к выгоранию и шелушению.

Фото Турбина ТД-315 коричневая

Достоинства и недостатки:

  • Наличие 2 защитных слоев из цинка и эмали увеличивает срок службы турбодефлектора.
  • Ротационный шар увеличивает силу тяги в 2 раза.
  • Простота конструкции и небольшой вес 4 кг позволяет выполнять монтаж турбины своими руками.

  • Ограниченное использование из-за декоративного покрытия. В целях эстетики принято ставить коричневые турбодефлекторы на крышу аналогичного цвета.
  • Завышенная цена.

На Яндекс Маркет стоимость модели 2878 рублей.

Турбина TD100

Ротационный колпак увеличивает в 4 раза тягу. Область использования – вентиляция частных и многоквартирных домов, производственных зданий. Место установки – круглая вытяжная труба диаметром 100 мм.

Для изготовления деталей насадки использован металлопрокат с оцинкованным глянцевым покрытием. Производитель установил минимальный срок эксплуатации 15 лет, предоставил 1 год гарантии.

Фото Турбина TD100

Плюсы и минусы:

  • Ротационный колпак предотвращает опрокидывание тяги, задувание ветра внутрь канала вентиляции.
  • После истечения рекомендованных производителем 15 лет эксплуатации неповрежденный турботефлектор подлежит дальнейшему использованию.
  • Серебристый цвет корпуса сочетается со всеми видами разноцветных крыш зданий.

  • После выпадения дождя с химическими примесями оцинкованный слой разрушается. На голых участках металла появляется ржавчина.
  • Малый диаметр ограничивает использование насадки в мощной вентиляции больших зданий.

На Яндекс Маркет стоимость модели со скидкой 13% установлена продавцом 2562 рубля.

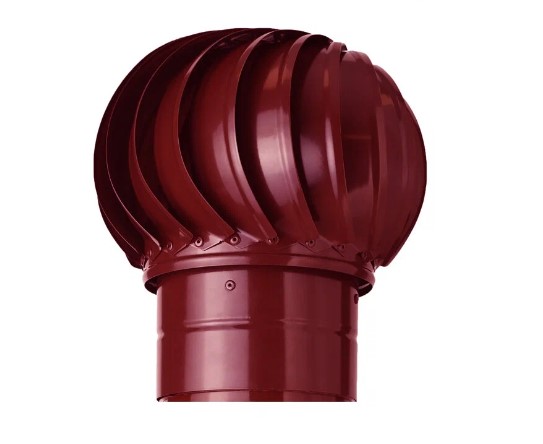

Турбина TD160 красное вино

Колпак с активной головкой предназначен для установки на вытяжную трубу вентиляции диаметром 160 мм. Корпус изготовлен из оцинкованной стали. Дополнительно нанесен декоративный слой полимерной эмали цвета красного вина. Производителем рекомендован срок эксплуатации 15 лет.

Фото Турбина TD160 красное вино

Преимущества и недостатки:

  • Вращающийся шар увеличивает тягу до 4 раз, не требует подключения электричества.
  • Наличие двух защитных слоев из цинка и эмали повышает защиту металла от коррозии.
  • Простой монтаж получится выполнить самостоятельно без привлечения наемных мастеров.

  • Наличие декоративного красного слоя ограничивает место использования. Модель сочетается с крышами зданий аналогичного цвета.
  • Завышена цена. За такую стоимость продаются турбины из нержавейки, сочетающиеся с крышами всех цветов.

На Яндекс Маркет со скидкой 13% цена модели 3387 рублей.

5 лучших пластиковых турбин

Пластиковые колпаки не склонны к коррозии, надежно работают в условиях постоянной высокой влажности. Уступают металлическим турбодефлекторам по прочности, сроку службы, стойкости к высоким температурам.

PBT-160
ND-160
ND-160 серебристый
РВТ D355
Утепленный выход Viotto

Рекомендуемая область использования – вытяжная вентиляция. На каналы, где идет отведение газо-воздушной смеси высокой температуры, пластиковые колпаки не ставят.

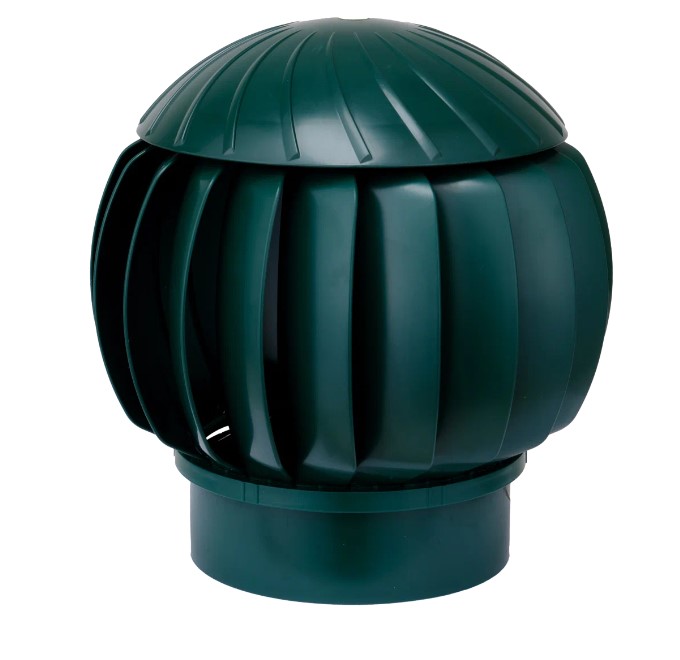

Ротационный колпак PBT-160

Предназначен турбодефлектор для установки на вытяжную вентиляцию жилого, общественного и хозяйственного помещения, бани, птичника, коровника. Материалом изготовления использован стабилизированный к УФ лучам АБС пластик зеленого цвета.

Колпак рассчитан на трубу диаметром 160 мм. Допускается использование переходников для установки на вытяжной канал сечением 100-200 мм. Производитель установил рекомендуемый срок эксплуатации 10 лет.

Фото Ротационный колпак PBT-160

Плюсы и минусы:

  • Беззвучное вращение пластикового шара.
  • Расширенная область использования на вентиляциях, где нет высоких температур.
  • Шар идеально сбалансирован, не создает вибраций по стояку вытяжки.

  • Цвет ротационного дефлектора совместим с зеленой крышей, что ограничивает область использования.
  • Цена выше аналога из нержавейки.

На Яндекс Маркет цена модели 4290 рублей, учитывая скидку 17%.

Нанодефлектор ND-160 с переходником 100/125

Колпак коричневого цвета предназначен для установки на вытяжную трубу вентиляции диаметром 100-200 мм. Модель изготовлена из стабилизированного АБС пластика, комплектуется резиновой монтажной манжетой.

С использованием переходника допускается установка на трубу сечением 100/125 мм. Сохраняет эксплуатационные свойства на морозе и жаре. Рекомендуемый срок эксплуатации 10 лет.

Фото Нанодефлектор ND160 с переходником

Преимущества и недостатки:

  • Комплектация монтажным переходником.
  • Идеальная балансировка шара.
  • Оснащение уровнем для удобства монтажа.

  • Коричневый колпак сочетается с кровлей соответствующего цвета, что ограничивает применение.
  • Высокая стоимость.

Цена модели на Яндекс Маркет 4990 рублей со скидкой 13%.

Нанодефлектор ND-160, серебристый

Ротационный колпак изготовлен из стабилизированного к УФ лучам АБС пластика серебристого цвета. Монтаж предусмотрен на вытяжную трубу вентиляции диаметром 160 мм.

Допускается установка на каналы сечением 100-200 мм через переходник, который нужно покупать отдельно. Рекомендуемый срок эксплуатации 10 лет.

Фото Нанодефлектор ND160

Достоинства и недостатки:

  • Серебристый пластиковый турбодефлектор сочетается со всеми видами крыш, что расширяет область использования.
  • Идеально сбалансированный шар во время вращения не создает вибраций и грохота.
  • Производитель предусмотрел уровень для удобства монтажа.

  • Не предусмотрена комплектация переходником.
  • Высокая стоимость.

Цена модели на Яндекс Маркет 4590 рублей со скидкой 13%.

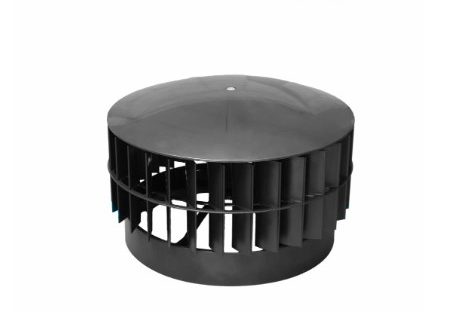

Нанодефлектор РВТ D355

Не имеющий аналогов турбодефлектор изготовлен из композитного материала. Стеклонаполненный полиамид устойчив к УФ лучам и агрессивной окружающей среде. Производитель гарантирует срок эксплуатации 20 лет. Верхний колпак выполнен неподвижной деталью.

Вращающийся элемент турбины оснащен надежным узлом, где установлены японские (NSK) или шведские (SKF) подшипники. Размер посадочного места – 355 мм.

Фото Нанодефлектор РВТ D355

Плюсы и минусы:

  • Бесшумная работа, высокая производительность, наличие уровня на корпусе.
  • Современный дизайн в черном цвете. Модель сочетается со всеми видами крыш.
  • Длительный срок эксплуатации.

  • Из-за большого диаметра посадочного места модель не подходит для маленького частного дома.
  • Высокая стоимость.

На Яндекс Маркет цена модели 7900 рублей без скидок.

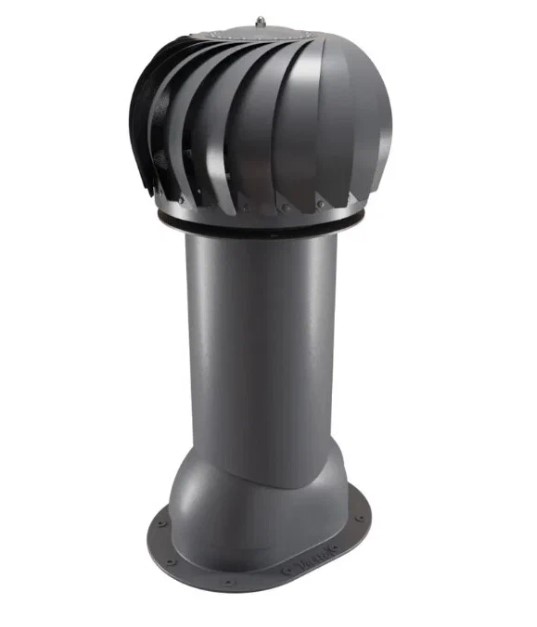

Утепленный выход 150/125 мм для мягкой и фальцевой кровли

Турбодефлектор компании Viotto – это готовое решение для обустройства вентиляции на мягкой и фальцевой кровле. Трубу дополнительно не нужно утеплять, так как изоляция предусмотрена производителем.

Естественный воздухообмен в вентиляции с установкой дефлектора Viotto повышается до 30%. Монтаж предусмотрен на трубу 125/150 мм. Рекомендуемый диапазон рабочих температур от –45 до +80оС.

Фото Утепленный выход Viotto

Преимущества и недостатки:

  • Полная комплектация крепежами и проходным элементом для быстрого монтажа.
  • Наличие изоляции предотвращает образование конденсата в трубе.
  • Серый цвет сочетается со всеми расцветками крыш.

  • Подходит только для мягкой и фальцевой кровли.
  • Высокая стоимость.

Цена на Яндекс Маркет со скидкой 9% установлена продавцом 8600 рублей.

Рекомендации по выбору турбины

Устройство и работа турбодефлектора любого производителя одинакова, но отличительной характеристикой служит производительность. Параметр зависит от диаметра основания насадки. Выбирайте турбину для вентиляции с учетом следующих рекомендаций:

  • На вентиляцию жилой комнаты, подвала, гаража, другого небольшого хозяйственного помещения подойдет турбина с сечением основания насадки 110-160 мм.
  • Для вентиляции помещения площадью до 40 м2, где постоянно пребывает 4 человека, нужен турбодефлектор диаметром от 200 мм.
  • В складах, фермах, многоквартирных домах для стояка общей вентиляции необходим ротационный колпак с сечением основания 400-680 мм.

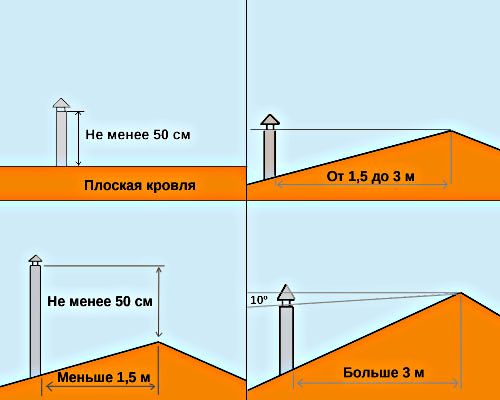

Фото Высота вентиляционного канала с дефлектором на крыше

Если предполагаете большой турбодефлектор установить через переходник на трубу меньшего диаметра, производительность снизится. Стенки переходного элемента будут скрывать часть проходного отверстия.

Нет смысла переплачивать за насадку больших размеров. Подбирайте модель под диаметр трубы вентиляции.

Покупая готовое решение с трубой и проходным элементом, убедитесь, что установленный на крышу выход вентиляции возвышается до рекомендуемого уровня.

Спрятанный за скатом крыши низко установленный турбодефлектор не попадет в воздушные потоки, что снизит эффективность вытяжной вентиляции. По цвету и материалу изготовления выбирайте турбину, руководствуясь личными предпочтениями и эксплуатационными условиями.

Самостоятельная установка турбодефлектора

По времени монтаж турбодефлектора займет 20-40 минут с учетом того, что труба вытяжной вентиляции установлена. Для работы не нужно подготавливать инструменты и материалы. Основную часть времени и сил потратите на действия, связанные с обеспечением доступа к вершине вытяжной трубы.

Установка дефлектора на трубу погреба. Турбодефлектор от сырости для естественной вентиляции. Отзыв.

Пошаговая инструкция:

  1. Распакуйте турбодефлектор из заводской упаковки. Проверьте наличие комплектации, свободное вращение турбины. Если на вытяжной трубе стоит колпак в виде грибка или другой формы, снимите для освобождения места под ротационную насадку.

Фото Грибок на трубе вентиляции

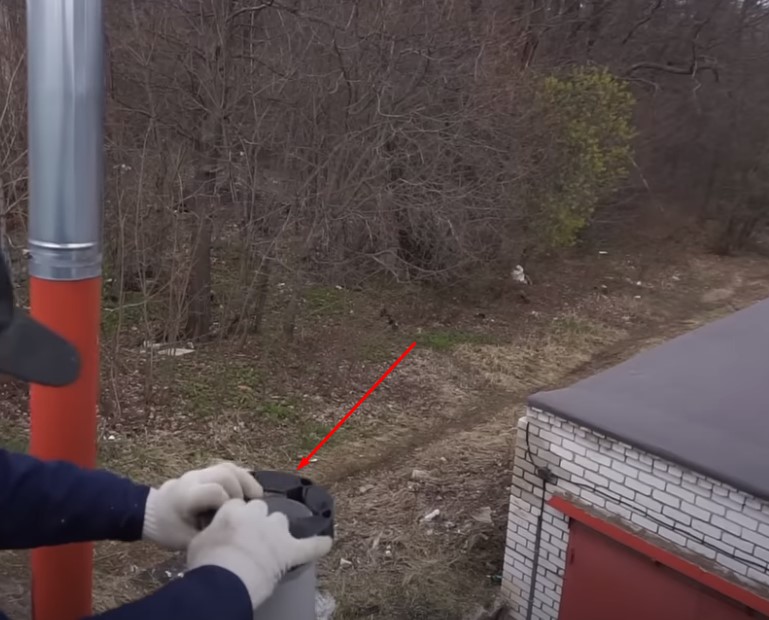

  1. Для удобства монтажа производитель может комплектовать турбодефлектор резиновой манжетой. Насадите переходник на вершину вытяжной трубы.

Фото Резиновая манжета под насадку

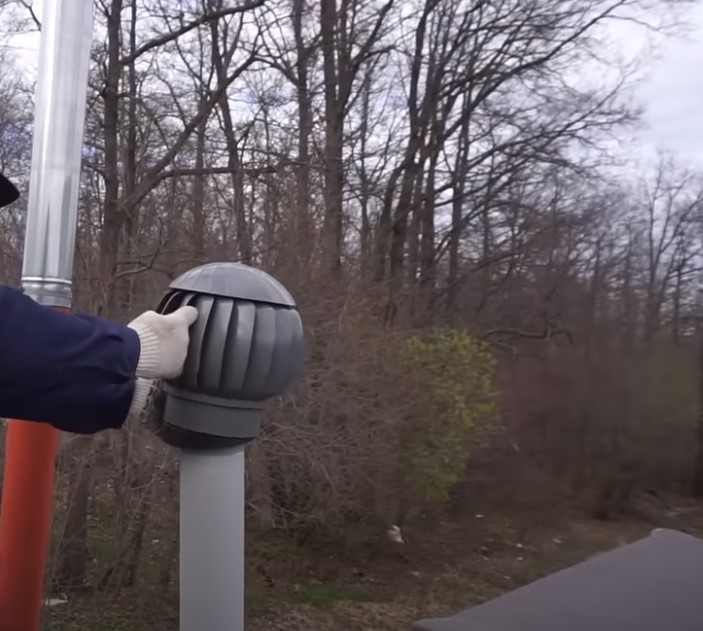

  1. Насадите турбодефлектор на трубу, где надета резиновая манжета. Выставите колпак по уровню. Больше никаких действий не требуется. Турбина начнет вращаться от воздействия воздушных потоков.

Фото Установка турбины на резиновый переходник

Принцип установки турбодефлекторов разных производителей одинаков. У отдельных моделей отличаются способы крепления. Основание насадки к вытяжной трубе может зажиматься хомутом или фиксироваться саморезами.

Эксплуатация и техническое обслуживание

Ротационный колпак имеет вращающийся узел, требующий периодического обслуживания. Смазывайте подшипники минимум раз за сезон, чтобы крыльчатка легко приводилась в действие потоками ветра. От влаги или износа вращающийся узел способен заржаветь, заклинить. Отслужившие подшипники замените новым комплектом.

Зимой лопасти вращающегося шара способны обмерзать. Вытяжная вентиляция прекращает функционировать. Для восстановления работы примите меры по оттаиванию турбины или дождитесь оттепели.

Во вращающийся шар способна попасть птица или ветка близко растущего дерева. О проблеме просигнализируют посторонние звуки, ухудшение работы вентиляции. Попавший посторонний предмет извлеките из лопастей шара. Проверьте механизм на отсутствие повреждений.

Ответы на часто задаваемые вопросы

Какие функции исполняет турбодефлектор?

Вентиляционные колпаки служа для улучшения тяги, защищают канал от осадков, проникновения птиц и крупного мусора.

Сколько стоит ротационный дефлектор?

Оцинкованные колпаки стоят 2-3,5 тыс. руб. Средняя цена изделия из нержавейки – 4 тыс. руб. Пластиковые турбодефлекторы стоят 3-9 тыс. рублей. Цена определяется комплектацией, размером, материалом изготовления, известностью производителя.

Разрешено ли ставить турбину на дымоход?

На дымоход газового котла ставить зонты и вытяжные устройства запрещено по правилам безопасности. Трубу отопления на твердом топливе проблемно оснащать турбиной. Ротор забьется сажей, перекроет тягу в канале.

Где ставят дефлектор?

Колпак ставят на окончание вытяжной трубы вентиляции, выходящей на улицу из здания.

Видео материалы


В статье использованы источники:
  • Покровский Б.С. «Основы слесарных и сборочных работ» 2015 год
  • Космачев И.Г. «Справочное пособие слесаря-инструментальщика» 1967 год
  • Каменев П. Н. Отопление и вентиляция / В двух частях. Часть 1: Отопление. М. Стройиздат, 1975
  • Тихомиров К.В. «Теплотехника, теплогазоснабжение и вентиляция»
