Собираем осушитель воздуха своими руками

Для удаления влаги из помещения собрать осушитель воздуха своими руками можете конденсационного и адсорбционного действия.

В первом варианте нужно переделать старый холодильник, оконный кондиционер или использовать элементы Пельтье. Во втором способе потребуется создать прогонку влажного воздуха через емкость с влагопоглощающим веществом – сорбентом.

В статье подробно рассмотрим нюансы осушения воздуха в разных помещениях, пошаговые инструкции изготовления своими руками приборов конденсационного и адсорбционного действия. В конце статьи найдете ответы на часто задаваемые вопросы.

Особенности осушения разных по назначению помещений

Осушители заводского изготовления отличаются устройством и работой. Однако общий принцип действия техники одинаков. Прибор забирает влагу из воздуха, отводя в специальный резервуар. Именно метод осушения выступает определяющим фактором области использования техники.

Технология вытяжки влаги из воздуха реализуется 2 способами:

  1. Конденсационный осушитель оснащен компрессором, прогоняет вентилятором воздушные потоки через теплообменник. Проходя через холодный контур, извлеченный из воздуха конденсат оседает в испарителе. Вода стекает в резервуар, который периодически нужно опустошать вручную. Осушенный воздух попадает на теплый контур, после подогрева подается в помещение.
Фото Принцип действия конденсационного осушителя
Принцип действия конденсационного осушителя
  1. Осушитель с элементами Пельтье не имеет компрессора. Роль теплообменника исполняет деталь, у которой одна сторона нагревается, а другая – остается холодной. Осушение воздуха выполняется аналогично по принципу конденсации влаги.
Фото Принцип действия осушителя с элементами Пельтье
Принцип действия осушителя с элементами Пельтье
  1. Адсорбционный осушитель воздуха влагу не конденсирует. Воздушный поток вентилятором прогоняется через резервуар с гигроскопичным наполнителем. Адсорбентом служит субстрат, специальные таблетки или другие вещества. Со временем насыщенный водой увлажнитель просушивают или меняют на новый.

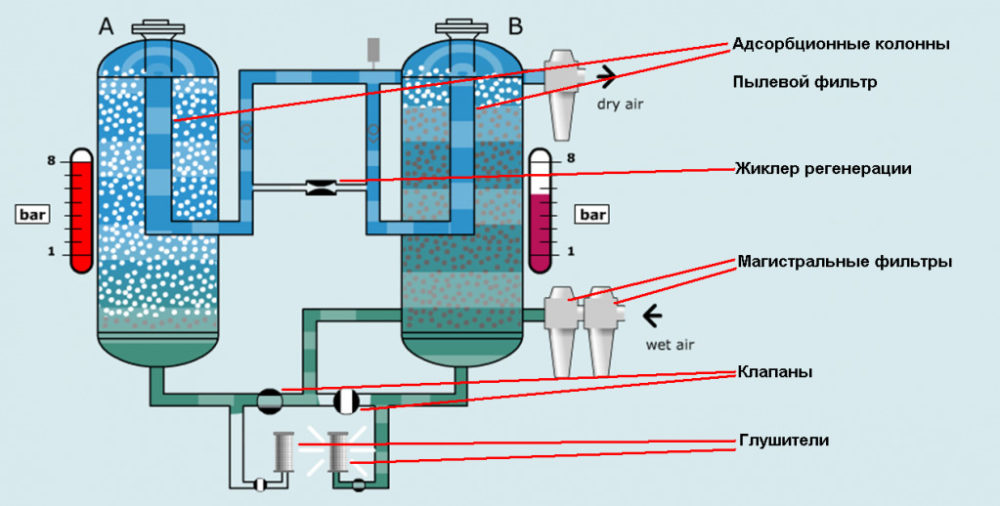

Фото Принцип действия адсорбционного осушителя
Принцип действия адсорбционного осушителя

Актуален конденсационный осушитель воздуха для подвала, гаража, другого большого помещения с высоким уровнем влажности. За сутки аппарат соберет до десятка литров воды.

Прибор можете использовать в жилом помещении, но шум работающего компрессора создает дискомфорт. Расход электроэнергии зависит от мощности модели. Показатель варьируется от 300 до 600 Вт.

Прибор с элементами Пельтье обладает низким КПД. За сутки аппарат собирает 200-700 мл воды. Однако этого обычно достаточно для квартиры и частного дома. Дополнительным плюсом выступает низкий уровень шума из-за отсутствия компрессора и небольшой расход электроэнергии. Мощность аппаратов с элементами Пельтье находится в пределах 20-45 Вт.

Адсорбционный бытовой аппарат обладает низкой производительностью. Подойдет такой осушитель воздуха для квартиры или частного дома. Ставят прибор для понижения влажности в маленькой комнате, кладовке или шкафу с бельем.

Промышленный адсорбционный осушитель обладает высоким КПД. Техника актуальна для использования на складах, в гаражах, подвалах. Общим преимуществом у бытовых и промышленных осушителей считается тихая работа, низкое энергопотребление, осушение воздушных масс без нагрева и охлаждения.

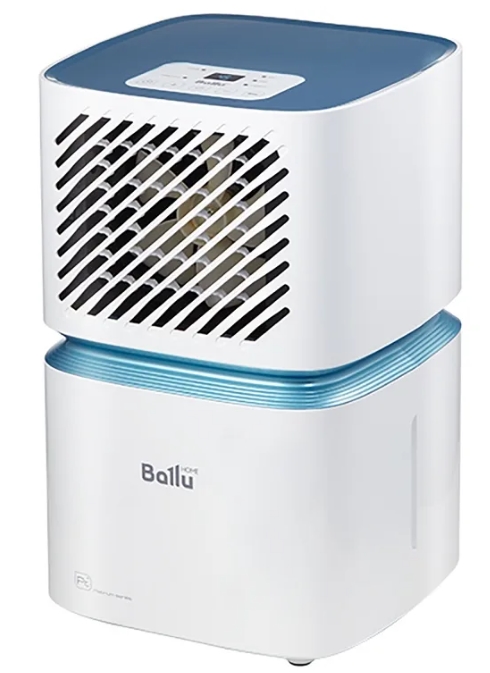

Осушитель воздуха Ballu
Портативный мини осушитель

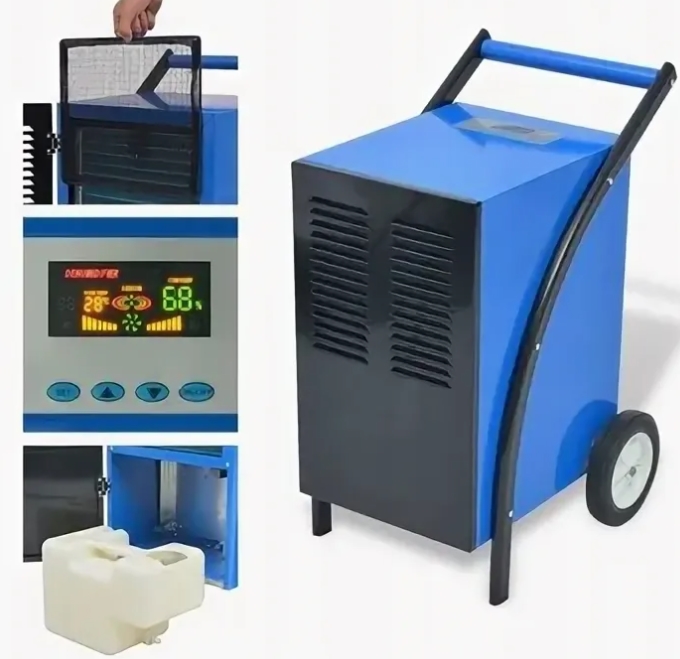

Промышленный осушитель

Если прибор ставите в гараж, мастерскую, собираетесь использовать для погреба или подвала, уточните перед покупкой допустимый диапазон рабочих температур. Для зимней эксплуатации выбирайте модель с режимом размораживания.

Техника способна работать при температуре до –5оС. Кроме влаги, воздух в хозяйственных помещениях насыщен пылью и другими загрязнителями. Выбирайте аппарат с максимально высокой степенью пылевлагозащиты.

Покупая осушитель воздуха для дома или квартиры, предпочтение отдавайте моделям с меньшим уровнем шума. Наличие дополнительного НЕРА фильтра полезно для очистки воздушных потоков от спор плесени и болезнетворных бактерий.

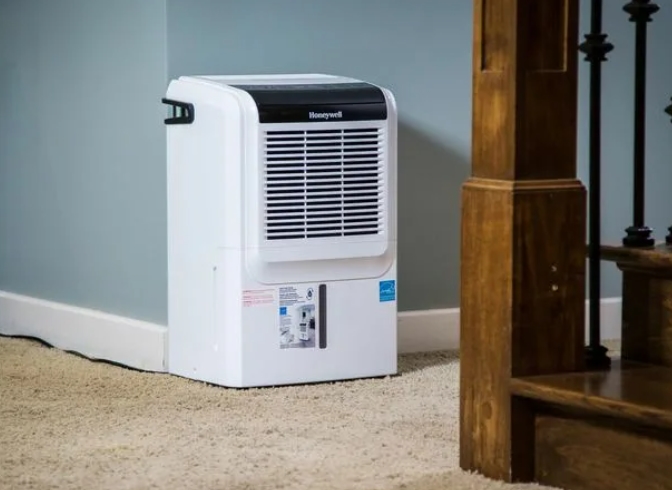

Осушитель воздуха для дома

Функция важна для жилого помещения, но в подвале и гараже не пригодится. Улучшить качество микроклимата в квартире и частном доме поможет встроенный в осушитель ионизатор.

Изготовление адсорбционного осушителя

Если хотите сделать своими руками небольшой осушитель для дома или квартиры, отдайте предпочтение адсорбционной модели. Самодельный аппарат можете поставить в санузле, на кухне или жилой комнате с повышенной влажностью.

Для сборки прибора своими руками понадобится пластиковый органайзер с двумя выдвижными ящичками. В качестве поглотителя влаги используйте силикагель.

Для циркуляции воздуха установите компьютерный кулер с блоком питания. Из дополнительных материалов нужны 4 пачки от сока и двусторонний скотч.

Видео инструкция как сделать осушитель.

ОСУШИТЕЛЬ ВОЗДУХА своими руками *от usb*



Приступаем к сборке своими руками:

  1. Купите органайзер с двумя выдвижными ящичками. Лотки послужат отсеками для загрузки силикагеля.

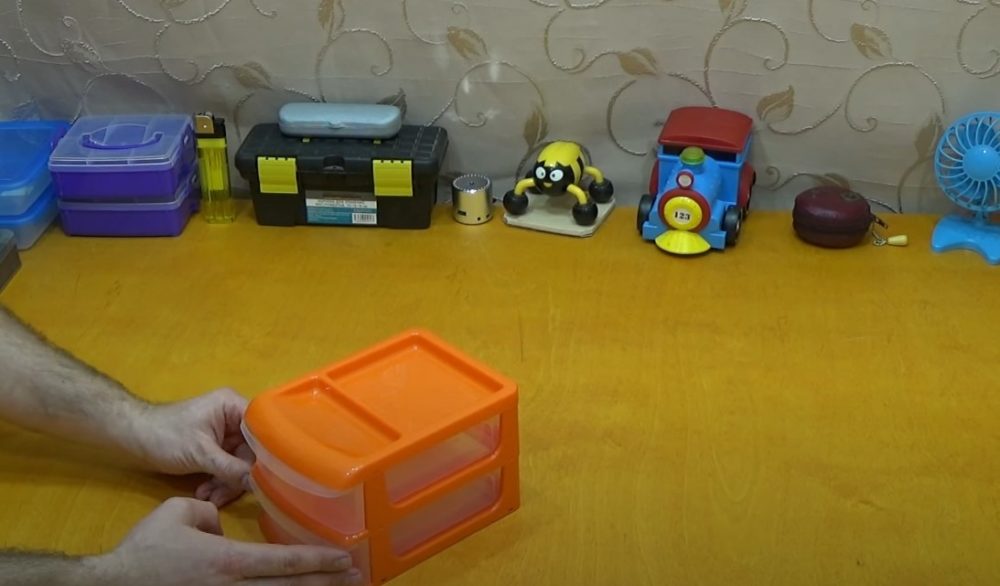

Фото Пластиковый органайзер с двумя ящичками
Пластиковый органайзер с двумя ящичками
  1. Возьмите 4 пустые пачки от сока. Ножом или ножницами аккуратно срежьте горловину с пробкой и резьбой.

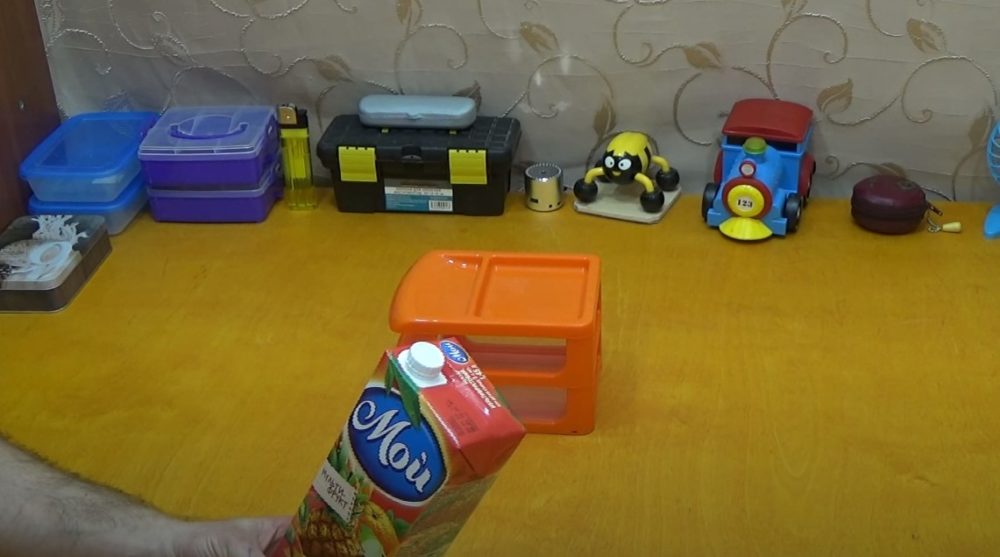

Фото Пустая пачка из-под сока
Пустая пачка из-под сока
  1. Извлеките из органайзера верхний ящичек. В днище по углам отметьте маркером места, где будут приклеены горловины от пачек сока. По разметке прорежьте ножом или прожгите паяльником отверстия.

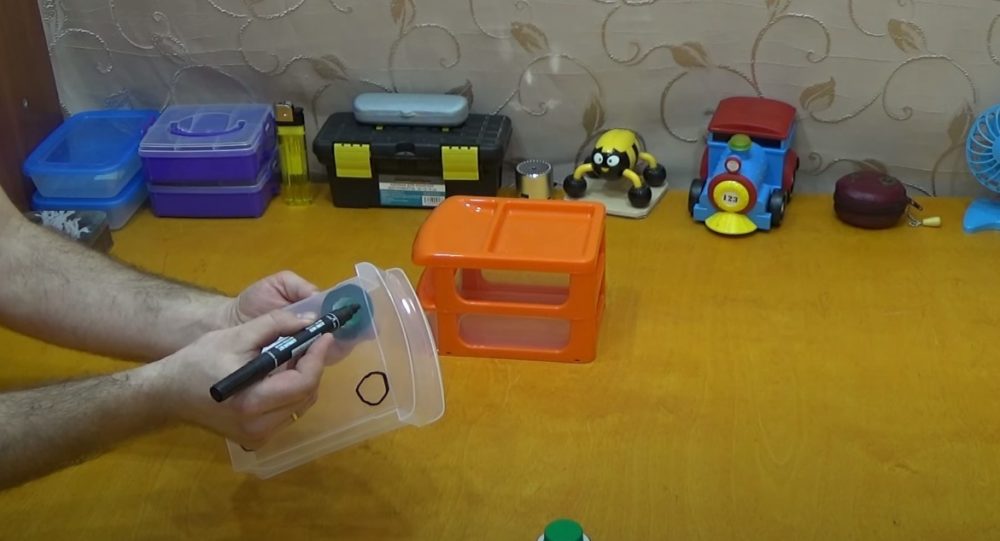

Фото Разметка отверстий под приклеивание резьбы с пробкой
Разметка отверстий под приклеивание резьбы с пробкой
  1. Извлеките из органайзера нижний ящичек. В боковых сторонах произвольно прожгите паяльником на толщину жала 2 рядя отверстий под выход сухого воздуха в помещение.

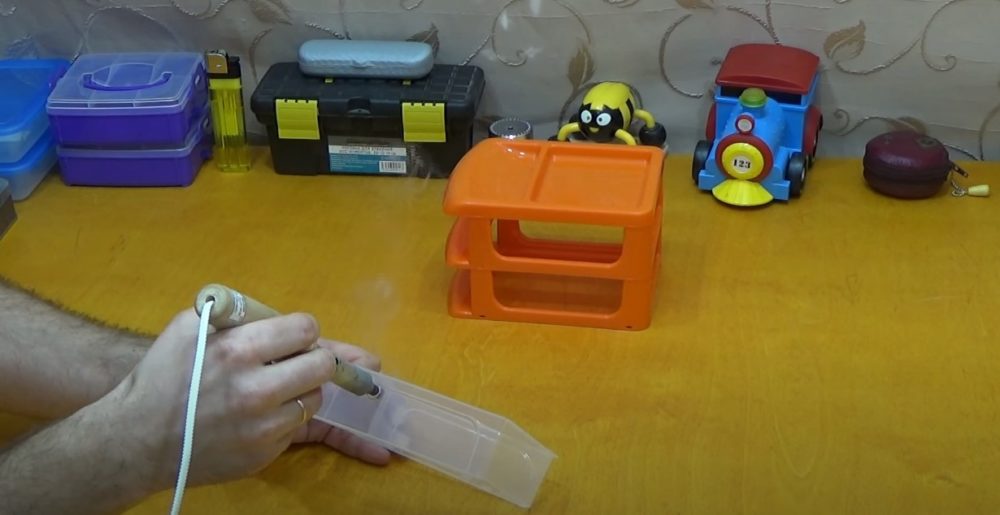

Фото Прожиг отверстий паяльником в нижнем ящичке органайзера
Прожиг отверстий паяльником в нижнем ящичке органайзера
  1. На крышке органайзера отметьте большое отверстие по размеру компьютерного кулера. Вырезайте фрагмент по разметке аккуратно ножом, насадкой коронкой для дрели или другим способом.

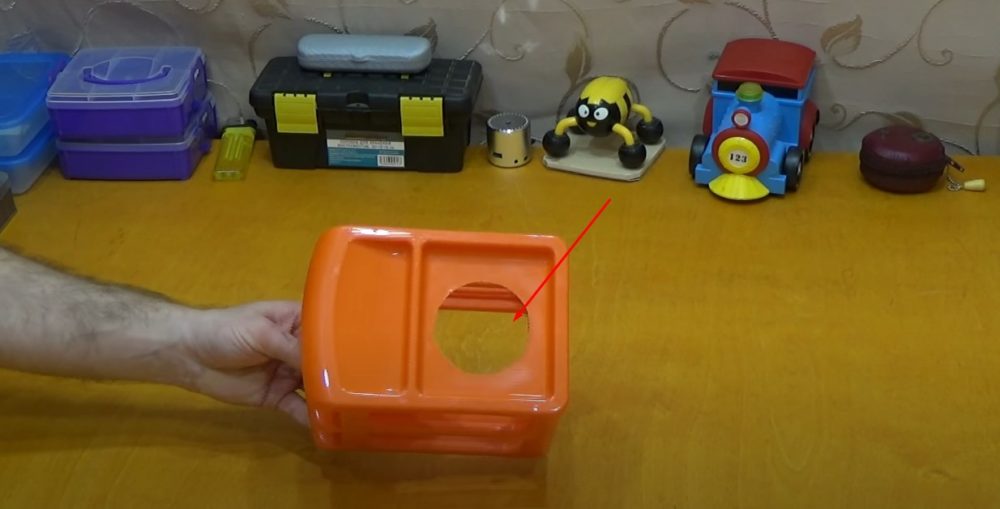

Фото Отверстие в крышке органайзера под кулер
Отверстие в крышке органайзера под кулер
  1. В верхнем ящичке на каждое отверстие в днище приклейте двойным скотчем горловину от пачки сока. Пробка с резьбой должна выходить внутрь емкости.

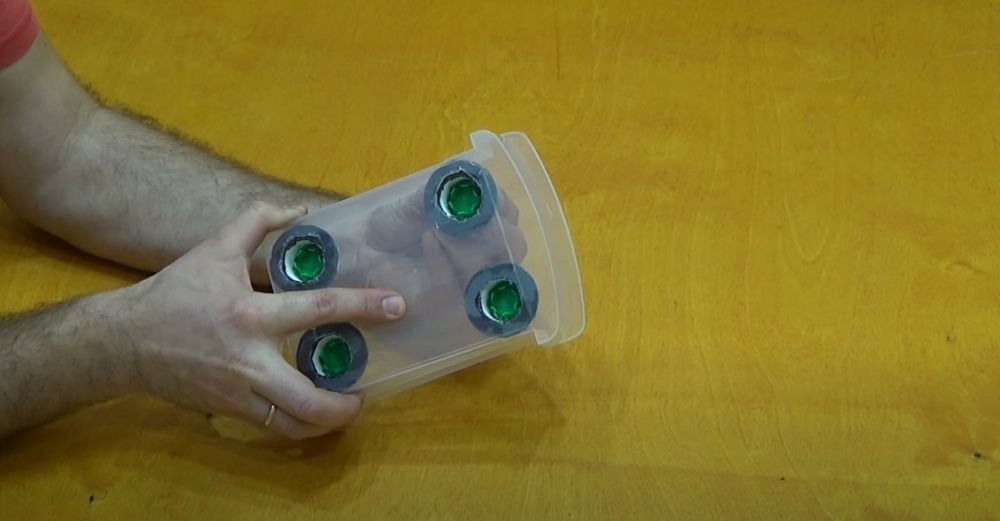

Фото Приклеивание резьбы с пробкой на днище верхнего ящичка
Приклеивание резьбы с пробкой на днище верхнего ящичка
  1. На крышку органайзера приклейте скотчем кулер. Убедитесь в отсутствии на стыках зазоров, чтобы исключить подсос воздуха.

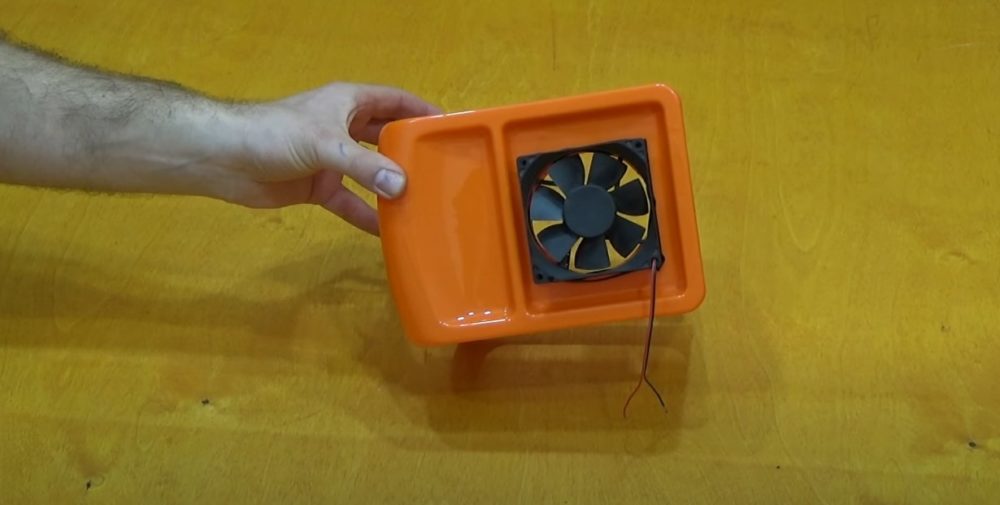

Фото Кулер на крышке органайзера
Кулер на крышке органайзера
  1. Для работы кулера установите кнопку включения. Через отрезок шнура с USB штекером подключите power bank или блок питания. Подсоединение делайте последовательное. Проверьте работу кулера.

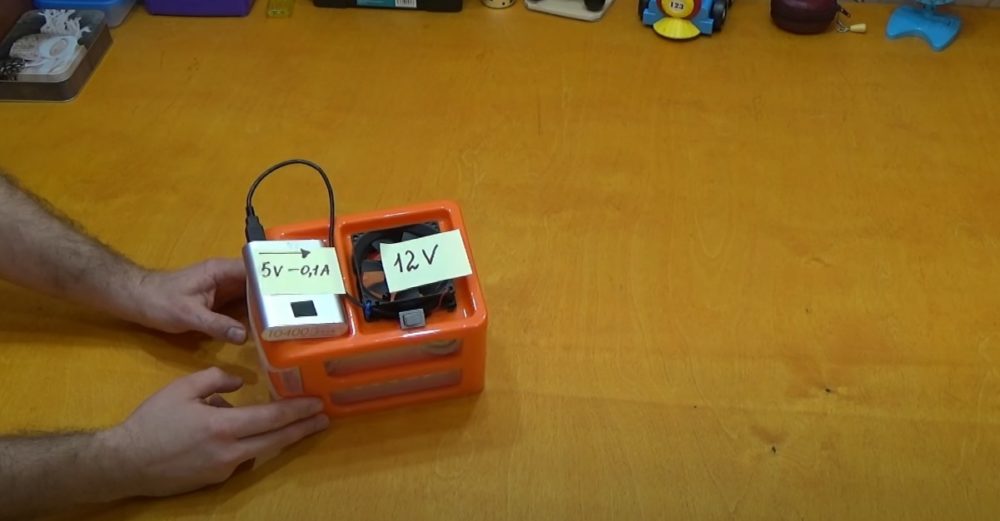

Фото Проверка кулера на собранном своими руками осушителе
Проверка кулера на собранном своими руками осушителе
  1. Для загрузки ящичков органайзера подготовьте силикагель. Удобно использовать наполнитель с цветовым индикатором насыщенности влаги. К примеру, сухие шарики имеют синий цвет, а увлажненные – приобретают розовый оттенок.

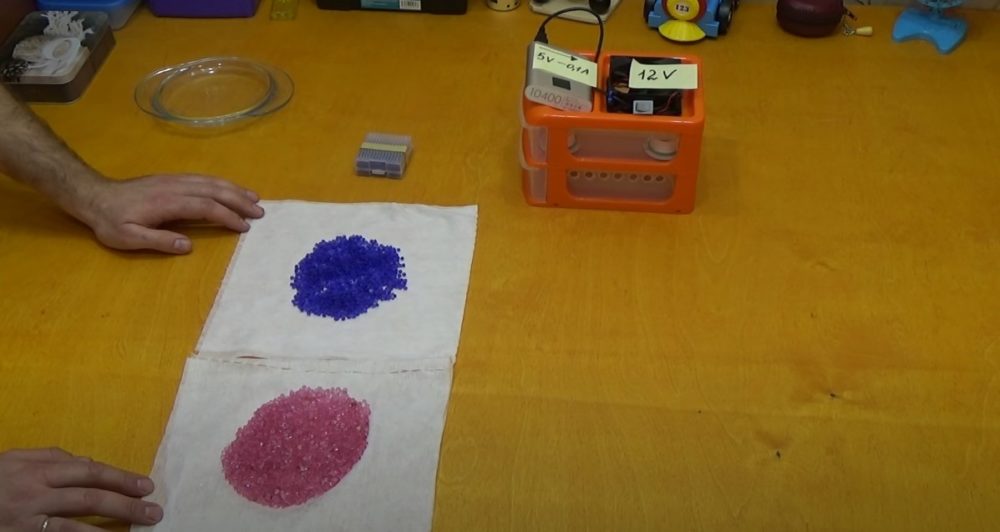

Фото Сухой силикагель синего цвета и влажный наполнитель розового оттенка
Сухой силикагель синего цвета и влажный наполнитель розового оттенка
  1. Подготовьте собранный своими руками осушитель к работе. Заполните тонким слоем силикагеля верхний и нижний ящичек органайзера. Для циркуляции воздушных потоков между отсеками открутите 2 пробки с горловин, приклеенных к днищу верхнего лотка. В будущем можете регулировать интенсивность осушения воздуха методом увеличения или уменьшения количества открытых пробок. Установите ящички в органайзер, включите вентилятор.

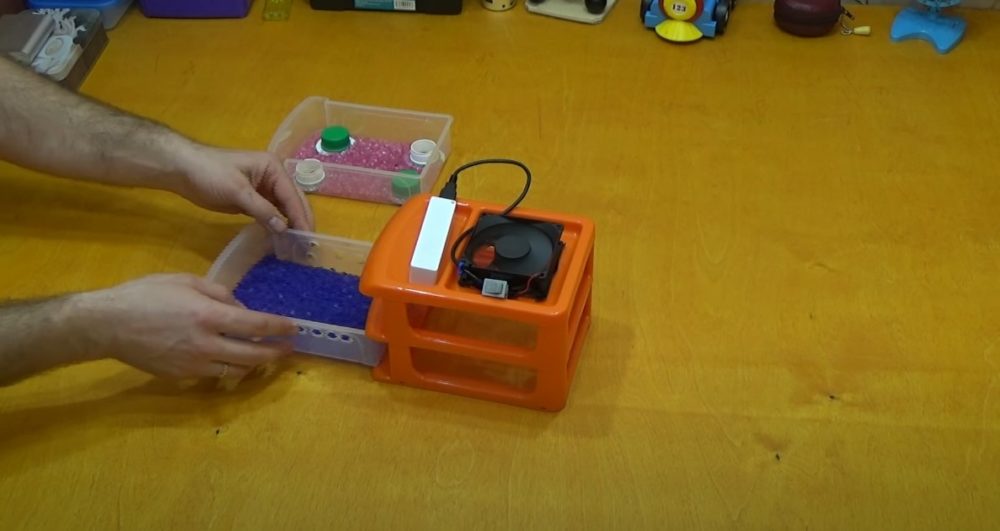

Фото Наполнение силикагелем ящичков органайзера
Наполнение силикагелем ящичков органайзера

О работе самостоятельно собранного осушителя просигнализирует цвет силикагеля. Верхний ящичек принимает основную массу влаги, поступающую с воздухом из помещения. Наполнитель приобретет розовый оттенок.

Силикагель в нижнем ящичке поглощает остатки влаги из поступающего через открытые горловины воздуха. Прошедшие двойное осушение потоки попадают в комнату через боковые отверстия нижнего лотка.

В нижнем ящичке силикагель дольше сохраняет синий цвет из-за поглощения меньшего процента влаги. Когда наполнитель приобретает розовый оттенок, извлеките шарики из лотков.

Силикагель просушите в микроволновке на минимальной температуре, засыпьте для повторного использования в собранном своими руками аппарате.

Изготовление конденсационного осушителя из кондиционера

Кто занимается обслуживанием теплиц, не раз сталкивался с проблемой высокой влажности и необходимостью подогрева воздуха. Покупать новое оборудование для осушения и отопления дорого.



ДЕШЁВЫЙ ОСУШИТЕЛЬ ВОЗДУХА ИЗ ОКОННОГО КОНДИЦИОНЕРА



Решением проблемы станет переделка старого оконного кондиционера под осушитель воздуха. Из материалов понадобится только листовой пластик для перекрытия каналов и оконный моноблок. Суть процесса заключается в изменении направлений воздушных потоков, образующихся в кондиционере.

Приступаем к самостоятельной сборке:

  1. Подготовьте к реконструкции оконный кондиционер. Подойдет любая модель, даже старый моноблок советского производства. Единственное требование – кондиционер нужен рабочий.

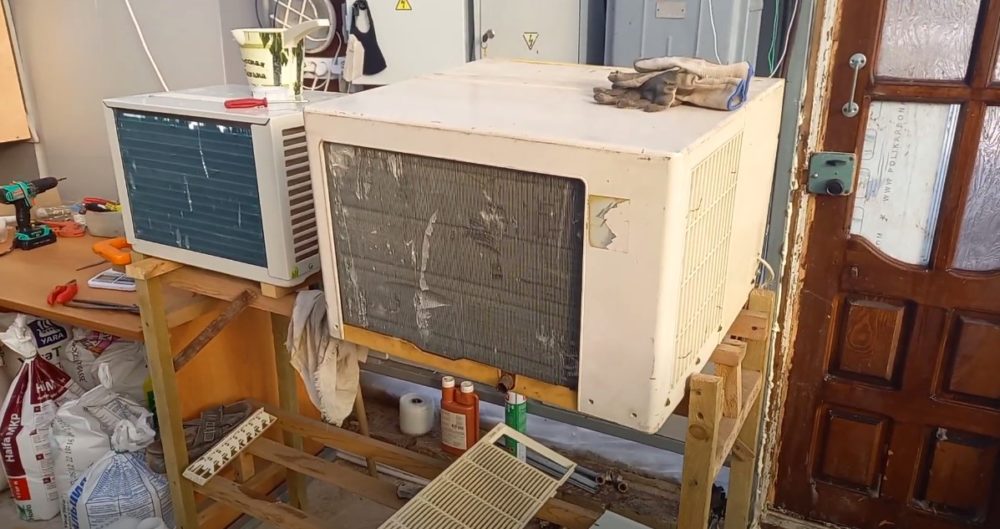

Фото Оконный моноблок
Оконный моноблок
  1. Раскрутите винты, снимите крышку корпуса моноблока, чтобы добраться до внутренних деталей. По центру кондиционера стоит перегородка, разделяющая воздушные потоки. Демонтируйте пластину, если она съемная. Когда перегородка выполнена неотъемлемой частью корпуса, просверлите по всей площади отверстия крупного диаметра.

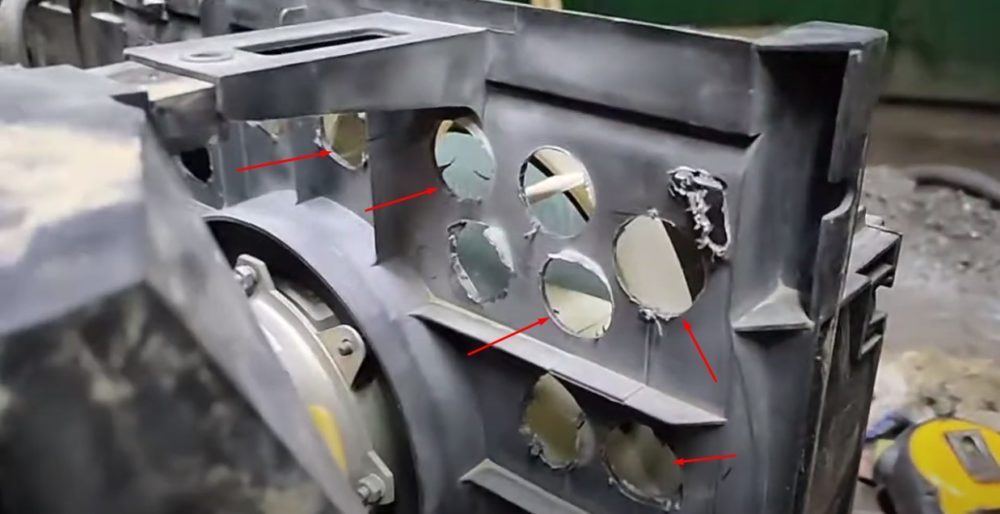

Фото Перфорированная перегородка моноблока
Перфорированная перегородка моноблока
  1. С передней стороны моноблока закройте верхние отверстия подачи холодного воздуха в помещение.

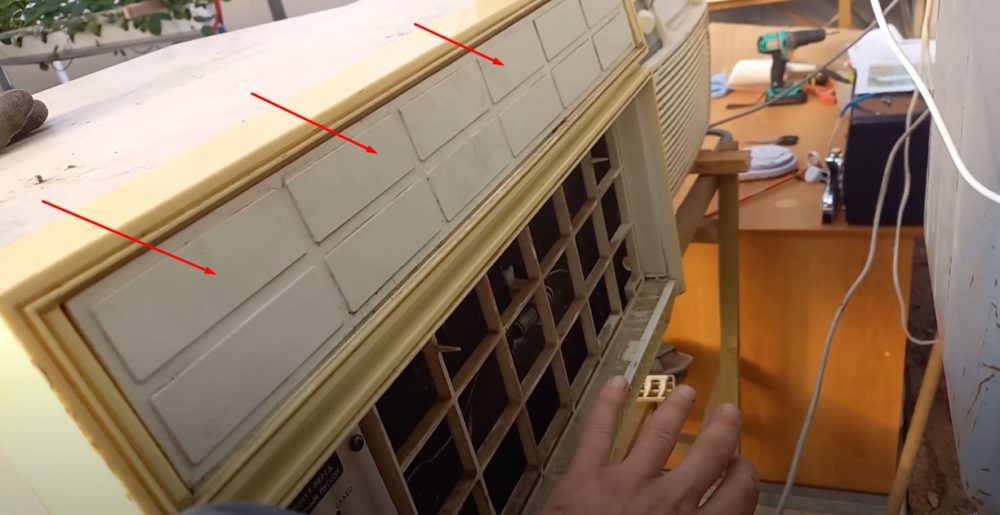

Фото Закрытые отверстия подачи холодного воздуха в помещение
Закрытые отверстия подачи холодного воздуха в помещение
  1. После удаления перегородки вентилятором теплые потоки направятся через задний подогревающий радиатор, который раньше в кондиционере выходил на улицу. Именно обратная сторона моноблока после реконструкции направляется в теплицу. Из радиатора поступает сухой воздух, подогретый примерно до +30оС.

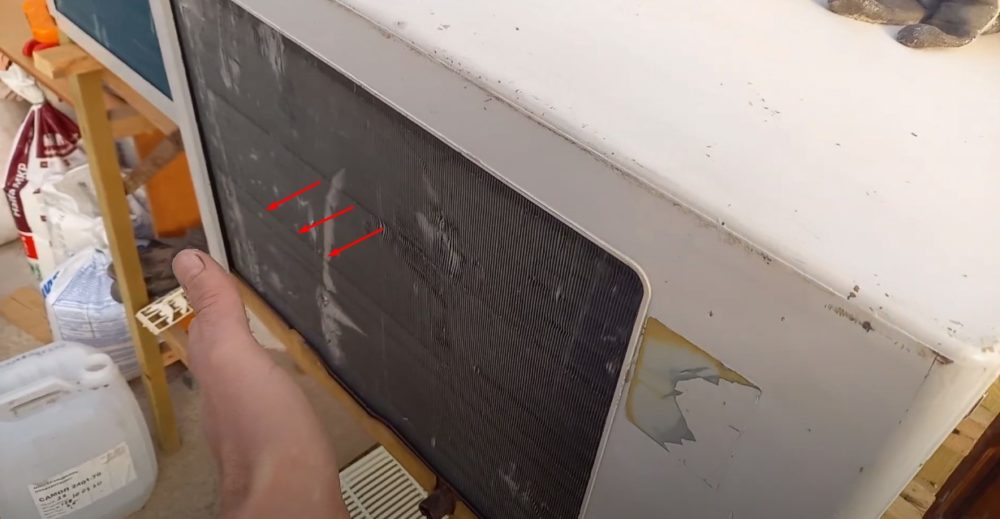

Фото Выход теплого сухого воздуха через радиатор
Выход теплого сухого воздуха через радиатор
  1. Нижние отверстия на передней стороне моноблока по-прежнему исполняют свою функцию – выполняют забор воздушных масс с помещения. Закрывать их планкой нельзя.

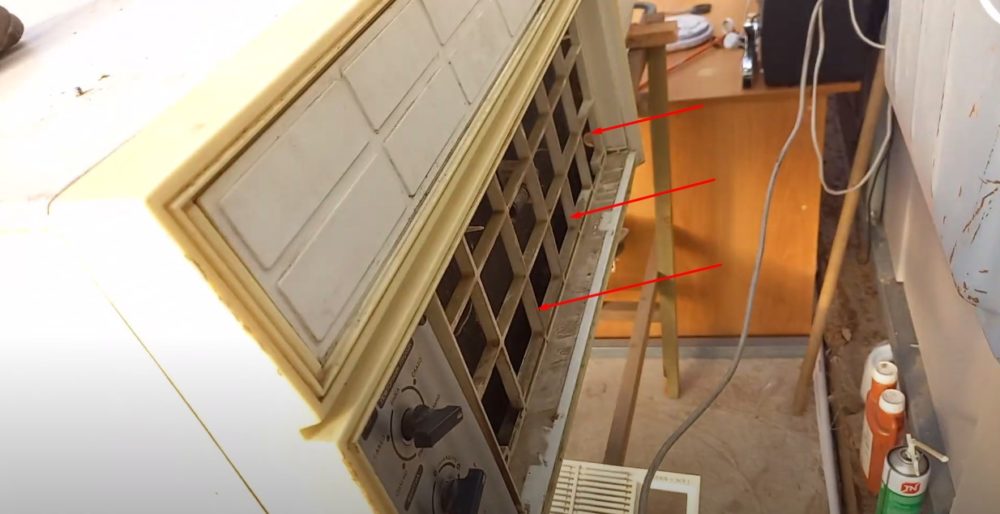

Фото Отверстия забора воздуха моноблоком с помещения
Отверстия забора воздуха моноблоком с помещения
  1. Боковая сторона моноблока выполнена решеткой. Предусмотренные производителем приточные отверстия закройте пластиковой планкой или вырезанным по размеру куском ДВП.

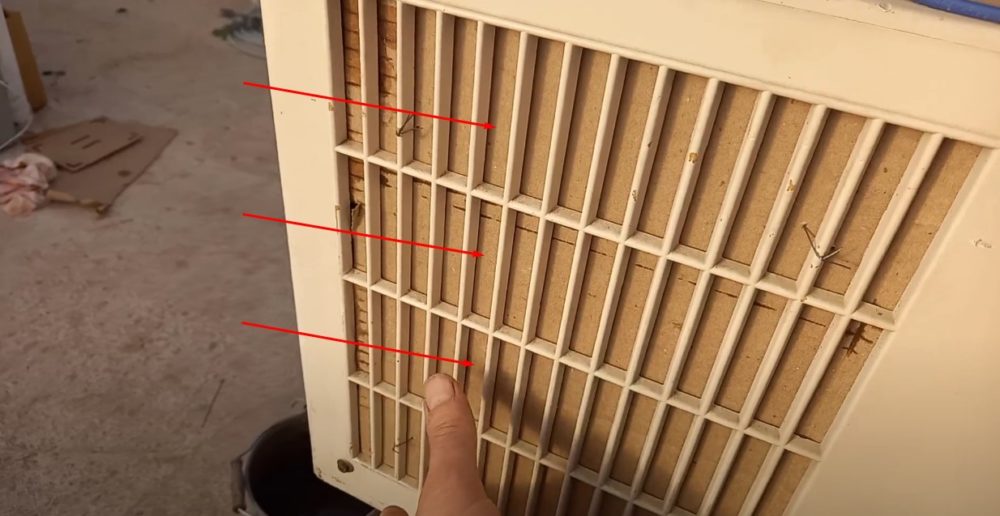

Фото Закрытые приточные отверстия
Закрытые приточные отверстия

После удаления внутренней перегородки и закрытия воздушных отверстий закройте крышку корпуса кондиционера. Включите моноблок в работу. После прогонки влажного воздуха отделенный конденсат от потоков начнет стекать через дренажную трубку кондиционера. Под слив подставьте емкость для сбора воды.

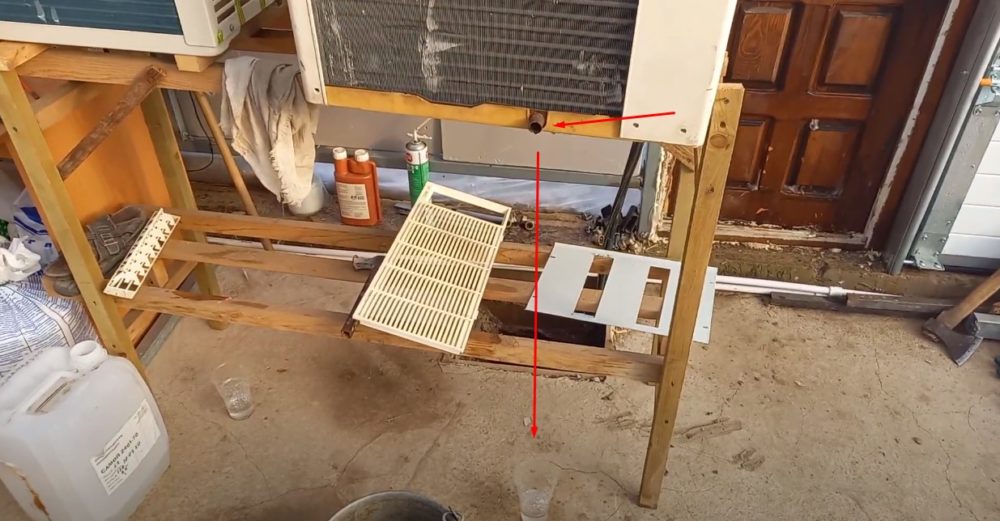

Отведение конденсата из моноблока

Конденсационный осушитель из элементов Пельтье

Конструкция осушителя простая, но имеет низкий КПД. Сборку своими руками можете выполнить ради эксперимента или для использования в маленькой комнате. Для работ понадобится пустая пачка из-под сока, компьютерный кулер с двумя радиаторами, элемент Пельтье и блок питания.

Осушитель Своими Руками часть 1



Приступаем к сборке своими руками:

  1. Отметьте на широкой боковой стороне в нижней части пачки из-под сока отверстие, чтобы через него входил кулер с радиатором. Сделайте надрезы ножом по боковым и нижней линии. Отогните вырезанный лепесток вверх.

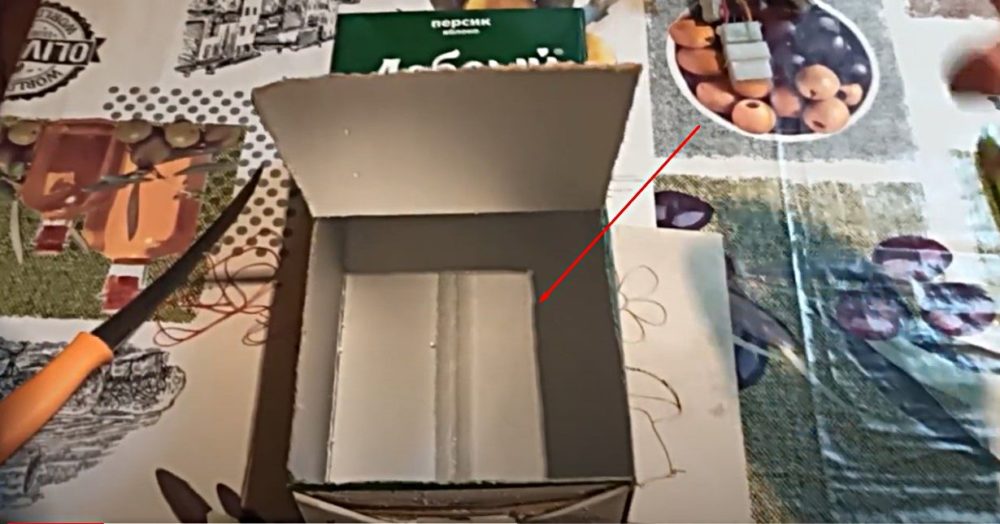

Фото Отверстие под кулер
Отверстие под кулер
  1. С противоположной стороны под элемент Пельтье вырежьте еще одно отверстие.

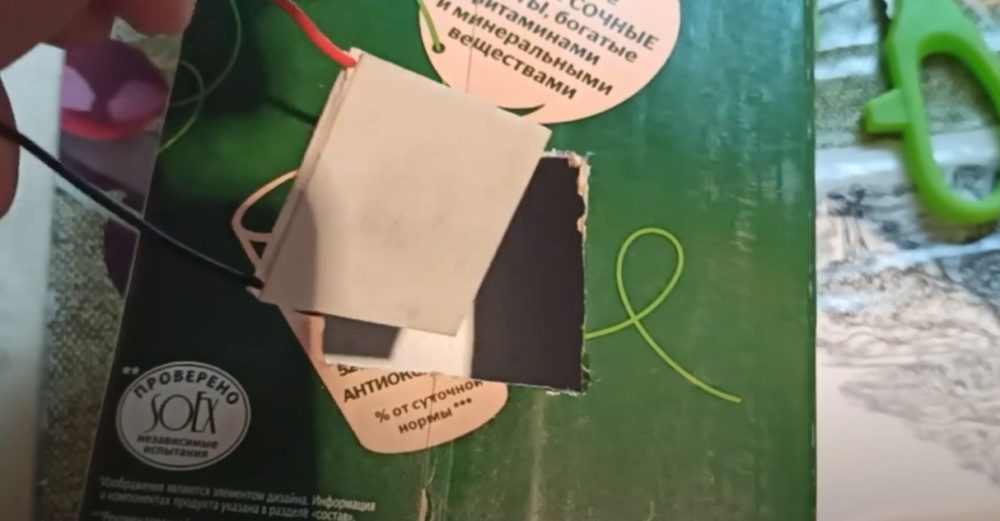

Фото Отверстие под элемент Пельтье
Отверстие под элемент Пельтье
  1. Возьмите запасной радиатор от охлаждения процессора компьютера. При помощи термопасты приклейте элемент Пельтье холодной стороной.

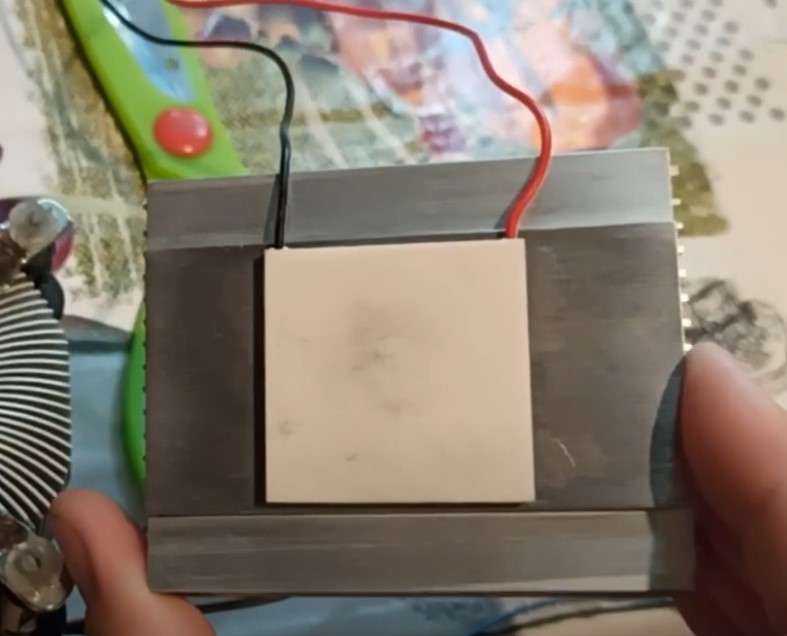

Фото Приклеенный термопастой элемент Пельтье на радиатор
Приклеенный термопастой элемент Пельтье на радиатор
  1. Внутрь пачки через большое отверстие установите кулер с радиатором. С обратной стороны на маленькое отверстие закрепите элемент Пельтье. Охладитель расположите наружу, а нагревающуюся сторону – внутрь. Для лучшей передачи тепла термопастой склейте греющую сторону элемента Пельтье с радиатором кулера.
Фото Кулер внутри пачки
Кулер внутри пачки



Фото Элемент Пельтье с внешней стороны пачки
Элемент Пельтье с внешней стороны пачки
  1. От кулера и элемента Пельтье выведите провода. Используя адаптер, подключите оборудование к электросети.

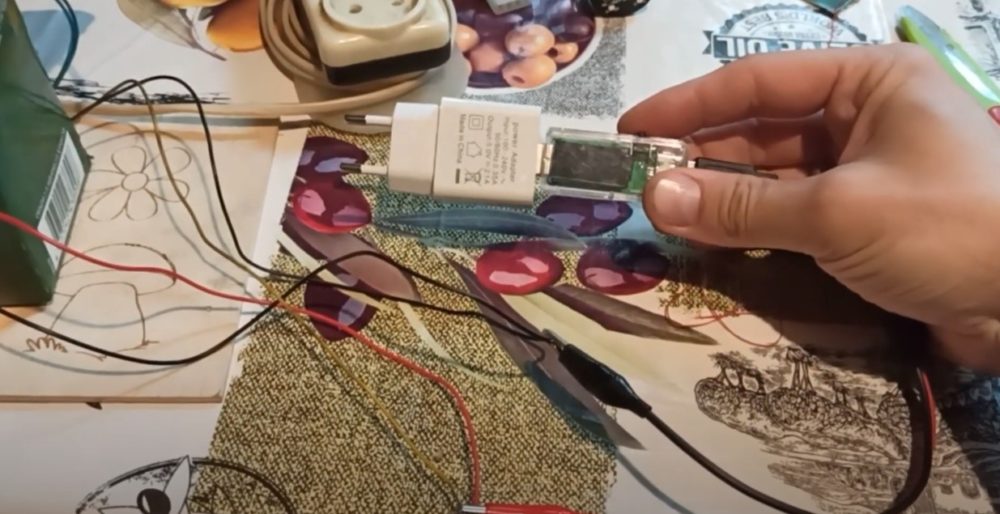

Фото Подключение кулера и элемента Пельтье через адаптер к электросети
Подключение кулера и элемента Пельтье через адаптер к электросети
  1. Откройте пробку на пачке из-под сока. Через горловину будет выходить сухой подогретый воздух. Прорезанный лепесток на пачке тоже отогните, чтобы открыть путь выходу воздушных потоков.

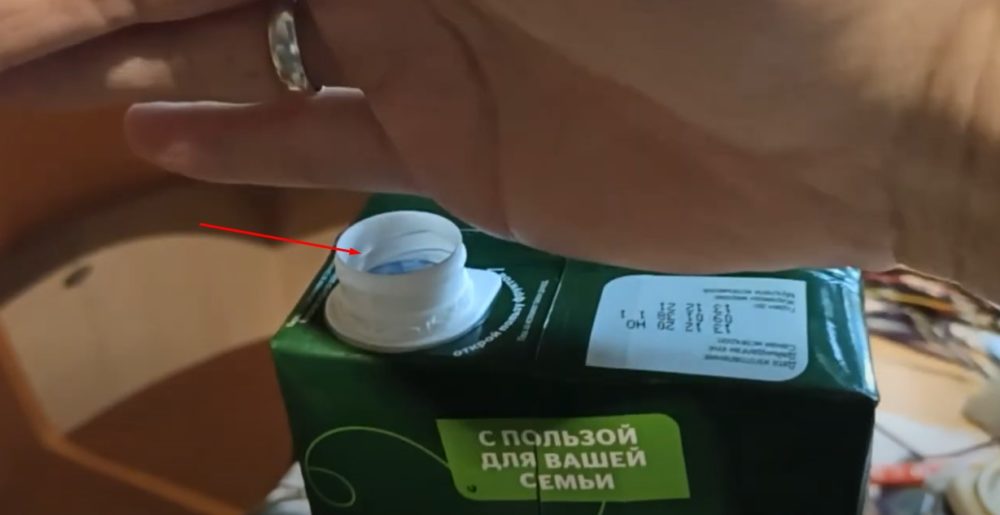

Фото Открытая пробка для циркуляции воздуха
Открытая пробка для циркуляции воздушных масс

Во время работы собранного осушителя охладитель с наружной стороны пачки, приклеенный на холодную сторону элемента Пельтье, на ребрах будет собирать конденсат. Для стекания воды подставьте поддон. Греющая сторона Элемента Пельтье передает тепло на радиатор кулера. Вентилятор лопастями выгоняет сухой прогретый воздух в комнату.

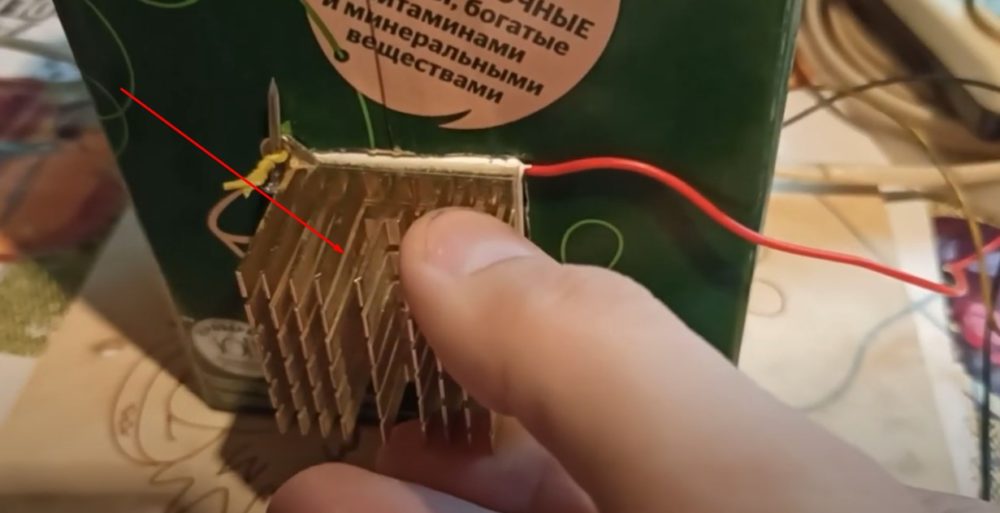

Фото Холодный радиатор работающего элемента Пельтье с конденсатом на ребрах
Холодный радиатор работающего элемента Пельтье с конденсатом на ребрах

Адсорбционный осушитель из бутылки

Когда в комнате срочно нужно понизить влажность, осушитель сможете сделать из пластиковой бутылки. Чем больше емкость, тем эффективнее сбор конденсата. Вариант подойдет для осушения детской комнаты.

Простое осушение воздуха в подвале



Если использовать большее количество бутылей емкостью от 5 литров, получится понизить влажность в подвале. Для сборки осушающего устройства своими руками понадобится кухонная крупная соль, пластиковые бутылки, ножницы и электродрель.

Приступаем к самостоятельной сборке:

  1. Открутите с бутылок крышечки. Электродрелью со сверлом диаметром 2-3 мм просверлите отверстия по всей площади пробок.

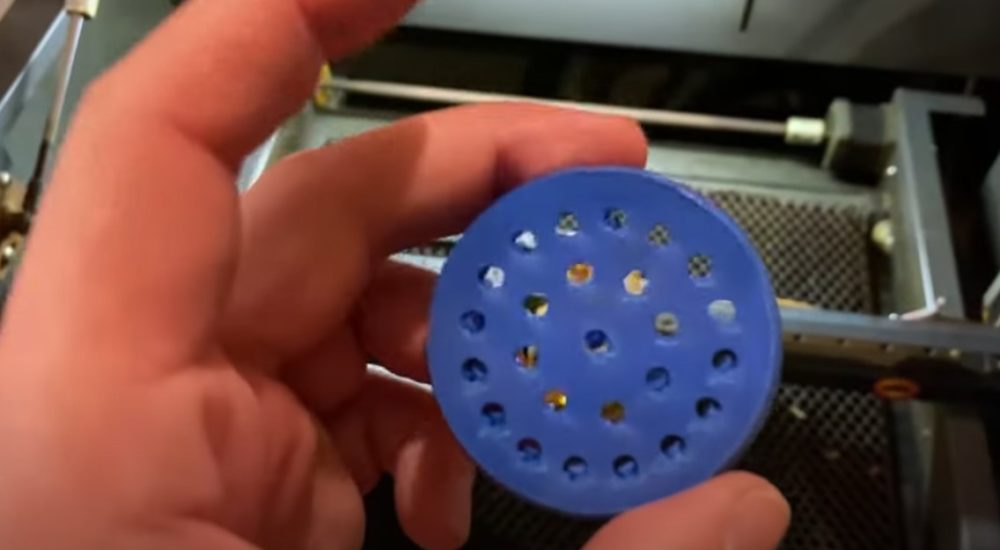

Фото Перфорированная крышка бутылки
Перфорированная крышка бутылки
  1. Накрутите перфорированные пробки на горловины. Ножницами срежьте верхнюю часть бутылок, чтобы получились своеобразные лейки. Переверните фрагменты горловиной вниз, погрузите внутрь вторых обрезанных частей бутылей. Соедините детали одним слоем скотча.

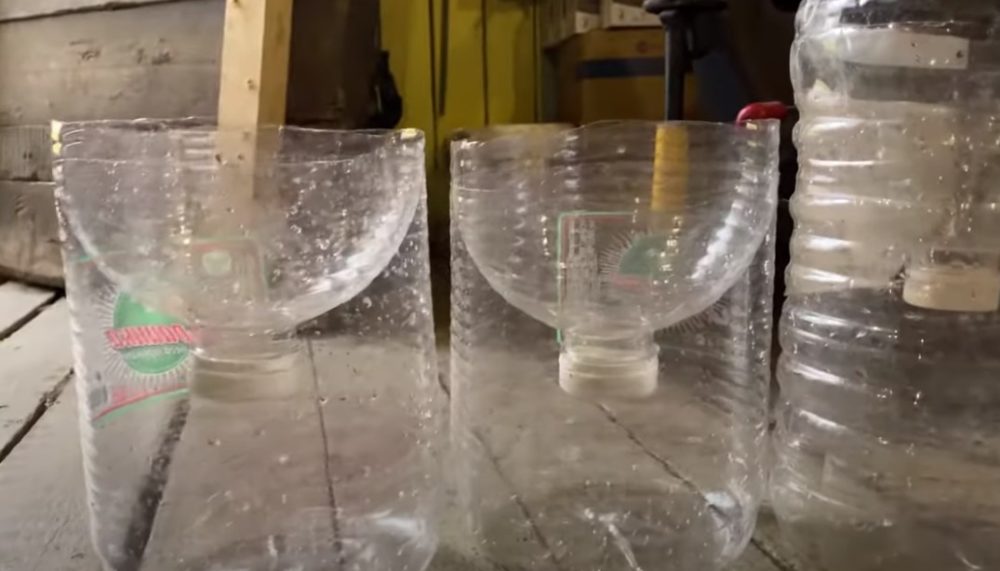

Фото Перевернутые внутрь бутылок горловины
Перевернутые внутрь бутылок горловины
  1. Получившиеся на бутылках лейки заполните кухонной крупной солью. Через мелкую перфорацию в пробке кристаллы не будут просыпаться. Поставьте собранные своими руками осушители во влажном подвале, гараже или жилой комнате.

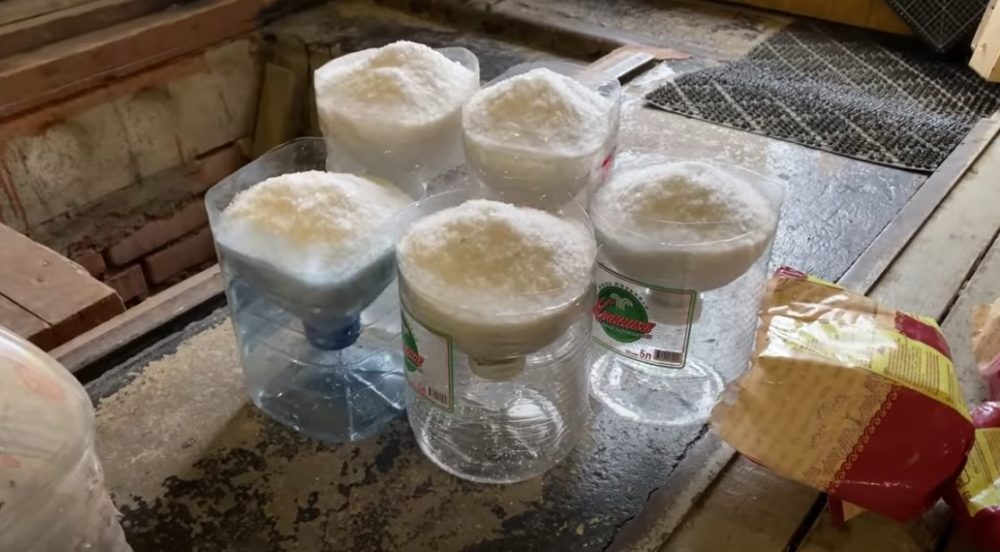

Фото Насыпанная в бутылки соль для притягивания влаги
Насыпанная в бутылки соль для притягивания влаги

Принцип работы собранного своими руками осушителя основан на притягивании влаги солью. Конденсат стекает через перфорацию в пробке внутрь бутылки. Со временем воду нужно сливать.

Обычно с наполнением нижней части обрезанной бутылки соль в лейке растворятся конденсатом. После слива воды насыпайте новую заправку в лейки.

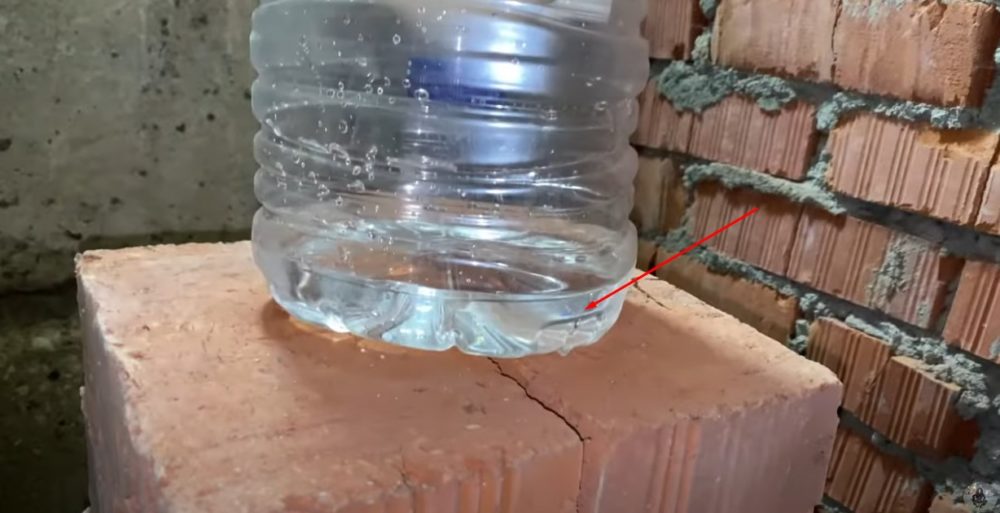

Фото Конденсат внутри работающего соляного осушителя
Конденсат внутри работающего соляного осушителя

Советы по эксплуатации осушителя

Уход за самостоятельно собранным осушителем и его правильная эксплуатация определяется типом осушающего устройства.

У адсорбционных осушающих устройств своевременно меняйте наполнитель. Просушивайте поглощающий влагу материал в микроволновке или под солнцем. У конденсационных приборов освобождайте емкость от скопившейся воды.

Резервуары для сбора конденсата регулярно промывайте и дезинфицируйте. Во влажной среде способны развиваться бактерии и грибки.

Если один прибор не справляется с удалением влаги, сделайте своими руками еще одно приспособление. По принципу действия дополнительный осушитель можете собрать другого типа.

Какими способами еще можно осушить воздух

Придумано множество вариантов самодельных осушителей. Для изготовления прибора используют старый холодильник, колбу водяного фильтра, другие валяющиеся дома отслужившие предметы.

Конденсационным осушителем послужит даже пластиковая бутылка с замороженной водой. Если емкость поставить в комнате на поддон, от разности температур по ледяным стенкам начнет стекать конденсат.

фото - пластиковая бутылка с замороженной водой
Пластиковая бутылкас замороженной водой может служить осушителем воздуха

Популярностью у любителей конструировать своими руками пользуется осушитель из холодильника. Идея заключена в замене дверцы работающего прибора на лист оргстекла. По прозрачному пласту и внутренним стенкам холодильника будет стекать конденсат, образующийся на охлажденной поверхности. Отведение воды организовано через родной дренаж в днище бытового прибора.

В оргстекло ставят приточный вентилятор для поступления воздуха внутрь холодильника. После извлечения влаги сухие холодные потоки выходят через проделанные в верхней части корпуса отверстия. Для подогрева воздуха ставят калорифер.

Фото Осушитель из холодильника
Осушитель из холодильника

Для адсорбционного осушения принято использовать не только силикагель и кухонную соль. Свойством поглощать влагу обладает цеолит, хлористый безводный кальций, активный оксид алюминия.

Сорбенты бывают природные, синтетические, твердые и жидкие. Независимо от происхождения вещества, каждый наполнитель требует регенерации. Примерные сроки службы сорбентов ограничены 5 годами, после чего требуется замена.

Ответы на часто задаваемые вопросы

Какие существуют способы осушения воздуха в квартире?

Для удаления влаги из воздуха применяют адсорбционный и конденсационный способ.

Можно кондиционером сушить воздух?

Сушить в помещении воздух можно кондиционером, имеющим функцию сушки.

Какая средняя стоимость осушителя воздуха?

Средняя стоимость бытового прибора варьируется от 6 до 27 тыс. руб.

Что лучше всего впитывает влагу из воздуха?

Хорошо поглощает влагу силикагель, цеолит, хлористый безводный кальций, активный оксид алюминия.

Какое лучшее место установки осушителя?

Прибор ставят на ровное прочное основание. Обычно местом установки служит пол помещения, где максимальная концентрация влаги. Воздушные каналы осушающего прибора не должны закрываться стеной или предметами обстановки.
