Все о системе приточной вентиляции для квартиры

Приточная вентиляция – это инженерная система, подающая свежий воздух с улицы внутрь помещения. Многофункциональные устройства способны дополнительно очищать и подогревать поступающие потоки.

Обустраивается простейшая приточная вентиляция в квартире методом подрезки уплотнителей на ПВХ окнах или вставкой в сквозное отверстие на стене локального притока.

В помещении можно установить кондиционер с функцией подачи воздуха с улицы или поставить оконный регулируемый воздушный клапан.

Зачем в квартире делать приточную вентиляцию

Многоквартирные дома оборудованы общедомовым каналом, но его недостаточно для организации воздухообмена в квартирах. Инженерная коммуникация исполняет роль вытяжки.

Через общедомовой канал на улицу выводится воздух, загрязненный углекислым газом и другими вредными примесями. Отведенные из помещения потоки нужно заменять свежими воздушными массами.

За подачу воздуха отвечает система приточной вентиляции, об установке которой должен позаботиться владелец квартиры.

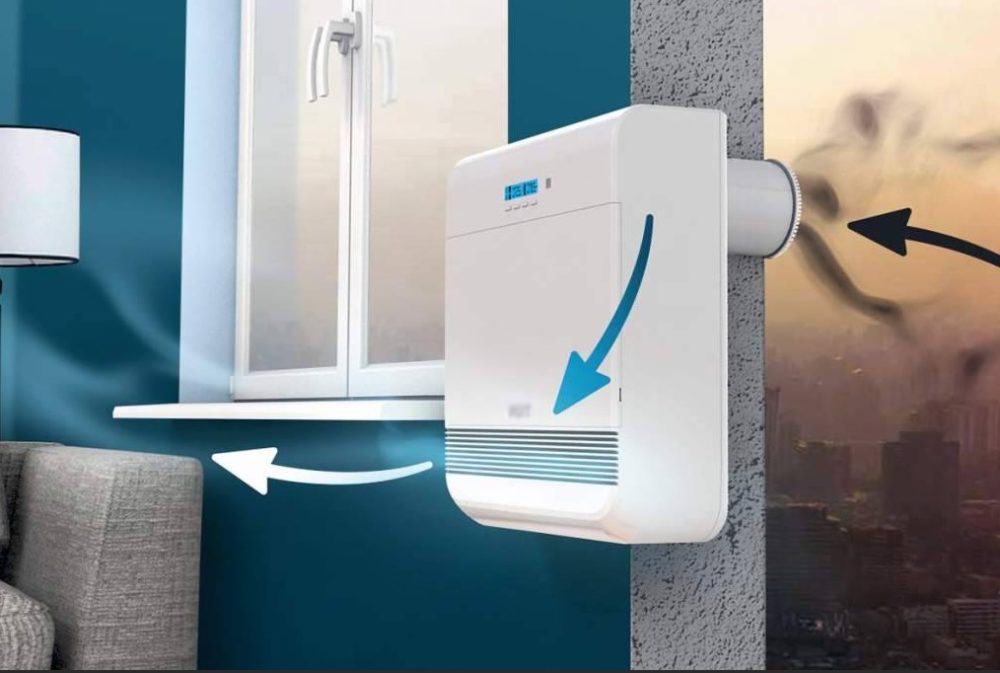

фото - Воздухообмен в квартире важен для здоровья семьи
Воздухообмен в квартиреважен для здоровья семьи

Почему важно обустройство приточной инженерной сети:

  1. Когда при работающей вытяжке отсутствует подача воздуха с улицы, воздухообмен внутри помещения не выполняется. Вытяжное устройство функционирует вхолостую. Углекислый газ, пары влаги, неприятные запахи остаются внутри комнат.
  2. Отсутствие поступления свежих потоков приводит к повышению концентрации углекислого газа в квартире. У жильцов ухудшается общее состояние, затрудняется дыхание, учащаются заболевания сердечно-сосудистой и нервной системы.
  3. Если не работает система, скапливающиеся пары влаги создают благоприятный микроклимат для развития плесени. Споры грибков опасны человеку. Плесень разрушает отделку, деревянные элементы конструкций здания, мебель.

Временное поступление свежего воздуха владельцы квартир организовывают проветриванием, но зимой через открытое окно уходит тепло.

Чтобы избежать теплопотерь и обеспечить воздухообмен, разумно установить приточную инженерную систему.

Что входит в приточную вентиляцию

Если надумали сделать вентиляционную систему своими руками, но не знаете, как она выглядит, курс ознакомления начнем с азов. Устройство инженерной сети зависит от ее разновидности. Перечислим все узлы, которые могут входить в систему:

Уличная решетка. Деталь воздухозаборного устройства закрывает канал от проникновения крупного мусора. Крупная решетка может дополняться мелкой сеткой для повышения качества очистки потоков.
Воздуховоды. Трубы круглой или прямоугольной формы применяют в канальной вентиляции. Когда от точки притока по комнатам квартиры нужно локально распределить подачу воздуха.
Воздушный клапан. Механизм перекрывает приточное отверстие, когда работа вентиляции не нужна. Клапан предотвращает выхолаживание помещения зимой методом предотвращения естественного поступления холодных потоков.
Фильтр. Если уличная решетка защищает от мусора, то фильтрующий элемент служит преградой от проникновения в помещение пыли, бактерий, аллергенов, неприятных запахов.
Вентилятор. Осевое и радиальное оборудование устанавливают в принудительной приточке для забора воздуха с улицы с последующим нагнетанием под давлением в квартиру.
Дроссель-клапан. Механическое устройство устанавливают на магистральных ответвлениях канальной вентиляции в квартире для регулировки объемов подающегося воздуха.
Распределительные решетки и диффузоры. Детали закрывают вентиляционный канал со стороны помещения. Элементы решетки или диффузора равномерно распределяют подачу воздушных потоков внутрь помещения.
Шумоглушитель. Узел устанавливают в принудительной системе после приточного блока для поглощения звуков работающих вентиляторов.
Автоматика. Электронный блок с пультом управления контролирует работу принудительной приточной вентиляции, используется владельцем жилья для задания параметров воздухообмена.
Калорифер. Водяной или электрический нагревательный узел устанавливают в приточном канале для нагрева зимой поступающих с улицы холодных потоков.
Рекуператор. Блок принудительной канальной вентиляции служит для теплообмена между приточным и отводящимся из помещения воздухом.

Что выбрать — диффузор или анемостат, в чем отличия устройств.

Рекуператоры могут комплектоваться фильтром, увлажнителем, вентиляторами, другими узлами для повышения качества воздухообмена.

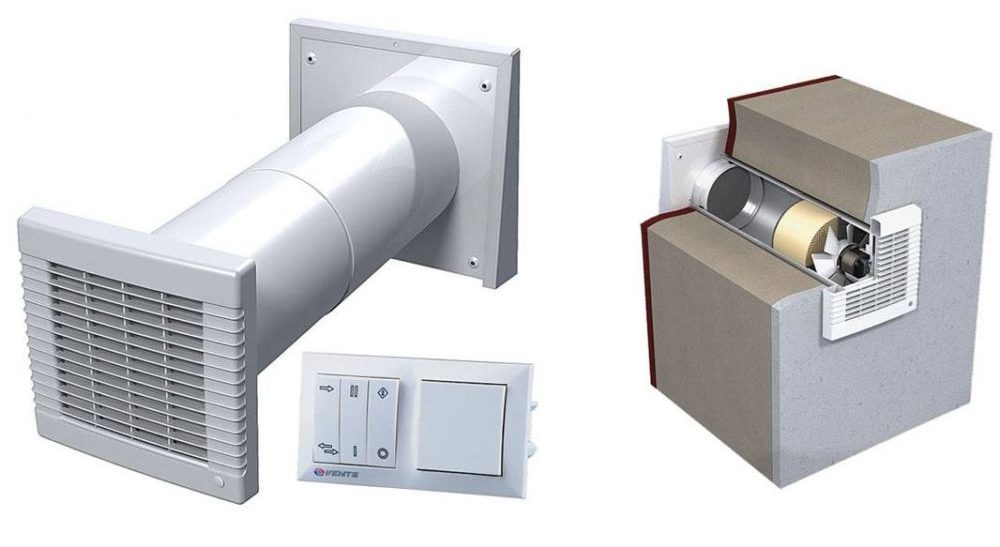

Конструктивные узлы приточки

Чтобы знать, какой конструктивный элемент нужен для приточной вентиляции вашей квартиры, давайте рассмотрим разновидности инженерных систем.

Классификация приточной вентиляции

Чтобы профессионально организовать приток воздуха в квартиру, систему вентиляции обустраивайте с учетом производительности и правил комплектации инженерной сети определенного принципа действия.

Классификация по схеме устройства:

  • Бесканальная вентиляция не имеет проложенных по квартире воздуховодов. Приток устанавливают для локальной подачи воздуха в одну комнату.

В другие помещения квартиры поступающий поток способен проходить сквозь щели на нижней части двери. Схему несложно реализовать своими руками, установив проветриватель, бризер или приточный клапан.


фото - Бризер для приточки в квартиру
Бризер для притока воздуха в квартиру

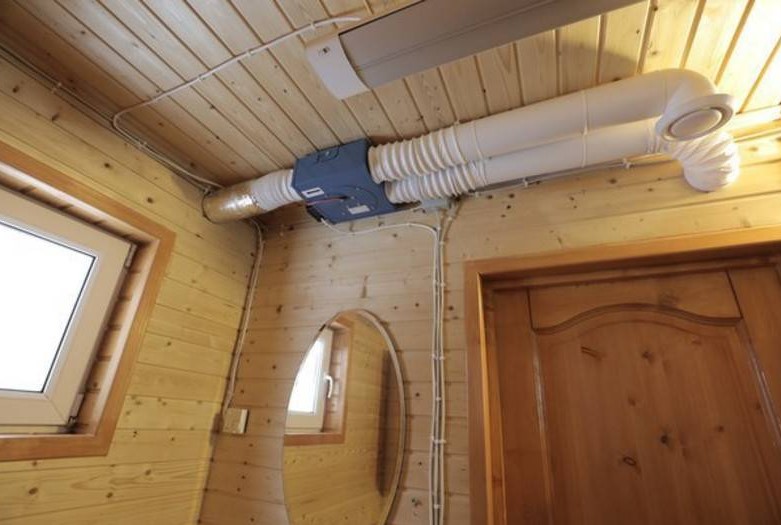

  • Канальная вентиляция состоит из группы круглых или прямоугольных воздуховодов. Каналы от приточного устройства проложены под элементами финишной отделки в комнаты, куда требуется подача воздуха.

Канальную схему труднее реализовать своими руками из-за необходимости точных расчетов, монтажа воздуховодов и вспомогательного оборудования.


Фото - Канальная приточка
Канал для притока воздуха

По конструкции инженерная система бывает моноблочная и сборная. Моноблок – это готовое к установке оборудование. Производитель предусмотрел функции и узлы вентиляции, заключил элементы в общем корпусе.

!!!
К моноблокам можно отнести приточный клапан, проветриватель, бризер, приточное устройство в виде блока. Сборная система обычно канальная, где приходится соединять воздуховоды согласно разработанной схеме.


Фото - Моноблок принудительной приточки
Моноблок принудительной вентиляционной системы

Классификация по способу подачи воздуха:

  • Естественный приток основан на движении воздуха за счет разности температур и давления. Инженерная сеть не укомплектована электрооборудованием, что упрощает монтаж и обслуживание, удешевляет вентиляцию.

Недостаток – зависимость от природных факторов. Притоки нужно ставить на стенах квартиры с ветреной стороны, что не всегда получается из-за особенностей расположения многоквартирного дома. Отсутствие ветра ухудшает приток. Когда на улице теплее чем в помещении, образуется обратная тяга.

  • Принудительный приток основан на механическом нагнетании воздуха с улицы внутрь квартиры вентиляторами. Вентиляция работает независимо от погодных условий. Недостаток – сложность монтажа и обслуживания, расход электроэнергии.

По качеству подаваемого воздуха бывает принудительная приточная вентиляция в квартире с фильтрацией, подогревом, охлаждением, осушением или увлажнением. Параметры функций пользователь задает на электронном блоке управления.


Принудительные системы классифицируются по производительности. Рекомендации выбора канальной вентиляции с учетом количества комнат в квартире и объема подачи воздуха:

  • для однокомнатных и двухкомнатных квартир рекомендована вентиляция, подающая воздух 200-350 м3/час;
  • для квартир из трех и больше комнат рекомендована вентиляция, подающая воздух 350-500 м3/час.

Предлагаем воспользоваться онлайн калькулятором для расчета производительности вентиляции.

!!!
Указанная в характеристиках максимальная производительность приточной установки на практике окажется меньше. Сопротивление внутри каналов с поворотами и изгибами снижает мощность воздушного потока на выходе.

Варианты реализации притока в квартире, плюсы и минусы

По сложности реализации идеи выделим 2 способа, как сделать приточную вентиляцию в собственной квартире: своими руками или воспользоваться услугами наемных специалистов.

Самостоятельно можете организовать приток методом подрезки оконных уплотнителей, установки на раму воздушного клапана или врезки через сквозное отверстие стены приточной установки.

К наемным специалистам придется обратиться, если пожелаете поставить кондиционер с функцией притока воздуха.

После реализации любого из перечисленных типов притоков проверьте работоспособность вентиляции. Приложенная полоска бумаги к вытяжному общедомовому каналу должна потоком втягиваться внутрь. От приточного канала лист бумаги воздухом будет отклоняться.

Kd.i: Вся правда о приточных клапанах в стену и окна. Стеновые клапаны ч.2.

Организация притока подрезкой оконных уплотнителей

Народный метод бесплатно сделать приток – подрезать ножом уплотнители ПВХ окна. Реализовать идею получится на раме с форточкой. Суть метода в конструкции ПВХ профиля, где производитель предусмотрел воздушные камеры.

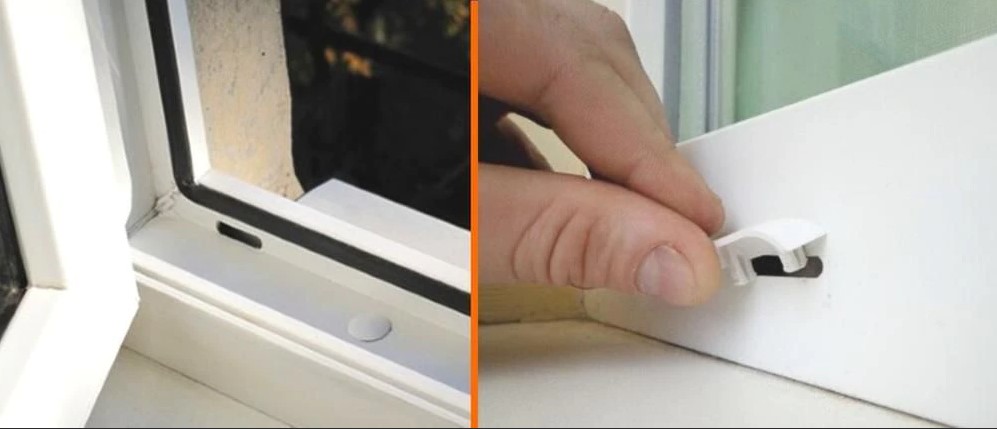

С уличной стороны имеются 2 дренажные прорези, изначально закрытые пластиковыми заглушками. Декоративные детали снимите, поддев отверткой. Резиновый уплотнитель длиной 5 см срежьте ножом на верхнем торце открывающейся створки.

Фото - Удаление дренажных заглушек

Вентиляция работает за счет прохождения воздуха по камерам профиля. С улицы поток проникает сквозь освобожденную от заглушки прорезь. Внутрь квартиры воздух поступает через щель, образовавшуюся на месте подрезанного уплотнителя.

Проходящий сквозь камеры воздушный поток зимой прогревается, что слабо сказывается на теплопотерях.

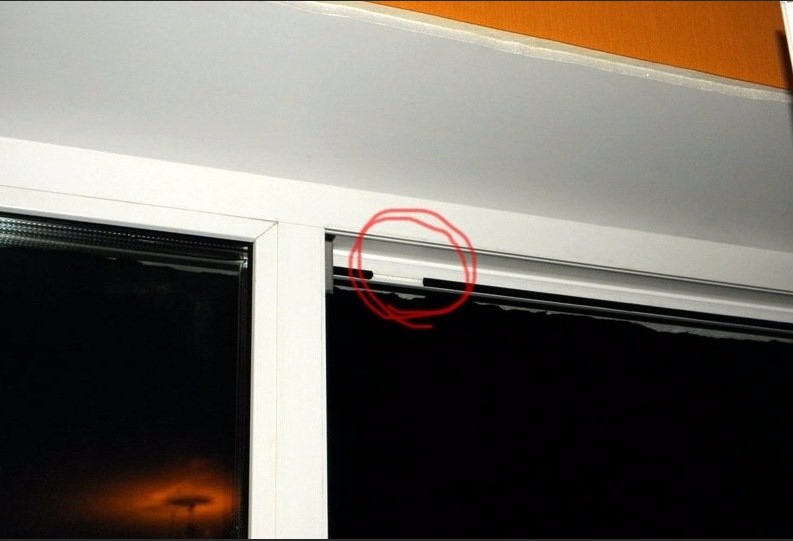

Фото - Удаленный фрагмент уплотнителя на створке окна

Минус народного метода:

  • невозможно реализовать идею на глухих окнах без форточки;
  • объем поступающего воздуха невозможно регулировать;
  • через открытую дренажную прорезь внутрь камер профиля летом проникают насекомые;
  • из-за слабой тяги летом прекращается приток воздуха.

Плюс вентиляции – отсутствие капиталовложений. Идею удастся реализовать на одном окне за 5-10 минут.

Организация притока через приточный клапан на окне

Принцип обустройства вентиляции схож с народным методом создания притока, но без удаления дренажных заглушек и разрезания уплотнителя. На окно установите проветриватель с клапаном. По конструкции и месту установки различают 2 вида пластиковых устройств с регулировочной заслонкой:

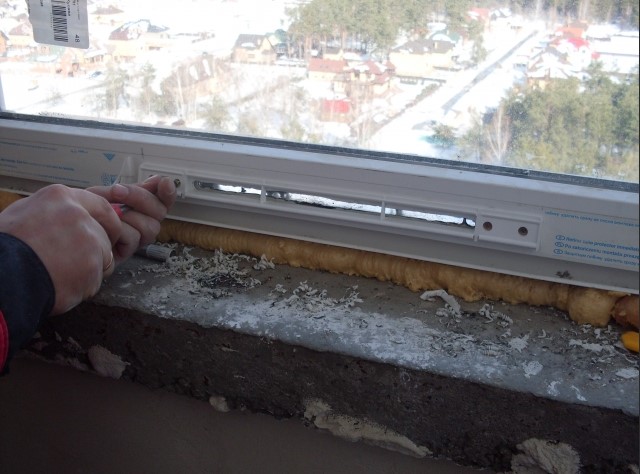

  1. Клапан на глухое окно. Под проветриватель просверлите насквозь ПВХ профиль. Снаружи на отверстие установите защитный козырек. Со стороны квартиры закрепите на раме крышку с регулирующей заслонкой.

Фото - Врезной приточный клапан на глухом окне

  1. Клапан на открывающуюся створку. Проветриватель установите без сверления профиля на внутреннюю часть рамы. Вместо уплотняющей резины используйте идущий в комплекте с приточным устройством материал.

Фото - Приточный клапан на открывающейся створке

Оконные клапаны работают в квартирах с хорошей вытяжкой. Заводом изготовителем обещана производительность приточного устройства 30 м3/час. Реальный показатель составит 25 м3/час. Одному человеку достаточно поступления свежего воздуха, но для всей квартиры мало.

Нужно учесть количество проживающих людей. Когда в одной комнате одновременно собирается 5-6 человек, установить на окна соответствующее количество клапанов нереально.

Минусы оконных проветривателей:

  • невозможно клапана установить на раму, больше половины перекрытую верхним откосом;
  • проветриватели неэффективны для квартир с высокими потолками;
  • интенсивность естественного притока зависит от силы и направления ветра.

По сравнению с подрезанной резинкой, проветриватель имеет регулировочную заслонку, что относится к плюсам. Клапан недорогой, легко установить своими руками.

Организация притока через сквозное отверстие стены

Полноценный приток получите установкой вентиляционного клапана через сквозное отверстие на стене. Монтаж доступен своими руками, но сложности возникнут с бурением железобетона. Если нет инструмента и опыта, обращайтесь к наемным специалистам.

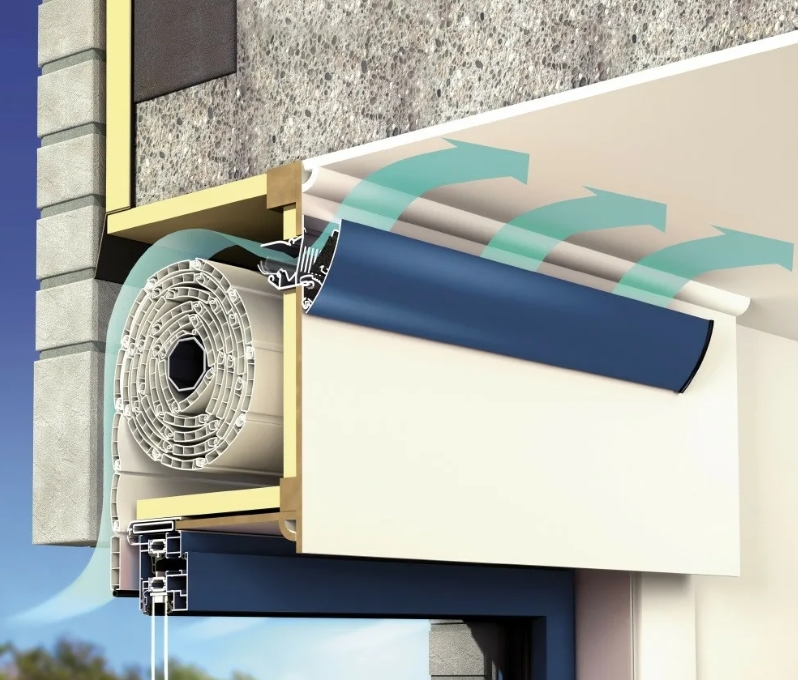

Приточный клапан в стене

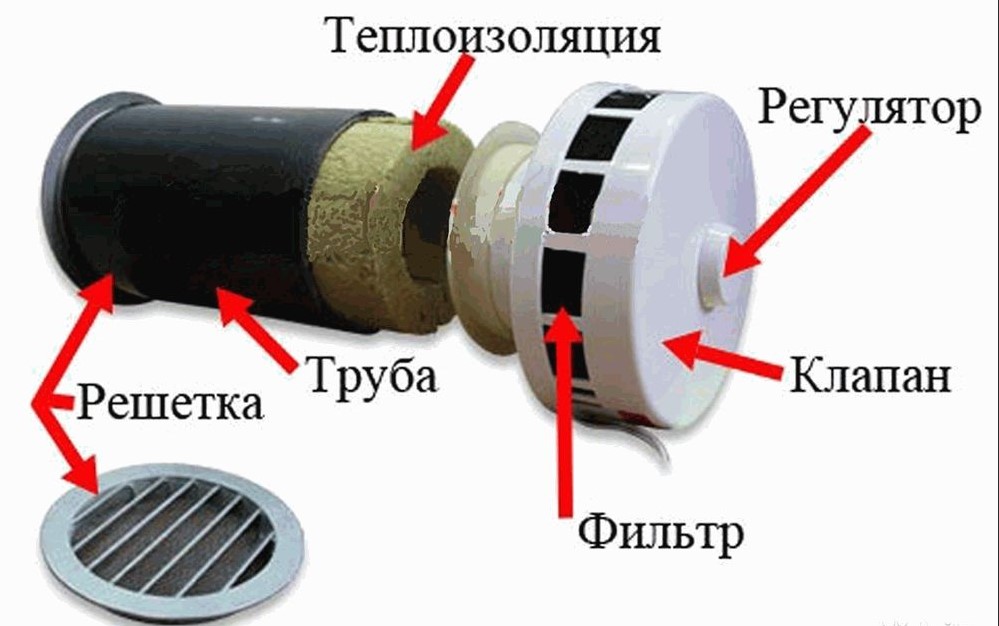

Клапан естественной вентиляции состоит из следующих узлов:

  • воздуховод в виде куска трубы диаметром 60-150 мм;
  • москитная сетка с декоративной решеткой для установки на канал со стороны улицы;
  • заслонка регулировки прохождения воздушных потоков;
  • воздушный фильтр с теплоизоляционным уплотнителем и распределительной решеткой для установки изнутри квартиры.

Фото - Стеновой приточный клапан

Плюсы естественного притока через стеновой клапан:

  • оборудование недорогое для обустройства приточной вентиляции;
  • подойдет для небольшой квартиры со стандартной высотой потолков, куда достаточно подачи 35-90 м3/час свежего воздуха;
  • входящий поток очищается фильтром;
  • отсутствует склонность к обмерзанию и образованию конденсата зимой;
  • естественный приток организован без расхода электроэнергии.

К недостаткам отнесем неудобство ручной регулировки заслонкой, отсутствие возможности подогрева приточных потоков зимой.


Клапан принудительной вентиляции (бризер — узнайте, что это) дополнен вентилятором. Выпускают модели с подогревателем воздуха, другими функциями. Для продвинутых систем вентиляции больших квартир созданы реверсивные, ротационные и перекресточные рекуператоры.

Плюсы принудительного приточного оборудования:

  • автоматическая работа и контроль;
  • ступенчатая очистка потоков;
  • возможность управления с пульта или смартфона;
  • контроль датчиками состояния окружающей воздушной среды;
  • наличие дополнительных функций, повышающих качество воздуха.

К недостаткам отнесем сложность монтажа своими руками, высокую стоимость, расход электроэнергии.

Фото - Бытовой рекуператор для квартиры

Организация притока установкой кондиционера с функцией подачи воздуха

Современные сплит-системы способны не только охлаждать и обогревать помещение, но и обеспечивать приток воздуха с улицы. Оборудование оснащено дополнительным вентилятором, установленном внутри корпуса кондиционера.

Подача всасываемого с улицы свежего воздуха в квартиру выполняется по отдельному патрубку длиной до 1 метра, проложенному сквозь стену.

Фото - Кондиционер с притоком свежего воздуха
Плюсы сплит-системы:

  • поступающий поток фильтруется, подвергается подогреву или охлаждению;
  • регулируется объем поступающего воздуха;
  • принудительный приток работает независимо от погодных условий, силы и направления ветра.

К недостаткам отнесем высокую стоимость сплит-системы, невозможность монтажа своими руками. Через вышедший из строя кондиционер приток не поступает. Работа дополнительного вентилятора сопровождается шумом. Фильтры от быстрого загрязнения нужно часто чистить.

Пошаговый алгоритм монтажа приточного клапана в стену

Технология установки приточной вентиляции в квартире несложная, когда есть инструмент и умение работать. Чтобы своими руками через сквозное отверстие врезать стеновой клапан, понадобится перфоратор с коронкой для бурения и функцией сверления.

Рассмотрим подробный алгоритм монтажа:

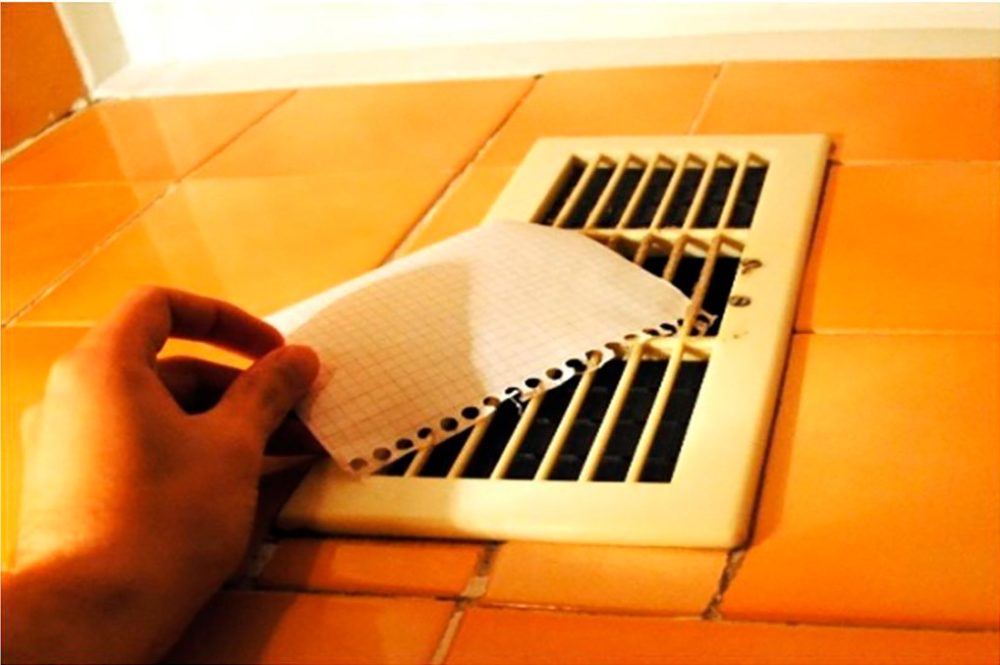

  1. Перед началом монтажа приточного клапана убедитесь в работе вытяжного общедомового канала. К продуху прислоните лист бумаги. Для временного притока воздуха откройте форточку. Прилипший к продуху лист свидетельствует о наличии тяги в вентиляции.

Фото - Проверка работы вытяжного канала листом бумаги

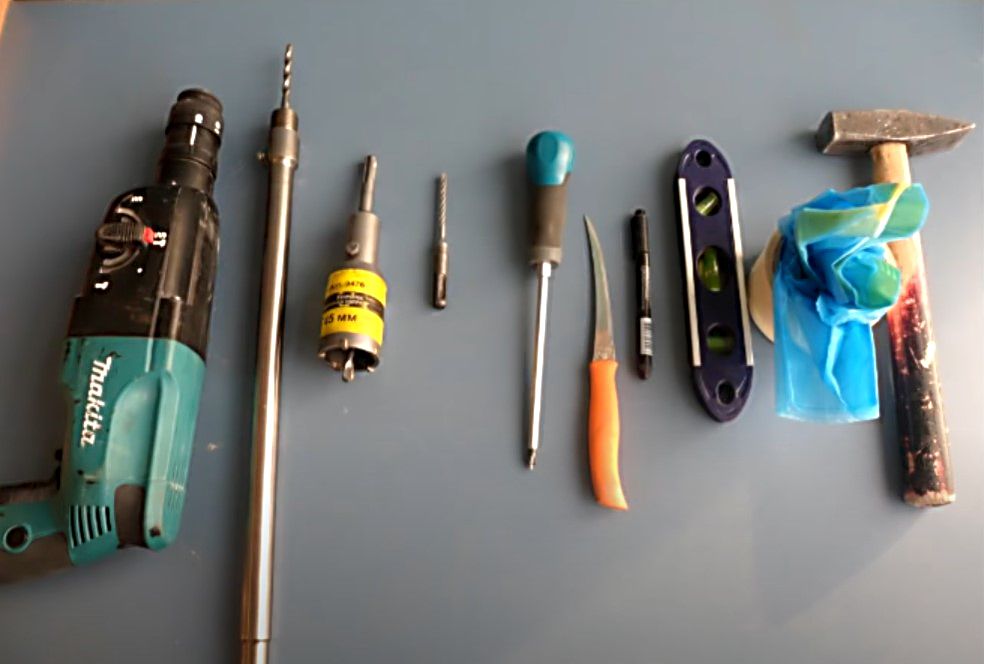

  1. Подготовьте инструмент для бурения стены. Понадобится дрель, перфоратор, молоток, зубило и набор сверл по бетону с алмазной коронкой.

Фото - Инструмент для бурения стены

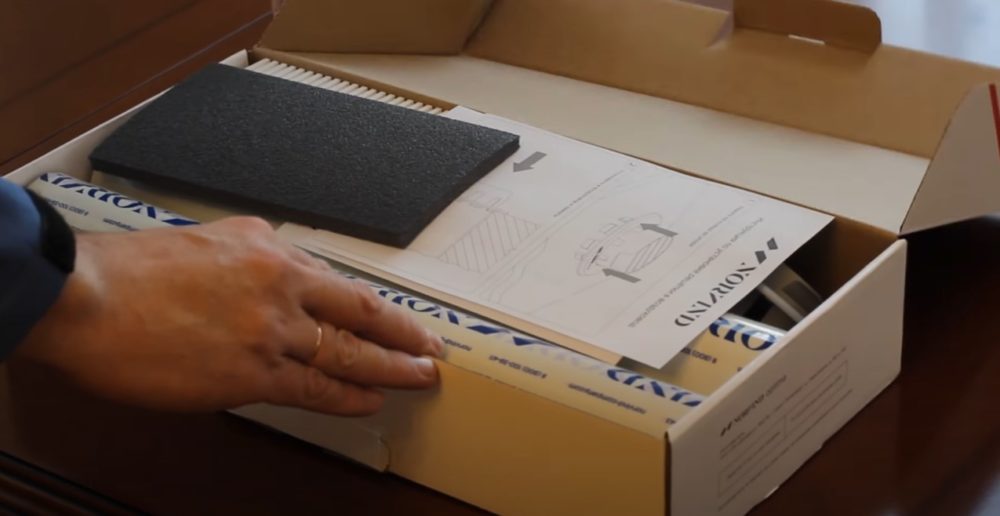

  1. Распакуйте клапан из заводской упаковки. Ознакомьтесь с указаниями в инструкции. Проверьте наличие полной комплектации деталей.

Фото - Подготовка деталей клапана для врезки

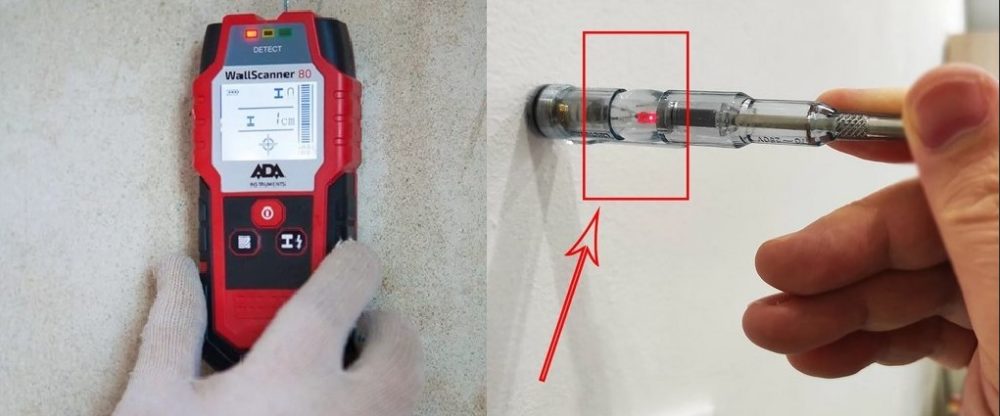

  1. Оптимальное место врезки клапана в квартире – участок между подоконником и батареей. Поступающий с улицы воздух зимой будет прогреваться от тепла работающего радиатора. Место под врезку на наличие арматуры и проводки проверьте цифровым детектором.

Фото - Проверка участка стены на наличие арматуры и проводки

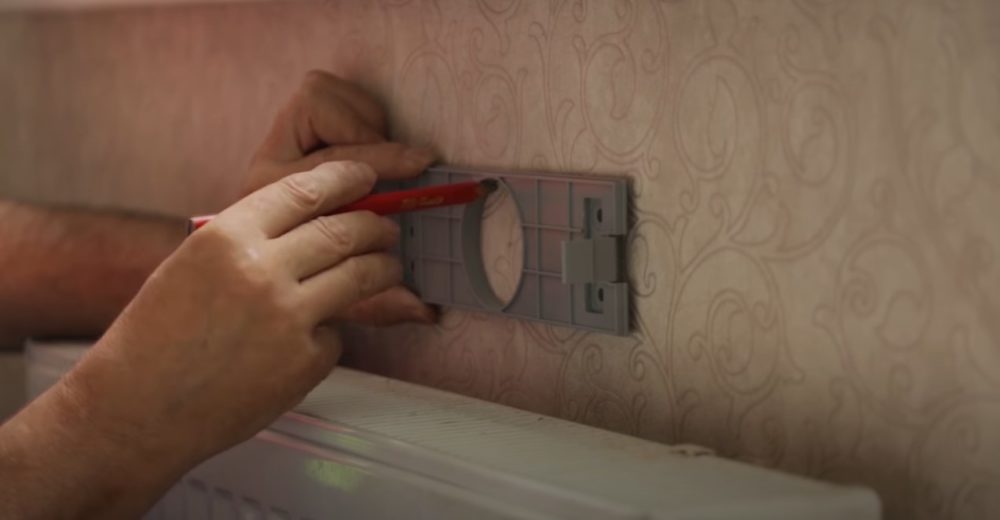

  1. На свободном от арматуры и проводки участке стены нанесите разметку отверстия под сверление. Приложите корпус клапана, обведите по контуру карандашом или маркером.

Фото - Разметка на стене под сверление

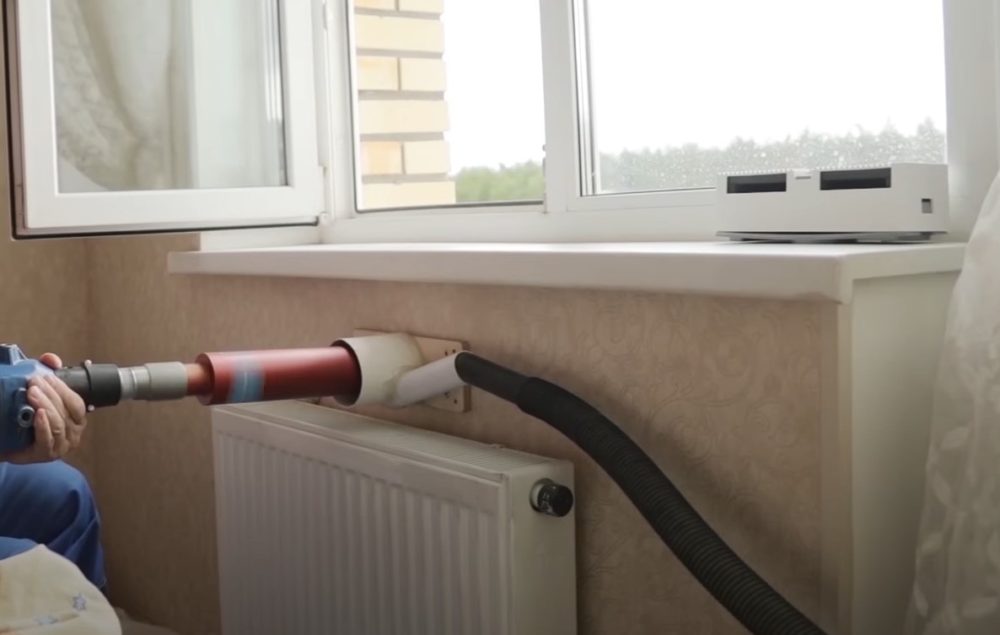

  1. Над местом сверления укройте батарею отопления полиэтиленовым мешком с возможностью сбора в него основной части мусора. Чтобы пыль не разлеталась по квартире, закрепите на радиаторе шланг пылесоса. Всасывающее отверстие трубки направьте к месту бурения.

Фото - Сверление стены алмазной коронкой

  1. Толстую стену коронкой не пройдете. После углубления до 70 мм извлеките из отверстия вырезанный кусок бетона. Зубилом и молотком пробейте по центру отверстие насечку. Дальнейшее сверление выполняйте перфоратором и буром по бетону.

Фото - Сверление буром по бетону

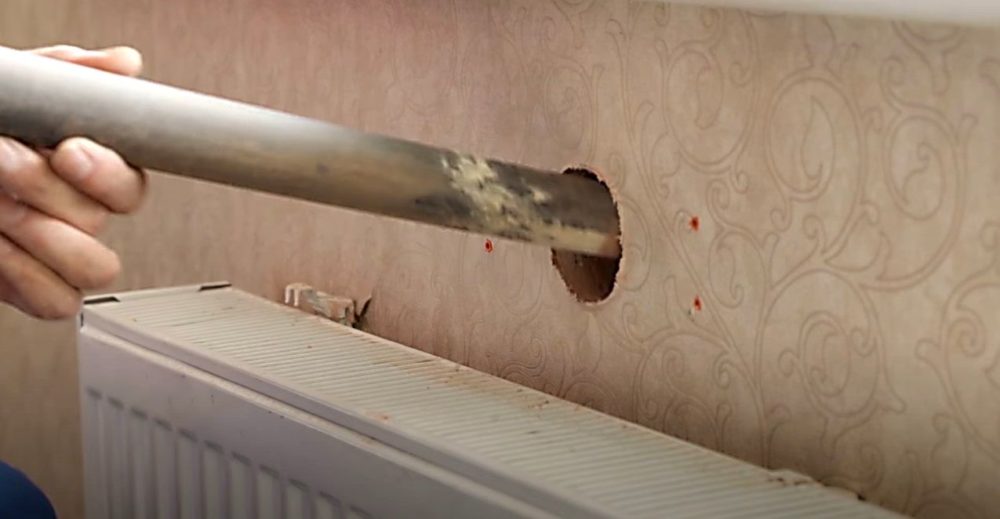

  1. Изнутри просверленного сквозного отверстия удалите пыль при помощи пылесоса.

Фото - Удаление из отверстия пыли пылесосом

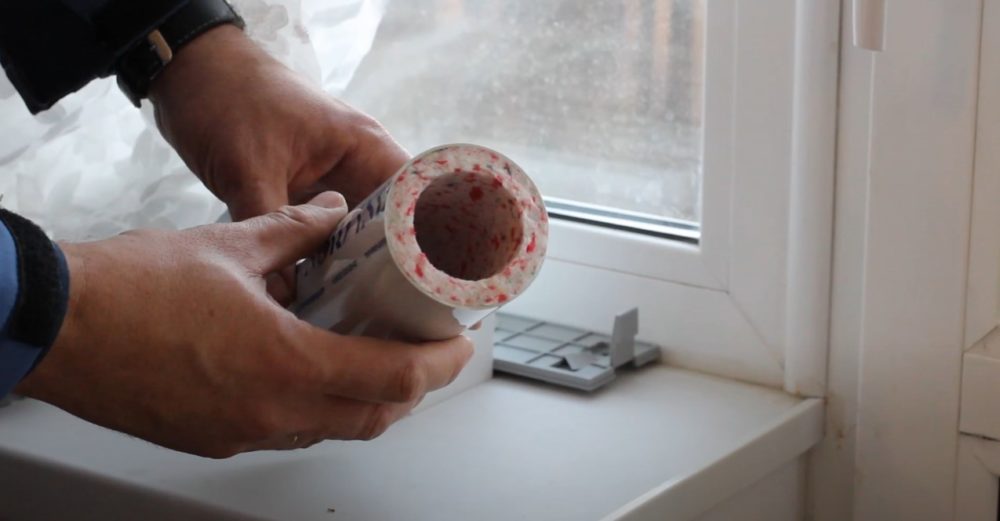

  1. Приточное устройство комплектуется уплотняющей вставкой. Фасонный элемент погрузите внутрь подготовленного отверстия. Выступающую за плоскость стены часть уплотнителя отрежьте ножом.

Фото - Вставка уплотнителя в отверстие

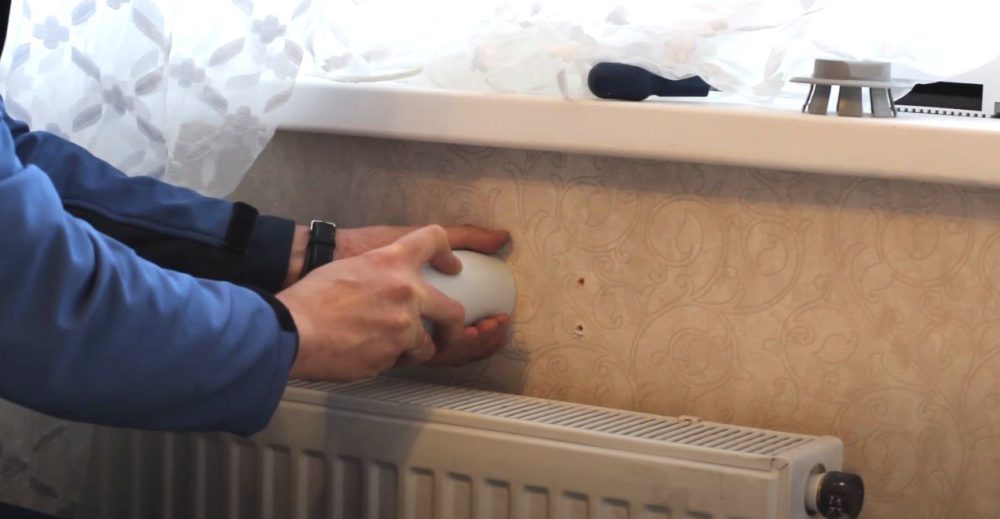

  1. На идущую в комплекте трубку воздуховода насадите подрезанный по длине фасонный уплотнитель, вставьте внутрь подготовленного отверстия. Со стороны улицы закройте канал решеткой.

Фото - Вставка трубки с уплотнителем внутрь отверстия

  1. Выступающую в квартиру часть трубки воздуховода отрежьте ножом. У стены оставьте припуск 1 см.

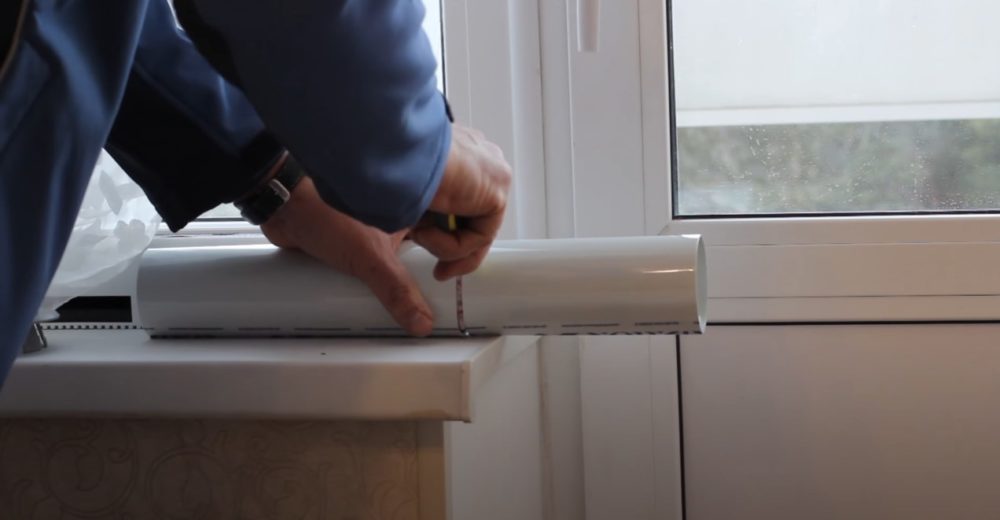

Фото - Обрезка ножом выступающей части трубки воздуховода

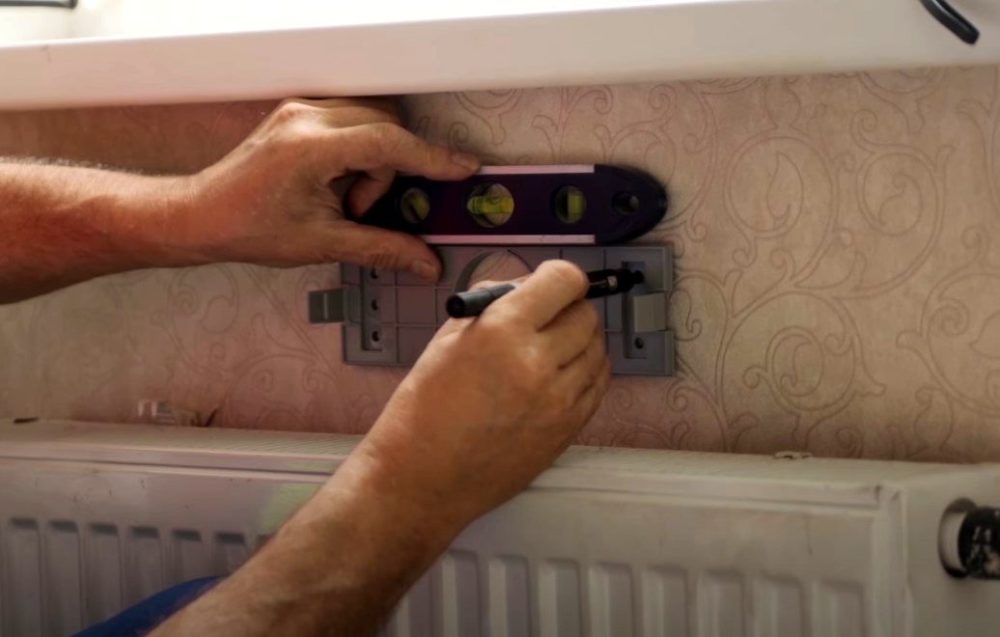

  1. Приложите корпус клапана к отверстию с выступающей кромкой воздуховода. Выставьте по уровню, отметьте отверстия под крепления.

Фото - Выставление корпуса клапана по уровню

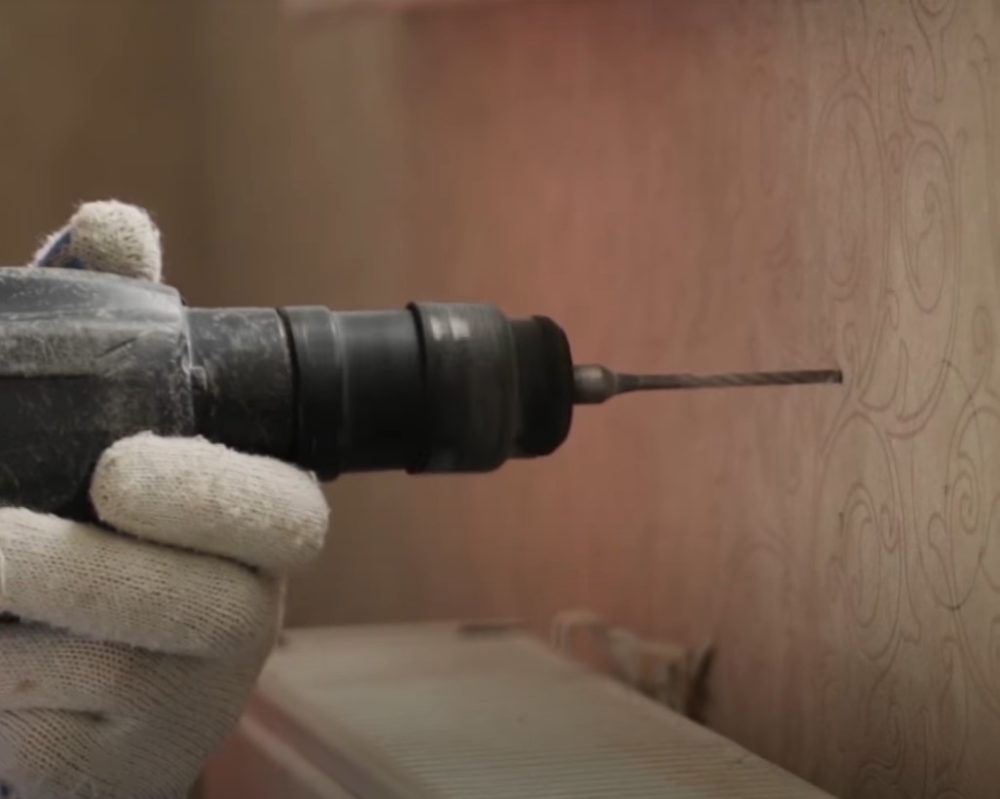

  1. Просверлите по разметке отверстия под крепление корпуса клапана.

Фото - Сверление отверстий под крепление корпуса клапана

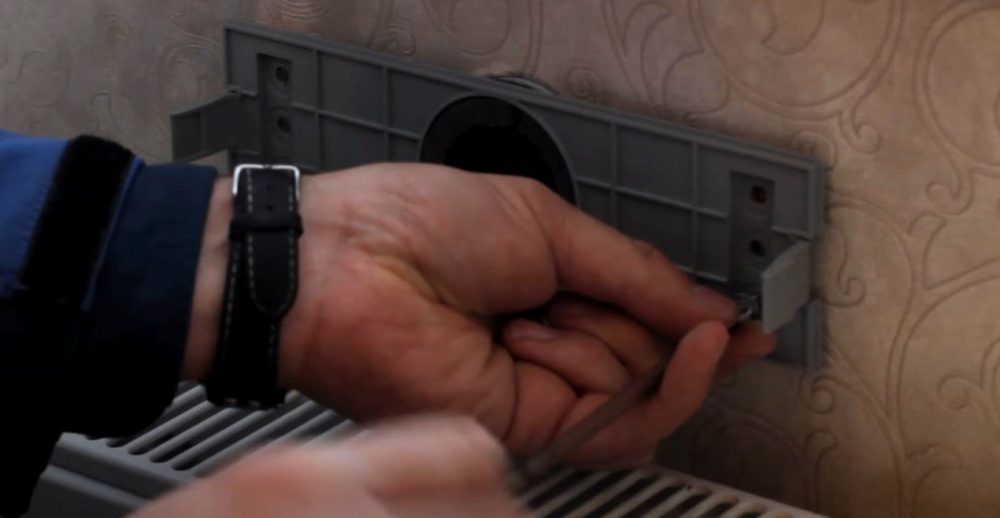

  1. В подготовленные отверстия вставьте пластиковые дюбели. Закрепите саморезами корпус.

Фото - Крепление корпуса приточки саморезами

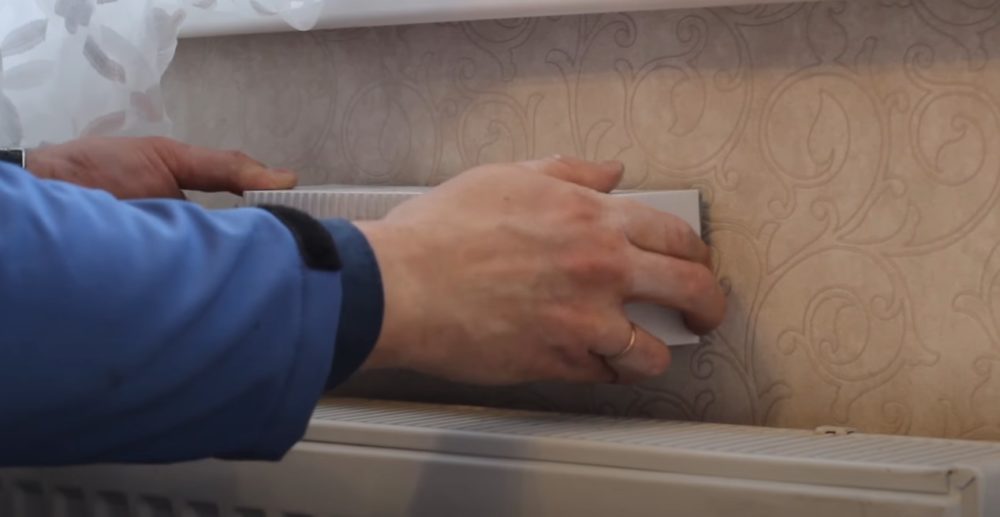

  1. Установить в корпус фильтр, другие комплектующие детали клапана.

Фото - Установка деталей клапана в корпус

  1. Проверьте собранный клапан на работоспособность. К отверстию с заслонкой поднесите горящую свечу. Пламя должно отклоняться в квартиру приточным потоком воздуха.

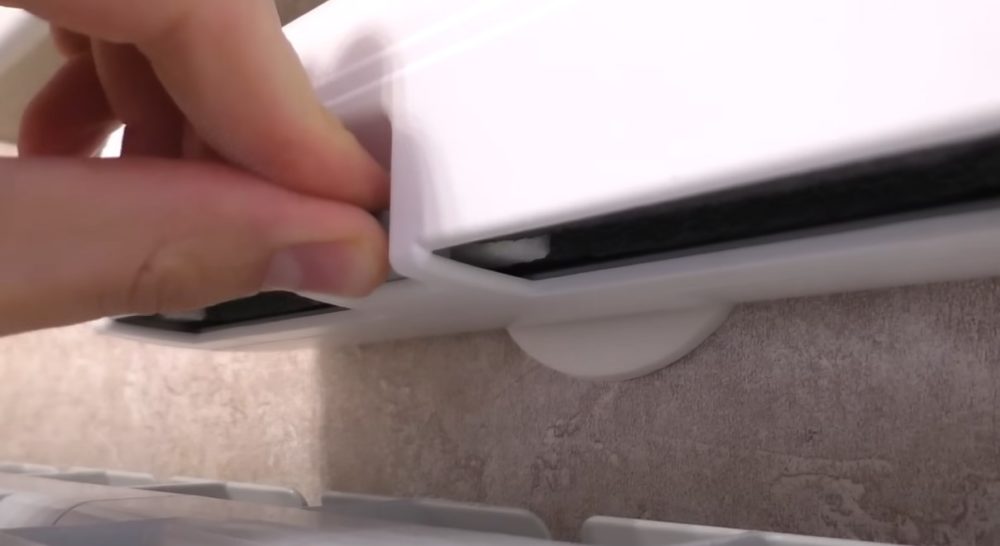

Фото - Проверка притока воздуха пламенем свечи

Монтаж принудительного приточного клапана выполняется по аналогичному принципу. Дополнительные действия будут связаны с прокладкой проводки для подключения вентилятора.

Выбирая клапан для квартиры, не забывайте о производительности приточного устройства. На 1 человека должно поступать воздуха: в спальню 30 м3/час, кухню – 60-90 м3/час, санузел – 25-50 м3/час. Нормы возьмите из таблиц в свободном доступе интернета.

Видео материалы

Приточный клапан ДОМВЕНТ
Приточная вентиляция в квартире - Просто, без рекуператора

Ответы на часто задаваемые вопросы

Как работает приточная вентиляция?

Через приточную вентиляцию свежий воздух со стороны улицы поступает внутрь помещения.

Виды приточной вентиляции

Приточная вентиляция бывает канальная и бесканальная, принудительная с вентилятором, естественная. По конструкции вентиляция делится на сборную и моноблок.

По качеству воздуха система бывает с фильтрацией, увлажнением, осушением, подогревом или охлаждением.

Для чего нужен рекуператор в системе вентиляции?

Рекуператор совмещает в корпусе приточку и вытяжку, служит для теплообмена между приточными и отводящимися из помещения воздушными потоками.

Виды вентиляции в квартире

В квартире можно обустроить приточную, вытяжную и приточно-вытяжную инженерную систему. Вентиляция бывает естественная, принудительная и смешанная, канальная или бесканальная.

Систему для квартиры делают автономную или с подключением к общедомовому каналу.

Для чего нужен приточно-вытяжной вентилятор?

Вентилятор принудительно захватывает с улицы или отводит из помещения воздух.

В статье использованы источники:
  • Крупнов Б. А., Шарафадинов Н. С. «Руководство по проектированию систем отопления, вентиляции и кондиционирования воздуха», 2006 год
  • СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование»
  • ГОСТ Р 53301-2009. Клапаны противопожарные вентиляционных систем. Метод испытаний на огнестойкость 2015 год
  • Посохин В. И. «Аэродинамика вентиляции» М. 2008 год
