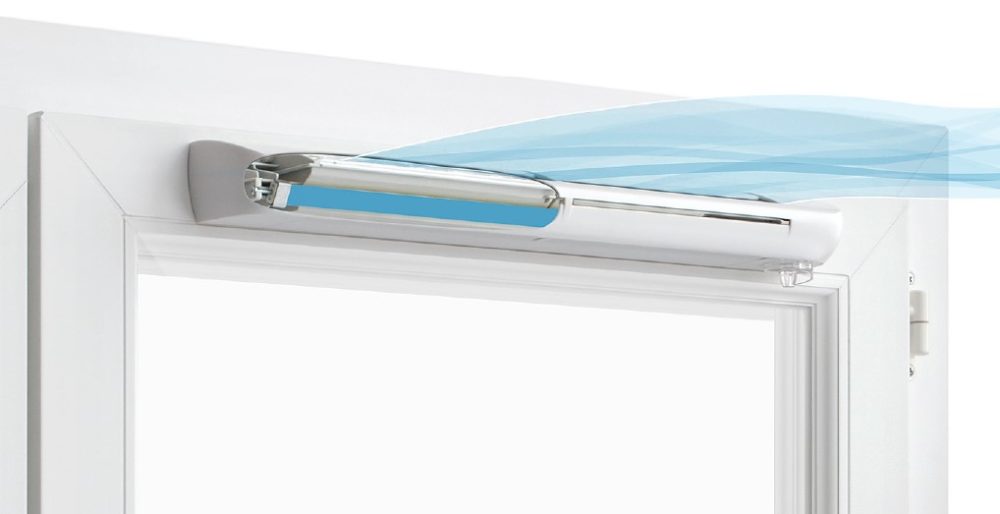

По предназначению оконный приточный клапан – это технический элемент вентиляции, служащий для подачи свежего воздуха с улицы в помещение.
Чтобы установить врезной прибор на глухое окно, в профиле рамы подготовьте сквозные отверстия, закрепите корпус саморезами. На открывающемся окне монтаж выполняйте без фрезерования методом фиксации клапана на верхнюю часть створки.
- Зачем ставить приточный проветриватель на окно
- Устройство, разновидности, принцип работы проветривателя
- Рекомендации по выбору клапана, сравнение с другими видами приточных устройств
- Рейтинг лучших оконных клапанов
- Ventec VT 101
- Brookvent AQUVENT HY
- AerEco ЕММ
- Vents ПО 400
- Ventec VT 501
- Air-Box Comfort
- ERA WV350 White
- Пошаговая инструкция установки приточного клапана на ПВХ окно
- Установка оконного клапана на форточку
- Установка оконного клапана на глухое деревянное окно
- Видео установки оконного клапана
- Ответы на актуальные вопросы
Зачем ставить приточный проветриватель на окно
Вентиляция работает, когда организован приток свежего и отведение отработанного воздуха. Проветриватель ставят на окна с герметичными стеклопакетами, чтобы создать нормальные условия для воздухообмена в комнате.
Основное назначение клапана – подача воздуха с улицы в помещение.
Существует несколько способов организовать приток. Почему владельцы недвижимости отдают предпочтение оконному проветривателю, объясняется преимуществами прибора:
- недорогой прибор прост в эксплуатации и монтаже;
- наличие проветривателя на окне снижает вероятность образования конденсата на стеклопакете и раме окна;
- компактное приточное устройство не уменьшает световой проем окна;
- приток воздуха идет без создания сквозняка, что снижает риск получить простуду играющим на полу комнаты детям;
- установка проветривателя не сказывается на увеличении теплопотерь и снижении шумоизоляции помещения.
К недостаткам относят зависимость интенсивности естественного притока воздуха через проветриватель от погодных условий.
Зимой из-за разницы температур на оконной раме может образоваться наледь. Дешевые модели без фильтра пропускают с притоком воздуха пыль, бактерии и аллергены.
Предлагаем ознакомиться с альтернативой приточного клапана — канальный кондиционер с приточной вентиляцией.
Устройство, разновидности, принцип работы проветривателя
Установленный приточный клапан на окно работает в системе естественной вентиляции, когда от комнатной уличная температура ниже минимум на 5оС. Создается разница давлений, что приводит к втягиванию прохладных воздушных потоков в помещение.
Одновременно через вытяжку отводится отработанный воздух из комнаты. Проходящие через корпус приточного клапана потоки прогреваются, очищаются от пыли через фильтр.
Необходимы 3 условия для стабильной работы вентиляционного устройства:
- стабильное функционирование вытяжной вентиляции;
- создание циркуляции воздуха между комнатами через открытые межкомнатные дверные проемы или обустроенные зазоры в нижней части створок;
- герметично закрытая входная дверь.
Летом на улице теплее чем в комнате с работающим кондиционером. Чтобы через оконный проветриватель естественным способом поступал воздух, внутри помещения понадобится принудительная вытяжка с вентилятором.
Классификация оконных проветривателей по конструкции:

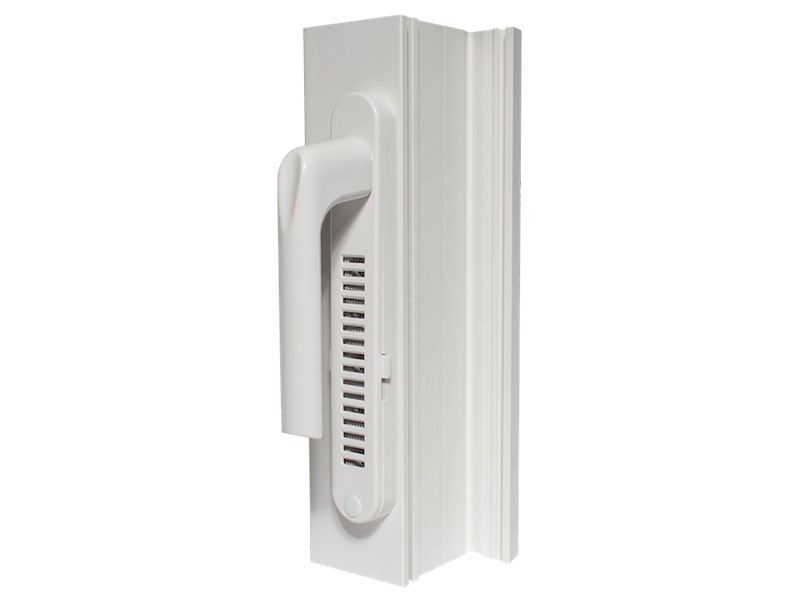

ПВХ окна могут комплектоваться ручкой со встроенным проветривателем. Узел обычно устанавливают на заводе во время изготовления рамы.
Состоит клапан приточной вентиляции из двух основных блоков:
В комплекте идут уплотнительные резинки, метизы для крепления корпуса, инструкция производителя.
Классификация моделей по принципу управления:
- Дешевые модели без регулировки воздушного потока. Встречаются редко из-за отсутствия спроса.
- Модели с ручной регулировкой методом перемещения заслонки.
- Модели с автоконтролем. Гигрорегулируемая система следит за объемом и расходом воздуха, контролирует влажность. Прибор оснащен механическим датчиком, способным работать без электричества.
По материалу изготовления проветриватели бывают металлические, пластиковые и деревянные. По соотношению цена/качество выигрывают модели из пластика.
Рекомендации по выбору клапана, сравнение с другими видами приточных устройств
Когда в помещении обустроена приточно-вытяжная вентиляция, оконный проветриватель дополнительно не нужно ставить. Прибор необходим для создания притока, если в здании с герметичными окнами установлена только вытяжка.
Сколько нужно поставить клапанов, с какими параметрами – рассчитывайте по объему комнаты и количеству одновременно пребывающих людей. Используйте табличные значения, имеющиеся в свободном доступе.
Модель приспособления подбирайте по техническим характеристикам с учетом проведенных расчетов.
- Пропускная способность – объем проходящего воздуха за 1 час при полностью открытой заслонке.
У моделей с ручным управлением показатель составляет 5-42 м3/час.
- Производительность – соотношение значения пропускной способности к разности давления, создающегося между улицей и помещением. Нормальный показатель для частных домов и квартир: пропускная способность – 25-35 м3/час, разность давления – 10 Па.
- Шумоизоляция не должна значительно снижаться после монтажа клапана. Изначальный показатель для ПВХ окна – 30-40 Дб. Установка прибора с акустическими прокладками и козырьком снижает шумоизоляцию всего на 1-1,5 Дб.
- Температурный режим работы определен производителем для каждой модели.
Неправильный выбор по параметру приведет к обледенению корпуса зимой, поломке механизма.
В жилых помещениях удобнее пользоваться моделями с автоматической регулировкой, функцией автоконтроля. Проветриватели с ручным перемещением заслонки больше подходят для общественных зданий.

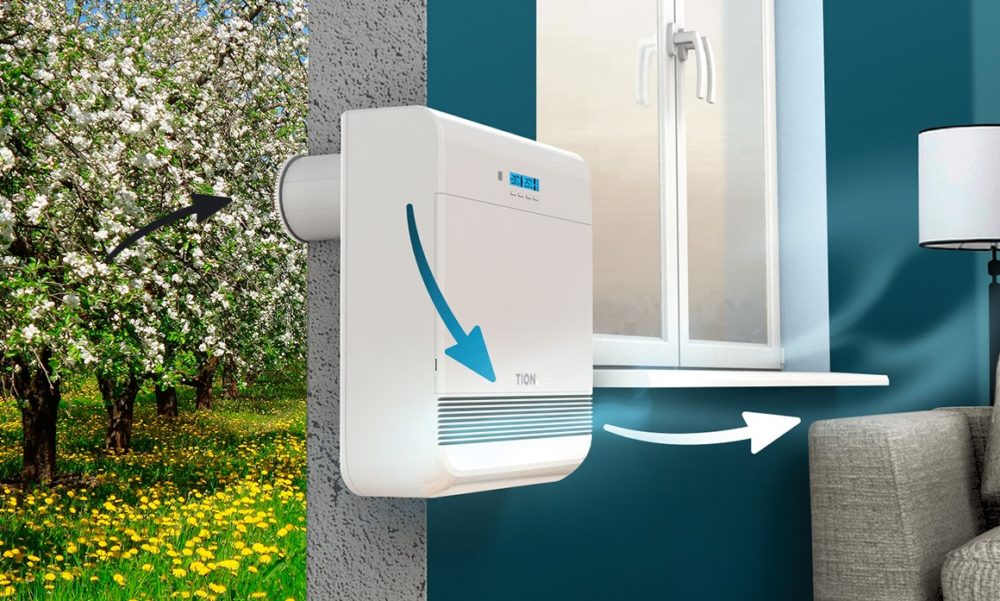

Чтобы сделать верный выбор, сравним оконный клапан с другими приточными проветривателями, устанавливаемыми в сквозное отверстие стены:
Оконный проветриватель предпочтите для маленькой квартиры или частного дома с небольшим количеством проживающих людей. Прямой пример – однокомнатная квартира и семья из двух человек.

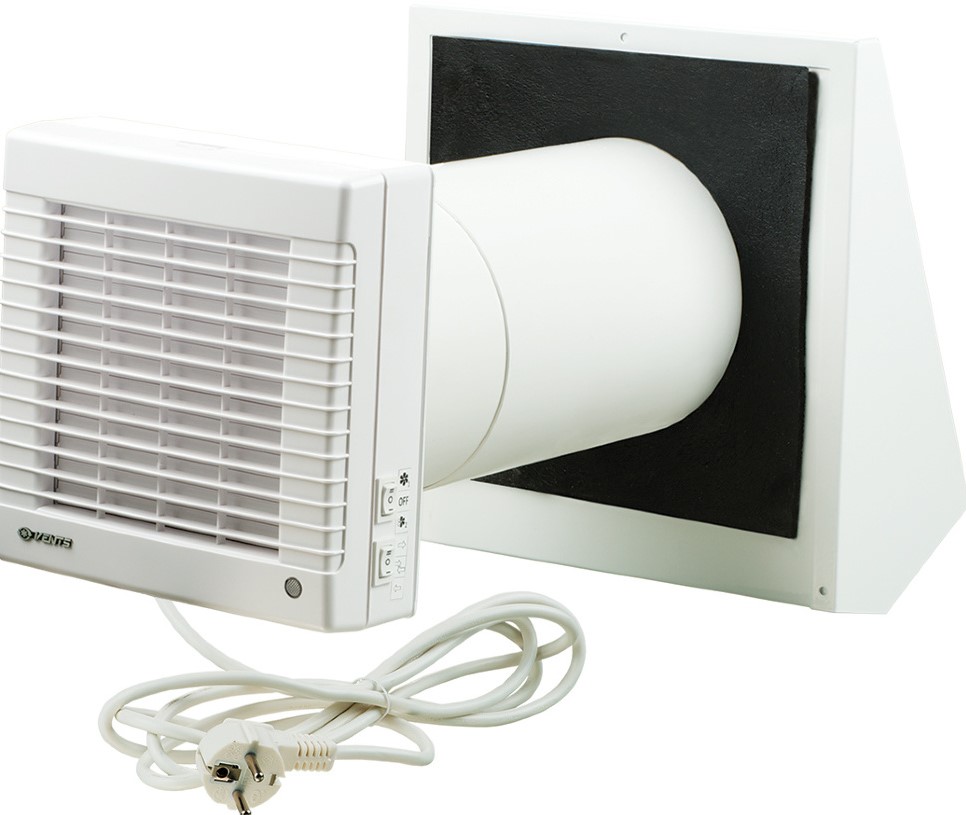

В коттедже, квартире или доме с количеством больше 3-4 комнат и 5 проживающих человек лучше ставить стеновой прибор вентиляции. Оконные проветриватели из-за слабой производительности не обеспечат приток воздуха, рекомендуемый санитарными нормами.
Рейтинг лучших оконных клапанов
Конструкция оконных проветривателей проста, что свидетельствует о безупречной работе любой модели. Однако приборы из качественного материала красивее выглядят, дольше служат.
Конструктивные нюансы моделей разных производителей сказываются на качестве притока воздуха и удобстве управления. Пользовательский рейтинг поможет выбрать лучший приточный прибор среди предлагаемого торговыми точками ассортимента товара.

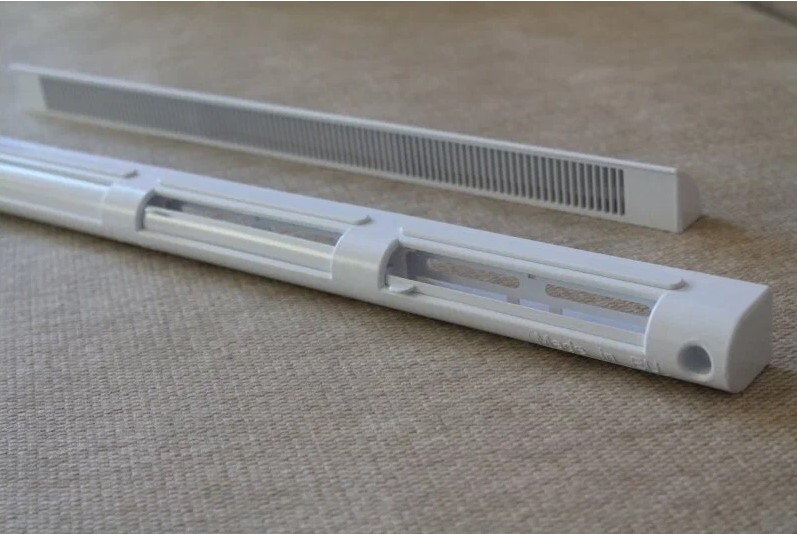

Ventec VT 101
В пользовании удобен клапан проветривания наличием автоматического контроля притока. Производители продумали конструкцию простого монтажа на оконный профиль. Вентиляция выполняется не в ущерб звукоизоляции.
Приточному устройству характерна высокая производительность – 32 м3/час. Для очищения поступающего воздуха от пыли и насекомых под козырьком установлен фильтр. На Яндекс Маркет модель с автоконтролем продают за 1800-1900 рублей.
Плюсы и минусы:
- высокий показатель шумоизоляции – 32 Дб;
- автоконтроль притока;
- высокая производительность;
- разнообразие моделей по цветовому исполнению.
- Недостатков в работе пользователи не выявили. Устраивает даже стоимость прибора, имеющего автоконтроль.

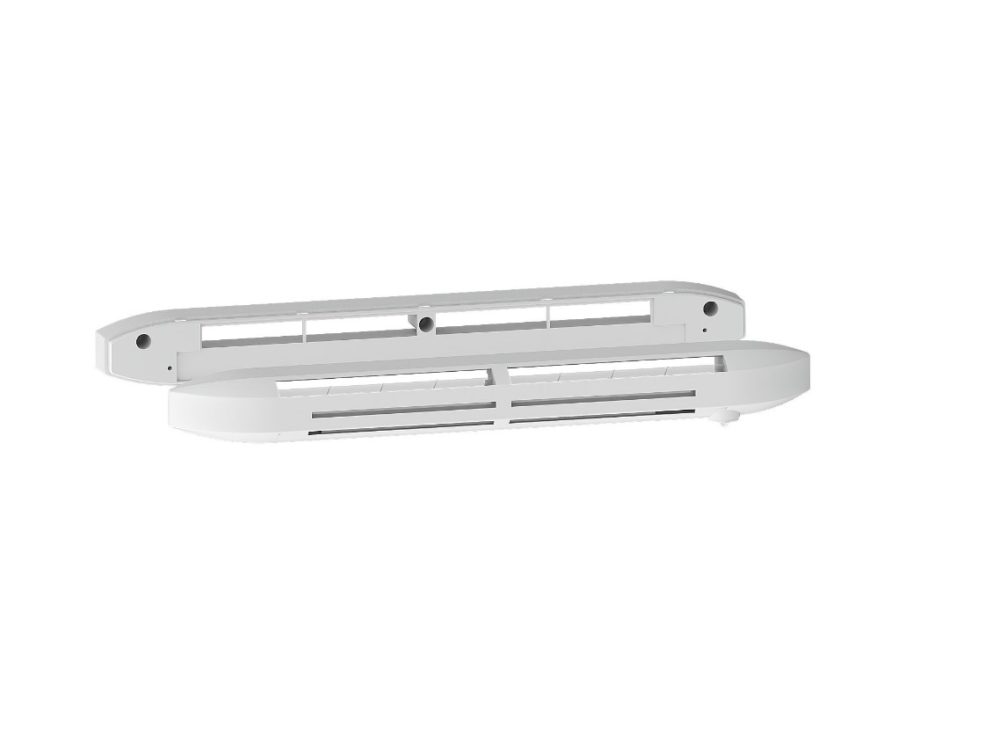

Brookvent AQUVENT HY
Умный вентиляционный клапан наделен гигрорегулируемой системой. Функция автоконтроля регулирует объем притока воздуха без участия пользователя. Наличие дополнительного датчика дает возможность следить за уровнем влажности.
Производитель предусмотрел удобную конструкцию компактного корпуса, чтобы упростить пользователю монтаж своими руками. Прибор не требует сложного ухода. Раз в год понадобится очистить фильтрующий узел от пыли.
Спрос на модель объясняется универсальностью применения. Клапан производительностью 30 м3/час рассчитан для установки на оконную ПВХ, деревянную и алюминиевую раму.
Преимущества и недостатки.
- тонкий аккуратный корпус;
- система контроля подачи воздуха и влажности;
- наличие трех рабочих режимов;
- поступление в помещение потока воздуха под наклоном;
- несложный монтаж и обслуживание.
- Можно отнести высокую стоимость.
Средняя цена оконного клапана на Яндекс Маркет 4074 рубля, но пользователи не считают стоимость минусом за высокое качество вентиляции. Других недостатков не обнаружено.
AerEco ЕММ
Прибор с автоконтролем притока воздуха и показателем влажности оснащен датчиком, работающим без электричества. Функционирование оконного клапана идет в полной адаптации к пользовательским потребностям.
Приток увеличивается открытием шторки, когда в комнате пребывают люди. В пустующем помещении прибор переходит на экономный режим работы, снижая пропускную способность воздуха. Максимальная производительность – 35 м3/час. Цена на Яндекс Маркет – 3890 рублей.
Плюсы и минусы:
- наличие системы автоконтроля с датчиком, работающим без электричества;
- простота ухода, монтажа и обслуживания;
- высокий показатель шумоизоляции – 37 Дб.
- Высокая стоимость
Минусов в работе пользователи не выявили. Редко встречаются жалобы на завышенную стоимость.

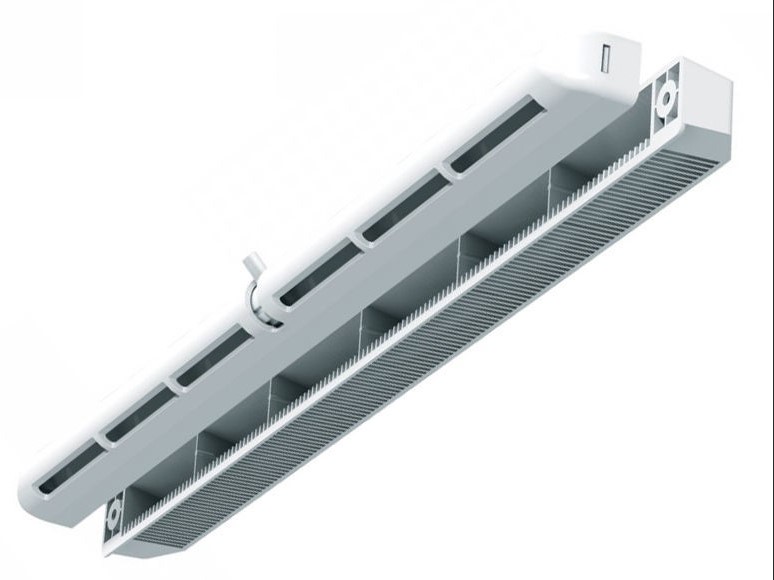

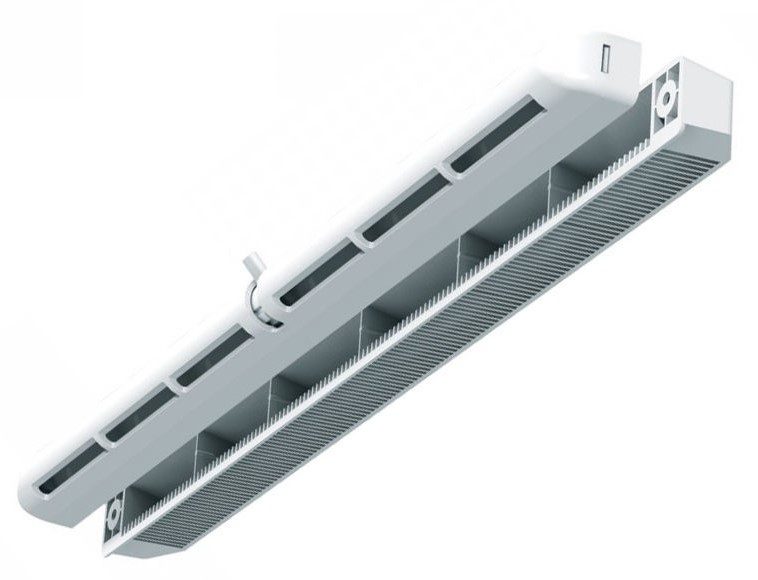

Vents ПО 400
Простая по конструкции недорогая механическая модель с ручным управлением справляется с работой в квартире и частном доме. Производитель гарантирует безотказное функционирование оконного проветривателя на протяжении 5 лет.
Состоит приточный клапан из фильтра, внутреннего элемента в форме решетки и наружного козырька. Поток поступающего воздуха пользователь выставляет вручную. Производителем заявлена максимальная производительность – 40 м3/час. Цена на Яндекс Маркет – 900 рублей.
Преимущества и недостатки:
- качественная сборка, хороший отлив пластика;
- удобное ручное управление;
- высокий показатель пропускной способности притока.
- Недостатков в работе, обслуживании и цене пользователи не выявили. Если сравнивать с моделями, оснащенными автоконтролем, минусом можно считать ручное управление.

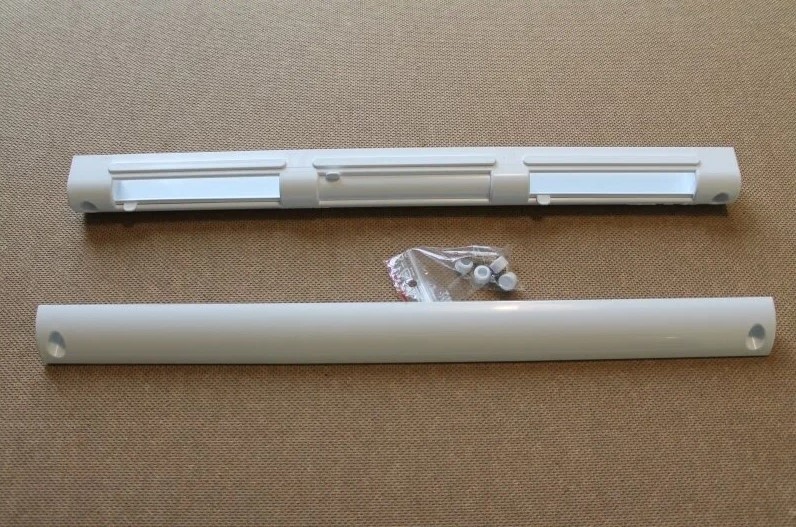

Ventec VT 501
Пользователи считают приточный проветриватель лучшим среди бюджетных механических моделей для установки в квартире. Конструкция продумана так, чтобы не создавался сквозняк. Под окном с приточным клапаном могут на полу играть дети, не боясь простудиться.
Модель VT 501 выпускают двумя стандартными размерами, отчего зависит производительность: 40 см – 35 м3/час, 27 см – 25 м3/час. Производитель предусмотрел комплектацию козырьком от воды и заглушками.
Регулировка направления и объема поступления притока выполняется вручную перемещением створок прибора. Цена на Яндекс Маркет – 1223 рубля.
Плюсы и минусы:
- возможность выбора в 5 цветовых исполнениях корпуса;
- показатель шумоизоляции – 32 Дб;
- наличие противомоскитной сетки;
- простая в монтаже и обслуживании модель.
- Минусы отсутствуют
С момента появления на отечественном рынке приточного проветривателя особых нареканий к работе нет.
Air-Box Comfort
По задумке производителя устанавливать оконный клапан нужно на открывающуюся створку. Фрезеровка рамы не требуется. Используя 2 вида фильтрующих уплотнителей, пользователю предоставляется возможность повысить показатель шумоизоляции или пропускной способности воздуха.
Корпус выполнен в современном дизайне, красиво выглядит на окнах жилых помещений и офисов. Производительность оконного проветривателя составляет 31 м3/час. Цена на Яндекс Маркет варьируется в диапазоне 430-470 рублей.
Преимущества и недостатки:
- прочное исполнение корпуса из качественного пластика;
- простой монтаж без фрезеровки рамы;
- долговечный проветриватель за низкую стоимость.
- Нареканий нет к качеству исполнения корпуса, работе механизма, управлению.

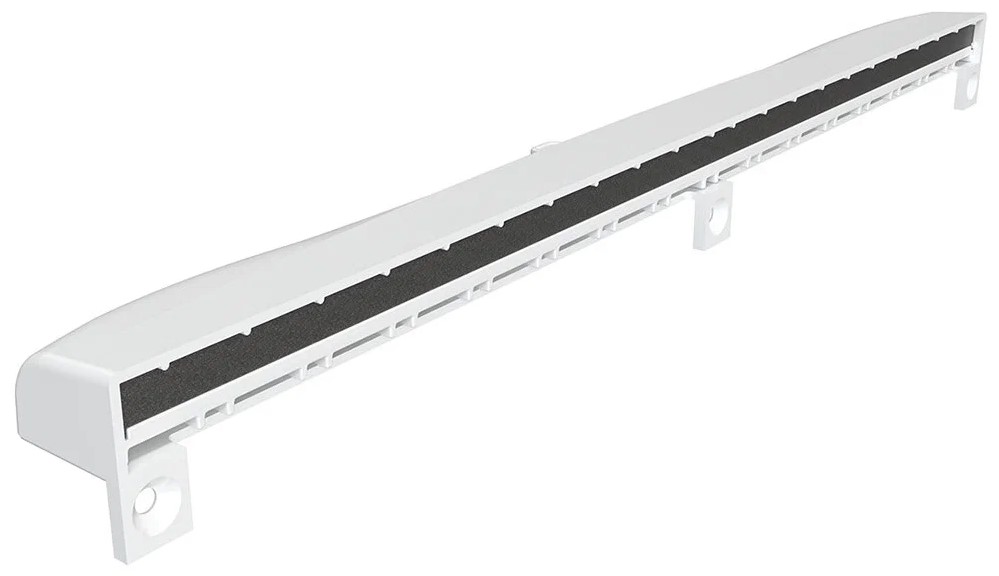

ERA WV350 White
Завершает рейтинг приточный проветриватель с ползунковым регулятором поступления потока воздуха. Методом перемещения ползунка пользователь задает нужный параметр. В закрытом положении приток воздуха прекращается.
Модель предназначена для крепления на пластиковые окна жилых и общественных помещений, обустроенных естественной или принудительной вентиляцией. Прибор совместим с поворотными и откидными ПВХ окнами.
Место установки – верхняя часть створки без сверления профиля. Комплектуется фильтром, крепежными элементами. На Яндекс Маркет продают оконный проветриватель за 815 рублей.
Плюсы и минусы:
- производительность – до 35 м3/час;
- наличие шумозащиты;
- удобная регулировка ползунком.
- В отзывах пользователи не указывают минусы модели.
Пошаговая инструкция установки приточного клапана на ПВХ окно
Технология монтажа проветривателя отличается для глухого и открывающегося окна. В первом случае требуется фрезерование рамы для получения сквозных отверстий. Во втором случае прибор навешивают на верхнюю часть форточки.
Рассмотрим подробно, как выполняется установка приточного клапана на пластиковое окно с форточкой и деревянную раму без открывающейся створки.
Установка оконного клапана на форточку
Если в комнате имеется открывающееся ПВХ окно, дешевле и проще установить клапан на верхнюю часть форточки. Обойдемся без фрезеровки и сверления рамы. Из инструментов нужна отвертка, карандаш с рулеткой и канцелярский нож.

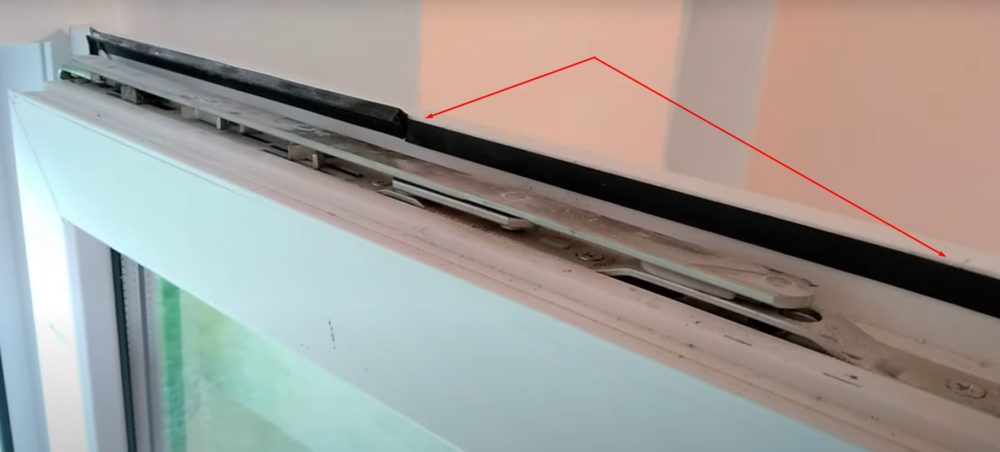

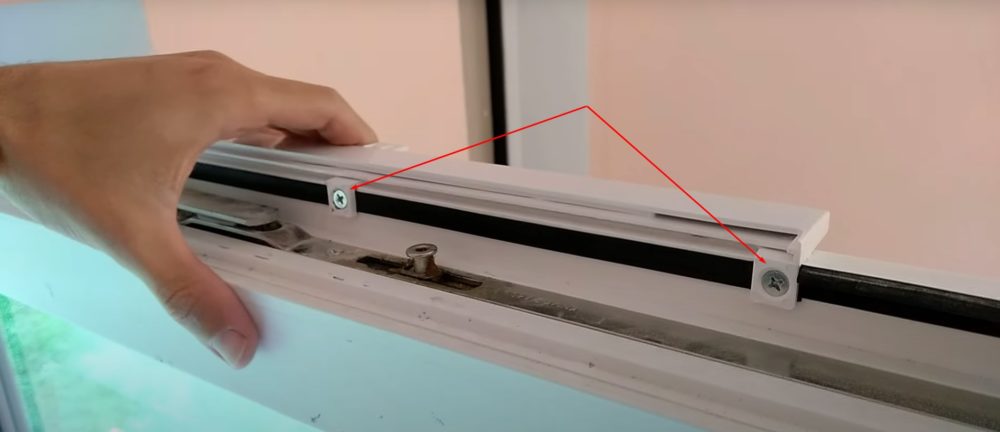

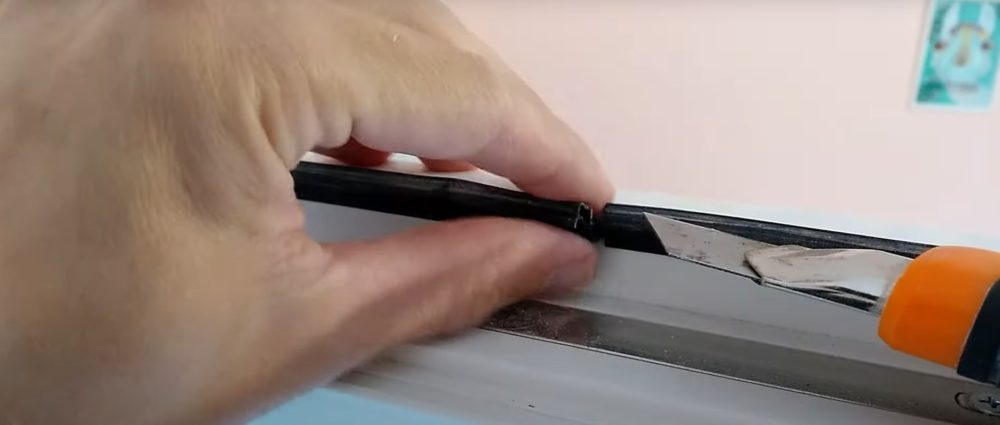

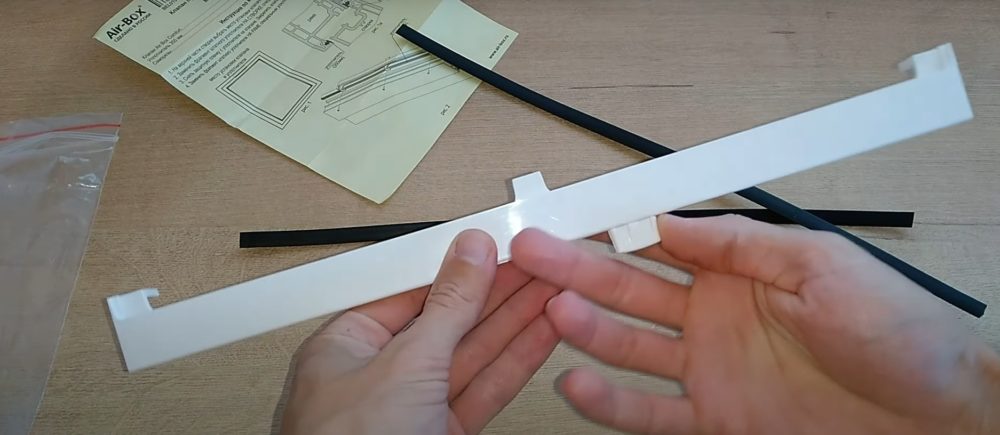

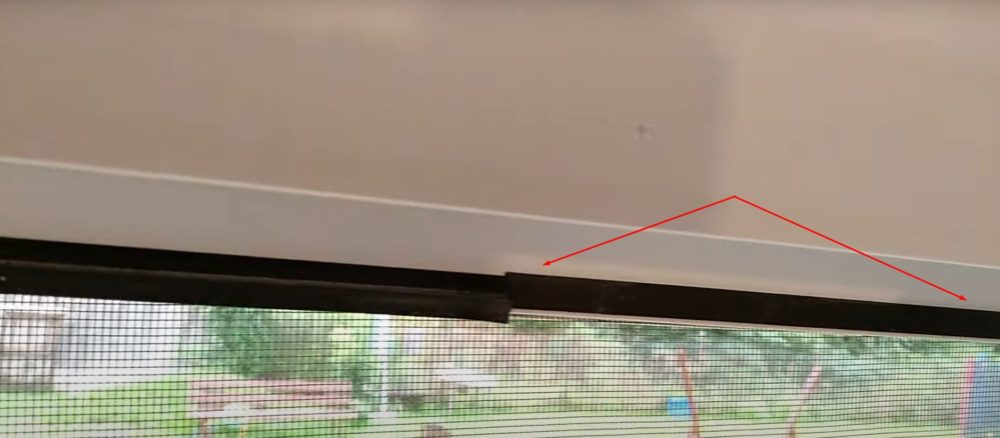

Пошаговая инструкция монтажа модели Air-Box Comfort:

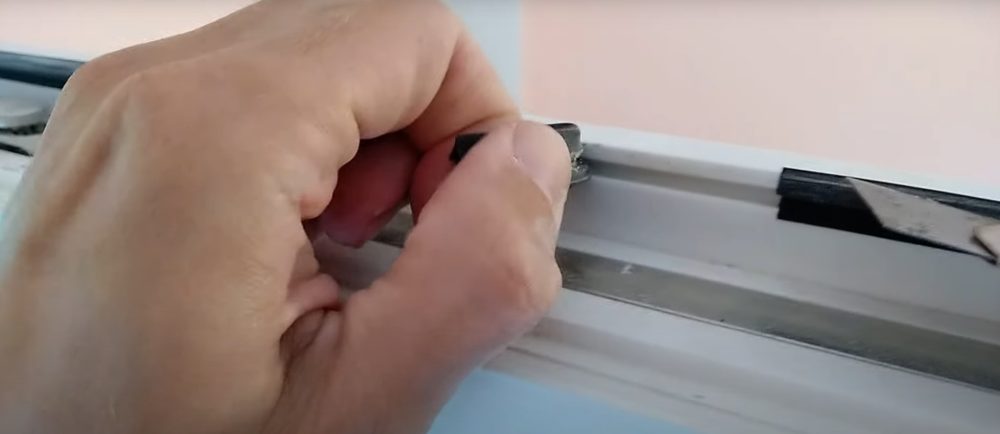

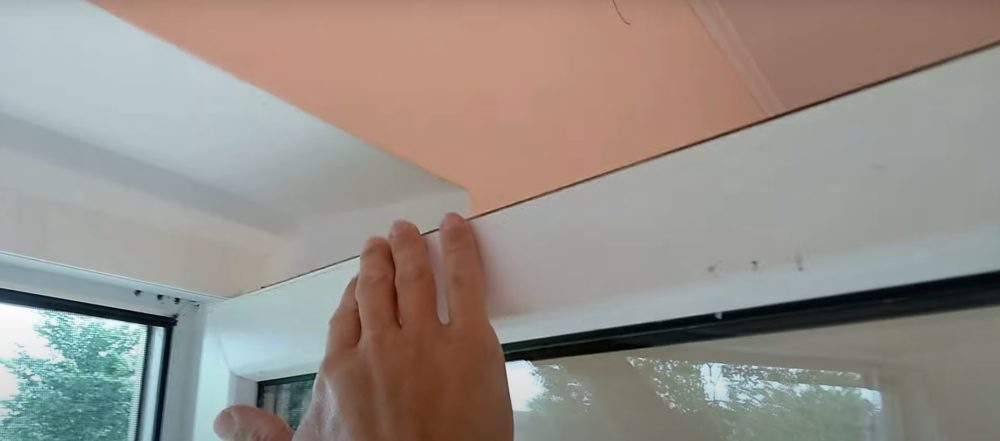

Закройте форточку, проверьте нормальный ход створки без зацеплений крепежей приточного устройства за оконную раму. Убедитесь в нормальной подаче воздуха через клапан. Верните на место ранее снятые жалюзи или шторы.
Установка оконного клапана на глухое деревянное окно
Монтаж приточного прибора усложняется, когда окно без форточки. Для получения приточной щели в раме нужно делать отверстие.
ПВХ профиль можно просверлить электродрелью. Когда дело касается деревянной рамы, удобнее использовать ручной фрезеровальный электроинструмент.

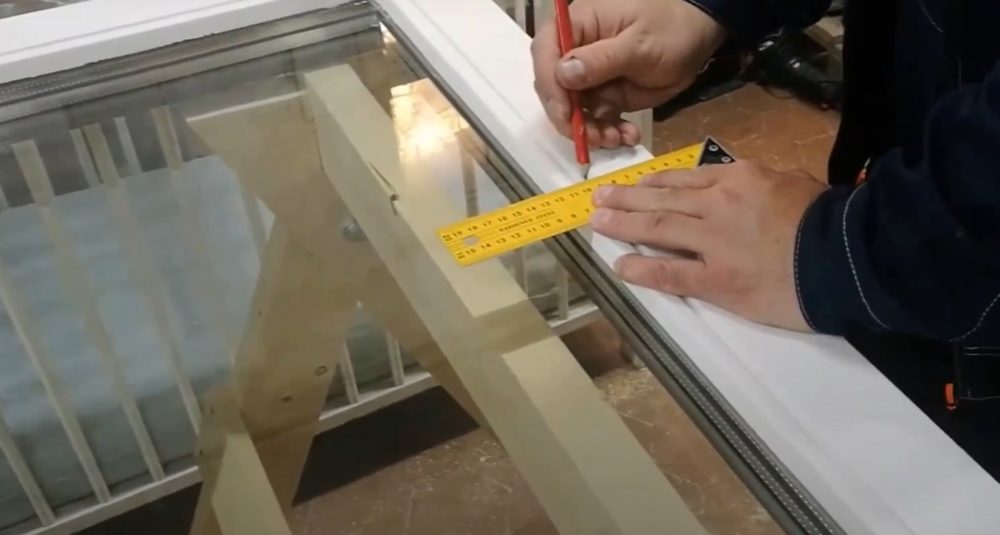

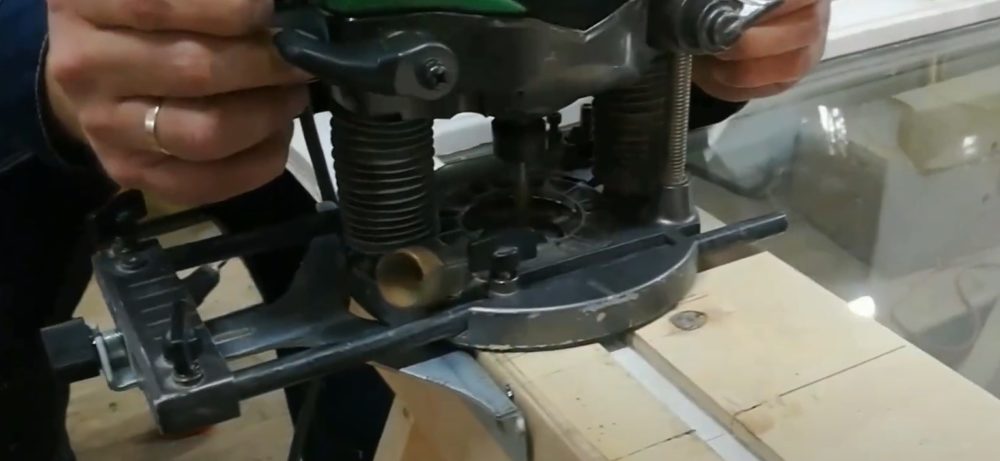

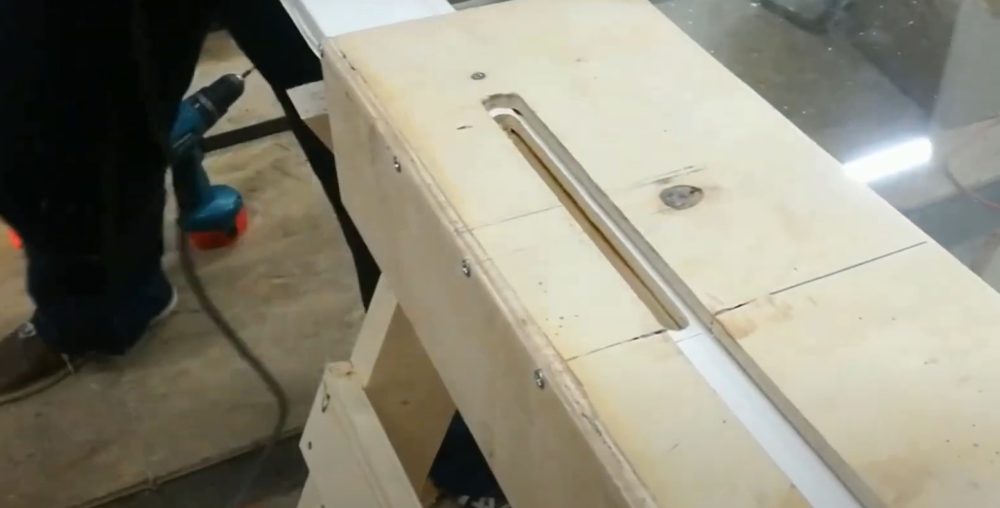

Пошаговая инструкция монтажа клапана на новое глухое окно перед установкой рамы:
Врезную модель приточного проветривателя можно ставить по аналогичной технологии на открывающуюся створку. Вариант удобный, когда окно уже стоит закреплено в проеме. Створку несложно снять для фрезерования, возвратить на старое место.

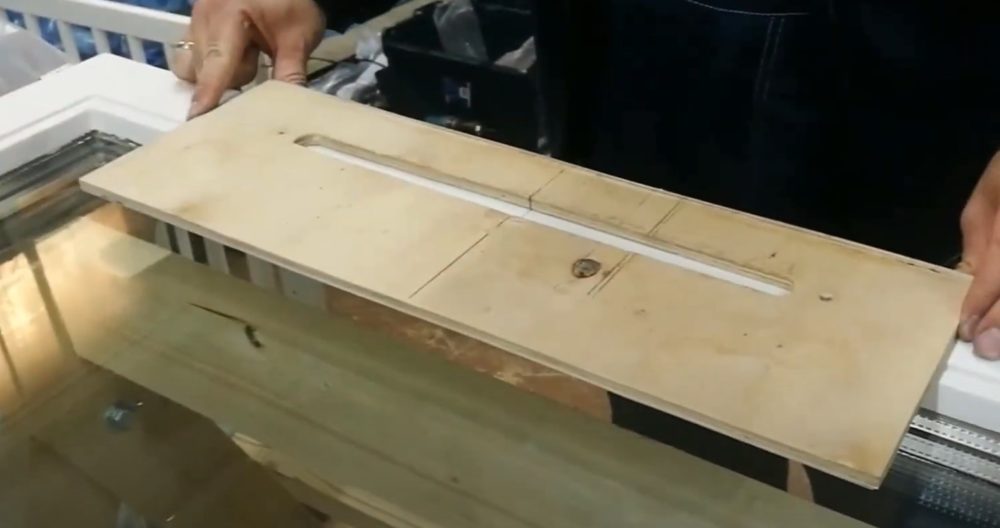

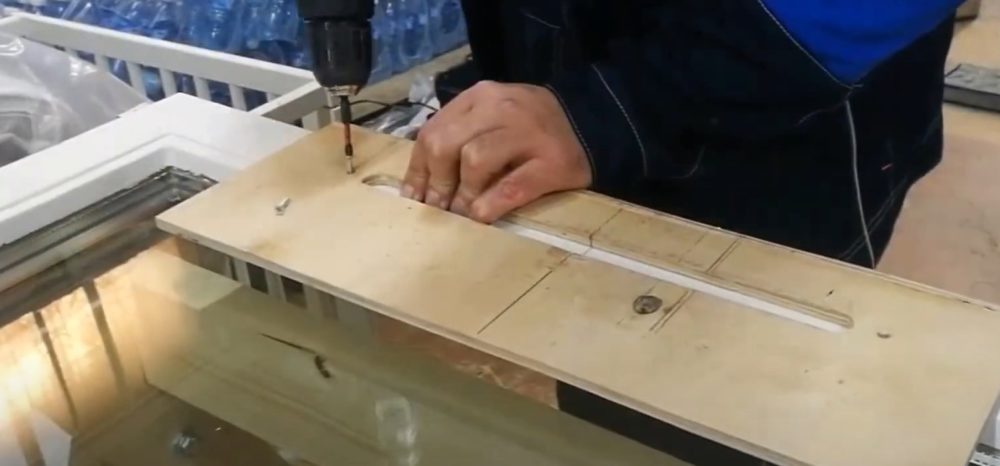

Когда окно установлено, а створки нет, раму придется сверлить по месту. Если фрезерным инструментом невозможно работать из-за мешающих оконных откосов, используйте электродрель.

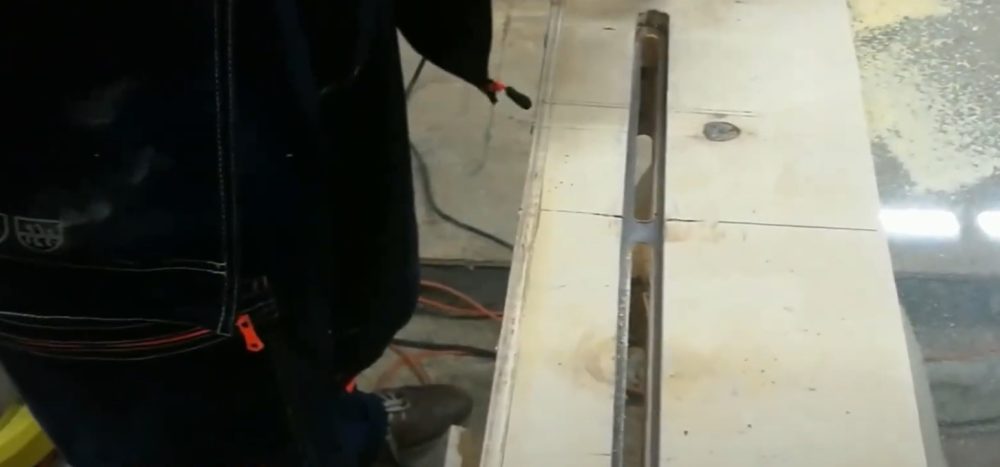

По шаблону сверлите максимально расположенные друг возле друга отверстия. Оставшиеся перемычки удаляйте стамеской.
Видео установки оконного клапана
Ответы на актуальные вопросы

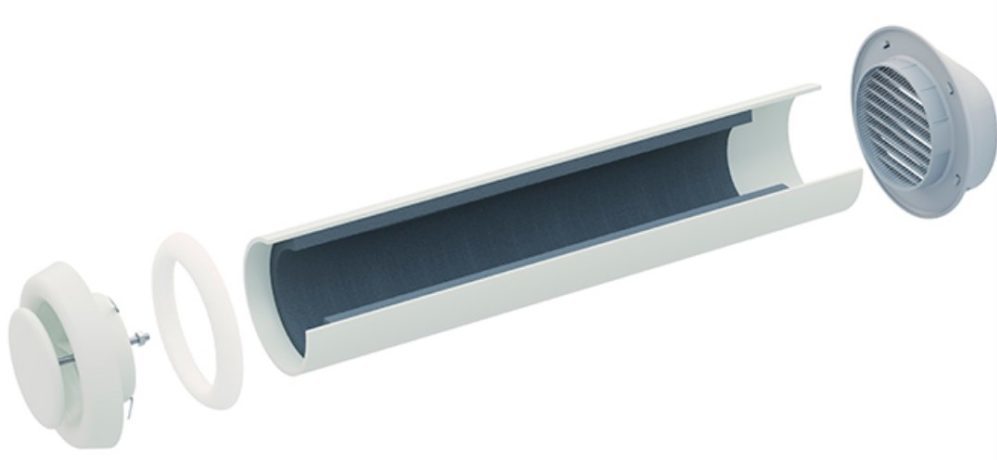

Существуют клапана, для установки на раму окна или через стену.
Под приточным клапаном подразумевается узел вентиляции, обеспечивающий поступление свежего воздуха с улицы внутрь помещения.
Приточная вентиляция бывает естественная и принудительная.
Прибор приточной вентиляции пропускает сквозь себя воздух с улицы в помещение. Перемещение потоков происходит естественным путем из-за разности температур и давления или принудительно вентилятором. Регулируют приток вручную заслонкой или контроль ведет автоматическая система.
