Хотите установить, но не понимаете, что такое кондиционер с приточной вентиляцией – это климатическое оборудование с функцией подмешивания свежего уличного воздуха в циркулирующие потоки.
Для установки оборудования нужно вывести дополнительный воздуховод от внутреннего блока через сквозное отверстие на фасаде здания.
Подробнее об устройстве, разновидностях, принципе действия и нюансах монтажа приточных сплит-систем поговорим в статье. Сделаем обзор 5 лучших моделей для квартиры и частного дома. Рассмотрим, какие имеет канальный кондиционер с приточной вентиляцией слабые и сильные стороны.
- Устройство и работа канального кондиционера
- Плюсы канального приточного кондиционирования
- Виды приточных кондиционеров
- Рекомендации по выбору
- ТОП 5 лучших приточных кондиционеров
- Hisense AUD-18HX4SNL
- Royal Clima CO-D18HN
- Haier AD18SS1ERA
- Mitsubishi Electric SEZ-M25DA
- LG UM36WC
- Самостоятельная установка модифицированного кондиционера в квартире
- Ответы на часто задаваемые вопросы
- Видео материала
Устройство и работа канального кондиционера

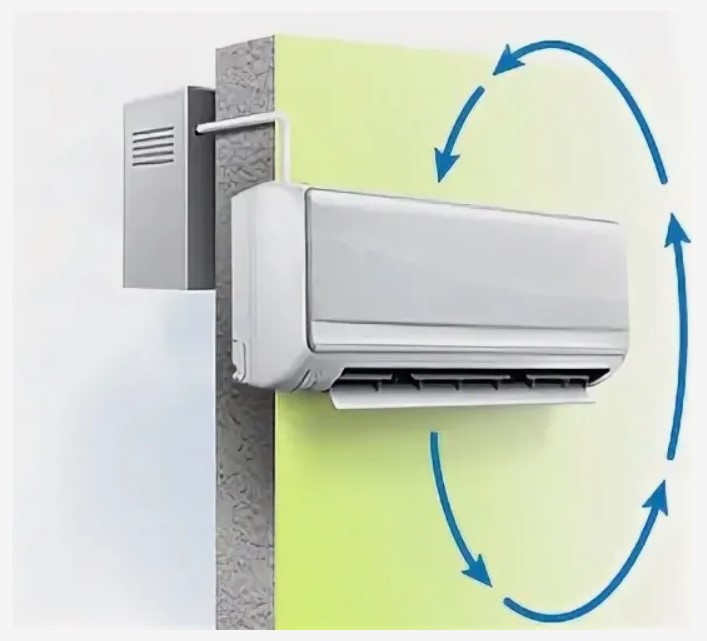

Бесканальный приточный кондиционер конструкцией похож на традиционную климатическую технику. Основой служит наружный блок с компрессором, вентилятором, конденсатором и смесительной камерой. Внутренний блок имеет теплообменник, фильтр, вентилятор, электронный блок управления.
Дополнительным элементом для подмешивания уличного воздуха установлен приточный узел, от которого делают вывод воздуховода из помещения через отверстие в стене на улицу.
Бесканальная приточная сплит-система внутренним блоком не способна обеспечить нормативную подачу свежего воздуха в помещение большой площади. Прибор рассчитан на небольшую комнату.
Чтобы во все функциональные зоны и отдельные помещения поступал свежий воздух, ставят канальный кондиционер с функцией притока. Внутренний модуль с испарителем и теплообменником располагают на потолке под обшивкой или в хозяйственной комнате.
От канального блока к каждой рабочей зоне прокладывают воздуховоды, аналогично спрятанные под финишной отделкой подвесного потолка. Свежий воздух по каналам подается локально в расчетных объемах.
Обычный кондиционер работает по принципу рециркуляции внутреннего воздуха. Приточная канальная сплит-система подмешивает уличные воздушные массы в циркулирующие потоки. Свежий воздух через заборный воздуховод попадает в испаритель, где происходит смешивание.
Кроме подогрева и охлаждения, канальный приточный кондиционер обогащает кислородом помещение. Климат контроль совмещен с вентиляцией. Чтобы система функционировала, нужен вытяжной вентиляционный канал.
Вытяжка в работе вентиляции будет отводить ровно столько отработанного воздуха, сколько свежих потоков с улицы получено по канальному притоку.
Плюсы канального приточного кондиционирования
Основным плюсом приточного канального кондиционирования считается обогащение циркулирующего воздуха кислородом. Включен режим обогрева зимой или охлаждения летом – в комнату поступает поток заданной температуры со свежими воздушными массами.
Другие плюсы канального приточного кондиционирования:
- Через вытяжку удаляется часть отработанного воздуха.
- Улучшается качество микроклимата.
- Снижается риск аллергических и простудных заболеваний.
- Появляется возможность кондиционирования нескольких комнат большой квартиры или частного дома.
- Снижается расход электроэнергии из-за отсутствия необходимости дополнительно монтировать и пускать в работу механическую приточно-вытяжную вентиляцию. Автоматическая работа поддерживается микропроцессорным управлением. Электроэнергии расходуется столько, сколько требуется для работы канальной техники в режиме заданных настроек.
Виды приточных кондиционеров
Для кондиционирования с вентиляцией разработано 3 вида климатической техники. Мембранная сплит-система оснащена регулирующей мембраной. Изготовленный из материала молекулярной структуры узел пропускает только кислород.
Примеси тяжелых металлов и вредных газов задерживаются мембраной, что считается плюсом. К недостаткам относят высокую стоимость и сложность монтажа оборудования.
Минусом считается ограниченная мощность оборудования и необходимость навешивания на фасад дополнительного блока.
Сплит-система с модифицированным наружным блоком выполнена одним модулем, обрабатывающим потоки до заданной температуры и обеспечивающим вентиляцию. Дополняющий внутренний блок расположен в помещении, куда подведен приточный воздуховод с улицы.
К плюсам относят высокую производительность со средним показателем 30-35 м3/час. Минусом пользователи считают высокую стоимость.
Рекомендации по выбору
Мембранные кондиционеры редко встречаются в продаже, слабо востребованы потребителями. Модульный тип климатической техники выгодно ставить в маленькую квартиру и частный дом или дополнением к уже установленной сплит-системе.
В остальных случаях для монтажа в жилых и общественных помещениях предпочтение отдают кондиционерам с модифицированным наружным блоком.
Выбирайте модель с учетом параметров кондиционирования:
- Теплопроизводительность. Мощности канальной климатической техники должно хватать для вентиляции и температурного поддержания объема воздуха во всех кондиционируемых помещениях.
- Напор воздуха. Показатель низконапорных кондиционеров – 50 Па, средненапорных – 100 Па, высоконапорных – 100-250 Па. Для квартиры подойдет техника с напором воздуха 100 Па. Однако канальные сети вентиляции и кондиционирования с увеличением длины обладают повышенным сопротивлением. Нужны индивидуальные расчеты или установка высоконапорной сплит-системы с функцией регулировки напора.
- Наличие притока. Не каждый канальный кондиционер имеет функцию притока. Для вентиляции и кондиционирования помещения выбирайте прибор с опцией подмешивания воздуха.
- Нагреватель. Наличие нагревательного элемента полезно для подогрева приточного воздуха с улицы зимой. Работающий нагреватель исключает образование конденсата на стенках воздуховодов. В южных регионах для подогрева канальной приточной вентиляции хватит нагревательного элемента мощностью 5 кВт. Для северных районов потребуется нагреватель увеличенной мощности.
- Фильтр. По стандарту сплит-система комплектуется фильтрующим элементом. Если имеется отсек для дополнительной кассеты и собираетесь поставить фильтр, выбирайте канальное оборудование с напором воздуха на 15-30% выше расчетных значений.
Проведение расчетов делайте по двум параметрам – мощности и напору. Данные берите из паспорта техники, сопоставляйте с характеристиками помещений и канальной системы вентиляции.
Мощность указана для кондиционирования допустимого объема или площади помещения. Пример – оборудование 3,5 кВт предназначено для работы в комнате 40 м2. В квартиру или частный дом площадью 120 м2 мощность сплит-системы увеличивайте до 3 раз с небольшим процентом запаса.
Точный расчет напора способен выполнить инженер. Во внимание берутся данные по сопротивлению каналов, дополнительных фильтров, ионизатора воздуха. Учитывается 20-30% подмешивания уличного воздуха. Если воспользоваться услугами инженера нет возможности, для 4 комнат квартиры или частного дома общей площадью 140-200 м2 подойдет канальное оборудование с напором минимум 100 Па.
ТОП 5 лучших приточных кондиционеров
Техника отличается производительностью, функциями, спецификой установки. Подбирая кондиционер с приточной вентиляцией для квартиры, частного дома, офиса или другого помещения, уделяйте внимание техническим характеристикам и производителю.
Составленный рейтинг на основе отзывов пользователей поможет выбрать модель среди предлагаемого торговыми точками ассортимента.
Hisense AUD-18HX4SNL
Для канальной китайской модели характерен супертонкий корпус внутреннего блока толщиной 19 см, что упрощает монтаж под потолком.
Предусмотрен воздушный фильтр, зимний комплект, приточная вентиляция. Холодопроизводительность – 5000 Вт, теплопроизводительность – 5700 Вт. Установка блоков разрешена с максимальным перепадом высот 15 м и длиной трассы 20 м.
Плюсы и минусы:
- Небольшой уровень шума 35-38 дБ.
- Рассчитан на помещение площадью до 50 м2.
- Функция предотвращения образования плесени.
- Модель не инверторного типа.
- Не всегда есть в продаже.
Средняя стоимость техники 92190 рублей.

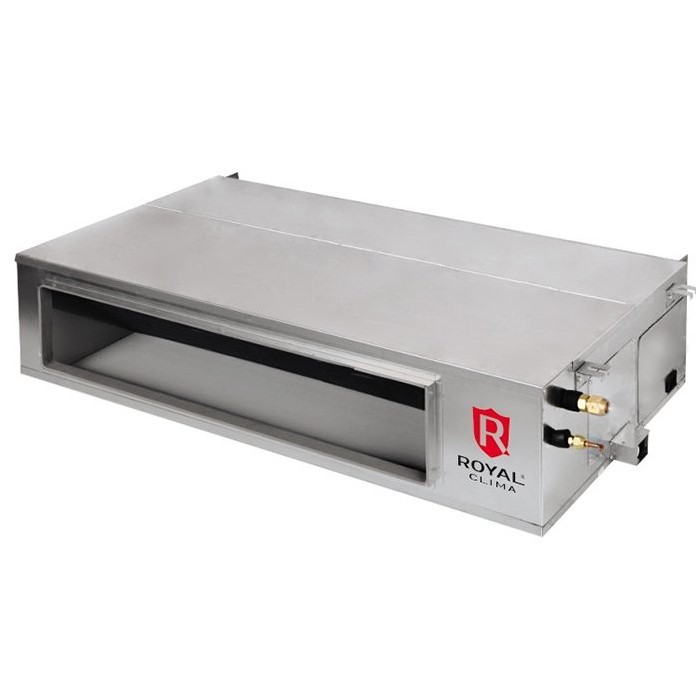

Royal Clima CO-D18HN
Под именем итальянского бренда кондиционер с подмесом свежего воздуха собирают на китайском производстве. Мощная сплит-система рассчитана на помещение площадью 50 м2.
Устанавливать блоки разрешено с перепадом высот 10 м, максимальной длиной трассы 25 м. Показатель холодопроизводительности – 5300 Вт, теплопроизводительности – 5800 Вт.
Преимущества и недостатки:
- Невысокий уровень шума внутреннего блока – 35 дБ.
- Режим приточной вентиляции и осушения.
- Воздухообмен 1000 м3/час.
- Не инверторный тип кондиционера.
- Тяжелый внутренний блок 34 кг.
Средняя цена модели 61990 рублей.
Haier AD18SS1ERA
Мощный китайский кондиционер обогреет или охладит помещение площадью 50 м2. Монтаж блоков разрешен с перепадом высот 15 м, длиной трассы 25 м. мощность холодопроизводительности – 5000 Вт, теплопроизводительности – 5500 Вт.
Имеется режим приточной вентиляции, осушения воздуха, автоперезапуск.
Достоинства и недостатки:
- Низкий уровень шума внутреннего модуля 36 дБ.
- Воздухообмен 900 м3/час.
- Самодиагностика, система против образования льда.
- Компрессор не инверторного типа.
- Завышена цена.
Сплит-систему со скидкой 15% на Яндекс Маркет продают за 100000 рублей.

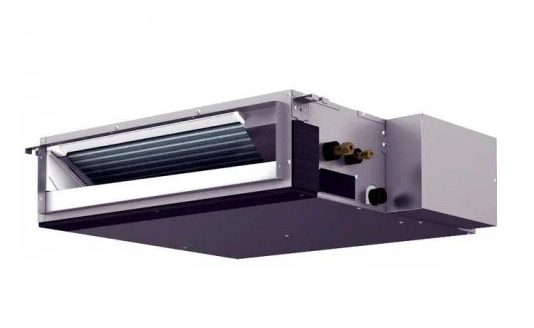

Mitsubishi Electric SEZ-M25DA
Климатическая техника известного японского бренда выпускается в Тайване. Рассчитана сплит система с приточной вентиляцией на кондиционирование помещения площадью 25 м2. Имеется авторежим, самодиагностика, авторестарт.
Максимальная мощность холодопроизводительности – 2500 Вт, теплопроизводительности – 2900 Вт. Предусмотрен ночной режим, осушение, вентилирование.
Плюсы и минусы:
- Инверторный компрессор.
- Низкий уровень шумности внутреннего блока 22-29 дБ.
- Надежная техника известного бренда с гарантией 3 года.
- Сложно самостоятельно выполнить монтаж.
- Цена завышена за имя бренда.
Цена сплит-системы на Яндекс Маркет 159700 рублей.

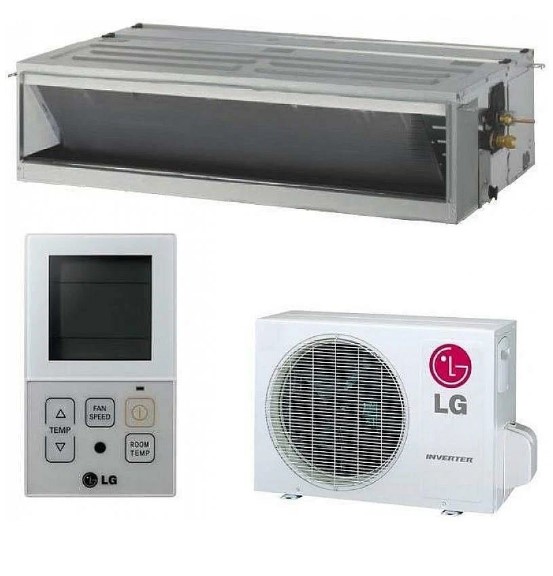

LG UM36WC
Климатическая техника корейского производителя с функцией приточной вентиляции в помещении площадью 30 м2 обеспечивает воздухообмен 1920 м3/час. Мощность в режиме охлаждения 11000 Вт, обогрева – 11700 Вт.
Модель способна кондиционировать 9 зон, поддерживая одинаковые температурные параметры. Предусмотрено 3 скорости вентилятора с возможностью регулировки оборотов.
Преимущества и недостатки:
- Инверторный компрессор.
- Невысокая шумность 35-38 дБ.
- Таймер, удобный пульт управления, индикатор режимов.
- Массивный внешний (58 кг) и внутренний (36 кг) блок.
- Высокая стоимость.
За кондиционер раскрученного корейского бренда придется заплатить 262700 рублей.
Самостоятельная установка модифицированного кондиционера в квартире
Монтаж климатической техники требует навыков и наличия инструментов. Чтобы поставить в квартире кондиционер с притоком воздуха с улицы, дополнительно потребуется разрешение.
Многоквартирный дом считается общим имуществом всех жильцов, стоит на балансе обслуживающей организации. Для оформления разрешительной документации обратитесь к представителям местных органов власти.
Чтобы установить обычную сплит-систему, крепят на стену внешний и внутренний блок. Модули между собой соединяют трубопроводом из двух медных трубок, кабелем, подключают электричество.
Модифицированная техника с функцией приточной вентиляции оснащена дополнительным узлом, подающий свежий уличный воздух в квартиру.
Установка многофункционального кондиционера имеет свои нюансы, которые рассмотрим на примере оборудования ROYAL FRESH STANDARD:
- Узел приточной вентиляции расположен во внутреннем блоке. Состоит он из теплоизолированного корпуса, вентилятора, клапана отражателя и держателя для фильтра приточного воздуха.
- На тыльной правой стороне внутреннего блока предусмотрено отверстие под воздуховод приточной вентиляции. Труба через стену будет выходить на улицу, где заканчивается воздухозаборником.

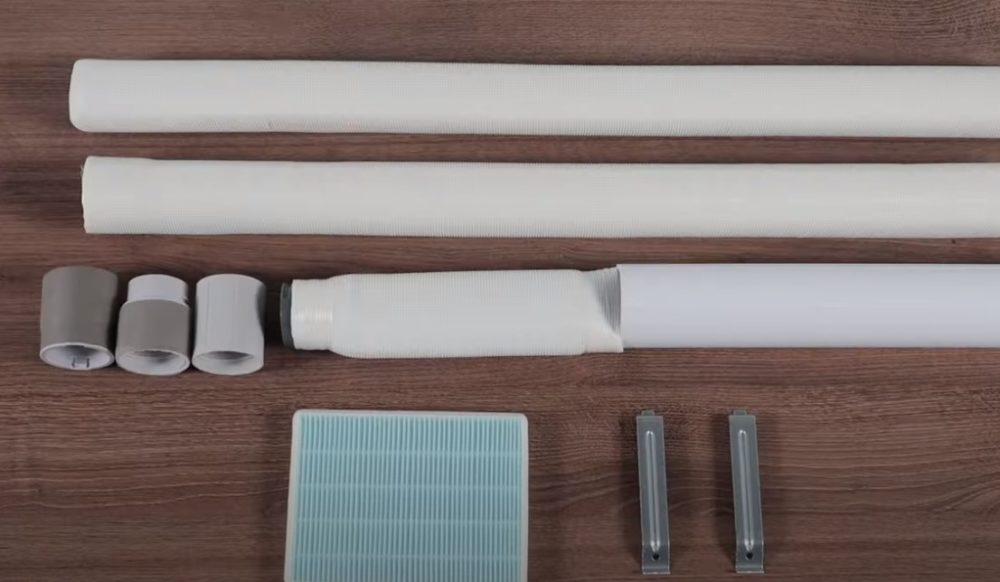

- Начинается установка кондиционера с подготовки материалов. Модель ROYAL FRESH STANDARD производитель комплектует двумя приточными воздуховодами в теплоизоляции, тремя адаптерами для соединения труб и проходным каналом с соединителем. Дополнительно идет НЕРА фильтр и 2 металлические пластины для фиксации воздуховода к корпусу внутреннего блока кондиционера.

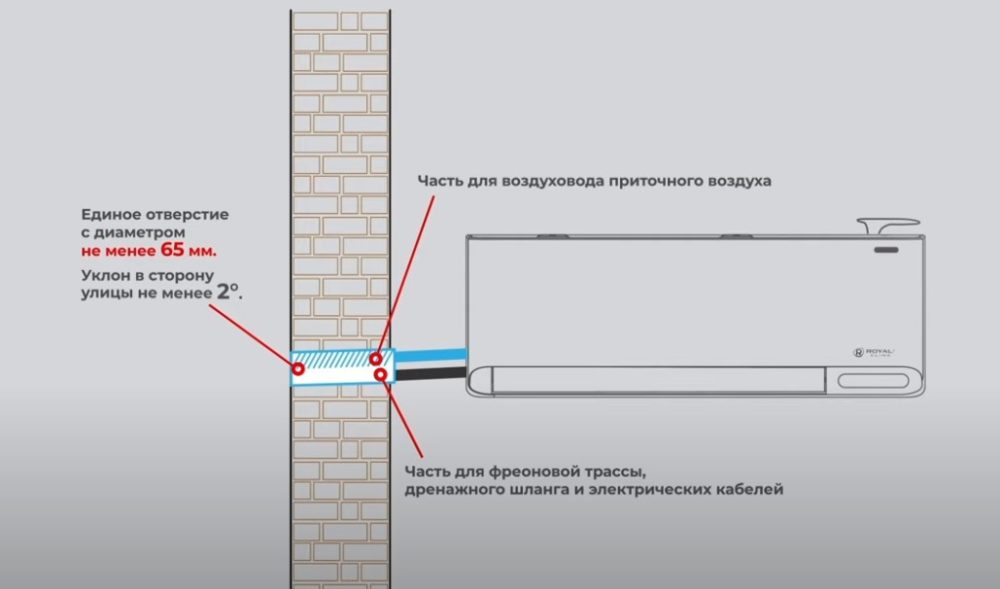

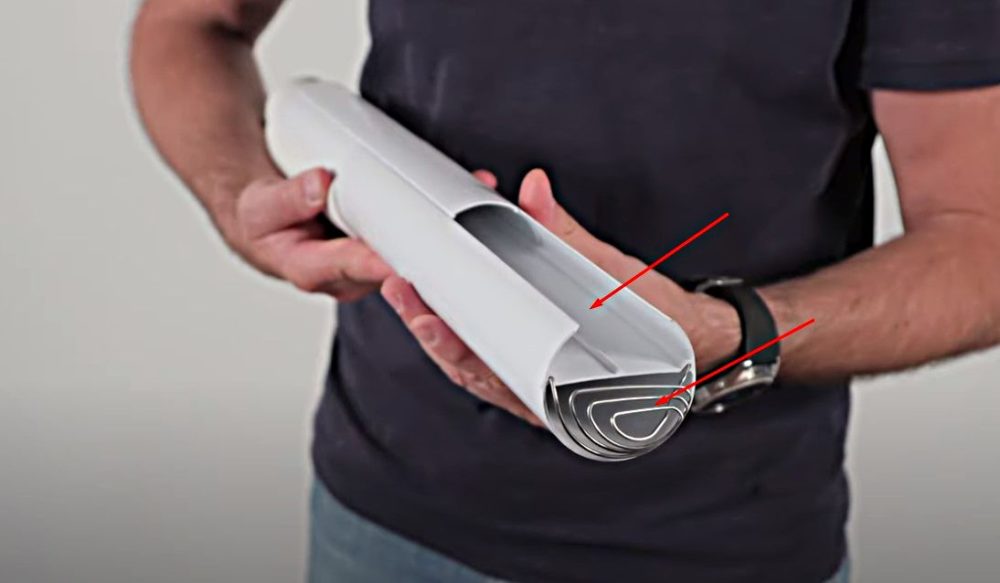

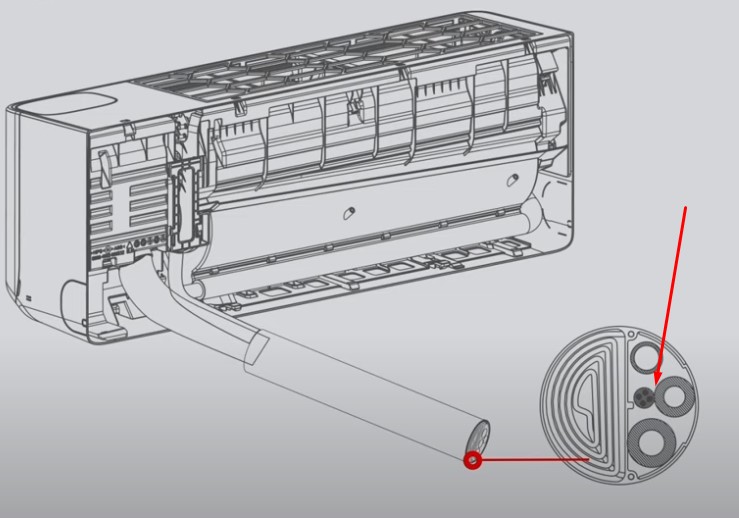

- Проходной канал предназначен для прокладки сквозь стену на улицу через сквозное отверстие. Конструкция выполнена трубой, где внутри пространство разделено перемычкой на 2 части. Один лоток с защитной металлической решеткой служит воздухозаборником. По каналу поступает приточный воздух с улицы в помещение. Другой лоток оснащен съемной крышкой. Пространство канала используйте под прокладку коммуникаций, соединяющих внутренний и внешний блок кондиционера.

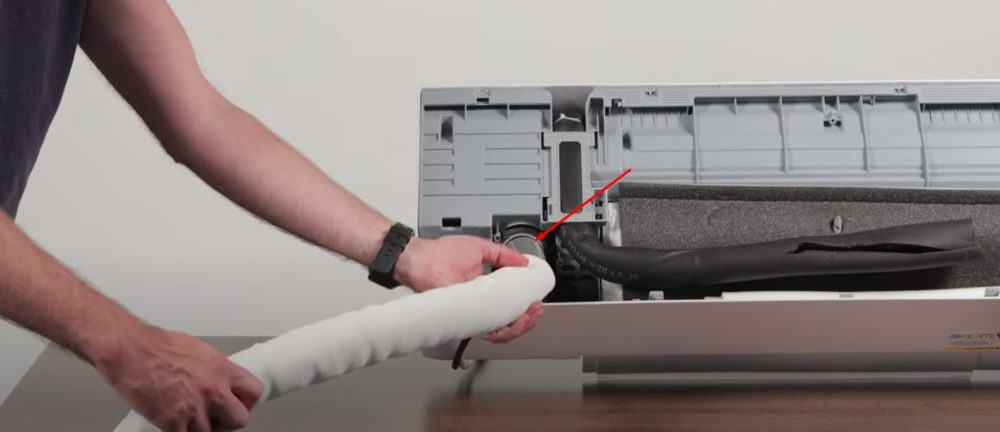

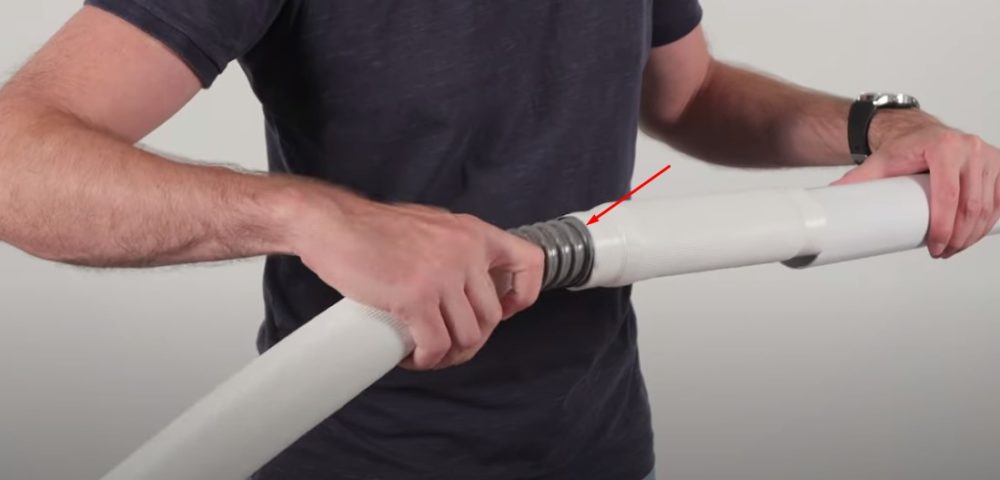

- Перед монтажом кондиционера соедините через адаптер проходной канал с приточным воздуховодом.

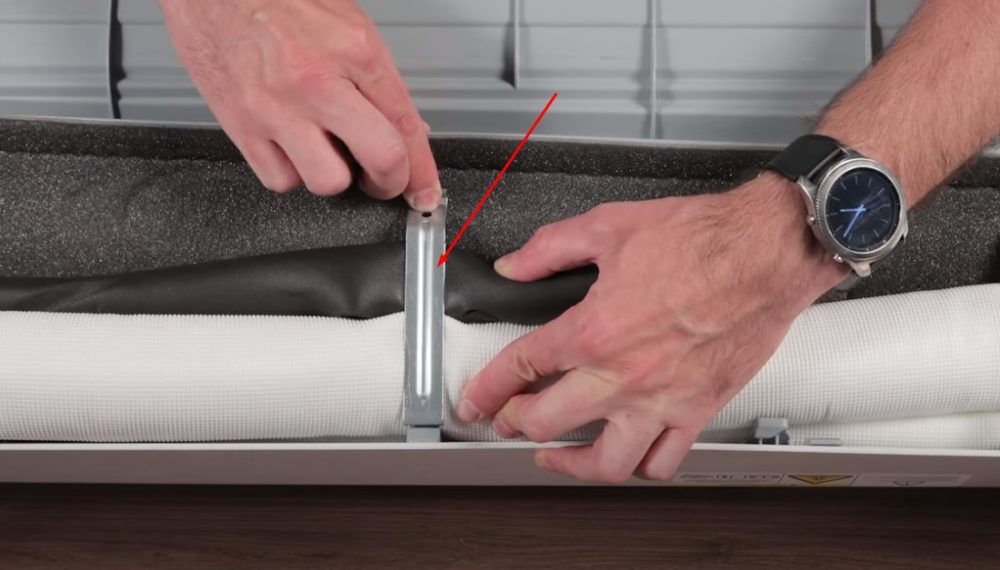

- Освободите край воздуховода приточной вентиляции от теплоизоляции. Сдвиньте кожух рукой на 15-20 см. Из-под изоляции освободится шланг с резьбовыми витками. Вкрутите воздуховод в отверстие приточного узла на тыльной стороне внутреннего блока.

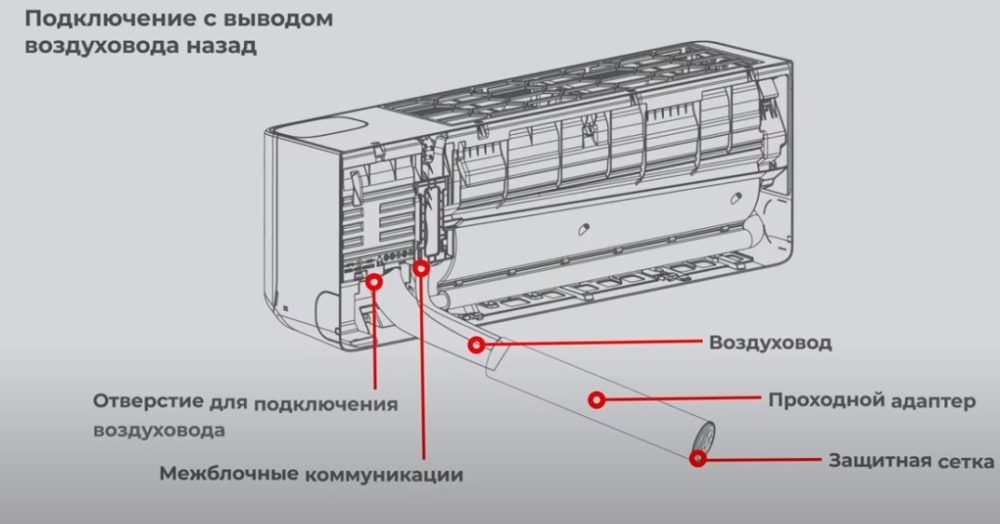

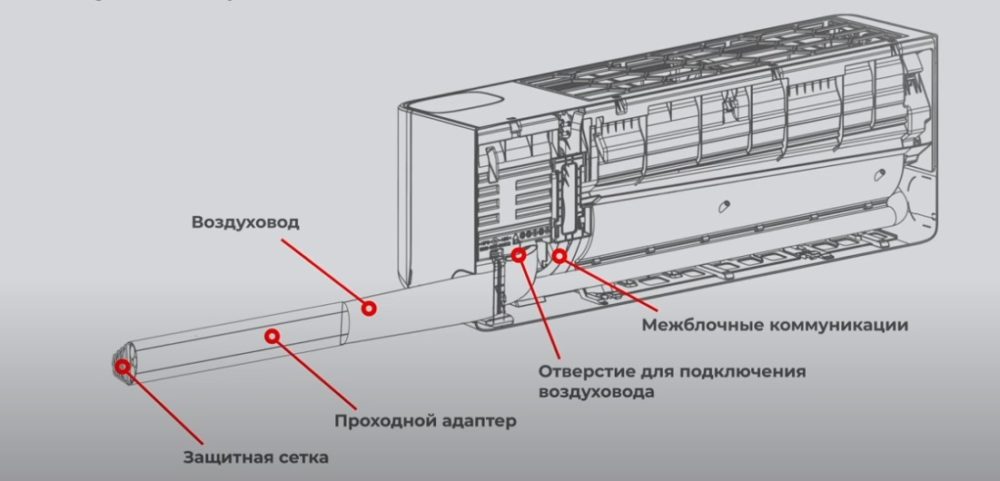

- В зависимости от схемы расположения внутреннего и наружного блока кондиционера, выводите воздуховод по одной из трех схем: назад, через правую или левую сторону.

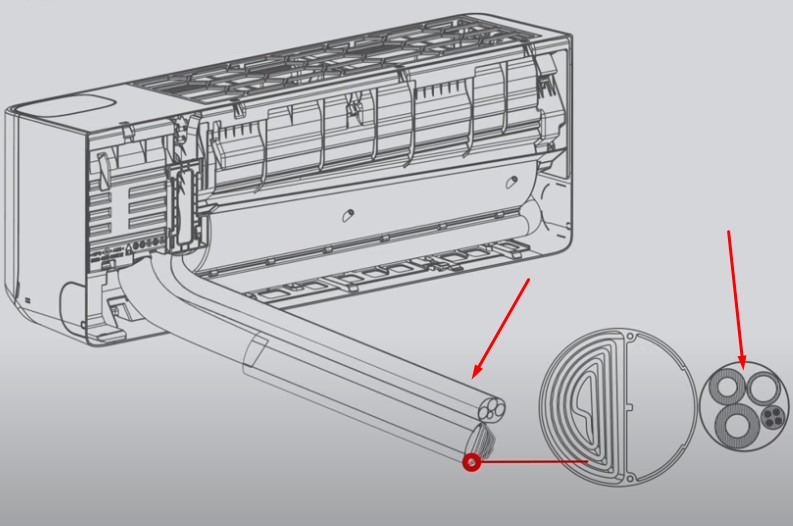

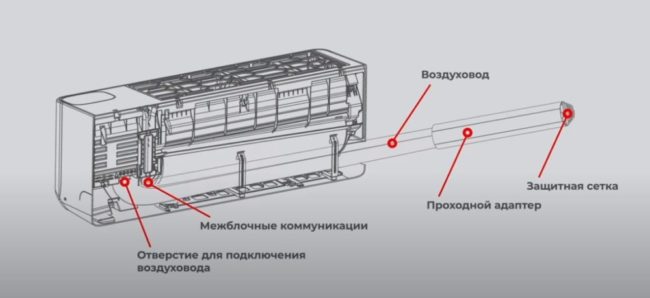

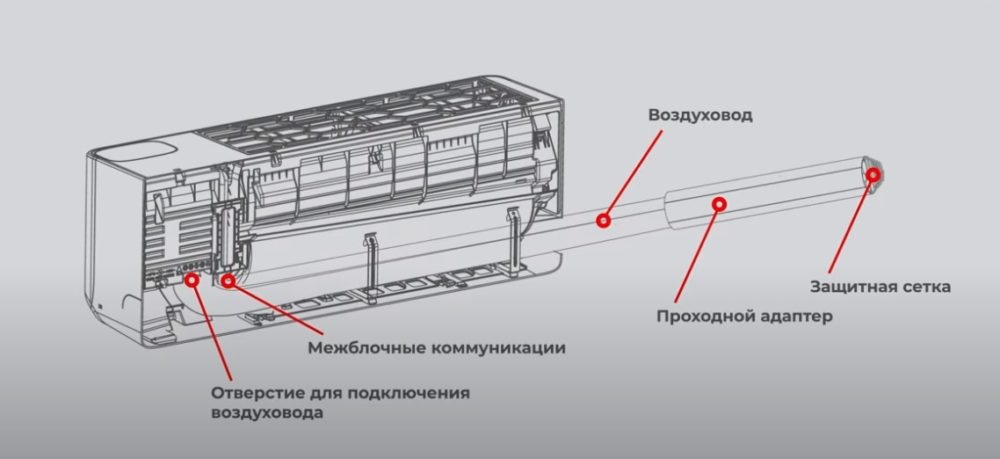

- При использовании схемы вывода коммуникаций через левую сторону часть воздуховода проходит по корпусу внутреннего блока. Зажмите трубу монтажными скобами, идущими в комплекте с кондиционером.
- Подключите к внутреннему блоку 2 медные трубки фреоновой трассы, дренажный канал, электрический кабель. Коммуникации к наружному блоку подведите через лоток проходного канала или сделайте отдельный вывод. Во второй схеме подключения понадобится бурить дополнительное сквозное отверстие в стене.
- Чтобы установить кондиционер с забором воздуха с улицы, на стене со стороны помещения закрепите монтажную пластину для навешивания внутреннего блока. Соблюдайте рекомендуемую производителем схему места расположения модуля. Между потолком и верхней частью блока выдержите расстояние 15-20 см, чтобы холодный приточный воздух из клапана не попадал на конструктивные элементы здания.

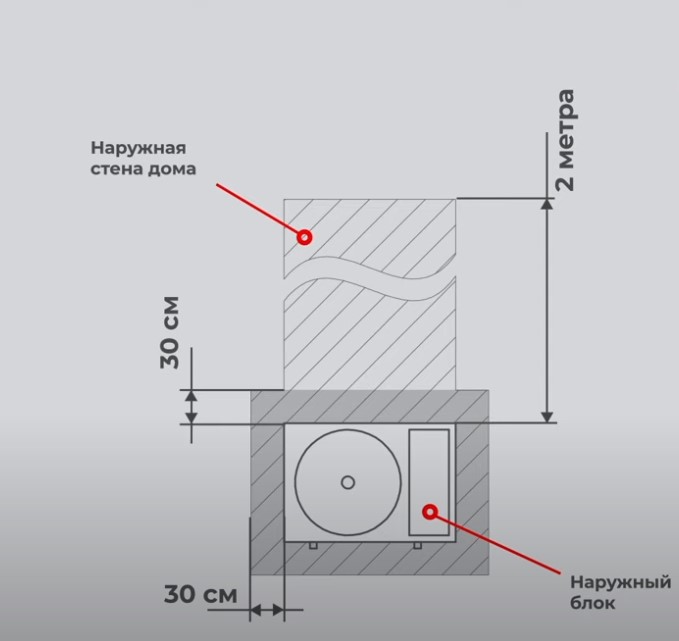

- Когда воздуховод предполагаете вывести над наружным блоком, выдержите расстояние минимум 2 м относительно корпуса. В остальных случаях при боковых подводах достаточно отступа 30 см. Если уменьшите расстояние вывода воздуховода, с приточными потоками внутрь помещения проникнет шум компрессора, теплый или холодный воздух от работающего наружного блока.
- Используя перфоратор с алмазной коронкой или сверлом по бетону пробурите отверстие. Диаметр под вывод воздуховода делайте минимум 65 мм. Предусмотрите уклон 2о в сторону улицы для отведения конденсата.
Дальнейшие действия ничем не отличаются от монтажа обычного кондиционера. Согласно инструкции производителя, закрепите на монтажной пластине внутренний модуль.
Через отверстия в стене выведите на улицу коммуникации. Закрепите на фасаде наружный блок. Подключите кабель питания, медные трубки к подающему и обратному вентилю.

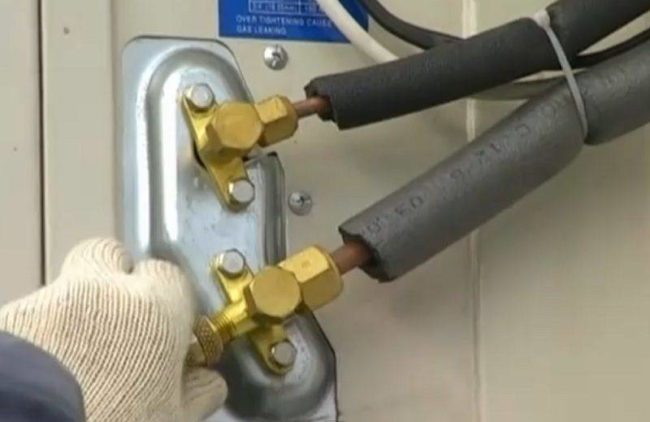

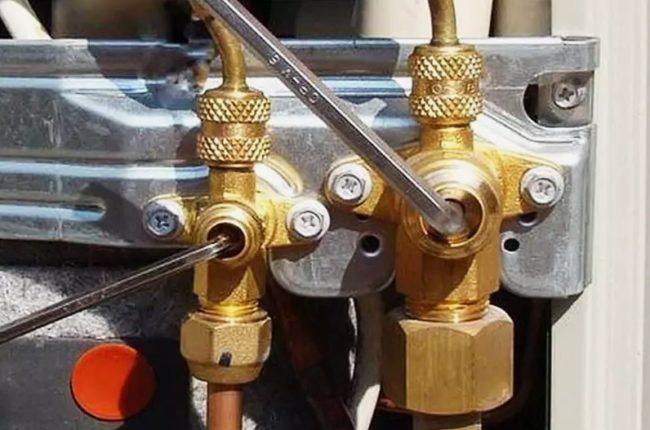

Открутите на верхнем вентиле пробку. Вставьте внутрь гнезда шестигранный ключ. Проверните против часовой стрелки шток на пол оборота. На нижнем вентиле гвоздем надавите на ниппель, спрятанный внутри заправочного штуцера. Поступающий по трубкам фреон под давлением вытеснит воздух.
После продувки на заправочный штуцер установите манометр, откройте ключом верхний вентиль. Оставьте систему на 2 часа для теста. Если давление на манометре показывает примерно 2,1 и нет видимых следов утечек фреона, приступайте к пуску кондиционера.
Сначала перекройте верхний вентиль. Подайте напряжение на блок. Ключом открывайте подающий и обратный вентиль.
Поднявшееся на манометре давление просигнализирует о начале работы. Снимите измерительный прибор, закройте пробки вентилей. Приступайте к настройкам режимов работы внутреннего модуля.
Ответы на часто задаваемые вопросы
Кондиционер обрабатывает внутренний воздух методом циркуляции через систему. Приточная вентиляция подает свежий воздух в помещение с улицы.
Канальная сплит-система берет воздух из помещения. После обработки подает поток обратно.
В режиме вентиляции сплит-система работает по принципу обычного вентилятора без изменения температуры воздуха.
Работа классической сплит-системы построена на заборе, обработке и обратной отдаче в помещение воздушных масс. С улицы свежий воздух берут и подмешивают в обработанные потоки кондиционеры, имеющие функцию притока.
