Стандартный принцип работы кондиционера основан на захватывании вентилятором из помещения теплого воздуха с последующим направлением потока на обдувание охлажденного фреоном теплообменника испарителя. Хладагент забирает тепло, которое затем отводит по системе на улицу. В помещение возвращаются охлажденные воздушные потоки.

При одинаковом принципе работы режим кондиционера можно переключить на обогрев. Как это сделать, рассмотрим в статье. Подробно раскроем тему классификации кондиционеров, устройства, правил выбора, нюансов обслуживания.

В конце статьи представлен рейтинг популярных моделей и ответы на актуальные вопросы.

Классификация кондиционеров

Чтобы разобраться с классификацией оборудования, сначала выясним, что такое кондиционер в общем понимании. Под определением подразумевается климатическая техника для поддержания заданной температуры воздуха в закрытом пространстве.

По типу установки кондиционеры бывают 3 типов:

  1. Бытовые, устанавливаемые в квартире, частном доме, небольшом офисе.
  2. Промышленные, для установки на предприятиях, в торговых точках, государственных учреждениях.
  3. Автомобильные, для установки на автотранспорте.
1
2
3

Все 3 разновидности климатической техники работают по одному принципу. Нас интересуют бытовые модели, для которых установлена своя классификация.

Инструкция по шагам самостоятельной установка кондиционера в квартире или частном доме.

Оконные модели и моноблоки

Компактная техника создана для кондиционирования одной комнаты. Оконные модели стационарные, предназначены для установки в проеме окна вместо стекла или форточки.

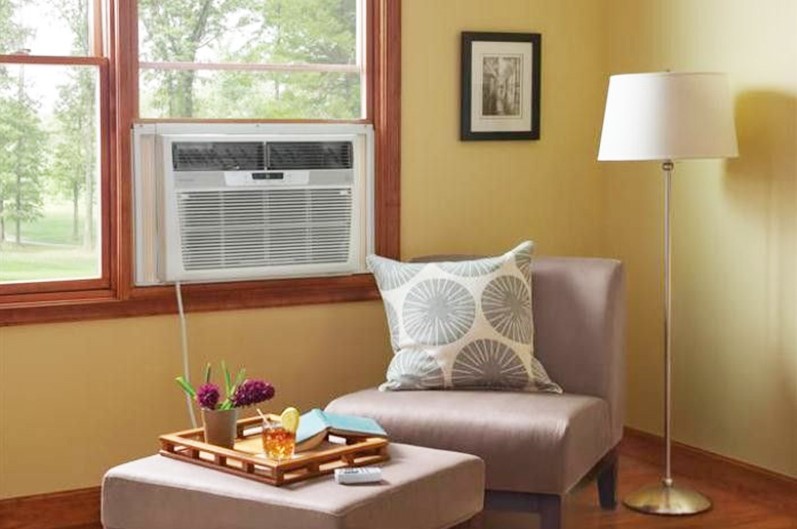

Фото Оконный кондиционер
Оконный кондиционерне занимает полезное пространство комнаты, но зимой становится источником тепловых потерь
Мобильный кондиционер от оконного оборудования отличается возможностью перемещения по комнатам. Блок оснащен транспортировочными колесами.

Для отведения горячего воздуха на улицу предусмотрен гофрированный воздуховод. Шланг обычно выводят через окно или подготовленное сквозное отверстие в стене.

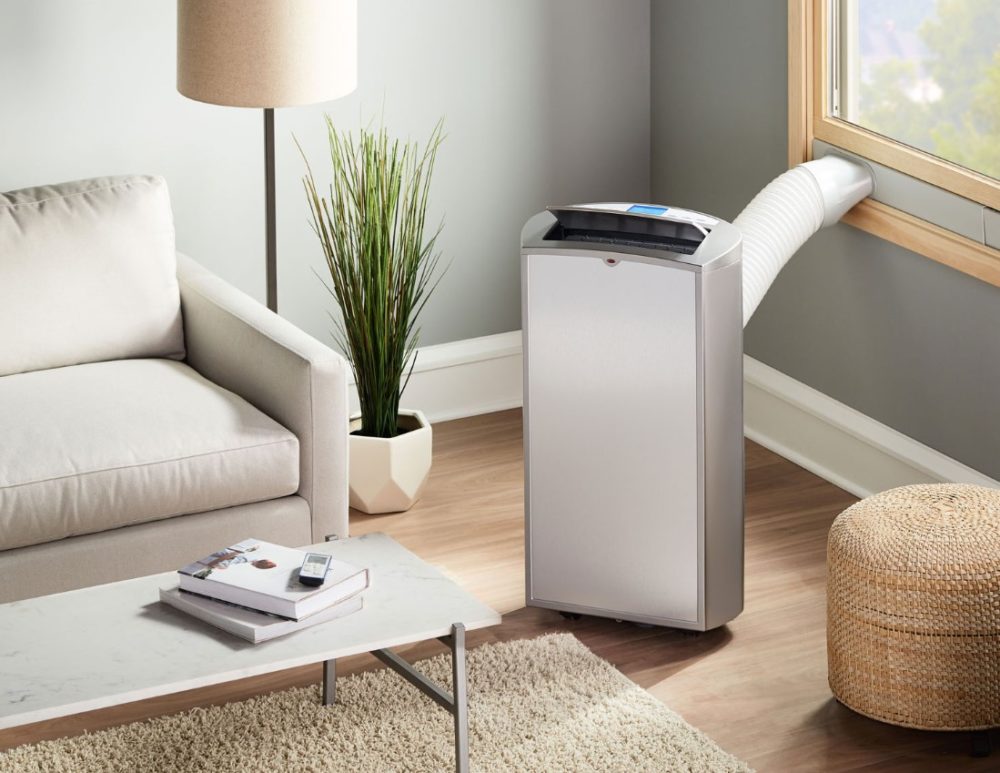

Фото Мобильный кондиционер
Мобильный кондиционерудобен в плане перемещения, но занимают свободное пространство комнаты

Мобильные и оконные кондиционеры недорогие, состоят из одного блока.

К недостаткам относится высокий уровень шума. В комнате слышны звуки работы компрессора.

Сплит-система

Климатическая техника состоит минимум из двух блоков – наружного и внутреннего. Компрессор с вентилятором вынесен на улицу, что позволило снизить уровень шума в помещении. Внутренний блок оснащен бесшумными рабочими узлами.

Для сплит-систем характерна многофункциональность и повышенная производительность, что делает технику популярной для установки в жилых помещениях.

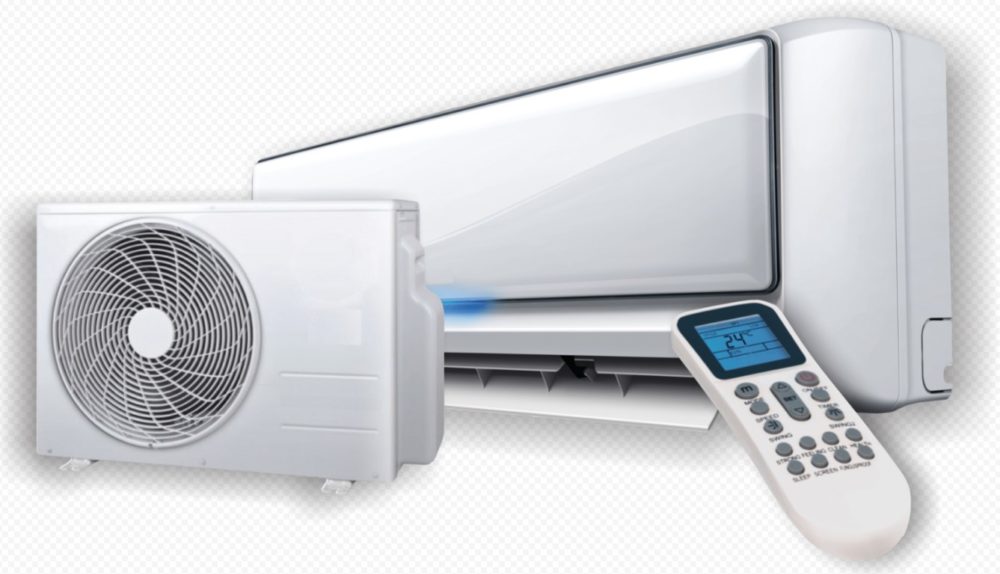

Сплит-система

Сплит-системы бывают 4 типов:

  1. Настенные. Крепление блоков на стену удобно в плане экономии свободного пространства.
  2. Напольные обычные и колонные. Блоки занимают место, но проще в монтаже и равномернее распределяют по помещению воздушные потоки.
  3. Напольно-потолочные. Блоки могут быть установлены на пол и под потолком.
  4. Канальные. Блоки между собой соединены воздуховодами. Длинные каналы прокладывают под подвесным потолком в больших квартирах и домах.

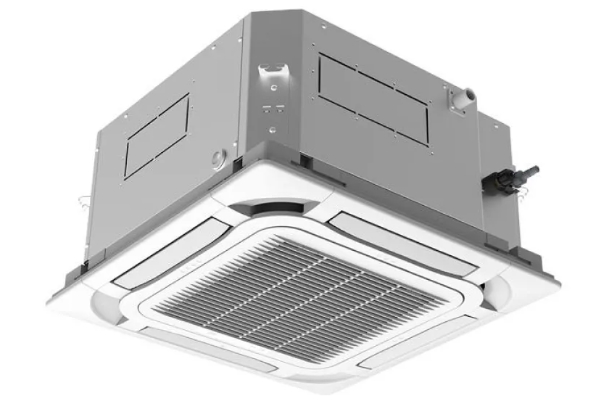

  5. Кассетные. У сплит-систем вместо воздуховодов установлены кассеты для подачи воздуха через отверстие внутреннего блока.
1
2
3
4
5

Кассетные сплит-системы востребованы на предприятиях, где необходимо обдувать холодным воздухом рабочие объекты. Для бытового применения актуальна настенная, напольная и канальная техника.

Мульти-сплит-системы

Оборудование представляет собой сплит-систему, но отличается количеством внутренних блоков. Наружный модуль с компрессором по-прежнему один.

К нему подключено 2, 3 или больше внутренних блоков, число которых определяется мощностью оборудования.

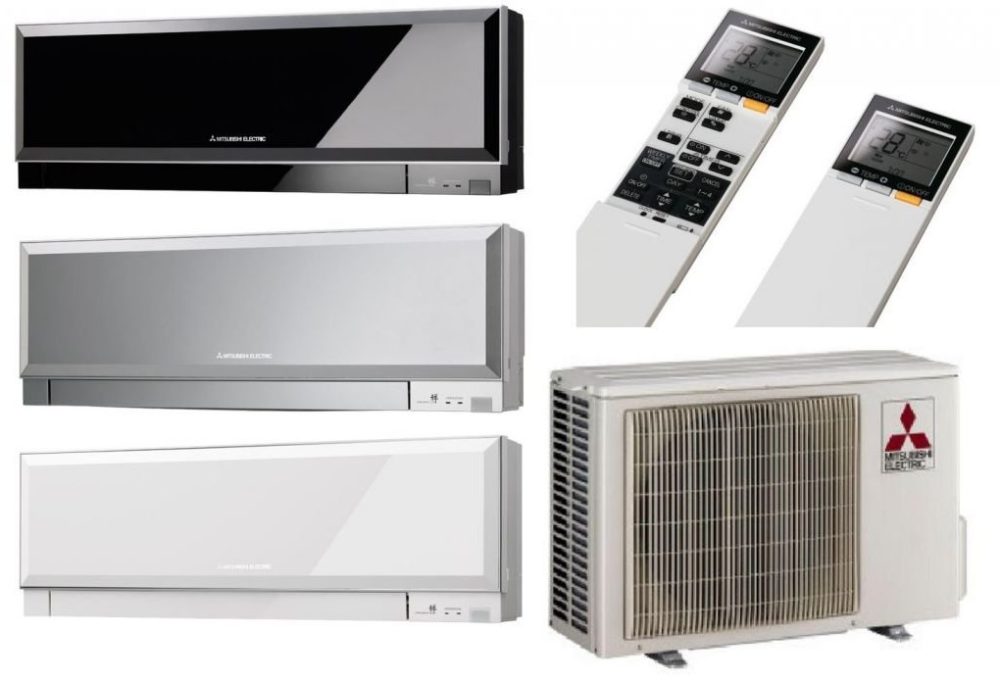

Фото Мульти-сплит-система

Мульти-сплит-системы экономически и технически выгоднее ставить. С улицы на здании будет висеть только один модуль, под который нужно сверлить в стене единственное отверстие.

Внутренние блоки можно расположить в каждой комнате, но все они будут работать в одном режиме.

Устройство, схема, режимы и принцип работы кондиционеров

Чтобы понять, как устроен кондиционер, рассмотрим основные узлы климатической техники. У оконных и мобильных моделей они установлены внутри одного блока.

У сплита и мульти-сплит-системы рабочие узлы распределены во внешнем и внутреннем модуле.

Комплектация внутреннего блока:

  • автоматика;
  • воздушные фильтры;
  • испаритель;
  • вентилятор для обдува воздухом теплообменника испарителя.

Комплектация наружного модуля:

  • компрессор;
  • автоматика;
  • конденсатор;
  • четырехходовой клапан;

  • вентилятор;
  • фильтр-осушитель;
  • трубка для отвода конденсата.


Внутренний с наружным блоком соединены трубопроводом, электрическим кабелем. На улицу выведена дренажная трубка для слива конденсата. Система заполнена фреоном.

Устройство мобильного и оконного кондиционера выполнено по аналогичному принципу, но отведение конденсата сделано в отдельный резервуар или на горячий конденсатор для мгновенного испарения.

Следующим шагом разберемся, как работает кондиционер традиционного типа:

  1. Компрессор сжимает хладагент, в газообразном состоянии под давлением нагнетает из испарителя в конденсатор.
  2. Газообразный фреон в конденсаторе охлаждается воздухом, конденсируется.
  3. Проходя через дросселирующий узел, у хладагента резко снижается давление и температура. Часть жидкого фреона переходит в газообразное состояние.
  4. Охлажденный хладагент направляется в теплообменник испарителя, обдуваемого вентилятором. Воздух забирает прохладу, поступает в помещение. Часть жидкого фреона от поглощенного тепла из комнатных воздушных масс закипает, переходит в газообразное состояние, направляется в компрессор. Цикл повторяется.

Принцип работы кондиционера: виды, устройство, рейтинг моделей

Традиционная климатическая техника работает по принципу on/off. Когда заданные параметры температурного режима достигнуты, оборудование автоматически выключается.

Переход в режим ожидания изнашивает рабочие узлы. Увеличивается расход электроэнергии из-за пусковых токов.

От традиционного климатического оборудования схема работы кондиционера инверторного типа отличается отсутствием циклов включения и выключения.

После достижения заданных параметров температурного режима компрессор с вентилятором уменьшает обороты. Расходуется меньше электроэнергии, дольше служат рабочие узлы.

Фото Схема кондиционирования с притоком свежего воздуха

Традиционная и инверторная сплит-система работает по принципу рециркуляции воздуха. Блоки обрабатывают потоки, захватываемые вентилятором из помещения.

Для поступления свежего воздуха с улицы в помещение разработаны приточные системы. Наружный блок захватывает вентилятором уличные воздушные массы, направляет в утепленный канал.

Внутри смесительной камеры свежий воздух соединяется с комнатным, проходит сквозь фильтр, направляется в помещение. Поток одновременно компрессором охлаждается или прогревается, что зависит от выбранного режима работы.

Режимы работ

Режим работы на охлаждение установлен по умолчанию во всех кондиционерах. Для расширения функциональности производители наделяют климатическую технику дополнительными опциями.

В режиме осушения воздуха использован принцип работы техники на охлаждение, но снижены обороты вентилятора.

Обдуваемый охлажденный теплообменник испарителя теплым комнатным воздухом не успевает отдать всю прохладу потоку. Увеличивается эффект конденсации влаги, которая выводится через дренажную трубку на улицу, а не попадает парообразной массой в помещение.

Фото Кнопка ночного режима на пульте управления

Бюджетные модели в режиме осушения продолжают частично охлаждать помещение из-за работающего компрессора.

Вариант не подходит для зимнего пользования, когда требуется понизить в помещении влажность без тепловых потерь. Усовершенствованная «сушилка» установлена в дорогостоящих кондиционерах.

Узел выполнен гибридным теплообменником с клапаном, регулирующим давление хладагента в конденсаторе.

Разделенный на 2 части фреон одну половину теплообменника охлаждает, а другую – одновременно нагревает. Во время обдувания вентилятором испарителя у воздуха сохраняется температурный баланс.

Режим вентилирования обычно установлен во всех моделях, напоминает работу вентилятора. Компрессор прекращает перемещение фреона. Воздух перемещает лопастями только работающий вентилятор.

Отдельные модели климатического оборудования наделены режимом обогрева. Данная функция актуальна для холодных регионов Крайнего Севера, Сибири и Дальнего Востока. Принцип работы аналогичен охлаждению, но назначения внутреннего и наружного блока заменены местами. Все дело в клапане.
Клапан в системе меняет направление движения хладагента. В режиме обогрева наружный модуль отводит на улицу холод, а внутренний блок подает в комнату тепло. Важно знать, что с понижением уличной температуры компрессору сложнее обогревать помещение.
Ночной режим включается кнопкой «Sleep». Оборудование переходит на щадящую работу, поддерживая в установленное пользователем время сна на 1-2 градуса температуру ниже нормы. Одновременно снижается скорость вращения вентилятора, шум рабочих узлов.

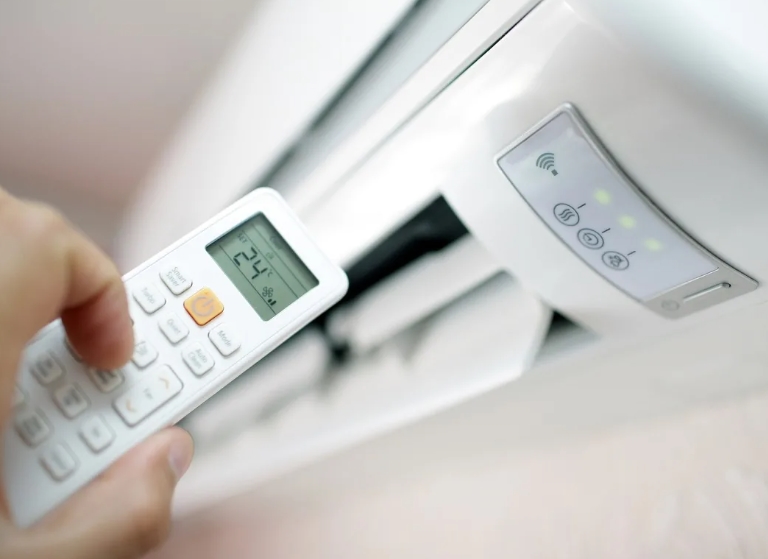

фото - кондиционеры в режиме обогрева

Какой тип кондиционера выбрать, как обслуживать

Тип климатической техники выбирайте с учетом того, что хотите от нее получить. Для маленькой комнаты или съемной квартиры хватит оконной модели или моноблока.

Сплит-систему предпочтите для собственной квартиры и частного дома. Установите оборудование для каждой комнаты, чтобы работало в индивидуальном режиме.

Недостаток сплит-системы заключается в необходимости установки нескольких наружных блоков для кондиционирования каждого помещения.

Экономичнее поставить мульти-сплит. Недостаток – внутренние модули будут работать в одном режиме.

Не экономьте на следующих параметрах:

  • наличие фильтров грубой и тонкой очистки очистит воздух от аллергенов, пыли и микробов;
  • подобранная по площади охлаждаемого помещения мощность компрессора с небольшим запасом скажется на увеличении срока службы техники;
  • по уровню шумности для домашнего пользования комфортное оборудование со значением 25-32 дБ;
  • инверторный кондиционер меньше потребляет электроэнергии, дольше служит.
1
Дизайн – дело вкуса. В первую очередь подбирайте климатическое оборудование по функциям и производителю. Если дизайн цветных блоков не устраивает, отдайте предпочтение классике белого цвета.
2
Обслуживанием кондиционера занимается сервисный центр, специально обученные мастера. От пользователя требуется следить за правильностью работы оборудования, соблюдать рекомендации производителя.

Самостоятельно можно поменять севшие батарейки в пульте управления.

Рейтинг популярных моделей для кондиционирования воздуха

Среди потребителей напольно-потолочные сплит-системы и моноблоки пользуются наибольшим спросом.

Оборудование можно увидеть установленным в частном доме, квартире, офисе и других общественных помещениях.

Популярность техники объясняется многофункциональностью, высокой производительностью, удобством управления.

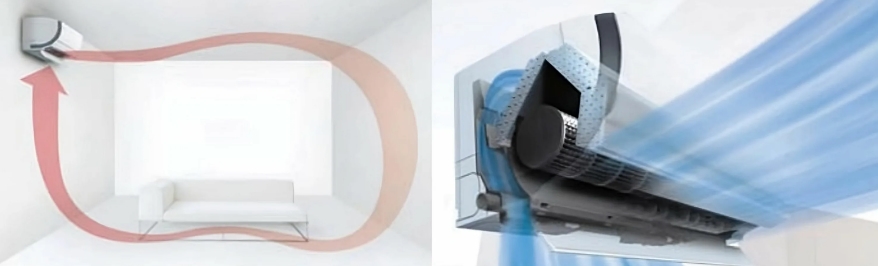

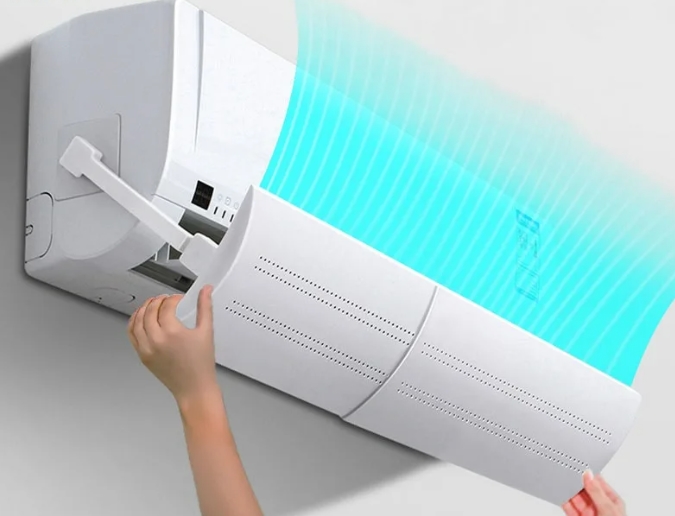

фото - движение воздуха кондиционера

Лучшие напольно-потолочные модели уходящих сезонов

В частном доме или квартире чаще ставят кондиционеры напольно-потолочного типа. Техника рассчитана на бытовое применение.

Производители предусмотрели перечень удобных функций, наиболее востребованных для обеспечения комфортного микроклимата в жилом помещении.

Не менее популярно напольно-потолочное оборудование у владельцев офисов. Использование компактных производительных сплитов дает возможность организовать рабочее место.

В рейтинге представлены кондиционеры, зарекомендовавшие себя безупречной работой. Модели постепенно уходят с рынка, но еще продаются в торговых точках.

Hyundai H-ALC3-18H

Техника предназначена для кондиционирования жилого и офисного помещения. Работает в режиме охлаждения и подогрева.

Производительности по холоду и теплу (5,3 кВт/5,9 кВт) хватает на обслуживание помещения площадью 52 м2.

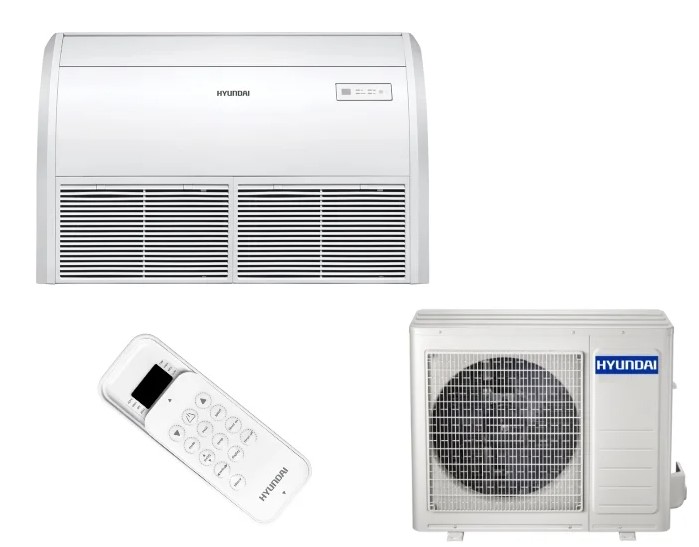

Фото Hyundai H-ALC3-18H

Производитель предусмотрел самые практичные функции: регулировка потока воздуха, режим осушение/вентиляция, автоподдержка температуры, понижение шума. Установлена система самодиагностики и «Антилед».

Плюсы и минусы:

  • Низкий уровень шумности внутреннего блока 34-41 Дб.
  • Большая площадь кондиционирования.
  • Работа на обогрев при минимальной уличной температуре – 15оС.

  • Не осуществляется приток свежего воздуха.
  • Маленькая гарантия от производителя 1 год.
  • Отсутствует система очищения воздуха.

В сплите нет ничего лишнего, только полезные функции. По соотношению цена/качество техника заняла первое место рейтинга. Средняя стоимость модели – 64450 рублей.

Shivaki SFH-184BE/SUH-184BE

Производитель сумел совместить в оборудовании 2 важных качества – высокая производительность и компактность блоков.

Модель рассчитана на кондиционирование 53 м2 площади. Одинаково хорошо работает в квартире, частном доме, офисе и небольшой торговой точке.

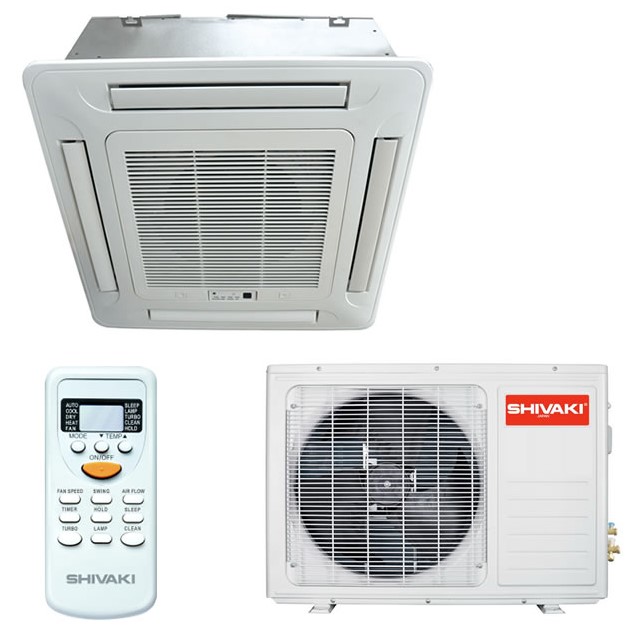

Фото Shivaki SFH-184BEПроизводительность по холоду/теплу – 5,3 кВт/5,9 кВт. К наружному можно подключать внутренние блоки других видов, но соответствующей мощности.

Из полезных функций предусмотрено: осушение, вентилирование, таймер, регулировка потоков воздуха. Имеется экономичный режим работы, самодиагностика, система «Антилед».

Преимущества и недостатки:

  • Универсальный наружный блок.
  • Низкий шум работы внутреннего блока 38-44 Дб.
  • Возможность работы в режиме обогрева при уличной температуре –7оС.

  • Нет системы фильтрации воздуха.
  • Не предусмотрен приток воздуха с улицы.
  • Недостаточно функций, по мнению требовательных пользователей.

Выносливую сплит-систему высоко оценили владельцы квартир и частных домов. Средняя стоимость 44000 рублей.

Лучшие инверторные сплит-системы 2023 года на Яндекс Маркет

Новинки всегда привлекают покупателей, но недавно поступившая в продажу техника на практике мало испытана.

В этом рейтинге представлены модели, которые пользователи уже успели протестировать и дать свои оценки. Инверторные сплит-системы удовлетворяют запросы самых требовательных и капризных потребителей наличием полезных функций.

В работе оборудование экономнее до 50% по потреблению электроэнергии, если сравнивать с традиционными кондиционерами.

Electrolux EACS/I-09HM/N3_15Y

Модель рассчитана на кондиционирование помещения площадью 25 м2. Внешний с внутренним блоком допускается соединять коммуникациями длиной до 20 м, что дает возможность удобно их расположить на стенах здания.

В зимний период сплит-система способна работать на охлаждение и подогрев при уличной температуре до –15оС.

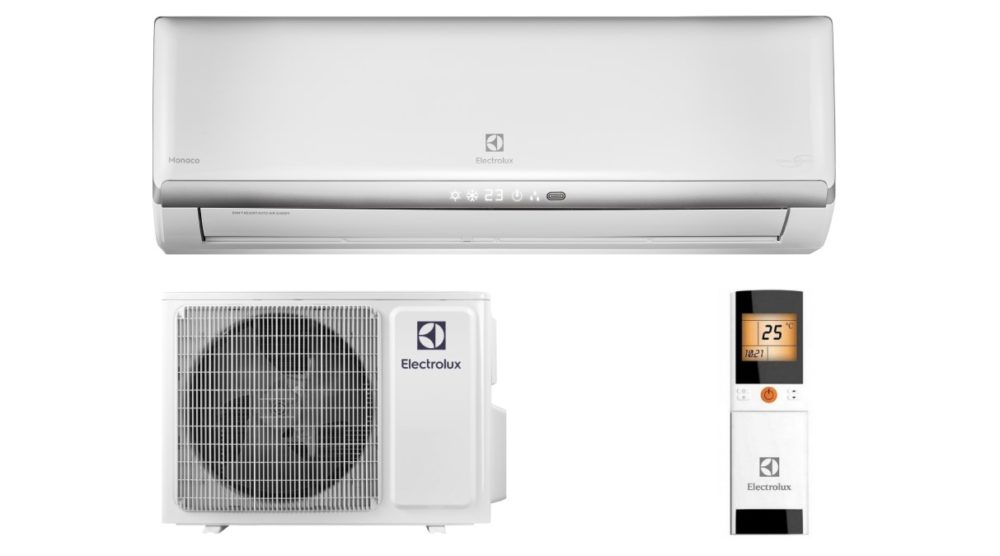

Фото Electrolux EACS I-09HM N3 15Y

Оборудование при полной мощности потребляет 775 Вт электроэнергии за 1 час работы. В экономном режиме показатель энергопотребления снижается до 120 Вт.

Наличие дезодорирующего фильтра положительно оценивают владельцы квартир и домов, где воздух нужно очищать от сигаретного дыма, других неприятных бытовых запахов.

Достоинства и недостатки:

  • Экономичное потребление электроэнергии.
  • Возможность работы при низкой уличной температуре.
  • Шумность работающего блока не превышает 23 дБ.

  • Кнопки пульта управления не имеют подсветки.
  • Завышена стоимость новинки.

На Яндекс Маркет оборудование продают со скидкой за 37900 рублей. Изначальная цена модели после появления на рынке была установлена в размере 53700 рублей.

Mitsubishi Heavy Industries SRK20ZSPR-S / SRC20ZSPR-S

Мощное оборудование способно создавать воздушный поток 10,1 м3/мин. Внешний блок рассчитан на работу в экстремальных условиях при температуре –15оС.

В режиме обогрева техника функционирует, когда на улице мороз до –20оС. Энергопотребление в режиме охлаждения достигает 790 Вт/час. При переходе на обогрев сплит-система потребляет 545 Вт за час работы.

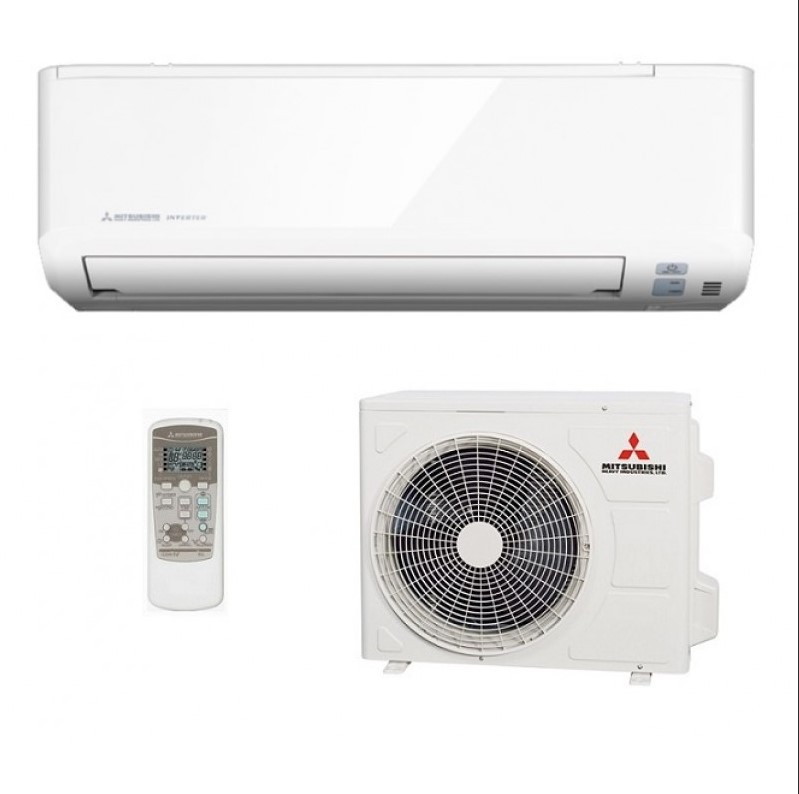

Фото Mitsubishi Heavy Industries SRK20ZSPR-S

Модель подходит для домашнего и офисного пользования, но есть один нюанс. Шумность работающего блока достигает 45 дБ.

Оборудование создаст дискомфорт в библиотеке, комнате отдыха и других местах, где желательна тишина.

Плюсы и минусы:

  • Возможность работы наружного блока при экстремально низких температурах.
  • Выносливый компрессор.
  • 3 года гарантии от производителя.

  • Шумный блок.
  • Завышенная стоимость.

Пользователи оценили модель на Яндекс Маркет 5 звездами. Оборудование продают по цене 74900 рублей.

Panasonic CS/CU-BE25TKE

Производитель предлагает серию оборудования для кондиционирования мощностью 2-5 кВт. Надежность сплита подтверждается 3 годами гарантии.

Отдельно производитель дает 5 лет гарантии на компрессор. Наружный блок рассчитан на работу при уличной температуре до –15оС.

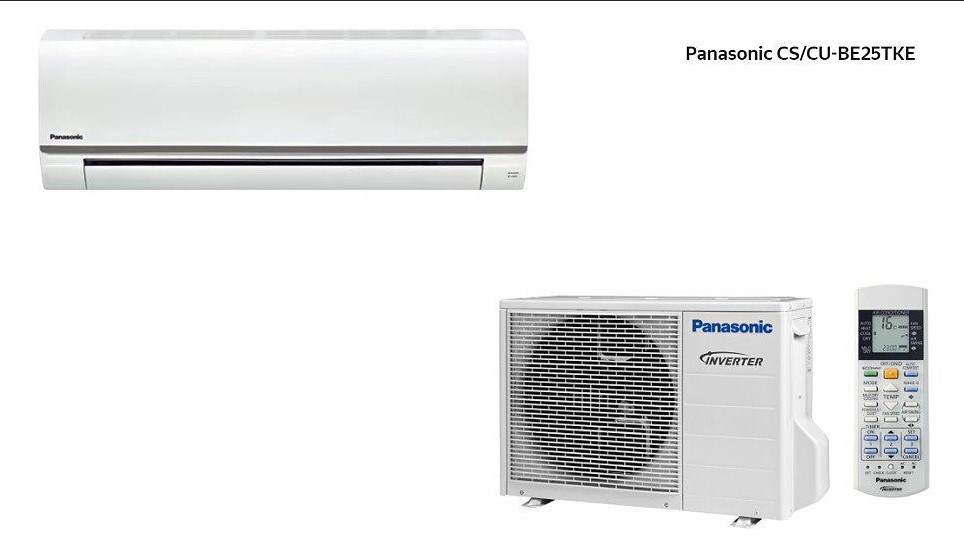

Фото Panasonic CS CU-BE25TKE

В режиме охлаждения техника функционирует, пока внутри помещения температурные показатели не снизятся до +5оС.

Качество сборки кондиционера на высоком уровне, как и комфорт пользования. Шумность работающего блока на максимальной мощности составляет 37 дБ.

При снижении нагрузки до минимальных значений уровень шума уменьшается до 20 дБ.

Преимущества и недостатки:

  • Наличие Wi-Fi модуля.
  • Ночной режим, функция самодиагностики.
  • Качественная фильтрация воздуха.

  • Завышенная цена.
  • Не всегда в наличии на Яндекс Маркет.

Средняя стоимость умной японской техники составляет 67860 рублей.

Лучшие мобильные моноблоки 2023 года на Яндекс Маркет

По рабочим функциям и комфорту пользования мобильная техника уступает полноценным сплит-системам.

Однако спрос на оборудование растет среди дачников, владельцев небольших квартир и частных домов.

Мобильный моноблок не требует сложной технической установки. Бытовой прибор удобен для охлаждения взятых в аренду помещений.

Electrolux EACM-10HR/N3

Модель рассчитана на кондиционирование помещения площадью 25 м2. Производитель предусмотрел режим охлаждения, обогрева, осушения и вентилирования.

Блок с компрессором весит 27 кг, легко может быть установлен в свободном месте комнаты. Из функций предусмотрена 1 ступень очистки воздуха, ночной режим, самодиагностика, интенсивное охлаждение.

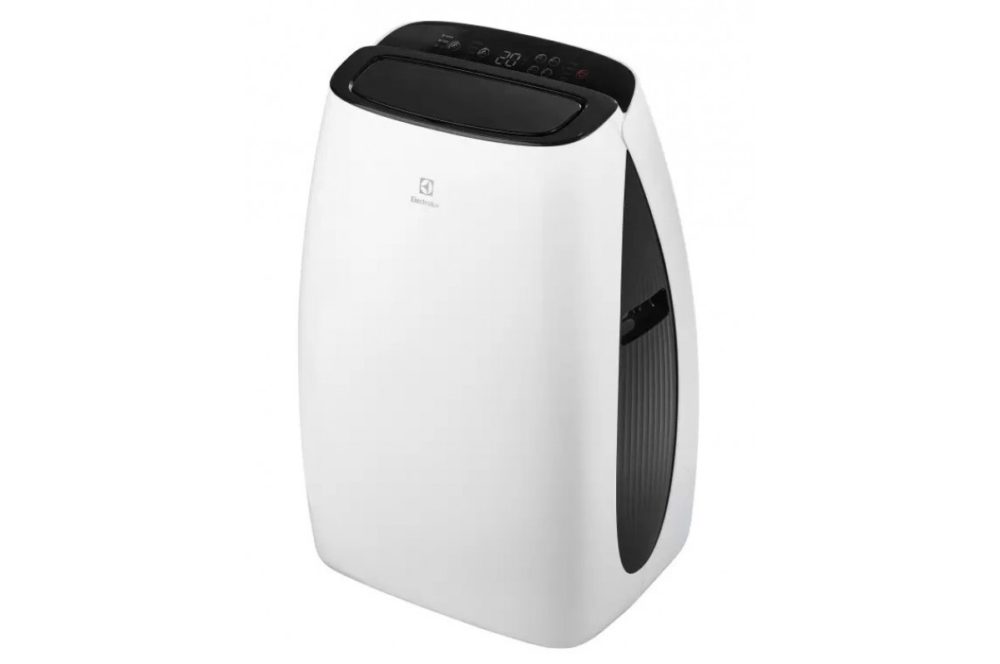

Фото Electrolux EACM-10HR N3

О наполненности резервуара конденсатом просигнализирует индикатор. Очистка воздуха выполняется через фильтр, требующий периодической промывки под проточной водой.

Наличие таймера дает возможность пользователю регулировать время работы, выставлять удобные параметры.

Достоинства и недостатки:

  • Наличие в комплекте гофрированного воздуховода.
  • Оснащенный колесиками блок легко перекатывать по полу.
  • Наличие ночного режима.

  • Габаритный блок занимает место в комнате.
  • Уровень шума работающего компрессора 75 дБ, что создает дискомфорт в помещении.

Средняя цена моноблока на Яндекс Маркет составляет 35900 рублей.

Timberk T-PAC09-P09E

Мобильный блок предназначен для создания благоприятного микроклимата в помещении площадью 25 м2. Встроена функция охлаждения, осушения и вентиляции.

Настройки пользователь может вносить с пульта управления или сенсорными кнопками на корпусе. Оснащенный колесиками блок несложно перемещать по полу между комнатами.

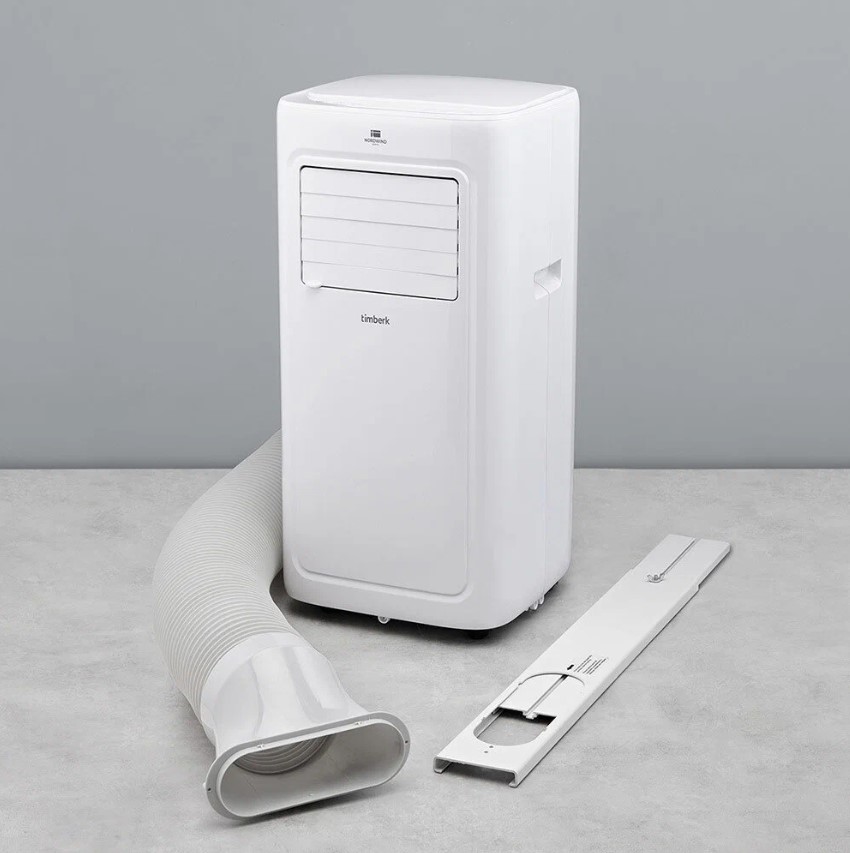

Фото Timberk T PAC09 P09E

Встроенный съемный воздушный фильтр по мере загрязнения нужно промывать под проточной водой.

Для отвода горячего воздуха гофрированную трубу нужно правильно вывести на улицу согласно рекомендациям производителя, чтобы добиться максимально быстрого охлаждения помещения.

Плюсы и минусы:

  • Мощный воздушный поток 5,3 м3/мин.
  • Управление сенсорными кнопками.
  • Комплектация крепежным кронштейном с гофрированным воздуховодом.

  • Высокий уровень шума 60 дБ.
  • Короткий провод для подключения к розетке.
  • Интенсивное охлаждение возможно при уличной температуре не ниже +31оС.

На Яндекс Маркет мобильный прибор стоит 21200-23990 рублей.

Zanussi ZACM-12SN/N1

Мощный мобильный блок охладит помещение площадью до 35 м2, при этом вес его не превышает 24 кг. Компрессор создает воздушный поток 5,83 м3/мин.

Предусмотрена функция самоочистки, режим осушения. Длина сетевого шнура увеличена до 1,9 м, что удобно при подключении к розетке без удлинителя.

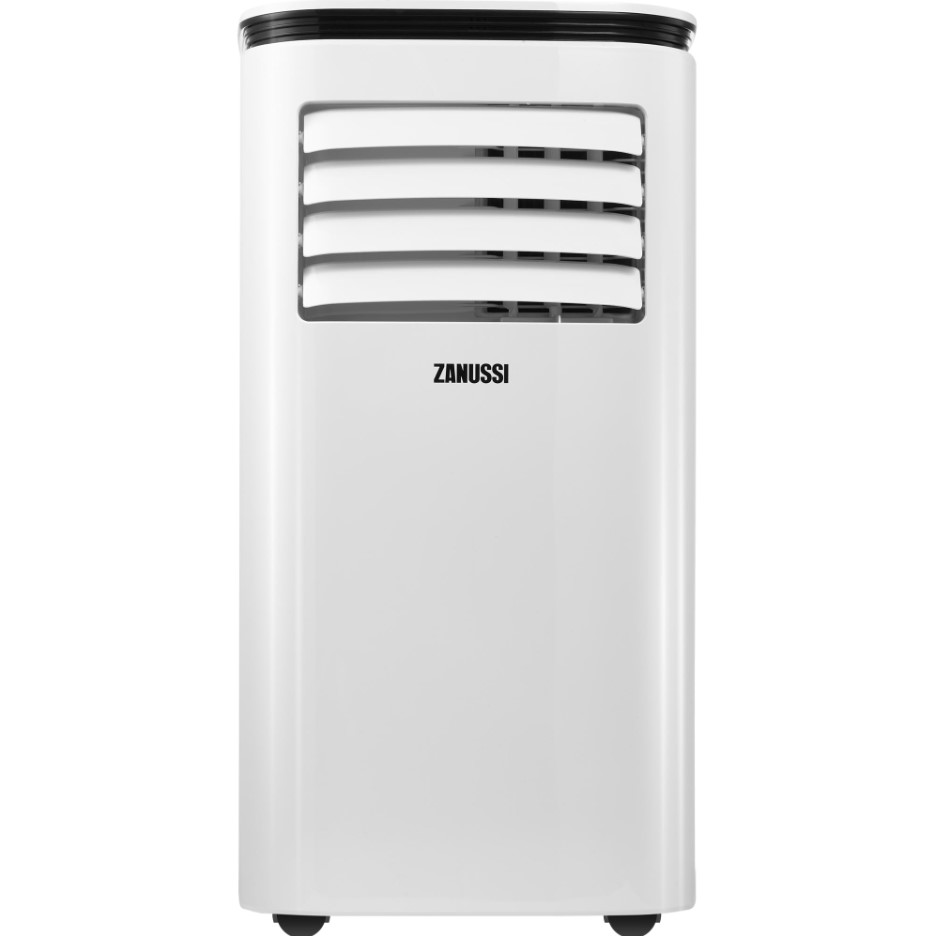

Фото Zanussi ZACM 12SN N1

Для очистки воздуха установлен пылеулавливающий фильтр. Конденсат каплями отводится на горячий конденсатор, сразу испаряется. Длительность режимов пользователь может устанавливать таймером.

Преимущества и недостатки:

  • Электронное и механическое управление.
  • Большая площадь охлаждения.
  • У неработающего моноблока на дисплее продолжает отображаться температура воздуха в комнате.

  • Непродуманное слабое крепление гофрированного воздуховода к станине.
  • Блок нужно устанавливать с отступом 50 см от конструктивных элементов здания.

Стоимость моноблока на Яндекс Маркет варьируется от 30990 до 43200 рублей.

Видео материалы


Ответы на часто задаваемые вопросы

Откуда кондиционер берет воздух?

Внутренний блок через отверстия на передней панели всасывает воздух из помещения, после обработки направляет поток обратно в комнату. Модели с функцией притока рассчитаны на подключение к внешнему источнику воздуха, например, системе вентиляции.

Как кондиционер охлаждает воздух?

Принцип работы следующий. Захватываемый из помещения вентилятором воздух направляется в блок для обдувания теплообменника испарителя. Испаряющийся фреон забирает тепло, отводит на улицу. В помещение возвращаются уже охлажденные воздушные потоки.

В чем разница между кондиционером и сплит-системой?

С технической точки зрения кондиционер и сплит-система, это одно оборудование. Если говорить о комплектации, то кондиционер может состоять из одного блока. Мобильное оборудование устанавливают внутри помещения. Сплит-система имеет минимум 2 блока – наружный и внутренний.

Откуда вода появляется в кондиционере?

После охлаждения теплого воздуха из-за разницы температур образуется конденсат в области теплообменника.

Что будет, если открыто окно и работает кондиционер?

При открытом окне у работающего кондиционера увеличивается нагрузка на компрессор и вентилятор. Узлы быстрее изнашиваются. Увеличивается расход электроэнергии.

В статье использованы источники:
  • Крупнов Б. А., Шарафадинов Н. С. «Руководство по проектированию систем отопления, вентиляции и кондиционирования воздуха», 2006 год
  • СП 7.13130.3013. Свод правил «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности»
  • СНиП 41-01-2003 "Свод правил. Отопление, вентиляция и кондиционирование воздуха"
Поделиться

Статью проверил эксперт - действующий мастер по ремонту тепло-сетевого оборудования ТЭЦ. С любой техникой на "Ты". Смотрите подробную информацию о специалисте.

Оцените автора
( 1 оценка, среднее 5 из 5 )
Сделай сам!
Добавить комментарий
