Наибольшее количество вопросов от владельцев загородной недвижимости получаю на тему инженерных сетей. В данной статье расскажу, как организуется естественная вентиляция в частном доме, о ее устройстве и принципе работы.
Коснусь вопроса плюсов и минусов, способов обустройства, особенностей и разновидностей. Дам совет, в каких помещения нужно делать, а где можно отказаться от естественного вентилирования.
- Назначение, устройство естественной вентиляции
- Принцип работы инженерной сети
- Виды естественной вентиляционной системы
- Особенности разновидностей вентиляции
- Плюсы и минусы естественного вентилирования
- Когда предпочесть или отказаться делать естественную вентиляцию
- Способы обустройства естественной вентиляции
- Оконные клапаны
- Стеновые проветриватели
- Анемостаты
- Стеновые клапана
- Вентиляционные решетки
- Диффузоры
- Установка стенового проветривателя
- Ответы на часто задаваемые вопросы
- Полезное видео
Назначение, устройство естественной вентиляции
Прежде чем перейти к рассмотрению технической части, дам краткое пояснение о назначении естественной вентиляции. Система относится к инженерной сети, обеспечивающей воздухообмен в частном доме.
Со стороны улицы поступает свежий воздух, а из помещения выходят потоки с углекислым газом и другими загрязнителями.
Без вентилирования частного дома в комнатах будет:
- удушающий спертый воздух, насыщенный окисью углерода;
- повышенная влажность;
- неприятный запах;
- пыль, аллергены, болезнетворные бактерии;
- разрастающийся по стенам и потолку грибок в виде темных пятен.
По устройству вентиляция простая из-за отсутствия оборудования. Инженерная система состоит из притоков и вытяжек. Если квартирная вентиляция усложнена наличием общедомовых каналов, то в частном доме воздуховоды необязательны.
Приток и отведение воздуха организовано через щели в окнах, дверях, специально обустроенные отверстия на стенах или потолке.
Принцип работы инженерной сети
Принципы функционирования системы построены на гравитационном воздухообмене. Для работы не требуется установка оборудования, механизмов, подключение электроэнергии. Круговорот воздуха осуществляется за счет разности температур и давления в помещении и на улице.

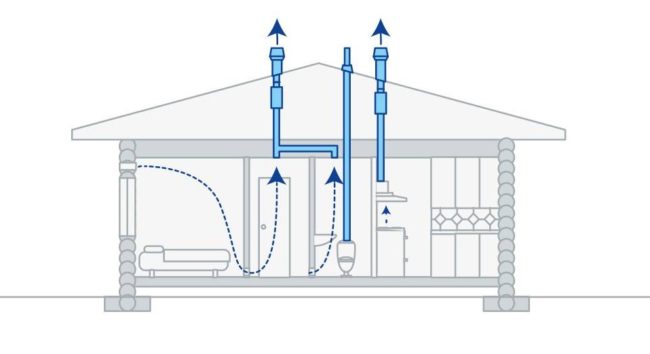

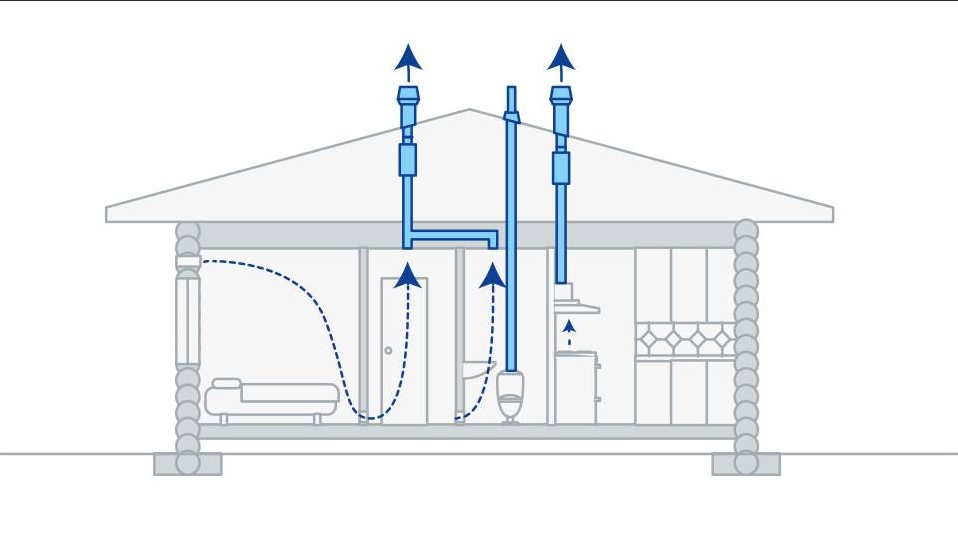

Схема воздухообмена следующая:

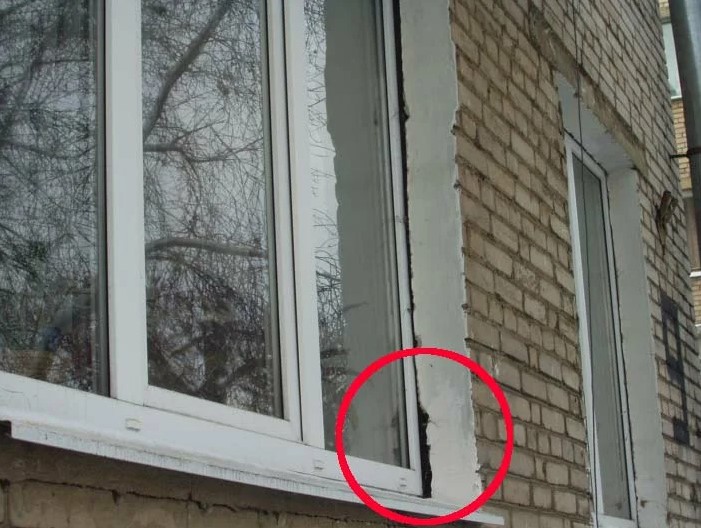

- Прохладные уличные потоки проникают в помещение через щели на старых окнах, открытые форточки, двери. Специально для организованного притока на нижней части стен владельцем частного дома обустраивается сквозное отверстие.
- Свежие потоки перемещаются между комнатами через открытые двери, обустроенные отверстия в простенках для перетоков.
- Отработанные теплые потоки поднимаются к потолку. Свежий воздух их выталкивает через вытяжные отверстия на улицу. Вытяжки в частном доме обустроены под потолком самых загрязненных комнат: кухня, ванная, туалет или совмещенный санузел.
Цикл воздухообмена постоянно повторяется. Основной принцип работы естественной вентиляции один, но он зависим от второстепенных факторов. К таковым относится:
- Разница температур между помещением и улицей. Не всегда за окном холоднее, чем в комнате, что приводит к созданию обратной тяги. Ситуация возникает жарким летом, когда владелец частного дома принудительно понижает температуру работой кондиционера.
- Высота расположения вытяжного отверстия. С отдалением от земли понижается давление. Чем выше от пола дома вытяжка или выходящий через крышу воздуховод, тем сильнее тяга.
- Направление и сила ветра. Скорость перемещения воздушных потоков в природе увеличивается при неравномерном распределении атмосферного давления. Естественный воздухообмен в частном доме повысится, когда возле окон создается повышенная, а на вытяжке – пониженная зона.
От природных факторов зависит, как работает вентиляция, но повлиять на них владелец частного дома не в силах. Однако существуют способы, помогающие улучшить естественную тягу.
Виды естественной вентиляционной системы
Принято различать виды естественной вентиляции по технологии обустройства системы. Каждый вариант инженерной сети работает по одному принципу, но акцент сделан на один из воздушных потоков:
- Приточная система. Акцент сделан на увеличение объема и скорости поступления свежего воздуха со стороны улицы в дом.
Вентиляция работает только при наличии вытяжки и притока, поэтому правильнее называть систему приточно-вытяжной. Неправильно делать один акцент на вытяжку или приток.
Требуется приблизительно равный взаимозаменяемый объем воздуха – сколько вошло, столько и вышло из помещения за один цикл. Исключения по объемам воздуха допустимы на производстве. Когда в одном из двух смежных помещений выделяются токсичные вещества, вытяжку увеличивают по отношению к притоку.
На рабочем месте создается разрежение. Если в специфическом помещении требуется избыточное давление, приток увеличивают по отношению к вытяжке. На частный жилой дом исключения не распространяются.
Особенности разновидностей вентиляции
Естественное вентилирование комнат частного дома осуществляется самопроизвольно или с участием человека. С точки зрения организации воздухообмена принято различать два вида инженерной сети:
Для частного дома рекомендую организованную вентиляцию. Инженерная сеть отличается стабильной работой. Неорганизованную систему нельзя считать вентиляцией. Процесс правильнее назвать проветриванием или хаотичным перемещением воздуха с теплопотерями для жилого дома.
Плюсы и минусы естественного вентилирования
В современном частном домостроении естественная вентиляция не используется с 2004 года. В комфортабельных особняках с 2-3 этажами, бассейном, баней, гаражом и другими привилегиями инженерная сеть неэффективная.
Новые проекты разрабатывают с канальной принудительной системой воздухообмена. Используется естественная вентиляция в частном доме старой постройки с одним этажом и ограниченными квадратными метрами.
Предпочесть или отказаться от инженерной сети в своем жилье, определим методом анализа плюсов и минусов.
Плюсы и минусы:
- простой монтаж своими руками;
- минимум затрат на обустройство и обслуживание системы в частном доме;
- отсутствие энергозависимости;
- бесшумная работа из-за отсутствия вентиляторов;
- возможность перемещения, изменения количеств приточных и вытяжных приспособлений.
- зависимость производительности системы от погодных условий;
- повышенные теплопотери в частном доме;
- низкая степень звукоизоляции;
- появление сквозняков;
- создание обратной тяги.
Недостатки подталкивают к мысли, что естественное вентилирование выгоднее организовать на дачном или сезонном загородном доме. В частной постройке для постоянного проживания целесообразно установить механическую вентиляцию.
Когда предпочесть или отказаться делать естественную вентиляцию
Бесперебойная работа естественной вентиляции всегда остается под вопросом. Воздухообмен может оказаться больше или меньше нормы. Инженерная сеть подойдет для частного дома, когда:
- частное жилое здание построено в регионе с умеренным или холодным климатом, где созданы условия для постоянной тяги;
- дом не закрыт от ветровых потоков соседними зданиями, высокими деревьями густого леса.
В южных регионах на улице теплее чем внутри охлаждаемого кондиционером дома. Условий нет для создания тяги. В 2-3 этажных особняках, мансардах естественное вентилирование не обеспечит нормы воздухообмена, рекомендуемые СНиП.

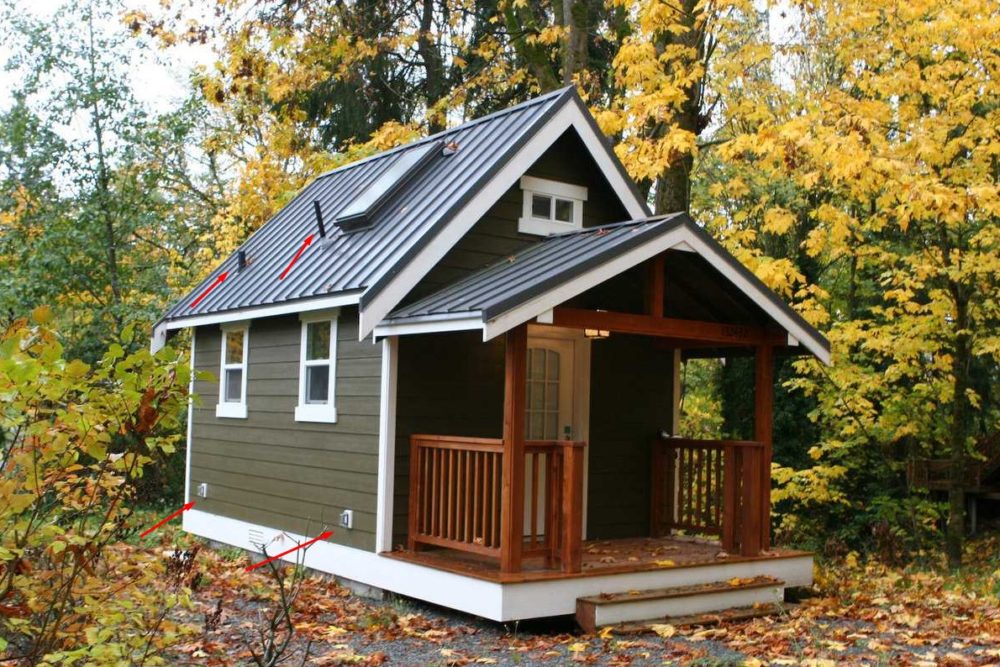

Естественным вентилированием выводят влагу из подпольного пространства дома через продухи на фундаменте. Актуальна инженерная система на чердаке и крыше. Для вентилирования кровли ставят аэраторы. На чердаке обустраивают слуховые окна.
Способы обустройства естественной вентиляции
Для обустройства в частном жилом здании организованной инженерной сети нужно установить дополнительные приборы. Приточные и вытяжные устройства рассчитаны на определенную пропускную способность.
Производительность указана в инструкции прибора. Количество и параметры устройств подбирайте с учетом рекомендуемых норм воздухообмена для каждой комнаты:
Нормы и кратность воздухообмена регламентированы СНиП 41-01-2003 и СП 60.13330.2010. Согласно ГОСТ 30494-2011, в жилом доме уровень CO2 должен составлять 400-600 ppm на 1 м3 воздуха. Кратность воздухообмена за 1 час по СНиП 41-01-2003: для кухни – 12, жилых комнат – 1, хозяйственных помещений – 0,2 раза.
Оконные клапаны
Приборы относятся к приточным устройствам, называются проветривателями. Дешевые модели оснащены заслонкой с ручным управлением, больше подходят для установки в общественных зданиях.
Для частного дома рекомендую оконные клапаны с автоматическим управлением. Приборы оснащены датчиком контроля, функционирующим без подключения электричества.
Проветриватели классифицируются по типу установки:
- Накладные клапаны для монтажа без фрезеровки. Приборы предназначены для крепления на верхнюю или боковую сторону рамы открывающейся форточки без сверления сквозных отверстий.
- Врезные клапаны для монтажа с фрезеровкой. Приборы предназначены для крепления на глухое окно с высверливанием в раме сквозных отверстий.
Обычно в каждой комнате частного дома предусмотрено одно окно с открывающейся форточкой. Чтобы не сверлить раму, рекомендую поставить накладной клапан. Для монтажа проветривателя выполните следующие действия:

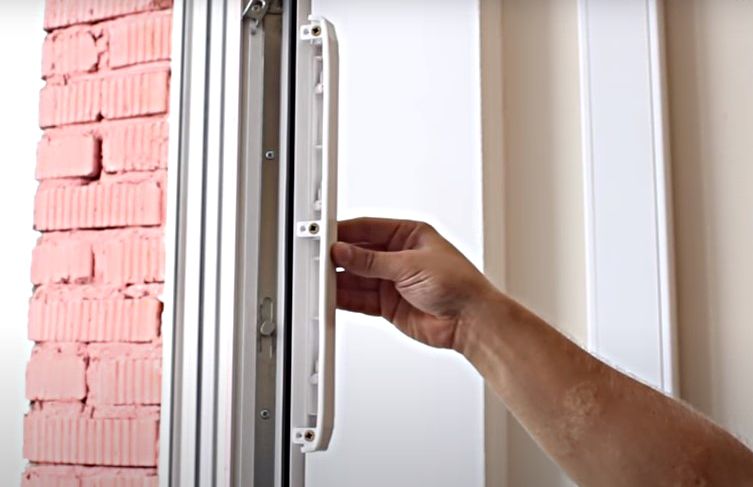

- Распакуйте клапан с заводской упаковки, ознакомьтесь с инструкцией производителя. Примерьте корпус к месту установки на раме, сделайте отметку маркером.

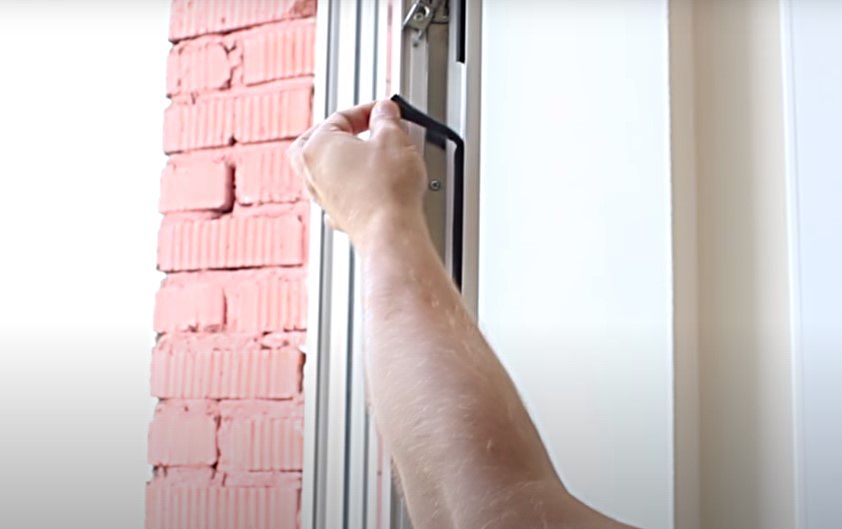

- В местах отметки перережьте ножом на оконном ПВХ профиле уплотнитель. Удалите отрезок резинки, равный длине корпуса проветривателя.

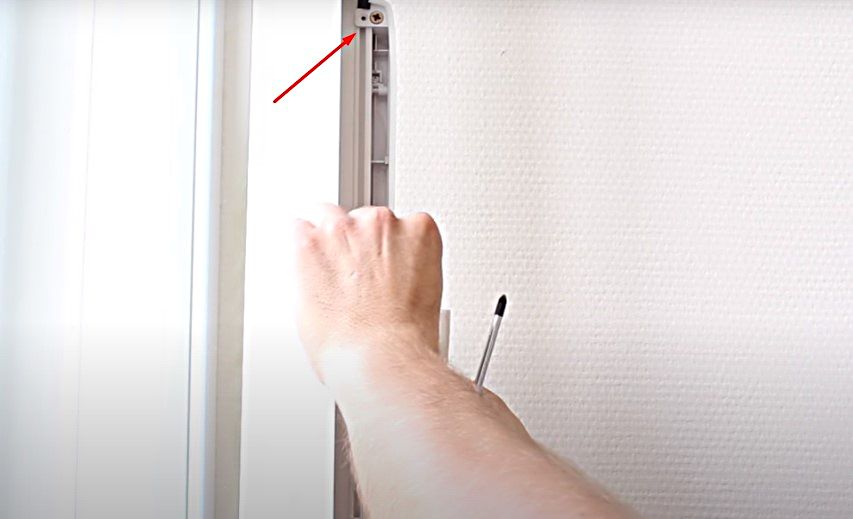

- Закрепите на ПВХ профиль одну часть корпуса клапана, предназначенного для установки со стороны помещения. Фиксация обычно предусмотрена 3 саморезами.

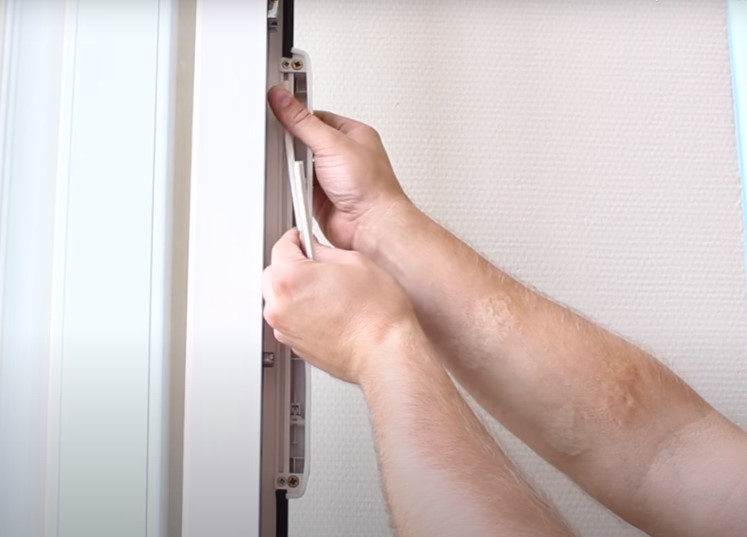

- На место удаленной резинки приклейте новый уплотнитель, идущий в комплекте с клапаном. Из-за меньшей толщины полоса не будет плотно прилегать к плоскости ответного профиля. Через образовавшуюся щель появится путь для проникновения воздуха с улицы в дом.

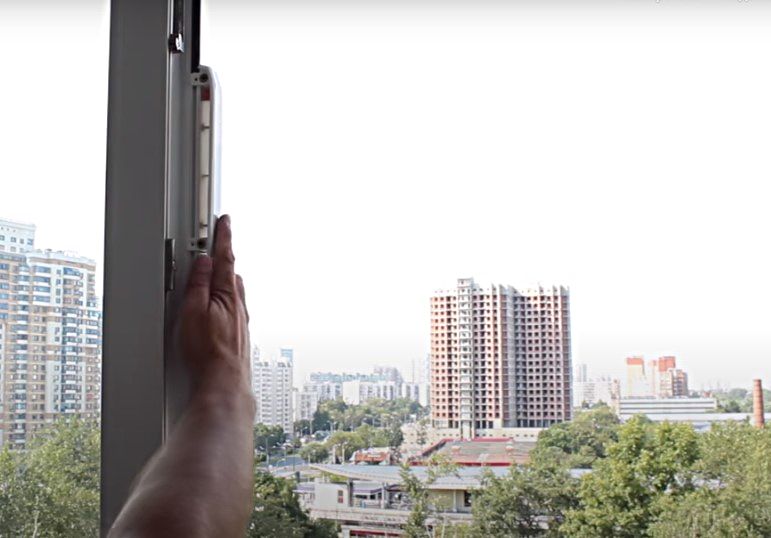

- Со стороны улицы на раму закрепите вторую част корпуса клапана. Выполните аналогичные действия с заменой уплотнительной резинки. Соблюдайте совпадение двух частей корпуса проветривателя при закрытой створке.

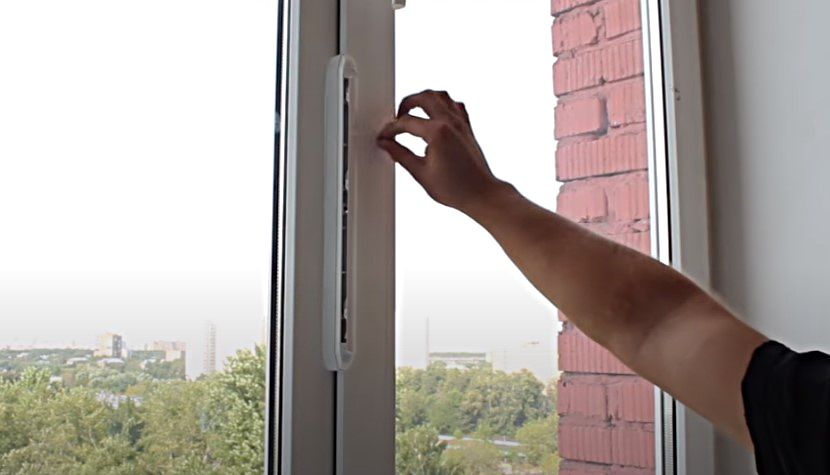

- Закройте створку окна. Проверьте работу установленного клапана. Через корпус с открытой заслонкой должен проходить воздух.
Принцип врезки проветривателя с фрезеровкой отличается тем, что в месте крепления корпуса нужно сделать сквозные отверстия. Со стороны помещения и с улицы надо саморезами к раме закрепить элементы клапана.
Если затеяли в частном доме ремонт с установкой окон, закажите их сразу с проветривателями на ручке. Клапаны врезают на производстве. Элементы вентиляции менее заметны на окне, аккуратнее выглядят.
Стеновые проветриватели
Оконные проветриватели подходят для маленьких комнат. В большом частном доме приборы не обеспечат достаточного поступления воздуха. Для безупречной работы естественной вентиляции советую присмотреться к стеновым клапанам.
Принцип работы аналогичен оконным проветривателям, но из-за большего размера приборы обладают повышенной пропускной способностью.
Регулировка воздушных потоков выполняется вручную или автоматически, что зависит от модели. По исполнению стеновые клапаны выпускают приточные, вытяжные и приточно-вытяжные.

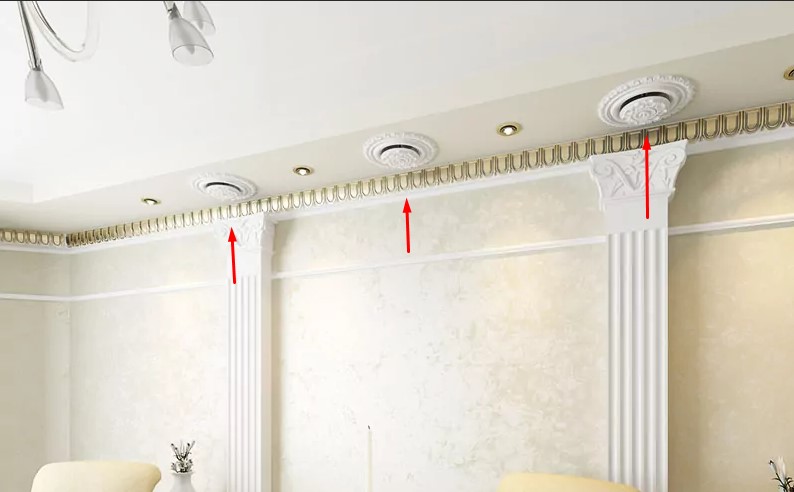

Анемостаты
Простейший проветриватель состоит из корпуса и тарельчатого воздушного клапана с регулировочным механизмом. От формы тарелки зависит, в какую сторону прибор пропускает воздух:
Методом перемещения тарельчатого клапана регулируете объем пропускаемого воздуха. В закрытом положении анемостат не пропускает потоки.

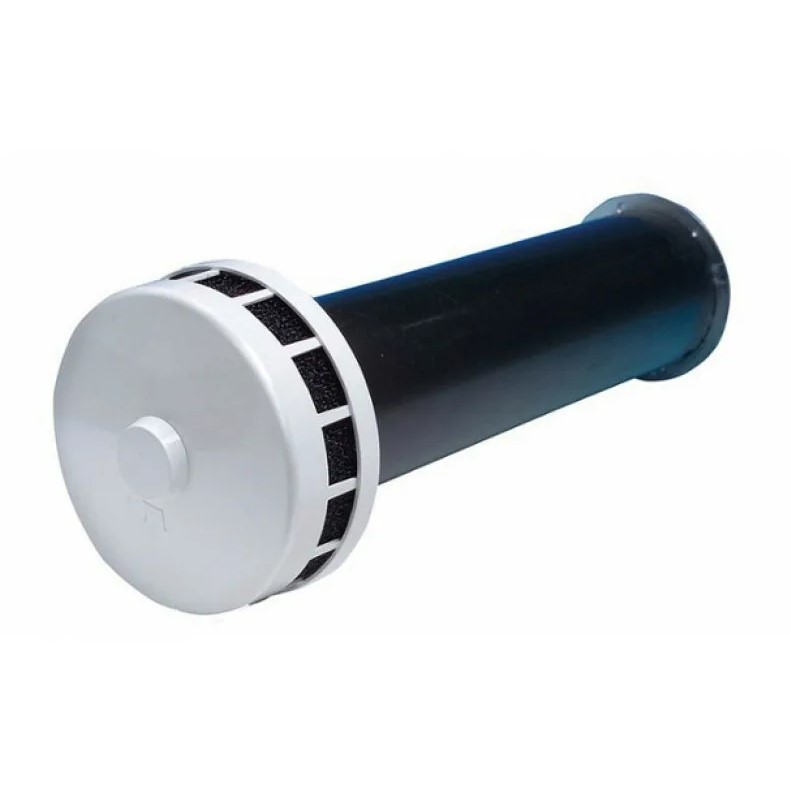

Стеновые клапана
Прибор вентиляции состоит из корпуса, внутри которого установлен воздушный клапан. Со стороны улицы предусмотрена решетка или москитная сетка от проникновения насекомых в дом.
Со стороны помещения может стоять фильтр для очистки воздуха от пыли. Принцип работы стенового клапана естественной вентиляции аналогичен анемостату и оконному проветривателю. В закрытом состоянии прибор не пропускает воздушные потоки.

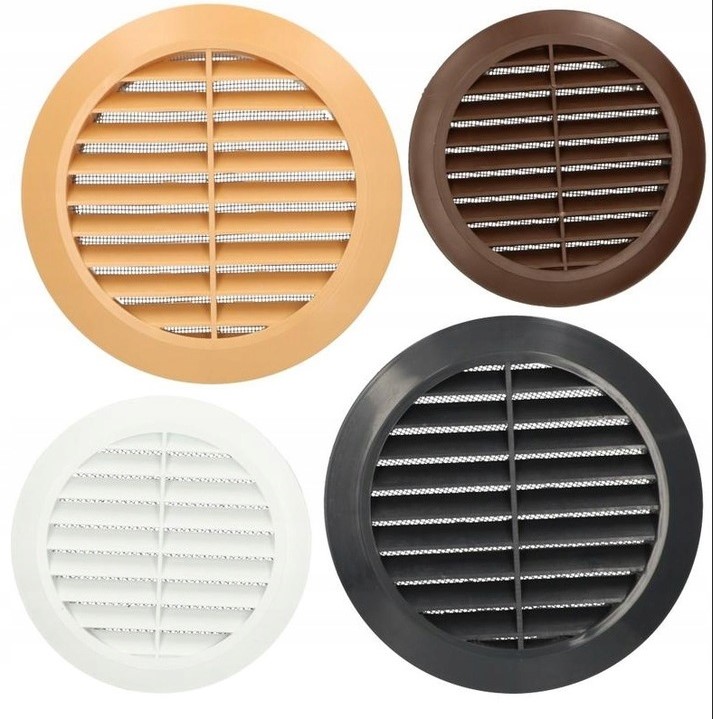

Вентиляционные решетки
Декоративные элементы вентиляции служат для установки на вентиляционное отверстие. По назначению канал может быть вытяжной или приточный. Решетка закрывает воздуховод от проникновения грызунов, попадания крупного мусора.
Внутри частного жилого дома решетками закрывайте отверстия в межкомнатных перегородках, где сделаны переточные каналы. Предназначены они для естественного перетока воздуха между комнатами.

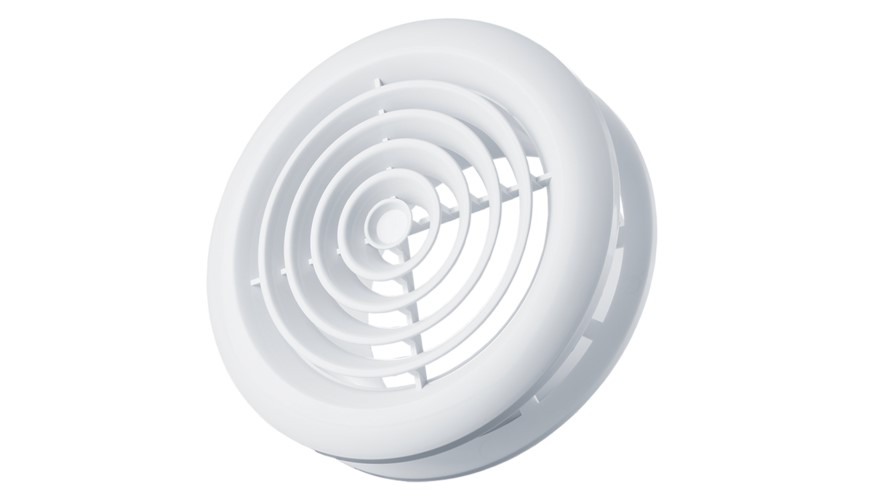

Диффузоры
По конструкции диффузор – это усовершенствованный вариант вентиляционной решетки. Прибор дополнительно оснащен камерой статического давления, крыльчаткой. Регулируемые ламели решетки удобны для перенаправления воздушных потоков.
Диффузоры удобнее ставить на межкомнатные перегородки в частном доме, где сделаны отверстия для перетока воздуха. Можете поставить прибор на приточный или вытяжной канал.
Диффузор смешивает воздушные потоки разных температур, не допуская образования застойных и холодных зон. Прибор снижает уровень шума, образующегося проходящими по воздуховодам мощными потоками воздуха.
Установка стенового проветривателя
Принцип монтажа стеновых проветривателей одинаков для всех модификаций. Существуют нюансы, зависящие от конструкции модели, но они незначительные, чтобы делать отдельные обзоры. Предлагаю рассмотреть общий принцип врезки стенового проветривателя:

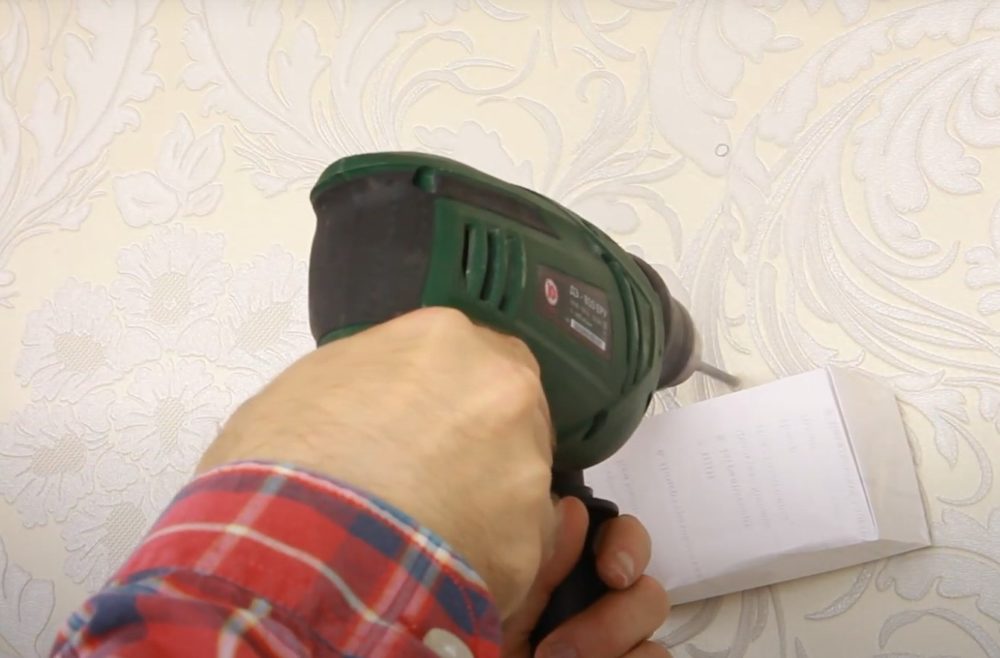

- Отметьте на стене место под установку проветривателя. По шаблону сделайте разметку, просверлите электродрелью крепежные отверстия под саморезы с пластиковыми дюбелями.

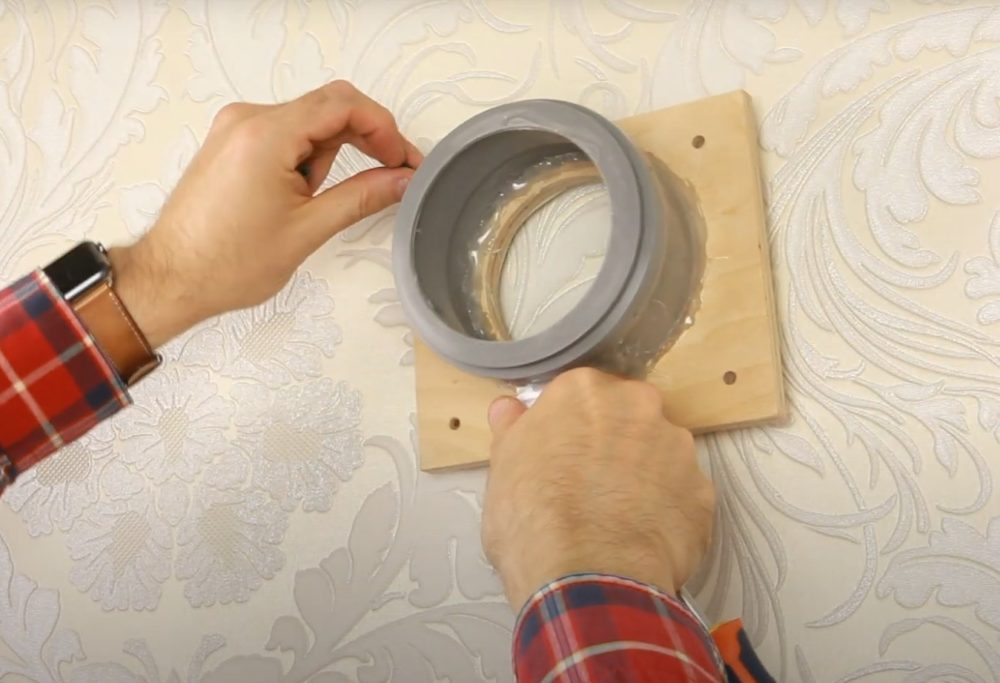

- В просверленные отверстия вставьте пластиковые дюбели. Закрепите саморезами шаблон для сверления стены под воздуховод.

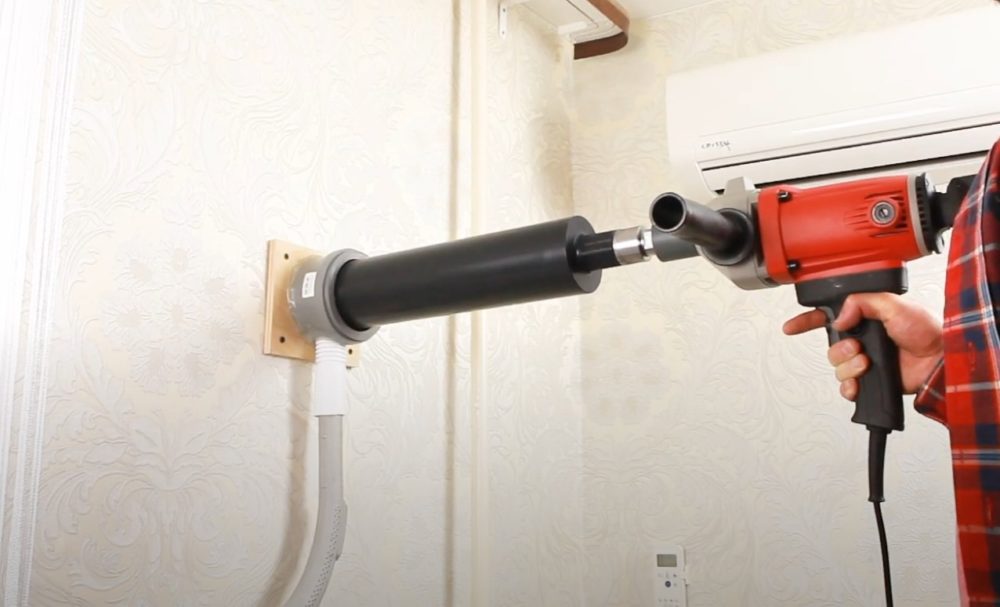

- Подведите к шаблону шланг пылесоса, чтобы по дому меньше разлеталось пыли. Используя электродрель с коронкой соответствующего диаметра, просверлите в стене сквозное отверстие под воздуховод.

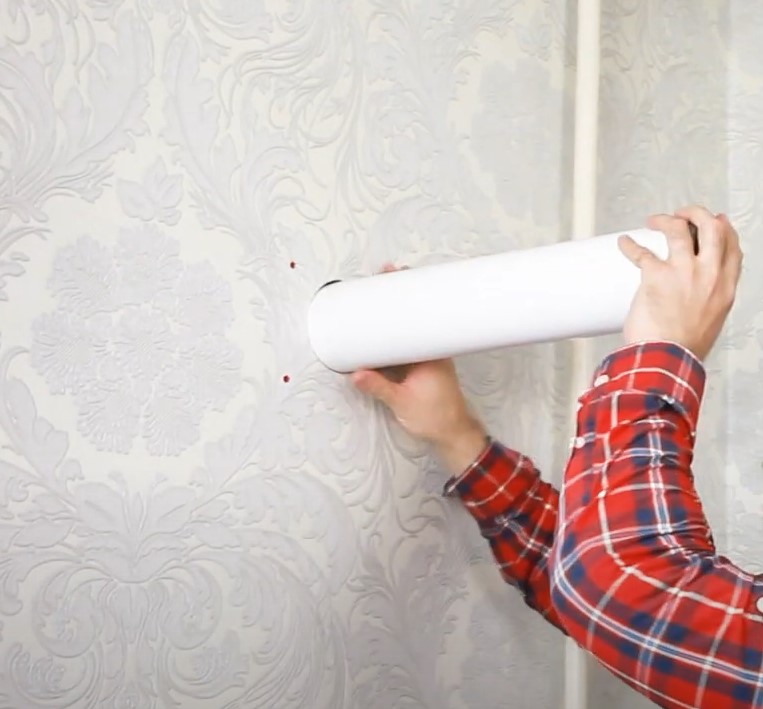

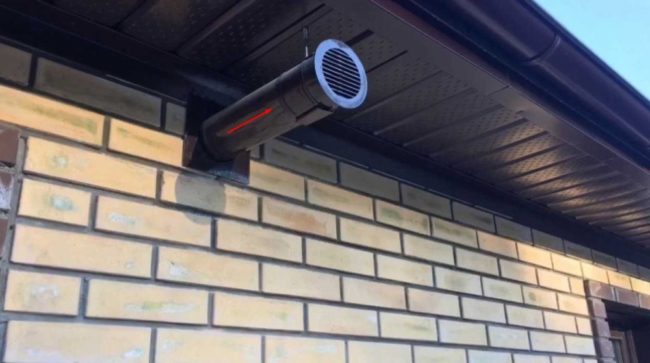

- Снимите со стены монтажный шаблон. Внутрь сквозного отверстия вставьте воздуховод с теплоизоляционной гильзой, идущей в комплекте с клапаном. Выступающие за плоскость стены края срежьте болгаркой.

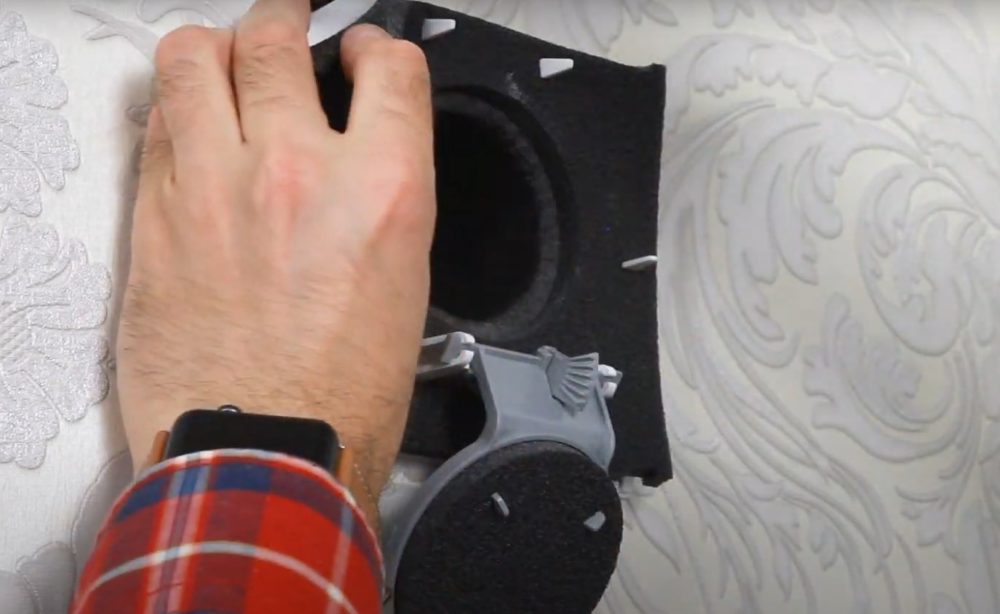

- Со стороны помещения на стену закрепите воздушный клапан. Обычно прибор состоит из внутреннего механизма и декоративного корпуса.

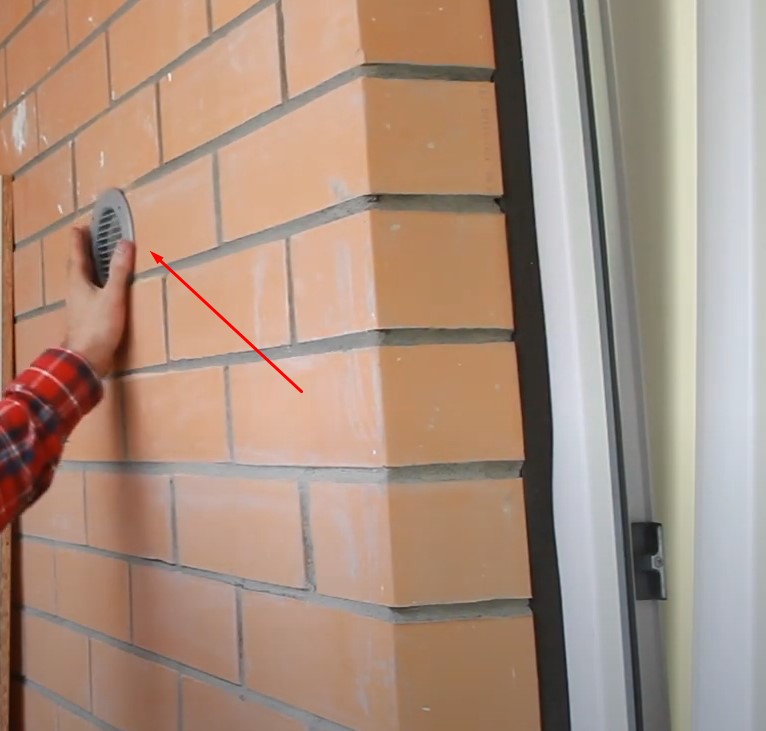

- Со стороны улицы отверстие на стене закройте декоративной решеткой.
Решетки и диффузоры для перетока воздуха между комнатами ставьте по такому же принципу. В межкомнатной перегородке пробурите насквозь вентиляционное окно. Вставьте гильзу, чтобы укрепить стенки отверстия. Закройте с двух сторон вентиляционные окна решетками.
Ответы на часто задаваемые вопросы
В естественной вентиляции свежие потоки поступают через приточные отверстия, а грязный воздух отводится по вытяжке. Циркуляция осуществляется без механического принуждения за счет разности температур и давления.
Вытяжку лучше делать в кухне механическую с вентилятором производительность 200-500 м3/час. Естественный отводной канал выводите через крышу, чтобы конец трубы попал в зону пониженного давления.
Пропускная способность канала должна обеспечивать прохождение объема воздуха, соответствующего нормам для определенного помещения. Параметры определяют расчетами. Среднее соотношение ширины к длине воздуховода 1:3.
Естественная система вентилирования актуальна для частных дачных и сезонных загородных домов, хозяйственных построек.
Под естественной вентиляцией подразумевается воздухообмен без применения вентиляторов. Воздух циркулирует за счет разности температур и давления.

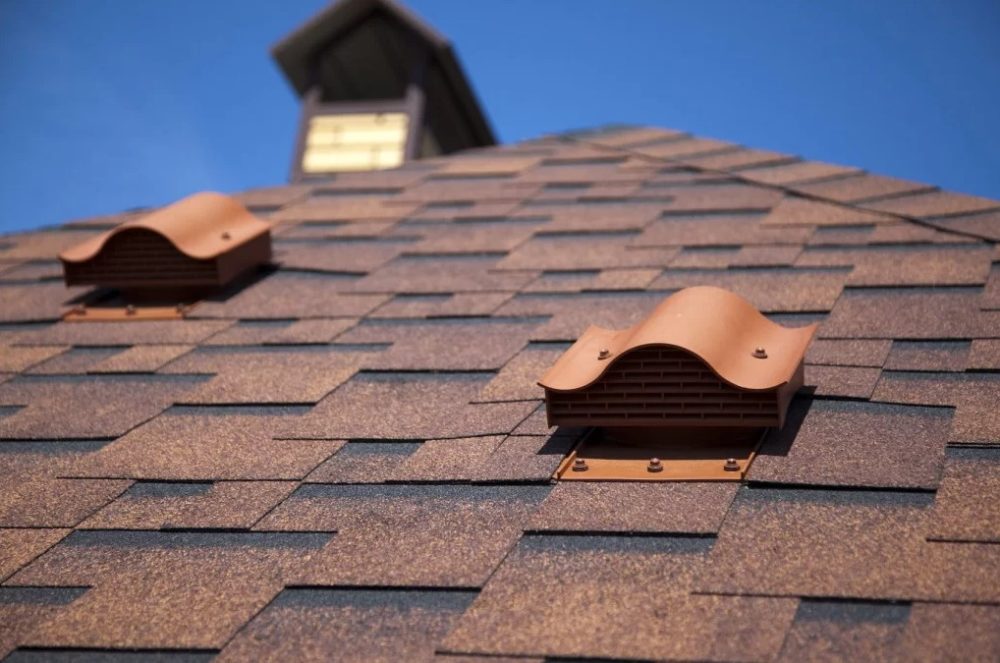

В вентиляционной системе под аэрацией подразумевается естественное проветривание, насыщение кислородом. Аэраторы устанавливают на кровле для вентилирования подкровельного пространства.

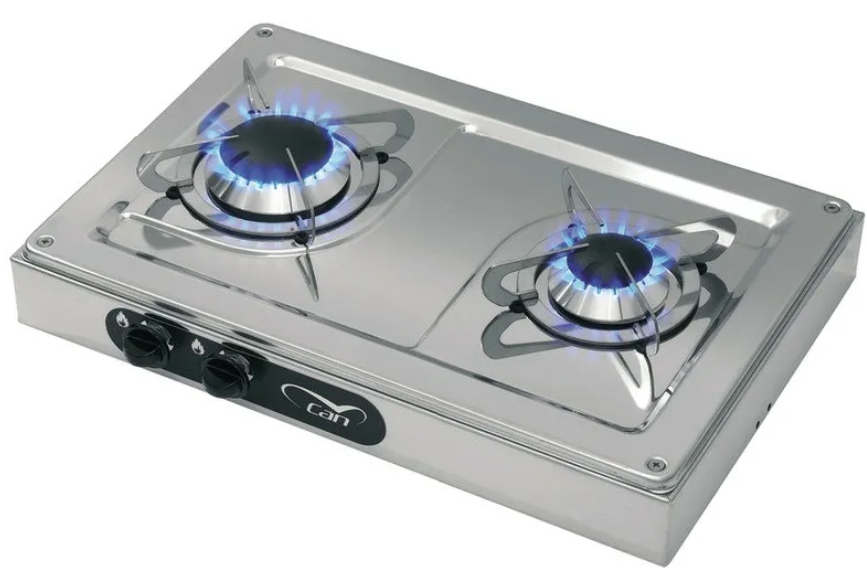

Вытяжной зонт не способен полностью отвести с кухни утечки газа и грязный воздух. Кроме механической вытяжки, нужна естественная вентиляция.
