Как установить на кухне рециркуляционную, комбинированную и канальную вытяжку

Бытовые вытяжные устройства канального и комбинированного типа предназначены для принудительного отведения с кухни загрязненного воздуха на улицу или в вентиляционную систему. Рециркуляционные виды вытяжек очищают воздух с помощью фильтров, а затем обратно направляют его в помещение.

Оборудование бывает канальное, с рециркуляцией и комбинированное, поэтому важно знать, что устанавливать вытяжку на кухне необходимо с учетом конструктивных особенностей оборудования и норм вентиляции.

Для установки вытяжного устройства нужно закрепить корпус на стену, к потолку или встроить в шкаф, что зависит от модели. К канальному зонту необходимо подвести воздуховоды. Как выглядит подробная инструкция пошагового монтажа, рассмотрим подробно в статье.

Что нужно подготовить для установки вытяжки на кухне

Чтобы в квартире или частном доме на кухне установить вытяжную вентиляцию, первым делом подберите подходящую по параметрам вытяжку. Бытовое оборудование отличается конструкцией, принципом работы, производительностью, функциями.

Наличие подсветки упрощает приготовление пищи на варочной поверхности, когда в кухне недостаточно света. Увеличенное количество скоростных режимов вентилятора позволят пользователю делать точные настройки отведения грязного воздуха.

Какое установить оборудование по принципу работы, определите с учетом используемой на кухне печки

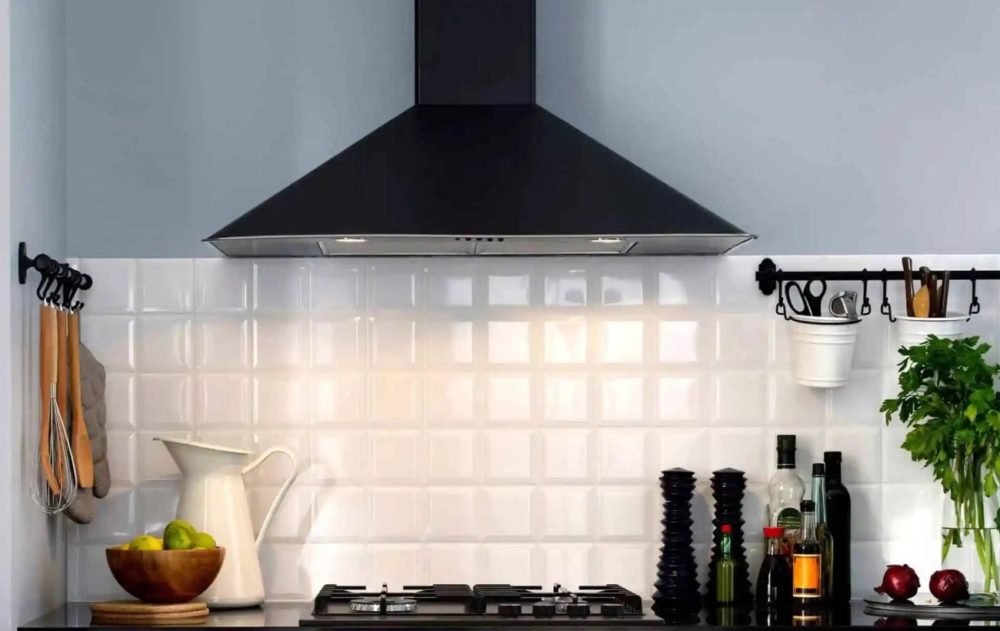

Канальное вытяжное устройство обеспечивает отведение грязного воздуха по воздуховодам из кухни на улицу или в общедомовую вентиляцию. Зонт оснащен жироуловителем в виде сетчатого фильтра. Вариант идеален, когда стоит газовая печь или предполагаются ежедневные большие объемы приготовления пищи.
Вытяжка с рециркуляцией не имеет каналов. Грязный воздух не отводится, а очищается прохождением через угольный фильтр. Актуальна установка вытяжки на кухне с электроплитой, где предполагается нечастое приготовление малых объемов пищи или нет возможности подключения к общедомовой вентиляции.
Комбинированный прибор работает с отведением и рециркуляцией грязного воздуха. На зонт можно установить сетчатый жироуловитель и угольный фильтр. Подойдет прибор для кухни с газовой и электрической плитой, где предполагается периодически готовить большие объемы пищи.

Из-за меньшей стоимости и простоты обслуживания чаще предпочитают установить на кухне оборудование одного действия: с рециркуляцией или отведением в вентиляцию.

По конструктивному устройству зонты бывают:

  1. Подвесные с креплением к потолку:
  2. Настенные прямые и угловые;
  3. Встраиваемые в шкаф кухонного гарнитура;
  4. Островные для подвешивания к потолку на кухне, где рабочая зона выполнена островом посреди комнаты;
  5. Наклонные, горизонтальные и вертикальные;
  6. Купольные, козырьковые, телескопические.

Какой тип оборудования установить, зависит от возможностей монтажа, пожеланий потребителя и планировки кухни.

Кроме вытяжного прибора, подготовьте набор инструмента. Вам понадобится:

  • электродрель или шуруповерт с функцией сверления;
  • набор сверл с алмазной или твердосплавной напайкой;
  • электролобзик;
  • отвертка;
  • лазерный уровень;
  • рулетка;
  • карандаш.

Список может быть изменен, что зависит от модели оборудования и материала стены кухни, где предполагается монтаж.

Читайте статью: 21 совет от профессионалов как выбрать вытяжку на кухню.

Какие нормы нужно соблюдать при выборе параметров вытяжки и монтаже

Для каждой комнаты с учетом целевого назначения установлены нормы воздухообмена. В кухне: с газовой плитой – 90 м3/час, электроплитой – 60 м3/час. По нормам вентиляции в расчет берется объем всего помещения, где воздух должен обновляться минимум 12 раз за час.

Производительность бытовых вытяжек варьируется от 290 до 1500 м3/час. Если не использовать сложные формулы, где в расчеты берется тип плиты, можно определить средние подходящие для кухни параметры вытяжного прибора. Умножьте кратность воздухообмена (12) на объем комнаты.

Результат – для большинства типовых кухонь подойдет вытяжное оборудование производительностью 600-800 м3/час.

К монтажу вытяжного зонта предъявляются отдельные требования и нормы. В квартирах, особенно старых домов, канальную вытяжку нельзя подключать к общедомовому вентиляционному каналу.

Придется делать вывод на улицу через обустроенное сквозное отверстие в стене или предпочесть оборудование с рециркуляцией.

Если в новом доме разрешено подключение к общедомовому каналу, воздуховод не должен полностью перекрывать вентиляционное отверстие. Для обустройства проходного узла используйте комбинированную решетку.

Производителями бытовой техники предусмотрены рекомендуемые расстояния, с учетом которых нужно установить вытяжку на кухне над варочной панелью:

  • между газовой плитой и нижней частью наклонной или вертикальной вытяжки рекомендовано расстояние 55-65 см;
  • между газовой плитой и плоскостью горизонтального зонта рекомендовано расстояние 75-85 см;

  • между электроплитой и нижней частью наклонной или вертикальной вытяжки рекомендовано расстояние 35-45 см;
  • между электроплитой и плоскостью горизонтального зонта рекомендовано расстояние 65-75 см.

Более подробно о выборе высоты установки вытяжки над плитой в зависимости от разных параметров.

Для эффективного отведения грязного воздуха ширина зонта должна соответствовать ширине варочной панели. Допускается отклонение в большую сторону на 5-10 см.

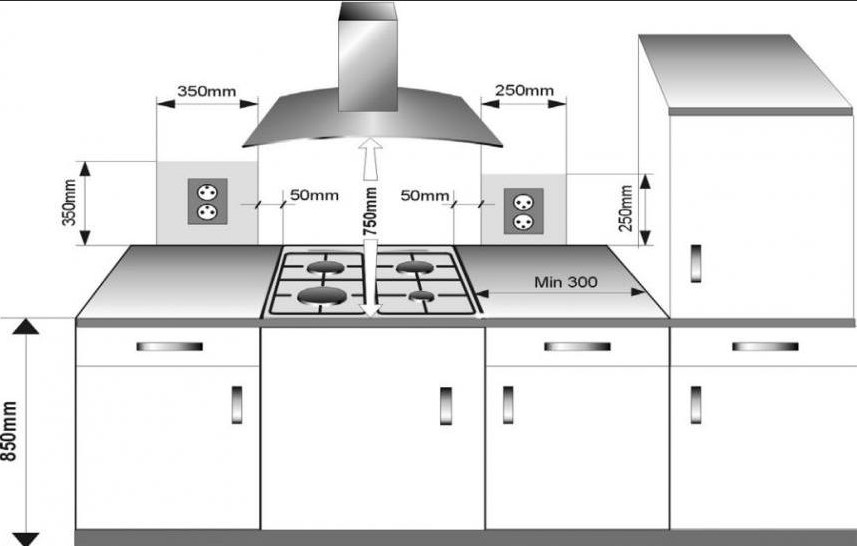

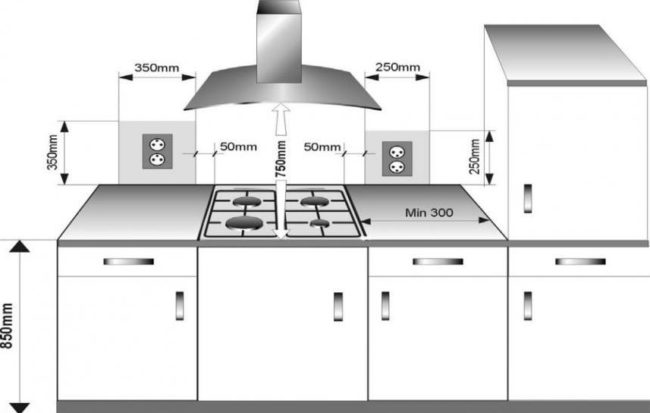

Фото Рекомендуемые размеры рабочей зоны кухни

Опасными для органов слуха человека считаются шумовые источники выше 90 Дб. Шумность бытовых вытяжек варьируется от 40 до 75 Дб. Звук возрастает с увеличением мощности вентилятора.

Из-за неплотного крепления корпуса и воздуховодов могут образоваться дополнительные шумы. Чтобы работа вентиляции не создавала дискомфорт на кухне, покупайте оборудование с кнопками изменения скоростных режимов вентилятора.

Проверяйте плотность крепежей, используйте в конструктивных соединительных узлах эластичные прокладки для устранения дребезжания металла.

Пошаговая инструкция установки канальной настенной вытяжки

Сложнее всего самостоятельно установить на кухне вытяжку канального типа из-за необходимости прокладки воздуховодов, обустройства места для отведения грязных потоков воздуха.

Работы лучше выполнять во время косметического или капитального ремонта, если для выведения канала на улицу нужно в стене делать сквозное отверстие.

Пример пошаговой инструкции монтажа купольной вытяжки Vento:

  1. Распакуйте вытяжное оборудование. Проверьте в соответствии с техническим паспортом полную комплектацию, ознакомьтесь с инструкцией производителя.

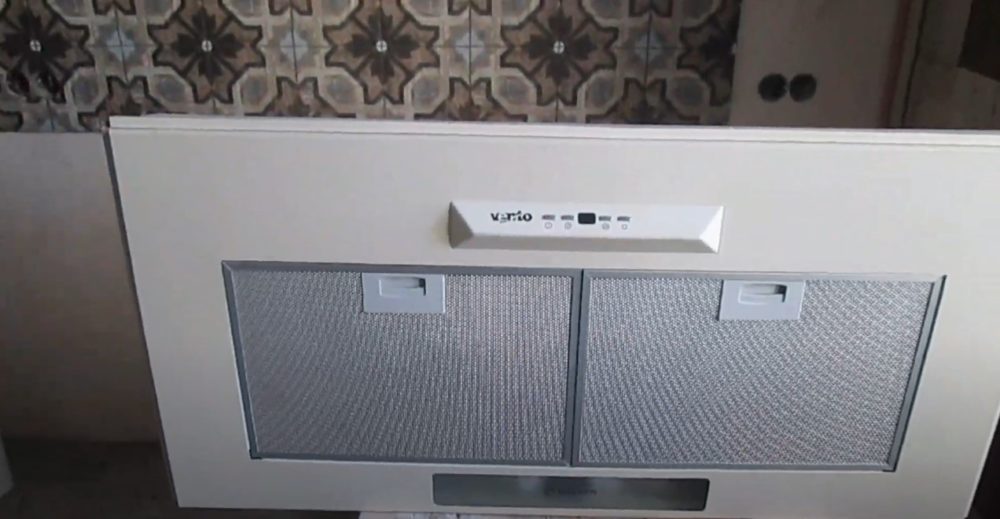

Фото Подготовка вытяжки к установке

  1. Проверьте работоспособность прибора. Уложите временно вентиляционный канал соосно к отверстию патрубка на вытяжном зонте, оставив около 20 см зазор между элементами. Размотайте шнур электроприбора, вставьте вилку в розетку.

На корпусе купольного зонта имеются кнопки управления. Проверьте работу подсветки. Включите поочередно скоростные режимы вентилятора.

Вставьте лист бумаги или полиэтиленовый пакет в зазор между отверстиями вентиляционного канала и патрубка зонта. Потоком воздуха он должен отклонятся от выхода вытяжки в сторону отверстия воздуховода.

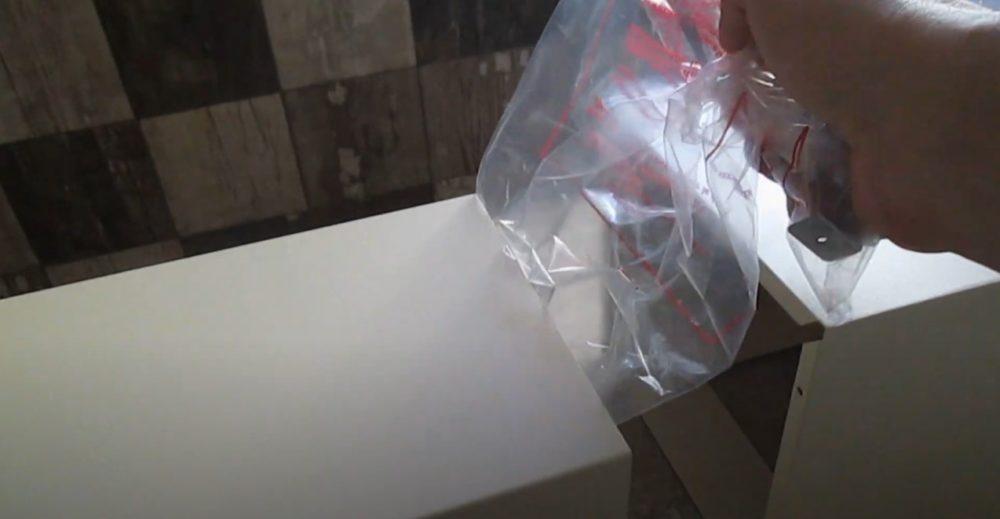

Фото Проверка поступления воздуха из патрубка вытяжки полиэтиленовым пакетом

  1. Производители брендового оборудования для кухни обычно прилагают монтажные шаблоны. На бумаге начерчена схема тыльной части зонта в реальном размере, где указаны точки для сверления крепежных отверстий.

Посмотрите, имеется ли такой шаблон. В данном примере кухонный зонт укомплектован схемой. Если шаблон не прилагается, начертите его сами, приложив лист бумаги к задней части зонта. Обведите карандашом контур корпуса, нарисуйте крепежные отверстия.

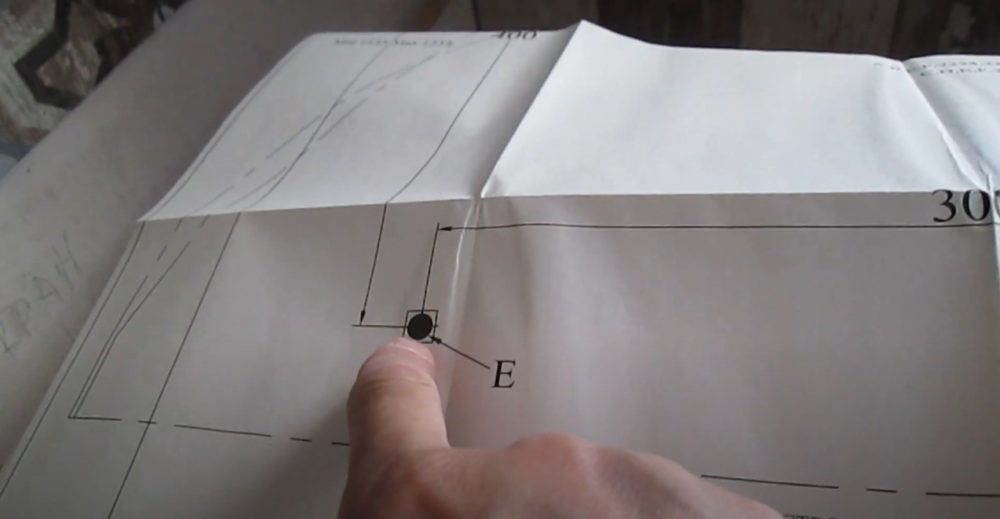

Фото Шаблон для крепления зонта на стену

  1. На этом этапе продумайте, как повесить вытяжку в кухне ровно над печкой. Используйте для разметки лазерный уровень. По выставленному лучу располагайте на стене крепежный шаблон.

К плитке бумажную схему приклейте малярным скотчем. Проверьте, чтобы нарисованная линия нижнего элемента корпуса зонта совпадала с лучом лазерного уровня.

Дополнительно под местом сверления скотчем прикрепите полиэтиленовый пакет для сбора осыпающегося мусора.

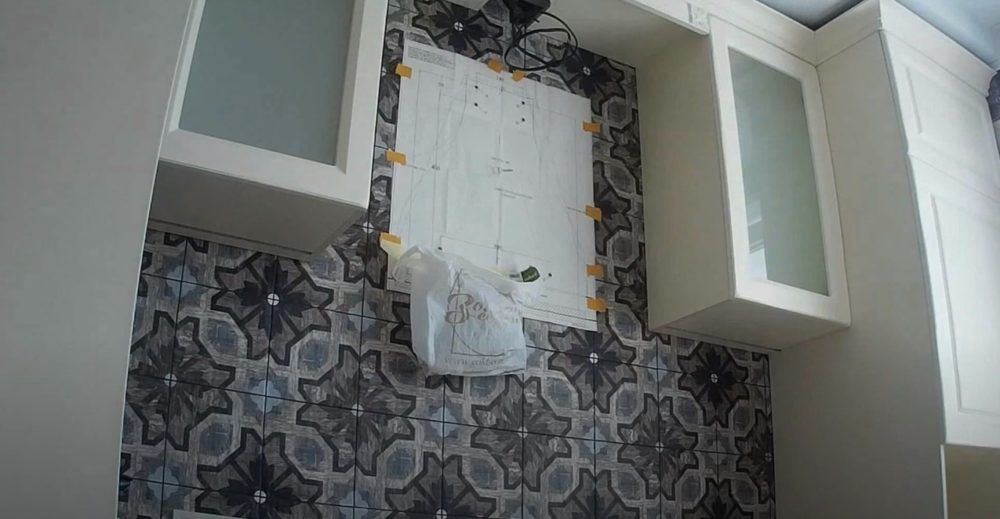

Фото Зафиксированный на стене скотчем шаблон

  1. Шуруповертом с функцией сверления или электродрелью просверлите отверстия. Соблюдайте аккуратность, чтобы не расколоть плитку. Используйте сверла с алмазным или твердосплавным напылением.

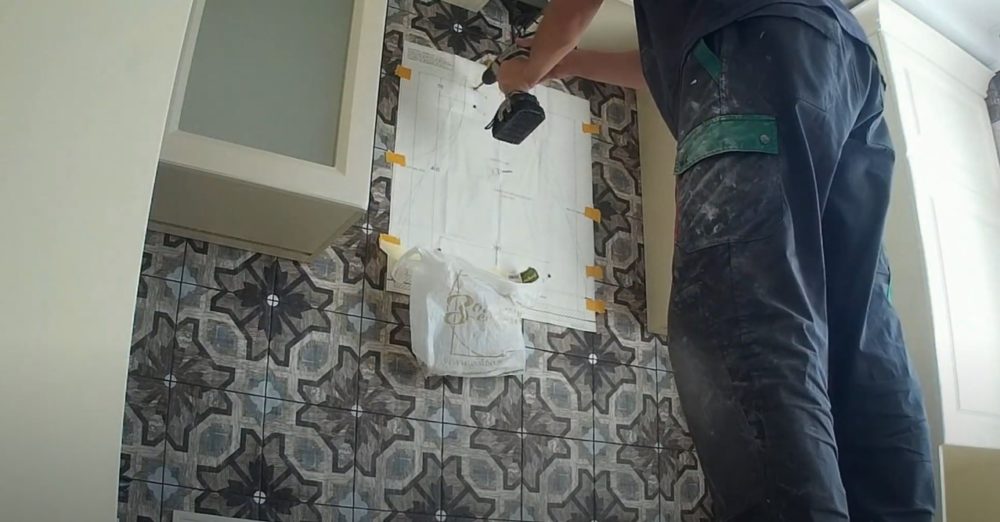

Фото Сверление крепежных отверстий

  1. После завершения сверления снимите со стены шаблон, уберите мусор. Подготовьте вытяжное отверстие и проводку для подключения вытяжного зонта.

В данном примере на кухне воздуховод вентиляции и провод спрятаны внутри короба под потолком. Над местом установки прибора уже сделано вентиляционное отверстие, свисает кусок кабеля.

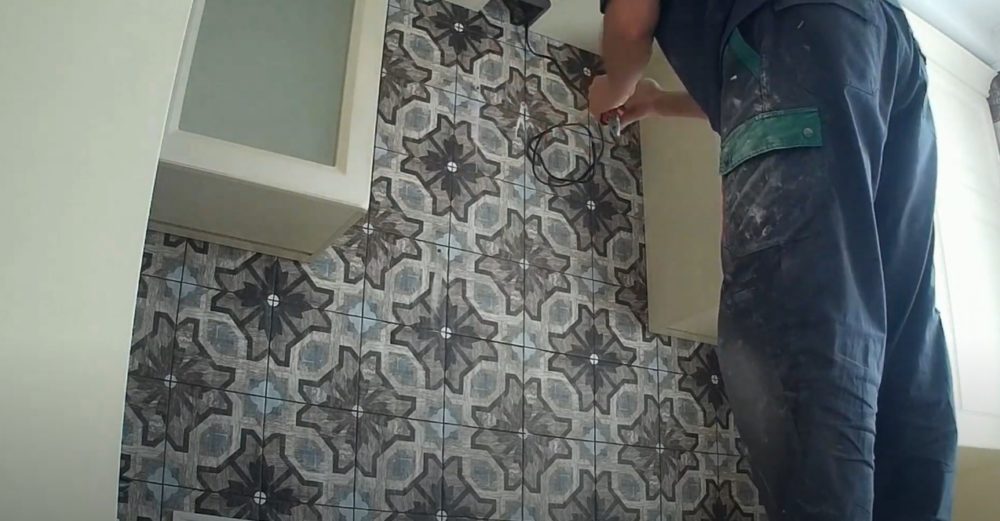

Фото Подготовка вытяжного отверстия и проводки для подключения зонта

  1. В подготовленные крепежные отверстия вставьте пластиковые дюбели. Элементы нужны для вкручивания саморезов. Над вытяжным отверстием короба вентиляции кухни закрепите монтажную планку.

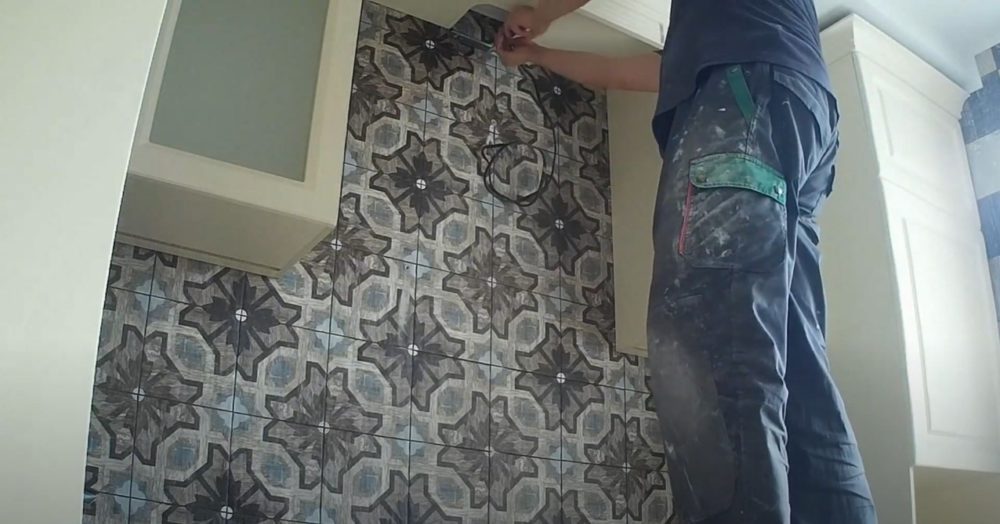

Фото Крепление монтажной планки возле отверстия на вытяжном коробе кухни

  1. Идущими в комплекте саморезами закрепите купол вытяжки на стену. Проверьте уровнем ровность расположения корпуса. Временно снимите зонт для удобства монтажа воздуховода.

Фото Зафиксированный на кухне к стене вытяжной зонт

  1. В месте фиксации монтажной планки в отверстие вентиляционного канала установите фасонный переходник для подключения воздуховода. Не забудьте вывести провод через зазор между внешней стенкой переходного элемента и кромкой короба кухонной вентиляции.

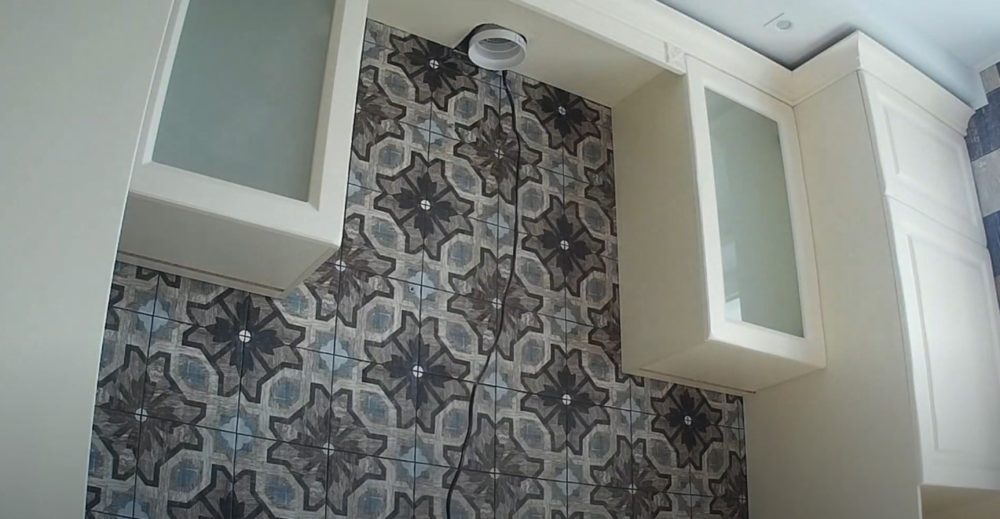

Фото Переходник воздуховода в вентиляционном отверстии

  1. Подгоните по длине декоративный кожух, закрывающий участок воздуховода между вытяжным зонтом и вентиляционным каналом кухни. Если элемент длинный, подрежьте электролобзиком.

Не ошибитесь с размером, выверяйте нужную длину кожуха с учетом высоты подвешенного купола над печкой.

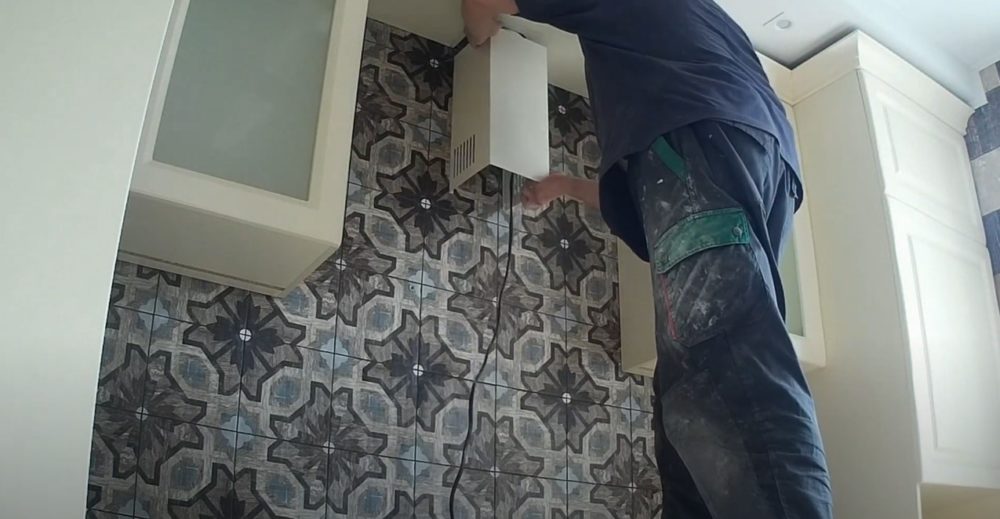

Фото Подгонка декоративного кожуха

  1. Используя герметик, заделайте зазор, образовавшийся между стенками фасонного переходника в отверстии вентиляционного канала кухни. Повесьте купол на стену, проверьте еще раз ровность корпуса уровнем.

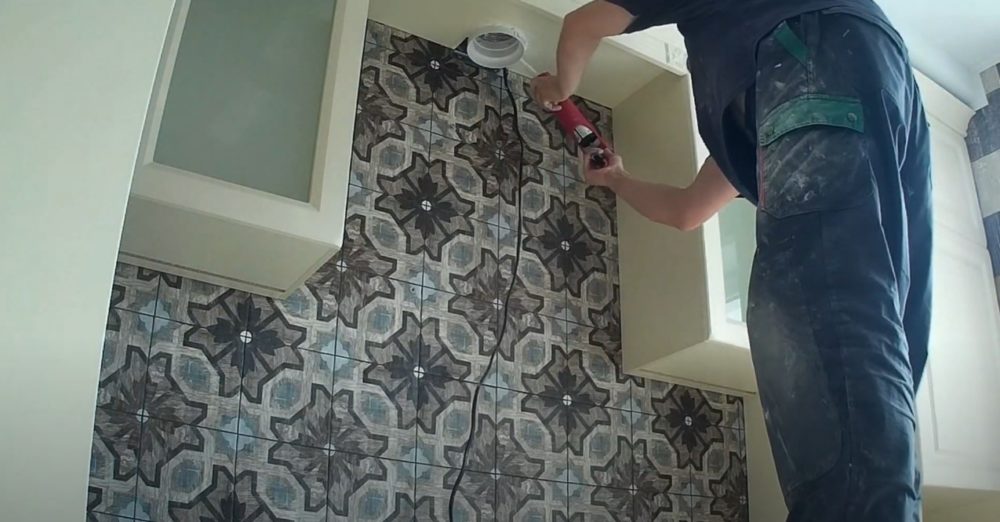

Фото Герметизация зазора на вентиляционном канале

  1. К выведенному из короба вентиляции кухни проводу подсоедините розетку. Закрепите в удобном месте на стене. Розетку желательно скрыть с виду, установив за куполом.

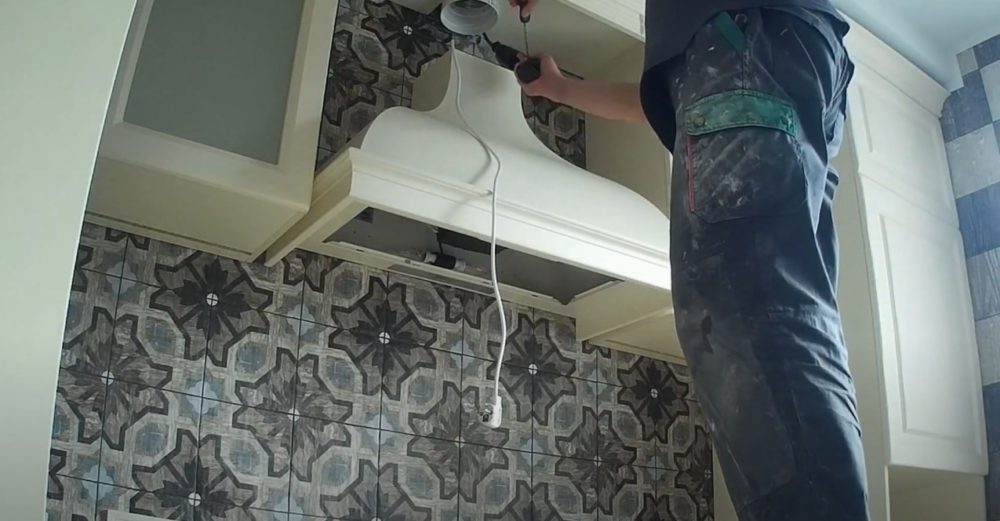

Фото Монтаж проводки с розеткой для подключения вытяжки

  1. Гофрой соедините выход купола с фасонным переходником на вентиляции кухни. Стыки зажмите хомутами.

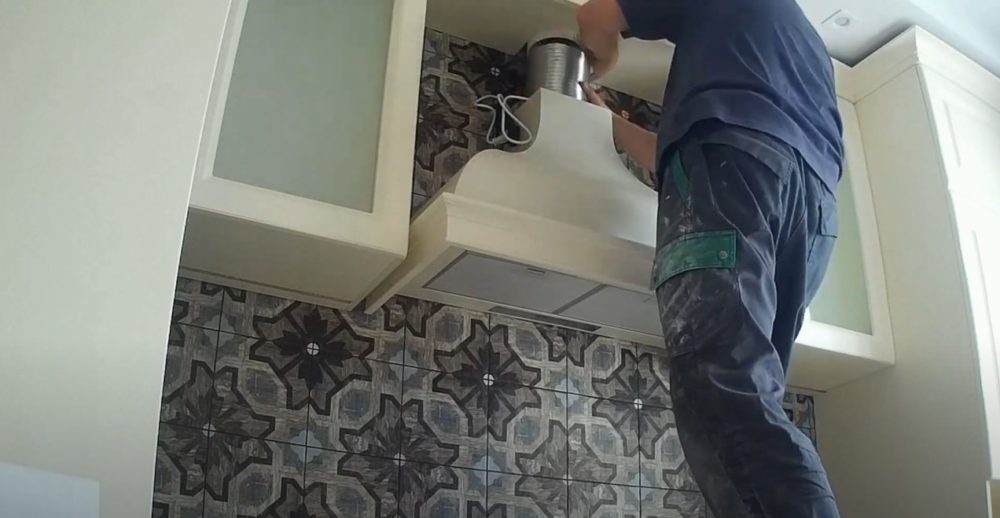

Фото Подключение зонта гофрой к вентиляционному каналу

  1. Место подключения гофрированной трубой закройте декоративным кожухом.

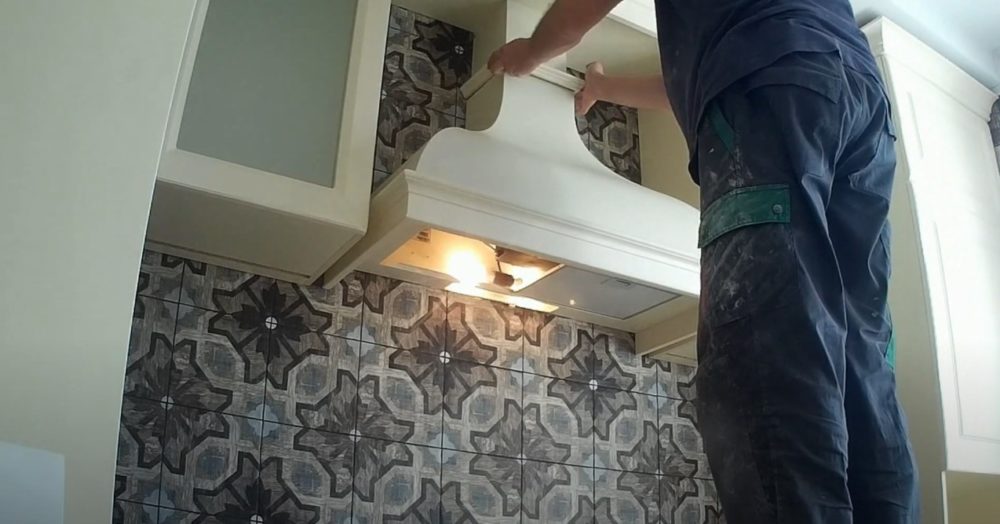

Фото Установка декоративного кожуха

Проверьте работу оборудования, включайте поочередно скоростные режимы вентилятора. Если зонт правильно подобран по мощности, но не справляется с полным отведением грязного воздуха, проблема в отсутствии притока.

Поступление свежих воздушных потоков с улицы в кухню организуйте через приоткрытую форточку окна. В будущем лучше установить приточный клапан.

Пошаговая инструкция установки встраиваемой вытяжки

Когда верхняя часть стены кухни завешана шкафами, установить вытяжку над газовой плитой сложнее. Потребуется покупать встраиваемую модель. Технология монтажа основана на врезке корпуса зонта в днище шкафа, висящего над варочной поверхностью.

Как правильно установить встраиваемую вытяжку, рассмотрим в пошаговой инструкции:

  1. Разметьте на дне шкафа участок, который нужно вырезать под корпус вытяжки. Для выпиливания фрагмента днища используйте электролобзик.

Фото Выпиливание отверстия электролобзиком в полочке шкафа

  1. Установите корпус вытяжного зонта внутрь выпиленного на шкафу отверстия. Убедитесь, что прибор расположился правильно без перекосов.

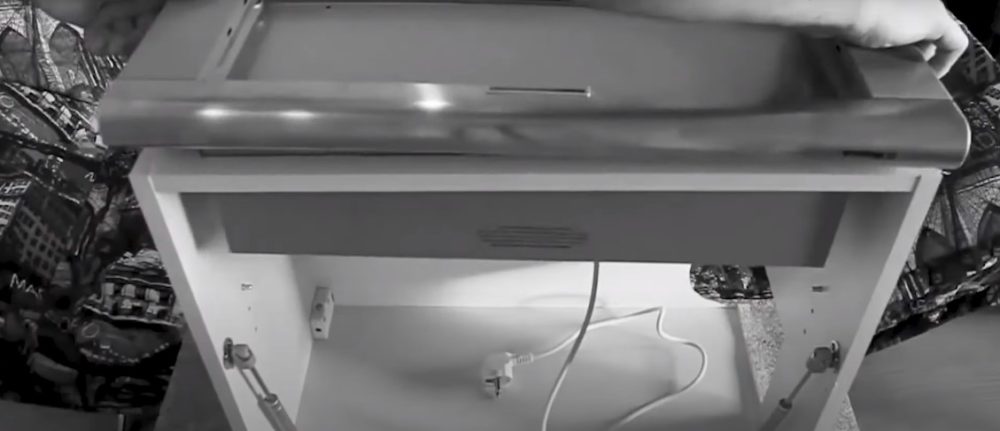

Фото Вставка корпуса вытяжки в подготовленное отверстие

  1. Дальнейшие действия зависят от модели оборудования. Если вытяжка с рециркуляцией, просто закрепите корпус к шкафу, повесьте на стену кухни над печкой. Для канального и комбинированного вытяжного зонта нужно подготовить место под отводящий воздуховод. На всех полочках шкафа нанесите разметку отверстия в точной проекции от выходящего патрубка вытяжного зонта.

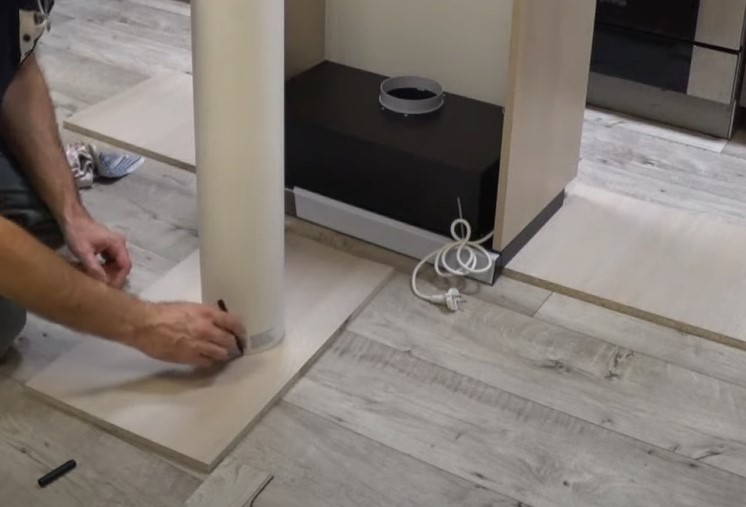

Фото Разметка на полочках шкафа под отверстие для воздуховода

  1. Электролобзиком по разметке выпилите отверстие в каждой полочке шкафа.

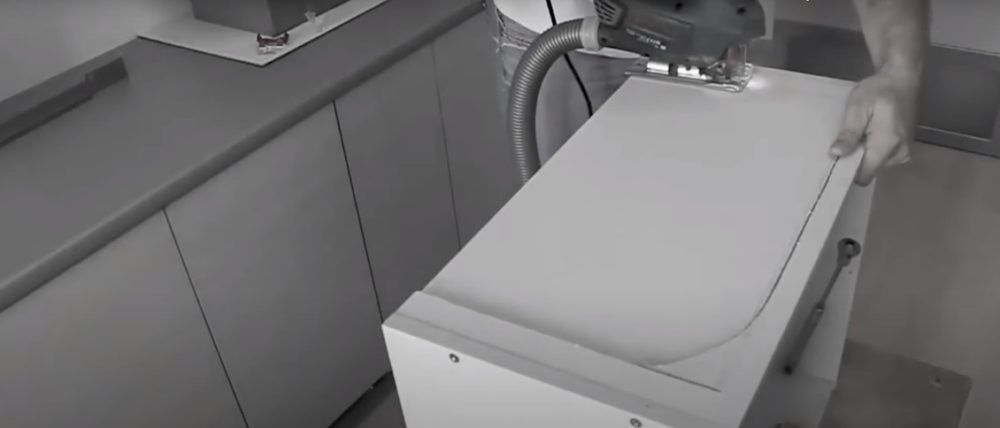

Фото Выпиливание днища шкафа электролобзиком

  1. Установите полочки в шкаф. Убедитесь в соосности прорезанных отверстий.

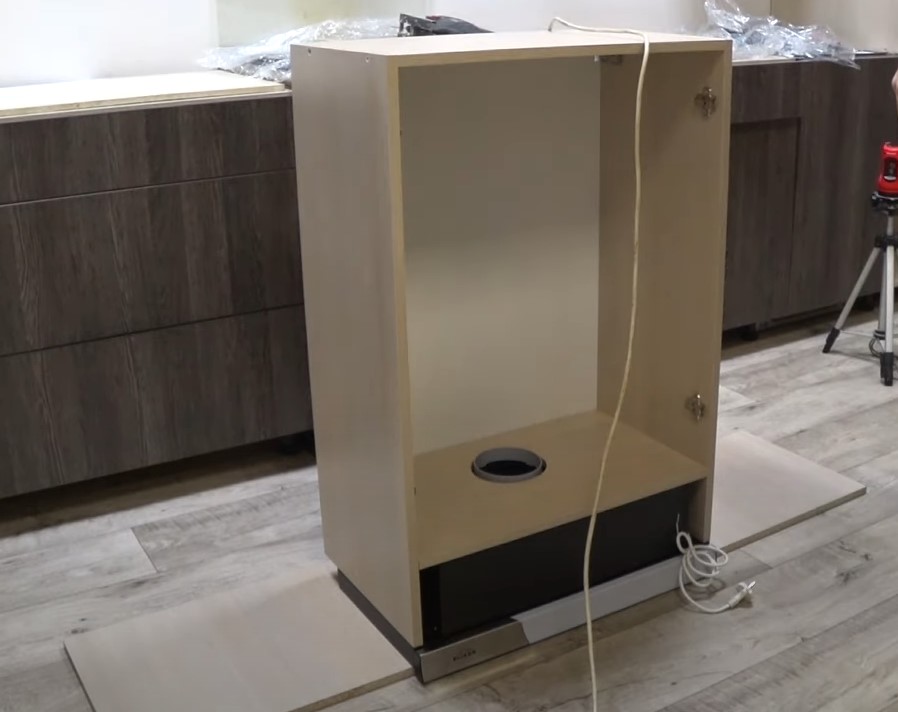

Фото Полочка в шкафу с вмонтированной вытяжкой

  1. Чтобы вывести воздуховод из шкафа, в верхнем элементе корпуса также прорежьте электролобзиком отверстие. Точную разметку можете нанести, используя одну из прорезанных полочек. Уложите элемент на крышу шкафа, обведите карандашом контур отверстия.

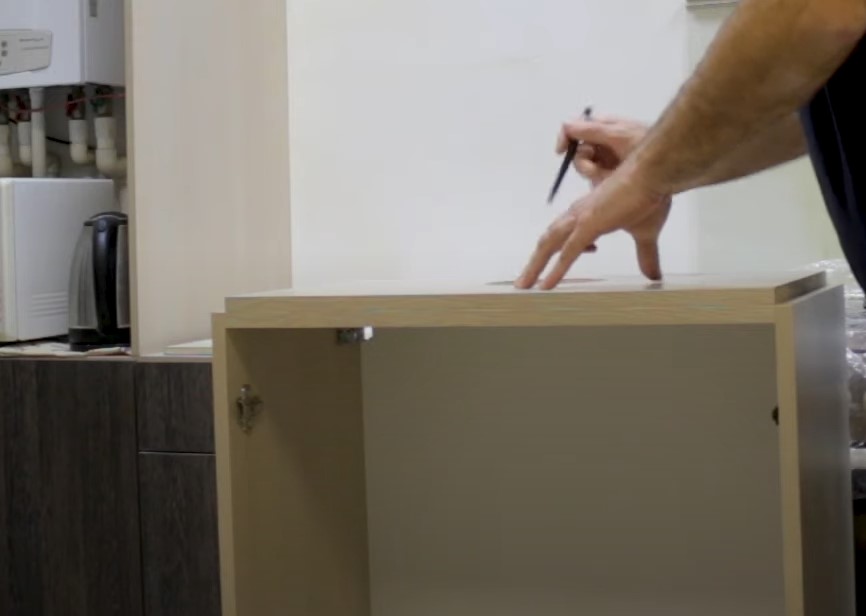

Фото Разметка отверстия на верхней части корпуса шкафа

  1. Когда все детали подготовлены, приступайте к сборке конструкции. Переверните шкаф днищем вверх. Установите в вырезанное гнездо вытяжной зонт, зафиксируйте через монтажные отверстия саморезами.

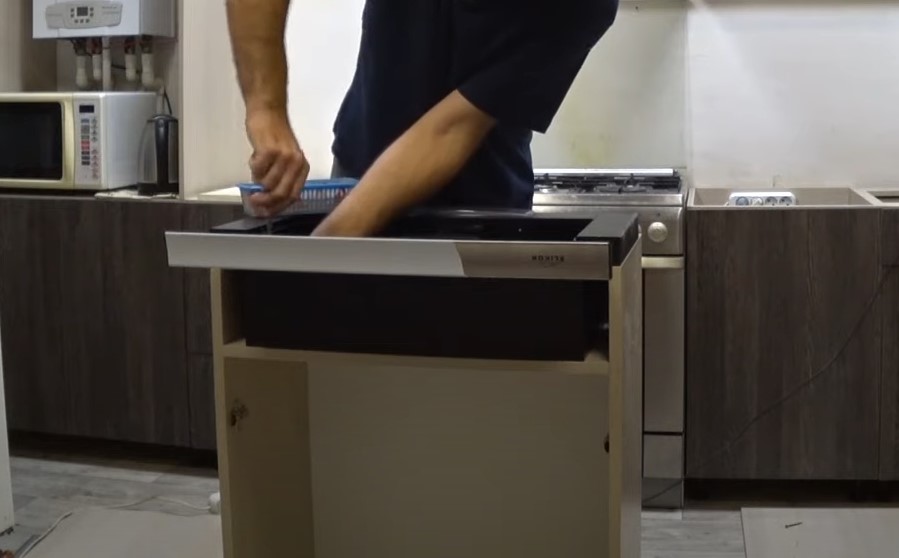

Фото Фиксация вытяжки к шкафу саморезами

  1. Принцип, как крепится вытяжка в шкаф, понятен и прост. После выполнения процедуры навесьте предмет мебели на стену кухни над варочной плитой, внутрь установите воздуховод. Труба должна выходить через крышу корпуса шкафа для соединения с общедомовой вентиляцией.

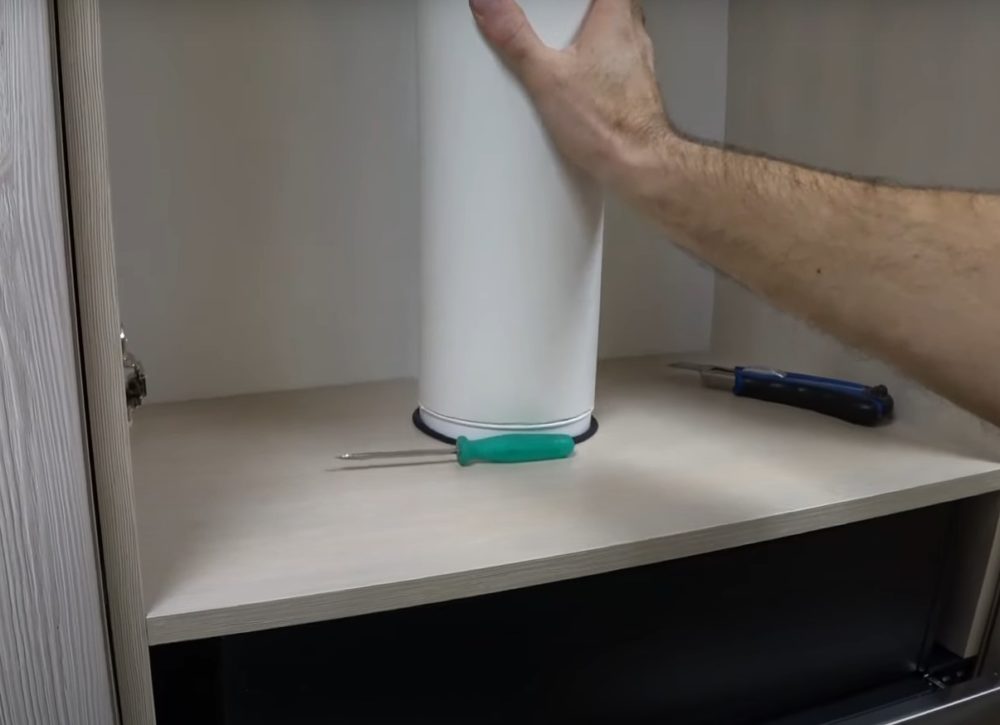

Фото Установка внутрь шкафа воздуховода

  1. Чтобы звук работающего вентилятора не передавался с усилением на корпус шкафа, устраните зазоры между проходящей через отверстия трубы и кромкой полочек методом установки уплотнительного кольца звукоизоляции.

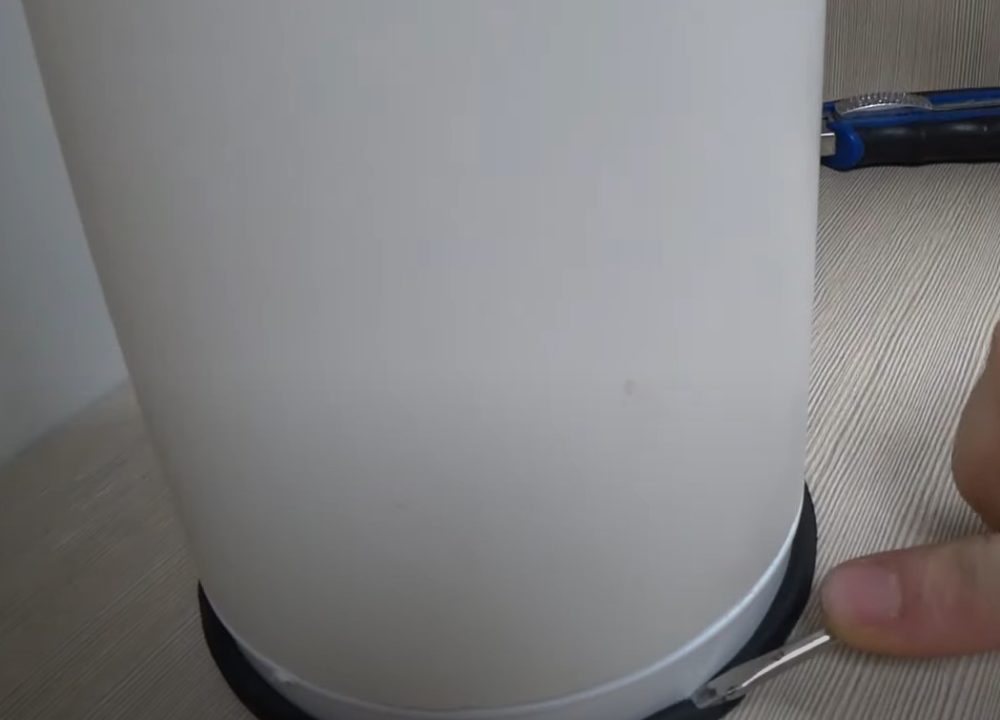

Фото Установка уплотнительного кольца звукоизоляции

  1. Выходящий из верхней части корпуса шкафа трубопровод подключите к общедомовой вентиляции. Используйте гофрированную трубу или фасонные элементы.

Фото Подключение воздуховода к общедомовой вентиляции

Завершив монтажные работы, включите встроенную вытяжку в розетку. Проверьте работу вентиляторов, подсветку, убедитесь в наличии нормальной тяги.

Нюансы установки других видов вытяжного оборудования

Проще установить зонт с рециркуляцией. Неважно, какого он исполнения – козырьковый горизонтальный, телескопический, наклонный или вертикальный. От корпуса не требуется прокладывать воздуховоды.

Согласно инструкции производителя, прибор закрепите над варочной панелью. Подключите шнур в розетку домашней электросети.

Фото Закрепленная к стене вытяжка с рециркуляцией

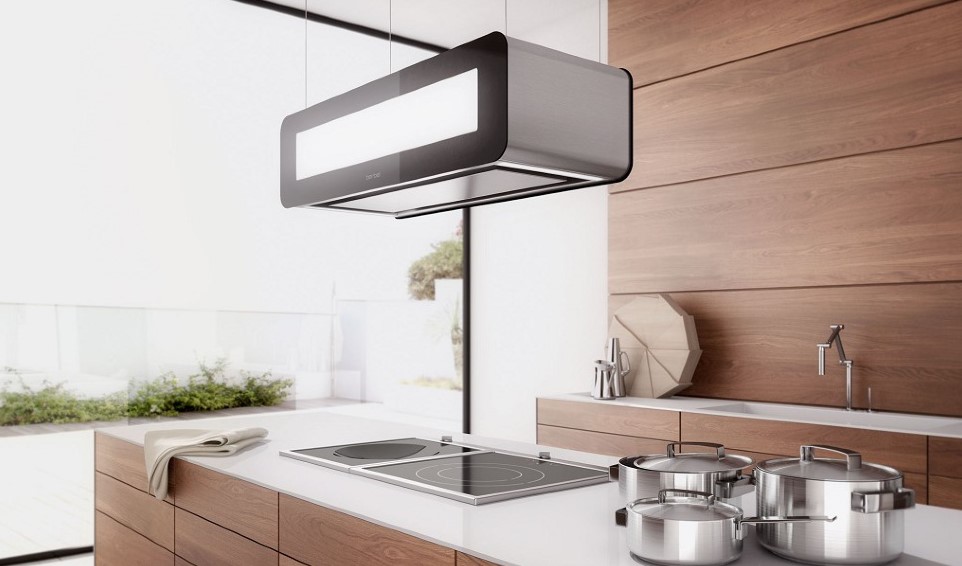

Подвесной зонт островной или другого типа нужно крепить к потолку кухни. Сначала установите анкера. К крепежным элементам закрепите идущие в комплекте с прибором подвесы. После навешивания канального зонта, подведите воздуховоды. Каналы закрепите хомутами к потолку. Если подвесной зонт с рециркуляцией, каналы не нужно подводить.

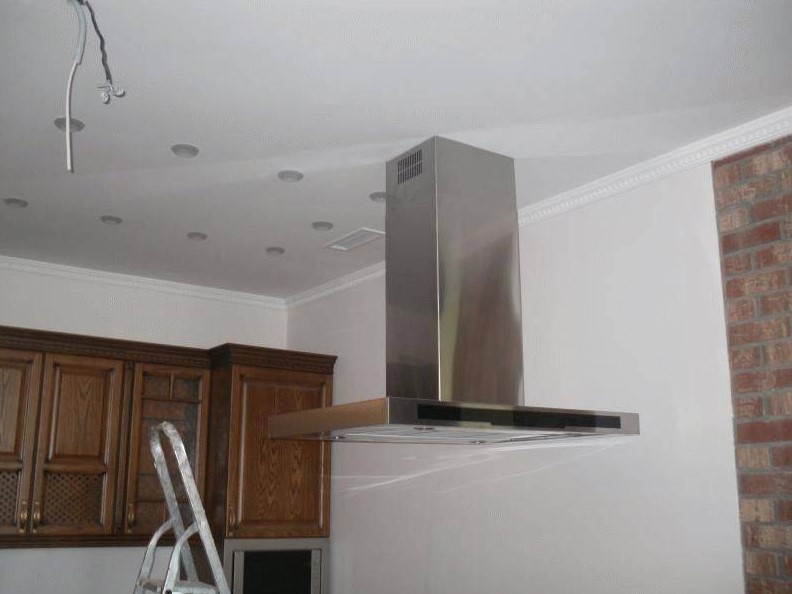

Фото Закрепленная к потолку подвесная вытяжка
Закрепленная к потолку подвесная вытяжка

Принцип монтажа комбинированной вытяжки аналогичен технологии установки канального прибора. Потребуется прокладывать воздуховоды для отведения грязного воздуха на улицу или в общедомовой канал.

Пусконаладочные работы

Когда зонт закреплен над печью в кухне, подключен к электросети, настало время пусконаладочных работ. Заключаются они в проверке функционирования подсветки, скоростных режимов вентилятора.

С переключением каждой скорости проверяйте повышение интенсивности втягивания воздуха. Приложите к сетчатому жироуловителю лист бумаги. С увеличением скоростного режима вентилятора прилипший листок труднее будет оторвать от фильтра.

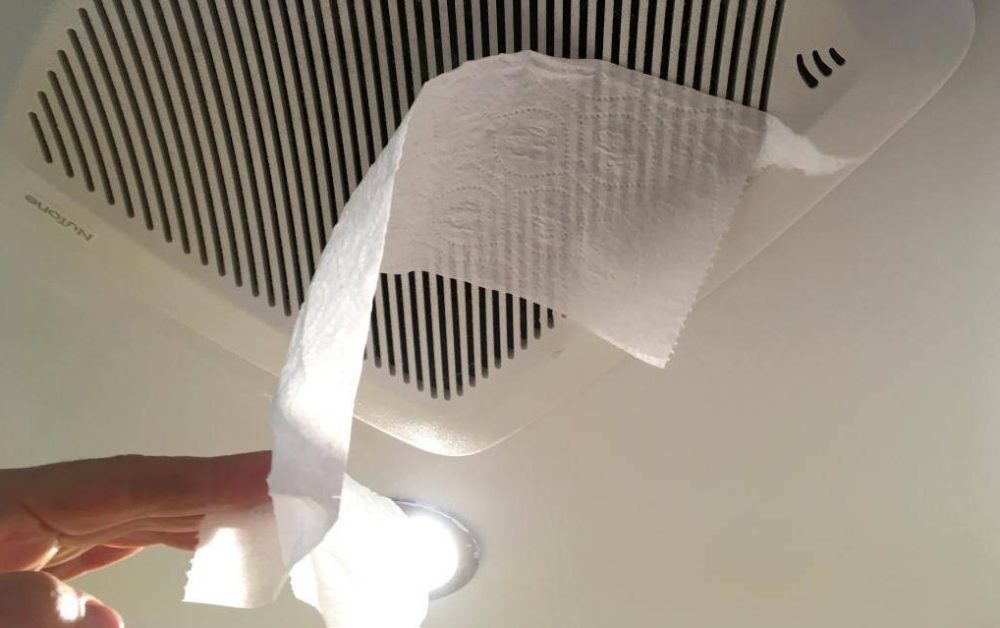

Фото Проверка работы вытяжки листом бумажной салфетки

Нюансы монтажных работ

Общедомовая вентиляционная система и вытяжные зонты отличаются конструктивным исполнением. Возникают нюансы монтажа отдельных узлов, которые требуют рассмотрения.

Для подключения к электросети все бытовые приборы идут со шнуром и вилкой. Пользователю достаточно включить вилку в домашнюю розетку. Часто «родного» шнура не хватает по длине. Проблема решается 2 способами:

1
Установить отдельную розетку для подключения прибора в удобном месте. Способ удобный, когда на кухне идет ремонт. Без прокладки скрытой проводки можно использовать переноску, но проложенный по кухне провод будет мешать и создавать опасность в случае повреждения.
2
Заменить короткий «родной» шнур на провод нужной длины. Способ простой и менее затратный. Недостаток – после вмешательства в конструкцию на прибор не распространяется гарантия производителя.

Выбор подходящего способа подключения остается за пользователем. Верный вариант – установить за зонтом отдельную розетку, скрытую с всеобщего обозрения.

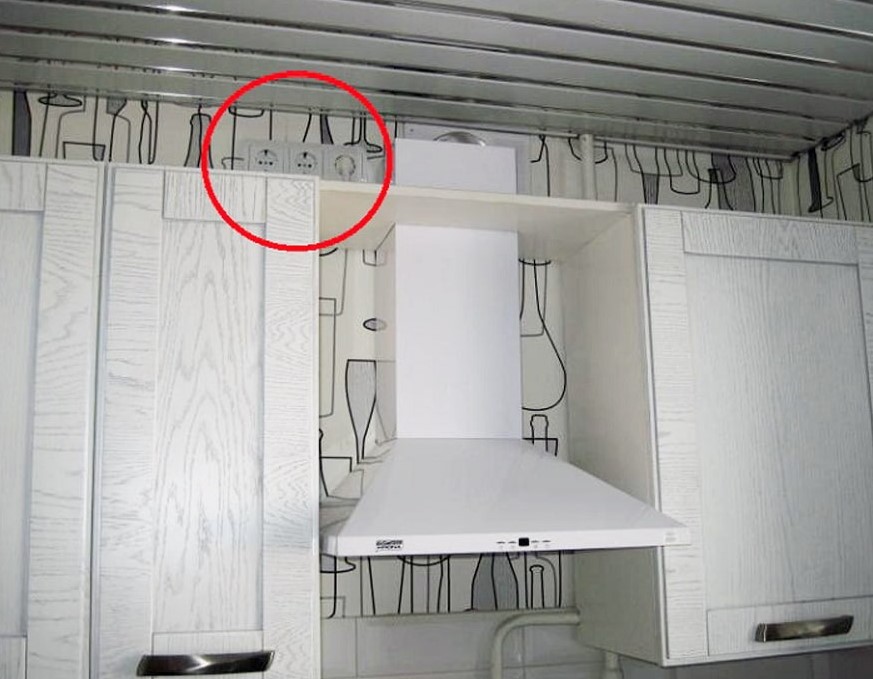

Фото Вариант верхнего расположения розеток на кухне

Для подключения канального зонта используйте воздуховоды такого же сечения, что и на выходе прибора. Воздуховоды бывают металлические, пластиковые, круглые и квадратные.

В местах изгиба удобнее установить алюминиевый гофрированный рукав. К стене воздуховоды крепите хомутами: металлическими на болтах или пластиковыми с защелками.

Если предусмотрена фиксация на потолке с определенным отступом, дополнительно используйте перфорированные подвесы для гипсокартона, резьбовые шпильки.

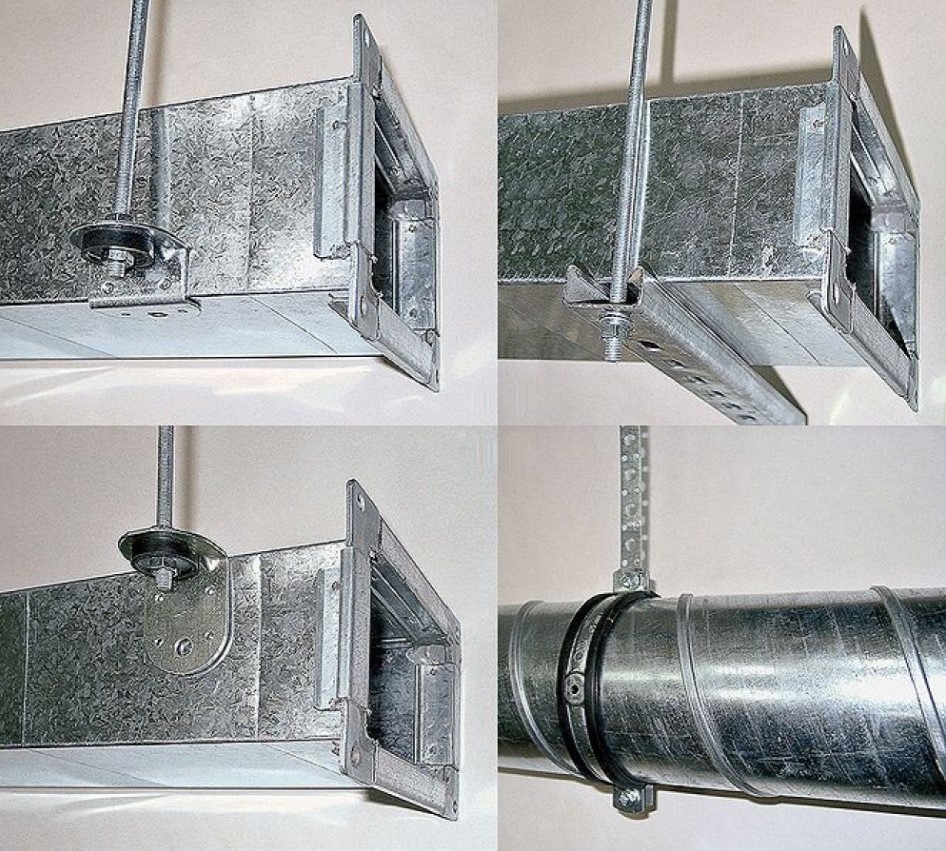

Фото Способы крепления воздуховодов

Для подключения жесткого воздуховода к комбинированной решетке общедомового вентиляционного канала используйте переходник из гофрированной трубы. Стыки гофры зажмите хомутами.

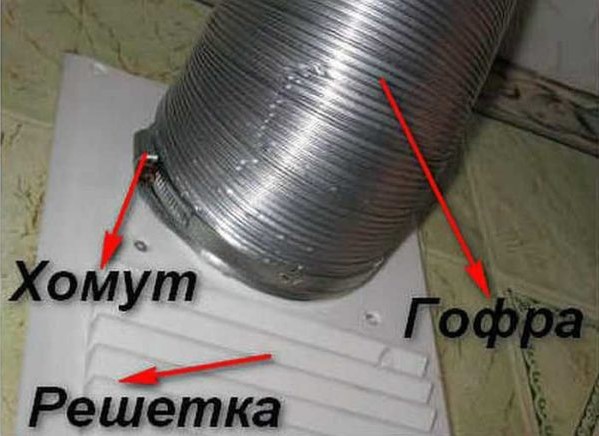

Фото Подключение гофры к комбинированной решетке

Ответы на актуальные вопросы

Как правильно расположить вытяжку над варочной панелью?

Между газовой плитой и нижней частью вытяжного зонта оставьте промежуток 55-85 см. Расстояние до электроплиты выдерживайте 35-75 см. Нижняя кромка вытяжки не должна быть выше 90 см от варочной поверхности любого типа.

Как правильно установить вытяжной зонт на кухне?

Соблюдайте правила установки:

  1. Крепите вытяжной зонт по ширине равный или на 5-10 см больше ширины варочной панели.
  2. Соблюдайте расстояние между плитой и вытяжным зонтом, рекомендуемое производителем оборудования.
  3. Во избежание возгорания удалите розетку для подключения оборудования максимально дальше от плиты. Спрячьте за зонтом, шкафом, под потолком над кухонным гарнитуром.
  4. Во время прокладки каналов старайтесь уменьшить количество поворотов и изгибов, увеличивающих сопротивление отводящемуся воздуху.
  5. Не существует установленных по ГОСТу параметров высоты подвешивания зонта. Рекомендуемые нормы производителем оборудования разработаны для недопущения возгорания электрической части прибора. Ознакомьтесь с информацией в инструкции к вытяжке.

Если нет общедомового канала вентиляции, покупайте прибор с рециркуляцией или сверлите сквозное отверстие в стене на улицу.

Можно установить вытяжной зонт без отвода в общедомовую вентиляцию?

Можете установить прибор с рециркуляцией, где воздух очищается угольным фильтром.

Куда вывести розетку на кухне для подключения вытяжки?

Розетку максимально удалите от варочной поверхности. Спрячьте за зонтом, над шкафом под потолком.

После установки вытяжки нужна на кухне естественная вентиляция?

Вентиляция нужна для воздухообмена, удаления газа и продуктов сгорания, не отведенных вытяжным зонтом. Без притока свежего воздуха вытяжка полноценно не работает.

Видео установки вытяжки на кухне

Установка купольной вытяжки Vento (Турция) 90 см.
Установка встраиваемой вытяжки. (Монтаж) Как установить вытяжку на кухне
В статье использованы источники:
  • Тихомиров К.В. «Теплотехника, теплогазоснабжение и вентиляция»
  • Крупнов Б. А., Шарафадинов Н. С. «Руководство по проектированию систем отопления, вентиляции и кондиционирования воздуха», 2006 год
