Обустраивается вентиляция в частном доме с выходом на крышу трех типов:
- для отвода газов с канализации;
- для воздухообмена в комнатах;
- для вентилирования под кровельного пространства.
Место расположения труб и высота возвышения над кровлей регламентируется нормами СНиП.
Чтобы сделать вывод вентиляции, установите на крыше фасонный выход заводского изготовления или универсальный проходной элемент. Готовый канал можно закрыть коробом с теплоизоляцией или утеплить рулонным материалом. Воздуховоды высотой от 1,5 м для устойчивости надо закрепить растяжками или укосами.
- Нормы, регламентирующие высоту и место выхода трубы
- Способы вывода вентиляции через крышу
- Обустройство вентиляции фасонным выходом
- Обустройство вентиляции проходным элементом
- Место на крыше для вывода вентиляционного стояка
- Выбор места на скатной крыше
- Выбор места на плоской крыше
- Инструменты и материала
- Инструкция создания вентиляционного прохода через крышу
- Обустройство короба на крыше
- Обустройство укрепляющих элементов для высоких труб
- Утепление вентиляции
- Проверка работоспособности вентиляции
- Ошибки монтажа выхода вентиляции
- Ответы на часто задаваемые вопросы
- Видео материалы
Нормы, регламентирующие высоту и место выхода трубы
Согласно строительным нормам, каждый вид здания по целевому назначению должен быть обустроен определенным количеством вентиляционных каналов. Из частного жилого дома необходим вывод на улицу минимум 3 труб:
- Фановый стояк для отведения газов из канализации.
- Общедомовой канал вентиляции, куда подключены все жилые и хозяйственные комнаты, подвал.
- Выход вентиляции подкровельного пространства и чердачного помещения.
Вентиляцию из помещения разрешено выводить через стену, но эффективным вариантом считается выход стояка через кровлю.
На дымовые и вентиляционные каналы частного дома распространяется одно общее правило – чем выше выход над кровлей, тем лучше естественная тяга. Проектировщики руководствуются нормативными данными из основополагающей документации:
- Нормы подъема выхода труб над крышей – СНиП №41-01-2003, п. 6-6-12;
- Старая редакция норм проектирования вытяжки в частном доме – СНиП № 2.04.05-91;
- Рекомендации проектирования вентиляционных систем – СП №7.13130.2009;
- Нормы высоты вентиляционного выхода фановой трубы канализации – СНиП № 2.04.01.
Положения СНиП № 2.04.01 дают владельцу частного дома точное определение места выхода и уровня установки вытяжного канала канализации. Минимальный уровень возвышения фановой трубы от самой высокой точки кровли:
- плоская не эксплуатируемая крыша – 30 см;
- скатная кровля – 50 см;
- эксплуатируемая плоская крыша – 3 метра.
Выход фанового стояка частного дома удаляют минимум на 4 метра от окон и клапанов приточной вентиляции, так как через трубу отводятся опасные для здоровья человека испарения. Газы с притоком уличного воздуха не должны попадать внутрь помещения.
По примеру положений СНиП № 2.04.01 разработаны в СНиП №41-01-2003 точные указания высоты и места вывода дымохода через кровлю частного дома.
Отсутствие точных нормативных показателей не означает, что не нужно делать расчеты высоты вентиляционного стояка в частном доме. Согласно рекомендациям СНиП №41-01-2003, проектировщики придерживаются следующих значений минимального выхода канала вентиляции от самой высокой точки кровли:
- на плоской кровле – 50 см;
- на скатной крыше – 50 см в случае удаления выхода трубы от конька на расстояние до 1,5 метра.
Верхний срез вентиляционного стояка может располагаться на одном уровне с коньком, если между ними расстояние до 3 метров. Когда от конькового прогона вентиляция удалена больше 3 метра, верхний срез канала должен совпадать с условно проведенной линией под углом 10о вниз к горизонту.
Частные дома чаще по проекту обустраивают естественной вентиляцией. Добиться нормальной тяги удается методом установки вытяжного стояка высотой больше 2 м. Внушительная протяженность вертикального канала объясняется необходимостью выводом через крышу.
Разрешено использование круглых, прямоугольных и квадратных воздуховодов. Вентиляцию обустраивают шахтами, коробами, ставят дефлекторы — узнать, что это такое.
С учетом высоты потолков, крыши, этажности и наличия подвала, минимальная общая протяженность вытяжного канала в частном доме составляет 5 м. Верхний срез возвышается на уровне быстрых воздушных потоков.
Высота трубы и скорость перемещения уличного воздуха – не единственные показатели, влияющие на производительность вентиляции. Интенсивность воздухообмена зависит от разности температур воздушных масс внутри помещения и на улице.
На производительность вентиляции оказывает влияние форма и размер вытяжного канала, конструктивные особенности кровли частного дома. Инженеры рассчитывают вентиляционную систему с учетом всех перечисленных факторов.
Способы вывода вентиляции через крышу
Чтобы обустроить вентиляционный узел на кровле частного дома, можете установить фасонный выход или проходной элемент под требуемый диаметр трубы.
Используйте детали вентиляции заводского изготовления. Своими руками делать узлы нежелательно.
Допущенные ошибки приведут к образованию течи крыши, что приведет к повреждению кровельного пирога и деревянных стропил.

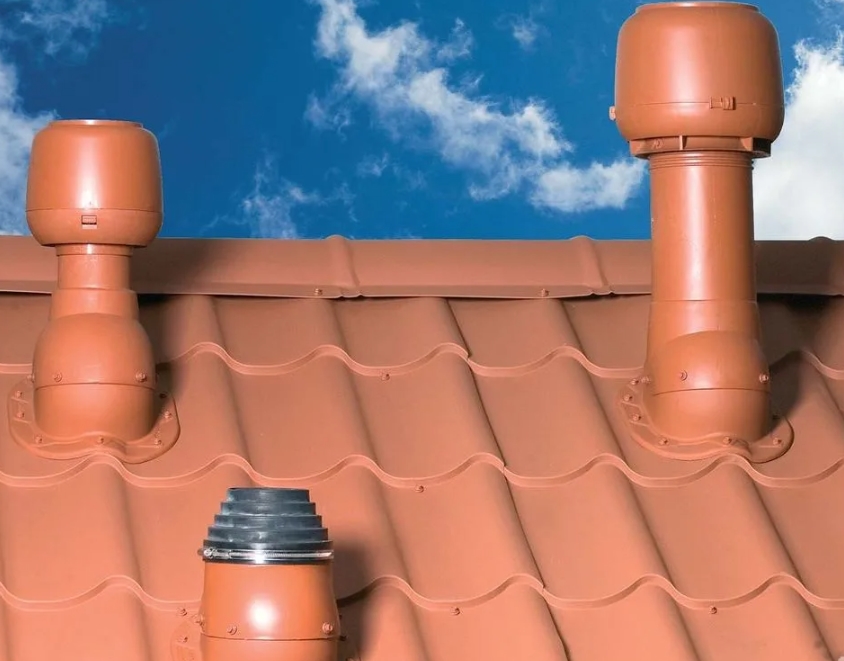

Обустройство вентиляции фасонным выходом

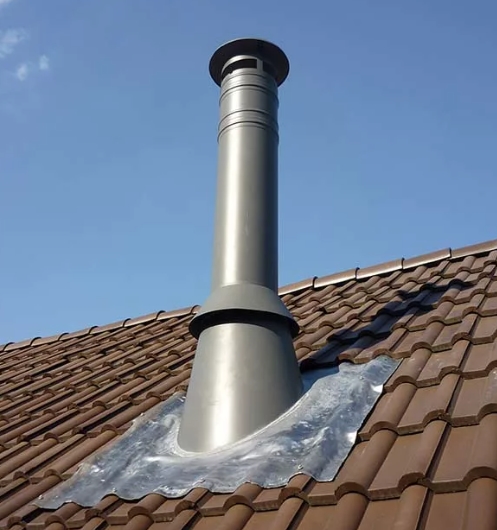

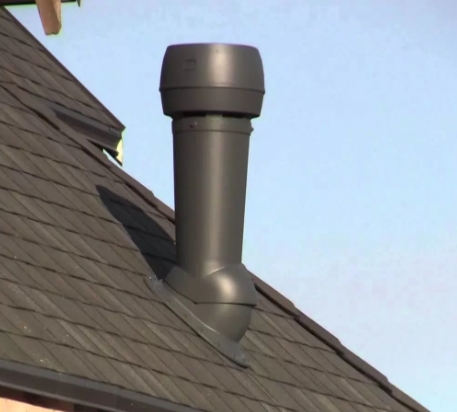

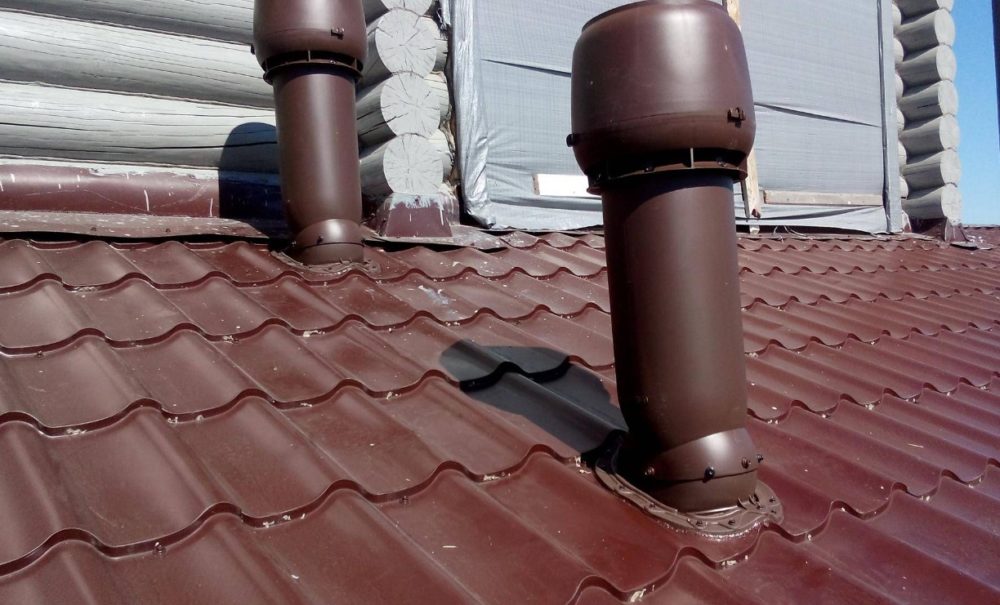

Под фасонным выходом подразумевается готовый узел вентиляции, состоящий из отрезка трубы, проходного элемента и дефлектора. Подбирают его под цвет кровельного покрытия.
Преимущества использование фасонного элемента:
Фасонный выход обладает единственным недостатком. Узел вентиляции по стандарту выпускают ограниченной длины 300-700 мм.
Использовать фасонный выход можно при близком расположении к коньку крыши. Если вывод вентиляции больше нормы удален от конькового прогона, готовый узел не подойдет.
Трубу с проходным элементом крепят саморезами, стыки уплотняют герметиком. Нижнюю часть со стороны чердака соединяют с вытяжным каналом общедомовой вентиляции.
Обустройство вентиляции проходным элементом
От фасонного выхода проходной элемент отличается отсутствием воздуховода и дефлектора. По конструкции, это универсальный монтажный узел.
Деталь называют флешь-мастером. Узел предназначен для установки на крышу с любым существующим кровельным покрытием, подходит к трубам сечением до 467 мм.
Преимущества и недостатки проходного элемента.
- Меньшая стоимость детали по сравнению с фасонным выходом;
- Возможность монтажа на любой участок кровли, независимо от расстояния до конька;
- Возможность обустройства выхода вентиляции трубой подходящего диаметра и высоты.
- Трубу и дефлектор придется подбирать отдельно, что удорожает общую конструкцию по сравнению с фасонным выходом;
- Отдельно воздуховод с дефлектором сложно подобрать под цвет кровельного покрытия, что выделяет вентиляционный узел на кровле частного дома;
- Установленную через проходной элемент трубу дополнительно нужно утеплять для защиты от образования конденсата.

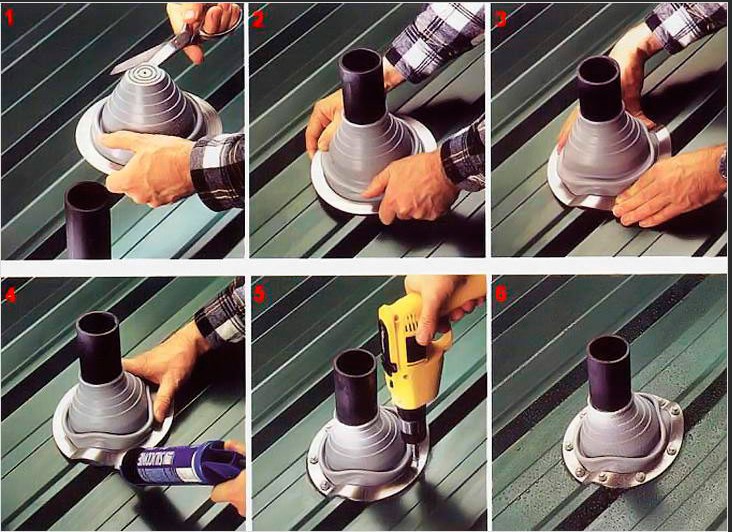

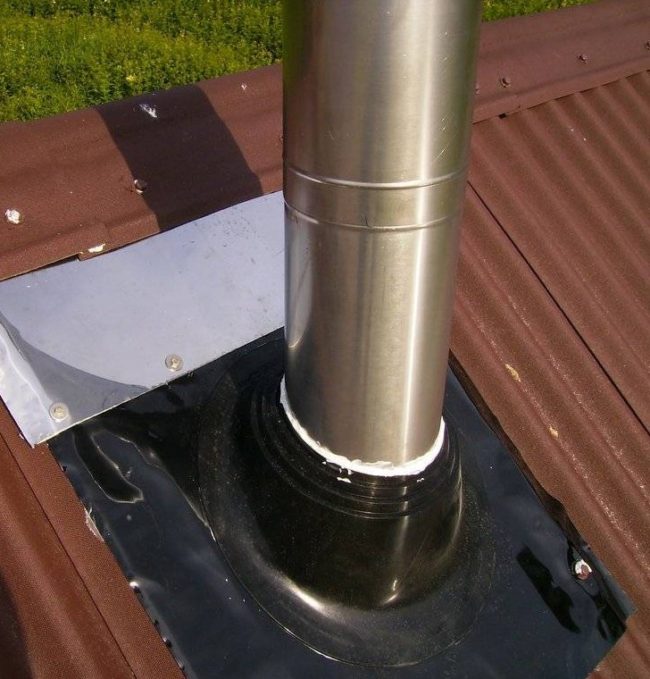

Эластичный проходной элемент изготавливают из резины и силикона. Материал стойкий к нагреву до температуры +240оС. Принцип монтажа на крышу аналогичен технологии установки проходного узла фасонного выхода.
Отличается технология соединения с трубой, под диаметр которой в универсальном проходном элементе вырезают отверстие. Стык уплотняют герметиком. Прилегающие к стенкам воздуховода эластичные края проходного элемента прижимают хомутом.
Место на крыше для вывода вентиляционного стояка
Для увеличения производительности вентиляции нужно снизить сопротивление системы методом уменьшения количества изгибов и поворотов.
Старайтесь выход трубы расположить на кровле строго напротив общедомового вытяжного канала, выходящего на чердак.
С учетом рекомендуемых норм СНиП, возникают нюансы выбора места на плоской и скатной кровле частного дома.
Выбор места на скатной крыше

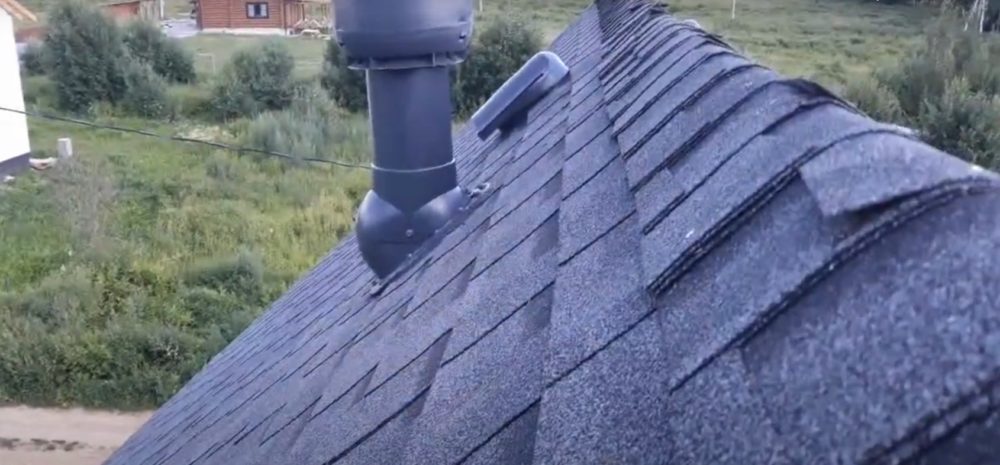

Вывод вентиляции на скатной кровле старайтесь приблизить к коньку. Если место не совпадает с точкой выходящего на чердак общедомового канала, к уличной трубе подсоедините его алюминиевой гибкой гофрой.
Выбор места возле конька имеет 3 преимущества:
- С улицы можете установить трубу меньшей высоты. Основная часть вентиляционного канала пройдет по чердаку, где зимой температура выше уличной. Сэкономите на укладке меньшего слоя утеплителя.
- Установленная невысокая труба у конька устойчива к порывам ветра. Отпадает необходимость ставить растяжки, другие укрепительные приспособления.
- Возле конька можете поставить заводского изготовления фасонный выход. Трубы хватит по высоте согласно нормам СНиП.
Ошибочный выбор места на скатной кровле завершится попаданием дефлектора вытяжного канала в зону ветрового подпора.
В штиль вентиляционная система не будет работать. С появлением порывов ветра возникнет угроза образования обратной тяги.

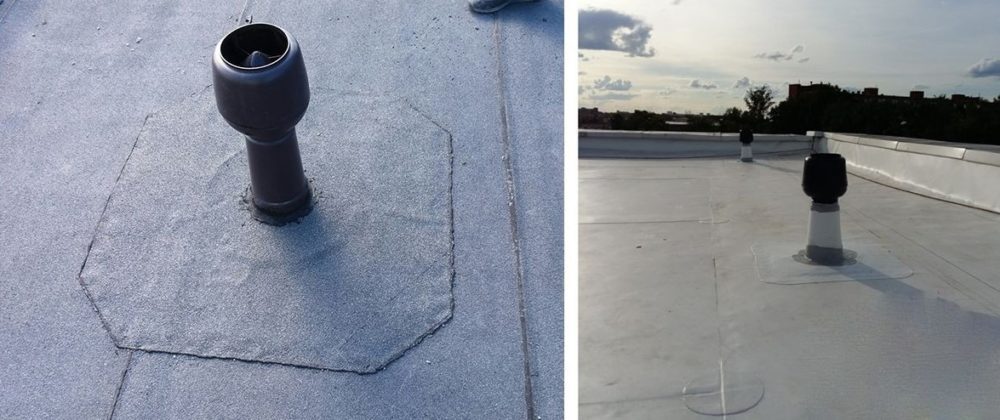

Выбор места на плоской крыше
Особенность плоской кровли – отсутствие конькового прогона, соединяющего скаты. Выход вентиляции на крыше частного дома можете ставить в любом удобном месте.
Чтобы снизить сопротивление системы и уменьшить расход материала, располагайте уличную трубу соосно выходу общедомового канала. По прямому воздуховоду воздух беспрепятственно отводится из помещения.
Инструменты и материала

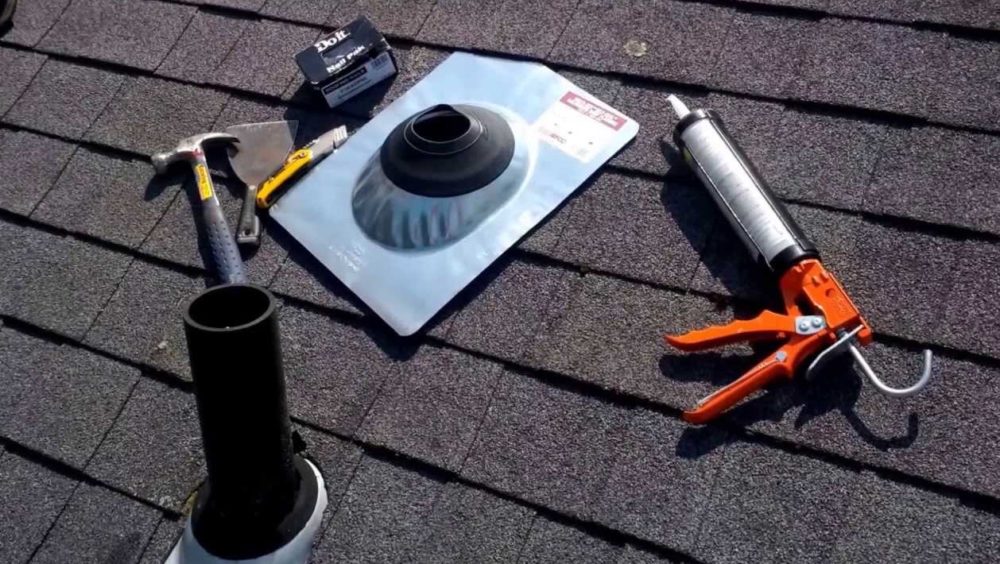

Монтаж вентиляции на крыше начинайте с закупки материалов. Подготовьте фасонный выход или проходной элемент. Во втором варианте дополнительно подберите соответствующего диаметра трубу и дефлектор.
Если воздуховод высокий, для укрепления на крыше понадобятся растяжки или укосы. Для фиксации проходного элемента к кровле подготовьте саморезы, герметик. Возможно, понадобятся хомуты, анкера с петлями для натягивания растяжек.
Со стороны чердака общедомовой канал можете сделать из ПВХ, оцинкованной или нержавеющей трубы. Подсоединение к уличному выходу делайте фасонными переходниками или алюминиевой гибкой гофрой.
Подготовьте для работы инструмент. Понадобится электродрель или шуруповерт с функцией сверления, электролобзик, пистолет для выдавливания герметика из тубы. Необходим карандаш или маркер наносить разметку. Выставить вертикально трубу поможет уровень.
Инструкция создания вентиляционного прохода через крышу
Проход через кровлю делайте после сборки вентиляционной системы внутри помещения. Используйте по возможности фасонный элемент, предназначенный для конкретного вида кровельного материала.
Производители кровли заинтересованы, чтобы крыша с их продукции долго прослужила и красиво выглядела. Фасонные вентиляционные выходы выпускают для гибкой и жесткой кровли под цвет листов.
Как выполняется установка проходного элемента на крыше частного дома своими руками, рассмотрим в пошаговой инструкции:
- Продумайте место вывода вентиляционного канала через крышу частного дома. Учитывая нормы СНиП, определите расположение уличной трубы на кровле. Постарайтесь максимально ее приблизить к выходящему на чердак каналу из помещения, чтобы уменьшить количество поворотов при подсоединении двух узлов.
- Со стороны чердака найдите место на кровле, свободное от стропил и элементов обрешетки. Установить проходной узел получится между досками.

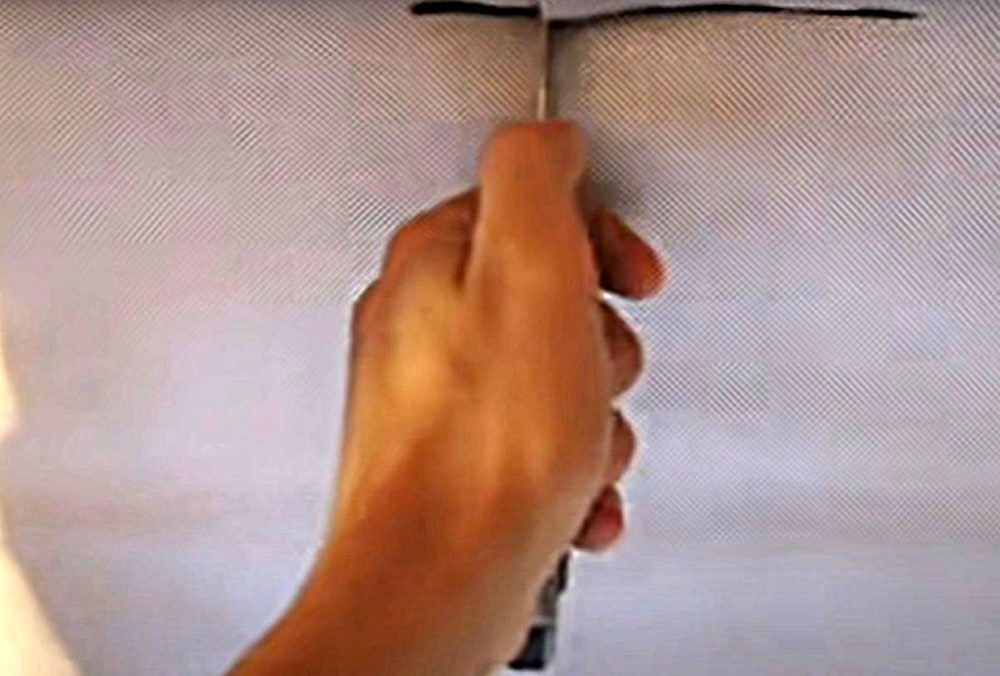

Надрежьте ножом утепляющие и гидроизолирующие материалы кровельного пирога. Сделайте доступ между досками обрешетки к кровельному покрытию крыши. Определите центр будущего отверстия, просверлите насквозь электродрелью.

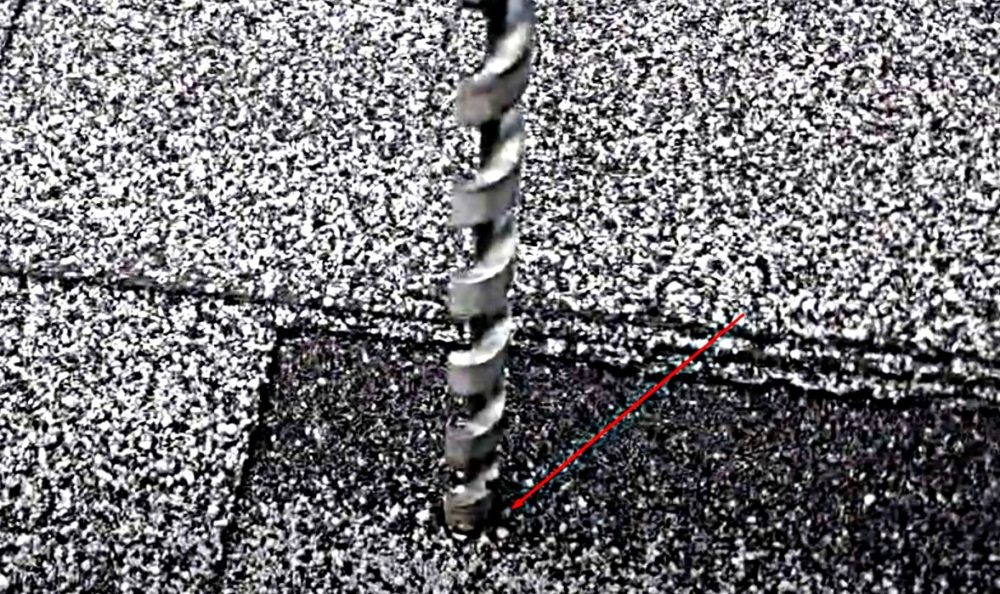

Сверло временно не вынимайте, оставьте в кровельном материале, освободив с патрона электроинструмента.
- Дальнейшие работы продолжайте на крыше. Найдите место установки проходного элемента по торчащему из кровли сверлу, извлеките его. Расширьте отверстие при помощи сверла диаметром 10-12 мм, чтобы можно было вставить пилку электролобзика.

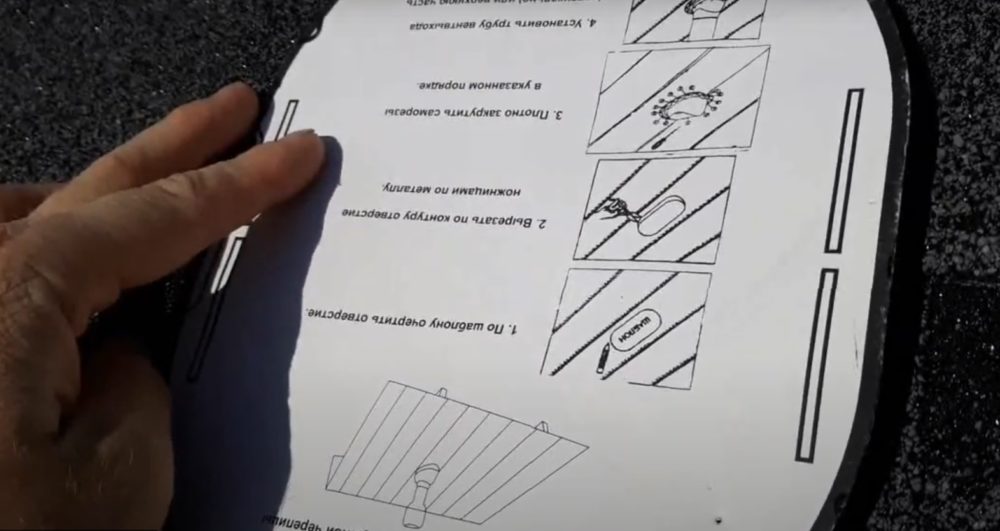

- Производители комплектуют проходные элементы картонными шаблонами. Уложите его на просверленное в крыше контрольное отверстие, чтобы оно оказалось на границе или по центру будущей разметки. Обведите маркером или мелом шаблон по контуру.

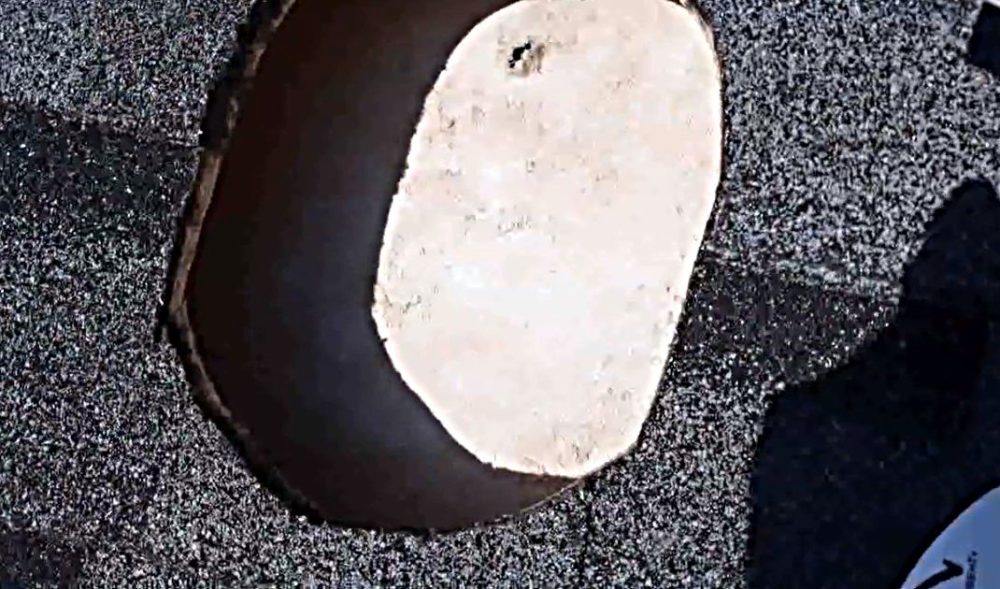

- Вставьте пилочку электролобзика внутрь контрольного отверстия. Начинайте выпиливать фрагмент кровельного покрытия по разметке. Если крыша покрыта мягкой битумной кровлей, пилить придется вместе с фанерой сплошной обрешетки.
Однако основные конструктивные элементы стропильной системы нельзя перерезать. Подготовьте большое отверстие под проходной элемент.

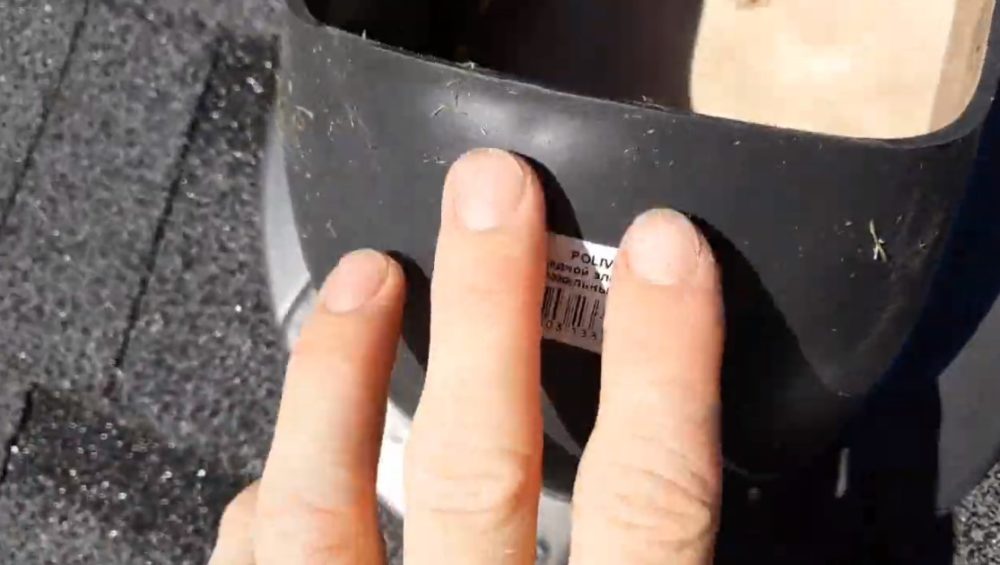

- Вставьте в подготовленное отверстие корпус проходного элемента. Проверьте плотность прилегания деталей.
- Снимите корпус проходного элемента. На нижней его части имеется уплотнительная резинка. Дополнительно уплотнитель по контуру обработайте битумным герметиком. Пасту нанесите по периметру прорезанного на крыше отверстия.

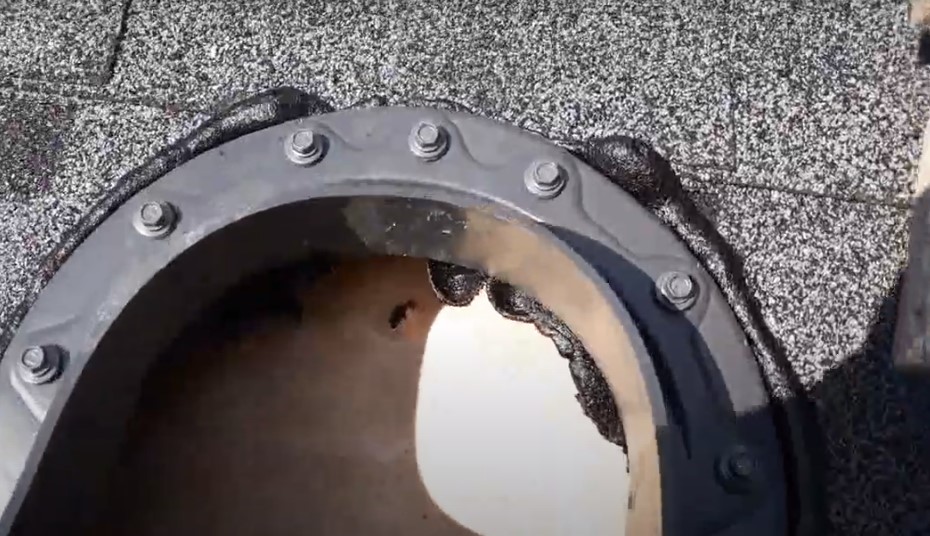

- Установите корпус проходного элемента, плотно посадив на битумную пасту. Закрепите элемент к крыше саморезами через монтажные отверстия. Выступившие на стыке деталей излишки герметика размажьте пальцем руки по шву для лучшего уплотнения.

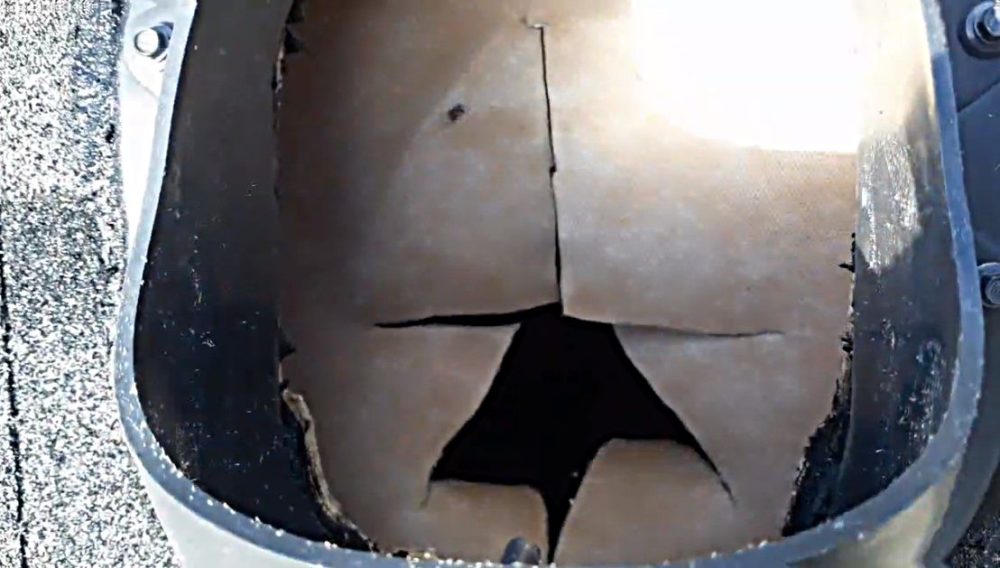

- Под установку трубы расширьте отверстие в пароизоляции, предварительно прорезанное ножом со стороны чердака.
- Чтобы на чердаке удобнее было соединять наружную трубу с выходящим из дома вентиляционным каналом, установите на нижнюю часть проходного воздуховода фасонный пластиковый переходник.

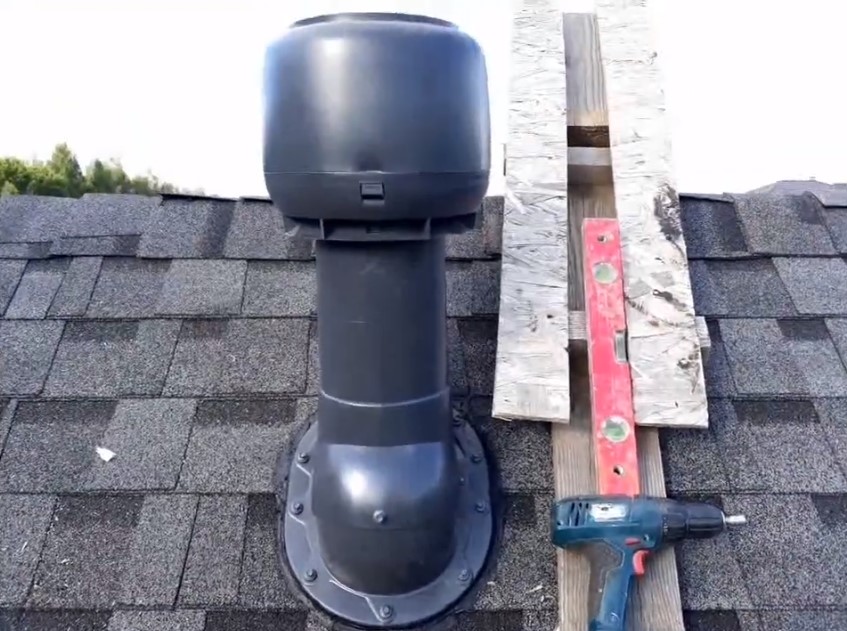

- Установите вытяжную уличную трубу с дефлектором на корпус проходного элемента, закрепленного к крыше.

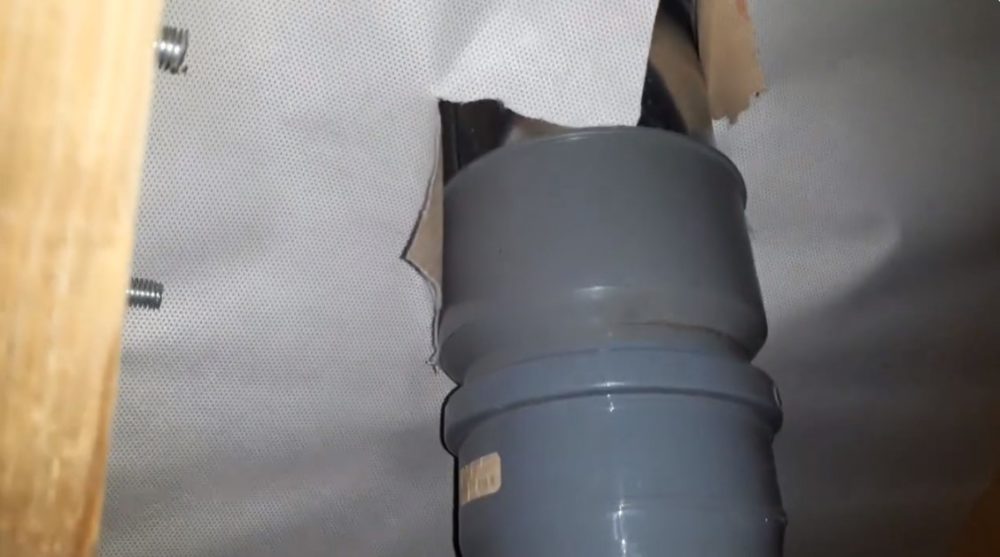

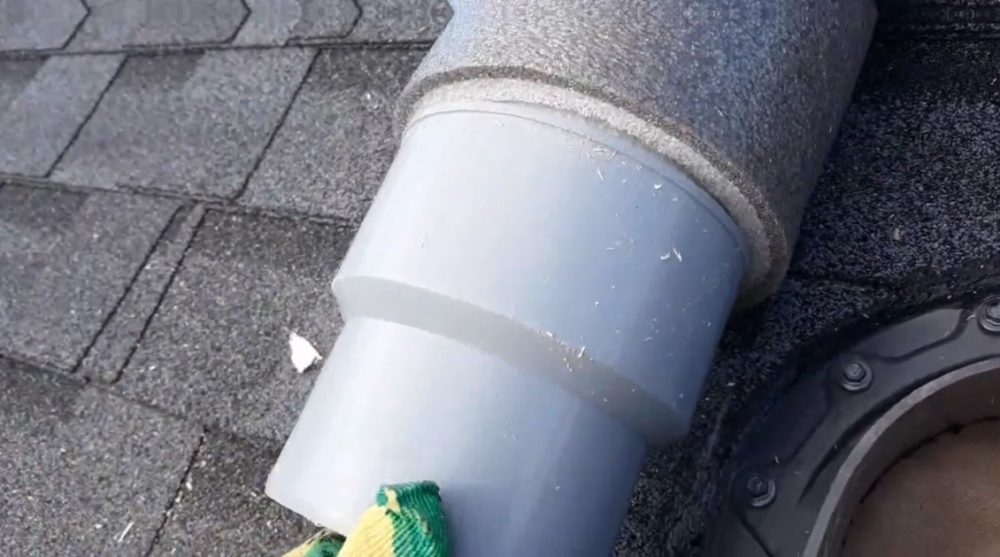

- К фасонному ПВХ переходнику уличной трубы подсоедините канал общедомовой вентиляции. Если из разных комнат дома выходит несколько воздуховодов, используйте тройники.

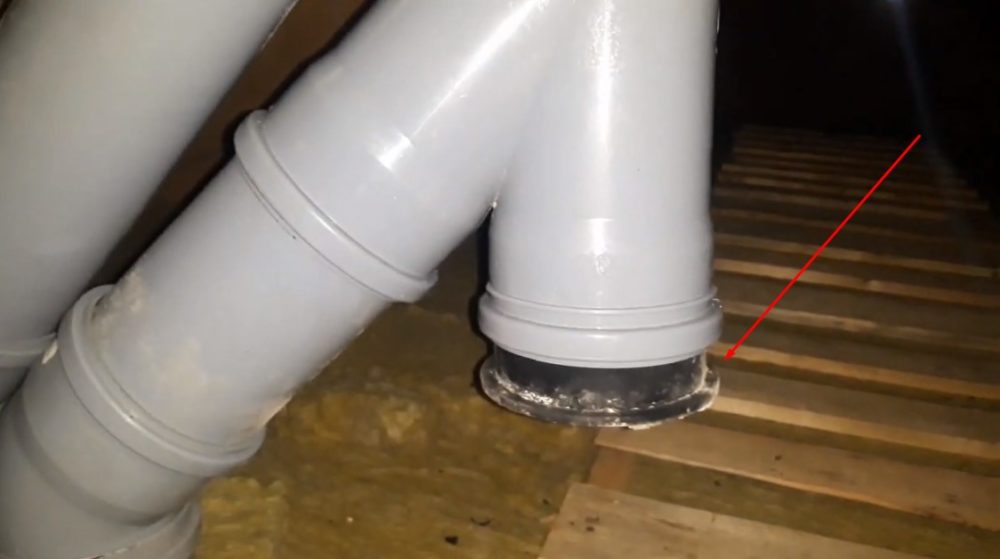

Чтобы образовавшийся от разности температур конденсат не попадал в вентиляцию, предусмотрите узел для отведения воды. Сборник конденсата сделайте методом установки дополнительного тройника. Нижнее отверстие отстойника закройте заглушкой.
Завершив монтаж вентиляционной трубы на кровлю частного дома, проверьте наличие тяги в канале листом бумаги или пламенем зажигалки.
Для уменьшения образования зимой конденсата утеплите узел вентиляции со стороны чердачного пространства. Заглушку сборника конденсата оставьте в свободном доступе для удобства периодического слива скопившейся воды.
Обустройство короба на крыше

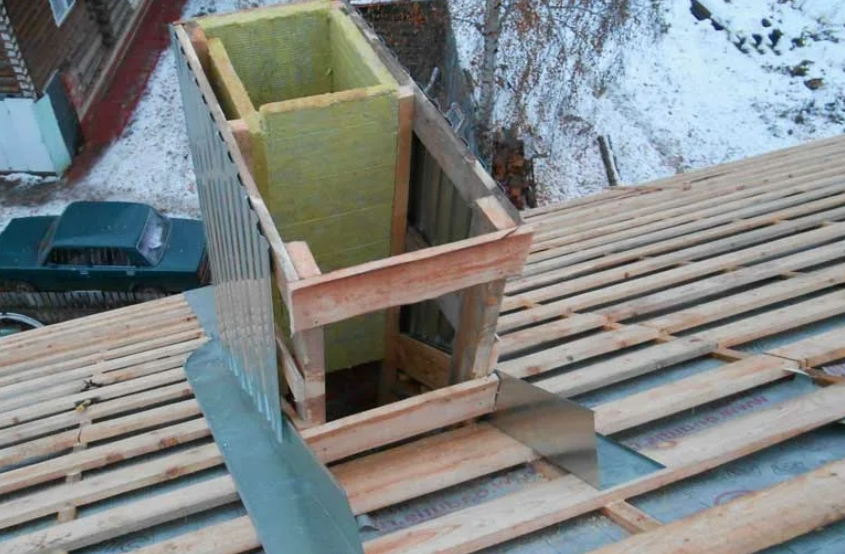

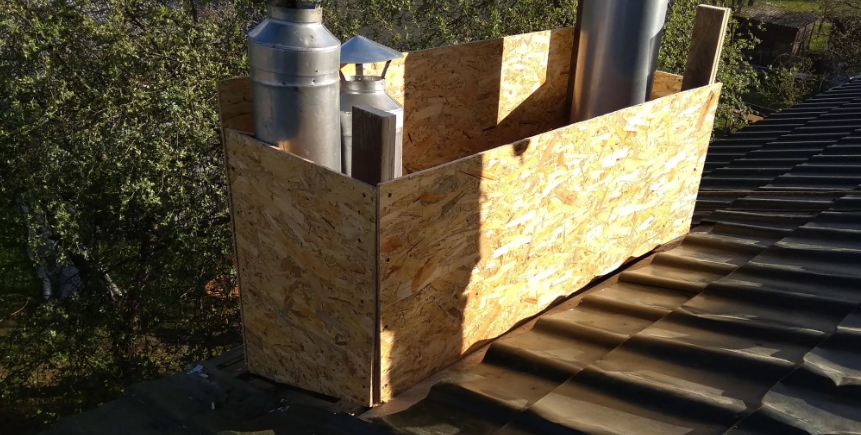

На кровле частных домов можно увидеть выход вентиляции в форме квадратного или прямоугольного сооружения. Конструкция представляет собой короб, внутри которого спрятана 1 или несколько труб. Устанавливают узел не ради только красоты.
Короб имеет 2 назначения:
Существует 3 варианта обустройства вентиляции с коробом:
- Под каждую трубу отдельно сооружают короб из металла или декоративного кирпича.
- Несколько труб выводят группой из чердака с максимально близким расположением друг к другу. Воздуховоды размещают внутри общего короба, закрывают теплоизоляцией.
- Группу труб переходниками на чердаке объединяют в одни выход. На крышу выводят общий воздуховод, который закрывают коробом и утепляют.
Наличие широкого короба обеспечивает устойчивость высоким воздуховодам без установки растяжек.
Обустройство укрепляющих элементов для высоких труб

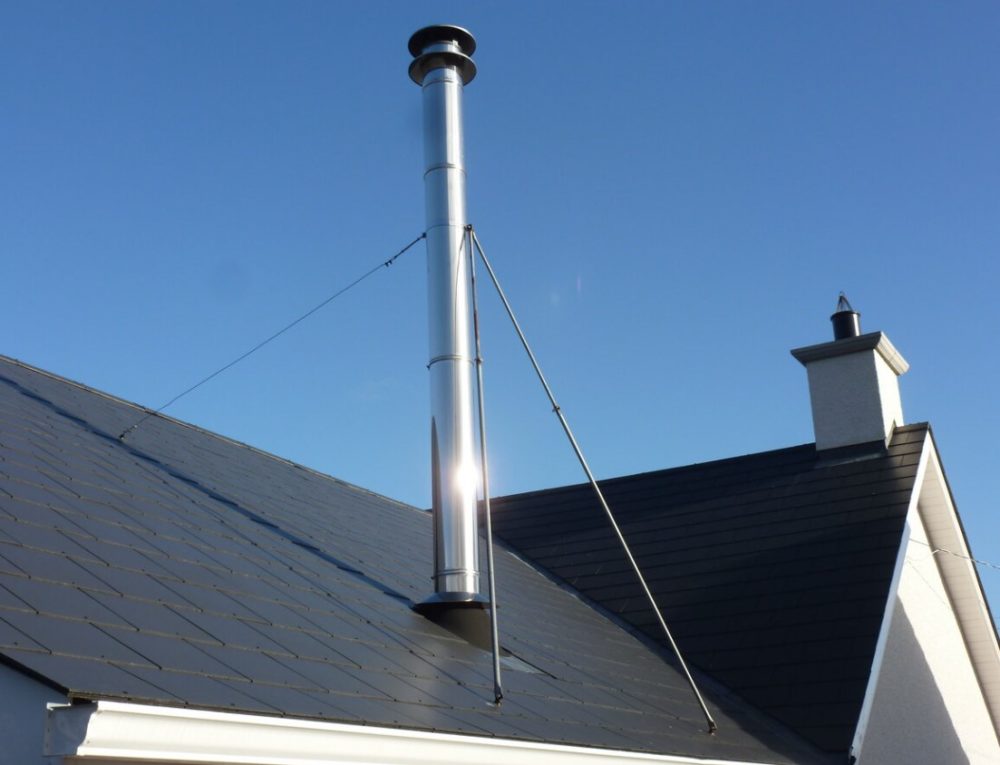

Когда на крыше частного дома установлен проходной элемент с воздуховодом выше 1,5-2 м, требуется укрепление трубы растяжками, укосами или металлическими стойками. Проще в монтаже и красивее выглядят растяжки из оцинкованного троса или цепей.
Три крепежа располагают на одинаковом расстоянии друг от друга, образуя угол 120о. Каждую растяжку относительно оси вертикального воздуховода крепят под наклоном 45о.

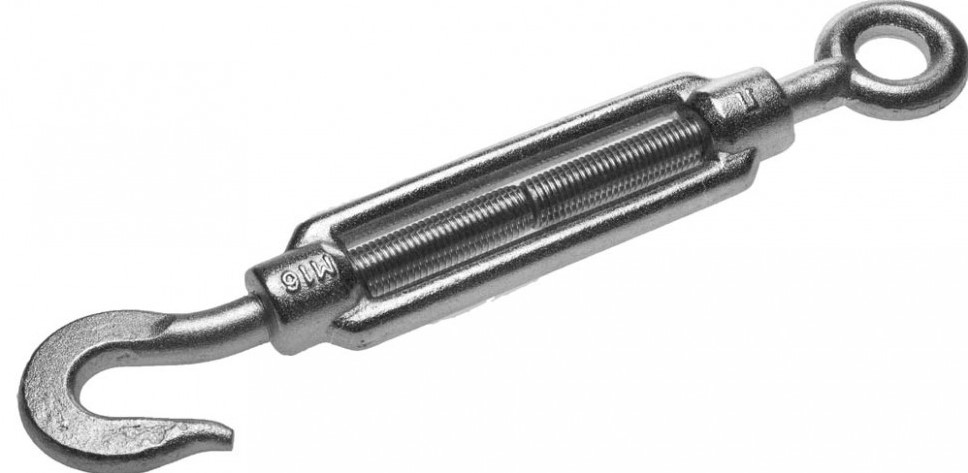

Стационарные растяжки неудобны в регулировке. Трос или цепи оптимально дополнить резьбовыми натяжителями. Элементы представляют собой анкера с петлями. Методом проворачивания натяжителя удается натянуть или ослабить растяжку.

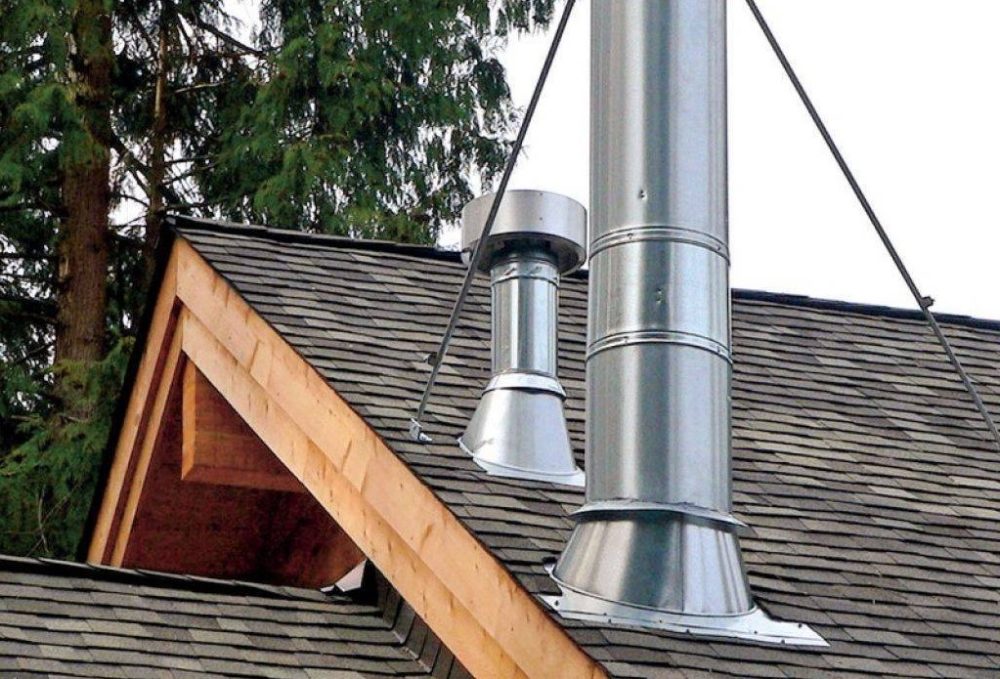

Укосы – аналоги растяжек, только жесткие. Элементы противостоят сжимающей и растягивающей нагрузке. Для одного воздуховода ставят 2 жестких укоса из металлического профиля или трубки. Регулировка натяжки не предусмотрена.

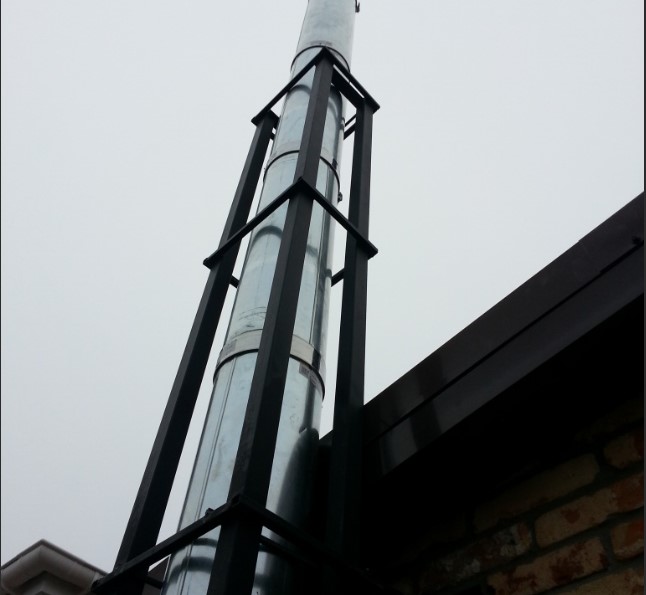

Металлическую стойку ставят для высокого воздуховода, который невозможно укрепить растяжками или укосами. Конструкцию сваривают из металлического профиля вокруг трубы в виде каркаса короба. Для частного дома способ крепления редко применяется. Конструкция востребована для промышленной вентиляции.
Утепление вентиляции
Внутри не утепленного воздуховода зимой из-за разницы температур образуется конденсат. Замерзшая влага перекрывает вентиляционное отверстие.
С улицы утепление делают в коробе, или ставят сэндвич-трубу. Фасонный выход не нужно дополнительно утеплять. Производитель предусмотрел теплоизоляцию воздуховода.
Проверка работоспособности вентиляции
Вентиляция крыши работает правильно, когда зимой не наблюдается промерзание кровельного пирога с образованием изморози. Летом на чердачном пространстве должно быть прохладнее по сравнению с уличной температурой.
Внутри дома работающую вентиляцию определяют по качественному воздухообмену. Из приточных каналов должен поступать свежий воздух, а через вытяжку отводиться грязные воздушные массы.

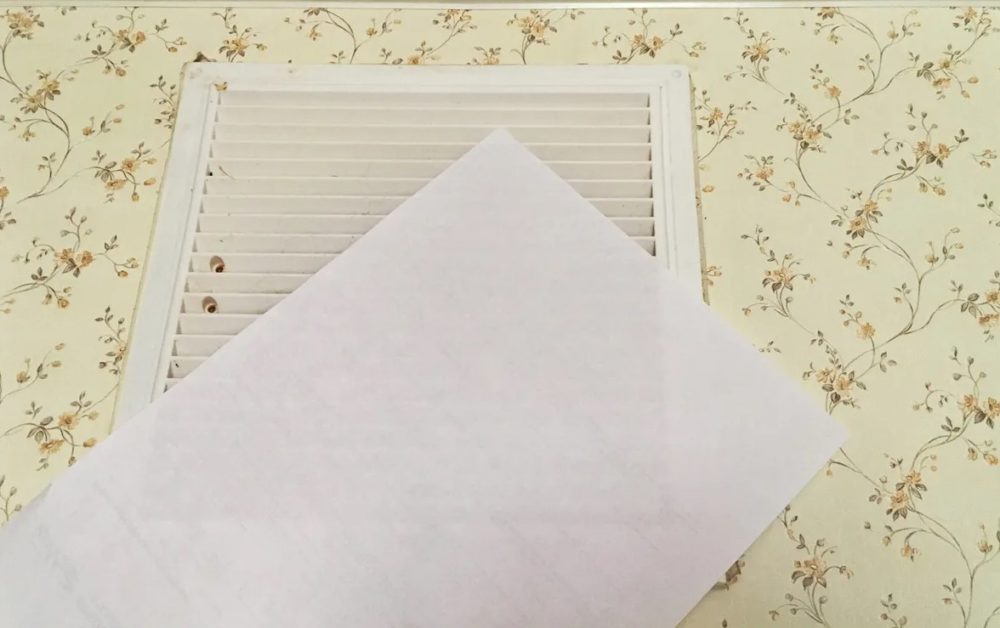

Движение потоков легко проверить отклонением листа бумаги, поднесенного к вентиляционному отверстию.
Ошибки монтажа выхода вентиляции
Монтаж выхода воздуховода на крышу прост, но люди часто допускают банальные ошибки. Брак ухудшает работу вентиляции, ускоряет разрушение конструктивных элементов крыши частного дома.
Распространенные ошибки:
- недостаточная герметизация стыка проходного элемента с кровельным покрытием приводит к протечке крыши;
- отсутствующее или плохое утепление воздуховода сказывается на ухудшении тяги, образования зимой конденсата с наледью;
- монтаж дефлектора без рекомендуемого производителем соблюдения расстояния между кромкой воздуховода и куполом ухудшает тягу или создает обратный эффект;
- отсутствие растяжек или укосов приводит к падению высокой трубы.
Чтобы избежать при монтаже ошибок, нужна внимательность, проверка каждого крепежа, соблюдение технологии вывода вентиляции через крышу.
Ответы на часто задаваемые вопросы
Согласно рекомендациям СНиП №41-01-2003: выход воздуховода на плоской кровле – 50 см, на скатной крыше – 50 см в случае удаления выхода трубы от конька на расстояние до 1,5 м.
Верхний срез трубы может располагаться на одном уровне с коньком, если между ними расстояние до 3 м. Когда вентиляция удалена от конькового прогона больше 3 м, верхний срез канала должен совпадать с условно проведенной линией под углом 10о вниз к горизонту.
Вентиляция бывает: по принципу действия – вытяжная, приточная и приточно-вытяжная, по способу движения воздушных потоков – естественная, механическая и смешанная.
В частном доме 3 типа вентиляции по назначению: фановая – для отведения газов с канализации, общедомовая – для проветривания комнат, кровельная – для вентилирования подкровельного пространства крыши.
Согласно нормам СНиП №41-01-2003, минимальный выход составляет 500 мм.
Размер воздуховодов рассчитайте с учетом объема помещения, количества проживающих людей. Учитывайте специфическое назначение каждой комнаты, рекомендуемую кратность воздухообмена. Используйте табличные значения в свободном доступе, онлайн калькуляторы.
