Делаем вентиляцию утепленной и холодной кровли из металлочерепицы

Для отведения паров влаги должна быть сделана вентиляция кровли из металлочерепицы у холодной и утепленной крыши. Отсутствие движения воздуха в подкровельном пространстве приводит к скоплению конденсата.

С каждым циклом замерзания оттаивания зимой вода разрывает кровельный пирог, ускоряет разрушение деревянных элементов стропильной системы.

Подробнее устройство, работу, типы вентиляционных систем обсудим в статье. Рассмотрим пошаговую инструкцию монтажа кровельной вентиляции утепленной и холодной крыши. В завершении обзора темы получите рекомендации по уходу за вентиляционной сетью и ответы на актуальные вопросы.

Виды кровельной вентиляции, назначение

Общее назначение кровельной вентиляции – обеспечение постоянной циркуляции воздуха для отведения влаги. Дополнительно проходящие воздушные потоки летом снижают температуру прогрева металлочерепицы, зимой – защищают от промерзания крышу, что уменьшает теплопотери дома.

Для создания беспрепятственных условий вентилирования делают непрерывный, точечный или смешанный вид инженерной сети, отличающийся схемой отведения воздушных потоков из-под металлочерепицы.

Непрерывная вентиляция

Схема работает по принципу свободного движения потоков воздуха в пространстве, образованном между металлочерепицей или профнастилом и кровельным теплоизоляционным пирогом. Приток поступает через продухи в области карниза. Выход организован в верхней точке крыши. Вытяжными продухами обустроен коньковый прогон.

Схема непрерывного вентилирования двухскатной крыши

Непрерывное вентилирование функционирует по принципу естественной печной тяги, охватывает всю площадь кровли простой двухскатной крыши.

Для создания подкровельного пространства между черепицей и гидроизоляционной мембраной кровельного пирога контробрешеткой из бруса создают зазор размером минимум 50 мм. Продухи обустраивают щелью по всей длине ската или отверстиями. Для защиты от загрязнения устанавливают решетки.

Проектировкой непрерывной вентиляции занимаются до начала сооружения крыши. Расчетами определяют суммарный размер вентиляционных отверстий 1% от общей площади кровли. Монтаж системы делают на этапе укладки кровельного пирога и настила черепицы или профлиста.

Точечная вентиляция

На сложных крышах образуются участки с застоем воздуха. Проблема характерна для мансарды, кровли с многочисленными переломами скатов, башнями и другими элементами архитектурной красоты. Приток поступает традиционно с области карниза.

Свободно проходящие естественные потоки не захватывают отработанный воздух из образовавшихся карманов. Для вытяжки на сложных участках обустраивают точечную вентиляцию установкой кровельных аэраторов.

Конструкция узла выполнена трубой с дефлектором на вершине или колпаком с сеткой. На 1 лист металлочерепицы или профлиста ставят 1 аэратор. Через трубу идет отведение застоявшегося воздуха из карманов подкровельного пространства.

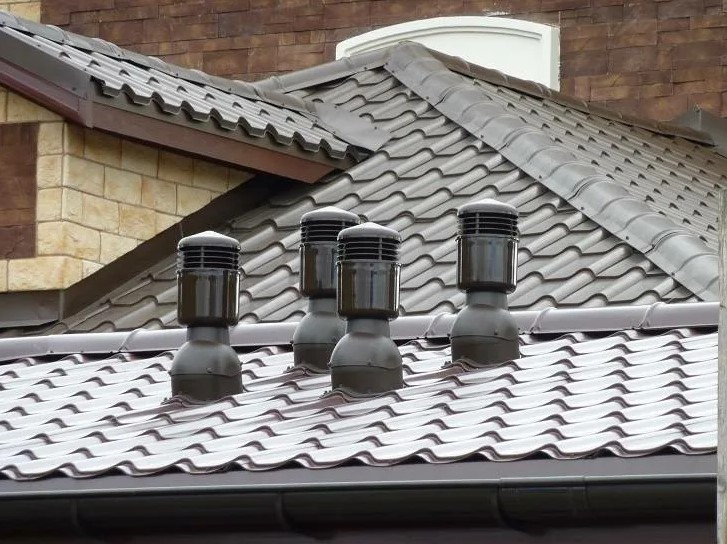

Аэратор точечной вентиляции сложной кровли

Проблемные участки образуются на крыше сложной геометрии, имеющей несколько коньковых прогонов. Аэраторы точечного отведения устанавливают по периметру всех коньковых планок с отступом до 600 мм.

Точечную вентиляцию в одном исполнении не обустраивают. Система выступает дополнением непрерывной схемы вентилирования. Установка аэраторов также рекомендована на скатной крыше с маленьким уклоном.

Смешанная вентиляция

Смешанная схема вентилирования объединяет непрерывную и точечную вентиляцию. Вариант актуален для мансарды, других крыш сложной формы.

Воздух в подкровельное пространство поступает через приточные продухи на карнизе. Отведение отработанных потоков идет через аэраторы и вытяжные продухи на конках.

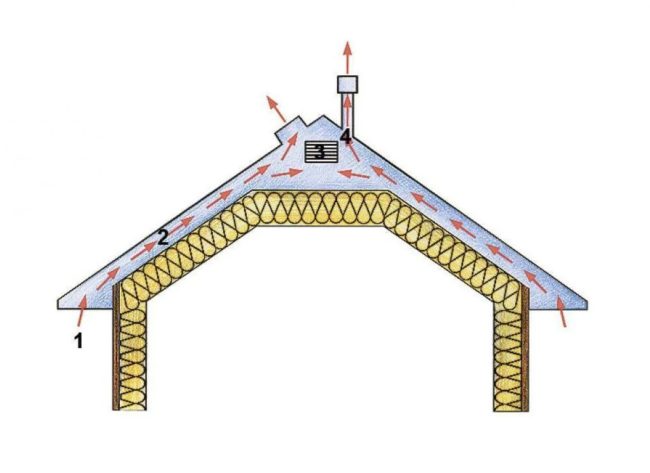

Фото Схема смешанного вентилирования сложной крыши
Схема смешанного вентилирования сложной крыши

Разновидности вентиляционных узлов и схем, способы обустройства

Схему установки и конструкцию вентиляционных узлов определяют по техническим параметрам здания. Учитывают санитарные нормы и требования воздухообмена.

Вентилирование обустраивают отдельно для подкровельного пространства и чердака или совместно. Во внимание берут тип крыши – теплая или холодная.

Карнизный узел

На кровле из металлочерепицы приточный вентиляционный узел (непрерывный аэратор) выполнен щелью между карнизом и последним кровельным листом.

Зазор от проникновения мусора и птиц закрыт решеткой. Карнизный узел подкровельной вентиляции по необходимости дополняют еще одной щелью с решеткой для вентилирования чердачного пространства.

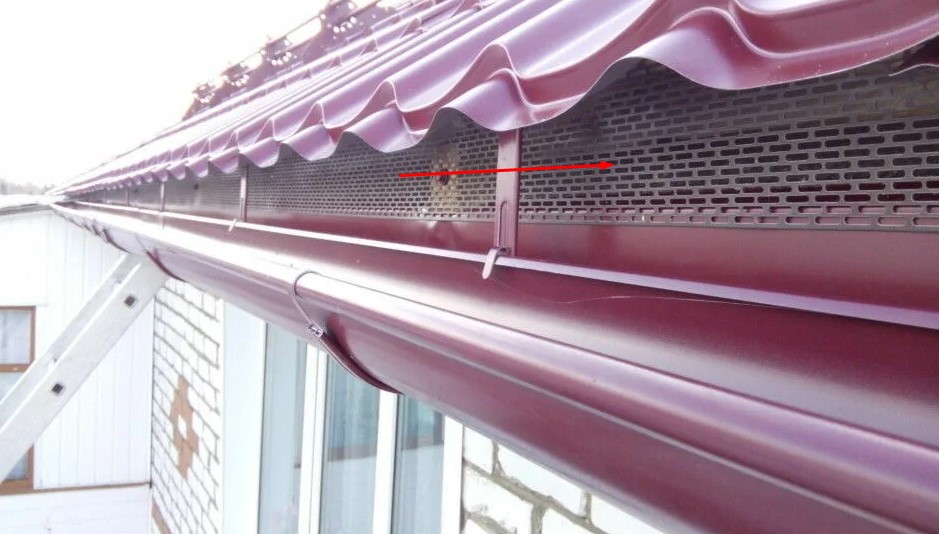

Решетка карнизной вентиляции

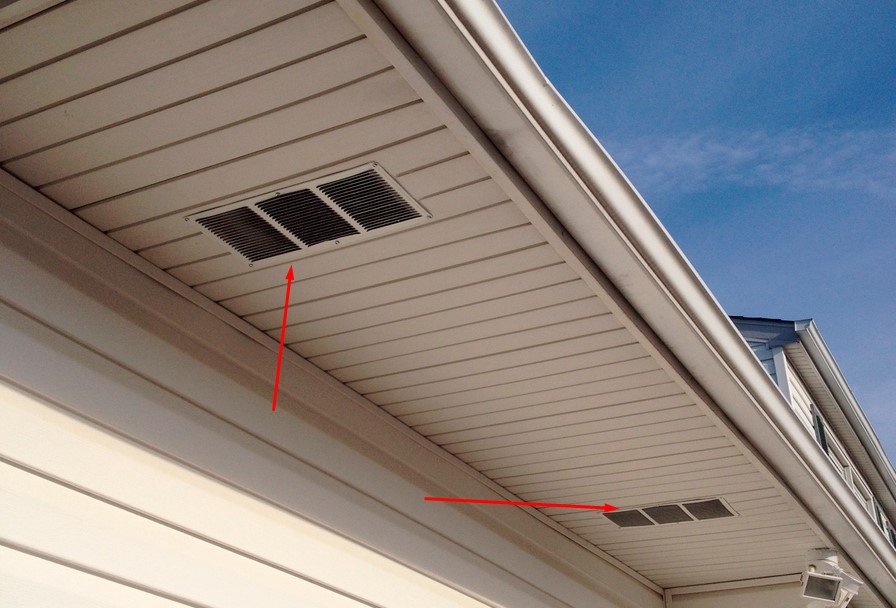

Дополнительные продухи на карнизе

Точеный скатный узел

Кровельный скатный аэратор обеспечивает свободный выход воздуха из-под металлочерепицы на улицу. Герметичный проход выполнен через финишное покрытие в область подкровельного зазора. По исполнению скатный узел выпускают трубой с дефлектором или грибком (вентиль).

Преимущество первого элемента – меньшая вероятность занесения снегом.

Недостаток – возвышающаяся труба слегка портит внешний вид крыши.

Преимущество второго элемента – аккуратный внешний вид.Низкий грибок практически незаметный на кровле.

Недостаток – высокая вероятность занесения снегом. После перекрывания вентиляционного отверстия нарушается вентилирование подкровельного пространства.

Ставят трубу и грибок на крышу с подкладкой уплотняющей резинки, фиксируют саморезами к металлочерепице. Дополнительно стыки обрабатывают герметиком.

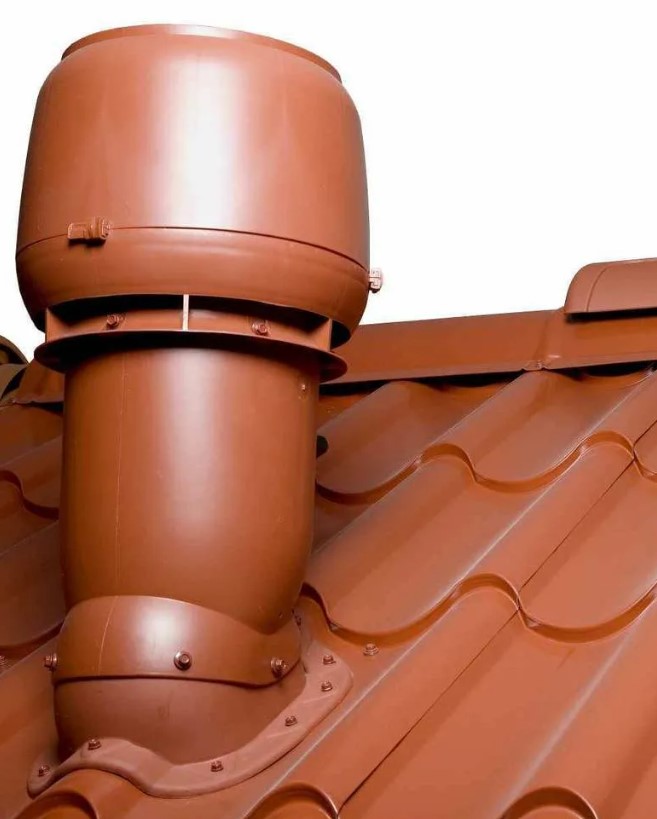

Аэратор с трубой и дефлектором

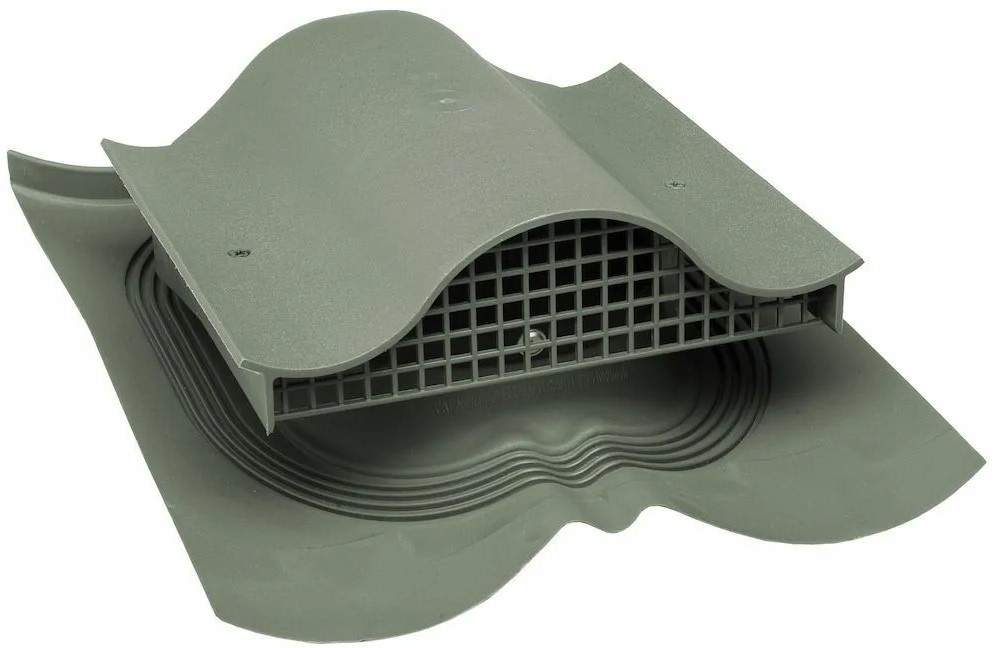

Аэратор вентиль в форме грибка

Точечный скатный аэратор для вентилирования теплого чердака и подключения общедомовой вытяжки представляет собой полный комплект вентиляционного узла.

Проходной элемент выполнен трубой с дефлектором. Врезают проходку в сквозное отверстие теплоизоляционного пирога. Фланец крепят саморезами на металлочерепицу.

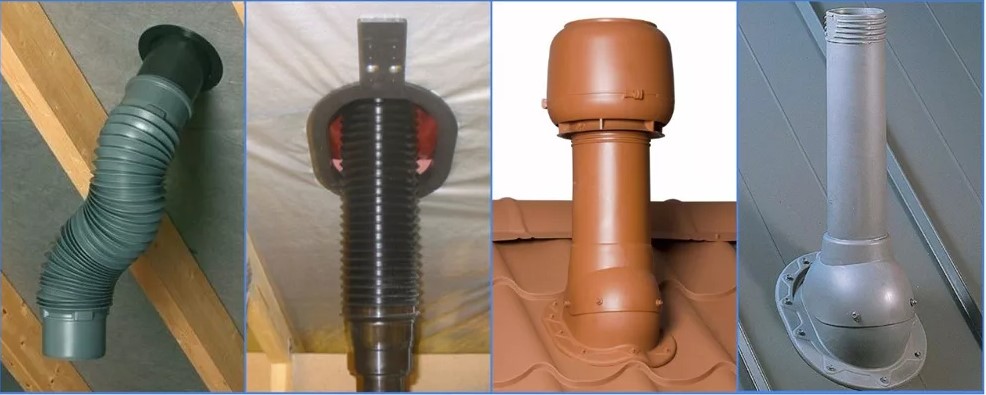

Фото Проходка через крышу со стороны чердака и улицы
Проходка через крышу со стороны чердака и улицы

Для герметизации стыка подкладывают уплотнительную резинку. Стык обрабатывают герметиком. Чтобы конденсат из подкровельного пространства не попал в утеплитель, ставят гидрозатвор. Деталь выполнена кольцом из двух ответных частей.

После защелкивания зубчики закусывают свисающие концы прорезанной гидрозащитной мембраны. Кольцо гидрозатвора через перфорированные полоски саморезами по всей длине фиксируют к обрешетке.

Фото Кольцо гидрозатвора
Кольцо гидрозатвора

Со стороны чердака к выступающему патрубку проходки гофрированным рукавом подключают воздуховоды вентиляции. Для лучшей тяги зимой и предотвращения образования конденсата трубы утепляют. Проходные элементы ставят отдельно для каждого стояка вентиляции.

Коньковый узел

Точечный коньковый вентиль конструкцией напоминает скатный аэратор, выполненный трубой с дефлектором. Отличается деталь основанием, сделанным в форме конька. Ставят узел на коньковый прогон, фиксируют саморезами.

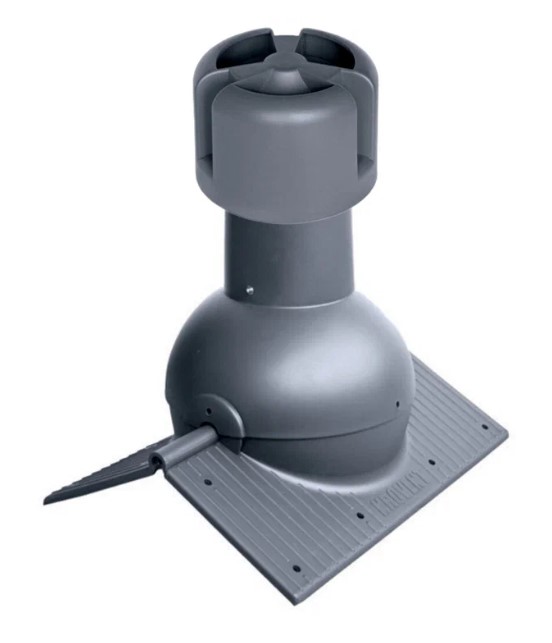

Фото Коньковый аэратор
Коньковый аэратор

Кроме точечного вентиля, вентиляционный зазор на коньковом прогоне создают щелью (непрерывным аэратором) по всей длине. Чтобы грязный воздух свободно выходил из подкровельного пространства, но не проникали птицы и насекомые, под планку конька подкладывают вентиляционную ленту.

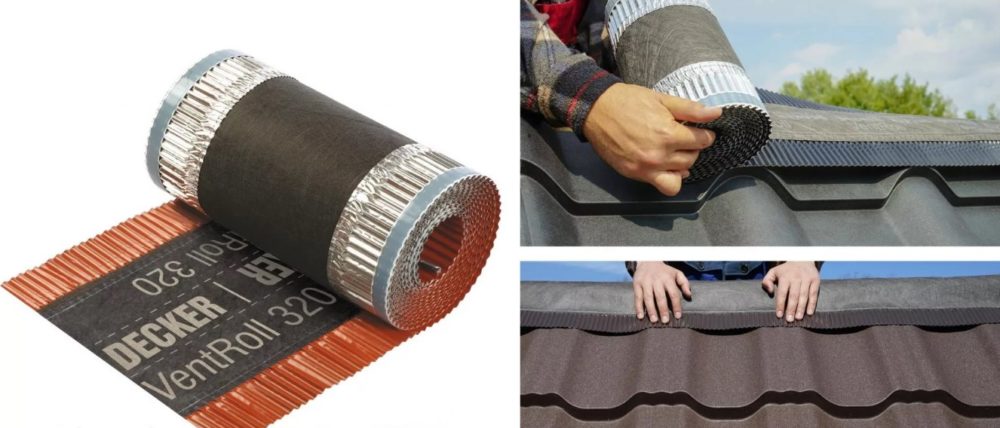

Фото Укладка коньковой вентиляционной ленты
Укладка коньковой вентиляционной ленты

Механическая и естественная схема вентилирования

Естественная приточно-вытяжная система – часто реализуемый способ вентилирования кровли. Циркуляция потоков выполняется за счет тяги, созданной разностью температур воздуха и давления.

Преимущество – экономическая выгода. Отсутствуют затраты на электроэнергию. Нет необходимости ставить вентиляторы, обслуживать оборудование.

Недостаток – зависимость от природных факторов. С ослаблением тяги ухудшается вентилирование сложных зон подкровельного пространства.

Механическую приточно-вытяжную систему актуально устанавливать на кровле большой площади со сложными формами скатов. На крышу ставят турбинные аэраторы. Встроенный вентилятор работает от электропривода – мотора. Вращающиеся лопасти обеспечивают стабильную вытяжку из-под кровли.

Преимущество – нет зависимости от погодных условий. Вытяжка функционирует, пока работает вентилятор. Приток поступает естественным способом через непрерывные или точечные аэраторы.

Недостаток – расход электроэнергии, необходимость обслуживания оборудования.

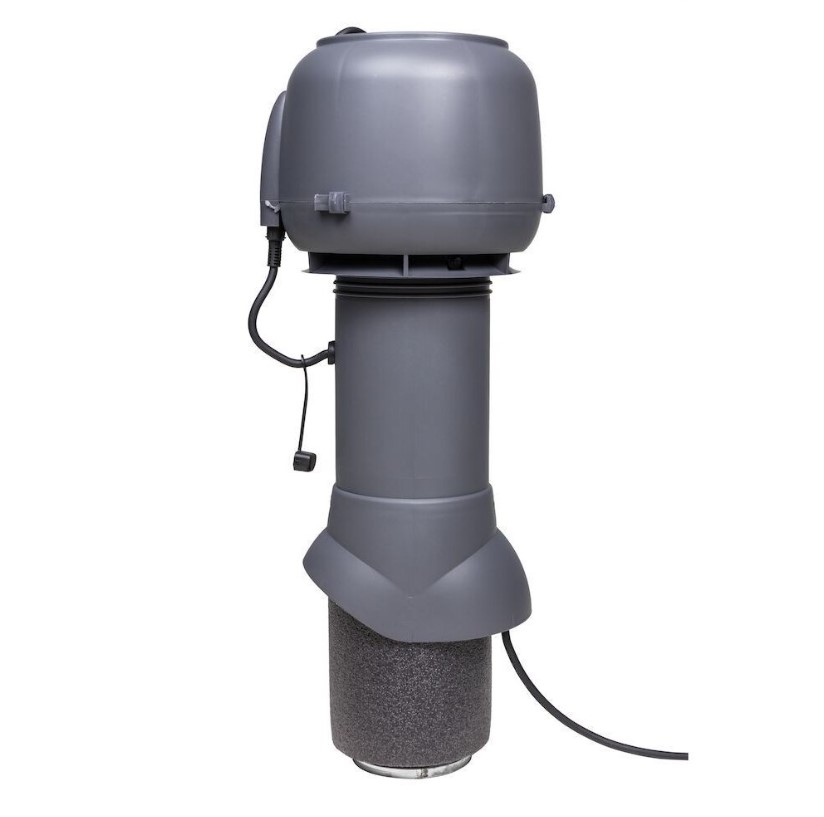

Фото Проходной узел вентиляции со встроенным в дефлекторе электрическим вентилятором
Проходной узел вентиляции со встроенным в дефлекторе электрическим вентилятором

Устройство кровельной вентиляционной системы, комплектация

Устройство и комплектацию вентиляции индивидуально определяют с учетом технических параметров кровли. Непрерывные аэраторы обустраивают по всей длине карниза и конькового прогона. Количество точечных вентилей определяют расчетами. Придерживаются следующих правил:

  1. Для притока воздуха карнизный непрерывный аэратор обустраивают закрытой решеткой щелью шириной 20-25 мм. Допускается создание прерывных приточных отверстий. Диаметр определяют по уклону ската: до 15о – 25 мм, больше 15о – 10 мм. Суммарная площадь приточных отверстий – 200 мм2/1 м длины карниза.
  2. Для вентилирования подкровельного пространства зазор между металлочерепицей и кровельным пирогом выдерживают 50 мм.
  3. Для выхода воздуха ставят точечные коньковые и скатные вентили. Обустраивают непрерывные аэраторы под коньковыми планками. Независимо от типа установленных вытяжных узлов, площадь всех отверстий должна превышать на 10-15% общую площадь притока.
  4. Отдельно продухи обустраивают для вентилирования чердака. Суммарная площадь отверстий должна составлять 0,02–0,03% площади чердачного перекрытия.
  5. Максимальный отступ от конька для установки точечного скатного аэратора – 600 мм. Рекомендуемый параметр – 150 мм.
1
2
3
4

На двухскатной крыше обычно хватает непрерывной вентиляции. Для сложной кровли обустраивают смешанную систему с добавлением точечных аэраторов.

У вальмовой крыши из металлочерепицы вместо фронтонов предусмотрены на двух торцах треугольные скаты. Схема вентиляции может быть реализована непрерывная, как у двухскатной кровли, но с некоторыми изменениями:

  • Движение воздуха от приточных карнизных до вытяжных коньковых зазоров обеспечивают вдоль хребта.
  • Когда предусмотрен монтаж сплошной обрешетки, в области хребта делают разрыв контробрешетки. Через созданный зазор приточный воздух поступает с подкровельного пространства торцевого ската, направляется для выхода к коньковому аэратору.

Вторая схема актуальна для вальмовой крыши с мягкой кровлей. Под металлочерепицу и профлист сплошную обрешетку не делают. Непрерывное движение воздушных потоков направляют вдоль хребта.

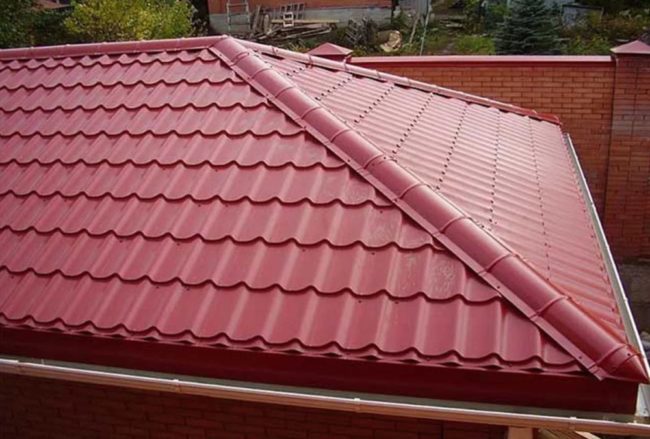

Фото Вальмовая крыша с непрерывными карнизными и коньковыми аэраторами без скатных вентилей
Вальмовая крыша с непрерывными карнизными и коньковыми аэраторами без скатных вентилей

Инструкция обустройства вентиляции холодной кровли

1
Вентилирование холодного чердака двускатной крыши осуществляется через слуховые окна на фронтонах. Дополнительно потоки проходят через зазор под металлочерепицей по направлению от карниза до конька.
2
У вальмовой крыши фронтоны отсутствуют. Ставить слуховые окна на торцовые скаты – является очень трудоемкой задачей. Под воздухозаборник обустраивают четыре карнизных свесов для чиркуляции воздушных потоков.
3
Поступающий воздух проходит через вальмовые хребты, поступает к коньковому прогону. Если не ставить слуховые окна, одни карнизные свесы слабо обеспечивают стабильную разгрузку. На большую крышу нужен дополнительный монтаж аэраторов.

Пример инструкции установки вентиляции на холодной двухскатной кровле:

  1. Для обустройства подкровельного вентилируемого пространства на стропильные ноги уложите гидроизоляционную мембрану. Сверху закрепите бруски контробрешетки толщиной 50 мм. Элементы исполнят роль основы для фиксации досок обрешетки под монтаж металлочерепицы.

Контрбруски создадут зазор между гидроизоляцией и кровельными листами. Доски обрешетки на бруски уложите по всему скату, кроме одного ряда возле конька для удобства обустройства воздушного клапана.

Фото Конструкция холодного ската крыши с обрешеткой, мембраной и контробрешеткой
Конструкция холодного ската крыши с обрешеткой, мембраной и контробрешеткой
  1. Мембрану укладывайте на обоих скатах с отступом от конькового прогона, чтобы образовался по длине ребра зазор 100 мм. Можете гидроизоляцию уложить вплотную. После фиксации контрбруском по длине ребра конькового прогона ножом вырежете полосу мембраны.

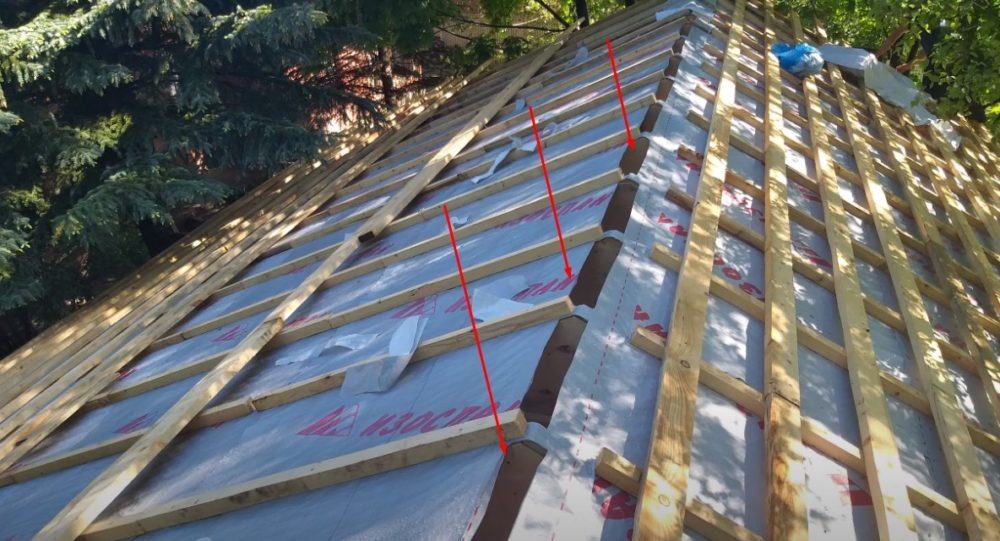

Фото Зазор между листами гидроизоляции по коньковому прогону
Зазор между листами гидроизоляции по коньковому прогону
  1. В области зазора сделайте непрерывный воздушный клапан по длине конька. Из мембраны вырежьте полосу шириной 40-50 см, чтобы на коньковом прогоне края свисали на оба ската 20-25 см. Для фиксации полоски клапана в торце контрбрусков по центру сделайте пропилы глубиной 25 см.

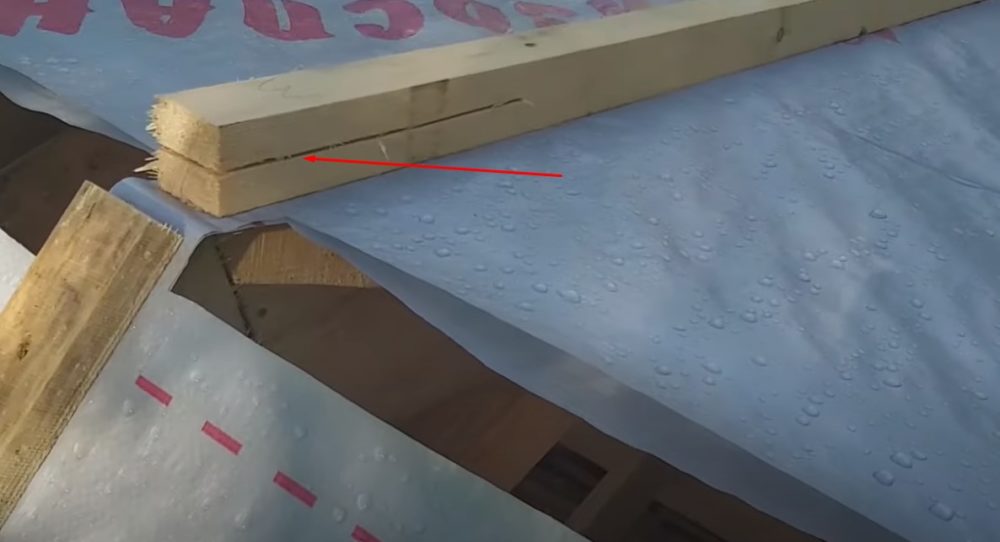

Фото Пропил на бруске под воздушный клапан
Пропил на бруске под воздушный клапан
  1. Закройте полоской мембраны зазор, оставленный на коньковом прогоне. Края пленки вставьте в пропилы контрбрусков.

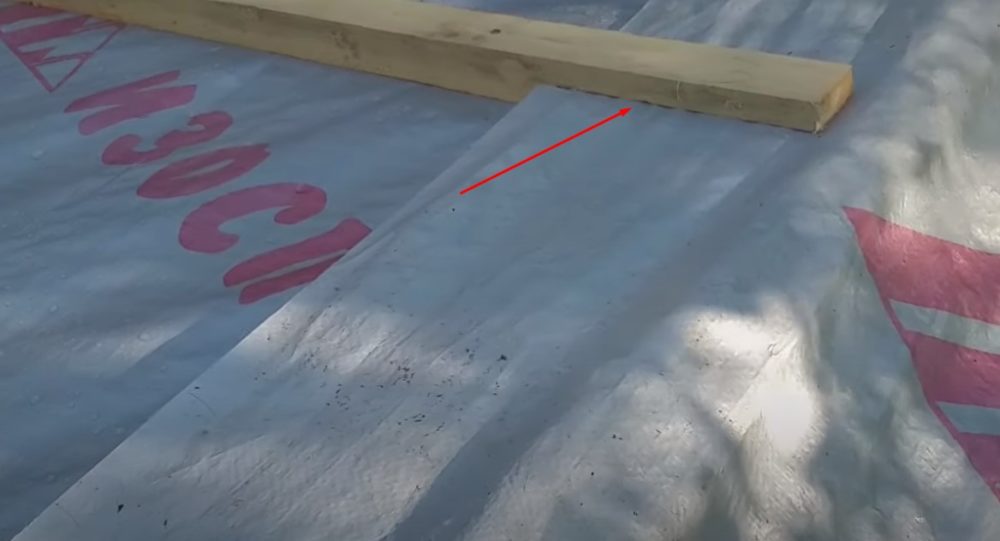

Фото Полоса мембраны воздушного клапана, вставленная в пропилы контрбрусков
Полоса мембраны воздушного клапана, вставленная в пропилы контрбрусков

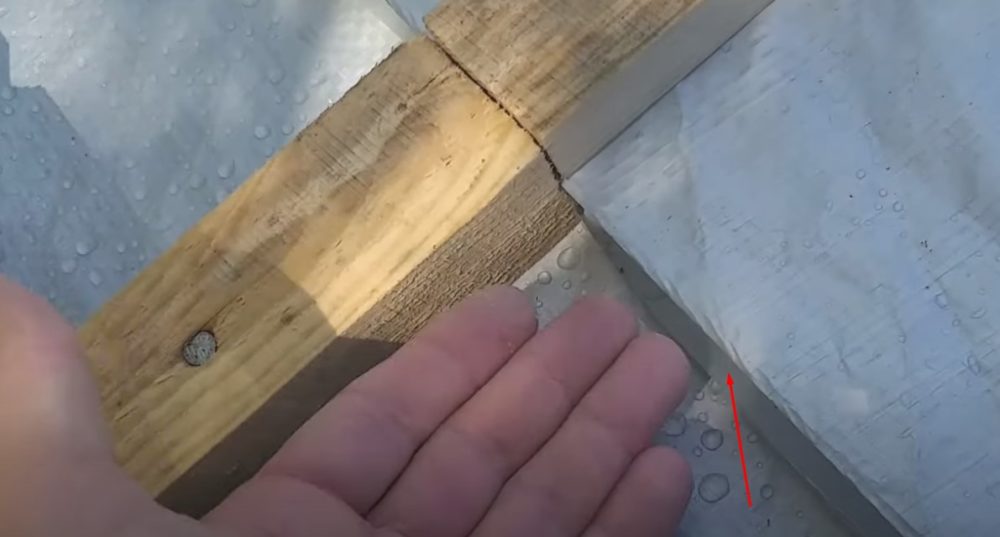

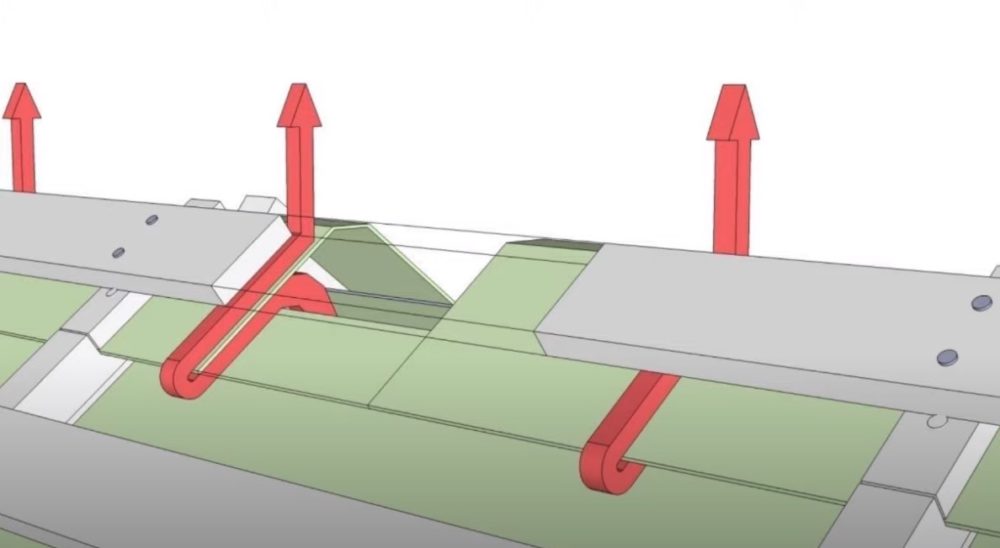

  1. Между основной мембраной и закрепленной на коньке полосой образуется зазор. Через получившийся воздушный клапан с холодного чердака будет выходить отработанный воздух и пары влаги.
  1. По длине конька уложите доски последнего ряда обрешетки. Чтобы выходящий из чердака и подкровельного пространства воздух отводился через коньковый непрерывный аэратор, сделайте вентиляционные зазоры.

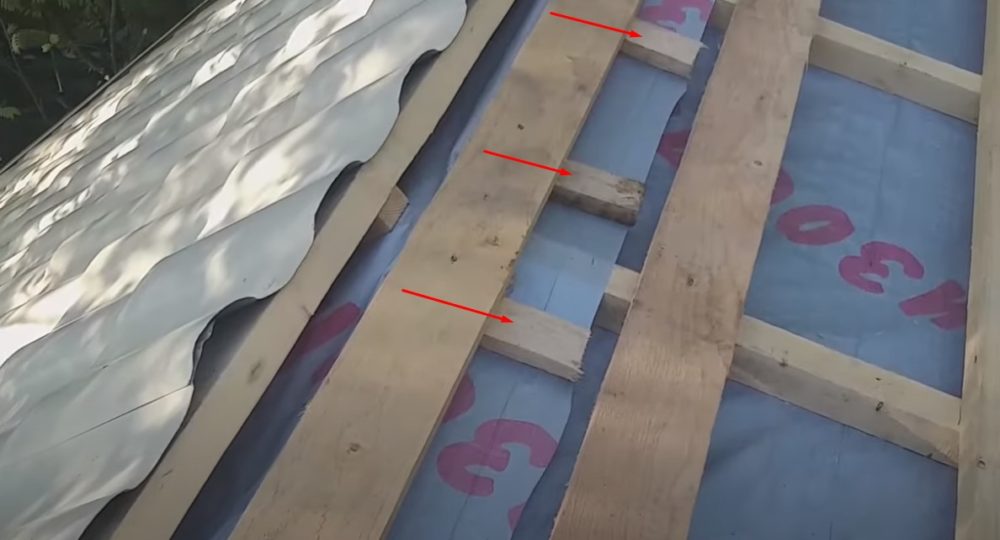

Под края полосы воздушного клапана с обоих сторон ската подложите бруски: по одному толщиной 50 мм в центре между стропильными ногами или по 2 толщиной 25 мм с каждой стороны стропила.

Фото Последний ряд обрешетки с подкладкой брусков для вентиляционного зазора
Последний ряд обрешетки с подкладкой брусков для вентиляционного зазора
  1. Укройте скаты металлочерепицей. По коньковому прогону оставьте зазор 10 см для непрерывного аэратора.

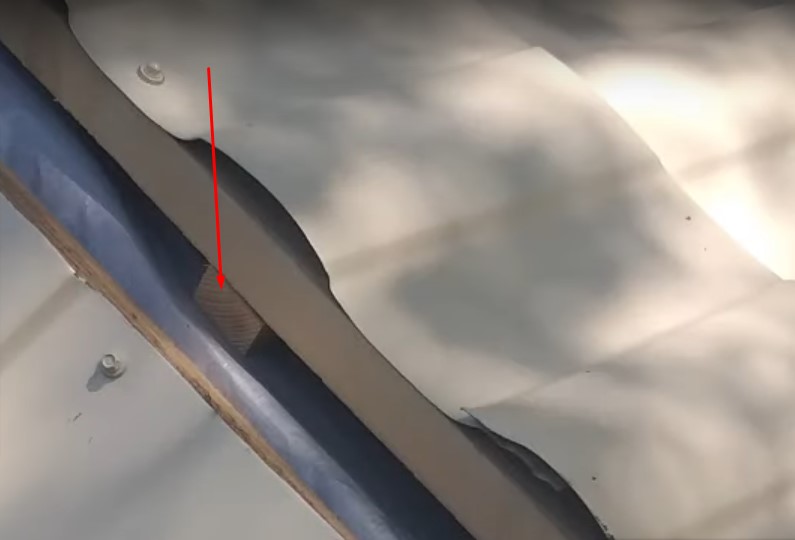

Фото Зазор по коньковому прогону между металлочерепицей
Зазор по коньковому прогону между металлочерепицей
  1. По зазору уложите ленту аэроэлемента конька.

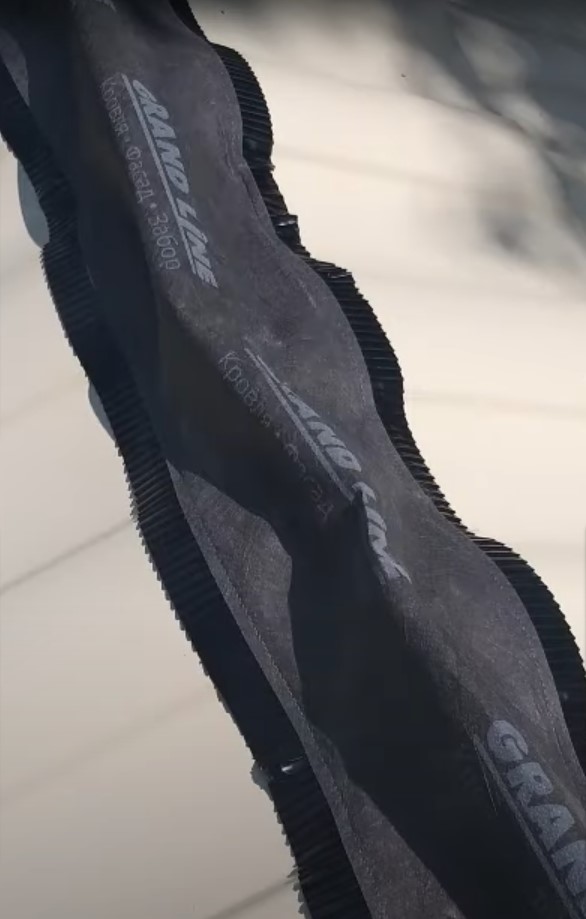

Фото Лента аэроэлемента конька
Лента аэроэлемента конька

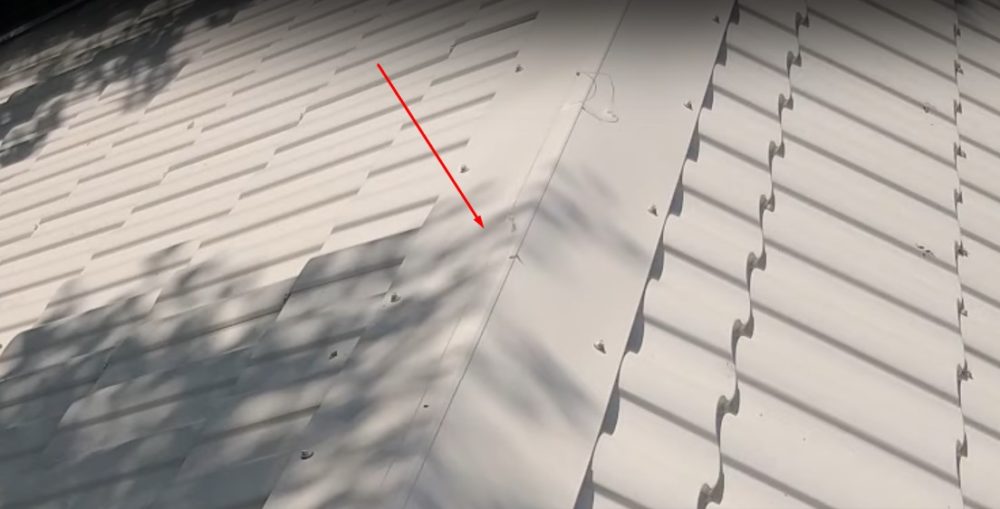

  1. Уложите коньковую планку. Закрепите доборные элементы саморезами к верхней доске обрешетки.
Фото Планка конька на крыше из металлочерепицы
Планка конька на крыше из металлочерепицы

Оба фронтона оснастите слуховыми окнами для вентиляции и проветривания летом чердачного пространства.

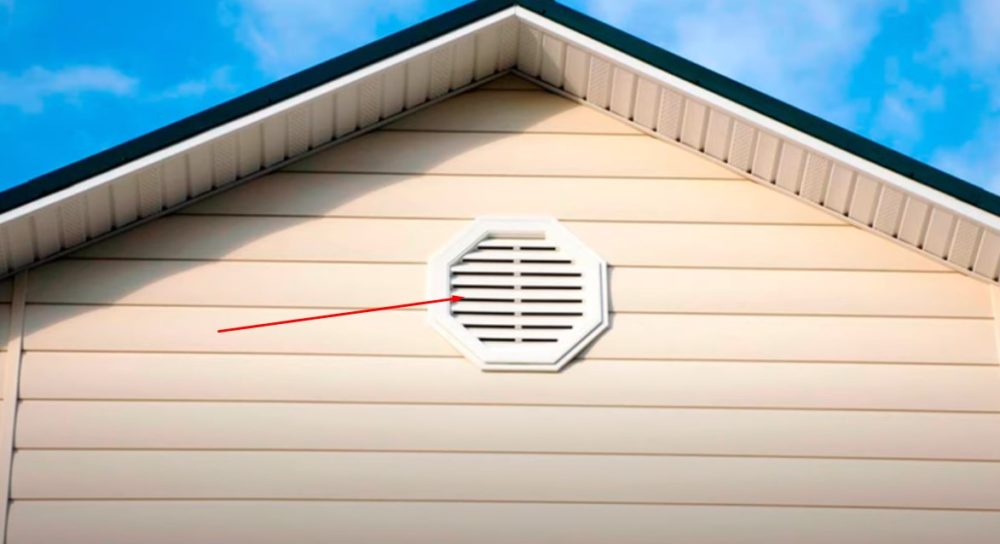

Фото Слуховое окно на фронтоне
Слуховое окно на фронтоне
Вентиляция холодного чердака!

Инструкция обустройства вентиляции теплой кровли

Основная подкровельная вентиляция утепленной кровли работает и обустраивается аналогично, как для холодной крыши. Отличием выступает наличие теплоизоляционного пирога. Со стороны чердака слои идут в такой последовательности: пароизоляция, минвата, мембрана.

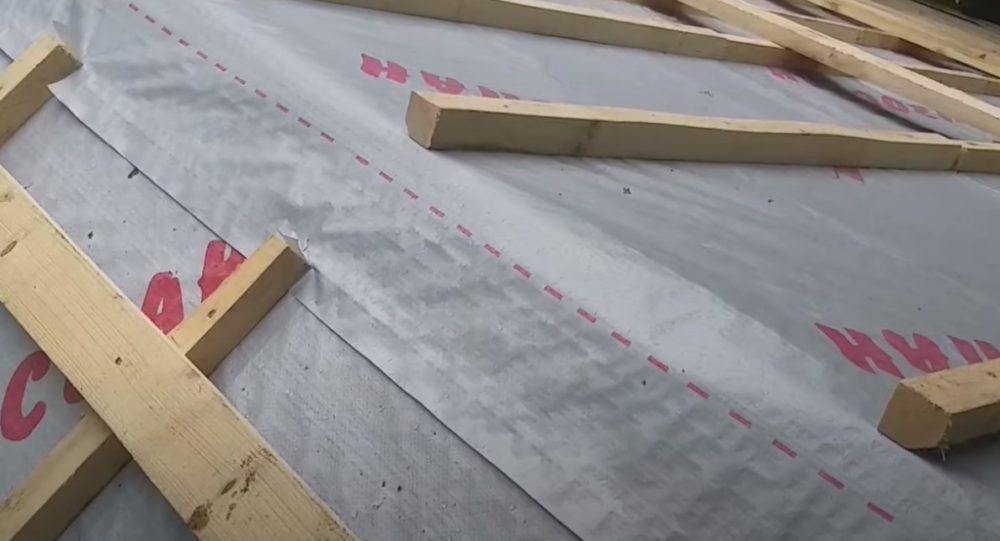

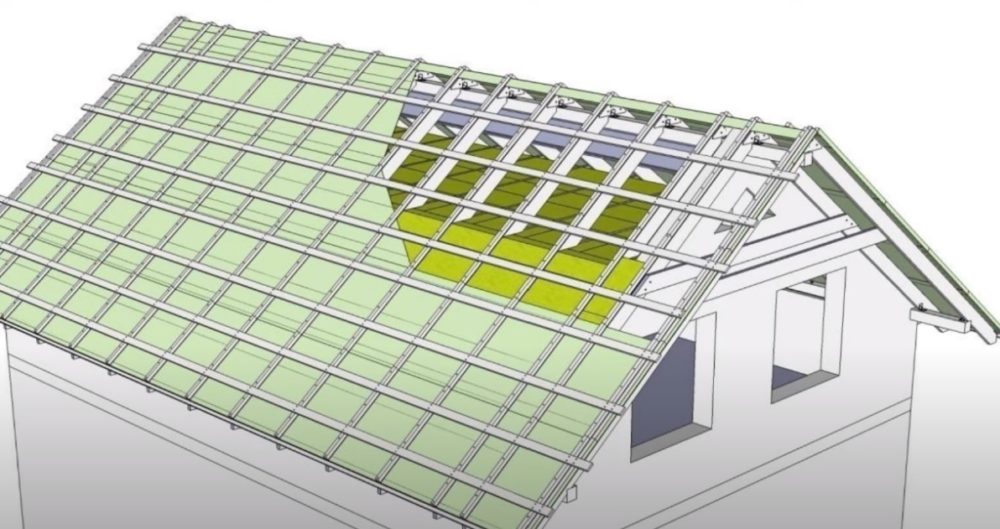

Фото Конструкция теплого ската крыши с обрешеткой, мембраной и контробрешеткой
Конструкция теплого ската крыши с обрешеткой, мембраной и контробрешеткой

Поверх мембраны закреплены контрбруски, доски обрешетки и металлочерепица. Чердак вентилируется через слуховые окна. Движение воздуха в подкровельном пространстве идет по направлению от карнизных свесов до конька.

На сложных участках ставят дополнительные выходы вентиляции проходными элементами. Рассмотрим подробную инструкцию монтажа проходки с трубой для подключения стояка общедомовой вентиляции:

  1. Делайте проход вентиляции через кровлю фасонными элементами, выпускаемыми производителем металлочерепицы. Форма фланца гарантированно подойдет под изгибы волны. В комплектацию набора входит: проходной элемент, гидрозатвор, шаблон с инструкцией монтажа, герметик на безуксусной основе, крепеж, труба вентиляционного выхода с гофрированным патрубком, дефлектор.

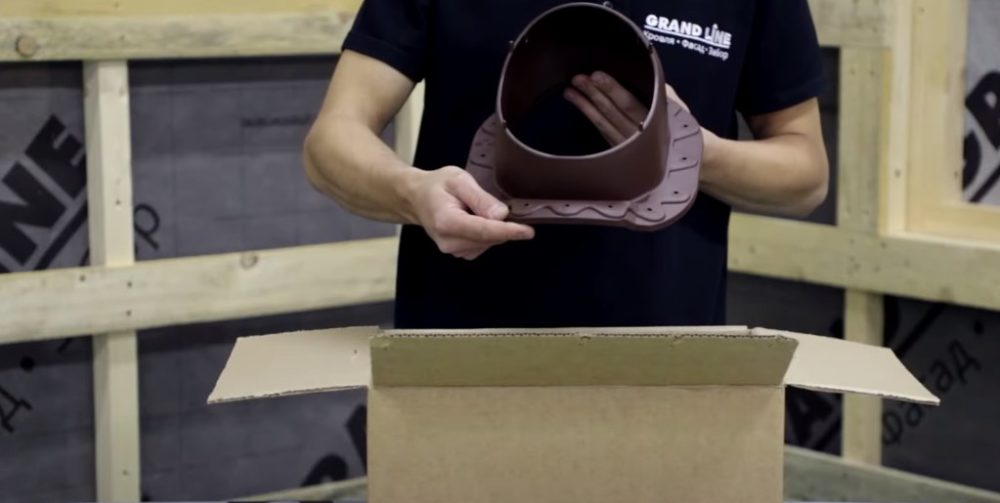

Проходной элемент

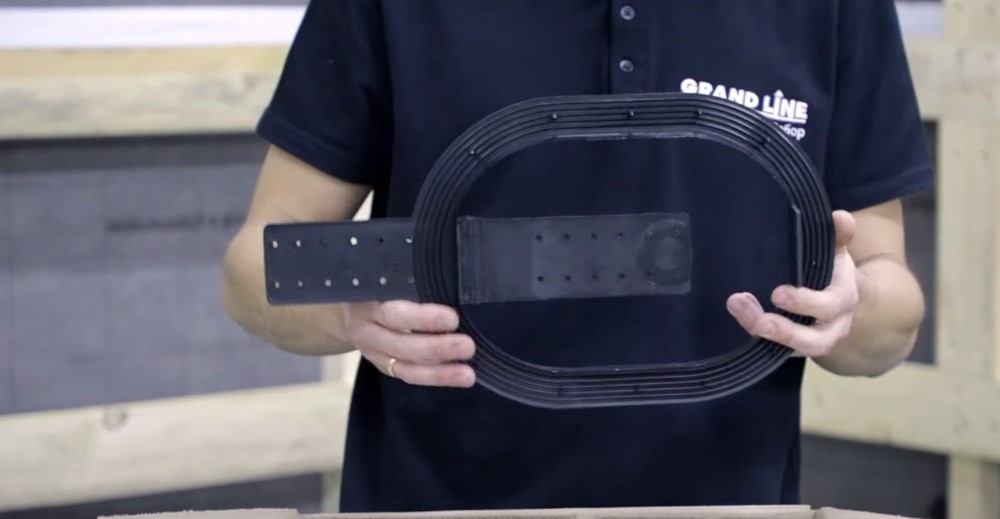

Гидрозатвор

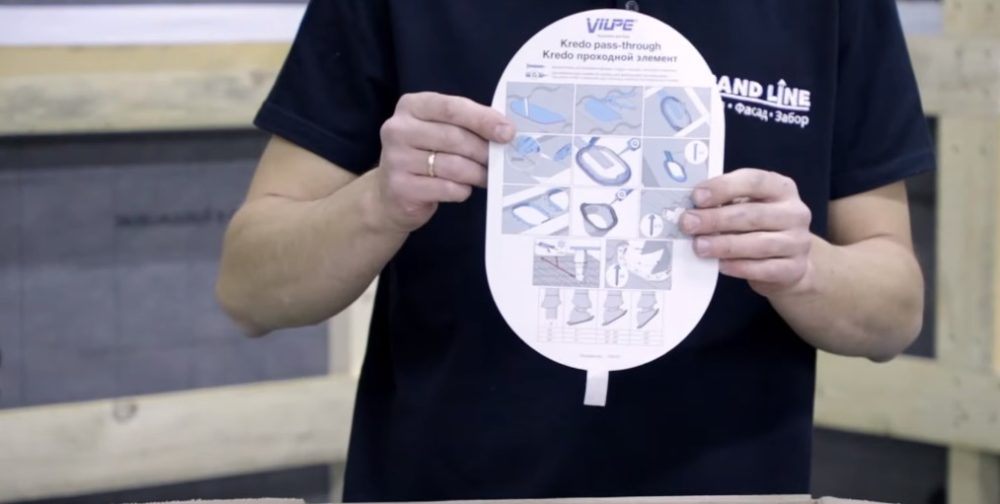

Шаблон с инструкцией монтажа

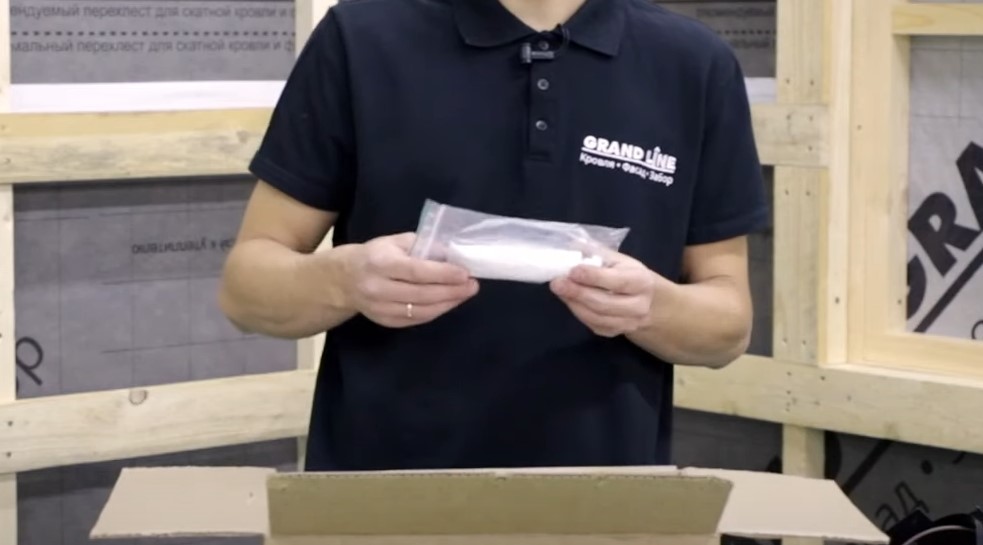

Герметик на безуксусной основе

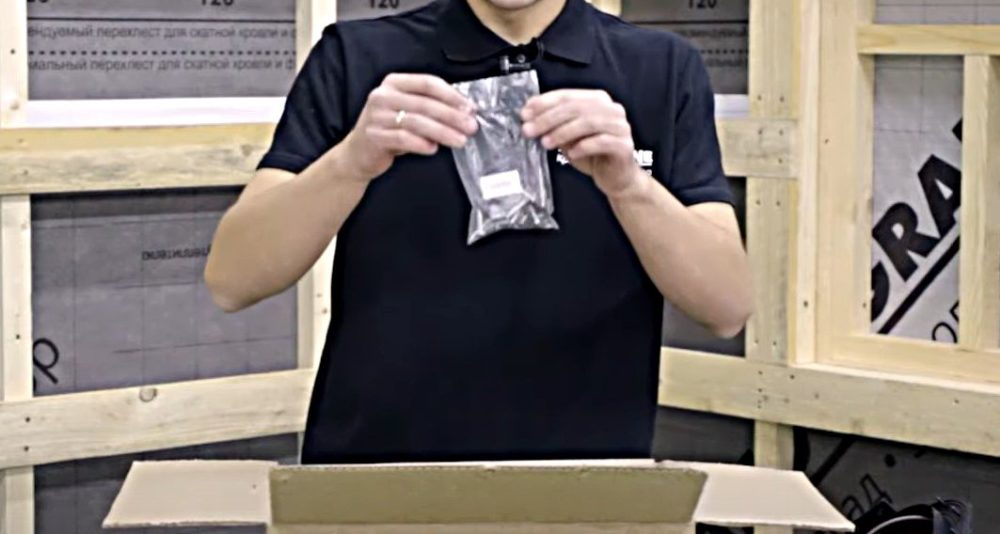

Крепежный элемент
Труба вентиляционного выхода
Дефлектор
  1. Определите место монтажа проходки, чтобы отверстие не попадало на стропильную ногу. Уложите шаблон хлястиком вниз на металлочерепицу. Маркером обведите контур.

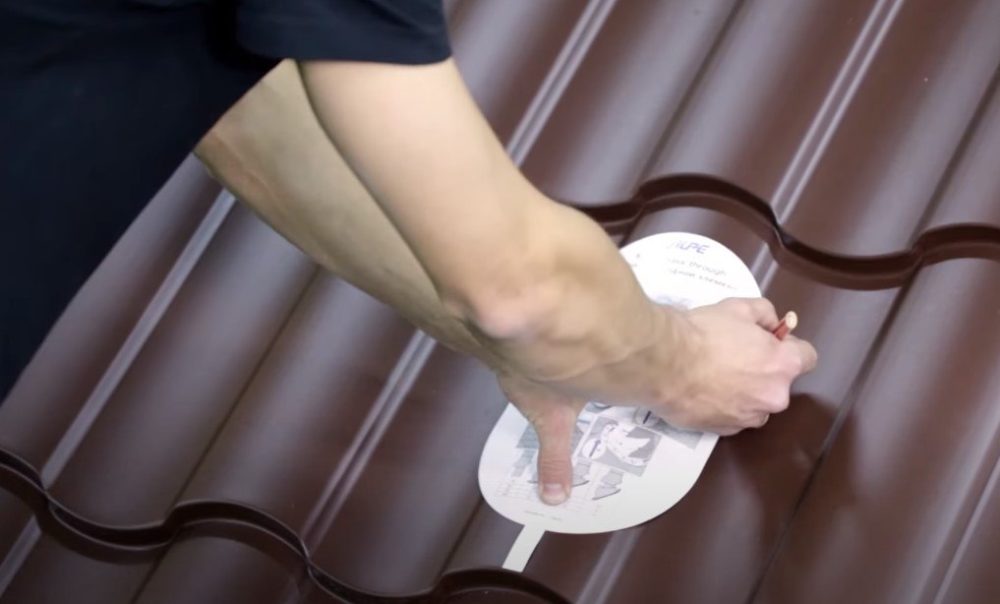

фото - Разметка отверстия на металлочерепице по шаблону
Разметка отверстия на металлочерепице по шаблону
  1. От линии разметки отступите 2-3 см. Просверлите отверстие сверлом диаметром 10-12 мм. Ножницами по металлу вырежьте фрагмент металлочерепицы по разметке. Резать начинайте от просверленного отверстия.

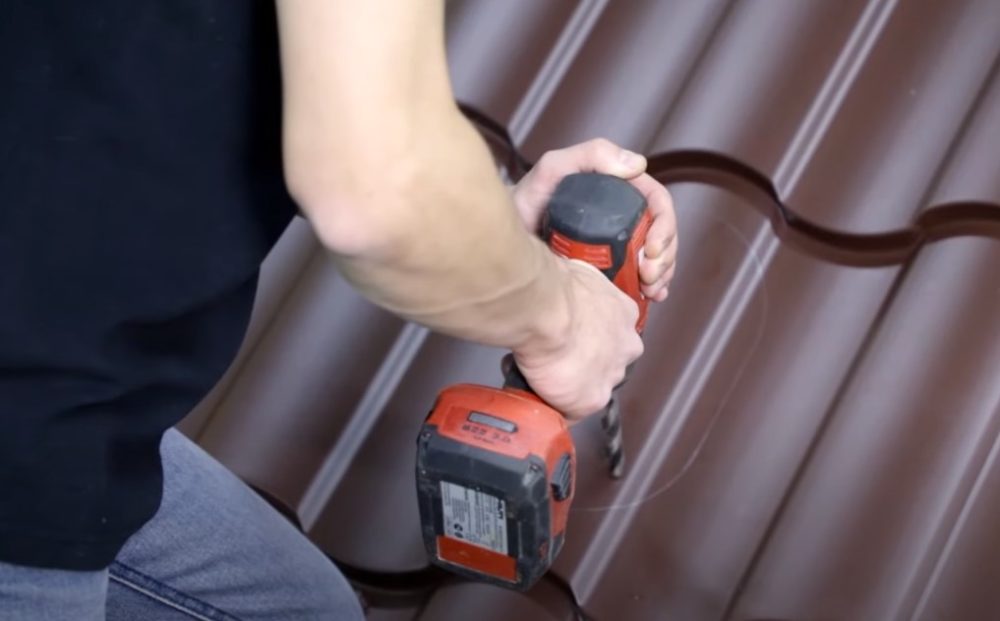

Сверление отверстия

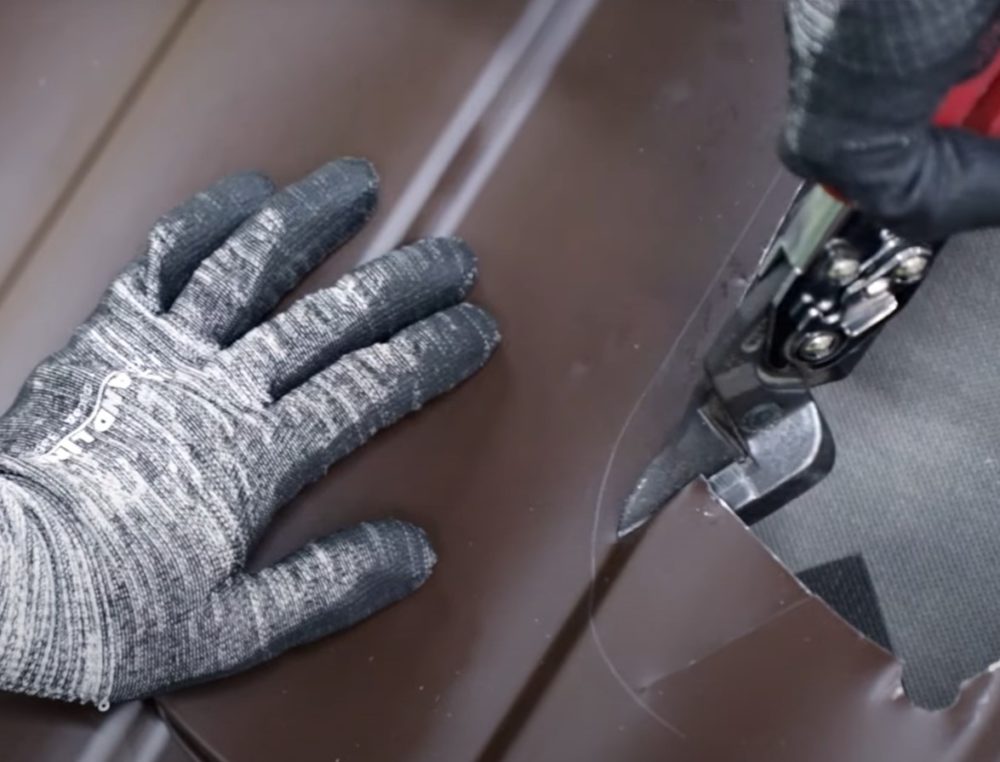

Вырезание фрагмента металлочерепицы
  1. Вырезанное отверстие под проходку может попасть на край доски обрешетки. Мешающий фрагмент древесины удалите стамеской. Чтобы упростить вырубку, просверлите ряд отверстий по контуру детали.

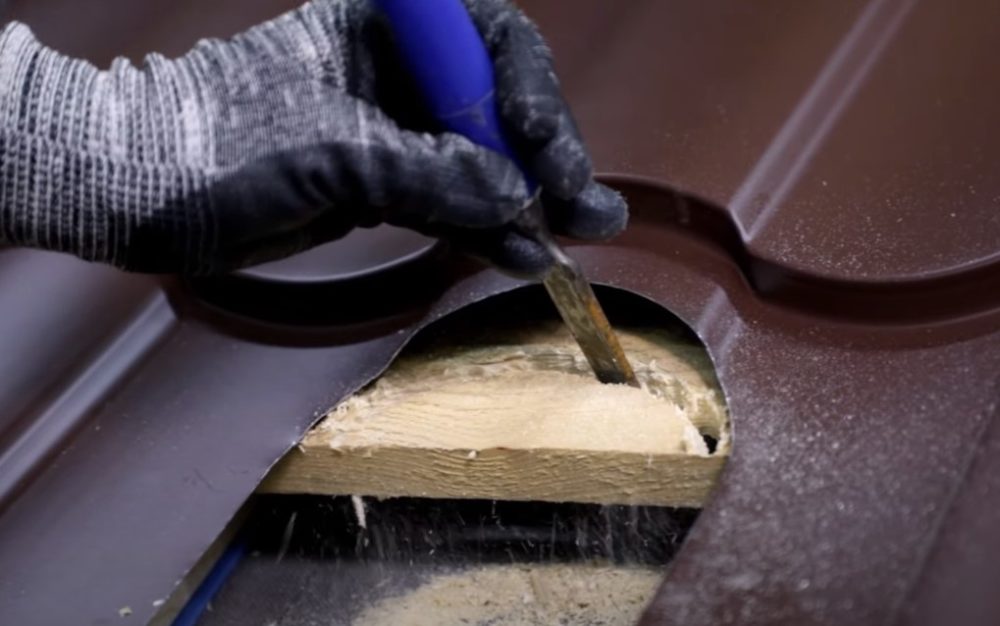

Фото Удаление стамеской края доски обрешетки
Удаление стамеской края доски обрешетки
  1. Для установки гидрозатвора внутрь прорезанного отверстия вложите резиновый фасонный элемент. На мембране гидроизоляции нанесите маркером разметку по внутреннему контуру кольца.

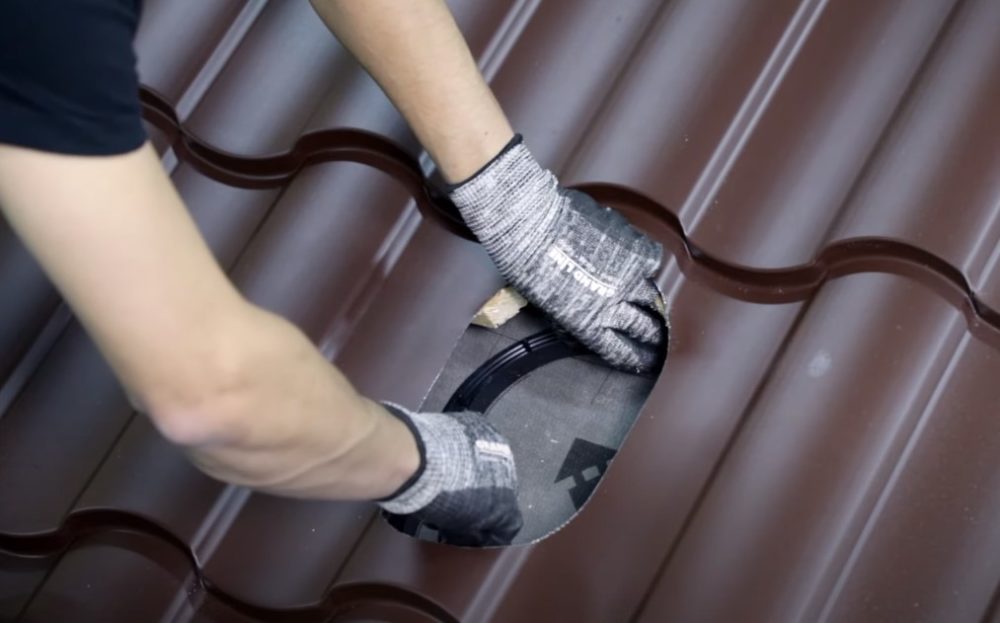

Фото Разметка на мембране под установку гидрозатвора
Разметка на мембране под установку гидрозатвора
  1. Ножом по разметке вырежьте фрагмент мембраны. Фланец кольца гидрозатвора смажьте безуксусным герметиком.

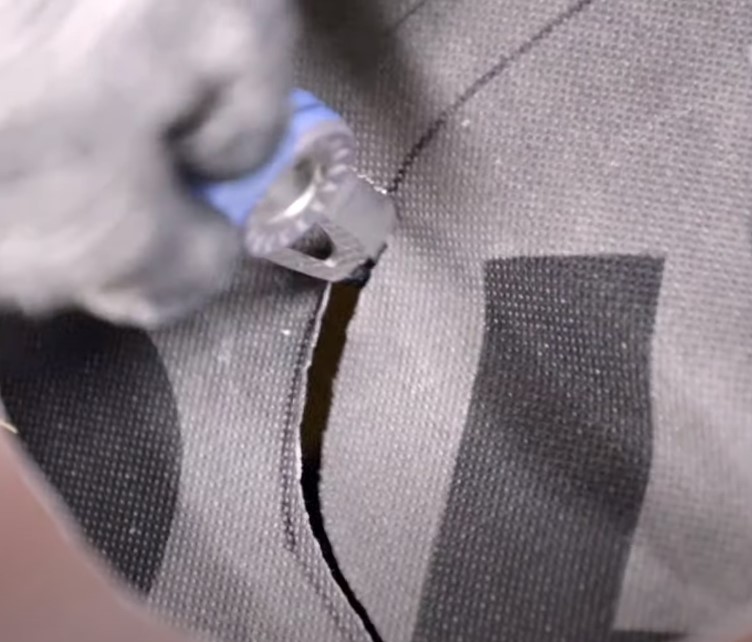

Вырезание ножом фрагмента мембраны под гидрозатвор

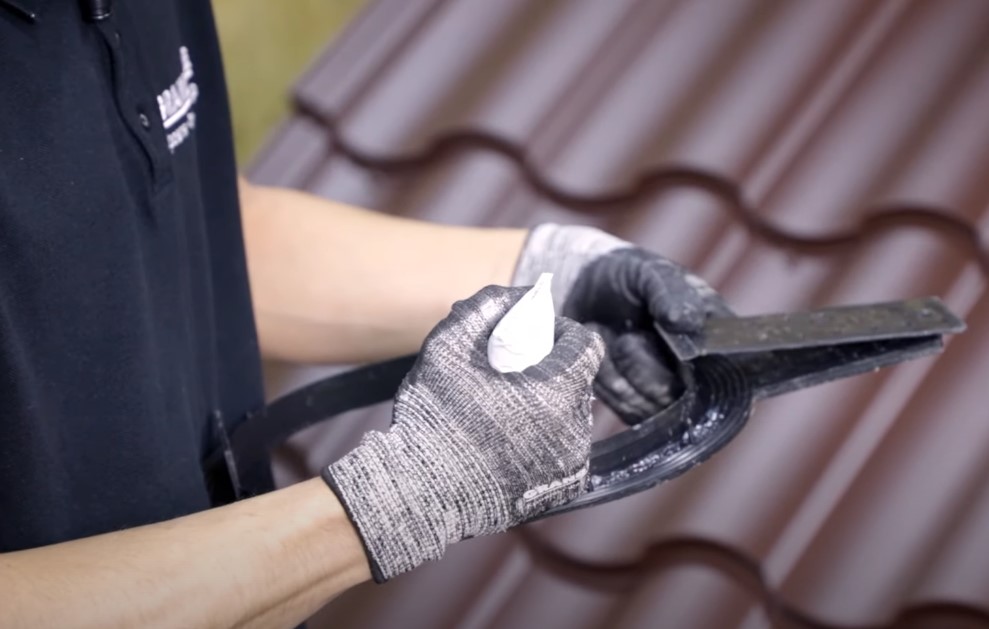

Нанесение герметика на кольцо гидрозатвора
  1. Кольцо гидрозатвора заведите через прорезанное отверстие под гидроизоляцию. Приклейте фланцем к мембране. Края гидроизоляции насаживайте на шипы, расположенные по периметру кольца.

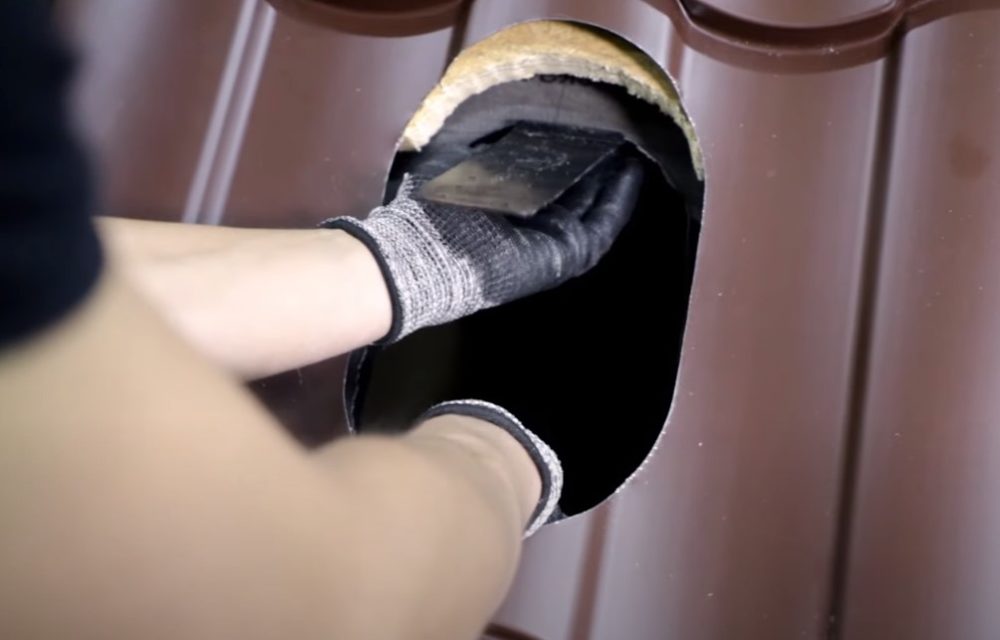

Приклеивание гидрозатвора

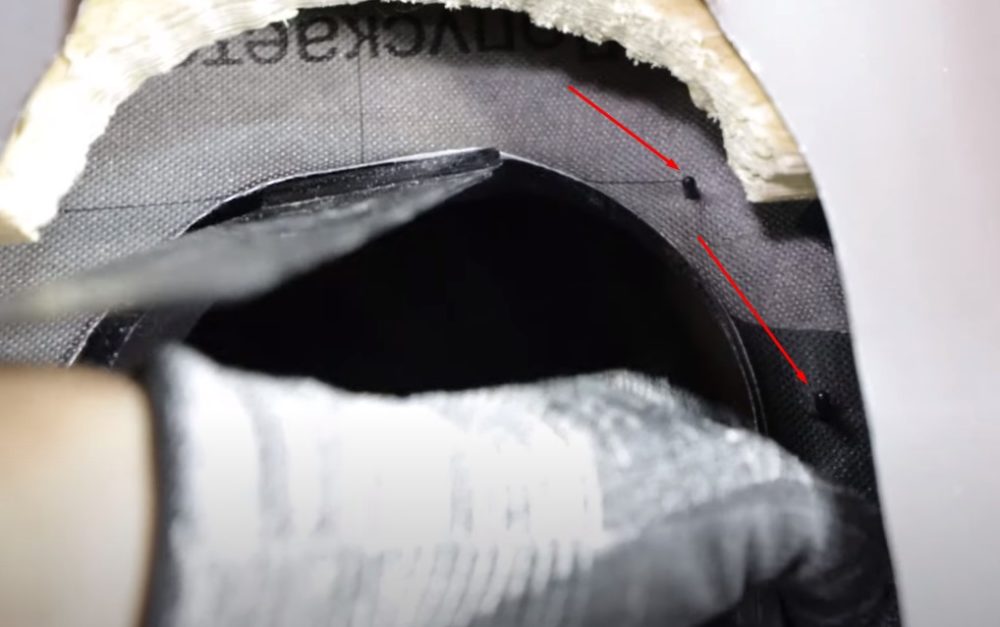

Насаженная на шипы гидрозатвора мембрана
  1. Язычки гидрозатвора заведите под металлочерепицу, уложите на доску обрешетки, закрепите саморезами.

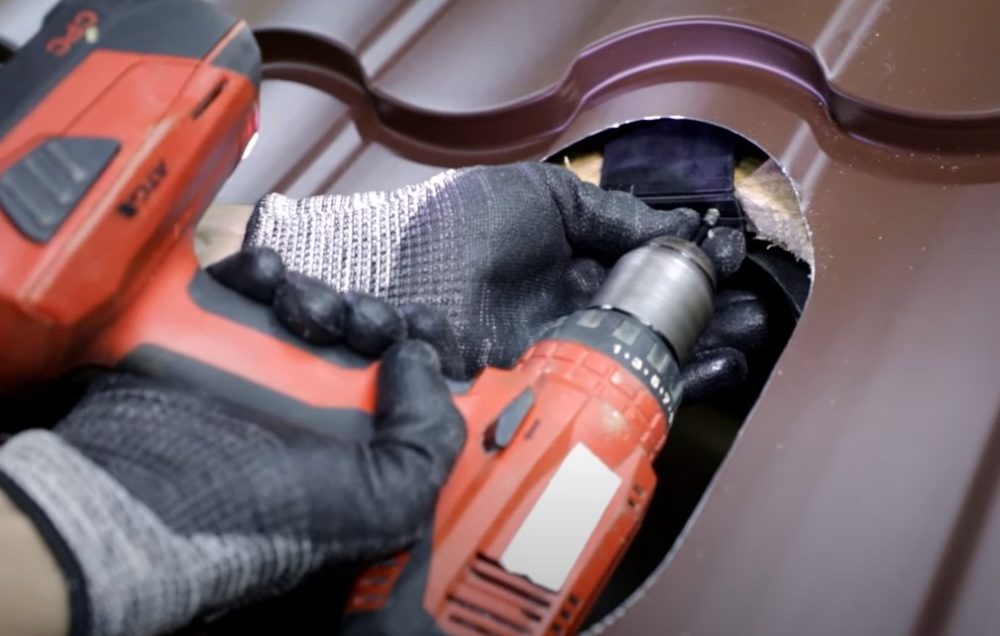

Фото Фиксация саморезами язычка гидрозатвора к доске обрешетки
Фиксация саморезами язычка гидрозатвора к доске обрешетки
  1. Установите на отверстие в металлочерепице проходной элемент. По периметру фланца имеется перфорация для крепежа. Используйте отверстия шаблоном для сверления металлочерепицы под саморезы. После завершения действий снимите проходной элемент.

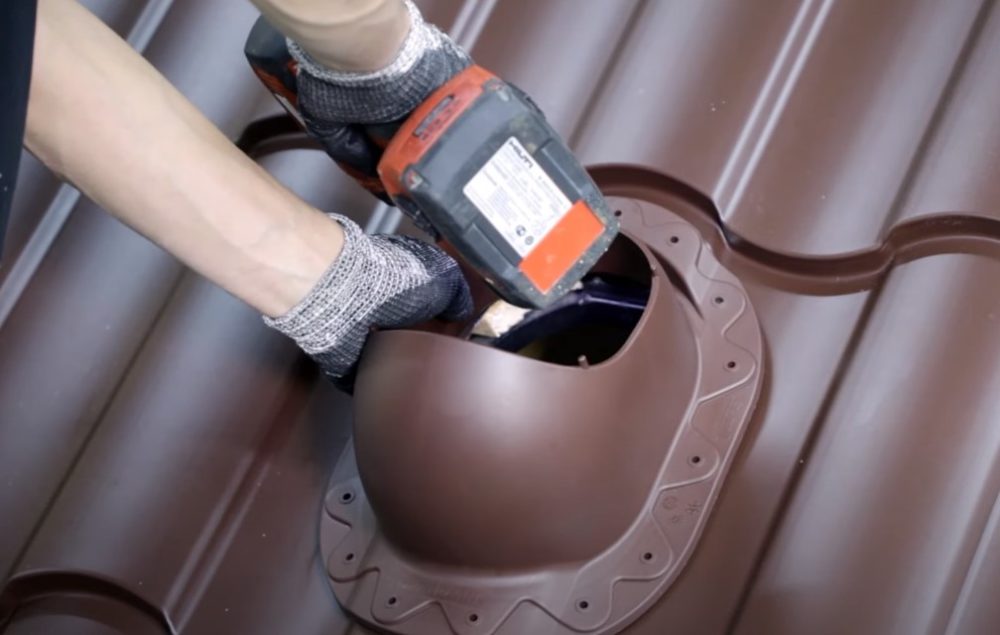

Фото Сверление разметочных отверстий под крепеж проходки
Сверление разметочных отверстий под крепеж проходки
  1. На каждое просверленное отверстие установите усиливающие пластинки, идущие в комплекте с крепежом. Металлические элементы не допустят проворачивания саморезов в тонком теле металлочерепицы, обеспечат надежную стяжку стыка.

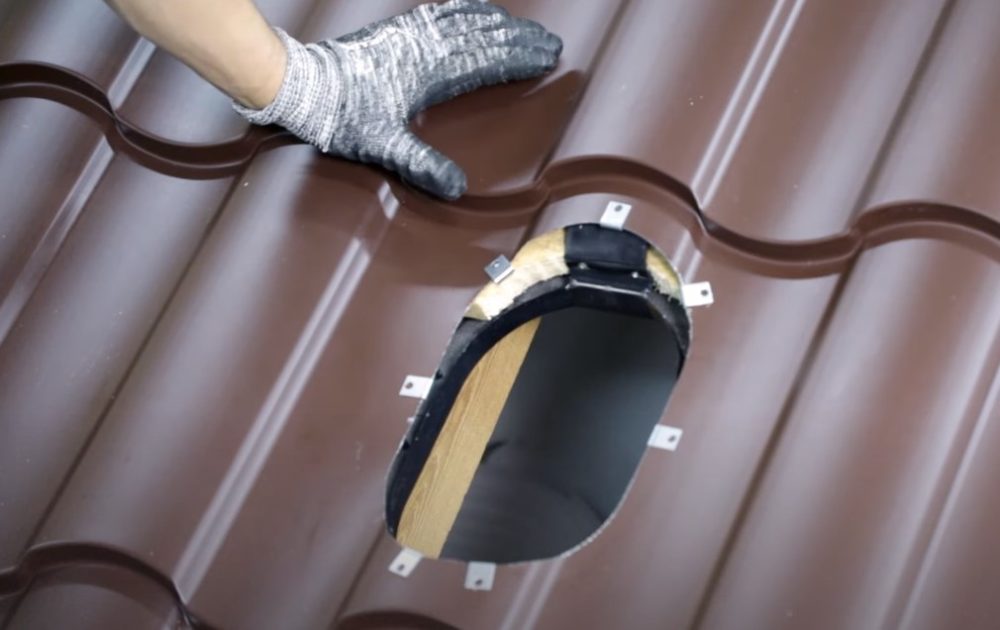

Фото Установка усиливающих пластинок
Установка усиливающих пластинок

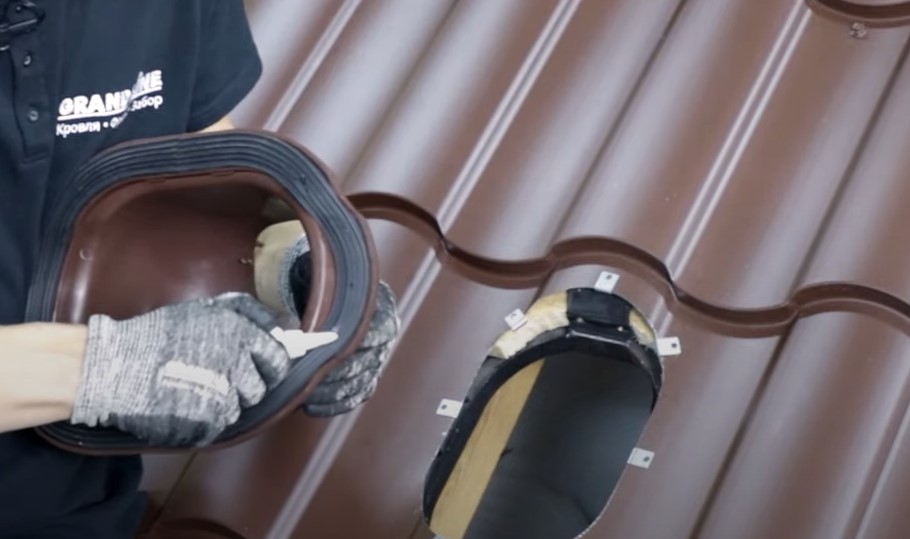

  1. По периметру фланца проходного элемента нанесите герметик. Установите фасонную деталь на металлочерепицу, зафиксируйте саморезами. Кольцо гидрозатвора изнутри соедините с основанием проходки.
Нанесение герметика на фланец проходки

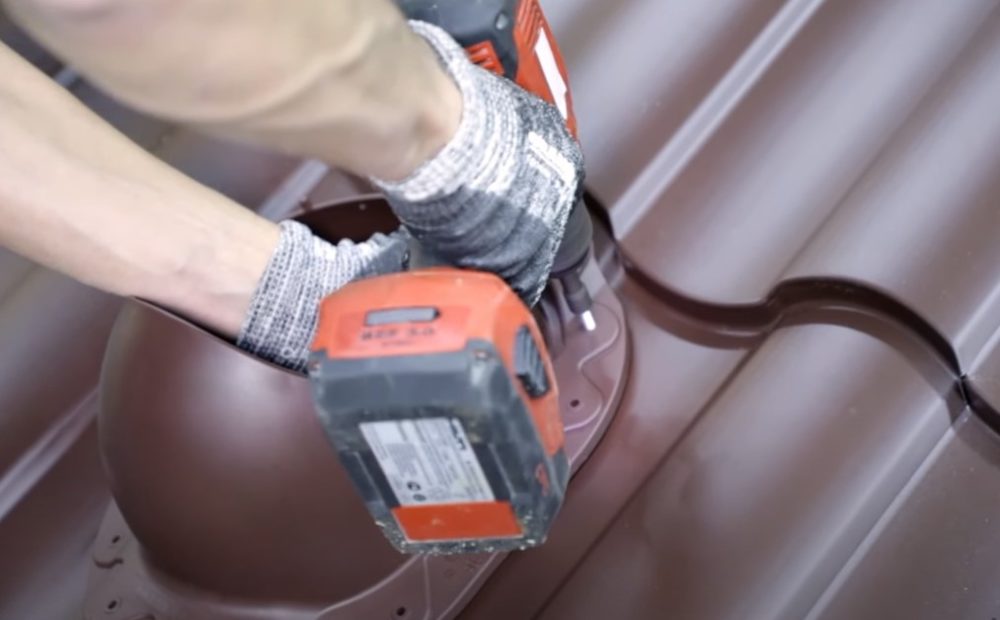

Фиксация саморезами проходки

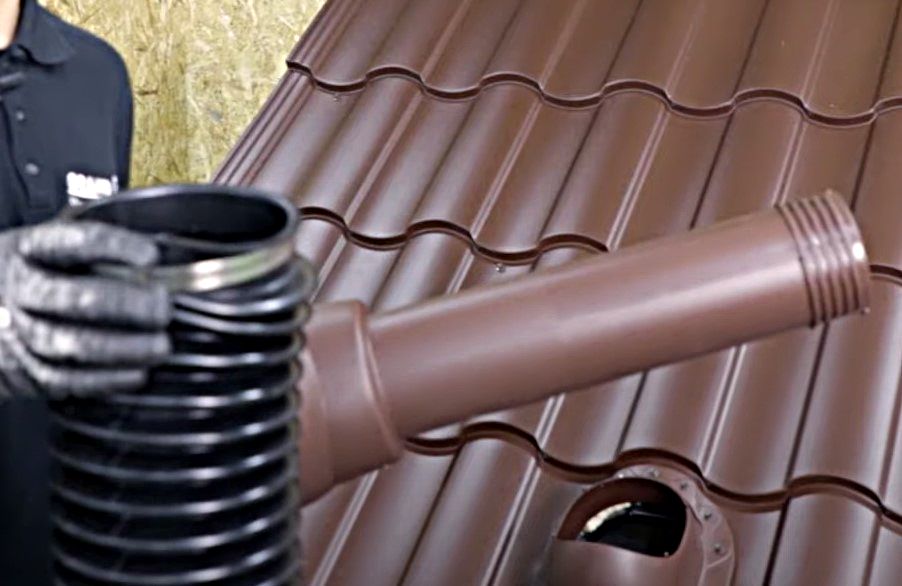

  1. Возьмите трубу вентиляционного выхода, соедините нижнюю часть с гофрированным патрубком. Стык обожмите хомутом.

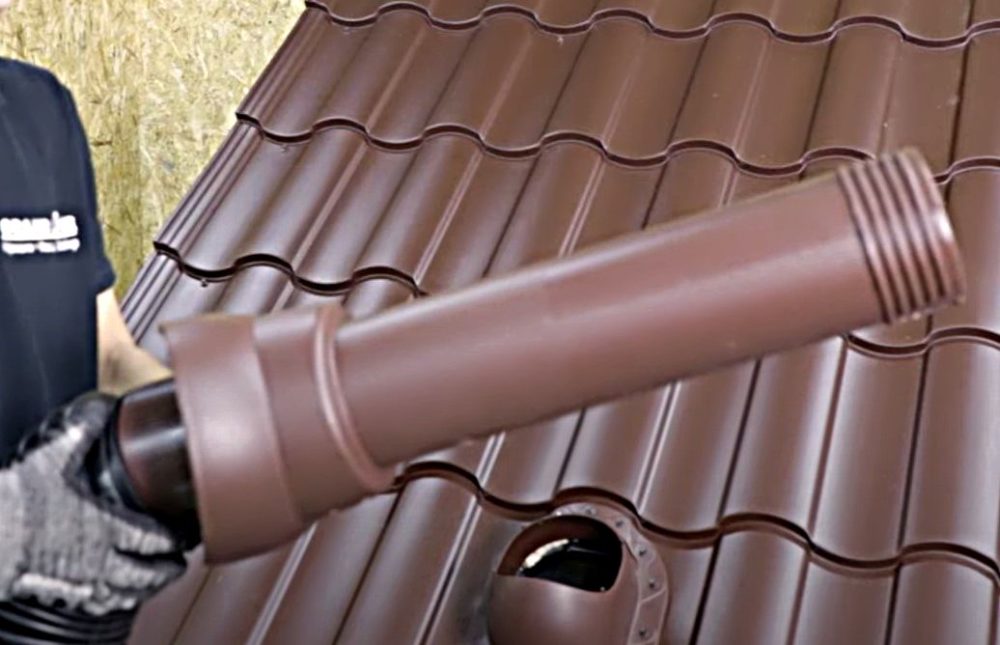

Фото Соединение трубы с гофрированным патрубком
Соединение трубы с гофрированным патрубком

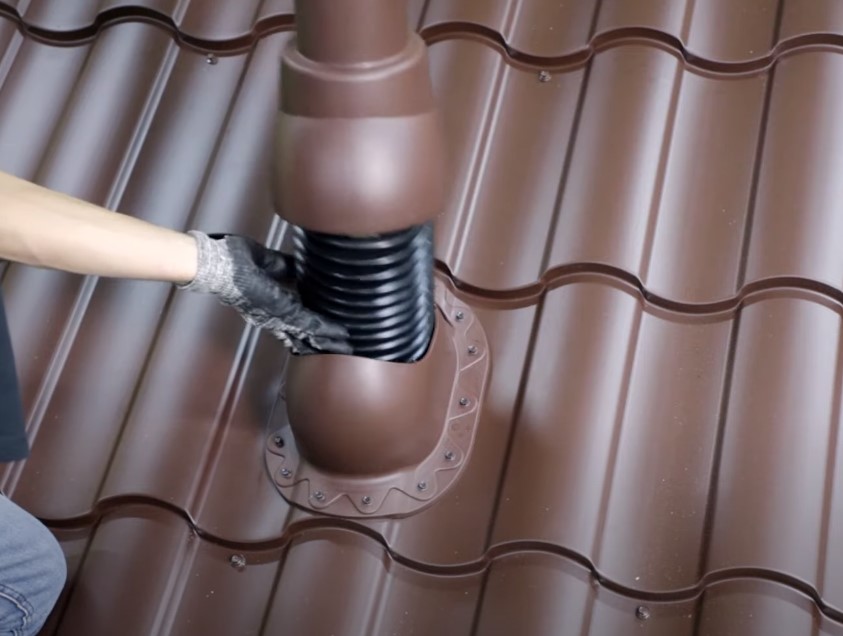

  1. Установите трубу с патрубком в проходку. Выставите вентиляционный выход по уровню.
Установка трубы с патрубком в проходку

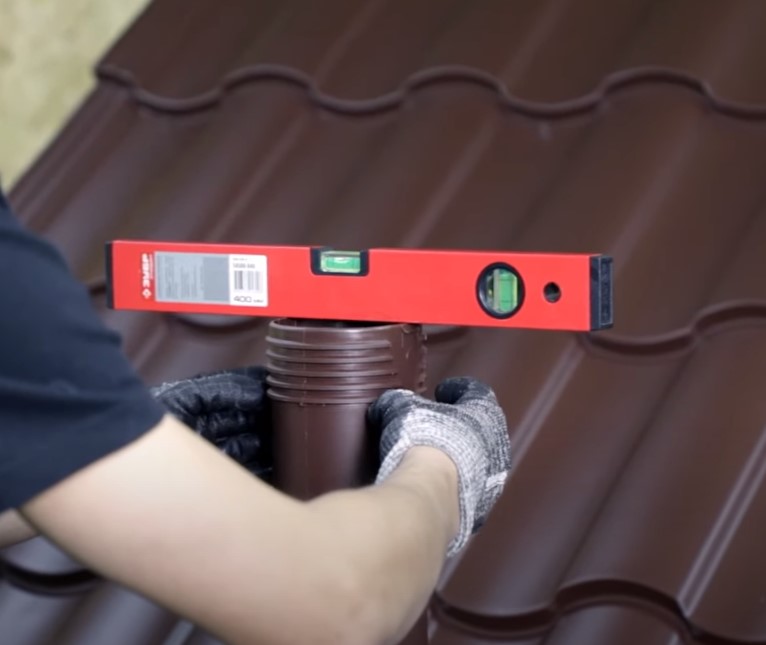

Выравнивание трубы по уровню
  1. Трубу зафиксируйте саморезами к основанию проходного элемента.

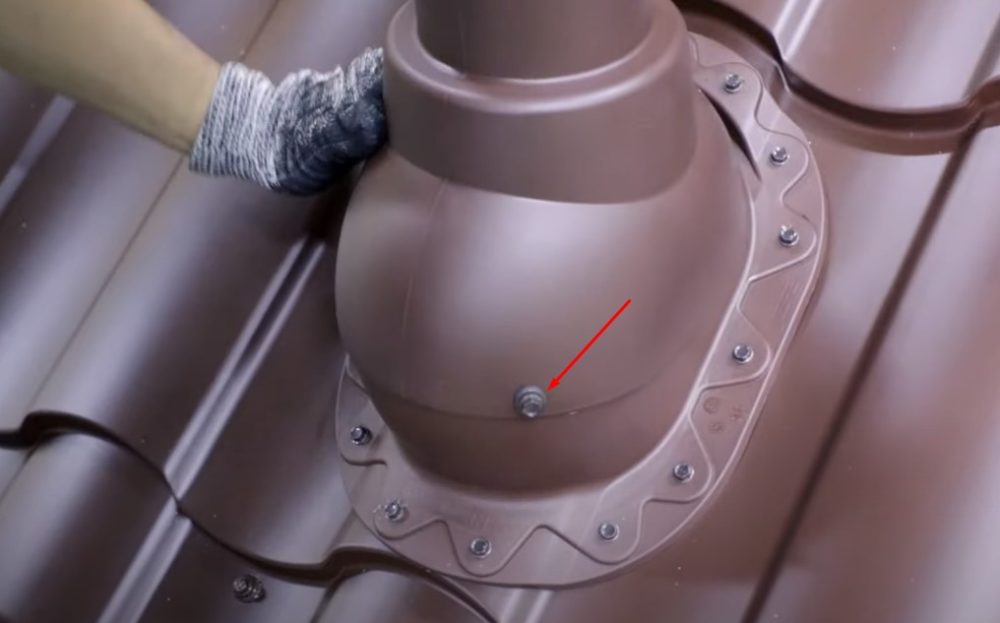

Фото Фиксация саморезами трубы к проходке
Фиксация саморезами трубы к проходке
  1. Со стороны чердака на пароизоляции отметьте место вывода гофрированного патрубка. Прорежьте пленку ножом.

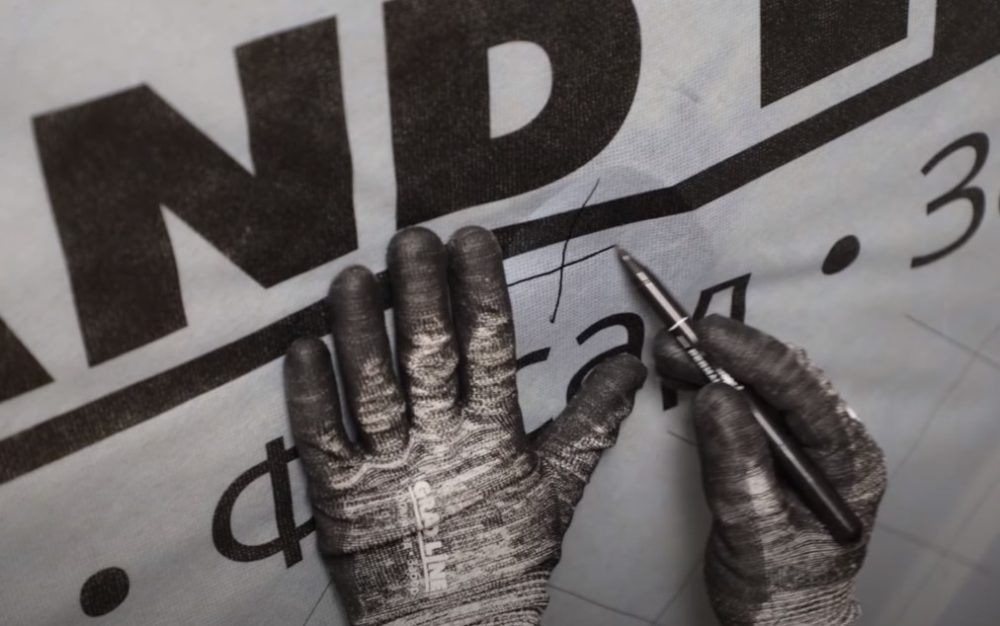

Разметка на пароизоляции места вывода гофрированного патрубка

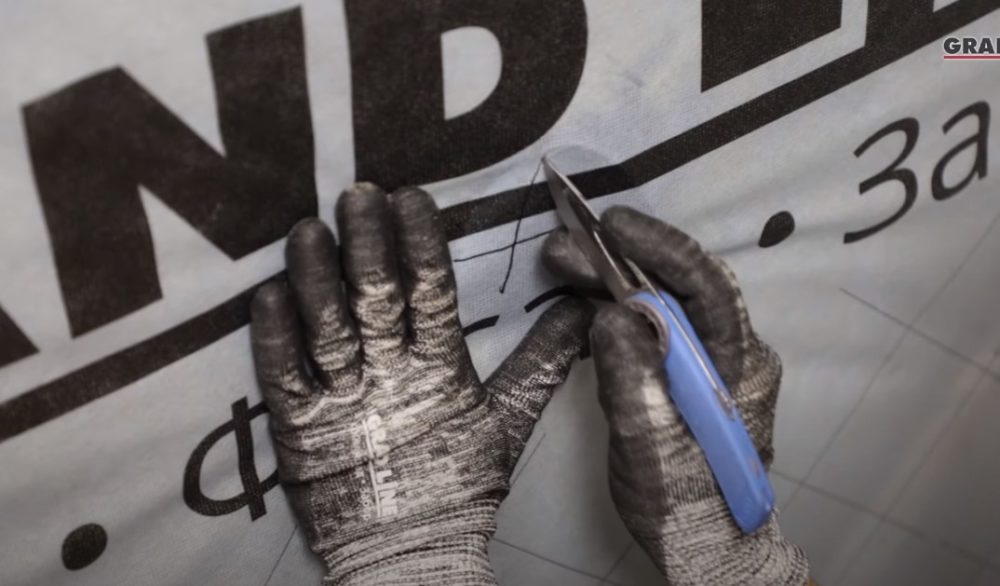

Разрезание пароизоляции ножом
  1. Надрезы кромки пароизоляции по периметру отверстия сделайте лепестками. Выведите край гофрированного патрубка. Прижмите лепестки пароизоляции к стенке гофры, зафиксируйте клейкой лентой.

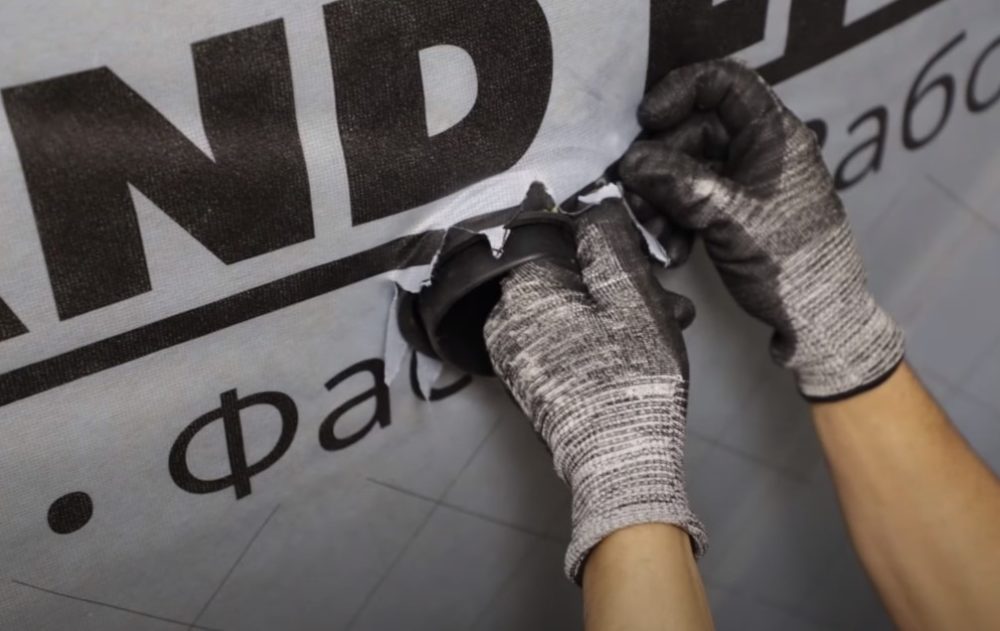

Выведенный через отверстие пароизоляции гофрированный патрубок

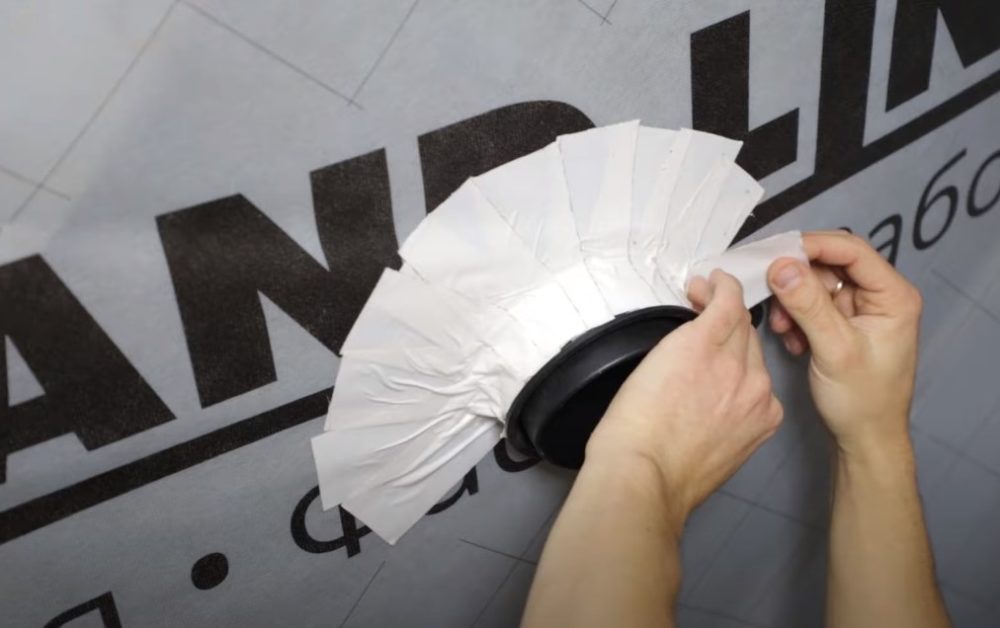

Герметизация универсальной лентой стыка прохода гофры через пароизоляцию
  1. На край гофры наденьте хомут. Вывод готов со стороны чердака к подключению вентиляционного стояка. После подсоединения воздуховода к гофре зажмите хомут.

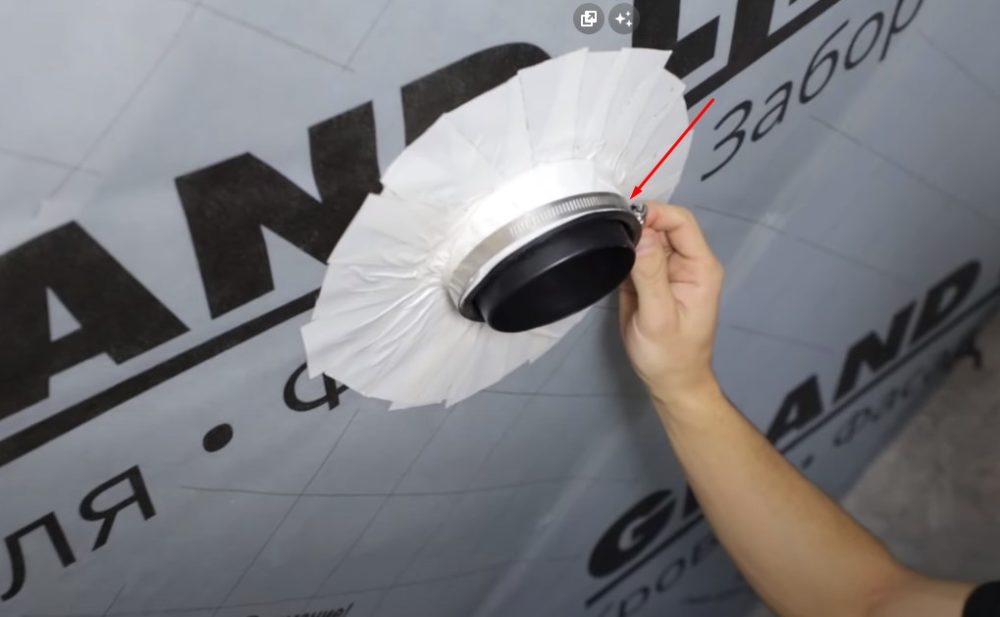

Фото Хомут на гофре проходного элемента
Хомут на гофре проходного элемента
  1. Со стороны улицы на трубу установите дефлектор.

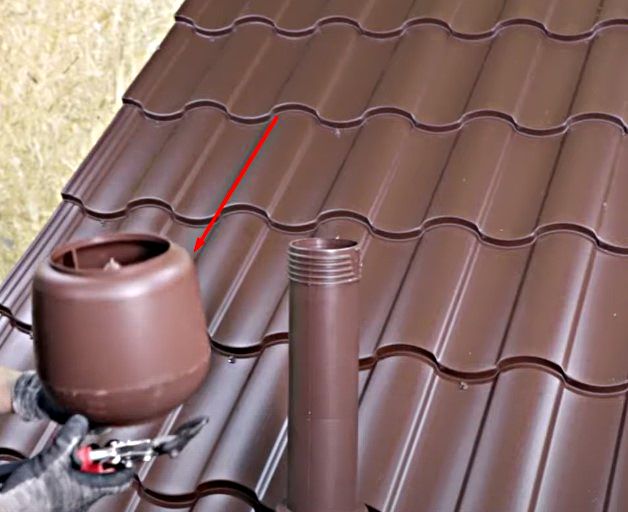

Фото Установка дефлектора на трубу
Установка дефлектора на трубу

Кровельный вентиль устанавливайте по аналогичному принципу, но без разрезания гидроизоляции. Аэратор будет выводить воздух из подкровельного пространства ската крыши. Пример пошаговых действий монтажа КТВ отображен на фото.

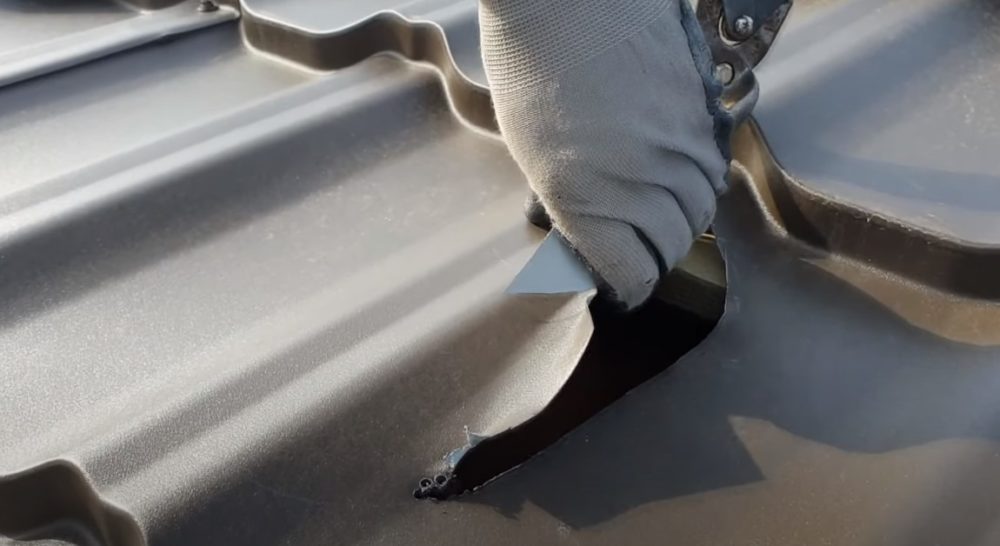

Вырезка отверстия под проходку в металлочерепице

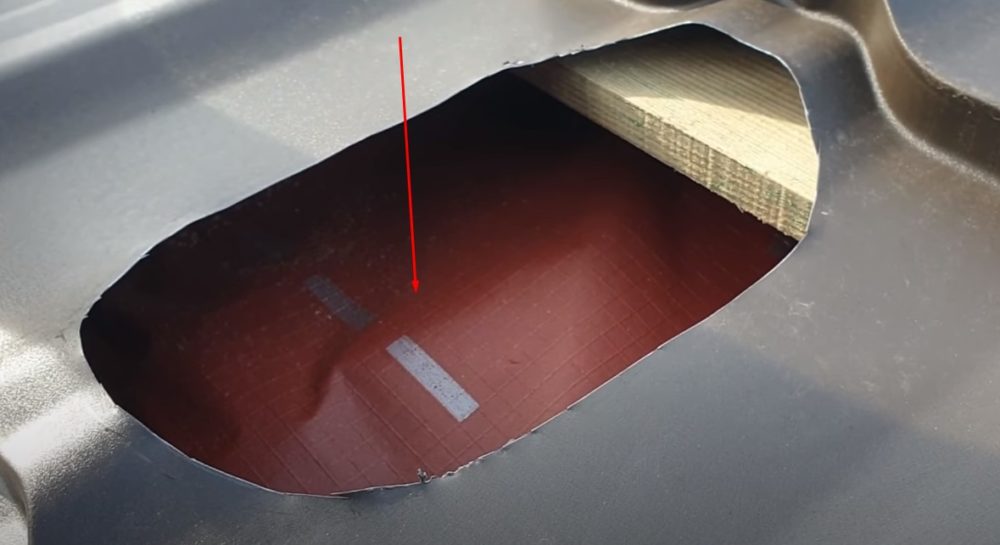

Мембрана остается непрорезанная в отверстии под проходку

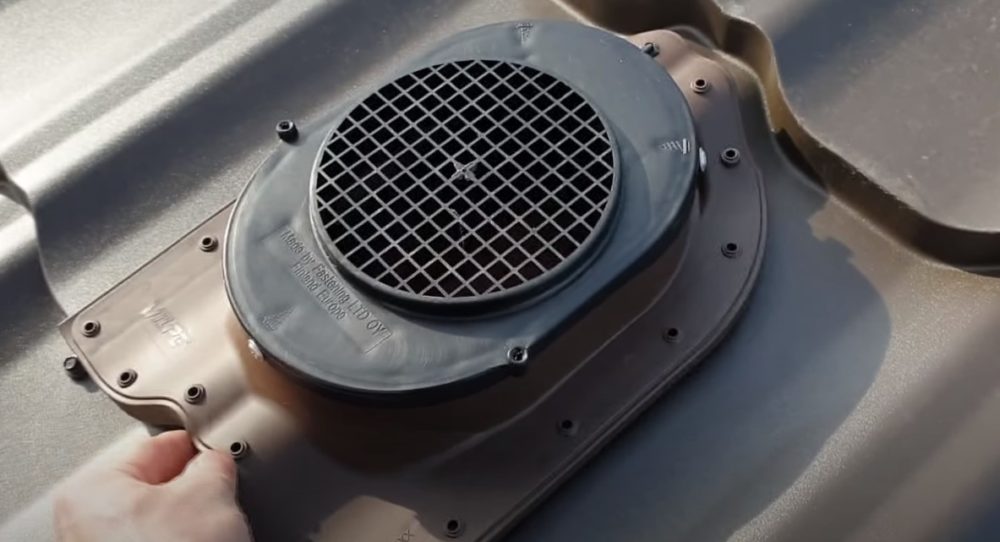

Установка проходки аэратора на металлочерепицу

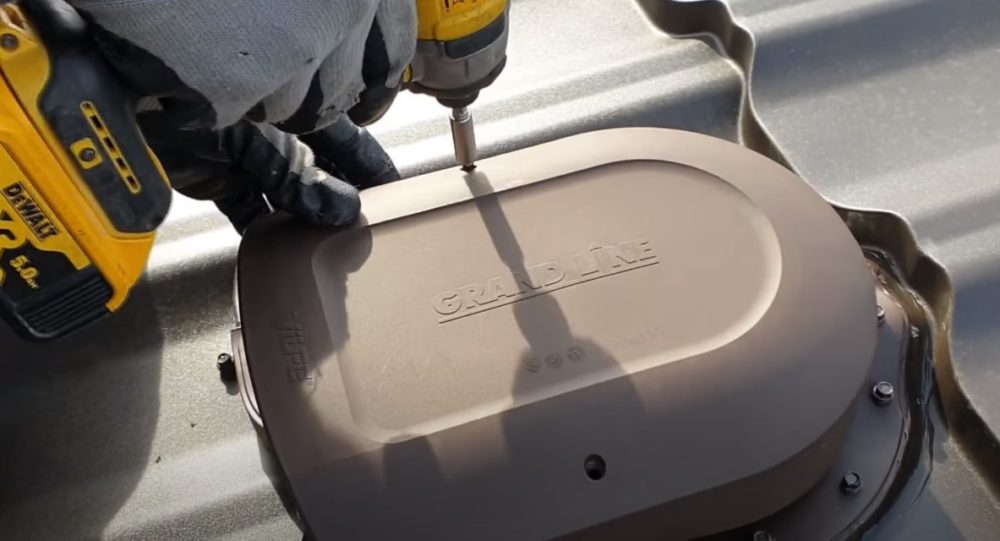

Установка колпака аэратора на основание проходки
Монтаж проходки на металлочерепицу | Вентиляционный выход | Проходные элементы Vilpe

Рекомендации по уходу за вентиляцией

  1. Для нормальной работы вентиляции продухи закрывайте решетками от проникновения птиц и крупного мусора.
  2. Минимум раз в год очищайте от загрязнений.
  3. Ставьте проходки с утепленной трубой для предотвращения образования конденсата и наледи.
  4. На кровлю длиной больше 10 м карнизного и конькового вентиляционного зазора недостаточно.
  5. Дополнительно ставьте для разгрузки точечные аэраторы.

Ответы на актуальные вопросы

Что будет без вентиляционного зазора в кровле из металлочерепицы?

Металлочерепица сильно конденсирует. Неотведенная вентиляцией скопившаяся влага разрушит теплоизоляционный пирог, элементы стропил.

Где на кровле располагать элементы вентиляции?

Зазоры делайте по длине карнизов и конька. Скатные аэраторы ставьте с отступом 15-60 см от конькового прогона. Для вентилирования чердака на фронтонах двухскатной крыши обустройте слуховые окна.

Что означает холодная кровля из металлочерепицы?

У холодной кровли отсутствует теплоизоляционный пирог. Черепица уложена на обрешетку с подкладкой гидроизоляционной мембраны.

Зачем на холодной крыше из металлочерепицы укладывать мембрану?

Мембрана является частью конструктивного узла, образующего вентилируемый зазор подкровельного пространства. Пленка не дает конденсату проникать на стропила и в чердачное пространство.

Видео материалы

Установка КТВ на крыше, + история строительства.
В статье использованы источники:
  • Посохин В. И. «Аэродинамика вентиляции» М. 2008 год
  • В.М.Свистунов, Н.К.Пушняков "Отопление, вентиляция и кондиционирование воздуха" 2007 год.
  • Покровский Б.С. «Основы слесарных и сборочных работ» 2015 год
  • Метельков В.И. «Подготовка инструмента к работе» Кострома
Поделиться

Статью проверил эксперт - действующий мастер по ремонту тепло-сетевого оборудования ТЭЦ. С любой техникой на "Ты". Смотрите подробную информацию о специалисте.

Оцените автора
( 2 оценки, среднее 5 из 5 )
Сделай сам!
Добавить комментарий
