Нужно изолировать, но не знаете, чем лучше утеплять вентиляционную трубу – используйте минвату, вспененный полиэтилен, напыляемый пенополиуретан или фасонную скорлупу.
Рулонные материалы крепите скотчем, хомутами. Напыляемый ППУ наносит пистолетом из баллона или нанимайте мастеров с промышленным оборудованием. Фасонную скорлупу приклеивайте пеной.
Подробнее, зачем и чем утеплять вентиляцию, рассмотрим в статье. Поговорим о требованиях, предъявляемых к теплоизоляции. Разберемся с нюансами монтажа рулонного, фасонного и напыляемого утеплителя.
- Зачем утеплять вентиляционные трубы
- Требования к теплоизоляции
- Рейтинг популярных утеплителей для вентиляционных труб
- Минвата
- Пенопласт
- Вспененный полиэтилен
- Напыляемый пенополиуретан
- Технология монтажа теплоизоляции
- Утепление труб напылением пены ППУ из баллона
- Утепление труб рулонными материалами на примере минваты
- Утепление труб фасонной скорлупой
- Ответы на часто задаваемые вопросы
- Видео о утеплителях
Зачем утеплять вентиляционные трубы

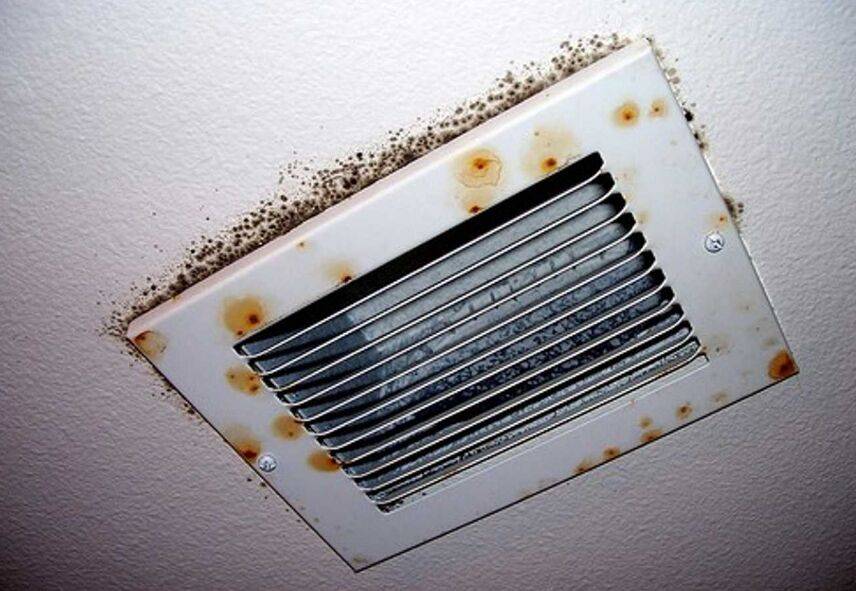

В естественной и механической вентиляции циркулируют воздушные потоки разных температур. Из помещения удаляется отработанный теплый воздух. Проходя по участку воздуховода на необогреваемом чердаке, поток контактирует с холодной средой. Из-за разности температур образуется конденсат. Вода по каналам стекает в дом через вентиляционные решетки, оставляя на стенах потеки.
Часть конденсата замерзает на участке неутепленного канала. Образовавшаяся ледяная пробка создает преграду воздушным потокам. Вытяжка перестает функционировать. Расширяющиеся наросты льда разрывают стыки воздуховодов и стенки труб.

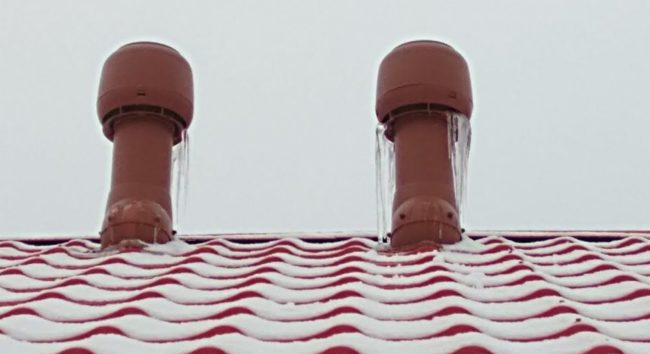

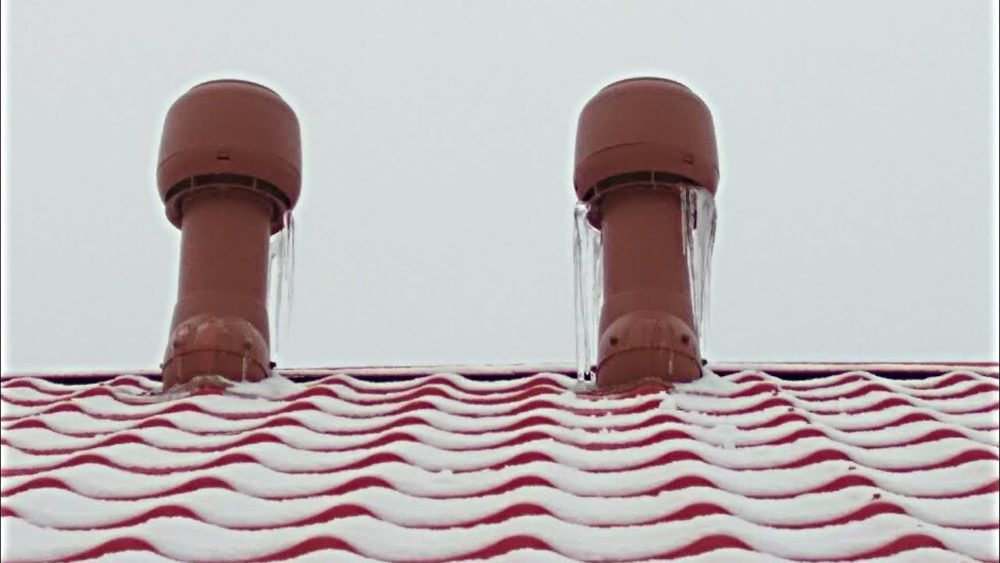

Аналогичная ситуация происходит с выходом неутепленной вытяжки на крыше. Труба с оголовком зимой обрастает наростами льда. Кроме стояка воздуховода, наледь способна разрушить участок кровельного покрытия.
На протяжении холодного участка утепление канала необходимо:
- для предотвращения образования конденсата и наледи;
- для предотвращения образования ледяной пробки, преграждающей путь прохождения воздушным потокам.
Владельцы частных домов задаются вопросом, нужно ли утеплять вентиляцию на необогреваемом чердаке, когда температура окружающей среды не понижается ниже нуля. Незначительная разность температур иногда не приводит к образованию конденсата, но ухудшается тяга.
Проблема актуальна для вентиляционной сети естественного воздухообмена. Теплые потоки по закону физики стремятся вверх. Прогретый воздух попадает в холодную среду, снижается скорость перемещения или создается возврат по каналу. Когда утепленные трубы, тяга в вытяжке сильнее.
Требования к теплоизоляции
Воздуховоды нельзя утеплять первым попавшимся материалом. Неправильно подобранная изоляция ухудшит работу вентиляции, ускорит разрушение каналов.
К примеру, вспененный полиэтилен при контакте с высокими температурами плавится. Минвата во влажной среде напитывается водой, утрачивая теплоизоляционные свойства.
Подбирается теплоизоляция для воздуховодов с учетом эксплуатационных требований:
- Коэффициент теплопроводности. Показатель выражается в Вт/м•оС, определяет количество пропускаемого тепла. От коэффициента теплопроводности зависит скорость остывания воздуха внутри изолированного вентиляционного канала. Величина показателя формируется свойствами материала, плотностью, толщиной, пористостью. Изоляцию по теплопроводности подбирают с учетом эксплуатационных условий. На сухом просторном чердаке каналы удобно утеплить несколькими слоями минваты. Когда воздуховоды проложены в узких шахтах или под потолочной обшивкой с ограниченным пространством, толщину изоляции нужно снизить не в ущерб уменьшению теплопроводности. Трубопровод утепляют вспененным рулонным материалом с фольгированным покрытием или крепят фасонную скорлупу повышенной плотности.
- Коэффициент паропроницания. На теплоизоляцию пары влаги воздействует с двух сторон – конденсат от стенок воздуховодов и влажный воздух окружающей среды. С увеличением коэффициента паропроницания снижаются теплоизоляционные свойства материала, ржавеет металлический воздуховод. На сырых чердаках трубы целесообразно утеплять пенопластом, вспененным полиэтиленом. Высокий показатель у напыляемой пенополиуретановой изоляции. Раствор перед нанесением нужно подготовить в специальном оборудовании. Пена плотно прилипает к поверхности трубопровода, создавая плотную паронепроницаемую оболочку.
- Коэффициент шумопоглощения. Показатель важен для жилых и общественных помещений, где пребывают люди. Работающая вентиляционная сеть создает гул, неприятные для слуха акустические эффекты. Чем выше утеплитель для вентиляции обладает коэффициентом шумопоглощения, тем меньше звуковых волн проникнет в помещение.
- Стойкость к биологическому воздействию. Показатель оказывает влияние на срок эксплуатации изоляции и объекта утепления. Рыхлые материалы во влажной среде благоприятны образующим колонии плесневелым грибкам. Микроорганизмы разрушают утеплитель и стенки металлических оцинкованных воздуховодов. Изолировать вентиляционные каналы в сырых подвалах и чердаках, под полом целесообразно стойкими к биологическому воздействию материалами. Подойдет пенополиуретан, пенопласт, каучук, вспененный полиэтилен.
- Рабочий температурный диапазон. Вентиляционные сети не работают с экстремально высокими температурами. Для утепления подойдут все виды теплоизоляции, стойко переносящие средний температурный диапазон от –35 до +60оС. Исключению подлежат дымоходы. Стенки металлических труб прогреваются отводящимися продуктами сгорания, что приводит к плавлению или возгоранию пенопласта и других горючих материалов.
Уделять внимание санитарно-гигиеническим свойствам важно для утеплителя, используемого при обмотке вентиляционных труб внутри помещения. Изоляция не должна выделять токсины. Лидерством обладает войлок и другие материалы, содержащие природные компоненты.
Рейтинг популярных утеплителей для вентиляционных труб
Производят утеплитель для вентиляционных труб рулонный и в виде фасонных элементов. Скорлупу подбирают под диаметр трубопровода. Рулонным материалом обматывают воздуховоды вдоль, по спирали или по кругу.
Напыляемые составы наносят с использованием специального оборудования. Рассматривать рейтинг теплоизоляции по бренду нет смысла, так как производством занимается огромное количество отечественных и зарубежных фирм.
Материалы соответствуют общепринятым стандартам и санитарным нормам. Рейтинг целесообразно рассмотреть по виду теплоизоляционных материалов.
Минвата
Под общим названием подразумеваются утеплители, отличающийся составом. Основой использовано волокно природного происхождения. Для скрепления применяют добавки не всегда экологически чистые.

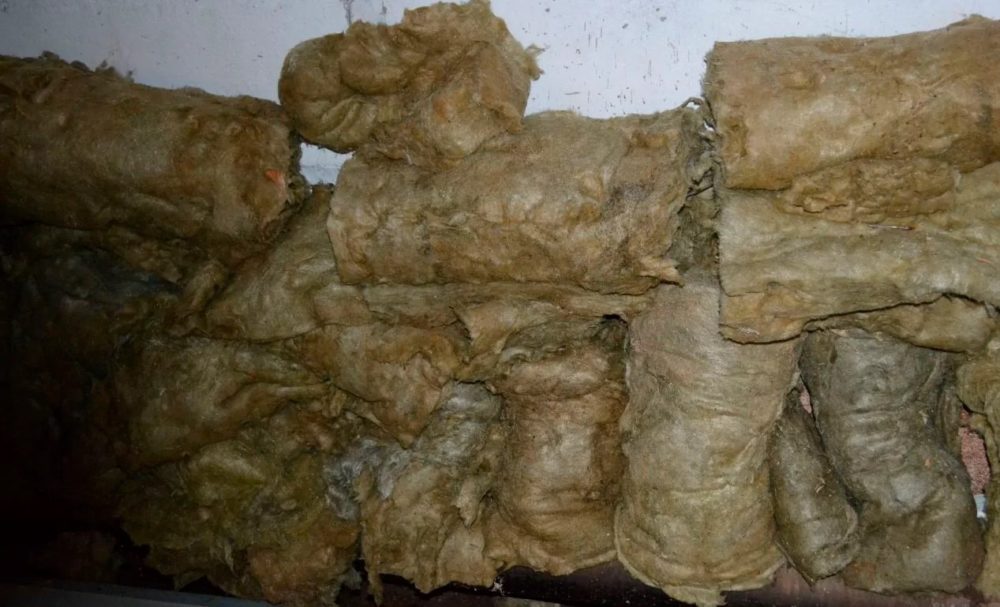

Опасной считается стекловата, как устаревший и постепенно уходящий из строительного рынка утеплитель.
Основой использованы волокна стекла, вызывающие раздражение кожного покрова и дыхательных путей человека. Скрепляющим составом использована фенолформальдегидная смола, содержащая токсины.
Стекловату для утепления вентиляционных каналов сейчас не используют. Изредка изоляция встречается на чердаках и в подвалах старых многоквартирных домов, производственных цехах.
На смену устаревшей стекловате пришла каменная – базальтовая вата. Материал состоит из волокон базальта, выпускается плитами, рулонами, скорлупой. Плитная продукция применяется для теплоизоляции прямоугольных вентиляционных коробов.

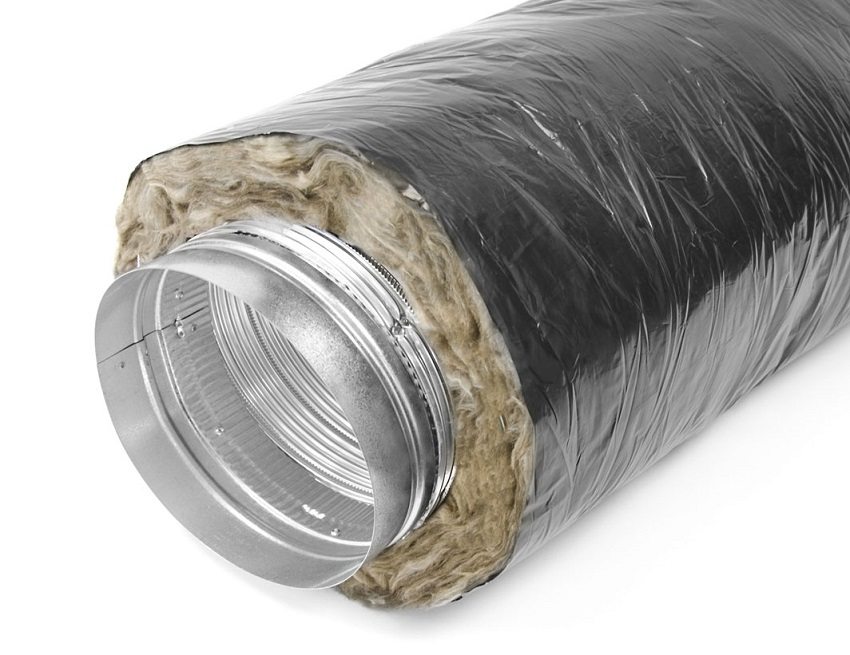

Фасонной скорлупой и рулонами выполняют утепление вентиляционных труб круглой формы на сухом чердаке и в комнате под обшивкой подвесного потолка. Лучшими эксплуатационными качествами обладает каменная вата с фольгированным слоем.
Первое место рейтинга утеплитель занял из-за своих преимуществ! Но не обойтись и без минусов, разберем их.
Плюсы и минусы:
- Бюджетная стоимость.
- Простота монтажа.
- Стойкость к огню, высоким и низким температурам.
- Высокий коэффициент теплопроводности – до 0,038 Вт/м•°С.
- Стойкость к деформации, механическому воздействию.
- Склонность к слеживанию.

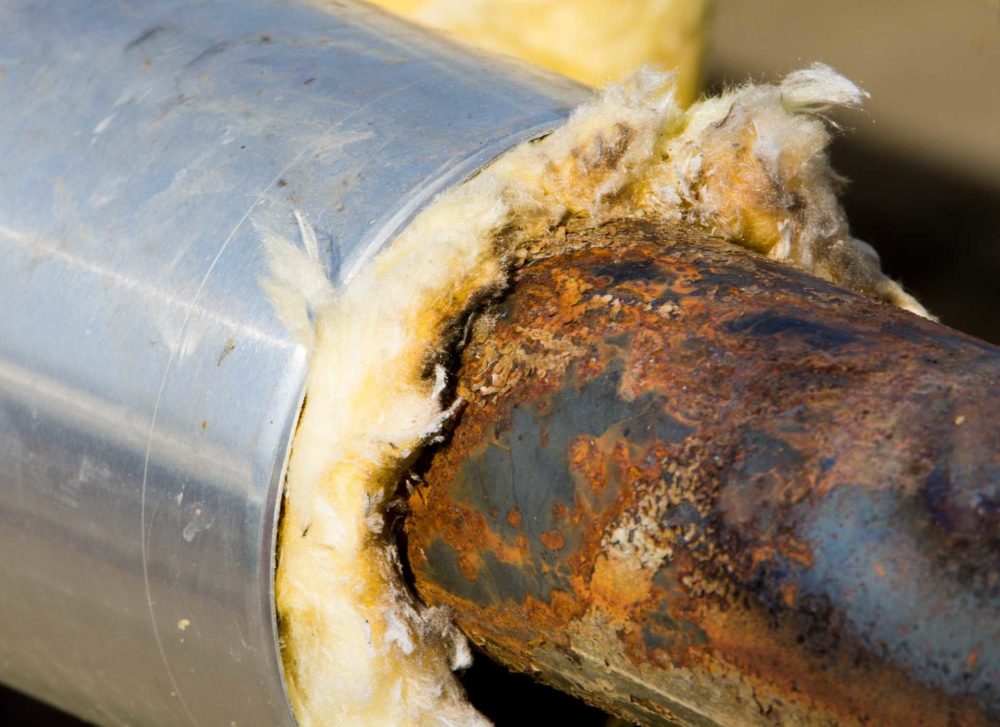

- Во влажной среде каменная вата напитывается водой, утрачивает теплоизоляционные свойства.
- В дешевой базальтовой вате могут содержаться скрепляющие фенолформальдегидные смолы.
Каменная вата менее колючая по сравнению со стекловатой, но удовольствия в монтаже мало. Разлетающиеся волокна раздражают тело и дыхательные пути.
Пенопласт
Жесткий, но влагостойкий утеплитель по популярности занимает второе место рейтинга. Плитами утепляют прямоугольные вентиляционные короба. Для изоляции трубопроводов применяют фасонную скорлупу, состоящую из двух ответных половинок.
Аналогом пенопласта выступает экструдированный полистирол. Материал обладает улучшенными эксплуатационными характеристиками.
У пенопласта и экструдированного полистирола общие преимущества.
Преимущества и недостатки:
- Бюджетная цена.
- Простота монтажа из-за малого веса.
- Стойкость к влаге, грибкам.
- Высокие теплоизоляционные свойства и сроки эксплуатации.
- Стойкость к слеживанию.
- Низкий класс горючести.
- Воспламенение при контакте с открытым огнем.
- Выделение токсичного дыма при плавлении и горении.

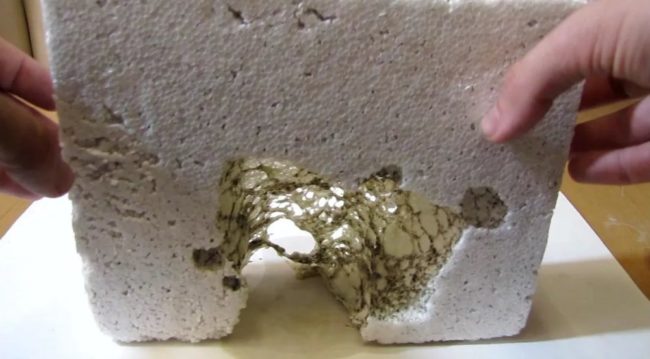

- Плавление от воздействия высоких температур.
- Разрушение грызунами и от механического воздействия.
Легкая утепленная вентиляционная труба пенопластом не требует усиления крепежей. Утеплитель удобен для монтажа на сырых чердаках и во влажных подвалах.
Вспененный полиэтилен
По структуре утеплитель напоминает поролон, но исходным материалом использован полиэтилен. После вспенивания образуются крупные воздушные ячейки, исполняющие роль теплового барьера.
Несшитый газовспененный полиэтилен по европейским стандартам запрещено применять для утепления вентиляции в помещении. Разрешено использовать изоляцию из сшитого полиэтилена.

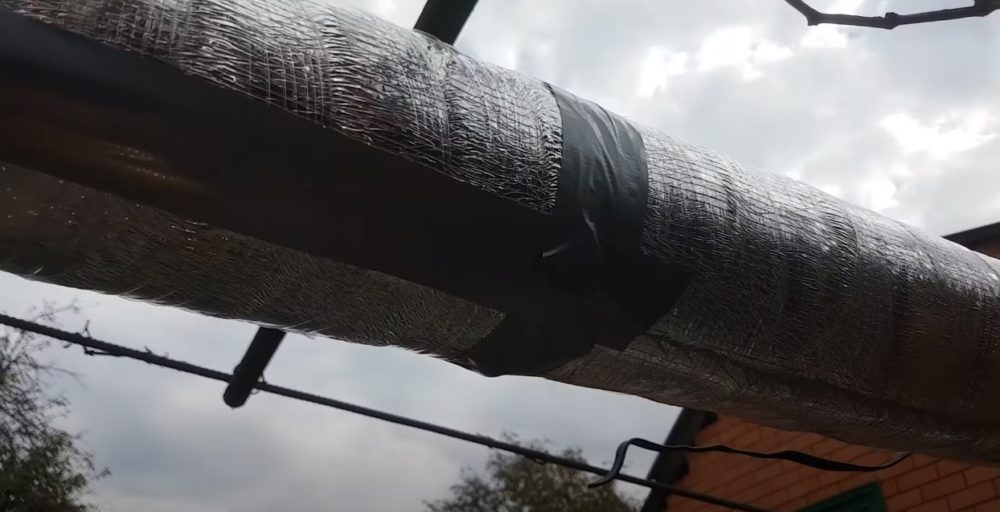

Рулонный материал выпускают без и с фольгированным покрытием. Вспененным полиэтиленом обматывают участки вентиляционных труб по кругу, вдоль или витками внахлест. Коэффициент теплопроводности варьируется от 0,031 до 0,051 Вт/м•°С, что зависит от толщины. Рекомендуемый диапазон рабочих температур от – 60 до +100оС.

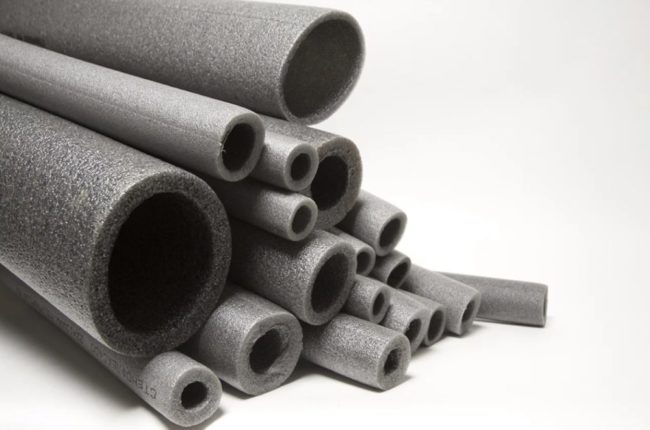

Фасонные элементы напоминают эластичные чулки. Кожух насаживают на трубу соответствующего диаметра, фиксируют скотчем или хомутами. Иногда поверх чулка наматывают рулонный полиэтилен с фольгированным покрытием для повышения теплоизоляционных показателей.
Достоинства и недостатки:
- Утеплитель прослужит 10 лет без ухудшения теплоизоляционных свойств.
- Высокая стойкость к влаге. Показатель водопоглощения не превышает 1%.
- Эластичный легкий материал удобен в монтаже.
- Высокая стойкость к биологическому воздействию.
- Рулонная изоляция и фасонные чулки подходят для повторного применения.
- Полиэтилен горюч, относится к классу 2Г. После нагрева выше +100оС начинается процесс плавления.
- При горении образуется дымообразование из едкого токсичного дыма.
- В природе полиэтилен разлагается 200 лет, нанося вред экологии.
Эластичным вспененным полиэтиленом удобна изоляция воздуховодов вентиляции на участках с изгибами, поворотами, ответвлениями. Работа с материалом не вызывает аллергических реакций. Отсутствуют летающие ворсинки, что безопасно для органов дыхания.

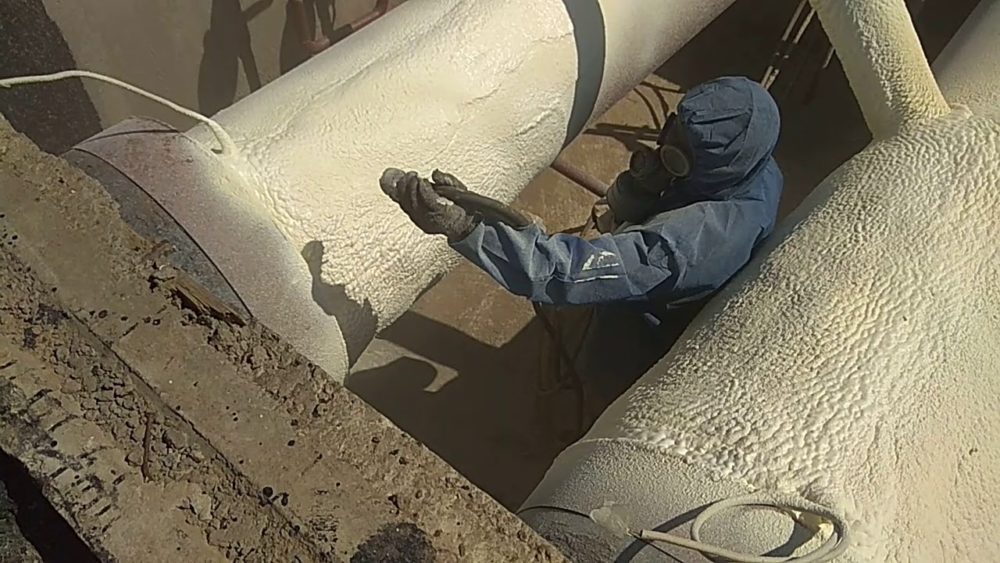

Напыляемый пенополиуретан
По эксплуатационным качествам и долголетию пенополиуретан выигрывает у всех видов теплоизоляции. На 4 место рейтинга утеплитель отправлен из-за высокой стоимости и сложности монтажа. Для напыления рабочего раствора на вентиляционные трубы нужно нанимать мастеров со спецоборудованием. По горючести изоляции присвоен класс Г1.
Плюсы и минусы:
- Теплопроводность составляет 0,019-0,04 Вт/м•°С, что зависит от толщины напыляемого слоя.
- Высокий диапазон рабочих температур – от –160 до +150оС.
- Срок эксплуатации с сохранением первоначальных характеристик достигает 20 лет.
- Пену удобно наносить на сложные участки вентиляционных узлов.
- Пена плотно прилипает к стенкам труб без швов, образующих мостики холода. Изоляция стойкая к воздействию воды, не пропускает влагу к поверхности воздуховодов.
- Невозможность самостоятельного монтажа без наличия опыта и оборудования.
- Высокая стоимость.

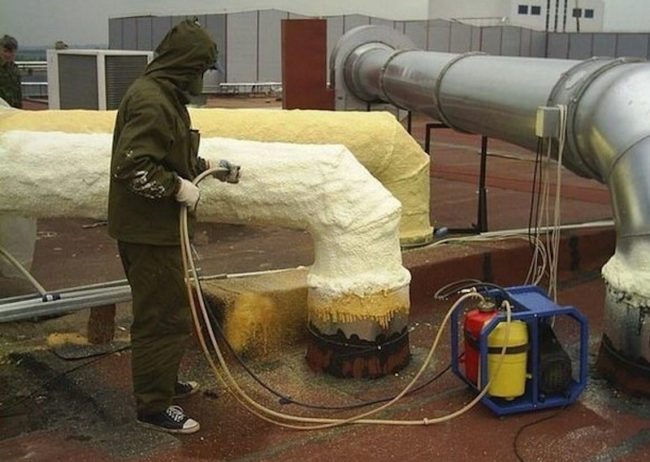

Во время распыления пена попадает на соседние предметы и конструктивные элементы здания. Потребуется обустраивать укрытие нежелательных к загрязнению участков. Для работы понадобится спецодежда и средства защиты рук, головы.

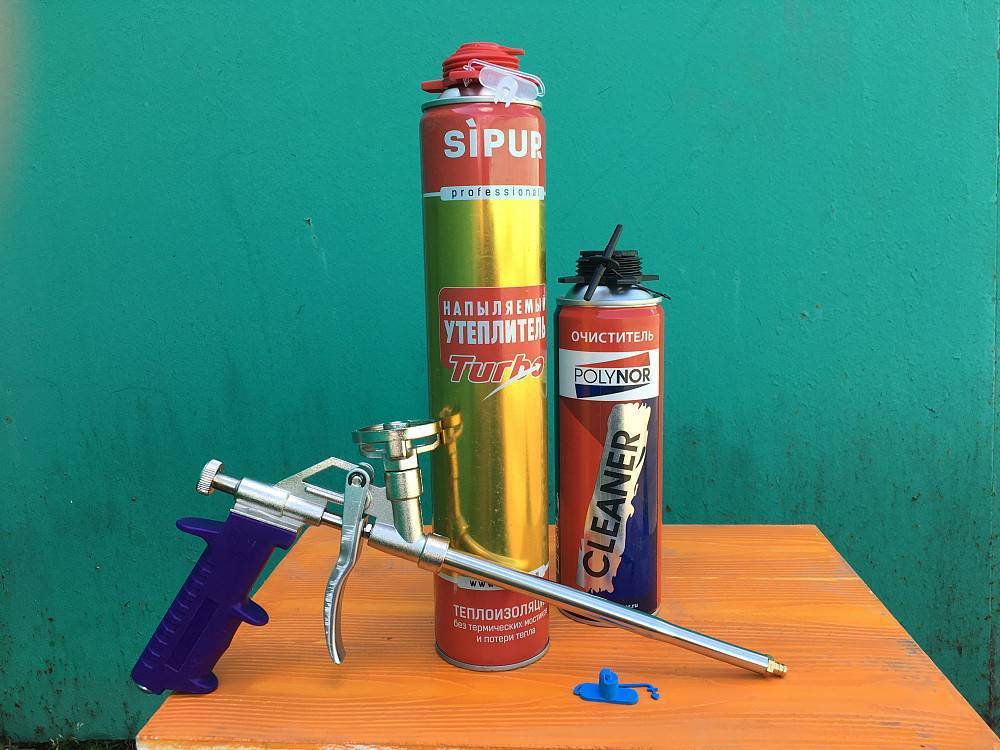

Небольшие участки труб утепляют напылением без применения спецоборудования. Пену покупают в баллонах, подают через пистолет. Способ удобный, но дорогостоящий. Из-за малого объема выхода пены нужно покупать много баллонов. Дополнительно понадобится очиститель для пистолета.
Технология монтажа теплоизоляции
Утеплению подлежат трубы приточной и вытяжной вентиляции. Изоляцию наносят на участках вентиляционных воздуховодов, проходящих через холодные места. К таковым относится улица, чердак, подвал, неотапливаемые комнаты.

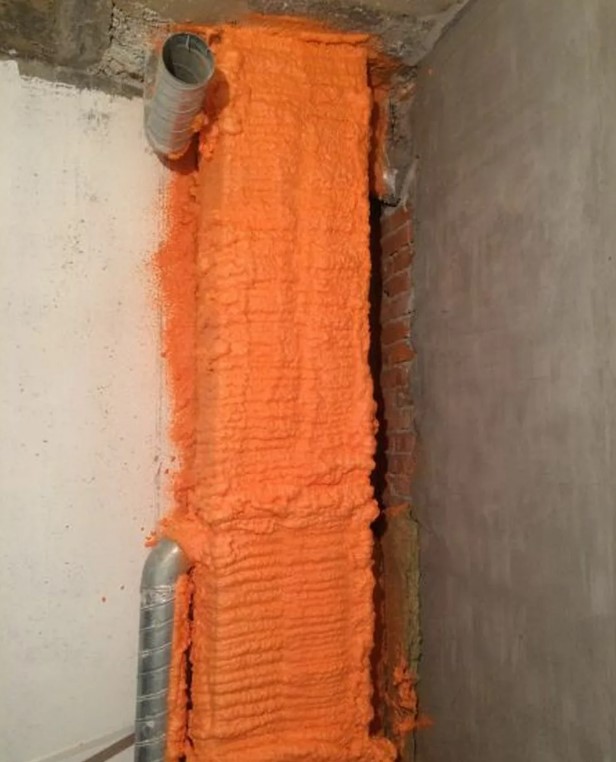

Утепление труб напылением пены ППУ из баллона

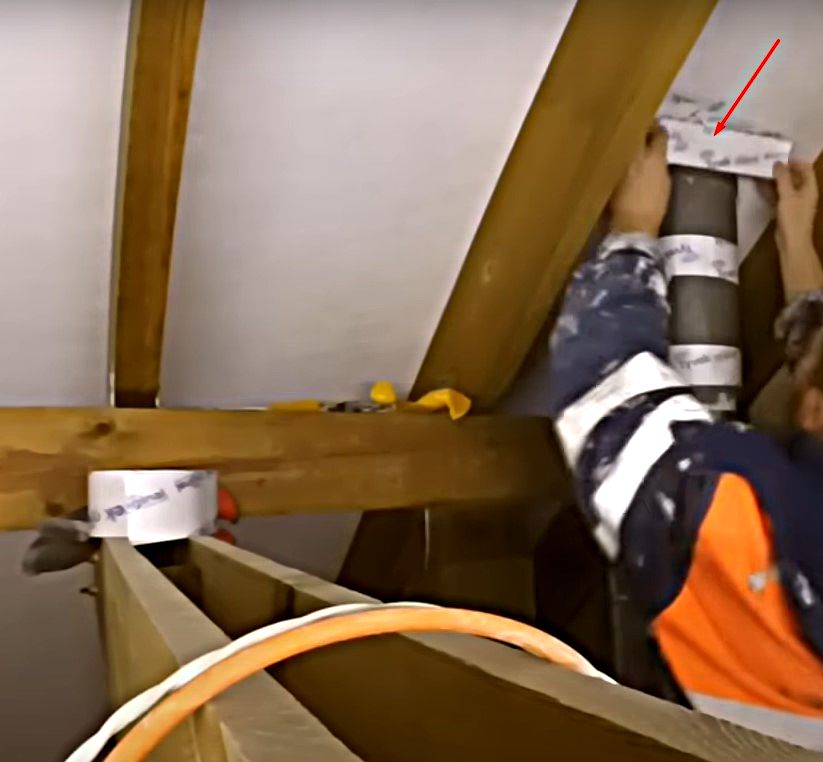

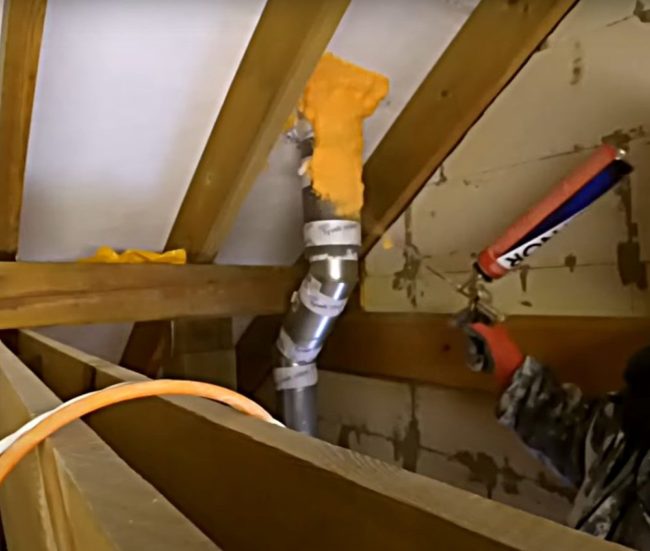

- У выведенной через чердак на улицу вытяжки заклейте металлическим скотчем стыки труб. Тщательно заизолируйте место вывода воздуховода через кровельный пирог. Отогните края прорезанной пароизоляции, примотайте скотчем по кругу к трубе.
- Пена плотно прилипает к поверхности трубы. Чтобы проходной узел сделать ремонтопригодным, участок стояка длиной 50-80 см от места соединения с кровельной пароизоляцией сначала утеплите фасонным чулком из вспененного полиэтилена. Рукав разрежьте ножницами вдоль, наденьте на трубу, закрепите скотчем. Когда к проходному узлу понадобится доступ для ремонта, запененный участок поверх чулка легко снимется с трубы вместе с фасонным элементом.
- Накрутите баллон с пеной на пистолет. Тщательно взболтайте содержимое емкости. Наносите пену слоем примерно одинаковой толщины сверху вниз по кругу трубы.
После запенивания стояка выдержите рекомендуемое производителем время на расширение и застывание пены.

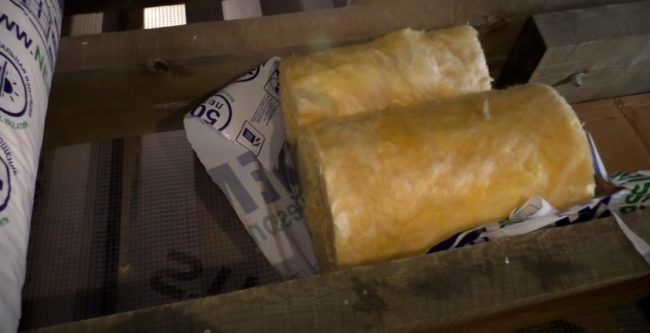

Утепление труб рулонными материалами на примере минваты
- Подготовьте рулоны минваты и дополнительного материала для создания поверхностной оболочки. Если изоляция вентиляционных каналов предусмотрена на сухом чердаке, основной утеплитель можете обмотать пароизоляционной пленкой. Рулоны минваты для удобства монтажа нарезайте меньшей ширины. Длины куска должно хватать на обхват трубы по окружности.

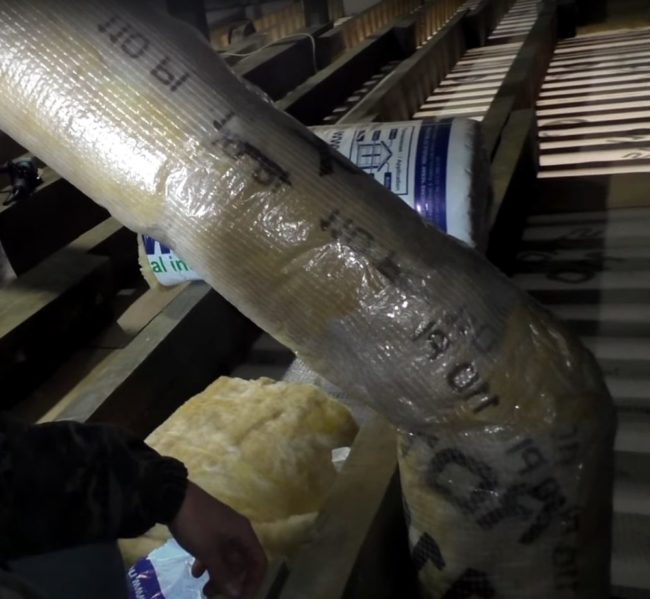

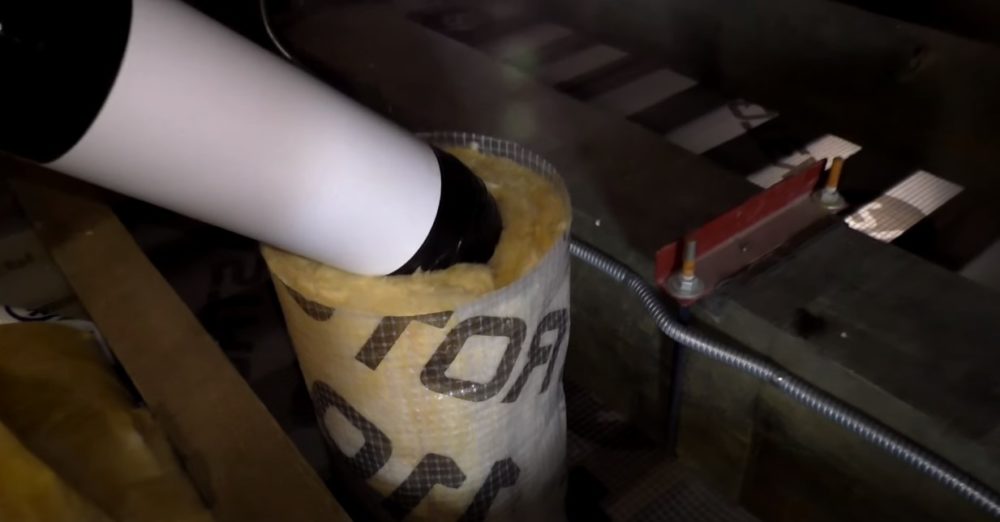

- Фрагмент за фрагментом обматывайте трубу кусками минваты. Сверху теплоизоляцию стягивайте пароизоляционной пленкой, фиксируйте скотчем.
- Получившиеся в форме бочонков фрагменты утеплителя в пленке на ровном участке трубопровода плотно сдвигайте друг к другу. Стыки склеивайте скотчем. В местах поворотов между фрагментами теплоизоляции образуется зазор. Расстояние между торцами бочонков заполните куском минваты, обмотайте сверху пленкой и скотчем.
На чердаке обмотка из минваты и пароизоляционной пленки не подвергается разрушению агрессивными факторами природной среды. С улицы нужно закрепить дополнительные защитные слои.
Зимой уличная температура ниже, чем на холодном чердаке. Для дополнительного утепления поверх минваты сделайте обмотку из вспененного рулонного полиэтилена с фольгированным покрытием. Стыки проклейте скотчем.
Скотч и вспененный полиэтилен разрушается ультрафиолетовыми лучами. Мягкую теплоизоляцию проклевывают птицы. Пробоины образуются от града, других механических воздействий. Для надежной защиты утепленные воздуховоды минватой и рулонным вспененным полиэтиленом обмотайте алюминиевыми листами. Кожух закрепите стягивающими хомутами.
Утепление труб фасонной скорлупой

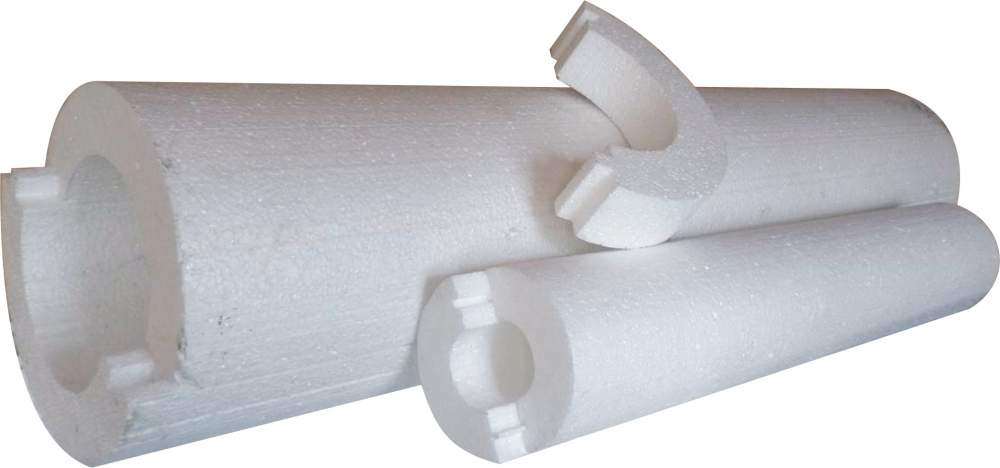

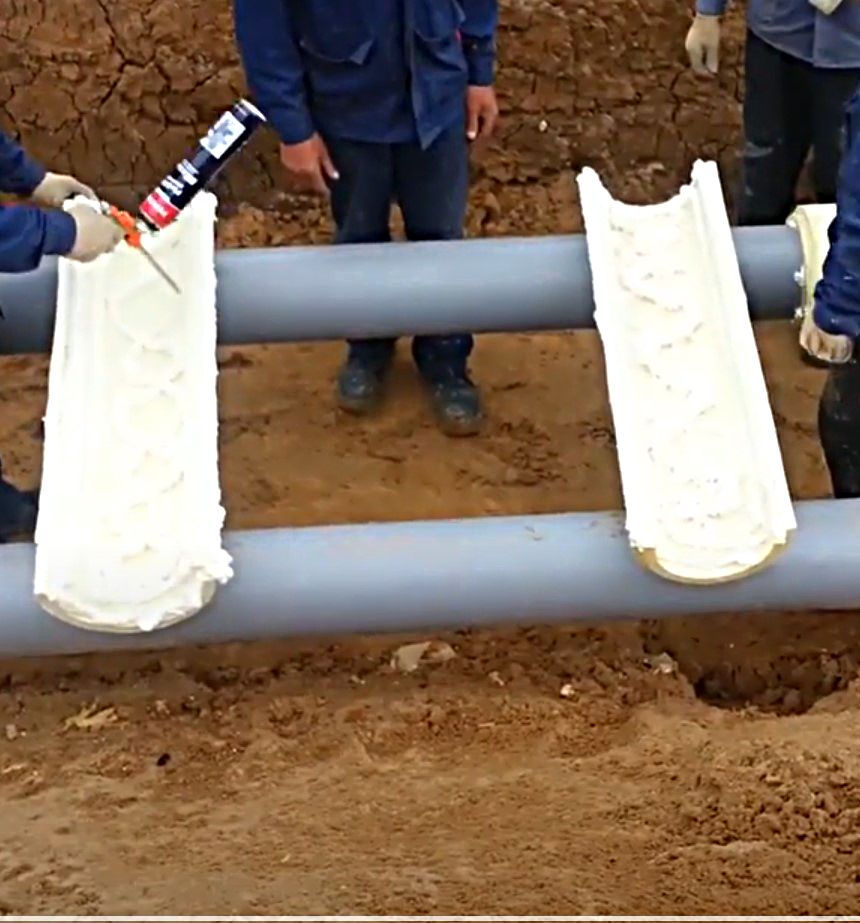

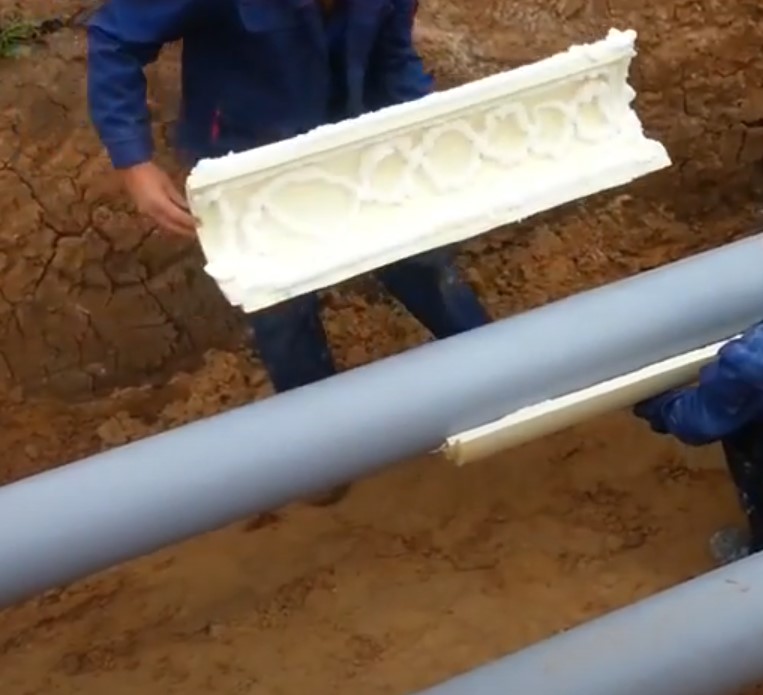

- Фасонную скорлупу из пенопласта, каменной ваты или другого вида утеплителя используйте по диаметру трубы. Фасонный элемент состоит из 2 половинок, соединяющихся замком. Для монтажа разъедините детали скорлупы. Внутреннюю часть и замки обработайте клей-пеной.

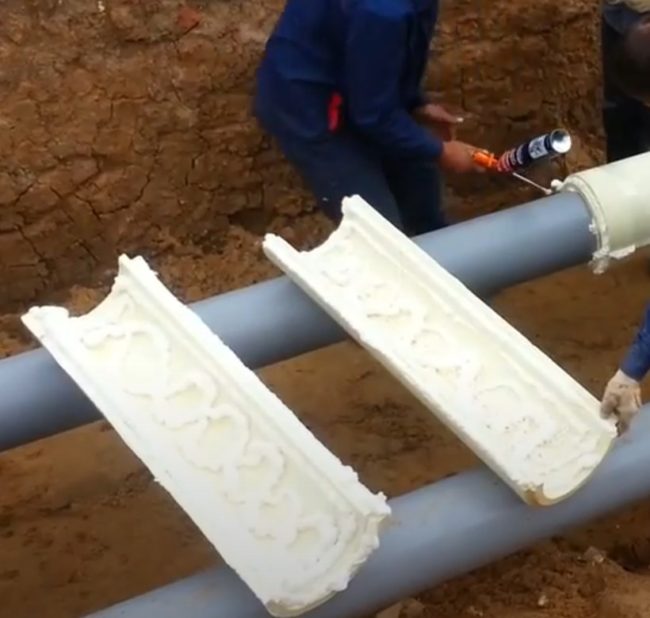

- Две половинки скорлупы приклейте на трубу, чтобы замки плотно соединились.
- Монтаж последующих фасонных элементов продолжайте в аналогичной последовательности. Дополнительно пеной обрабатывайте торцы приклеенного бочонка для плотного соединения стыка с новым соседним фрагментом скорлупы.
После приклеивания скорлупы по всей протяженности трубопровода сверху крепят фольгированный материал, подобранный под условия эксплуатации инженерной сети.

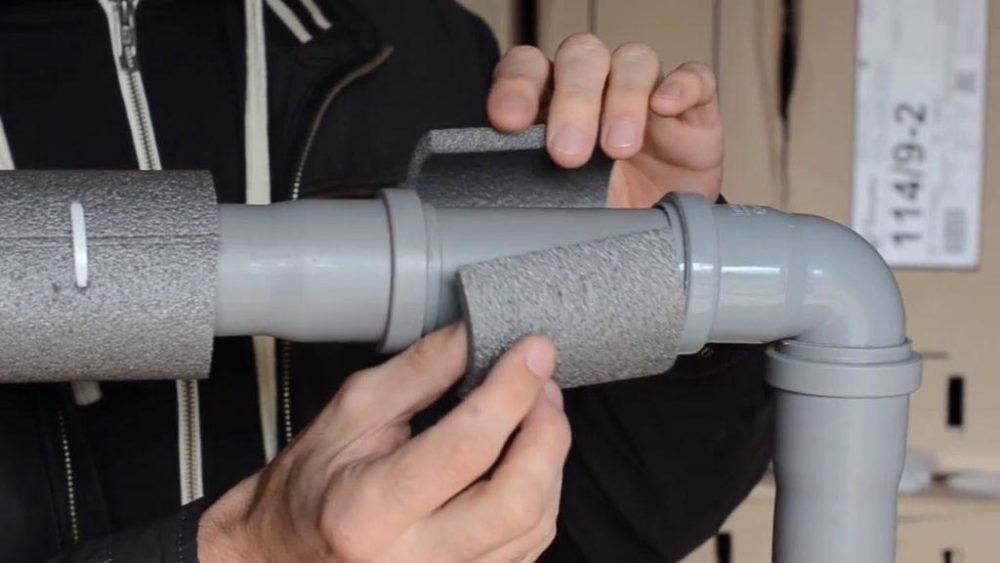

Фасонный вспененный полиэтилен на воздуховод не приклеивают. Утеплитель выпускают в форме эластичного шланга. Если вентиляционная труба не соединена с общим трубопроводом, шланг насаживают как чулок. Для удобства монтажа используют короткие отрезки.
Стыки изолируют скотчем. Когда трубопровод смонтирован, шланг вспененного полиэтилена разрезают ножом вдоль. Чулок разрезом надевают на трубу. Проклеивают стыки скотчем. Для надежности эластичный кожух стягивают пластиковыми зажимными хомутами или скобами на разрезе.
Ответы на часто задаваемые вопросы
Для обертывания используйте рулонные материалы: минвата, вспененный полиэтилен.

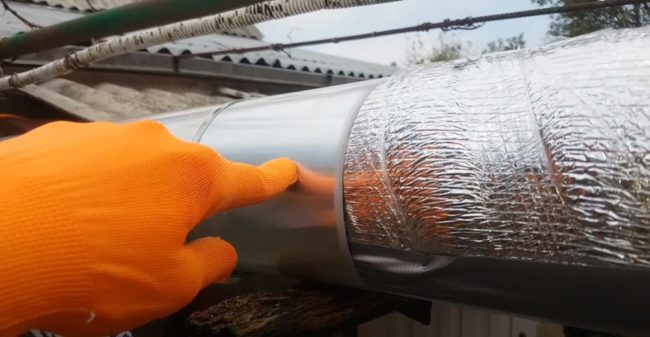

При использовании минваты и вспененного полиэтилена, дополнительно обустраивайте защитный кожух из алюминиевых листов от разрушения механическими воздействиями и УФ лучами. Лучшая теплоизоляция для уличного применения – фасонная скорлупа из стойких к влаге материалов.
Вытяжку утепляйте в первую очередь. Труба конденсирует на холодных участках из-за прогрева отводящимся теплым воздухом.
Выход на крыше утеплять нужно, чтобы конденсат не стекал по стояку в дом и для предотвращения образования ледяной пробки зимой.
