Устанавливаем приточный клапан в стену: правила и ошибки монтажа

Стеновой приточный клапан – это воздуховод из трубы, врезаемый в сквозное отверстие стены. Снаружи канал закрыт решеткой, иногда дополненной москитной сеткой. Со стороны помещения надет оголовок с регулирующим механизмом и фильтром тонкой очистки.

В статье подробно расскажу, когда нужно ставить приточный клапан в стену для квартиры и частного дома. Рассмотрим устройство, принцип работы, плюсы и минусы вентиляционного прибора. Дам советы по выбору модели, предоставлю подробную инструкцию монтажа.

Чтобы установить клапан своими руками, нужно просверлить стену, вставить воздуховод, надеть решетку и оголовок. Теоретически монтаж простой, но для исключения ошибок предлагаю каждый пункт рассмотреть подробно.

Когда нужно ставить клапан притока

В квартире и частном доме свежий воздух постоянно должен поступать для нормальной жизнедеятельности человека, создания благоприятного микроклимата.

С установкой пластиковых окон и утеплением фасада «не дышащими» изоляционными материалами в помещении образуется эффект термоса. Высокая концентрация влаги и сжатый воздух становится причиной проявления заболеваний, образования плесени в комнатах.

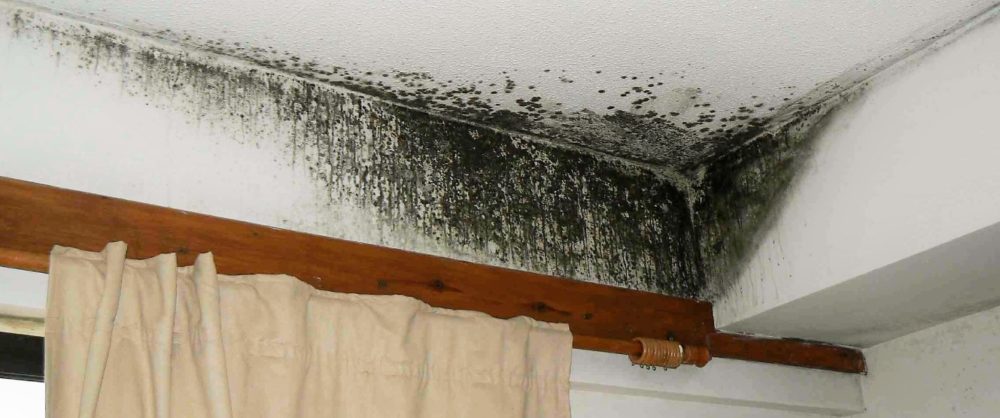

Плесень на стенах

Обустроенная вентиляция в стене приточным устройством нормализует воздухообмен. Ставьте клапан, когда заметите следующие негативные факторы:

Повышение концентрации углекислого газа в воздухе из-за дефицита кислорода прочувствуете ухудшением общего состояния человека. Появится головная боль, сонливость, упадок сил. Утомляемость без причины скажется на снижении работоспособности, постоянной вялости.
Отсутствие воздухообмена является причиной повышенной влажности во всех комнатах. На стенах появятся темные пятна плесени, ежедневно разрастающиеся по размеру. Плесень вырабатывает токсичные вещества и споры, которые человек вдыхает, тем самым нанося вред здоровью.
Вытяжная вентиляция без притока не способна функционировать в необходимом объеме. По комнатам распространятся неприятные запахи с кухни и санузла, даже при работающей принудительной вытяжке избавиться от неприятных запахов будет проблематично.
Споры грибков спровоцируют развитие заболеваний дыхательных путей. Самым распространенным из которых являются астмы и пневмонии.

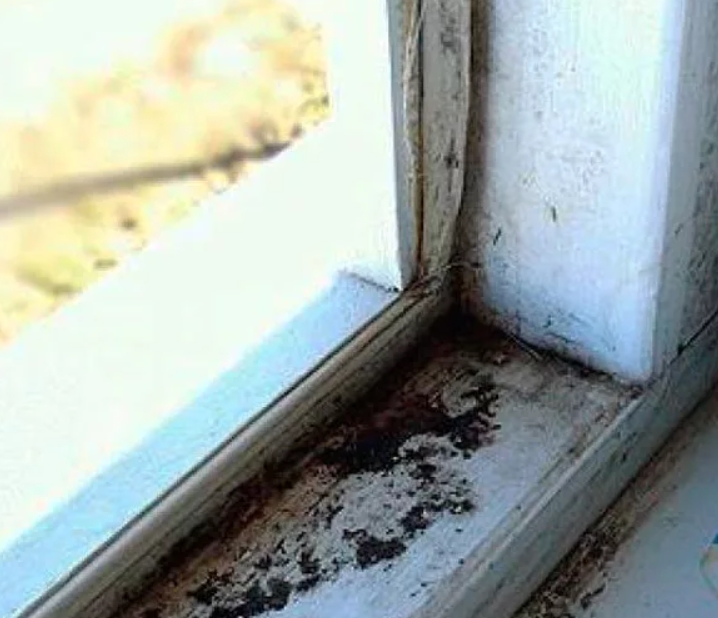

На деревянных элементах здания появится гниль из-за повышенной влажности, разрушая конструктивные узлы и портя внешний вид.

Проветриванием через открытые окна временно и частично решаете проблему воздухообмена.

Установкой клапана для притока воздуха создаете нормальные условия для стабильной работы приточно-вытяжной вентиляции.

Устройство стенового клапана

Теоретически отверстие в стене с заслонкой можно назвать приточно-вытяжным клапаном, пропускающим воздушные потоки с улицы внутрь помещения и в обратном направлении.

С технической точки зрения вентиляционный узел состоит из конструктивных элементов, исполняющих свою роль. Если прибор приточный, то он должен обеспечивать поступление воздуха с улицы в помещения и не допускать образования обратной тяги.

Простейший клапан приточной вентиляции состоит из следующих деталей:

  1. Пластиковый воздуховод для вставки в сквозное отверстие стены. От диаметра трубы зависит производительность вентиляции – объем притока.

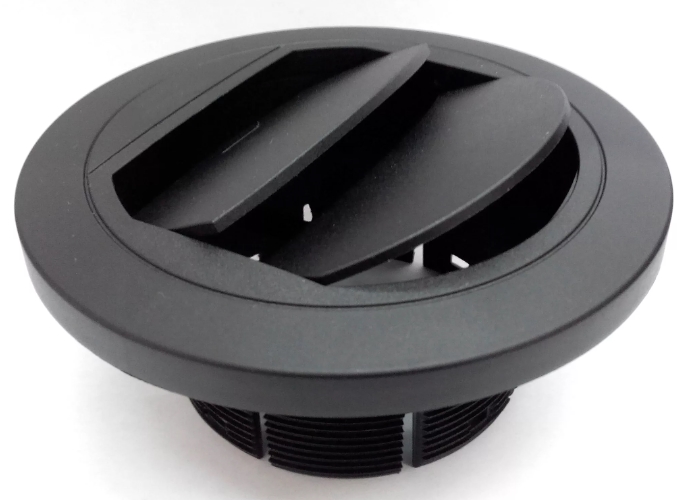

  2. Декоративная решетка для установки на выход воздуховода со стороны улицы. Элемент может дополняться москитной сеткой. Узел предотвращает загрязнение воздуховода крупным мусором, препятствует проникновению насекомых и птиц.
  3. Теплоизоляционная вставка в воздуховод защищает стену от промерзания, смещения разрушающей точки росы. Дополнительно кожух повышает шумоизоляцию.
  4. Пластиковый оголовок для установки на воздуховод со стороны помещения оснащен клапаном, ручкой для механического управления заслонкой.

Отдельные модели оснащены фильтром тонкой очистки от пыли, бактерий и аллергенов.

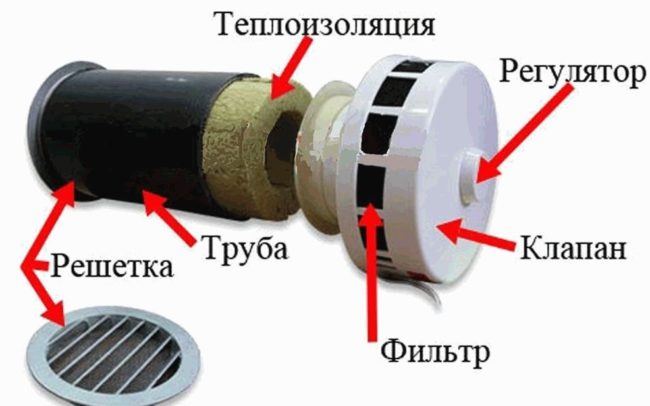

Фото Устройство приточного стенового клапана

Прибор естественной вентиляции не оснащен вентилятором. Примерный расход воздуха через трубу диаметром 125 мм составляет 50 м3 при разряжении 20 Па.

Принцип работы клапана на приток

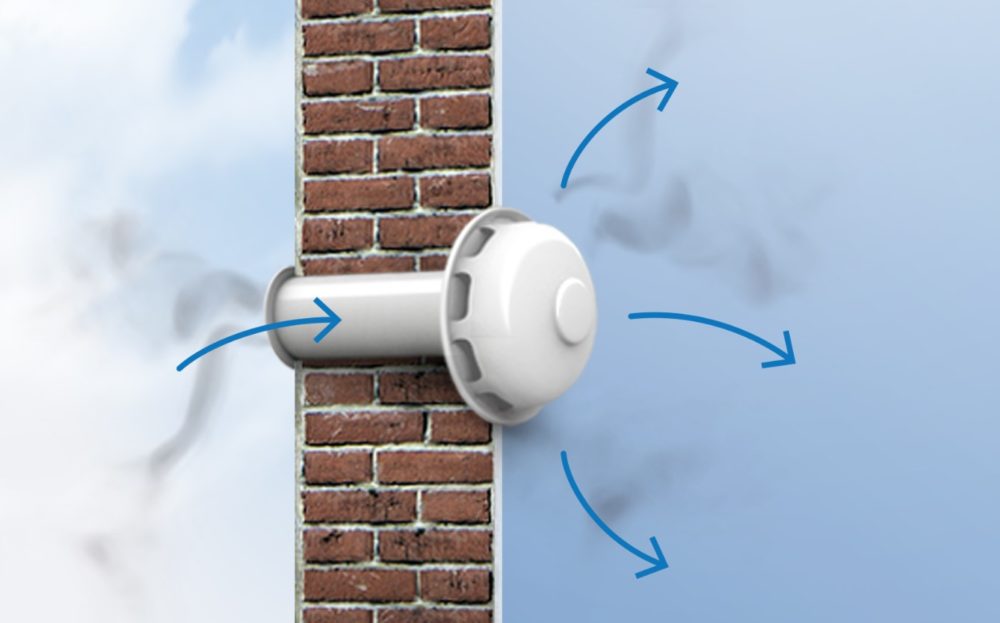

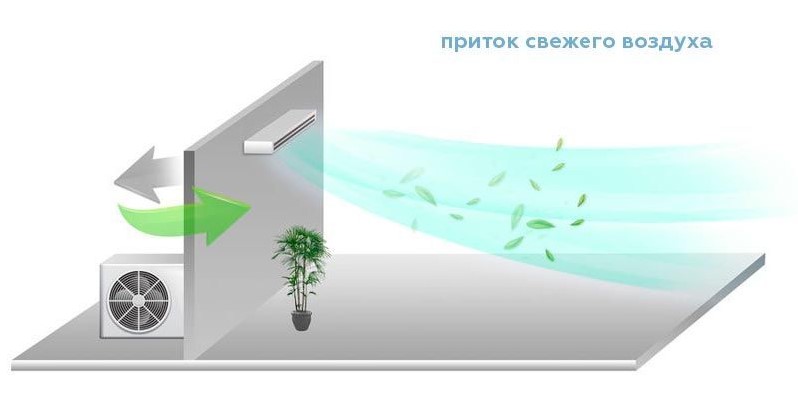

У естественной вентиляции работающий на приток воздушный клапан пропускает в помещение непринужденно перемещающиеся свежие потоки воздуха с улицы.

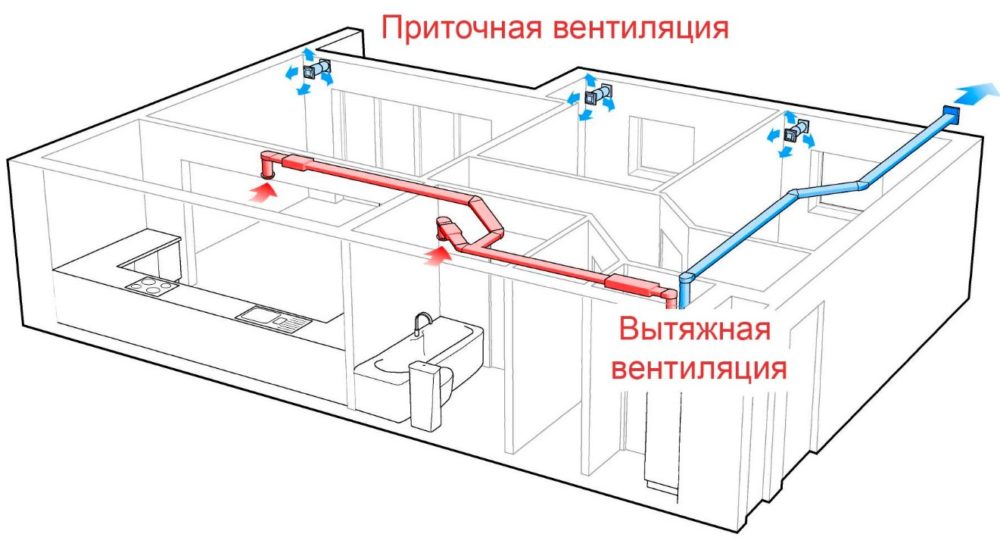

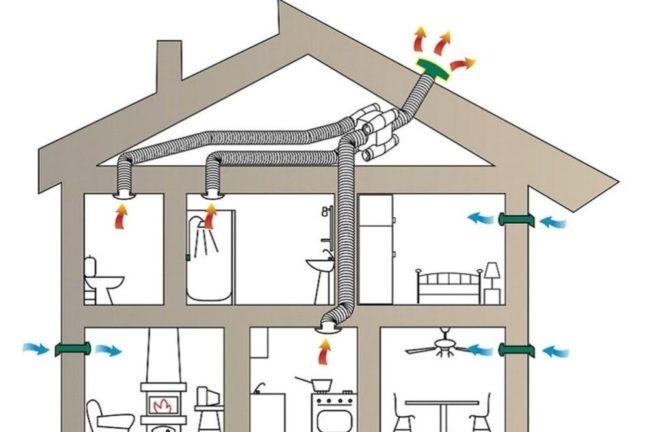

Фото Схема движения воздуха по приточно-вытяжной системе

Скорость движения зависит от созданного разрежения, силы ветровых порывов, места расположения притока относительно розы ветров.

Перемещением заслонки пользователь регулирует объем поступления приточного воздуха. В закрытом состоянии прибор не пропускает потоки. Проходящий сквозь фильтры воздух очищается перед поступлением в помещение.



Устанавливаем приточный клапан в стену: правила и ошибки монтажа

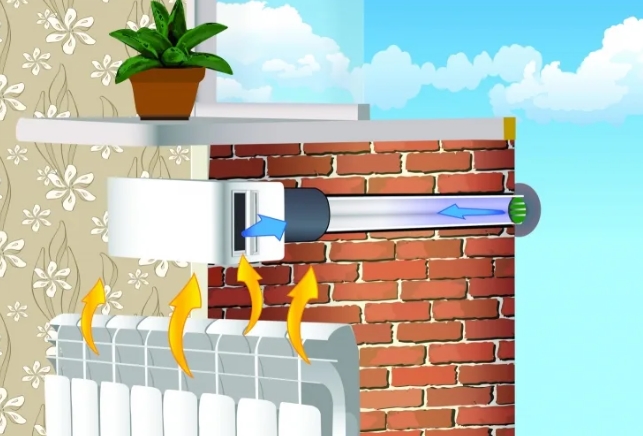

Если клапан установите на участке стены между подоконником и радиатором отопления, приточные потоки зимой дополнительно будут прогреваться.

Для нормальной работы прибора естественной вентиляции создайте правильные условия:

  1. Обустройте работающую вытяжку на кухне и в санузле.
  2. Для перетока приточного воздуха между комнатами в нижней части дверей сделайте зазоры 1,5 см.
  3. Регулярно очищайте приточный воздуховод от скопившейся грязи, обслуживайте фильтры.

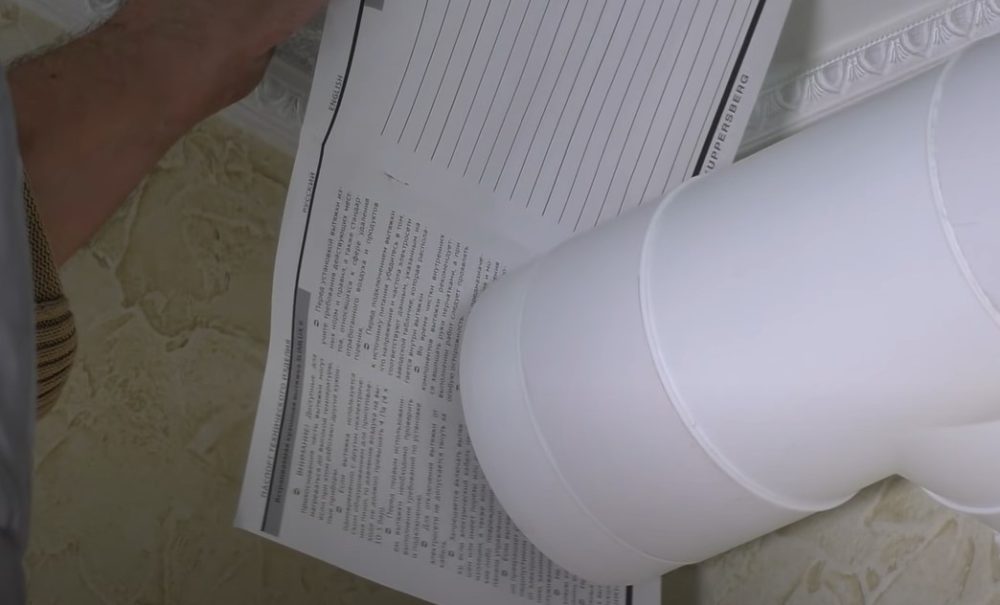

Вентиляция работает, когда в помещении организован приток и вытяжка. Проверяйте функционирование инженерной системы листком бумаги.

Фото - Принудительная приточно-вытяжная схема с рекуператором на чердаке

От приточного отверстия он отклоняется, а к вытяжке прилипает. Точные замеры производительности выполняйте электронным прибором – анемометром.

Плюсы и минусы установки клапана

Приток с улицы можете обустроить через открытую форточку, врезанный в оконную раму проветриватель или другим способом. Почему удобнее установить вентиляционный клапан в стену, рассмотрим на его преимуществе и обратим внимание на его недостатки.

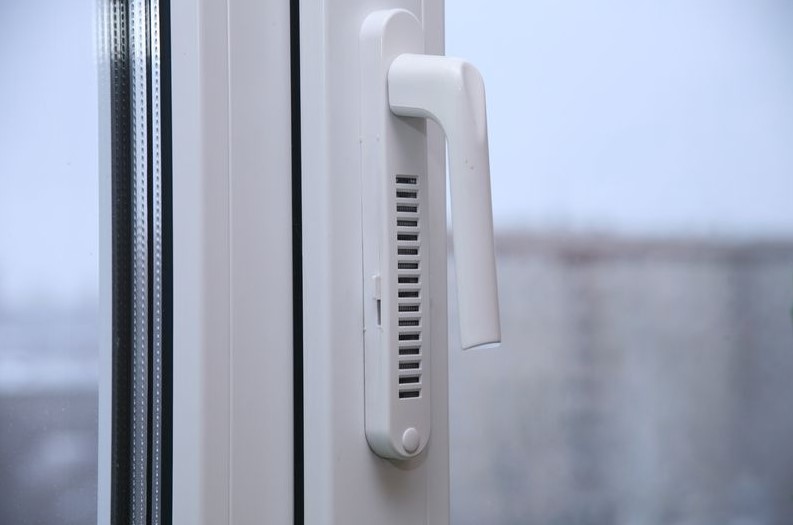

Фото Ручка форточки с приточным клапаном
Ручка форточки с приточным клапаном

Достоинства и недостатки:

  • Уменьшается количество открытий и закрытий форточки, что особенно неудобно в плохую погоду. Меньше изнашивается оконная фурнитура.
  • Производительность стеновых клапанов достигает 70 м3/час, что в 2-3 раза больше пропускной способности оконного проветривателя.
  • Наличие фильтра позволяет очищать приточный воздух от пыли, аллергенов, бактерий.
  • Установленный регулирующий механизм удобен для настраивания объема притока воздуха.
  • Компактный оголовок прибора незаметный в помещении. Основная часть воздуховода спрятана в стене. Оголовок можно замаскировать шторой.
  • Через утепленный стеновой воздуховод идет меньше теплопотерь, по сравнению с открытой форточкой.
  • Приточное стеновое устройство можете установить во всех комнатах для повышения производительности вытяжки и улучшения воздухообмена.

  • Монтаж прибора усложнен необходимостью перфорации стены. Сквозное отверстие ослабляет несущий конструктивный элемент здания.
  • Допущенные при монтаже ошибки приведут к промерзанию участка стены с отверстием. В месте перфорации смещается точка росы. Неправильно выдержанный уклон приведет к поступлению конденсата внутрь помещения.

Приточный стеновой элемент вентиляции работает автономно, не требует сложного обслуживания и частых регулировок.

Фильтр не только очищает приточный воздух, но и служит препятствием для поступления потоков. Загрязнившийся пылью внутренний элемент необходимо регулярно обслуживать, удалять с наружной москитной сетки скопившийся мусор.

Советы по выбору приточного клапана

Стеновые приточные элементы вентиляции внешне похожи друг на друга, но имеют отличия по техническим параметрам. Хочу дать 6 советов, на что обратить внимание при выборе прибора:

1
Производительность. Параметр иногда называют мощностью, что тоже верно. Под производительностью подразумевается максимальный показатель прохождения объема воздуха за 1 час. Приточные приборы выпускают с заявленной мощностью до 70 м3/час. На практике реальный средний показатель составляет 40 м3/час. Чтобы получить требуемый по санитарным нормам объем притока, производительность увеличивайте установкой нескольких клапанов на одну стену комнаты.
2
Эксплуатационная температура. Приточные приборы рассчитаны на рабочий температурный диапазон, указываемый в инструкции производителем. Отличаются они материалом корпуса и шумоизоляционной вставки, конструктивными элементами. Предназначенное для эксплуатации в теплых регионах изделие нельзя использовать в холодных районах. Кроме быстрого износа, приточные клапаны образует конденсат. Замерзающая зимой влага перекрывает воздуховод.
3
Размеры воздуховода. Диаметр канала оказывает влияние на производительность. Чем толще воздуховод, тем больше пропускает воздуха. Длину трубы подбирайте с учетом толщины стены, чтобы канала хватило проложить через сквозное отверстие.
4
Способ управления притоком. Ручные модели оснащены заслонкой. Для приведения механизма в действие нужно перемещать ручной переключатель. Управление не всегда удобное, но популярность приборам приносит невысокая стоимость. Автоматические модели управляются гигростатом. Узел контролирует уровень влажности в комнате. Гигростат связан с механизмом заслонки, которую открывает или закрывает при достижении заданных пользователем параметров. Автоматическое управление удобнее, но повышает стоимость прибора.
5
Уровень тепло- и звукоизоляции. Изоляционная вставка в воздуховод производителем предусмотрена для всех приборов. Рассчитан материал для работы в указанном температурном режиме. Чтобы уровень тепло- и звукоизоляции соответствовал санитарным нормам, для северных регионов покупайте воздуховод с дополнительным изоляционным кожухом.Для монтажа в теплых районах хватает базовой комплектации тонким изолятором.
6
Производитель. Торговые точки продают стеновые клапаны отечественных и зарубежных фирм. Основная разница в цене и дизайне. Дешевле продукция отечественных производителей. В приборах нет сложных узлов, качество которых зависит от производителя. Однако применяемый неизвестными фирмами для изготовления корпуса дешевый пластик имеет токсичный запах, некрасивый внешний вид. Неплохо зарекомендовала себя продукция «Вентс», «Домвент», Aereco.

Не имея опыта в обустройстве вентиляционных систем, попросите подобрать приточный прибор по требуемым параметрам консультанта торговой точки. Рекомендуемые товары просмотрите, чтобы подходили по дизайну, цене и удобству управления.

Очередность монтажа воздушного клапана

Установка клапана не создаст особых проблем для человека, умеющего пользоваться инструментами. Простое устройство приточного узла позволяет делать монтаж своими руками без привлечения наемных мастеров.

Самая сложная работа заключается в обустройстве сквозного отверстия на улицу через стену. Выберите место, свободное от электропроводки и элементов других коммуникаций.

Ознакомьтесь с кратким пошаговым алгоритмом установки стенового приточного клапана, а ниже представлена подробная инструкция с комментариями и видео пособием.

1
2
3
4
5
6
7
8
9
10
11
12

Подготовьте инструмент и приспособления для перфорации стены. В железобетоне отверстие проще прорезать алмазной коронкой. Аналогичный способ перфорации рекомендую для кирпичных, блочных и других прочных стен. В дереве отверстие можете просверлить зубчатой коронкой.

С деревянными стенами будьте осторожны при выборе места перфорации. Нельзя нарушать целостность балок силового каркаса. Если коронки нет, по разметке большого отверстия сверлите стену тонким сверлом. Старайтесь максимально уменьшить шаг перфорации.

Перемычки между маленькими отверстиями прорубите при помощи зубила и молотка. Контролируйте силу удала, чтобы не разрушить стену.

Теперь о том, как установить приточный вентиляционный клапан, давайте поговорим подробнее:

  1. Для нормальной работы вентиляции в частном доме или большой квартире нужно ставить клапан сечением 125-150 мм.

Бытовая дрель не потянет коронку большого диаметра. Высверливать отверстие придется частями. Чтобы со стороны улицы перфорация получилась аккуратной, начните нарезку на стене болгаркой.

Используйте чашеобразный алмазный диск соответствующего диаметра (125-150 мм). Глубина нарезки получится 1-2 см, но этого достаточно, чтобы аккуратно прорезать на стене декоративную штукатурку или другую финишную отделку.

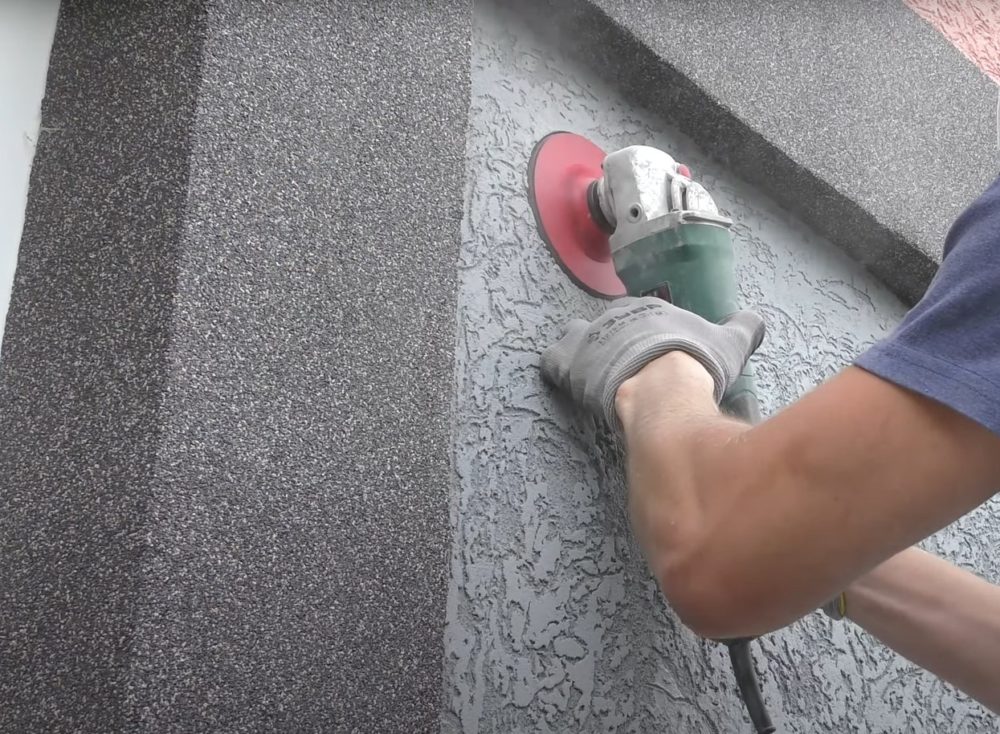

Фото Нарезка контура отверстия на стене болгаркой с алмазным диском

  1. Если стена утеплена пенопластом или базальтовыми плитами с натянутой поверх толстой декоративной штукатуркой, одним диском слой не прорежете. По нарезанному контуру сделайте углубление дрелью с обычным сверлом.

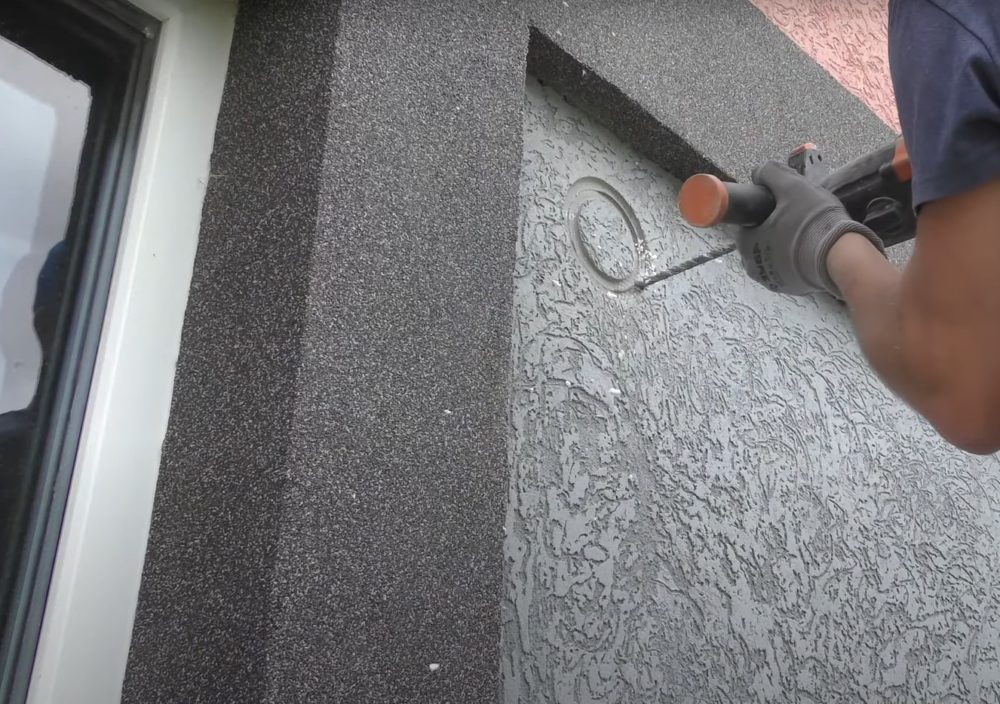

Фото Углубление контура нарезки на стене сверлом

  1. Возьмите металлический штырь, подковырните высверленный фрагмент. Кусок утеплителя с декоративной штукатуркой легко извлечется из отверстия.

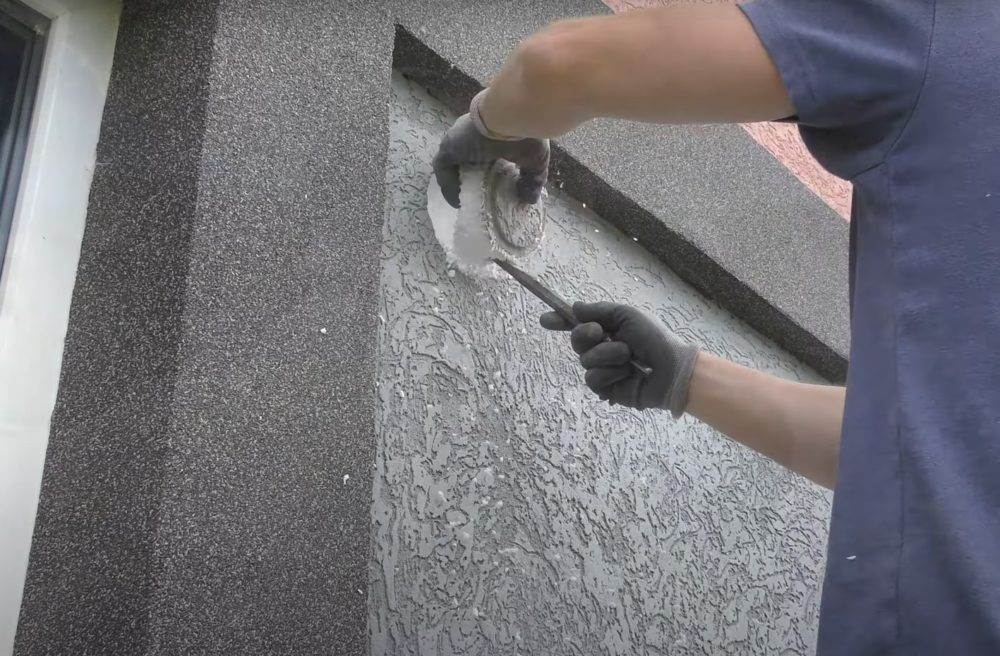

Фото Удаление из высверленного отверстия фрагмента пенопласта с декоративной штукатуркой

  1. Со стороны улицы на отделке фасада получилось аккуратное отверстие. Теперь его нужно сделать сквозным. Материал несущей стены просверлите длинным сверлом по бетону.

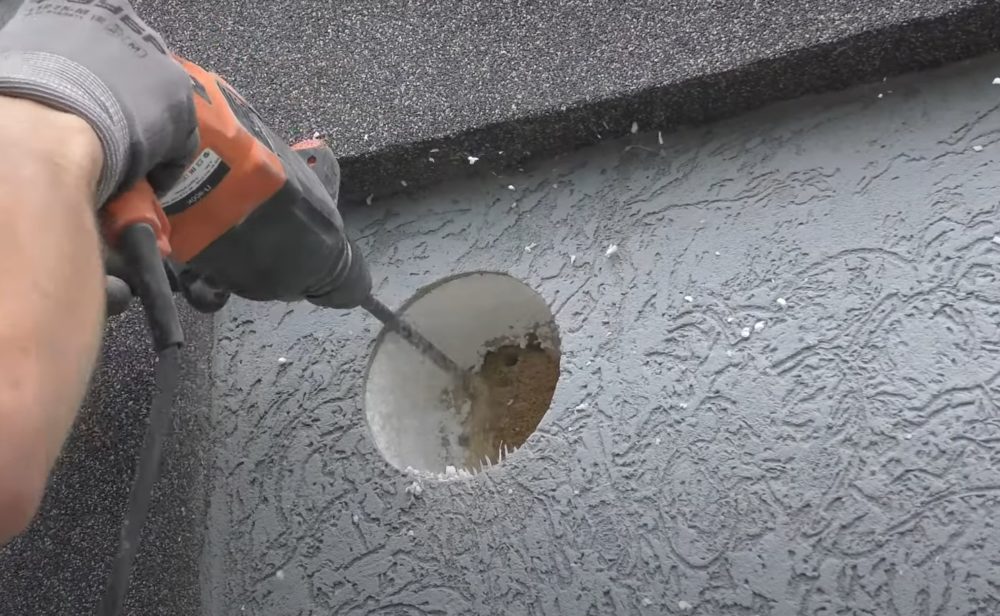

Фото Перфорация стены длинным сверлом по бетону

  1. Перфорированный по контуру фрагмент материала несущей стены удалите частями. Можете высверливать коронкой малого диаметра, вырубить зубилом.

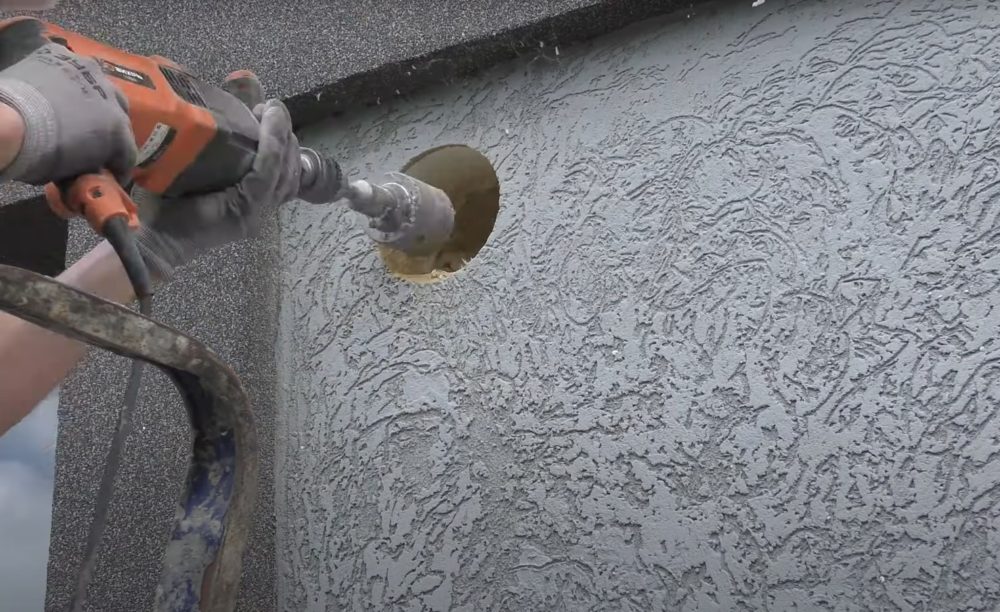

Фото Высверливание коронкой малого диаметра фрагмента материала несущей стены

  1. В комплекте с приточным клапаном идет воздуховод. Вставьте трубу в просверленное на стене сквозное отверстие. Убедитесь, что выдержан наклон в сторону улицы на 1,5-3о для отведения конденсата. Нанесите на выступающий из стены участок трубы разметку маркером.

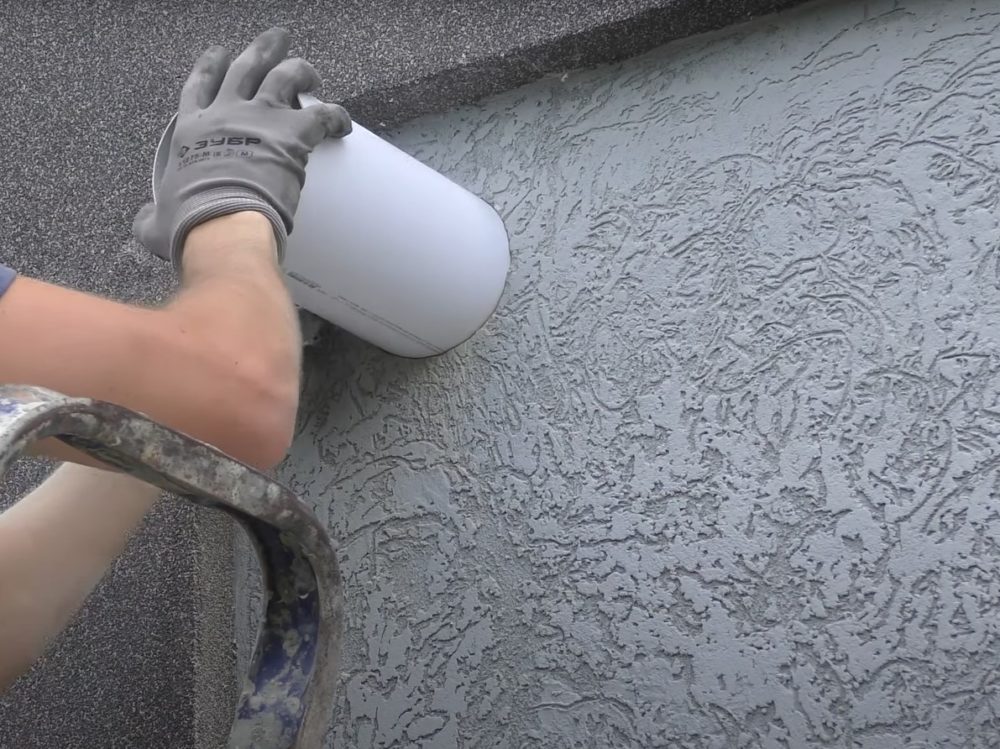

Фото Примерка в сквозное отверстие стены воздуховода клапана

  1. По разметке от трубы отрежьте болгаркой лишний фрагмент.

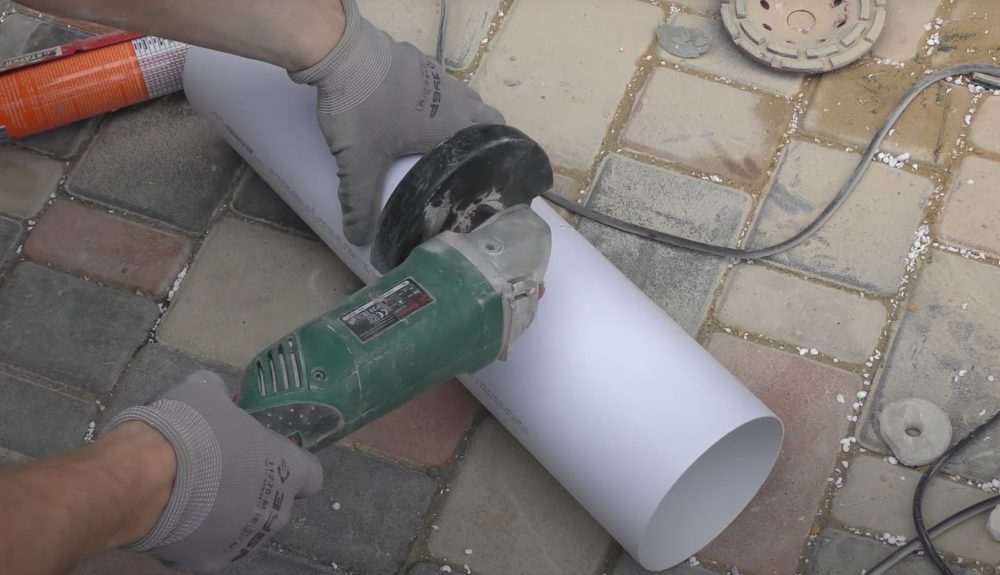

Фото Отрезание лишнего фрагмента воздуховода болгаркой

  1. На фланец наружной решетки клапана нанесите герметик. Уплотняющий состав предотвратит подсос воздуха через щели.

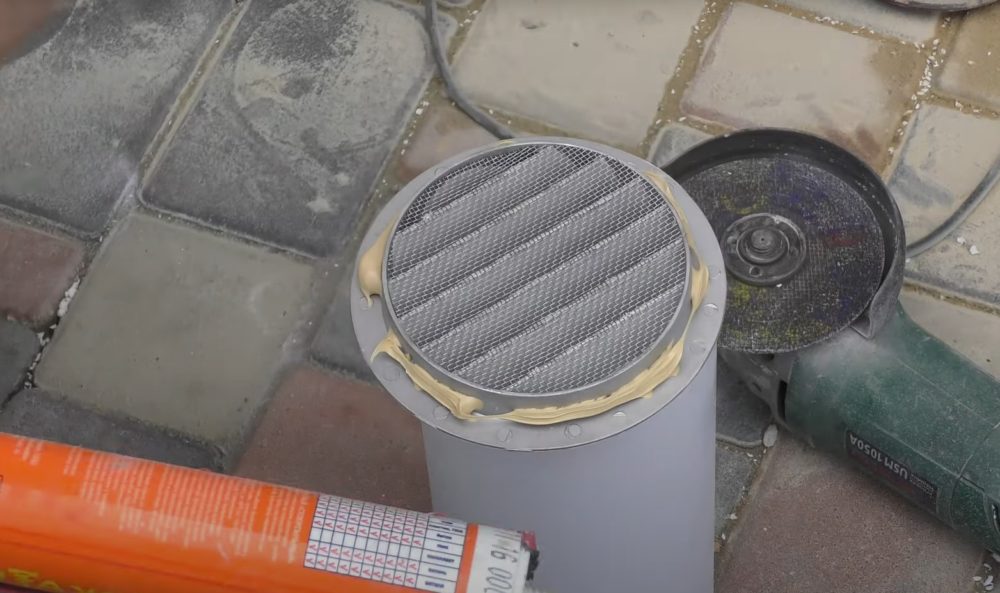

Фото Нанесение герметика на фланец наружной решетки

  1. Установите на воздуховод наружную решетку. Герметик надежно приклеит фланец к стенкам трубы.

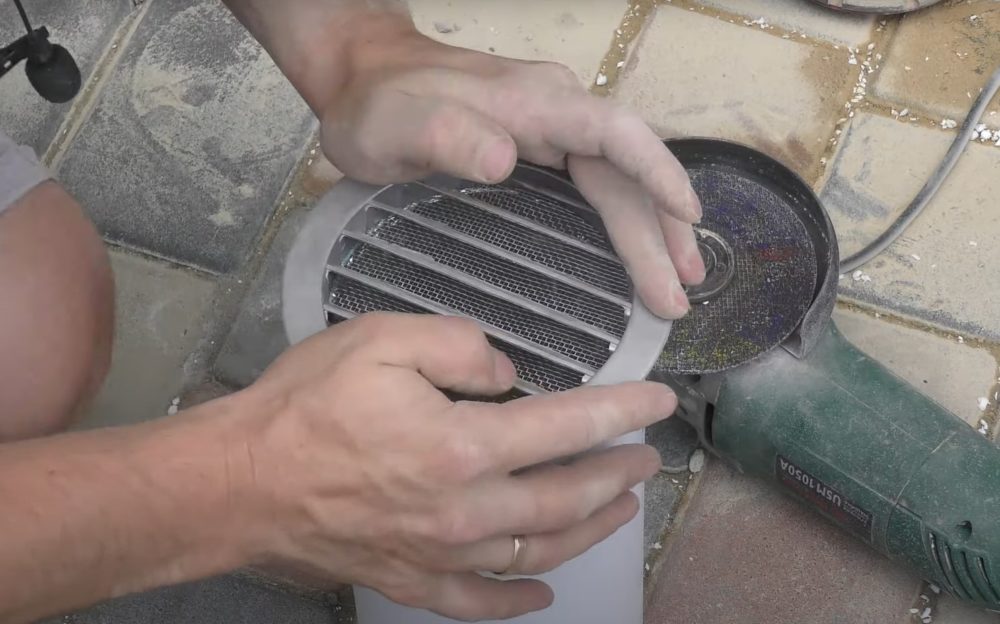

Фото Установка наружной решетки на воздуховод

  1. Трубу с закрепленной наружной решеткой со стороны улицы вставьте в сквозное отверстие стены. Бортик фланца должен плотно прилегать к плоскости финишной отделки фасада.

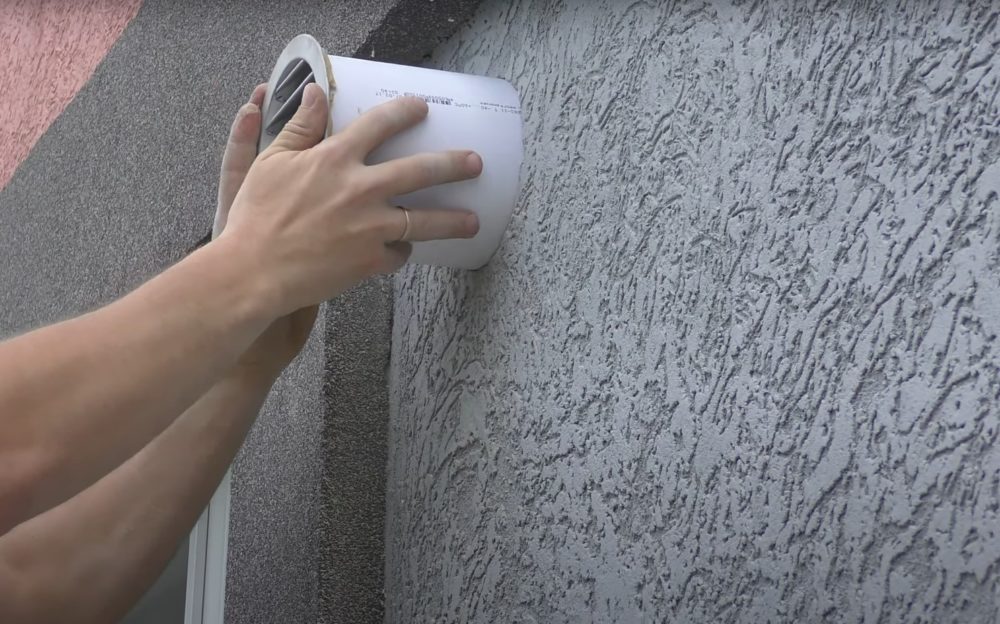

Фото Установка воздуховода с решеткой в сквозное отверстие стены

  1. Для надежности можете укрепить наружную решетку саморезами. Производитель на фланце предусматривает монтажные отверстия.

Фото Дополнительная фиксация фланца саморезами через монтажные отверстия

  1. Со стороны помещения на воздуховод установите оголовок с механизмом управления.

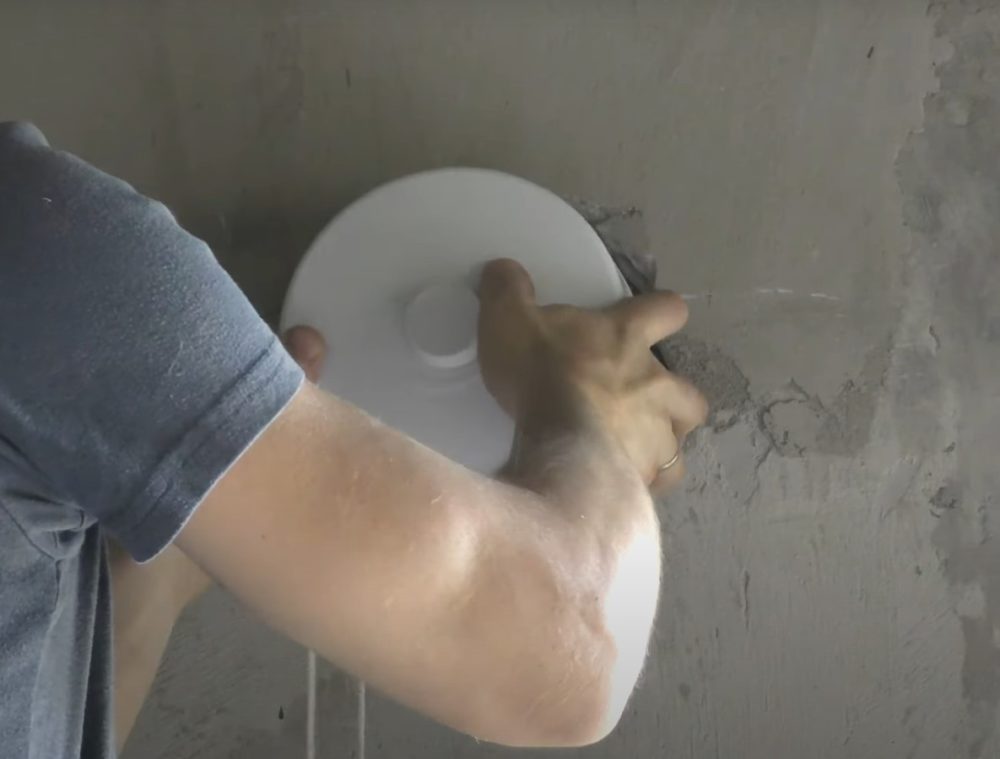

Фото Установка приточного клапана на воздуховод со стороны помещения

Принцип монтажа аналогичен для всех видов стеновых приточных устройств. Могут отличаться нюансы сборки клапана с фильтром и другими механизмами, но все они описаны производителем в инструкции.

Смотрите видео инструкцию установки приточного клапана.

Установка приточных вентиляционных клапанов в частном доме своими руками [№59]

Распространенные ошибки монтажа, пути устранения

Конструкция приточного узла настолько проста, что он будет работать даже при самой неаккуратной установке.

Однако допущенные ошибки монтажа проявятся в период эксплуатации другими проблемами:

Протекание конденсата в помещение наблюдается зимой, если не выдержали уклон 1,5-3о воздуховода на улицу.Влага образуется из-за разности температур. Во время сильных морозов застоявшаяся вода замерзнет. Наледь перекроет приток воздуха.
Теплопотери дома или квартиры увеличатся, если воздуховод в стене не утеплили. Обычно производитель комплектует трубу теплоизоляционным материалом. Необходимо обратить внимание на этот момент, так же не должно быть щелей.

Если воздуховод неплотно вошел в сквозное отверстие стены, зазоры устраните монтажной пеной или цементной смесью.

К распространенной ошибке монтажа относится неправильная сборка приточного прибора. Перед началом установки ознакомьтесь с инструкцией производителя. Соблюдайте каждый пункт рекомендаций. Не вносите изменения в конструктивные узлы.

Ответы на часто задаваемые вопросы

В каком месте лучше установить приточный клапан?

Удобное место для установки клапана участок стены между окном и батареей. Поступающий с улицы воздух зимой будет прогреваться. Идеально сделать выход на лоджию или балкон.

Как работает приточный клапан в стене?

Стеновой приточный узел в открытом состоянии пропускает в помещение с улицы свежий воздух. В закрытом состоянии движение воздушных потоков прекращается.

Как работает приточный клапан на пластиковых окнах?

На ПВХ окнах приточные устройства работают по принципу стеновых клапанов. Когда заслонка открыта, в помещение идет приток. В закрытом состоянии оконный проветриватель не пропускает воздух в помещение.

Сколько приточных клапанов должно быть в квартире?

Согласно СНиП 2.08.01-89, на 1 м2 жилой площади должно поступать минимум 3 м3 приточного воздуха. Для расчета количества притоков нужно знать пропускную способность каждого прибора и общий размер помещения.

Видео материалы
