Инструкция как сделать самодельный увлажнитель воздуха

В жилом и общественном помещении увлажнитель воздуха необходим для поддержания микроклимата, благоприятного для здоровья и жизнедеятельности человека. Подробнее о пользе увлажнения и причинах образования сухих воздушных масс узнаете из статьи.

Если захотите улучшить микроклимат, собрать увлажнитель воздуха своими руками сможете из помещенных в пластиковый коробок с водой антибактериальных фильтров. Для сборки сложной функциональной мойки надо сделать барабаны с дисков и поставить мотор-редуктор.

Простейший увлажнитель на батарею соберете из пластиковой бутылки и бинта. На каждый способ изготовления самоделок ниже подготовлена подробная инструкция.

Причины образования «сухого воздуха»

Условно можно выделить 2 основные причины образования сухого воздуха в помещении: отсутствие вентиляции и высокая температура. В современных домах с утепленным фасадом и пластиковыми окнами создается эффект термоса.

Отсутствие вентиляции приводит к ухудшению качества воздуха, пересушки работающими приборами обогрева.

Сухой воздух образуется даже внутри вентилируемых зданий, построенных в жарких регионах, где нет моря, реки или водоема. Причиной служит климат, для которого характерны высокие температуры и низкая влажность.

Влажность воздуха бывает 2 видов:

Для обычного человека важно значение относительной влажности, зависящее от времен года и климатических зон.

Зимой уличный воздух обладает низкой абсолютной влажностью (влагосодержанием) и высокой относительной влажностью. Попадая в отапливаемое помещение, воздушные массы прогреваются.

Влагоемкость повышается, а относительная влажность уменьшается ниже 15%. Воздух становится сухой, тяжелый для дыхания.

Польза увлажнителя

Как и повышенная, пониженная влажность в помещении опасна для здоровья человека, домашних питомцев, комнатных растений. У людей затрудняется дыхание, прогрессируют простудные и аллергические заболевания.

Животные начинают вести себя раздраженно. На подоконниках увядают растения.

Увлажнитель доводит показатель относительной влажности воздуха в помещении до рекомендуемых СНиП 2.04.05-91 норм: зимой – от 30 до 45%, летом – от 30 до 60%. Согласно ГОСТ 30494-2011, в квартирах и домах не рекомендуется понижение относительной влажности ниже 45%.

При работающем увлажнителе дети спокойнее спят, так как в носу не пересыхает слизистая оболочка. У болеющих людей проходит сухой кашель, головная боль, кровотечения с носа.

Снижаются симптомы аллергических заболеваний, громкость храпа во сне. Восстанавливается водный баланс пересушенной кожи и волос.

Увлажнитель предотвращает пересыхание, растрескивание и расшатывание деревянных предметов мебели. Повышается долголетие наклеенных обоев и других видов отделочных материалов.

Собираем мощный увлажнитель с использованием фильтров заводского изготовления

Качественный увлажнитель, навешиваемый на батарею отопления, стоит около 11000 рублей. Если досконально изучить устройство прибора, то конструкцию в домашних условиях можете самостоятельно собрать в 3-4 раза дешевле.

Дополнительным преимуществом самоделки станет наличие принудительной подачи воздуха маленькими вентиляторами. Вариант идеален, когда в квартире радиаторы закрыты декоративным экраном, мешающим навешиванию магазинного увлажнителя пассивного действия.

Если вас заинтересовал предложенный самодельный увлажнитель воздуха, приступаем к изготовлению конструкции своими руками:

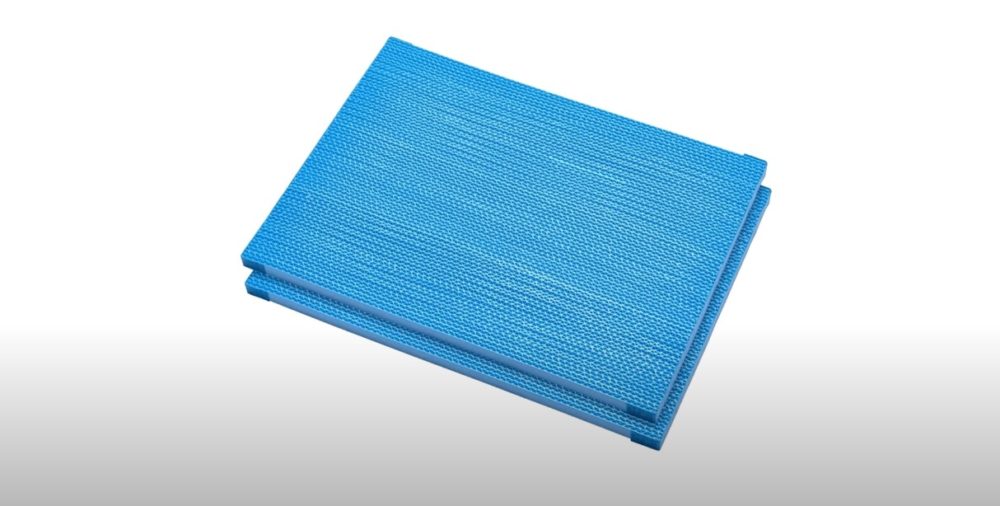

1. Купите в магазине или закажите через интернет 2 сменных фильтра для магазинного увлажнителя. Покупка обойдется в районе 1000 — 1500 рублей.

2. Чтобы самоделка увлажняла комнату, фильтры должны обладать высокой скоростью поглощения воды. Купленные пластины можете проверить опытным путем.

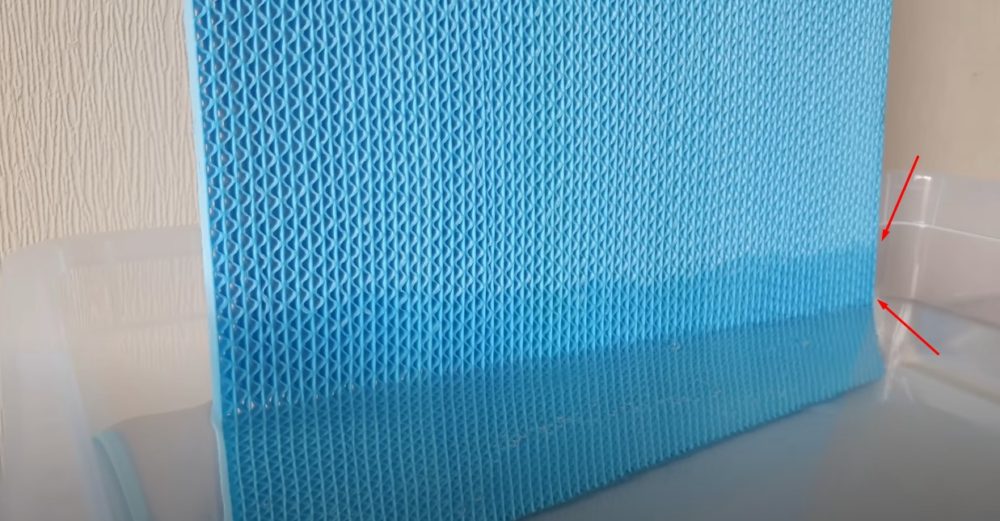

Погрузите нижнюю часть антибактериального фильтра в воду. Выше уровня налитой жидкости увидите, как влага темной полосой постепенно поднимается по пластине.

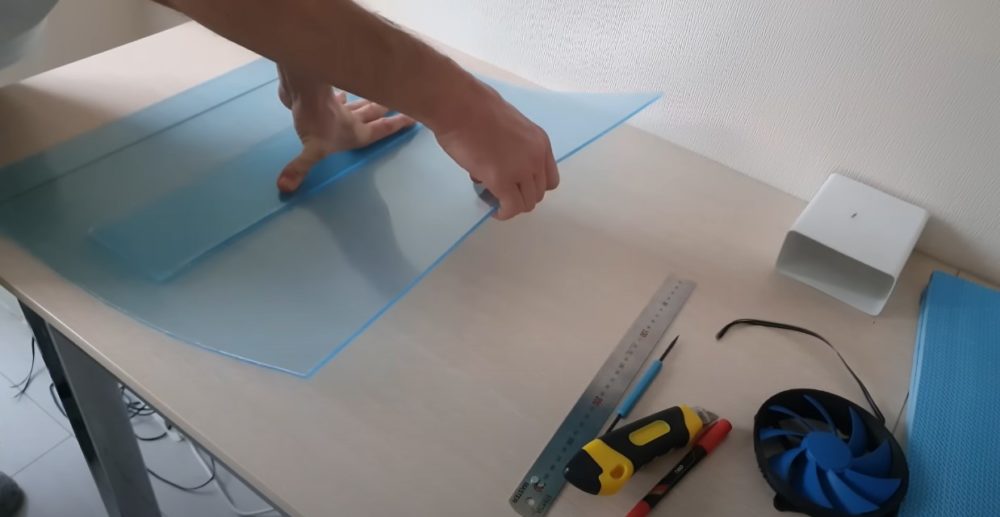

3. Купите лист оргстекла для сборки пластикового корпуса. Возможно, этот материал найдется в доме, чтобы не затрачиваться на покупку. Из оргстекла нарежьте заготовки для сборки коробки с учетом размера фильтрующих пластин.

Они должны помещаться в корпус, оставляя запасное пространство между лицевой и тыльной стенкой для организации обдува вентиляторами.

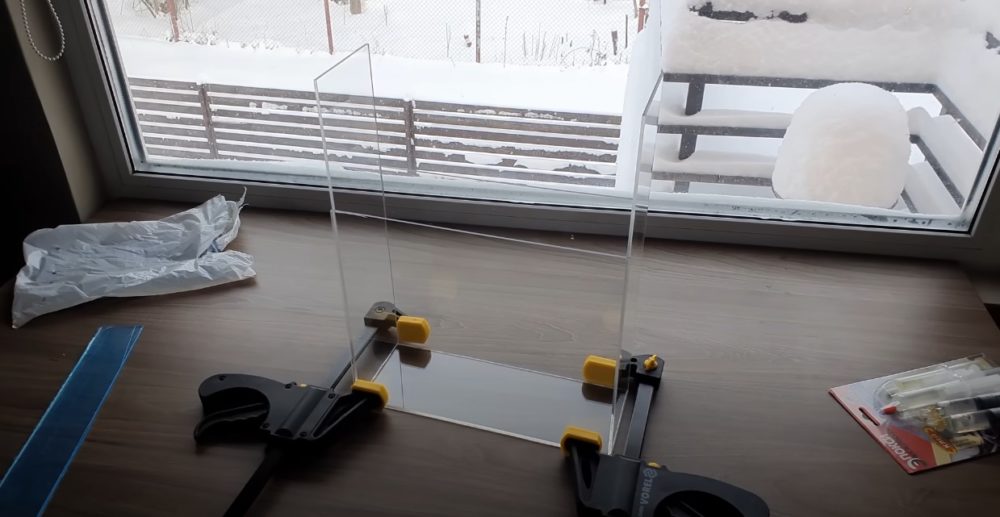

4. Нарезанные заготовки оргстекла зажмите струбцинами, склейте эпоксидной смолой или горячим пистолетом. Стыки должны получиться герметичные, чтобы из корпуса не вытекала вода.

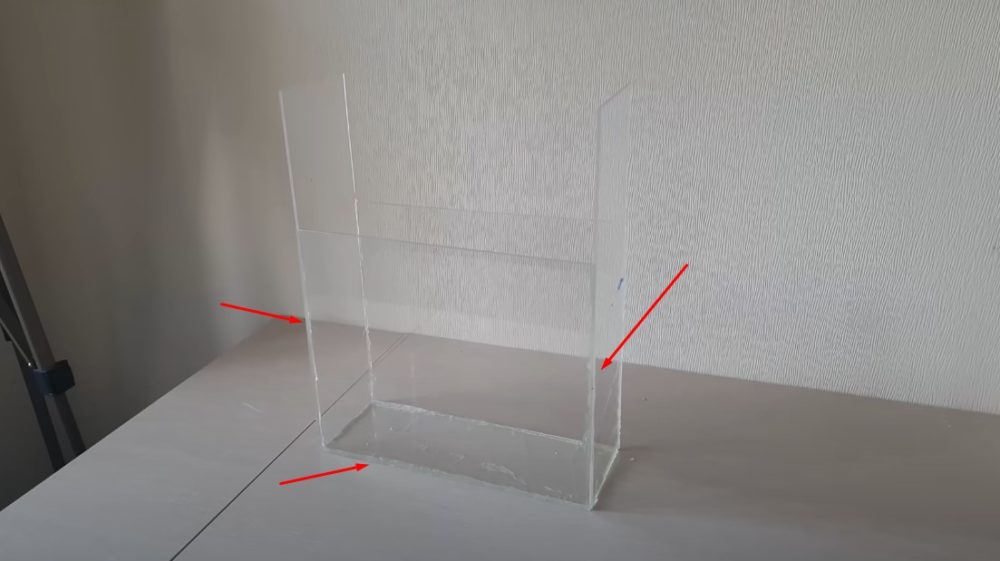

5. При склеивании деталей оргстекла старайтесь делать аккуратные стыки. Размазанный клей остается видимыми следами на прозрачных стенках. Корпус получится некрасивый.

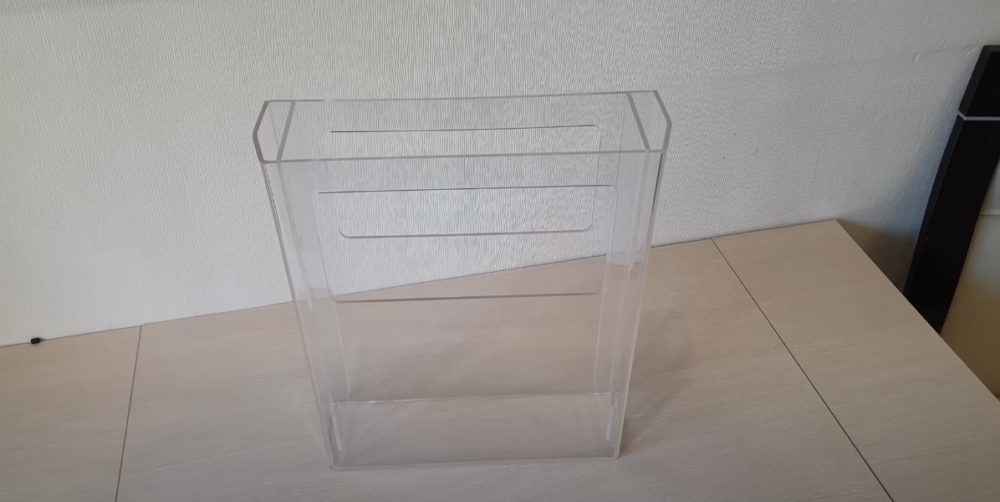

6. Если результат склеивания не устраивает или не уверены в своих силах, обратитесь в фирму, занимающуюся изготовлением конструкций из оргстекла. За заказ на изготовление корпуса с их материала заплатите 2500 — 3500 рублей.

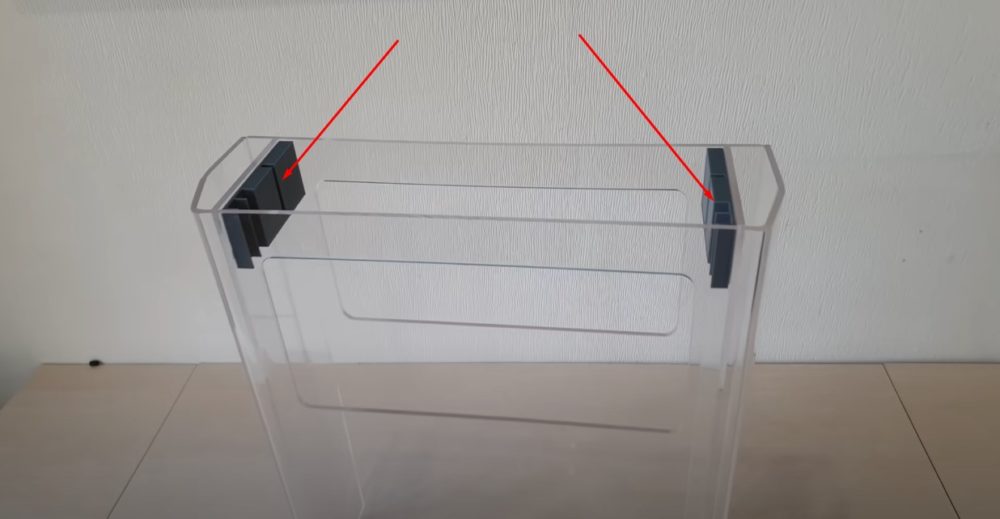

7. В верхней части боковых стенок изнутри корпуса приклейте сделанные своими руками пластиковые вставки. Предварительно на заготовках прорежьте вертикальные пазы, где будут удерживаться фильтры и вентиляторы на пластине.

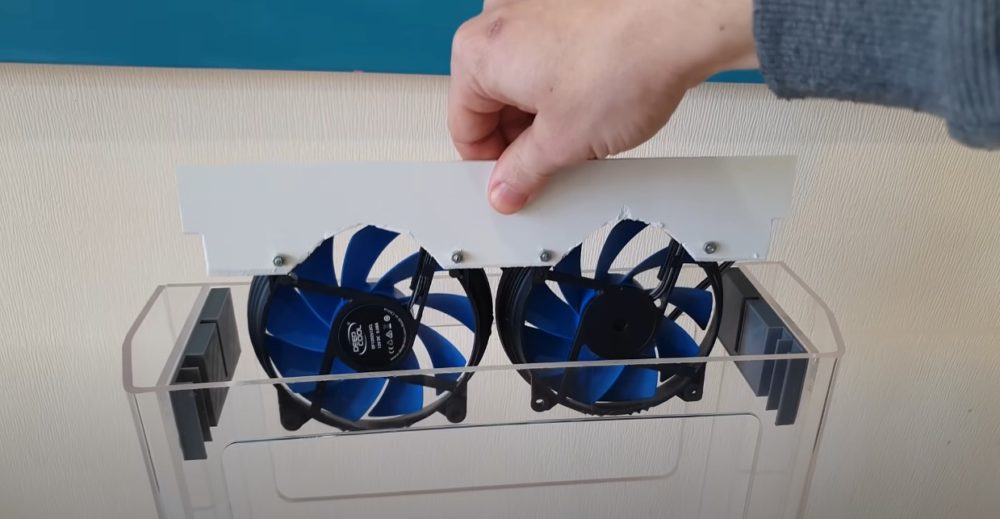

8. Чтобы увлажненный воздух циркулировал по комнате, а не вокруг корпуса прибора, установите 2 вентилятора. Подойдут компьютерные кулеры. Вентиляторы закрепите на пластиковой пластине, установите в пазы держателей внутри корпуса.

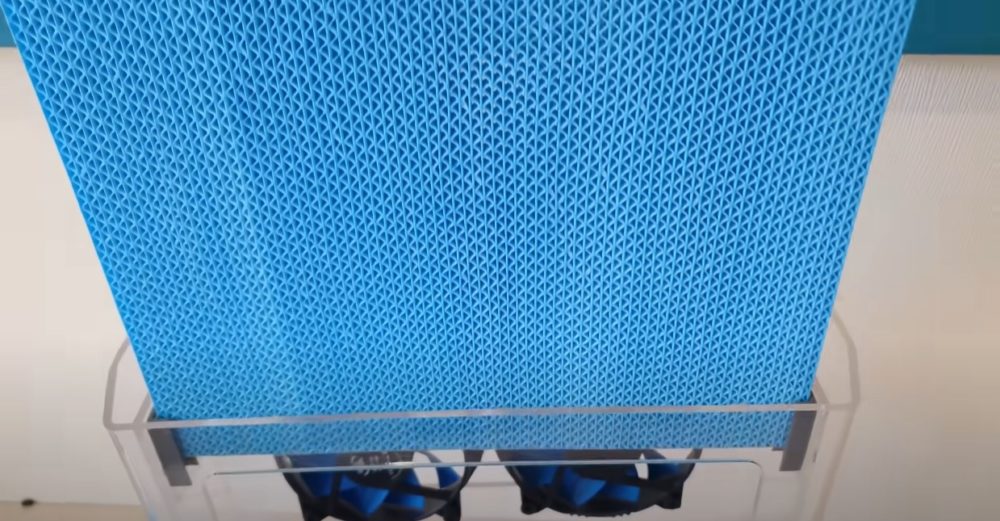

9. Перед вентиляторами в соседние пазы держателей установите антибактериальные фильтры.

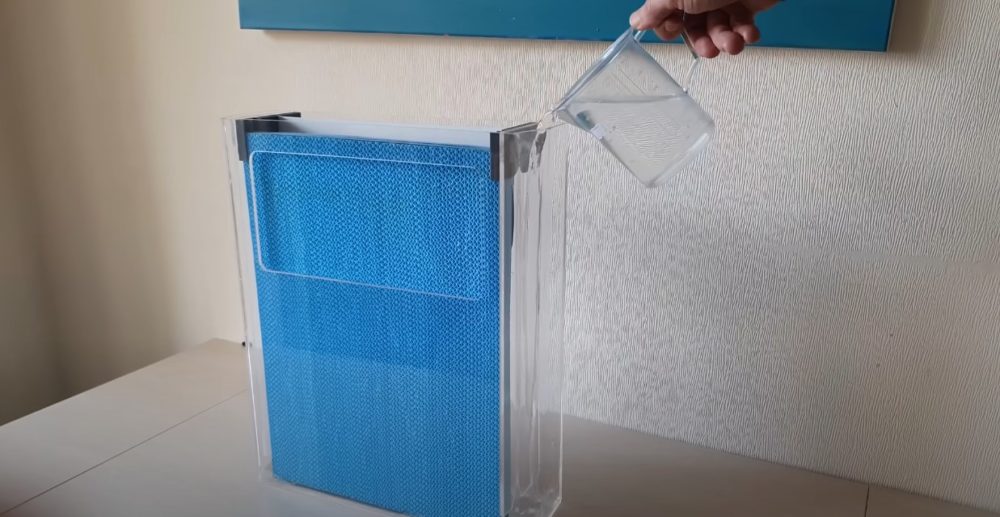

10. В корпус залейте воду. Объем жидкости зависит от размера емкости, но в среднем 6 л. Верхний уровень установите на 5-10 см ниже вентиляторов.

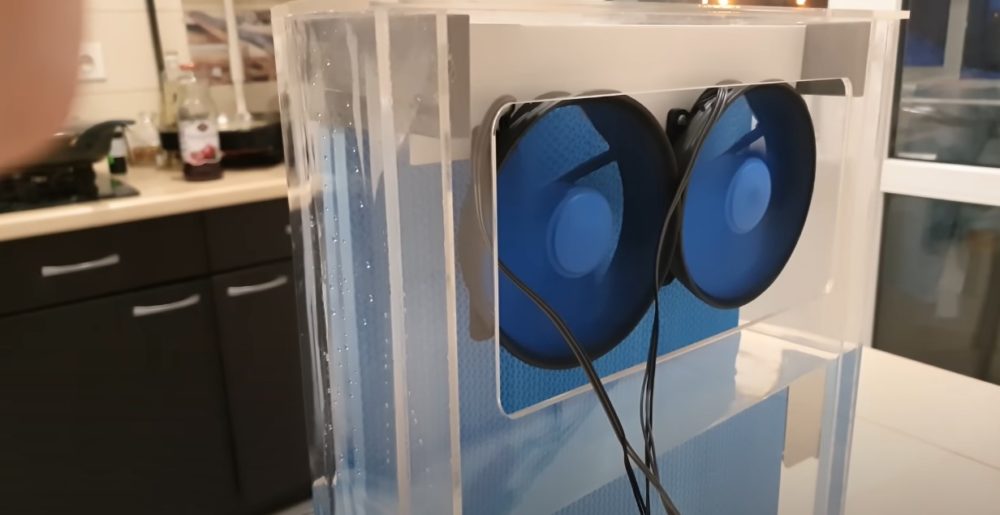

11. Подайте напряжение на вентиляторы. Для работы компьютерных кулеров нужно 9-12 вольт постоянного тока.

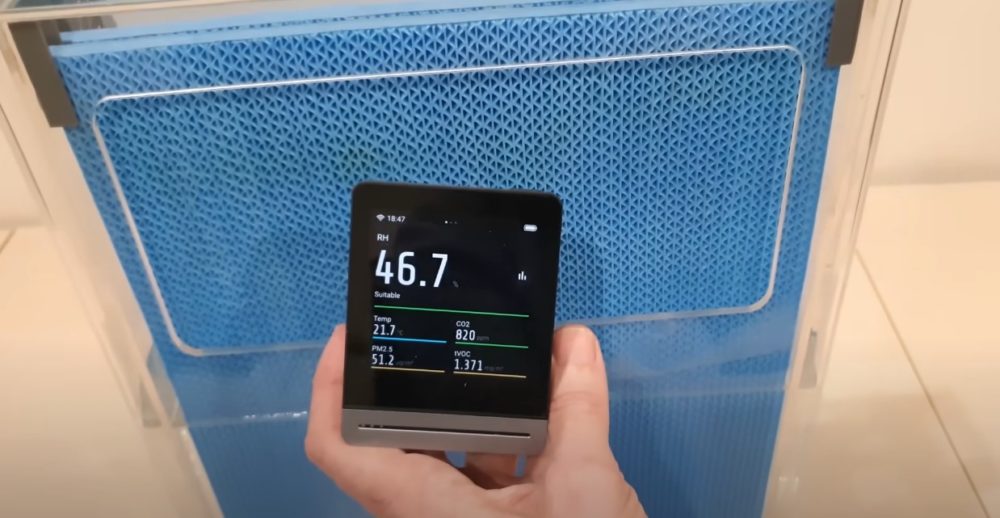

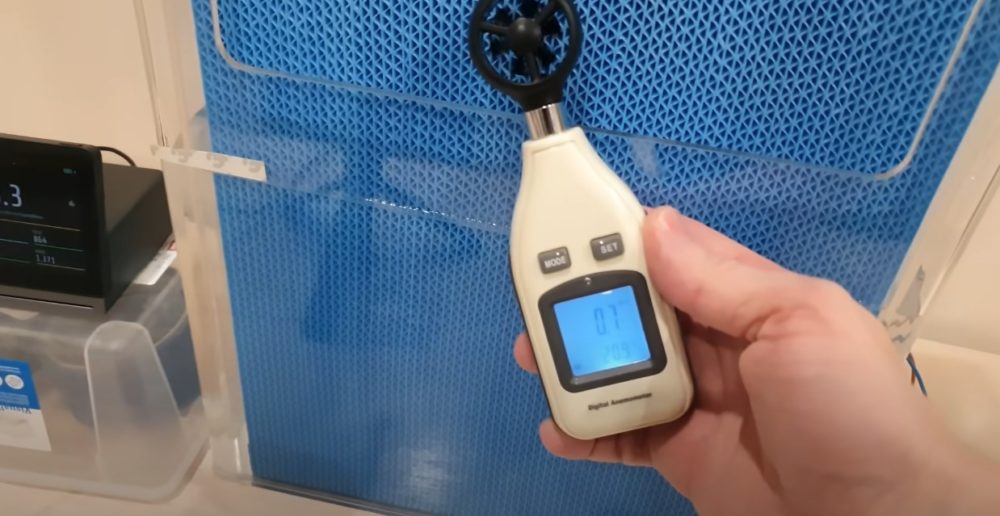

12. Насколько качественный получился увлажнитель, проверьте приборами измерения силы воздушного потока и влажности. Если приборов нет, можете просто прислонить руку к окошку корпуса. Через фильтр должны ощутить влажный поток воздуха.

Самодельный увлажнитель с компьютерными кулерами за час из корпуса испаряет до 220 грамм воды. Уровень влажности в сухой комнате поднимается от 30 до 45-48%.

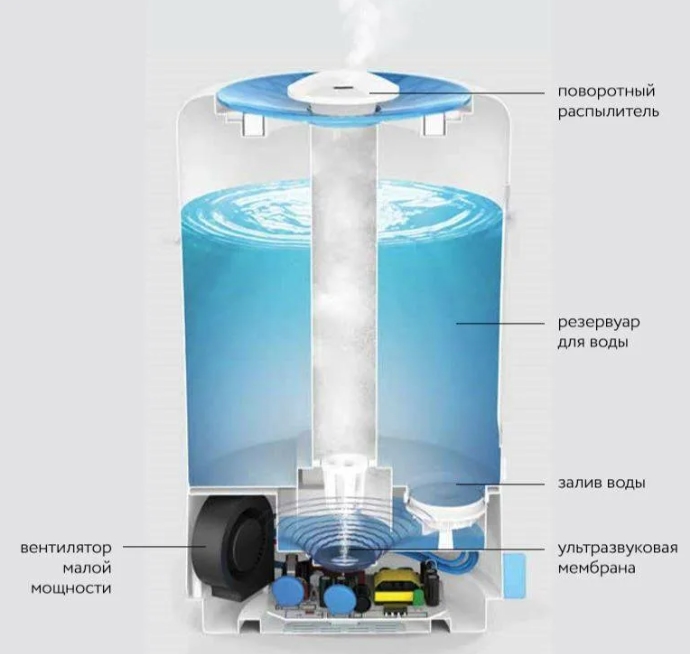

В отличие от дорогостоящего заводского увлажнителя ультразвукового типа, недорогой самодельный прибор дополнительно очищает воздух через антибактериальные фильтры.

Предлагаем ознакомиться с видео инструкцией.

Собираем своими руками производительную мойку воздуха

Увлажнитель с функцией мойки воздуха очищает помещение от пыли, аллергенов, бактерий и неприятных запахов. Приборы заводского изготовления дорогостоящие. Улучшить домашний уют за копейки поможет простая самоделка из пластикового контейнера.

Если вас заинтересовал этот вариант изобретения умельцев, начинаем подробно разбираться, как сделать увлажнитель воздуха своими руками с функцией мойки:

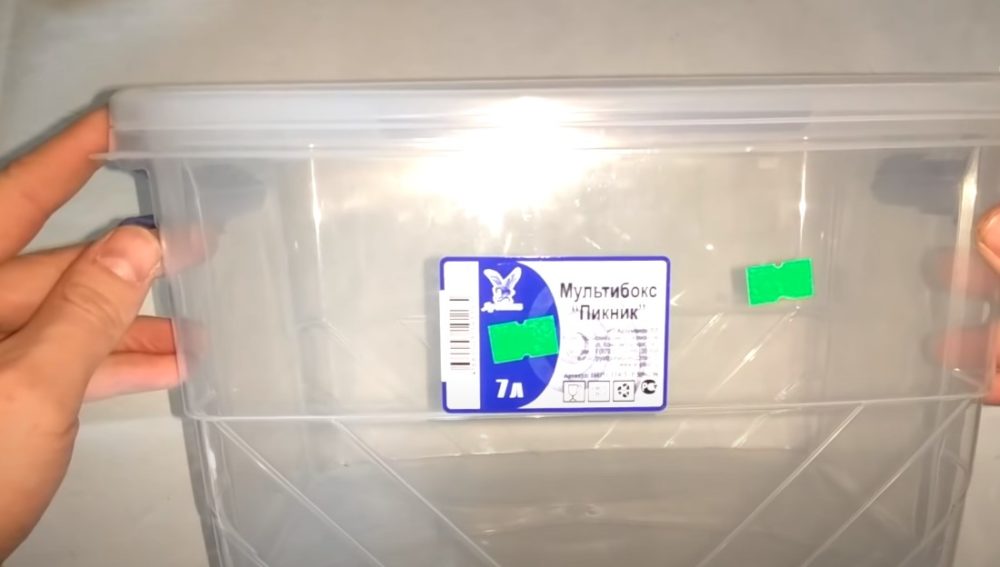

1. Возьмите пластиковый мультибокс для изготовления своими руками корпуса мойки. Оптимальная емкость изделия 7 литров.

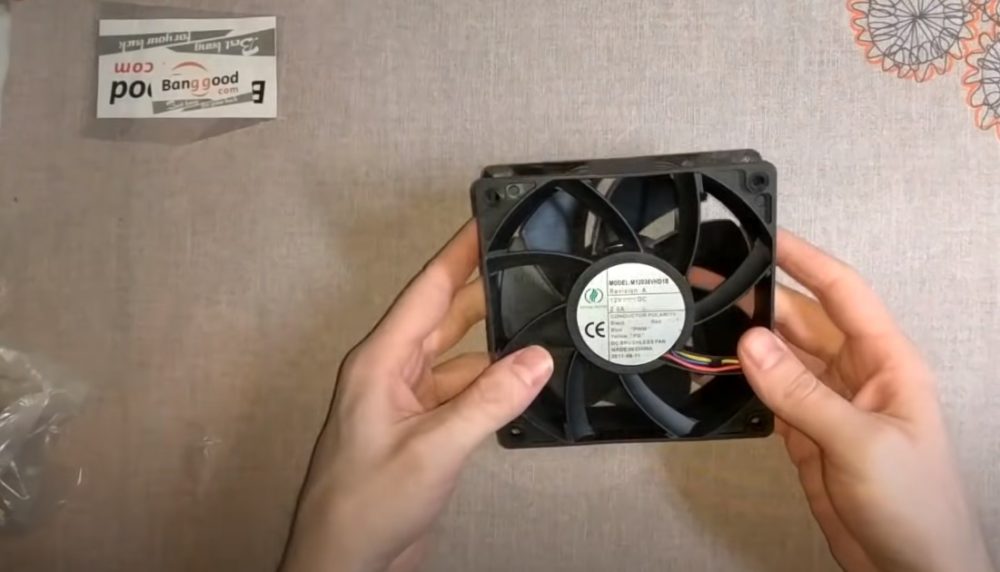

2. В качестве основного вентилятора используйте мощный компьютерный кулер, рассчитанный на 2 ампера.

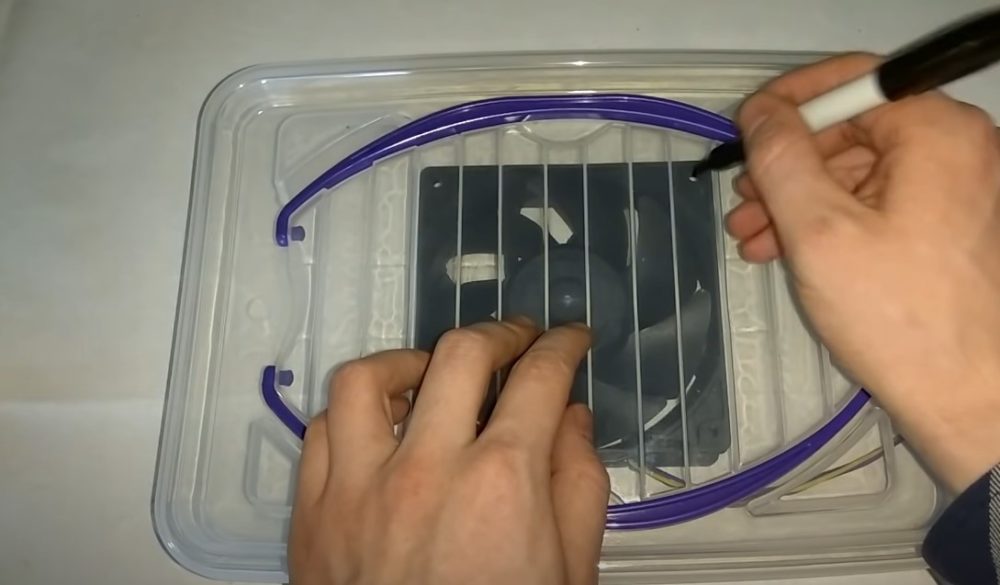

3. На крышке пластикового бокса разметьте маркером место крепления кулера. Расположите вентилятор примерно по центру.

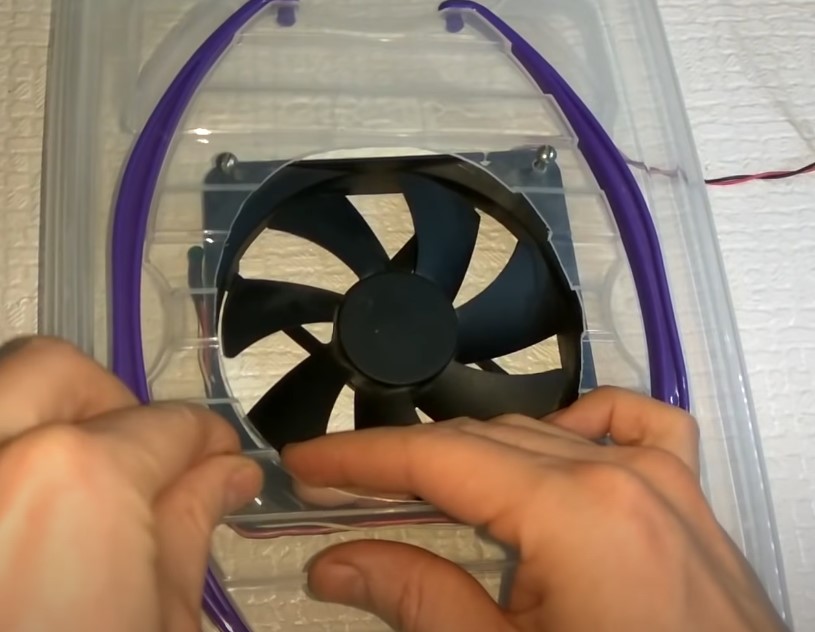

4. Вырежьте в крышке отверстие под забор воздуха кулером. Для фиксации вентилятора просверлите 4 отверстия, закрепите его болтами М4.

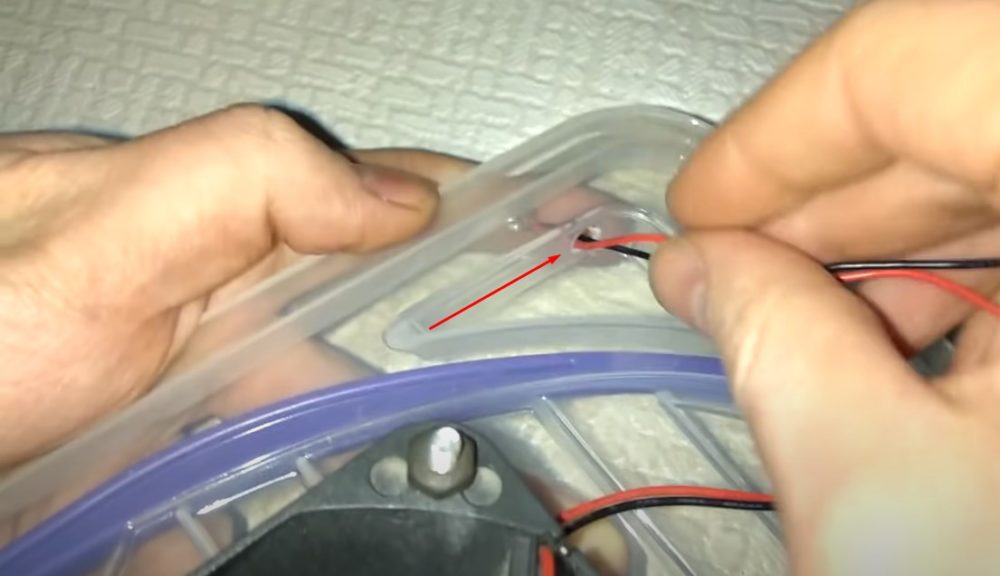

5. Кулер будет располагаться внутри бокса. Чтобы вывести провода для подключения электропитания, просверлите в крышке отверстие.

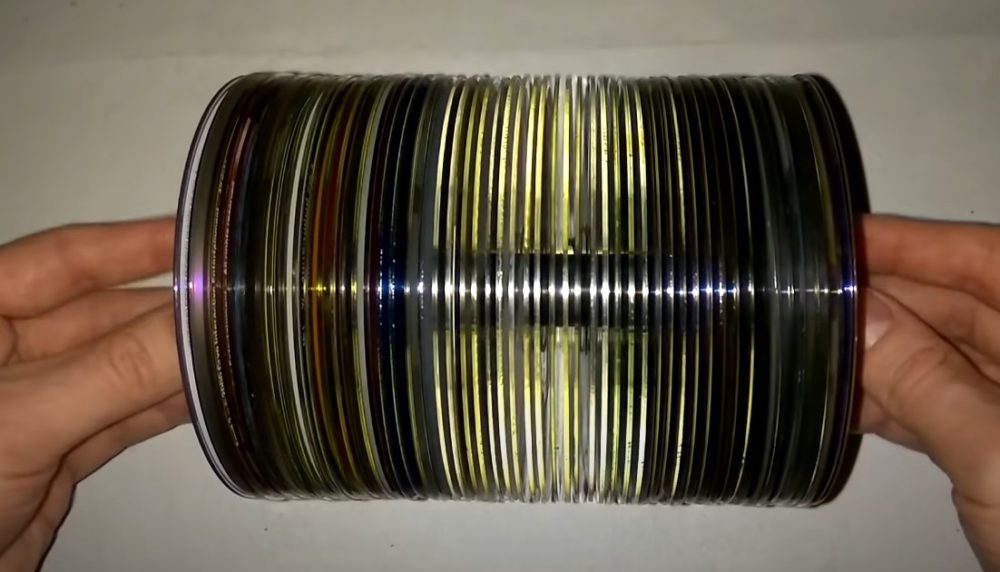

6. Для изготовления двух барабанов мойки используйте алюминиевые трубки диаметром 14 мм. Длина заготовок зависит от ширины контейнера. На трубки поочередно насаживайте CD диски.

Для образования между ними зазора используйте силиконовые или резиновые кольца. В итоге должны получиться наборные барабаны, где между каждым диском выдержан отступ 3-5 мм.

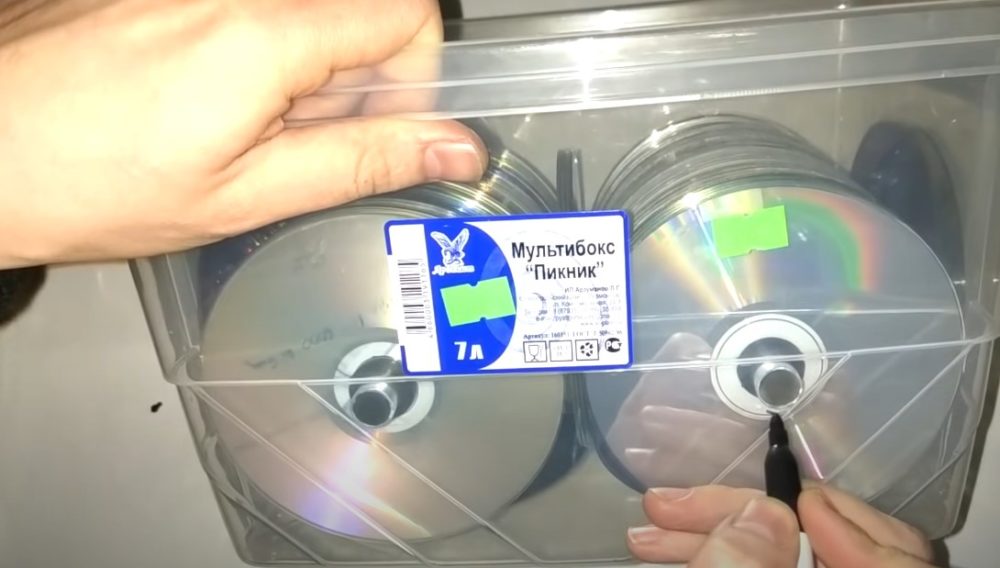

7. Сделайте опоры для валов барабанов. На боковых сторонах корпуса нанесите маркером метку, где будут фиксироваться валы. Для точности разметки уложите барабаны в мультибокс параллельно друг другу.

Выдержите одинаковые зазоры между самими болванками и боковыми стенками пластикового бокса. Сделайте временные распорки набором нужного количества CD дисков.

Убедитесь, что между кулером на крышке в закрытом состоянии и верхней частью барабанов имеется зазор минимум 2 см.

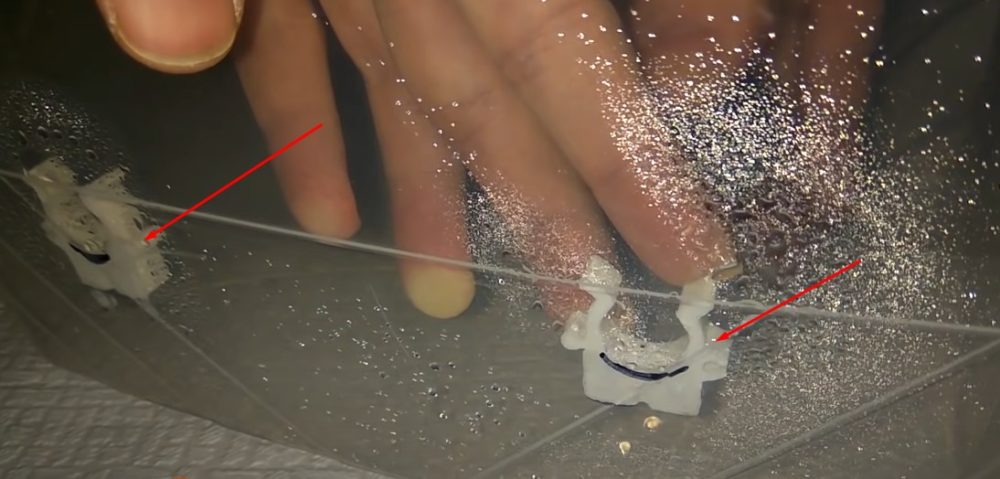

8. Сами опоры сделайте из пластиковых держателей для металлопластиковой трубы диаметром 16 мм. Клипсы распилите вдоль на 2 равные части, чтобы уменьшить толщину.

Каждую половинку детали приклейте горячим пистолетом к боковым стенкам мультибокса с внутренней стороны, придерживаясь нанесенной разметки.

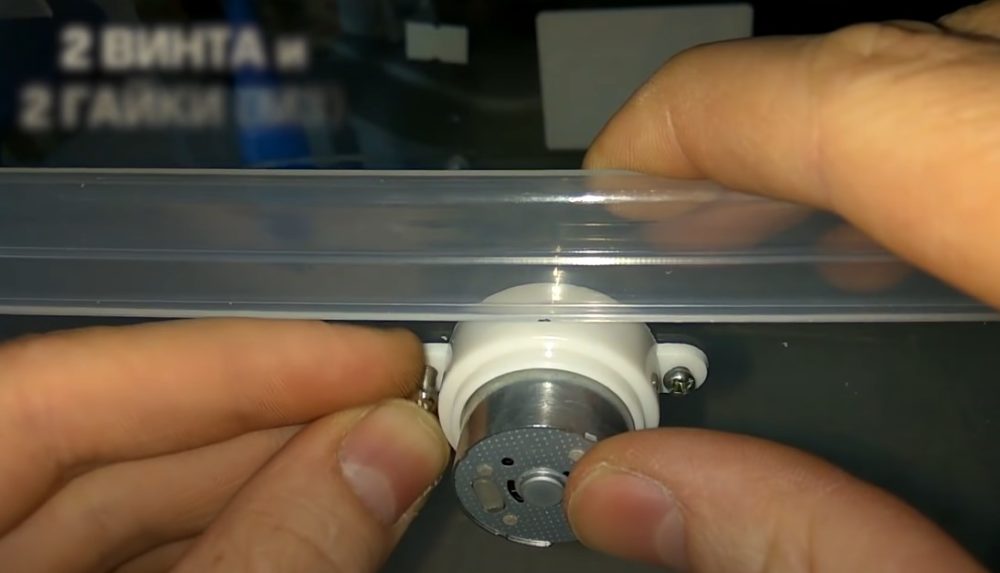

9. В крайнем верхнем положении боковой стороны бокса строго по центру установите мотор-редуктор. Сам мотор располагайте снаружи мультибокса. Внутрь бокса через просверленное сквозное отверстие введите вал с зубчатым шкивом.

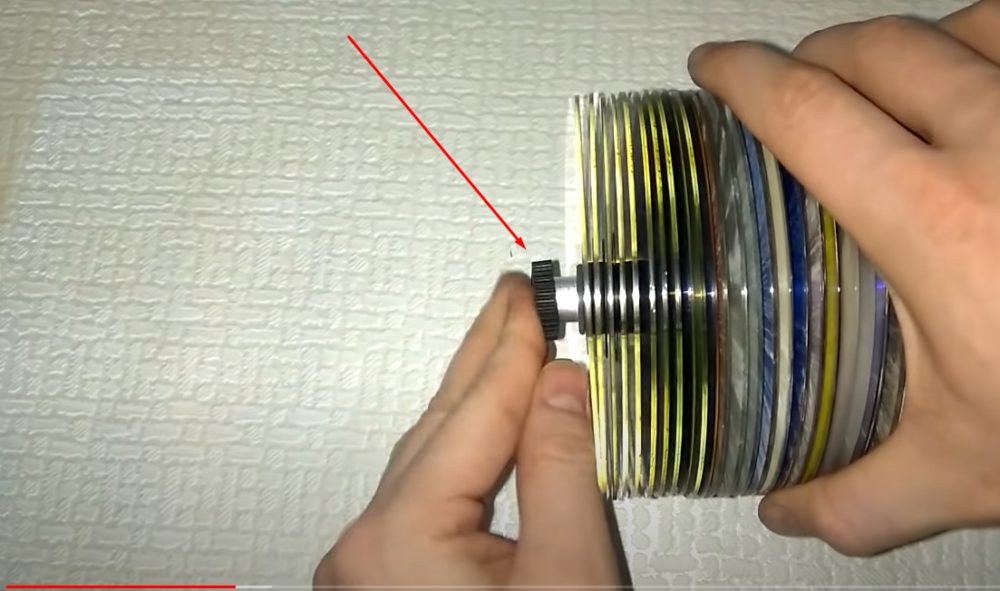

10. Для барабанов зубчатые шкивы сделайте своими руками из силиконовых колец, насаженных на алюминиевую трубку диаметром 14 мм. Колечки плотно прижмите между собой, смажьте поверхность клеем.

Приклейте отрезок зубчатого ремня. Шаг зубьев шкивов барабанов и мотор-редуктора должен совпадать. Количество колец для одного шкива набирайте с учетом ширины ремня.

Получившиеся детали снимите с алюминиевой трубки после застывания клея. Насадите сделанные своими руками шкивы на валы барабанов со стороны расположения мотор-редуктора.

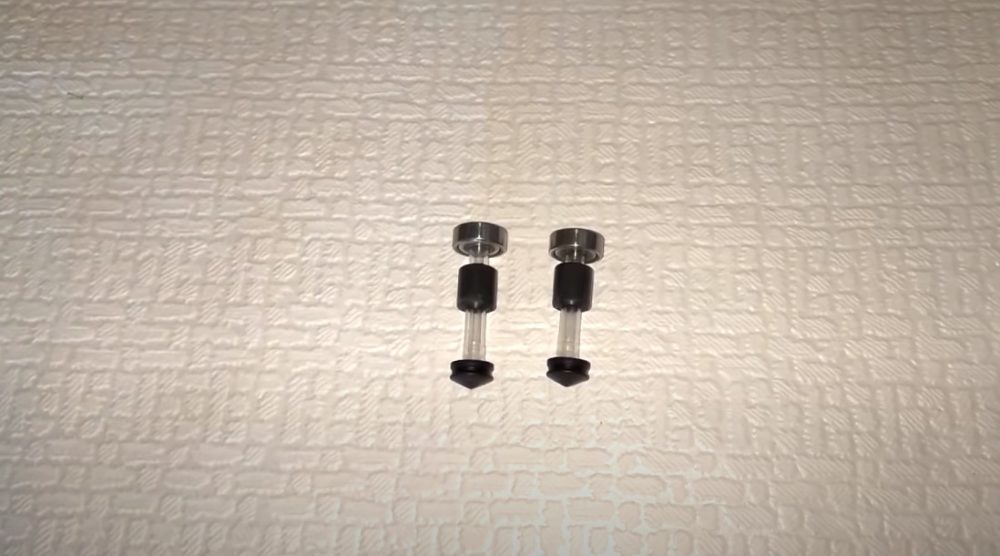

11. Чтобы барабаны легче вращались на держателях, оснастите их подшипниками с обеих сторон вала. Конструкцию сделайте своими руками из колпачков шприца. На одну сторону насадите плотно подшипник с наружным диаметром 16 мм, чтобы поместился в клипсе держателя.

Один выступающий тонкий край колпачка срежьте ножом. На другой толстый выступающий конец колпачка намотайте изоленту ровно столько, чтобы получившийся кругляк плотно вошел внутрь вала барабана.

Сделайте своими руками 4 детали с подшипниками на каждую сторону 2 валов.

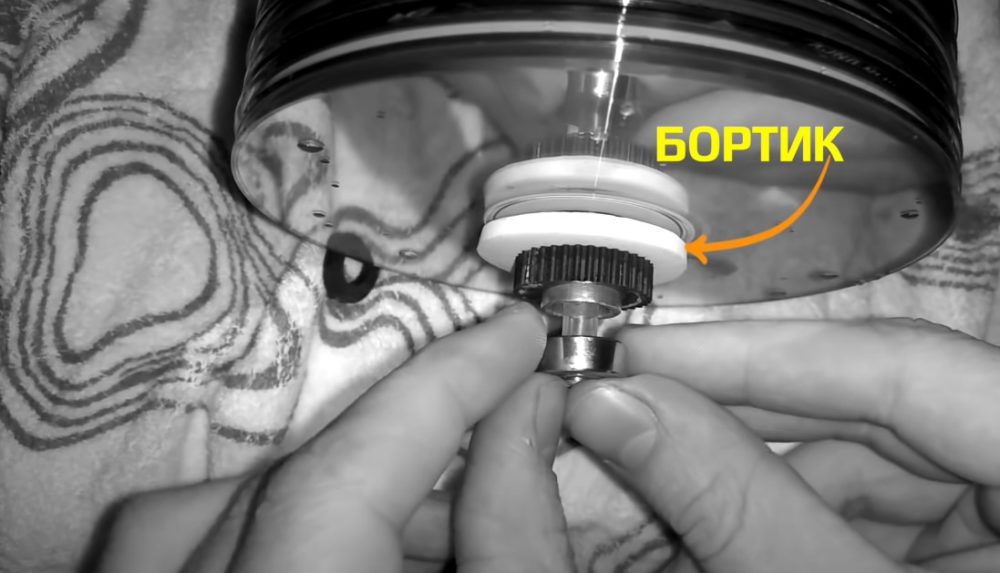

12. Соберите механизм зубчатого привода. Насадите на вал уплотнитель с коробки дисков, который исполнит роль бортика, не дающего слетать ремню. Установите сделанные своими руками подшипники с колпачками из шприцов.

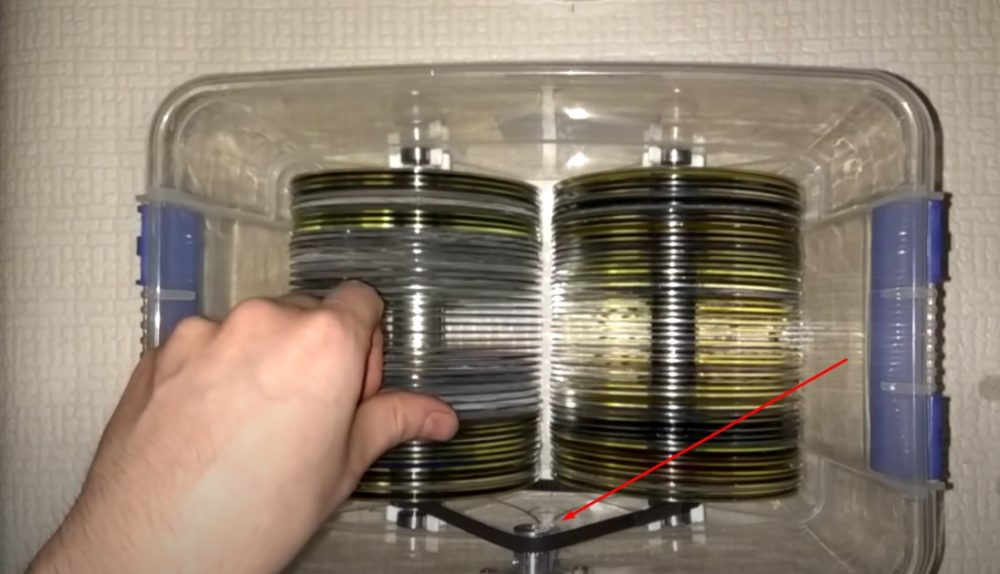

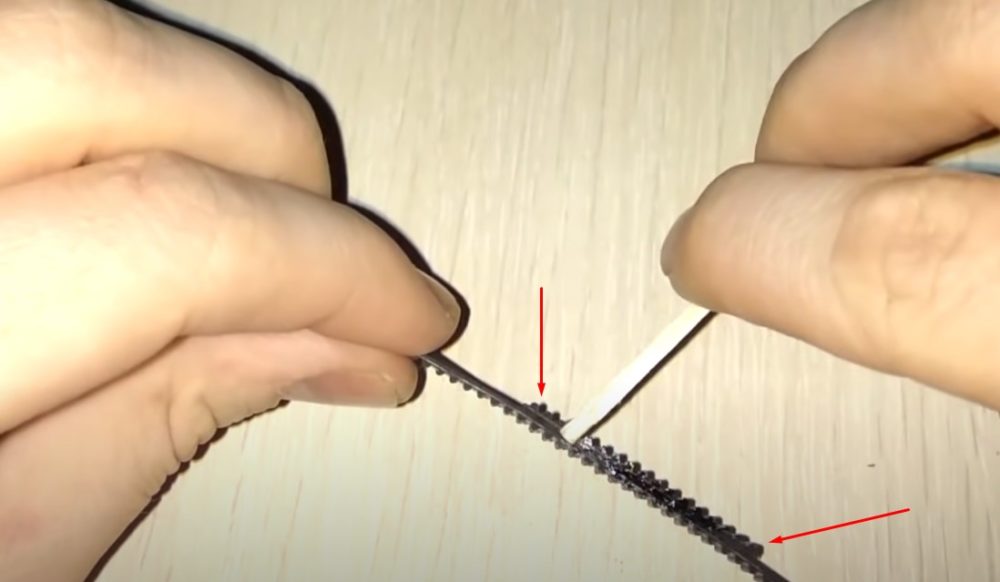

13. Барабаны с подшипниками установите внутрь мультибокса на свое постоянное место. Сделайте зубчатый ремень нужного диаметра. Разрежьте резинотехническое изделие, чтобы получилась лента. Уложите ее на шкивы двух валов барабанов и мотор-редуктора, соедините в кольцо.

В местах пересечения двух краев отрежьте лишние концы. Склейте торцы ремня. Для усиления стыка с обратной плоской стороны без зубьев наклейте отрезок зубчатой ленты.

14. Установите склеенный ремень на зубчатый привод. Проверьте правильность вращения барабанов.

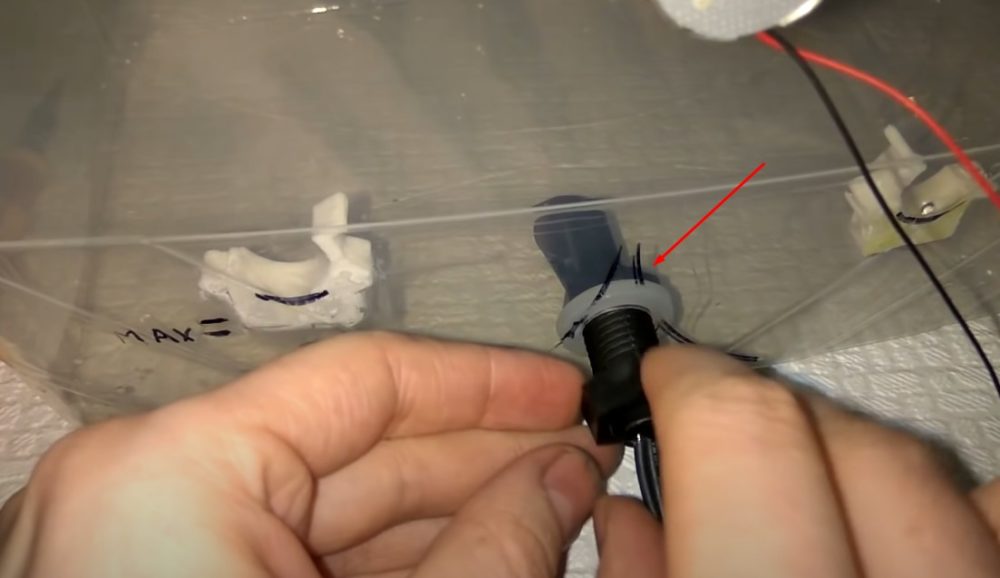

15. Установите датчик уровня воды в боковую сторону бокса. Он должен располагаться между дисковыми барабанами максимально близко к их месту сопряжения.

От дна бокса выдержите расстояние для рабочего хода поплавка датчика. Механизм с герконом будет автоматически отключать работу мойки при отсутствии требуемого уровня воды.

16. В крышке мультибокса просверлите отверстия для испарения воды. Количество произвольное, а диаметр не меньше 10 мм.

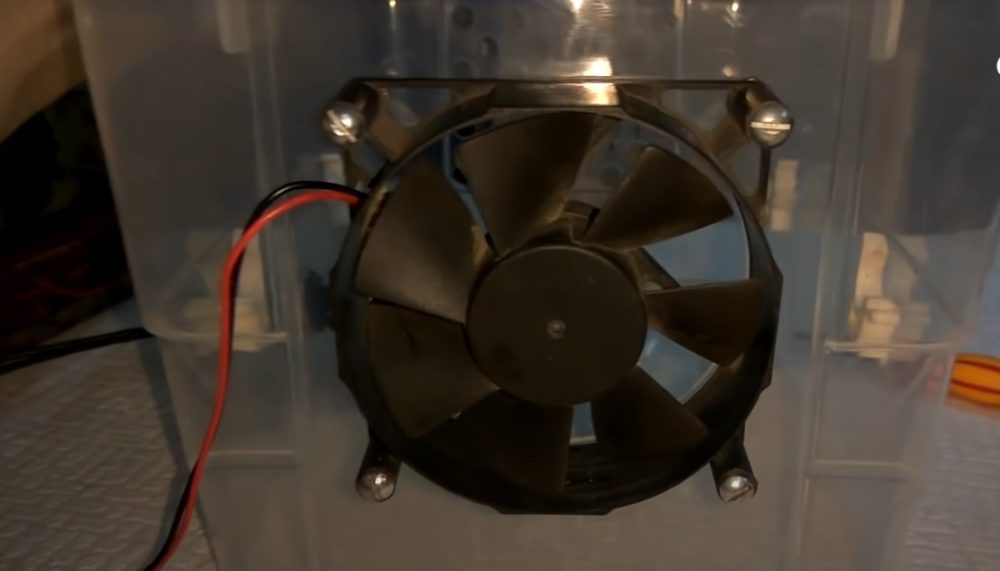

17. Основного вентилятора, установленного своими руками на крышке бокса, может не хватать для испарения воды. Увеличить производительность увлажнителя поможет установка на боковые стороны бокса дополнительных кулеров.

Располагайте вентиляторы там, где нет закрепленных держателей барабанов.

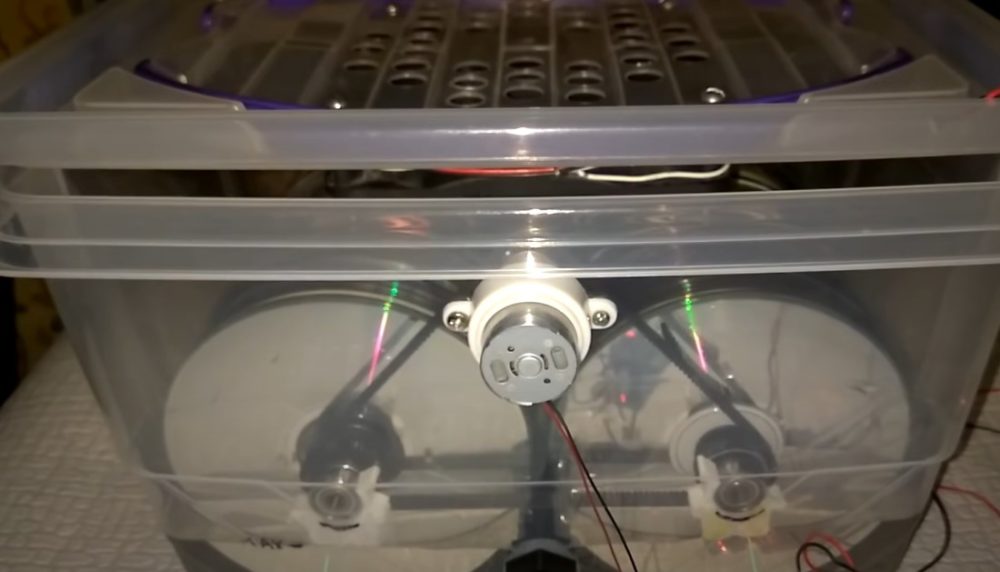

18. Соберите все детали мойки. Подведите электричество к кулерам, залейте воду. Проверьте работоспособность собранного своими руками механизма.

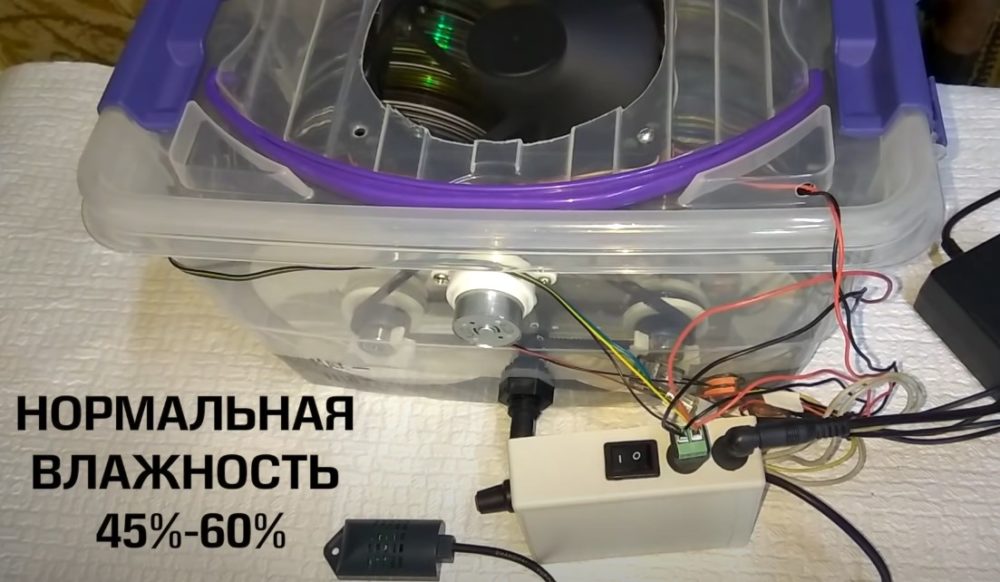

Для автоматизации работы собранную своими руками мойку можете подключить к контроллеру влажности. Электронный узел будет поддерживать норму для жилого помещения 45-60%.

К автоматике подключите датчик уровня воды с герконом. Весь электронный блок с реле, контроллером, питанием для кулеров разместите в отдельной коробке.



Смотрите видео с инструкцией.

Собираем своими руками увлажнитель на батарею отопления

С началом отопительного сезона воздух в жилом помещении пересушен греющимися радиаторами. Восстановит микроклимат простейший увлажнитель, который сможете своими руками собрать для квартиры или частного дома из имеющихся под рукой материалов.

Самодельный прибор навешивайте на батарею отопления, чтобы поступающий в помещение горячий воздух испарял влагу. Из чего собрать радиаторный увлажнитель воздуха своими руками для дома или квартиры, рассмотрим в подробной инструкции.

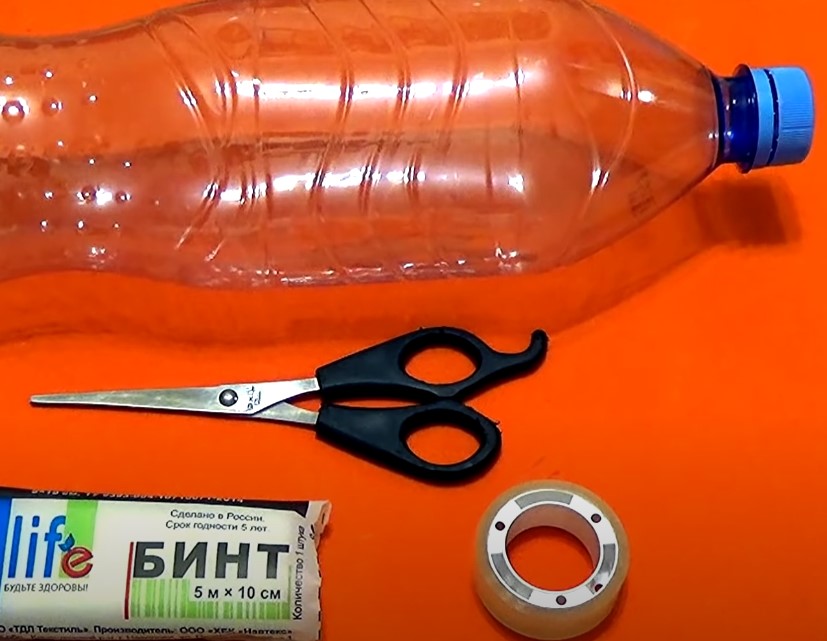

1. Подготовьте для работы материалы и инструменты. Понадобится пластиковая бутылка объемом 1,5-2 л, медицинский бинт, скотч и ножницы.

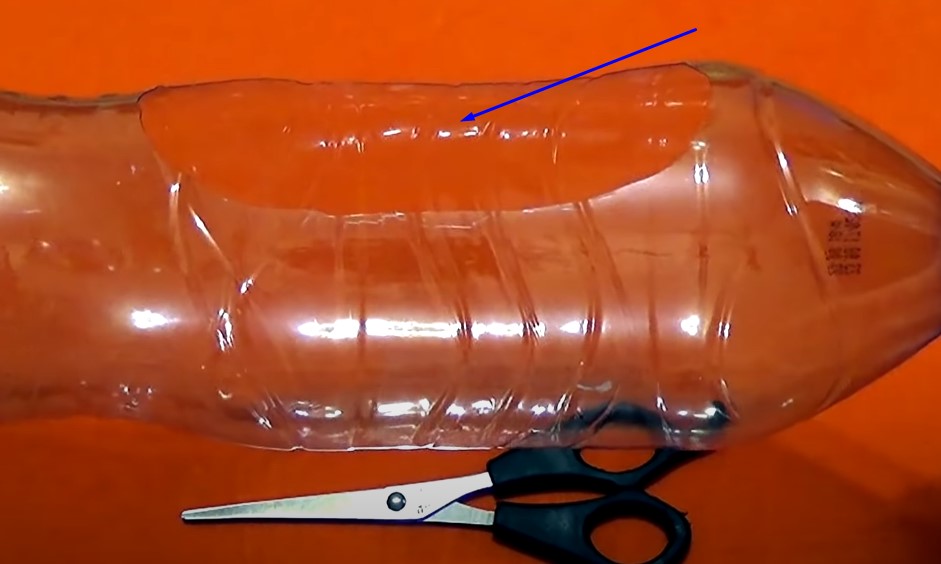

2. В боковой стороне бутылки ножницами вырежьте отверстие. Сделайте его аккуратным, продолговатой формы. Оставьте высокие закругленные борта, чтобы вода из бутылки не выливалась.

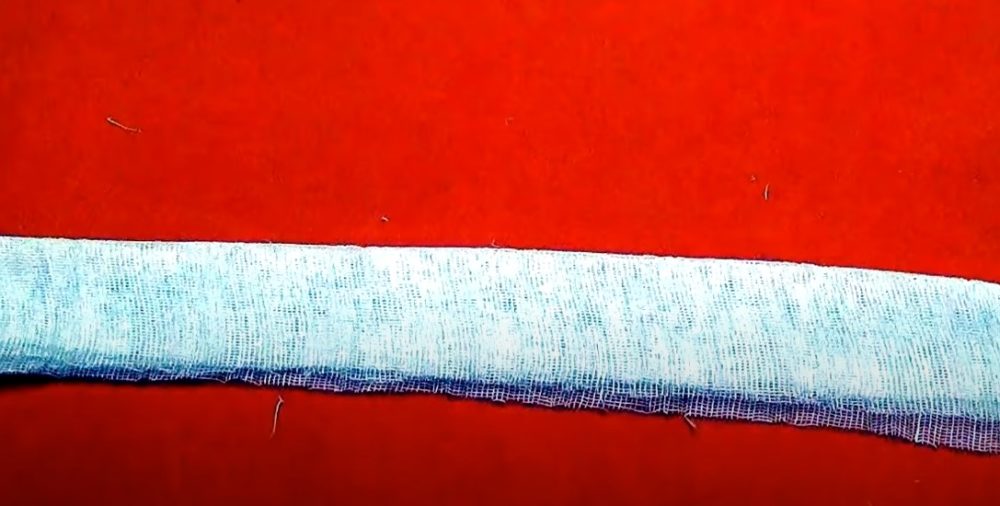

3. Размотайте медицинский бинт длиной 5 м. Сложите полосу вдоль для получения 4 слоев марли.

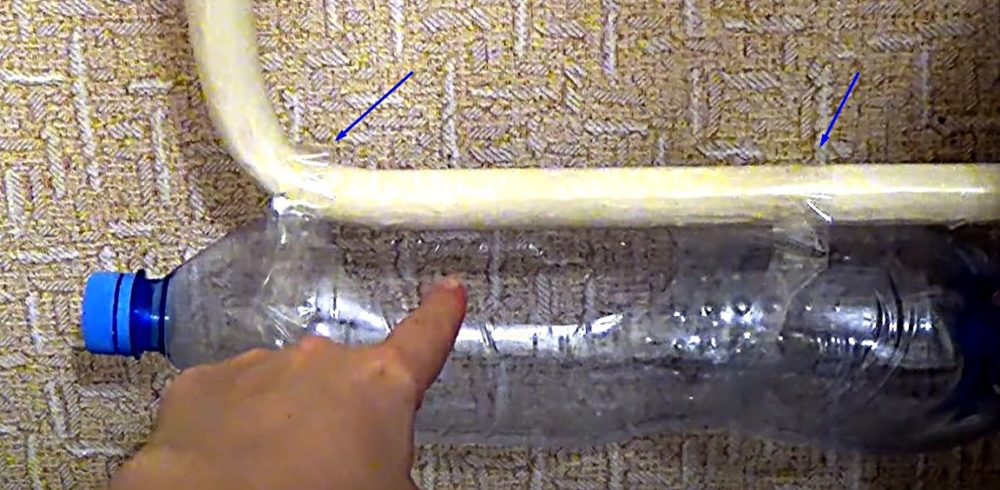

4. Узким скотчем примотайте горизонтально пластиковую бутылку на подходящую к батарее трубу. Вырезанное отверстие расположите вверх. Если подключение труб идет из-под пола, постарайтесь закрепить бутылку к секциям радиатора.

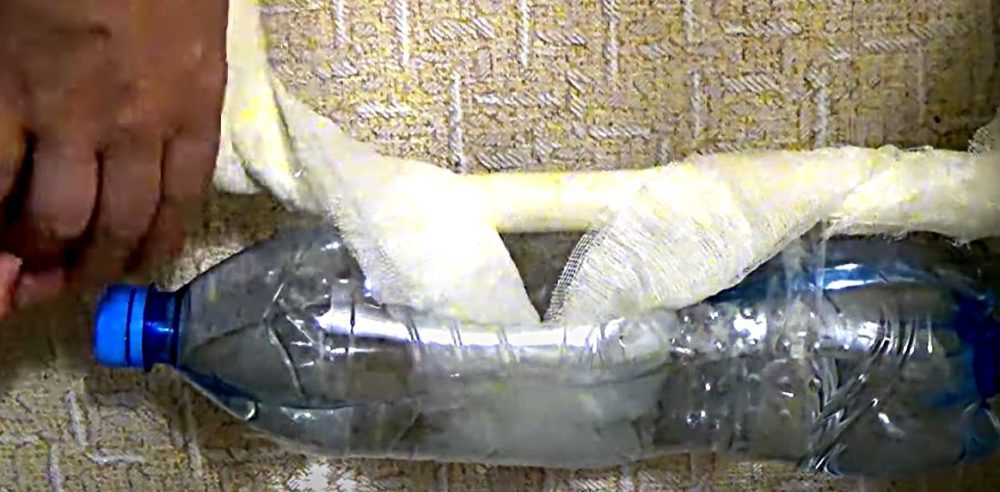

5. Через прорезанное окошко налейте в бутылку воды. Возьмите ленту из бинта, середину погрузите внутрь емкости для поглощения влаги. Края марли по обе стороны бутылки намотайте на подводящую к батарее трубу.

Работает простой увлажнитель воздуха по принципу естественного испарения. Бинт поглощает воду из бутылки. Испарение происходит в области намотанных лент на горячую трубу возле батареи.

Увлажнение прекращается, когда вовремя забыли долить воды или выключили отопление.

Смотрите видео, как самостоятельно изготовить простейший увлажнитель воздуха.

Способы повышения влажности воздуха

Купленный в магазине или собранный увлажнитель своими руками – не единственный способ довести показатели воздуха до нормы. Пока не успели обзавестись прибором, воспользуйтесь несложными хитростями:

Можете на быструю руку сделать аналог увлажнителя, поставив работающий вентилятор перед развешенным мокрым полотенцем. Периодически по мере высыхания смачивайте его в воде или опрыскивайте с пульверизатора.
