Делаем эффективную вентиляцию в курятнике своими руками

Зачем нужна вентиляция в курятнике? Она необходима для отведения сырости и паров аммиака, образующихся при разложении птичьего помета.

В небольших домашних сараях актуально обустраивать естественное вентилирование. Фермерские птичники и крупные птицефабрики оснащают принудительной и смешанной вентиляцией.

фото - вентиляция в курятнике
Вентиляция в курятнике

Чтобы инженерная система зимой не стала источником тепловых потерь, воздуховоды оснащают регулируемыми заслонками, устанавливают датчики температуры и влажности.

Естественная вентиляция в курятнике своими руками может быть создана методом установки минимум двух пластиковых труб в разных концах помещения.

Вытяжку обрезают под потолком и выводят через крышу. Приточную трубу тоже выводят на улицу, но в сарае опускают к полу. Для изготовления механической вентиляции потребуется установить вентиляторы.

Насколько важна в курятнике вентиляция

Курица выносливая птица, но при содержании в плохих условиях склонна к заболеванию, потере веса и прекращению яйценоскости. Проблема здоровья поголовья актуальна в птичниках с отсутствующей вентиляцией.

Курицу нельзя просто содержать в необорудованном сарае, даже если ежедневно чистите помет. Остатки органики разлагаются, перерабатываются бактериями, что приводит к образованию высокой концентрации влаги и аммиака.

Сырость опасна для суставов птицы. Со временем в стаде появляются хромающие и падающие на ноги особи. Увеличивается падеж молодняка.

В холодное время года из-за сырости повышается риск поражения кур простудными заболеваниями. Пары аммиака опасны для дыхательных путей. Дополнены они углекислым газом и сероводородом.

При попадании вредных паров в дыхательную систему у кур снижается аппетит. С ослабеванием организма уменьшается рост и яйценоскость.

Фото При работающей вентиляции в птичнике дольше держится сухая подстилка
При работающей вентиляциив птичнике дольше держится сухая подстилка

Вентиляция выводит из курятника вредные пары и влагу. Птица получает полезный для развития свежий воздух. Жарким летом через вентиляционную сеть охлаждается птичник.

В сухой чистый курятник со свежим воздухом приятнее войти птицеводу, чем пребывать внутри влажного сарая с выедающим глаза аммиаком.

Какой тип вентиляции актуален для курятников

По способу воздухообмена выделяют 3 вида вентиляционных сетей. Недорогой в реализации вариант своими руками – естественная вентиляция.

Инженерная сеть работает за счет разницы температур и давлений, что приводит к созданию тяги.

Естественное вентилирование несложно сделать через прорезанные продухи с заслонками или проложить каналы из ПВХ труб. Вариант подойдет для небольшого сарая, где хозяин содержит до 20 кур.

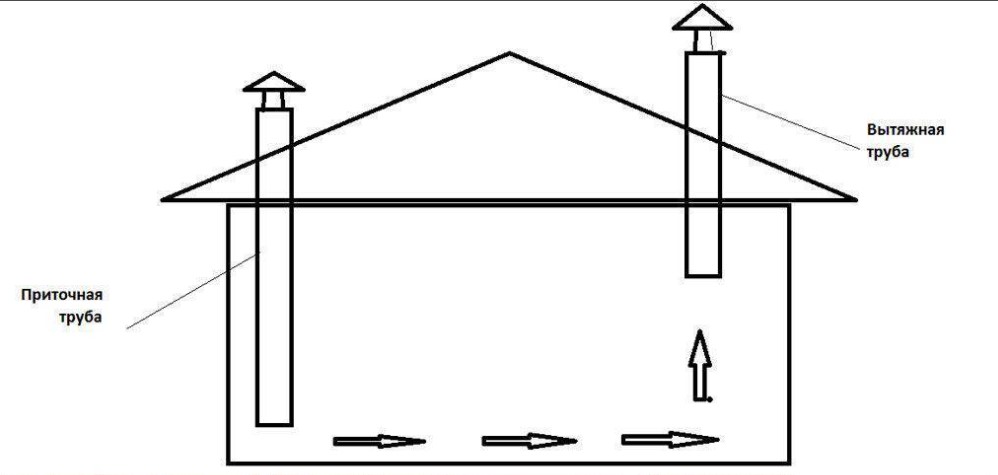

Фото Простейшая для реализации своими руками схема естественного воздухообмена

Механическая – это канальная вентиляция с установленными вентиляторами на вытяжных и приточных воздуховодах.

Воздухообмен выполняется принудительно, не зависит от температуры воздуха и давления. Инженерная сеть дорогая и сложная в реализации своими руками. Актуальна принудительная вентиляция на фермах, где количество поголовья превышает 50 кур.

Фото Принудительная вентиляция на птицеферме
Принудительная вентиляция

Смешанная – это естественная и механическая вентиляция в одном исполнении. Вентилятор обычно ставят на вытяжку, а приток воздуха идет естественным путем.

По исполнению инженерная сеть бывает канальной и бесканальной. Во втором варианте вытяжной вентилятор просто ставят в форточку окна курятника.

Сеть недорогая и простая в исполнении своими руками. Подойдет для курятника, где содержат от 20 до 50 кур.

Фото Врезанный в стену вытяжной вентилятор

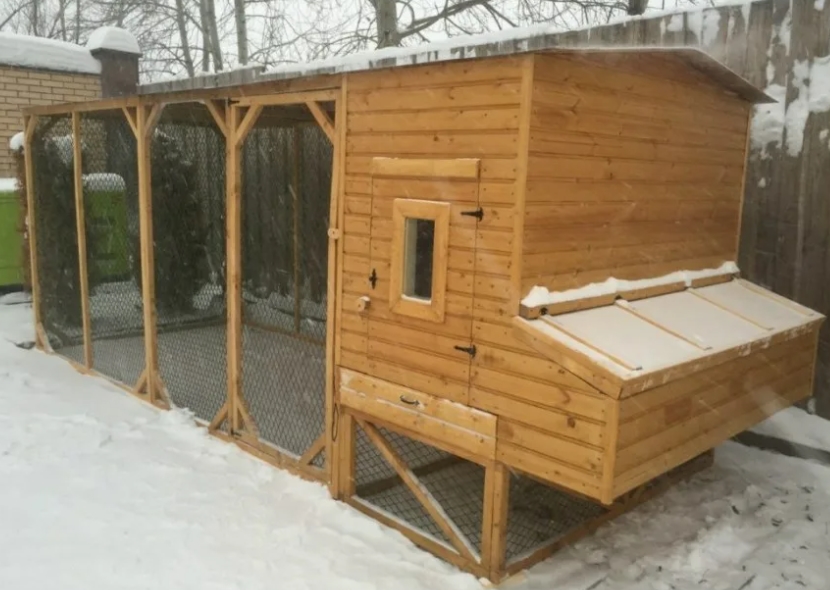

Особенности зимней вентиляции курятника

Летом двери и окна птичника открыты. Куры большее время суток проводят на улице. Птица получает полный объем свежего воздуха.

С приближением холодов нужно задуматься, какая будет вентиляция в курятнике зимой, чтобы обеспечить кур свежим воздухом и не повысить теплопотери.

С учетом размера птичника и количества поголовья пернатых делайте естественную, смешанную или механическую вентиляцию. Воздуховоды и продухи оснащайте заслонками, чтобы можно было закрывать в период сильных морозов.

Для подогрева воздуха установите электрообогреватели. Не организовывайте притоки вблизи насестов, кормушек и гнезд во избежание простуды и обмораживания птицы.

Расчет вентиляции

Сложные расчеты оставьте инженерам, занимающимся проектированием механической вентиляции для фермерских и промышленных птицеферм. Параметры воздухообмена для домашнего птичника определяйте по простой схеме.

На 1 кг живой массы птицы рекомендуется поступление свежего воздуха 4 м3/час. Минимальное значение притока – 1,12 м3/час.

Для расчета общей производительности вентиляции умножьте рекомендуемый объем воздухообмена на живую массу всего поголовья. По результатам расчетов подбирайте производительность вентиляционного оборудования.

Инструкция монтажа смешанной вентиляции в курятнике

В смешанной системе своими руками принудительной можете сделать вытяжку или приток. Если тщательно проанализируете состояние внутренней атмосферы курятника, обнаружите большое скопление влаги на потолке.

В верхней части сарая также наблюдается высокая концентрация аммиака. Резкий запах усиливается с отдалением от пола и приближением к потолку.

По результатам несложных исследований становится понятно, что для отведения сырости и аммиака целесообразно механической сделать вытяжку. Приток в курятник можете оставить естественный.

Схема механической вытяжки состоит из общего воздуховода, вентиляционного блока и вытяжных отверстий под потолком. Для ее реализации своими руками понадобится:

  • центробежный вентилятор;

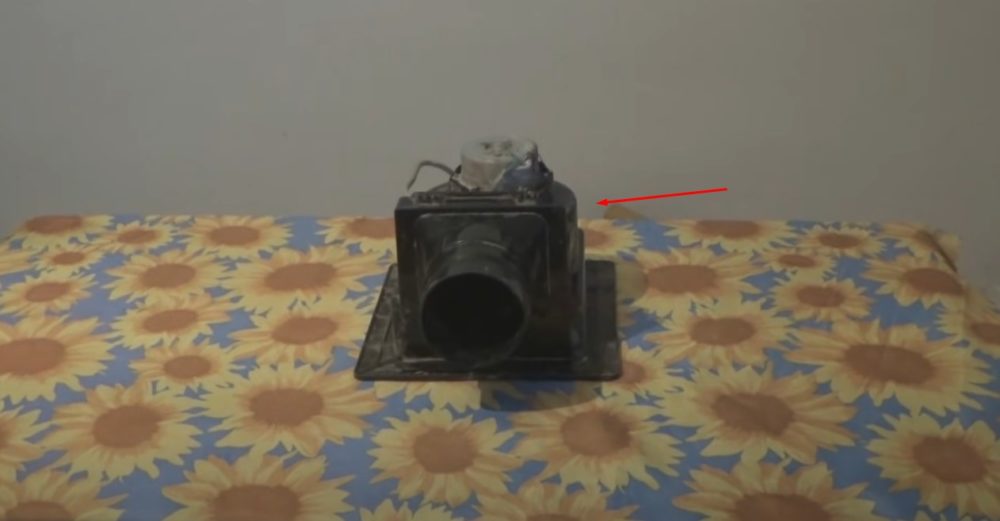

Центробежный вентилятор
  • 2 ПВХ тройника;

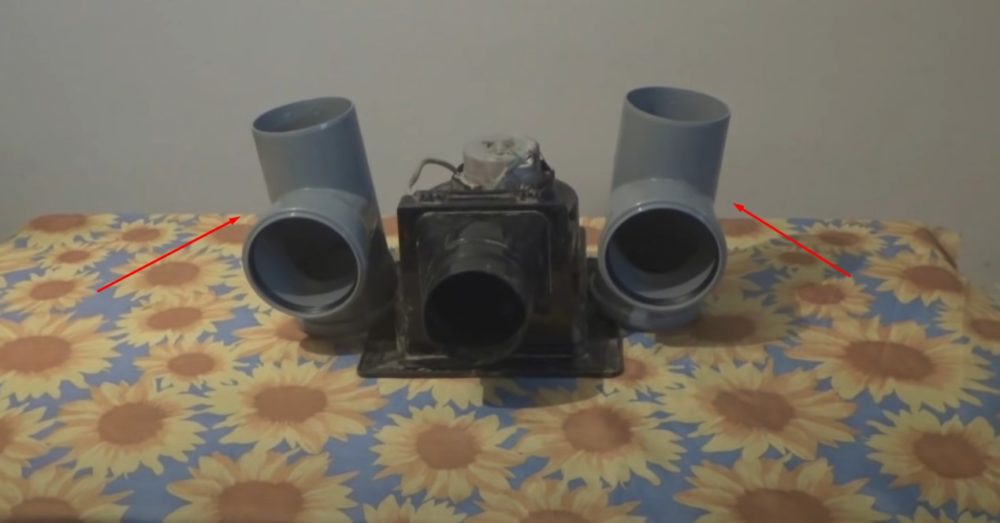

Канализационные ПВХ тройники диаметром 110 мм

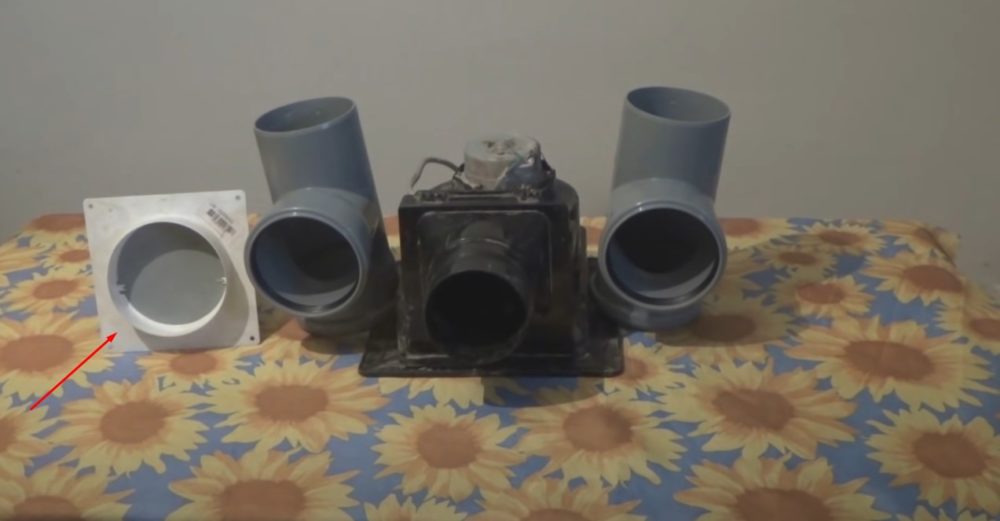

  • воздушный клапан диаметром 110 мм;
  • 2 перехода 110 х 124 мм;

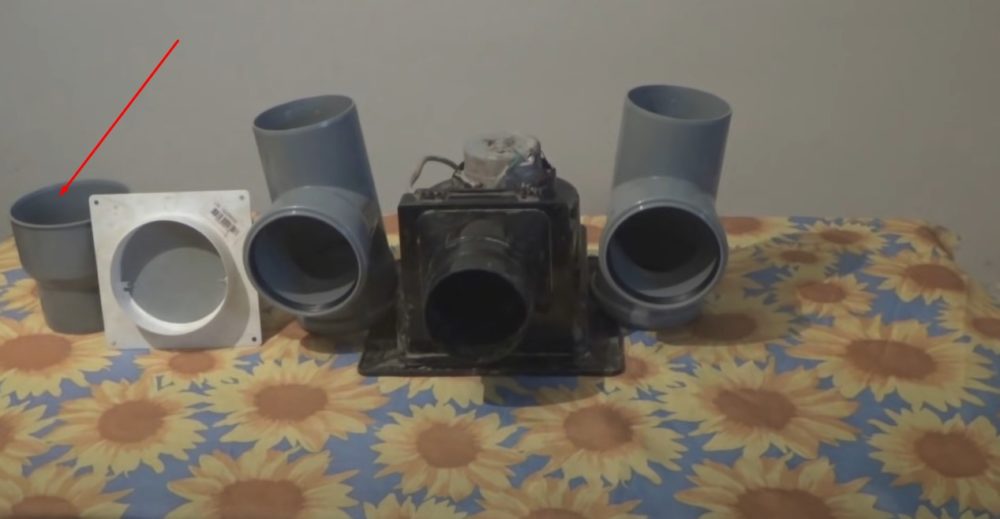

ПВХ переход 110 х 124 мм
  • 3 патрубка диаметром 110 мм длиной 150 мм;

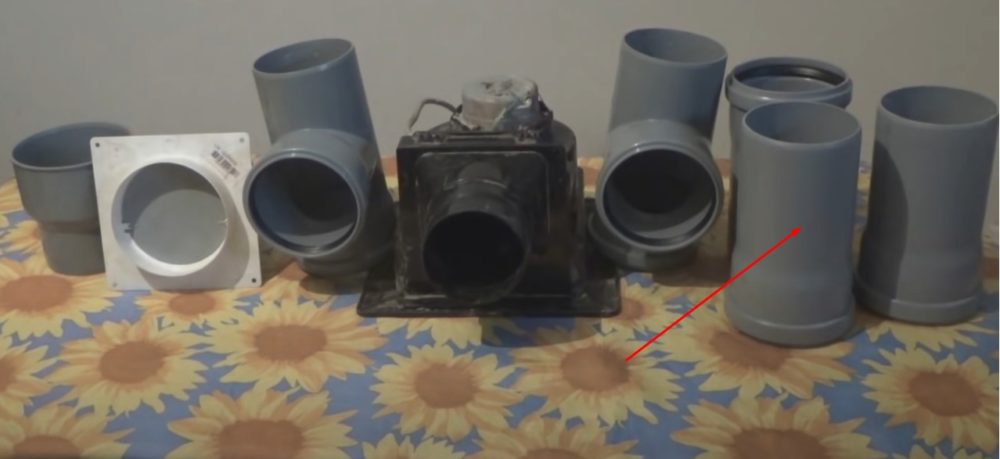

Трубы 110 х 150 мм

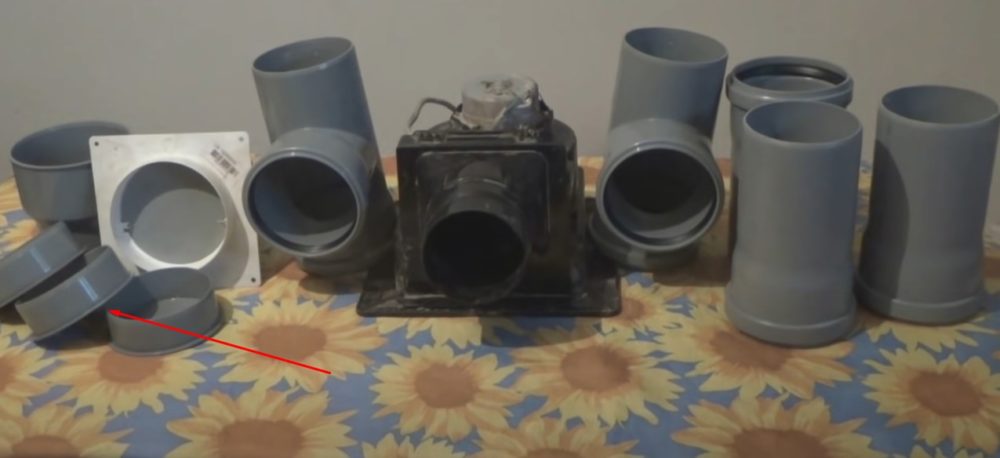

  • 3 заглушки сечением 110 мм;
  • исполняющий роль дефлектора колпак на уличный вытяжной воздуховод;

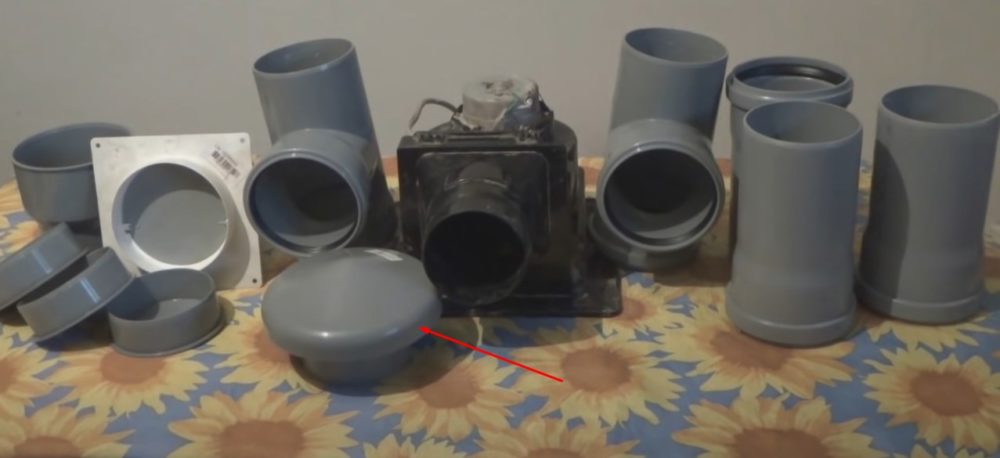

Колпак на вытяжную трубу
  • хомуты для крепления ПВХ каналов диаметром 110 мм (количество крепежей зависит от протяженности воздуховода);

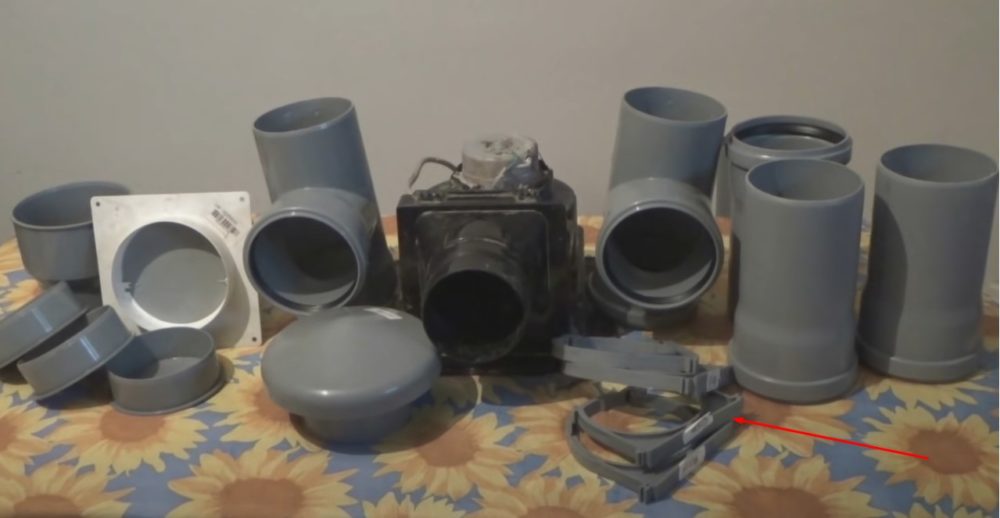

Хомуты
  • по 2 трубы 110х500 мм и 110х1000 мм;

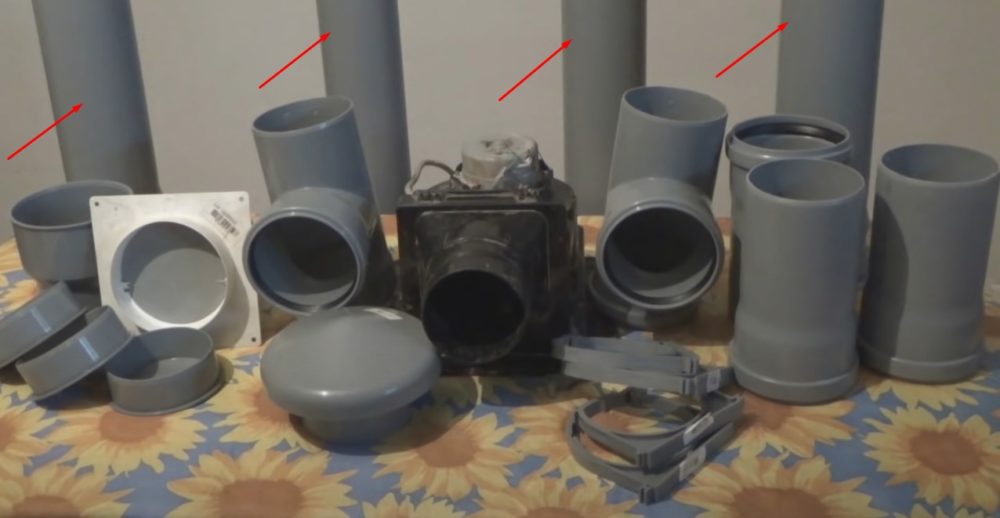

ПВХ трубы
  • муфта для соединения воздуховодов диаметром 110 мм;

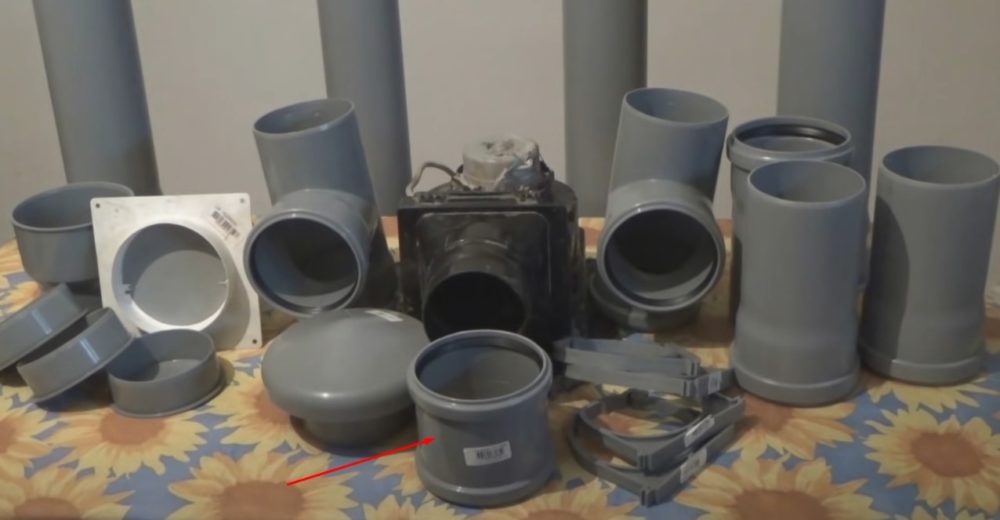

Муфта

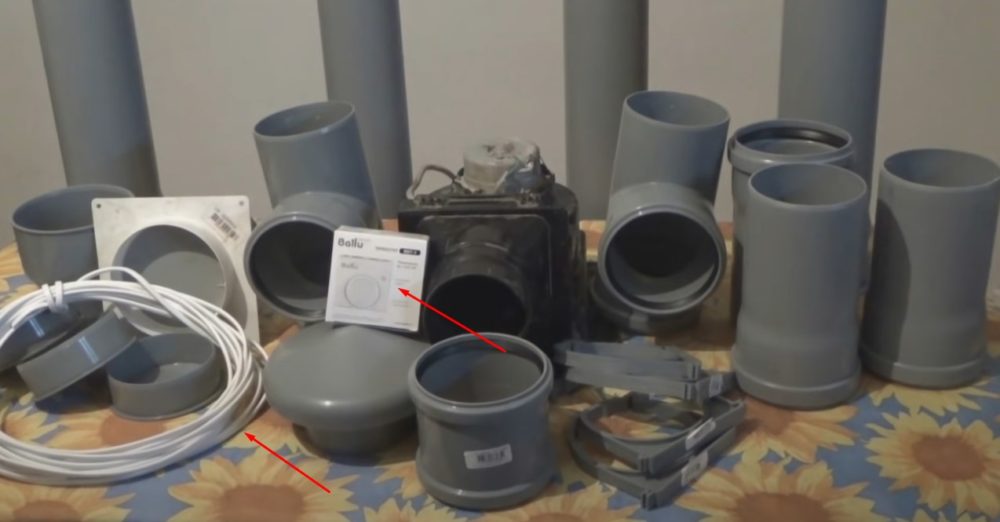

  • термостат и кабель;
  • вытяжные анемостаты (количество зависит от расчетов схемы вентиляции, но желательно не меньше 3 штук).

Фото Вытяжной анемостат

Во время монтажа могут понадобиться дополнительные детали или трубы другой длины. Все зависит от размера курятника. Из основных инструментов подготовьте болгарку, отвертку, электродрель.

Предлагаю подробно рассмотреть, как сделать вентиляцию в курятнике с вытяжным вентилятором:

  1. Чтобы понять принцип работы вытяжной системы, соберите сначала на столе уменьшенную версию схемы. Насадите ПВХ муфту на выход центробежного вытяжного вентилятора.

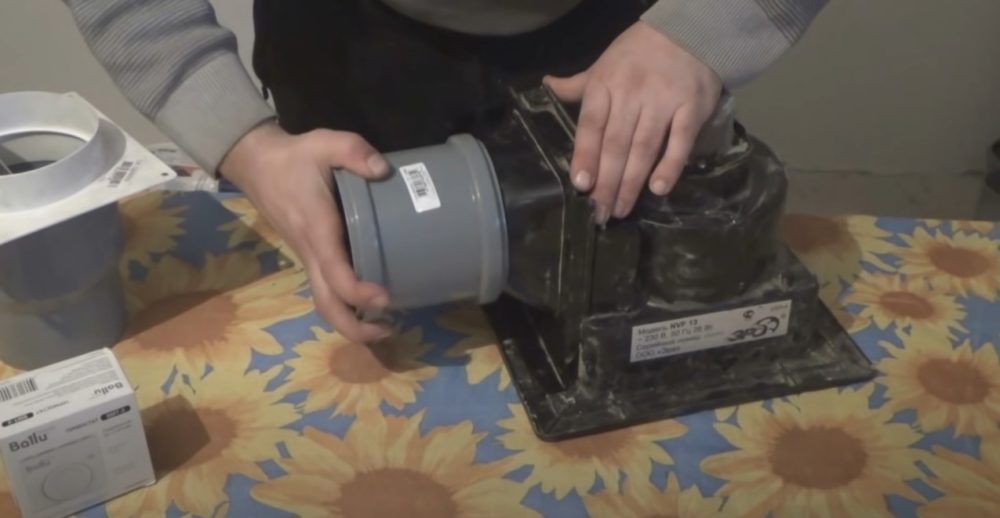

Фото Насаживание муфты на выход вентилятора

  1. К муфте подсоедините переходник 110 х 124 мм с воздушным клапаном.

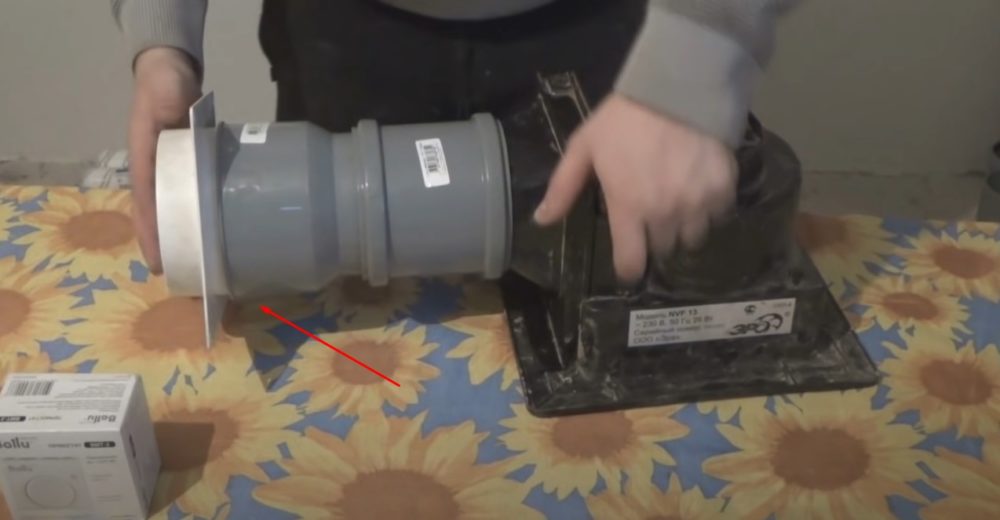

Фото Воздушный клапан с переходником

  1. Подключите вентилятор к розетке, проверьте работу клапана. Заслонка должна открываться воздушным потоком. Когда вентилятор будет выключен, шибер самопроизвольно закроется.

Воздушный клапан предотвратит зимой проникновение через вентиляционный канал холодного воздуха в курятник.

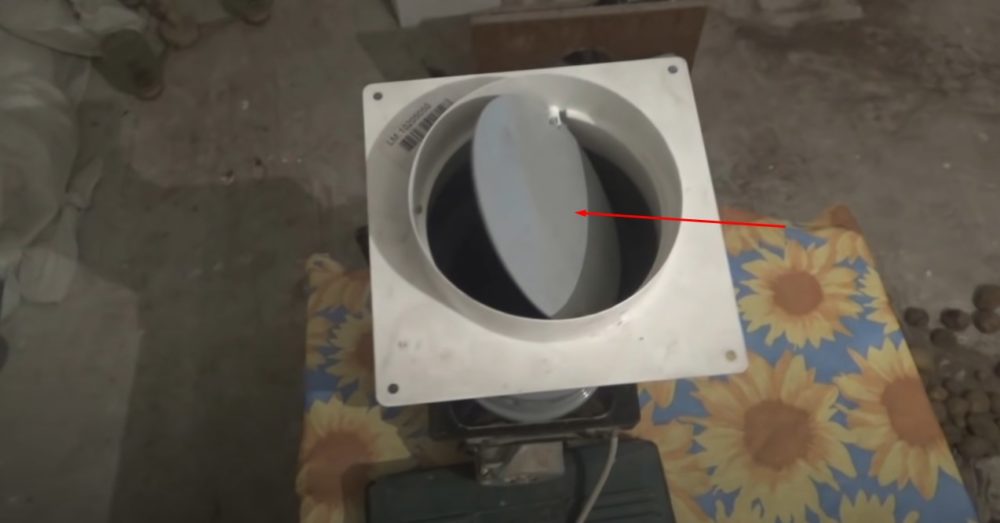

Открытая заслонка воздушного клапана при работающем вентиляторе
  1. Для дальнейшего испытания системы соберите вход уменьшенной версии схемы. От установленного клапана с переходником будет выход трубой на улицу через крышу курятника. К входу центробежного вентилятора последовательно подсоедините 2 тройника.

Торцовое отверстие на прямом участке закройте заглушкой. Боковые отверстия тройников оставьте открытые. Они будут выходить из чердака через потолок в курятник для захвата грязного воздуха.

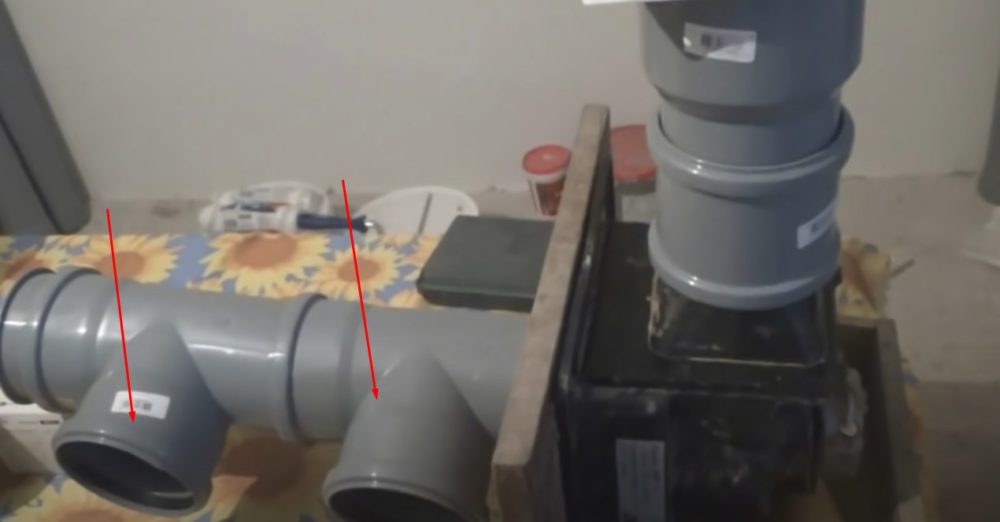

Тройники на входе центробежного вентилятора
  1. Включите вновь вентилятор, проверьте наличие всасывания воздуха через боковые отверстия тройников. Прислоните бумажный лист. Он должен прилипнуть к отверстию, удерживаться потоками воздуха на протяжении работы вентилятора.

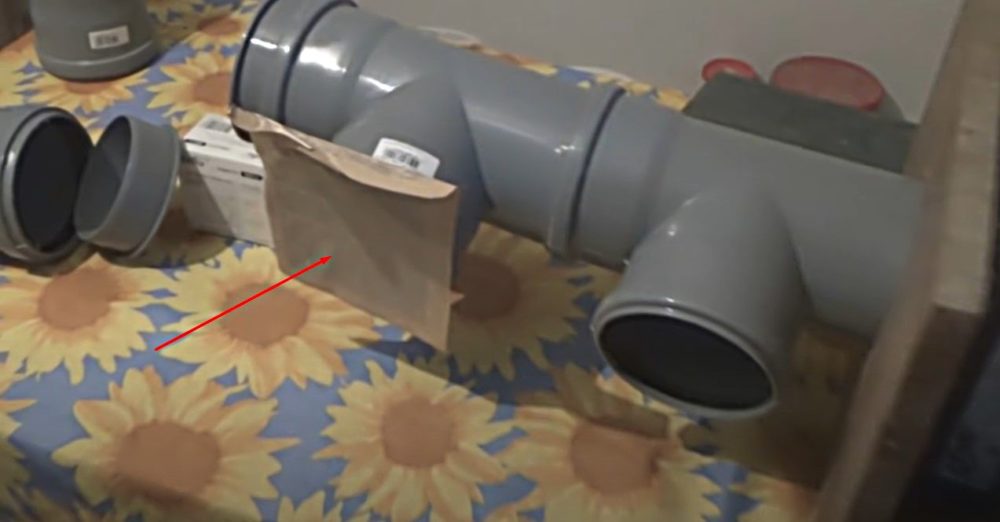

Удерживаемый потоками воздуха лист бумаги
  1. После тестирования системы приступайте к сборке схемы в реальных размерах. Вентилятор во избежание поломки и возгорания нельзя ставить без защиты на чердаке. Найдите для электрооборудования ящик или соберите его своими руками из кусков фанеры.

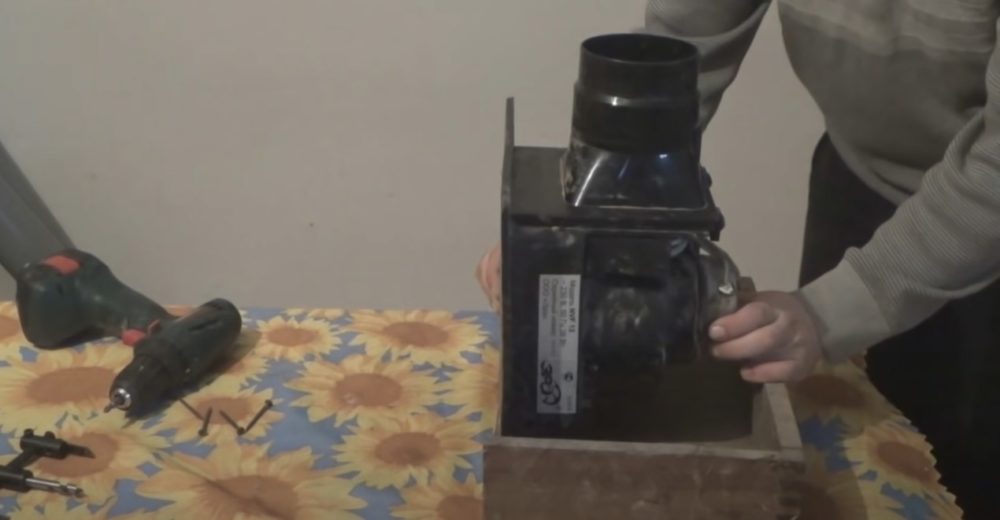

Фото Сборка деревянного короба для вентилятора

  1. Вентилятор надежно закрепите в коробе. Стыки боков ящика уплотните герметиком. Выведите через прорезанные отверстия патрубки из фасонных ПВХ элементов. Выход должен располагаться вверху, а вход – сбоку.

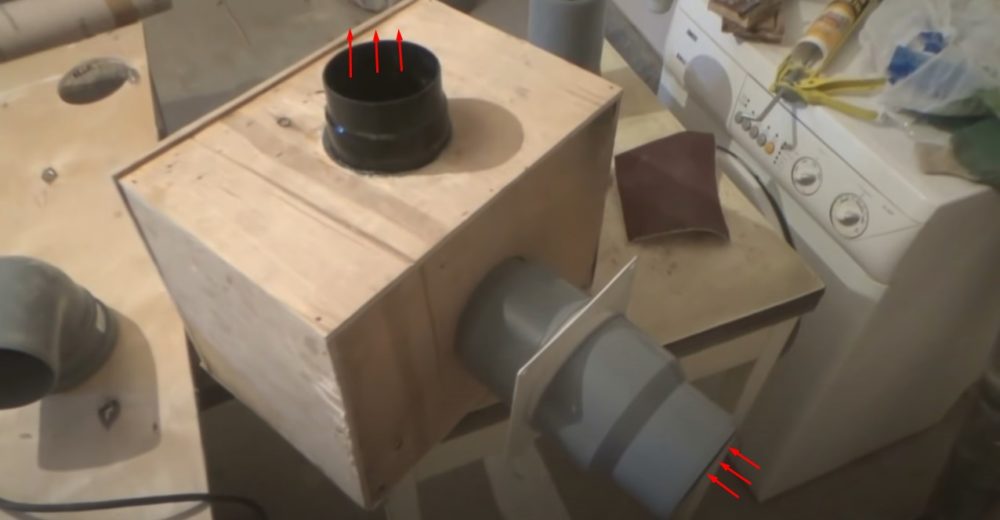

Вентилятор в коробе с выведенным входящим и выходящим патрубком
  1. Приступайте к установке оборудования на чердаке курятника. Сначала электродрелью с коронкой высверлите отверстия в потолке. Расположите их в один ряд, чтобы уменьшить количество поворотов.

Каждый изгиб создает сопротивление для вентиляции. За последним отверстием также в ряд установите короб с вентилятором. Убедитесь, что выходной патрубок расположен в удобном месте, где сможете вывести вытяжной канал.

Выход эффективнее делать через крышу. Если не желаете прорезать кровельное покрытие, можете вывести воздуховод с чердака в области карниза.

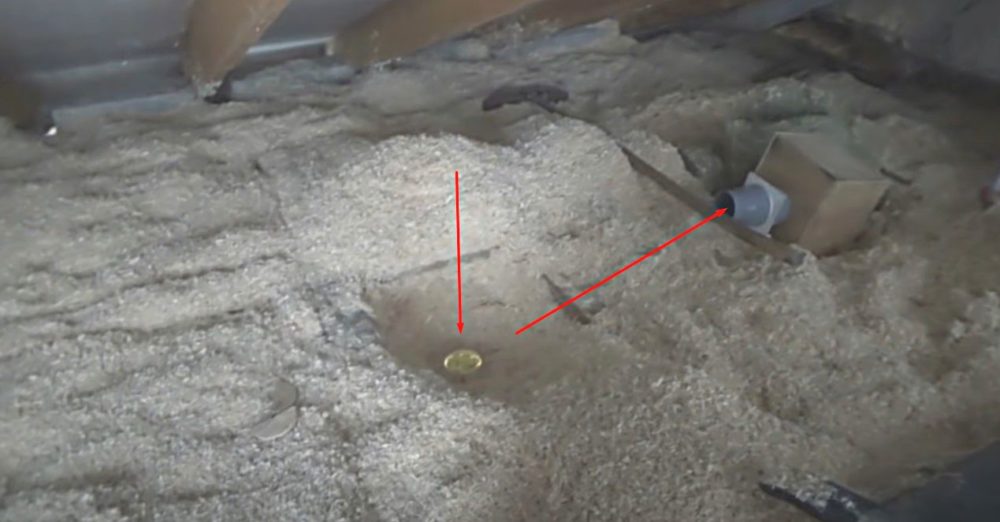

Обустройство входных отверстий в потолке и установка вентилятора на чердаке
  1. В просверленные на потолке отверстия установите вытяжные анемостаты. Корпус посадите на силикон, чтобы убрать подсос воздуха.

Удобство использования анемостатов объясняется наличием тарельчатого клапана. Методом откручивания или закручивания сможете регулировать количество пропускаемого воздуха, что удобно зимой для уменьшения теплопотерь.

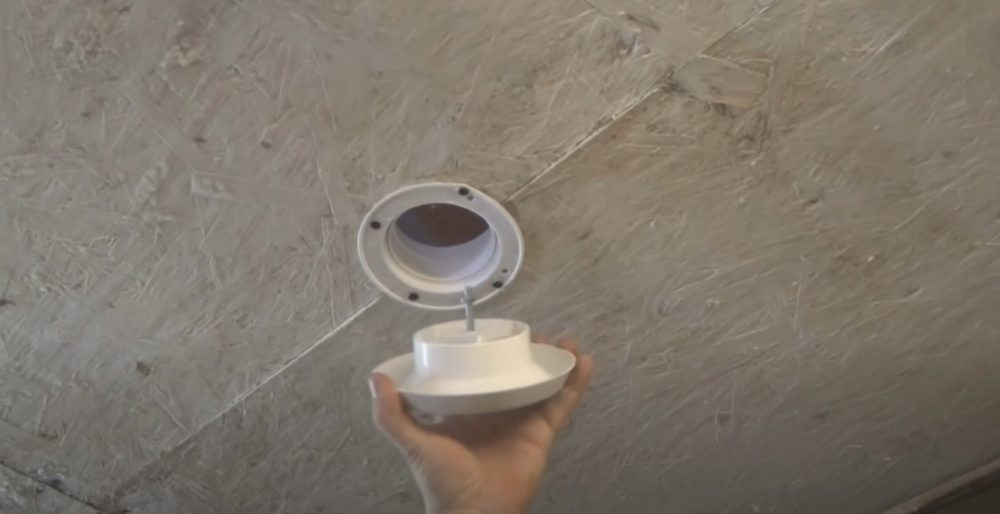

Фото Установка анемостатов в вытяжные отверстия на потолке

  1. Со стороны чердака начинайте сборку своими руками основного воздуховода с подключением к каждому анемостату. Фасонные ПВХ элементы канализации имеют диаметр 110 мм.

Патрубок анемостатов может оказаться сечением 100 мм. Для плотного соединения двух деталей удобно сделать также своими руками переходники, отрезав куски длиной 100-150 мм от пластиковой ПНД трубы диаметром 100 мм.

В фасонный канализационный элемент он войдет внутрь, а на патрубок анемостата плотно наденется снаружи.

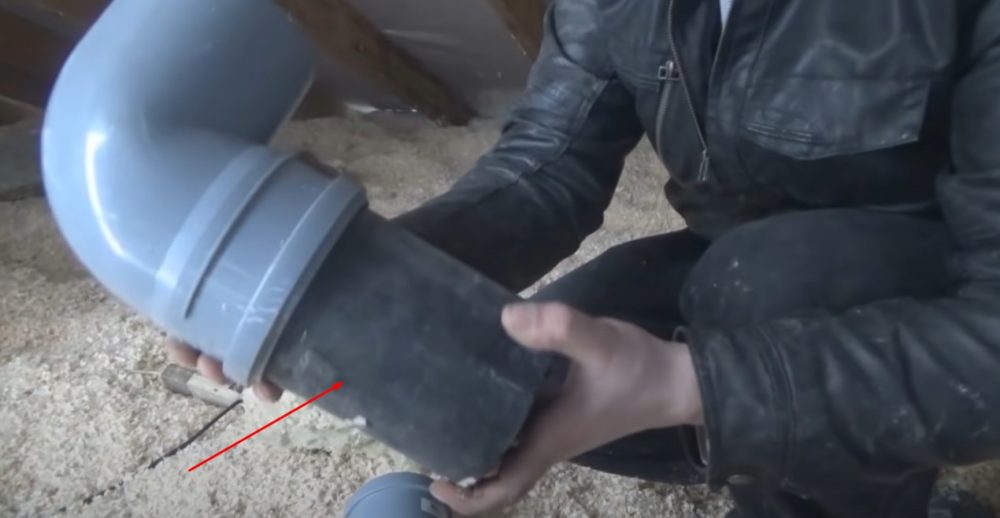

Соединение переходника из ПНД трубы с фасонным канализационным элементом
  1. Используя сделанные своими руками переходники, соедините фасонные элементы с анемостатами. На крайнее дальнее отверстие от вентилятора удобнее ставить тройник с заглушкой.

Когда нужно будет увеличить длину воздуховода, сможете убрать пробку, добавить к тройнику трубу с дополнительным анемостатом.

Если уверены в расчетах или параметры курятника не позволяют продлевать канал, ставьте на крайнее удаленное отверстие колено. Поверните фасонный элемент в сторону ряда других анемостатов для соединения трубой.

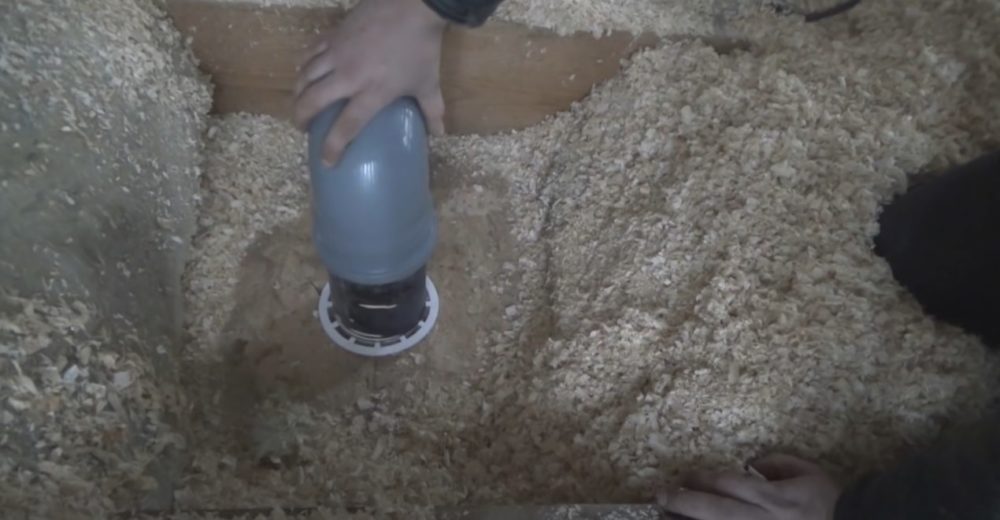

Фото Колено с переходником на крайнем дальнем анемостате

  1. На каждый последующий в ряду анемостат через переходник насадите тройники. Между собой соединяйте их ПВХ трубой. Должен получиться прямой канал с ответвлениями на анемостаты. Свободный конец воздуховода подведите к входу центробежного вентилятора в коробе, подсоедините при помощи фасонного переходника.

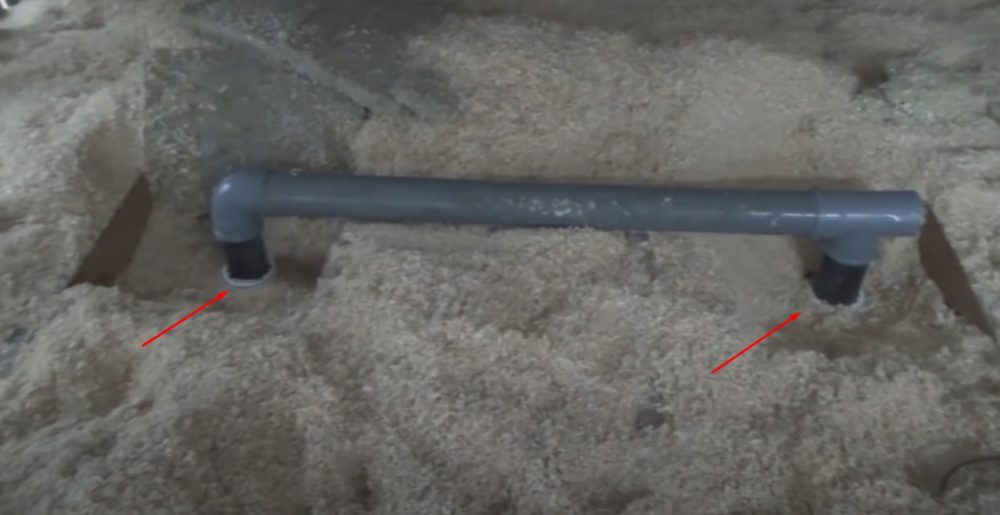

Подключенный к анемостатам воздуховод
  1. К выходу вентилятора при помощи трубы и тройника закрепите отстойник для сбора конденсата. Нижнее отверстие закройте заглушкой. Чтобы из тройника удобнее было сливать конденсат, врежьте в пробку водопроводный кран диаметром 15 мм.

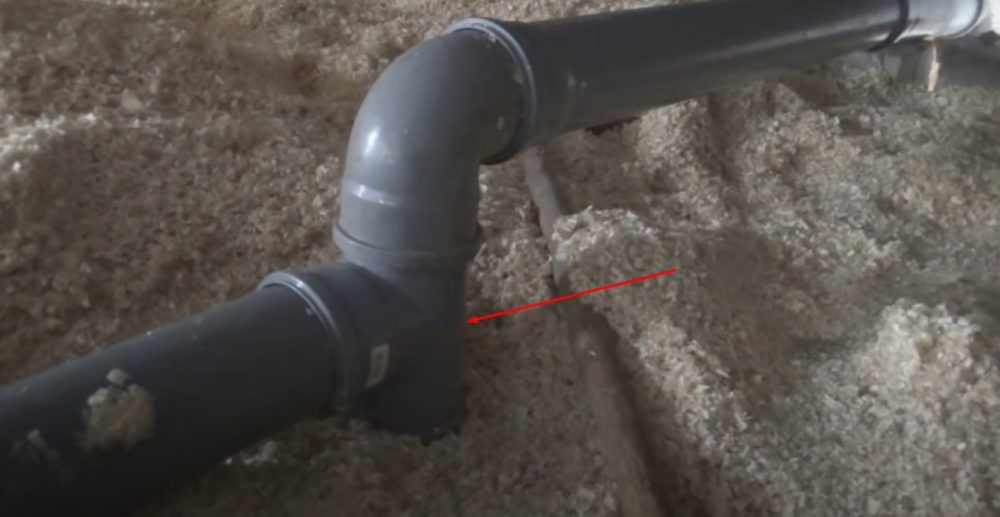

Отстойник из тройника для конденсата на выходе от вентилятора
  1. От верхнего отверстия тройника отстойника выведите вытяжную трубу на улицу. Если выход делаете горизонтальный в области карниза, воздуховод уложите с небольшим уклоном в сторону улицы.

Для подсоединения к тройнику используйте колено. Когда трубу решено вывести через крышу вертикально, на конец установите колпак для защиты от осадков и мусора.

Надежно заделайте стыки на кровле, чтобы не протекла крыша. Используйте проходные узлы универсального типа.

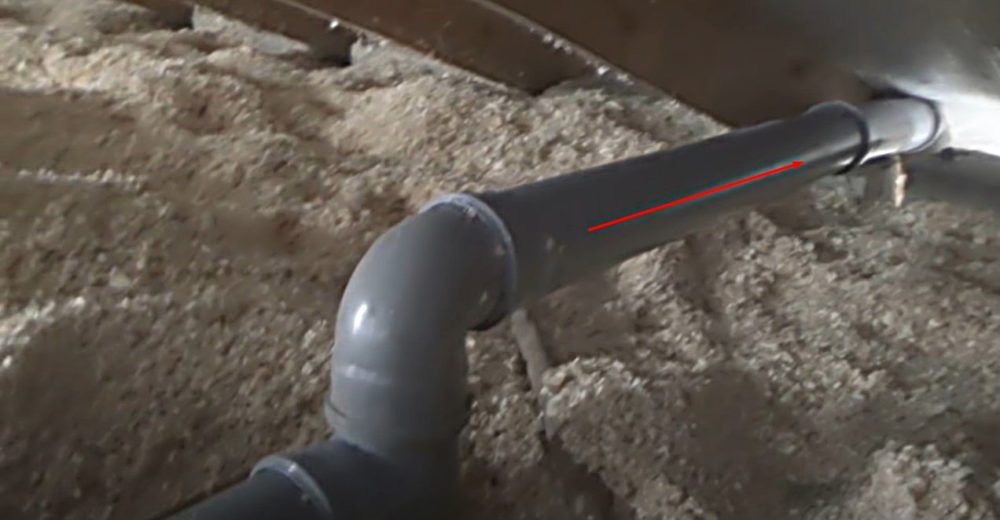

Выход вытяжной трубы на улицу в области карниза
  1. На чердаке курятника утеплите канал вентиляции. Удобнее засыпать трубу опилками или деревянной стружкой. Дополнительно будет утепление потолка сарая.

К вентилятору подведите кабель, подсоедините провода. Прокладывайте проводку в металлическом рукаве. Другой конец кабеля выведите в курятник через отверстие на потолке для подключения к розетке.

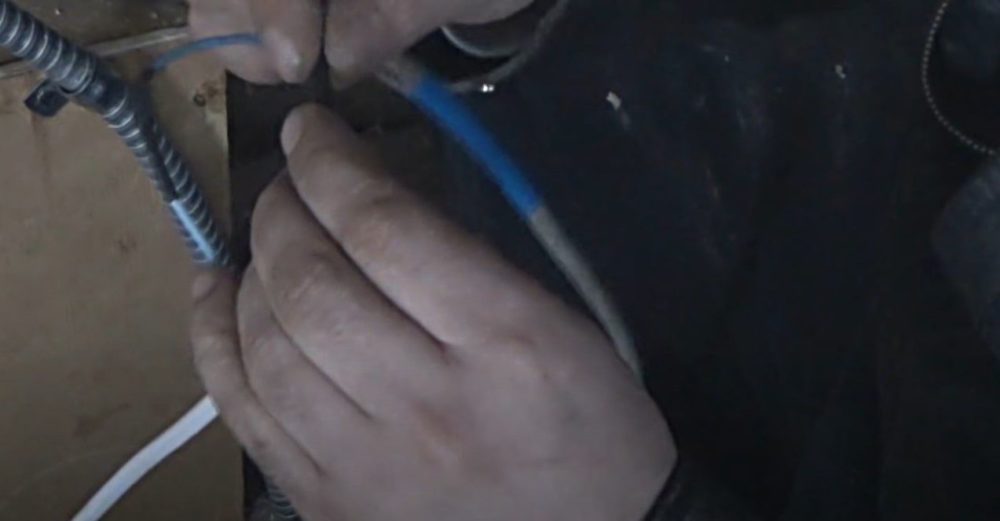

Фото Кабель для подключения вентилятора

  1. В курятнике отрежьте свисающий кабель с потолка нужной длины, чтобы доставал до розетки. Подсоедините к проводам вилку. Подключите вентилятор к розетке через термостат с таймером. Прибор автоматизирует работу вентиляции.

Насколько правильно работает сделанная вентиляция в курятнике своими руками, убедитесь через пару недель или месяц.

Если система справляется с отведением влаги и паров аммиака, в сарае будет сухо и слабо ощущаем запах помета. Когда вентиляция не полностью отводит грязный воздух, на потолке образуются капли воды с плесенью.

Внутри курятника душно, тяжело дышать из-за высокой концентрации аммиака.

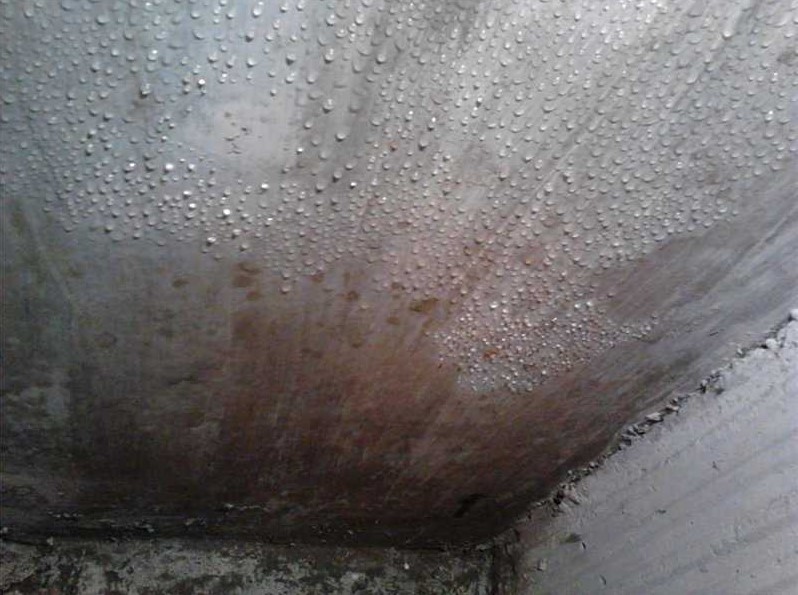

Фото Черные пятна от конденсата на деревянном потолке курятника

Появившийся конденсат, аммиак и плесень на потолке курятника свидетельствует о слабой вентиляции. Придется модернизировать собранную своими руками инженерную сеть.

Для повышения производительности вентиляции добавьте анемостатов, поставьте центробежный вентилятор большей мощности. Возможно, проблема кроется в слабом притоке. На нижней части стены обустройте своими руками приточные окна с заслонками.

Инструкция монтажа естественной вентиляции

Для маленького домашнего курятника, где хозяин содержит 10-15 птиц, хватит естественного воздухообмена.

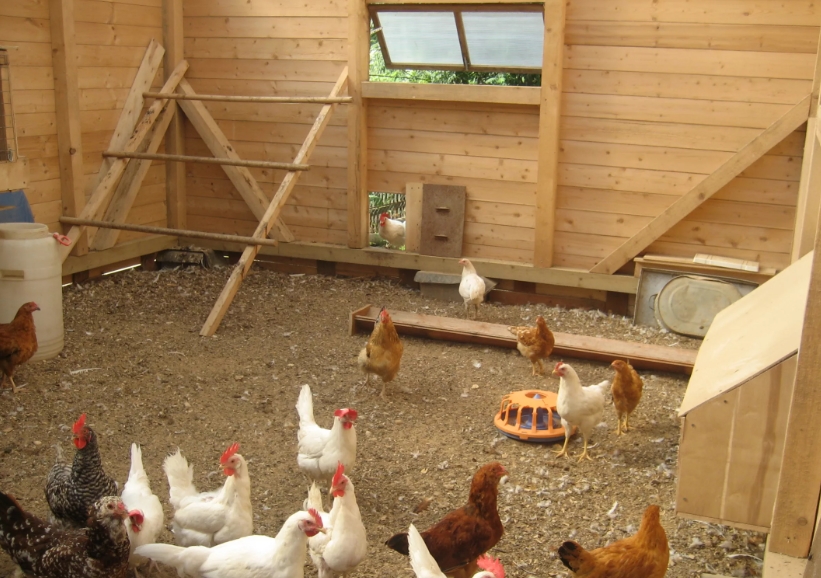

Летом проветривание можно организовать через открытые форточки и двери, этого будет вполне достаточно.
Но зимой такой вариант вентилирования не подходит по причине больших тепловых потерь.

Давайте подробно рассмотрим, как правильно сделать естественный воздухообмен в птичнике методом сборки своими руками вентиляционной сети из ПВХ воздуховодов:

  1. Для простейшей вытяжки подготовьте канализационные ПВХ трубы и фасонные элементы. Основной канал под потолком сделайте диаметром 110 мм.

Для соединения кусков используйте тройники с центральными отверстиями 110 мм и боковым выходом 50 мм. От соединительных элементов будут отходить трубы к полу диаметром 50 мм.

На конец канала в сарае понадобится заглушка. Для вывода на улицу подготовьте колено, трубу сечением 110 мм и колпак.

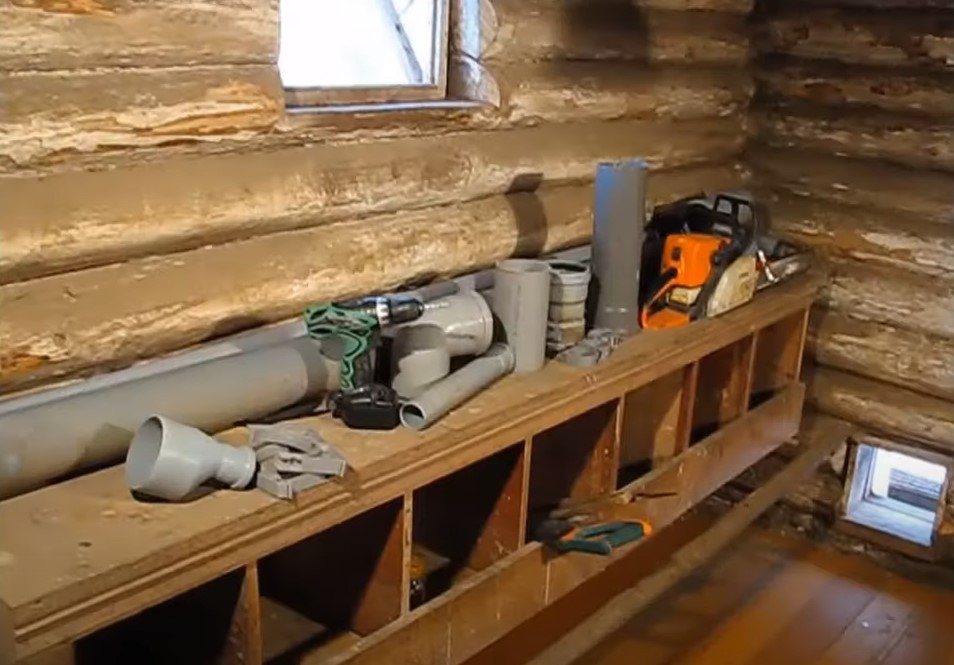

Фото Фасонные элементы и трубы для сборки вентиляции

  1. В курятнике определитесь с местом крепления и выхода воздуховода на улицу. Отметьте в верхней части стены точку для сквозного отверстия.

Основной канал из трубы 110 мм располагайте под потолком сарая. Соберите сначала своими руками на полу схему из комплектующих деталей, сделайте подгонку элементов в реальном размере.

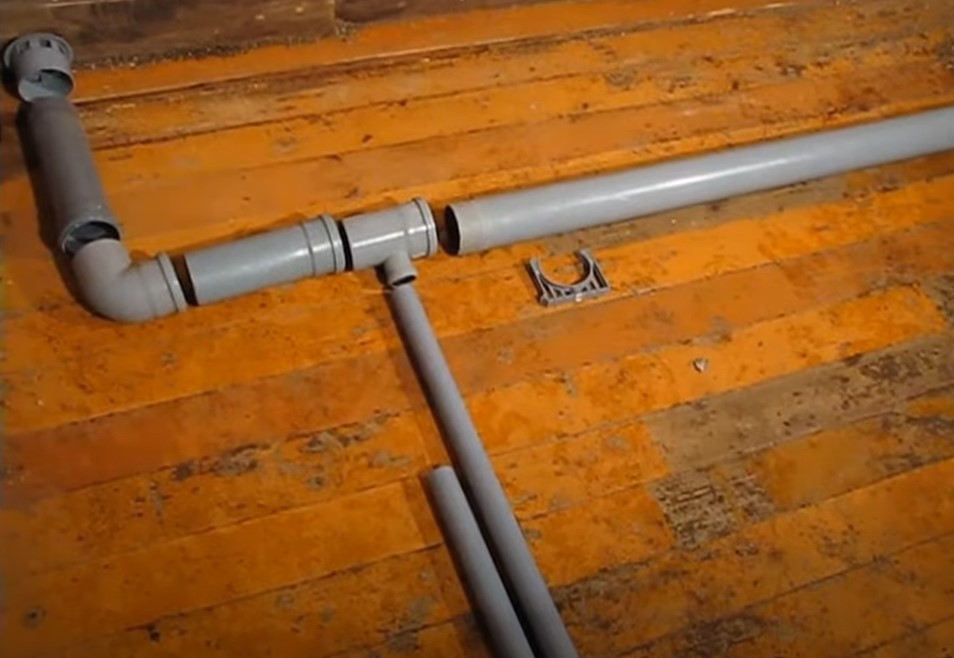

Фото Выкладка схемы вентиляции на полу для подгонки труб по длине

  1. Под выход вытяжного канала на улицу подготовьте отверстие. В деревянной стене несложно выпилить окно бензопилой. Используйте инструмент с остро заточенной цепью. Выпиливайте не насквозь, а частями.

Куски древесины вырубите стамеской и молотком. Отверстие подготовьте на 1-2 см больше диаметра трубы для удобства устранения зазоров паклей.

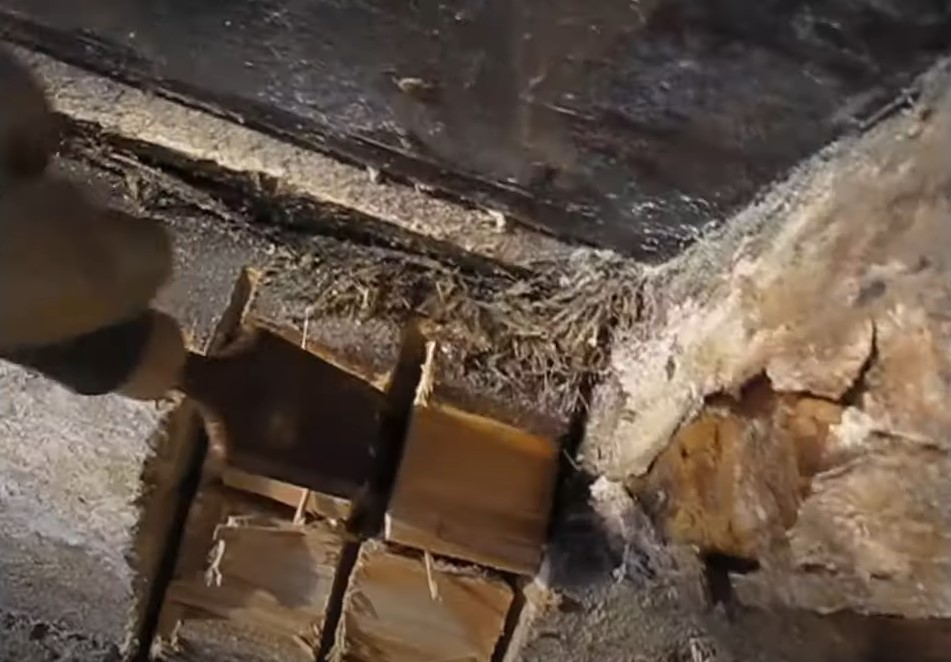

Фото Подготовка отверстия под вытяжную трубу на деревянной стене

  1. Стенки отверстия подравнивайте от острых сколов древесины, способных повредить ПВХ трубу. В подготовленное окно выведите из курятника на улицу вытяжной канал.

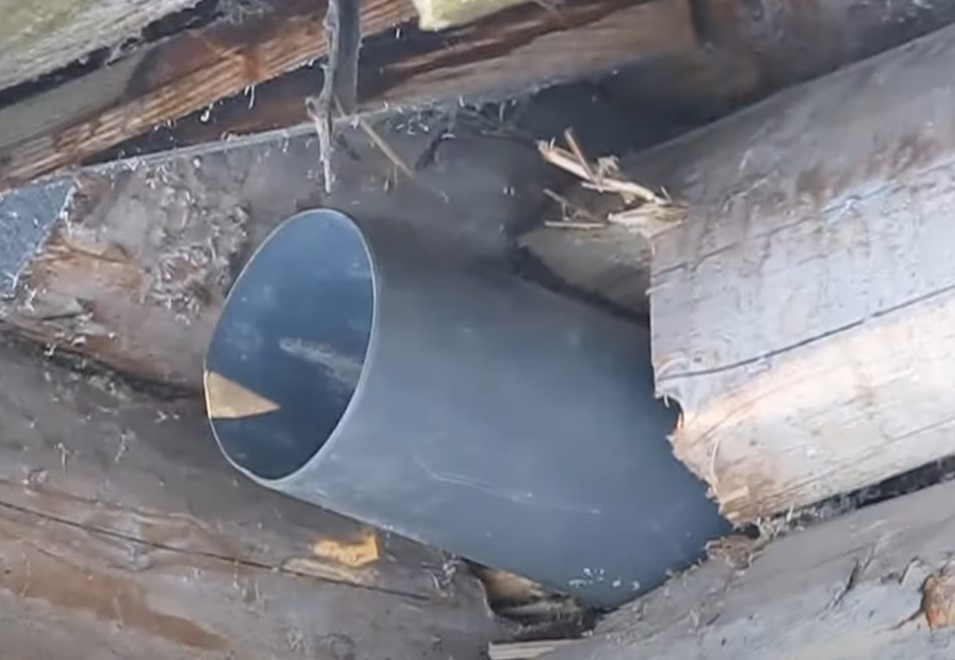

Фото Выведенная труба вытяжки на улицу через отверстие в стене

  1. Между стенками отверстия и трубы получатся зазоры. Заделайте пустоты паклей по периметру, заталкивая стамеской или другим приспособлением.

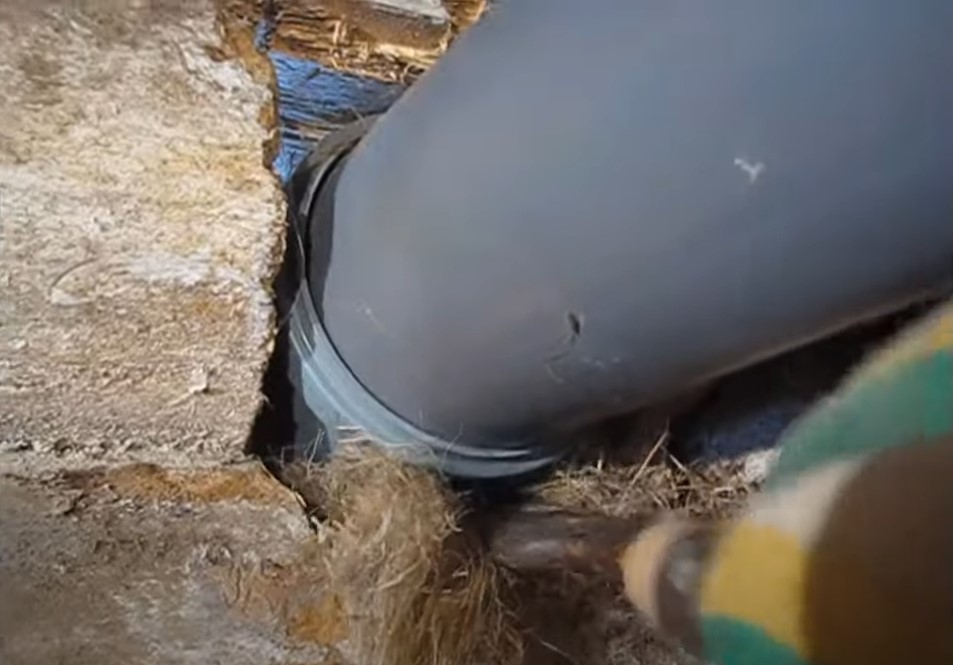

Фото Устранение зазоров вокруг вытяжной трубы паклей

  1. От выведенной на улицу трубы начинайте сборку вытяжного канала своими руками внутри курятника. Воздуховоды к стене крепите хомутами. От боковых отверстий тройников сделайте спуски из трубы 50 мм, оставив от пола зазор 300 мм.

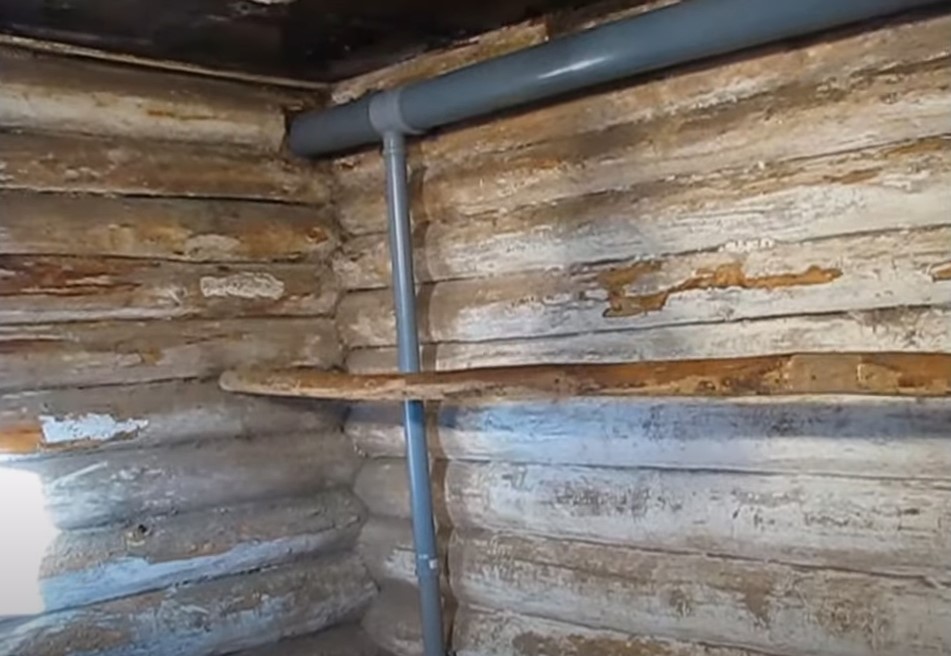

Фото Собранная из труб вытяжная вентиляция

  1. Со стороны улицы к выведенной из стены трубы присоедините колено. Отверстие направьте вверх. На колено наденьте трубу с колпаком.

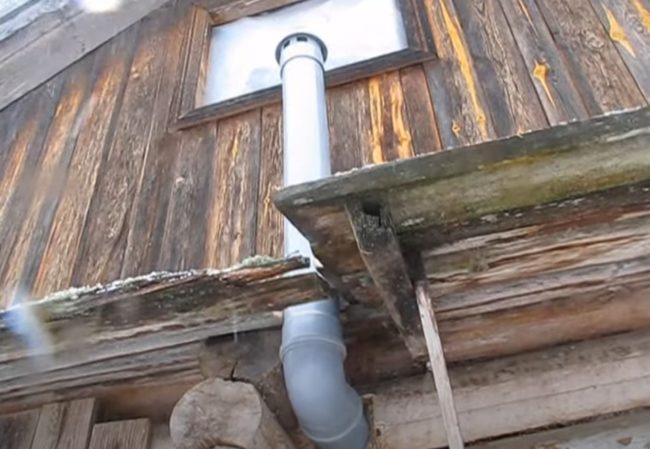

Фото Вытяжная труба с колпаком со стороны улицы

Работа естественной вентиляции нестабильная, зависит от погодных условий. Летом уличный стояк можно не утеплять. Конденсат внутри трубы не образуется при положительной температуре.

В зимний сезон уличный воздуховод утеплите минватой или вспененным фольгированным полиэтиленом. Из-за отсутствия теплоизоляции образуется конденсат в местах смешивания теплого и морозного воздуха. Внутри трубы нарастает наледь, перекрывающая вытяжной канал.

Эффективность естественной вентиляции оценивайте по атмосфере в курятнике. Если наблюдаете сырость и скопление аммиака – инженерная сеть требует настройки.

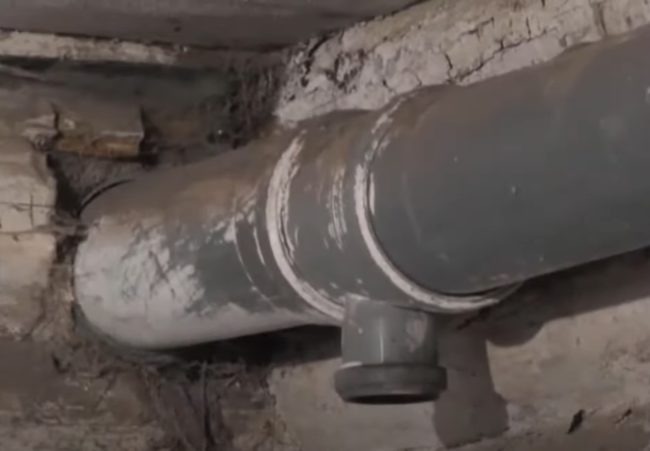

Фото Тройник вытяжного канала под потолком со свободным отверстием без спуска трубы к полу

Для увеличения тяги уличный стояк добавьте по высоте. Вытяжка улучшится, когда трубу выведите выше конька минимум на 500 мм. Когда в вашем случае опущенные до пола каналы диаметром 50 мм не работают, попробуйте их снять.

Под потолком оставьте свободные отверстия на тройниках основного канала. В нижней части стены сделайте своими руками приточные продухи с заслонками для регулировки подачи воздуха.

Естественная тяга должна улучшиться, но не перестарайтесь. Курица не любит сквозняки, склона к простудным заболеваниям.

Видео монтажа

Делаем вытяжку в курятнике своими руками / Вентиляция курятника
Вентиляция в курятнике без вентилятора.

Ответы на актуальные вопросы

Как сделать приточно-вытяжную вентиляцию в курятнике?

Притоки сделайте снизу стены в виде окошек с заслонками. Для вытяжки подвесьте под потолком ПВХ трубу диаметром 110 мм с тройниками, где оставьте открытые боковые отверстия для отведения грязного воздуха. С улицы вытяжной канал через колено выведите вертикально выше конька крыши, закройте отверстие дефлектором.

Какая должна быть вентиляция в курятнике?

Вентиляция в курятнике нужна приточно-вытяжная. В маленьком сарае на 10-15 кур хватит естественного вентилирования. На больших фермах требуется смешанная или механическая вентиляция.

Как избавиться от сырости в курятнике?

Влагу из курятника выводит вентиляция. Наличие сырости свидетельствует о неправильном воздухообмене. Повысьте производительность вентиляции, чаще меняйте подстилку.

Как рассчитать вентиляцию в птичнике?

На 1 кг живой массы птицы рекомендуется поступление воздуха 4 м3/час. Минимальное значение притока – 1,12 м3/час. Для расчета общей производительности вентиляции умножьте рекомендуемый объем воздухообмена на живую массу всех кур.

Как избавиться от запаха аммиака в курятнике?

Для устранения запаха аммиака поддерживайте сухой подстилку в курятнике. Улучшите работу вентиляции. Чаще очищайте пол от помета или используйте глубокую подстилку с ферментационными бактериями.
