Инструкция сборки своими руками 3 видов рекуператоров воздуха

Чтобы собрать рекуператор воздуха своими руками нужно: изготовить теплообменник, поместить в корпус и подключить патрубками к каналам вентиляции.

Подробнее о видах рекуперационных блоков и принципах работы поговорим в статье. Рассмотрим пошаговый алгоритм изготовления прибора с теплообменником из пластин, канализационных труб и алюминиевых трубок.

Виды рекуператоров

Для повышения КПД и уменьшения теплопотерь приточно-вытяжная вентиляция комплектуется рекуператором. В простом понимании прибор представляет собой конструкцию, состоящую из одного или двух теплообменников.

Поступающий с улицы приточный воздух берет тепловую энергию от отводящегося из помещения воздушного потока. Установленный рекуператор с верно рассчитанными параметрами экономит до 82% мощности вентиляционной системы и сокращает потери тепла до 70%.

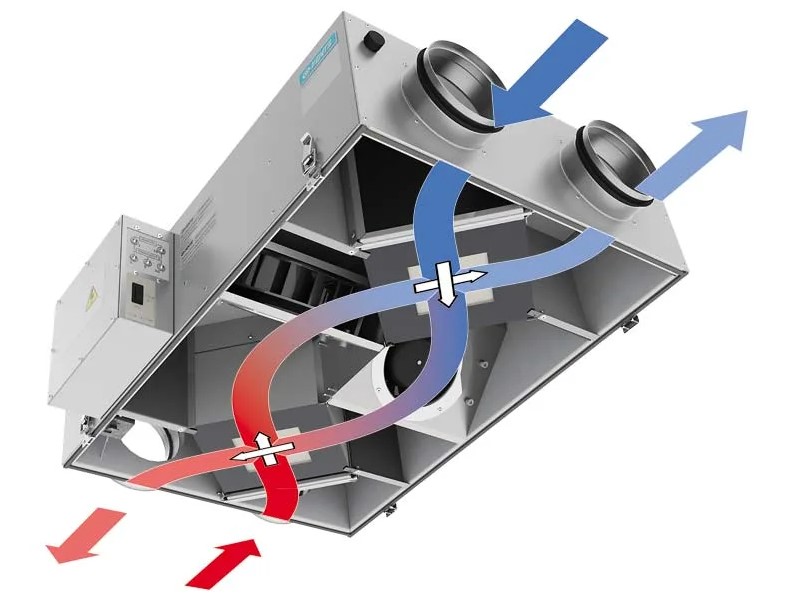

Фото Схема рекуперации

Под тепловой энергией подразумевается тепло и холод. Зимой приток прогревается от теплого воздуха, отводящегося из помещения. Летом выполняется обратный процесс, когда в доме работает кондиционер.

Приток охлаждается от холодного воздуха, отводящегося из помещения. В первом случае снижаются расходы на отопление, во втором варианте – идет экономия на кондиционировании.

Как происходит рекуперация и, какое устройство рекуператора – определяется используемым видом теплообменника.

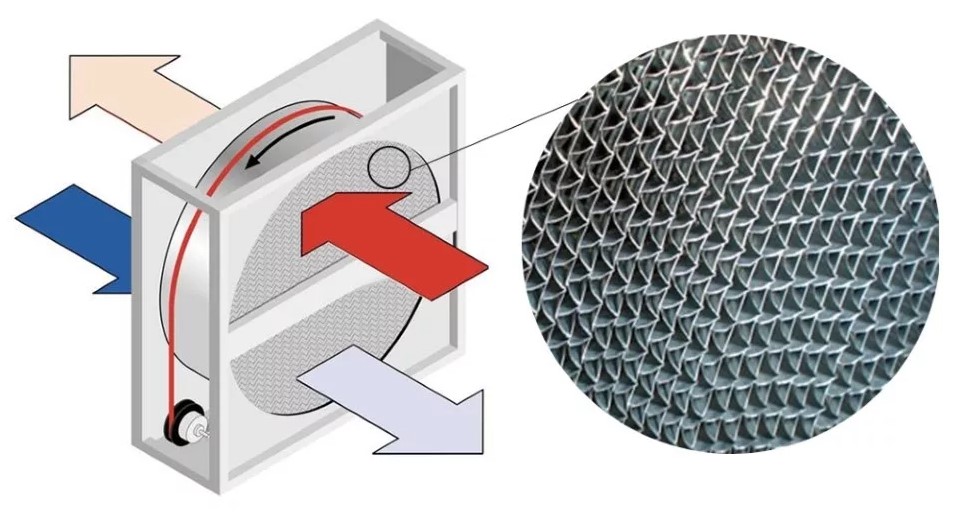

Рекуператор роторного типа

Собрать роторного типа рекуператор воздуха своими руками при желании удастся, но для частного дома или квартиры – это не лучший вариант. Теплообменник выполнен ротором из наборных пластин. Между каждым диском оставлено пространство для захвата и перемещения воздуха.

Вращающийся ротор одной половиной пластинчатого колеса проходит через вытяжной поток, забирая тепловую энергию. Попадая в зону притока, прогревшиеся диски отдают тепло поступающему в помещение воздуху.

Другая половина колеса после оборота сменяет первую часть диска. Ротор поочередно сегментами прокручивается через зону притока и отведения воздуха.

Преимущество роторной установки одно – простота сборки. К недостаткам относят шумную работу, износ вращающихся узлов, попадание грязного воздуха из вытяжного потока в приток.

Низкий показатель рекуперации составляет 5%, что свидетельствует о бесполезности трудозатрат на сборку своими руками прибора для домашней вентиляции.

Пластинчатая рекуперационная установка

Теплообменник состоит из набора пластин, образующих пространства для движения приточных и вытяжных потоков. Каналы расположены в чередующейся последовательности. Проходящий приток забирает тепловую энергию вытяжного воздуха, переданную на стенки контактирующей пластины.

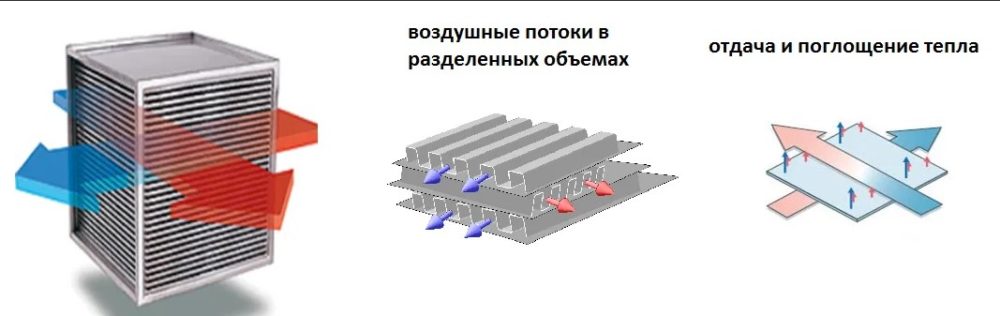

Фото Схема движения воздуха через пластинчатый теплообменник

Пластинчатый теплообменник установлен стационарно, не имеет подвижных частей. Рекуперация выполняется бесшумно. Эффективность рекуперации перекрестно-точечных моделей доходит до 70%. У гексагональных приборов предусмотрена комбинированная схема противоточного с перекрестно-точечным теплообменником.

Эффективность рекуперации доходит до 77%.

Обладая эксплуатационными преимуществами и простотой конструкции, пластинчатый рекуператор для вентиляции выгодно собрать своими руками. Серьезных недостатков у прибора нет.

Рекуперационная установка с промежуточным теплоносителем

Прибор состоит из двух теплообменников. Один узел установлен в притоке, а другой – на вытяжке вентиляции. Теплообменники соединены трубопроводом с принудительно циркулирующим теплоносителем (вода, антифриз или другая жидкость). Работа системы напоминает радиаторное отопление:

Вытяжной воздух прогревает теплоноситель который установлен в притоке теплообменника на вытяжке вентиляции.
Циркуляционный насос перекачивает прогретый теплоноситель через соединитель в приточный теплообменник.
Поступающий с улицы воздух забирает тепловую энергию у прогретых стенок приточного теплообменника, направляется внутрь помещения.
Циркуляционный насос перегоняет охлажденный и прогретый теплоноситель между теплообменниками, повторяя цикл.

Преимущество рекуперационной установки в возможности создания раздельной системы рекуперации. Расстояние между притоком и вытяжкой не ограничено. Один узел может располагаться в доме, а другой – на чердаке. К минусам относятся расходы и сложность монтажа.

Финансовые затраты растут с увеличением длины трубопровода. Дополнительно повышаются магистральные теплопотери. Сложная схема разводки трубопровода снижает интерес владельцев квартир и частных домов к изготовлению вентиляционного прибора своими руками.

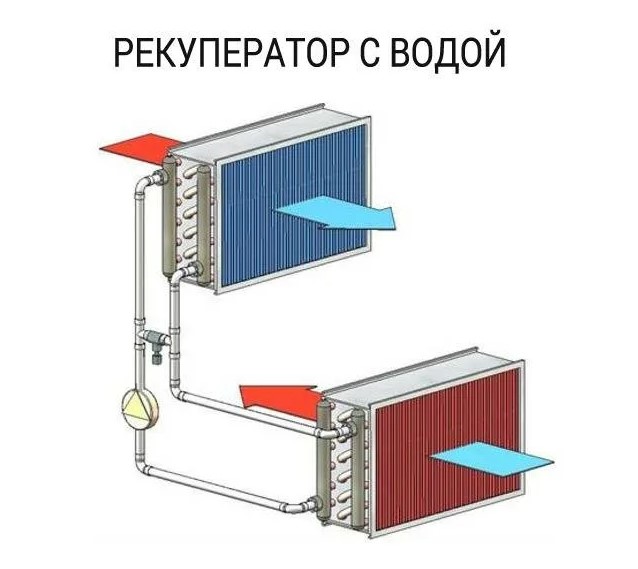

Фото Схема движения воздуха через два теплообменника с циркулирующим теплоносителем
Схема движения воздуха через два теплообменника с циркулирующим теплоносителем

Камерная рекуперационная установка

Теплообменник рекуператора выполнен металлической камерой, где стенки передают тепловую энергию воздуху. Потоки движутся по траектории, задаваемой заслонкой. В первом положении шибера теплый вытяжной воздух прогревает одну часть камеры, а другая – заполняется холодным притоком.

Переключившаяся заслонка во второе положение направляет холодный приток для прогрева в первую часть камеры с теплыми стенками. Другая остывшая часть камеры открывается для нагрева новыми вытяжными потоками. Цикл постоянно повторяется.

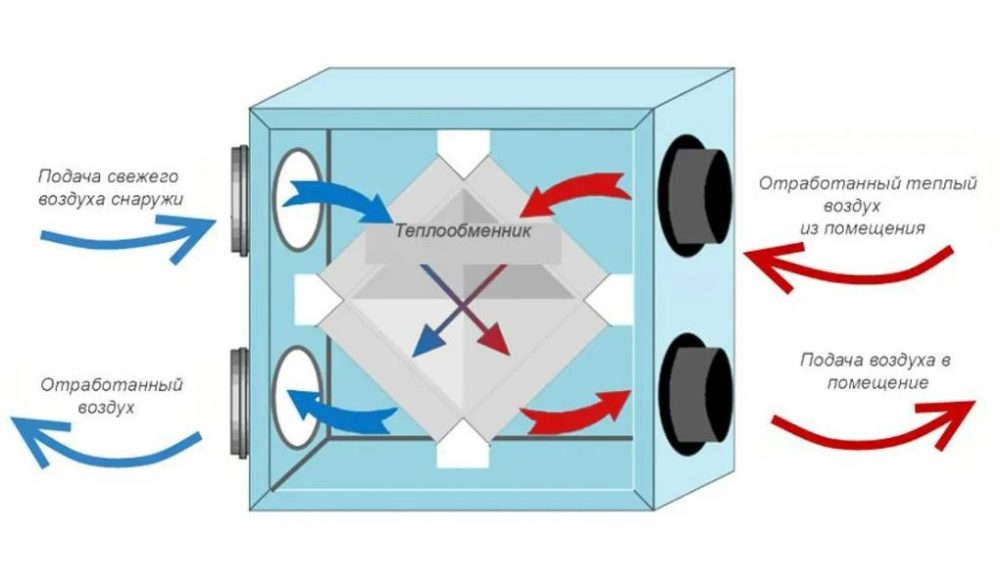

Фото Схема движения воздуха в камерах теплообменника
Схема движения воздуха в камерах теплообменника

Преимуществом считается простота конструкции. Владелец частного дома или квартиры имеет возможность сделать рекуператор своими руками. Коэффициент рекуперации достигает 80%. К недостаткам относят наличие подвижной заслонки, создающей шум.

Трубчатый фреоновый рекуператор

Работа теплообменника аналогична функционированию холодильника или кондиционера. Заправлен трубчатый рекуператор фреоном, исполняющим роль теплоносителя. Вытяжной поток воздуха попадает на нижнюю часть трубок, где конденсируется хладагент.

Поглощая тепловую энергию, жидкий фреон закипает, стремится вверх. Приток попадает на верхнюю часть трубок. Воздух забирает тепловую энергию. Остывший хладагент конденсируется, стекает в нижнюю часть трубок. Циклы постоянно повторяются.

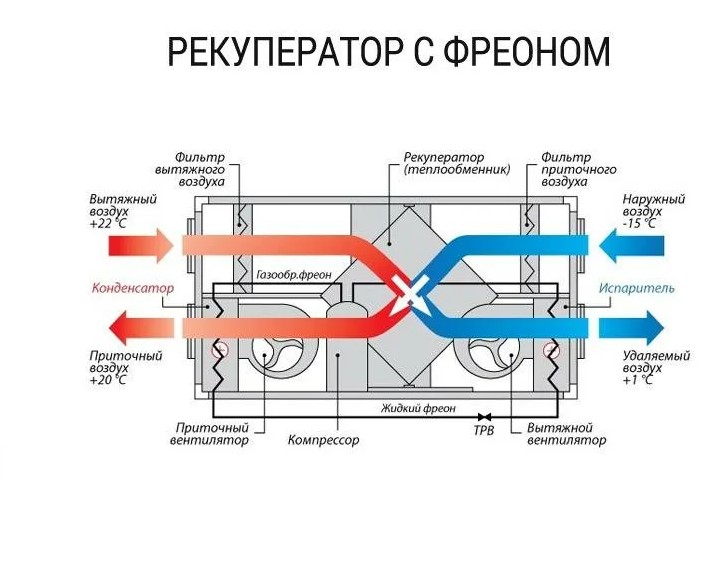

Фото Схема движения воздуха через фреоновую систему
Схема движения воздуха через фреоновую систему

Собрать трубчатый рекуператор воздуха своими руками с заправкой системы фреоном сложно, не имея навыков работы с холодильным оборудованием.

Конструкция дорогостоящая, требующая периодического обслуживания, что относится к основным недостаткам.

Преимуществом считается возможность получения требуемого коэффициента рекуперации методом настройки рабочих режимов.

Сборка своими руками рекуператора из ПВХ труб

Из 5 видов вентиляционных установок собрать камерный коаксиальный рекуператор воздуха своими руками проще всего. По надежности и эффективности конструкцию можно назвать номером один. Чтобы понять схему и принцип действия рекуператора, рассмотрите чертеж общей вентиляционной сети с установленным прибором.

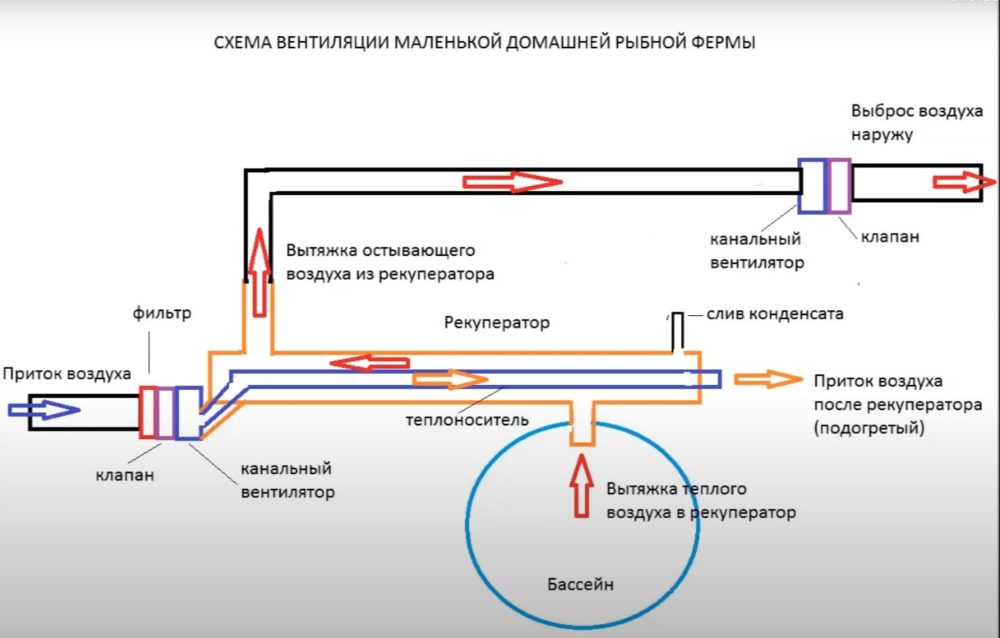

Фото Схема вентиляции с рекуператором для домашней рыбной фермы
Схема вентиляции с рекуператором для домашней рыбной фермы

Если общая идея понятна, рассмотрим пошагово, как собрать коаксиальный рекуператор из канализационной трубы своими руками:

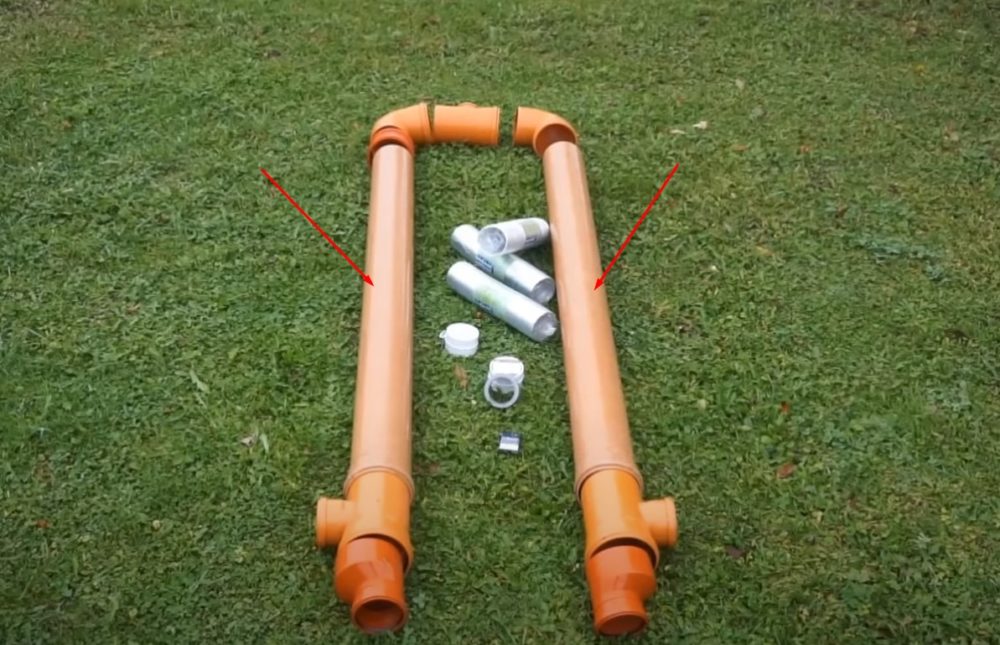

  1. Сборку начинаем с подготовки материалов. Для кожуха понадобится 2 ПВХ трубы диаметром 160 мм, длиной 2 м. Из фасонных элементов подготовьте 2 переходника 160х110 мм, 3 тройника 160х110х160 мм, 2 колена 160 мм, 1 муфту 160 мм. Для внутреннего канала нужны 3 алюминиевые гофры диаметром 100 мм и соединительные муфты.

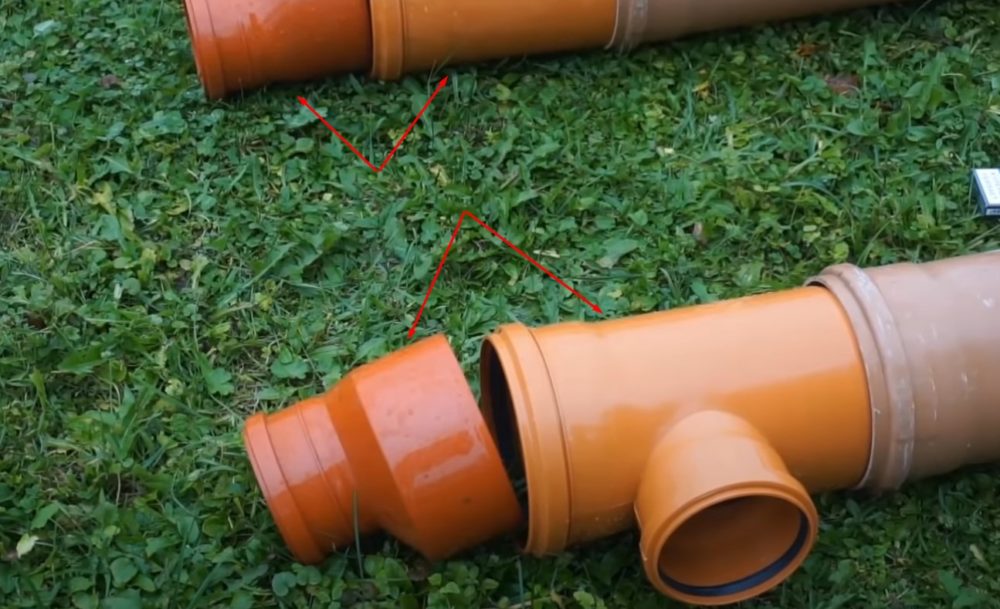

  1. Соедините тройник с переходником 160х110 мм. Сделайте 2 таких узла из фасонных элементов, насадите на один конец каждой ПВХ трубы. Другие два конца, где будет закольцовка кожуха, оставьте свободные. Растяните на полную длину гофры. Две алюминиевые трубы соедините переходником. Третью гофру оставьте растянутой без соединения.

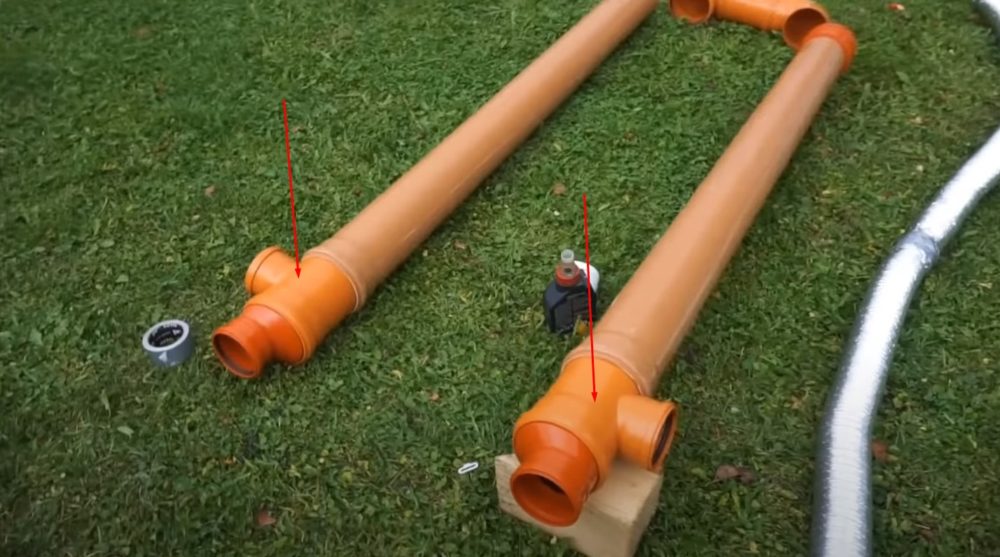

Фото ПВХ трубы кожуха с насаженными тройниками и переходниками
ПВХ трубы кожуха с насаженными тройниками и переходниками

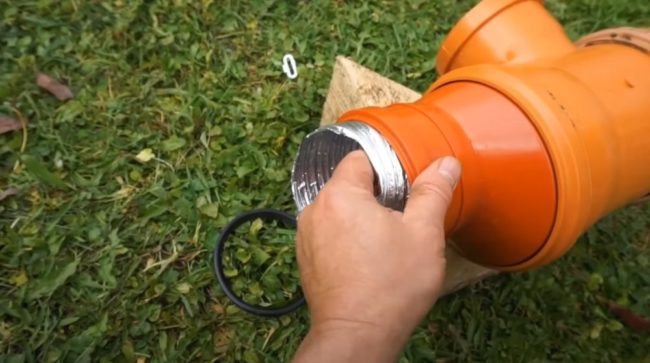

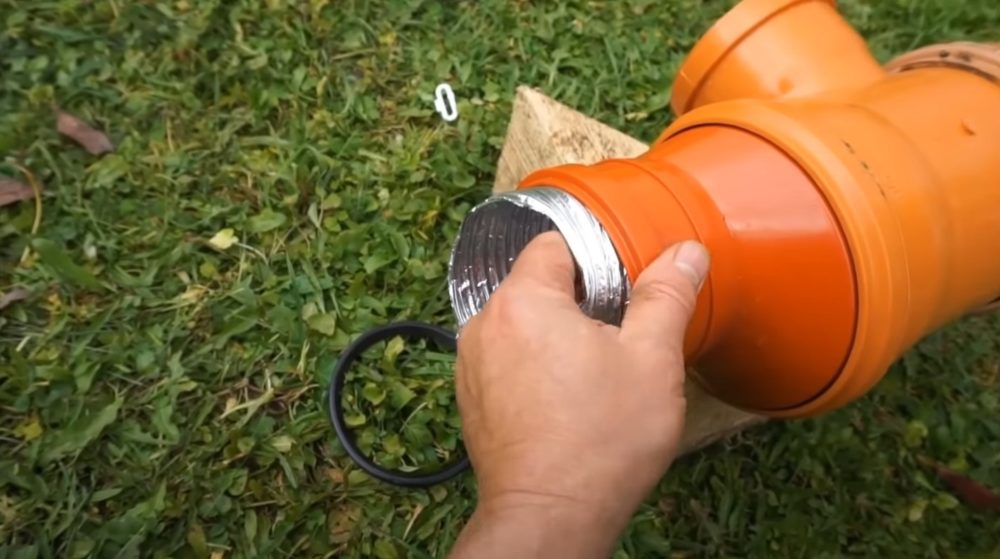

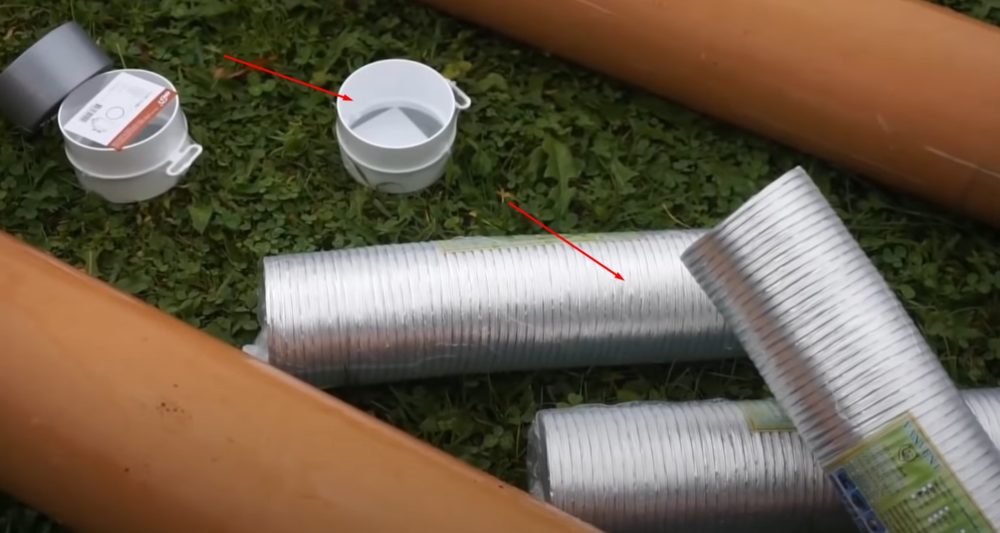

  1. Возьмите конец трубы из двух соединенных гофр. Заведите внутрь ПВХ кожуха, чтобы край вышел из отверстия переходника 160х110 мм.

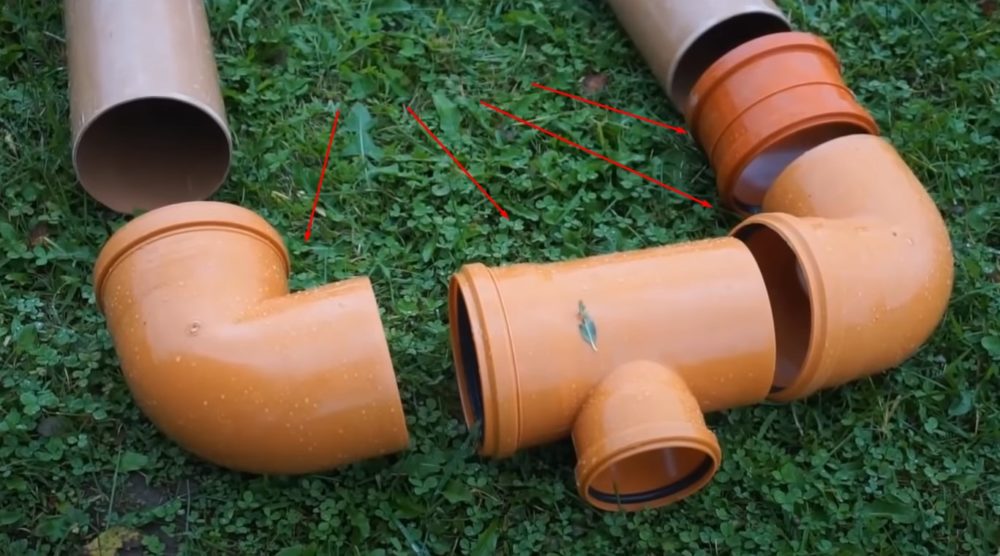

  1. Из двух колен и тройника соберите П-образный узел закольцовки кожуха. Второй конец гофры введите внутрь получившейся детали.

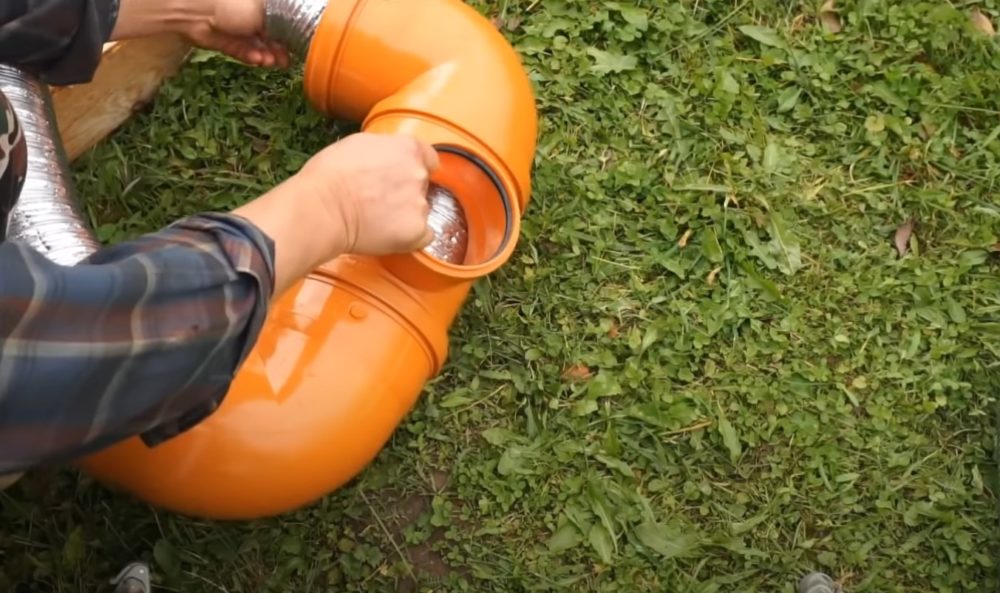

Фото Введение второго конца гофры внутрь закольцовки из колен и тройника
Введение второго конца гофры внутрь закольцовки из колен и тройника
  1. Возьмите третью расправленную гофру. Введите внутрь второй ПВХ трубы с выходом через отверстие переходника 160х110 мм. На другую сторону кожуха рекуператора наденьте муфту для соединения с коленом закольцовочного узла.

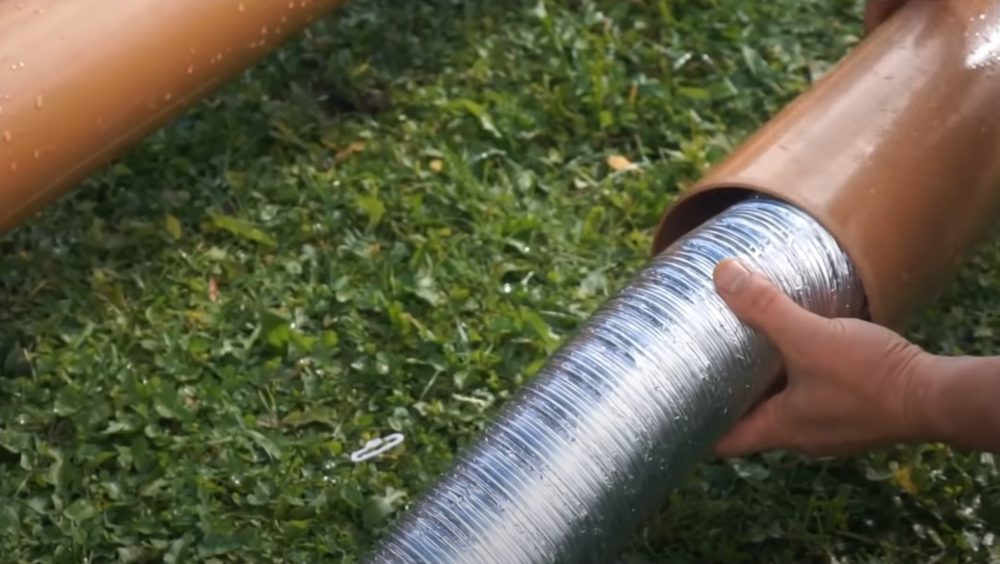

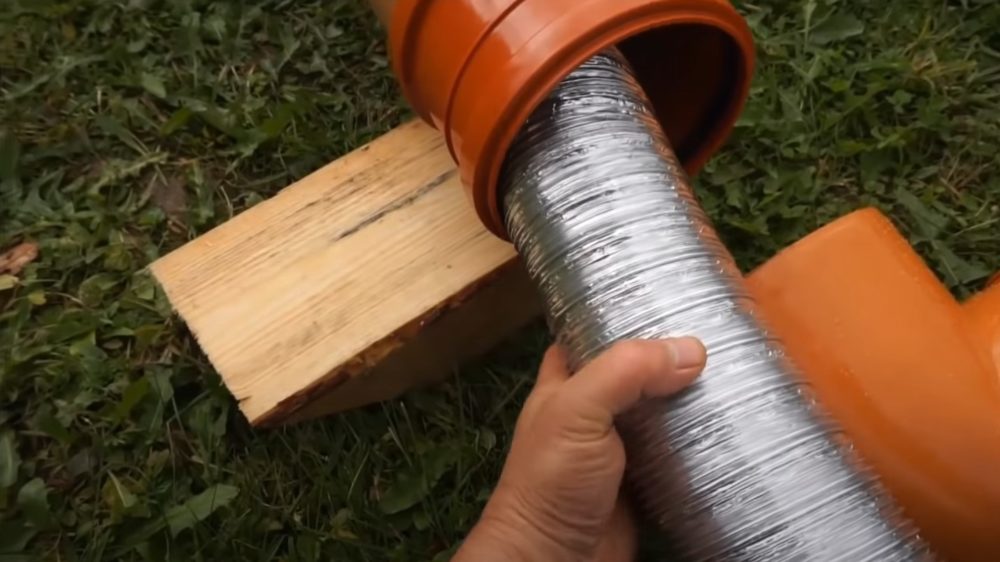

Фото Введение гофры внутрь второй ПВХ трубы
Введение гофры внутрь второй ПВХ трубы

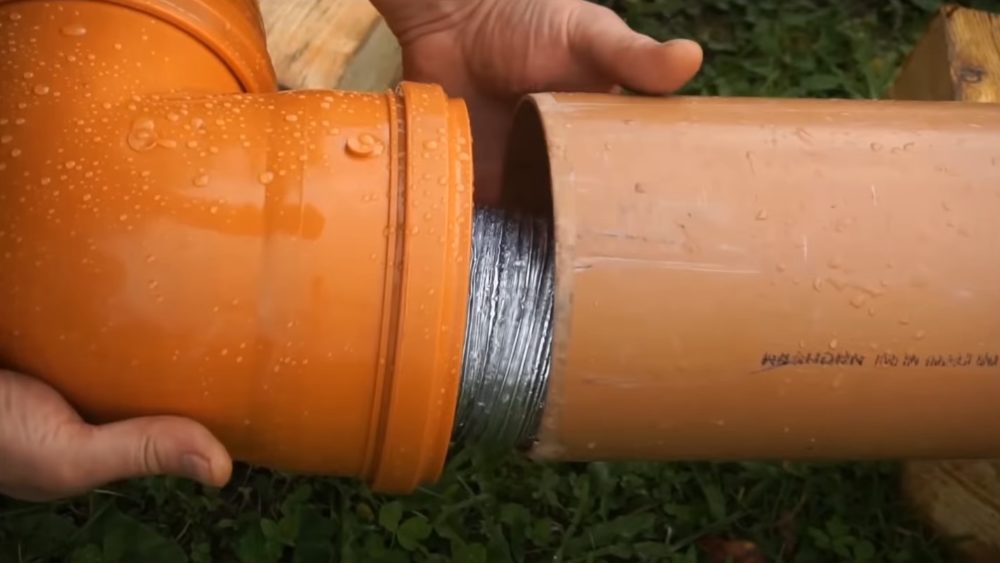

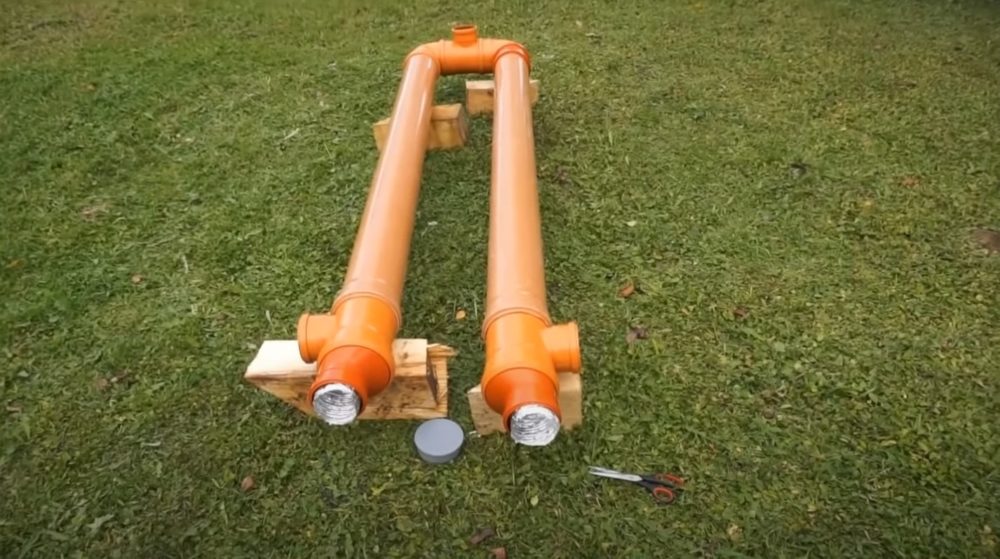

  1. Свободные концы гофр, выходящие из второй ПВХ трубы и закольцовочного узла, соедините между собой переходником. Приступайте к сборке кожуха. ПВХ трубы соедините с коленами закольцовочного узла.

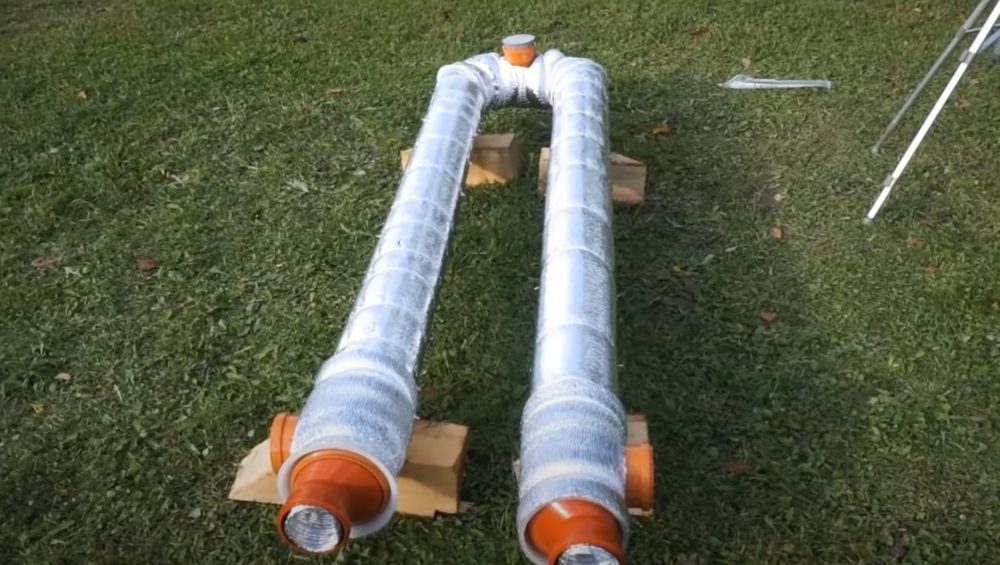

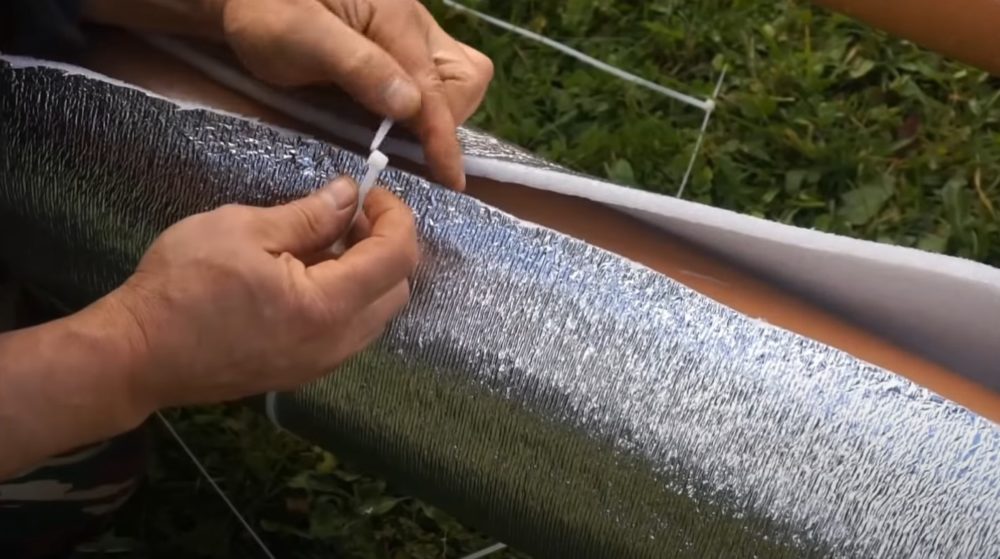

  1. Для снижения теплопотерь утеплите кожух собранного своими руками рекуператора. Обмотайте трубы вспененным полиэтиленом с фольгированным покрытием. Теплоизоляцию зафиксируйте скотчем или затяжными пластиковыми хомутами.

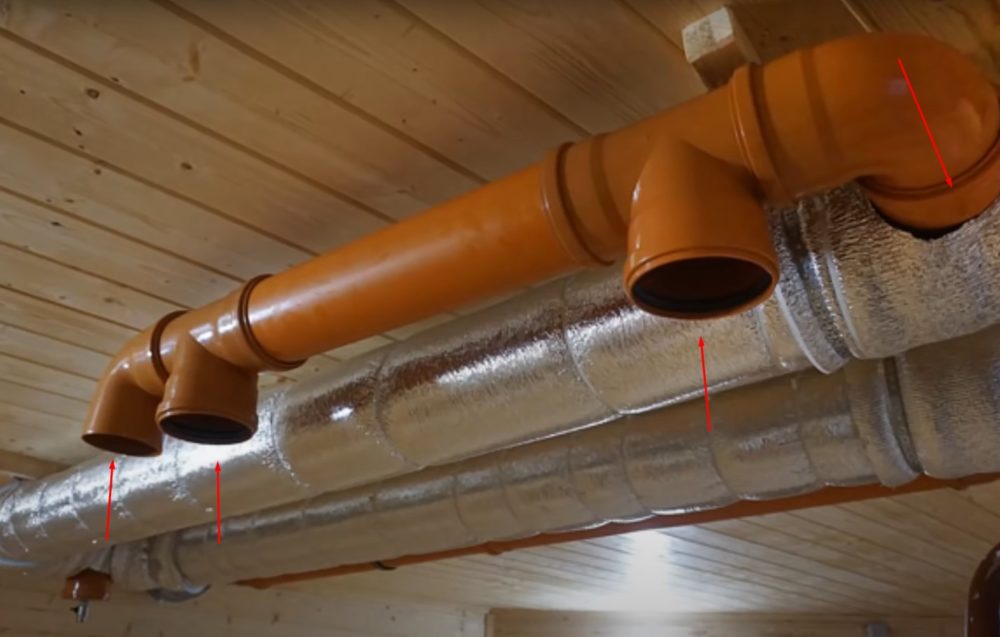

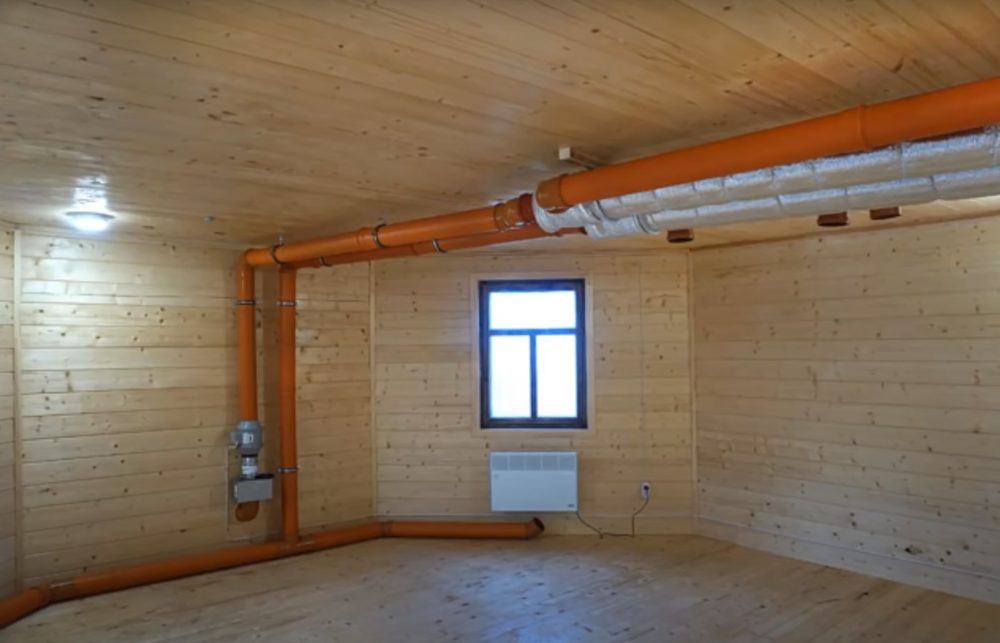

  1. Выберите место для монтажа собранной своими руками рекуперационной установки. В нашем примере прибор закрепим на потолок. Отверстие тройника на закольцовке закройте заглушкой, расположите направлением вниз. Узел нужен для слива конденсата. Для удобства в заглушку можете врезать шаровой кран.

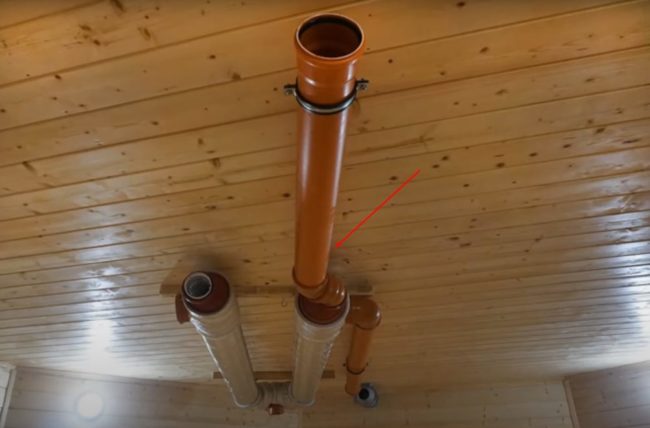

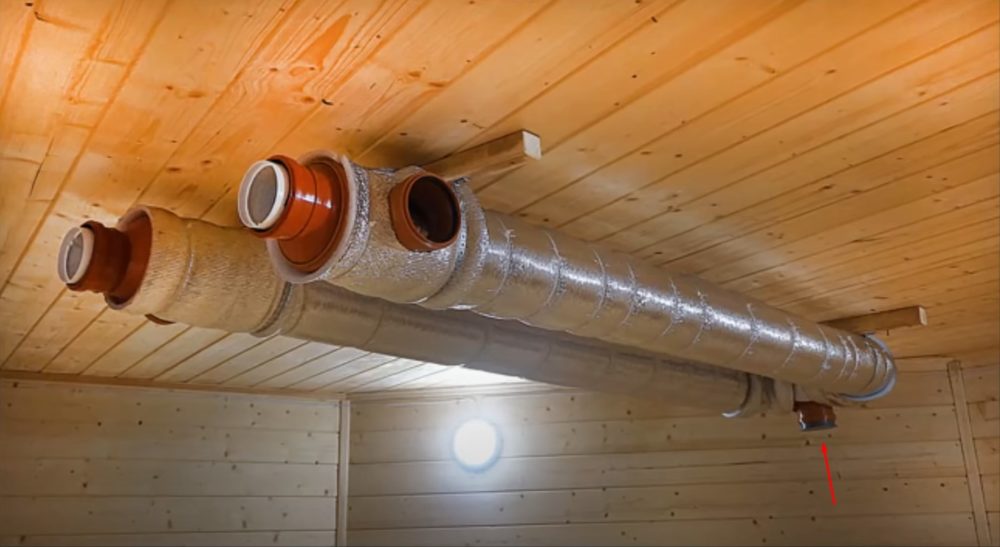

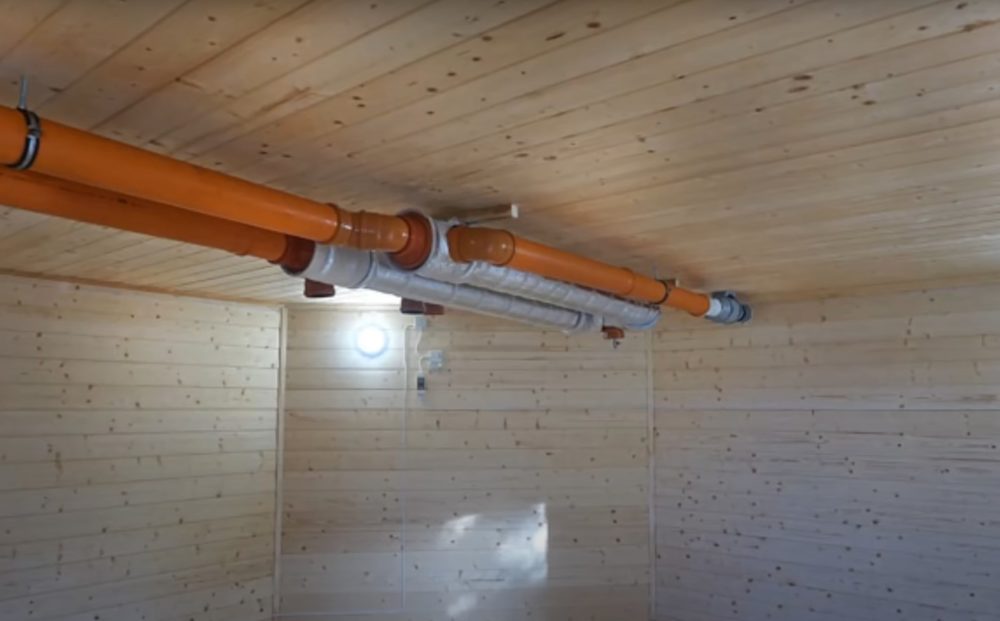

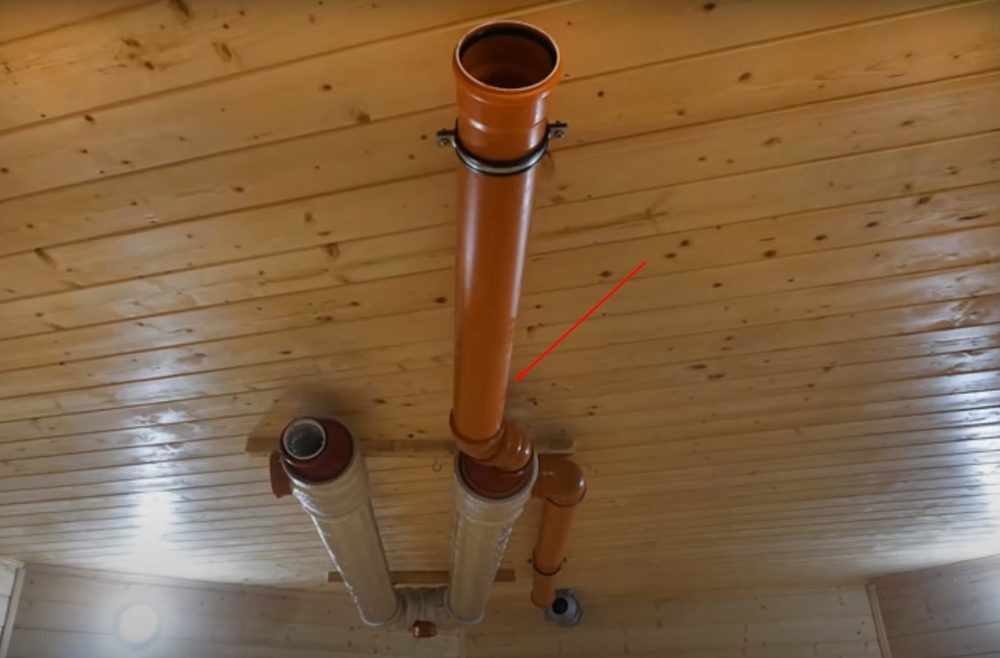

Фото Подвешенная к потолку рекуперационная установка с заглушкой на тройнике закольцовки
Подвешенная к потолку рекуперационная установка с заглушкой на тройнике закольцовки

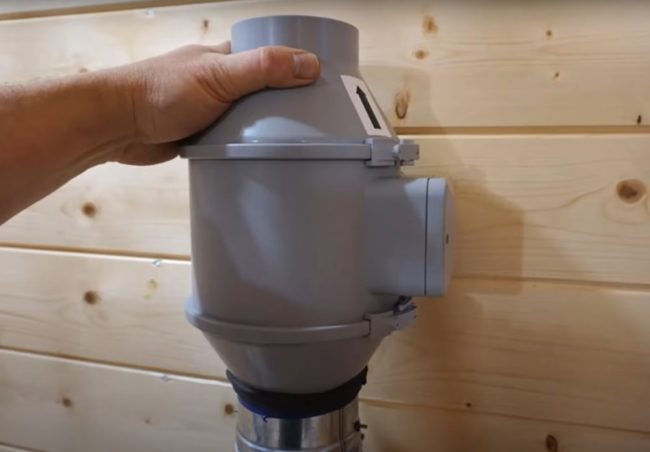

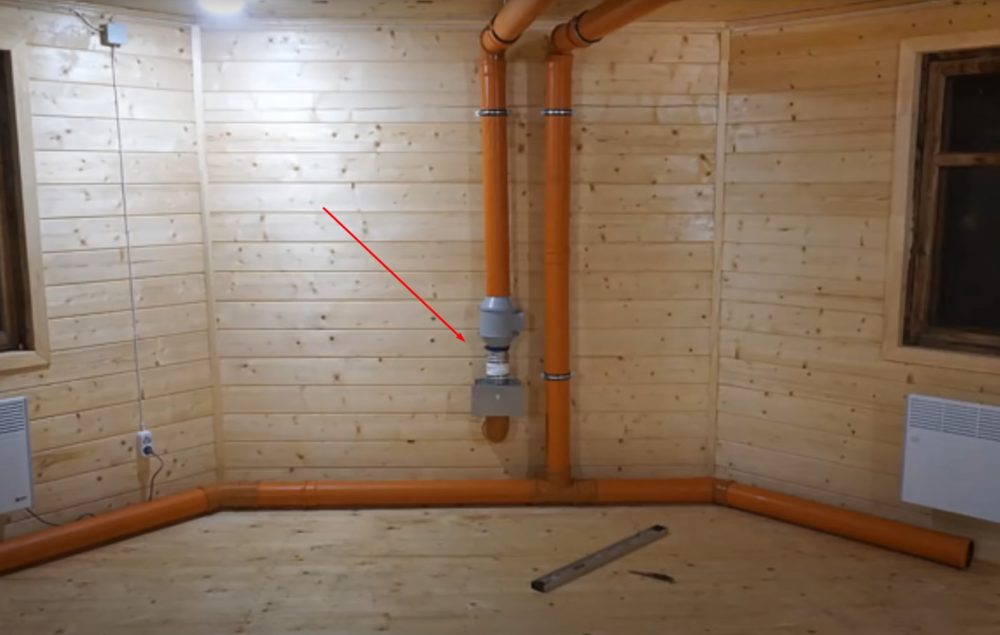

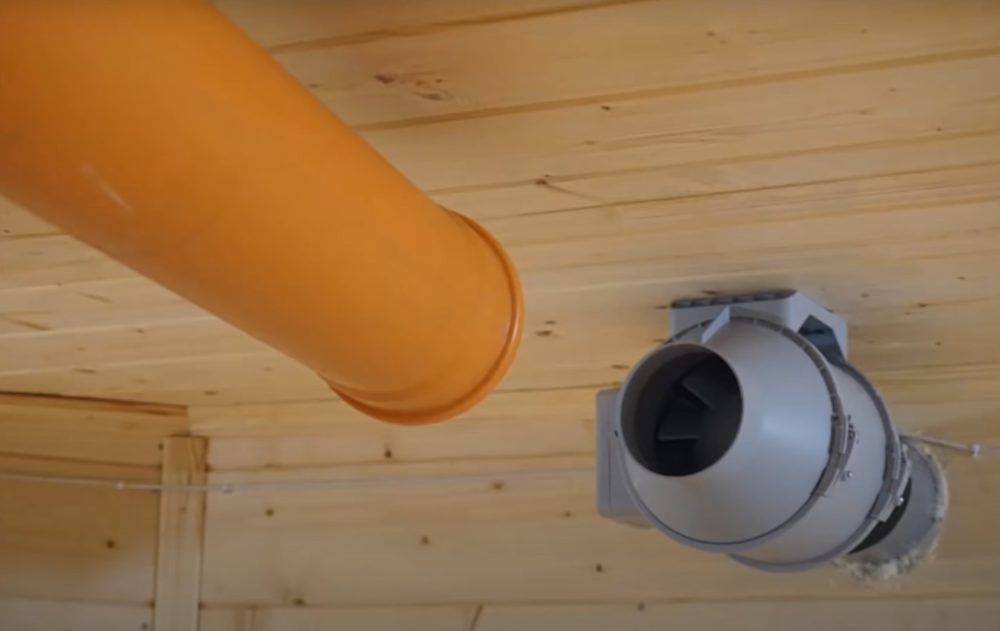

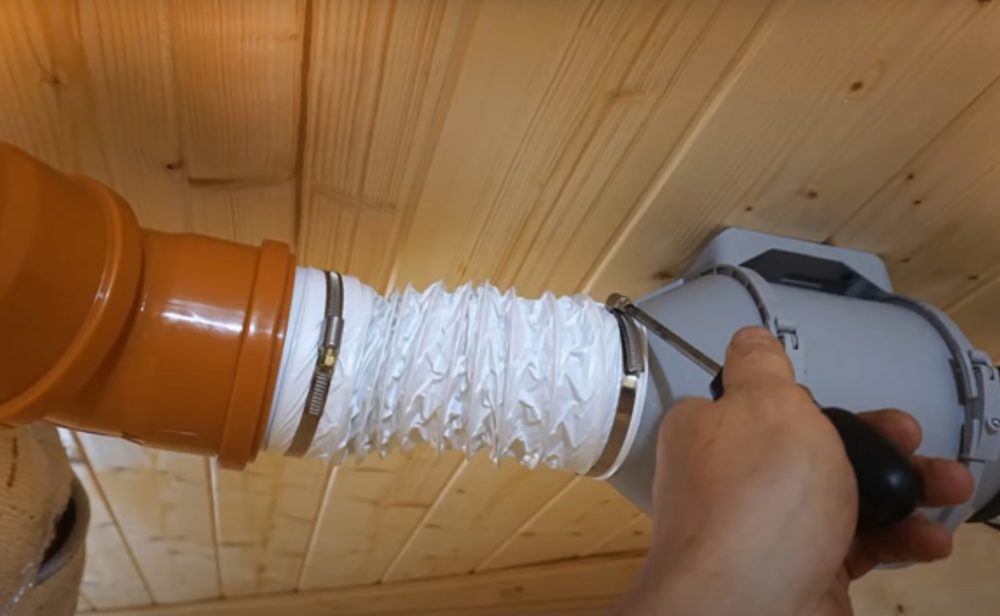

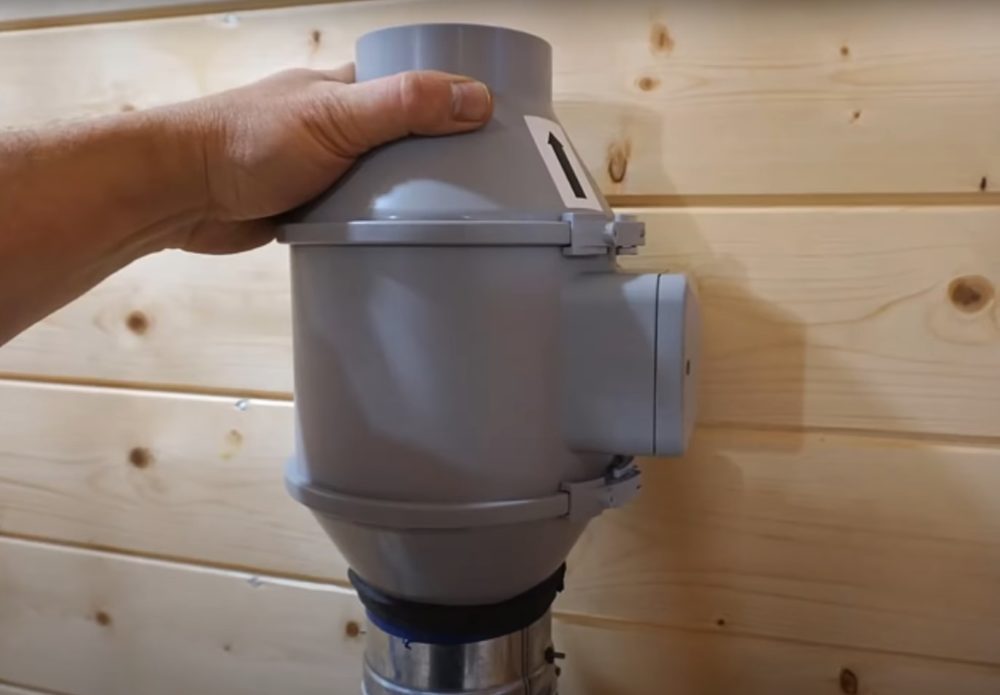

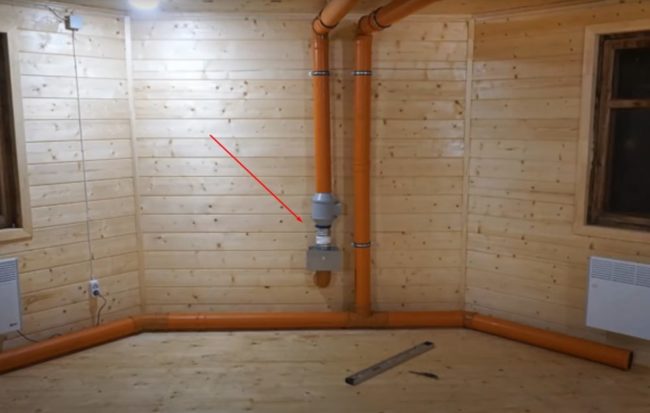

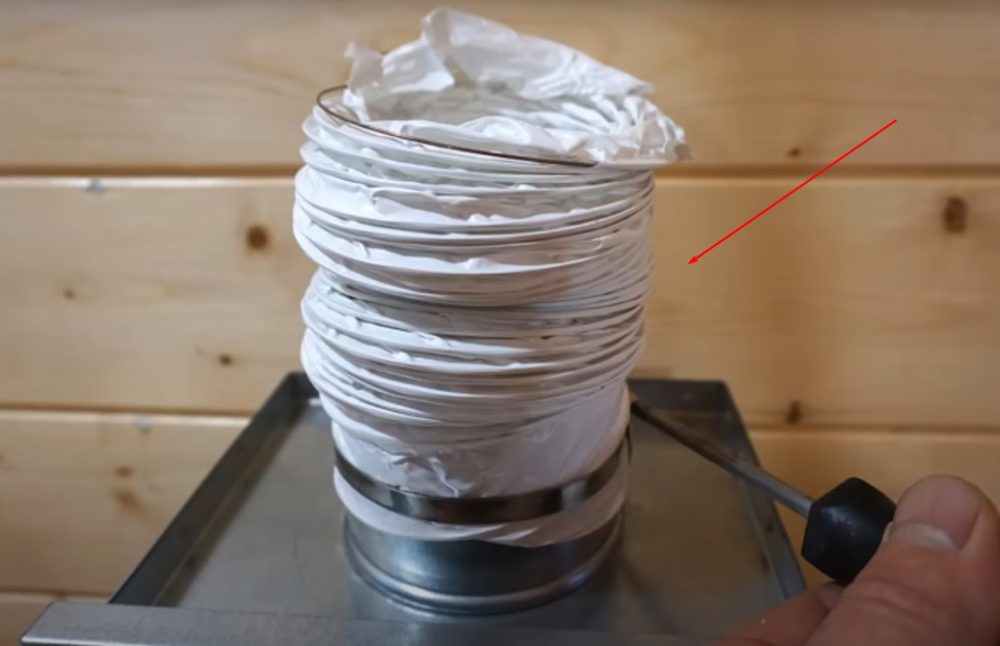

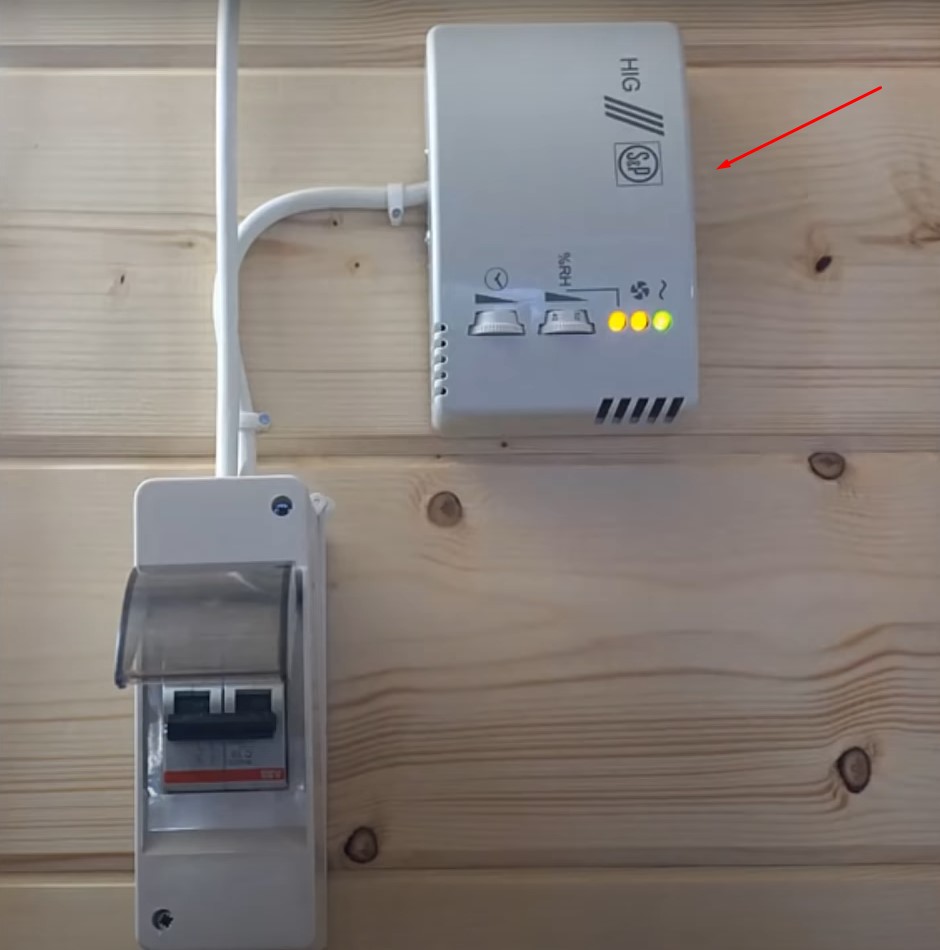

  1. Согласно схеме, подключите вытяжной и приточный вентилятор, фильтр, каналы, другие элементы.

Для проверки эффективности собранного своими руками коаксиального камерного рекуператора сделайте замер термометром температуры уличного воздуха и поступающего притока в помещение. Если все сделано правильно, прошедший через трубы приточный поток подогреется примерно до 14оС. Эффективность сделанной своими руками вентиляционной установки составит 78%.

Рекуператор своими руками в 30 раз дешевле заводского

Сборка компактного рекуператора из алюминиевых трубок

Компактную рекуперационную установку своими руками можете собрать в квартиру по типу радиатора и закрепить на балконной пластиковой двери. Для работы понадобятся 25 алюминиевых трубок диаметром 10 мм, длинной 1 м.

Корпус сделайте из пластикового короба для вентиляции прямоугольного сечения. Дополнительно понадобятся заглушки, колена, алюминиевая гофра диаметром 100 мм, скотч, герметик.

Вентиляторами послужат компьютерные кулеры, запитанные от переносного блока питания. Производительности собранной своими руками установки хватит на комнату площадью 12 м2.

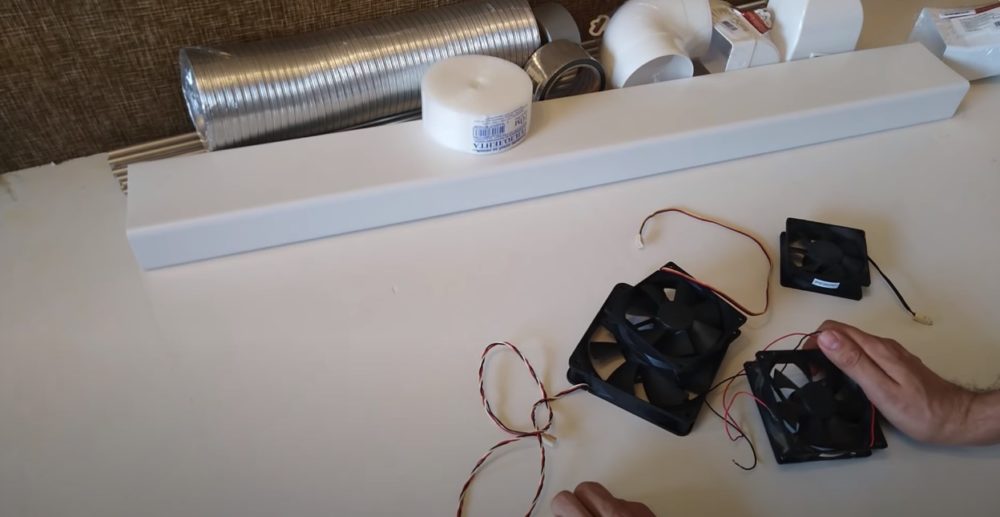

Фото Материалы для сборки рекуператора
Материалы для сборки рекуператора

Пошаговая инструкция сборки своими руками

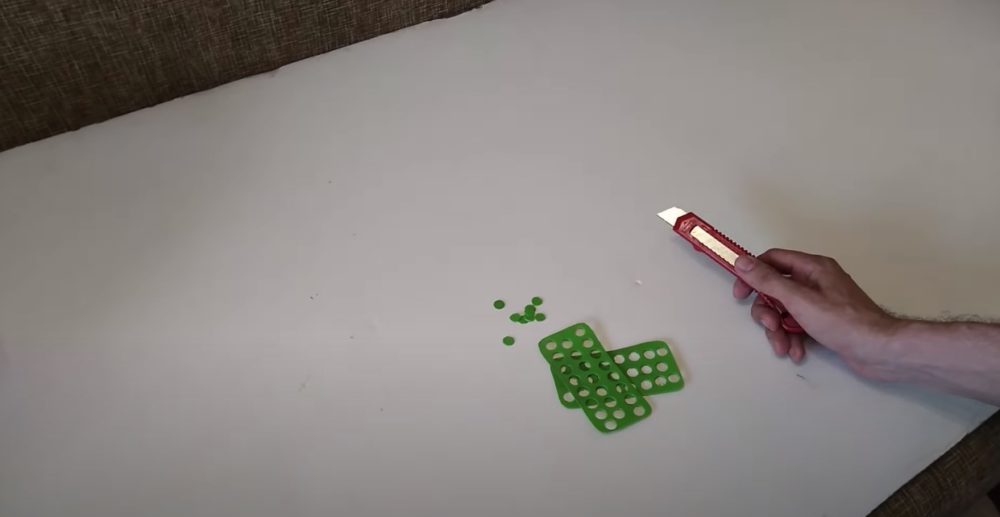

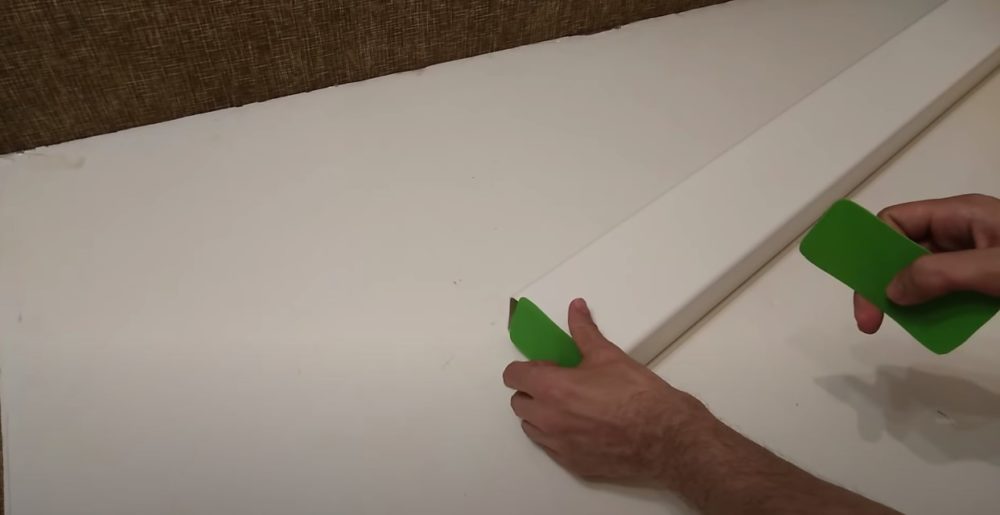

  1. Для сборки радиатора на торцы прямоугольного короба из пластика вырежьте 2 заглушки. Разметьте с равномерным отступом рядами 25 отверстий под алюминиевые трубки. Сделайте прорези канцелярским ножом.

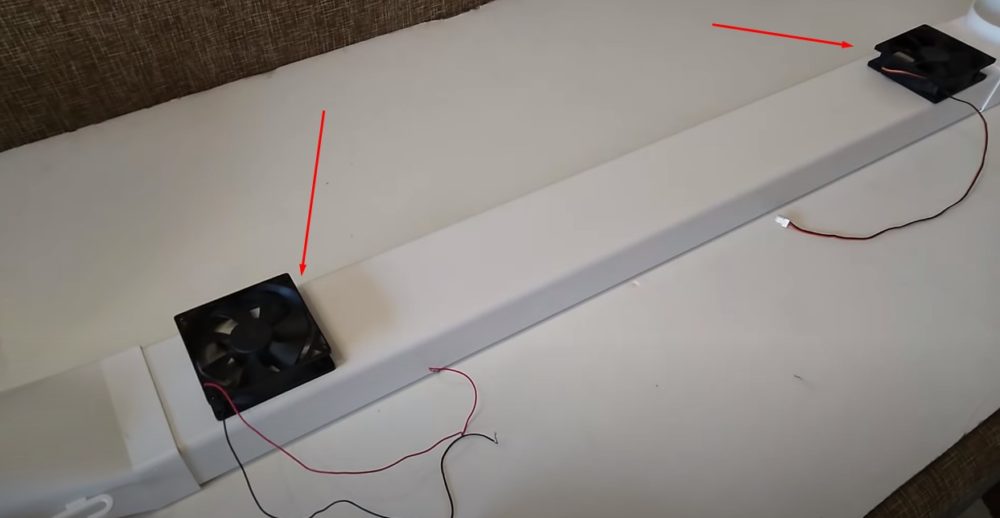

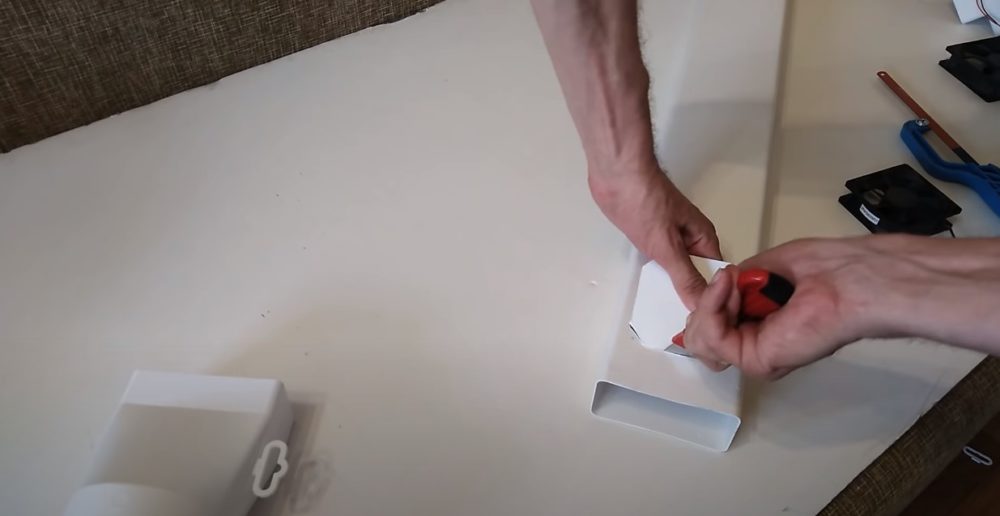

  1. По краям прямоугольного короба отметьте 2 места под установку кулеров. Вырежьте отверстия ножом.

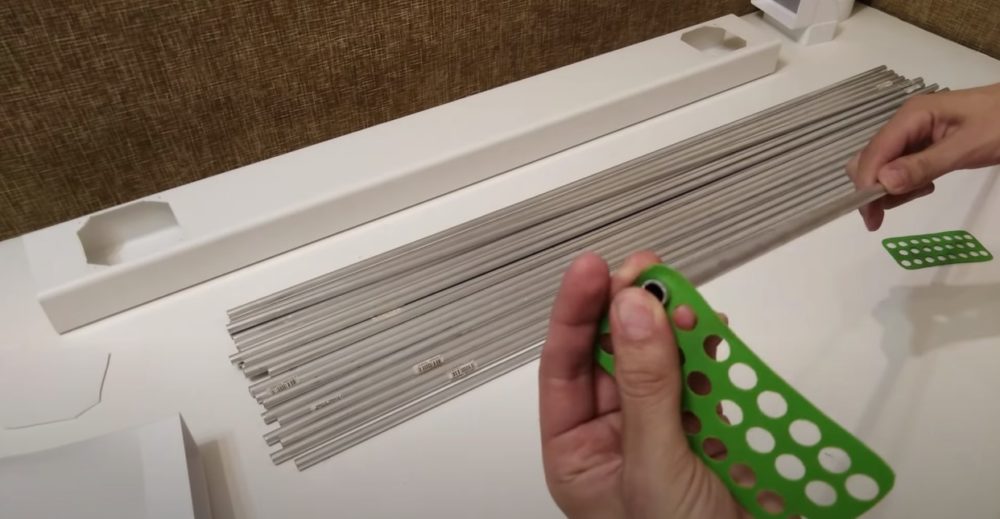

  1. Из алюминиевых трубок и перфорированных заглушек соберите сердцевину радиатора. Каждый элемент вставьте в соосные отверстия, чтобы получился трубчатый блок.

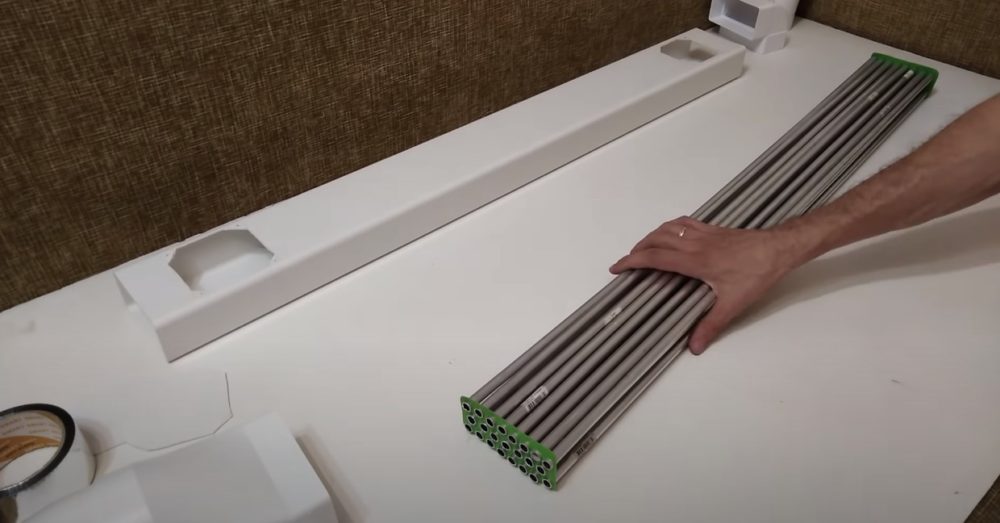

  1. Получившийся трубчатый блок вставьте внутрь прямоугольного пластикового короба.

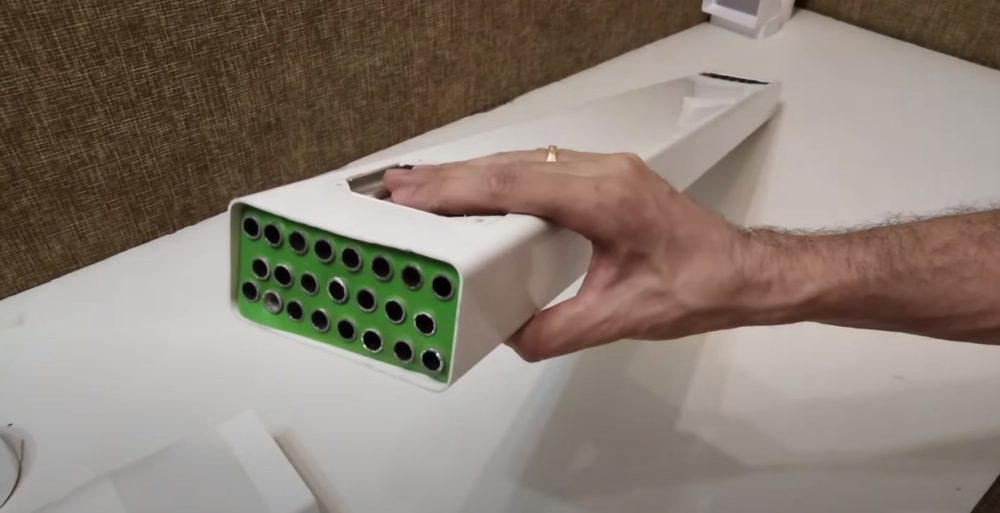

Фото Трубчатый теплообменник внутри короба
Трубчатый теплообменник внутри короба
  1. На короб в местах вырезанных отверстий установите кулеры, зафиксируйте саморезами.

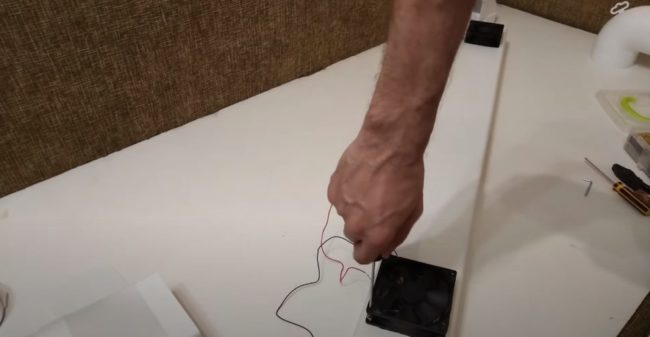

Фото Установка кулеров на короб
Установка кулеров на короб

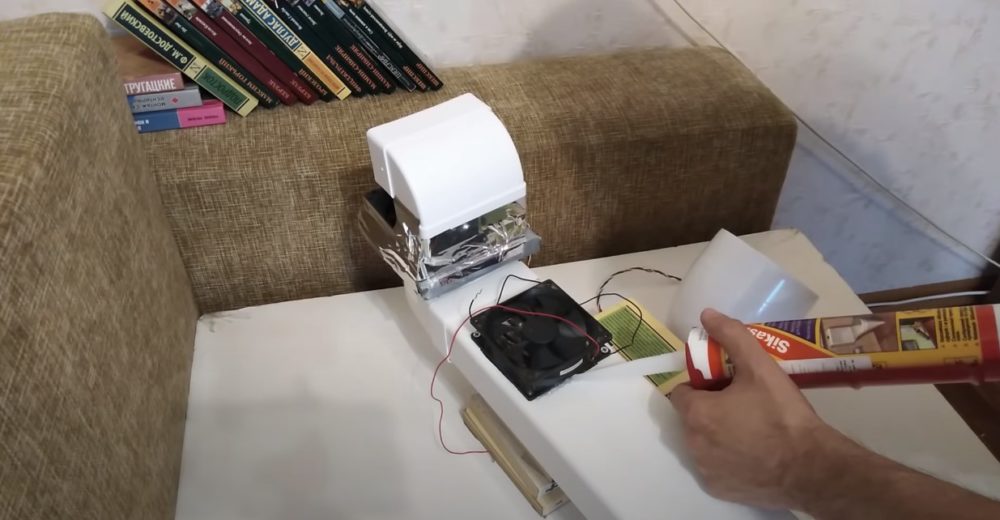

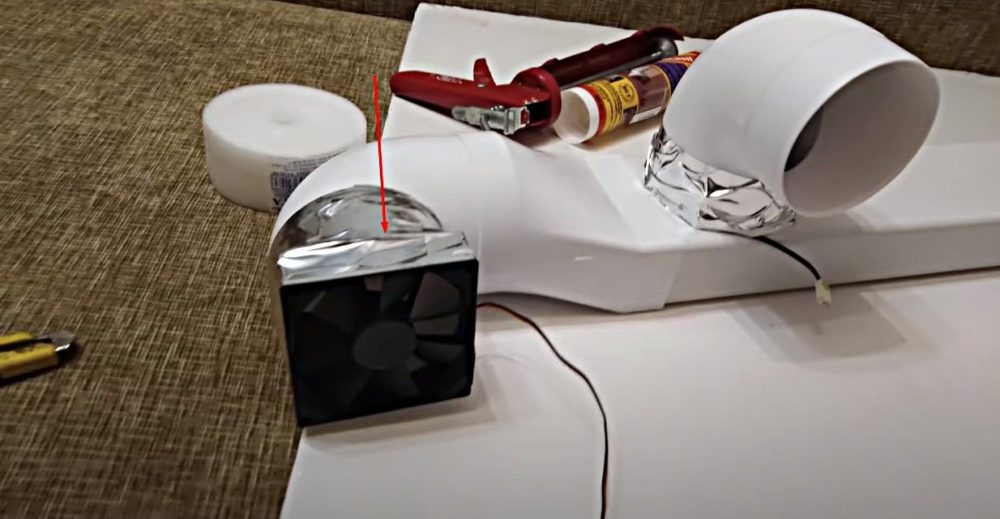

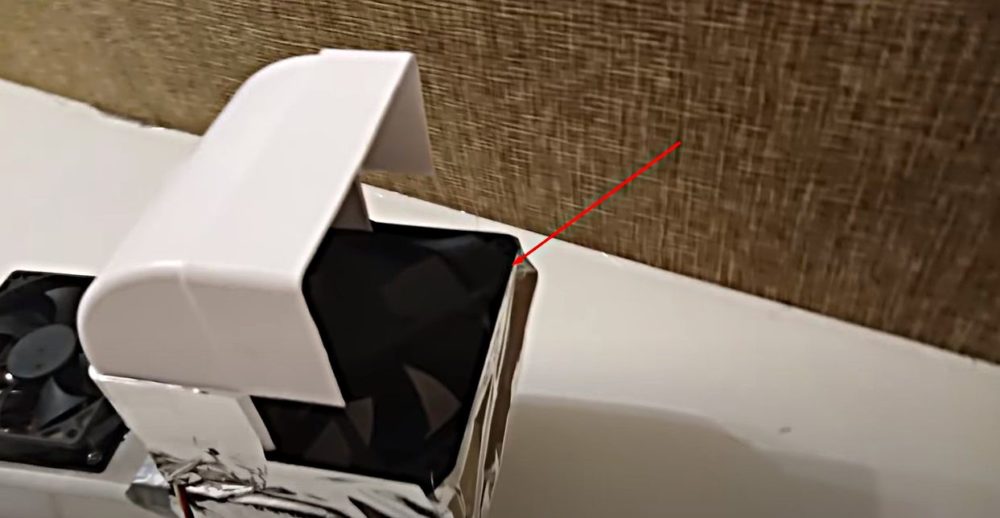

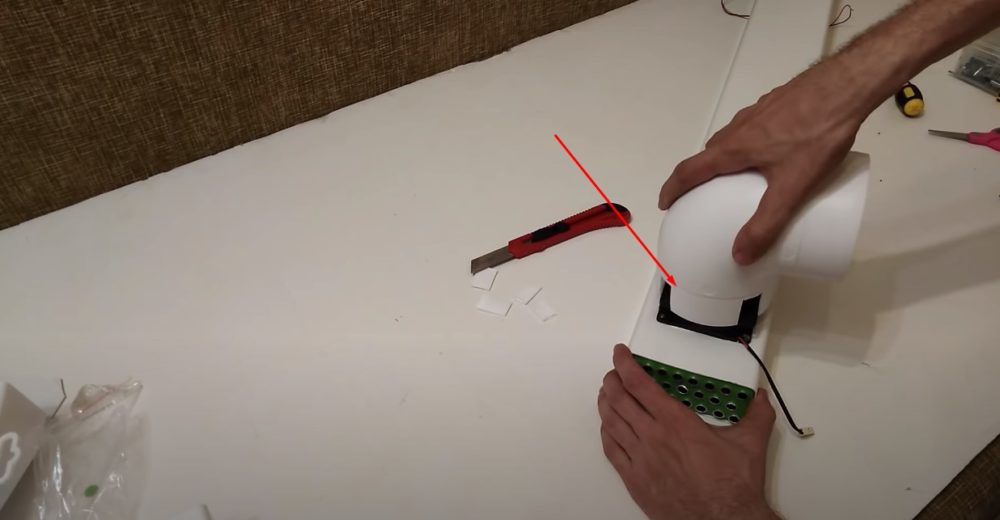

  1. Установите фасонные элементы и дополнительные 2 вентилятора для создания приточного и вытяжного канала.

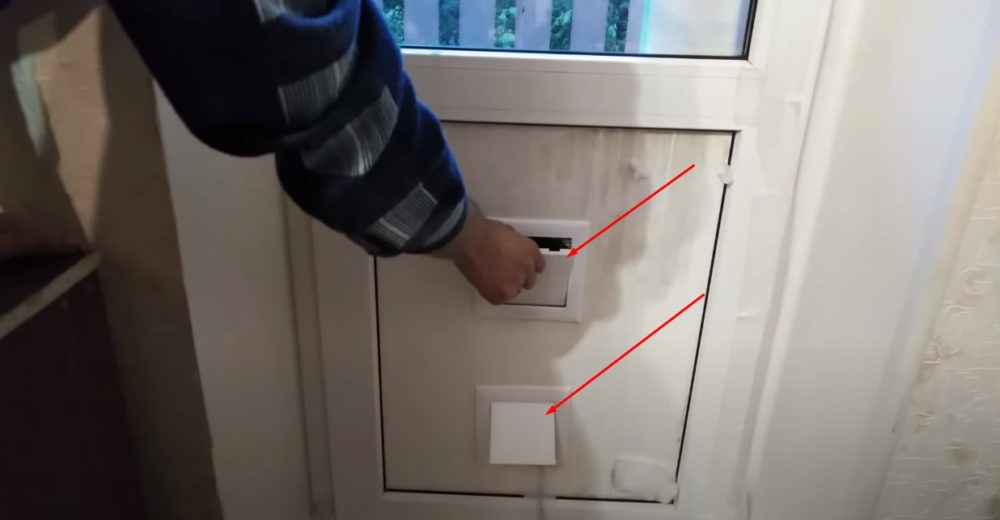

  1. Установите собранный своими руками рекуператор на балконную дверь. От патрубков нижних вентиляторов гофрой подключите каналы к заслонкам, врезанным в тело дверного полотна. На верхний подающий вентилятор наденьте патрубок и фильтрующую ткань.

Подключите вентиляторы к блоку питания, откройте на двери приточный и отводящий лючок, проверьте эффективность собранной своими руками установки. В данном примере поступающий через теплообменник приток температурой +11оС прогревается до +15оС, если внутри комнаты +22оС.

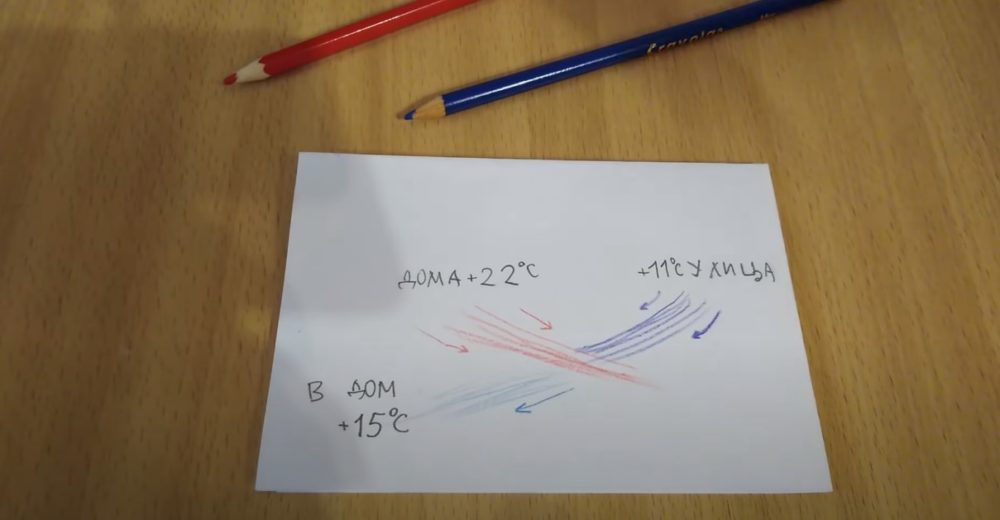

Фото Температура поступающего и отводящегося потока воздуха
Температура поступающего и отводящегося потока воздуха
Рекуператор своими руками из трубок для квартиры

Сборка пластинчатого рекуператора

Для сборки своими руками пластинчатого теплообменника понадобится алюминиевая фольга. Перемычки между листами сделайте из самоклеящихся полос резинового уплотнителя. Корпусом для теплообменника послужит оцинкованный коробок с 4 отверстиями под воздуховоды.

Приступаем к сборке своими руками

  1. По размеру корпуса будущего рекуператора вырежьте шаблон из ДСП для раскроя пластин теплообменника. Заготовку уложите на алюминиевый лист, обрежьте ножом. Аналогичным образом нарежьте требуемое количество пластин. Чем больше слоев сделаете у теплообменника, тем выше получите производительность.

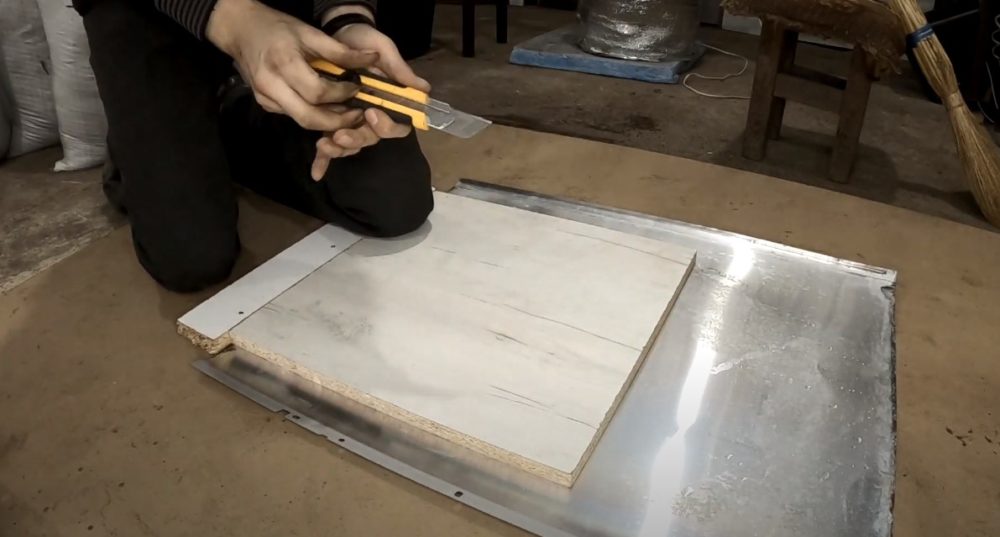

Фото Раскрой алюминиевых пластин
Раскрой алюминиевых пластин
  1. Отрежьте 4 алюминиевых уголка по высоте корпуса рекуперационной установки. Закрепите детали саморезами к углам шаблона из ДСП. Получится временная огранка корпуса теплообменника.

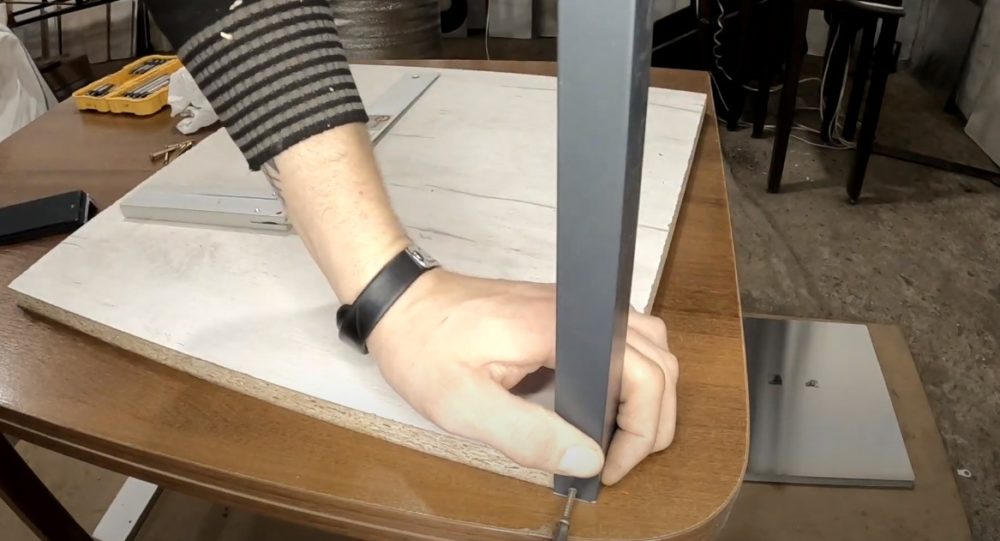

Фото Изготовление из уголков и ДСП огранки теплообменника
Изготовление из уголков и ДСП огранки теплообменника
  1. На каждый алюминиевый лист по противоположным двум краям и центру приклейте дверной самоклеящийся уплотнитель. Пластины уложите между уголками огранки, чтобы не совпадали наклеенные перемычки в соседних рядах. Между листами должны получится каналы с проходными зазорами, каждые на своей стороне квадратного теплообменника. К примеру, четные ряды делайте на сторону притока, нечетные – на отводящиеся потоки воздуха.

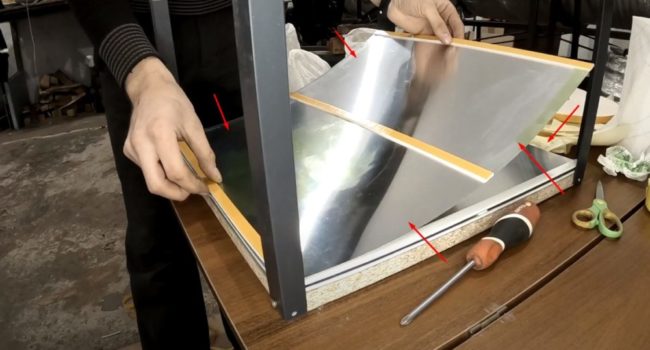

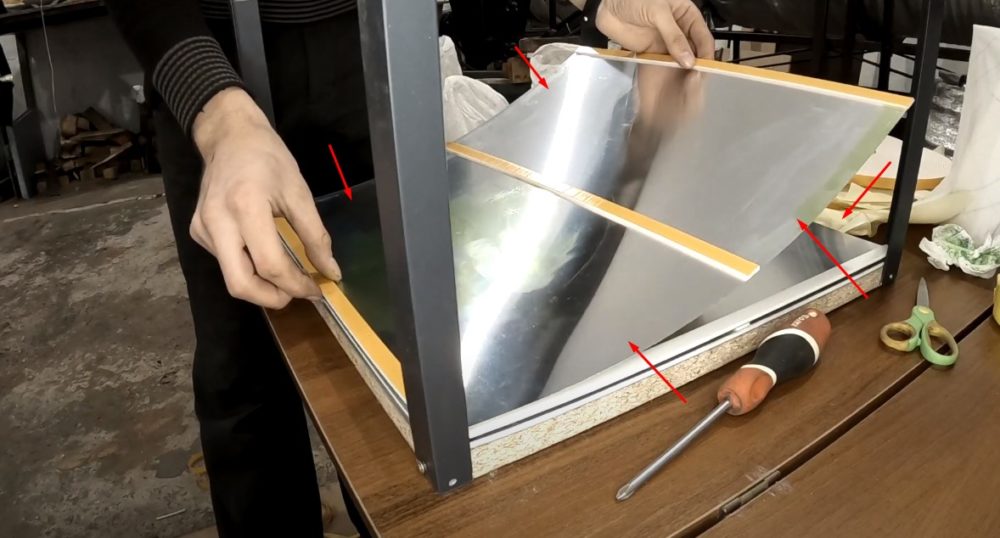

Фото Сборка из пластин и перемычек теплообменника
Сборка из пластин и перемычек теплообменника
  1. Собранный теплообменник из пластин извлеките из временной огранки. По углам и центру пластинчатой конструкции в местах приклеенных перемычек дополнительно для уплотнения нанесите слой клея.

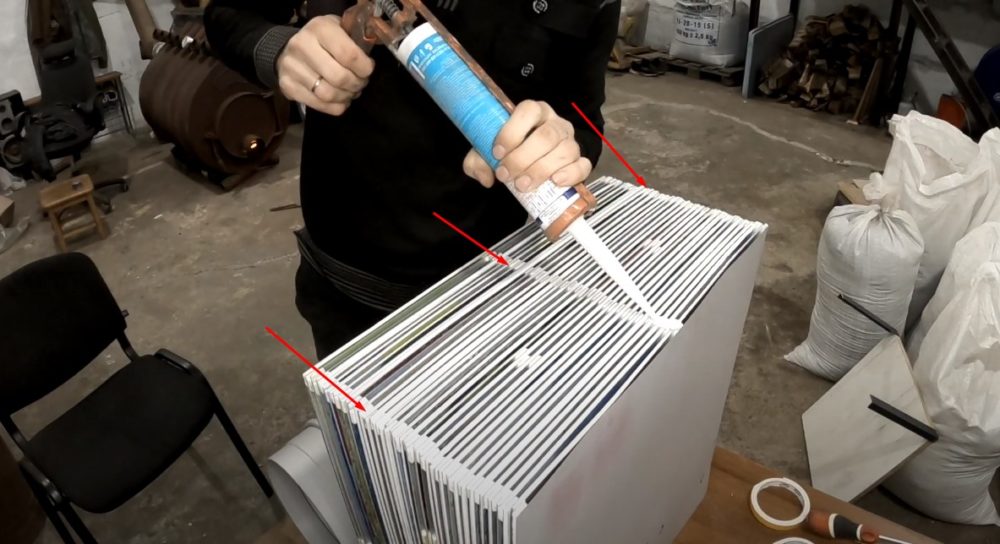

Фото Нанесение клея в местах прохождения перемычек между пластинами
Нанесение клея в местах прохождения перемычек между пластинами

Установите внутрь корпуса пластинчатый теплообменник. Соблюдайте правильность расположения каналов относительно приточных и вытяжных патрубков.

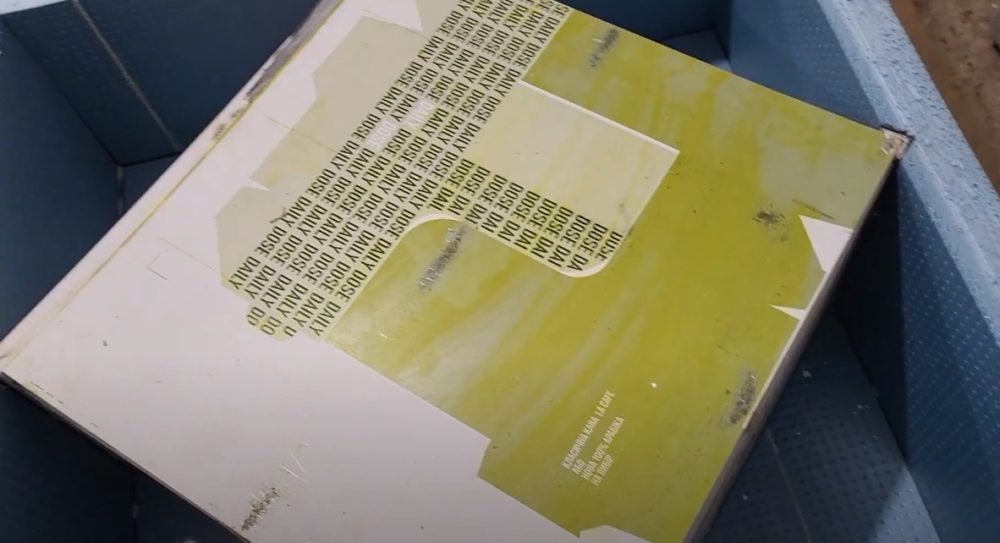

Установленный внутрь корпуса рекуператора пластинчатый теплообменник

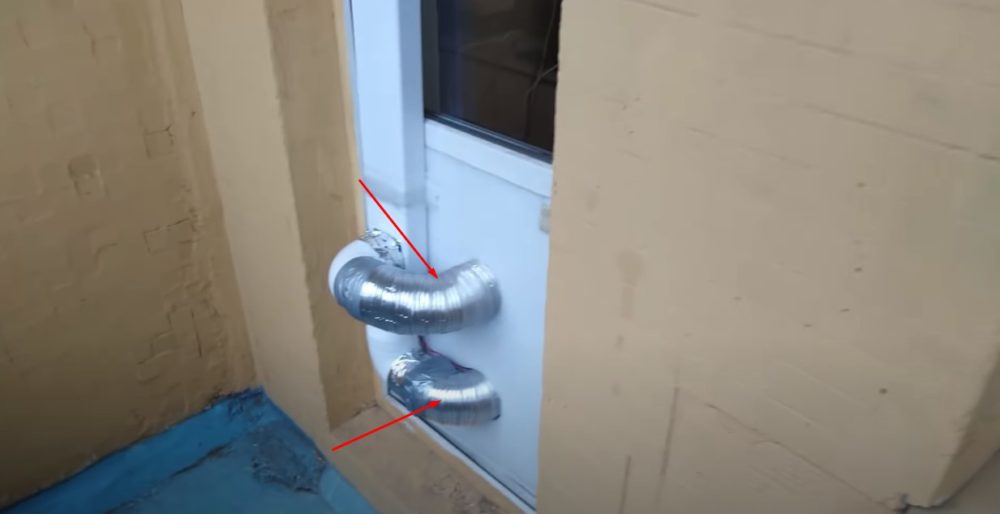

Патрубки заборного и приточного вентилятора, подключенные к лючкам

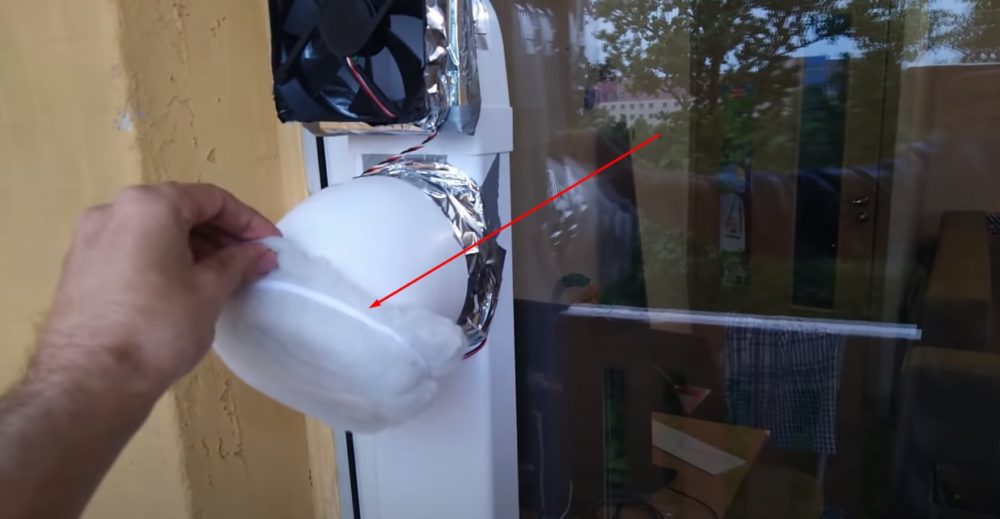

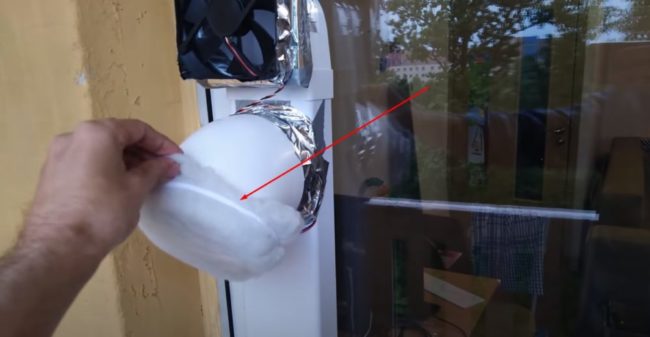

Отводящий воздух на улицу и приточный с фильтрующей тканью вентилятор
Рекуператор Своими Руками за 70$. Простая схема #DENLife

Советы по эксплуатации

Собранный своими руками рекуператор утеплите вместе с каналами для уменьшения теплопотерь. Регулярно проверяйте исправность вентиляторов, очищайте каналы и вентиляционные отверстия от грязи. Меняйте или очищайте воздушные фильтры.

Для увеличения мощности установите большей производительности вентиляторы. Наличие регулятора скоростей позволит выбирать комфортный режим работы.

Ответы на часто задаваемые вопросы

Где ставят рекуперационный блок?

Место установки блока выбирают дальше от спальни и детской комнаты. Подойдет чердак, подвал, балкон, отдельное помещение.

На какой объем помещения рассчитан рекуперационный блок?

Показатель зависит от модели. Бытовые блоки рассчитаны на помещение до 40 м2, реже – до 100 м2.

Сколько стоит рекуперационная установка?

Цена блока зависит от мощности и модели. Средний диапазон – от 30 до 100 тыс. руб.

Сколько стоит установка рекуперационного блока?

Стоимость стандартного монтажа варьируется от 5 до 7 тыс. руб. В нестандартной установке за каждое дополнительное действие насчитывают от 200 до 3000 руб. Каждая компания выставляет свой прайс с ценами.

Сколько экономит рекуператор воздуха?

В механической вентиляции рекуперационный блок экономит до 82% мощности системы, уменьшат до 70% потерь тепла.
