Эффективная вентиляция в дачном туалете: устройство, инструкция установки

Ставите на даче туалет, но не знаете, как сделать вентиляцию – обустройте приток через щель под дверью и открытое окно. Из выгребной ямы выведите вытяжную трубу выше уровня крыши кабинки на 1 метр.

В статье подробнее рассмотрим существующие виды дачных туалетов и вентиляций к ним. Обговорим методы обеспечения правильной работы инженерной сети и другие способы устранения неприятных запахов.

Чтобы вентиляция в дачном туалете эффективно функционировала, монтаж сможете выполнить по представленной пошаговой инструкции.

Виды дачных туалетов и вентиляций для них

На даче устанавливают 2 вида туалетов – уличные и внутри дома. Первый вариант распространен для участков с временным пребыванием хозяев в теплое время года. Второй вариант актуален для дач с круглогодичным проживанием или частым пребыванием хозяев даже после завершения дачного сезона.

Уличные туалеты оснащают отдельной вентиляцией. Для вентилирования внутреннего санузла обычно обустраивают общедомовую инженерную сеть.

Для частого пользования принято устанавливать туалет с выгребной ямой, где скапливаются нечистоты. По техническому исполнению распространены 3 вида.

  1. Кабинка установлена непосредственно на выгребной яме, где подложена плита перекрытия. Плюс – простота и дешевизна исполнения. Минус – неприятные запахи из ямы напрямую попадают в кабинку. Обустройство даже мощной вентиляции не избавляет на 100% от зловоний.
  1. Система с водяным смывом работает по принципу внутреннего санузла. Унитаз установлен в доме или уличной кабинке с удалением от выгребной ямы.

К сантехническому прибору подведена вода. Отвод нечистот в яму организован по канализационной трубе.

  • Плюс – отсутствие неприятных запахов.

  • Минус – дороговизна и сложность обустройства.

Зимой в необогреваемой уличной кабинке систему невозможно использовать из-за замерзания воды в бачке унитаза. Для поддержания чистого воздуха в туалете достаточно естественного вентилирования через продухи.

Фото Комбинированная кабинка с системой водяного смыва и душевым отсеком
Комбинированная кабинка с системой водяного смыва и душевым отсеком
  1. Люфт-клозет похож на систему с унитазом, но имеет конструктивные отличия. Отсутствует водяной смыв. Унитаз выполнен без водяного затвора. Люфт-клозет располагается внутри дома или отдельной кабинкой на улице.

Выгребная яма удалена, но не связана канализационной трубой. Органические отходы к месту накопления стекают по наклонному каналу.

  • Плюс – минимальное проникновение в туалет неприятных запахов.

  • Минус – сложность обустройства и обслуживания.

Для установленного внутри дома люфт-клозета нужна хорошая вентиляция.

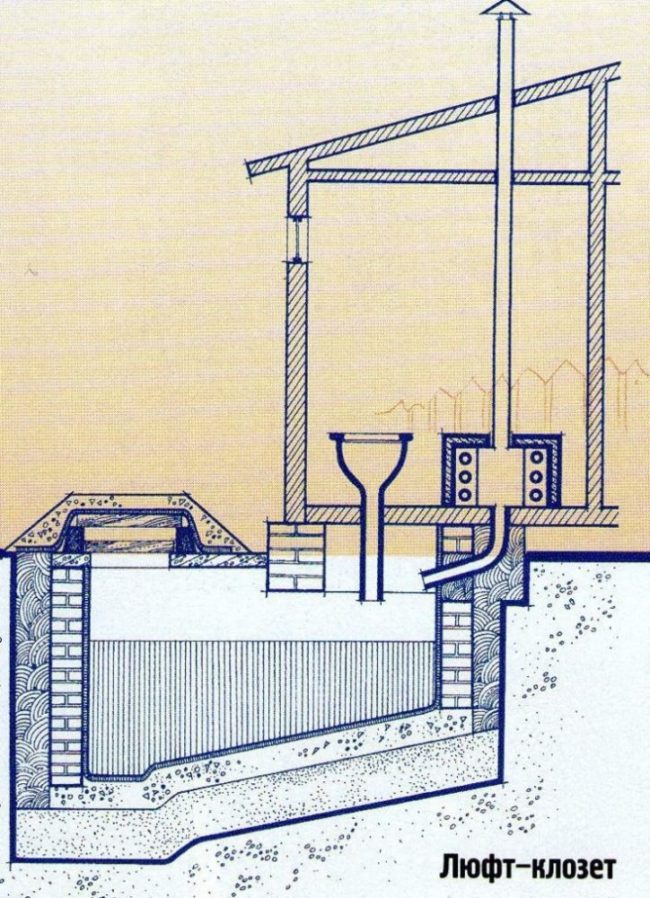

Фото Люфт-клозет
Люфт-клозет

Когда нежилую дачу используют для садоводства и огородничества, на летний сезон экономически и технически выгодно поставить садовый туалет без выгребной ямы: пудр-клозет, химический или биотуалет. Мобильный домик оснащен резервуаром для сбора нечистот.

В зависимости от используемых способов переработки органики, отходы складируют на компост или утилизируют.

  • Плюс – мобильность кабинки и резервуара, простота обслуживания, отсутствие неприятных запахов.

  • Минус – затраты на покупку туалета и препаратов для утилизации отходов.

Мощная вентиляция для кабинок без выгребной ямы не нужна. Проветривание выполняется через обустроенные продухи под дверью и потолком.

Фото Пудр-клозет
Пудр-клозет

Для всех типов дачных туалетов, как и построек другого назначения, вентиляционный процесс создают естественный или принудительный. В первом варианте воздухообмен выполняется самопроизвольным движением воздуха.

Приточные потоки поступают в щель под закрытой дверью и специально обустроенные окошки. Грязный воздух выходит через вытяжную трубу или продухи на стенках кабинки под потолком.

Естественная схема вентилирования актуальна для уличного туалета.
Кроме кабинки, обустраивается вентиляция ямы выведением вытяжной трубы.
Выход канала делают через отверстие в перекрытии накопительного резервуара.

Высотой трубу ставят от 1 метра над уровнем крыши кабинки. Продухи выпиливают электролобзиком или пилой, вырезают болгаркой. Для вытяжки ставят кусок ПВХ трубы, завалявшийся на дачном участке.

  • Преимущество – минимум или ноль затрат.

  • Недостатки – зависимость от погодных условий.

Тяга может быть сильная или отсутствовать.

Фото Схема вентиляции уличного туалета
Схема вентиляции уличного туалета

Во втором варианте вентиляции воздухообмен выполняется за счет принудительного перемещения потоков вентилятором. По объему приток воздуха равен оттоку. Принудительная схема вентиляции актуальна для санузлов внутри дачного дома, где хозяева пребывают круглогодично.

Инженерную сеть с вытяжкой и притоком обустраивают отдельно для санитарной комнаты или совмещают с общедомовой системой. Реже принудительную вентиляцию делают для уличной кабинки. Электричество подводят от дачного дома.

  • Преимущество – стабильное вентилирование независимо от погодных условий. Нет опасения, что пропадет или образуется обратная тяга.

  • Минус – финансовые и трудовые затраты на монтаж, техническое обслуживание механических узлов.

Установка вытяжки в дачном туалете с выгребной ямой

Чтобы в дачном уличном туалете максимально устранить неприятные запахи, делайте правильный монтаж вытяжной вентиляции – отдельно для кабинки и выгребной ямы. Неважно, какая система будет по принципу действия – механическая или естественная.

Технология монтажа воздуховодов одинакова. Отличие только в наличии канального вентилятора у принудительной вытяжки.

Для работ понадобится канализационная ПВХ труба диаметром 110 мм. Из фасонных деталей подготовьте колена, муфты, хомуты, дефлектор на вытяжку.

вентиляция в туалете дача под Архангельском



Инструмент возьмите с учетом специфики предстоящих работ и материалов, которые придется обрабатывать. Обычно достаточно электролобзика, дрели, болгарки, отвертки и пассатижей. Могут понадобиться ножницы по металлу, стамеска, молоток. Для разметки используйте рулетку, уровень, маркер.

Инструкция обустройства естественной вентиляции кабинки и выгребной ямы

  1. В нижней части боковой стенки туалета вырежьте сквозное отверстие под муфту диаметром 110 мм. От уровня земли будущий приток приподнимите на 25-30 см, чтобы зимой не засыпало снегом. У муфты с одной стороны отпилите край раструба, где вставляется резинка.

Отпиленной стороной фасонный элемент со стороны улицы вставьте в прорезанное отверстие на стенке туалетной кабинки. Чтобы устранить зазоры и закрепить муфту, используйте герметик.

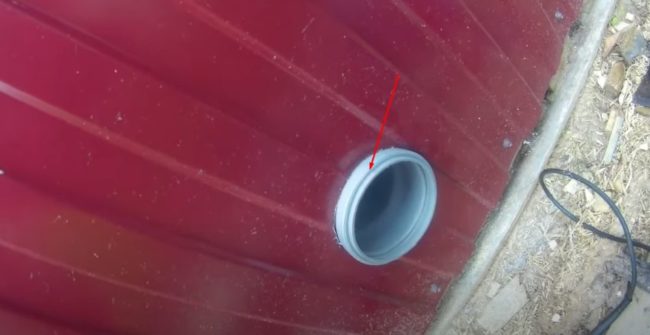

Фото Приточное отверстие из ПВХ муфты
Приточное отверстие из ПВХ муфты

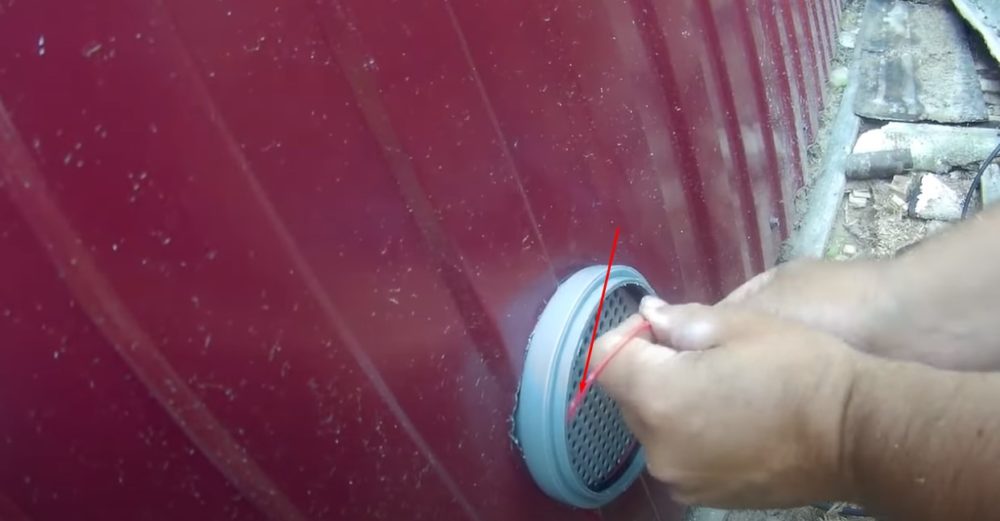

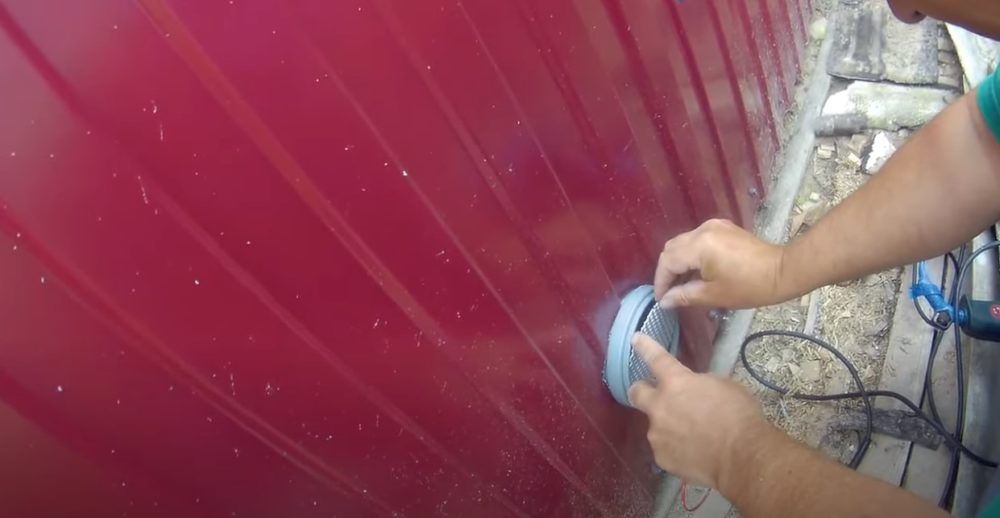

  1. Чтобы в кабинку через близко расположенное к земле приточное отверстие не заносило ветром мусор, установите сетку. Фрагмент вырезайте по диаметру кольцевого гнезда раструба муфты, где должна стоять уплотнительная резинка.

Установите сетку в фасонную выемку. Поставьте резиновое кольцо внутрь гнезда. Если родной резиновый уплотнитель не входит по толщине из-за установленной сетки, сделайте кольцеобразный фиксатор из пластикового стержня меньшего диаметра.

  1. Для вытяжки прорежьте отверстие в верхней части стены. От потолка отступите 15-20 см. Вытяжку делайте на противоположной от притока боковой стенке туалета.
Фото Выпиливание электролобзиком отверстия под вытяжку
Выпиливание электролобзиком отверстия под вытяжку
  1. По принципу обустройства притока, в вытяжное отверстие вставьте фасонный элемент с сеткой. Вместо муфты используйте патрубок с раструбом длиной 50 см. Со стороны улицы воздуховод придется наращивать для вывода стояком выше уровня крыши туалета.

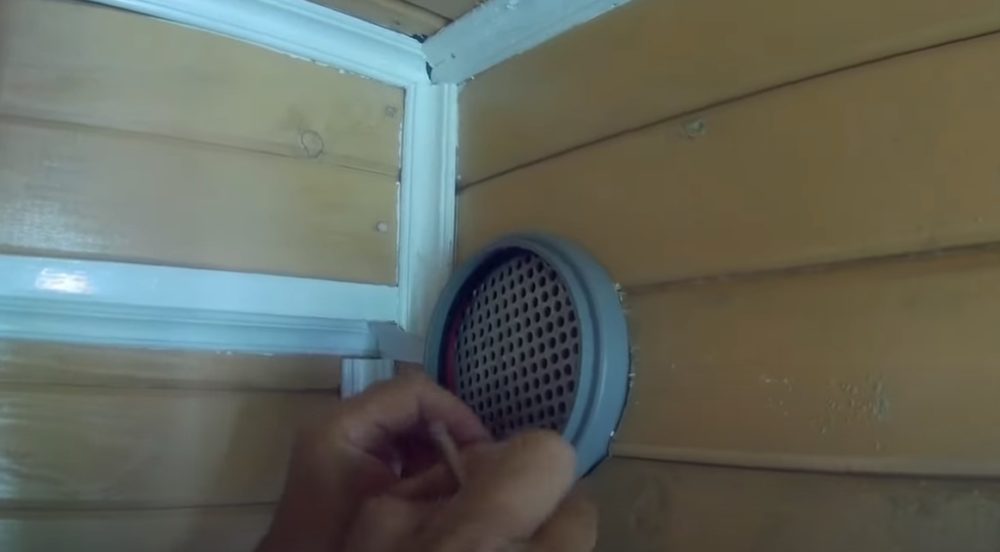

Фото Установка патрубка с сеткой в вытяжное отверстие
Установка патрубка с сеткой в вытяжное отверстие
  1. Со стороны улицы выходящий из стенки патрубок подрежьте нужной длины с учетом выступа крыши. Соберите стояк из колена, муфты и ровной трубы длиной 1-1,5 м. Для защиты вытяжки от осадков установите дефлектор. Если колпака нет, сделайте загиб из двух колен, как в нашем примере.

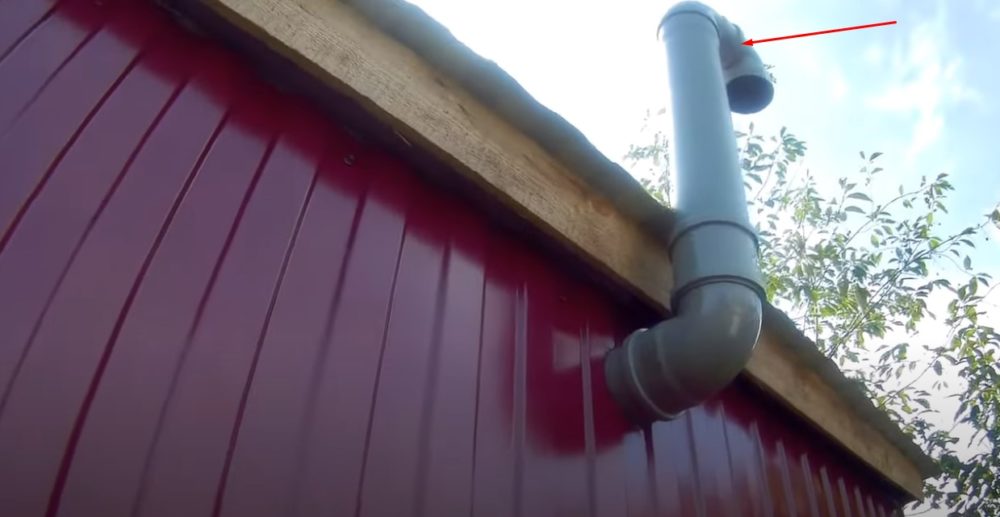

Фото Вытяжной стояк с загибом из колен вместо дефлектора
Вытяжной стояк с загибом из колен вместо дефлектора

Обустроенная своими руками простейшая естественная вентиляция будет проветривать кабинку. Чтобы зловония из накопительного резервуара не проникали внутрь туалета, установите дополнительный вытяжной стояк.

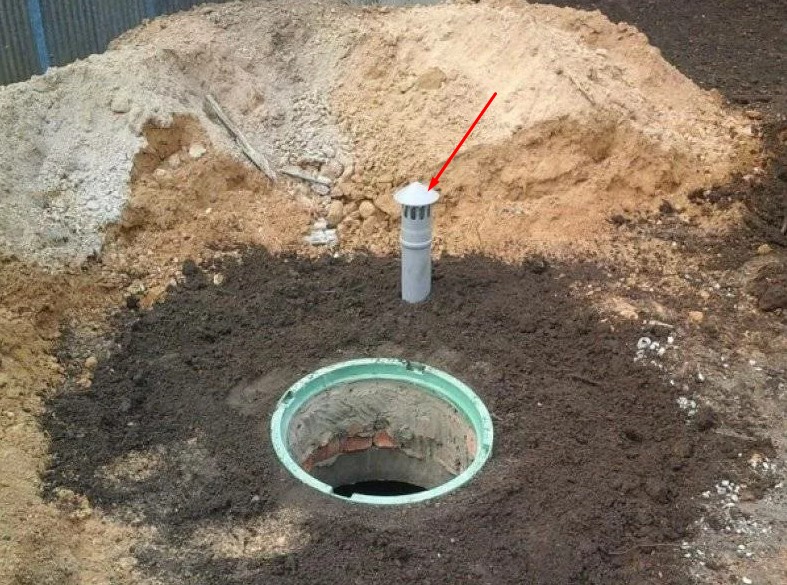

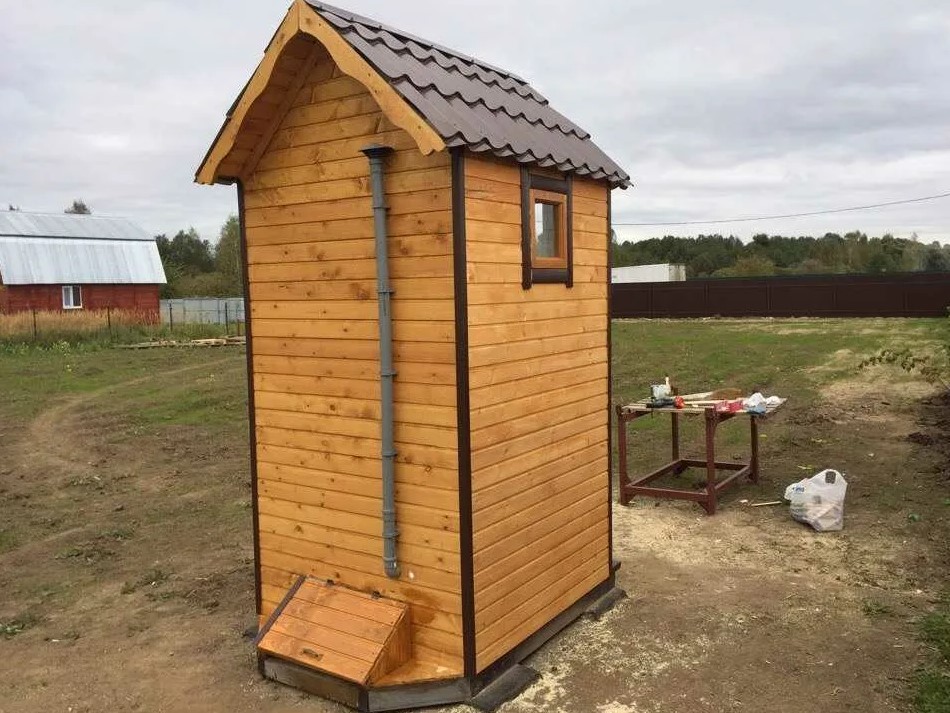

Трубу диаметром 110 мм можете вывести непосредственно через перекрытие выгребной ямы или сквозь стену в нижней части кабинки. Способ монтажа определите по конструкции кабинки и отдаленности от накопительного резервуара.

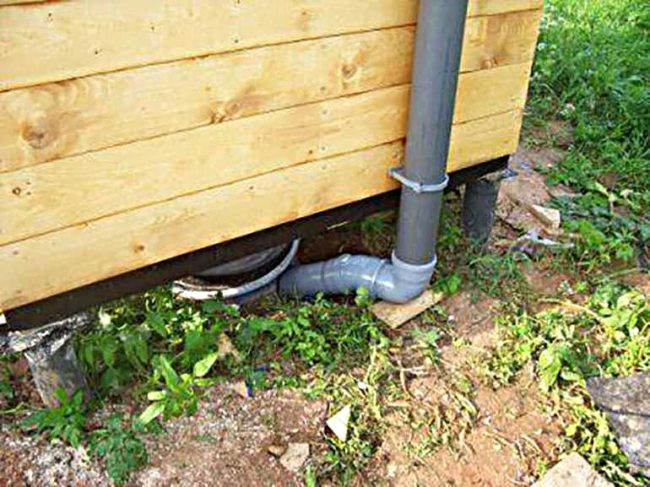

Фото Пример вывода стояка из ямы под кабинкой, установленной на столбчатом фундаменте
Пример вывода стояка из ямы под кабинкой, установленной на столбчатом фундаменте



Фото Пример вывода вытяжки из ямы, расположенной с выступом за пределы задней стенки туалета
Пример вывода вытяжки из ямы, расположенной с выступом за пределы задней стенки туалета

Инструкция обустройства принудительной вентиляции кабинки и выгребной ямы

принудительная вентиляция выгребной ямы уличного туалета.
  1. Из выгребной ямы возле стенки туалета выведите вытяжной стояк высотой 1-1,5 м над уровнем земли. Используйте ПВХ трубу 110 мм.

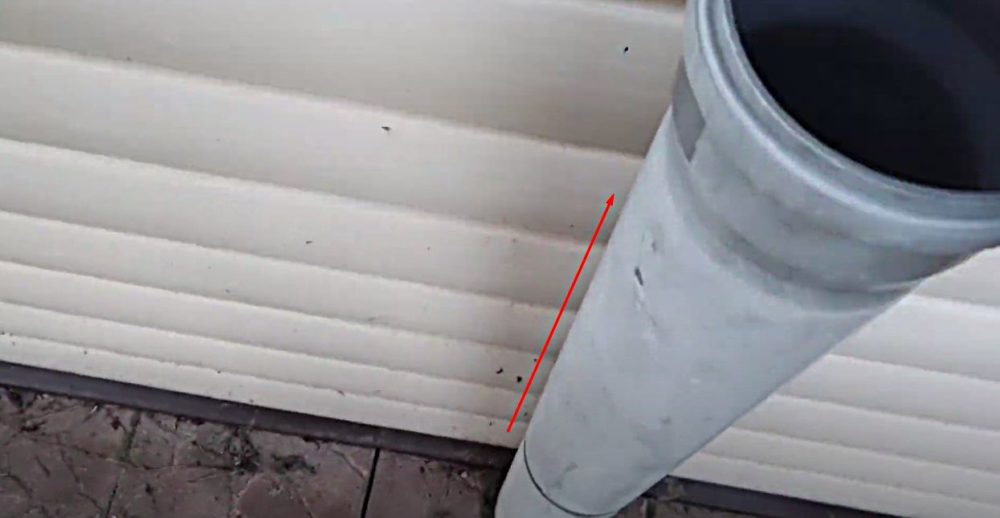

Фото Стояк вытяжки из выгребной ямы
Стояк вытяжки из выгребной ямы

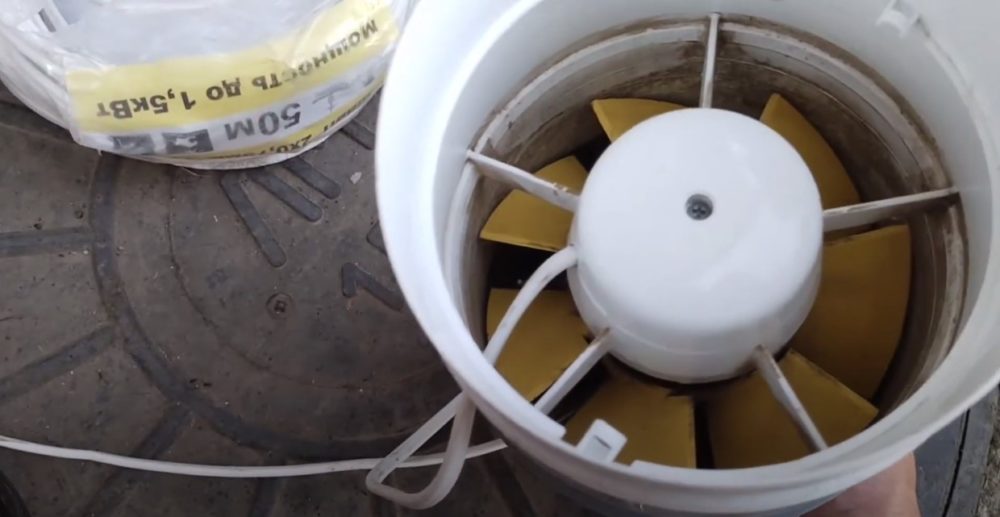

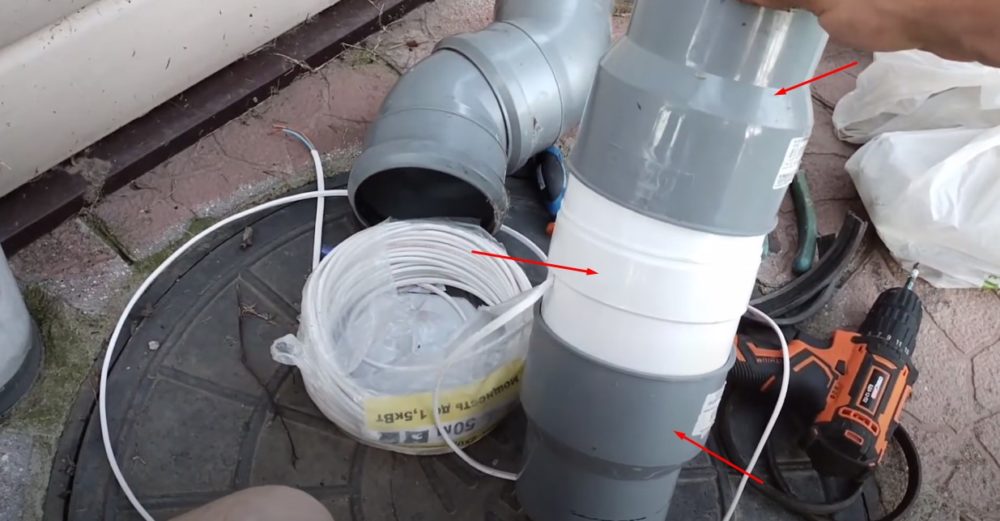

  1. Подготовьте 2 переходника 110х125 мм с пластиковой на чугунную трубу. Купите канальный вытяжной вентилятор с корпусом 125 мм. Насадите переходники.

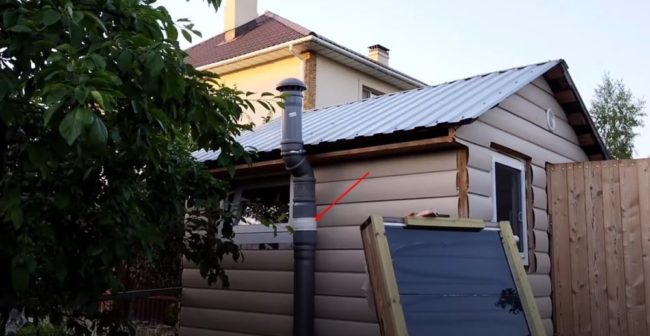

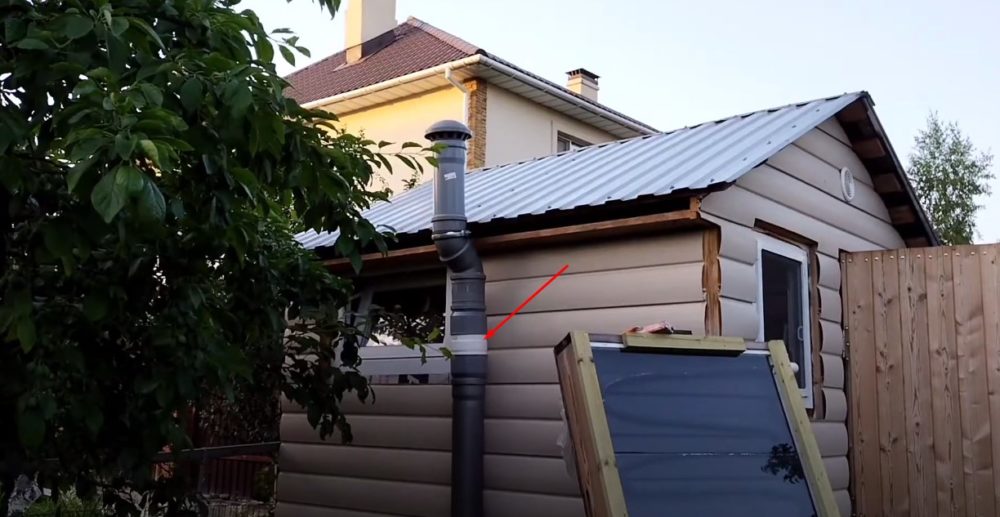

  1. Установите вытяжной узел из вентилятора с переходниками на выходящий из выгребной ямы стояк. От верхнего патрубка коленом и трубой продлите высоту трубы выше крыши туалетной кабинки.

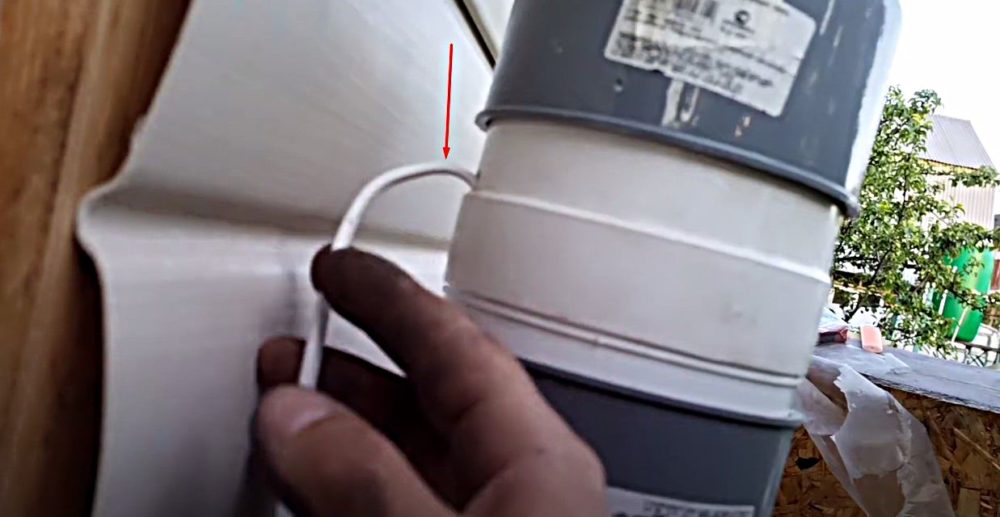

Верхушку вытяжки закройте дефлектором. Провод электропитания от вентилятора проложите внутрь кабинки к распределительной коробке.

  1. Для вентиляции кабинки сделайте естественный приток через открытое окно и щели под дверью.

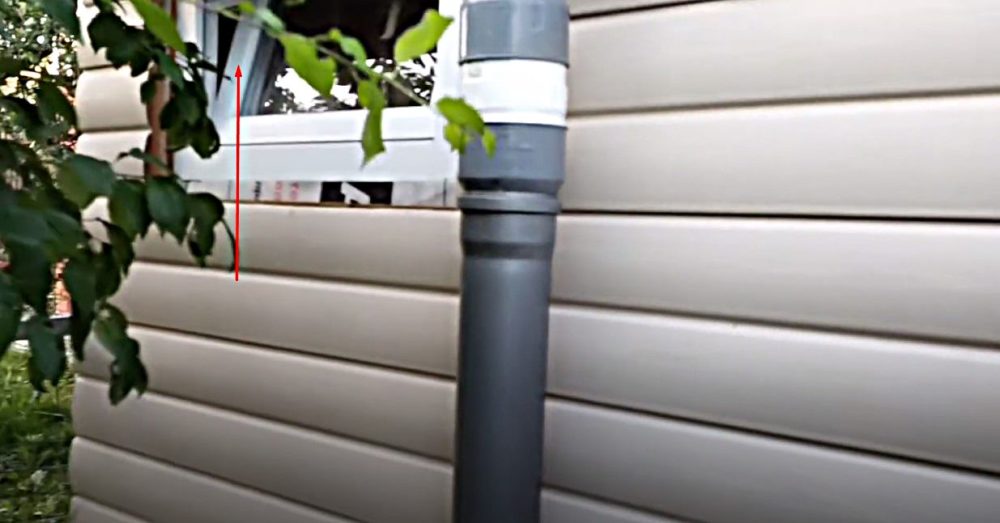

Фото Открытое окно притока воздуха
Открытое окно притока воздуха
  1. Вытяжку из кабинки сделайте принудительную. Вентилятор установите на прорезанное в верхней части стены отверстие. Вытяжку располагайте на противоположной или смежной от приточного окна стене.

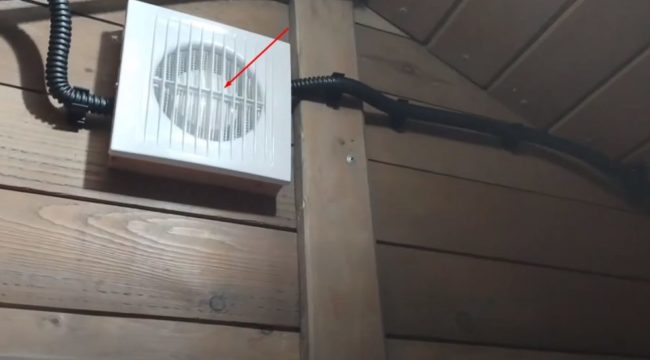

Фото Вытяжной вентилятор на стенке туалетной кабинки
Вытяжной вентилятор на стенке туалетной кабинки

Для снижения расхода электроэнергии и продления срока службы вентиляторов подключите электрооборудование к одному автомату с включением освещения. Постоянная работа принудительной вентиляции не нужна.

Вентиляторы будут включаться одновременно с освещением, когда человек придет посещать туалет. Режима работы достаточно для удаления неприятных запахов.

Естественным будет вопрос – как вытяжка отведет грязный воздух из выгребной ямы без приточной трубы? Приток в накопительный резервуар поступает через туалет.

Именно в этой цепочке важно предотвратить образование обратной тяги, чтобы зловония из ямы не поступали внутрь кабинки через отверстие с сиденьем.

Рекомендации по поддержанию работы вентиляции

1
Для дачных уличных туалетов применяется простейшая схема вентиляции без сложных электронных узлов. Чтобы работал воздухообмен, прочищайте продухи от паутины.
2
Если установлена вытяжная труба, очищайте внутренний канал. Не допускайте переполнение ямы отходами, иначе вентиляция не справится с отведением зловоний.

Когда санузел расположен в дачном доме, где обустроено принудительное вентилирование, минимум раз за год проводите технический осмотр вентиляторов и обратных клапанов. Очищайте воздуховоды и вентиляционные решетки от грязи.

Методы обеспечения правильной работы вентиляции

Примитивной конструкции дачный уличный туалет продувается ветрами. Проблем с вентилированием не возникнет. Если кабинку делаете на совесть, правильная вентиляция должна иметь приточное и вытяжное отверстие.

Приток создайте зазором между нижней частью створки и рамой дверной коробки. Дополнительные продухи сделайте окошками на стенках под потолком или тоже оставьте щели. Окно на двери можете полностью не застеклять.

Перед зимой закроете его фанеркой. Вытяжку выведите трубой из выгребной ямы выше крыши кабинки, закрепив воздуховоды хомутами к стене со стороны улицы. Наденьте дефлектор для улучшения тяги и защиты от осадков.

Для дачного санузла внутри дома желательно установить принудительную вытяжку с вентилятором и выведением трубы на улицу через крышу. Приток сделайте естественный, установив стеновой или оконный приточный клапан. Для перетока воздуха из других комнат дачного дома на нижней части туалетной двери оставьте зазор 2-3 см.

Способы борьбы с запахами, как помощь работе вентиляции

С наполнением выгребной ямы усиливаются неприятные запахи, разносящиеся внутри туалетной кабинки и по дачному участку. Вентиляция не способна 100% устранить зловония.

Для помощи работы инженерной системы применяют дополнительные способы борьбы с запахами.

Химические препараты

Без химии не обходится современная жизнь, но пользоваться нужно с умом. Химические препараты практически полностью уничтожают зловония разлагающихся отходов. Работают круглогодично, независимо от температуры.

Ароматические добавки улучшают эффект, создают приятную атмосферу для человека, посещающего дачный туалет. Перечисленные 3 преимущества придали химическим препаратам популярность. К минусам относится вред экологии.

Фото Химический препарат с ароматизатором

Менее опасными считаются нитратные и аммонийные средства, но они дорогостоящие. Бюджетный вариант – хлорная известь. Токсичное вещество уничтожает бактерии, но несет опасность всему живому. Дополнительно хлор обладает неприятным едким запахом, что не улучшит атмосферу в дачном туалете.

БИО препараты

Нечистоты в современных септиках перерабатывают полезные аэробные и анаэробные микроорганизмы. На основе бактериальных штаммов созданы концентрированные препараты для дачных выгребных ям.

После внесения биологически активного средства в накопительный резервуар микроорганизмы пробуждаются, перерабатывают органику на ил и воду без запаха.

Фото БИО препараты

  • Преимущество – безопасность БИО препаратов. После переработки нечистот воду допускается выкачивать в отведенное на дачном участке место или использовать для полива. Ил складируют на компостную кучу для удобрения.

  • Недостаток – для жизнедеятельности бактерий нужно создать благоприятные условия: плюсовая температура, подача кислорода и воды, недопущение попадания химикатов. Зимой в дачном уличном туалете бактерии погибают. Весной нужно вносить новые препараты.

БИО наполнителели

К распространенным наполнителям относится торф. Природный компонент поглощает влагу и зловония нечистот. Торфом посыпают отходы после каждого посещения пудр-клозета.

Менее эффективны опилки и зола. Наполнители бросают в выгребную яму для поглощения влаги и устранения запаха. Из народных средств используют ботву томатов, свежескошенные травы, крапиву.

Фото Торф

  • Преимущество – экологическая безопасность наполнителей. Утилизацию отходов допускается делать на дачном участке, складируя в компостные кучи для удобрения.

  • Минус – быстрое заполнение резервуара для сбора нечистот. Яму или переносную емкость пудр-клозета нужно чаще чистить.

Ответы на часто задаваемые вопросы

Что залить в выгребную яму, чтобы устранить запах?

Для устранения зловоний в яму внесите БИО или химические препараты. Из народных средств используйте крапиву, ботву томатов, древесную золу, торф, опилки.

Как удалить фекалии в дачном туалете?

Очистку на дачном участке выгребной ямы делайте вручную ведрами. Для быстрой откачки наймите ассенизаторскую машину. Внесенные БИО препараты помогут разложить фекалии на воду и ил, которые по мере наполнения придется удалять из резервуара.

Как обустроить приток воздуха в туалетную кабинку?

Приток сделайте через щель под дверью и открытое окно.

Чем удастся растворить ил в выгребной яме?

Для растворения твердого ила внесите препарат «Доктор Робик 809» или «Девон – Ил». Отлично с задачей справляется химия: формалин, соли аммония, карбид, гидроксид натрия и хлорная известь. Разжиженный ил примерно через сутки утилизируйте ассенизаторской машиной.

Как избавиться от мух в дачном туалете?

В туалете вешайте липкие ленты, ставьте ловушки. Распыляйте спиртовые и ароматические растворы, отпугивающие насекомых. Сделайте эффективную вентиляцию. Отсутствие зловоний не привлекает мух в уличный туалет.

Видео материалы

Вентиляция в уличном туалете (вытяжка)
Эффективная и простая вентиляция туалета!
