Часто сталкиваюсь с вопросом, нужна или нет фановая труба для канализации в частном доме? Ответ будет однозначен — фановая труба необходима, но в определенных случаях! Без вентилирования канализационной сети не обойтись, когда подключено больше трех сантехнических приборов или они установлены на разных уровнях.
Подробнее о назначении, принципе работы и видах вентиляционного узла расскажу в статье. Рассмотрим требования к монтажу, схемы, диаметры трубопроводов. В конце статьи дам инструкцию установки вытяжной канализационной вентиляции. Так же вы ознакомитесь с обзором возможных проблем монтажа и методов их устранения.
- Назначение, принцип работы фановой вентиляции
- Нужна или нет фановая труба для канализации в частном доме?
- Виды фановых труб
- Требования к монтажу фанового стояка
- Схемы фановых труб
- Диаметр каналов вентиляции канализации
- Срок эксплуатации
- Самостоятельный монтаж фановой трубы
- Проблемы монтажа канализации, методы устранения
- Ответы на часто задаваемые вопросы
- Видео про фановую трубу
Назначение, принцип работы фановой вентиляции
Для тех, кто не знает, что такое фановая труба, разъяснение начну с определения. Под конструкционным узлом подразумевается верхняя часть канализационного стояка, отводящая в атмосферу неприятный запах стоков. По принципу работы – это вытяжная вентиляция канализационной системы. Канал выходит через чердак частного дома, возвышается над крышей.
Кроме вентиляции, конструкционный узел имеет дополнительное предназначение. По второму определению, что такое фановый стояк – это компенсатор недостатка давления в трубопроводе.
Когда идет залповый слив воды из унитаза, ванной или мойки, стоки перекрывают внутреннее сечение трубы. Установленный на конце системы фановый стояк предотвращает образование вакуума, способного сорвать водный затвор сифонов.
Нужна или нет фановая труба для канализации в частном доме?

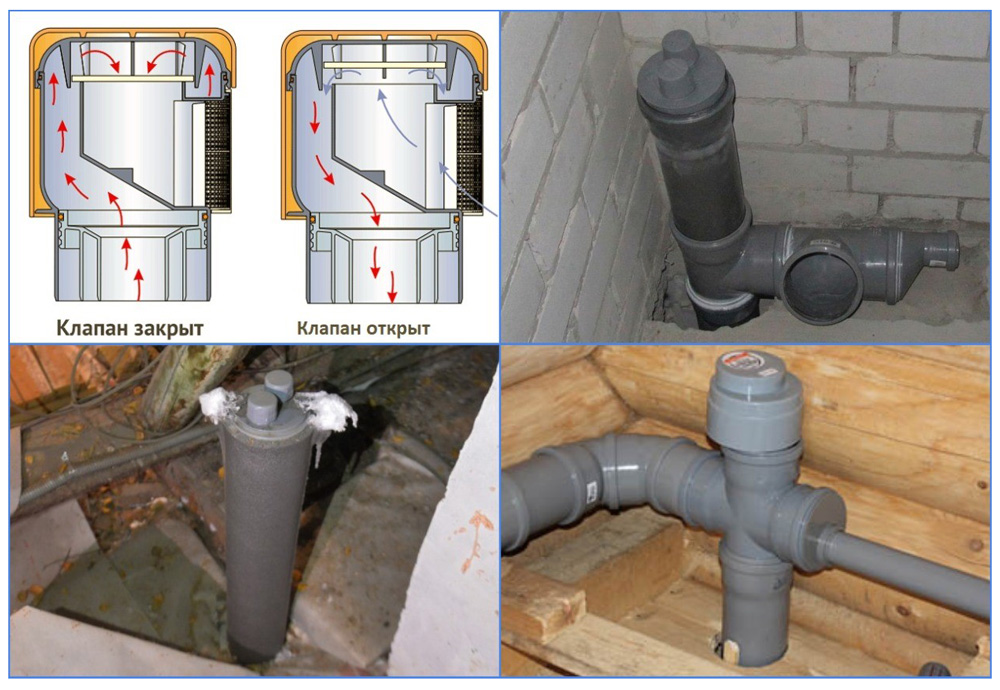

Для предотвращения в сифонах сантехнических приборов срыва водного затвора созданы вакуумные клапаны. Механизм срабатывает во время залпового слива воды.
В трубопровод поступает воздух из помещения, не допускающий образованию вакуума. Тогда нужна или нет фановая труба для канализации в частном доме – давайте рассуждать логически. Начнем с первого предназначения стояка – вентиляция:
Для вентиляции автономной канализации в частном доме фановая труба нужна.
Настало время разобраться с вторым предназначением стояка – компенсатор недостатка давления в трубопроводе. На практике в маленьких частных домах не всегда устанавливают трубу на канализацию с выходом через крышу. Схема актуальна для флигеля, где проживает 1-2 пожилых человека.
Канализацией люди пользуются нечасто. Из сантехнических приборов установлена раковина, 1 унитаз, душевая кабинка. Залповых сливов с отведением большого объема стоков нет. От срыва гидрозатвора спасает вакуумный клапан.
Без фанового стояка, как компенсатора недостатка давления в канализационной сети, нельзя обойтись в следующих случаях:
- Когда частный дом разделен на 2 квартиры с большим количеством проживающих людей.
- Если частный дом выполнен двумя этажами или мансардой.
- Когда внутренняя разводка по частному дому выполнена из горизонтально уложенных трубопроводов.
- Если к канализационной системе в частном доме подключено больше 3 сантехнических приборов, активно использующихся жильцами.
В частном одноквартирном и многоквартирном доме, независимо от этажности и количества проживающих людей, фановый стояк для канализации с выводом на крышу обязательно нужен:
- Когда в доме нет унитаза, но внутренняя разводка от раковин подключена к стояку диаметром 50 мм.
- Если в общую канализацию подведен сброс из бассейна или банной купели.

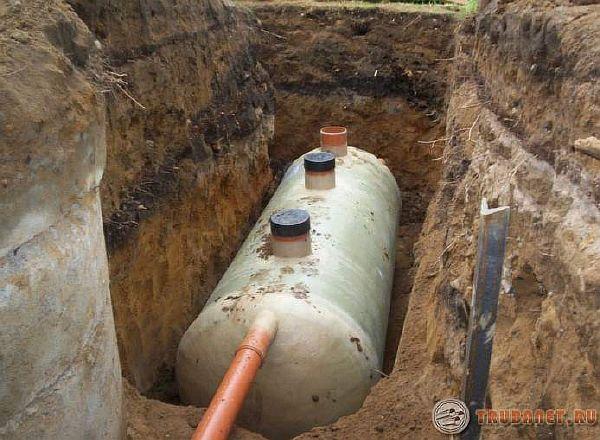

- Когда принимает и перерабатывает стоки в автономной канализации септик с живыми бактериями.
- Если в частном одноэтажном доме сантехнические приборы установлены на разном уровне, но подключены к общему стояку.
Владельцы частного жилья не горят желанием ставить вентиляционный стояк из-за необходимости вывода трубы через чердак и крышу. Монтаж конструкционного узла нелегкий, но полагаться на вакуумные клапаны неразумно даже в маленьком флигеле.
Для вентиляции системы и предотвращения срыва гидрозатвора рекомендую в доме ставить фановый стояк, независимо от сложности разводки канализации.
Виды фановых труб
Для монтажа внутридомовой разводки канализации применяют чугунные и пластиковые трубы. Преимущество чугуна в прочности к механическим нагрузкам и воздействиям. К недостаткам чугунных трубопроводов относят склонность к коррозии, внушительный вес, способность на внутренних шершавых стенках накапливать наросты грязи.
Пластиковые трубы легкие, не требуют усиленного крепежа при монтаже. Гладкие внутренние стенки не склонны к обрастанию жировыми отложениями, что не препятствует отведению стоков.
Фановая труба – это продолжение стояка канализации. Для монтажа инженерной сети принято использовать комплектующие детали из однородных материалов: чугун/чугун или пластик/пластик. Допускается комбинация труб во время ремонта канализации. Пластик считается универсальным материалом, совместимым с чугуном.
Фановая ПВХ труба легкая, может быть установлена на чугунный стояк. Использование комплектующих деталей из разнородных материалов в обратном порядке недопустимо. Если установите чугунную вытяжную трубу на пластиковый стояк, канализация под тяжестью разрушится.
Любители экспериментов иногда в частных домах фановый выход через крышу делают металлической или асбестоцементной трубой. Идея плохая из-за несовместимости материалов. Потребуются самодельные переходники, образующие некрасивое габаритное соединение.
Металл и асбест тяжелый, что создаст дополнительную нагрузку на стояк канализации. Металлическая труба конденсирует, разрушается коррозией. Асбестоцемент на протяжении эксплуатации аналогично склонен к разрушению, осыпанию в виде мелкой крошки.
Требования к монтажу фанового стояка
О необходимости вентилирования канализации оговорено в пункте 17.18 СНиП 2.04.01-85. Определение вентилируемого стояка дано в пункте 3.1.12 СП 30.13330.2020.
На основе законодательных документов проектировщики разрабатывают схемы и рассчитывают диаметр разводки трубопроводов.
Схемы фановых труб
Количество и место вывода на крышу фановых труб определяется схемой канализации и размером частного дома. В одноэтажном и двухэтажном жилом здании с грамотной планировкой стараются сантехнические приборы расположить так, чтобы получился один общий стояк.
Даже когда в доме 2 этажа, санузлы для каждого уровня планируют друг над другом. Выводить одну трубу на крышу экономически выгоднее, проще по трудовым затратам, эстетично.
В домах большой площади и с несколькими квартирами сложная планировка. Кухня удалена от смежных санузлов или раздельных туалетов и ванных комнат. Подключение к одному стояку всех сантехнических приборов длинными горизонтальными трубопроводами неэффективно.
Ответвления быстро забиваются жировыми отложениями. Длинные трубопроводы портят интерьер. Проблема решается установкой отдельных стояков в кухню и санузлы, для которых нужно выводить на крышу соответствующее количество вентиляционных труб.
Обустраивать выход на чердак частного дома запрещено. Из канализации вместе с неприятными запахами отводится влага. Пары ускорят гниение деревянной стропильной системы. Запах стоков с чердака просочится в жилое помещение.

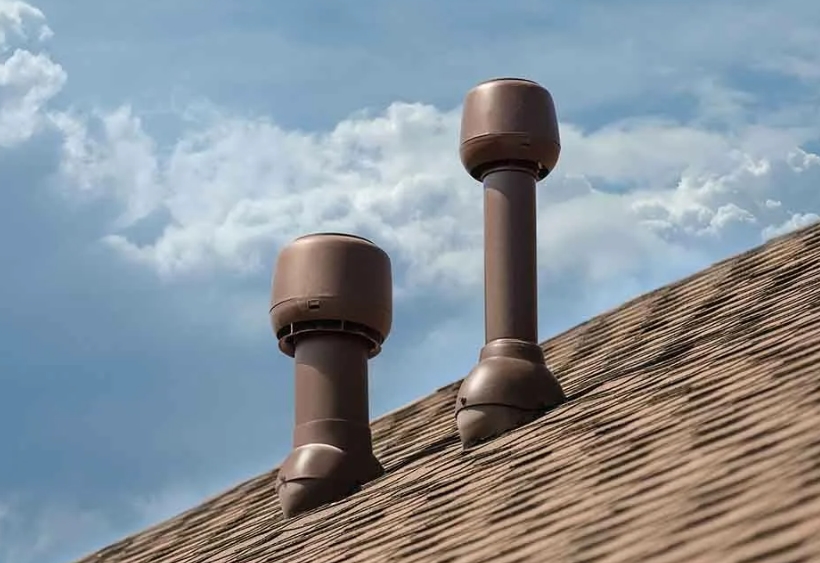

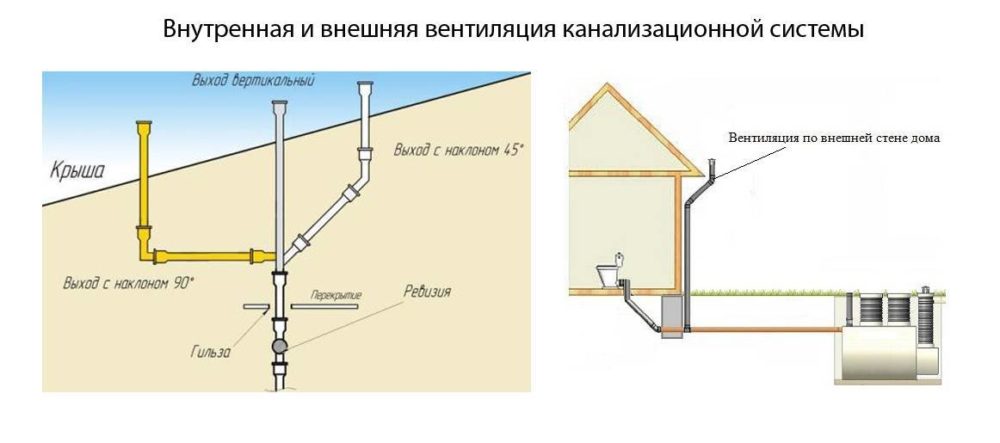

Выход фанового канала разрешен только на улицу через кровлю или по внешней стороне стены здания. Для создания тяги участок трубопровода, проходящего через холодную зону, утепляют минватой или другой теплоизоляцией.
Схема расположения фановых каналов на крыше разрабатывается с соблюдением правил:
- Выход канала на скатной крыше рекомендован минимум 50 см выше конька.
- Выход канала на плоской неэксплуатируемой крыше разрешен высотой 30 см.
- Выход канала на плоской эксплуатируемой кровле необходим высотой от 3 м.
- Фановый канал запрещено подключать к общедомовой вентиляции и дымоходам.
- Фановый выход отдаляют от окон и балконов минимум на 4 м.
- На крыше фановый канал делают выше выведенных из дома вентиляционных воздуховодов.
В сложной схеме вентиляции канализации может быть предусмотрен обратный клапан. Механический узел предотвращает возвращение неприятных запахов через трубопровод в дом, когда по техническим причинам возникает эффект обратной тяги.
Диаметр каналов вентиляции канализации
В схеме канализации частного дома диаметр фановой трубы соответствует размеру основного стояка. Допускается превышение сечения канала, но не сужение. Фановые выходы диаметром 150-200 мм характерны для общественных зданий и предприятий.
В частных домах с установленным унитазом вентиляционный выход канализации делают сечением 110 мм. Когда в маленьком флигеле нет туалета, а только кухонная мойка и ванна, хватает фанового канала диаметром 50 мм.
Выходящая через крышу труба вентиляции канализации всегда расположена строго вертикально. Подводящие контуры могут быть наклонные с выдержанным уклоном 1-3 см/1 пог. м.
Срок эксплуатации
Фановый трубопровод не подвергается высоким механическим нагрузкам, так как установлен на верхней части стояка. Изнутри стенки канала слабо разрушаются, так как по ним проходит воздух, а не стоки. Пластиковая и чугунная труба способна прослужить 80-100 лет, но существуют второстепенные факторы.
Пластик боится тепловых расширений, воздействия высоких температур. Труба способна треснуть, «вылететь» из соединения, деформироваться.
Чугун устойчив к тепловым расширениям, но обладает большим весом. Под собственной тяжестью стояки со временем оседают. Происходит разгерметизация стыков, лопаются соединения.
Долголетие чугунных и ПВХ фановых каналов зависит от правильности монтажа и интенсивности эксплуатации. Когда пришло время замены разводки канализации в доме, одновременно ставьте новый вытяжной канал.

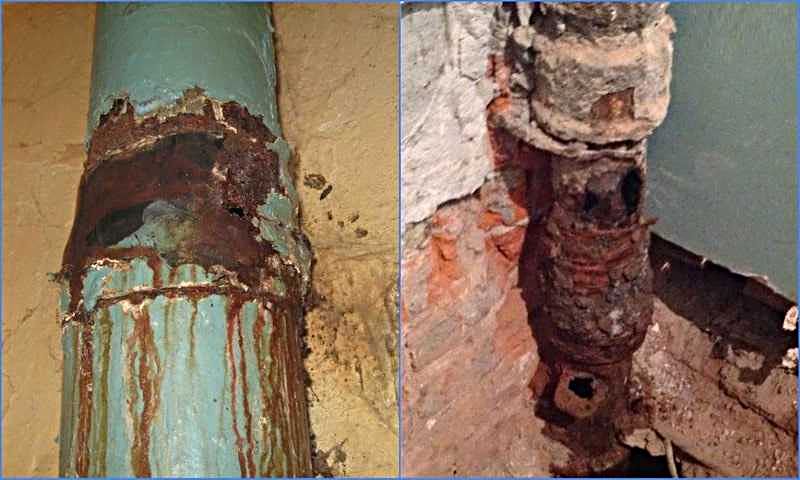

Старые фановые трубы не оставляйте, особенно чугунные. При замене внутренней разводки нарушается прочность соединений участков инженерной сети. В итоге – дом будет с новой канализацией, но аварийной вентиляцией.
Самостоятельный монтаж фановой трубы
Если сумели в частном доме самостоятельно сделать канализацию, с монтажом фановой трубы не должно возникнуть проблем. Вывод делайте через чердак на крышу, чтобы не сгнила стропильная система. Используйте пластиковую трубу диаметром 110 мм.

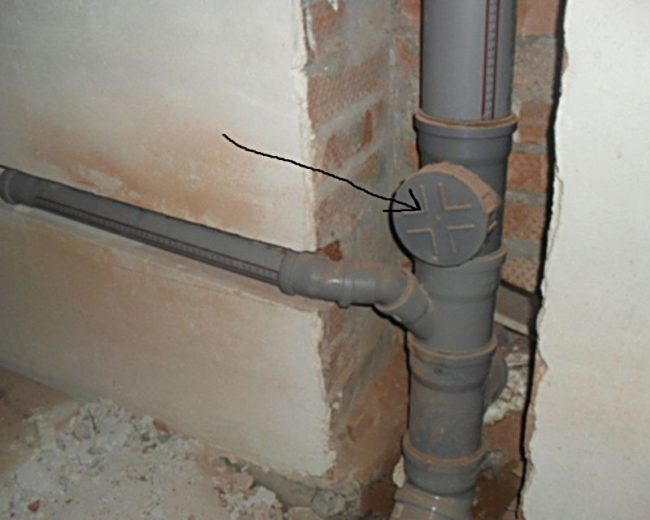

В зависимости от сложности схемы, могут понадобиться фасонные элементы: тройники, крестовины, муфты, колена. Для фиксации трубопровода используйте хомуты. Герметичный вывод через кровлю обустройте проходным элементом.
Пошаговая инструкция монтажа:
- На стояк канализации установите ПВХ трубу, закрепите хомутами к стене. Выведите канал через отверстие в потолке на чердак. Не забудьте поставить между стояком и фановым выходом фасонный элемент с ревизионным люком. Узел нужен для прочистки канализации, засоренной жировыми отложениями.
- Соосно выведенному на чердак каналу отметьте место выхода воздуховода через кровлю. Острым ножом по разметке прорежьте пароизоляцию. Освободите участок кровельного пирога от теплоизоляции.

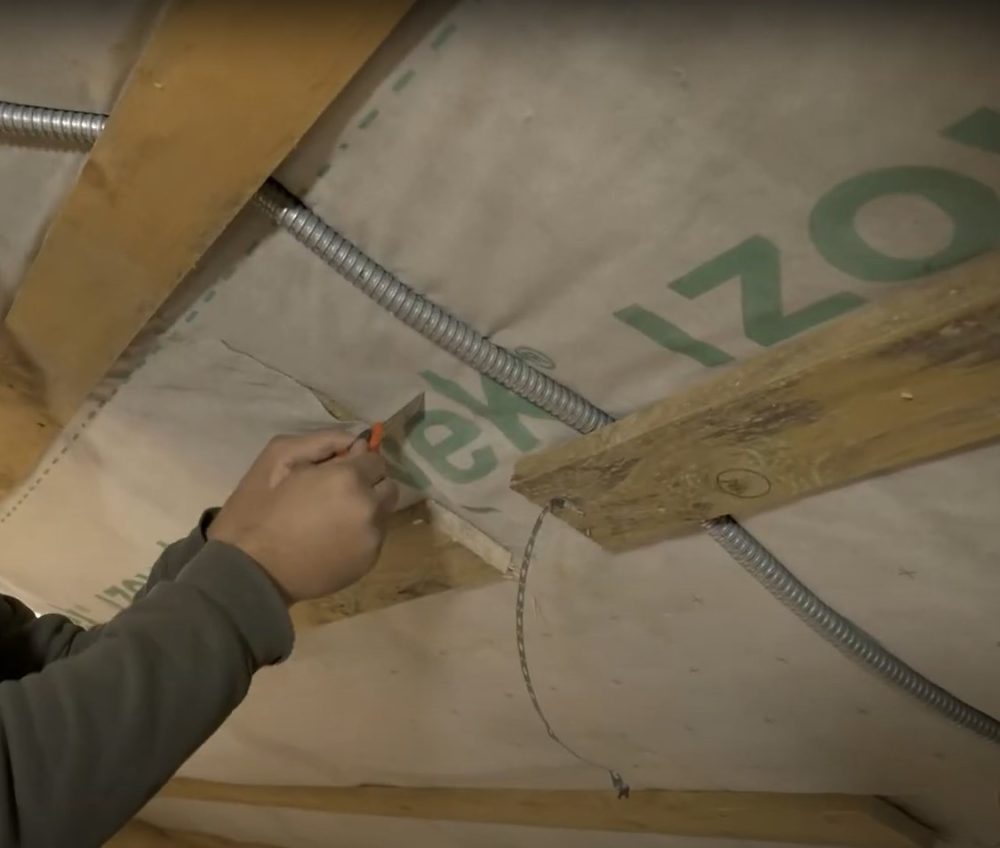

- Под проходной элемент подготовьте сквозное отверстие в кровельном материале. По контуру подготовленного в теплоизоляции окошка со стороны чердака электродрелью сделайте разметочную перфорацию границ.

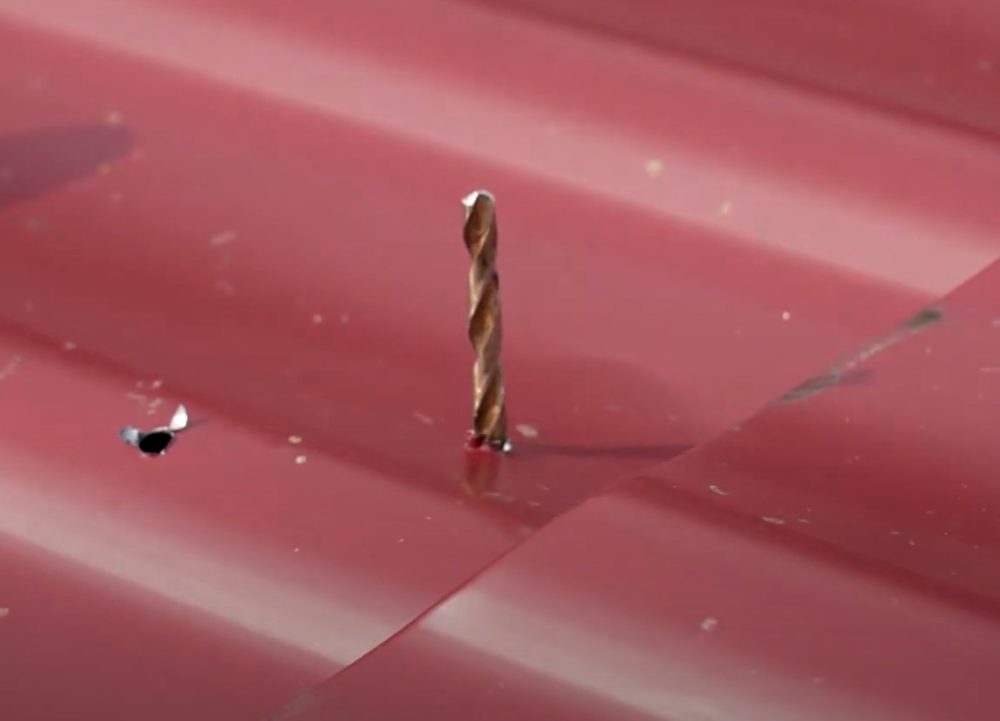

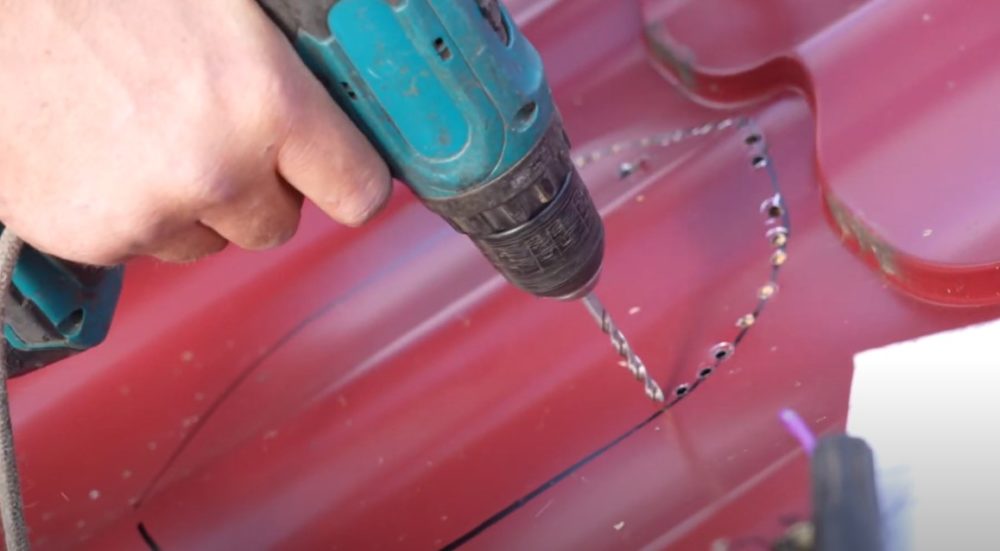

- С улицы на кровле найдите разметочную перфорацию из 2-4 отверстий. Уложите шаблон проходного элемента, обведите маркером. По разметке сделайте частую перфорацию электродрелью. Отверстия сверлите ближе друг к другу, чтобы проще было вырезать фрагмент кровли.

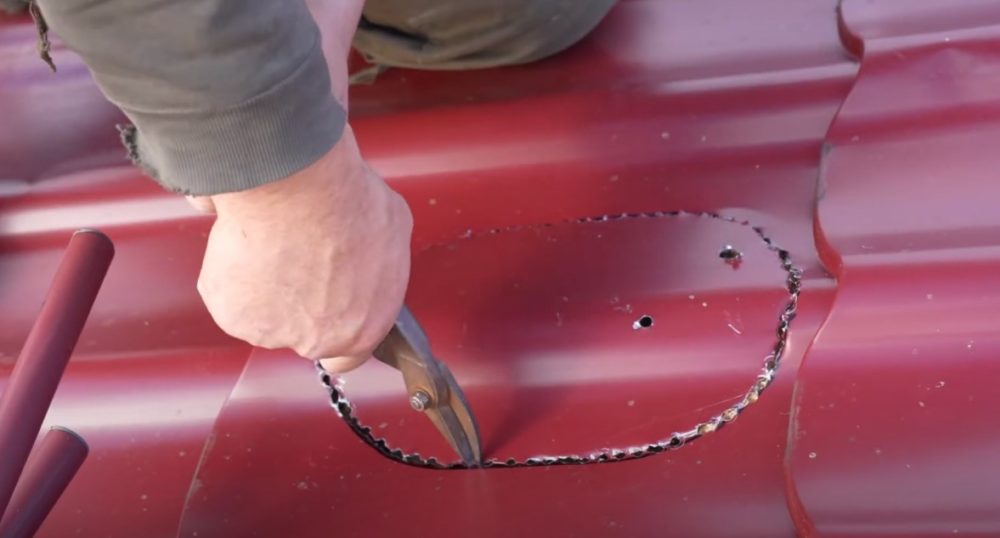

- Ножницами по металлу перережьте перемычки, оставшиеся между просверленными отверстиями. Удалите вырезанный фрагмент металлочерепицы.

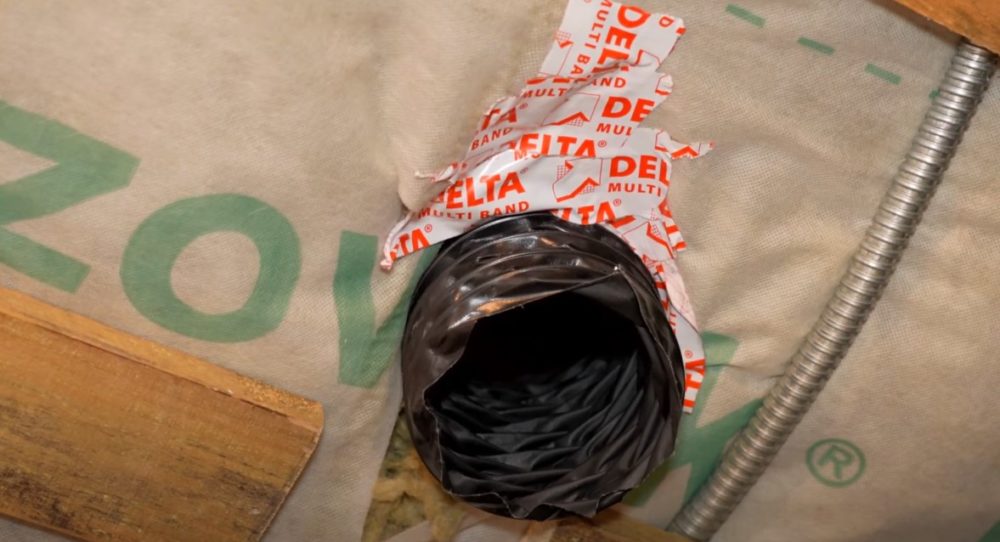

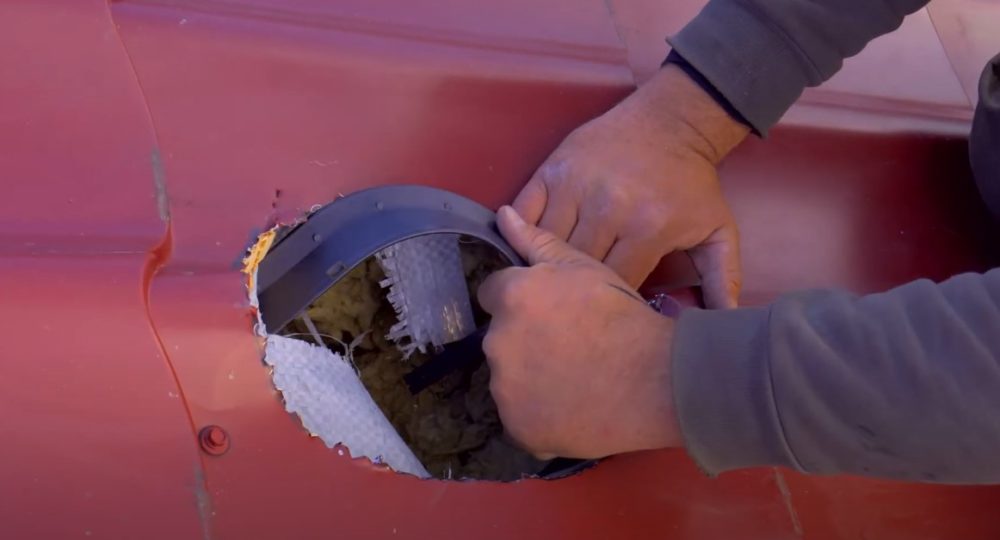

- По размеру вырезанного в металлочерепице отверстия удалите лишние куски утеплителя и пароизоляции. Вставьте пластиковую деталь гидрозатвора от проходного элемента. Посадите кольцо на герметик, чтобы под гидроизоляцию кровли не попала дождевая вода.

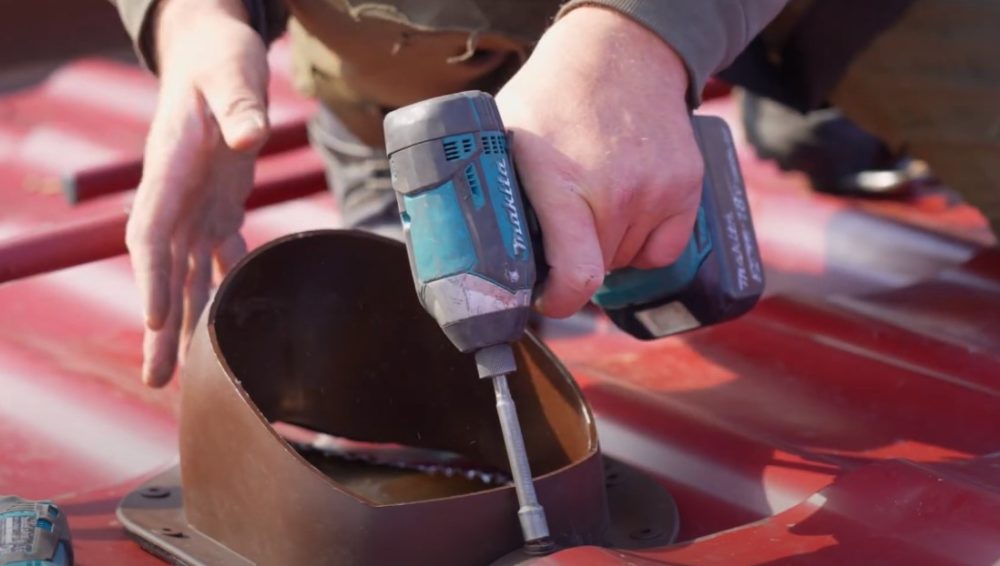

- Установите основание проходного элемента, зафиксируйте саморезами. Для уплотнения используйте каучуковую эластичную подкладку. Дополнительно нанесите по контуру стыка герметик.

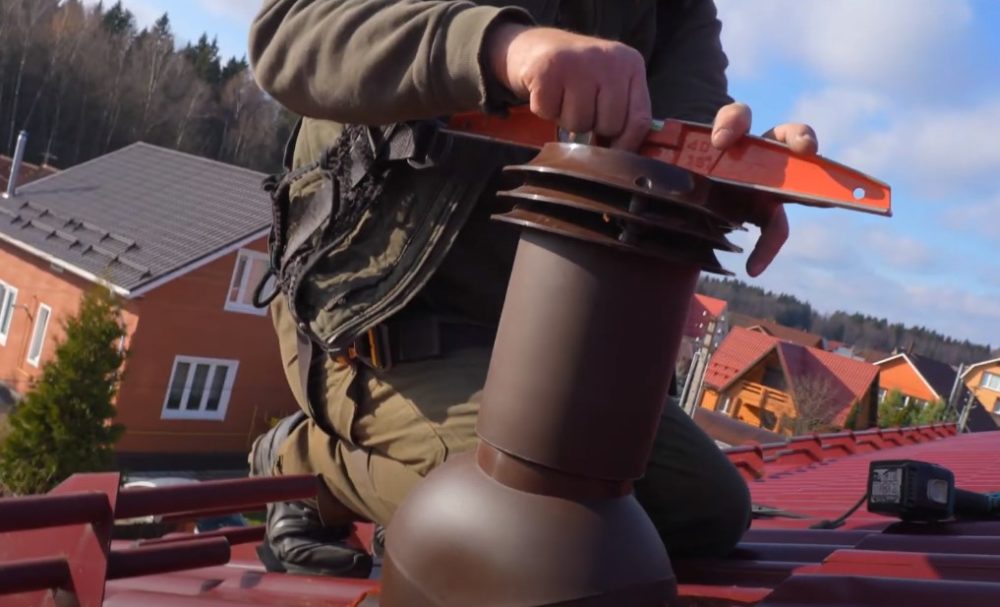

- На надежно зафиксированное основание установите проходной элемент с дефлектором. Выставите трубу строго вертикально по уровню, зафиксируйте саморезами с пресс-шайбой.
- Наружная труба проходного элемента имеет заводскую теплоизоляцию. Дополнительно стенки утеплять не нужно. Со стороны чердака от проходного элемента выведите через теплоизоляционный пирог кровли гофрированный патрубок для подсоединения к пластиковому стояку канализации. Зазоры заполните утеплителем. Края разрезанной пароизоляции скотчем приклейте к стенкам гофры, чтобы предотвратить образования мостика холода.

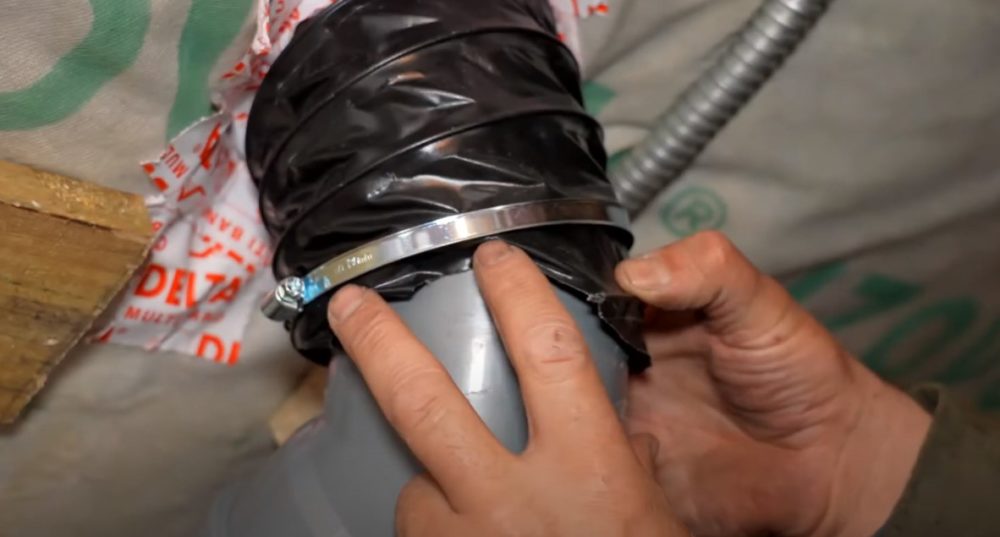

- Соедините гофру проходного элемента с ПВХ канализационным стояком, стык обожмите хомутом.

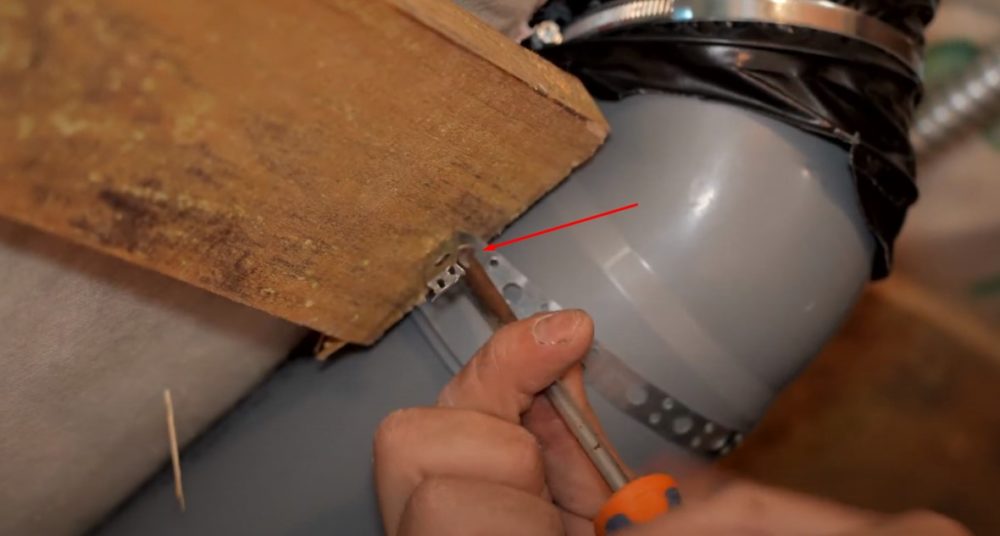

- Чтобы трубопровод надежно удерживался, прикрепите хомутами или металлической полосой к деревянной обрешетке крыши. Надежная фиксация предотвратит самопроизвольное расхождение стыков от тепловых расширений.

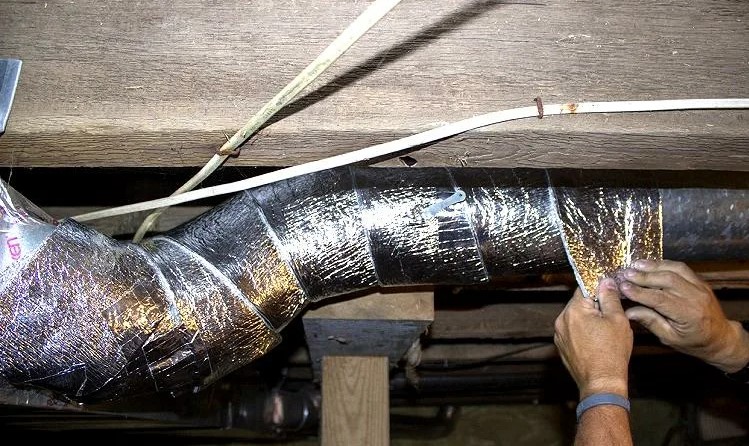

- Трубопровод на чердаке утеплите вспененным полиэтиленом с фольгированным покрытием. Можете использовать минвату или другие виды теплоизоляции.
Проходящие через шахту в доме стояки тоже обмотайте вспененным полиэтиленом. Теплоизоляция дополнительно исполнит роль шумоизоляции. В доме не будут слышны булькающие звуки отводящихся по канализации стоков.
Проблемы монтажа канализации, методы устранения
Вентиляция канализации работает стабильно, когда правильно смонтирована. Предлагаю рассмотреть перечень возможных ошибок и методов их устранения.
- Образование вакуума в трубопроводе. Проблема возникает, когда вентиляция канализации собрана из труб разного диаметра, использовано много поворотов. Метод устранения – постарайтесь сделать как можно больше прямых участков. Используйте трубы одинакового диаметра. Не подключайте сантехнические приборы к сливу через переходники разного сечения.
- Образование и замерзание конденсата зимой в вентиляционной шахте. Проблема возникает при недостаточном утеплении. Метод устранения – используйте качественную теплоизоляцию. Заделайте щели для устранения мостиков холода. Обмотайте каждый стояк в отдельности минватой или вспененным полиэтиленом.
- Повреждение вентиляционного выхода сползающим снегом. Проблема возникает, когда трубу вывели по наружной стене под свес крыши. Метод устранения – выход вентиляции сделайте заново через кровлю или выведите выше крыши. Под свесом запрещено располагать фановую трубу.
- Неприятные запахи из канализации подсасывает в вентиляцию. Проблема возникает, когда в комбинированной шахте происходит «опрокидывание тяги». Метод устранения – на выход комбинированной шахты ставьте дымник специальной конструкции, где дымоход и фановый стояк выведены выше колпака. Продукты сгорания от котла и неприятные запахи канализации будут уносить потоки ветра, не давая опускаться до нижнего уровня расположения дефлектора общедомовой вентиляции.
Неприятные запахи стоков по дому могут распространяться из сифонов. Не стоит спешить ремонтировать канализационную вентиляцию до выяснения причин. Возможно, сорван водяной затвор или в сифоне высохла вода из-за редкого использования сантехнического прибора.
Ответы на часто задаваемые вопросы
Если к канализации подсоединено больше 3 сантехнических приборов или они установлены на разных уровнях, фановый стояк нужен.
Диаметр фанового выхода должен соответствовать или превышать сечение канализационного стояка. Оптимальный размер – 110 мм.
Выход вентиляции канализации делают через крышу на улицу или по внешней стене здания.
Общедомовую и канализационную вентиляцию нельзя объединять в одну систему.
При залповом сливе будут срываться гидрозатворы в сифонах. В доме появится неприятный запах стоков. Вода медленнее будет сливаться из сантехнических приборов по причине образования в системе вакуума.
