Фанкойл что это и как он работает в системах кондиционирования

Фанкойл что это — вопрос, который часто возникает у владельцев квартир, офисов и крупных коммерческих объектов при выборе климатического оборудования. Такое устройство является ключевым элементом современных систем кондиционирования, особенно в схемах типа чиллер-фанкойл. В отличие от привычных сплит-систем, где внутренние блоки работают с фреоном, фанкойлы используют воду или антифриз в качестве теплоносителя. Это делает их идеальным решением для зданий большой площади, где требуется равномерное распределение воздуха в помещении.

Главное преимущество фанкойлов — гибкость. Фанкойлы могут устанавливаться в разных формах: настенные, кассетные, канальные, напольно-потолочные и колонные модели позволяют подобрать оптимальный вариант под любые задачи. Системы кондиционирования на базе фанкойлов отлично справляются как с охлаждением, так и с обогревом, обеспечивая комфортный микроклимат в жилых и коммерческих помещениях. Важно понимать, что фанкойлы не работают автономно — они являются частью комплексной системы чиллер-фанкойл, где чиллер готовит охлажденную или нагретую жидкость, а фанкойлы распределяют её по зонам.

Более подробную техническую документацию и каталог современных моделей фанкойлов можно найти у специализированных поставщиков климатического оборудования.

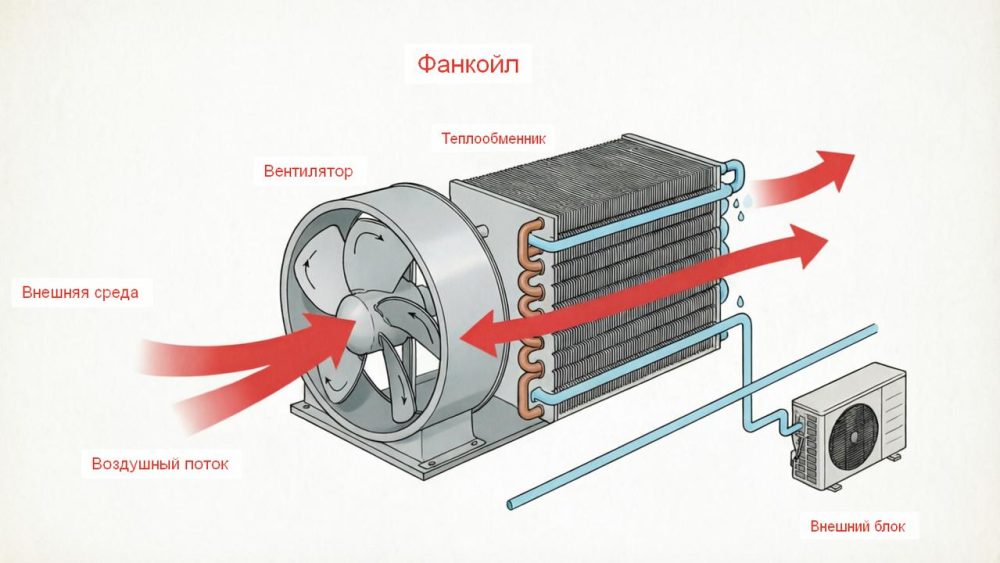

Как работает фанкойл: принцип действия теплообменника и вентилятора

Фанкойл работает как промежуточное звено между центральным источником холода или тепла и помещением. В отличие от сплит-систем, где внутренние блоки напрямую связаны с наружным компрессорным блоком через фреоновые трубки, фанкойлы используют воду или антифриз в качестве теплоносителя. Такой подход делает системы кондиционирования более гибкими и безопасными, особенно для объектов большой площади.

Основной принцип действия фанкойла прост: через его внутреннюю часть постоянно циркулирует жидкость с заданной температурой. Эта жидкость поступает от чиллера — основного оборудования системы чиллер-фанкойл. Когда требуется охлаждение, чиллер подает холодную воду, а в режиме обогрева — нагретую. Фанкойлы принимают этот теплоноситель и передают его энергию воздуху в помещении без смешивания сред.

Воздух из комнаты забирается устройством, проходит через зону теплообмена, где изменяет свою температуру, а затем возвращается обратно в пространство. Процесс происходит непрерывно и незаметно для пользователей. Системы кондиционирования с фанкойлами способны поддерживать стабильный микроклимат даже при значительных колебаниях внешних условий.

Особенность работы фанкойлов заключается в их зависимости от центрального оборудования. Сам по себе фанкойл не производит холод или тепло — он лишь распределяет энергию, подготовленную чиллером или другим источником. Поэтому такие системы часто называют «чиллер-фанкойл»: чиллер обеспечивает подготовку теплоносителя, а фанкойлы отвечают за его доставку в каждую зону здания.

Современные фанкойлы могут работать в двухтрубных или четырехтрубных схемах. В первом случае одна пара труб подает теплоноситель для охлаждения или обогрева в зависимости от сезона. Во втором — используются отдельные контуры для холода и тепла, что позволяет одновременно охлаждать одни помещения и обогревать другие. Такая гибкость особенно ценна в крупных коммерческих объектах, где разные зоны имеют различные требования к температуре.

Управление фанкойлами осуществляется с помощью термостатов или центральных контроллеров. Пользователь задает нужную температуру, а автоматика регулирует скорость вентилятора и интенсивность теплообмена. Благодаря такой системе регулирования фанкойлы обеспечивают равномерное распределение воздуха и поддерживают комфортные условия без резких перепадов температуры.

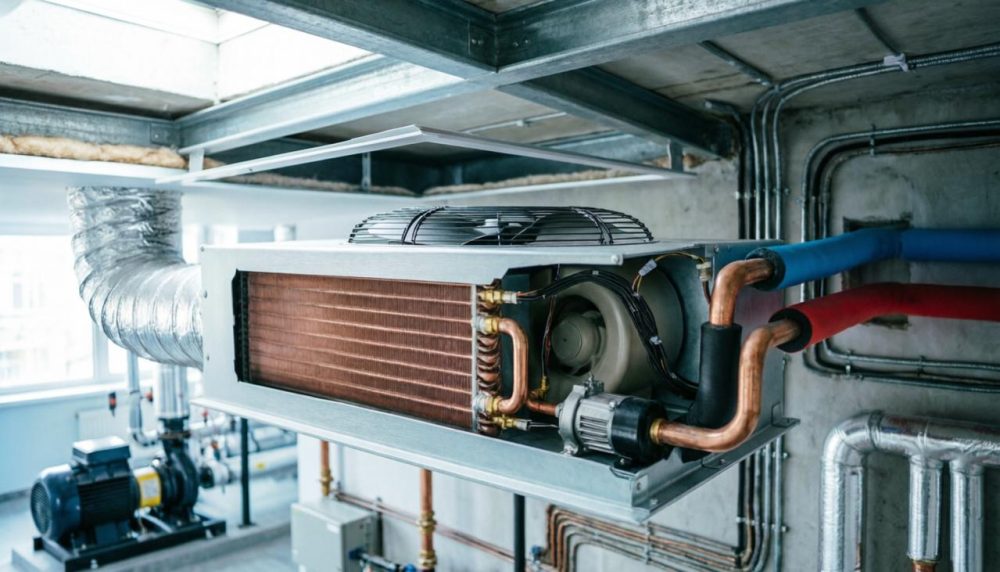

Устройство фанкойла: основные компоненты и их назначение

Конструкция фанкойла может показаться сложной на первый взгляд, но на самом деле это продуманное оборудование, где каждый элемент выполняет свою важную функцию. Стандартный фанкойл состоит из нескольких ключевых компонентов, которые работают в тесной связке для обеспечения эффективного климат-контроля в помещениях различного назначения.

Теплообменник

Теплообменник — это основной элемент фанкойла, где происходит непосредственный обмен тепловой энергией между теплоносителем и воздухом. Он представляет собой систему трубок, по которым циркулирует вода или антифриз. Когда воздух проходит через теплообменник, он либо охлаждается, либо нагревается в зависимости от температуры жидкости внутри. Материалы, из которых изготавливаются теплообменники, обеспечивают высокую эффективность передачи тепла и долгий срок службы оборудования.

Вентилятор

Вентилятор отвечает за циркуляцию воздуха через фанкойл. Он забирает воздух из помещения, прогоняет его через теплообменник и затем возвращает обратно с измененной температурой. Современные фанкойлы оснащены вентиляторами с регулируемой скоростью, что позволяет точно контролировать интенсивность воздушного потока и уровень шума. Это особенно важно для обеспечения комфортных условий в жилых и офисных помещениях, где тишина имеет большое значение.

Фильтры очистки воздуха

Фильтры являются важным элементом системы кондиционирования, так как они очищают воздух от пыли, аллергенов и других загрязнений. Фанкойлы обычно оснащены стандартными фильтрами, которые задерживают крупные частицы, а в некоторых моделях предусмотрена возможность установки дополнительных фильтров более высокой степени очистки. Регулярная замена или очистка фильтров обеспечивает не только чистоту воздуха, но и поддерживает эффективность работы всей системы.

Поддон для сбора конденсата

При работе в режиме охлаждения на поверхности теплообменника образуется конденсат. Поддон для сбора конденсата предназначен для сбора этой влаги и ее последующего отвода из помещения через дренажную систему. Правильный монтаж и обслуживание поддона предотвращают протечки воды и возможный ущерб имуществу. В некоторых моделях фанкойлов предусмотрены дополнительные функции, такие как подогрев поддона для предотвращения замерзания в холодное время года.

Вентиляционные решетки и декоративные панели

Вентиляционные решетки и декоративные панели выполняют сразу две функции: они направляют воздушный поток в нужном направлении и обеспечивают эстетичный вид фанкойла. Решетки могут быть регулируемыми, что позволяет изменять направление потока воздуха в зависимости от потребностей пользователей. Декоративные панели изготавливаются из различных материалов и могут быть подобраны под интерьер любого помещения, будь то современный офис или классическая гостиная.

Система управления и автоматика

Современные фанкойлы оснащены сложной системой управления, которая включает термостаты, контроллеры и датчики. Эта автоматика позволяет точно регулировать температуру, скорость вентилятора и другие параметры работы оборудования. Пользователи могут управлять фанкойлами как с помощью настенных пультов, так и через централизованные системы управления, что особенно удобно для крупных объектов с множеством зон климат-контроля. Автоматика также обеспечивает защиту оборудования от перегрева, замерзания и других аварийных ситуаций.

Корпус и крепежные элементы

Корпус фанкойла выполняет защитную функцию, предотвращая повреждение внутренних компонентов и обеспечивая безопасность эксплуатации. Он изготавливается из прочных материалов, устойчивых к коррозии и механическим воздействиям. Крепежные элементы позволяют надежно монтировать фанкойл в различных положениях — на стене, под потолком или в полу, в зависимости от типа модели и требований проекта.

Все эти компоненты работают как единое целое, обеспечивая эффективное функционирование фанкойлов в составе систем кондиционирования. Понимание устройства фанкойла помогает правильно выбрать оборудование для конкретных задач и обеспечить его долгую и надежную эксплуатацию.

Виды фанкойлов: кассетные, канальные, настенные и напольные модели

Фанкойлы представлены в различных исполнениях, что позволяет подобрать оптимальное решение для любых помещений и задач. Выбор конкретной модели зависит от архитектурных особенностей здания, требований к дизайну интерьера и технических параметров системы кондиционирования. Рассмотрим основные типы фанкойлов и их особенности применения.

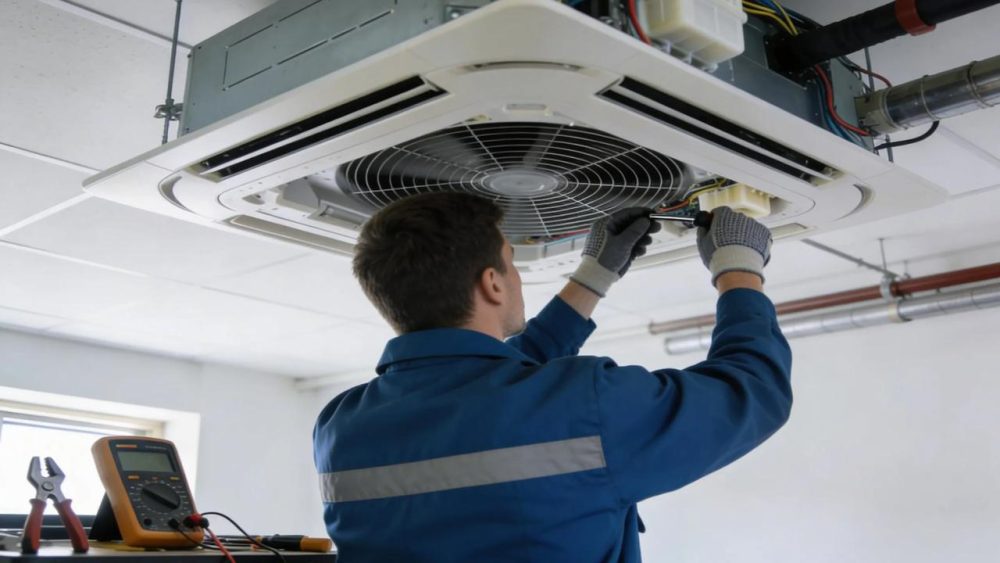

Кассетные фанкойлы

Кассетные фанкойлы устанавливаются в подвесной потолок и практически незаметны в интерьере. Такие модели идеально подходят для офисов, торговых центров и других помещений с подвесными потолочными конструкциями. Кассетные фанкойлы распределяют воздух равномерно во все стороны, что обеспечивает комфортный микроклимат без сквозняков. Благодаря компактным размерам и скрытому монтажу, такие фанкойлы не занимают полезное пространство и не нарушают дизайн помещения. Системы кондиционирования с кассетными фанкойлами часто используют в коммерческих объектах большой площади, где требуется равномерное распределение воздуха в помещении.

Канальные фанкойлы

Канальный фанкойл монтируется в вентиляционные каналы или за подвесным потолком, что делает его полностью невидимым для пользователей. Такие модели отлично подходят для создания централизованных систем кондиционирования в крупных зданиях. Канальные фанкойлы могут подавать свежего воздуха одновременно в несколько помещений через систему воздуховодов. Это особенно удобно для офисных центров, гостиниц и ресторанов, где нужно обслуживать множество комнат с разными требованиями к микроклимату. Система чиллер-фанкойл с канальными моделями обеспечивает эффективное распределение охлажденного или нагретого воздуха по всему зданию.

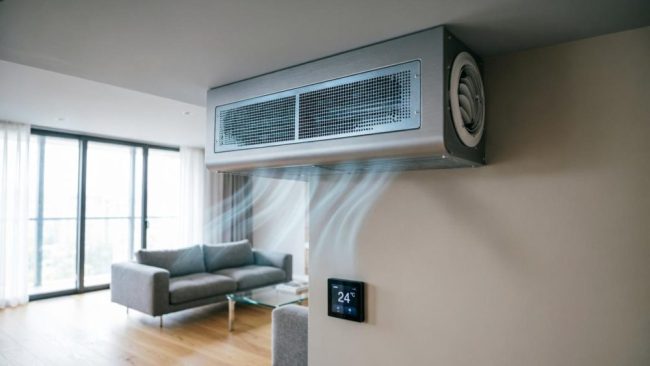

Настенные фанкойлы

Настенные фанкойлы крепятся на стене и напоминают внутренние блоки сплит-систем по внешнему виду. Такие модели часто выбирают для небольших помещений, квартир и частных домов. Настенные фанкойлы просты в монтаже и обслуживании, а также предлагают широкий выбор дизайнерских решений. Фанкойлы могут быть установлены на любой высоте в зависимости от планировки помещения и предпочтений пользователей. Системы кондиционирования с настенными фанкойлами обеспечивают точное регулирование температуры в конкретной зоне и отлично подходят для создания индивидуального микроклимата.

Напольные и напольно-потолочные фанкойлы

Напольно-потолочные фанкойлы представляют собой универсальные модели, которые могут устанавливаться как на полу, так и под потолком в зависимости от потребностей проекта. Такие фанкойлы часто используют в помещениях с панорамными окнами или где нет возможности установить оборудование на стене. Напольные модели особенно эффективны для обогрева, так как теплый воздух поднимается снизу вверх, создавая комфортные условия в нижней части помещения. Фанкойлы могут быть оснащены дополнительными функциями, такими как увлажнение воздуха или ионизация, что делает их еще более привлекательными для жилых и коммерческих объектов.

Колонные фанкойлы

Колонные фанкойлы имеют вертикальную конструкцию и обычно устанавливаются вдоль стен или в углах помещений. Такие модели обладают высокой производительностью и подходят для просторных залов, холлов и других помещений с большой площадью. Колонные фанкойлы способны обслуживать значительные объемы воздуха и часто используются в гостиницах, ресторанах и торговых центрах. Благодаря мощным вентиляторам и эффективным теплообменникам, такие фанкойлы обеспечивают быстрое достижение заданных параметров микроклимата.

Бескорпусные фанкойлы

Бескорпусные фанкойлы представляют собой компактные модули без внешнего корпуса, которые монтируются внутри вентиляционных камер или специальных технических шкафов. Такие модели идеально подходят для сложных инженерных систем, где требуется интеграция климатического оборудования в существующую инфраструктуру. Фанкойлы могут быть легко адаптированы под конкретные требования проекта и часто используются в промышленных объектах и крупных коммерческих зданиях. Системы кондиционирования с бескорпусными фанкойлами отличаются высокой гибкостью и возможностью точной настройки под нужды каждого помещения.

Выбор конкретного типа фанкойла зависит от множества факторов: архитектурных особенностей здания, требований к дизайну, технических параметров системы и бюджета проекта. Фанкойлы могут быть скомбинированы в одной системе для достижения оптимального результата. Например, в офисном здании могут использоваться кассетные модели в рабочих зонах, канальные — в коридорах, а настенные — в кабинетах руководителей. Такой подход позволяет создать эффективную и экономичную систему климат-контроля для любых объектов.

Преимущества фанкойлов: тихая работа, гибкость монтажа, энергоэффективность

Фанкойлы становятся все более популярным выбором для систем кондиционирования благодаря ряду неоспоримых преимуществ. Эти устройства сочетают в себе высокую производительность, удобство эксплуатации и экономичность, что делает их идеальным решением для самых разных объектов — от жилых квартир до крупных промышленных комплексов.

Тихая работа

Одним из главных преимуществ фанкойлов является их тихая работа. В отличие от традиционных сплит-систем, где компрессорный блок находится снаружи и создает значительный шум, фанкойлы работают практически бесшумно. Вентиляторы современных моделей оснащены специальными технологиями снижения уровня шума, что особенно важно для жилых помещений, офисов и медицинских учреждений. Системы кондиционирования с фанкойлами обеспечивают комфортную атмосферу без раздражающего фонового шума, что положительно сказывается на концентрации и общем самочувствии пользователей.

Гибкость монтажа

Фанкойлы отличаются исключительной гибкостью при монтаже. Благодаря разнообразию типов конструкций — кассетных, канальных, настенных и напольных — можно подобрать оптимальное решение для любого помещения. Фанкойлы могут устанавливаться в самых разных местах: под подвесным потолком, в нишах стен, на полу или даже в специальных технических шкафах. Такая универсальность позволяет интегрировать оборудование в любой интерьер без ущерба для дизайна. Системы чиллер-фанкойл особенно ценятся за возможность скрытого монтажа, когда все коммуникации остаются незаметными для глаз.

Энергоэффективность

Современные фанкойлы отличаются высокой энергоэффективностью, что позволяет значительно снизить эксплуатационные расходы. Системы кондиционирования на базе фанкойлов потребляют меньше электроэнергии по сравнению с традиционными кондиционерами, особенно при работе на больших площадях. Благодаря использованию воды в качестве теплоносителя и оптимизированной конструкции теплообменников, фанкойлы обеспечивают максимальную отдачу при минимальных энергозатратах. Это особенно важно для коммерческих объектов, где климатическое оборудование работает круглосуточно.

Экологическая безопасность

Фанкойлы являются экологически безопасным оборудованием. В отличие от фреоновых систем, где существует риск утечки вредных хладагентов, фанкойлы используют воду или антифриз в качестве теплоносителя. Это полностью исключает вероятность загрязнения окружающей среды и делает системы кондиционирования абсолютно безопасными для здоровья людей. Особенно это важно для детских учреждений, больниц и других мест с повышенными требованиями к экологической чистоте.

Долговечность и надежность

Фанкойлы отличаются высокой надежностью и долгим сроком службы. Простая и продуманная конструкция, отсутствие сложных механических узлов и использование качественных материалов обеспечивают стабильную работу оборудования на протяжении многих лет. Системы кондиционирования с фанкойлами требуют минимального обслуживания и редко выходят из строя, что значительно снижает общие затраты на эксплуатацию. Многие производители предоставляют длительную гарантию на свою продукцию, что еще больше подтверждает надежность этих устройств.

Возможность интеграции с другими системами

Фанкойлы легко интегрируются с другими инженерными системами здания. Их можно подключить к централизованной системе управления климатом, что позволяет автоматически регулировать параметры микроклимата в зависимости от времени суток, погодных условий или занятости помещений. Системы кондиционирования с фанкойлами могут работать в связке с вентиляцией, отоплением и даже системами увлажнения воздуха, создавая комплексное решение для поддержания комфортного микроклимата.

Все эти преимущества делают фанкойлы привлекательным выбором для современных систем кондиционирования. Независимо от типа объекта — будь то жилой дом, офисное здание или промышленное предприятие — фанкойлы способны обеспечить эффективное и экономичное решение для создания комфортного микроклимата.

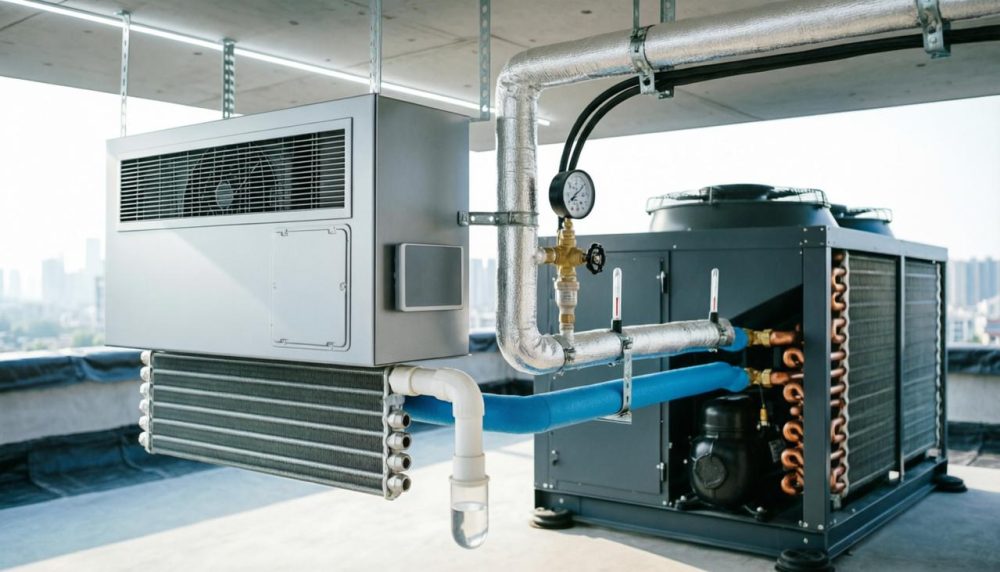

Схема подключения фанкойла к чиллеру в системе центрального кондиционирования

Схема подключения фанкойла к чиллеру представляет собой продуманную инженерную систему, которая обеспечивает эффективную работу всего комплекса климатического оборудования. Понимание этой схемы помогает правильно спроектировать систему кондиционирования и избежать типичных ошибок при монтаже и эксплуатации.

Основные элементы системы чиллер-фанкойл

Система чиллер-фанкойл состоит из нескольких ключевых компонентов, каждый из которых выполняет свою важную функцию. Чиллер является центральным элементом, который охлаждает или нагревает теплоноситель. Фанкойлы распределяют подготовленную жидкость по различным зонам здания. Между ними прокладывается трубопроводная система, по которой циркулирует вода или антифриз. Гидромодули обеспечивают правильную циркуляцию жидкости, а насосы поддерживают необходимое давление в системе.

Двухтрубная схема подключения

Двухтрубная схема является наиболее распространенной и простой в реализации. В такой системе используется одна пара труб: одна для подачи теплоносителя к фанкойлам, другая для его возврата обратно к чиллеру. Такая схема подключения подходит для объектов, где в течение определенного периода времени требуется либо только охлаждение, либо только обогрев. Двухтрубные системы кондиционирования экономичны в монтаже и обслуживании, что делает их популярным выбором для небольших и средних объектов.

Четырехтрубная схема подключения

Четырехтрубная схема подключения обеспечивает максимальную гибкость в управлении микроклиматом. В такой системе используются две пары труб: одна для подачи охлажденной воды, другая для подачи нагретой. Это позволяет одновременно охлаждать одни помещения и обогревать другие, что особенно важно для крупных коммерческих объектов с разными требованиями к температуре в различных зонах. Системы кондиционирования с четырехтрубной схемой подключения обеспечивают высокий уровень комфорта, но требуют более сложного монтажа и большего количества материалов.

Подключение к системе водоснабжения

Для работы системы чиллер-фанкойл необходимо подключение к системе водоснабжения. Вода используется как основной теплоноситель, который циркулирует между чиллером и фанкойлами. В некоторых случаях, особенно в регионах с холодным климатом, в качестве теплоносителя применяют антифриз, который предотвращает замерзание системы при низких температурах. Качество воды или антифриза напрямую влияет на эффективность работы оборудования и срок его службы.

Электрическое подключение и автоматика

Помимо трубопроводной системы, фанкойлы требуют электрического подключения для питания вентиляторов и системы управления. Современные системы кондиционирования оснащены сложной автоматикой, которая включает термостаты, контроллеры и датчики. Эта автоматика позволяет точно регулировать температуру в каждом помещении, управлять скоростью вентиляторов и контролировать работу всей системы в целом. Централизованная система управления дает возможность контролировать работу всех фанкойлов из одной точки, что значительно упрощает эксплуатацию крупных объектов.

Дренажная система

При работе в режиме охлаждения на поверхности теплообменников фанкойлов образуется конденсат. Для отвода этой влаги необходимо предусмотреть дренажную систему. Каждый фанкойл оснащен поддоном для сбора конденсата, который соединяется с общей дренажной трубой. Правильный монтаж дренажной системы предотвращает протечки воды и возможный ущерб имуществу. В некоторых случаях для обеспечения надежного отвода конденсата используются дополнительные насосы.

Интеграция с системой вентиляции

Современные системы кондиционирования часто интегрируются с системой вентиляции для обеспечения притока свежего воздуха. Фанкойлы могут работать в связке с приточно-вытяжными установками, которые подают очищенный и подготовленный воздух в помещения. Такая интеграция позволяет создать комплексную систему климат-контроля, которая не только регулирует температуру, но и обеспечивает необходимый воздухообмен. Это особенно важно для помещений с большим количеством людей, где требуется постоянное обновление воздуха.

Правильная схема подключения фанкойла к чиллеру является залогом эффективной и долговечной работы всей системы кондиционирования. При проектировании необходимо учитывать множество факторов: площадь помещений, их назначение, климатические условия региона и требования к микроклимату. Только профессиональный подход к проектированию и монтажу гарантирует создание комфортных условий и экономичную эксплуатацию системы на протяжении многих лет.
