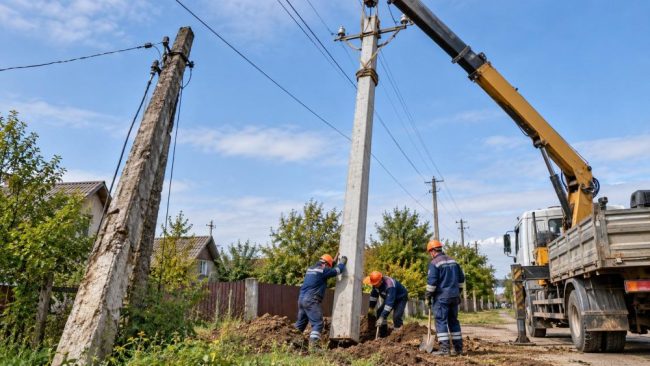

Замена старого электрического столба на новый: как проходят работы, что нужно согласовать и какие ошибки нельзя допускать

Электрический столб на частном участке или возле дома может десятилетиями оставаться незаметной частью инженерной инфраструктуры. Однако со временем деревянные опоры начинают разрушаться, на железобетонных появляются трещины, металлические конструкции подвергаются коррозии, а грунт вокруг основания постепенно теряет устойчивость. Если столб наклоняется, повреждается или перестаёт выдерживать нагрузку от проводов, возникает необходимость его замены.

Замена электрического столба — не просто демонтаж старой конструкции и установка новой. Опора удерживает провода на определённой высоте, воспринимает нагрузки от их натяжения, ветра и гололёда. Неправильно выполненные работы могут привести к обрыву линии, отключению электричества, повреждению построек и поражению людей электрическим током.

Особенно внимательно приходится подходить к замене столба, расположенного на территории частного домовладения. Перед началом работ необходимо выяснить, кому принадлежит опора, определить её техническое состояние, согласовать необходимые действия и выбрать подходящую конструкцию. От этих решений зависят сроки, стоимость и безопасность дальнейшей эксплуатации электросети.

Когда электрический столб необходимо менять

Не каждое видимое повреждение означает, что опору нужно немедленно демонтировать. Небольшие поверхностные дефекты могут не влиять на её несущую способность. Однако существуют признаки, при которых дальнейшая эксплуатация становится опасной.

К наиболее распространённым основаниям для обследования и возможной замены относятся:

• Заметный наклон столба, особенно если он увеличивается со временем.
• Глубокие трещины в железобетоне, сколы с обнажением арматуры и следы её коррозии.
• Гниение деревянной опоры возле поверхности земли, разрушение древесины и появление глубоких продольных трещин.
• Сильная коррозия металлической конструкции, повреждение сварных соединений или крепёжных элементов.
• Проседание грунта возле основания, появление пустот и потеря устойчивости.
• Деформация траверс, ослабление креплений и изменение положения проводов.
• Повреждения после падения деревьев, столкновения с транспортом, сильного ветра или обледенения.

Почему наклон столба особенно опасен

Вертикальная опора рассчитана на определённое сочетание нагрузок. Когда она наклоняется, меняется распределение усилий, увеличивается воздействие на основание и могут нарушаться расстояния от проводов до земли и окружающих объектов.

Причиной наклона не всегда становится разрушение самой конструкции. Иногда проблема связана с размыванием грунта, недостаточным заглублением, морозным пучением или нарушением технологии первоначального монтажа.

Особенно опасно, если столб продолжает отклоняться после сильного ветра или продолжительных дождей. В такой ситуации нельзя пытаться выпрямить его трактором, лебёдкой или подручными приспособлениями. Натяжение проводов способно вызвать неконтролируемое движение конструкции и повреждение линии.

Если есть признаки непосредственной угрозы падения, необходимо ограничить доступ к опасному месту и сообщить об этом организации, обслуживающей электросеть. При оборванных или лежащих на земле проводах нельзя приближаться к ним, касаться опоры или пытаться самостоятельно отключить линию.

Кто отвечает за замену электрического столба

Прежде чем выбирать новую опору и договариваться о монтажных работах, необходимо установить, кому принадлежит существующий столб. Сам факт его расположения на частной территории ещё не означает, что собственник участка обязан ремонтировать или заменять конструкцию.

Если столб принадлежит сетевой организации

Опоры, по которым проходит распределительная линия электропередачи, обычно входят в состав электросетевого хозяйства. Они могут находиться вдоль улицы, возле забора или непосредственно на частной земле.

За техническое состояние таких конструкций отвечает организация, в ведении которой находится линия. Собственник участка не вправе самостоятельно демонтировать столб, переносить провода или изменять расположение опоры.

При обнаружении повреждений необходимо направить обращение с описанием проблемы. Желательно приложить фотографии, указать адрес, расположение опоры и характер дефектов.

После обследования специалисты определяют, требуется ли ремонт, усиление конструкции или полная замена. Если выявлено аварийное состояние, принимаются меры по обеспечению безопасности.

Если столб находится в частной собственности

На некоторых участках устанавливают дополнительные опоры для прокладки ответвления от распределительной линии к дому. Такие конструкции могут принадлежать владельцу недвижимости.

В подобной ситуации расходы на содержание и замену обычно несёт собственник, если иное не следует из документов и договорных отношений.

При этом частная собственность на столб не означает возможность самостоятельно проводить любые работы. Если на опоре закреплён действующий электрический ввод, действия с проводами и подключениями должны выполнять уполномоченные специалисты.

Для определения принадлежности опоры полезно проверить документы о технологическом присоединении, акты разграничения балансовой принадлежности и эксплуатационной ответственности, а также сведения об объекте электросетевого хозяйства.

Если столб расположен в садовом товариществе

В садовых товариществах встречаются линии, находящиеся в собственности самого товарищества, сетевой организации либо других владельцев.

Порядок замены зависит от принадлежности конкретной линии и установленной ответственности за её эксплуатацию. Если столб относится к общему электросетевому имуществу, решение о проведении работ принимают с учётом документов товарищества и требований к обслуживанию сети.

Какую электрическую опору выбрать для замены

Новая конструкция должна соответствовать не только высоте старого столба, но и нагрузкам, которые она будет воспринимать.

При выборе учитывают напряжение линии, количество и тип проводов, расстояние между соседними опорами, направление трассы, состояние грунта и климатические условия.

Деревянные опоры

Деревянные столбы встречаются на сельских и дачных линиях электропередачи. Их изготавливают из подходящей древесины, прошедшей защитную обработку.

Преимуществами таких конструкций считаются сравнительно небольшой вес и удобство транспортировки. Однако древесина чувствительна к увлажнению, биологическому разрушению и состоянию защитной пропитки.

Наиболее уязвимым местом часто оказывается зона возле поверхности земли. Здесь древесина регулярно контактирует с влагой и подвергается воздействию микроорганизмов.

При замене деревянного столба важно использовать опору, предназначенную именно для электросетевого строительства, а не обычное необработанное бревно.

Железобетонные опоры

Железобетон широко применяется при строительстве воздушных линий напряжением 0,4–10 кВ.

Такие конструкции обладают высокой жёсткостью, не подвержены гниению и при правильном изготовлении и эксплуатации способны служить десятилетиями.

Главный недостаток — значительная масса. Для транспортировки, разгрузки и монтажа обычно требуется подъёмная техника.

Перед установкой проверяют целостность бетона, наличие повреждений, состояние арматуры и соответствие характеристик проектному решению. Столб с серьёзными трещинами или повреждениями несущей части использовать нельзя.

Металлические опоры

Металлические конструкции применяют там, где необходимы определённые прочностные характеристики, компактная форма или специальные решения для крепления проводов.

Они могут иметь трубчатую, многогранную или решётчатую конструкцию. Для защиты от атмосферной коррозии используются соответствующие покрытия.

Металлические опоры требуют внимания к состоянию основания, креплений, антикоррозионной защиты и устройству заземления, если оно предусмотрено электрической схемой.

Выбирать материал только по цене или внешнему виду неправильно. Особенно важно учитывать назначение столба. Промежуточная опора, поддерживающая провода на прямом участке линии, и концевая опора, воспринимающая одностороннее натяжение, работают в разных условиях.

Подготовка к замене электрического столба

Подготовительные мероприятия нередко занимают больше времени, чем непосредственный монтаж. Именно на этом этапе определяют, можно ли сохранить прежнюю схему линии и какие технические решения потребуются.

Обследование старой опоры и проводов

Специалисты осматривают столб, его основание и закреплённое на нём оборудование. Оценивается состояние соседних опор, поскольку изменение натяжения проводов может повлиять и на них.

Особое внимание уделяют следующим параметрам:

• Типу и назначению заменяемой опоры.
• Высоте и состоянию существующей конструкции.
• Количеству проводов и способу их крепления.
• Длине соседних пролётов.
• Направлению натяжения проводов.
• Состоянию основания и окружающего грунта.
• Наличию ответвлений к домам, светильников и другого оборудования.

Если на столбе закреплены несколько ответвлений к соседним участкам, его замена будет сложнее, чем установка отдельной опоры для одного домовладения.

Проверяют и состояние проводов. Если изоляция повреждена, крепёж изношен или натяжение не соответствует требованиям, может потребоваться дополнительный ремонт линии.

Выбор места для новой опоры

Новый столб не всегда устанавливают точно на место старого. Иногда удобнее смонтировать его рядом, перенести провода, а затем демонтировать изношенную конструкцию.

Однако смещение даже на небольшое расстояние способно изменить нагрузки на линию. На угловых и концевых участках это особенно существенно.

При определении места установки учитывают расположение дома, забора, деревьев, проезда, хозяйственных построек и подземных инженерных коммуникаций.

Отдельно проверяют возможность подъезда техники. Для бурильной машины и автокрана необходимо достаточно места не только возле будущего котлована, но и для безопасного выполнения подъёмных операций.

Согласование отключения электричества

Если работы затрагивают действующую воздушную линию, необходимо организовать её безопасное отключение и допуск персонала.

Дата отключения согласовывается с эксплуатирующей организацией. Если от линии питаются соседние дома, может потребоваться предварительное уведомление потребителей.

Обычное отключение автоматического выключателя внутри частного дома не гарантирует отсутствия напряжения на проводах возле столба.

Проверку отсутствия напряжения, установку необходимых защитных заземлений и подготовку рабочего места выполняет электротехнический персонал в соответствии с установленными правилами безопасности.

Как происходит замена старого электрического столба

Технология зависит от материала опоры, конструкции линии и состояния площадки. При этом общая последовательность работ достаточно похожа для большинства случаев.

Подготовка территории и котлована

После согласования технического решения место установки размечают на участке. До земляных работ проверяют расположение подземных кабелей, трубопроводов и других коммуникаций.

Для устройства котлована может использоваться бурильно-крановая машина, ямобур или другая землеройная техника.

Диаметр и глубина скважины определяются конструкцией опоры, способом её закрепления, расчётными нагрузками и характеристиками грунта.

Для распространённых железобетонных стоек длиной около 9,5–11 метров заглубление нередко составляет примерно 1,5–2,5 метра. Однако эти значения нельзя использовать как универсальную норму. На слабом грунте, при значительных горизонтальных нагрузках или особой конструкции опоры расчёт может потребовать другого решения.

Если новый котлован расположен рядом со старой опорой, учитывают, чтобы земляные работы не нарушили устойчивость существующей конструкции до переноса проводов.

Установка новой опоры

Железобетонную или металлическую опору поднимают с помощью грузоподъёмной техники и устанавливают в подготовленное основание.

Во время монтажа контролируют положение конструкции по вертикали и её ориентацию относительно линии. Для угловых, анкерных и концевых опор учитывают предусмотренную проектом схему восприятия нагрузок.

Способ закрепления зависит от конструкции основания. В одних случаях применяется послойная засыпка с уплотнением, в других — бетонное основание, фундаментные элементы или специальные укрепляющие конструкции.

Бетонирование не является обязательным для каждой электрической опоры. Неправильно выполненное бетонное основание может создать дополнительные проблемы при морозном пучении или нарушении отвода воды.

Если проект предусматривает бетонирование, дальнейшую нагрузку на основание допускают только после достижения бетоном необходимой прочности.

Перенос проводов на новый столб

После надёжного закрепления новой конструкции специалисты выполняют перенос проводов.

В зависимости от устройства линии используются изоляторы, траверсы, кронштейны и специальные элементы анкерного или поддерживающего крепления.

При монтаже самонесущего изолированного провода применяются соответствующие крепёжные устройства. При работе с неизолированными проводами используются технические решения, предусмотренные для данного типа линии.

Важную роль играет правильное натяжение.

Чрезмерно натянутый провод создаёт повышенные механические нагрузки на опоры. Слишком сильное провисание может привести к нарушению допустимых расстояний до земли, зданий и других объектов.

Стрела провеса рассчитывается с учётом длины пролёта, характеристик провода и температурных условий. Её нельзя выбирать только по внешнему впечатлению.

Если существующие провода непригодны для дальнейшей эксплуатации, их заменяют в соответствии с техническим решением.

Демонтаж старой конструкции

После переноса нагрузки на новую опору старый столб освобождают от проводов и оборудования.

Демонтаж выполняют с учётом состояния конструкции. Особенно осторожно обращаются с повреждёнными железобетонными и подгнившими деревянными столбами, которые могут разрушиться при подъёме.

Для извлечения используют подходящую технику. Если полное удаление основания невозможно или не предусмотрено проектом, способ демонтажа и приведения площадки в безопасное состояние определяют отдельно.

Необходимо учитывать расположение подземных коммуникаций и соседних сооружений. Нельзя оставлять выступающие разрушенные элементы, открытые котлованы и незащищённые металлические детали.

После завершения демонтажа грунт восстанавливают, строительные отходы убирают, а территорию приводят в состояние, пригодное для дальнейшего использования.

Нужно ли менять электрические провода вместе со столбом

Замена опоры не всегда требует полной замены проводов.

Если существующая линия находится в хорошем техническом состоянии, а новая опора сохраняет необходимые параметры, провода могут использоваться повторно. Решение принимается после проверки их состояния.

При обнаружении повреждений изоляции, разрушенных соединений или других существенных дефектов ремонт лучше рассматривать одновременно с заменой столба.

Возможны и ситуации, когда старая линия выполнена неизолированными проводами, а собственник хочет использовать современный самонесущий изолированный провод. Такая модернизация требует проверки совместимости креплений, расчёта нагрузок и согласования изменений с владельцем линии.

Не следует считать, что новый провод можно просто закрепить вместо старого без пересмотра конструкции. Его механические характеристики, способы крепления и допустимые пролёты могут отличаться.

Можно ли заменить электрический столб за один день

Замена одной опоры действительно может быть выполнена в течение рабочего дня. Но речь идёт непосредственно о монтажных операциях, а не обо всём процессе вместе с обследованием и согласованиями.

Быстро провести работы обычно удаётся, когда заранее подготовлены документы, выбрана подходящая опора, организован подъезд техники и согласовано отключение электроснабжения.

Многое зависит от состояния старой конструкции. Если столб сильно повреждён, расположен в труднодоступном месте или удерживает несколько ответвлений, демонтаж может потребовать дополнительного времени.

Продолжительность увеличивается при сложном грунте, наличии подземных коммуникаций, необходимости устройства специального основания или замены проводов.

Особенно важно учитывать технологические перерывы. Если фундамент должен набрать установленную проектом прочность, нельзя сокращать этот срок ради завершения работ за один день.

Также следует различать монтаж новой опоры и восстановление электроснабжения. Линию включают только после завершения необходимых проверок и получения разрешения от ответственного персонала.

Особенности замены столба на разных грунтах

Надёжность электрической опоры во многом определяется состоянием её подземной части. Даже прочная конструкция может потерять устойчивость, если основание выполнено неправильно.

Песчаный грунт

Песчаные грунты сильно различаются по плотности, влажности и несущей способности.

Плотный песок может создавать достаточно благоприятные условия для установки опор. Рыхлый или водонасыщенный песок способен осыпаться при бурении и требует дополнительных мер по обеспечению устойчивости котлована.

При проектировании учитывают возможность размывания грунта и изменения его плотности.

Глина и суглинок

Глинистые грунты могут удерживать большое количество влаги. При промерзании некоторые их разновидности увеличиваются в объёме, создавая усилия морозного пучения.

Это способно приводить к постепенному смещению недостаточно устойчивых конструкций.

Для таких условий важно правильно выбрать глубину заложения, тип основания, обратную засыпку и способы защиты от воздействия грунта. Одно лишь увеличение глубины котлована не всегда решает проблему.

Заболоченная территория

При высоком уровне грунтовых вод и наличии слабых водонасыщенных грунтов обычная установка столба в пробуренную скважину может оказаться недостаточной.

В подобных условиях применяют специальные решения, которые определяются расчётом: усиленные основания, свайные элементы или другие конструкции, соответствующие несущей способности грунта.

Дополнительные сложности возникают при работе тяжёлой техники. На переувлажнённой земле может потребоваться устройство временных подъездных площадок.

Как проверить качество замены электрического столба

После завершения монтажа важно оценить не только внешний вид новой конструкции, но и соответствие выполненных работ техническому решению.

Состояние опоры и основания

Новая опора должна находиться в предусмотренном проектом положении, не иметь опасных повреждений и быть надёжно закреплена.

Для железобетона недопустимы существенные трещины, разрушенные участки с обнажённой арматурой и другие дефекты, влияющие на прочность.

У металлических конструкций проверяют состояние соединений и защитного покрытия.

Возле основания не должно оставаться опасных пустот, незасыпанных котлованов и признаков некачественного уплотнения.

Правильность крепления проводов

Специалисты проверяют состояние изоляторов, кронштейнов, траверс и других элементов.

При контроле линии обращают внимание на:

• Соответствие стрелы провеса расчётным значениям.
• Надёжность крепления проводов.
• Состояние соединений и изоляции.
• Соблюдение необходимых расстояний до земли, зданий и других объектов.
• Отсутствие опасного соприкосновения проводов с ветвями деревьев и конструкциями.

На опорах, где предусмотрены заземляющие устройства и повторное заземление, проверяют правильность их выполнения и необходимые электрические параметры.

Часть показателей невозможно оценить визуально. Для этого применяются измерения и проверки, выполняемые специалистами.

Документы после завершения работ

В зависимости от характера работ и принадлежности линии оформляются акты, исполнительная документация, протоколы измерений и другие необходимые документы.

Если заменённая опора относится к электросетевому хозяйству, сведения о проведённом ремонте или реконструкции должны учитываться в эксплуатационной документации владельца сети.

Собственнику частной опоры желательно сохранить договор, сведения о применённых материалах, документы о выполненных работах и результаты предусмотренных проверок. Они могут понадобиться при последующем обслуживании или изменении схемы электроснабжения.

Какие ошибки чаще всего допускают при замене столба

Значительная часть проблем после монтажа связана не с качеством самой опоры, а с недостаточной подготовкой и неправильным устройством основания.

Установка нового столба без оценки состояния грунта. Если причиной наклона старой конструкции стало слабое основание, простая замена опоры не устранит проблему. Через некоторое время наклон может повториться.

Использование неподходящей конструкции. Столб, рассчитанный на промежуточное крепление проводов, нельзя автоматически применять вместо анкерной или концевой опоры. Различия в нагрузках могут быть существенными.

Неправильный выбор места установки. Смещение столба способно увеличить длину пролёта, изменить натяжение проводов и нарушить безопасные расстояния.

Недостаточное уплотнение грунта. При некачественной обратной засыпке вокруг основания появляются зоны с пониженной плотностью. Под действием ветровых нагрузок и сезонных изменений влажности опора может постепенно отклоняться.

Нарушение технологии бетонирования. Даже правильно приготовленная бетонная смесь не обеспечит требуемую устойчивость, если конструкцию нагрузили до достижения необходимой прочности или не учли особенности грунта.

Повторное использование повреждённого крепежа. Изношенные элементы способны стать слабым местом новой конструкции. Их пригодность необходимо проверять до повторной установки.

Выполнение электромонтажных работ без согласованного отключения. Это одна из наиболее опасных ошибок. Наличие изоляции на проводах не делает работу с действующей линией безопасной. Специальные технологии работ под напряжением существуют, но применяются исключительно подготовленным персоналом с предусмотренным оборудованием и организационными мерами.

От чего зависит стоимость замены электрического столба

Расходы на замену складываются из нескольких составляющих. Даже при одинаковой высоте опор общая стоимость работ на двух соседних участках может заметно различаться.

Существенное влияние оказывают материал и масса новой конструкции. Железобетонную опору обычно необходимо доставлять и устанавливать с применением грузоподъёмного оборудования. Для металлической конструкции могут потребоваться специальные фундаментные элементы.

Отдельные расходы возникают при сложных земляных работах, устройстве усиленного основания, демонтаже повреждённого столба и вывозе строительных отходов.

Если необходим перенос проводов, изменение трассы или замена части линии, стоимость возрастает. При этом работы с действующими сетями требуют согласования соответствующих организационных и технических мероприятий.

В расчёте следует учитывать не только установку новой опоры, но и весь объём необходимых операций. Слишком низкая предварительная стоимость иногда объясняется тем, что в неё не включены доставка, демонтаж, земляные работы или восстановление подключения.

Для объективной оценки расходов необходимы обследование участка и понятная смета, отражающая реальные условия монтажа.

Что делать, если электрический столб мешает строительству дома

Иногда необходимость замены связана не с техническим состоянием опоры, а с планируемой застройкой участка.

Существующий столб может находиться на месте будущего гаража, подъездной дороги, хозяйственной постройки или другого сооружения.

В такой ситуации нужно рассматривать не обычную замену, а перенос опоры и возможное изменение трассы линии.

Почему нельзя самостоятельно перенести столб

Перемещение опоры влияет на геометрию воздушной линии. После переноса могут измениться расстояния между столбами, направление натяжения проводов и их положение относительно построек.

Кроме того, вдоль линий электропередачи устанавливаются охранные зоны с особыми условиями использования земли.

Для распространённых воздушных линий напряжением до 1 кВ охранная зона обычно составляет 2 метра по обе стороны от крайних проводов. Для линий напряжением 1–20 кВ, как правило, применяется расстояние 10 метров, при этом для некоторых линий с изолированными проводами предусмотрены особенности.

Важно учитывать, что охранную зону определяют относительно проводов, а не просто откладывают указанное расстояние от основания столба.

Наличие опоры на частной земле не означает, что её можно переместить по усмотрению собственника. Перенос необходимо согласовывать с владельцем линии и выполнять по утверждённому техническому решению.

Как действовать при планировании строительства

До начала строительных работ необходимо установить принадлежность линии и уточнить действующие ограничения использования участка.

Затем следует обратиться к владельцу электросетевого объекта с предложением о переносе опоры. Специалисты определят техническую возможность такого изменения, необходимые работы и условия их выполнения.

Если перенос связан исключительно с желанием собственника изменить планировку, вопрос финансирования обычно решается с учётом конкретных обстоятельств и соглашений сторон. При аварийном состоянии опоры порядок действий может быть другим.

Как продлить срок службы нового электрического столба

После замены опоры необходимо сохранять условия для её безопасной эксплуатации.

Нельзя самостоятельно подвешивать к столбу дополнительные тяжёлые конструкции, крепить растяжки, рекламные щиты или оборудование, не предусмотренное техническим решением. Такие элементы увеличивают нагрузки и могут повреждать конструкцию.

Нежелательно изменять рельеф земли возле основания, устраивать глубокие траншеи или проводить земляные работы без учёта расположения подземной части опоры.

Для деревянных конструкций важна защита от длительного увлажнения и своевременное выявление признаков разрушения древесины. У металлических опор необходимо контролировать состояние антикоррозионных покрытий и соединений. Железобетонные конструкции требуют наблюдения за появлением трещин, сколов и оголением арматуры.

После сильных ветров, обледенения или подтопления территории полезно визуально проверить состояние столба с безопасного расстояния.

Если появились новые повреждения, заметный наклон, смещение креплений или изменение положения проводов, следует сообщить об этом лицу или организации, отвечающей за эксплуатацию опоры.

Заключение

Замена старого электрического столба требует согласованного решения нескольких задач: проверки технического состояния конструкции, определения её принадлежности, выбора новой опоры, подготовки основания, организации безопасных электромонтажных работ и контроля результата.

Сам монтаж при благоприятных условиях может занять один рабочий день, однако обследование, согласования, изготовление или доставка необходимых элементов и технологические перерывы способны увеличить общий срок.

Главное при замене — не просто установить ровный и прочный столб, а сохранить надёжность всей воздушной линии. Новая опора должна соответствовать реальным нагрузкам, особенностям грунта и условиям эксплуатации. Только при соблюдении этих требований замена решит проблему износа, не создавая дополнительных рисков для дома, участка и электроснабжения.
