Запорная арматура для трубопроводов, ее виды и классификация

Запорная арматура — это средства разделения трубопровода на отдельные участки и регулирование давления в них. Является регулятором потока, создает определенный уровень герметичности. Широко распространена, составляет до 80% всей арматуры на трубопроводе. К запорной арматуре относятся: запорные краны, задвижки, поворотные затворы и краны.

Эта аппаратура предназначается для полного закрытия/открытия потока жидкостей различного характера в трубопроводе в соответствии с требованиями технологических процессов. К таким приспособлениям относят запорные клапаны, задвижки, затворы поворотные и краны. В свою очередь запорно — регулирующая арматура играет роль регулятора потока и создает герметичность в трубопроводной среде.

Запорная арматура всех видов предназначается для использования в следующих средах:

  • жидкостной и газожидкостной;
  • водяной;
  • парообразной.

Фото - классификация кранов задвижек и вентилейПо большей части такая аппаратура предназначена только для работы в двух положениях: «открыто» или «закрыто» и, чаще всего, не используются в промежуточных положениях.

По своему предназначению арматура подразделяется на следующие виды:

  • запорная – для перекрытия потока транспортируемой среды с основным условием – герметичностью;
  • регулирующая – для установления определенного расхода рабочей среды способом изменения условного сечения трубопровода, как правило, управляется независимым источником энергии;
  • распределительная – разделение потока по необходимым направлениям, а также для смешивания различных потоков;
  • предохранительная – для предотвращения превышения допустимых параметров трубопроводов и сосудов по давлению способом сброса перекачиваемых продуктов вплоть для прекращения протока;
  • фазоразделительная – используется для разделения продукта на различные фракции и состояния, к таковым относят маслоотделители, конденсато- и влагоотводчики.

Использование запорной арматуры на системах канализации стоков связано с необходимостью отключения отдельных ее участков для ремонта.

Для трубопроводных магистралей

Перекачка продуктов, чтобы быть эффективным средством транспортировки, производится на большие расстоянию при высоком давлении и с большой скоростью. Поэтому к подбору собственно труб и запорной арматуры – задвижкам, клапанам, затворам поворотным – и предъявляются особые требования.

Ее подбирают в соответствии с техническими нормативами, с проектным давлением, вязкостью среды, перепадами внутренней и наружной температуры. Имеет значение и степень автоматизации перекачки.

В системах магистральных водопроводных систем перекачиваемая жидкость всегда имеет в своем составе определенное количество агрессивных компонентов. Поэтому для арматуры используется химически стойкие материалы. Этими свойствами в полной мере обладает чугун, из которого изготавливаются все виды запорной арматуры для трубопроводов.

Фото - установка запорной задвижки на магистральный водопроводИх применяют в трубопроводах высоко и низкого давления и для перекачки различных сред. Этот же материал наиболее популярен при изготовлении трубопроводной арматуры для нефтепроводов.

На магистральных трубопроводах применяется запорная арматура размерами 8 – 2000 миллиметров.

Управление задвижками производится вручную при помощи маховиков, а в труднодоступных местах – с использованием электропривода дистанционно.

Большинство чугунных задвижек устроены с фланцевыми механизмами и могут выпускаться в различных конструктивных исполнениях:

  1. Шиберные – с подвижным или неподвижным штоком;

Фото задвижка чугунная шиберной классификация – схема устройстваЗадвижка представляет собой литой чугунный корпус, в котором располагается плоский шибер с отверстием, соответствующим размеру трубы. Для управления применяются два вида привода: ручной для агрегатов, располагающихся в доступном месте, и дистанционный, если задвижка установлена в закрытом пространстве.

Ручной привод состоит из рукоятки в виде штурвала, винтовой пары и штока, прикрепляемого к шиберу. При вращении рукоятки винтовая пара преобразует вращательное движении в поступательное, которое через шток приводит в движение шибер в нужном направлении. Когда отверстие в нем совпадает с отверстие в трубе, возобновляется поток жидкости.

  1. Клиновые – высокоэффективный вид запорной арматуры для трубопроводов. Форма запирающего элемента позволяет обеспечить максимальную плотность смыкания запора и седла, что увеличивает качество перекрытия.

Фото - задвижка клиновая фланцевая

Подъем затвора обеспечивает перемещение клина по отношению к седлу, в результате чего его отверстие совмещается с отверстием в неподвижной детали, обеспечивая прохождение рабочей среды. Вращение может производиться вручную или с использованием дистанционного управления.

  1. Параллельные.

Такие устройства предназначаются для работы при давлении 2 — 200

атмосфер.

Фото - задвижка фланцевая параллельная

Рабочая среда и запирающие элементы прибора в виде двух пластин располагаются в камере. Пластины затвора присоединены к штоку привода. При его вращении они раскрываются, пропуская воду или пар по трубопроводу.

Все представленные задвижки имеют ряд общих параметров, среди которых:

  1. Подсоединение к продуктопроводу производится с применением фланцев, муфт или сварки.
  2. Задвижки не используются для регулировки напора в трубопроводе, а только закрывают или открывают его в крайних положениях.
  3. Корпуса задвижек изготавливаются из чугуна способом литья, реже – из стали.
  4. Во всех видах этой арматуры используются уплотнительные устройства из резины, паронита, картона и т.д.
  5. В зависимости от доступности приспособления применяется ручной привод в виде маховика или дистанционное управление с использованием электропривода.

Фланцевая запорная арматура для трубопроводов используется не только на водопроводных сетях, но и при перекачке нефтепродуктов или других жидких сред.

В распределительных сетях на трубопроводах Ду100 и менее водоснабжения часто используются клапаны и краны с муфтовыми соединениями. Такие устройства менее габаритны и технологичны при монтаже. Соединения производятся наворачиванием на резьбу сопрягаемой детали.

Герметичность такого стыка обеспечивается применением различных уплотнителей: льняное волокно, лента ФУМ (фторопластовый уплотнительный материал), уплотняющие шнуры и силиконовый герметик специального назначения. Такое соединение менее надежно, чем фланцевое, но и устранение протечек на нем осуществляется быстрее и проще.

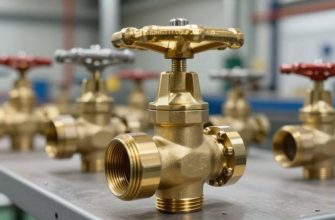

Фото - запорный клапан для муфтового соединения

Запорная муфтовая арматура для трубопроводов применяется на внутридомовых распределительных сетях при размерах менее Ду 50 при давлении в трубопроводе от 0,6 атмосфер.

Водозапорная арматура для распределительных сетей

Фото - классификации отсечных кранов для распределительных сетейТакие изделия различных видов и назначения предназначаются для доставки воды от питающей емкости до конечной точки потребления. Ее основное назначение — это закрытие или открытие потока жидкости в трубопроводе, а также регулировка давления в сети. Проще говоря, любой из этих механизмов, будь то кран или клапан, позволяет отсечь или возобновить подачу воды.

Устройство отсечной арматуры довольно простое. Основой является чугунная или латунная труба. В нее вставляется клапан, который может частично или полностью перекрывать просвет в трубе, что приводит к изменению давления в трубопроводе или прекращению потока. Управление  механизмом производится при помощи рычажного крана произвольной формы.

Функциональное предназначение устройств

Арматура на сети водопровода устанавливается не только в каждом доме, но и в каждой квартире. Она служит для регулировки давления во внутри домовом водопроводе и распределения воды по всем помещениям квартиры, где это предусмотрено проектом.

Смотреть видео

Обучающий фильм о запорной арматуре » Все о транспорте газа

Такие приборы устанавливаются и в производственных зданиях и помещениях, где использование воды предусмотрено технологией производства, а также для санитарно-технических нужд. Для этой цели применяются трубы из специальных материалов, отличных от тех, которые применяются в жилищном строительстве.

Запорная арматура для водопровода функционально предназначена для того, чтобы запереть жидкость в трубе и, при необходимости, подать ее к месту назначения в нужном количестве.

Материалом для изготовления запорных механизмов могут быть различные вещества, но чаще других это такие, как:

  1. Чугун различных модификаций.
  2. Латунь.
  3. Сталь нержавеющая, способная безболезненно пропускать химически активные жидкости, которые также нередко перекачиваются по трубопроводам.

О преимуществах и недостатках  различных классификаций приспособлений

Благодаря высоким эксплуатационным качествам и эстетичному внешнему виду, задвижки из латуни или нержавейки наиболее популярны в настоящее время. Такие изделия в водопроводной сети могут служить до полутора десятков лет.

Несмотря на это исследования по повышению стойкости водопроводной арматуры с использованием новых материалов ведутся постоянно. В результате появились приспособления из полимерных материалов, которые могут эксплуатироваться неопределенно долгое время, если к ним не применяются нелояльные способы механического воздействия.

Смотреть видео — классификация и виды

Школа арматурного профессионализма. Клиновая задвижка. Особенности, достоинства и недостатки.

Для водопроводных труб из пластика арматура применяется из подобного материала. В противном случае на стыке с различными материалами износ будет неодинаков. А общий срок службы системы определяется наиболее быстроизнашиваемым материалом.

Одним из достоинств пластиковых водопроводов является тот факт, что они не имеют резьбовых соединений. Элементы стыкуются пайкой на специальном оборудовании или с применением клеевых составов. Такие стыковки максимально надежны и могут быть нарушены только с использованием грубой силы.

Для магистральных сетей на воду в основном применяются полиэтиленовые трубы размером 820 – 1020 миллиметров. С ними используется пластиковая арматура для водопроводов системы водоснабжения. Такие трубы легко выдерживает принятое для воды давление, в большинстве случае составляющие не более 20 атмосфер.

Металлические трубы соединяются такими же фитингами. Но, поскольку резьбовые соединения менее надежны, нужно использовать уплотняющие материалы и герметики.

Рассмотрим виды и классификации

Конструкций клапанов и кранов для водопровода множество. Наиболее популярными из них являются:

  1. Краны с кран-буксой.

Фото: классификация - кран букса водопроводной консоли

Запирание потока воды по трубе производится при закручивании штока его воздействием на резиновую прокладку, которая садится на седло и перекрывает проход. Слабым местом в этой системе является прокладка, которую периодически приходится заменять. Наличие в доме запасной прокладки при таких кранах является объективной необходимостью. Корпуса таких кранов изготавливаются из латуни, реже – из чугуна.

  1. Краны и клапаны с керамическими вставками

Такая конструкция водопроводной запирающей арматуры уже стала привычной ввиду высокой надежности пропускного узла.

Фото: классификация - кран букса крана с керамическими вставками

Пропуска воды из трубы производится поворотом рукоятки на угол порядка 180 градусов. При этом совмещаются проемы в двух керамических пластинах, и открывается проход для воды из водопроводной трубы. Ввиду высокой прочности поверхности пластин, их износ производится очень медленно, а использование подпирающей резиновой прокладки в нижней (неподвижной части) кран-буксы обеспечивает компенсацию износа и герметичность соединения. Детали кран-буксы (и самого крана) выполняются из латуни.

  1. Шаровые краны.

Фото: классификация - шаровый кран и его устройство

В качестве запирающего элемента в таких устройствах используется шар, изготавливаемый из латуни с высоким качеством поверхности. Она обрабатывается полировкой с использованием алмазной пасты и последующим никелированием или хромированием. Отверстие в шаре соответствует размеру прохода. При вращении рукоятки штока шар поворачивается на 90 градусов и закрывает/открывает отверстие. В качестве уплотнения используются тефлоновые кольца, устойчивые к износу. Не предназначен для регулировки напора.

Кроме указанных видов запорной арматуры производится много других:

  • краны для сброса воздушных пробок в системе отопления;
  • клапаны аварийного сброса давления, устанавливаемые на сосудах;
  • вентили для регулировки напора в системе внутреннего водоснабжения.

Для перекрытия трубопровода в экстренных случаях используются шаровые клапаны.

Технология и способы производства

Изготовление трубопроводной арматуры – это сложный технологический процесс, включающий в себя ряд последовательных действий, обеспечивающих производство надежной и продаваемой продукцией.

Смотреть видео

Запорная и регулирующая арматура

Технология производства запорной арматуры для трубопроводов предусматривает следующие действия:

  1. Маркетинг на рынке соответствующей продукции с целью определения эффективного (продаваемого) спектра изделий.
  2. Проектно – изыскательские работы для создания моделей и типов эффективной продукции как по качеству, так и по затратам на изготовлении.
  3. Разработка технологии производства, определение оптимального состава оборудования.
  4. Разработка методов эффективного неразрушающего контроля качества продукции.
  5. Разработка эффективной рекламы своей продукции.
  6. Логистика и сбыт продукции.

Технология производства запорной арматуры для трубопроводов может быть представлена следующим образом:

  1. Закупка сырья для производства. Входной контроль качества сырья и комплектующих изделий.
  2. Производство заготовок для изготовления арматуры способом литья из чугуна, латуни и других подходящих материалов.
  3. Термообработка литых заготовок для придания им необходимых механических свойств.
  4. Механическая обработка рабочих поверхностей до необходимых параметров плоскостности и чистоты поверхности. Токарная обработка резьбовых соединений.
  5. Нанесение защитного покрытия гальваническим способом. Обычно применяется никелировка.
  6. Сборка водопроводной арматуры с применением деталей собственного производства и комплектующих изделий закупленных по кооперации.
  7. Финишный контроль качества готовых изделий и передача на склад готовой продукции. Нужно отметить, что промежуточные контрольные операции в ходе изготовления арматуры производятся после каждой технологической ступеньки. Например, после литья и гальваники обязательно производится ультразвуковой контроль на предмет выявления раковин и других несплошностей.
  8. Сбыт готовой продукции.

Предприятиям, которые намерены реализовать свою продукцию за рубеж, необходимо аттестовать ее по ИСО 9001. Важно, что в соответствии с требованиям этого стандарта, регламентируется не только конечный результат (изделия), но и весь процесс организации производства, начиная от документооборота.

Смотреть видео

"Мастер-класс" по трубопроводной арматуре с А.А. Яромой

Техническая документация

Производство запорной арматуры для трубопроводов и нефтепроводов в части общих требований регламентируется ГОСТом Р 53673-2009. Эксплуатационные правила и особенности установки рассматриваются рядом СНиПов в части соответствующих требований.
