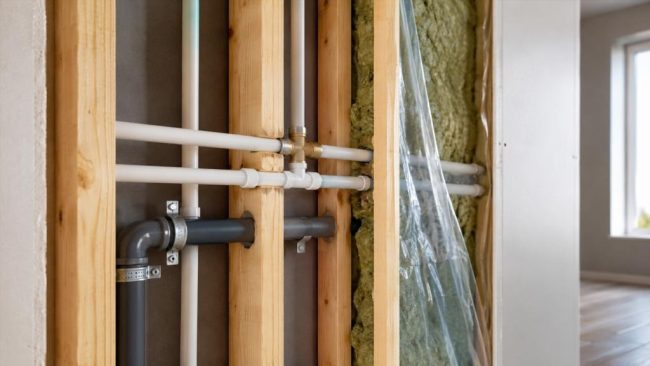

Основные риски скрытого размещения трубопровода в каркасном доме

Скрытое размещение трубопровода позволяет сохранить аккуратный интерьер и не занимать полезное пространство открыто проложенными коммуникациями. В каркасном доме такое решение особенно привлекательно: полости стен, перекрытий и других конструкций создают возможность убрать значительную часть инженерных линий из поля зрения. Однако именно скрытое положение труб делает требования к продуманности системы особенно высокими.

Главная особенность заключается не в самом факте нахождения труб внутри конструкции, а в последствиях возможной неисправности. Открытый участок обычно можно осмотреть, заметить изменение его состояния или сравнительно быстро определить место проблемы. Скрытая линия отделена от помещения обшивкой и элементами каркаса. Небольшая неисправность способна долго оставаться незаметной, а доступ к трубопроводу нередко связан уже не только с инженерными, но и с отделочными работами.

Поэтому скрытый трубопровод в каркасном доме стоит рассматривать как часть всей конструкции здания, а не как отдельную систему, существующую независимо от стен и перекрытий.

Почему каркасная конструкция требует особого внимания

Каркасный дом состоит из взаимосвязанных элементов, каждый из которых выполняет свою функцию. Внутри ограждающих конструкций могут находиться утеплитель, различные защитные слои, деревянные или металлические элементы каркаса и инженерные коммуникации.

Когда трубопровод проходит через такие зоны, его состояние начинает влиять не только на работу самой инженерной системы. Возможная утечка способна затронуть материалы, которые изначально не рассчитаны на постоянное увлажнение.

Особое значение имеют несколько факторов:

• возможность обнаружить неисправность на раннем этапе;
• доступность участков, требующих осмотра;
• влияние влаги на конструкционные и отделочные материалы;
• температурные изменения труб;
• передача шума и вибраций на каркас;
• взаимодействие трубопровода с утеплёнными зонами;
• сохранность элементов конструкции рядом с коммуникациями.

Удачное скрытое размещение — это не просто отсутствие видимых труб. Оно предполагает, что особенности трубопровода были учтены вместе с особенностями самого дома.

Главный риск — незаметная утечка

Любой трубопровод потенциально может потерять герметичность. Причиной становится не обязательно серьёзное разрушение. Проблема может развиваться постепенно и долго не давать явных признаков.

При открытом расположении капли, следы влаги или изменение поверхности трубы обычно проще обнаружить. В закрытой конструкции вода может сначала попадать на внутренние материалы, не выходя непосредственно в помещение.

Чем опасна влага внутри стены

Для каркасной конструкции особенно нежелательно длительное скрытое увлажнение. Вода может распространяться по внутренним поверхностям, впитываться в материалы и перемещаться дальше первоначального места утечки.

Из-за этого видимое мокрое пятно не всегда совпадает с точкой, где возникла проблема.

Продолжительное воздействие влаги может приводить к:

• намоканию теплоизоляционных материалов;
• ухудшению состояния внутренней отделки;
• появлению деформаций обшивки;
• повышению влажности деревянных деталей;
• возникновению благоприятных условий для биологического поражения материалов;
• необходимости вскрывать значительно большую площадь стены или перекрытия, чем предполагалось первоначально.

Особенно неприятны небольшие утечки, при которых вода поступает медленно. Система продолжает работать, заметного потока воды нет, а окружающие материалы постепенно набирают влагу.

Недоступные соединения повышают последствия неисправности

Сам трубопровод и его соединения следует рассматривать отдельно. Протяжённый участок трубы может находиться в конструкции годами без каких-либо изменений, тогда как места соединения элементов обычно требуют более внимательного отношения при оценке доступности системы.

Скрытие потенциально обслуживаемого участка за сплошной отделкой создаёт дополнительную проблему: даже после обнаружения неисправности к ней ещё необходимо получить доступ.

Это превращает локальный ремонт трубопровода в комплекс работ, связанных с домом:

• определяется предполагаемая зона повреждения;
• вскрывается отделка;
• проверяется состояние соседних материалов;
• после устранения проблемы восстанавливаются конструкционные и отделочные слои.

Чем меньше была предусмотрена возможность осмотра важных зон, тем выше вероятность, что поиск неисправности окажется сложнее самой неисправности.

Трубопровод и теплоизоляция стены

Скрытые коммуникации оказываются тесно связаны с тепловым режимом конструкции. Расположение трубы внутри стены не означает, что вокруг неё всегда поддерживаются такие же условия, как в жилом помещении.

Температура различных участков ограждающей конструкции различается. На неё влияют назначение стены, расположение утеплителя, состояние защитных слоёв, наружная температура, движение воздуха внутри конструкции и особенности эксплуатации здания.

Поэтому оценивать трубопровод только по принципу «он находится внутри дома» недостаточно.

Почему положение внутри стены имеет значение

Два участка одной коммуникации могут находиться в разных температурных условиях даже в пределах одной стены. Один расположен ближе к внутренней обшивке, другой — в более холодной части конструкции.

Для трубопровода это имеет значение сразу по нескольким причинам. Меняются температурные деформации материала, условия образования конденсата и характер воздействия окружающей среды.

Ошибочное представление о том, что любая внутренняя полость каркасного дома автоматически является тёплой и сухой, способно привести к неправильной оценке надёжности скрытой коммуникации.

Конденсат как отдельная проблема

Влага около трубопровода не всегда свидетельствует о протечке. При определённых условиях она может образовываться непосредственно на поверхности трубы.

Если температура её поверхности заметно отличается от температуры окружающего воздуха, а влажность достаточно высокая, возможно появление конденсата. В закрытой полости такой процесс особенно неудобен тем, что долго остаётся невидимым.

Небольшое количество влаги, появляющееся регулярно, способно создать постоянную влажную зону вокруг коммуникации. Причину при этом бывает трудно определить: внешние признаки могут напоминать слабую утечку.

При оценке скрытого трубопровода важно различать возможные источники влаги и учитывать не только герметичность системы, но и условия, в которых находится поверхность труб.

Температурное изменение размеров труб

Материалы трубопроводов изменяют размеры при изменении температуры. Степень такого изменения зависит от материала самой трубы и режима работы коммуникации.

Для открытой линии небольшие перемещения часто хорошо заметны и не затрагивают окружающую отделку. В закрытой полости взаимодействие трубы с конструкцией становится менее очевидным.

Если трубопровод соприкасается с жёсткими элементами, температурные перемещения могут сопровождаться напряжениями, трением или характерными звуками. Такие проявления не всегда означают серьёзную неисправность, но могут указывать на то, что коммуникация взаимодействует с каркасом сильнее, чем предполагалось.

Почему жёсткая фиксация не всегда означает стабильность

Интуитивно может казаться, что максимально неподвижная труба надёжнее свободно расположенной. На практике материал трубопровода сохраняет способность расширяться и сокращаться при изменениях температуры независимо от того, видит это владелец дома или нет.

Если естественные перемещения ограничены окружающими элементами, нагрузка не исчезает, а перераспределяется.

Именно поэтому при оценке скрытого трубопровода имеет значение не только прочность его крепления, но и характер взаимодействия с конструкциями.

Шум может передаваться через каркас

Скрытый трубопровод не обязательно становится тихим только потому, что находится за обшивкой. В некоторых случаях конструкция стены способна, наоборот, передавать возникающие в трубах звуки.

Источником шума могут быть движение среды внутри трубопровода, температурные изменения, вибрации или контакт трубы с жёсткими элементами дома.

Каркас и листовая обшивка способны передавать колебания на заметное расстояние. Тогда источник звука находится в одном месте, а слышен он в другом.

Наиболее распространённые проявления выглядят как:

• периодические щелчки;
• короткие потрескивания;
• гул;
• вибрация;
• звуки движения жидкости;
• шум, возникающий только при изменении режима работы системы.

При открытой коммуникации источник обычно легче локализовать. В закрытой стене одинаковый по характеру звук может распространяться по нескольким связанным элементам каркаса.

Проходы через элементы конструкции

Каркас здания выполняет несущую и формообразующую функцию, поэтому прокладку коммуникаций нельзя рассматривать отдельно от его устройства.

Особого внимания заслуживают места пересечения трубопроводом различных элементов конструкции. Здесь одновременно встречаются материалы с разными свойствами: труба, каркас, обшивка, изоляционные и защитные слои.

Проблемы в таких зонах связаны не только с трубопроводом. Неудачное взаимное расположение коммуникаций и конструкционных элементов может осложнить отделочные работы, дальнейший ремонт и эксплуатацию дома.

Важен также риск случайного повреждения скрытой трубы после завершения ремонта. Владелец видит готовую стену, но не всегда знает точное расположение всех находящихся за ней коммуникаций.

Риск повреждения при последующих работах

После закрытия стен трубопровод исчезает из поля зрения, но жизнь дома продолжается. На стенах устанавливают мебель, полки, декоративные элементы и различное оборудование. Спустя несколько лет первоначальная схема расположения коммуникаций может быть забыта.

Случайное механическое повреждение скрытой трубы относится к тем рискам, которые почти полностью связаны не с качеством самого трубопровода, а с недостатком информации о его расположении.

Особенно важна фиксация трасс коммуникаций до закрытия конструкций. Речь идёт не о сложной технической документации, а о возможности в дальнейшем установить, где находятся скрытые инженерные линии.

Полезными оказываются фотографии конструкций до монтажа чистовой обшивки, понятные схемы расположения коммуникаций и сохранённая проектная документация. Они не предотвращают все возможные проблемы, но заметно уменьшают неопределённость при последующем ремонте.

Скрытый трубопровод и ремонтопригодность

Надёжность инженерной системы иногда воспринимают как способность работать без вмешательства как можно дольше. Для скрытых коммуникаций этого недостаточно. Значение имеет и ремонтопригодность — возможность определить состояние системы и получить доступ к её важным участкам без неоправданного разрушения отделки.

Что означает хорошая ремонтопригодность

Ремонтопригодная система не обязательно должна полностью находиться на виду. Скрытая прокладка вполне совместима с разумным доступом к участкам, которые потенциально могут потребовать проверки.

При общей оценке полезно учитывать:

• какие части трубопровода остаются доступными;
• где находятся соединения и другие значимые элементы;
• можно ли локализовать неисправность без большого вскрытия;
• известно ли фактическое расположение скрытых линий;
• возможно ли осмотреть потенциально проблемные зоны;
• насколько сложным будет восстановление отделки после доступа к коммуникации.

Иногда более простой интерьер достигается ценой чрезвычайно сложного будущего ремонта. Такое решение нельзя считать удачным только потому, что после завершения работ трубы полностью незаметны.

Почему состояние отделки тоже может быть признаком проблемы

Скрытая коммуникация лишает владельца возможности непосредственно наблюдать за трубами, поэтому косвенные признаки приобретают большее значение.

Изменения поверхности стены или потолка не всегда связаны с трубопроводом, но необычные локальные дефекты заслуживают внимания, особенно если они появились неожиданно.

К возможным признакам неблагополучия относятся стойкое влажное пятно, изменение цвета отделки, локальное разбухание материала, деформация поверхности или появление запаха сырости.

Отдельный признак не позволяет точно определить причину. Например, влажность внутри конструкции может быть связана не только с трубопроводом, но и с другими источниками воды или особенностями влажностного режима стены. Однако игнорировать устойчивые изменения отделки из-за отсутствия видимой протечки не стоит.

Открытое и скрытое размещение: в чём различие подходов

Открытая прокладка выигрывает по доступности и простоте визуального контроля. Её недостаток очевиден: трубы остаются частью интерьера и могут ограничивать некоторые варианты отделки или расстановки.

Скрытая прокладка делает помещение визуально чище, но повышает требования к предварительной проработке системы.

Нельзя утверждать, что один вариант универсально лучше другого. Разница заключается в распределении преимуществ и рисков.

Открытая коммуникация проще для наблюдения и потенциального ремонта. Скрытая требует более внимательного отношения к долговечности, доступности ключевых участков, защите окружающих конструкций и сохранению информации о расположении труб.

В одном доме могут одновременно применяться разные подходы. Это позволяет не превращать скрытие коммуникаций в самоцель.

Типичные ошибки при оценке скрытой прокладки

Некоторые проблемы возникают ещё на уровне представления о том, каким должен быть хороший результат.

Желание скрыть абсолютно всё

Полное отсутствие видимых технических элементов воспринимается как признак качественного интерьера. Однако инженерная система имеет собственные эксплуатационные потребности. Если ради визуальной чистоты недоступными становятся зоны, состояние которых потенциально потребуется проверять, эстетическое преимущество может оказаться кратковременным.

Оценка только первоначальной надёжности

Даже качественный трубопровод работает в реальном доме, где происходят температурные изменения, ремонты, перестановки и естественное старение материалов.

Система должна оцениваться не только по состоянию на момент завершения строительства, но и с учётом последующей эксплуатации.

Отсутствие сведений о трассе

Через несколько лет точное положение трубы за стеной редко удаётся восстановить по памяти. Особенно сложно это сделать новому владельцу дома, который вообще не видел конструкцию до закрытия отделкой.

Игнорирование окружающих материалов

Протечка в бетонном или каменном помещении и протечка внутри многослойной каркасной стены могут иметь разные последствия. При оценке риска важно учитывать не только количество воды, но и способность окружающих материалов её впитывать, удерживать и скрывать.

Какие вопросы полезно обсудить со специалистом

До закрытия инженерных коммуникаций отделочными материалами полезно получить ясное представление не только о том, где проходят трубы, но и о том, как система будет обслуживаться в дальнейшем.

Стоит уточнить:

• какие участки трубопровода окажутся полностью скрытыми;
• какие элементы останутся доступными для осмотра;
• как предполагается обнаруживать возможные неисправности;
• какие зоны стены особенно чувствительны к увлажнению;
• как учитываются температурные изменения труб;
• может ли работа системы передавать шум на каркас;
• каким образом будет зафиксировано фактическое расположение коммуникаций;
• какие участки могут потребовать доступа в течение срока эксплуатации дома.

Ценность этих вопросов заключается в том, что они помогают оценить систему как часть здания, а не только как набор труб.

Скрытая прокладка должна оставаться понятной

Основной недостаток трубопровода внутри каркасных конструкций связан не с тем, что трубы невидимы. Проблемы начинаются тогда, когда вместе с трубами становятся «невидимыми» их расположение, состояние и возможные способы доступа.

Хорошо продуманная инженерная система может быть почти полностью скрыта и при этом оставаться понятной с точки зрения эксплуатации. Известно, где проходят коммуникации, важные зоны доступны, потенциальные последствия утечки учтены, а конструкция стены не мешает обслуживанию больше, чем это необходимо.

При оценке такого решения полезно смотреть дальше готового интерьера. Через несколько лет значение будет иметь не только аккуратный внешний вид помещения, но и возможность быстро понять, что происходит внутри стены, если работа трубопровода изменится.

В каркасном доме это особенно важно, поскольку инженерные коммуникации тесно соседствуют с материалами стен и перекрытий. Чем лучше согласованы между собой трубопровод, конструкция здания и будущий доступ к системе, тем меньше скрытая прокладка создаёт дополнительных эксплуатационных рисков.
