Запорные клапаны (вентили): виды, устройство и отличия от задвижек и кранов

Запорные клапаны, или запорные вентили, — один из основных элементов трубопроводной арматуры. Они управляют потоками жидкостей и газов в разных системах, полностью перекрывая или открывая проход.

В статье рассмотрим конструктивные особенности запорных клапанов, принцип действия и классификацию по различным признакам. Обсудим материалы изготовления и технические параметры, которые стоит учитывать при выборе.

Тема запорной арматуры имеет практическое значение для инженеров-проектировщиков и специалистов по монтажу и эксплуатации трубопроводных систем. Знание видов запорных клапанов и их характеристик помогает оптимизировать проектирование и эксплуатацию трубопроводов.

Что такое клапан запорный и где он применяется

Клапан запорный — это специальный элемент трубопроводной арматуры, предназначенный для полного перекрытия потока рабочей среды. Его работа основана на поступательном движении запирающего элемента вдоль оси седла (параллельно оси потока рабочей среды). В отличие от регулирующей арматуры, запорный клапан функционирует в двух основных положениях: «открыто» и «закрыто». Это позволяет эффективно управлять потоками и обеспечивать надежное отключение участков трубопровода.

Определение и назначение запорного клапана

Основное назначение запорного клапана заключается в герметичном отключении участков трубопровода. Это особенно важно в случаях ремонта, аварийных ситуаций или технологических переключений. Запорные клапаны обеспечивают безопасность и надежность работы трубопроводных систем, предотвращая утечки и минимизируя риски.

Основные сферы применения

Запорные клапаны находят широкое применение в различных отраслях. Рассмотрим основные сферы их использования:

Промышленные трубопроводы

В промышленных трубопроводах, таких как нефтегазовая, химическая и пищевая отрасли, запорные клапаны играют ключевую роль. Они обеспечивают надежное управление потоками и защиту оборудования.

Жилищно-коммунальное хозяйство

В ЖКХ запорные клапаны, или клапан в ЖКХ, используются для водоснабжения, отопления и канализации. Они помогают контролировать подачу ресурсов и поддерживать стабильную работу систем.

Энергетика и теплоснабжение

В энергетическом секторе запорные клапаны применяются для управления паром, горячей водой и конденсатом. Они обеспечивают безопасность и эффективность работы теплообменных установок.

Принцип работы и устройство запорного клапана

Запорный клапан играет ключевую роль в управлении потоками различных жидкостей и газов. Его принцип работы основан на механизме, который позволяет надежно перекрывать или открывать поток среды. Основным элементом этого механизма является золотник, который перемещается вдоль оси седла, обеспечивая герметичность и контроль над потоком.

Механизм запирания потока

Механизм запирания потока включает в себя важные компоненты, такие как уплотнительные поверхности. Эти поверхности должны плотно прилегать друг к другу, чтобы достичь необходимой герметичности. При этом, при вращении маховика шпиндель через ходовую гайку преобразует вращательное движение в поступательное, а шток передаёт усилие запирающему элементу.

Схема работы вентиля

Работа запорного клапана делится на два основных этапа: открытие и закрытие клапана. Открытие клапана происходит при подъеме золотника, что увеличивает проходное сечение и снижает гидравлическое сопротивление. Это позволяет жидкости или газу беспрепятственно проходить через клапан.

Открытие клапана

Когда золотник поднимается, происходит увеличение проходного сечения. Это не только снижает сопротивление потоку, но и обеспечивает более эффективное использование системы. Открытие клапана важно для нормальной работы всей системы трубопроводов.

Закрытие клапана

Закрытие клапана осуществляется опусканием золотника до контакта с седлом. Это создает удельное давление на уплотнение, что приводит к полному перекрытию потока. Важно отметить, что вентили чувствительны к направлению потока, и среда чаще всего подается «под золотник». Это облегчает закрытие и снижает износ.

Кроме того, недопустимо использование клапана в полуоткрытом состоянии, так как это может привести к вибрациям и эрозии. Следовательно, правильное понимание принципа работы запорного клапана является критически важным для его эффективной эксплуатации.

Основные конструктивные элементы вентиля

Конструкция запорного клапана состоит из нескольких ключевых элементов, каждый из которых играет важную роль в его функциональности и надежности. Понимание этих компонентов поможет вам лучше оценить их работу и выбрать подходящий клапан для ваших нужд.

Корпус и седло клапана

Корпус клапана является основной несущей деталью, которая воспринимает давление рабочей среды. Он обеспечивает защиту внутренних компонентов и поддерживает целостность конструкции. Внутри корпуса расположено седло, к которому прижимается запорный орган.

Типы присоединений корпуса могут быть различными:

• Фланцевое соединение
• Муфтовое соединение
• Штуцерное соединение
• Под приварку

Запорный орган (золотник)

Запорный орган, или золотник, отвечает за перекрытие потока. Его форма может варьироваться:

• Тарельчатый
• Конусный
• Игольчатый

Материалы уплотнительной поверхности также имеют значение для долговечности и герметичности работы клапана.

Шток, маховик и привод

Шток клапана передает усилие от маховика или привода к золотнику. Важно, чтобы его поверхность была тщательно обработана и защищена от коррозии.

Маховик является ручным органом управления, однако в механизированных версиях могут использоваться:

• Электроприводы
• Пневмоприводы
• Гидроприводы

Сальниковый узел и уплотнения

Сальниковый узел служит для герметизации места выхода штока из корпуса. Он предотвращает утечки рабочей среды. Материалы набивки могут включать:

• Фторопласт
• Графит
• Терморасширенный графит

Важно следить за состоянием сальникового узла, проводить подтяжку и замену по мере необходимости.

Классификация запорных клапанов по типу запирающего элемента

Запорные клапаны можно классифицировать по типу запирающего элемента, что играет важную роль в их функциональности и применении. В данной категории выделяют арматуру с возвратно-поступательным движением запирающего элемента (собственно клапаны) и арматуру с вращательным движением (краны и дисковые затворы). Рассмотрим каждый из них подробнее.

Клапаны с возвратно-поступательным движением

Эти клапаны используют золотник, который перемещается вдоль оси, что позволяет эффективно контролировать поток жидкости или газа. В рамках данной группы выделяются два подтипа:

Односедельные конструкции

• Простота конструкции: односедельные клапаны имеют один золотник и одно седло, что делает их более простыми в производстве и обслуживании.
• Хорошая герметичность: благодаря простой конструкции, они обеспечивают высокую степень герметичности.
• Усилие на штоке: при больших диаметрах возникает значительное усилие на штоке, что может требовать более мощного привода.

Двухседельные конструкции

• Уравновешивание усилий: два золотника на общем штоке помогают уравновесить усилия от давления среды.
• Снижение нагрузки: это снижает нагрузку на привод, что может увеличить срок службы устройства.
• Герметичность: однако, герметичность может быть несколько хуже из-за сложности одновременной притирки двух пар уплотнений.

Клапаны с вращательным движением

Среди запорной арматуры с вращательным движением выделяют краны и дисковые затворы. Они работают на основе вращательного движения запирающего элемента, что позволяет быстро открывать и закрывать поток. Однако классический вентиль относится к клапанам с возвратно-поступательным движением.

В рамках данной статьи мы сосредоточимся на вентилах с осевым перемещением, так как они наиболее распространены в различных отраслях. Примеры обозначений для таких клапанов:

• Односедельные клапаны: 15с22нж
• Двухседельные клапаны: 25с50нж

Виды запорных клапанов по способу управления

Запорные клапаны могут управляться различными способами, что влияет на их применение и функциональность. Основные виды управления включают ручное и механизированное. Каждый из этих способов имеет свои особенности и преимущества, которые стоит рассмотреть более подробно.

Клапаны с ручным управлением

Ручные клапаны представляют собой простое и надежное решение для управления потоком. Они могут быть оснащены:

• маховиками
• рукоятками
• редукторами для снижения усилия при больших диаметрах

Однако, несмотря на свою простоту, ручное управление имеет ограничения. Оно не позволяет дистанционно управлять клапаном и требует значительных усилий при частых переключениях.

Клапаны с механизированным приводом

Механизированные приводы используются в автоматизированных системах и на трубопроводах большого диаметра. Они обеспечивают более эффективное управление и могут быть различных типов:

Электрический привод

Электропривод клапана обеспечивает:

• точное позиционирование
• интеграцию в автоматизированные системы управления технологическими процессами (АСУ ТП)
• возможность аварийного закрытия по сигналу

Пневматический и гидравлический привод

Пневматический привод использует сжатый воздух и отличается быстродействием и взрывобезопасностью. Гидравлический привод, в свою очередь, применяется в ситуациях, когда требуется передать большие усилия. Эти системы позволяют эффективно управлять клапанами в сложных условиях.

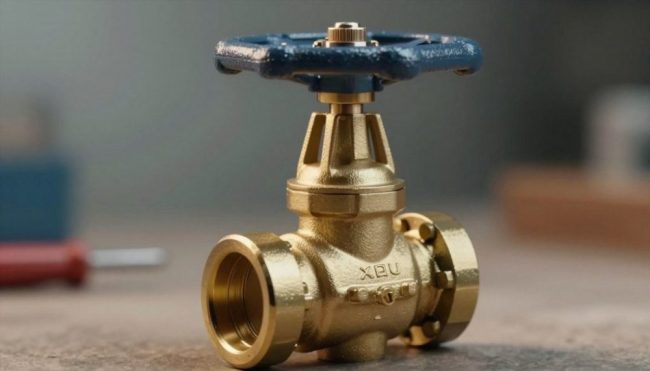

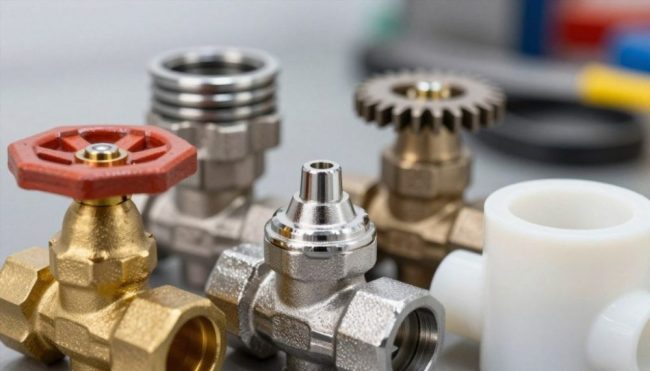

Материалы изготовления запорных клапанов

Запорные клапаны изготавливаются из различных материалов, которые определяют их характеристики и область применения. Выбор материала зависит от условий эксплуатации, таких как давление, температура и химическая стойкость. Рассмотрим основные корпусные и уплотнительные материалы, используемые в производстве запорных клапанов.

Корпусные материалы

Корпус запорного вентиля может быть выполнен из различных металлов и сплавов, каждый из которых имеет свои преимущества:

Чугун, сталь, нержавеющая сталь

• Чугунный клапан (СЧ20, ВЧ40) экономичен и широко используется в системах водоснабжения и теплоснабжения. Он подходит для работы при давлении до 1,6 МПа и температуре до 200 °C.
• Стальной клапан (20, 25Л) предназначен для более высоких давлений и температур, включая паровые системы.
• Нержавеющий клапан (12Х18Н10Т, 10Х17Н13М2Т) применяется в агрессивных средах и пищевой промышленности благодаря своей коррозионной стойкости.

Цветные сплавы и полимеры

• Цветные сплавы (латунь, бронза) часто используются в малых диаметрах и для специфических сред.
• Полимеры (ПВХ, ПП, ПВДФ) находят применение в химической промышленности и водоподготовке благодаря своей устойчивости к химическим веществам.

Уплотнительные материалы

Уплотнительные материалы играют важную роль в обеспечении герметичности запорных клапанов. Наиболее распространенные материалы включают:

• Резина — обеспечивает хорошую герметичность и применяется в обычных условиях.
• Фторопласт — устойчив к агрессивным химическим веществам и высоким температурам.
• Металл по металлу — используется в условиях высоких давлений и температур.
• Наплавки из стеллита — применяются для увеличения износостойкости.

Важно учитывать совместимость материалов с рабочей средой, чтобы обеспечить надежность и долговечность запорных клапанов.

Технические характеристики и параметры выбора

При выборе запорного клапана необходимо учитывать множество технических характеристик. Эти параметры влияют на эффективность работы устройства и его долговечность. Рассмотрим ключевые характеристики, которые помогут вам сделать правильный выбор.

Номинальное давление и температура

Номинальное давление клапана, обозначаемое как PN, и температура, обозначаемая как t, являются основными факторами, определяющими выбор материала корпуса и уплотнений. Для различных типов запорных клапанов существуют стандартные значения давления, такие как:

• 1,6 МПа
• 2,5 МПа
• 4,0 МПа
• 6,3 МПа
• 10,0 МПа

Правильный выбор этих параметров обеспечивает надежность и безопасность эксплуатации запорного клапана.

Условный проход и пропускная способность

Условный проход клапана (DN) определяет его габариты и пропускную способность. Он влияет на то, сколько жидкости или газа может пройти через клапан за единицу времени. Связь между DN и коэффициентом пропускной способности Kv очень важна. Неправильный выбор DN может привести к увеличению гидравлического сопротивления и снижению эффективности системы.

Класс герметичности и ресурс работы

Класс герметичности клапана по ГОСТ 9544-2015 указывает на допустимую утечку в затворе. По ГОСТ 9544-2015 для большинства запорных клапанов рекомендуются классы AA, A или B в зависимости от назначения, что гарантирует минимальные потери рабочей среды. Ресурс работы клапана — это количество циклов «открыто-закрыто» до потери герметичности, что зависит от материалов уплотнений и условий эксплуатации.

При выборе запорного клапана важно учитывать следующие рекомендации:

• Не занижать DN.
• Учитывать гидравлическое сопротивление.
• Проверять совместимость с рабочей средой.

Маркировка и условные обозначения запорных клапанов

Маркировка запорных клапанов играет важную роль в их идентификации и правильном использовании. Она позволяет пользователям быстро понять основные характеристики устройства, что особенно важно в условиях промышленной эксплуатации. В соответствии с ГОСТ 4666-2015, на корпусе клапана должны быть указаны ключевые параметры, такие как товарный знак изготовителя, условное обозначение, номинальное давление PN, условный проход DN, материал корпуса и стрелка направления потока.

Стандарты маркировки по ГОСТ

Согласно стандартам, маркировка запорных клапанов должна быть четкой и долговечной. Это гарантирует, что информация будет доступна в течение всего срока службы клапана. Основные элементы маркировки включают:

• Товарный знак изготовителя
• Условное обозначение
• Номинальное давление (PN)
• Условный проход (DN)
• Материал корпуса
• Стрелка направления потока

Расшифровка условных обозначений

Условные обозначения клапанов содержат важную информацию о их характеристиках. Например, обозначение 15кч18п расшифровывается следующим образом:

• 15 — номинальный диаметр DN 15,
• кч — материал корпуса (ковкий чугун),
• 18 — номер модели,
• п — материал уплотнительных колец (пластмасса).

Другой пример, 15с22нж:

• 15 — номинальный диаметр DN 15,
• с — материал корпуса (сталь),
• 22 — номер модели,
• нж — материал уплотнительных поверхностей (нержавеющая сталь).

Важно, чтобы маркировка была стойкой к воздействию среды, чтобы обеспечить надежность и безопасность в эксплуатации.

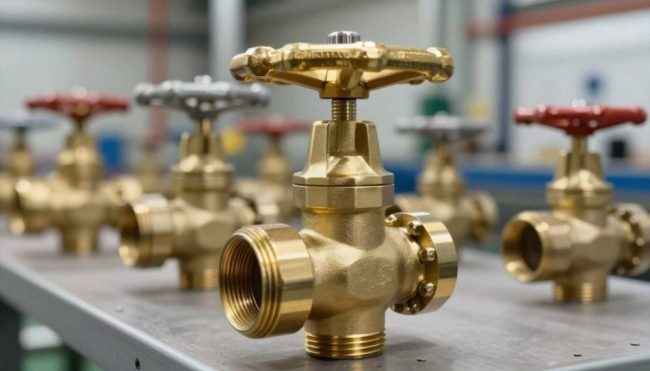

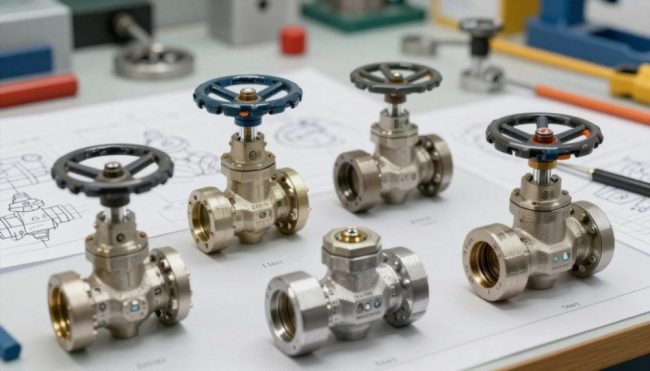

Отличия запорных клапанов от задвижек

Запорные клапаны и задвижки — это два важных элемента трубопроводных систем, но они имеют разные конструкции и функции. Понимание их отличий поможет выбрать правильное оборудование для конкретных задач.

Конструктивные различия

Основное отличие заключается в конструкции. У запорного клапана запирающий элемент перемещается вдоль оси седла (параллельно оси потока) и прижимается к седлу. Это обеспечивает надежное закрытие и минимальное утечку. В отличие от этого, задвижка использует клин или шибер, который перемещается в плоскости, перпендикулярной оси трубопровода, перекрывая проход.

Кроме того, запорный клапан имеет большее гидравлическое сопротивление из-за изогнутого пути потока. Задвижка, напротив, обеспечивает почти прямоточный путь, что делает ее более эффективной в больших трубопроводах.

Эксплуатационные особенности

С точки зрения эксплуатации, запорные клапаны открываются и закрываются быстрее, что делает их идеальными для систем с частыми переключениями. Однако они требуют большего усилия при больших диаметрах. Задвижки, как правило, предпочтительнее для магистральных трубопроводов с редкими переключениями.

Сравнение по назначению и условиям работы

В зависимости от назначения, задвижки чаще используются в тепловых сетях, тогда как запорные клапаны находят применение в внутридомовых системах. Например, для трубопроводов диаметром до 300 мм лучше использовать запорные клапаны, а для крупных магистралей — задвижки.

Отличия запорных клапанов от шаровых кранов

Запорные клапаны и шаровые краны часто используются в системах трубопроводов, но их принципы действия и области применения значительно различаются. Эти различия важны для правильного выбора оборудования в зависимости от условий эксплуатации.

Принцип действия и герметичность

Основное отличие клапана запорного от шарового крана заключается в механизме запирания потока. У шарового крана запирающий элемент представляет собой шар со сквозным отверстием, который поворачивается на 90 градусов. Это обеспечивает почти нулевую утечку (класс A или AA по ГОСТ 9544-2015) и минимальное гидравлическое сопротивление.

С другой стороны, запорный клапан использует золотник с поступательным движением. Это делает его более ремонтопригодным, так как можно заменить уплотнение или притереть золотник. В отличие от шарового крана, который чаще заменяется целиком, клапан можно обслуживать, что значительно увеличивает его срок службы.

Области предпочтительного применения

Шаровые краны лучше всего подходят для использования в системах, где требуется быстрое перекрытие потока, например, в газовых и водных системах. Они отлично работают с малыми и средними диаметрами трубопроводов.

Запорные клапаны, в свою очередь, применяются в условиях высоких температур и давлений, таких как паровые системы. Они обеспечивают плавное закрытие и возможность ремонта, что делает их идеальными для использования в сложных промышленных процессах.

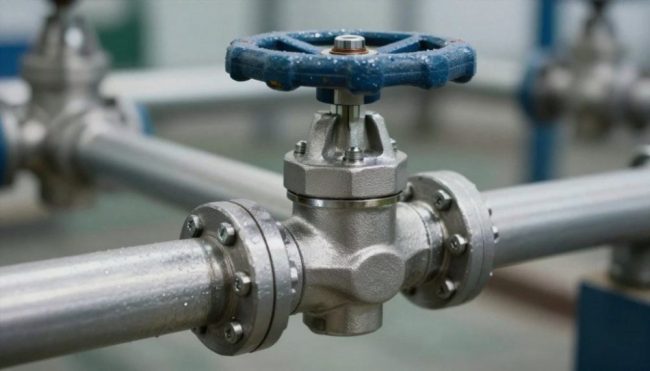

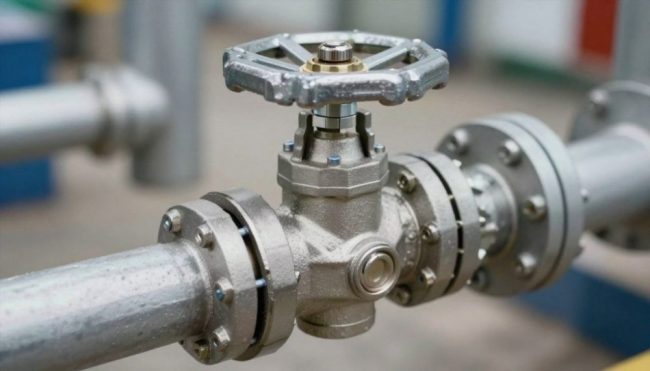

Правила монтажа и эксплуатации запорных клапанов

Правильный монтаж и эксплуатация запорных клапанов играют ключевую роль в обеспечении надежности трубопроводных систем. Соблюдение рекомендаций по установке поможет избежать многих проблем в будущем.

Рекомендации по установке на трубопровод

При установке запорного клапана необходимо учитывать направление потока, указанное стрелкой на корпусе. Это важно для правильного функционирования клапана. Также следует обеспечить соосность трубопровода, чтобы избежать перекосов и напряжений.

Для фланцевых клапанов необходимо равномерно затягивать крепеж. Использование прокладок, соответствующих среде, также является обязательным условием. Рекомендуется устанавливать клапан маховиком вверх или в сторону, чтобы предотвратить скопление загрязнений в сальнике.

Обслуживание, ремонт и замена

Обслуживание запорного клапана включает периодический осмотр сальникового узла. Важно подтягивать или заменять набивку, а также смазывать резьбу штока для предотвращения заедания.

При ремонте может потребоваться притирка уплотнительных поверхностей или замена золотника и седла. Регулярное обслуживание значительно продлевает срок службы клапана.

Типичные неисправности и способы их устранения

Наиболее распространенные неисправности включают течь по штоку, которая устраняется подтяжкой сальника. Негерметичность затвора можно устранить притиркой или заменой уплотнений.

Если шток заедает, необходимо провести его очистку и смазку. Чтобы продлить ресурс клапана, избегайте его использования в полуоткрытом состоянии и защищайте от замерзания.

Заключение

Запорный клапан надежно перекрывает поток в системах любого типа. Он особенно удобен там, где приходится часто переключать режимы, а также при работе с паром и высокими температурами. Чтобы выбрать подходящий клапан, смотрите на рабочее давление, температуру, диаметр и материал.

Разница между запорными клапанами, задвижками и шаровыми кранами — то, что помогает не ошибиться при проектировании и эксплуатации и подобрать нужное решение под задачу. Точные характеристики и области применения удобнее уточнять в технических каталогах производителей.

Монтаж и эксплуатация по правилам — залог долгой службы запорной арматуры. Эти рекомендации помогут выжать максимум эффективности и надежности из ваших систем.

Частые вопросы

Что такое запорный клапан?

Запорный клапан — это арматура, предназначенная для полного перекрытия потока рабочей среды за счёт перемещения запирающего элемента, который перемещается вдоль оси седла (параллельно оси потока рабочей среды).

В каких сферах применяется запорная арматура?

Запорная арматура используется в промышленных трубопроводах, жилищно-коммунальном хозяйстве, энергетике и теплоснабжении, обеспечивая герметичное отключение участков трубопровода.

Каков принцип работы запорного клапана?

Принцип работы запорного клапана основан на перемещении золотника, который прижимается к седлу, перекрывая поток. При открытии клапана золотник поднимается, увеличивая проходное сечение.

Какие конструктивные элементы включает запорный клапан?

Запорный клапан состоит из корпуса, седла, запорного органа (золотника), штока, маховика и привода, а также сальникового узла для герметизации.

Каковы основные материалы изготовления запорных клапанов?

Запорные клапаны изготавливаются из различных материалов, включая чугун, сталь, нержавеющую сталь, цветные сплавы и полимеры, в зависимости от условий эксплуатации.

Какие технические характеристики важны при выборе запорного клапана?

При выборе запорного клапана важны рабочее давление, температура, условный проход, пропускная способность, класс герметичности и ресурс работы.

Как осуществляется маркировка запорных клапанов?

Маркировка запорных клапанов по ГОСТ включает товарный знак изготовителя, условное обозначение, номинальное давление, условный проход и материал корпуса.

В чем отличие запорных клапанов от задвижек?

Запорные клапаны имеют запирающий элемент, который перемещается вдоль оси седла (параллельно оси потока), в то время как задвижки используют клин или шибер, перемещающийся в плоскости, перпендикулярной оси трубопровода.

Каковы преимущества запорных клапанов по сравнению с шаровыми кранами?

Запорные клапаны обеспечивают большую ремонтопригодность и подходят для высокотемпературных сред, в то время как шаровые краны обеспечивают минимальное гидравлическое сопротивление и быстрое перекрытие.

Какие рекомендации по монтажу и эксплуатации запорных клапанов?

При монтаже запорных клапанов необходимо соблюдать направление потока, обеспечивать соосность трубопровода и проводить регулярное обслуживание, включая подтяжку сальников и замену уплотнений.
