Как произвести врезку в водопровод под давлением своими руками: все способы в одном месте

Фото – устройство для врезки в водопровод под давлениемНаиболее надежным способом организовать водоснабжение загородного дома  является подключение внутренней водопроводной сети к действующей системе. Но возможность перекрытия магистрального водопровода имеется далеко не всегда, поэтому встает вопрос  о выполнении врезки в водопровод под давлением.

Эта операция может выполняться как с применением сварочных работ, так и без них. Но в любом случае такие работы должны выполняться квалифицированными специалистами при наличии у них специального допуска и оформленного разрешения на выполнение подключения.

Получение допуска на производство работ

Учитывая важность водопроводной магистрали как объекта обеспечения жизненно важным продуктом, допуск для производства врезки нужно получать в местном управления водоканала. Способ выполнения не важен – с применением сварки, или без нее.

Подключение, выполненное самовольно, считается незаконной и за ней следуют меры административного воздействия с материальным наказанием.

Утвержденную копию планировки участка выдает Федеральный центр, регистрирующий земельное владение, а техусловия по подключению формулирует отделение Водоканала. В них должны быть указаны следующие данные:

  • место выполнения врезки;
  • размер трубы магистрального водопровода;
  • данные, которые могут понадобиться при производстве врезки.

Такой документ может быть исполнен в специализированной проектной организации, но это не отменяет его утверждения в водоканале.

Документ на производство врезки зарегистрируется в местном отделении санэпидстанции. Набор документом, представляемых в СЭС, сопровождается заявлением о необходимости подключения к центральной водопроводной сети.

Учитывая всевозможные ограничения, очевидно, что экономия средств за счет приложения собственных усилий, возможна только при выполнении земляных работ. Остальное может выполняться только специалистами при наличии специальных допусков.

Подключение в водопровод под напором запрещена при следующих условиях:

  • трубопровод выполнен из трубы большого диаметра;
  • при отсутствии подключения к центральной схеме канализационных стоков;
  • если при врезке не предусмотрена установка приборов учета расхода воды.

Приспособление для врезки в водопровод под давлением

Врезаться в трубопроводную систему с остановкой прокачки связана с значительными материальными потерями. Чтобы произвести такую операцию, необходимо:

  1. Сбросить давление в водопроводе и слить находящуюся в нем воду. Это связано со значительным перебоем водоснабжения всех объектов, задействованных на данной трубе.
  2. Выполнить отверстие в стенке трубы доступным способом.
  3. Установить отводной патрубок, смонтировать на нем кран или задвижку.
  4. Смонтировать узел подключения от отвода к внутренней разводке в доме и на участке.
  5. Проверить все соединения на герметичность.
  6. Заполнить трубопровод водой, сбросить воздушные пробки, поднять напор в системе до необходимой величины.

Очевидно, что временные и энергетические затраты при такой технологии подключения весьма значительны.

Поэтому разработана и применяется технология установки отводов на трубы, находящиеся под напором  без остановки функционирования водопровода.

Перед тем, как сделать врезку в водопровод под давлением, следует на трубу установить специальный седельный хомут, так называемую «седелку». Она представляет собой разрезную муфту, которая стягивается винтами.

Для уплотнения используется резиновая прокладка. На полумуфте изготавливается фланец или обрезок трубы для ввода сверла. Вариант уплотнения резиной применяется при производстве врезки в трубу из пластика.

Фото – схема устройства седельного хомута для врезания в трубопровод

Фото – вариант устройства приспособления для врезания с отводным шаровым краном

При сверлении труб из чугуна или  стали, используется седелка в виде охватывающего слоя пластичного материала, нанесенного по внутренней поверхность муфты.

В настоящее время широкое применение находят универсальные сделки, которые изготавливаются из металлической полосы. Их конструкция напоминает стяжной хомут для автомобилей.

Учитывая постоянное совершенствование инструмента, обращаем внимание на устройство, в которое устанавливается фреза и используется кран, установленный сбоку для отвода воды при прохождении стенки.

При врезке в пластиковую трубу водопровода под давлением используются встроенные нагревательные элементы, которые позволяют проплавлять стенку без использования резки.

Для использования с трубками большого диаметра применяются седелки трехсоставные.

Установка седелки

Фото – схема установки седелки и врезки в трубу водопроводаКрепление этого элемента конструкции производится стяжкой винтами. При этом затяжку нужно производить, затягивая винты поочередно, чтобы половинки муфты сходились равномерно, без перекоса.

На стальных трубах необходима тщательная подготовка поверхности вплоть до обработки металлической щеткой или наждачной шкуркой.

При сверлении для врезки в чугунную трубу водопровода под давлением, осевое усилие на инструмент нужно производить с меньшим нажимом, чтобы избежать излома стенки, поскольку чугун хрупок.

Способы врезания в трубопровод

Подсоединение к трубопроводу производится разными способами. Простейший из них заключается в следующем.

Смотреть видео

Как я делаю врезку под давлением в водопровод

Рассмотрим простейший метод

Он заключается в установке переходного запорного элемента перед сверлением стенки на трубе. С этой целью используется шаровый кран, закрепляемый на седелке. В открытом положении он пропускает через проходное отверстие сверло.

Чтобы защититься от выброса воды на него, сквозь отверстие на крышке надевается верхний обрезок  пластиковой бутылки. После прохождения стенки трубы сверло извлекается из отверстия и перекрывается шаровый кран.

Если врезка в водовод производится в стальную трубу, можно поступить еще проще – достаточно приварить к трубе отвод с резьбовым концом и установить на него тот же шаровый кран. Дальнейшие действия выполняются по указанной схеме.

Встраиваемые фрезы

Такой инструментарий оснащается корончатым сверлом для выполнения отверстия и защищающим клапаном для сдерживания обратного напора воды.

Фото – приспособление с фрезой для врезки в водопровод под напоромВращение инструмента производится вручную посредством воздействие на рукоятки. Профессиональный инструмент работает с использованием привода от электродрели. Торец патрубка оснащается запорным устройством, через него которое инструмент заводится внутрь.

В нерабочем положении патрубок заперт клапаном, который открывается при нажатии на него. По окружности патрубка установлено резиновое уплотнение в форме кольца.

Приспособления такой конструкции чаще всего используются для врезки в полиэтиленовые трубопроводы

По завершении сверления возможно небольшое протекание воды, пробивающейся через насадку. Фреза выводится в обратном направлении до касания с клапаном, он закрывается и перекрывает протечку.

Боковой отвод должен находиться в закрытом положении и открывается только по окончании монтажа водопровода в доме и на участке.

Использование сверловочных хомутов

Довольно часто для врезки в трубопровод под давлением используются засверловочные хомуты. В комплект продажи таких изделий, как правило, включаются насадки и поворотные разъемы.

Фото – хомут засверловочный для врезки в трубопровод

Конструктивно такие изделия могут быть исполнены в нескольких вариантах, применяются для подключения труб диаметром от 80 миллиметров. При сверлении обязательно глубокое кернение трубы, чтобы избежать соскальзывания сверла по наклонной поверхности.

Другие способы врезки

Нужно обратить внимание на типовое устройство для врезки, популярное у работников водоканала. Оно имеет вид трубы с многослойными уплотнениями. Его надевают на магистральную трубу и крепят длинными шпильками.

Смотреть видео
[sociallocker]

Как сделать врезку в трубу под давлением
[/sociallocker]

Герметичность устройства настолько совершенна, что при прохождении стенки сверлом просачивания не происходит. В данном устройстве устанавливается манометр, изменение показателей которого свидетельствует об окончании сверления.

Основные этапы процедуры врезки

Подводя итог сказанному, можно выделить основные этапы производства работ:

  1. Установка хомута для врезки на магистральный трубопровод.
  2. Монтаж запирающего устройства.
  3. Сверление отверстия стенке трубы
  4. Подключение внутридомовой водопроводной трубы к врезке.

Для установки дополнительного подключения к водопроводу на участке или в доме не требуется дополнительного согласования и может быть выполнено самостоятельно.

Правила определения места врезки

Фото – принципиальная схема врезки в магистральный водопроводОбычно подсоединение к водопроводу производится в ближайшем смотровом колодце  на прямом участке. Основное правило – отводная труба должна закладываться ниже уровня промерзания грунта.

Для средних широт она составляет 1,2-1,5 метра. Но траншей должна быть глубже приблизительно на полметра, поскольку предстоит устроить дренажный слой из песка и гравия.

В ряде случаев трубопровод дополнительно утепляют пенопластовыми материалами, а также устанавливают греющий кабель с автоматическим включением при температуре 0- +2 градуса.

Отводная ветка водопровода оснащается сливным краном, устанавливаемым непосредственно за врезкой.

Перед началом рытья траншеи нужно убедиться в отсутствии ее пересечения с другими коммуникативными системами – кабелями связи, энергоснабжения или канализации.

Как подобрать материалы для врезки

Подключение к магистральному водопроводу производится с использованием труб из различных материалов – полиэтилена, чугуна, стали, в том числе с защитными покрытиями.

При использовании материалов из чугуна следует учитывать его свойства, особенно такое, как повышенная способность к излому. Нужно выбирать трубы из чугуна с шаровидным графитом, который более пластичен, а в процессе обработки не применять значительных усилий на инструмент.

Труба, применяемая для врезки должна быть по диаметру меньше магистральной.

Смотреть видео

5-2 Врезка холодной воды в городскую сеть водопровода

Подключение производится трубами размером от 50 миллиметров.

При подключении к трубопроводу из пластика используются изделия с встроенными нагревательными элементами, способными термическим способом выполнить отверстие, при этом одновременно устанавливается калибрующая фреза для получения точного сочленения.

При давлении до 1,6 МПа в пластиковой магистрали применяются седельные хомуты, создающие равномерное давление по всей площади контакта, что предотвращает деформацию пластичного изделия.

Использование седелок со встроенной фрезой и обратным клапаном позволяет в соединении сварку, после чего срок службы такой врезки возрастает до 50 лет.

Общие правила выполнения отвода

Врезка производится с использованием одного из описанных способов. При этом передний конец трубы подключается непосредственно к врезанному элементу, а второй – через счетчик расхода воды – к разводке внутреннего водопровода.

Фото – прибор учета расхода водыТаким образом, местом установки счетчика является промежуток между вентилем/задвижкой врезки и вентилем подключения к внутренней водопроводной сети. При установке прибора необходимо использовать также клапан обратного хода, препятствующие образованию течению жидкости вспять.

Для случаев, кода введение водопровода в дом связано с пересечение стены или фундамента, отверстие в них должно быть больше диаметра самой трубы примерно не 200 миллиметров.

По окончании монтажа и необходимых испытаний его необходимо заделать с использованием смоляных прядей или водонепроницаемого сальника. Финишная отделка поверхности выполняется цементным раствором.

Испытания и регулировка давления в водопроводе

Врезка под давлением в водопроводное оборудование является завершающим этапом его монтажа. Цель такого мероприятия – проверка качества соединений, выполненных при сборке.

Для этого нужно выполнить следующие мероприятия:

  1. Заполнить водопровод водой полностью. Для этого нужно открыть все несколько кранов в доме, чтобы была возможность стравить воздух из системы. Кроме того, в нормально спланированном водопроводе должен быть установлен автоматический клапан для удаления воздуха.
  2. Замерить давление воды на месте врезки отводной трубы. Для водопровода в районах с малоэтажной застройкой оно поддерживается в пределах 1,5-2,8 атмосфер.
  3. Нужно учитывать, что некоторые виды бытовой техники и сантехнического оборудования могут работать только при минимальном давлении в 4 атмосферы, в противном случае они либо не включаются, либо быстро выходят их строя. Очевидно, что внутри домовой водопровод должен надежно воспринимать нагрузку не менее 4,5 атмосфер.
  4. После заполнения водопроводной сети водой подключается нагнетатель, и давление в системе повышается до 6 атмосфер. Одновременно производится осмотр всех соединений на предмет выявления протечек на его соединениях. Нагрузка продолжается в течение времени не менее часа.

Давление в системе является решающим фактором для успешной работы водопровода. При его недостаточности потребителя преследуют отказы бытовой техники, а превышение может вывести из строя всю систему. При этом наиболее уязвимы резьбовые соединения.

Одна атмосферная единица способна поднять столб воды на высоту 10 метров. Для нормальной работы массажного душа или джакузи минимальное давление составляет 4 атмосферы. Посудомоечная или стиральная машина нуждаются в давлении 2,5-3,0 атмосферы, а в этой статье вы узнаете как подключить стиральную машинку к водопроводу и канализации.

Предлагаем ознакомиться со статьей как подключить посудомойку к водопроводной и канализационной системе самостоятельно.

Смотреть видео
[sociallocker]

Врезка под давлением в Новосибирске
[/sociallocker]

Давление в системе водопровода – показатель нестабильный. Он зависит не только от настроек самой системы, но и от уровня забора жидкости из системы в данный момент времени. При максимальном расходе оно может снижаться вплоть до нуля, а затем резко пониматься.

В то же время нужно помнить, что чрезмерно высокое давление  в диапазоне 4-10 атмосфер способствует быстрому выходу из строя керамических вставок вентилей и поломке регулирующей аппаратуры бытовой техники. Критически высокий показатель давления составляет 6,5 атмосфер.

Снижение давления до величины 1-4 атмосферы приводит к отключению большинства моделей бытовой техники и маленькому напору воды в кранах.

Проверка величины давления производится инструментально с использованием стандартного прибора – водяного манометра. Его нужно устанавливать еще во время монтажа водопроводной сети.

Владелец трубопровода имеет право на принятие любого решения по установлению давления в собственной сети. Но профессионалы рекомендуют относиться к этому процессу очень взвешенно, учитывая количество точек водоразбора и характеристики насоса для повышения давления, особенно граничные условия его работы.

Как повысить давление в водопроводе

Фото – схема устройства насосной станции с аккумулятором для водопроводаЭто наиболее актуальная задача для владельцев, которая время от времени возникает у каждого.

Проблема может быть решена несколькими способами:

  • установить агрегат для повышения давления;
  • ввести в систему резервную накопительную емкость.

Первый способ предпочтителен для квартирных водопроводных систем, поскольку в стандартном помещении трудно найти место для размещения резервной емкости. Но их широко применяют и на дачных участках и в загородных домах.

Дополнительный насос может быть установлен на входе в здание. При работе такое устройство дополнительно насыщает воду кислородом.

Традиционным способом повышения давления в любых условиях являются насосные станции с гидроаккумулятором. Объем дополнительной емкости составляет 24 или 50 литров, а давление можно стабилизировать в пределах 1-5 атмосфер.

Установленный на чердаке резервный бак, кроме стабилизации давления в системе, позволяет всегда иметь запас воды для питья и приготовления пищи даже во время перебоев с подачей воды.

Понижение давления

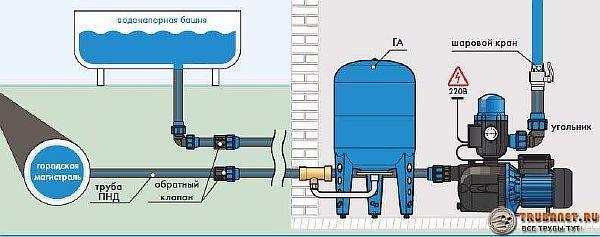

Фото – использование резервной емкости для стабилизации напора в водопроводеВ отдельных случаях требуется понизить давление в системе. Например, если пробуренная скважина является фонтанирующей. Давление в таких водозаборах составляет до 10 атмосфер, и оно разрушительно для водопровода.

В таких случаях применяется регулировка системы вручную изменением параметров настройки. Для контроля результатов используется встроенный в систему манометр.

Регулировка производится следующим образом:

  1. Отключить электропитание насосно — аккумуляторной станции.
  2. Открыть крышку блока автоматизированного управления давлением.
  3. Гайку верхнего регулятора (большего размера) повернуть по часовой стрелке, что приведет к уменьшению верхней границы давления.
  4. Меньшую гайку повернуть против часовой стрелки, повышая нижнюю границу отключения.

Смотреть видео

ВРЕЗКА В ТРУБОПРОВОД ПОД ДАВЛЕНИЕМ

Подключить насос к электропитанию, запустить станцию, и, по манометру, проверить эффективность произведенных регулировок. При необходимости операцию нужно повторить до получения нужных результатов.

Различные марки насосно-аккумуляторных станций регулируются по-разному, и это в полной мере отражается в сопроводительной документации к этим устройствам, которыми и следует руководствоваться для настройки.
