Прокладка труб в ванной и туалете своими руками

Если кто-то думает, что прокладка труб в ванной своими руками очень сложная работа, то он глубоко ошибается. Благодаря современным технологиям, с этим делом может справиться каждый.

Коммуникации

В начале, надо точно определить количество сантехнических устройств, которые будут устанавливаться. Это может быть:

  • Душевая кабинка или ванная. Ей понадобиться холодная, горячая вода и слив.
  • Раковина. К ней проводят холодную и горячую воду и слив.
  • Унитаз. К нему необходимо подвести холодную воду и слив.
  • Стиральная машина. Ей понадобится два вида воды и слив.

Фото: Прокладка труб в ванной своими рукамиДля указанного количества приборов придется купить вентили:

Схема прокладки труб

Когда с количеством агрегатов все ясно, приходит черед решить, где они будут стоять. Места расположения надо отметить, а сантехнику на время работы советуют убрать из помещения. Иначе она будет мешать.

Фото: Схема разводки трубопровода в ванной и туалете своими руками

Схема разводки труб в ванной и туалете вначале рисуется на бумаге. Составляя ее, действуют по следующим правилам:

  1. При прокладке нельзя, допускать их пересечения.
  2. Водопровод и канализацию рекомендуют проводить очень близко. Иначе их будет тяжело маскировать в короб.
  3. После монтажа сантехники не должен перекрываться доступ к местам, где трубы соединяются гибкими шлангами.
  4. Не стоит усложнять всю систему.
  5. Основные трубы проводят снизу.
  6. Отводы водопровода выводят, используя тройник, перпендикулярно вверх.
  7. Отводы канализации могут быть без вертикальной части.

Расположение сантехники

Фото: Расположение и подключение сантехники в ванной и туалетеПеред тем, как осуществить прокладку труб в ванной и туалете своими руками, надо точно определить места установки сантехнического оборудования.

  • Унитаз советуют ставить в первом ряду приборов от канализационного стояка. Также важно, чтобы спуск унитаза шел через фитинг прямо в стояк, или был с минимальным количеством поворотов. Сливы от приборов, расположенных за унитазом проводят через него. При этом вероятность засорений канализации сводится к минимуму.
  • Душевую кабинку или ванну также лучше расположить ближе к стояку. Иначе возникают проблемы с уклоном. А такие агрегаты, как стиральная машина, мойка могут располагаться дальше.
  • Большинство сантехнических устройств подключается одинаково, но попадаются и другие решения. Поэтому рекомендуют при покупке брать у продавцов схему подключения оборудования, и действовать строго по инструкции.

С особым вниманием нужно смотреть на схему подключения унитаза. Его слив может идти под разными углами, и может направляться в стену, а может идти в пол.

Фото: схема подключения туалета

Если устанавливается габаритная угловая ванная не на ножках, а с несущим каркасом, то надо взять схему каркаса. Потому, что не всегда возможно выполнить слив по традиционной схеме.

Прокладка водопровода своими руками

Для прокладки и сборки системы из полипропилена своими руками необходим паяльник. Для одного раза покупать его финансово не оправданно, лучше его взять в аренду. Эту услугу предоставляют магазины, которые занимаются реализацией трубопрокатных материалов.

Работать с этим инструментом не сложно, только необходимо помнить о правилах безопасности, ведь он сильно нагревается.

Для соединения труб и поворота их под нужным углом используют фитинги. Их нужно подбирать строго по размеру сечения.

ВАЖНО! Соединение, произведенное паяльником неразъемное. Чтобы его переделать придется отрезать испорченный участок заготовки.

В конце разводки к фитингу «американка» на одной стороне припаивают трубу. С обратной стороны на резьбу подсоединяют гибкий шланг.

Фото: схема разводки подключения в ванной и туалетеПосмотреть какими способами выполняется разводка в ванной и туалете,  смотрите на фото. Прокладку трубы своими руками можно осуществить в такой последовательности:

  1. Направляясь от расположенного с краю устройства в направлении стояка водопровода.
  2. Соединяя производиться методом пайки, и направляясь от стояка к каждому агрегату.

Смотреть видео

Канализационная система

При прокладке канализации своими руками паяльник использовать не нужно. Трубы можно вставить одна в другую, или применить фитинги. Эта система собирается очень просто. Ее в любой момент быстро разъединяют и перестраивают.

Смотреть видео

Для этой работы необходимо запомнить следующее:

  • Прокладка канализационной трубы осуществляется под уклоном от прибора в направлении главного стояка. Этот уклон должен составлять не меньше 3 см по высоте на 1 м трубы.
  • На ванную, стиралку и душевую кабинку ставят трубопрокатные изделия диаметром 50мм, а для слива от унитаза -110 мм.
  • Соединение канализационной сети производят так, чтобы изделие с меньшим диаметром было вставлено в фитинг или трубу с более высокими показателями диаметра.

ВАЖНО! Канализация не должна быть сложной. Все сантехнические приборы рекомендуют подключать поочередно. Иначе возникнут «перехлесты» при одновременных спусках, а это приведет к затору.

Для того, что бы облегчить дальнейшую чистку канализации или умывальника нужно поставить на канализационной трубе еще и фитинг-тройник. Его отверстие вверху закрывают специальной пробкой. Через этот фитинг будет выполняться чистка системы от засоров.
Фото: фитинг тройник
При соединении элементов канализации важно следить за тем, чтобы на каждом стыке были прокладки из резины. Если их не будет, то из трубопровода будет исходить неприятный запах.

Какую разводку использовать

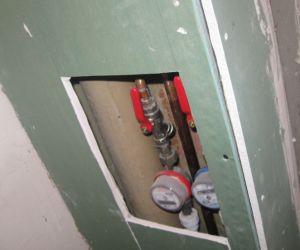

Фото: проложить скрытым способомПроложить трубы в ванной можно скрытым и открытым путем. С эстетического ракурса, скрытая магистраль лучше. Но, такая сеть должна отвечать таким требованиям:

  • Она должна быть надежной. Скрывая трубопровод в короб или стенку, необходимо иметь полную уверенность, что не возникнут поломки в течение долгого времени. Здесь большую роль играет качество материалов и надежность их монтажа. Самыми лучшими для такого варианта проводки считают изделия из меди и полипропилена.
  • Плохо сказывается на состоянии трубопровода конденсат, собирающийся внутри стены. От высокой влаги система постепенно приходит в негодность от разрушения. Чтобы предупредить это, трубы для горячего водоснабжения располагают над подачей холодной. И обе ветки покрывают специальным трубчатым уплотнителем (мерилоном).
  • Открытый метод расположения чаще всего применяют в целях экономии финансов, из-за уменьшенных затрат на покупку материалов и объема проведенной работы. В конечном итоге получается не совсем привлекательный внешний вид, и трубы, которые в холодный период года постоянно конденсируют.

Смотреть видео – делаем разводку в стандартной ванне и туалете: часть 1

Сопутствующие материалы для разводки труб

Для функционирования системы канализации и водяной подачи не достаточно выполнить только    разводку и подключение труб в ванной.

Видео – Делаем разводку в стандартной ванне и туалете: часть 1

Для полноценной работы придется использовать еще некоторые сантехнические изделия.

Самое главное это запорная арматура, качеству которой нужно отдать должное внимание. От этого напрямую зависит возможность контроля над каждой точкой потребления воды.

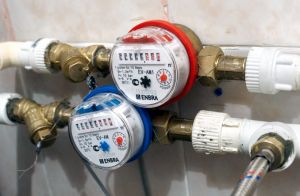

Фото: счетчики для водыДалее надо подумать о счетчике воды, ведь монтаж этого прибора не выполняют без применения обратного клапана и фильтра очищения жидкости.

Фильтр нужен для полноценной работы счетчика. А обратные клапаны устанавливают соответственно нормам водоканала, чтобы недобросовестные люди не делали обратной отмотки прибора.

Для многих видов современных водонагревателей и котлов не приемлемо высокое давление воды. В таких ситуациях монтируют редуктор давления. Данное устройство стабилизирует водяное давление внутри системы и продлевает срок службы агрегатов.

В завершение нужно сказать, что прокладка или замена труб в ванной своими руками должна проходить соответственно требованиям укладки для конкретных видов трубопровода. Для такой работы следует изучить много.

Только имея такие знания можно справиться с таким делом самостоятельно и проложить качественный трубопровод своими руками, а так же выбрать правильную схему подключения в ванной и туалете.
