Соединители для пластиковых труб: их типы и предназначение

Фото: Соединители для пластиковых трубПластиковые трубопрокатные материалы уверенно заняли лидирующие позиции по применению в трубопроводных сетях различного назначения. Их ставят в системах водоподачи, отопления, вентиляции, слива и др.

Они имеют обширный ряд положительных характеристик и отличаются доступной ценой. Соединение таких труб требует определенных знаний и навыков, а их особенности и характеристики диктуют различия в способах соединения и используемых для этого соединителях.

Выбор вида состыковки и соединителей для пластиковых труб зависит то многих факторов, но самыми важными из них являются условия и особенности эксплуатации. Соединители для пластиковых труб относятся к трубопроводной арматуре. Без них невозможно произвести протяжку любого трубопровода из пластика.

Они получили обширное распространение благодаря своей универсальности, небольшой стоимости и простоте установки. Эти изделия для пластиковых систем позволяют выполнить соединение  целых магистральных секций.

Соединители (фитинги) для пластиковых труб подбирают, исходя из технических особенностей системы,  и применяют для:

  • Исполнения разветвлений;
  • Соединения труб с различным диаметром;
  • Разборки и сборки трубопровода;
  • Сооружения герметичного перекрытия.

Если говорить о достоинства этих деталей, то следует отметить, что их в данном случае много, это:

  • Устойчивость к температурным переменам воды, и стабильные габариты сечения при температурных скачках.
  • Высокий уровень прочности к ударам и другим видам механического воздействия.
  • Устойчивость к изгибам и истиранию.
  • Длительный период использования.
  • Устойчивость к коррозийным процессам.
  • Небольшая паропроницаемость и др.

Фото: Фитинги для пластиковых трубопрокатов

Их неспроста называют универсальными, они монтируются не только в сети холодной водоподачи, но и для подводки горячей воды. Тесты показали, что продолжительность службы этих изделий может достигать полувека. А это значит, что такой длительный срок можно не переживать за ремонт.

Виды соединителей

Провести монтаж трубопровода под нестандартным углом и при этом быть уверенным в степени герметичности, можно соединителями (фитингами) следующих видов:

  1. угловики;
  2. «американки»;
  3. краны и вентили;
  4. заглушки, тройники и крестовины;
  5. муфты;
  6. опоры и обводы.

Фото: угловые соединения для пластиковых трубопроводов Угловые соединители еще называют коленями. Этот вид фитингов приобрел самое большое распространение. При помощи этих деталей выполняют повороты трубопровода. Без создания углов не обойтись при протяжке магистрали любого масштаба.

Для удобства работы колени изготовляют с разнообразной величиной угла (тридцать, сорок пять и девяносто градусов). Это позволяет смонтировать нужный угол любого уровня сложности.

«Американки» чаще всего ставятся для подводки сантехники. Нужный уровень герметичности в этих деталях обеспечивает пластиковый конус, оснащенный силиконовым или резиновым уплотнительным кольцом.

Фото: Американка соединение Такие элементы бывают двух видов: угловые и прямые. Первым видом соединителей удобно состыковать трубопровод, проходящий под разными углами. Также данные детали могут быть оснащены резьбой внутри и снаружи.

Перед «американками» зачастую ставят вентили, чтобы при необходимости  произвести отсечку  нужного участка и демонтировать сантехприбор для замены или ремонтных работ.

Фото: Краны и вентили Краны и вентили. Используя такую соединительную деталь, как вентиль или кран, необходимо помнить, что эту запорно-регулирующие механизмы предназначаются для холодной и горячей воды. При установке нельзя детали для одного вида водоснабжения ставить на магистраль с другим видом воды.

Данные изделия для пластиковых трубопрокатных материалов бывают: прямые, угловые и комбинированного вида. Их использование дает возможность сконструировать систему сложного вида.

Фото: Пластиковые заглушки для трубопроводовЗаглушки. Это резьбовые соединители тупикового вида. Они разработаны для защиты системы от проникновения посторонних компонентов.  Если имеется риск проникновения посторонних предметов в систему, то лучшей защиты, чем заглушка не найти.

Ели есть такая необходимость, заглушки соединяют с фитингами других видов. Например, посредством заглушки крестовину можно преобразовать в тройник или стык перекрестного вида в узел.

Тройники с крестовинами нужны для образования разветвления и слияния нескольких трубопроводов. Эти соединители рассчитаны под резьбовое крепление или сварку.

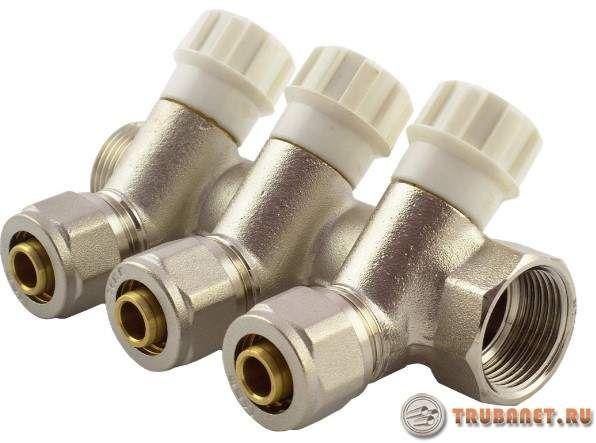

Фото: Комбинированные фитинги Состыковка системы и ее деталей зачастую предполагает объединение трубопроката разнообразного объема, по этим причинам крестовины производят под пайку и с резьбовой нарезкой. Также существуют модификации, которые в себе объединяют возможности переходника между системами разного объема.

Тройники также же, как и  крестовины ставят в зонах, где образуется разветвление. Для того, чтобы монтажные работы было проводить удобно, изготавливают тройники под разными углами, плюс к этому есть модели, так называемые переходники.

Муфты. Они предназначены для соединения отдельных частей пластиковых систем. Такие элементы незаменимы на трубопроводах большой протяженности, и в ситуациях, когда невозможно установить изделия стандартных габаритов. Они приходят на выручку в те моменты, когда обычный вид сварки применить нельзя.

Фото: Разновидности фитингов

Муфты производят следующих типов:

  1. К трубам из одинакового материала и идентичного объема. С трубами их соединяют посредством пайки.
  2. К трубопрокатным изделиям из различных материалов.
  3. Муфта-переход предназначена для магистралей различного диаметра. Эти изделия могут быть для скрепления пайкой с обеих сторон, или с одной части иметь резьбу.
  4. Для герметичных конструкций. Эти элементы ставят в тех участках системы, где существует высокая нагрузка. Данные муфты оснащены специальными кольцами из силикона, и при установке поджимаются специальными гайками.

Фото: ОбводОбводы. К ним относят специальный вид соединителей, который позволяет выполнить обход расположенных на пути трубопровода препятствий без использования большого количества колен или других разновидностей фитингов. Обвод ставят в таком месте, где пластиковые магистрали пересекаются, но не соединяются.

Опоры. Зачастую их используют при протяжке крупных пластиковых трубопроводов горячего водоподведения. Причина в том, что эти детали предназначаются для жесткого крепежа, а без этого не обойтись при температурном увеличении изделий.

На бытовых магистралях степень расширения не очень высокая, поэтому ставить опоры не обязательно. Но, для горячего водоподведения при удаленном расположении нагревательного оборудования, специалисты рекомендуют их устанавливать.

Соединение квадратных труб

Пластиковые соединители для квадратных труб это, по сути, фитинги, которые позволяют произвести состыковку нескольких систем, выполненных из квадратных труб. Также эти элементы используют для состыковки нескольких участков одной большой системы.

Видео

Что такое американка / What is an American

Удобством данного вида деталей является то, что они предусмотрены для определенного количества квадратных труб. Например, для двух, четырех, восьми и т.д.

Такие крестовины состоят из отводов, расположенных под прямым углом по отношению к  соседним. И в целом получается объединенная конструкция из квадратных труб во взаимно перпендикулярных системах.

Соединители для квадратных трубных систем — это практичное решение, когда необходимо соединить трубы не одинакового диаметра.

Соединители для монтажа трубопровода без пайки

Соединители для пластиковых труб без пайки называют универсальными конструкциями. Данные механизмы, которые отличаются прочностью и долговечностью.

Элементы без пайки чаще всего берут при ремонтных работах системы пластикового трубопровода, для которого характерно невысокое внутреннее давление. Удобство работы с данными деталями состоит в том, что можно выполнить работу не только без применения пайки, но и сварки.

Видео

металлопластиковые трубы -секрет соединение

Элементы зажимного механизма без пайки устроены следующим образом:

  • Разрезанное кольцо для зажима изготовляют из стали и гальваническим методом оцинковывают. В процессе зажима гайки, муфта притягивается к внешней стороне трубы и плотно затягивается. Одновременно с этим зубцы на кольце для зажима «въедаются» в трубу и стык блокируется.
  • Второе кольцо для прижима (прокладка) является следующим сегментом конструкции. Оно создает нужный уровень прижима, и защищает уплотнительное кольцо от механического влияния.
  • Уплотнительное кольцо принимает участие в герметизации стыка конструкции. Данный элемент производят из резины высокого качества с выдержкой соответствующих норм.

Универсальные зажимные соединители без пайки применяют в таких областях:

  • Чтобы выполнить переход на резьбу со срезанного куска пластиковой заготовки.
  • Для состыковки пары срезанных труб.
  • Для компоновки труб из пластика.

Купить эти детали несложно, они есть в любом интернет магазине, и также нужно отметить оправданную цену и высокие гарантии качества на эту линейку товаров. К этой выгодной покупке приятным дополнением делают быструю доставку товара и хорошие скидки на оптовые покупки.

Видео

СОЕДИНЕНИЕ ПНД ТРУБ | ОБЖИМНОЙ ФИТИНГ ПОЛИЭТИЛЕНОВОЙ ТРУБЫ

Соединители для пластиковых труб – это чрезвычайно практичное решение. В этих детях сочетается высокое качество и доступная цена. Полипропиленовые соединители пользуются безукоризненной репутацией товаров длительного срока использования с полной экологической безопасностью.

Широкое разнообразие данных элементов позволяет адаптировать монтаж пластиковых магистралей под любые условия жилого или промышленного здания. Монтаж соединителей для пластиковых изделий не требует изоляции и не занимает большое количество времени.
