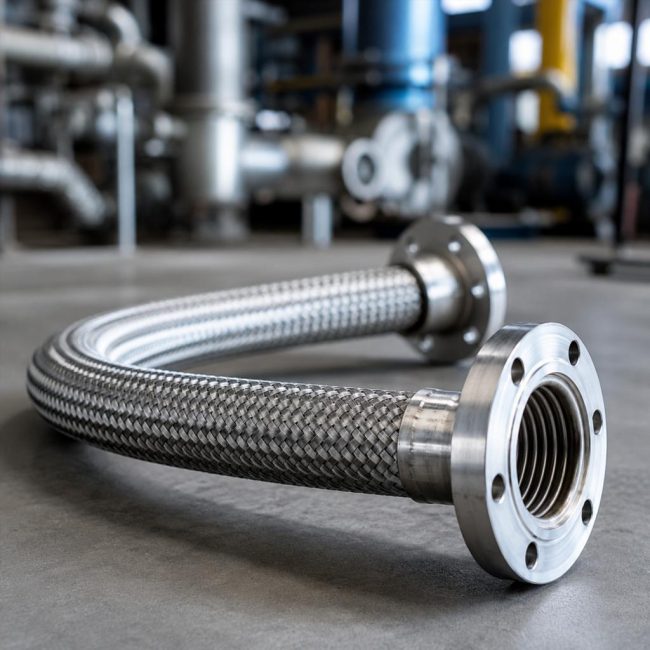

Металлорукава высокого давления: конструкция, применение и правила подбора

Металлорукав высокого давления представляет собой гибкий герметичный элемент трубопроводной системы, рассчитанный на транспортировку жидкостей и газов при значительных механических и температурных нагрузках. Его применяют там, где жесткая труба не может компенсировать вибрацию, тепловое расширение, смещение оборудования или сложную геометрию соединения. В отличие от обычных гибких шлангов, металлический рукав сохраняет рабочие свойства при контакте с горячими, химически активными и пожароопасными средами.

Необходимость купить металлорукав высокого давления обычно возникает при проектировании новой трубопроводной линии, ремонте оборудования или замене участка, который регулярно подвергается вибрациям и переменным нагрузкам. Выбор изделия нельзя сводить только к диаметру и длине: значение имеют материал, тип оплетки, рабочее давление, температура среды, условия монтажа и конструкция присоединительной арматуры.

Что такое металлорукав высокого давления

Металлорукавом называют гибкий трубопровод, основой которого служит тонкостенная металлическая оболочка с гофрированной поверхностью. Гофры позволяют изделию изгибаться, воспринимать небольшие осевые перемещения и сохранять герметичность при деформациях, допустимых конструкцией.

Для работы под повышенным давлением одной гофрированной оболочки недостаточно. Внутреннее давление стремится растянуть рукав в осевом направлении и изменить форму гофров. Чтобы ограничить такую деформацию, поверх оболочки устанавливают металлическую оплетку. Она воспринимает значительную часть механической нагрузки и помогает рукаву сохранять заданную геометрию.

Металлорукав включают в состав трубопровода как самостоятельный гибкий участок. Его концы оснащают присоединительной арматурой, соответствующей оборудованию или трубам:

• резьбовыми штуцерами;
• накидными гайками;
• фланцами;
• ниппелями;
• быстроразъемными соединениями;
• приварными патрубками;
• специальными фитингами по чертежу заказчика.

Конкретное исполнение зависит от давления, характера рабочей среды, требований к герметичности и особенностей обслуживания системы.

Чем металлорукав отличается от обычного шланга

Основное различие заключается в материале несущей и герметизирующей оболочки. У резиновых и полимерных рукавов внутренний слой изготавливается из эластомера или пластика, свойства которого заметно зависят от температуры и химического состава транспортируемого вещества. Металлорукав мрвд имеет нержавеющую металлическую оболочку, благодаря чему может применяться при более жестких условиях эксплуатации.

Он подходит для горячего пара, технических газов, нефтепродуктов, химических компонентов и других сред, несовместимых с распространенными полимерными материалами. Металлическая конструкция не поддерживает горение, обладает низкой газопроницаемостью и медленнее стареет под действием температуры.

При этом металлорукав нельзя считать универсальной заменой любому гибкому шлангу. Он имеет ограничения по минимальному радиусу изгиба, плохо переносит скручивание и требует правильного закрепления. Ошибки монтажа могут сократить срок службы даже качественного изделия.

Особенности конструкции

Гофрированная оболочка

Внутренняя герметичная часть рукава изготавливается из тонкостенной металлической ленты или трубы. После формования на поверхности создаются гофры, обеспечивающие гибкость. В зависимости от технологии они могут быть кольцевыми или спиральными.

Кольцевой гофр состоит из отдельных замкнутых волн, расположенных перпендикулярно продольной оси. Такая конструкция удобна для присоединения арматуры и хорошо воспринимает повторяющиеся изгибы при соблюдении допустимого радиуса.

Спиральный гофр проходит вдоль оболочки по винтовой линии. Он также обеспечивает гибкость, но имеет свои особенности при изготовлении, сварке и эксплуатации. Тип гофрирования выбирают с учетом назначения изделия и требований конкретной системы.

Глубина, шаг и форма гофров влияют на несколько характеристик:

• гибкость рукава;
• допустимый радиус изгиба;
• устойчивость к внутреннему давлению;
• сопротивление циклическим нагрузкам;
• способность компенсировать перемещения;
• гидравлическое сопротивление.

Слишком жесткая оболочка хуже воспринимает движения оборудования, а чрезмерно гибкая может иметь меньшую устойчивость к давлению. Конструкция рассчитывается как единая система, а не как набор независимых параметров.

Металлическая оплетка

Оплетку формируют из тонких проволок, переплетенных под определенным углом вокруг гофрированной оболочки. Обычно применяется нержавеющая сталь, устойчивая к коррозии и температурным воздействиям.

При подаче среды под давлением оболочка стремится увеличиться в диаметре и вытянуться. Оплетка ограничивает это движение и распределяет нагрузку по длине рукава. Без нее гофрированный элемент чаще используется в системах с невысоким давлением или как компенсирующая оболочка специального назначения.

Распространены несколько вариантов:

• без оплетки;
• с одной оплеткой;
• с двумя слоями оплетки;
• с усиленной многослойной конструкцией.

Один слой подходит для большинства стандартных промышленных задач. Двойная оплетка применяется при повышенном рабочем давлении, импульсных нагрузках или специальных требованиях к прочности. Добавление слоев увеличивает несущую способность, но одновременно снижает гибкость и повышает массу изделия.

Нержавеющая сталь

Для изготовления оболочки и оплетки используют коррозионностойкие марки стали. Их подбирают по составу рабочей среды, температуре, внешним условиям и требованиям к чистоте транспортируемого продукта.

Нержавеющая сталь ценится за сочетание характеристик:

• устойчивость к влаге и атмосферной коррозии;
• сохранение прочности при нагреве;
• совместимость со многими химическими веществами;
• низкую газопроницаемость;
• огнестойкость;
• возможность сварного соединения с арматурой;
• продолжительный срок эксплуатации.

Устойчивость нержавеющей стали не означает полной невосприимчивости к коррозии. Хлорсодержащие среды, концентрированные кислоты, морская вода и некоторые технологические растворы способны разрушать отдельные марки. При работе с агрессивными веществами химическую совместимость проверяют по составу среды, концентрации и температуре.

Концевая арматура

Арматура обеспечивает присоединение гибкого элемента к трубам, насосам, резервуарам, компрессорам и технологическим аппаратам. Она должна выдерживать то же давление, что и сам рукав, а также соответствовать требованиям по герметичности.

Соединение арматуры с оболочкой выполняют сваркой, пайкой или механическим способом. Для ответственных систем часто применяют аргонодуговую сварку, позволяющую получить прочный и герметичный шов без значительного повреждения тонкостенного металла.

Конструкция концевых деталей влияет на монтаж. Фланцы удобны на трубопроводах большого диаметра и в системах, которые периодически разбирают. Резьбовые фитинги подходят для компактного оборудования. Приварные патрубки используют там, где требуется постоянное неразъемное соединение.

Где применяются металлорукава высокого давления

Промышленное оборудование

Металлорукава устанавливают на насосных, компрессорных, котельных и холодильных установках. Они соединяют неподвижные трубопроводы с агрегатами, создающими вибрацию во время работы. Гибкий участок уменьшает передачу колебаний на трубную сеть и опорные конструкции.

Такие изделия применяются в металлургическом, энергетическом, машиностроительном, химическом и нефтегазовом оборудовании. Они подходят для подачи топлива, пара, сжатого воздуха, инертных газов, теплоносителей и технологических жидкостей.

В производственных линиях рукав может компенсировать небольшие неточности взаимного расположения патрубков. Это не означает, что с его помощью допустимо исправлять серьезные ошибки монтажа. Постоянное принудительное растяжение или изгиб создают локальные напряжения и ускоряют усталостное разрушение оболочки.

Трубопроводные системы

В трубопроводах металлорукава выполняют несколько функций. Они компенсируют температурное расширение, воспринимают ограниченные перемещения, упрощают подключение оборудования и снижают вибрационные нагрузки.

Гибкие участки встречаются в системах:

• подачи пара и горячей воды;
• транспортировки газа;
• перекачки нефтепродуктов;
• отопления и охлаждения;
• подачи технического воздуха;
• подключения резервуаров и цистерн;
• отвода выхлопных и технологических газов.

При температурных изменениях металлические трубы удлиняются или сокращаются. Если система жестко закреплена, в ней возникают значительные напряжения. Правильно подобранный рукав способен частично компенсировать движение, однако его ход и направление деформации должны соответствовать расчетной схеме.

Работа с агрессивными средами

Нержавеющие металлорукава используют для кислот, щелочей, растворителей, химических реагентов и газов. Герметичная металлическая оболочка не разбухает и не размягчается так, как некоторые резины и пластики.

Перед подбором необходимо учитывать не только название вещества. На стойкость материала влияют:

• концентрация раствора;
• рабочая температура;
• наличие примесей;
• скорость потока;
• продолжительность контакта;
• возможность образования конденсата;
• условия промывки трубопровода.

Среда, относительно безопасная при комнатной температуре, может стать значительно более активной при нагреве. Если рукав работает попеременно с несколькими веществами, оценивают совместимость со всеми рабочими, промывочными и стерилизующими составами.

Основные преимущества

Гибкость при металлической герметичности

Гофрированная оболочка способна изгибаться без применения эластомерных материалов. Это позволяет соединять узлы, которые немного смещаются относительно друг друга, а также прокладывать линию в ограниченном пространстве.

Гибкость не равна неограниченной подвижности. Для каждого исполнения устанавливается минимальный радиус изгиба. Перегиб ниже допустимого значения вызывает смятие гофров, повреждение оплетки и рост напряжений в оболочке.

Устойчивость к давлению

Оплетка позволяет металлорукаву выдерживать внутреннее давление, которое было бы опасным для неусиленной гофрированной оболочки. Рабочее значение назначают с запасом относительно давления разрушения и испытательного давления.

Особое значение имеют импульсные нагрузки. Если давление быстро повышается и снижается, оболочка и оплетка испытывают циклические деформации. Рукав, подходящий для стабильного режима, может оказаться недостаточно долговечным в системе с частыми гидроударами или пульсациями насоса.

Работа при высоких и низких температурах

Металлические рукава сохраняют эксплуатационные свойства в широком диапазоне температур. Они применяются в линиях горячего пара, системах отвода нагретых газов и криогенном оборудовании.

Допустимая температура определяется не только маркой стали. Ограничения могут создавать сварные швы, уплотнения, прокладки, резьбовые соединения и материал присоединительной арматуры. Для фланцевого узла необходимо учитывать температурную стойкость прокладки, иначе сам рукав сохранит целостность, а соединение потеряет герметичность.

Пожарная безопасность

Нержавеющая сталь не горит и не поддерживает распространение пламени. Это важно при транспортировке топлива, масел и горючих газов, а также при прокладке коммуникаций рядом с источниками высокой температуры.

Огнестойкость системы зависит от всех ее элементов. Уплотнения, защитные покрытия и соседние компоненты могут иметь меньшую температурную стойкость, чем металлическая оболочка.

Устойчивость к старению

Металл не подвержен типичному для резины растрескиванию из-за высыхания, воздействия озона или потери пластификаторов. При корректном подборе и монтаже металлорукав способен длительно работать без заметного изменения свойств.

Главными причинами повреждений обычно становятся усталость металла, коррозия, превышение давления, скручивание, механическое истирание и неправильно организованное перемещение.

Варианты исполнения

Металлорукава различаются не только диаметром. Производители выпускают изделия для стационарной прокладки, вибрационных нагрузок, многократных изгибов, химических производств и высокотемпературных линий.

По конструкции можно выделить:

• рукава без оплетки для невысокого давления и компенсационных задач;
• однооплеточные модели общего промышленного назначения;
• двухоплеточные исполнения для повышенных нагрузок;
• рукава с наружной защитой от механических повреждений;
• конструкции с теплоизоляцией;
• изделия с герметичной или перфорированной защитной оболочкой;
• специальные сборки с нестандартной арматурой.

Наружная защита может выполняться в виде металлической спирали, дополнительной оболочки или термостойкого покрытия. Она необходима при риске истирания, падения твердых частиц, контакта с острыми кромками или воздействия брызг расплавленного металла.

Для пищевых, фармацевтических и чистых технологических процессов предъявляются дополнительные требования к материалам, качеству внутренней поверхности и возможности санитарной обработки.

Как подобрать металлорукав

Рабочее и испытательное давление

В техническом задании указывают нормальное рабочее давление, возможные кратковременные пики и характер нагрузки. Нельзя выбирать рукав по значению, которое совпадает с максимальным давлением системы без запаса.

Следует различать:

• рабочее давление;
• расчетное давление;
• испытательное давление;
• давление разрушения.

Эти показатели не являются взаимозаменяемыми. Рабочий режим должен оставаться в пределах, предусмотренных изготовителем, с учетом температуры и цикличности нагрузки.

Температура

Необходимо учитывать температуру транспортируемой среды и окружающего воздуха. Если рукав проходит рядом с печью, горячим трубопроводом или другим источником излучения, его наружная поверхность может нагреваться сильнее, чем предполагается по температуре потока.

При росте температуры допустимое рабочее давление для некоторых исполнений снижается. Это связано с изменением механических свойств стали и элементов соединения.

Диаметр и пропускная способность

Условный диаметр подбирают по расходу среды, допустимой скорости потока и потерям давления. Выбор слишком малого сечения приводит к росту гидравлического сопротивления, шуму, вибрациям и дополнительной нагрузке на насосное оборудование.

Внутренняя поверхность гофрированного рукава не такая гладкая, как стенка обычной трубы. Гофры создают завихрения, из-за которых потери давления могут быть выше. Это особенно заметно при большой длине, высокой скорости потока и вязкой рабочей среде.

Длина

Рукав не должен устанавливаться в натянутом состоянии. Требуется запас, позволяющий сформировать плавный изгиб и компенсировать расчетное перемещение.

Избыточная длина тоже нежелательна. Свободно провисающий участок может соприкасаться с оборудованием, вибрировать, перетираться или изгибаться в нескольких направлениях. Оптимальная длина определяется по монтажной схеме, а не только по расстоянию между патрубками.

Химическая совместимость

Материал оболочки, оплетки и арматуры проверяют на совместимость со средой. Для сложных веществ желательно указывать полный химический состав, концентрацию, температуру и наличие абразивных частиц.

При транспортировке газа отдельно оценивают требования к герметичности. Для токсичных, взрывоопасных и дорогостоящих газов могут потребоваться специальные испытания и контроль сварных соединений.

Тип присоединения

Арматуру выбирают по конструкции ответных патрубков и условиям обслуживания. Важно учитывать стандарт резьбы, номинальный диаметр фланца, уплотнительную поверхность, направление потока и допустимую нагрузку на соединение.

Если фитинги на концах рукава должны иметь определенное взаимное угловое положение, это указывают при заказе. Попытка развернуть арматуру путем скручивания готового изделия может повредить оболочку.

Требования к монтажу

Даже точно подобранный металлорукав может быстро выйти из строя при неправильной установке. Наиболее опасны скручивание, резкий перегиб и работа на растяжение.

Во время монтажа необходимо соблюдать несколько правил:

• не допускать вращения одного конца относительно другого;
• выдерживать минимальный радиус изгиба;
• располагать изгиб в одной плоскости;
• исключать контакт с острыми кромками;
• не использовать рукав как опору для оборудования;
• защищать его от сварочных брызг и механических ударов;
• устанавливать крепления так, чтобы они не пережимали оболочку;
• учитывать направление и амплитуду перемещения.

При затяжке резьбового соединения одну деталь удерживают вторым ключом. Иначе крутящий момент передается на гибкую часть и вызывает незаметное скручивание. В дальнейшем такое напряжение складывается с рабочими нагрузками и ускоряет образование трещин.

Если оборудование движется возвратно-поступательно, рукав располагают так, чтобы он изгибался плавно. Нельзя допускать перелома возле сварного соединения с арматурой, поскольку этот участок чувствителен к циклическим нагрузкам.

Возможные повреждения и контроль состояния

Металлорукав нуждается в периодическом осмотре. Частота контроля зависит от опасности среды, давления, числа рабочих циклов и последствий возможной разгерметизации.

Признаками неисправности могут быть:

• деформированные или сплющенные гофры;
• разрыв проволок оплетки;
• участки коррозии;
• следы истирания;
• локальное вздутие;
• повреждение сварного шва;
• утечка в зоне арматуры;
• изменение формы рукава под давлением;
• чрезмерная вибрация во время работы.

Разорванные проволоки оплетки нельзя считать только внешним дефектом. Они указывают на снижение несущей способности. Ремонт путем обмотки проволокой, установки хомута или заваривания поврежденной оболочки без специальной технологии не восстанавливает расчетные характеристики изделия.

После демонтажа рукав проверяют на наличие остаточной деформации. Если он сохраняет резкий изгиб, имеет перекрученную оплетку или поврежденные гофры, повторная установка может быть небезопасной.

Срок службы металлорукава

Продолжительность эксплуатации зависит от сочетания нагрузок. Стабильно установленный рукав с умеренным давлением способен работать значительно дольше изделия, которое постоянно изгибается, вибрирует и подвергается температурным перепадам.

На ресурс влияют:

• уровень и частота изменения давления;
• амплитуда перемещений;
• радиус изгиба;
• температура;
• коррозионная активность среды;
• качество монтажа;
• наружные механические воздействия;
• состояние опор трубопровода;
• число рабочих циклов.

Для динамических систем ресурс целесообразно оценивать не только в календарных годах, но и в количестве циклов. Если перемещения повторяются часто, требуется исполнение, рассчитанное на циклический изгиб, а не стандартный рукав для неподвижного соединения.

Что учитывать при заказе

Для точного изготовления сборки поставщику передают технические параметры, а при нестандартном исполнении — чертеж или схему установки. В задании желательно указать:

• внутренний или условный диаметр;
• общую и монтажную длину;
• рабочее, максимальное и испытательное давление;
• минимальную и максимальную температуру;
• название и состав транспортируемой среды;
• требуемый материал;
• число слоев оплетки;
• тип концевой арматуры;
• стандарт и размер резьбы или фланцев;
• характер движения и вибрации;
• необходимый радиус изгиба;
• требования к испытаниям и документации.

Чем подробнее описан режим работы, тем ниже риск получить изделие, которое подходит по присоединительным размерам, но не соответствует фактической нагрузке.

Заключение

Металлорукав высокого давления является функциональным элементом трубопроводной системы, который одновременно обеспечивает герметичность, гибкость и устойчивость к механическим нагрузкам. Его гофрированная оболочка воспринимает изгибы и перемещения, металлическая оплетка сдерживает деформацию от внутреннего давления, а нержавеющая сталь позволяет работать с горячими, газообразными и химически активными средами.

Надежность такого соединения определяется не одной характеристикой. Давление, температура, диаметр, химический состав среды, тип арматуры и схема движения должны рассматриваться совместно. Не менее важен монтаж без скручивания, растяжения и резких перегибов. При грамотном подборе и регулярном контроле металлорукав снижает вибрационные нагрузки, компенсирует ограниченные перемещения и обеспечивает безопасную работу промышленного оборудования и трубопроводов.
