Терморегулятор для водяного теплого пола – виды и принцип управления, рекомендации по эксплуатации и выбору

Обустройство отопления дома теплыми полами, в условиях нашего климата становится все более популярным. В данной системе обязательно должен присутствовать терморегулятор для управления водяного теплого пола, поскольку данная отопительная система очень требовательна к степени нагрева.

Независимо от того, является обогрев с помощью водяного пола основным или вспомогательным способом поддержания приемлемых температурных условий в помещении,  к нему предъявляются специфические требования.

Дело в том, что у него должна быть ограничена максимальная температура. В любом помещении всегда присутствует пыль и располагается она, в соответствии с законами физики, на полу. Установлено, что при нагревании поверхности теплого пола, образуются конвекционные потоки подогретого воздуха.

 схемы конвекционных потоков воздуха при различных схемах отопления

Если нагрев превысит 30 градусов по Цельсию, то потоки воздуха поднимают пыль, и нам приходится этим дышать. Данное обстоятельство не благоприятно сказывается на общее состояние организма человека, вследствие чего стали применяться терморегуляторы для поддержания нужной температуры.

Для контроля температурного режима, осуществляется подключение терморегулятора для водяного пола, который относится к управляющим приборам.

Устройство и принцип действия

Удобство пребывание в помещениях во многом зависит от применяемой системы отопления. Контроль над температурой водяного теплого пола производится с использованием специальных приборов – терморегуляторов.

Применяются множество конструкций таких систем, но в большинстве случаев в них используется всего несколько принципиально различных способов регулировок.

Смотреть видео — процесс настройки

терморегулятор для теплого пола, обзор и настройка

Но, прежде чем рассмотреть принцип работы и устройство терморегуляторов, нужно понять объект регулирования.

Что такое разводка отопления

Обогрев помещения водяным полом может осуществляться различными способами. Одним из них является использование тепла подогретой воды, выполняющей роль теплоносителя. Передача производится по трубам. Раньше в отоплении в основном использовали стальные трубы, сейчас им на смену пришли современные из пластиковых материалов.

Фото – как формируется контур водяного полаГреющий контур может располагаться вдоль стен в виде радиаторов, а может располагаться под поверхностью пола, нагревая его и воздух в помещении.

Терморегулятор для радиатора отопления: установка, принцип работы, характеристики, критерии выбора.

Горячая вода или антифриз нагревается в котле, после чего, с использованием циркуляционного насоса подается в греющий контур водяного пола.

Проходя по его трубам, теплоноситель отдает тепло в закрытое окружающее пространство, нагревая поверхность. Охлажденная жидкость возвращается в систему котельной. В зависимости от температуры «обратки» в узле подмеса производится ее подогрев, либо охлаждение подмешиванием более холодной воды из бака.

Фото - принцип формирования системы отопления на несколько контуров с узлом подмесаИ вот здесь и устанавливается терморегулятор, реагирующий на величину нагрева обратного потока и дающий команду на выполнение того или иного действия.

В контурах с теплыми полами, который подключаются отдельным контуром, терморегулятор устанавливается для каждого из них, поскольку все они имеют собственный тепловой режим. А контуры радиаторного отопления нагреваются до температуры, практически вдвое выше, чем для теплого пола.

Как работает принцип регулирования температурного режима

Фото – вентили с сервоприводами на коллекторе отопления с водяным теплым поломОсновными элементами регулировки нагрева является сервоприводы,  датчики температуры и терморегуляторы. Такой состав оборудования позволяет производить регулировку температуры водяного теплого пола бесступенчато в непрерывном автоматическом режиме. Происходит это следующим образом:

  1. Если с термодатчика приходит сигнал о недостаточной температуре, сервопривод открывает вентиль и в контур отопления поступает больше горячей воды.
  2. При перегреве теплоносителя открывается вентиль подмеса охлажденной воды, снижая степень нагрева в контуре.
  3. Однако возможна регулировка и в ручном режиме путем установки крана в определенное положение. Но такой способ требует постоянного визуального контроля, поскольку факторы, от которых зависит режим отопления, в течение суток изменяются неоднократно. При относительной дешевизне таких устройств, они очень неудобны в эксплуатации, поскольку за каждым имением условий в помещении требуется вмешательство в работу отопления.

Параметры регулировки

Смотреть видео — регулировка мощности блока термодатчика

Регулировка теплого пола используем терморегулятор для водяного теплого пола
Терморегуляторы в системе отопления могут регулировать следующие параметры:

  1. Степень нагрева напольного покрытия. В таком случае датчик нагрева устанавливается в непосредственной близости от него. Такое устройство теплого пола лучше всего подходит для небольших помещений и маломощных отопительных контурах, которые используются только в качестве вспомогательных, в частности для теплого пола.
  2. Температура воздуха в помещении – при такой схеме контроля используются датчики, вмонтированные непосредственно в корпусе терморегулятора. Корректной работы такого прибора можно добиться только, если выполняются все требования к утеплению обогреваемого здания. В противном случае эффективной работы отопления добиться сложно – значительные потери энергии неизбежны. Правильно построенный дом с обширной отопительной системой и терморегулятором может дать до 30% экономии ресурсов.
  3. Комбинированные системы регулирования, при которой датчики температуры водяного теплого пола устанавливаются и в отапливаемом помещении и на системе узла подмеса. Параметры настраиваются из соображений максимально комфортной температуры в доме. Такая аппаратура с терморегулятором используется в обширных помещениях. Для управления могут использоваться оба датчика одновременно или один из них.

Виды терморегуляторов

Смотреть видео — обзор датчиков для водяного пола

Обзор комнатных термостатов с датчиком пола и без. Назначение. Правила монтажа

Для создания этих приборов применяются различные принципы и конструктивные решения. Давайте рассмотрим их.

  1. Фото – управляющая панель механического термодатчикаМеханический терморегулятор для водяного теплого пола представляет собой наиболее простой, надежный и долговечный прибор. Регулировка прогрева воздуха осуществляется поворотной рукояткой, шкала температур наносится на прочный пластиковый корпус.

Некоторые производители устанавливают на терморегулятор клапан открыто — закрыто. Недостатком этого аппарата является необходимость постоянного контроля – он работает только в режиме ручной регулировки.

Отдельные производители допускают серьезные неточности в градуировке шкалы температур, поэтому необходимо производить дополнительную проверку прибора с использованием точного поверенного термометра.

  1. У сенсорного дистанционного регулятора температуры теплого пола управление и регулировки выполняются (узнайте более подробно) с соответствующей панели или дистанционного пульта. Эти модели обеспечивают более точный и надежный контроль нагрева, но в ряде случаи эти показатели зависят от производителя. Не стоит основным параметром выбора рассматривать цену на прибор, в ряде случаев этот подход не оправдывается.

Фото – сенсорный терморегулятор нагрева

  1. Электронные терморегуляторы по функционалу мало чем отличимы от сенсорных приборов, но выделяются более удобным дисплеем.

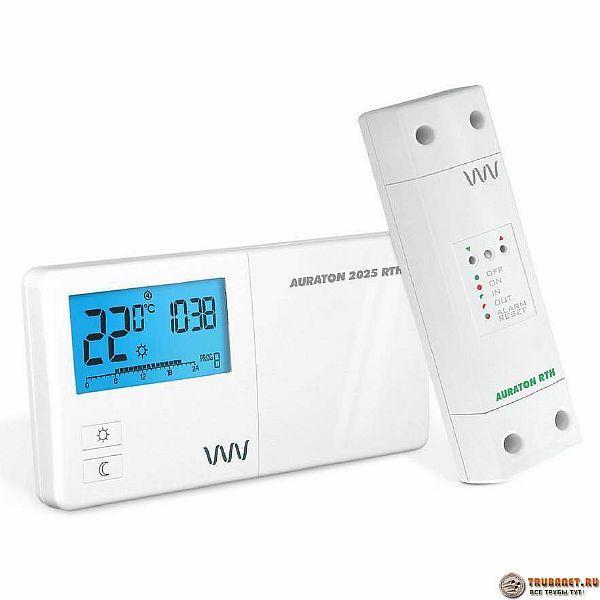

  2. Фото – программируемый термодатчик режима отопленияПрограммируемые терморегуляторы удобны возможностью самостоятельно составлять программы управления режимом отопления.

На таком приборе возможны настройки на сутки, на неделю, а также возможность работы в автоматическом режиме с поддержкой экономичного режима на время отсутствия людей в доме. Это позволяет экономить на энергоресурсах до трети расходов.

Такие устройства позволяют в автоматическом режиме поддерживать температуру в отдельных контурах сложно разветвленной системы отопления с водяным теплым полом. К недостаткам прибора можно отнести высокую стоимость и сложность регулировок. Перед вводом в действие нужно тщательно изучить инструкции по подсоединению, монтажу и настройкам, ошибки влекут за собой выход из строя сложной дорогостоящей системы.

  1. Датчики с радиоуправлением можно считать эксклюзивом из-за их высокой стоимости. При их использовании низковольтные управляющие схемы отсутствуют, поскольку регулировки производятся по радиосигналу. Каждый прибор оснащается радиопередатчиком и радиоприемником сигналов, управляющих работой сервоприводов. Такие приспособления, возможно, уместны в элитных коттеджах для регулировки температуры теплого водяного пола, если владельцы не хотят иметь пучки проводов цепей управления.

Как отрегулировать температуру в доме – 3 способа и определение оптимального режима

Основная задача поддержания температурного режима – создание комфортных условий для проживания при условии оптимального расходования ресурсов. Этого можно добиться несколькими способами.

Фото – нагреваемый пол с коллекторомПервый из них заключается в установке оптимальной степени нагрева теплоносителя в контурах теплых полов. Второй – в полном прекращении его поступления в него.

Самый простой способ заключается в использовании для греющего контура труб с максимальной рабочей температурой 90-95 градусов. Это позволяет установить в систему циркулярный насос с терморегулятором, а также клапан обратного хода.

Место установки насоса – труба-обратка, а температура теплоносителя в этом месте составляет не более 70-80 градусов по Цельсию. Если разогрев теплоносителя достигает критичных значений, термостатом отключается насос и отопление переходит в режим ожидания.

По мере остывания пола, циркулярный насос снова включается, подавая в трубопровод контура новую дозу горячей воды. Практика показывает, что такой способ наиболее эффективен и надежен для устойчивой работы отопления с теплым полом.

Фото – циркулярный насос в системе отопления загородного дома с терморегуляторомВторой способ регулировки степени нагрева предполагает включение в систему трехходового вентиля или смесительного клапана. При таком подходе через трехходовой вентиль производится подмешивание охлажденной воды из обратки к горячей подаче. То есть, максимальная температура горячей воды из котла, понижается добавлением охлажденной.

Если используется 3-х ходовой вентиль, регулировку можно производить вручную или через сервопривод. Клапан смешивающий регулирует температуру носителя тепла по заранее введенной величине контрольного показателя.

Третий способ регулировки нагрева носителя тепла в системе обогрева жилья Фото – вентиль для смешивания 3-х ходовойсостоит в использовании узла подмеса. Такое устройство можно изготовить из следующих компонентов:

  • вентиль 3-х ходовой;
  • насос циркуляционный;
  • перемычка байпаса;
  • градусник;
  • термостатическая головка ;
  • реле контроля максимальной температуры.

Учитывая состав применяемых компонентов, узел регулировки степени нагрева в системе обогрева получается довольно не дешевым.

Но изменение температуры в нем происходит очень быстро, потому, что оно производится подмешиванием к основному потоку теплоносителя воды из трубы-обратки. При этом происходит автоматическое уменьшение интенсивности горения в котле.

В соответствии с установленными регулировками режим потребления топлива всегда является оптимальным. Фото – узел подмеса для одного контура отопленияКоличество узлов в объединенной системе может быть любым, и каждый будет работать автономно в соответствии с установленными настройками.

Таким образом, можно поддерживать более высокую температуру воздуха, например, в детской комнате и одновременно более низкую в спальне взрослых представителей семейства. Особенно эффективен такой узел для управления температурой в устройстве водяных полов.

Для применения такого способа регулировки есть только одно требование – вся отопительная схема должна быть устроена по европейским требованиям. Температура горячей воды из котла должна быть не выше 67 градусов.

И в теперь рассмотрим методику регулировки теплового и гидравлического режима с использованием термостата. Его устанавливают в помещении, и настройка производится путем установки на этом приборе нужной температуры для данной конкретной точки. Управление нагревом производится сервоприводом на конкретном контуре.

Смотреть видео

Автоматика водяного теплого пола
Такое устройство успешно работает в соединении и с самодельным коллектором и с вентилем трехходовым и с узлом подмешивания. Его популярность обусловлена простотой регулировки режима отопления и относительной дешевизной устройства.

Узнайте как работает водяной теплый пол в зависимости от вида подключения.

Фото – различные модели электрических терморегуляторов для устройства управления водяным нагреваемым полом

Схема подключения терморегулятора для водяного теплого пола

В условиях многоквартирного дома в городе устройство теплых полов представляет собой практически невыполнимую задачу. Дело в том, что низкотемпературный контур теплого пола может быть включен только в трубу — обратку и часто приводит к критичному снижению температуры в общедомовой отопительной сети.

Это и становится причиной отказа в согласовании изменения в конструкции систем отопления. Гораздо проще решается этот вопрос для индивидуальных застройщиков, который являются полными хозяевами собственной отопительной системы.

Смотреть видео — функции и отличия терморегуляторов для контуров под стяжку

Терморегуляторы для теплых полов | Часть 1 | Функции и отличия терморегуляторов

В них горячий теплоноситель из котла попадает в коллектор и оттуда распределяется по помещениям отдельными трубами. Отдав тепло в радиаторах, теплоноситель вновь попадает в коллектор, завершая полный цикл.

Регулирующая аппаратура в таких устройствах устанавливается непосредственно на коллекторе. Она управляет сервоприводами, получающими сигнал на срабатывание от терморегуляторов.

Применяется также способ управления температурой с использованием сигнала от датчика, расположенного непосредственно в том помещении, где контролируется температура.

Такой способ, безусловно, более точен, но он сопряжен с большими затратами при прокладке управляющих низковольтных систем. Для этого понадобится большой объем штробления стен, ведь такие провода предстоит протянуть из каждого отапливаемого помещения.

А из некоторых и по два, когда в комнате устанавливается комбинированная схема отопления с радиаторной частью и системой теплого пола. При установке терморегулятора на коллекторе необходимость в этом отпадает, а конечный итог тот же.

Трубопровод водяного теплого пола достаточно сложен в исполнении, а ошибки при проектировании и монтаже обходятся дорого. Поэтому такую работу лучше доверить опытным специалистам.

Фото – типовая схема управления отоплением с использованием терморегуляторов

Перед тем, как подключить терморегулятор водяного теплого пола, нужно определиться с местом его расположения в системе обогрева.

Как выбирать терморегуляторы для водяного теплого пола

Управление современными отопительными устройствами производится с использованием специальных терморегуляторов. Будучи совмещенным с вынесенным измерителем температуры, этот прибор контролирует не только температуру поверхности пола, но и степень нагрева воздуха в самом помещении.

Ведь в конечном итоге, все усилия по созданию надежной отопительной системы направлены на создание комфортных условий для проживания.

Нормальное пользование теплым полом практически невозможно, если не использовать регулирующую аппаратуру. Схема терморегулятора для водяного теплого пола позволяет эффективно удерживать его температуру в необходимом интервале, позволяющем вести здоровый образ жизни.

На рынке присутствуют множество моделей этих приборов, которые специалистами условно разбиты на такие категории:

  1. Устройства, помогающие экономить энергоресурсы путем временного отключения отопительной системы и теплого пола в отсутствие хозяев.
  2. Приборы с программируемыми таймерами, которые позволяют настраивать «умный режим» работы отопительной системы в зависимости от состояния влияющих факторов. Все регулировки с таймера передаются на терморегулятор, устанавливающий температуру.

Фото – простой и понятный термодатчик для управления отопления для теплого полаВыбор терморегулятора напрямую зависит от размеров обогреваемого помещения. Для комнаты  небольших размеров вполне достаточно недорого механического прибора с простой и доступной регулировкой.

Но наиболее часто используются электронные терморегуляторы с возможностью программирования. При этом точность регулировки составляет 0,5 градуса.

Жидкокристаллический дисплей этого прибора отражает настроенную температуру поверхности, и ее фактическое значение на момент времени. Кроме того, показывается специальный символ во время работы системы отопления. Имеется также указатель неполадок при сбое в работе терморегулятора или системы с теплым полом в целом.

Управление работой отопления производится посредством воздействия на три клавиши, расположенные на лицевой панели дисплея.

Смотреть видео — автоматизации водяного пола

Системы водяных теплых полов. Автоматика - вебинар 11.02.2016

Водное отопление продолжает оставаться самым популярным способом обогрева жилья, в том числе частного. Поэтому продолжают развиваться и совершенствоваться и системы его управления.

Это позволяет в значительной степени экономить энергоресурсы на отопление. Устанавливать и подсоединять датчик терморегулятора в системе с теплым полом следует при обесточенном электропитании.
