Печь на отработке своими руками: схемы, инструкции, рейтинг

Изготовленная печь на отработке своими руками подойдет для обогрева гаража, теплицы, других помещений. В статье сделаем подробный обзор самодельных моделей, рейтинга заводской продукции на Яндекс Маркет, популярных чертежей.

Кому интересно, как сделать печь на отработке, дам краткую рекомендацию — корпус можете сварить из баллона, трубы, огнетушителя или листовой стали. Подачу масла организуйте капельным методом с верхнего бака или по пиролизной схеме с нижней емкости.

Подробной инструкции по изготовлению печи посвятим в тексте отдельный раздел, дополненный схемами, поясняющими фотографиями и видео.

Обзор моделей самодельных печей

Народные умельцы придумали больше десятка разновидностей печей. Наиболее эффективные пиролизные конструкции состоящие из 3 основных рабочих узлов:

Камера сгорания топлива.
1

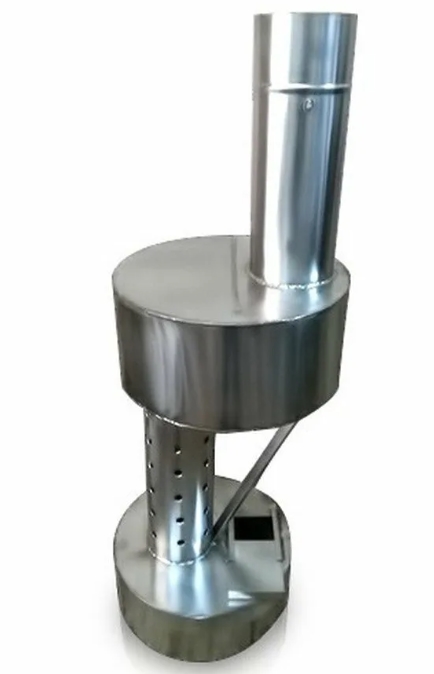

Узел сгорания пиролизного газа.
2

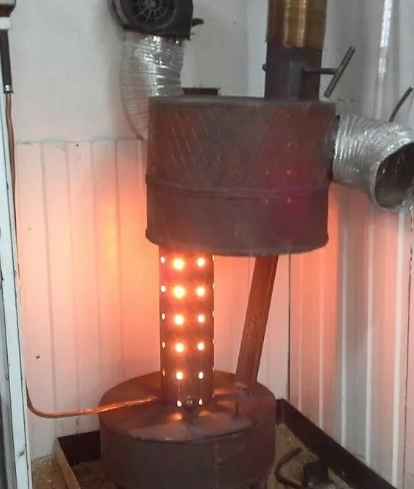

Камера дожигания и остывания
3

В зависимости от конструкции, устройство печей дополняется вентилятором, капельницей, водяным контуром или теплообменником. Обязательно наличие дымохода, ножек, дверец, заслонок.

Условно по принципу работы и основной конструкции самодельные печи делят на 2 вида:

С перфорированной трубкой. Система называется пиролизной. Печка имеет 2 камеры, соединенные между собой трубой с отверстиями. Отработка поступает в нижнюю емкость, где выполняется ее нагрев. Испаряющиеся горючие вещества поднимаются по перфорированной трубе, насыщаются кислородом и воспламеняются. Дожигание происходит в верхней камере.
С плазменной чашей. Система называется капельной. Печь выполнена одной камерой, где расположена металлическая чаша. После разогрева на нее каплями подается отработка. Испаряющийся газ начинает гореть голубовато-белым пламенем. Все собранные своими руками печи на отработке функционируют по одному из перечисленных принципов.

По общей конструкции выделяют следующие модели:

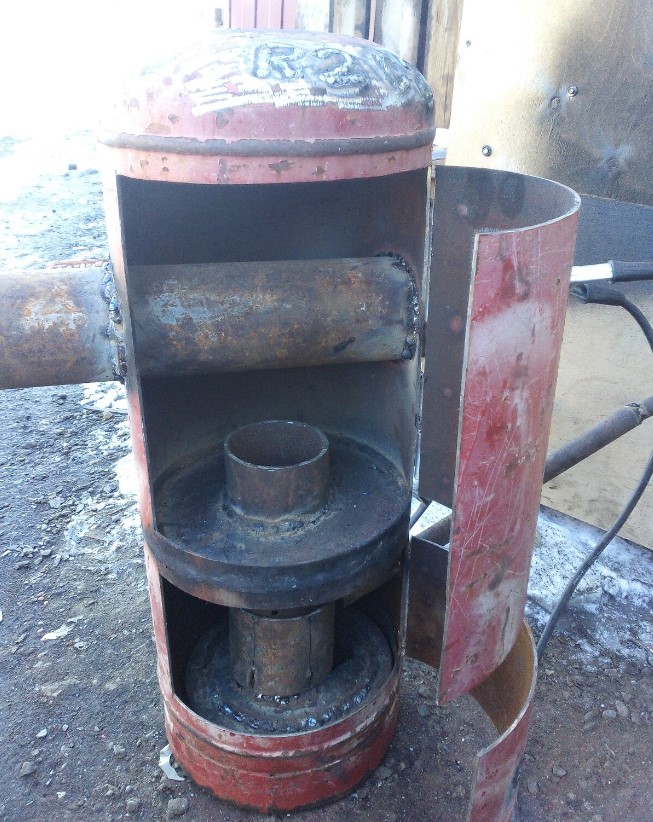

Сделанные своими руками из готового корпуса газового баллона, большого диаметра трубы, толстостенной бочки.

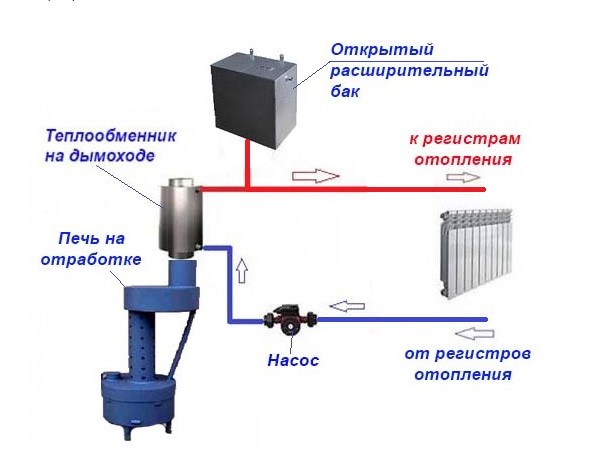

С водяной рубашкой или теплообменником в форме змеевика для подключения к отопительной системе.

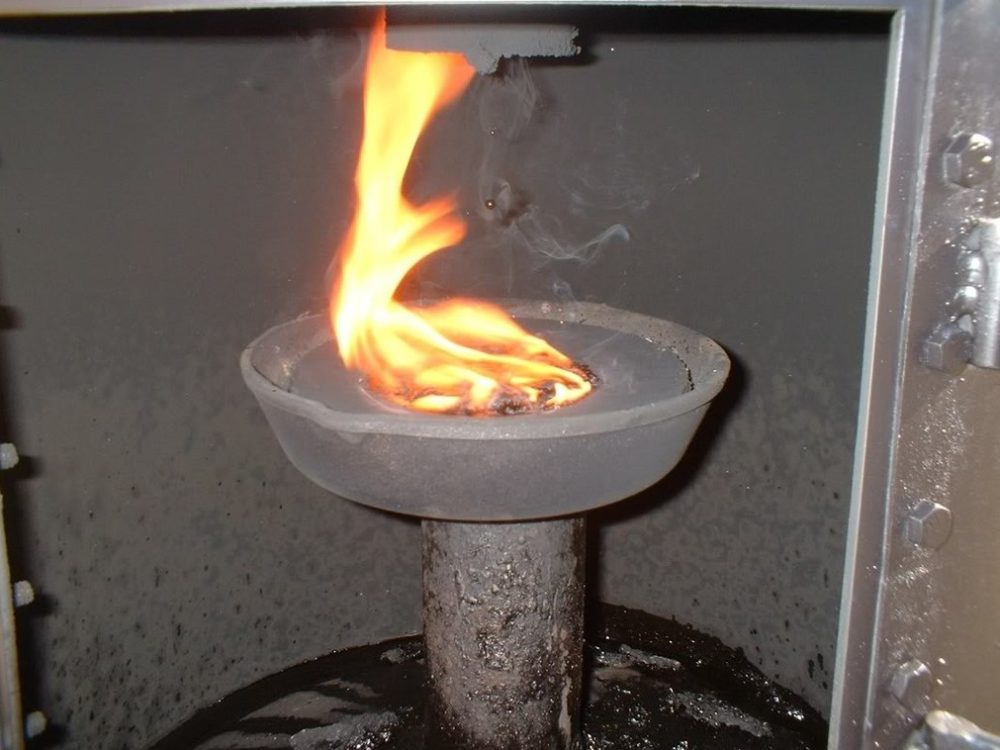

С фитилем или пористым наполнителем, на который для горения попадает отработка через капельницу.
С поступлением топлива сверху. Печь на отработке, где поступление топлива идет с верхней камеры.

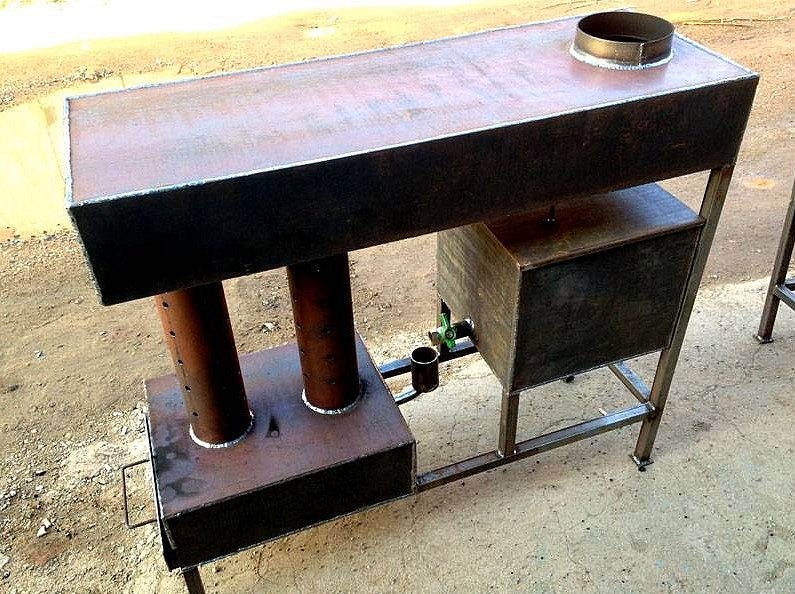

Печь на отработанном масле сваренная из листового металла.
С принудительным наддувом воздуха вентилятором.
С поступлением топлива снизу.

Открытая печь для горения отработки забирает кислород из помещения. Конструкция проще в изготовлении своими руками, но опаснее в работе.

Закрытая печь не выделяет копоти, менее опасна в работе, обладает повышенным КПД. Кислород для горения принудительно подается вентилятором.

Рейтинг печек на отработке

На Яндекс Маркет продаются готовые печи, работающие на жидком топливе. По конструкции они схожи с самодельными аналогами, только имеют более аккуратный вид.

Предложить свой вариант

Ниже рассмотрим мини-рейтинг доступных моделей более подробно.

На масле и солярке без водяного контура

Из простых дешевых вариантов на Яндекс Маркет представлена печь, работающая на солярке и отработке. Стоимость модели 7900 рублей. Предназначена для установки в гараже, рассчитана на обогрев помещения площадью 50 м2.


Расход топлива 300-800 г/час, что зависит от интенсивности горения. Предусмотрена капельная подача масла.

Плюсы и минусы:

  • Низкая стоимость.
  • Наличие регулировочных заслонок.
  • Экономный расход масла.

  • Длительный выход на рабочую мощность – через 30 минут после розжига.
  • Плохая устойчивость корпуса на полу.
  • В закрытом помещении сжигает кислород, создает чад.
  • Пожароопасная.

Неплохой вариант для изготовления своими руками из-за простоты конструкции.

Однако пожароопасность модели вызывает сомнение в ее необходимости.

Фото Печь на масле и солярке

На отработке с водяным контуром

Модель со средним ценником на Яндекс Маркет от 8900 рублей оснащена водяным контуром. По бокам производитель предусмотрел 2 радиатора. Имеется возможность подключить змеевик. Корпус из стали 4 мм покрыт огнестойкой порошковой краской. Бака на 8 литров с отработкой хватает на 8-12 часов работы. Максимальная площадь обогрева – 50 м2.

Преимущества и недостатки:

  • Доступная цена для модели с водяным контуром.
  • Подходит для подключения водяного отопления в теплицу, гараж или другие помещения.
  • Установлена система заслонок.

  • Пожароопасная конструкция, сжигающая кислород в закрытом помещении.
  • Неустойчивый на ножках корпус.

Модель тоже можно изготовить своими руками. Конструкция усложнена наличием водяного контура, который дополнительно придется сваривать из листового металла.

Фото Печь с водяным контуром

MULTEAT TEX 20 из нержавейки закрытого типа

Из надежных, эстетичных, пожаробезопасных моделей стоит обратить внимание на фирменную печь MULTEAT TEX 20. Конструкция выполнена из нержавеющей стали. На Яндекс Маркет оборудование продают за 23750 рублей.

Передняя часть корпуса перфорирована для инфракрасного прогрева. Модель рассчитана на максимальную мощность 20 кВт.

Достоинства и недостатки:

  • Пожаробезопасная красивая печь.
  • Производитель обещает 7 лет эксплуатации, дает 2 года гарантии.
  • Быстрый прогрев помещения после розжига.

  • В комплекте нет топливного бака.
  • Высокая стоимость.

Своими руками конструкцию сложно сделать из-за необходимости наличия подходящей марки нержавейки и требования перфорации корпуса.

Фото MULTEAT TEX 20

Фото чертежей

Своими руками самодельная печь может быть изготовлена из листовой стали, газового баллона, огнетушителя, другой металлической емкости. Домашние умельцы используют имеющиеся в наличии материалы, корректируя под них разработанные схемы.

Популярные чертежи печей на отработке имеются в свободном доступе. Рассмотрим наиболее удачные варианты.

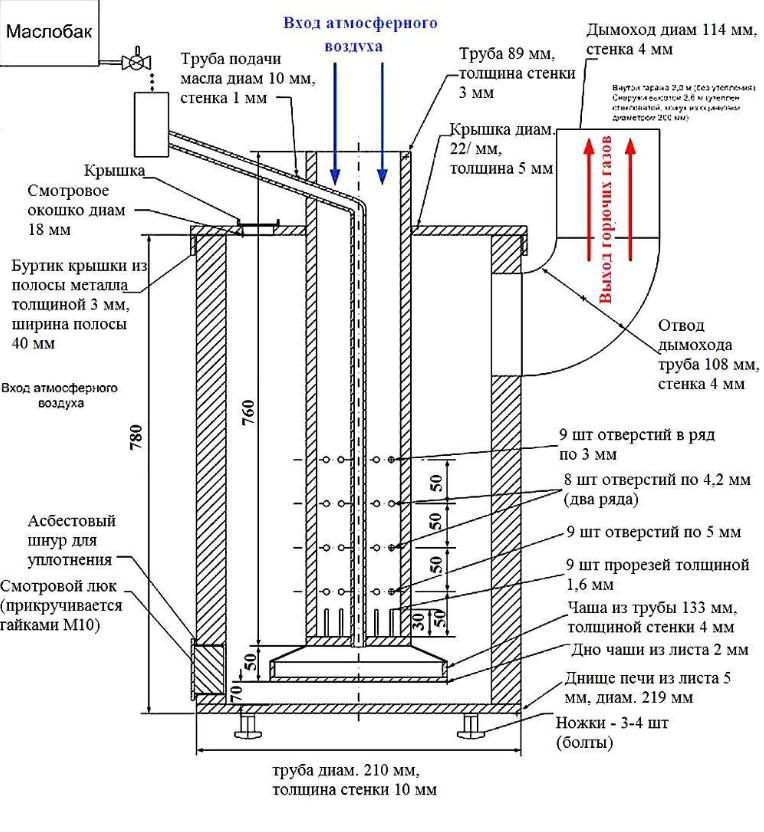

Схема цилиндрической напольной конструкции из бочки или баллона и труб
1

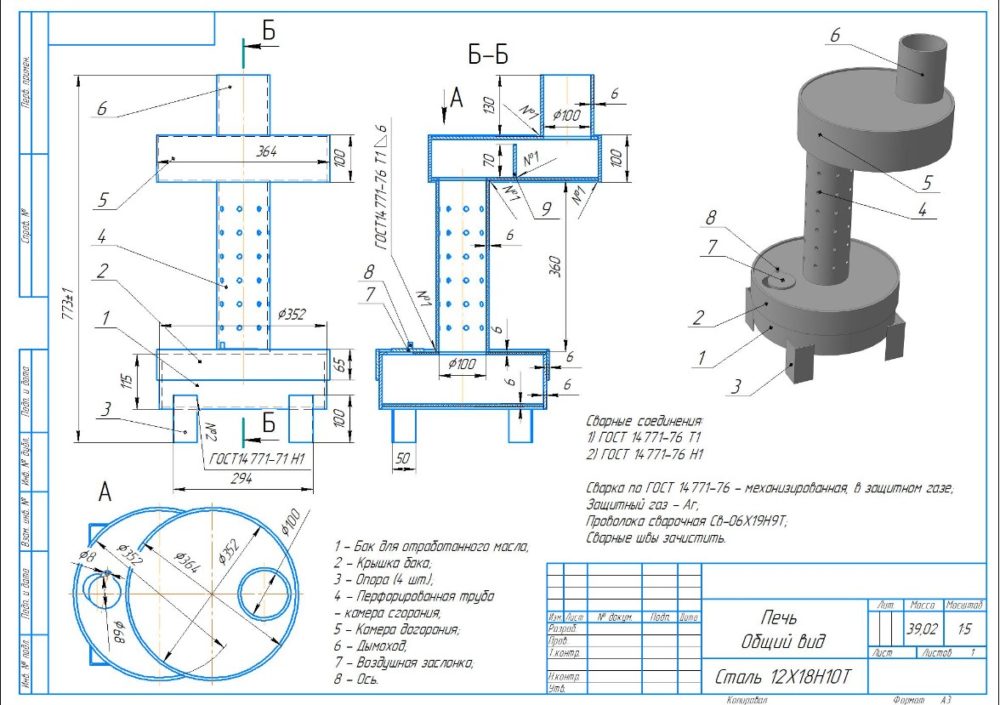

Схема простой печи для гаража из сваренных круглых баков и перфорированной трубы
2
Схема горизонтальной модели из толстостенных труб
3
Схема модели с водяным контуром
4

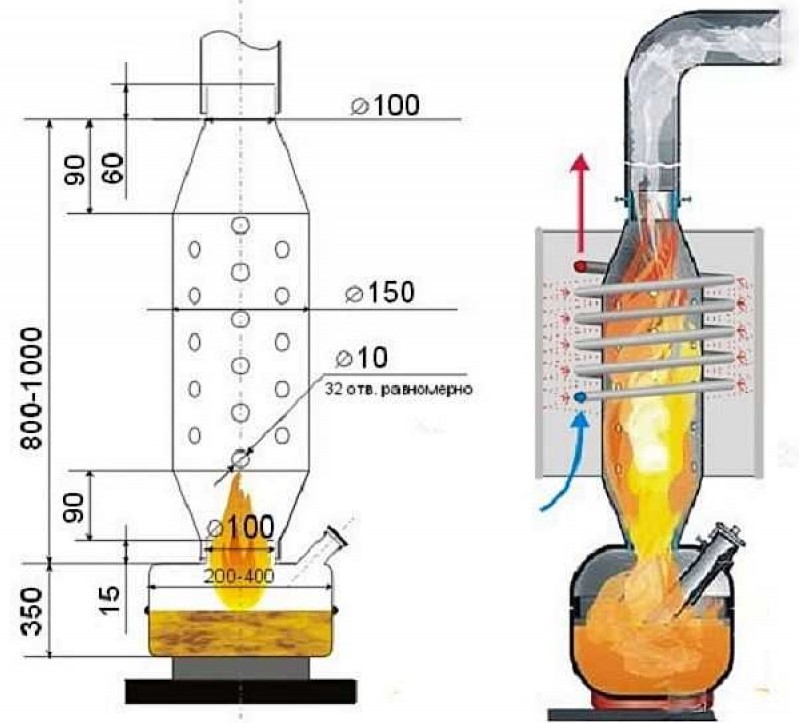

Схема конструкции из газового баллона с водяным теплообменником в форме змеевика
5

Для изготовления печи своими руками по каждому чертежу потребуется сварочный аппарат и навыки сварки. Металл желательно использовать толщиной больше 3 мм, чтобы не прогорел.

Простейшая печка на отработке своими руками для обогрева гаража

Сначала посмотрим кратко весь процесс по шагам, ниже будет подробное описание.

1
2
3
4
5
6
7
8
9
10
11
12

Несложной конструкции печь на отработке для гаража можете сделать своими руками из металлического корпуса огнетушителя и нагнетающего вентилятора.

Дополнительно понадобится стальная труба диаметром 50 мм. Капельный узел для подачи масла сделайте из медной трубки и маленькой канистры. Из инструментов нужна сварка, болгарка, пассатижи, молоток и рулетка.

Полное руководство изготовления своими руками печи.

  1. Подготовьте материалы для работ. Используйте старый просроченный огнетушитель, предварительно разобрав и освободив его от содержимого.

Вентилятор для малогабаритной печи соберите своими руками из 3 компьютерных кулеров.

Фото Материалы для изготовления печи

  1. В нижней части боковой стенки огнетушителя отметьте отверстие под трубу диаметром 50 мм для подачи воздуха и отработки.

Нарежьте болгаркой крест-накрест лепестки, не выходя за размеченные границы круга. Чем больше сегментов нарежете, тем ровнее получится отверстие.

Лепестки у основания отрежьте от основного корпуса болгаркой. Кромку отверстия подровняйте шлифовальным кругом.

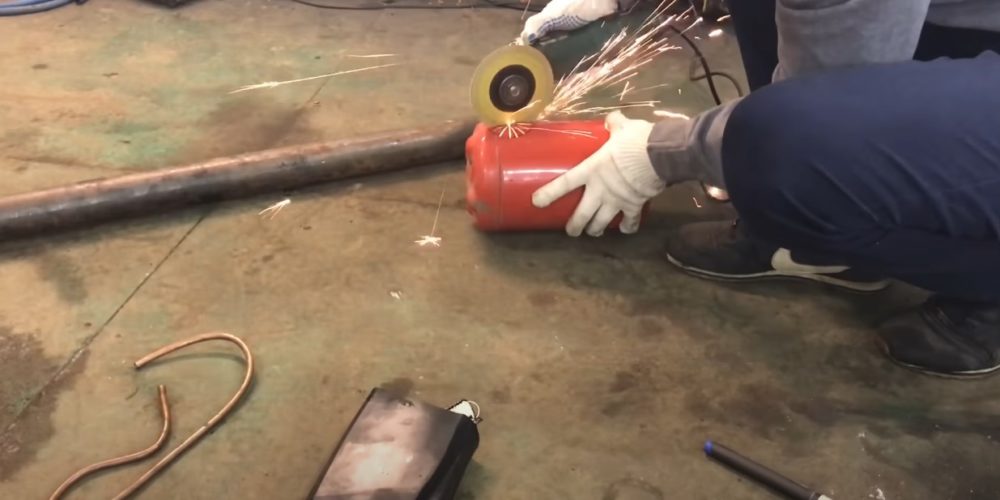

фото - Вырезка отверстия в огнетушителе под подачу кислорода и отработки

  1. В верхней части боковой стенки огнетушителя с противоположной стороны отметьте и вырежьте второе отверстие аналогичного диаметра для подведения дымоходной трубы.

Возьмите небольшой патрубок диаметром 50 мм. Примерьте, чтобы кусок трубы свободно без больших зазоров входил внутрь баллона через отверстия.

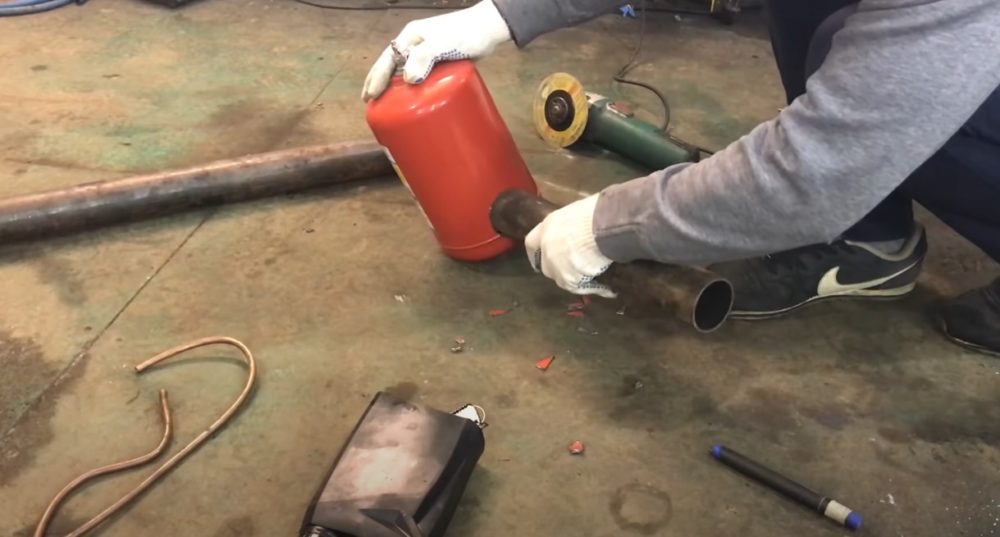

Фото Примерка отрезка трубы к вырезанным отверстиям на огнетушителе

  1. От стальной трубы сечением 50 мм отрежьте кусок наискось. Соедините заготовки косыми срезами так, чтобы получился дымоход под углом примерно 90о для выведения через перекрытие гаража.

Длину труб рассчитайте индивидуально с учетом высоты потолка и места установки печи.

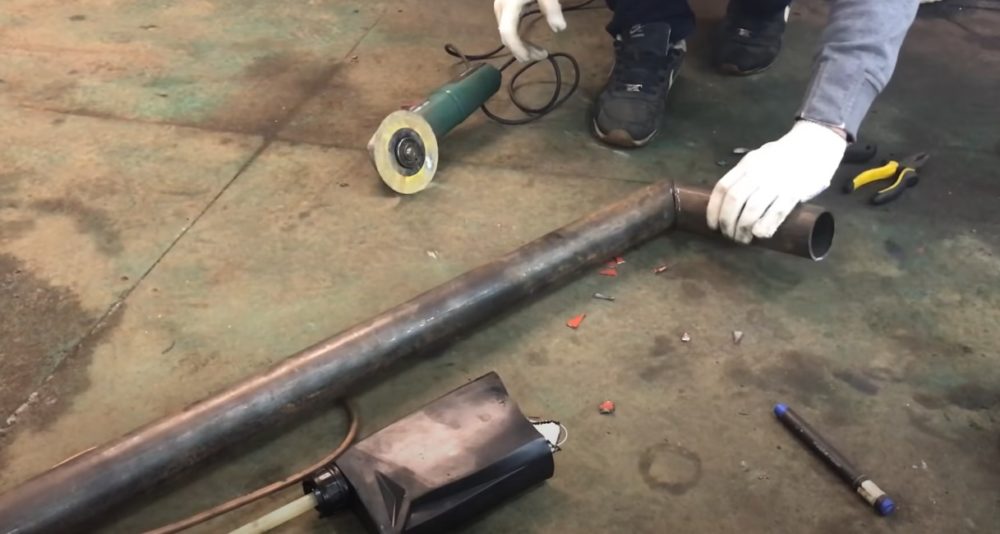

Фото Нарезка трубы под углом для изготовления дымохода

  1. Зачистите болгаркой краску на корпусе огнетушителя в области прорезанных отверстий. Используя сварочный аппарат, приварите трубы.

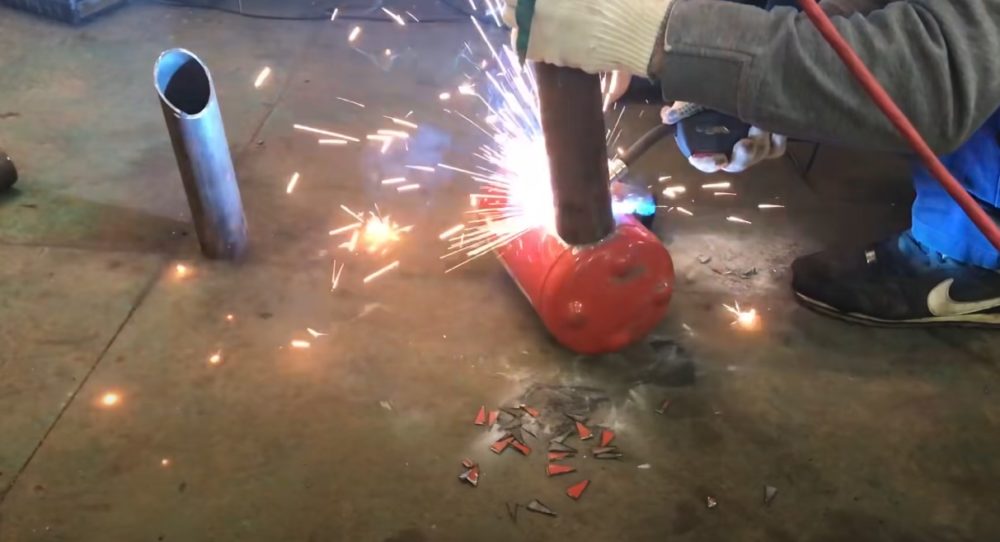

Фото Приваривание труб к отверстиям на огнетушителе

  1. Прямой отрезок трубы длиной около 500 мм приварите на нижнее отверстие. Патрубок исполнит роль канала для подачи топлива, состоящего из смеси воздуха с маслом.

Подготовленное колено дымохода приварите к верхнему отверстию на корпусе баллона.

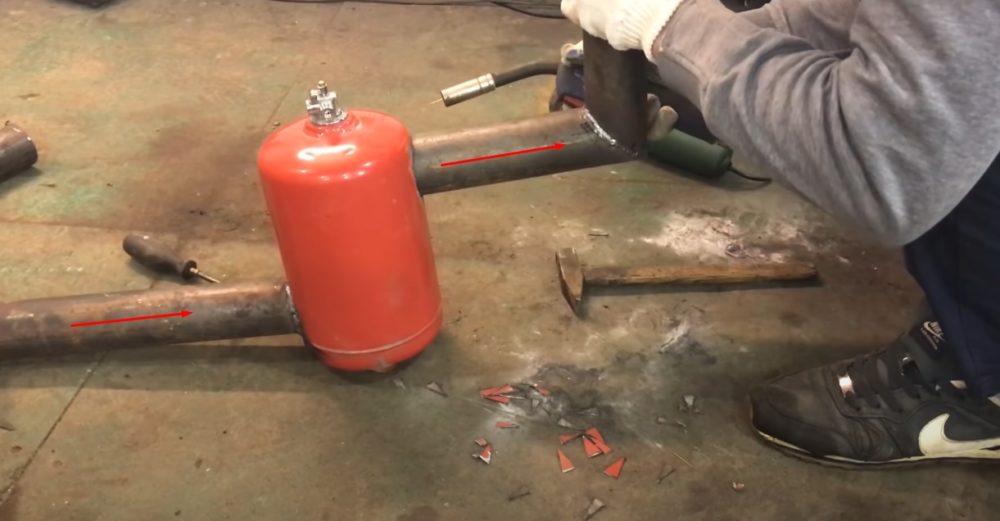

Фото Расположение труб для подачи воздуха и отведения продуктов сгорания

  1. На прямой нижней трубе примерно посередине приварите крепление для топливного бачка. Узел сделайте из отрезка трубы длиной 40-50 мм и двух ножек из прутка.

Фото Приваривание крепления для топливного бачка

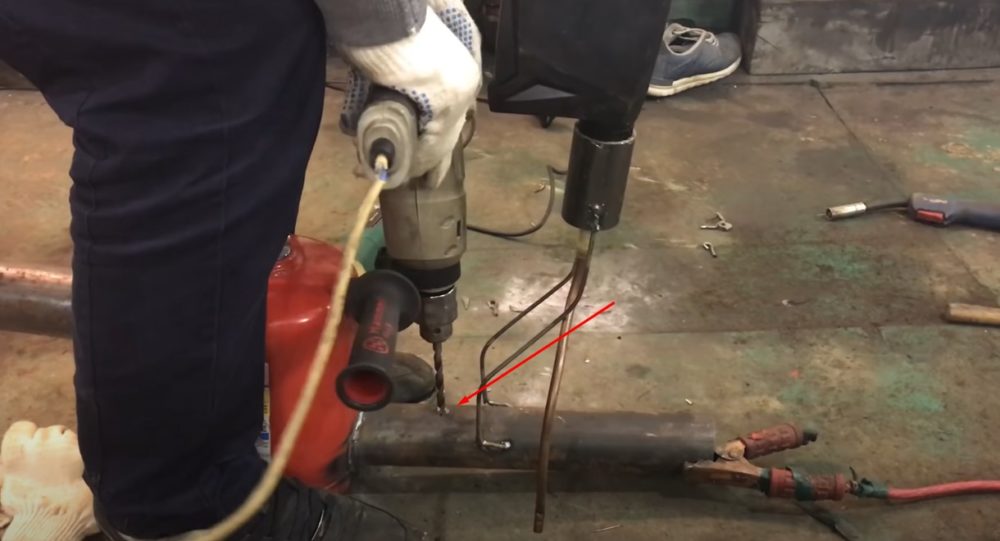

  1. На трубе между корпусом огнетушителя и креплением топливного бачка просверлите отверстие под подачу отработки. Диаметр должен соответствовать толщине медной трубки.

Фото Сверление отверстия для подачи отработки

  1. Медную трубку изогните зигзагом так, чтобы один конец вошел в отверстие на трубе, а другой край располагался примерно по центру патрубка крепления топливного бачка.

Подготовьте емкость под отработку. Подойдет небольшая канистра, в крышку которой предварительно врежьте ниппель. Выход бачка с медной трубкой соедините при помощи шланга.

Фото Установка бачка и трубки для подачи отработки

  1. Чтобы из отработки получалась топливная смесь, в нижний патрубок печи нужно под давлением подавать воздух. Соберите своими руками вентилятор из 3 компьютерных кулеров.

Закрепите узел хомутом на конце трубы. Проверьте работоспособность вентилятора и мощность тяги, подав на мотор напряжение через понижающий трансформатор.

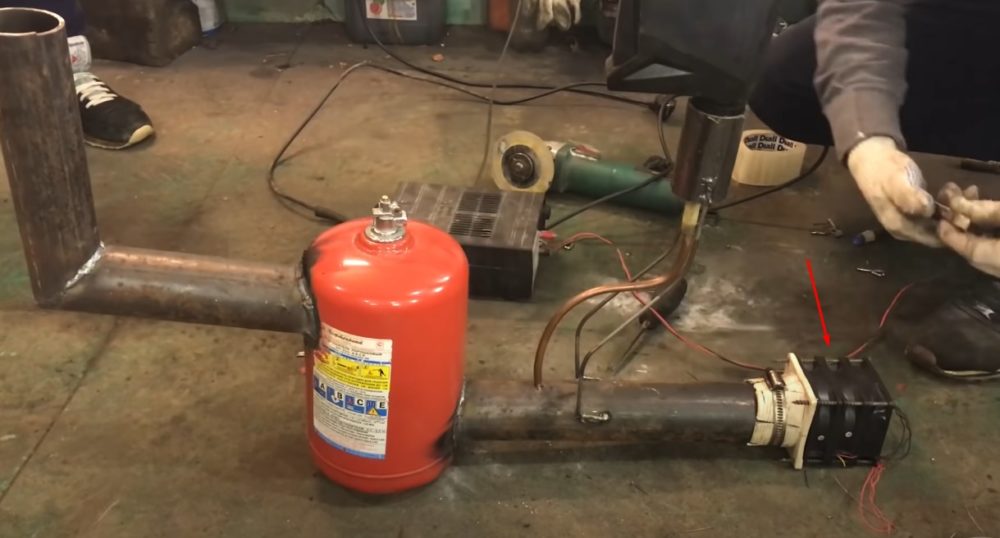

Фото Вентилятор из 3 компьютерных кулеров для нагнетания воздуха

  1. Приступайте к испытанию горения. Через горловину баллона, где раньше стоял механизм огнетушителя, бросьте внутрь подожженный кусок ветоши.

Для лучшего горения смочите ткань бензином. Залейте в бачок отработку. Масло самотеком пойдет через медную трубку.

В стальной трубе отработка смешается с принудительно подающимся воздухом. Попавшее в баллон топливо начнет сгорать.

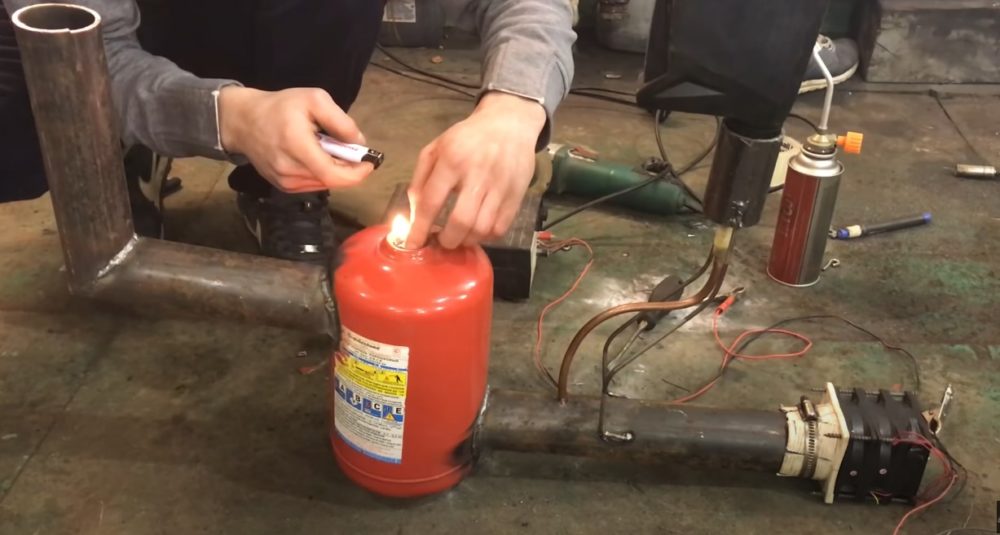

Фото Розжиг печи

  1. Сразу после воспламенения топлива в баллоне горловину закройте родным механическим узлом огнетушителя, чтобы огонь не вылетал из топки в гараж. Для первого обжига печь вынесите на улицу или ставьте возле открытой двери. Обгорающая с корпуса огнетушителя краска образует много дыма.

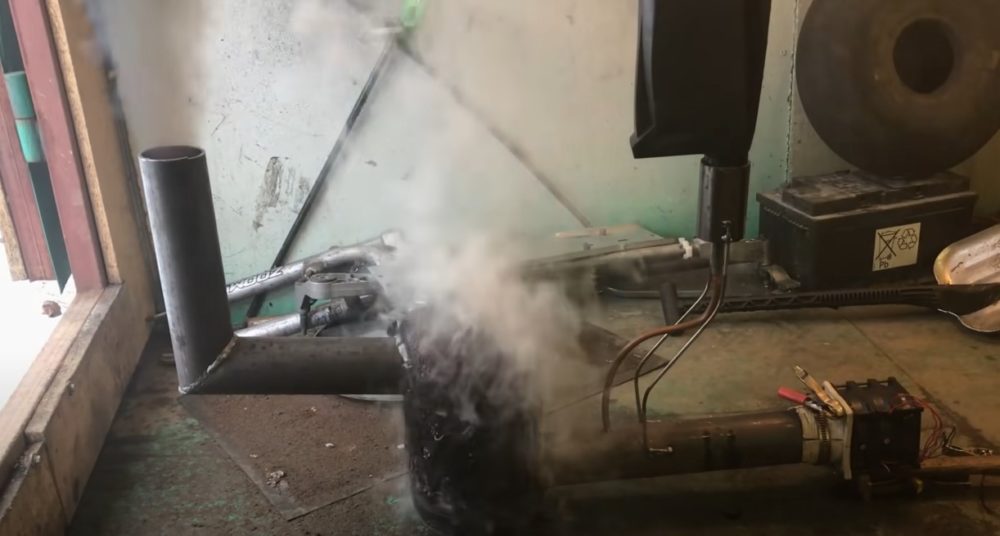

Фото Обжиг огнетушителя от краски

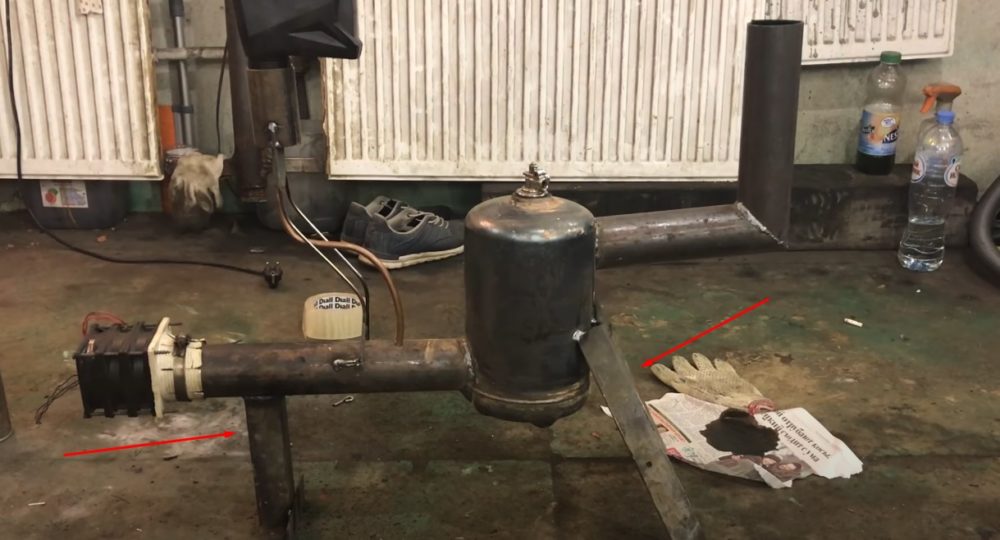

  1. Счистите с баллона обгоревшую краску щеткой по металлу. Приварите из уголка ножки для устойчивости конструкции.

Фото Приваривание ножек к корпусу печи

Установите сделанную своими руками печку в гараже на постоянное место. Обеспечьте пожарную безопасность. Уберите легковоспламеняющиеся предметы. Сделайте отступы от стен.

Дымоход выведите через перекрытие методом удлинения трубы.

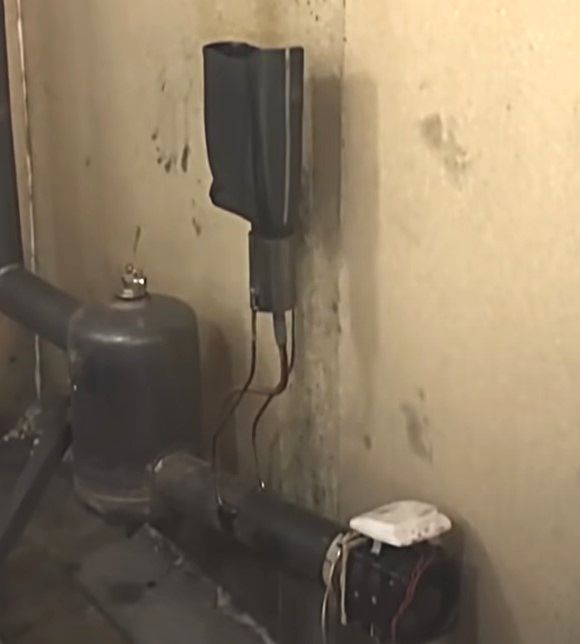

Установленная в углу гаража печь на отработке



Печка на отработке своими руками за один час

Печка на отработке из газового баллона с водяной рубашкой

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

Примитивной конструкции простая печь не может быть подключена к водяной системе отопления. Во время сжигания отработки образуется много копоти. В этом минус простейших моделей.

Если желаете изготовить надежную не дымящуюся печь на отработанном масле своими руками с подключением к отоплению, используйте схему с водяной рубашкой. Понадобится газовый баллон, листовая сталь толщиной 3 мм, профильная и круглая труба.

Инструкция сборки печи:

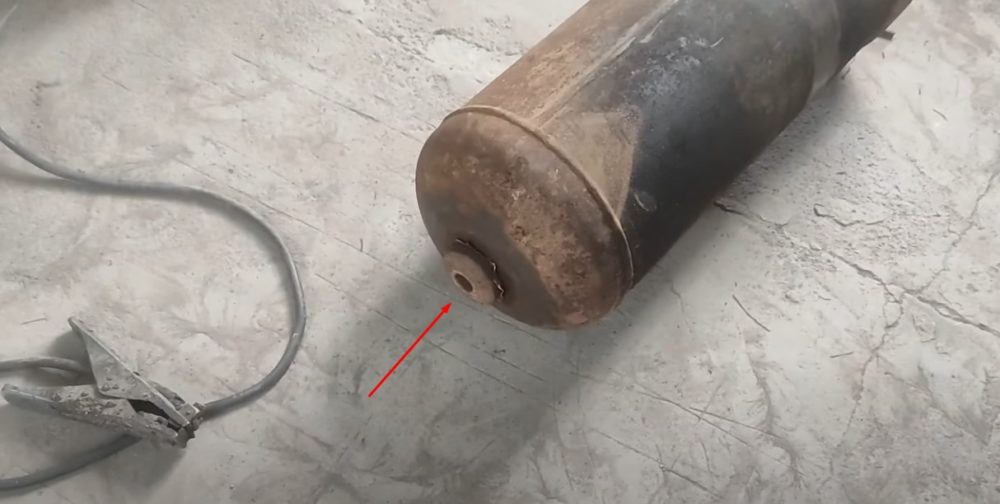

  1. С большого газового баллона слейте конденсат, выкрутите вентиль. В безопасном месте разожгите большой костер. Уложите пустой баллон без вентиля для выгорания остатков конденсата газа.

Фото Обожженный в костре газовый баллон без вентиля

  1. Болгаркой отрежьте днище баллона. Рез делайте по периметру заводского шва в нижней части корпуса.

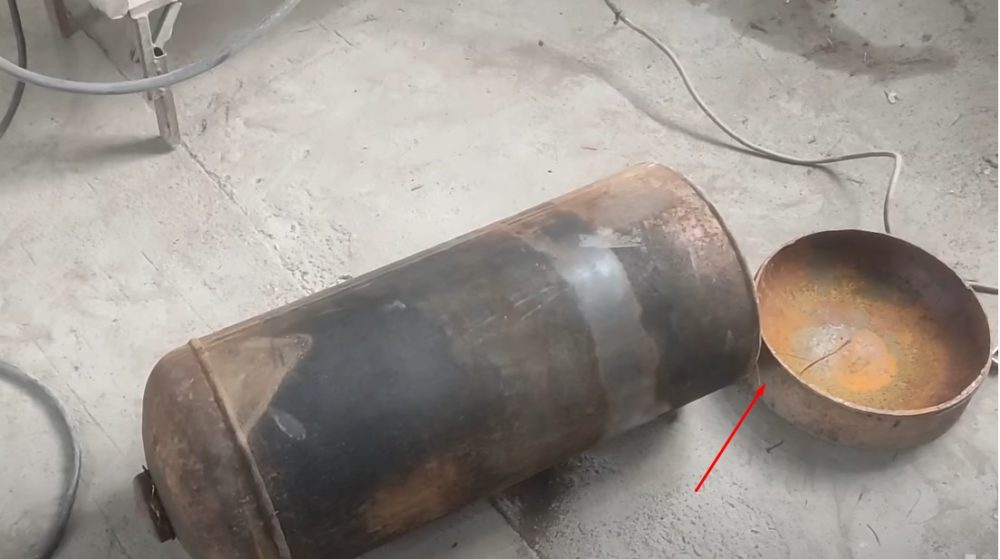

Фото Отрезанное дно баллона

  1. Для изготовления водяной рубашки из листовой стали вырежьте 2 прямоугольных сегмента. Согните полукруги, сварите их в бочку высотой 530 мм.

Конструкция в диаметре должна превышать диаметр баллона на 20 мм. Зазоры между стенками цилиндров исполнят роль водяной рубашки.

В верхней части бочки вварите кольцо, чтобы образовался бортик шириной 20 мм для плотного прилегания стенок газового баллона

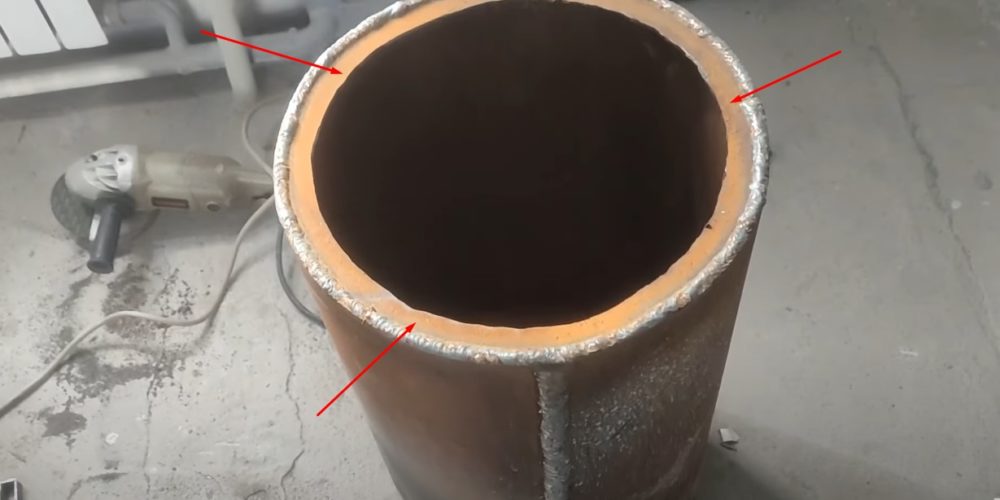

Фото Бочка с вваренным кольцом для водяного контура

  1. Нижнюю часть бочки заварите кольцом с широкой кромкой около 100 мм. Оставленного отверстия должно хватить для выхода выпуклой верхней стороны газового баллона.

Из профильной трубы по краям приварите 3 ножки.

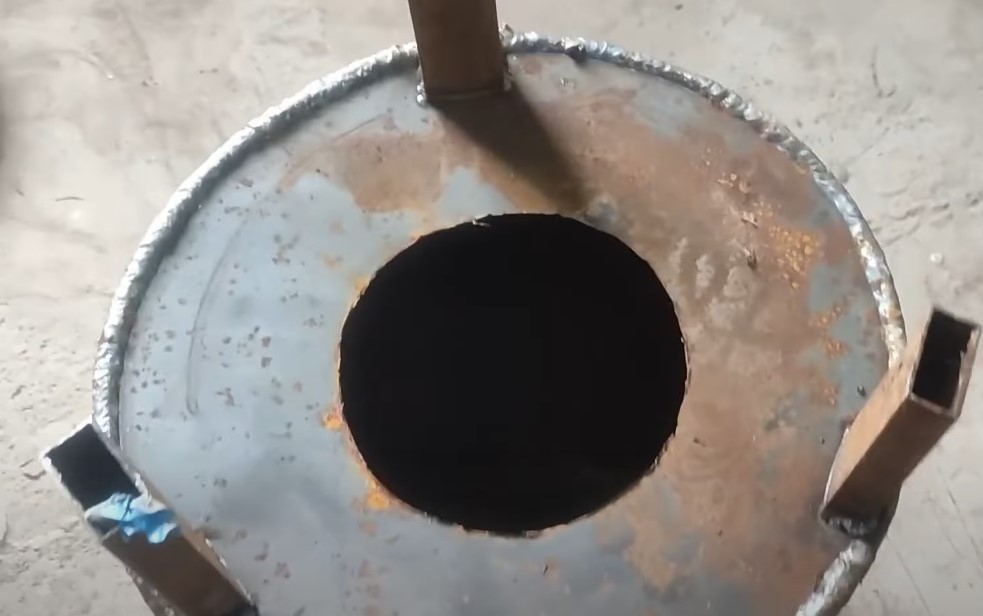

Фото Нижняя часть бочки с ножками и широкой кромкой

  1. Установите вертикально газовый баллон отрезанным днищем вниз. Насадите сваренную бочку, расположив вверх ножками.

Верхний и нижний стык обварите сваркой. Должна получиться герметичная водяная рубашка с баллоном внутри и бочкой снаружи.

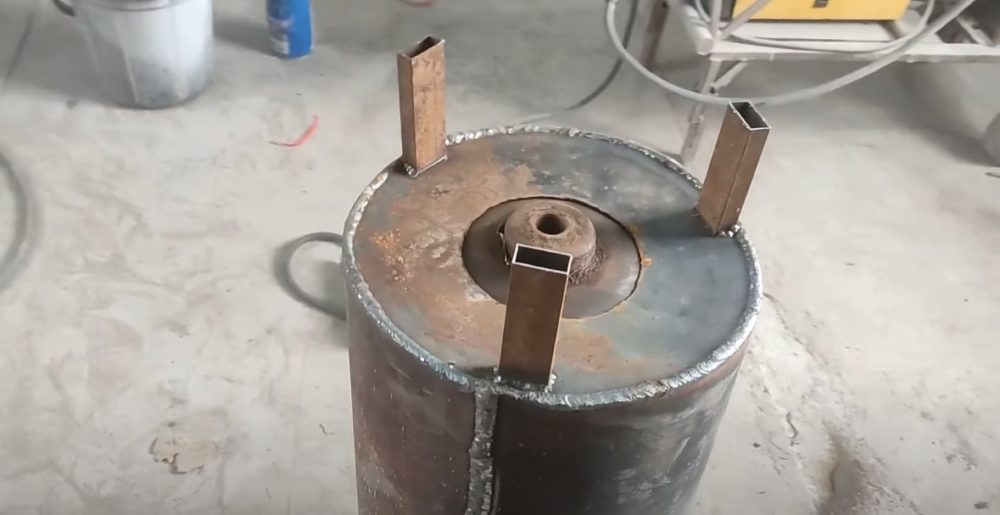

Фото Насаженная бочка с ножками на вертикально установленный газовый баллон

В отверстие баллона, где раньше стоял вентиль, вварите коленами трубку диаметром 15 мм. Выведите один ее конец внутрь топки на высоту 60 мм, чтобы не засорялась окалинами.

Второй конец трубки выведите на боковую сторону бочки, где соедините с металлическим бачком для отработки.

Фото Бак с трубкой для подачи отработки

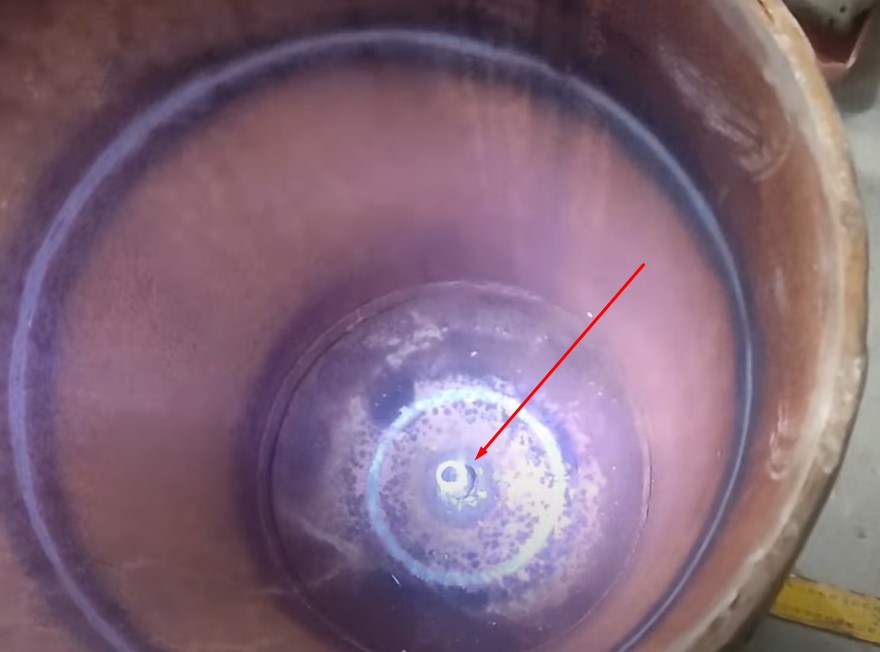

Фото Выведенная внутрь баллона трубка для подачи отработки в топку

  1. Возьмите 2 куска квадратной трубы диаметром 50 мм, длиной 600 и 300 мм. Сварите заготовки под прямым углом.

Торец трубы длиной 600 мм заварите заглушкой, просверлите 2 отверстия диаметром 6 мм. На боковых всех 4 стенках просверлите рядами отверстия шагом 150 мм для подачи воздуха в топку.

На торец короткой трубы длинной 300 мм приварите крепеж под нагнетающий вентилятор.

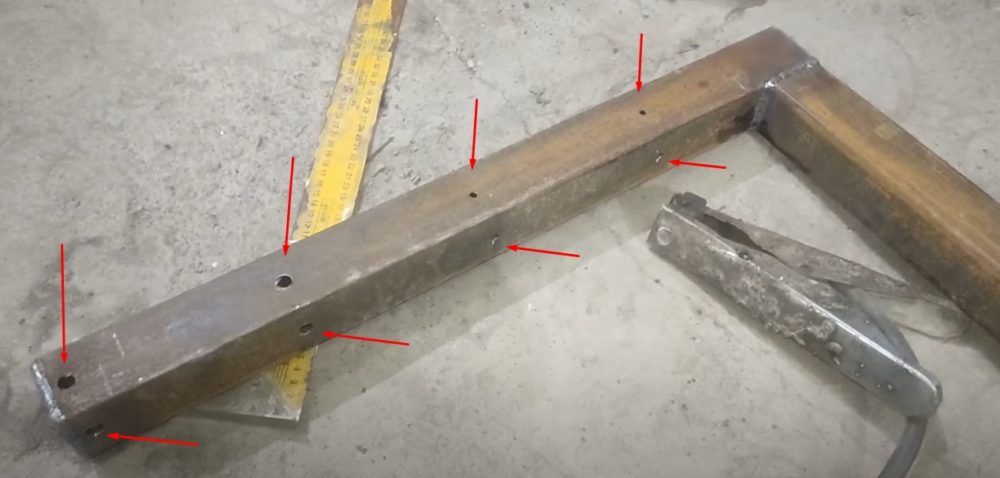

Фото Труба с отверстиями для подачи воздуха

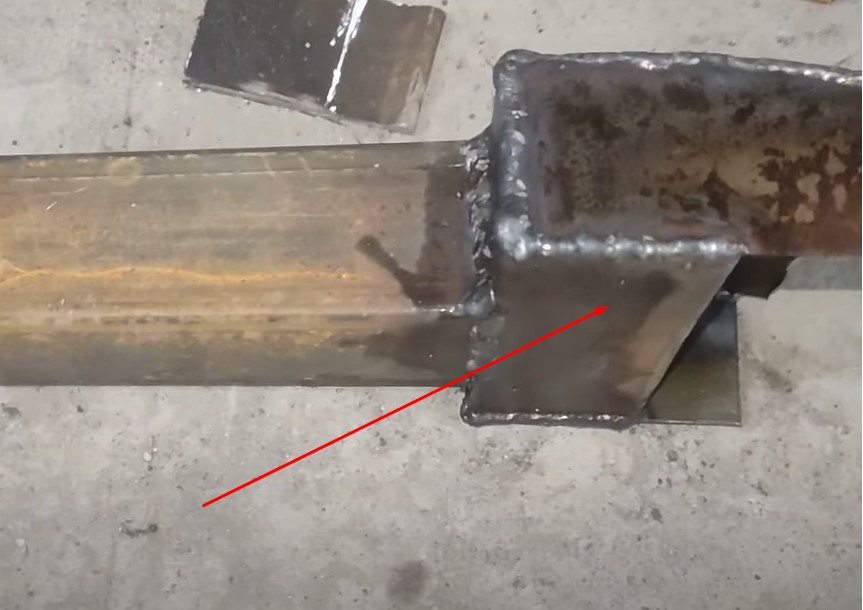

Фото Крепеж под нагнетающий вентилятор

  1. Под трубу подачи воздуха в нижней части баллона, которая будет в печке расположена вверху, вырежьте прорезь.

Вставьте квадратное колено с заглушкой и отверстиями. Торец трубы подачи воздуха немного сместите относительно трубки подачи отработки.

Вошедшее в прорез квадратное колено заподлицо с торцом обрезанного баллона обварите сваркой.

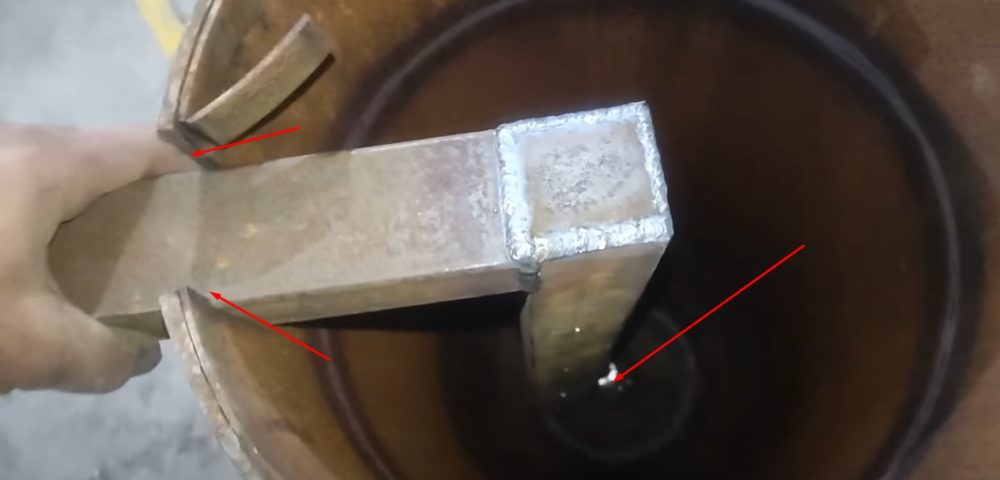

Фото Смещение колена подачи воздуха относительно трубки для подачи отработки

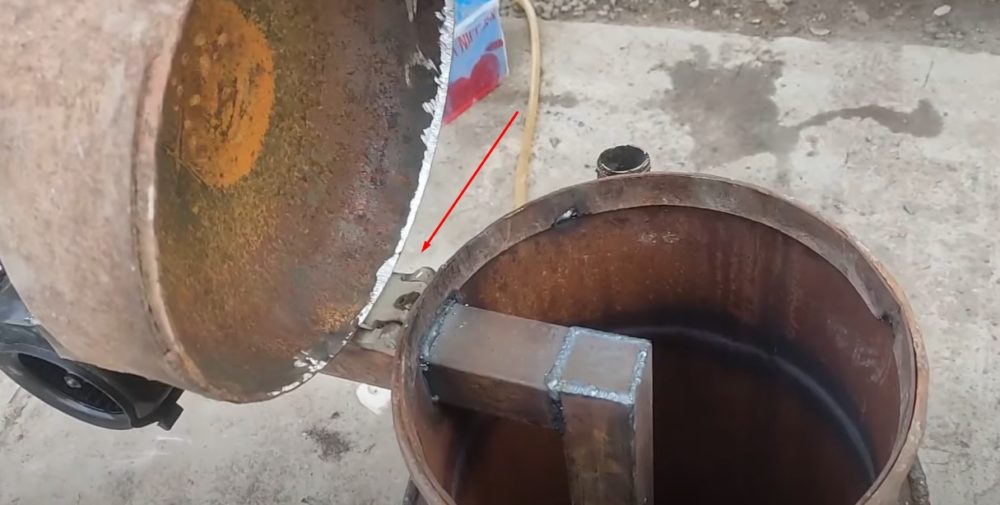

  1. Отрезанное днище баллона петлями закрепите на свое родное место. Получившаяся крышка топки должна плотно прилегать, чтобы не было копоти и подсоса воздуха.

Фото Крышка топки на петлях

  1. В верхней части бочки вварите в водяную рубашку колено для подключения к подающей трубе системы отопления. Патрубок обратки вварите в нижнюю часть водяной рубашки.

Фото Колено на водяной рубашке для подключения к подающей трубе системы отопления

  1. Соберите печь для проверки на улице. В удобном месте выше водяной рубашки в корпус баллона вварите дымоходную трубу. Установите нагнетающий вентилятор. Патрубок обратки временно закройте заглушкой. Залейте в водяную рубашку воду. Проверьте отсутствие течи на сварочных швах. Воду заливайте через подающее колено, оставив его отверстие открытым при испытании на улице.

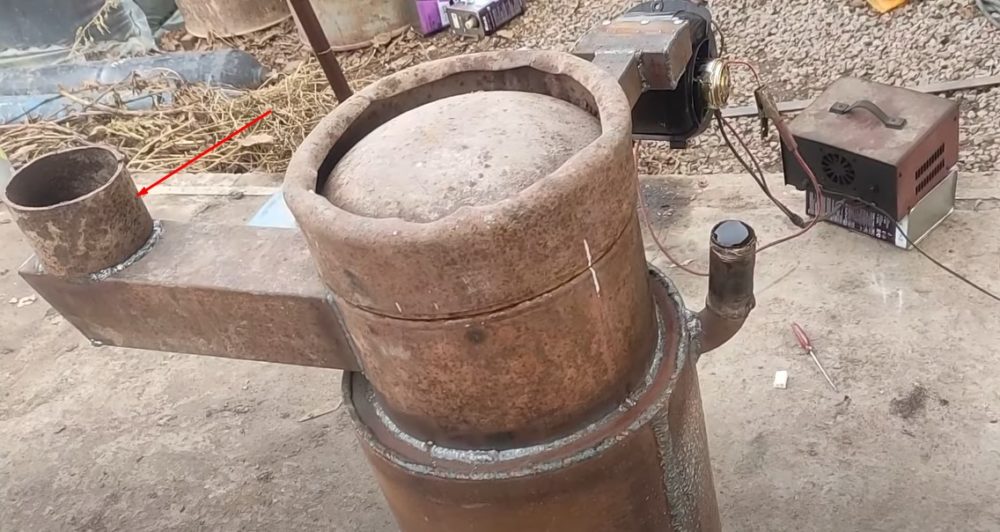

Фото Печь в сборе с вваренным дымоходом

  1. Для розжига печи залейте в бак отработку. Масло медленно по трубке начнет поступать в топку. Бросьте несколько кусков скомканной сухой бумаги.

Подожгите отдельно еще один бумажный лист, бросьте его на комки, которые уже успели пропитаться отработкой. Дождитесь пока разгорится топливо. Закройте крышку топки, включите вентилятор подачи воздуха.

Фото Розжиг отработки в топке горящей бумагой

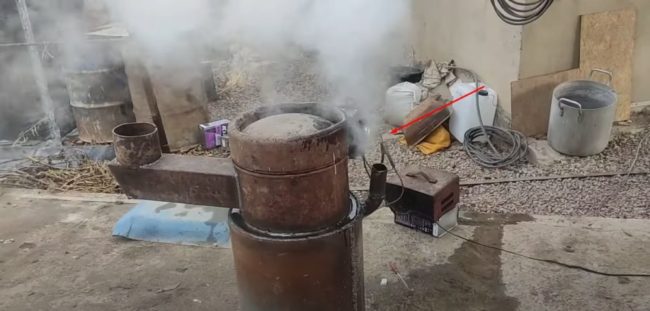

Горящая отработка в сделанной своими руками печи быстро нагреет воду в водяной рубашке. Так как на время испытания конструкция не соединена с отопительной системой, закипающий теплоноситель из открытого подающего патрубка будет выплескиваться кипящими брызгами и паром.

Фото Выброс пара через патрубок подачи воды в отопление

Печь на отработке от а до я . Изготовление печи на отработке .

Видео инструкции


Ответы на часто задаваемые вопросы

Какой расход у печи на отработке?

Расход топлива зависит от качества отработки, мощности и конструкции печи, размера отапливаемого помещения. Самодельная печка минимальной мощности 20 кВт за час сжигает примерно 2 л масла. Если мощность повышена до максимальных параметров 30 кВт, расход отработки увеличивается до 3 л/час. У заводских печей имеется регулировка режимов горения, что позволяет изменять количество сжигаемого масла.

Как работает печка на отработке?

Простейшая печка для гаража работает по принципу старой керосиновой лампы. Горящая отработка выделяет тепло, но вместе с ним идет много дыма и сажи. Работа правильно сконструированной печи построена на основе пиролиза. При нагревании молекулы отработки расщепляются на химические элементы. Происходит их окисление воздействующим кислородом. После охлаждения химические компоненты преобразуются в безопасный для здоровья человека водяной пар и азот.

Какая стоимость печки на отработке? (максимальная, средняя, минимальная цена)

Минимальная цена у обычной печи без водяного контура – около 7900 рублей. Средний ценник характерен для моделей с водяным контуром – от 8900 рублей. Печи из нержавейки с автоматикой мощностью больше 20 Вт считаются самые дорогие. Стоимость начинается от 23700 рублей.

Как топить печку на отработке?

При первом розжиге залейте в топливный бак 2/3 объема отработки, добавьте 20 г бензина. В топке возле отверстия подачи масла разожгите бензин, используя фитиль из ткани или бумаги. После разогрева трубы-инжектора начнется испарение паров топлива с образованием устойчивого столба пламени. Среднее время разогрева – 10 минут.

Какая температура горения отработанного масла?

Оптимальная температура горения отработки без образования дыма и сажи – 180оС.
