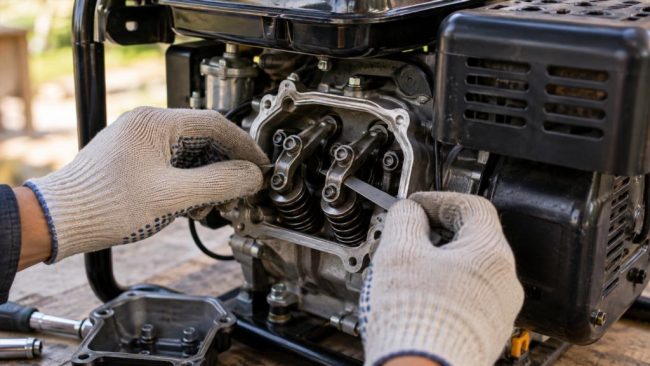

Зазоры клапанов бензогенератора: зачем они нужны и как влияют на работу двигателя

Бензогенератор может исправно запускаться и вырабатывать электричество, но при этом постепенно терять мощность, становиться шумнее, хуже заводиться после прогрева или работать менее устойчиво под нагрузкой. Одна из возможных причин таких изменений связана с газораспределительным механизмом двигателя, в частности с тепловыми зазорами клапанов.

Клапанные зазоры нельзя рассматривать как универсальную величину для всех бензогенераторов. Их допустимые значения зависят от конструкции двигателя, расположения клапанов, используемых материалов, температурного режима и требований производителя конкретного силового агрегата. Само назначение зазора при этом одинаково: обеспечить правильную работу клапанного механизма при изменении температуры деталей.

Понимание роли этого параметра помогает отличить возможные признаки нарушения регулировки от неисправностей системы питания, зажигания, нагрузки или других узлов генератора.

Что представляет собой зазор клапанов

В четырехтактном бензиновом двигателе впускной и выпускной клапаны периодически открывают и закрывают каналы, через которые цилиндр наполняется топливовоздушной смесью и освобождается от отработавших газов.

Движением клапанов управляет газораспределительный механизм. В зависимости от конструкции двигателя в нем могут использоваться коромысла, толкатели, штанги и другие детали. Между некоторыми элементами механизма предусматривается небольшой свободный промежуток — тепловой зазор.

Он нужен не из-за недостаточной точности изготовления двигателя. Это предусмотренная конструкцией величина.

Во время работы температура деталей растет. Металлические элементы расширяются, причем разные детали нагреваются неодинаково. Если бы клапанный механизм был собран совершенно без свободного промежутка в холодном состоянии, после нагрева клапан в некоторых конструкциях мог бы перестать полностью садиться в седло.

Правильно выбранный зазор позволяет механизму сохранять работоспособность при переходе двигателя от холодного состояния к рабочей температуре.

Почему зазор называют тепловым

Головка цилиндра, клапаны, седла, толкатели и другие элементы во время работы находятся в разных температурных условиях. Особенно высокая тепловая нагрузка приходится на выпускной клапан, поскольку через него проходят горячие отработавшие газы.

Размеры металлических деталей при нагреве меняются. Величина этих изменений невелика, однако для клапанного механизма даже небольшое отклонение имеет значение.

Поэтому клапанный зазор оценивают с учетом состояния двигателя, предусмотренного изготовителем. Значение, которое допустимо для одного двигателя, нельзя автоматически переносить на другой только потому, что оба установлены на бензогенераторах похожей мощности.

Даже внешне сходные силовые агрегаты могут иметь различные:

• конструкции головки цилиндра;
• материалы клапанов и других деталей;
• параметры газораспределительного механизма;
• рабочие температуры;
• требования к измерению зазора.

Именно поэтому справочные значения должны относиться к конкретному типу двигателя.

На что влияют клапанные зазоры

Клапан должен открыться в предусмотренный момент, получить достаточный ход, а затем полностью закрыться. Отклонение зазора способно изменить работу этого механизма.

Последствия могут проявляться не одной характерной неисправностью, а сочетанием признаков. Меняться способны запуск двигателя, звук работы, устойчивость оборотов и поведение генератора под нагрузкой.

Состояние клапанного механизма может отражаться на:

• наполнении цилиндра свежей смесью;
• удалении отработавших газов;
• компрессии;
• устойчивости сгорания;
• способности двигателя развивать мощность;
• температурном режиме клапанов;
• уровне механического шума.

При этом похожие симптомы возникают и при других неисправностях. Например, затрудненный запуск бывает связан со свечой зажигания, старым топливом, карбюратором, воздушным фильтром или системой управления двигателем. Поэтому один признак сам по себе не подтверждает нарушение клапанного зазора.

Что происходит при слишком маленьком зазоре

Маленький зазор часто вызывает больше опасений, чем умеренно увеличенный, поскольку по мере нагрева двигателя свободный промежуток может дополнительно уменьшаться.

Если конструкция и степень отклонения приводят к тому, что клапан перестает полностью закрываться, нарушается его плотное прилегание к седлу. Это влияет сразу на несколько процессов.

Может снижаться компрессия

Закрытые клапаны участвуют в герметизации камеры сгорания. Если один из них не садится должным образом, часть давления может теряться.

Для владельца генератора это иногда выглядит как ухудшение запуска. Двигатель приходится дольше прокручивать, он менее уверенно схватывает или ведет себя по-разному в холодном и прогретом состоянии.

Возможна потеря мощности

Нарушение герметичности цилиндра и неправильная работа газообмена могут уменьшить эффективность рабочего цикла. На холостом ходу изменение иногда остается малозаметным, а при подключении нагрузки двигатель уже хуже поддерживает рабочий режим.

Это может сопровождаться просадкой оборотов, менее устойчивой работой или ощущением, что генератор стал хуже справляться с привычной нагрузкой.

Возрастает тепловая нагрузка на клапан

Особенно чувствителен выпускной клапан. Когда он закрывается полностью, значительная часть накопленного тепла передается через контакт с седлом. При неплотном прилегании условия теплоотвода меняются.

Длительная работа с выраженным нарушением может приводить уже не только к изменению характеристик двигателя, но и к повреждению элементов клапанного механизма.

Что происходит при слишком большом зазоре

Увеличенный зазор меняет характер передачи движения между деталями газораспределительного механизма.

Пока свободный промежуток не выбран, движение управляющего элемента еще не передается клапану. В результате фактическое открытие может отличаться от расчетного.

Появляется характерный механический шум

Одним из возможных признаков становится более заметный металлический цокот в районе головки цилиндра. Он связан с ударным взаимодействием деталей там, где должен сохраняться небольшой расчетный промежуток.

Сам по себе шум не позволяет определить точную причину. Похожие звуки могут появляться из-за износа деталей, ослабления креплений и других механических проблем.

Может уменьшаться эффективный ход клапана

При чрезмерном зазоре часть движения механизма расходуется на выбор свободного промежутка. Клапан может открываться позже и закрываться раньше относительно расчетного режима, а его максимальное открытие способно уменьшаться.

Если отклонение достаточно велико, ухудшается газообмен цилиндра и может снижаться мощность.

Увеличиваются ударные нагрузки

Клапанный механизм рассчитан на определенный характер взаимодействия деталей. Чрезмерный свободный ход усиливает удары и может ускорять износ контактирующих поверхностей.

Продолжительность работы в таком состоянии имеет значение: кратковременный шум и длительная эксплуатация двигателя с сильно нарушенной регулировкой — не одно и то же по последствиям.

Почему зазоры меняются со временем

Тепловой зазор не обязательно остается неизменным в течение всего срока службы двигателя. На него влияет состояние соприкасающихся деталей.

Износ разных элементов способен изменять величину зазора в противоположных направлениях. Изнашиваться могут поверхности коромысел, толкателей и других деталей механизма. Одновременно происходят процессы на клапанах и седлах.

Например, постепенное углубление клапана в седло в определенных конструкциях способно уменьшать зазор. Износ контактных поверхностей привода, напротив, может способствовать его увеличению.

Изменения зависят от условий эксплуатации:

• продолжительности и частоты работы генератора;
• доли работы под значительной нагрузкой;
• температурного режима;
• качества обслуживания двигателя;
• состояния системы охлаждения;
• загрязнения и общего износа силового агрегата.

У нового или недавно обслуженного двигателя также возможны изменения по мере приработки деталей.

Какие признаки могут указывать на нарушение зазоров

У клапанных зазоров нет одного симптома, который позволял бы без проверки сразу поставить точный диагноз. Имеет значение сочетание изменений и история эксплуатации генератора.

Поводом обратить внимание на клапанный механизм могут стать:

• заметно ухудшившийся запуск;
• различия в запуске холодного и горячего двигателя;
• потеря мощности под привычной нагрузкой;
• неустойчивая работа без очевидной причины;
• необычный металлический цокот в верхней части двигателя;
• изменения характера работы после длительного периода эксплуатации;
• последствия перегрева двигателя.

Проблема состоит в том, что почти каждый из этих признаков имеет и другие возможные причины.

К примеру, недостаток мощности может быть вызван загрязнением воздушного фильтра, неправильной работой карбюратора, низким качеством топлива или чрезмерной электрической нагрузкой. Нестабильные обороты встречаются при нарушениях подачи топлива. Затрудненный запуск бывает связан с системой зажигания.

Поэтому клапанные зазоры рассматривают как один из элементов диагностики двигателя, а не как универсальное объяснение любых перебоев.

Почему нельзя определять правильный зазор по мощности генератора

Мощность электростанции не задает клапанный зазор напрямую.

Два генератора одинакового класса могут использовать двигатели разных семейств и даже разных конструктивных типов. У них могут отличаться диаметр цилиндра, ход поршня, конфигурация головки, клапанный механизм и требования изготовителя.

По этой причине формулировка вроде «зазор для генератора на несколько киловатт» технически недостаточна.

Для определения предусмотренных параметров важнее точная идентификация двигателя. Значение имеет не только название самого генератора, но и модель или семейство силового агрегата, если такая информация предусмотрена производителем.

Нельзя надежно подбирать величину по внешнему сходству двигателя с другим мотором. Многие компактные четырехтактные двигатели имеют похожую компоновку, однако это не доказывает совпадение их регулировочных параметров.

Почему впускной и выпускной клапаны могут иметь разные значения

Условия работы двух клапанов заметно различаются.

Впускной контактирует с относительно прохладной поступающей смесью или воздухом, тогда как выпускной подвергается воздействию горячих продуктов сгорания. Температура самого клапана, его стержня и окружающих деталей поэтому может отличаться.

Конструкторы учитывают тепловое расширение и геометрию механизма при назначении рабочих параметров.

В некоторых двигателях для впускного и выпускного клапана предусматриваются разные зазоры. В других значения могут совпадать. Делать вывод только на основании общих представлений о четырехтактном моторе нельзя — применимы данные именно для конкретного двигателя.

Почему состояние двигателя при проверке имеет значение

Температура непосредственно влияет на размеры деталей газораспределительного механизма. По этой причине техническая документация обычно связывает нормативное значение с определенными условиями измерения.

Значение, полученное на сильно нагретом двигателе, нельзя безоговорочно сравнивать с величиной, предусмотренной для другого температурного состояния.

Не менее важно положение механизма. Клапан должен находиться в состоянии, при котором предусмотрено измерение свободного зазора. Ошибка в положении газораспределительного механизма способна дать неправильный результат даже при исправных деталях.

Это одна из причин, почему случайное измерение без понимания конструкции двигателя может создать ложное впечатление о неисправности.

Чем клапанные проблемы отличаются от неисправностей карбюратора

Некоторые симптомы действительно пересекаются.

При нарушениях подачи топлива двигатель способен плохо запускаться, терять мощность, работать с перебоями или останавливаться под нагрузкой. Сходная картина иногда появляется и при проблемах с газораспределением.

Есть несколько направлений, которые обычно оценивают при диагностике:

Поведение на холодном и горячем двигателе

Если характер неисправности сильно меняется после прогрева, это может дать специалисту дополнительную информацию. Тепловое расширение деталей клапанного механизма делает температурную зависимость особенно важной для диагностики.

Она, однако, не является доказательством именно неправильного зазора.

Механический звук

Выраженный цокот в районе клапанного механизма может навести на мысль об увеличенном зазоре или износе деталей. Проблемы карбюратора обычно сами по себе не создают такой локальный механический звук.

Состояние системы питания

Если обнаружены загрязнение, нарушение подачи топлива или другие явные дефекты системы питания, причина нестабильной работы может находиться именно там.

Полноценная диагностика полезнее попытки подогнать любой симптом под одну заранее выбранную неисправность.

Может ли генератор работать при неправильных зазорах

Да, отклонение не обязательно сразу останавливает двигатель.

При небольшом изменении генератор может продолжать запускаться и выполнять свою функцию, особенно при небольшой нагрузке. Владелец замечает лишь новый шум, менее уверенный старт или небольшое изменение работы.

По мере увеличения отклонения симптомы способны становиться выраженнее.

Особенно нежелательна ситуация, при которой нарушается полное закрытие клапана. Продолжительная эксплуатация в таком состоянии может увеличивать риск повреждений, поэтому устойчивую потерю мощности, проблемы с компрессией или необычное поведение горячего двигателя не стоит считать только вопросом комфорта.

Нужно ли проверять зазоры, если двигатель работает нормально

Необходимость периодического контроля зависит от регламента конкретного двигателя. Для некоторых силовых агрегатов изготовитель предусматривает проверку клапанного механизма через определенный период эксплуатации.

Ориентироваться только на наличие явных симптомов не всегда достаточно. Некоторые изменения накапливаются постепенно, и владелец привыкает к немного более шумному запуску или небольшому снижению мощности.

Одновременно нет смысла считать клапанные зазоры обязательной причиной любого изменения работы бензогенератора. Если двигатель исправен и обслуживается по предусмотренному регламенту, вмешательство в хорошо работающий механизм без необходимости также нежелательно.

Когда нужна более глубокая диагностика

Проверка одного зазора не всегда решает проблему. Если отклонение возникает повторно или двигатель сохраняет симптомы после корректного обслуживания, причиной могут быть изношенные детали газораспределительного механизма.

Дополнительного внимания требуют ситуации, когда наблюдаются:

• постоянно уменьшающийся зазор;
• выраженная потеря компрессии;
• следы перегрева;
• необычный шум, который не соответствует обычной работе клапанного механизма;
• повреждения контактных поверхностей;
• нестабильная работа после сильной тепловой нагрузки;
• повторное изменение параметров за короткий срок эксплуатации.

В таких случаях задача состоит уже не просто в восстановлении регулировочного параметра, а в поиске причины его изменения.

Почему опасно брать случайные значения из универсальных таблиц

В интернете встречаются усредненные данные для небольших четырехтактных двигателей. Иногда они действительно близки к параметрам конкретного мотора, но совпадение нельзя считать гарантированным.

Ошибка особенно вероятна, если неизвестна точная модификация двигателя. Даже внутри одного семейства параметры могут меняться в зависимости от версии.

Некорректное значение способно привести к тому, что формально отрегулированный механизм фактически окажется настроен неправильно.

Надежными ориентирами служат технические данные, относящиеся к конкретному двигателю, а не похожему по мощности, объему или внешнему виду агрегату.

Что учитывать при оценке состояния бензогенератора

Клапанные зазоры — важный, но не единственный параметр четырехтактного двигателя. При поиске причины плохого запуска или падения мощности их имеет смысл рассматривать вместе с другими системами.

На работу генератора влияют состояние свечи зажигания, качество топлива, воздушный фильтр, подача смеси, система охлаждения, компрессия и фактическая электрическая нагрузка.

Если двигатель внезапно начал работать хуже, полезно учитывать характер изменения. Резкая неисправность после заправки, длительного хранения или подключения мощного потребителя имеет одну диагностическую картину. Постепенное ухудшение запуска и медленное изменение механического шума — другую.

Такой подход помогает избежать ситуации, когда исправный клапанный механизм регулируют в попытке устранить проблему, возникшую совсем в другом узле.

Главное о клапанных зазорах бензогенератора

Тепловой зазор необходим для того, чтобы клапанный механизм сохранял правильную геометрию при нагреве двигателя. Слишком маленький зазор способен мешать полному закрытию клапана, ухудшать компрессию и увеличивать тепловую нагрузку. Чрезмерно большой зазор может сопровождаться механическим цокотом, изменением фактического открытия клапана и повышенными ударными нагрузками на детали.

Неправильные зазоры могут проявляться затрудненным запуском, снижением мощности и изменением характера работы двигателя, но эти признаки не являются уникальными. Аналогичные симптомы встречаются при неисправностях питания, зажигания и других систем.

Универсального значения клапанного зазора для всех бензогенераторов не существует. Оно определяется конструкцией конкретного двигателя, причем для впускного и выпускного клапанов параметры могут различаться. При оценке состояния механизма следует использовать технические данные именно этого силового агрегата и учитывать предусмотренные условия измерения.

Сам клапанный зазор — небольшая величина, но его роль в работе четырехтактного двигателя значительна. От правильного взаимодействия деталей газораспределительного механизма зависят герметичность цилиндра, газообмен, температурный режим клапанов и способность двигателя стабильно работать под нагрузкой.
