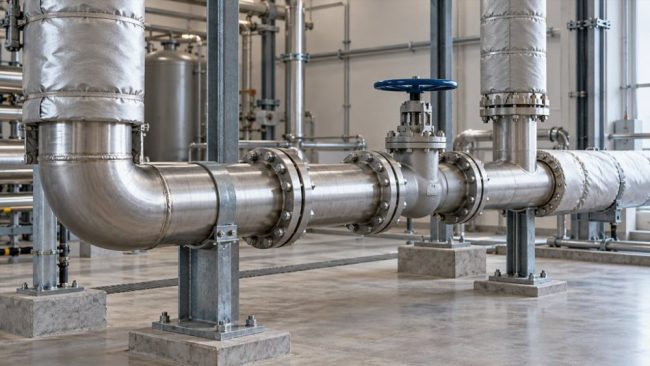

Системы трубопроводов: основные элементы, соединения и требования к комплектации

Трубопровод редко состоит только из трубы и нескольких отводов. В рабочей системе есть участки, которые воспринимают температурные перемещения, передают вес на строительные конструкции, меняют направление потока, дают доступ к оборудованию и позволяют разобрать узел без демонтажа большой части линии.

Поэтому надежность коммуникации определяется не одним материалом трубы. Ошибка в опорах, соединениях или компенсации температурного расширения способна создать проблему даже при правильно выбранной толщине стенки.

Из каких узлов складывается трубопровод

Саму трубу можно считать основой линии, но ее редко прокладывают совершенно прямым непрерывным участком. Трасса огибает оборудование и строительные конструкции, меняет отметку, делится на ответвления и подключается к арматуре.

Для этого используют несколько групп элементов:

• отводы, тройники, переходы и другие фасонные детали меняют направление, диаметр или конфигурацию трассы;
• фланцы, муфты и сварные соединения связывают отдельные участки между собой;
• опоры и подвески принимают вес трубы, среды, изоляции и установленной арматуры;
• компенсаторы и подвижные участки воспринимают температурные перемещения;
• теплоизоляция и защитные покрытия уменьшают теплопотери, образование конденсата и воздействие внешней среды.

При этом каждый элемент влияет на соседние. Нельзя, например, назначить компенсатор отдельно от схемы опор или выбрать тяжелую арматуру, не проверив нагрузку на ближайшее крепление.

Почему соединение выбирают по условиям эксплуатации

Сварной стык удобен там, где нужна герметичная неразъемная линия с минимальным количеством обслуживаемых соединений. Такой вариант часто используют на протяженных стальных трубопроводах.

Фланцевое соединение решает другую задачу. Оно дает возможность снять насос, клапан, фильтр или другой узел без вырезания участка трубы. Поэтому фланцы особенно полезны рядом с оборудованием, которое требует обслуживания или периодической замены.

Резьбовые соединения чаще встречаются на небольших диаметрах и локальных инженерных сетях. Их преимущество — сравнительно простая сборка без сварки. Но при выборе нужно учитывать давление, температуру, материал труб и доступность соединения после монтажа.

Для внутренних инженерных систем СП 73.13330.2016 требует размещать разъемные соединения и арматуру там, где к ним остается доступ для обслуживания. У арматуры соединение должно давать возможность ее заменить.

Опора не должна превращать трубу в жестко зажатую балку

При монтаже легко воспринимать опоры как обычные точки крепления. На деле они формируют механическую схему всей трассы.

Неподвижная опора фиксирует трубопровод в заданном месте и передает усилия на строительную конструкцию. Подвижная допускает перемещение вдоль трассы. Скользящие и катковые исполнения нужны там, где линия должна смещаться из-за нагрева и охлаждения.

Если все точки сделать жесткими, температурное удлинение не исчезнет. Вместо свободного перемещения в металле и узлах появятся дополнительные усилия. Они передаются на сварные швы, фланцы, корпуса арматуры и опорные конструкции.

Обратная ошибка — слишком свободная линия без корректно расположенных неподвижных точек. В этом случае перемещения становятся плохо контролируемыми, а компенсатор может работать не так, как предполагалось расчетом.

Что происходит с длинной трубой при нагреве

Сталь расширяется при повышении температуры. На коротком участке изменение длины невелико, но на десятках метров оно уже становится заметным.

Представим тепловую линию, которая после запуска нагревается на несколько десятков градусов. Если один ее конец жестко закреплен, а второй может двигаться, труба просто сместится в разрешенном направлении. Если же движение ограничено с двух сторон, температурная деформация превращается в усилие.

Именно поэтому компенсацию рассматривают вместе с трассировкой. Для части систем достаточно естественных поворотов и гибкости трубопровода. В других случаях используют П-образные участки или специальные компенсаторы.

Действующая редакция СП 73.13330.2016 отдельно связывает компенсацию температурных удлинений с расположением неподвижных, скользящих и направляющих опор. Для сильфонных компенсаторов направляющие элементы должны удерживать требуемую соосность и одновременно допускать осевое перемещение.

Почему арматура влияет на всю компоновку

Клапан, задвижка или фильтр — это не только элемент управления потоком. Это дополнительная масса, гидравлическое сопротивление и монтажный узел.

Тяжелую арматуру нельзя бездумно «повесить» на ближайший участок трубы. Ее масса и усилия от приводов могут потребовать отдельного крепления. Особенно внимательно проектируют крупные фланцевые узлы, насосные обвязки и участки с оборудованием, которое разбирают при ремонте.

Здесь особенно заметно, почему системы трубопроводов правильнее рассматривать как единый набор взаимосвязанных элементов. Труба, опоры, крепления, изоляция и соединительные детали должны соответствовать одной расчетной и монтажной схеме. Сам раздел охватывает, среди прочего, опорные конструкции, изоляцию, крепеж и элементы для прокладки линий.

Изоляция нужна не только горячей воде

Утеплитель ассоциируется прежде всего с отоплением и тепловыми сетями. Но его задачи шире.

На горячей линии теплоизоляция снижает потери энергии и температуру наружной поверхности. На холодной трубе она может уменьшать образование конденсата. Для наружной прокладки дополнительно важна защита самого изоляционного слоя от воды и механических повреждений.

Толщину и материал нельзя выбирать только по диаметру трубы. Имеют значение температура среды, способ прокладки, климат и требования к поверхности. На подземном участке появляются грунтовая влага и давление засыпки, на открытой эстакаде — осадки, ветер и солнечное воздействие.

Почему комплектовать систему лучше целиком

Проблемы часто возникают не из-за плохого отдельного изделия, а из-за несовместимости нескольких нормальных компонентов.

Типичный пример — фланцы рассчитаны на один вариант присоединения, арматура имеет другой строительный размер, опора не учитывает фактическую толщину изоляции, а для компенсатора не оставили нужное пространство. Каждое изделие само по себе исправно, но собрать из них рабочий узел уже сложно.

До комплектации полезно проверить:

• рабочую среду, давление и температуру;
• материал, диаметр и толщину стенки трубы;
• схему присоединений и тип арматуры;
• расположение неподвижных и подвижных опор;
• наличие теплоизоляции и ее толщину;
• требования проекта к стандартам, покрытиям и монтажным размерам.

Чем сложнее объект, тем важнее согласовывать эти параметры до поставки. Поздняя замена одной позиции может потянуть за собой другую арматуру, крепеж или изменения в трассе.

Что определяет надежность готовой линии

У трубопровода нет одного «главного» элемента. Прочная труба не компенсирует плохо рассчитанную опору, хороший компенсатор не исправит неверную схему закрепления, а качественный фланец не поможет при несоосном монтаже.

Надежная система получается тогда, когда поток, температура и механические нагрузки рассматриваются вместе. Труба переносит рабочую среду, соединения сохраняют герметичность, опоры задают характер перемещений, а изоляция защищает линию от тепловых потерь и внешней среды.

Именно комплексный подход обычно отличает устойчиво работающую коммуникацию от трассы, которую приходится дорабатывать уже после запуска.
