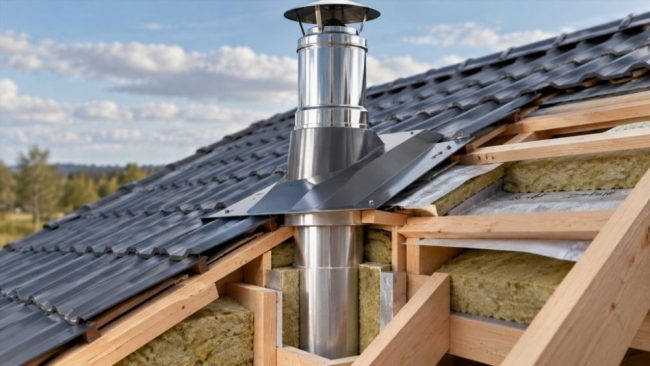

Проход дымохода через кровлю: из каких слоёв состоит правильный узел

Место, где дымоход пересекает крышу, одновременно относится к системе отопления и к конструкции кровли. Здесь горячая труба проходит рядом со стропилами, утеплителем, мембранами, обрешёткой и кровельным покрытием. При этом узел должен защищать деревянные детали от перегрева, не пропускать воду под кровлю и не мешать температурному расширению металлического дымохода.

Надёжный проход нельзя свести к отверстию в кровельном покрытии, вокруг которого нанесён герметик. По сути это многослойная конструкция. Внутри крыши формируется безопасная зона вокруг дымохода, восстанавливаются разрезанные слои кровельного пирога, а с наружной стороны устанавливается разделка, манжета или система фартуков. Стык элементов дымохода при этом не должен находиться внутри кровельного прохода. Через конструкцию крыши проводят цельный участок трубы.

Почему проход через крышу устроен сложнее обычного отверстия

У дымохода и кровли разные условия работы. Кровельное покрытие постоянно испытывает воздействие дождя, снега, ветра и перепадов температуры. Дымовая труба нагревается при работе печи или котла, а после завершения топки охлаждается. Металлические элементы при таких циклах немного изменяют размеры.

Особенно чувствительны к нагреву деревянные стропила и обрешётка. Опасность возникает не только при непосредственном контакте дерева с горячей трубой. Продолжительный нагрев близко расположенной древесины тоже нежелателен. Утеплённый сэндвич уменьшает температуру наружной оболочки, но не превращает дымоход в холодную конструкцию. Именно по этой причине в месте пересечения крыши предусматривают противопожарный зазор и негорючее заполнение.

Одновременно необходимо решить другую задачу — вернуть кровле водонепроницаемость. После устройства отверстия оказываются разрезаны кровельное покрытие и подкровельная мембрана. Если закрыть только верхнюю часть прохода, вода, проникшая под покрытие выше по скату, может попасть внутрь кровельного пирога.

Правильный узел решает сразу несколько задач:

• отделяет нагревающийся дымоход от горючих конструкций
• защищает теплоизоляцию крыши от перегрева и намокания
• восстанавливает гидроизоляционный слой
• отводит дождевую и талую воду вокруг трубы
• закрывает наружный стык от осадков
• сохраняет возможность температурных перемещений трубы
• обеспечивает механическую устойчивость дымохода

Поэтому наружная проходка — только видимая часть конструкции.

Где лучше располагать проход

Место выхода желательно определить ещё при проектировании крыши. Проще всего провести дымоход между стропильными ногами, не меняя несущую схему. Если труба попадает на стропило или балку, конструкцию приходится перерабатывать и усиливать соседние элементы.

На скатной крыше удобнее располагать выход ближе к верхней части ската. Там меньше поток воды, проходящий выше трубы, и обычно меньше объём снега, который способен скапливаться вокруг неё. Вывод непосредственно через конёк возможен, но заметно усложняет устройство стропильной системы.

Ендова для дымохода считается неудачным местом. По ней собирается вода с соседних скатов, зимой в этой зоне накапливается снег. Любой дополнительный проход усложняет отвод воды и увеличивает требования к гидроизоляции.

Расположение трубы определяет не только конструкцию прохода. От расстояния до конька зависит требуемая высота наружной части дымохода, а высокий участок трубы может потребовать дополнительной фиксации.

Из каких слоёв складывается проход дымохода

Если рассматривать узел от трубы к кровле, можно выделить несколько функциональных зон. Их конкретное исполнение зависит от типа дымохода, материала крыши и конструкции здания, но общий принцип остаётся одинаковым.

Дымоход внутри прохода

Через кровлю проводят цельный участок трубы без соединительного стыка внутри конструкции. Это важное отличие проходной зоны от обычного открытого участка дымохода.

Соединение должно оставаться доступным для осмотра. Спрятанный в утеплителе или между слоями крыши стык невозможно нормально контролировать, а при нарушении герметичности проблема долго остаётся незаметной.

Для прохода через конструкции здания обычно применяют утеплённый участок дымохода. В сэндвич-трубе внутренняя дымовая труба окружена слоем негорючей теплоизоляции и наружной металлической оболочкой. Такая конструкция уменьшает нагрев окружающих элементов и охлаждение дымовых газов.

Противопожарный зазор

Сэндвич не должен вплотную примыкать к стропилам, обрешётке и другим горючим деталям. Вокруг трубы оставляют пространство, размеры которого определяют требования конкретной дымоходной системы, конструкция проходного узла и действующие нормы.

Ориентироваться на одну универсальную цифру для любого дымохода нельзя. В материалах и инструкциях встречаются разные расстояния, поскольку они относятся к разным конструкциям труб и вариантам прохода. До начала работ нужно сверить паспорт дымохода и отопительного прибора, схему производителя и требования пожарной безопасности.

Важен сам принцип: дерево и другие горючие материалы не должны заходить в зону, предусмотренную для противопожарной разделки.

Негорючая теплоизоляция

Свободное пространство проходного узла выполняет функцию температурного барьера. Для его устройства применяют материалы, предназначенные для работы при повышенной температуре. В различных схемах используются каменная или базальтовая изоляция, специальные огнестойкие плиты и другие негорючие материалы.

Здесь важно не путать обычное утепление крыши и противопожарную изоляцию дымохода. Материал между стропилами рассчитан прежде всего на снижение теплопотерь дома. В проходной зоне характеристики материалов выбирают уже с учётом температурного воздействия.

Нельзя просто оставить вокруг трубы тот же утеплитель и считать кровельный пирог восстановленным.

Что происходит со стропилами и обрешёткой

Идеальная схема — труба проходит между несущими элементами. Тогда вокруг неё формируется проём требуемого размера, а стропильные ноги остаются целыми.

Сложнее ситуация, когда выбранная ось дымохода попадает на стропило. Просто вырезать мешающий элемент нельзя. Стропила передают нагрузку от крыши, снега и кровельного покрытия на несущие конструкции здания. Изменение их схемы требует перераспределения этой нагрузки.

В таких случаях устраивают поперечные перемычки, усиливают соседние стропила или применяют другую конструктивную схему. Особенно внимательно приходится работать с широкими кирпичными дымоходами, вокруг которых проём значительно больше, чем вокруг металлической сэндвич-трубы.

Если возможность перенести ось дымохода ещё сохраняется, часто рациональнее изменить его трассу на стадии проектирования, чем переделывать несущую часть уже готовой крыши.

Как восстанавливается теплоизоляционный слой

В утеплённой крыше между стропилами находится теплоизоляция. При подготовке отверстия материал вокруг дымохода удаляют настолько, насколько требует конструкция безопасного прохода.

Оставшуюся часть кровельного утеплителя нужно защитить от влаги. Намокший материал хуже удерживает тепло, а в деревянных конструкциях длительное увлажнение создаёт условия для повреждения древесины.

Сам проход не должен превращаться в мостик, через который из помещения постоянно уходит тёплый воздух. Однако попытка плотнее набить обычный утеплитель вокруг горячей трубы тоже неверна. Тепловой контур здесь восстанавливается с учётом противопожарной разделки, а не по той же схеме, что на свободном участке ската.

Гидроизоляционная мембрана вокруг трубы

Под кровельным покрытием находится гидроизоляционный слой, который отводит случайно попавшую под кровлю воду вниз по скату. При выводе дымохода мембрану приходится разрезать, после чего её работу необходимо восстановить.

Просто оставить края плёнки возле трубы нельзя. Вода, движущаяся по мембране сверху, должна обойти проём и продолжить движение вниз, не попадая в утеплитель.

Обычно края мембраны подводят к подготовленному проходному узлу и герметизируют совместимыми материалами. Конкретное решение зависит от типа мембраны и конструкции дымохода. В готовых системах могут использоваться специальные фланцы, проходные элементы и уплотнения. В инструкциях по монтажу сэндвич-дымохода восстановление гидроизоляционной мембраны выделяется как отдельный этап после вывода трубы через отверстие в крыше.

На этом уровне решается защита кровельного пирога. Наружный фартук выполняет уже другую задачу.

Наружная кровельная разделка

Сверху отверстие закрывает кровельный проходной элемент. Его конструкция зависит прежде всего от формы трубы и покрытия крыши.

Круглый металлический дымоход

Для круглых труб часто используют эластичные проходки с конической манжетой или жёсткие металлические разделки. Манжета плотно охватывает трубу, а широкое основание примыкает к поверхности кровли.

Эластичное основание удобно на профилированных покрытиях, поскольку его можно сформировать по рельефу листа. Размер отверстия в конусе подбирают под наружный диаметр трубы. Нижняя часть проходки закрепляется на кровельном покрытии и герметизируется по технологии конкретного изделия.

На гладких покрытиях могут применяться металлические разделки, рассчитанные на определённый диаметр трубы и угол ската.

Важно, чтобы проходка соответствовала температурным условиям эксплуатации. Универсальная резиновая манжета и элемент, рассчитанный на высокотемпературный дымоход, не являются автоматически взаимозаменяемыми изделиями.

Кирпичный или прямоугольный дымоход

Вокруг прямоугольной трубы обычно устраивают систему металлических фартуков. Особенно важна верхняя сторона, обращённая к коньку: именно туда приходит вода, стекающая по скату.

Планки должны не просто закрывать щель, а направлять поток в стороны от дымохода. В конструкциях с внутренним и наружным фартуками нижний контур принимает воду под основным покрытием, а внешний закрывает примыкание сверху.

Для металлической кровли применяются планки примыкания и водоотводящие элементы. Со стороны ската вода должна иметь свободный путь вокруг трубы, а не упираться в её стенку.

У широкого прямоугольного дымохода за верхней стенкой может образовываться зона, в которой задерживаются снег и вода. Для крупных конструкций применяют дополнительные водоотводящие решения, вплоть до небольшой разуклонки со стороны конька.

Где в узле используется герметик

Герметик работает как вспомогательный элемент примыкания, а не как самостоятельная кровельная система. Если вокруг трубы осталось большое отверстие, нанести на него толстый слой состава недостаточно.

Герметизируются соединения проходки с кровельным покрытием, места сопряжения отдельных элементов и другие предусмотренные конструкцией участки. Для наружной части применяют материал, рассчитанный на воздействие влаги, ультрафиолета и перепадов температуры. Там, где возможен заметный нагрев, учитывают допустимую рабочую температуру состава.

Надёжность узла должна сохраняться и без расчёта на то, что один слой герметика удержит всю воду. Основную работу выполняет геометрия проходки: верхние элементы перекрывают нижние, вода отводится по скату, а фартуки не создают карманов для осадков.

Как выглядит правильная последовательность слоёв

Устройство можно представить как несколько взаимосвязанных оболочек вокруг одной трубы:

Дымовой канал → теплоизолированная оболочка дымохода → противопожарный зазор → негорючая защита прохода → элементы стропильного проёма → восстановленная теплоизоляция крыши → гидроизоляционный контур → кровельное покрытие → наружная разделка или система фартуков.

Каждый слой отвечает за свою задачу. Если убрать негорючую разделку, возрастает риск перегрева конструкций. Если оставить разрезанной гидроизоляцию, вода может попасть в утеплитель. Если неправильно установить наружный фартук, осадки будут проникать под кровельное покрытие. Если спрятать соединение труб внутри прохода, контролировать его состояние станет значительно сложнее.

Этим проход дымохода отличается от обычной герметизации отверстия.

Особенности прохода через металлочерепицу

Профилированная поверхность усложняет примыкание, поскольку основание проходки должно повторять форму волн. Для круглых металлических труб эту задачу решают формуемые проходные элементы. Их основание плотно прижимают к профилю покрытия.

У прямоугольного дымохода применяется система планок и фартуков. Вода с верхней части ската должна попадать на водоотводящий элемент и уходить в стороны или вниз, не проникая под листы.

Особое внимание требуется верхней стороне дымохода. Если оставить там горизонтальный карман, зимой за трубой будет накапливаться снег, а во время оттепели вода начнёт искать путь под элементы примыкания.

Чем отличается проход через мягкую кровлю

У мягкой кровли особенно важна защита горючих и чувствительных к высокой температуре материалов. В зоне дымохода формируется негорючая разделка, а само покрытие примыкает уже к подготовленному безопасному основанию.

Гидроизоляционный слой заводится на элементы прохода так, чтобы сохранить направление стока воды. Для прямоугольной трубы может использоваться металлический фартук, для круглой — специализированная проходка, совместимая с материалом покрытия.

Принцип остаётся тем же: кровельный материал не должен выполнять функцию противопожарной защиты.

Ошибки, которые нарушают работу всего узла

Проблемы редко связаны только с одним неудачно нанесённым швом. Чаще неправильной оказывается сама конструкция прохода.

Наиболее характерны:

• стык секций дымохода скрыт внутри кровельного пирога
• труба расположена слишком близко к деревянной конструкции
• обычный утеплитель вплотную подведён к горячему элементу
• гидроизоляционная мембрана разрезана и не восстановлена
• наружная проходка подобрана без учёта профиля и уклона крыши
• вода со стороны конька не имеет организованного отвода
• герметик используется вместо полноценного фартука
• дымоход проходит через стропило без расчётного усиления конструкции
• вокруг высокой трубы отсутствует необходимая фиксация

Часть таких дефектов проявляется быстро — например, протечка после сильного дождя. Перегрев древесины или намокание утеплителя могут долго оставаться скрытыми.

Что проверить после устройства прохода

После завершения монтажа стоит оценивать не только внешний вид крыши. Проверяется весь путь трубы от чердака до наружной разделки.

Изнутри не должно быть контакта дымохода с деревянными элементами. Проходная зона должна соответствовать схеме дымоходной системы, а все соединения труб располагаться за пределами закрытых конструкций. Мембраны вокруг проёма должны быть восстановлены и герметично сопряжены с проходным узлом.

Снаружи проверяют плотность посадки разделки, крепёж, примыкания и направление стока воды. У прямоугольного дымохода особенно внимательно осматривают верхнюю часть фартука. У круглой трубы — соединение манжеты с дымоходом и основание проходки.

Место выхода желательно осматривать перед отопительным сезоном и после зимы. Снег, лёд, температурные циклы и движение металлических деталей постепенно воздействуют на крепёж и уплотнения.

Правильный проход работает как единая система

Надёжный узел прохода дымохода через кровлю начинается не с выбора красивой наружной манжеты. Его конструкция формируется ещё на уровне стропильной системы. Трубе требуется безопасное пространство, негорючая защита и цельный участок без спрятанных соединений. Затем восстанавливаются теплоизоляция и гидроизоляция крыши, а сверху устанавливается разделка или система фартуков, которая направляет воду в обход отверстия.

Именно сочетание этих элементов позволяет одновременно решить две главные задачи: изолировать нагревающийся дымоход от конструкций здания и сохранить герметичность кровли. Если рассматривать проход только как отверстие, которое нужно чем-то закрыть сверху, часть кровельного пирога остаётся без защиты. Правильный узел устроен иначе: каждый слой продолжает выполнять свою функцию даже там, где через крышу проходит горячая дымовая труба.
