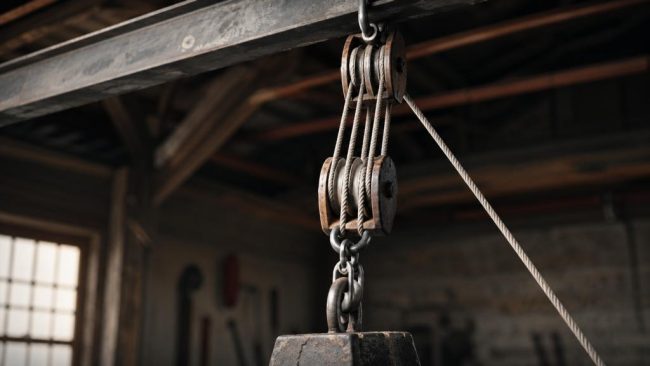

Полиспаст своими руками: принцип работы, устройство, ограничения и требования к безопасности

Полиспаст — это система из каната и одного или нескольких блоков, которая позволяет уменьшить усилие, необходимое для перемещения или подъёма груза. Такое устройство встречается в мастерских, гаражах, строительных работах, при обслуживании оборудования и в других ситуациях, где человеку приходится иметь дело с тяжёлыми предметами.

Идея кажется простой: добавить несколько роликов, пропустить через них канат и получить заметный выигрыш в силе. На практике возможности полиспаста определяются не только количеством блоков. Значение имеют расположение подвижных и неподвижных элементов, качество роликов, характеристики каната, состояние креплений, направление тяги и надёжность точки подвеса.

Особого внимания требует самодельный полиспаст. Сам принцип работы доступен для понимания без сложных расчётов, однако подъём тяжёлых грузов связан с повышенной нагрузкой на все элементы системы. Ошибка в оценке одного небольшого компонента способна сделать ненадёжной всю конструкцию.

Что такое полиспаст и зачем он нужен

Полиспаст представляет собой разновидность блочной системы. Канат проходит через ролики, часть которых остаётся неподвижной, а часть перемещается вместе с грузом. Благодаря такому устройству нагрузка распределяется между несколькими участками каната.

Главная задача полиспаста — получить механический выигрыш. Человеку или приводу приходится прикладывать меньшее тяговое усилие, чем при прямом подъёме того же груза.

Однако уменьшение силы не означает появления дополнительной энергии. За выигрыш в усилии приходится платить увеличением длины перемещения каната. Чем заметнее полиспаст облегчает тягу, тем больше каната обычно требуется выбрать для перемещения груза на определённое расстояние.

Эта особенность лежит в основе работы практически всех подобных систем.

Чем полиспаст отличается от одиночного блока

Одиночный неподвижный блок в основном меняет направление тяги. Например, груз движется вверх, а свободный конец каната можно тянуть вниз. Сам по себе такой блок обычно не создаёт значительного выигрыша в силе.

Подвижный блок перемещается вместе с грузом и позволяет распределять нагрузку между несколькими ветвями каната. Если в системе присутствует несколько блоков, число работающих ветвей увеличивается, а принцип действия становится более выраженным.

Именно сочетание подвижных и неподвижных элементов превращает простую систему роликов в полиспаст.

Как работает выигрыш в силе

Чтобы понять полиспаст, полезно рассматривать не количество роликов как таковое, а участки каната, которые непосредственно поддерживают подвижную часть системы.

Если груз удерживается несколькими ветвями каната, его вес распределяется между ними. В идеальной механической модели натяжение каждой такой ветви одинаково. Чем больше рабочих ветвей участвует в поддержке груза, тем меньше тяговое усилие приходится на свободный конец каната.

В реальном устройстве картина сложнее. Часть усилия теряется из-за:

• трения в подшипниках и втулках;
• деформации каната;
• трения каната о ролик;
• перекоса блоков;
• загрязнения механизмов;
• неблагоприятного направления тяги;
• сопротивления при движении подвижных элементов.

По этой причине практический выигрыш всегда меньше теоретического.

Почему нельзя ориентироваться только на число блоков

Два внешне похожих полиспаста могут работать совершенно по-разному. Само количество роликов ещё не показывает механический выигрыш системы.

Важнее понять, какие блоки подвижны, где закреплён конец каната и сколько ветвей фактически поддерживают движущуюся часть.

Дополнительный ролик иногда лишь меняет направление тяги и не увеличивает механический выигрыш. В другой компоновке тот же ролик может быть частью подвижной системы.

Из-за этого оценка устройства только по фразе «полиспаст на несколько блоков» малоинформативна.

Из каких элементов состоит полиспаст

Несмотря на множество вариантов исполнения, основная структура у большинства систем похожа.

Блоки

Блок включает ролик со специальной канавкой, корпус и ось. В более качественных устройствах вращение обеспечивают подшипники или подходящие втулки.

Форма и размеры ролика должны соответствовать используемому гибкому элементу. Слишком маленький радиус изгиба увеличивает деформацию каната и его износ. Повреждённая поверхность ролика также способна постепенно разрушать внешние волокна или проволоки.

Для подъёмных задач особенно важны:

• отсутствие трещин и деформаций корпуса;
• свободное вращение ролика;
• отсутствие выраженного люфта;
• соответствие ролика типу каната;
• возможность удерживать канат в рабочей канавке.

Обычный хозяйственный ролик внешне может напоминать подъёмный блок, но это не означает, что он рассчитан на значительную нагрузку.

Канат или трос

Гибкий тяговый элемент принимает нагрузку и передаёт усилие между частями полиспаста. В разных системах применяются синтетические канаты, специальные верёвки, металлические тросы и другие решения.

Для оценки важна не только прочность материала. Значение имеют его состояние, конструкция, устойчивость к изгибу, характер износа и совместимость с блоками.

Опасными признаками могут быть:

• надрезы;
• сильное истирание;
• распушение волокон;
• повреждение оплётки;
• заломы;
• коррозия металлических элементов;
• локальное уменьшение диаметра;
• следы перегрева;
• повреждения после контакта с химическими веществами.

Самодельная подъёмная система не становится безопасной только потому, что канат выглядит толстым.

Соединительные элементы

Между блоком, грузом и точкой подвеса обычно присутствуют соединения: серьги, проушины, скобы, крюки или другие элементы.

Каждое соединение становится частью общей силовой цепочки. Если один компонент значительно слабее остальных, именно он может определить фактическую надёжность всей системы.

Здесь действует простой принцип: прочность полиспаста нельзя оценивать по самому массивному элементу.

Точка подвеса

Один из наиболее часто недооцениваемых элементов находится вообще за пределами самого полиспаста.

Система должна быть к чему-то прикреплена. Балка, перекрытие, стойка, рама или иная конструкция воспринимает нагрузку от полиспаста. При этом усилие в точке крепления не всегда совпадает с массой перемещаемого предмета.

Направление натяжения каната и конфигурация блоков могут создавать дополнительные нагрузки на опору. Если несущая способность точки подвеса неизвестна, визуальная массивность конструкции ничего не гарантирует.

Почему самодельный полиспаст требует особенно осторожной оценки

Собрать систему из роликов, каната и креплений технически несложно. Значительно сложнее убедиться, что все её части рассчитаны на совместную работу под нагрузкой.

У заводских подъёмных компонентов обычно известны назначение и рабочие характеристики. У случайных деталей из мастерской такая информация может отсутствовать.

Наиболее рискованная ситуация возникает, когда система собирается из элементов, каждый из которых кажется прочным по отдельности:

• хозяйственного ролика;
• строительного карабина;
• неизвестного каната;
• случайной металлической скобы;
• крепления к имеющейся балке.

Внешне такая конструкция может выглядеть убедительно. При этом её фактическая несущая способность остаётся неизвестной.

Какие нагрузки возникают в полиспасте

Полиспаст нельзя рассматривать как устройство, где нагрузка присутствует только непосредственно возле груза.

Натяжение распространяется по всей силовой цепочке. Нагружаются:

• канат;
• оси роликов;
• корпуса блоков;
• крепёж;
• соединители;
• подвес;
• конструкция, на которой закреплена система.

Кроме статической нагрузки могут появляться динамические воздействия.

Статическая нагрузка

Она возникает, когда груз висит или перемещается плавно, без рывков. Такая ситуация ближе всего к идеализированной модели, по которой обычно объясняют работу полиспаста.

Даже при неподвижном грузе элементы системы остаются нагруженными.

Динамическая нагрузка

Она появляется при резком начале движения, остановке, рывке каната, заклинивании или кратковременном падении груза до натяжения системы.

Динамическое усилие может значительно превышать обычную нагрузку от спокойно висящего предмета.

По этой причине оценка конструкции по принципу «груз весит столько-то, а деталь выдерживает немного больше» для подъёмной техники ненадёжна.

Что снижает реальную эффективность полиспаста

Теоретическая схема предполагает практически идеальные ролики и гибкий канат без потерь энергии. В мастерской таких условий нет.

Трение

Каждый ролик создаёт некоторое сопротивление. Чем больше блоков включено в систему, тем больше мест, где возникают потери.

Дополнительные блоки действительно способны увеличить механический выигрыш, но одновременно повышают суммарное трение.

Жёсткость каната

Канат постоянно изгибается при прохождении через ролики. Чем хуже он переносит изгиб и чем меньше диаметр ролика относительно его структуры, тем больше энергии расходуется на деформацию.

Это также ускоряет износ.

Перекос

Блок должен ориентироваться относительно направления натяжения. При сильном перекосе канат начинает давить на боковую часть ролика или корпус.

Такое положение увеличивает трение и может привести к повреждению элементов.

Загрязнение

Песок, строительная пыль, металлическая стружка и другие загрязнения ухудшают работу вращающихся частей и ускоряют износ каната.

Полиспаст, который регулярно применяется в гараже или на стройке, требует контроля состояния не меньше, чем другой механический инструмент.

Основные преимущества полиспаста

Правильно подобранная блочная система имеет несколько полезных качеств.

Среди них:

• снижение тягового усилия;
• возможность изменить направление приложения силы;
• сравнительно простая механическая конструкция;
• возможность использовать систему там, где крупный подъёмный механизм неудобен;
• наглядный и предсказуемый принцип работы;
• возможность адаптировать конфигурацию под разные общие задачи.

При этом полиспаст не заменяет автоматически таль, лебёдку или другой специализированный подъёмный механизм.

Устройства решают похожие задачи, но отличаются способом удержания груза, возможностью фиксации, управляемостью и требованиями к эксплуатации.

Ограничения полиспаста

Главное ограничение связано с тем, что выигрыш в силе сопровождается увеличением перемещения каната.

Если система значительно уменьшает требуемое тяговое усилие, свободный конец приходится перемещать на большую длину.

Появляются и другие ограничения:

• требуется место для работы блоков;
• растёт общая длина каната;
• увеличивается количество нагруженных компонентов;
• возрастает число потенциальных точек износа;
• усложняется контроль правильного положения каната;
• становится заметнее влияние трения;
• требуется надёжная несущая точка крепления.

При большой кратности полиспаст может оказаться менее удобным, чем кажется при рассмотрении только механического выигрыша.

Типичные ошибки при оценке самодельной системы

Использование ролика неизвестного назначения

Ролик для ворот, мебели или хозяйственного механизма необязательно пригоден для подъёма тяжёлого предмета. Внешнее сходство деталей не говорит об одинаковых допустимых нагрузках.

Оценка прочности по размеру

Массивный металлический элемент может иметь слабую ось, неудачное соединение или материал с неизвестными характеристиками.

Размер детали сам по себе не является показателем её допустимой рабочей нагрузки.

Игнорирование крепления полиспаста

Даже качественные блоки и канат не защищают от разрушения слабой балки, анкера или другой опорной конструкции.

Точка подвеса должна рассматриваться как полноценный элемент системы.

Неправильное понимание механического выигрыша

Количество роликов часто принимают за кратность полиспаста. Это приводит к неправильной оценке требуемого усилия и нагрузки на компоненты.

Имеет значение число рабочих ветвей, поддерживающих подвижную часть, а не только количество видимых колёс.

Работа с повреждённым канатом

Небольшое локальное повреждение иногда кажется несущественным, особенно если остальная часть каната выглядит хорошо.

Под нагрузкой именно повреждённый участок может оказаться критическим.

Нахождение под подвешенным грузом

Полиспаст уменьшает необходимое усилие, но не устраняет риск падения груза. Подвешенный предмет остаётся потенциально опасным независимо от конструкции системы.

Рабочая зона должна рассматриваться с учётом возможного обрыва, разрушения крепления или неожиданного перемещения груза.

Где полиспаст может быть уместен

Полиспаст удобен там, где требуется механическое преимущество и есть возможность организовать надёжную систему подвеса.

В бытовой мастерской его принцип может использоваться при перемещении различных предметов, регулировке положения конструкций и выполнении других операций, не требующих сложного подъёмного оборудования.

При этом сама сфера применения не определяет допустимую конструкцию. Чем тяжелее груз и выше последствия возможного отказа, тем важнее применение компонентов с известными характеристиками и профессиональная оценка несущих элементов.

Особенно осторожно следует относиться к ситуациям, связанным с поднятием предметов над людьми, работой с автомобилями, тяжёлыми механизмами и конструкциями, разрушение которых способно привести к серьёзным последствиям.

Когда самодельное решение становится сомнительным

Полиспаст перестаёт быть простой бытовой механикой, когда неизвестность начинает касаться сразу нескольких элементов.

Поводом отказаться от экспериментальной конструкции служат ситуации, когда:

• неизвестна допустимая нагрузка блоков;
• невозможно подтвердить характеристики каната;
• состояние опоры вызывает сомнения;
• соединительные элементы не предназначены для подъёмных работ;
• груз имеет смещённый центр тяжести;
• возможны рывки;
• конструкция должна долго удерживать груз;
• рядом находятся люди;
• последствия падения могут быть значительными.

Чем больше таких факторов совпадает, тем меньше пользы от визуальной оценки конструкции и бытового запаса прочности «на глаз».

Самодельный и готовый полиспаст: в чём практическая разница

Самодельная система привлекательна простотой и возможностью собрать её из доступных компонентов. Она также помогает хорошо понять сам принцип действия блочных механизмов.

Главная проблема связана с подтверждением характеристик.

У готовых подъёмных блоков и других специализированных компонентов обычно проще установить их назначение, конструктивные ограничения и допустимые условия работы. У случайных деталей эти сведения могут отсутствовать полностью.

Различие проявляется не столько в самом физическом принципе. Канат и ролики работают по одним законам в обоих случаях. Разница заключается в предсказуемости поведения компонентов под нагрузкой.

Самодельный полиспаст может быть механически работоспособным, но это ещё не подтверждает его пригодность для безопасного подъёма конкретного тяжёлого груза.

Что стоит оценивать перед использованием полиспаста

Вместо ориентации только на удобство тяги полезно рассматривать систему целиком.

Внимания требуют:

• назначение используемых блоков;
• состояние роликов и осей;
• тип и состояние каната;
• надёжность соединительных элементов;
• характер точки подвеса;
• предполагаемое направление нагрузки;
• возможность перекоса;
• наличие рывков;
• способ удержания груза;
• последствия возможного отказа системы.

Если какая-либо часть силовой цепочки имеет неизвестные характеристики, это ограничивает возможность достоверно оценить всю конструкцию.

Почему полиспаст не делает тяжёлый груз «лёгким»

Механический выигрыш иногда создаёт ложное ощущение, будто нагрузка на оборудование тоже уменьшается. Фактически полиспаст лишь перераспределяет силы.

Человеку становится легче тянуть канат, но груз не теряет массу. Его вес продолжает восприниматься блоками, креплениями и опорой.

Более того, отдельные части системы могут испытывать нагрузку, которая существенно отличается от усилия на свободном конце каната.

Именно поэтому нельзя судить о прочности устройства по тому, насколько легко человек способен поднять груз.

Что важнее количества блоков

При выборе или оценке полиспаста полезнее начинать не с вопроса о количестве роликов, а с общей структуры системы.

Работоспособность определяют одновременно несколько факторов: схема распределения усилий, потери на трение, надёжность каната, качество блоков, соединения и несущая способность подвеса.

Большое количество роликов не делает систему автоматически лучше. Слишком сложная конструкция может увеличить трение, занять больше пространства и создать дополнительные точки возможного отказа.

Хороший полиспаст — не тот, в котором больше деталей, а тот, чьи элементы соответствуют задаче и работают как единая предсказуемая система.

Итог

Полиспаст основан на простом механическом принципе: нагрузка распределяется между несколькими ветвями каната, благодаря чему уменьшается усилие, необходимое для перемещения груза. За этот выигрыш приходится расплачиваться большей длиной вытягиваемого каната, а реальные потери дополнительно создаются трением и деформацией элементов.

Самодельный полиспаст интересен как понятная механическая система, однако его нельзя оценивать только по количеству блоков или толщине каната. Надёжность определяется всей силовой цепочкой — от груза и подвижного блока до соединителей и точки подвеса.

Наибольшую опасность создают неизвестные характеристики компонентов, слабые крепления, повреждённый канат, перекосы и динамические нагрузки. Если последствия отказа могут быть серьёзными, ключевое значение имеет не возможность физически собрать полиспаст, а подтверждённая пригодность всех его элементов для предполагаемой нагрузки.
