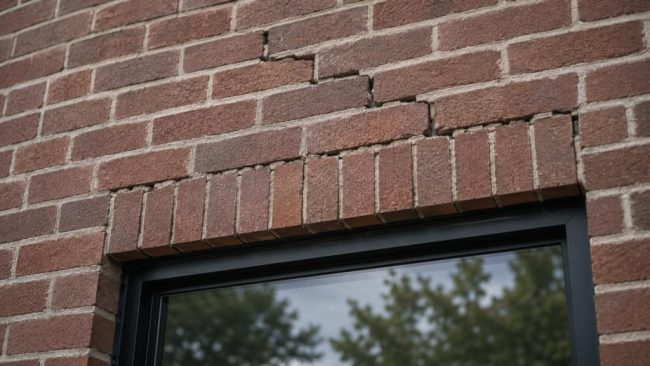

Почему появляются трещины в облицовочном кирпиче над проёмами: роль перемычки, нагрузки и типичные ошибки

Облицовочная кирпичная кладка воспринимается прежде всего как декоративная часть фасада, однако над окнами, дверями и другими проёмами она оказывается в зоне сложной работы конструкции. Кирпичи, расположенные выше проёма, не могут просто «висеть» в воздухе: их вес должен передаваться на опорные участки стены через предусмотренное конструктивное решение. Эту задачу выполняет перемычка.

Ошибки в выборе, проектировании или взаимодействии перемычки с облицовочной кладкой нередко проявляются не сразу. Фасад может выглядеть исправно после завершения строительства, а затем над углами окна появляются тонкие диагональные трещины, расходятся швы, возникают локальные деформации или становится заметно провисание ряда кирпича. Причина таких дефектов не всегда заключается непосредственно в качестве кирпича или раствора. Очень часто проблема связана с тем, как нагрузка над проёмом передаётся на остальные элементы стены.

Зачем облицовочной кладке нужна перемычка

Сплошная кирпичная стена передаёт собственный вес вниз через расположенные друг над другом участки кладки. Проём нарушает этот непрерывный путь нагрузки. Там, где находится окно или дверь, под вышележащими кирпичами нет обычного продолжения стены.

Перемычка создаёт опору для участка облицовки над проёмом и передаёт нагрузку на кладку по его сторонам. При этом она работает не изолированно. На состояние фасада влияют ширина проёма, высота расположенной выше кладки, геометрия здания, особенности основания, температурные деформации и конструкция внутренней несущей стены.

Основные функции перемычки можно свести к нескольким задачам:

• поддержка облицовочной кладки над проёмом;
• передача веса кладки на устойчивые боковые участки;
• сохранение геометрии кирпичных рядов;
• уменьшение риска локального провисания;
• обеспечение совместной работы элементов фасада без чрезмерной концентрации напряжений.

Если система работает неправильно, облицовка начинает перераспределять нагрузку самостоятельно. Кирпичная кладка частично способна образовывать своеобразную арку над проёмом, но рассчитывать на это как на универсальный механизм нельзя. Фактическое поведение зависит от множества конструктивных условий.

Почему зона над окном особенно чувствительна к деформациям

Углы оконных и дверных проёмов относятся к местам концентрации напряжений. Сплошная кладка распределяет нагрузку сравнительно равномерно, а проём резко изменяет геометрию стены.

Когда фасад деформируется, напряжения часто концентрируются именно в углах. Поэтому характерная трещина может начинаться возле верхнего угла окна и уходить вверх по диагонали. В некоторых случаях повреждение развивается по растворным швам, в других проходит через отдельные кирпичи.

Сам вид трещины ещё не позволяет точно установить причину. Похожие повреждения возникают при разных процессах:

• деформации перемычки;
• перемещении основания здания;
• температурном расширении облицовки;
• недостаточной возможности для компенсации деформаций;
• различной работе несущей стены и облицовочного слоя;
• неудачном расположении деформационных швов;
• локальных дефектах кладки.

Поэтому оценивать проблему только по внешнему виду одного участка фасада неправильно. Важна вся конструктивная картина.

Как перемычка взаимодействует с облицовочным кирпичом

В многослойной наружной стене облицовочный кирпич обычно не является продолжением внутренней несущей стены в полном конструктивном смысле. Между слоями могут находиться утеплитель, воздушный зазор и гибкие связи. Из-за этого облицовка и основная часть стены способны деформироваться несколько по-разному.

Перемычка должна поддерживать именно тот слой, для которого она предусмотрена. Ошибка возникает, когда предполагается, что один элемент автоматически обеспечит правильную работу всех слоёв стены независимо от их устройства.

Над проёмом необходимо учитывать не только вертикальный вес кирпича. Возможны горизонтальные перемещения, температурное расширение, усадочные процессы и небольшие изменения геометрии конструкции. Чем больше фасад и протяжённее непрерывный участок кладки, тем существеннее становится вопрос компенсации таких перемещений.

Какие перемычки встречаются в облицовочной кладке

Конструктивные решения различаются в зависимости от архитектуры фасада, размеров проёмов и общей схемы стены. В облицовке могут применяться металлические опорные элементы, специальные несущие системы, железобетонные элементы или решения, при которых опора интегрирована в общую конструкцию стены.

С точки зрения внешнего вида перемычка может быть заметной или скрытой.

Видимые опорные элементы

В некоторых конструкциях опорный элемент располагается непосредственно под нижним рядом кирпича над проёмом и остаётся частично видимым.

Такое решение сравнительно легко распознаётся при осмотре фасада. Его архитектурная особенность заключается в том, что линия опоры может влиять на внешний вид окна или двери.

Функциональность при этом определяется не видимостью элемента, а соответствием его параметров фактической нагрузке и условиям работы.

Скрытые решения

Скрытая перемычка позволяет сохранить впечатление непрерывной кирпичной кладки. Кирпич над окном визуально может выглядеть так, будто конструктивной опоры вообще нет.

Такой фасад предъявляет повышенные требования к согласованию архитектурного и конструктивного решения. Внешняя простота не означает простоты работы системы. Нагрузка всё равно должна передаваться на устойчивые участки стены.

Особенно внимательно оценивают конструкцию, если над проёмом предусмотрена сложная перевязка кирпича, вертикальная кладка, декоративный пояс или другой архитектурный рисунок.

Почему перемычка может деформироваться

Любой элемент, поддерживающий кладку, испытывает нагрузку. Под её действием возможен прогиб. Сам по себе очень небольшой прогиб ещё не означает разрушения, но кирпичная облицовка чувствительна к изменению геометрии основания.

Кладка хорошо воспринимает сжимающие усилия, однако значительно хуже переносит растяжение и изгиб. Если опора под кирпичами начинает заметно изменять форму, швы и сами кирпичи могут оказаться в неблагоприятном напряжённом состоянии.

На характер работы влияют:

• ширина проёма;
• количество кладки над ним;
• расположение других проёмов;
• свойства материала опорного элемента;
• способ его закрепления;
• положение опорных зон;
• наличие температурных и иных перемещений фасада.

Особенно нежелательна ситуация, когда деформация опоры развивается независимо от окружающей кладки. Тогда в сравнительно небольшой зоне возникают усилия, на которые кирпичная облицовка не рассчитана как гибкий материал.

Трещины над проёмом и их возможная связь с перемычкой

Наиболее заметный дефект — трещина, отходящая от угла окна. Она может выглядеть как ступенчатая линия по швам или как более прямая диагональ.

Причины такого повреждения различны. Если проблема связана с перемычкой, напряжения могут возникать из-за её деформации, особенностей опирания или взаимодействия с прилегающей кладкой.

Другой вариант — появление горизонтального раскрытия шва около нижнего ряда кирпичей над проёмом. Такой дефект иногда сопровождает локальное изменение положения поддерживаемого участка фасада.

Нельзя считать любую трещину доказательством неисправности перемычки. Похожий рисунок способны создавать подвижки фундамента или основной стены. Диагностика должна учитывать состояние не только облицовки, но и здания целиком.

Почему температурные деформации нельзя игнорировать

Кирпичный фасад постоянно нагревается и охлаждается. Температура внешней поверхности стены меняется значительно сильнее, чем температура внутренних конструкций.

При нагревании материалы расширяются, при охлаждении сокращаются. Эти изменения невелики на коротком участке, но на длинной стене суммарное перемещение становится заметнее.

Разные материалы имеют разные характеристики температурного расширения. Металлическая перемычка, кирпичная кладка, раствор и внутренняя конструкция стены реагируют на изменение температуры не одинаково.

Если перемещения оказываются чрезмерно ограничены, в облицовке появляются дополнительные напряжения. Наиболее уязвимыми становятся места изменения геометрии фасада:

• углы проёмов;
• участки возле опор;
• длинные непрерывные стены;
• переходы между разными конструкциями;
• зоны сложного архитектурного рисунка кладки.

Из-за этого перемычку нельзя рассматривать только как горизонтальную деталь, удерживающую вес кирпича. Она является частью системы, в которой необходимо учитывать возможные взаимные перемещения элементов.

Значение опорных участков по сторонам проёма

Нагрузка от кладки над окном должна куда-то передаваться. Этим целям служат участки стены по сторонам проёма.

Если конструкция создаёт чрезмерную концентрацию усилий на небольшой площади, состояние прилегающей кладки становится критичным. Именно рядом с краями проёма нередко появляются первые признаки проблем.

Имеет значение и расположение соседних окон. Узкий простенок между двумя большими проёмами работает иначе, чем массивный участок сплошной стены. Фасад с рядом близко расположенных окон нельзя оценивать как несколько совершенно независимых проёмов: конструктивные зоны способны влиять друг на друга.

Почему облицовка не должна жёстко повторять все движения несущей стены

В многослойной стене внутренняя конструкция и наружная облицовка отличаются материалами, температурным режимом и условиями эксплуатации. Они могут давать разные деформации.

Жёсткая попытка заставить оба слоя перемещаться абсолютно одинаково способна создавать дополнительные напряжения. Связи между элементами должны выполнять свою функцию, но не превращать облицовочный слой в часть системы с непредусмотренными нагрузками.

Особенно внимательно рассматривают участки вокруг окон и дверей, потому что здесь одновременно присутствуют:

• нарушение сплошности стены;
• элементы опоры над проёмом;
• оконные или дверные конструкции;
• примыкания;
• возможные гидроизоляционные и водоотводящие детали;
• изменение движения воздуха в вентиляционном зазоре.

Один архитектурно небольшой участок оказывается местом взаимодействия сразу нескольких систем здания.

Влага в зоне перемычки

Проблемы над проёмами связаны не только с механическими нагрузками. Через облицовочную кладку может проникать небольшое количество влаги. Это нормальное свойство наружного кирпичного слоя: он не всегда представляет собой абсолютно водонепроницаемую оболочку.

Конструкция стены должна учитывать возможность удаления попавшей внутрь воды.

Если влага задерживается рядом с металлическими деталями или не имеет нормального пути отвода, со временем могут возникать дополнительные проблемы. Постоянное увлажнение влияет на раствор, состояние отделки и долговечность отдельных элементов.

Признаками неблагоприятного режима бывают потемнения, высолы, локально влажные участки и следы воды возле верхней части оконного проёма. Однако каждый такой признак требует отдельной оценки: источник влаги может находиться выше по фасаду.

Коррозия металлических элементов

Если перемычка или часть опорной системы выполнена из металла, значение имеет её состояние во влажной наружной среде.

Коррозия опасна не только постепенной потерей сечения металлической детали. Продукты коррозии занимают больший объём, чем исходный металл. При неблагоприятных условиях это может создавать давление на окружающие материалы и способствовать повреждению швов или кирпича.

На старых фасадах подобные процессы иногда проявляются растрескиванием и отслоением кладки рядом с металлическими деталями.

По внешним признакам сложно определить реальное состояние скрытого элемента. Поверхностный дефект кирпича может оказаться лишь видимой частью более глубокой проблемы.

Типичные ошибки в восприятии перемычки

Некоторые проблемы возникают ещё на уровне неправильного представления о работе фасада.

«Облицовочный кирпич почти ничего не весит»

Кирпичная облицовка действительно тоньше основной стены, но площадь фасада велика. Даже относительно небольшой участок кладки над широким окном создаёт нагрузку, которую необходимо надёжно передать на опоры.

«Если перемычку не видно, её нет»

Современная архитектура часто предполагает скрытые несущие элементы. Внешний вид не показывает всей конструктивной схемы.

«Трещина в шве — только проблема раствора»

Растворный шов нередко является местом, где проявляется деформация всей конструкции. Простое восстановление поверхности без понимания причины не устраняет источник напряжений.

«Толстый металлический элемент автоматически решает проблему»

Надёжность определяется не одной характеристикой детали. Имеют значение способ работы, закрепление, опорные зоны, общая геометрия и взаимодействие с кладкой.

«Все окна можно рассматривать одинаково»

Проём в небольшой стене, большое панорамное окно и группа близко расположенных окон создают разные условия работы фасада.

Какие признаки требуют внимания

Небольшие косметические изменения фасада и конструктивно значимые дефекты внешне могут быть похожи. Особенно внимательно стоит относиться к повреждениям, которые развиваются со временем.

Настораживающими признаками могут быть:

• увеличивающаяся диагональная трещина от угла проёма;
• заметное расхождение горизонтальных швов;
• провисание ряда кирпичей;
• отклонение кладки от плоскости;
• повторное появление трещины после косметического ремонта;
• разрушение кирпича около опорной зоны;
• выраженные следы коррозии;
• сочетание трещин в облицовке с деформациями внутри здания.

Отдельный дефект ещё не позволяет самостоятельно определить механизм его возникновения. Важны динамика повреждения, расположение и состояние соседних конструкций.

Почему косметический ремонт часто не помогает

Трещину в облицовочной кладке можно визуально закрыть новым раствором, но если конструкция продолжает перемещаться, повреждение появится снова.

Косметический ремонт работает только тогда, когда причина дефекта больше не действует или когда повреждение действительно ограничивается поверхностным слоем.

Если проблема связана с прогибом опоры, движением стены, температурными деформациями или коррозией скрытого элемента, внешний ремонт меняет вид фасада, но не его механическое состояние.

Повторяющаяся трещина особенно показательна. Она свидетельствует, что участок продолжает испытывать деформацию.

Перемычка и архитектурный рисунок фасада

Конструктивные задачи тесно связаны с архитектурой. Кирпич над окном может располагаться обычными горизонтальными рядами, вертикально, образовывать арку или декоративный пояс.

Каждый рисунок кладки меняет способ, которым визуально воспринимается зона проёма, но несущая задача остаётся: вес элементов должен передаваться на устойчивую конструкцию.

Сложные фасадные решения требуют согласования архитектуры с конструктивной схемой ещё до выполнения кладки. Попытка сначала сформировать внешний рисунок, а затем искать способ его поддержать может привести к ненужным ограничениям.

Что влияет на выбор решения для конкретного проёма

Универсальной перемычки для всех фасадов не существует. На выбор конструктивной системы влияет совокупность характеристик здания.

Обычно учитывают:

• материал и устройство основной стены;
• конструкцию облицовочного слоя;
• наличие утеплителя и вентиляционного зазора;
• ширину и расположение проёма;
• высоту кладки над ним;
• архитектурный рисунок кирпича;
• расположение соседних проёмов;
• возможные температурные перемещения;
• необходимость скрыть опорный элемент;
• условия воздействия влаги.

Эти данные рассматривают совместно. Например, одинаковые по ширине окна могут требовать разных решений, если одно находится под небольшим участком кладки, а другое — в высоком фасаде со сложной геометрией.

Что стоит уточнить у проектировщика или специалиста

Обсуждение перемычки полезно вести не только вокруг названия или типа детали. Гораздо важнее понимать, какую функцию она выполняет в конкретной стеновой системе.

Полезно выяснить:

• какой участок облицовочной кладки фактически поддерживает перемычка;
• куда передаётся нагрузка от неё;
• как учитываются возможные деформации фасада;
• как взаимодействуют облицовка и несущая стена;
• предусмотрен ли нормальный отвод влаги;
• защищены ли металлические элементы от условий наружной эксплуатации;
• как конструкция связана с декоративным рисунком кирпича;
• какие признаки после строительства могут указывать на неблагоприятную работу узла.

Такие вопросы позволяют оценивать решение как часть конструкции здания, а не как отдельную металлическую или железобетонную деталь.

Почему трещины нельзя оценивать только по возрасту дома

Распространённое представление состоит в том, что проблемы перемычек должны проявляться сразу после строительства. На практике часть дефектов становится заметной гораздо позже.

Причинами постепенного развития повреждений могут быть повторяющиеся температурные циклы, медленные деформации элементов, накопление влаги, коррозионные процессы и движение различных частей здания.

С другой стороны, трещина в новом доме не обязательно означает серьёзную неисправность перемычки. В начальный период эксплуатации возможны различные деформационные процессы, характер которых необходимо оценивать по расположению, раскрытию и динамике повреждений.

Возраст фасада сам по себе не определяет причину дефекта.

Итог

Перемычка над проёмом в облицовочной кирпичной кладке — не вспомогательная деталь, а один из ключевых элементов, обеспечивающих правильную передачу нагрузки в зоне окна или двери. Она должна поддерживать расположенную выше кладку, взаимодействовать с опорными участками стены и учитывать особенности деформаций фасада.

Трещины над окнами появляются по разным причинам, поэтому автоматически связывать их только с плохим раствором, кирпичом или перемычкой нельзя. Характер повреждений зависит от работы всей стеновой системы: основания, несущей части здания, облицовки, опорных элементов, связей между слоями и температурно-влажностного режима.

Наиболее надёжный подход к оценке таких участков основан не на поиске одного универсального решения, а на понимании пути передачи нагрузки и взаимодействия материалов. Если кирпичная облицовка над проёмом имеет устойчивую опору, может воспринимать предусмотренные перемещения без чрезмерных напряжений и защищена от неблагоприятного воздействия влаги, риск характерных дефектов заметно снижается.
