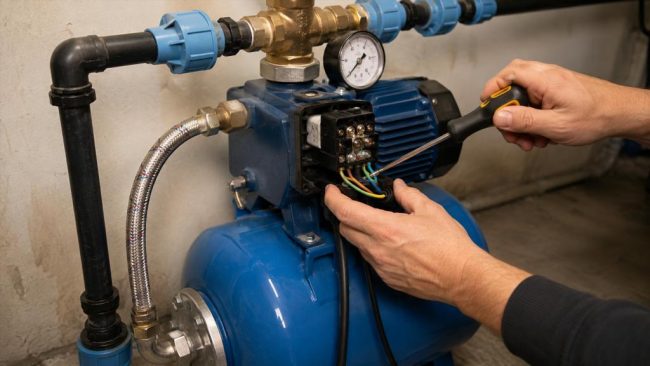

Почему не включается реле насосной станции: типичные причины и признаки неисправности

Насосная станция в бытовой системе водоснабжения обычно работает автоматически: при снижении давления насос запускается, после восстановления нужного давления отключается. За эту логику во многих системах отвечает реле давления. Если насос перестал включаться в ожидаемый момент, реле часто оказывается одним из первых подозреваемых узлов. Однако само отсутствие запуска еще не означает, что неисправно именно оно.

Причина может находиться в электрической части, в механизме самого реле, в гидроаккумуляторе, в линии подачи воды или непосредственно в насосе. Различить эти ситуации помогает не случайная замена деталей, а оценка характерных признаков: что происходило до отказа, как менялось давление, слышны ли попытки срабатывания, есть ли нестабильность в работе станции и повторяется ли проблема постоянно.

Как реле связано с работой насосной станции

Реле давления контролирует состояние системы не напрямую по наличию воды, а по давлению. Когда давление меняется, чувствительный механизм внутри устройства реагирует на это изменение и управляет электрическими контактами, через которые подается команда на включение или отключение насоса.

В исправно работающей системе цикл выглядит достаточно предсказуемо: расход воды приводит к падению давления, реле фиксирует изменение и насос начинает работать. После прекращения расхода насос восстанавливает давление, после чего реле отключает его.

Если эта последовательность нарушается, неисправность может проявляться по-разному:

• насос вообще не запускается;
• запуск происходит только иногда;
• насос включается с заметной задержкой;
• реле издает щелчок, но двигатель не начинает работать;
• давление падает, а станция не реагирует;
• насос запускается после внешнего воздействия на корпус реле;
• работа становится нестабильной после длительного простоя;
• проблема появляется только при определенном уровне давления.

Каждый из этих признаков указывает на свою группу возможных причин.

Почему отсутствие запуска не всегда связано с реле

Насосная станция состоит из нескольких взаимозависимых элементов. Реле только подает управляющий сигнал. Даже исправное устройство не сможет запустить насос, если нарушено питание, повреждена электрическая цепь, двигатель заблокирован или другой защитный элемент не позволяет ему работать.

Из-за этого утверждение «насос не включается — значит, сломалось реле» часто приводит к ошибочной диагностике.

Перед оценкой самого реле важно разделять несколько возможных ситуаций:

• реле не получает правильный сигнал от гидравлической части системы;
• реле получает сигнал, но его механизм не срабатывает;
• механическая часть работает, но электрические контакты не обеспечивают нормальное соединение;
• команда на запуск формируется, но насос ее не выполняет;
• насос работает, однако давление в системе изменяется не так, как ожидается.

Внешне все эти случаи могут выглядеть почти одинаково.

Проблемы с электрическими контактами

Контакты относятся к наиболее нагруженным элементам механического реле давления. При каждом включении и отключении через них проходит ток, а в момент размыкания может возникать небольшая электрическая дуга.

Со временем поверхность контактов способна изменяться. На ней появляются следы подгорания, окисления или механического износа. В неблагоприятных условиях контакт между металлическими поверхностями становится нестабильным.

Как проявляется износ контактов

Для такой неисправности характерны несколько симптомов:

• реле механически срабатывает, но насос не запускается;
• станция работает то нормально, то с перебоями;
• после нескольких попыток насос внезапно начинает работать;
• слышен характерный звук переключения без последующего запуска двигателя;
• проблема постепенно становится более частой.

Одного щелчка недостаточно, чтобы считать электрическую часть исправной. Он говорит лишь о том, что определенный элемент механизма изменил положение.

Состояние силовых контактов должен оценивать человек, понимающий устройство электрической части станции. Работа внутри реле связана с сетевым напряжением, поэтому попытки самостоятельно касаться контактов или изменять подключение при наличии питания представляют опасность.

Окисление и загрязнение внутренних элементов

Реле насосной станции нередко устанавливают в помещениях с повышенной влажностью: в приямках, технических помещениях, подвалах, насосных зонах. Для электрических и механических компонентов такая среда неблагоприятна.

Повышенная влажность может способствовать:

• окислению металлических деталей;
• ухудшению качества электрического соединения;
• загрязнению контактных поверхностей;
• снижению подвижности отдельных элементов механизма;
• ускоренному старению устройства.

Особенно настораживает ситуация, когда насосная станция долго работала стабильно, затем после периода повышенной влажности или простоя начала включаться нерегулярно.

Наличие коррозии внутри реле также может говорить не только о возрасте устройства, но и о проблемах с условиями его установки.

Засорение канала, через который реле воспринимает давление

Механическое реле должно получать информацию о реальном давлении воды. Обычно давление передается на чувствительный элемент через относительно небольшой канал.

Если этот участок частично перекрывается осадком, ржавчиной или другими загрязнениями, реле может реагировать на изменения давления с задержкой или вообще перестать корректно их воспринимать.

Такое состояние особенно вероятно в системах, где вода содержит заметное количество:

• механических примесей;
• песка;
• продуктов коррозии;
• минерального осадка;
• частиц, появившихся после ремонта трубопровода.

Какие признаки могут указывать на проблему

Реальное давление в водопроводе уже снизилось, однако реакция станции запаздывает. Манометр показывает изменение, а автоматический запуск происходит не так, как раньше. Иногда поведение станции становится непостоянным: в одном цикле реле реагирует нормально, в другом заметно позже.

Это отличается от полностью разрушенного электрического контакта, при котором механическая реакция может сохраняться, но насос не получает нормального управляющего сигнала.

Механический износ реле

Внутри обычного реле давления находятся подвижные элементы. В зависимости от конструкции там могут использоваться мембрана, пружинный механизм, рычажные детали и контактная группа.

Со временем характеристики этих компонентов меняются.

Пружины способны терять первоначальные свойства, мембранные элементы стареют, подвижные детали загрязняются или начинают перемещаться менее свободно. Само реле при этом не обязательно выходит из строя мгновенно. Нередко отказ развивается постепенно.

Показательны следующие изменения:

• интервалы между включениями становятся необычными;
• точка запуска заметно меняется без очевидной причины;
• станция начинает вести себя нестабильно;
• работа зависит от вибрации;
• после механического воздействия реле временно начинает функционировать;
• нормальные циклы чередуются с отказами.

Постукивание по корпусу иногда действительно приводит к кратковременному срабатыванию изношенного механизма, но такой эффект нельзя считать ремонтом. Напротив, зависимость работы от внешнего воздействия является признаком того, что узел нуждается в диагностике.

Давление в системе не достигает ожидаемого уровня

Иногда реле остается исправным, а причина заключается в том, что гидравлическая часть системы работает не так, как предполагает автоматика.

Если давление меняется необычно, реле может не получить условия для ожидаемого переключения.

Причины такого поведения могут быть связаны с:

• состоянием насоса;
• утечками воды;
• негерметичностью трубопровода;
• обратным клапаном;
• гидроаккумулятором;
• подсосом воздуха на всасывающей линии;
• недостаточным поступлением воды к насосу.

При таких проблемах внимание только к реле способно увести диагностику в неправильную сторону.

Как гидроаккумулятор влияет на работу реле

Гидроаккумулятор участвует в формировании нормального режима давления и уменьшает количество кратковременных включений насоса. Его состояние напрямую отражается на характере работы автоматики.

Если гидроаккумулятор работает неправильно, могут появиться частые включения, резкие изменения давления и нестабильные циклы.

Характерные изменения поведения станции

Вместо относительно плавного изменения давления появляются резкие скачки. Насос может запускаться слишком часто, работать короткими циклами или реагировать на небольшой расход воды заметно иначе, чем раньше.

Такие симптомы нередко ошибочно принимают за неисправность реле.

Особенно важно оценивать ситуацию целиком, если проблема возникла постепенно. Изменение поведения станции в течение нескольких недель или месяцев часто дает больше информации, чем единичный отказ.

Почему важно учитывать показания манометра

Манометр позволяет сравнить фактическое изменение давления с реакцией автоматики. Это один из наиболее полезных источников информации при первичной оценке поведения насосной станции.

Если давление заметно падает, но реле никак не реагирует, подозрение действительно смещается в сторону системы контроля давления или самого реле.

Если же показания манометра практически не меняются, хотя вода из крана поступает плохо, причина может находиться совсем в другом месте.

Настораживать должны:

• явно необычные скачки стрелки;
• отсутствие ожидаемого изменения давления;
• значительное расхождение между поведением системы и показаниями прибора;
• положение стрелки, которое не меняется при различных режимах работы.

При этом сам манометр тоже может быть неисправен. Его показания нельзя воспринимать как абсолютное доказательство состояния остальных узлов.

Ситуация, когда реле щелкает, но насос не включается

Щелчок обычно означает, что механическая часть реле отреагировала на изменение давления. Однако дальнейшая электрическая цепь может оставаться неисправной.

В такой ситуации возможны разные группы проблем:

• повреждение или износ контактной группы;
• нарушение соединения проводников;
• неисправность защитных элементов;
• проблемы с электродвигателем;
• неисправность пусковых компонентов насоса;
• отсутствие нормального питания.

Поэтому звук срабатывания помогает сузить круг причин, но не дает окончательного диагноза.

Если реле отчетливо переключается, а насос остается полностью неподвижным, требуется оценка всей электрической цепи, а не только механизма реле.

Если реле вообще не подает признаков срабатывания

Другой сценарий — давление меняется, но характерного переключения нет.

Здесь внимание обычно направляют на элементы, отвечающие за передачу давления и движение механизма:

• канал подключения реле;
• мембранный элемент;
• пружинный механизм;
• подвижность внутренних деталей;
• фактическое давление в системе.

Также следует учитывать возможность того, что насосная станция находится в режиме, при котором ожидаемого переключения просто не происходит из-за другой неисправности.

Отсутствие щелчка само по себе не доказывает окончательную поломку реле.

Нестабильная работа после длительного простоя

После сезонного отключения или продолжительного перерыва насосная станция иногда начинает работать иначе.

Причиной могут стать:

• окисление контактов;
• изменение состояния подвижных деталей;
• загрязнение небольших каналов;
• ухудшение состояния уплотнений;
• изменения в гидравлической части системы.

Особенно показательна ситуация, когда перед длительным простоем станция работала нормально, а после него реле стало реагировать с задержкой или только время от времени.

Такой сценарий требует проверки не только электрической части. За период простоя изменения могли произойти одновременно в нескольких узлах.

Влияние частых включений насоса

Слишком частые циклы запуска создают дополнительную нагрузку как на двигатель, так и на контактную группу реле.

Если станция включается при каждом небольшом расходе воды, количество переключений значительно возрастает. Износ контактов при таком режиме может ускоряться.

Частые включения способны быть следствием:

• проблем гидроаккумулятора;
• небольшой полезной емкости системы;
• утечек;
• нестабильного давления;
• особенностей работы насоса.

Получается замкнутая связь: неправильный режим системы увеличивает нагрузку на реле, а изношенное реле затем само начинает ухудшать работу станции.

Какие признаки помогают отличить неисправность реле от проблемы насоса

У двух неисправностей есть пересекающиеся симптомы, поэтому важна совокупность признаков.

При проблеме в реле чаще наблюдается нарушение самого момента автоматического переключения. Давление изменяется, однако команда запуска либо не появляется, либо передается нестабильно.

При неисправности насоса реле может нормально срабатывать, но двигатель не запускается, работает необычно или не обеспечивает ожидаемого изменения давления.

Полезными для диагностики специалиста становятся наблюдения владельца:

• слышен ли щелчок реле;
• как ведет себя манометр;
• изменился ли характер работы постепенно или внезапно;
• происходят ли кратковременные попытки запуска;
• повторяется ли неисправность постоянно;
• были ли перед этим перебои с электропитанием;
• находилась ли станция длительное время без работы.

Такая информация часто позволяет быстрее определить направление проверки.

Почему самостоятельная регулировка реле может ухудшить ситуацию

В механических реле обычно предусмотрены элементы регулировки. Из-за этого при проблемах с запуском возникает соблазн сразу изменить настройки.

Однако нарушение запуска далеко не всегда связано с самой регулировкой. Если причина находится в подгоревших контактах, засоренном канале, неисправном гидроаккумуляторе или насосе, изменение положения регулировочных элементов проблему не устраняет.

Более того, после случайного изменения настроек исходное состояние системы становится сложнее оценивать. К первоначальной неисправности добавляются измененные параметры работы автоматики.

Особенно нежелательна регулировка без понимания взаимосвязи между характеристиками реле, насоса, гидроаккумулятора и допустимым режимом всей системы.

Какие неисправности особенно опасно игнорировать

Некоторые симптомы говорят не просто о снижении удобства эксплуатации, а о потенциальной угрозе оборудованию или электробезопасности.

К ним относятся:

• запах нагретой изоляции;
• потемнение пластиковых или металлических деталей возле контактов;
• искрение;
• сильный нагрев корпуса;
• многократные неудачные попытки запуска двигателя;
• необычный гул насоса;
• регулярное срабатывание электрической защиты;
• следы воды внутри электрической части;
• заметная коррозия клемм и соединений.

Эксплуатация станции с такими признаками способна привести к более серьезному повреждению оборудования.

Что обычно оценивает специалист

При профессиональной диагностике внимание не ограничивается одним реле. Насосная станция рассматривается как единая система.

Обычно оценивают:

• фактическое изменение давления;
• состояние и реакцию реле;
• электрические соединения;
• контактную группу;
• состояние гидроаккумулятора;
• способность насоса запускаться и создавать давление;
• герметичность гидравлической части;
• работу вспомогательных элементов системы.

Такой подход позволяет отличить неисправность автоматики от проблемы, которая только внешне проявляется как отказ реле.

Почему комплексная проверка важнее замены одного узла

Даже установка нового реле не гарантирует устранения проблемы, если причиной отказа стали неправильные условия работы станции.

Например, ненормально частые циклы могут быстро создавать повышенную нагрузку и на новое устройство. Проблемы с давлением способны сохраниться после замены автоматики. Нарушения в электрической части также никуда не исчезнут при простой установке другого реле.

Диагностика должна отвечать не только на вопрос, исправно ли реле, но и на вопрос, почему система перестала работать в прежнем режиме.

Типичные ошибки при оценке неисправности

Одна из распространенных ошибок — делать вывод только по отсутствию запуска насоса. Этот симптом относится сразу к нескольким возможным неисправностям.

Не менее рискованно ориентироваться исключительно на щелчок. Механическое переключение не подтверждает исправность электрических контактов.

Еще одна ошибка — сразу менять настройки автоматики. Если станция до появления проблемы долго работала без вмешательства, внезапный отказ чаще требует поиска неисправности, а не произвольного изменения регулировок.

К сомнительным подходам также относятся многократные попытки включения оборудования при явных признаках электрической неисправности и продолжительная эксплуатация при нестабильных циклах.

Какие наблюдения стоит зафиксировать перед диагностикой

Владельцу насосной станции необязательно разбирать оборудование, чтобы собрать полезную информацию о неисправности.

Достаточно обратить внимание на поведение системы:

• в какой момент перестает запускаться насос;
• происходит ли это постоянно или периодически;
• слышно ли переключение реле;
• что показывает манометр перед отказом;
• запускался ли насос нормально раньше;
• не появились ли необычные звуки;
• не стало ли оборудование включаться значительно чаще;
• не было ли длительного простоя или перебоев питания.

Такие признаки помогают разделить электрические, механические и гидравлические причины.

Когда подозрение на реле наиболее обоснованно

Вероятность неисправности реле становится выше, если давление в системе явно изменяется, насос ранее работал нормально, а автоматическое включение начинает происходить нерегулярно или полностью пропадает.

Дополнительными признаками служат щелчки без запуска, следы износа или перегрева, зависимость работы от вибрации, длительная эксплуатация устройства и постепенное ухудшение стабильности переключения.

Однако даже сочетание нескольких симптомов не заменяет проверку всей системы. Насос, автоматика, гидроаккумулятор и трубопровод влияют друг на друга, поэтому одинаковое внешнее проявление может иметь разные причины.

Главное при неисправности реле насосной станции

Если насосная станция перестала автоматически включаться, реле давления действительно относится к узлам, которые требуют внимания. На его работу влияют состояние контактной группы, механический износ, загрязнение канала давления, влажность и условия эксплуатации.

При этом отсутствие запуска может быть связано с насосом, электрическим питанием, гидроаккумулятором или изменением давления в системе.

Наиболее информативны не случайные попытки регулировки, а наблюдение за несколькими признаками одновременно: реакцией реле, показаниями манометра, характером работы насоса и изменениями поведения станции перед отказом.

Такой подход позволяет отделить вероятную неисправность реле от проблем других узлов и избежать ситуации, когда исправная деталь заменяется, а настоящая причина отказа остается в системе.
