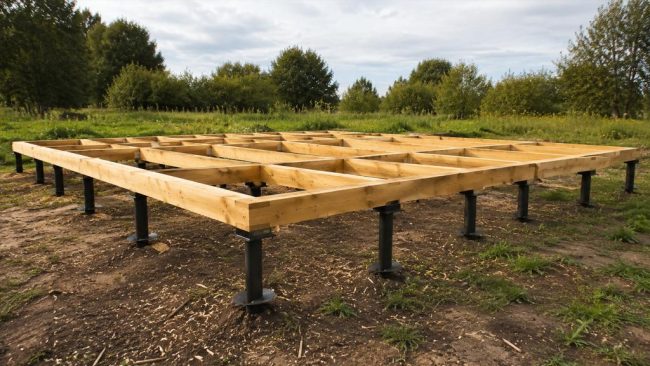

От чего зависит шаг винтовых свай: нагрузка, грунт, ростверк и схема дома

Винтовые сваи воспринимают нагрузку от здания и передают ее на грунт. Однако надежность свайного фундамента определяется не только характеристиками отдельных опор. Большое значение имеет то, как сваи распределены под домом, где расположены наиболее нагруженные участки и какие пролеты образуются между соседними опорами.

Шаг винтовых свай — это расстояние между соседними опорами в свайном поле. Рассматривать его как отдельную универсальную величину неправильно. Одинаковое расстояние между сваями может оказаться приемлемым для одной конструкции и неудачным для другой. На схему влияют масса здания, расположение несущих стен, характеристики грунта, устройство ростверка, форма дома, конструкция перекрытий и другие факторы.

Поэтому свайное поле оценивают как единую работающую систему. В ней важны не только сами сваи, но и все элементы, связывающие их с надземной частью здания.

Почему шаг свай нельзя выбирать отдельно от конструкции дома

Свайный фундамент принимает нагрузки не равномерно по всей площади здания. Они передаются через определенные конструктивные элементы: наружные и внутренние стены, стойки, колонны, балки, участки опирания перекрытий.

Если представить дом только как прямоугольник и равномерно расставить опоры внутри его контура, реальная работа конструкции может не совпасть с такой геометрической схемой.

Наиболее нагруженными часто оказываются:

• углы здания;
• места пересечения несущих стен;
• участки под внутренними несущими перегородками;
• зоны опирания тяжелых балок;
• участки с сосредоточенной нагрузкой;
• места примыкания отдельных частей здания.

По этой причине расположение свай обычно связано с несущей схемой дома. В одних местах опоры могут располагаться плотнее, тогда как на менее нагруженных участках схема может быть иной.

Равномерная сетка удобна визуально, но сама по себе не гарантирует правильного распределения нагрузок.

Как масса здания влияет на расположение свай

Чем тяжелее конструкция, тем больше суммарная нагрузка, которую фундамент должен передать на основание.

При этом важна не только общая масса дома. Два здания одинакового размера могут существенно отличаться по нагрузке на фундамент. На нее влияют материалы стен, тип перекрытий, кровельная конструкция, внутренняя планировка и эксплуатационные нагрузки.

Легкая каркасная постройка и дом с тяжелыми стенами создают принципиально разные условия для свайного поля.

При оценке учитывают несколько групп нагрузок:

• собственную массу конструкций здания;
• массу отделочных и инженерных элементов;
• эксплуатационные нагрузки внутри помещений;
• нагрузку от кровельной системы;
• климатические воздействия, учитываемые при проектировании.

Сама по себе большая масса здания не означает, что достаточно просто уменьшить расстояние между всеми сваями. Может потребоваться изменение их количества, характеристик, расположения или всей схемы фундамента.

Сосредоточенные нагрузки

Особое значение имеют участки, где нагрузка передается на небольшую площадь.

Например, конструкция может иметь балку, которая опирается на ограниченное число точек. В такой зоне нагрузка отличается от нагрузки под обычным участком стены.

Поэтому среднее расстояние между сваями не дает полной информации о качестве свайного поля. Важнее понять, какая нагрузка приходится на каждую опору и как она передается через ростверк.

Как грунт связан с шагом винтовых свай

Сваи работают через взаимодействие с грунтовым основанием. Характеристики грунта непосредственно влияют на то, какую нагрузку способна воспринимать отдельная опора и насколько предсказуемо будет работать фундамент.

Для оценки основания имеют значение:

• состав грунтов;
• последовательность слоев;
• их плотность и состояние;
• насыщенность водой;
• глубина слабых прослоек;
• наличие неоднородных участков;
• сезонные изменения состояния основания.

Даже на относительно небольшом участке грунтовые условия не всегда одинаковы.

Если одна часть здания находится над более надежным основанием, а другая — над слабым или неоднородным грунтом, одинаковая геометрия свайного поля еще не означает одинаковую работу всех опор.

Почему количество свай не компенсирует любое основание

Распространенная ошибка — считать, что проблему слабого грунта всегда можно решить увеличением числа свай.

На практике значение имеет не только количество опор, но и то, в каких слоях грунта они работают. Если условия основания определены неправильно, более плотная расстановка сама по себе не устраняет неопределенность.

Кроме того, расположенные рядом сваи взаимодействуют не с абсолютно независимыми участками грунта. Поэтому свайное поле нельзя оценивать как простую сумму отдельных опор без учета общей работы основания.

Роль ростверка в выборе расстояния между сваями

Ростверк связывает отдельные сваи и передает на них нагрузки от здания. Он может выполняться из разных материалов и иметь различную конструктивную схему.

Расстояние между опорами напрямую связано с тем, как работает ростверк.

Если увеличить пролет между соседними сваями, связывающий элемент должен воспринимать большие изгибающие воздействия. При уменьшении пролета условия его работы меняются.

Поэтому шаг свай нельзя определить без понимания характеристик ростверка.

Учитываются:

• материал ростверка;
• его жесткость;
• расположение балок;
• схема опирания стен;
• наличие пересечений;
• пролеты между опорами;
• сосредоточенные нагрузки.

Деревянная обвязка, металлическая балочная система и железобетонный ростверк обладают разными свойствами. Одинаковое расположение свай для них не означает одинаковую работу фундамента.

Что происходит при слишком большом пролете

Если опоры расположены слишком далеко друг от друга относительно возможностей связывающей конструкции, ростверк может испытывать повышенные деформации.

В результате проблема проявляется не обязательно в самой свае. Причиной может стать недостаточная жесткость элемента между соседними опорами.

Возможные последствия связаны с:

• прогибами;
• изменением положения опирающихся конструкций;
• неравномерной передачей нагрузки;
• появлением нежелательных деформаций надземной части дома.

Именно поэтому оценка только несущей способности отдельных свай дает неполную картину.

Несущие стены и схема свайного поля

Винтовые сваи обычно располагают с учетом линий, по которым нагрузка от здания приходит к фундаменту.

Наружные стены образуют лишь часть этих линий. Если внутри дома имеются несущие стены, балки или другие элементы, передающие значительную нагрузку, их необходимо учитывать отдельно.

Свайное поле должно соответствовать реальной конструктивной схеме, а не только внешнему контуру здания.

Особое внимание требуется зонам:

• пересечения несущих стен;
• примыкания внутренних стен к наружным;
• опирания крупных балок;
• перехода между частями здания;
• изменения ширины или формы дома.

Такие места часто отличаются по условиям работы от обычного прямолинейного участка стены.

Почему углы требуют отдельного внимания

Угол дома одновременно относится к двум направлениям несущей конструкции. Здесь сходятся стены и элементы обвязки, поэтому характер передачи нагрузки отличается от середины длинной стены.

По этой причине нельзя автоматически считать, что крайние точки свайного поля должны определяться только через общий равномерный шаг.

Конструктивная схема углов особенно важна при сложной форме здания, наличии выступов, эркеров, веранд или пристроенных частей.

Каждый дополнительный угол меняет геометрию фундамента и создает новые узлы передачи нагрузки.

Как форма здания влияет на расположение опор

Простой прямоугольный дом легче представить в виде регулярной системы опор. При сложном плане появляются участки, где равномерная сетка становится менее рациональной.

Это характерно для зданий с:

• выступающими частями;
• внутренними углами;
• несколькими объемами;
• пристройками;
• верандами;
• террасами;
• отдельными крыльцами.

У каждой части может быть собственная конструктивная схема.

Особенно важны места соединения объемов. Если части здания отличаются по массе, жесткости или характеру эксплуатации, их фундаменты могут работать по-разному.

Почему одинаковый шаг по всему дому не всегда нужен

Иногда свайное поле представляют как систему строго одинаковых ячеек. Такая схема действительно встречается, но равномерность не является самостоятельной целью.

Главная задача — обеспечить корректную передачу нагрузок.

Если нагрузки распределены неравномерно, геометрия свайного поля тоже может отличаться на разных участках.

Более частое расположение опор может рассматриваться там, где:

• возрастает нагрузка;
• меняется направление несущих конструкций;
• появляются сосредоточенные усилия;
• меняется схема ростверка;
• расположены ответственные конструктивные узлы.

При этом сам факт уменьшенного шага еще не говорит о надежности решения. Он должен быть связан с расчетной и конструктивной логикой.

Перекрытия и балки как часть общей схемы

На расположение свай влияют не только стены.

В некоторых зданиях существенную роль играют балки перекрытий. Их направление определяет, куда передается нагрузка от пола и внутренних элементов здания.

Если крупная балка опирается на ростверк, в месте ее опирания может возникать повышенная нагрузка. Аналогичная ситуация возникает при наличии стоек или других вертикальных элементов.

Поэтому план свай полезно рассматривать одновременно с:

• планом несущих стен;
• направлением балок;
• узлами опирания;
• расположением внутренних опор;
• конструкцией перекрытия.

Раздельное проектирование этих элементов повышает риск несогласованности.

Влияние жесткости здания

Дом не является абсолютно жестким телом. Отдельные его элементы могут воспринимать и перераспределять нагрузки.

Жесткость стен, обвязки, перекрытий и ростверка влияет на то, насколько равномерно нагрузки распределяются между сваями.

В жесткой системе локальные усилия могут частично перераспределяться на соседние опоры. В более податливой конструкции отдельные участки могут сильнее реагировать на локальные перемещения.

Поэтому один и тот же план свай способен по-разному работать под различными типами зданий.

Что может произойти при слишком редком расположении свай

Слишком большой шаг опасен не только потенциальной перегрузкой отдельной опоры.

Не менее важной становится работа элементов между сваями.

При чрезмерных пролетах могут возникать:

• повышенные прогибы ростверка;
• деформации нижней обвязки;
• неравномерность опирания стен;
• дополнительные нагрузки на соединения;
• локальные деформации пола.

Иногда сваи сохраняют устойчивость, а проблемы возникают в находящейся над ними конструкции.

Это одна из причин, по которой оценка свайного фундамента только по количеству опор недостаточна.

Чем опасна чрезмерно частая расстановка

Обратная ситуация тоже не всегда рациональна. Принцип «чем больше свай, тем надежнее» слишком упрощает устройство фундамента.

Избыточное количество опор увеличивает:

• объем работ;
• число соединительных узлов;
• металлоемкость конструкции;
• сложность выравнивания свайного поля;
• требования к согласованности всех элементов.

Если схема выбрана без учета конструкции дома, дополнительные сваи могут не решать исходную проблему.

Надежность зависит от обоснованности расположения опор, а не от максимального их количества.

Типичные ошибки при оценке шага винтовых свай

Использование одной универсальной величины

Попытка найти одно расстояние, которое подойдет для любого свайного фундамента, не учитывает различий между зданиями, грунтами и ростверками.

Одинаковый шаг при разных нагрузках создает разные условия работы.

Расстановка свай только по наружному периметру

Если здание имеет внутренние несущие конструкции, нагрузка от них должна куда-то передаваться.

Игнорирование внутренних линий опирания может привести к слишком большим пролетам ростверка или неудачной передаче нагрузок.

Ориентация только на несущую способность сваи

Даже если каждая опора потенциально способна воспринимать значительную нагрузку, необходимо проверить работу ростверка между ними.

Фундамент может иметь достаточно прочные сваи и при этом недостаточно подходящую балочную схему.

Механическое уменьшение шага

Добавление свай без анализа причин не всегда улучшает конструкцию.

Если проблема связана с грунтовыми условиями, неправильным расположением нагрузки или неподходящим ростверком, дополнительная опора может не устранить основной недостаток.

Игнорирование сложных участков здания

Углы, пересечения стен и места опирания балок нельзя рассматривать как обычные точки длинного прямого участка.

Именно здесь нередко появляются повышенные или сосредоточенные нагрузки.

Какие данные важны для оценки свайного поля

До определения расположения свай требуется описание всей системы основания и здания.

Обычно существенное значение имеют:

• план и размеры здания;
• конструкция наружных стен;
• расположение внутренних несущих элементов;
• характеристики перекрытий;
• схема кровли;
• предполагаемые нагрузки;
• устройство ростверка;
• сведения о грунтовом основании;
• характеристики выбранного типа свай;
• расположение наиболее нагруженных узлов.

Чем точнее известна конструктивная схема, тем меньше необходимости опираться на условные универсальные расстояния.

Почему шаг свай связан с их характеристиками

Винтовые сваи различаются по геометрии и способности воспринимать нагрузку в конкретных грунтовых условиях.

Если меняются характеристики опоры, может измениться и вся схема свайного поля.

Нельзя отделять расстояние между сваями от вопроса о том, какие именно опоры используются и в каком основании они работают.

При этом оценивать сваю только по одному геометрическому параметру также недостаточно. На работу влияют конструкция ствола, лопасти, материал, качество изготовления, состояние грунта и характер нагрузки.

Шаг и неравномерные деформации

Для здания важна не только прочность фундамента, но и равномерность его поведения.

Если соседние участки основания деформируются по-разному, надземная часть дома может испытывать дополнительные напряжения.

Риск возрастает при сочетании нескольких факторов:

• неоднородного грунта;
• различной нагрузки на части здания;
• сложной формы свайного поля;
• недостаточной жесткости ростверка;
• разной конструкции отдельных частей дома.

Поэтому фундамент оценивается как система, которая должна не только выдерживать нагрузку, но и сохранять приемлемую совместную работу всех опор.

Нужно ли стремиться к симметричному свайному полю

Симметричная схема удобна и визуально понятна, однако конструктивная целесообразность важнее внешней регулярности.

Если дом имеет симметричную планировку и равномерно распределенные нагрузки, свайное поле также может быть близким к регулярному.

При сложном плане искусственное стремление к идеальной симметрии способно привести к тому, что опоры окажутся не там, где они наиболее нужны с точки зрения передачи нагрузки.

Рациональная схема следует за конструкцией дома.

Как связаны шаг свай и будущие изменения здания

Пристройка, тяжелая печь, изменение внутренней планировки или установка другого массивного элемента могут изменить нагрузку на существующий фундамент.

Свайное поле, рассчитанное под определенную конструкцию, нельзя автоматически считать подходящим для любой последующей перестройки.

Особенно внимательно следует относиться к изменениям, которые затрагивают:

• несущие стены;
• крупные балки;
• тяжелое оборудование;
• дополнительные этажи или объемы;
• пристройки.

Такие изменения могут затронуть не только отдельные сваи, но и работу ростверка.

Какие вопросы стоит задать проектировщику

При обсуждении свайного фундамента полезнее выяснить причины выбранной схемы, чем ограничиваться вопросом о конкретном расстоянии между соседними опорами.

Имеет смысл уточнить:

• какие нагрузки определяют расположение свай;
• как учтены внутренние несущие стены;
• какие участки свайного поля наиболее нагружены;
• как проверяется работа ростверка между опорами;
• как учитываются свойства грунта;
• почему в отдельных местах шаг отличается;
• какие элементы здания создают сосредоточенные нагрузки;
• как будет работать фундамент при неравномерной нагрузке.

Ответы на эти вопросы позволяют оценить логику конструкции гораздо лучше, чем одна цифра шага.

Шаг свай — следствие общей схемы фундамента

Расстояние между винтовыми сваями нельзя выбирать как самостоятельный параметр по универсальному шаблону. Оно связано одновременно с нагрузками здания, характеристиками грунта, несущей способностью опор, расположением стен, работой балок и жесткостью ростверка.

Для простого легкого здания свайное поле может иметь сравнительно регулярную геометрию. При сложной планировке, неравномерных нагрузках или неоднородном основании расположение опор становится более индивидуальным.

Главный ориентир — не одинаковое расстояние между всеми сваями, а понятная схема передачи нагрузок от здания через ростверк и опоры в грунт. Сваи под углами, стенами, балками и другими нагруженными зонами должны рассматриваться как части одной конструктивной системы.

Именно такой подход позволяет оценивать свайный фундамент не по формальному количеству опор или внешней симметрии, а по тому, насколько согласованно работают грунт, сваи, ростверк и само здание.
