Крепление настенного турника: от чего зависит надежность и что учитывать при выборе крепежа

Настенный турник создает нагрузку не только на собственные кронштейны, но и на крепеж, материал стены и участок основания вокруг точек фиксации. При подтягиваниях воздействие на конструкцию постоянно меняется: появляются рывки, раскачивание, кратковременное увеличение нагрузки и силы, стремящиеся не только вытянуть крепеж из стены, но и повернуть кронштейн относительно поверхности.

По этой причине вопрос крепления нельзя сводить к выбору между несколькими видами дюбелей или анкеров. Надежность зависит от всей системы: стены, ее состояния, конструкции турника, расположения крепежных отверстий и характеристик самого крепежа.

Почему крепление турника отличается от крепления обычных предметов

Полка, зеркало или шкаф обычно создают относительно постоянную нагрузку. Если предмет закреплен неподвижно, направление усилия практически не меняется. У турника условия работы другие.

Во время занятий возникают:

• постоянная нагрузка от массы человека;
• кратковременные динамические усилия;
• отрывающее воздействие на верхнюю часть кронштейна;
• давление нижней части кронштейна на стену;
• вибрации и небольшие перемещения конструкции;
• дополнительные нагрузки при раскачивании.

Даже прочный крепеж не решает проблему, если материал стены плохо удерживает его или разрушается вокруг отверстия. И наоборот, крепкая бетонная стена не компенсирует неудачно выбранный тип крепления или поврежденный кронштейн.

Надежное крепление следует рассматривать как сочетание нескольких элементов:

• несущего основания;
• крепежных элементов;
• металлических кронштейнов;
• мест соединения турника с кронштейнами;
• состояния поверхности стены.

Слабое звено может находиться в любой части этой цепочки.

Материал стены — главный фактор при выборе крепления

Способ крепления всегда связан с тем, из чего сделана стена. Один и тот же крепеж по-разному работает в плотном бетоне, полнотелом кирпиче и пустотелом блоке.

Бетон

Плотный конструкционный бетон обычно относится к основаниям, способным хорошо воспринимать значительные локальные нагрузки. При правильно подобранной системе крепления усилие передается внутрь массива стены.

Однако само слово «бетон» еще не гарантирует одинаковые свойства основания. В старых зданиях встречаются ослабленные участки, трещины, ремонтные зоны и неоднородности. Отверстие может попасть рядом со швом, краем конструкции или другим местом, где материал работает хуже.

Имеет значение и отделочный слой. Штукатурка, шпаклевка или облицовка не являются тем же самым, что несущий бетон. Крепление турника должно оцениваться относительно основания, а не только относительно видимой поверхности стены.

Полнотелый кирпич

Полнотелая кирпичная кладка способна служить основанием для тяжелых навесных конструкций, но ее свойства зависят от состояния самих кирпичей и раствора между ними.

Старая кладка может иметь:

• осыпающиеся швы;
• трещины;
• поврежденные кирпичи;
• участки предыдущего ремонта;
• локальное разрушение материала.

Особенно важно различать сам кирпич и кладочный шов. Они имеют разную структуру и могут по-разному воспринимать нагрузку. Внешне ровная кирпичная стена не всегда означает одинаковую прочность во всех точках.

Пустотелый кирпич и керамические блоки

Пустотелые материалы отличаются внутренними полостями и сравнительно тонкими перегородками. Обычное распорное крепление в таком основании может вести себя иначе, чем в плотном массивном материале.

При расширении крепежного элемента значительная нагрузка способна сосредоточиться на небольшой площади внутренних стенок блока. Если эти перегородки повреждаются, удерживающая способность крепления резко уменьшается.

Для подобных оснований особенно важно учитывать конструкцию стены и допустимый для нее принцип крепления. Ориентироваться только на внешний диаметр крепежа или его металлический вид недостаточно.

Газобетон и другие пористые блоки

Газобетон имеет сравнительно низкую плотность и пористую структуру. Это полезное строительное свойство, но для крепления конструкций с заметной динамической нагрузкой оно создает дополнительные ограничения.

При локальном давлении материал вокруг крепежа может постепенно разрушаться. Обычный распорный элемент, рассчитанный на плотное основание, не обязательно будет работать в пористом блоке так же эффективно.

Для газобетона существуют специальные крепежные решения, однако возможность размещения конкретного турника следует оценивать с учетом самого блока, толщины стены, расположения креплений и характера нагрузки.

Гипсокартонные перегородки

Листовой материал сам по себе нельзя автоматически считать подходящим несущим основанием для настенного турника. Дюбели для гипсокартона хорошо решают множество бытовых задач, но назначение таких креплений не означает, что они подходят для спортивной конструкции с динамической нагрузкой.

У перегородки может находиться металлический или деревянный каркас, а за облицовкой — капитальная стена. В таком случае оценивать нужно реальную несущую конструкцию, а не декоративный лист.

Особенно рискованно выбирать крепеж только по принципу «этот дюбель предназначен для гипсокартона». Назначение крепежа всегда связано не только с материалом, но и с характером нагрузки.

Какие виды крепления встречаются

Для тяжелых настенных конструкций применяют несколько принципиально разных групп крепежа. Они отличаются способом передачи усилия на стену.

Механические анкеры

Механический анкер удерживается в основании за счет взаимодействия металлического элемента со стенками отверстия. В зависимости от конструкции может использоваться распор, расклинивание или другая форма механической фиксации.

Такие крепления часто применяют в плотных основаниях. Их преимущество заключается в понятном принципе работы и возможности получить жесткое соединение.

При этом результат зависит от материала стены. Если основание рыхлое, растрескавшееся или пустотелое, сильный распор способен не повысить надежность, а повредить окружающий материал.

Химические анкеры

Под химическим анкером обычно понимают систему, где металлический стержень фиксируется в основании с помощью специального состава. После отверждения нагрузка распределяется через связующий материал.

Подобный принцип применяется в разных типах оснований, в том числе там, где обычное распорное крепление имеет ограничения. Для пустотелых материалов могут использоваться дополнительные элементы, обеспечивающие правильное размещение состава.

Химическое крепление не является универсальным решением для любой стены. Его работоспособность зависит от состояния основания, правильности подготовки отверстия, совместимости компонентов и соблюдения требований конкретной системы.

Специализированный крепеж для пористых оснований

Для газобетона и некоторых других блоков выпускаются крепежные элементы, рассчитанные на структуру пористого материала. Они могут отличаться увеличенной рабочей поверхностью или особой геометрией.

Сам факт наличия специализированного крепежа не означает, что любую тяжелую конструкцию можно закрепить на любом блоке. Допустимость нагрузки связана с характеристиками основания и всей схемой расположения крепежных точек.

Почему нельзя выбирать крепеж только по размеру

Распространенная ошибка — считать более крупный крепеж автоматически более надежным. Размер действительно влияет на работу соединения, но только вместе с другими характеристиками.

Крупный распорный элемент в слабом материале способен создать значительное внутреннее давление. В результате участок стены может расколоться или начать крошиться.

Имеют значение:

• конструкция крепежного элемента;
• принцип его фиксации;
• материал стены;
• качество основания;
• глубина расположения рабочей зоны;
• расстояние до краев и поврежденных участков;
• характер нагрузки.

Нельзя оценивать надежность по одному внешнему признаку — толщине болта, массивности гайки или размеру дюбеля.

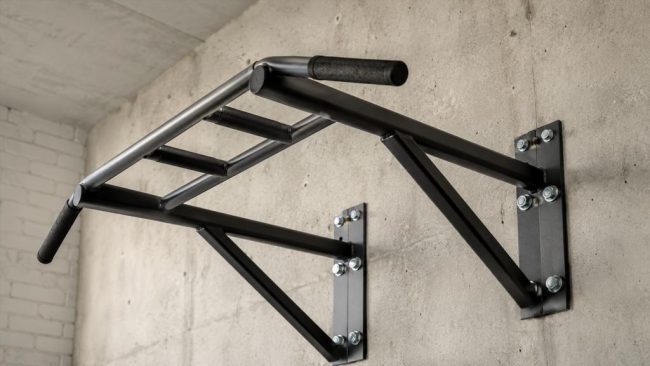

Как конструкция турника влияет на нагрузку

У разных настенных турников различаются форма кронштейнов, вылет перекладины от стены, количество точек крепления и расстояние между ними.

Чем дальше зона приложения нагрузки расположена от стены, тем заметнее становится рычаг. При этом крепеж воспринимает не только направленное вниз усилие.

Кронштейн стремится повернуться: его верхняя часть может отходить от стены, а нижняя — прижиматься к ней. Именно поэтому два внешне похожих турника способны создавать различные условия работы крепежа.

Важны также жесткость металлического кронштейна и размер площадки, соприкасающейся со стеной. Если металл заметно деформируется, нагрузка распределяется иначе. Если площадка опирается на неровную поверхность только отдельными участками, появляются локальные зоны повышенного давления.

Состояние стены иногда важнее ее материала

Даже правильно определенный тип стены не дает полной картины. Нужно учитывать реальное состояние конкретного участка.

Тревожными признаками являются:

• заметные трещины;
• осыпание поверхности;
• пустоты под штукатуркой;
• ранее просверленные отверстия рядом;
• повреждение кладочных швов;
• отслоение отделочных материалов;
• признаки разрушения или увлажнения кладки.

Крепеж должен передавать нагрузку несущему материалу. Толстая штукатурка, декоративные панели и другие отделочные слои сами по себе не превращаются в надежное основание.

Особенно важно отличать визуальную прочность стены от ее фактического состояния. Свежая отделка способна полностью скрывать старую или поврежденную кладку.

Почему количество креплений не решает проблему автоматически

Может показаться, что увеличение количества крепежных элементов само по себе делает конструкцию безопаснее. Это справедливо только при условии, что все они правильно работают в прочном основании и нагрузка действительно распределяется между ними.

Если несколько точек расположены в слабом участке кладки, дополнительные отверстия иногда даже ухудшают ситуацию. Они уменьшают объем материала между креплениями и создают несколько зон концентрации напряжений.

Не менее важно соответствие отверстий в кронштейне выбранному крепежу. Самостоятельное изменение металлического кронштейна, добавление отверстий или изменение их положения может повлиять на его прочность.

Типичные ошибки при оценке крепления турника

Ошибки часто связаны не с плохим качеством крепежа, а с неправильным представлением о том, как работает вся конструкция.

Ориентация только на массу человека

Статическая масса не отражает всех нагрузок, возникающих при эксплуатации турника. Движение создает дополнительные усилия, которые могут заметно отличаться от спокойного висения.

Особенно существенна динамика при резких движениях, раскачивании и упражнениях, создающих значительный момент относительно стены.

Выбор крепежа по внешнему виду

Массивный металлический анкер производит впечатление надежного, но его эффективность определяется совместимостью с основанием.

Крепеж, рассчитанный на плотный бетон, и крепеж для пустотелого блока решают разные задачи. Сравнивать их только по размеру некорректно.

Игнорирование отделочного слоя

Если кронштейн прижимается к толстому или непрочному слою штукатурки, поверхность способна разрушаться под давлением. Из-за этого соединение постепенно теряет жесткость даже при сохранении анкеров внутри стены.

Повторное использование поврежденных отверстий

Разрушенный материал вокруг старого крепежа уже имеет другие свойства. Внешне отверстие может выглядеть пригодным, но его стенки способны быть растрескавшимися или расширенными.

Установка рядом с краем конструкции

Участки возле края стены, проема или другого конструктивного элемента могут работать иначе, чем массив материала, окруженный основанием со всех сторон. Локальное разрушение здесь развивается легче.

Когда настенное крепление стоит оценивать особенно осторожно

Повышенного внимания требуют ситуации, когда точный материал стены неизвестен или ее структура неоднородна.

Это характерно для старых зданий, многослойных стен, перегородок после перепланировки и поверхностей, закрытых толстой отделкой.

Также стоит внимательно оценивать основание, если:

• при сверлении материал сильно крошится;
• стена звучит неоднородно при простукивании;
• имеются заметные трещины;
• неизвестна конструкция перегородки;
• крепление приходится размещать рядом с проемом;
• за отделкой скрыта неизвестная конструкция;
• турник имеет большой вылет от стены.

В подобных случаях выбор конкретного типа и размера крепежа без понимания основания превращается в предположение.

Что важно выяснить до выбора крепежной системы

Полезнее начинать не с вопроса о конкретном дюбеле, а с характеристик всей конструкции.

Для оценки имеют значение:

• точный материал несущей стены;
• наличие пустот в блоках или кирпичах;
• состояние основания;
• толщина и состояние отделки;
• конструкция кронштейна турника;
• расположение штатных крепежных отверстий;
• характер предполагаемых нагрузок;
• наличие скрытых коммуникаций в зоне размещения.

Последний пункт связан не только с надежностью турника. В стене могут проходить электрические кабели, водопроводные или отопительные коммуникации, поэтому расположение отверстий нельзя выбирать без учета скрытых инженерных систем.

Почему универсального крепежа для настенного турника нет

Крепеж работает не отдельно от стены, а вместе с ней. Для плотного основания может быть эффективен один принцип фиксации, для пустотелого — другой, для пористого — третий.

Различия связаны с тем, каким образом нагрузка передается материалу:

• через распор;
• через сцепление со стенками отверстия;
• через распределение усилия по увеличенной поверхности;
• через специальную геометрию элемента;
• через связующий состав.

У каждого способа есть собственные ограничения. Крепление, хорошо работающее в бетоне, не обязательно подходит для газобетона. Решение для пустотелого кирпича нельзя автоматически переносить на гипсокартонную перегородку.

Какие вопросы полезно задать специалисту

Если состояние стены вызывает сомнения или турник предполагается использовать с интенсивными динамическими нагрузками, профессиональная оценка помогает исключить наиболее опасные ошибки.

Полезно уточнить:

• какое основание фактически находится под отделкой;
• подходит ли этот участок стены для такой нагрузки;
• какой принцип крепления совместим с материалом стены;
• нет ли рядом зон, ослабляющих основание;
• допустима ли штатная схема расположения креплений турника;
• нужно ли учитывать особенности конкретной кладки или перегородки;
• имеются ли скрытые коммуникации в предполагаемой зоне монтажа.

Такие вопросы дают больше информации, чем попытка найти один универсальный ответ на вопрос о типе анкера.

Надежность определяется всей системой

Крепление настенного турника нельзя оценивать только по прочности болта или заявленным характеристикам отдельного анкера. Крепеж передает усилие стене, а стена должна воспринимать его без локального разрушения. Кронштейн при этом обязан сохранять жесткость и правильно распределять нагрузку между точками фиксации.

При выборе крепежной системы учитывают материал основания, наличие пустот, состояние стены, характер нагрузки и геометрию самого турника. Для плотного бетона, полнотелого кирпича, пустотелых блоков, газобетона и каркасных перегородок применяются разные подходы, потому что эти основания принципиально различаются по структуре.

Наиболее опасная ошибка — выбирать крепление только по размеру, внешней массивности или общему названию крепежа. Надежным становится не отдельный анкер, а правильно согласованная система «стена — крепеж — кронштейн — нагрузка».
